传感器安装定位异形支撑基座结构

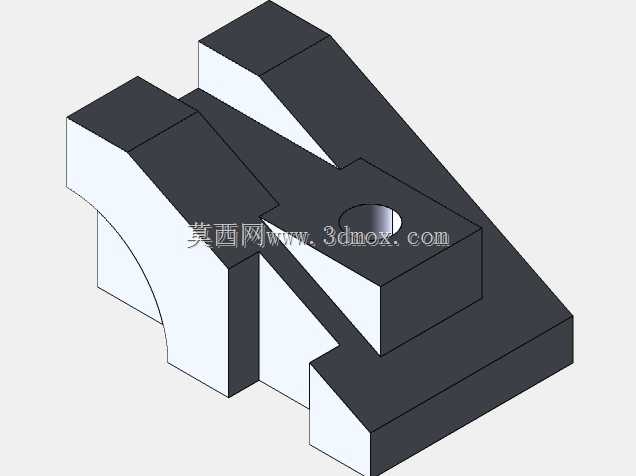

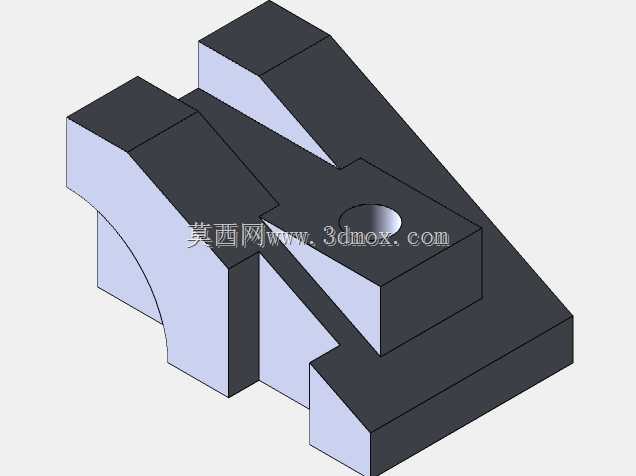

　　在工业传感检测工位的布局中，这类异形支撑基座是接触式、接近式传感器安装固定的核心承载零件，多数应用在自动化产线的工件到位检测、位置校验、尺寸分选环节，直接决定传感器的检测精度与长期运行稳定性。不同于标准方形安装座，该结构的外形完全适配设备机架的预留安装空间，底部的平直安装面可以直接贴合在型材机架或者设备台板的加工面上，不需要额外加装调整垫片就能保证基础安装平面度，侧面的弧形让位结构是为了避开相邻工位的运动部件，比如输送线的侧边挡条、气缸的伸出杆路径，避免设备运行过程中出现运动干涉。基座上部的凸台结构做了斜向过渡处理，一方面是为了减少整体重量，去除不必要的材料冗余，另一方面斜向面可以引导安装时的对位，

　　让传感器安装孔的位置快速对准检测位，中间的沉头安装孔是专门为传感器的固定螺栓设计的，沉孔深度刚好可以容纳螺栓头部，安装后螺栓不会突出基座表面，不会刮蹭到经过的工件或者运动组件。从设计逻辑来看，这个基座的所有结构特征都是围绕安装适配性展开的：左侧的阶梯凸块是和机架上的定位槽配合的，安装时不需要反复调整位置，直接将凸块卡入定位槽就能完成X方向的位置定位，只需要锁紧两颗固定螺栓就能完成安装，大幅缩短现场调试的时间；基座右侧的延伸平板结构是为了给传感器的接线留出足够的走线空间，避免线缆过度弯折导致信号传输中断，同时平板的边缘做了倒角处理，不会割伤线缆外层绝缘皮。在尺寸边界上，该基座的整体高度控制在较低范围，不会占用过多的垂直安装空间，

　　适合安装在空间紧凑的检测工位，比如流水线侧方的狭小安装区域、机械手末端的检测位，整体宽度刚好匹配常用的40系列铝型材的安装面，不需要额外制作转接板就能直接固定。在实际使用场景中，这类基座常配合光电传感器、接触式位移传感器使用，基座的刚性足够抵抗设备运行产生的振动，不会因为长期振动导致传感器位置偏移，避免出现检测误判的情况。结构上的所有棱角都做了小倒角处理，既可以去除加工产生的毛刺，避免安装时划伤操作人员，也能减少应力集中，提升零件的长期使用寿命，即使在频繁启停的设备上长期使用，也不会出现安装位变形的问题。不同于通用安装支架，这个异形基座的结构完全针对特定工位的安装空间定制，没有多余的调节结构，安装后位置固定，

　　不会因为误触导致传感器位置偏移，对于检测位置固定、不需要频繁调整传感器位置的工位来说，这种一体式的支撑基座比组合式支架的稳定性更好，后期维护成本更低，不需要定期检查支架的连接螺栓是否松动。在加工层面，该结构所有特征都可以通过三轴铣床一次装夹完成加工，不需要复杂的工装夹具，加工成本较低，适合批量制作后应用在多工位的自动化检测设备上，安装孔的位置公差控制在合理范围，既能保证传感器安装后检测方向准确，也不会因为公差过小导致加工难度提升。
