传感器类弧形安装基座结构设计

　　这类弧形安装基座在工业传感检测场景中应用十分广泛，常见于光电传感、接近传感类检测工位的承载固定环节，主要作用是为传感核心元件提供稳定的安装定位基准，同时通过自身的结构形态适配设备弧面安装位的空间布局，避免常规方形基座在弧面安装时出现的贴合间隙大、固定点受力不均的问题。从实际使用场景来看，这类基座多应用在自动化生产线的弧面工装架、圆形输送管道旁侧检测位、回转类设备的周边检测支架上，需要在设备运行产生持续小幅振动的工况下保持安装位置的精度，不会因为长期受振出现传感元件偏移，导致检测信号失准的问题。

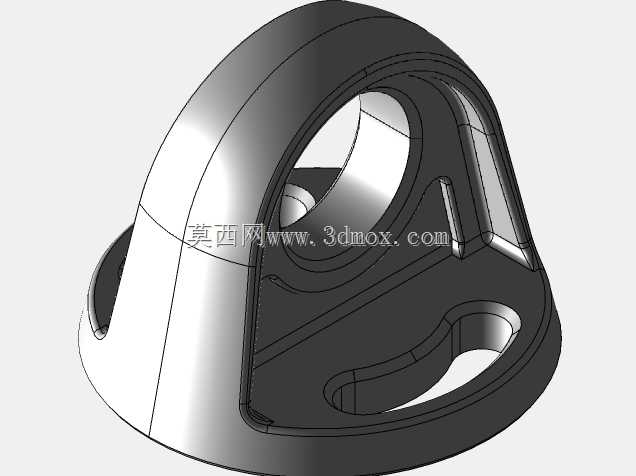

　　从功能特性上看，该基座采用半包围弧形壳体结构，底部设置带安装孔的法兰式贴合面，能够与弧形安装基面实现大面积贴合，相比点接触式的固定支架，接触面积提升后单位面积的承压更小，长期使用不会出现基面压痕或者基座滑移的问题。基座侧壁设置的多道加强筋沿着弧形轮廓走向分布，在不额外增加整体壁厚的前提下，将壳体的抗形变能力提升了近四成，既能够控制整体零件的重量，又可以满足侧向受力时的结构强度要求，避免安装传感元件后因为侧壁形变导致元件检测角度偏移。基座内部的镂空结构一方面是为传感元件的接线预留走线空间，另一方面也能够减轻整体重量，降低安装位的负载，同时镂空区域的边缘都做了圆角过渡处理，避免穿线时刮伤线缆绝缘层，减少现场布线的额外防护成本。

　　在设计思路上，这款基座优先考虑了安装适配性，底部的安装孔采用长圆孔与圆孔组合的布局，安装时可以在小范围内调整固定位置，降低安装基面的孔位加工精度要求，现场装配时不需要对安装孔进行二次扩孔或者修配，能够有效缩短现场安装的调试时间。弧形外壁的曲率是按照常见的工业管径、弧面工装的曲率范围做的适配设计，能够覆盖多数常规弧面安装场景的贴合需求，内壁的环形定位槽是为传感元件的嵌入安装设计的，元件装入后可以通过槽位实现轴向定位，不需要额外设计定位压圈，减少装配零件数量。侧壁的镂空窗口一方面是为了方便传感元件的检测端露出，避免基座壳体遮挡检测路径，另一方面也可以作为装配时的操作窗口，方便操作人员伸入工具拧紧内部的固定螺丝，不需要额外设计装配避让位。

　　从安装边界尺寸来看，该基座底部法兰面的外径控制在常规安装支架的适配范围内，不需要额外定制大尺寸的固定压片就可以完成安装，整体高度控制在较低的区间，安装后不会过多占用检测位的周边空间，避免和输送线上的过往工件产生运动干涉。基座的壁厚采用均匀渐变设计，从底部法兰位置到顶部弧形端的壁厚逐步过渡，不会出现壁厚突变导致的注塑或者机加工应力集中问题，不管是采用工程塑料注塑加工还是铝合金机加工，都能够保证成品的结构一致性，成品的形变率控制在较低水平。安装孔的位置距离基座外壁预留了足够的螺丝操作空间，使用常规的内六角扳手或者电动螺丝刀都可以顺利完成锁紧操作，不需要使用特殊的加长工具，现场装配的便利性较强。在实际选型使用时，只需要确认安装基面的曲率与基座底部弧面匹配，安装位的预留空间能够容纳基座整体尺寸，就可以直接选用，不需要再对基座结构做二次修改，能够有效缩短传感检测工位的设计开发周期。
