传感器配套安装连接支座结构

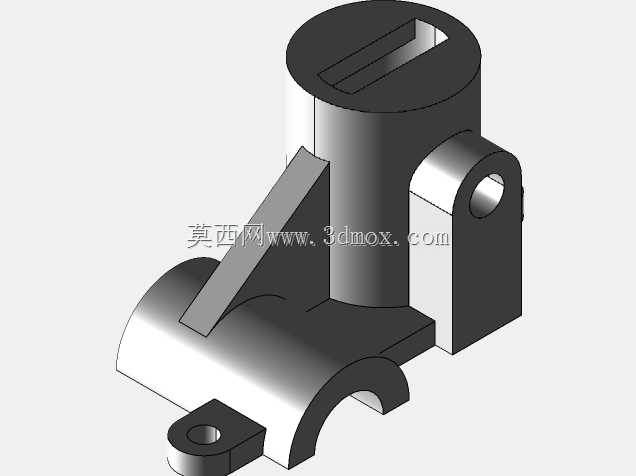

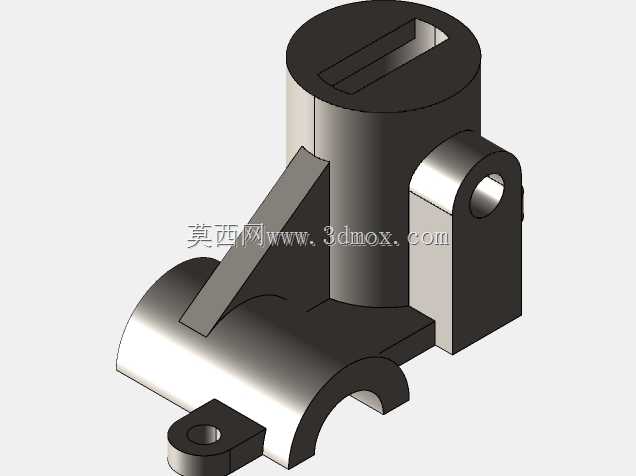

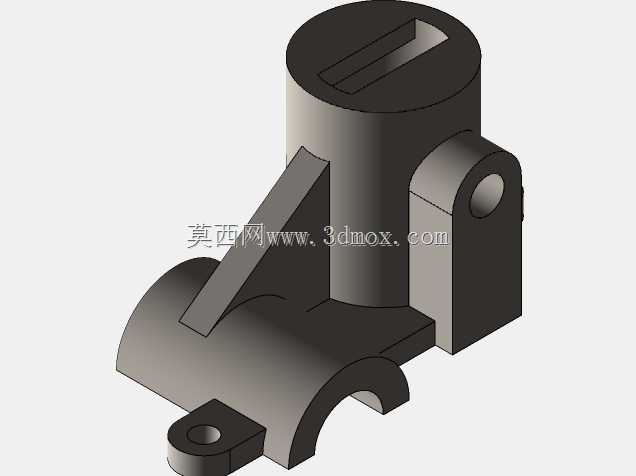

　　这类带多向连接接口的支座结构，常配套工业检测类传感器使用，在自动化生产线的检测工位、设备状态监测点位、流体管路参数采集点位都能见到它的身影，核心作用是为传感器提供稳定的安装基准，同时适配不同走向的安装基面，避免传感器直接固定在设备本体上时受振动、管路形变带来的检测精度偏移问题。从结构细节来看，主体采用立式柱腔作为核心承载段，柱腔顶部开有一字型限位槽，可直接插入对应规格的传感器探头尾部，槽边做了微小倒角处理，装配时无需刻意对准就能顺利滑入，降低现场安装的对位难度；柱腔侧方伸出的带孔凸耳，用于穿设锁紧螺钉，当传感器插入柱腔后，拧紧凸耳内的螺钉就能顶紧传感器侧壁，防止设备运行过程中传感器出现轴向窜动，这类锁紧结构相比周向抱紧的结构，

　　拆装速度更快，日常更换传感器时无需拆卸整个支座，只需要松开侧方螺钉就能直接抽出探头。柱腔下方延伸出的半圆弧卡箍结构，是整个支座的主安装接口，半圆弧的内径匹配工业现场常用的圆管、圆导轨外径，使用时可以直接卡合在对应管径的支撑管或导轨上，配合卡箍下方带孔的小凸耳穿入螺栓锁紧，就能快速完成支座的固定，不需要在安装基面额外打孔攻丝，适配已经布设完成管路的老旧设备改造场景，能大幅减少现场施工的工作量。柱腔与半圆弧卡箍之间设置的三角加强筋，是结构强度设计的关键细节，柱腔本身有一定高度，传感器插入后整体重心偏高，设备运行时的振动会在柱腔与底座的连接位置产生交变弯矩，三角筋刚好连接柱腔侧壁与卡箍上端面，把弯矩产生的应力分散到整个卡箍基面，

　　避免连接位置出现应力集中导致的断裂问题，筋板的厚度做了等厚设计，建模时可以直接通过拉伸特征生成，后续如果需要做铸造或机加工，拔模和走刀都比较顺畅，不会出现加工死角。侧方凸耳的安装孔做了通孔设计，孔口做了锪平处理，锁紧螺钉的头部可以完全沉入锪平面内，不会突出零件表面，避免安装时与周边的管线、其他结构件产生干涉；半圆弧卡箍的贴合面做了微小的粗糙度要求，实际加工时不需要过高的光洁度，只要能保证与圆管贴合后锁紧不打滑即可，过高的光洁度反而会提升加工成本，对于这类起支撑固定作用的零件来说，性价比更高。从安装边界来看，整个零件的径向最大尺寸不超过常规传感器安装座的通用规格，柱腔的高度控制在适配多数插入式传感器的插入深度范围，

　　安装时不需要额外预留过大的操作空间，哪怕是在设备内部管线密集的狭小点位，也能顺利完成装配；半圆弧卡箍的锁紧螺栓操作方向朝向外侧，现场用普通的内六角扳手就能完成锁紧，不需要特殊的工装工具。设计这类结构的时候，首先要确认配套传感器的外径尺寸，保证柱腔的内孔与传感器外径采用间隙配合，间隙量控制在0.1-0.2mm之间，既方便传感器插拔，又不会因为间隙过大导致传感器安装后出现歪斜；其次要确认现场安装的圆管或导轨的外径，半圆弧卡箍的内径要比安装管外径大0.3mm左右，保证卡箍可以顺利卡入，同时锁紧后有足够的抱紧力；加强筋的厚度一般取主体壁厚的0.8倍，既保证强度，又不会因为筋板过厚导致铸造时出现缩孔缺陷。这类支座在实际使用中，除了固定传感器，也可以用来固定小型的气动接头、微型电磁阀这类需要在管路上安装的小型元件，只要接口尺寸匹配，都能通过这个结构实现快速固定，属于通用性较强的管路安装支撑零件。建模过程中要注意各个连接位置的圆角过渡，避免尖锐棱角带来的应力集中，同时圆角半径不要过大，防止与安装时的垫片、螺钉头部产生干涉；顶部的限位槽宽度要匹配传感器尾部的定位凸台尺寸，保证传感器插入后周向不会转动，确保检测方向始终对准待测点位，不会因为周向转动导致检测数据出现偏差。
