双层带孔铰接式机械连接支架结构

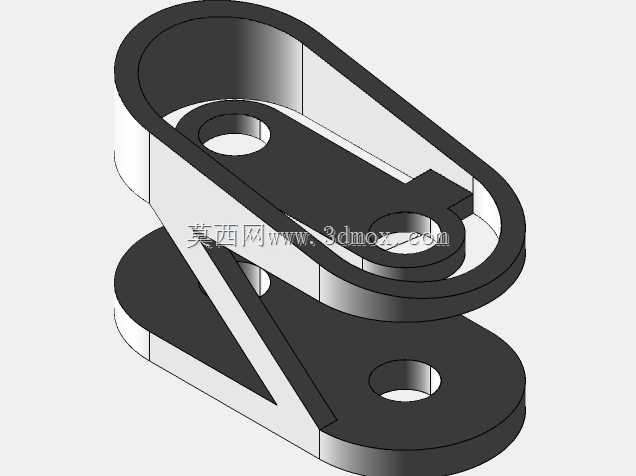

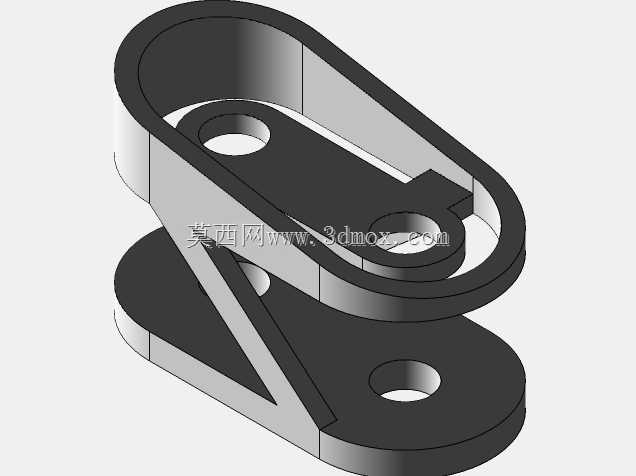

　　这类双层铰接支架在轻工自动化输送线、小型物料分拣设备的摆杆机构中十分常见，日常做机构改型时经常会碰到类似的连接需求。从实际使用场景来看，它主要承担两个相对摆动构件之间的铰接支撑作用，上层的长圆形环架用来容纳摆臂的活动行程，避免摆臂摆动过程中与支架本体发生运动干涉，下层的平板底座则通过三个安装孔固定在设备的安装基板上，中间的斜向加强筋直接连接上层环架与下层底座，在不额外增加整体壁厚的前提下，大幅提升支架的抗扭与抗弯刚度，避免设备长期往复摆动过程中支架出现疲劳变形。

　　设计这类构件的时候，首先要明确的是安装边界条件：下层底座的三个安装孔呈三角形分布，其中靠近斜筋的两个孔位主要承受摆动过程中的剪切载荷，远端的孔位承担辅助定位与抗倾覆作用，孔位的中心距需要匹配所配套的铰接轴与紧固件规格，通常会预留0.2-0.5mm的装配间隙，避免加工误差导致安装时出现孔位错位。上层的长圆形环体内径需要比配套摆臂的外径大1-2mm，既要保证摆臂摆动时不会与环体内壁发生剐蹭，也要控制间隙量避免摆臂出现过大的径向窜动，影响机构的运动精度。

　　从功能特性上看，这种双层结构相比单层铰接支座，能够提供更长的铰接支撑跨距，有效降低铰接轴的弯曲应力，延长铰接副的磨损寿命，中间的斜筋设计避开了摆臂的运动包络空间，不会对摆臂的摆动角度造成限制，实际应用中这类支架的摆动角度通常可以达到30-45度，完全满足小型分拣摆杆、导向拨叉这类机构的行程需求。建模过程中需要特别注意几个工艺细节：所有的安装孔端口都需要做0.5mm的倒角，既可以去除加工毛刺，也能在安装紧固件时起到导向作用；环体与平板、斜筋的连接位置需要做R2-R3的圆角过渡，避免应力集中导致的构件断裂，尤其是在长期承受交变载荷的工况下，圆角过渡的处理直接决定了构件的使用寿命。

　　实际选型应用时，需要先核算支架所承受的最大摆动力矩，根据力矩大小调整环体的壁厚与斜筋的厚度，通常这类小型支架采用铝合金材质加工时，壁厚设置在3-4mm即可满足大部分轻载工况的需求，如果是采用碳钢材质冲压或者焊接制作，壁厚可以适当减薄至2-3mm，但需要注意焊接位置的焊后处理，避免焊渣残留影响铰接副的装配。安装时需要保证下层底座与安装基板完全贴合，避免出现安装间隙导致支架受力不均，铰接轴与支架孔位的配合通常采用间隙配合，方便后期维护时拆卸更换磨损的铰接轴，同时可以在铰接位置添加润滑脂槽，预留润滑空间，降低长期运行的磨损量。

　　很多新手在设计这类铰接支架时，容易忽略运动包络的校核，往往把环体的内孔做的过小，导致摆臂摆动到极限位置时与环体内壁发生碰撞，或者把斜筋的位置设置的过于靠近摆臂的运动路径，限制了摆臂的有效行程，还有的设计为了提升刚度盲目增加壁厚，导致整体重量过大，增加了摆臂驱动端的负载，反而降低了机构的响应速度。合理的设计应该是在满足刚度与强度要求的前提下，尽可能优化结构的受力路径，让斜筋的受力方向与主要载荷方向保持一致，最大化发挥材料的力学性能，同时控制整体的外形尺寸，避免占用过多的设备安装空间。这类支架的外形通常没有严格的统一标准，都是根据具体的设备安装空间、摆臂行程、载荷大小进行定制化设计，核心是保证铰接运动的顺畅性与支撑结构的可靠性，在很多小型自动化设备、检测仪器的运动机构中，这类结构都有着非常广泛的应用。
