带安装支架的四单元高音发声模组结构

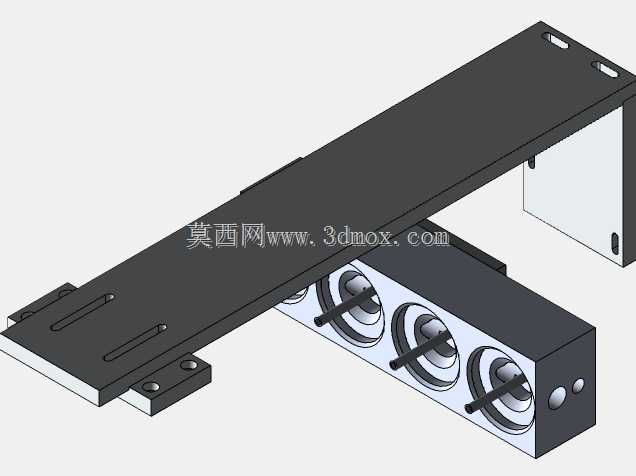

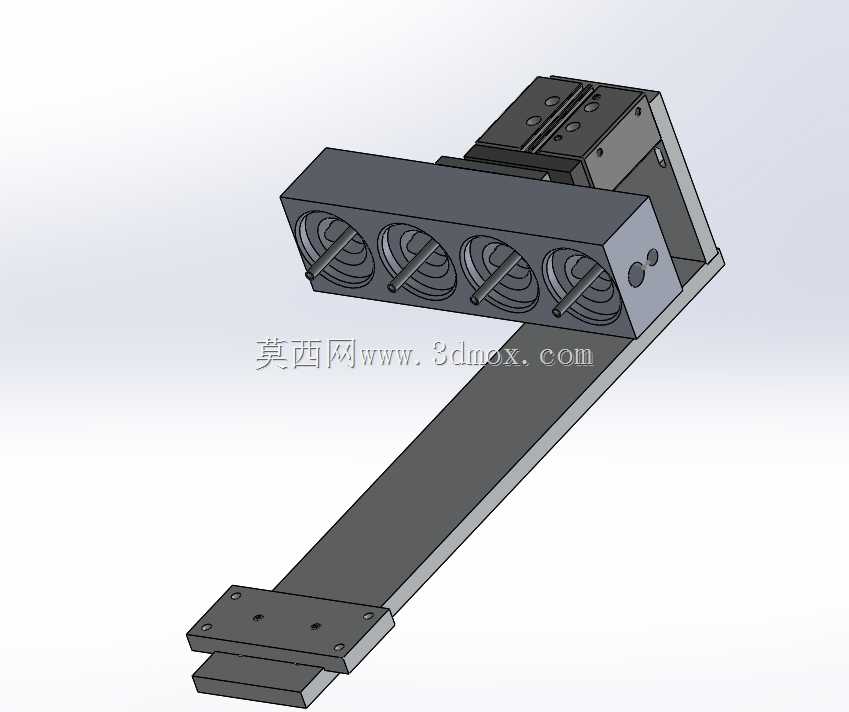

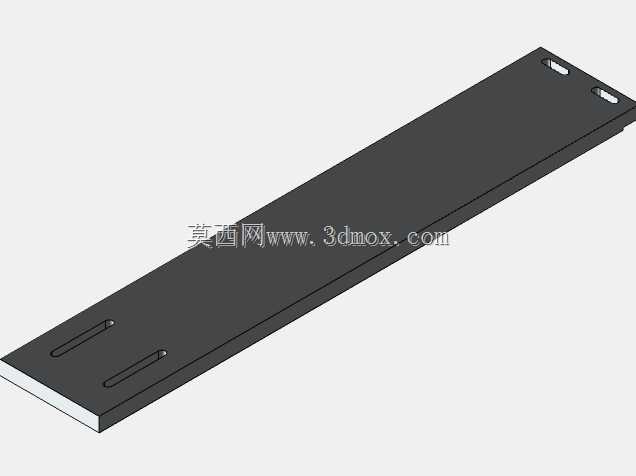

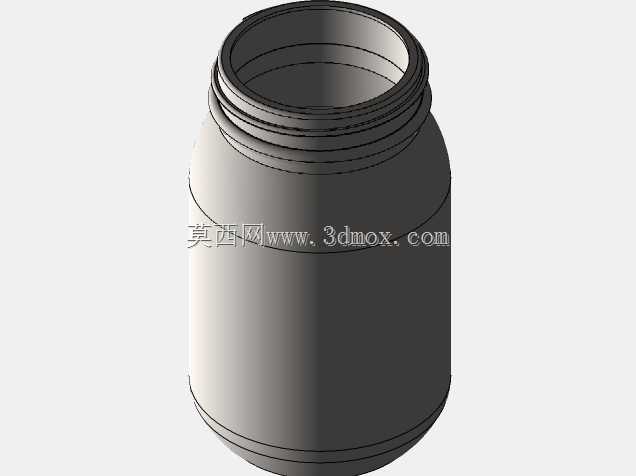

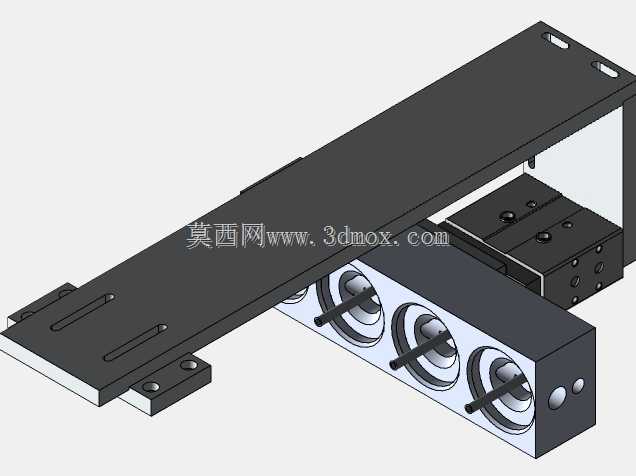

　　在声学检测、工业环境声纹采集、设备异响监测这类场景里，发声与拾音配套的模组安装精度，直接决定了采集数据的可靠性，这套带L型安装支架的四单元高音结构，就是针对这类固定点位的高频声信号输出需求设计的。从实际安装边界来看，长条形安装臂采用沉头孔位固定，四个安装孔沿臂身均匀排布，适配常见的15-30mm宽度的设备安装梁，安装臂厚度控制在5mm，既保证悬臂伸出后的结构刚性，避免发声时产生共振杂音，也不会因为过厚占用过多设备内部的走线空间。发声单元腔体部分采用一体化铣削成型的矩形壳体，四个高音单元沿腔体正面横向等距排列，单元之间的间距经过测算，刚好避开高频声波的干涉区间，保证120度扩散角范围内的频响曲线平直，不会出现局部声压级骤降的问题。

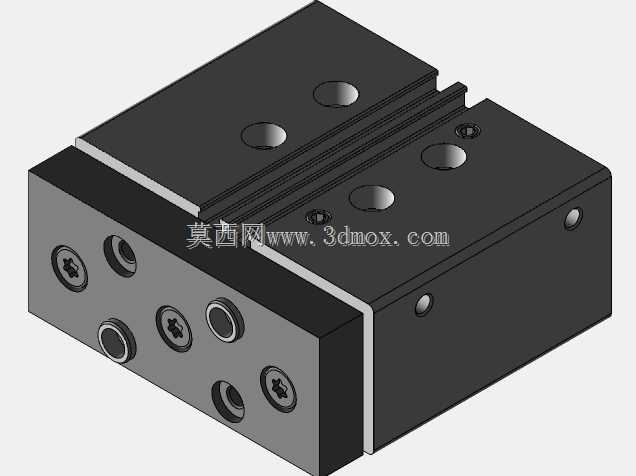

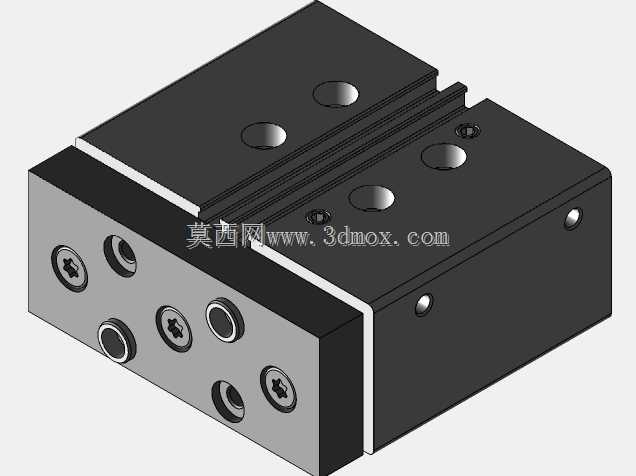

　　腔体与安装支架的连接采用直角折弯的支撑座，支撑座侧面预留了两个定位销孔，装配时可以先通过定位销完成腔体角度的预固定，再锁紧侧面的紧定螺钉，这种设计比直接用螺栓贯穿固定的方式更方便后期调整俯仰角度，在现场安装时不需要完全拆卸支架就能微调发声方向，适配不同高度的检测点位。从设计思路上看，这套结构没有采用常见的塑料卡扣式固定，全部连接位都采用金属件配合机械锁紧，是考虑到工业现场可能存在的持续振动、温湿度变化问题，塑料卡扣在长期使用后容易出现老化松脱，导致发声单元移位，而金属支架配合沉头螺栓的固定方式，能在-20到60摄氏度的工作环境下保持安装位置的稳定性，不会因为热胀冷缩出现连接间隙。腔体背部预留了走线槽，

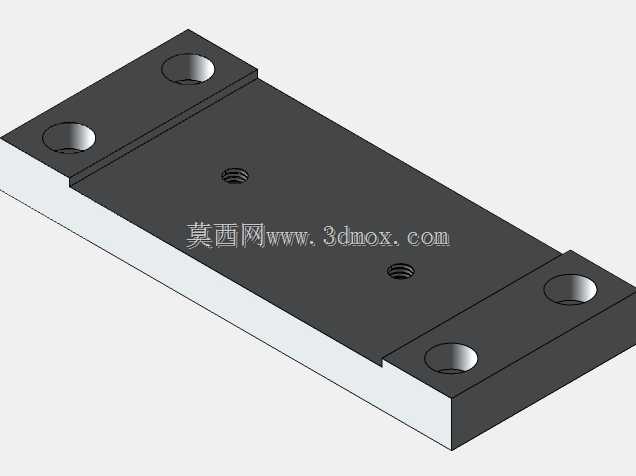

　　四个单元的引线可以沿支架臂的内侧凹槽汇总到设备端，避免线缆外露被剐蹭拉扯，同时走线槽的边缘做了圆角处理，不会划伤线缆外皮，降低长期使用后的线路短路风险。在功能特性上，四个高音单元的独立腔体分隔设计，避免了单元之间的声波串扰，每个单元的背部都有独立的密封腔，保证高频响应的下潜深度，不会因为腔体互通导致低频段的异常谐振。安装臂的末端采用双孔固定的连接板，和设备主体连接时可以分散受力，即使悬臂伸出长度达到120mm，在持续发声的振动下也不会出现臂身下垂的问题，连接板的孔位做了长圆孔设计，安装时可以有5mm的前后调整余量，补偿现场安装的孔位加工误差。从实际使用场景出发，这套结构既可以作为声纹检测系统的标准声源，

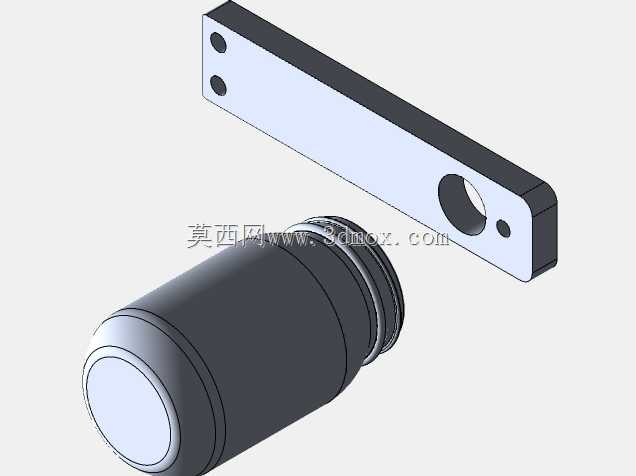

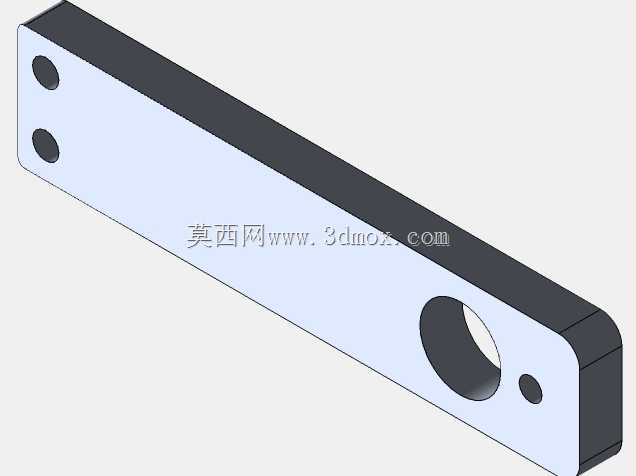

　　定期发出固定频率的高频信号来校准拾音传感器的灵敏度，也可以作为工业报警装置的高音发声组件，在设备出现异常时发出高频警示音，四单元的设计比单单元的声压级高出12dB左右，在嘈杂的车间环境里也能保证警示信号的有效传播。结构设计时还考虑了维护便利性，发声单元的正面固定圈采用可拆卸设计，不需要拆下整个模组就能单独更换损坏的高音单元，维护时只需要拧下正面的四个小螺钉就能取下单元压圈，更换单元后重新压合即可，不需要重新校准整个模组的安装位置，大幅降低现场维护的时间成本。支撑座与安装臂之间的连接采用可滑动设计，拧松支撑座的锁紧螺钉后，整个发声腔体可以沿安装臂的长度方向滑动调整位置，调整范围覆盖0到80mm，能适配不同的安装空间需求，比如在设备内部空间局促时，可以将腔体往安装基座方向滑动，减少外伸长度，避免和其他内部组件产生干涉。
