手动螺杆式夹管台钳结构设计

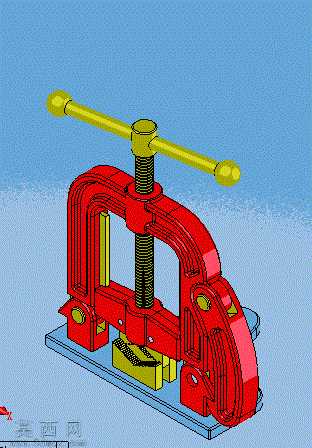

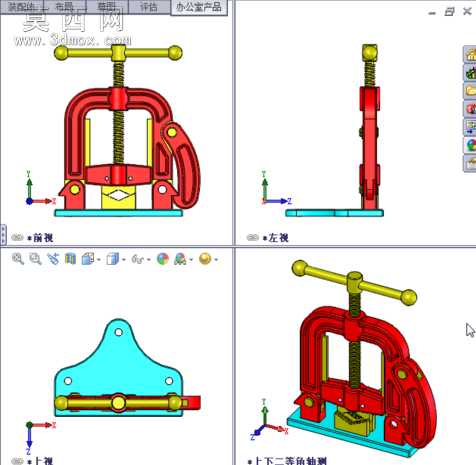

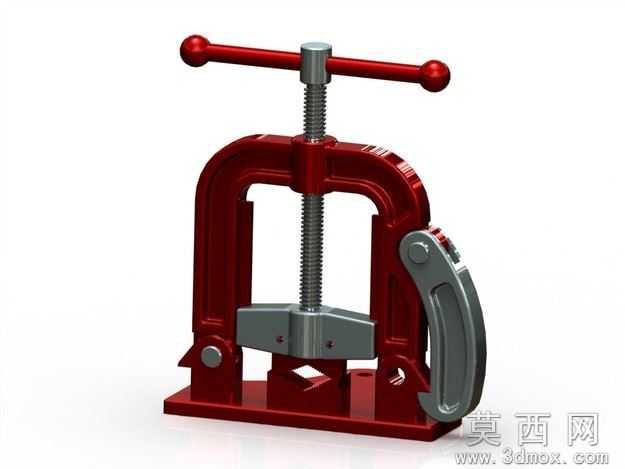

本作品为手动螺杆驱动式夹管台钳三维建模成果，建模阶段以实际工业级台钳的功能逻辑为核心，先完成整体装配基准的搭建，以底部安装底板作为所有零部件的定位基准，依次完成左右钳体框架、传动螺杆、加力杆、活动压块、钳口垫块、导向限位结构的独立建模。建模过程中严格遵循机械装配的公差配合逻辑，螺杆与钳体顶部的螺纹孔采用符合国标的梯形螺纹参数建模，保证传动过程的受力合理性与自锁特性，活动压块与钳体的导向槽采用间隙配合的尺寸设定，模拟实际使用中压块升降的顺畅度，避免卡滞问题。材质渲染阶段针对不同零部件的使用场景分配对应材质，钳体框架采用铸铁哑光红漆材质，还原工业台钳的厚重质感与表面喷涂工艺，传动螺杆、加力杆、活动压块采用镀锌钢材材质，表现金属加工后的亮面金属质感，钳口防滑垫块采用硬质合金材质，突出其高硬度耐磨的特性，底部安装板采用冷轧钢板喷蓝漆材质，区分不同结构的材质差异。结构设计上采用C型开口钳体布局，兼顾大管径工件的容纳空间与整体结构的刚性，加力杆采用贯穿螺杆顶部的横向设计，可通过延长力臂的方式降低手动操作的施力强度，钳口位置设计有适配圆管外壁的弧形咬合齿，在夹紧管状工件时可增大接触面积，避免工件夹伤或打滑，钳体两侧设置有镂空减重结构，在保证结构强度的前提下降低整体自重，底部安装板预留有螺栓固定孔位，可将台钳稳固安装在工作台面。设计思路围绕手动夹具的实用属性展开，优先保证夹紧可靠性、操作便捷性与结构耐用性，所有活动部件的运动行程经过合理测算，既满足常规管径管件的夹紧需求，也避免行程过长导致的结构冗余，整体模型完整还原了夹管台钳从外部外观到内部传动结构的全部细节，可用于工装设计参考、五金产品演示、机械教学演示等场景。
