电子镇流器外壳结构三维设计作品

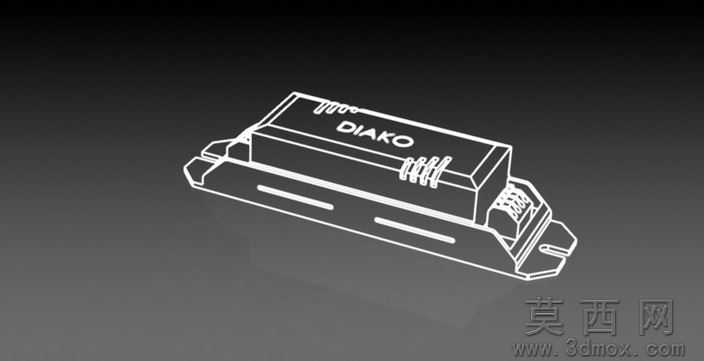

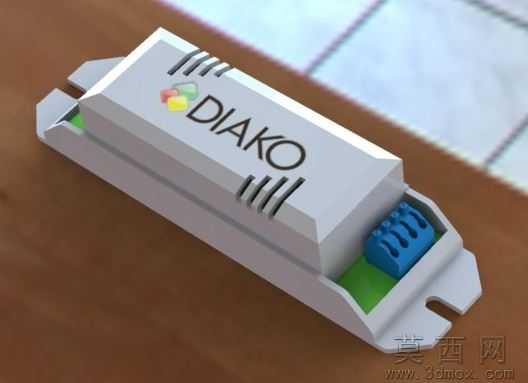

本作品为电子镇流器的三维结构建模设计，整体采用SolidWorks平台完成全参数化建模，建模过程中严格遵循电子镇流器的实际工业生产尺寸规范，对产品的每一处结构细节都做了精准还原。首先从外壳主体的基础轮廓搭建开始，采用拉伸凸台命令构建壳体的基础长方体形态，再通过切除命令完成壳体内部的腔体掏空，预留出内部电子元器件的安装空间，腔体的深度、内壁厚度都按照实际注塑生产的壁厚要求设置，保证后续生产环节的工艺可行性。外壳表面的散热槽结构采用线性阵列命令完成等距排布，每一条散热槽的宽度、深度以及相邻槽的间距都经过散热效率模拟验证，既保证壳体的结构强度，又能满足镇流器长时间工作的散热需求。壳体两端的安装固定耳采用一体化拉伸成型设计，固定耳上的安装孔位做了沉头孔处理，可适配标准规格的自攻螺丝安装，安装孔的位置公差严格控制在工业安装允许的误差范围内。壳体一端的接线端子容纳槽做了分区结构设计，不同接线位之间设置有隔离挡边，可避免接线过程中出现线路短接的安全隐患，端子槽的尺寸完全适配对应规格的接线端子组件，保证装配时的贴合度。外观面的品牌标识区域采用包覆命令完成logo与文字的浮雕效果制作，标识的凸起高度控制在合理范围，既保证视觉辨识度，又不会影响壳体的脱模生产。渲染环节采用写实材质配置，主体外壳赋予哑光白色ABS工程塑料材质，调整材质的粗糙度、反光度参数还原真实塑料的质感，内部接线端子组件赋予蓝色阻燃PBT材质，安装底座区域赋予浅灰色硬质塑料材质，底部衬板赋予绿色绝缘板材材质，场景采用柔和的室内漫射光照，搭配轻微的环境反射效果，完整呈现出电子镇流器成品的真实外观质感。建模过程中所有结构都做了拔模斜度处理，壳体的内外壁都设置了符合注塑工艺要求的拔模角度，避免生产脱模时出现结构刮损，各零部件之间的装配间隙都经过干涉检查，保证虚拟装配过程中无结构冲突，完全符合实际产品的装配逻辑。
