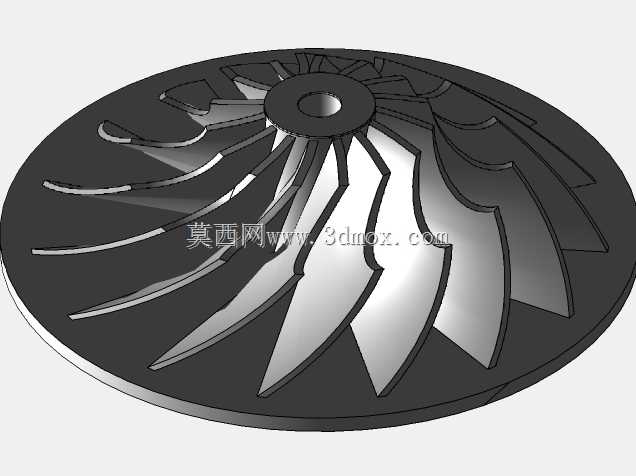

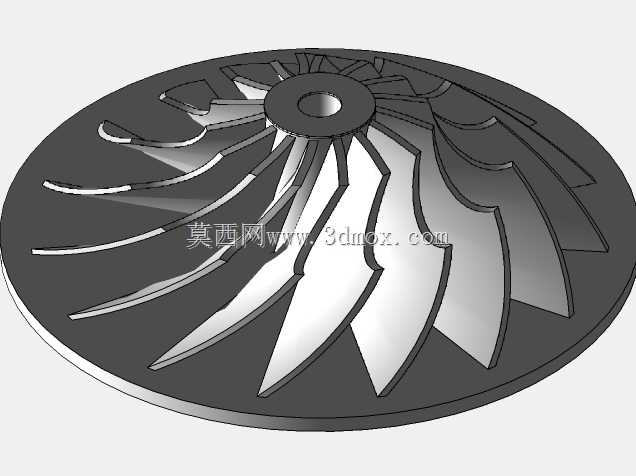

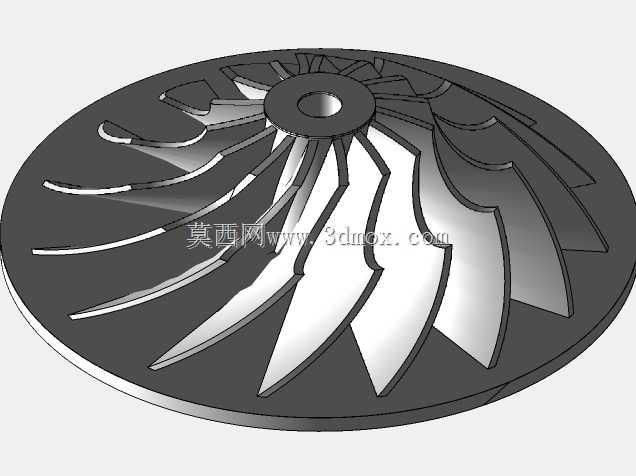

拓宽设备的稳定工况区间。做这类叶轮的结构设计时,首先要明确安装边界的约束,叶轮中心的轮毂孔是和设备主轴配合的核心安装位,设计时要根据传递扭矩的大小确定配合公差,一般小功率工况下选用H7/k6的过渡配合即可,若传递扭矩较大还需要在轮毂位置设计键槽,或者采用端面锁紧的结构防止叶轮高速旋转时出现周向窜动;轮毂的轴向厚度也要根据受力情况核算,既要保证和主轴有足够的配合长度避免应力集中,也要控制整体重量降低转动惯量,减少设备启动时的负载冲击。叶片的型线设计是整个叶轮的核心,后弯式叶片的出口安装角一般控制在30度到50度之间,这个角度区间的叶轮运行时压力系数适中,流动损失小,功率曲线不会出现过载的情况,适配多数通用流体输送的工况;这类带后弯式长短复合叶片的离心叶轮,是流体输送设备里的核心做功部件,日常在工业通风系统、中低压离心风机、小型涡轮增压器压气机端、物料气力输送装置里都能见到它的身影,它的核心作用是通过自身高速旋转,将输入的轴功转化为流体的压力能与动能,完成流体的增压与输送过程。从实际工程应用的场景来看,这类叶轮的适配工况覆盖很广,小到车间工位除尘的便携风机,大到工业锅炉的送风引风系统,甚至部分小型燃气轮机的压气机级,都会采用类似的长短叶片复合结构,相比等长叶片的设计,长短交错的叶片布局能有效降低叶轮入口处的气流阻塞效应,减少入口气流的冲击损失,同时在叶轮出口位置能更好地约束流道内的流体流动,抑制叶道涡的产生,提升整机的运行效率,
长短叶片的排布要注意周向的均匀性,长叶片从叶轮入口轮盖位置一直延伸到轮盘外圆,短叶片则布置在相邻两个长叶片的流道中间,入口端比长叶片更靠近叶轮中心外侧,这样的布局能把原本较宽的叶道分成两个更窄的流道,减少流道内的二次流损失,同时不会过多增加叶轮入口的阻塞面积,避免影响入口的进气流量。轮盘和轮盖的结构设计也要兼顾强度与流道顺滑性,轮盘作为承载所有叶片的基础部件,厚度从轮毂位置向外圆方向逐渐减薄,既可以降低整体重量,也能顺应离心力的应力分布规律,减少应力集中的位置;轮盖则是构成流道外侧壁面的部件,型线要和叶片的入口、出口边缘顺滑贴合,避免出现台阶或者凸起干扰流体流动,轮盖和叶片的连接位置要做圆角过渡,既可以减少流动阻力,
也能降低焊接或者铣削加工时的应力集中问题。从安装适配的角度来说,这类叶轮的外圆尺寸直接决定了设备的流量与压头参数,相同转速下外圆直径越大,能提供的流体压头越高,设计时要根据设备的蜗壳尺寸确定叶轮的最大外圆边界,保证叶轮和蜗壳内壁之间留有合适的径向间隙,间隙过小容易出现运行时的刮蹭故障,间隙过大则会增加流体的泄漏损失,降低整机效率;叶轮的轴向宽度也要和蜗壳的流道宽度匹配,入口端要和设备的进风口导流圈对齐,保证气流能顺滑进入叶道,避免出现进气偏流的情况。实际建模过程中,叶片的曲面构建要保证光滑连续,不能出现褶皱或者曲率突变的位置,否则实际运行时会在曲面突变位置产生气流分离,增加流动噪声,甚至会激发叶片的共振,影响叶轮的使用寿命;
完成叶片阵列之后,要对所有叶片和轮盘、轮盖的结合位置做一致性检查,保证每个流道的过流面积偏差控制在允许范围内,避免因为流道不均导致叶轮出现动平衡超差的问题,高速旋转的叶轮对动平衡精度要求很高,一般这类叶轮的动平衡精度要达到G2.5级以上,所以建模时就要保证结构的周向对称性,减少后续动平衡校正的工作量。另外这类叶轮的材质选择也要根据输送介质的特性确定,如果是输送普通清洁空气,采用普通碳素钢或者工程塑料即可满足强度要求,如果是输送带有磨损性的粉尘颗粒,就需要在叶片表面增加耐磨涂层,或者选用耐磨钢材制作,如果是输送腐蚀性气体,则要选用不锈钢或者玻璃钢等耐腐蚀材质,不同材质的叶轮在建模时还要考虑对应的加工工艺,比如铣削加工的金属叶轮要预留加工余量,注塑成型的塑料叶轮要考虑拔模斜度,焊接成型的叶轮要考虑焊缝的位置与焊接可达性。
