带铰接支座的斜置安装连接支架结构

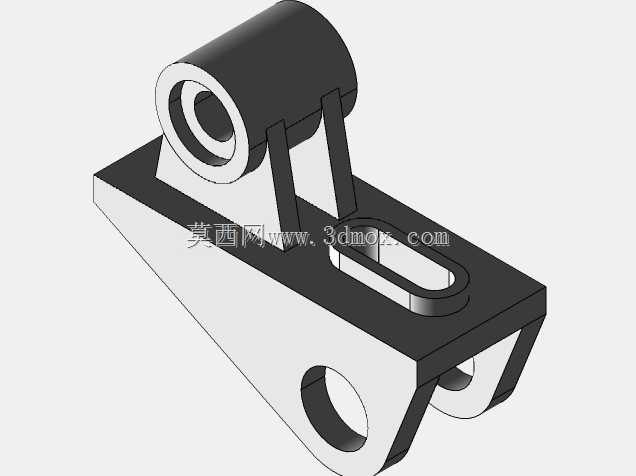

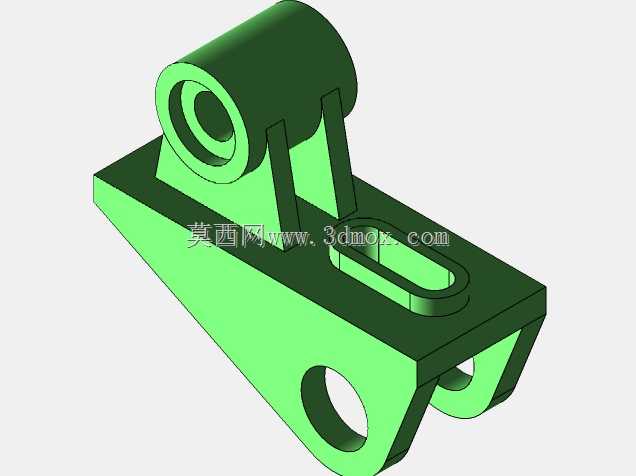

　　这类带铰接支座的斜置安装连接支架，多应用在轻工自动化输送线、小型检测设备的传感组件安装工位，也可作为小型气动执行元件的端部铰接支撑件，在设备中承担载荷传递、部件铰接摆动、安装定位的多重作用。从实际使用场景来看，这类支架常被固定在设备的型材框架或安装基板上，上方的筒状铰接孔用来穿装铰接销轴，连接需要小角度摆动的检测摆杆、气动拨叉或者传感器触发摆臂，底座上的长条形腰型孔可以在安装时调整支架的固定位置，抵消安装面的加工误差，适配不同行程的摆动部件安装需求，底座端部的两个带孔凸耳则可以用来挂装复位拉簧或者安装限位缓冲件，避免摆动部件超出行程造成磕碰损坏。

　　从设计思路上看，这款支架采用了一体化铸造成型后机加工的工艺路线，整体结构没有多余的分体连接件，减少了装配累计误差。底座采用斜置楔形结构，相比平直底座能够在有限的安装空间内抬高铰接孔的中心高度，同时斜向的筋板连接上方的筒状支座和底座本体，筋板厚度根据常规工况下的剪切载荷计算取值，既保证了铰接部位受径向载荷时的结构刚度，避免销轴孔受载变形导致摆动卡滞，又尽可能控制了整体重量，减少材料消耗。上方的筒状铰接孔设计为通孔结构，内壁预留了足够的加工余量，装配时可以根据选配的销轴直径做精镗加工，保证和销轴的配合间隙控制在合理范围，筒身的长度根据铰接部件的宽度设计，两端预留了挡圈安装槽位，防止销轴工作时轴向窜动脱出。

　　从安装边界尺寸来看，底座的底面为全平面加工，平面度要求控制在0.1mm以内，保证安装时和安装基板完全贴合，不会出现局部翘曲导致固定螺栓受额外弯矩。底座上的腰型孔宽度适配常用的M6内六角固定螺栓，孔的长度方向沿着支架的斜向布置，调整行程可以覆盖15mm的位置偏差，满足现场安装时的位置微调需求。底座端部的两个凸耳上的通孔为同轴设计，孔径适配常规的拉簧挂钩或者小直径限位销，凸耳的开口宽度足够容纳常规尺寸的拉簧端部，不会出现干涉。上方铰接筒的外圆做了倒角处理，方便铰接部件的套装，筒身和筋板的连接位置做了圆角过渡，避免应力集中导致长期受载后出现开裂问题。

　　在实际选型使用时，需要注意铰接孔的中心高度和底座安装面的垂直距离，这个尺寸直接决定了摆动部件的摆动半径，需要和配套的摆杆长度匹配，避免出现运动干涉。支架的材质常规选用铸铝合金或者球墨铸铁，铸铝合金版本适合载荷较小的检测设备工位，重量轻不易锈蚀，球墨铸铁版本适合有冲击载荷的气动执行机构工位，抗振性能更好。安装时固定螺栓需要加装平垫和防松垫圈，在设备长期运行产生振动的工况下避免螺栓松动，铰接销轴装配时需要涂抹润滑脂，减少长期摆动带来的磨损，延长部件的使用寿命。这类支架的结构设计充分考虑了现场安装的调整需求和长期运行的可靠性，没有冗余的结构设计，每一处几何特征都对应实际的功能需求，是小型自动化设备中非常典型的铰接支撑类构件。
