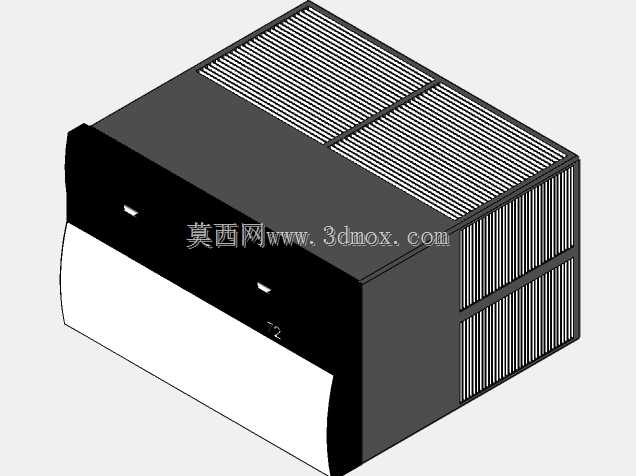

嵌入式暖通空调末端设备三维结构

　　这款嵌入式暖通空调末端的三维结构，完全围绕商用、民用建筑的吊顶暗装场景做适配，日常在酒店客房、小型办公室、公寓套内的集成吊顶区域应用较多，核心作用是完成封闭空间内的空气循环换热，兼顾制冷、制热工况下的气流组织输送，避免明装设备占用室内有效使用空间，同时适配装修一体化的隐蔽式安装需求。从结构设计逻辑来看，整机采用方正的箱式主体布局，顶部预留与建筑通风风管对接的接口边界，侧面设置换热介质管路的接入点位，安装时可直接嵌入吊顶预留的空腔内，仅下部的出风面板与吊顶下表面齐平，不会破坏室内顶面的整体装修效果。设备上部的格栅区域为回风与换热芯体的安装位，格栅采用等间距条形开孔设计，开孔率经过匹配计算，既能保证回风气流的顺畅通过，

　　降低风阻带来的运行噪音，也能阻挡大尺寸杂物进入设备内部，减少后期运维的清理频次。下部的弧形出风面板做了导风角度的预设，出风气流不会直接垂直吹向室内活动区域，而是通过弧形导流面将气流沿水平方向送出，再依托冷空气下沉、热空气上升的空气物理特性完成室内空气的自然循环，避免直吹人体带来的不适感。设备的安装边界尺寸完全适配常规家装、公装的吊顶龙骨间距，箱体侧边预留了与吊顶龙骨连接的固定耳片点位，安装时不需要额外定制转接支架，直接通过自攻螺钉即可完成设备与龙骨的固定，降低现场安装的加工工作量。箱体内部的结构分层清晰，上部为换热芯体与回风过滤段，中部为风机安装腔，下部为出风导流腔，各腔体之间做了密封结构的预留，

　　避免不同腔室之间的气流串流影响换热效率。在细节设计上，设备正面预留了状态指示与温控感应的安装位，可直接嵌入温控探头与运行指示灯，不需要在面板上额外开孔加工，适配常规的暖通控制逻辑，能够根据室内实时温度调整风机运行档位，匹配不同负荷下的换热需求。箱体的边角位置做了圆弧过渡处理，既可以减少安装过程中边角磕碰造成的保温层破损，也能降低设备运行过程中边角位置的气流涡流噪音，提升室内声环境的舒适度。设备的管路接入点位做了统一的侧置布局，所有冷媒管、冷凝水管的接口都集中在箱体的同一侧，方便现场施工时的管路对接，也减少管路在吊顶内部的弯折长度，降低管路阻力与冷凝水排水不畅的风险。从三维建模的细节来看，各部件的装配间隙都做了精准预留，格栅条的间距、面板的弧度、固定点位的位置都完全匹配实际生产的工艺要求，既可以用于前期装修阶段的安装点位预演，也能作为结构优化的基础模型，调整换热芯体的尺寸、风机的安装位置来适配不同面积空间的换热需求。
