传感器安装固定支座结构设计

项目分类:通用机械零部件 发布时间:2022-03-16 ID:575164
  • 传感器安装固定支座结构设计
  • 传感器安装固定支座结构设计
  • 传感器安装固定支座结构设计

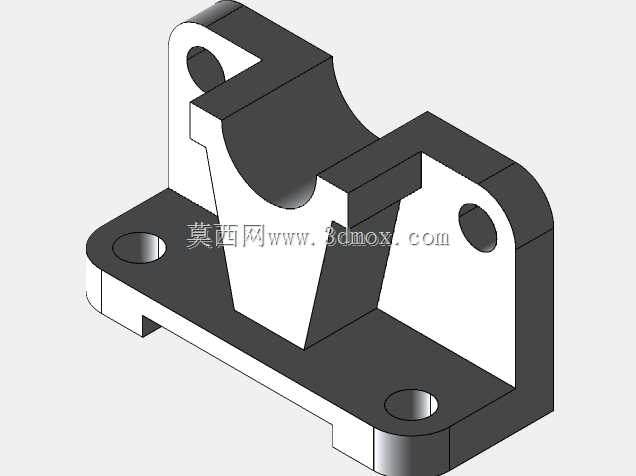

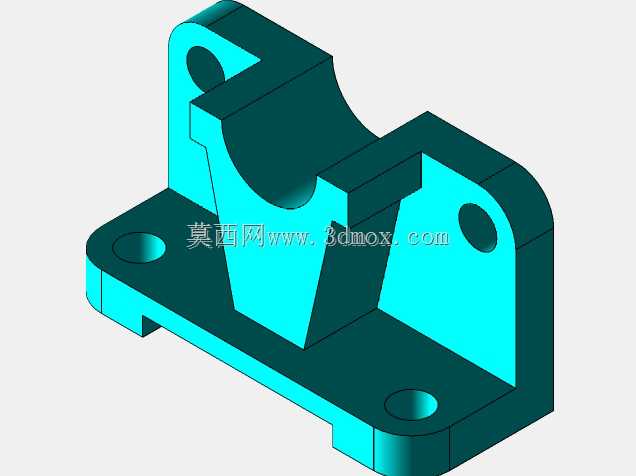

  该支座属于传感器配套安装的核心承载构件,主要应用在工业自动化检测工位、流体管路参数监测点位、设备运行状态传感布局等场景中,用来为接触式或非接触式传感器提供稳定的安装基准,抵消设备运行过程中产生的振动偏移,保证传感器检测端面与被测对象的相对位置精度,避免因安装松动导致的检测数据跳变、信号采集失真等问题。从结构设计逻辑来看,整个构件采用一体化铣削成型的思路,底部设置为带四个安装沉孔的矩形法兰底板,沉孔深度适配常规内六角圆柱头螺钉的头部尺寸,安装后螺钉头部不会突出底板底面,保证支座与安装基面的完全贴合,底板的长宽尺寸覆盖常见传感器安装的跨距需求,四个安装孔的孔位公差按照H7级精度设计,既可以适配M6规格的紧固螺钉,

  也能在安装时提供微小的位置调整余量,降低安装基面的预加工精度要求。支座上部的支撑结构采用半开放的抱合式卡槽设计,卡槽的内圆弧面与传感器的圆柱外壳直径匹配,圆弧面的表面粗糙度控制在Ra3.2,既可以保证与传感器外壳的贴合面积,增大接触摩擦力,也不会因为表面过于粗糙导致安装时刮伤传感器外壳涂层。卡槽两侧设置带通孔的立式支耳,支耳上的通孔用来穿装锁紧压条,当传感器放入卡槽后,通过压条的锁紧力可以将传感器牢牢固定在圆弧槽内,这种设计相比全封闭的套筒式安装结构,拆装传感器时不需要完全拧下所有紧固件,只需要松开压条即可调整传感器的轴向伸出长度,适配不同检测距离的安装需求,日常维护更换传感器的效率提升明显。在结构强度设计上,

  支撑立板与底板的衔接位置做了等半径的圆角过渡,避免直角衔接处的应力集中问题,经过受力仿真校核,在承受150N的侧向冲击载荷时,衔接位置的最大应力远低于常用45号钢或6061铝合金的屈服强度,不会出现断裂变形的问题。立板的厚度根据支座整体高度做了匹配设计,既不会因为壁厚过薄导致支撑刚性不足,也不会因为壁厚过大造成材料浪费、整体重量超标。整个支座的安装边界清晰,底板下方无突出结构,可以直接固定在设备的型材安装面、钢板焊接基面或者预制的安装支架上,不需要额外加工避让槽;上部卡槽的中心高度经过计算,保证传感器安装后,检测轴线与被测对象的检测点处于同一水平高度,减少安装时的高度调整工作量。从实际使用的角度出发,

  这种结构的支座可以适配多种外径规格的圆柱型传感器,只需要根据传感器外径调整卡槽的内圆弧尺寸即可快速改型,不需要重新设计整体支撑结构,零件的加工工艺性好,采用常规的数控铣削设备即可完成全部加工工序,不需要特殊的定制刀具,加工成本可控,适合批量生产配套。在细节处理上,所有棱边都做了C0.5的倒角处理,去除加工产生的毛刺锐边,避免安装调试过程中划伤操作人员,同时也能减少应力集中的微小缺口,提升零件的长期使用疲劳强度。底板的安装沉孔下方做了微小的平面度加工要求,保证四个安装点的共面度,避免安装时因为基面不平导致支座产生扭曲变形,进而影响上部卡槽的位置精度,保证传感器安装后的轴线平行度或垂直度符合检测要求。
