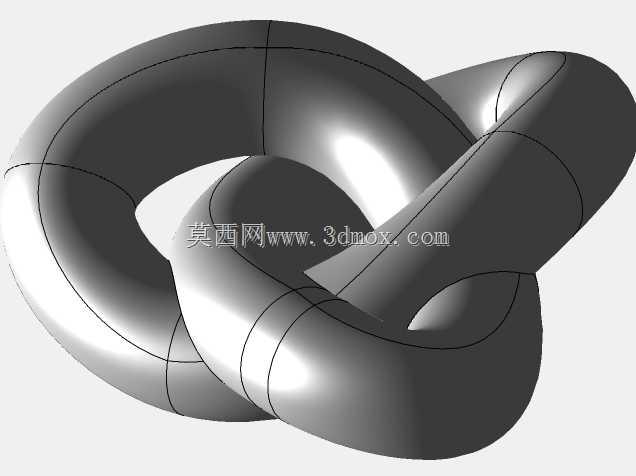

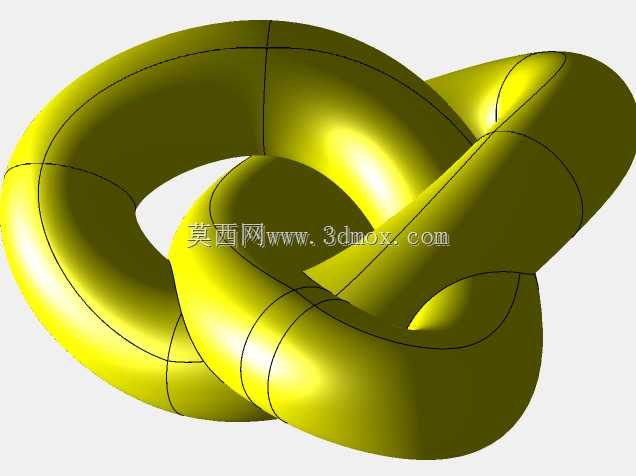

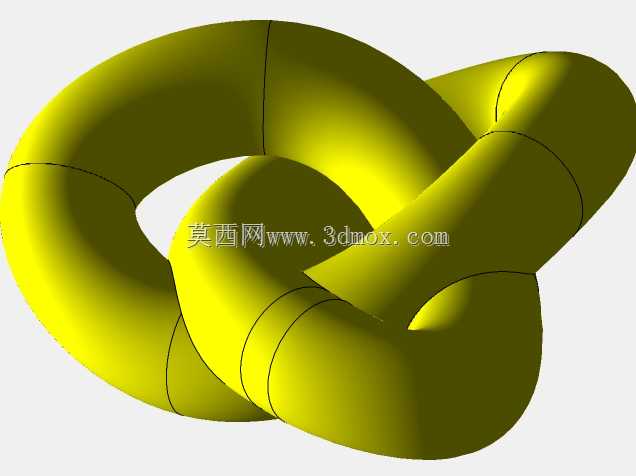

无限辛波拓扑结构三维造型设计

　　在传感器的结构研发与原理验证环节，这类特殊拓扑构型的结构件常被用于特殊物理场传导、信号耦合路径的仿真验证场景，尤其在涉及空间场分布均匀性、应力连续传导特性的传感单元设计中，这类连续无断点的扭结曲面结构能提供非常典型的参考构型。从实际工程应用角度看，该构型不存在传统拼接结构的接缝应力集中点，整个曲面为连续光滑过渡的闭环扭结形态，在需要实现多方向物理量同步传导的传感场景中，这种结构可以让应力、电磁信号等被测量在结构内部实现无突变的路径传递，避免因结构截面突变带来的测量误差，这也是这类特殊拓扑结构在精密传感单元设计中被反复验证构型合理性的核心原因。

　　设计这类结构时，首先要确定扭结的空间缠绕路径，需要保证每一段环体的截面直径保持一致，避免局部截面变化带来的物理场传导特性偏移，建模过程中要重点校验曲面的G2连续特性，确保环体在交叉缠绕位置的曲面过渡不存在折角、曲率突变等问题，否则在后续的有限元仿真中会出现局部应力奇异点，直接影响仿真结果的可信度。从安装边界来看，这类结构的外接空间包络为近似立方体的对称形态，三个轴向的最大外伸尺寸保持均等，在嵌入传感设备内部时，不需要为某一个方向预留额外的安装避让空间，适配性更强；同时整个结构为一体化闭环形态，不需要额外的拼接紧固件，安装时仅需要固定结构的任意一个非交叉段即可实现整体定位，不会因为固定点的选择影响整体的结构传导特性。

　　在实际的传感设备选型适配中，这类连续扭结结构常被用于多轴力传感器、环形耦合传感单元的原型验证环节，相比传统的单环结构，这种多段交叉缠绕的构型可以在相同的空间占用率下，提供更长的物理量传导路径，同时让不同方向的输入信号在结构内部形成更均匀的分布，有效提升传感单元的测量灵敏度与各向一致性。设计过程中还要注意交叉位置的环体间隙控制，要保证两个交叉段的环体之间保留均匀的设计间隙，避免在受力形变时出现结构干涉，间隙值的设定需要结合所用材料的弹性模量、额定测量量程下的最大形变量来计算，通常要预留至少1.5倍最大形变量的安全间隙，防止过载情况下结构出现碰摩损坏。

　　从结构特性来看，该构型不存在传统结构的应力集中尖角，所有曲面过渡均为大曲率光滑过渡，在承受动态交变载荷时，结构的疲劳寿命相比拼接式环体有明显提升，适合应用在需要长期承受循环载荷的在线监测传感场景中。建模时的路径扫掠过程需要严格控制截面的扭转角度，保证每一段环体的截面方向始终与路径切线方向保持垂直，避免出现截面扭曲导致的结构壁厚不均问题，壁厚的均匀性直接影响结构各位置的刚度一致性，是保证传感单元测量线性度的核心设计要点。在实际装配场景中，这类一体化结构不需要复杂的装配工序，仅需要在安装位置设置与环体截面匹配的定位卡槽即可完成固定，相比多零件组装的结构，减少了装配误差带来的测量偏移，也降低了长期使用过程中连接件松动带来的失效风险。
