钣金百叶窗冲压成型工装结构

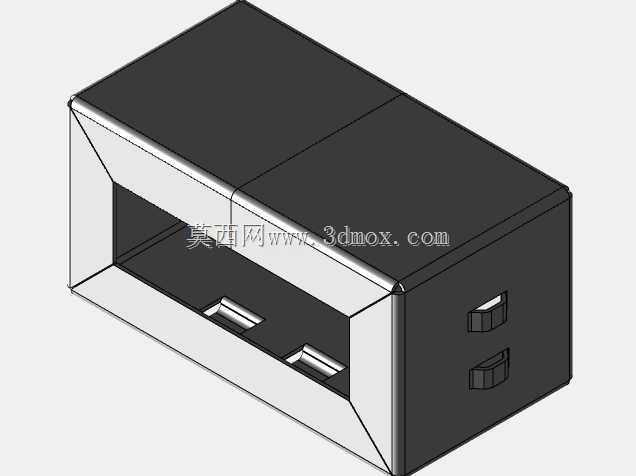

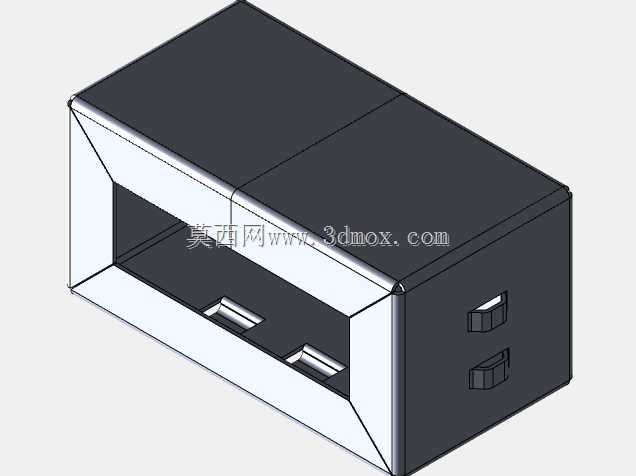

　　在钣金壳体类零部件的加工环节，百叶窗结构是兼顾通风散热与壳体防护性能的典型结构，这类结构无法通过常规折弯工序直接成型，必须依托专用的成型工装在冲压设备上完成压型作业，本次涉及的成型结构正是针对双列并排百叶窗特征开发的专用压型工装，适配多数中小型钣金壳体的百叶窗加工需求。从实际应用场景来看，这类工装常被用于电气柜壳体、设备外罩、传感器安装外壳、小型电源盒等需要开设通风口的钣金件加工，这类工件往往采用0.8-2mm厚度的冷轧钢板、镀锌板或铝合金板材，加工时需要在板材表面一次压出凸起的百叶窗形态，既保证通风路径的顺畅，又避免开孔后壳体强度大幅下降，同时百叶窗的翻边结构还能阻挡外部飞溅的水滴、灰尘直接进入壳体内部，

　　满足一般工业设备的外壳防护要求。从功能特性上看，该成型工装采用分体式组合结构，上模部分设置有与百叶窗形态完全匹配的成型冲头，冲头的切入角度经过反复验证，压型时不会对板材非加工区域造成拉扯变形，下模部分对应设置有成型型腔，型腔边缘做了圆角过渡处理，避免压型过程中板材出现撕裂、起皱的缺陷；工装的安装基准面做了精磨处理，能够直接固定在常规开式压力机的滑块与工作台面上，不需要额外加工转接板，适配多数工厂现有冲压设备的安装接口。设计思路上，这款工装没有采用整体式的模架结构，而是将成型工作部分与安装固定部分做了拆分，当需要加工不同尺寸、不同排列方式的百叶窗时，只需要更换前端的成型冲头与下模型腔块，不需要重新制作整套工装，

　　能够大幅降低多品种小批量钣金件的加工成本；冲头与型腔的配合间隙根据常用板材厚度做了分级适配，针对1mm左右的常用薄板，间隙控制在0.08-0.12mm之间，既保证成型后百叶窗的棱线清晰，又不会因为间隙过小导致板材表面出现压痕。从安装边界与尺寸适配来看，工装整体采用长方体块式结构，整体轮廓尺寸适配10-25吨公称压力的小型冲床安装，安装孔位间距符合常规冲床的T型槽间距标准，不需要对现有设备做改造；成型的百叶窗单条长度、凸起高度都按照工业壳体常用的通风口尺寸设计，压型后百叶窗的凸起高度为3-5mm，既保证足够的通风通流面积，又不会因为凸起过高导致壳体安装时与内部元器件产生干涉；双列并排的布局能够在一次冲压行程中完成两个百叶窗特征的成型，

　　相比单冲头的工装加工效率提升一倍，同时两个成型特征的位置度由工装本身的加工精度保证，不需要后续划线定位，能够有效控制批量加工时的尺寸一致性。实际生产使用中，这类成型工装还需要配合弹压卸料结构使用，在上模回程时能够将卡在冲头上的板材自动脱开，避免人工取件时造成板材变形，工装的成型刃口部分采用合金工具钢制作，经过淬火处理后硬度达到HRC58-62，能够承受连续冲压的磨损，批量加工数万件后依然能够保证成型尺寸稳定。针对不同材质的板材，只需要微调冲压行程的下死点位置，就可以避免铝板等软质材料压型时出现过度拉伸开裂的问题，也能保证不锈钢等硬质材料压型时成型到位，不会出现回弹导致的百叶窗形态不达标问题。
