挂装式水桶固定夹持装置结构设计

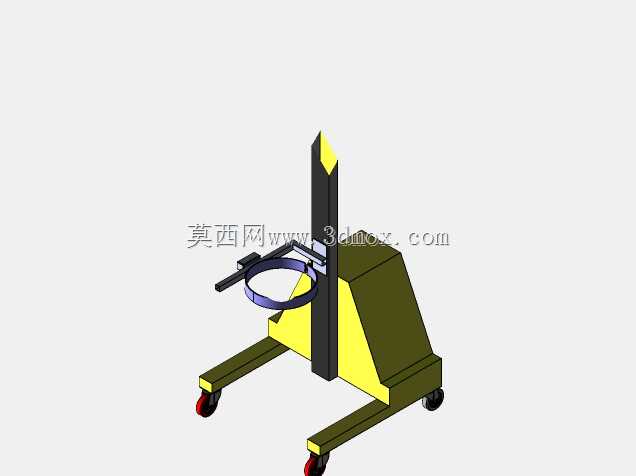

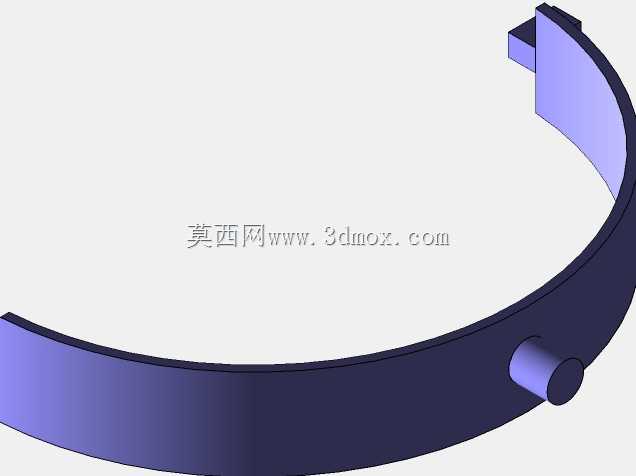

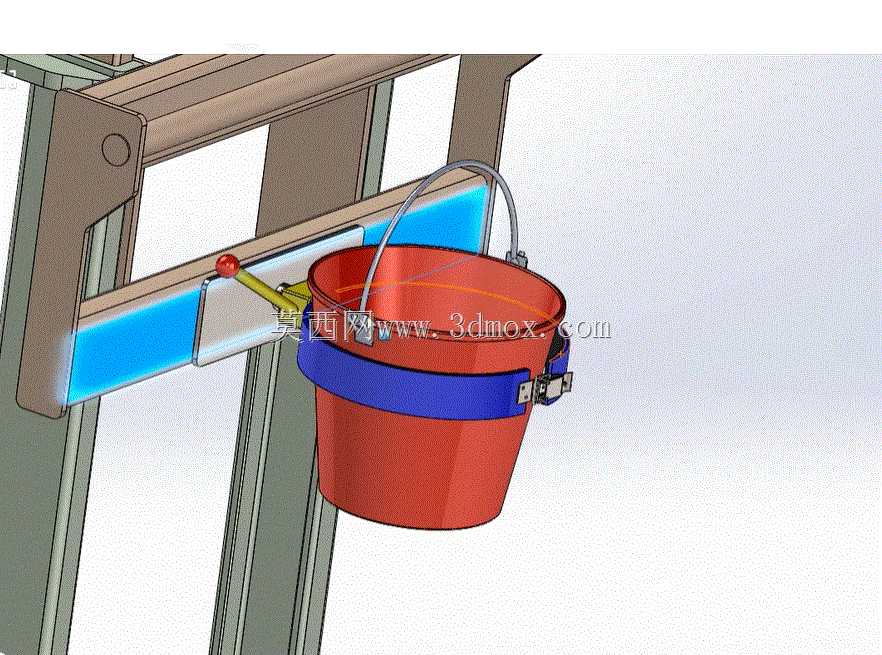

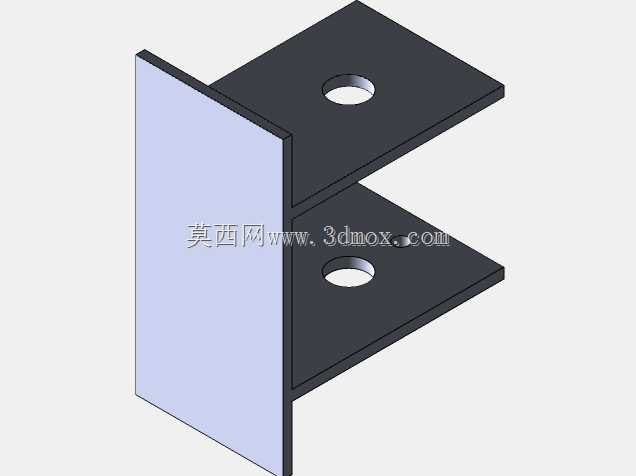

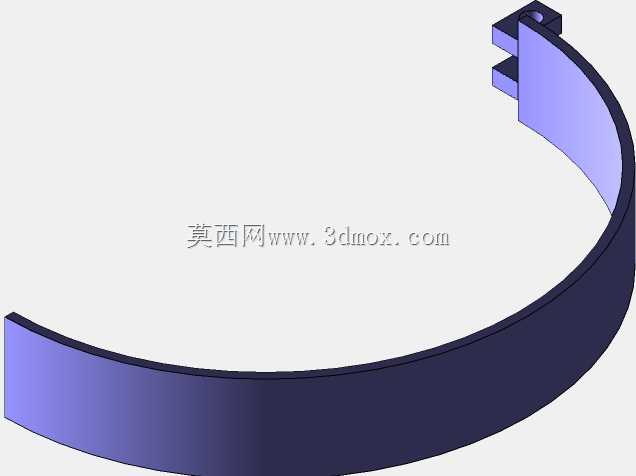

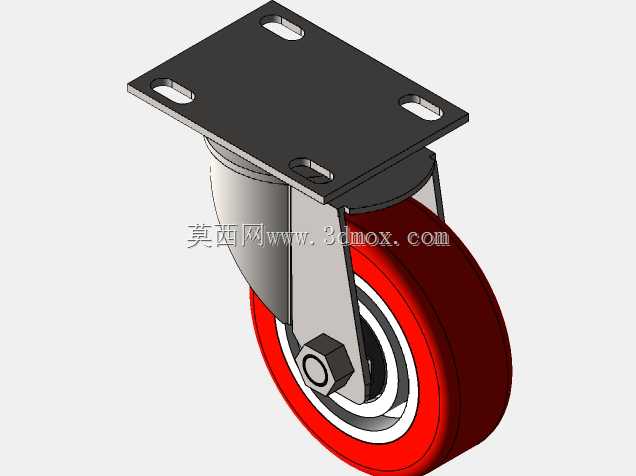

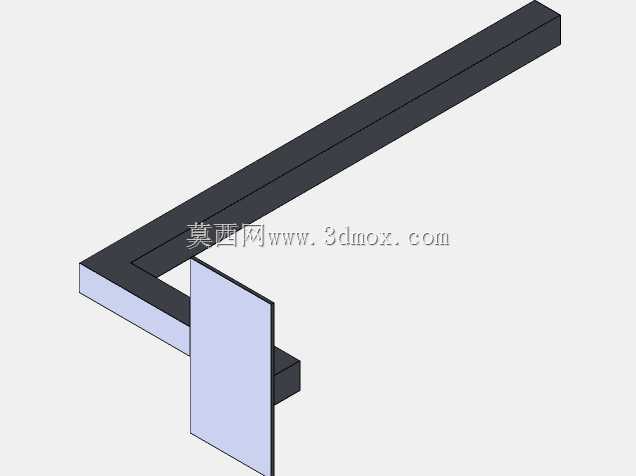

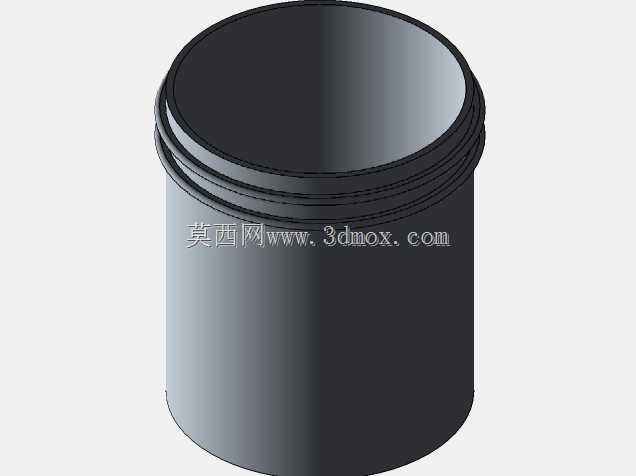

　　这套挂装式水桶固定夹持装置，主要面向生产车间、户外作业站点、临时作业工位的储水容器挂载需求设计，解决传统水桶直接放置易被碰倒、占用地面操作空间、作业取水动线过长的实际问题。从结构组成来看，装置分为挂接基座、锁紧压杆、桶身抱箍三个核心部分，挂接基座采用槽型卡接结构，可直接适配现有型材框架、设备侧方横梁的安装边界，不需要对原有架体做打孔焊接改造，安装时只需将基座卡槽卡入横梁翼缘，扳动带红色防滑握头的锁紧压杆，即可通过压杆前端的楔形顶块抵紧横梁侧面，完成整个装置的快速固定，单人操作全程耗时不超过十秒，适配不同厚度的方管、角钢类横梁，安装容错空间充足。桶身抱箍采用分段式环形设计，箍带宽度适配常规10L-15L工业塑料水桶的桶身加强筋位置，

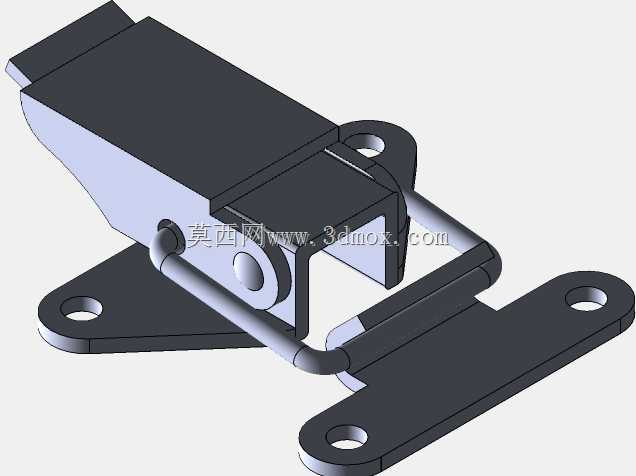

　　抱箍内侧预留了粘贴防滑橡胶垫的安装位，可避免金属箍身直接刮擦桶壁，同时增大摩擦力防止水桶在挂载状态下出现转动、滑脱。抱箍侧面设置了快拆锁扣，需要更换水桶或者取下水桶清洁时，只需拨开锁扣即可打开抱箍，不需要完全拧松紧固螺丝，日常运维操作效率较高。设计过程中重点考虑了挂载状态下的受力分布，挂接基座与抱箍的连接位置做了加强筋过渡，避免长期挂载满装水桶时连接位置出现应力集中导致的结构变形，压杆的锁紧行程做了冗余设计，即使横梁存在一定的尺寸公差，也能保证锁紧后整个装置无晃动间隙。从安装边界来看，装置整体突出横梁外侧的尺寸控制在200mm以内，不会占用过多操作通道空间，抱箍的开合角度可覆盖常规水桶的桶身直径范围，

　　不需要针对不同品牌的同规格水桶单独调整箍带尺寸。实际应用场景中，这类装置可用于装配工位的清洁用水挂载、设备维护点的废油收集桶固定、户外作业平台的饮用水桶安置，相比传统的落地式水桶放置架，挂装结构可充分利用架体的侧方闲置空间，让作业面周边的地面保持通畅，避免人员走动时碰倒水桶造成的地面湿滑、物料沾水等安全隐患。结构细节上，提手避让位做了圆弧过渡处理，水桶挂载后金属提手可自然搭在抱箍上方，不会出现提手被压在箍身下方导致无法正常提取水盆的问题，压杆的锁紧位置设置了防松卡舌，即使作业过程中出现误碰压杆的情况，也不会导致锁紧机构松脱，保证挂载状态的可靠性。整个装置的零件均采用常规钣金折弯、标准件装配工艺加工，没有复杂的曲面结构，加工成本较低，后期维护更换零件也比较方便，针对有防腐需求的使用场景，可直接更换不锈钢材质的钣金零件，不需要调整整体结构尺寸。
