钣金冲压用金属板材成形工装结构

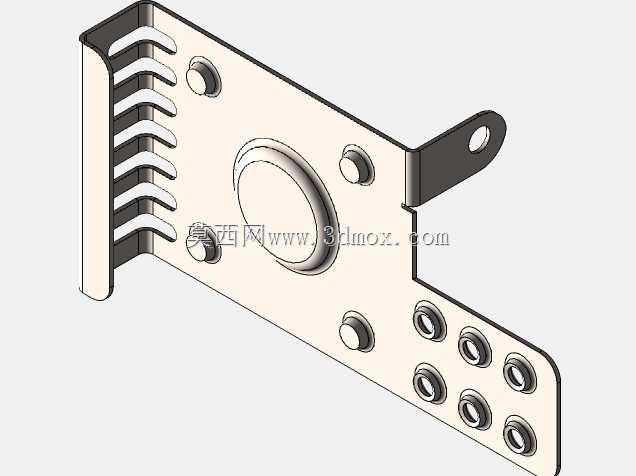

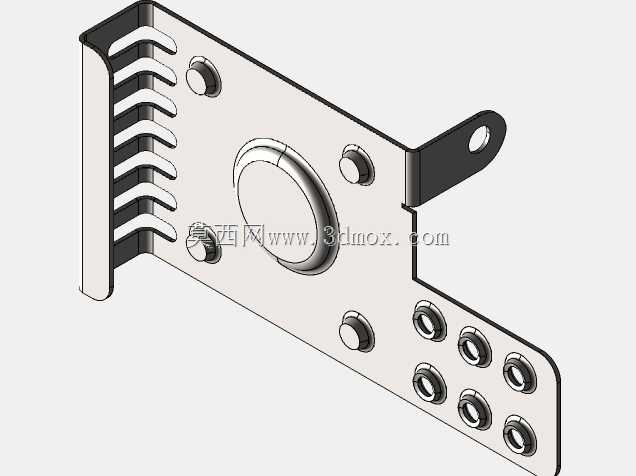

　　在日常钣金加工产线里，这类板材成形构件是冲压工序里高频使用的功能性工装，主要适配常规吨位的开式冲床安装场景，用来在薄金属板材上一次性压出预设的凸包、定位沉台以及局部折弯让位结构，替代传统多工序分步冲压的作业模式，能有效减少薄板件多次定位产生的形位公差，尤其适合小批量多品种的电控柜支架、传感器安装座类薄板零件的快速打样与小批量生产。从结构设计逻辑来看，该工装本体采用整体淬硬的合金工具钢加工而成，主体安装面做了平面度精磨处理，安装基准面的平面度公差控制在0.02mm以内，确保和冲床滑块模座贴合时不会出现偏载，避免冲压过程中出现成形深度不均的问题。工装左侧排布的连续齿状成形刃口，是针对薄板侧边压出连续让位卡槽设计的，

　　每个齿的拔模斜度设置为3°，既保证冲压成形后板材能顺利脱模，不会卡在齿槽内，也能让成形后的卡槽侧壁垂直度满足后续装配的插接需求，不会出现插接松旷的问题。本体上分布的多个圆形凸台，分为两类功能：其中直径稍大的中心凸台是主成形凸模，用来在板材表面压出用于安装传感器主体的圆形定位沉台，凸台根部做了R0.5的圆角过渡，避免冲压时板材应力集中出现开裂；周边直径较小的凸台是定位点压印结构，冲压时会在板材表面压出浅凹点，作为后续钻孔、攻丝工序的定位基准，减少后续工序的划线工作量。右侧延伸的带孔折弯耳结构，是工装自身的安装定位结构，安装时该耳片卡入模座侧边的定位槽内，配合本体上的多个沉头安装孔，能实现工装的快速装夹定位，换型时不需要反复打表找正，

　　单次换型时间可以控制在10分钟以内，适配柔性加工产线的快速换模需求。从安装边界尺寸来看，该工装的主体长宽尺寸控制在120mm×80mm范围内，整体闭合高度为25mm，适配安装台面尺寸不小于150mm×100mm的冲床模座，不需要对现有常规冲床的模架做额外改造就能直接装夹使用。工装的成形工作面做了镀硬铬处理，表面粗糙度达到Ra0.8，一方面能减少冲压时板材和工装表面的摩擦阻力，降低板材表面的拉伤概率，另一方面也能提升工装的耐磨性能，正常冲压0.8-2mm厚度的冷轧钢板时，单次修磨后的使用寿命可以达到3万冲次以上。在实际应用场景中，这类成形工装常和常规的冲孔、落料模具配合使用，组成级进模的部分工位，也可以作为独立工装在单冲床上使用，

　　针对传感器安装类的薄板支架加工时，能一次性完成局部凸包成形、侧边卡槽压型、定位点压印三个工序内容，相比传统采用数控铣削加工凸台的工艺，加工效率能提升20倍以上，同时零件的一致性更好，成形后的板材内部纤维连续，不会出现铣削加工导致的应力集中问题，零件的结构强度也更有保障。设计时还特意在各个成形凸台的周边预留了足够的压料空间，安装时配合对应的聚氨酯压料板，能在冲压前先将板材压紧，避免冲压过程中板材出现窜动，导致成形位置偏移，压料力的设置根据板材厚度调整，冲压1mm厚冷轧板时，单位面积压料力控制在0.6MPa即可，既不会压伤板材表面，也能有效防止成形区域周边出现起皱问题。
