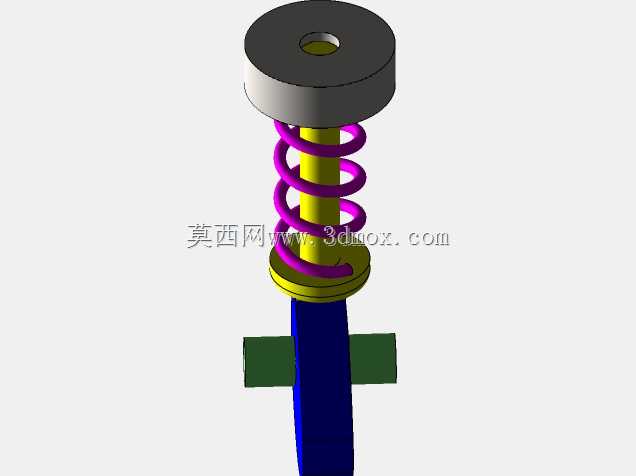

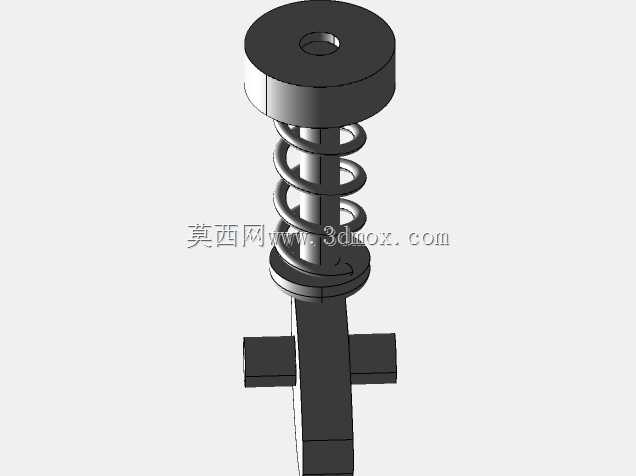

盘形凸轮与配套从动件传动结构

　　在自动化装配线、轻工包装设备、精密检测仪器的间歇进给工位里，这类盘形凸轮搭配从动件的组合是实现预设运动规律的核心执行构件，区别于连杆机构的复杂铰接点位，凸轮结构仅需通过自身轮廓曲线的设计，就能直接驱动从动件完成预期的直线往复或是摆动动作，不需要额外叠加复杂的传动链路，在小行程、固定节拍的工位上应用占比极高。从实际使用场景来看，这类盘形结构的凸轮大多适配直动式从动件，常见于小型物料的分料工位、印刷设备的走纸压合工位、精密检测台的探针升降工位，在这些场景里，设备需要从动件按照严格的时序完成升程、远休止、回程、近休止的动作循环，凸轮每旋转一周，从动件就完成一次完整的工作循环，节拍稳定性远高于气缸直驱的方案，不会因为气源压力波动出现动作时序偏差。

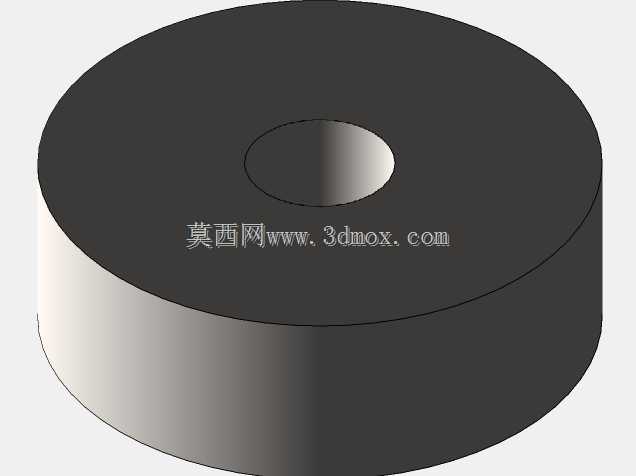

　　设计这类构件的时候，首先要匹配安装端的边界约束，凸轮本体为带中心安装孔的圆盘结构，中心孔的尺寸需要和驱动轴的轴径做公差配合，通常选用H7/k6的过渡配合，保证周向传动的稳定性，同时要预留键槽的安装位置，避免凸轮和驱动轴之间出现相对转动，导致动作时序错位。凸轮的外径尺寸需要结合从动件的行程来确定，升程段的轮廓曲率不能过小，否则会导致从动件和凸轮接触面的接触应力超过材料许用值，长期运行出现轮廓磨损，直接影响动作精度。凸轮的厚度方向尺寸需要匹配从动件的接触端宽度，保证从动件在整个行程范围内都能完全贴合在凸轮轮廓面上，不会出现偏载卡顿的情况。

　　从动件的设计需要和凸轮轮廓做适配，和凸轮接触的端头部如果是平底结构，需要保证端面的平面度公差，同时要给从动件设计可靠的导向结构，通常是直线轴承配合导向轴的组合，限制从动件的转动自由度，保证接触端始终和凸轮轮廓保持正确的接触角度，避免出现卡滞。如果是滚子接触的从动件，需要核算滚子的销轴强度，保证在高速运转的时候滚子不会出现变形，同时滚子的直径要大于凸轮轮廓的最小曲率半径，避免运动过程中出现干涉。

　　实际装配的时候，要注意凸轮和驱动轴的同轴度校准，同轴度偏差过大会导致从动件的行程出现周期性误差，直接影响工位的动作精度。凸轮的轮廓面需要做表面硬化处理，通常是高频淬火达到HRC45-50的硬度，降低长期运行的磨损量，从动件的接触端也需要做对应的耐磨处理，两个配合面之间要预留合适的润滑间隙，定期加注润滑脂降低摩擦阻力。在安装边界上，凸轮的轴向固定通常采用轴肩加锁紧螺母的方式，保证高速运转的时候不会出现轴向窜动，从动件的导向支座需要和设备安装底板做刚性连接，避免运行过程中出现振动导致动作偏移。

　　这类传动结构的优势在于运动规律完全由凸轮轮廓决定，只要轮廓加工精度足够，就能实现任意预设的运动轨迹，适合固定节拍的大批量生产工位，不需要复杂的控制系统调整动作时序，纯机械结构的可靠性更高，在恶劣的车间环境下也能长期稳定运行，不会像电气驱动部件那样受电磁干扰、温湿度变化的影响。设计过程中需要注意压力角的校核，直动从动件盘形凸轮的推程压力角通常要控制在30度以内，回程压力角控制在70度以内，压力角过大会导致从动件的导向槽承受过大的侧向力，加剧磨损甚至出现自锁无法动作的情况。同时要根据设备的运转速度选择合适的从动件运动规律，中低速工位可以选用等速运动规律，高速工位则需要选用正弦加速度这类无刚性冲击、柔性冲击更小的运动曲线，降低设备运行的振动和噪音。
