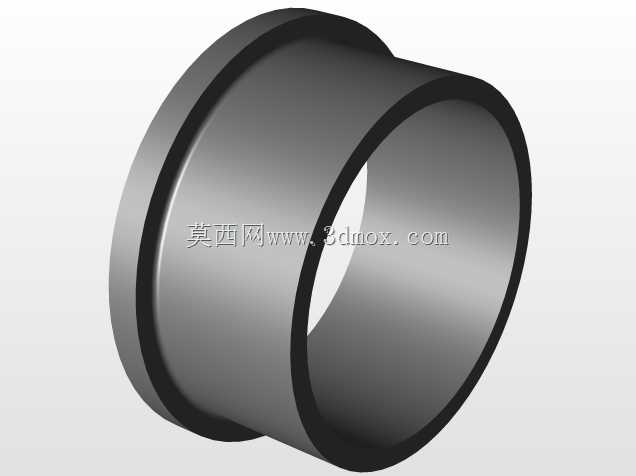

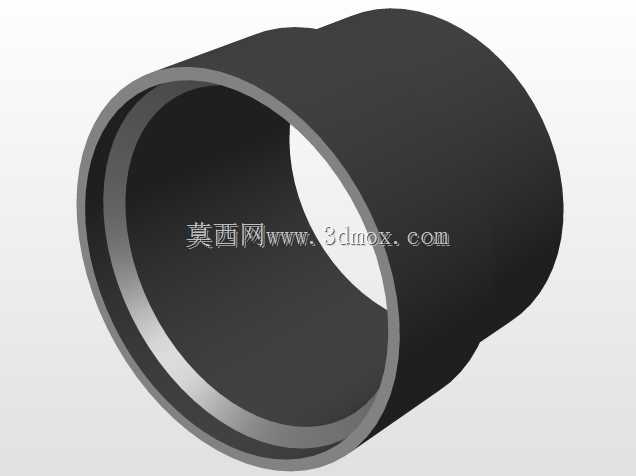

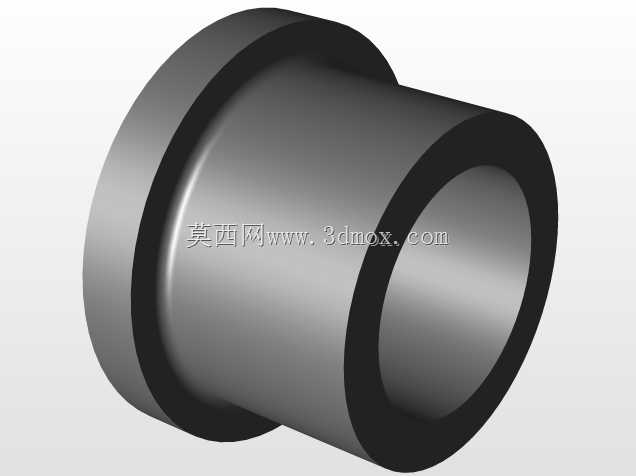

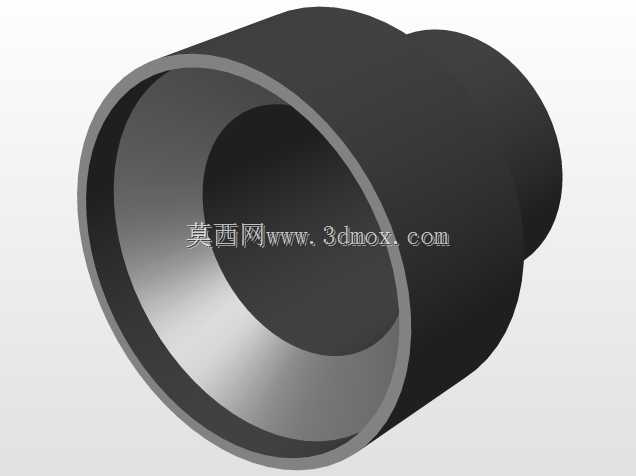

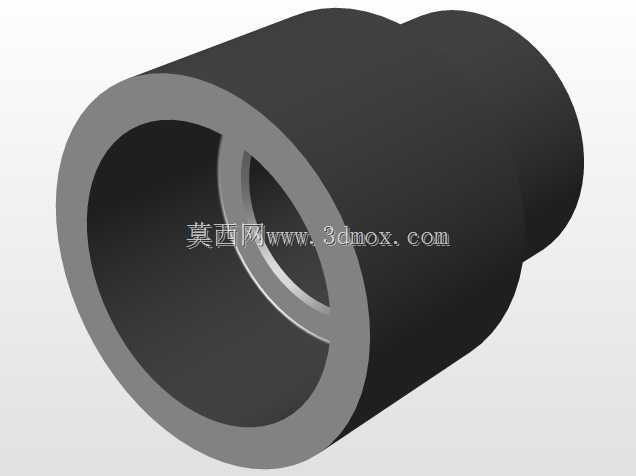

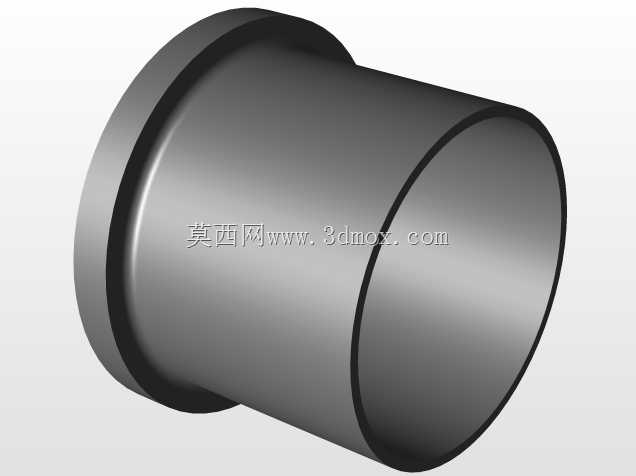

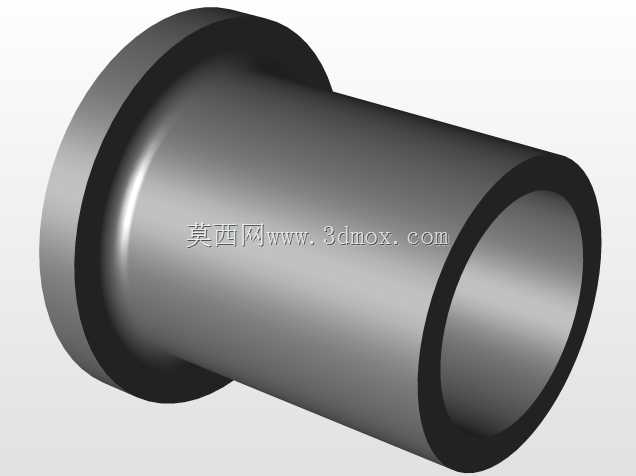

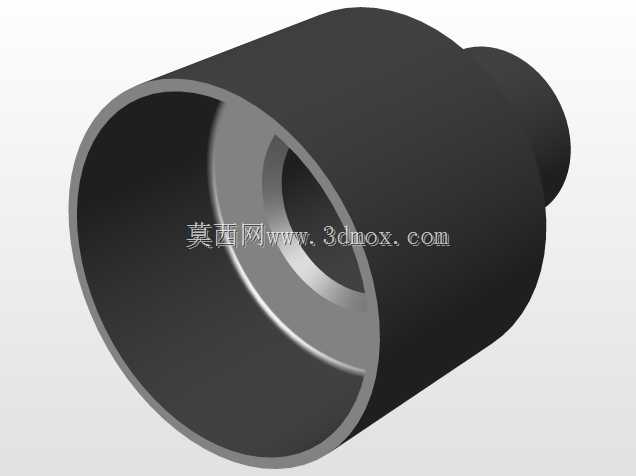

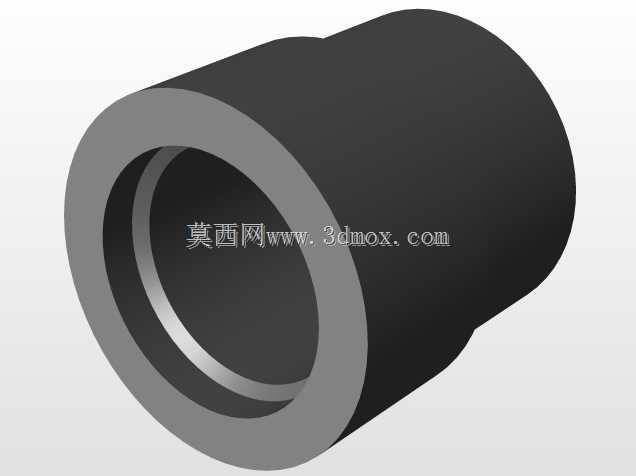

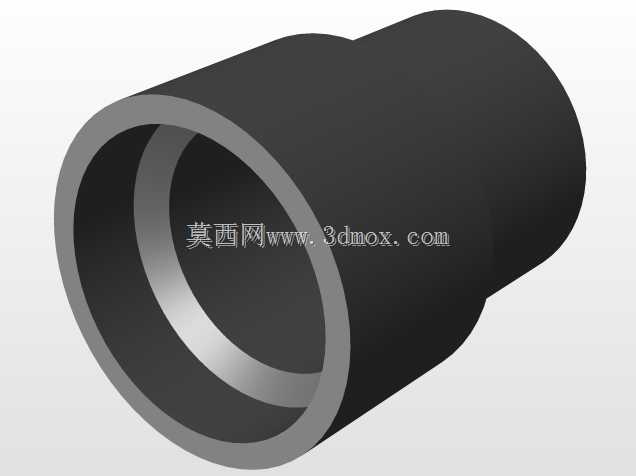

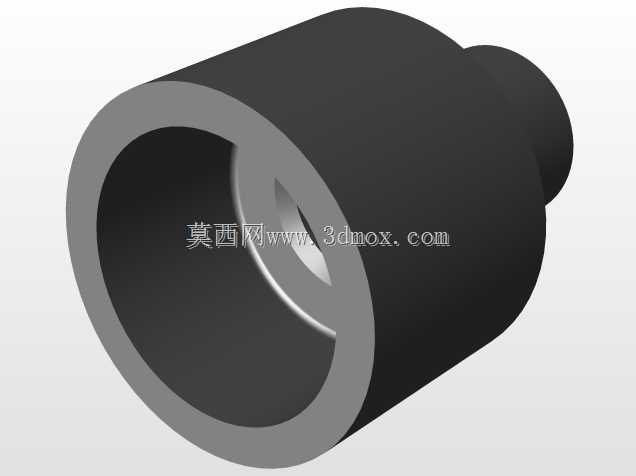

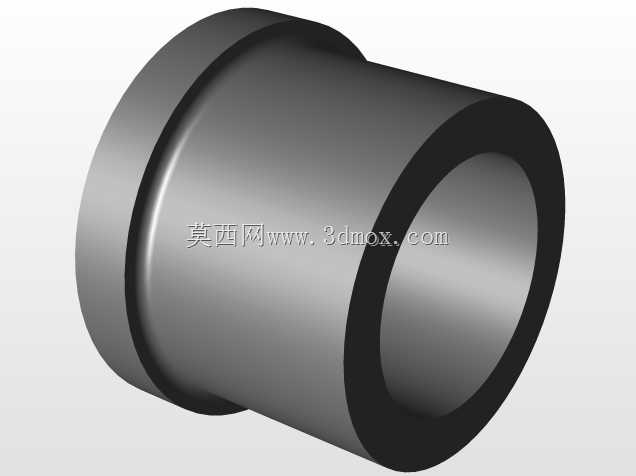

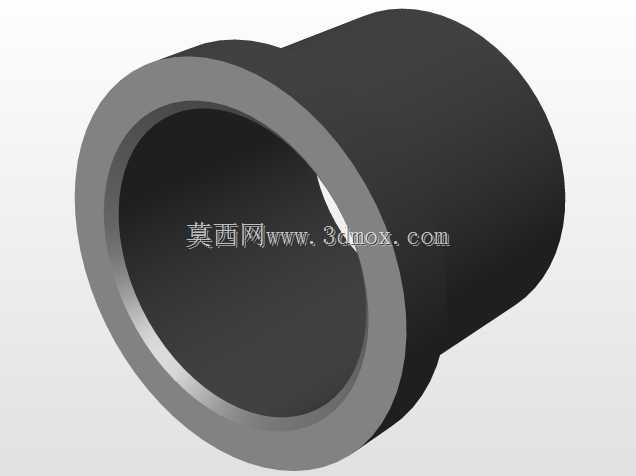

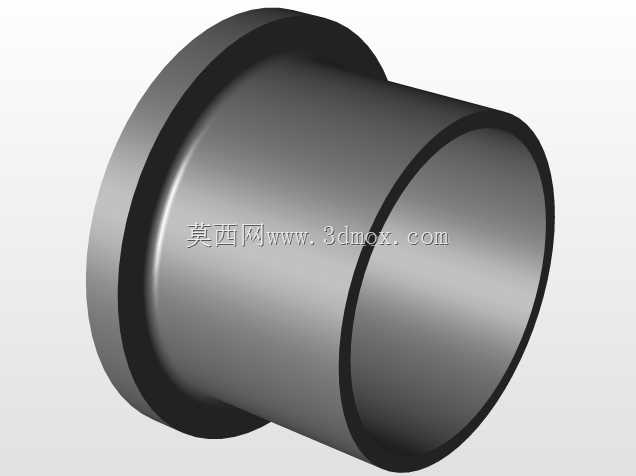

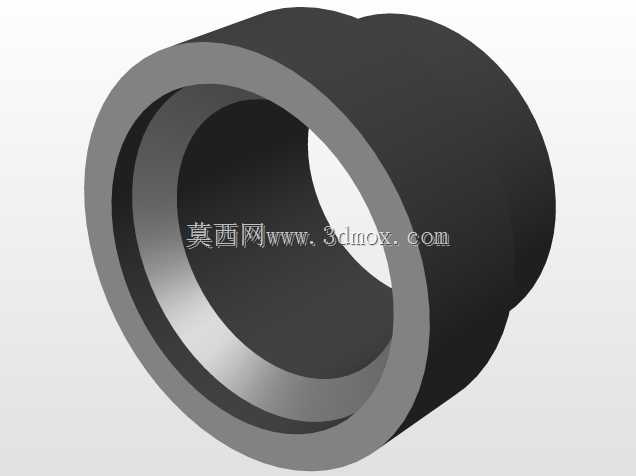

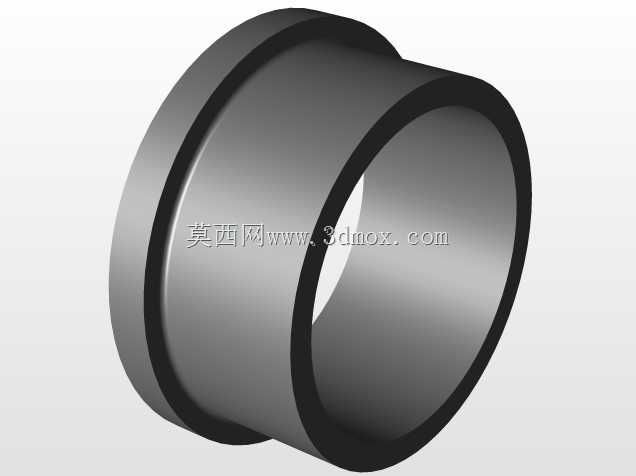

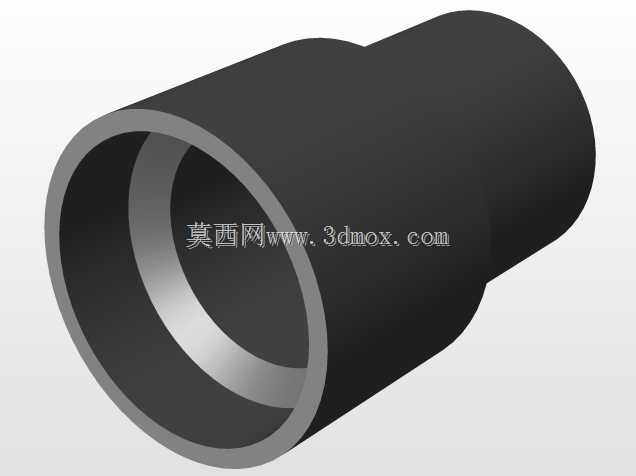

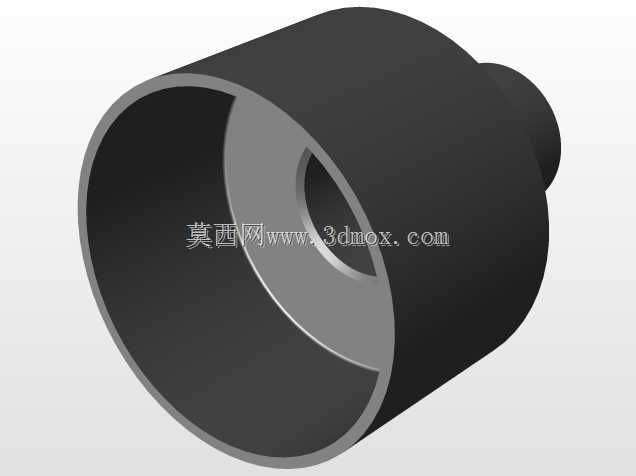

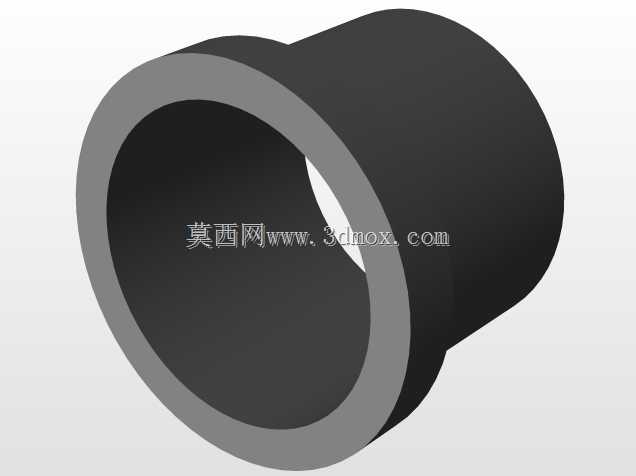

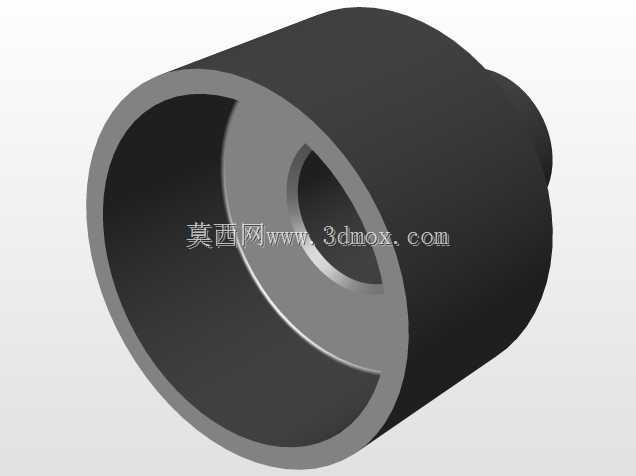

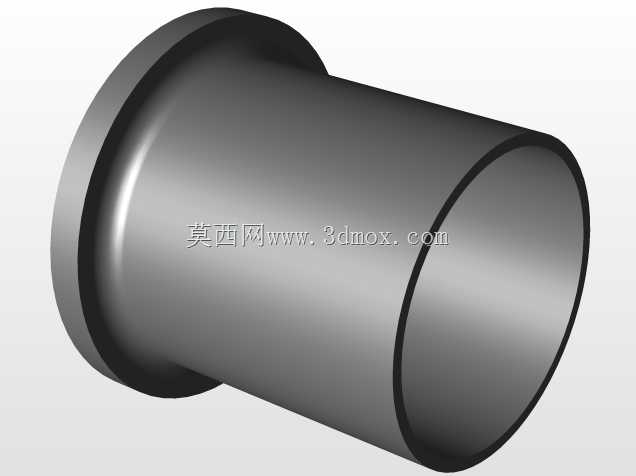

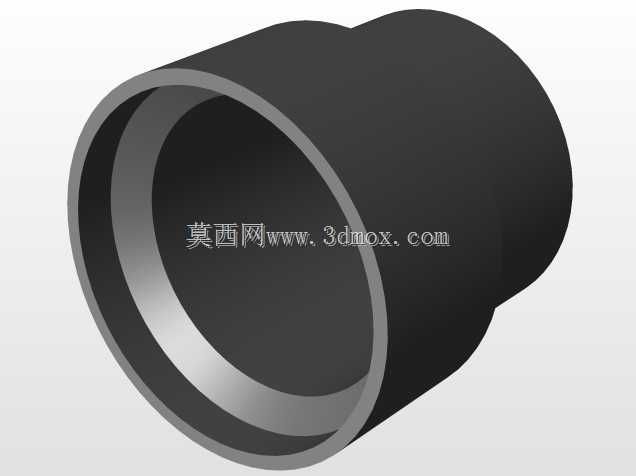

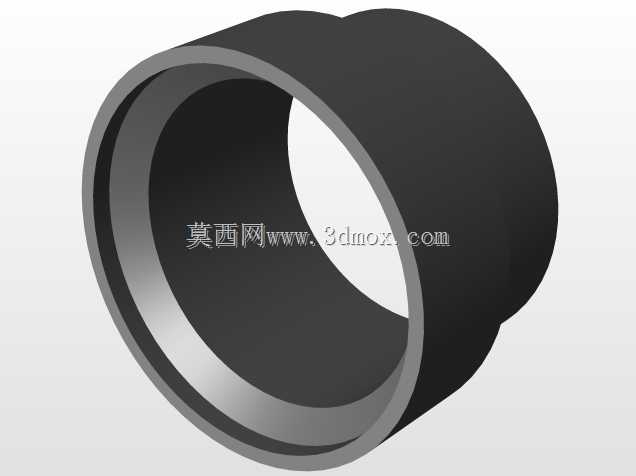

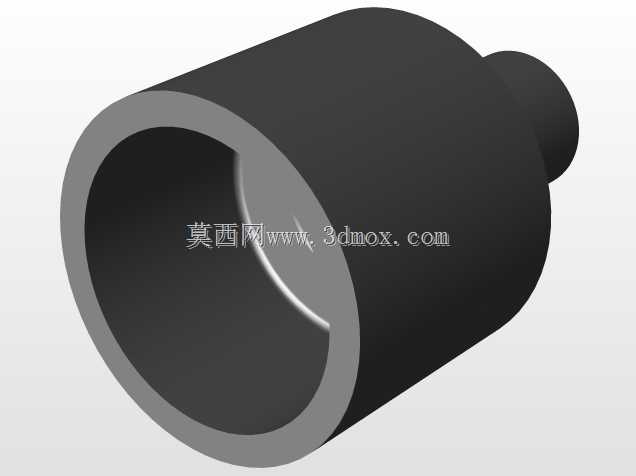

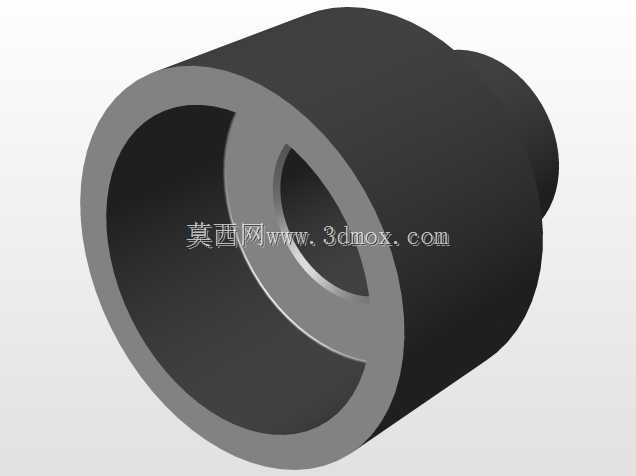

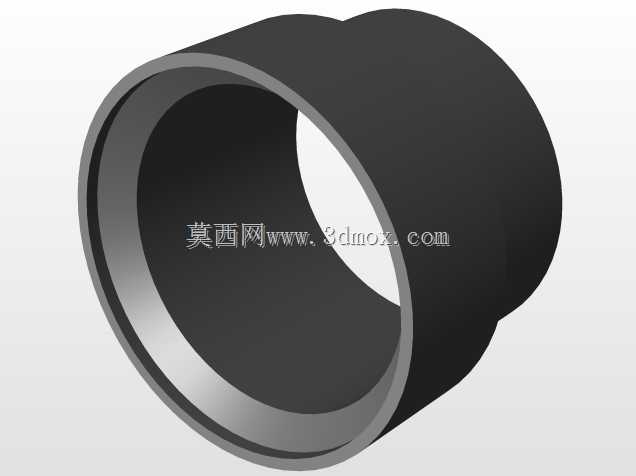

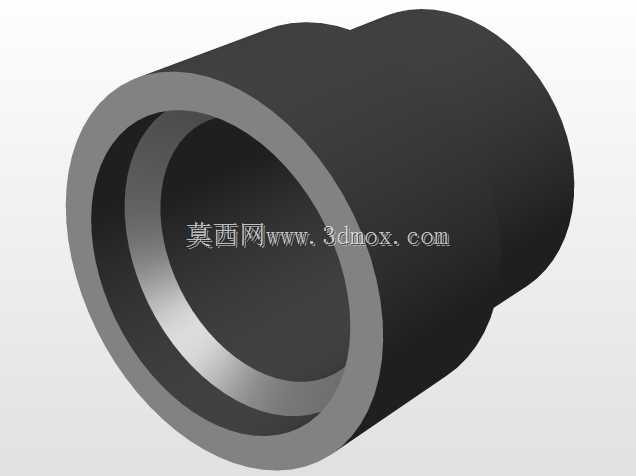

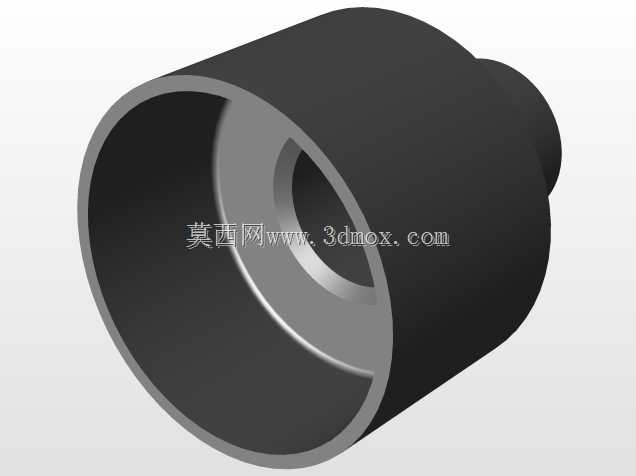

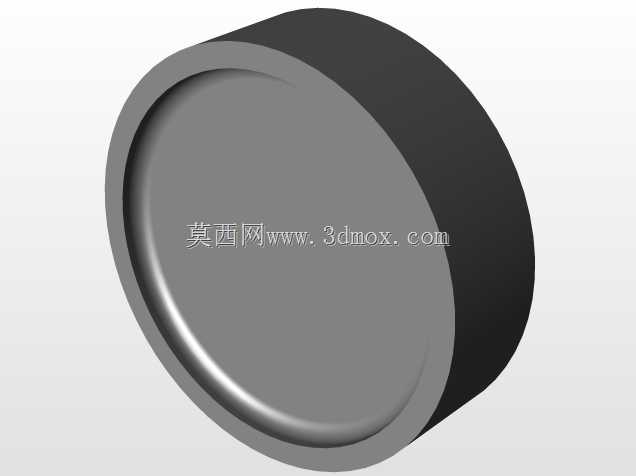

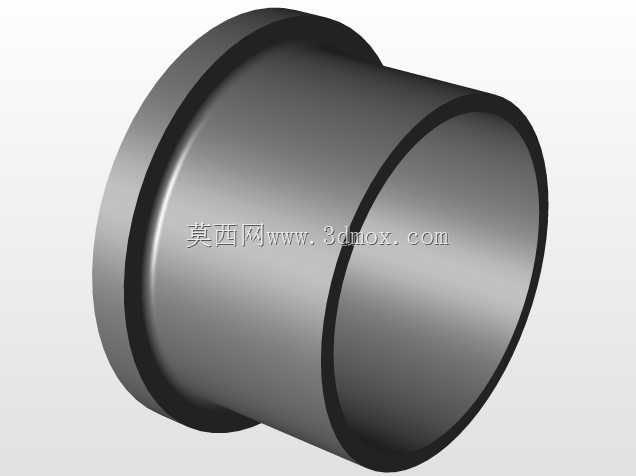

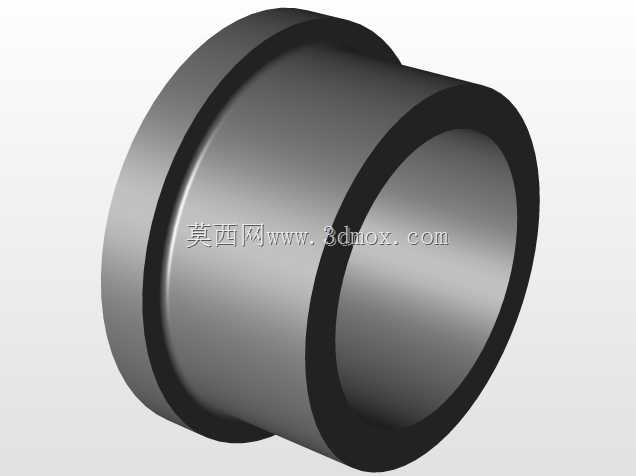

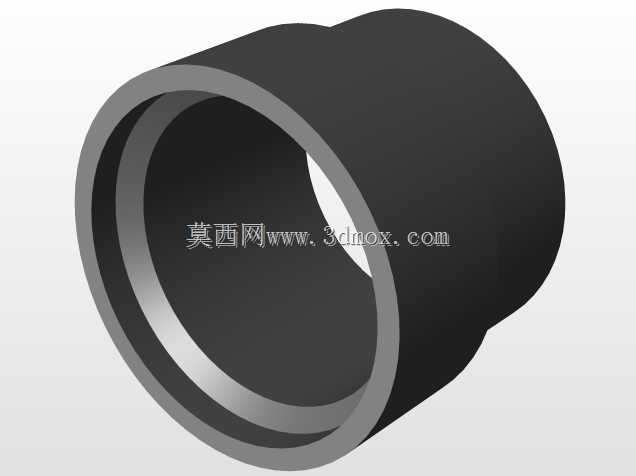

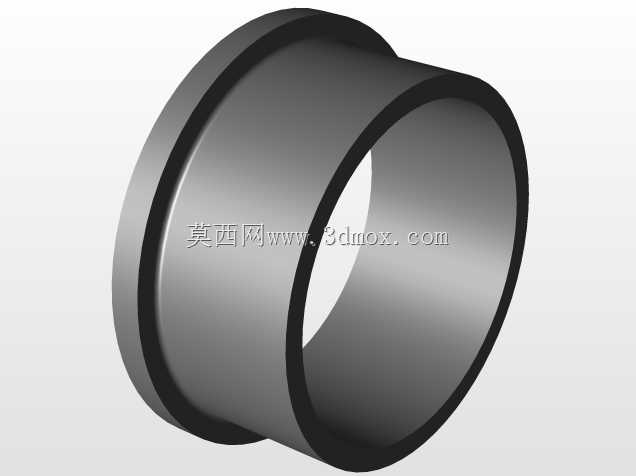

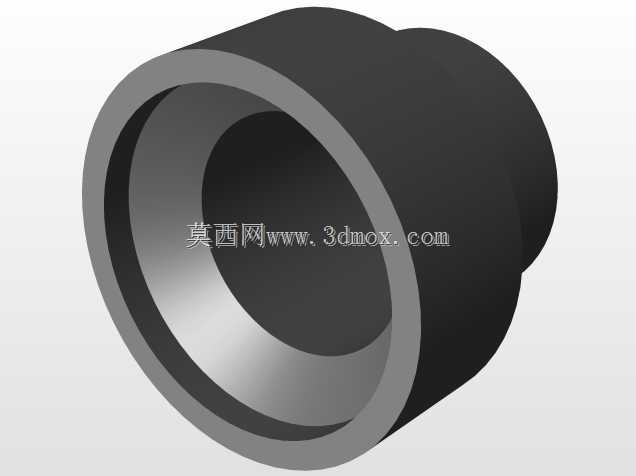

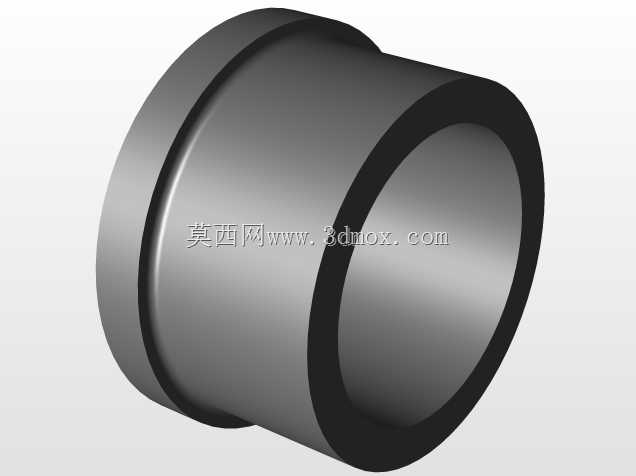

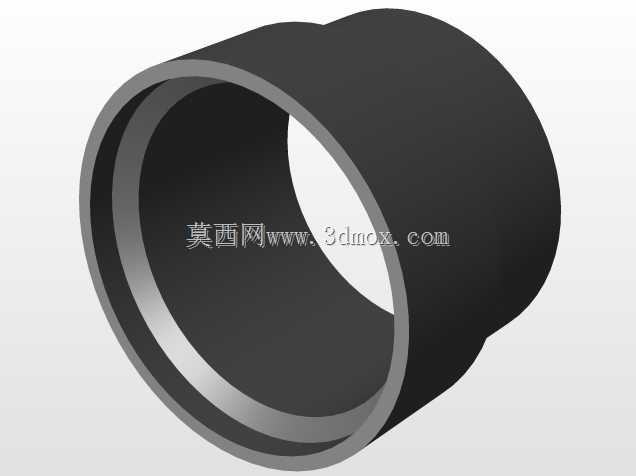

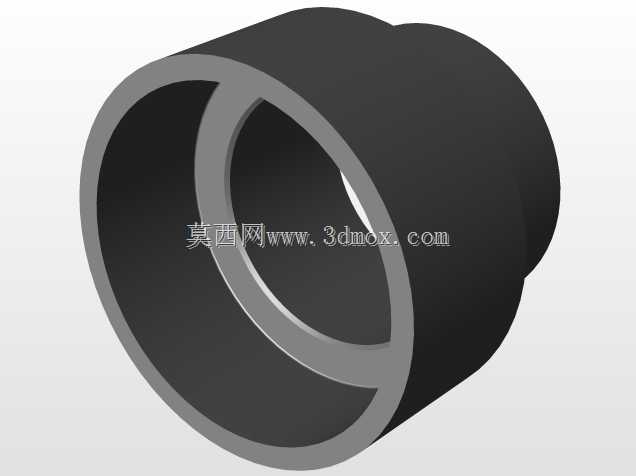

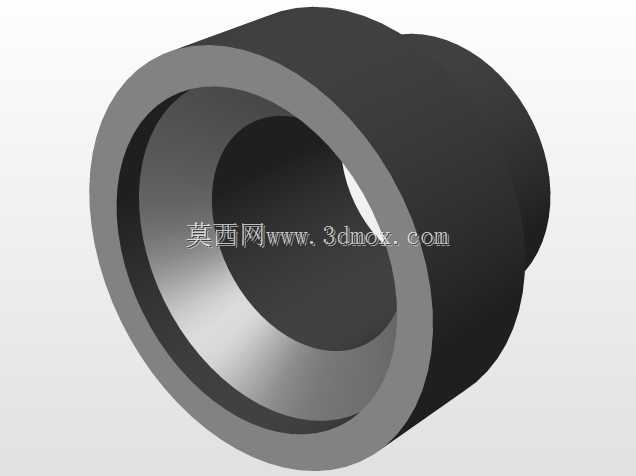

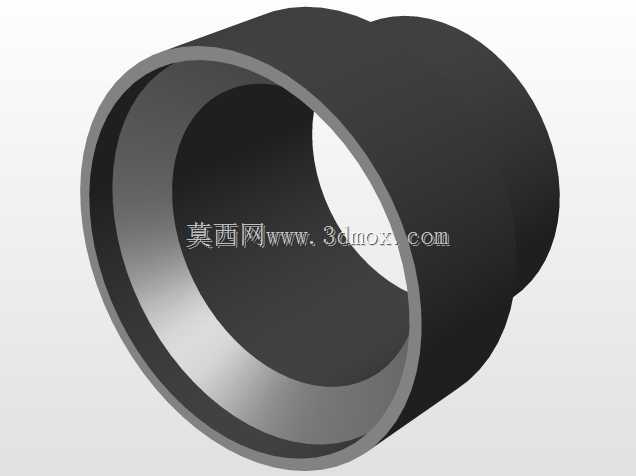

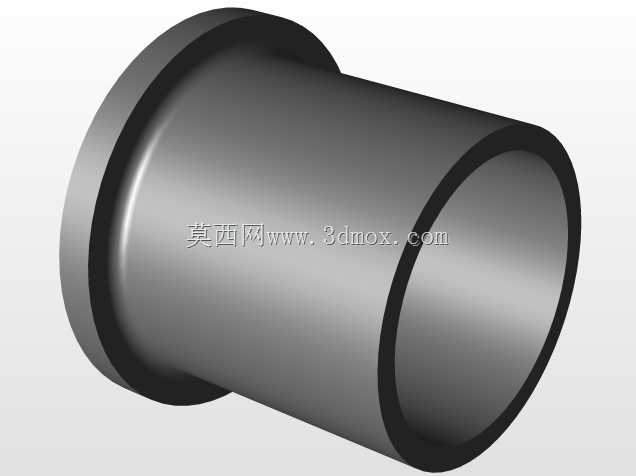

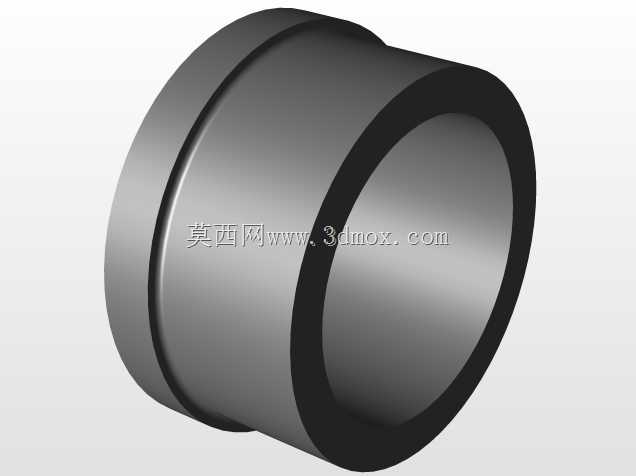

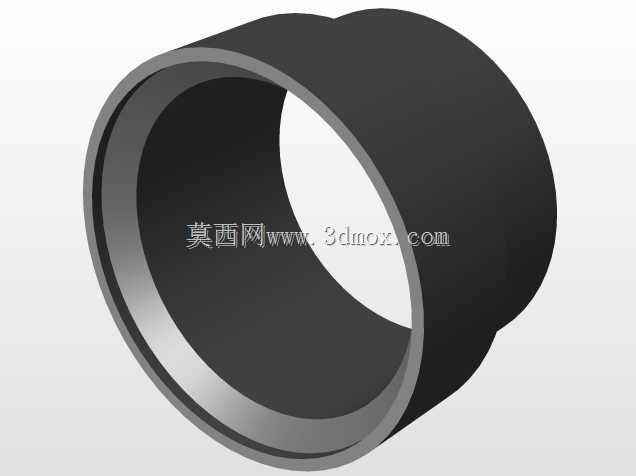

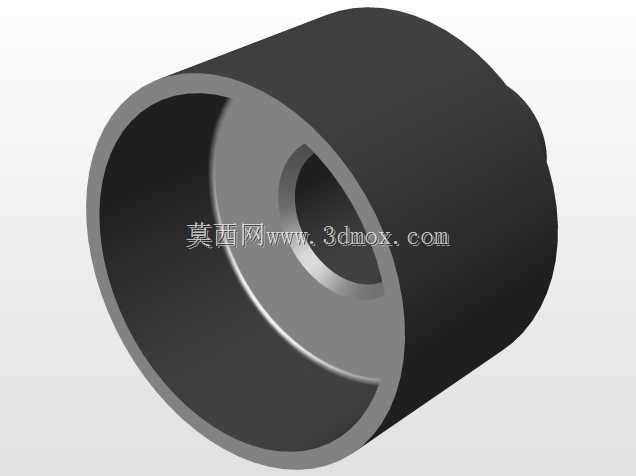

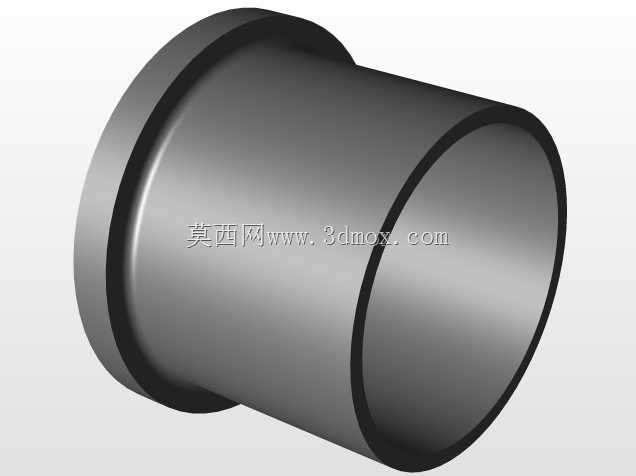

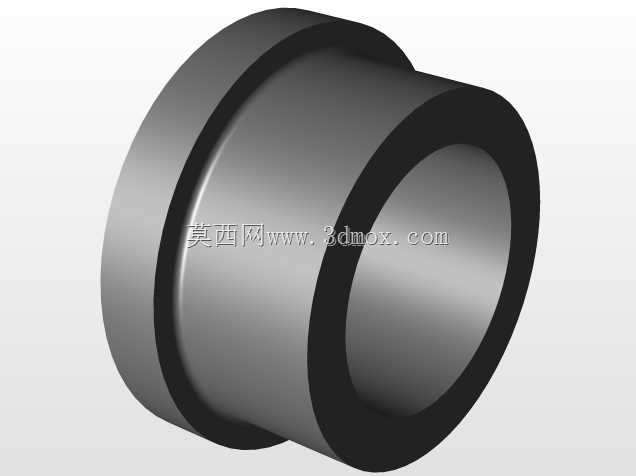

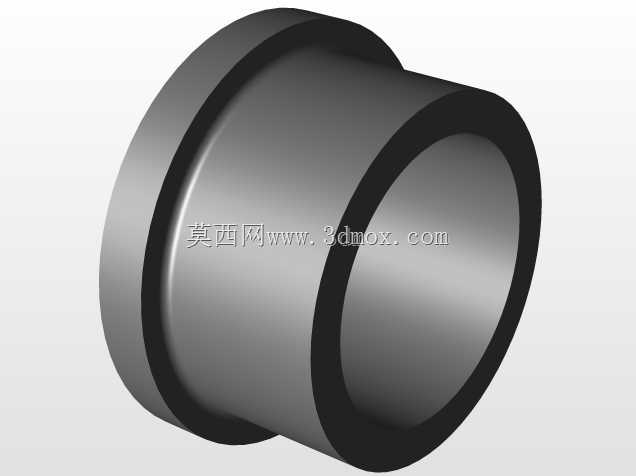

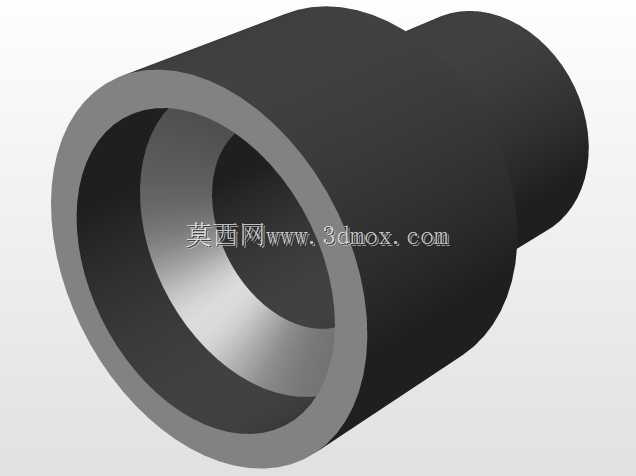

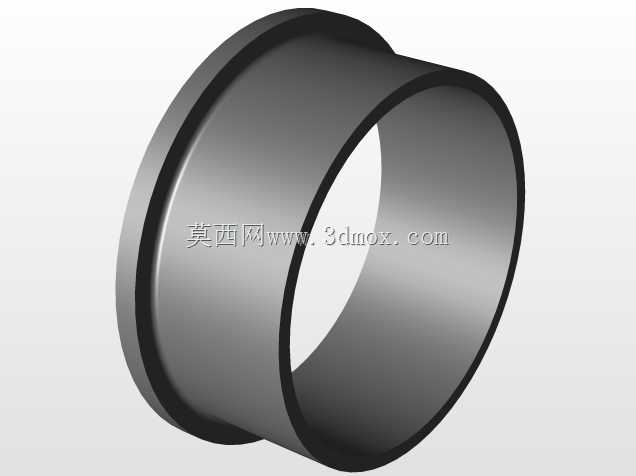

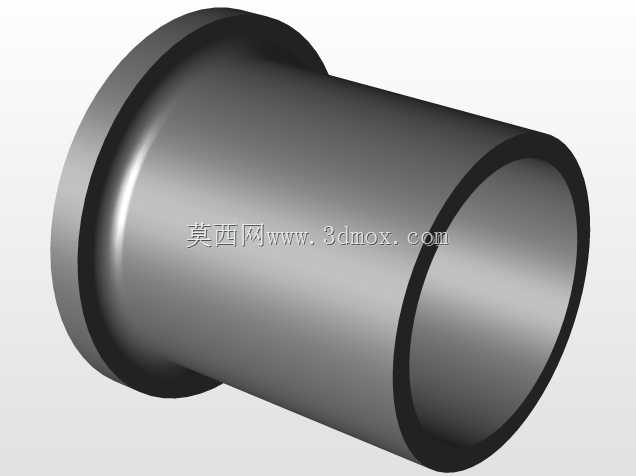

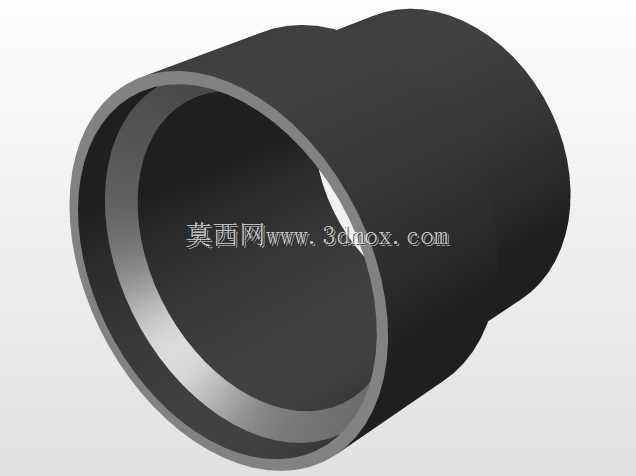

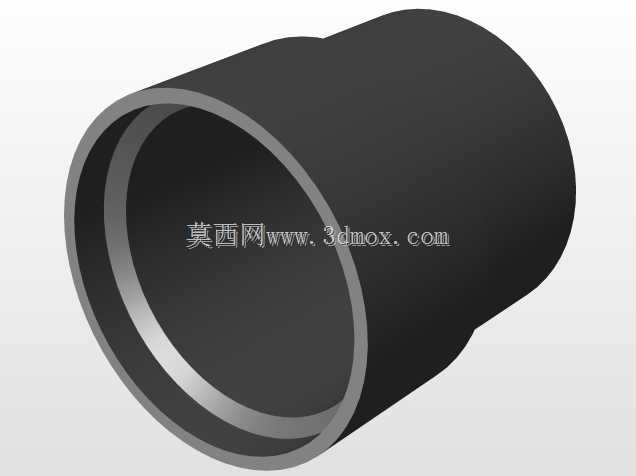

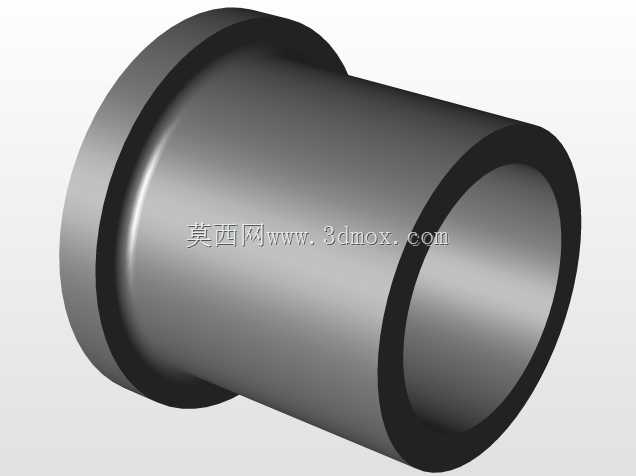

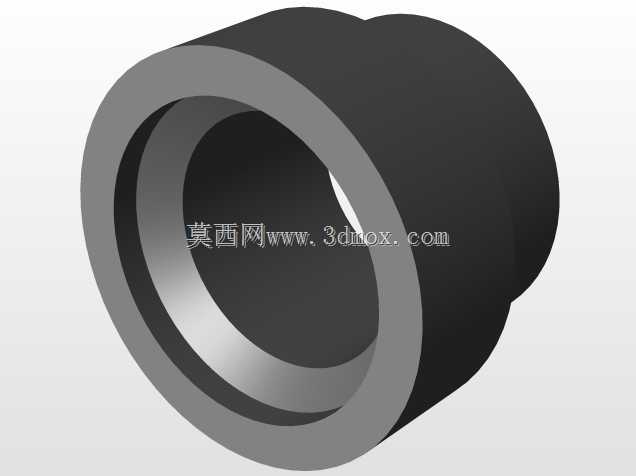

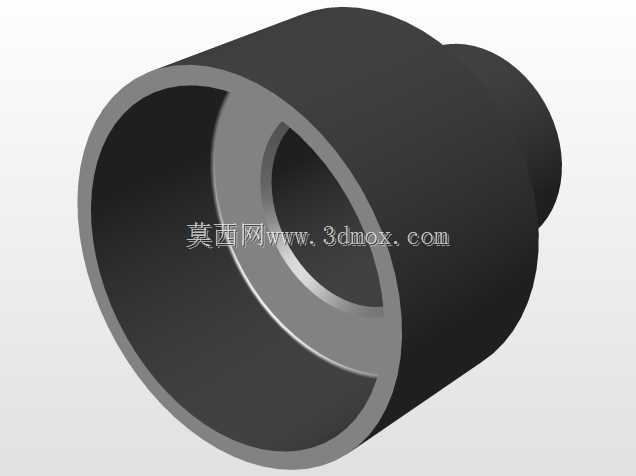

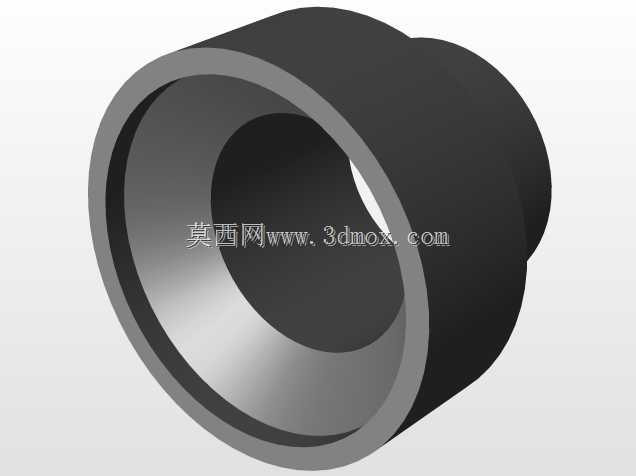

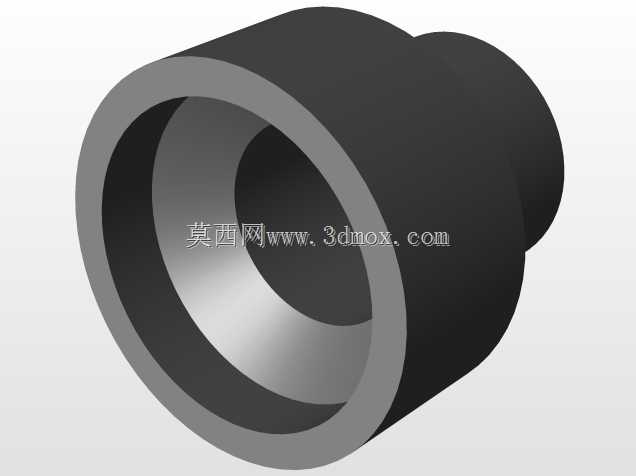

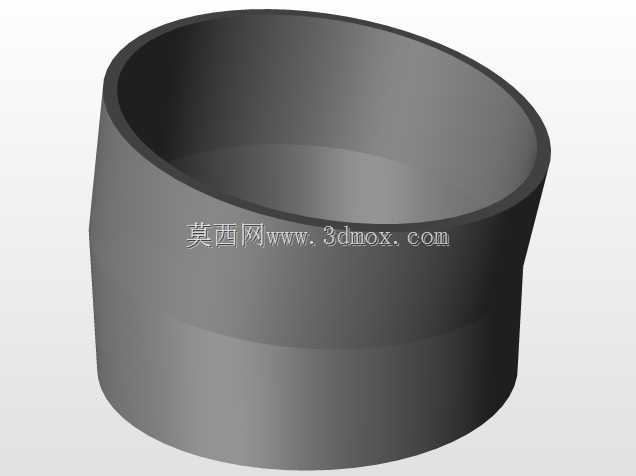

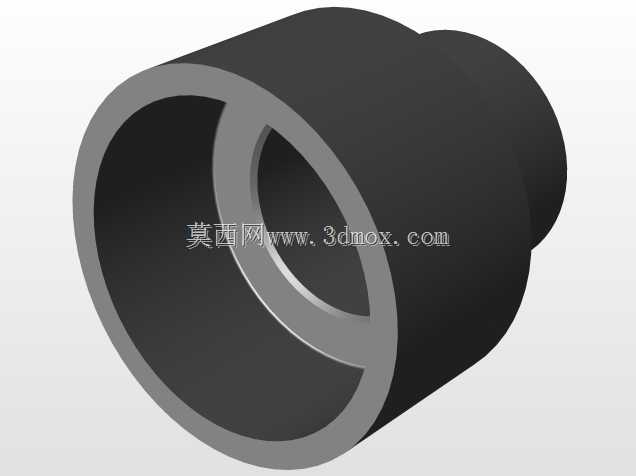

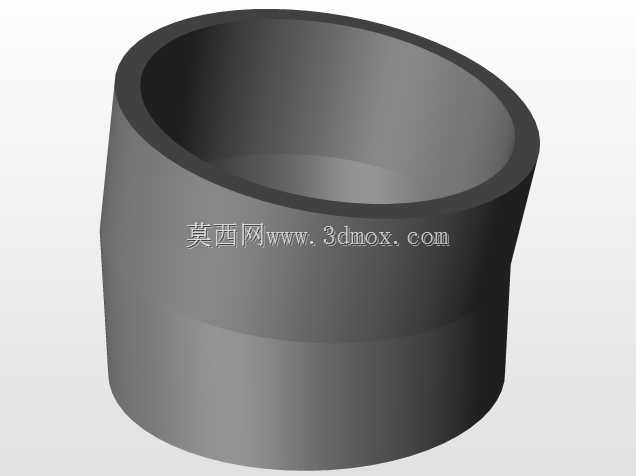

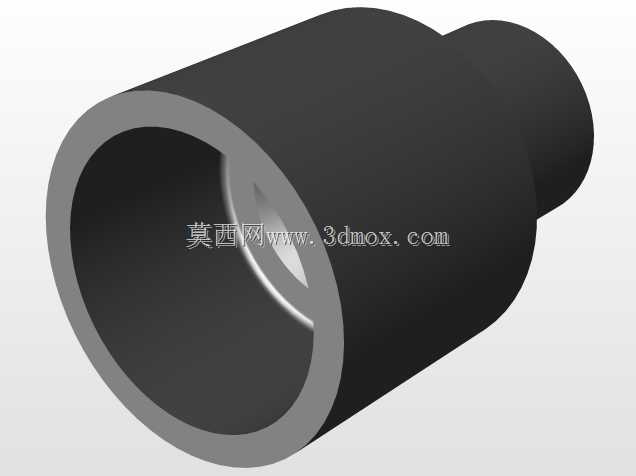

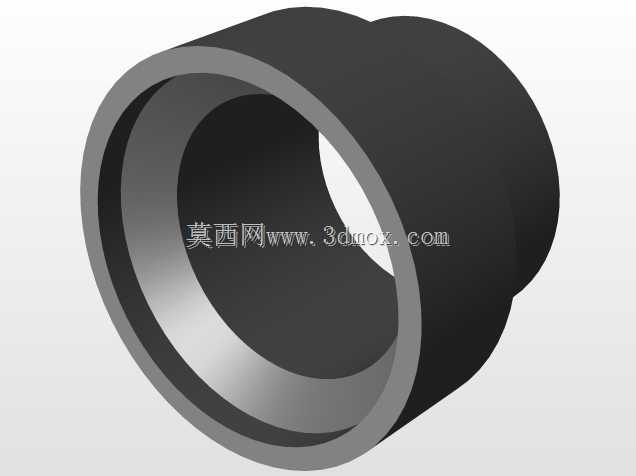

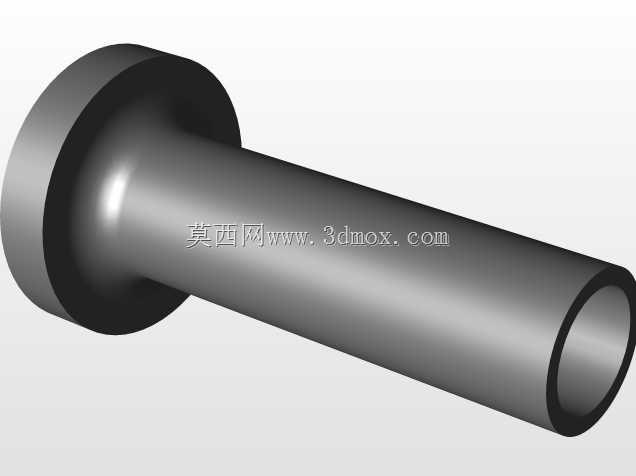

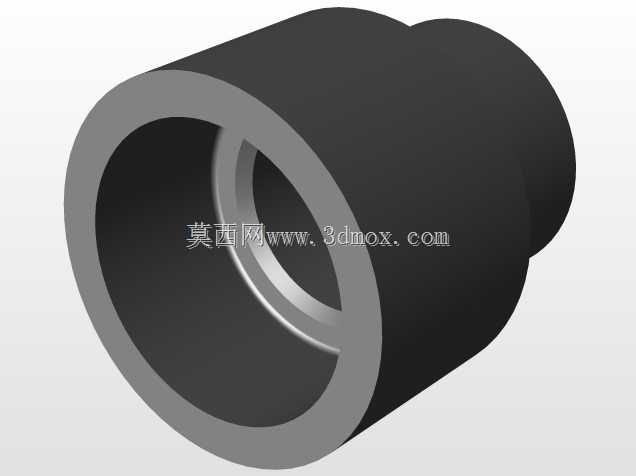

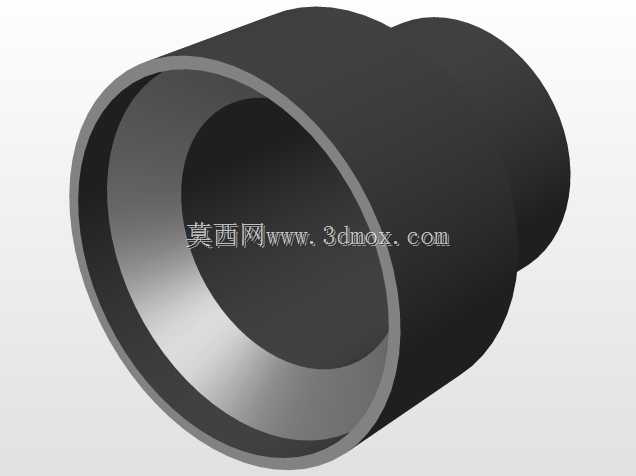

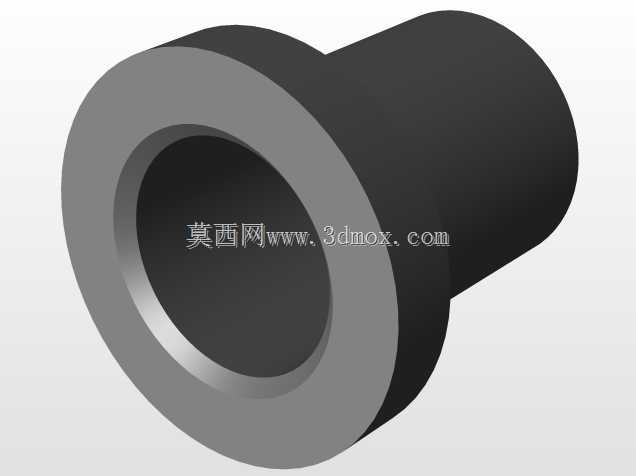

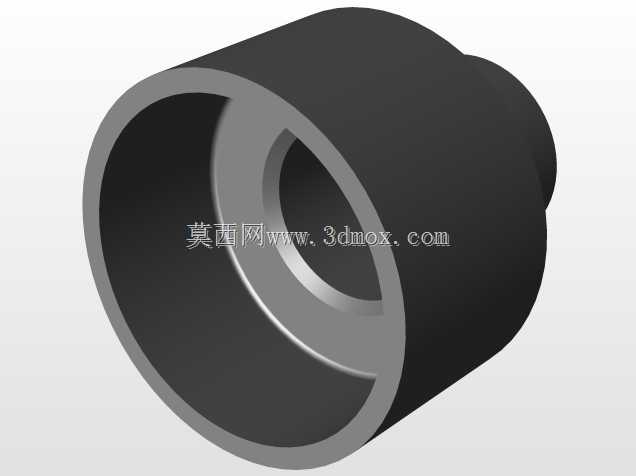

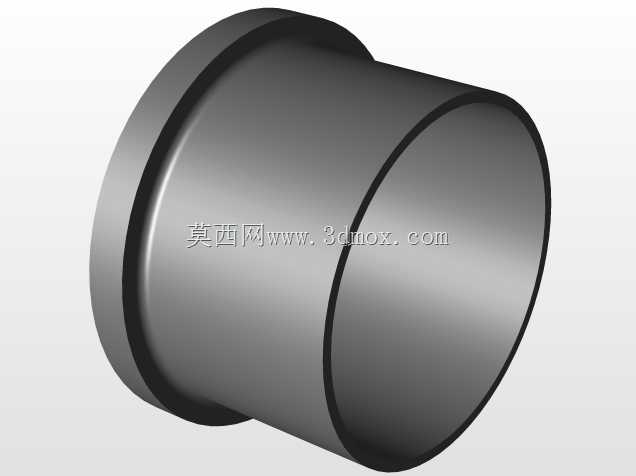

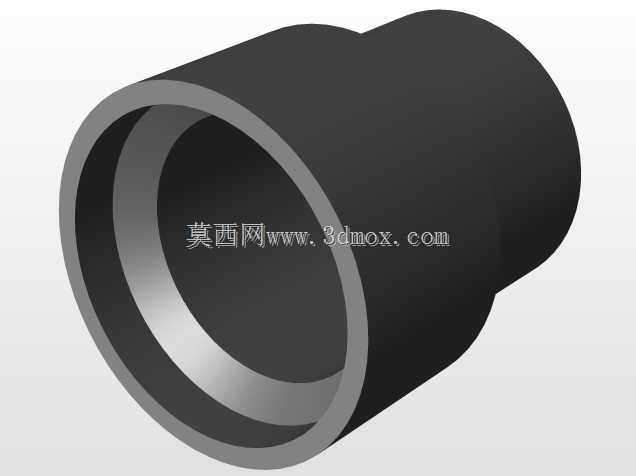

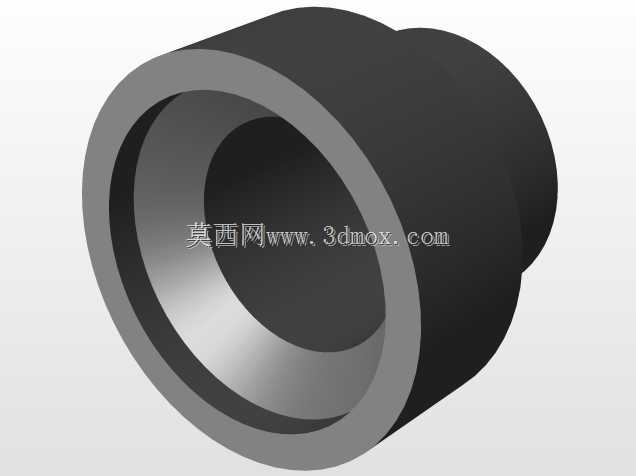

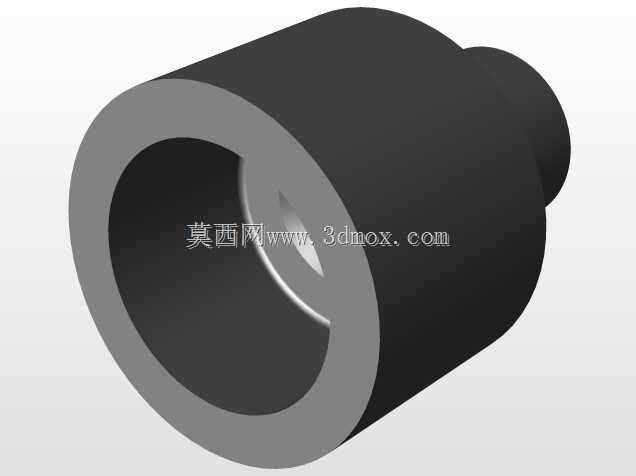

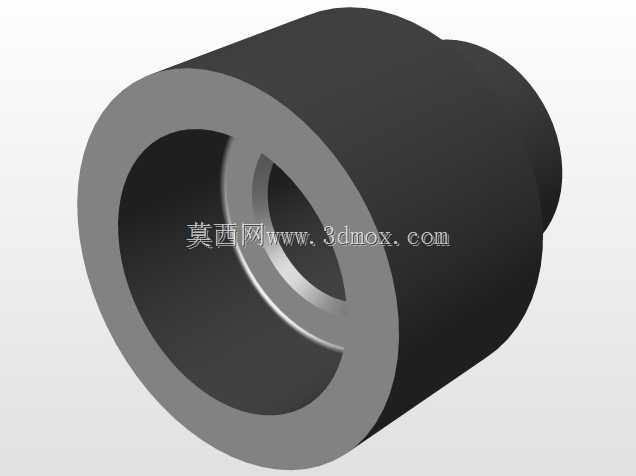

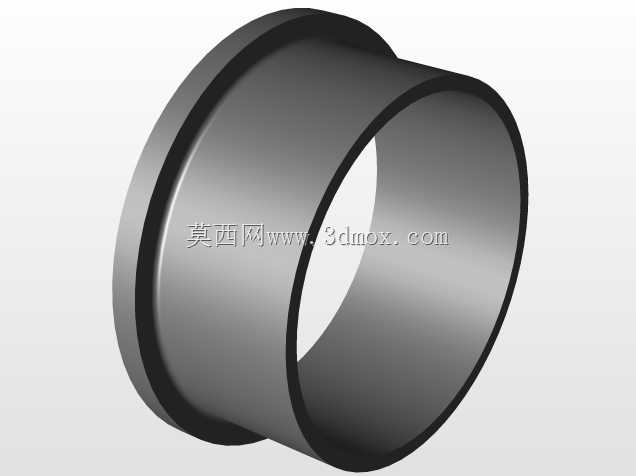

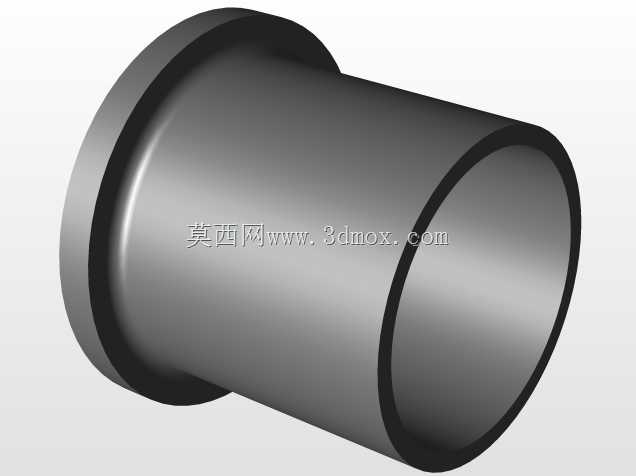

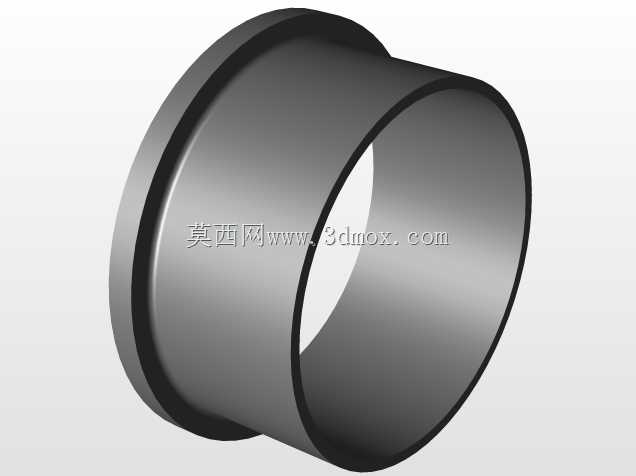

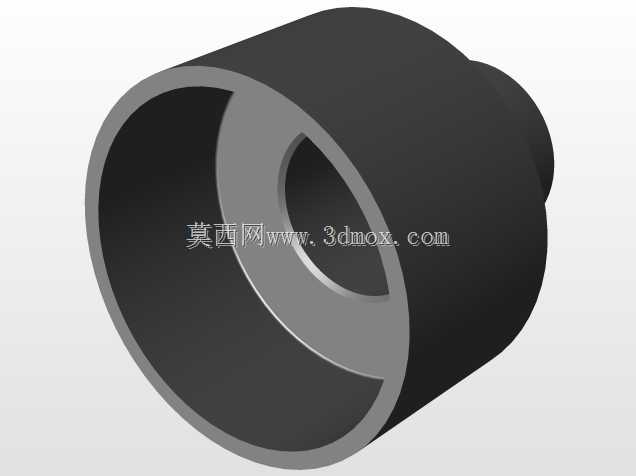

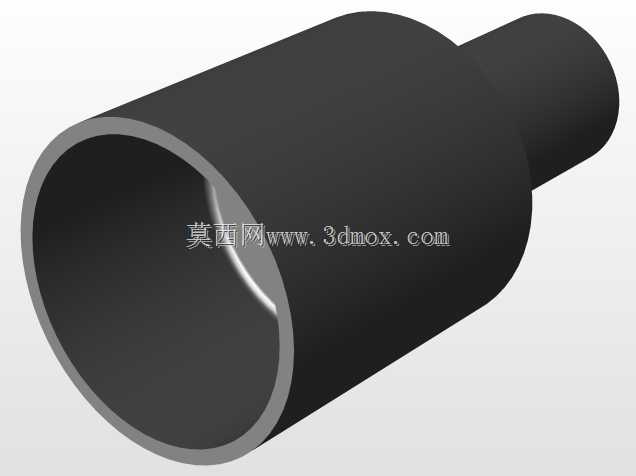

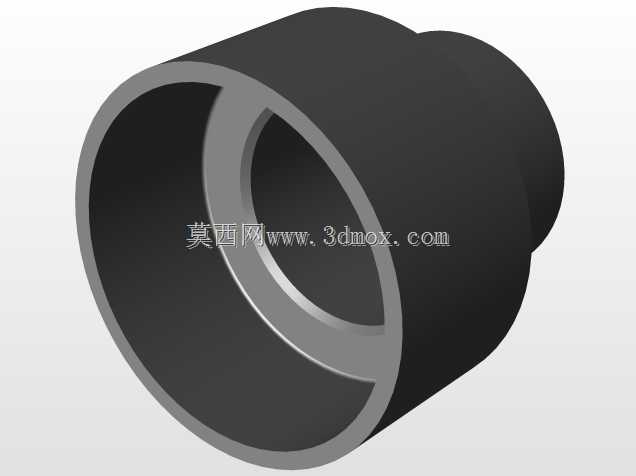

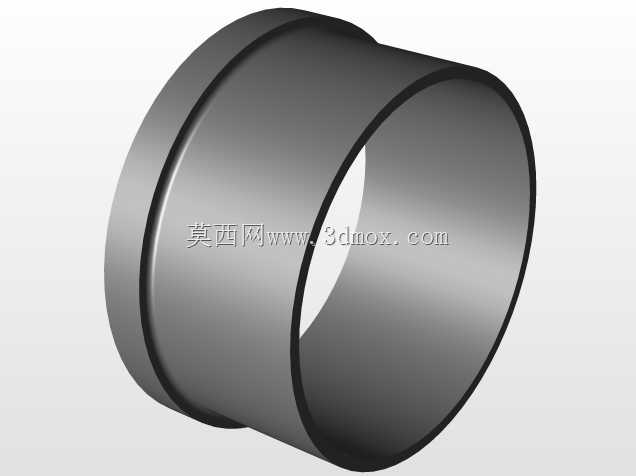

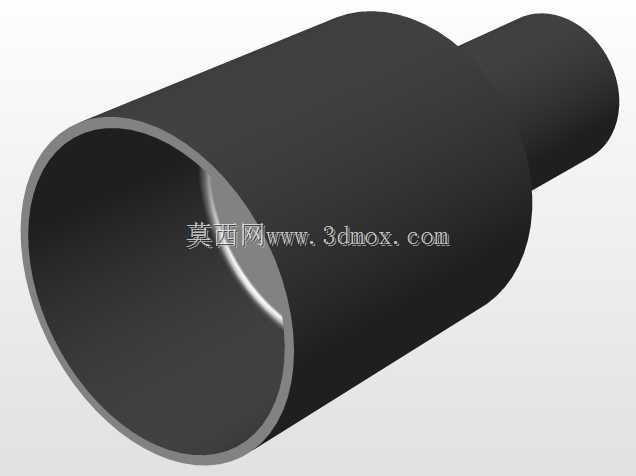

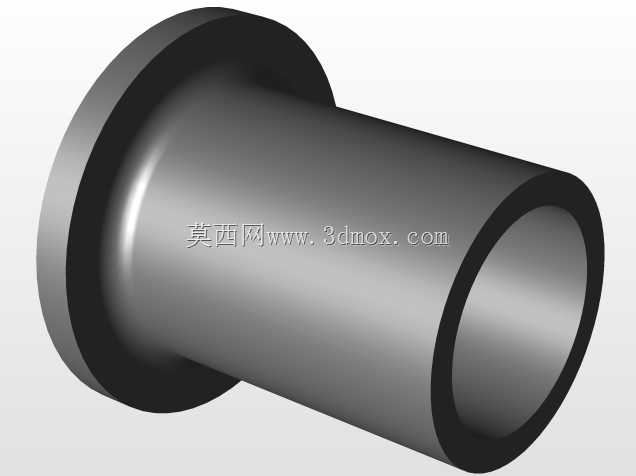

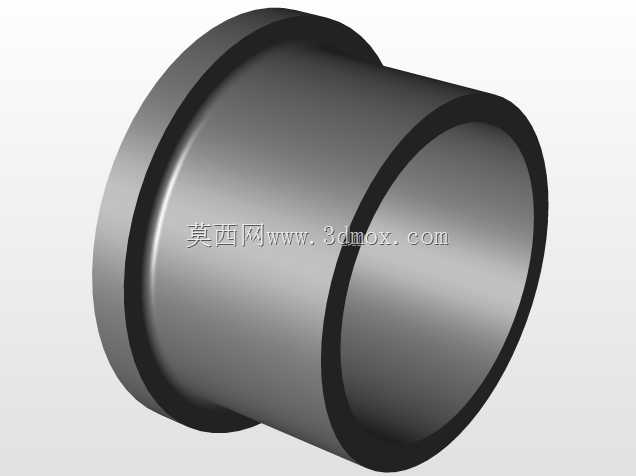

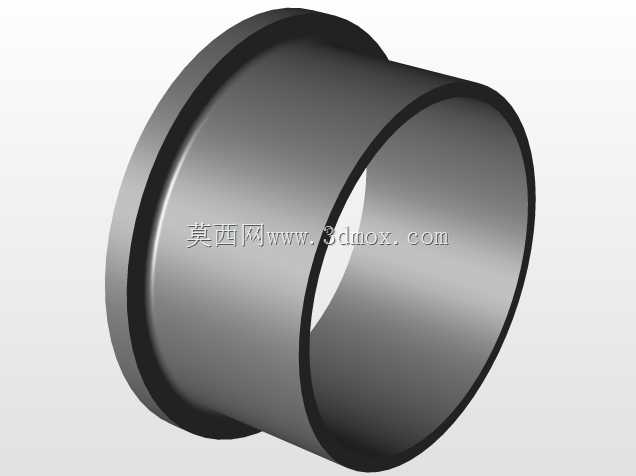

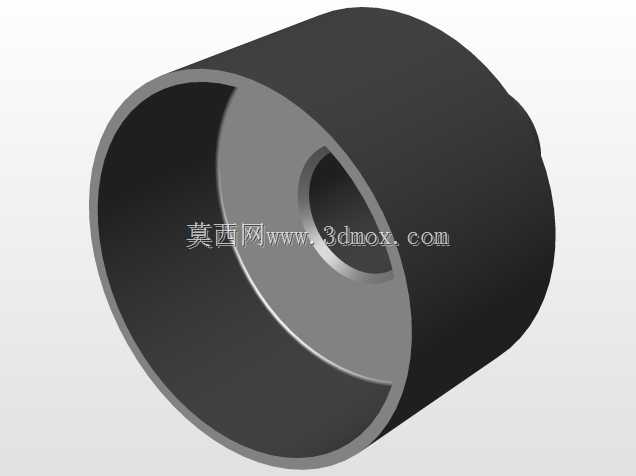

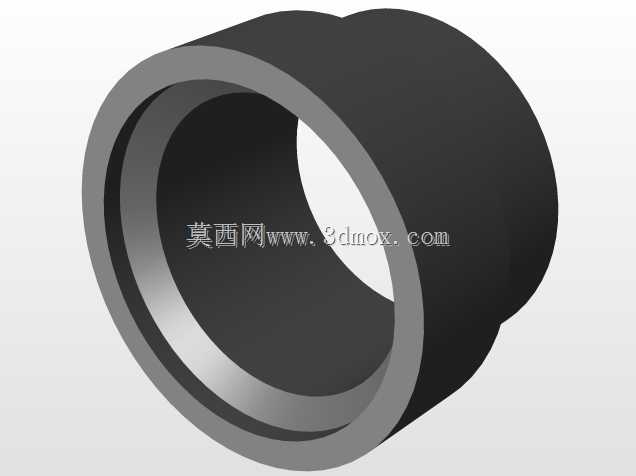

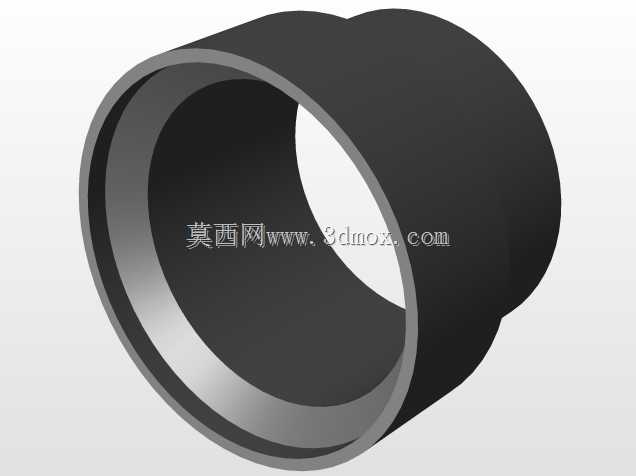

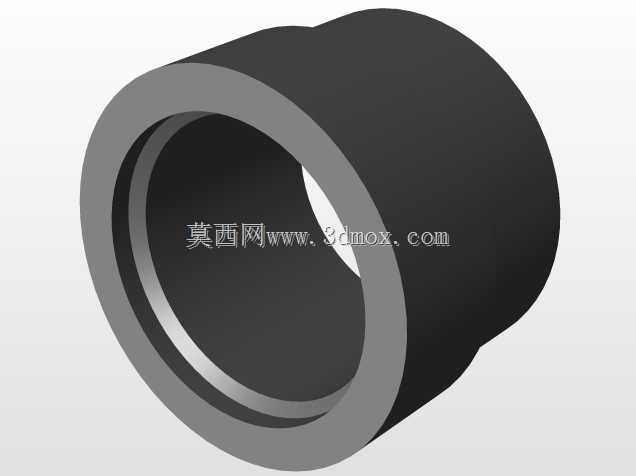

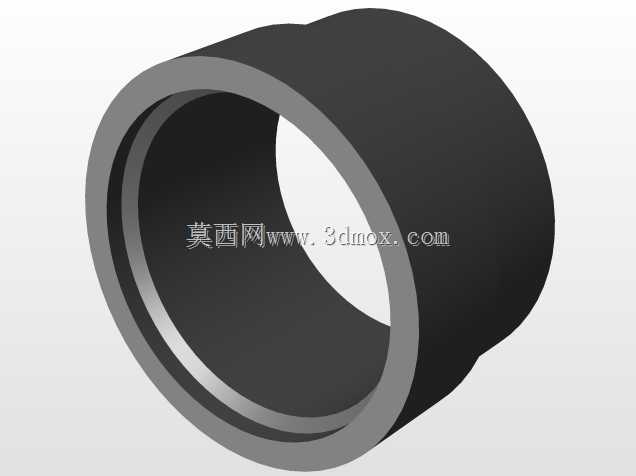

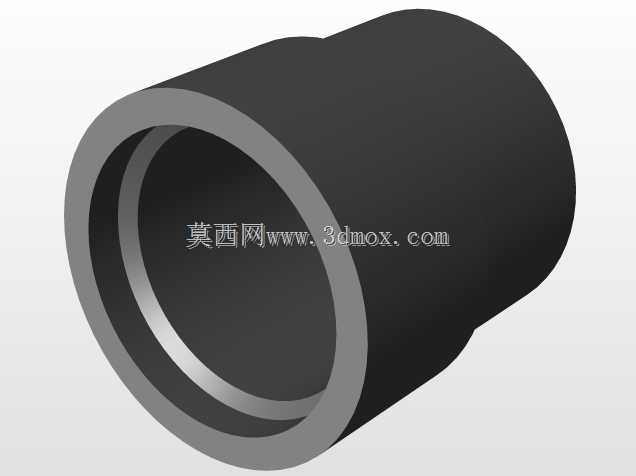

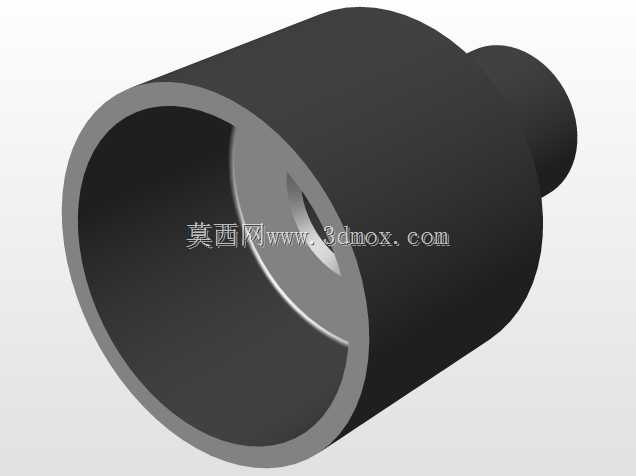

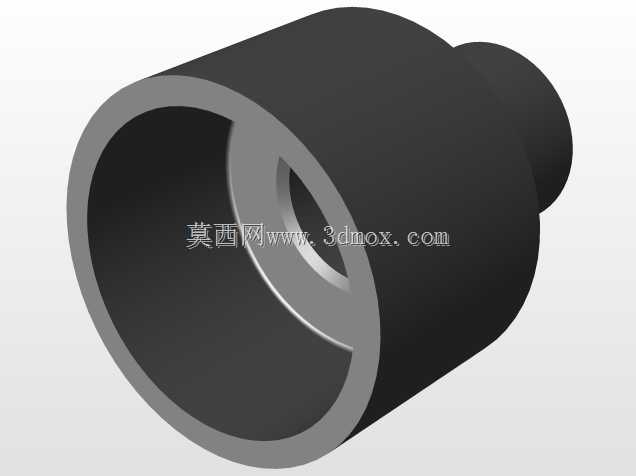

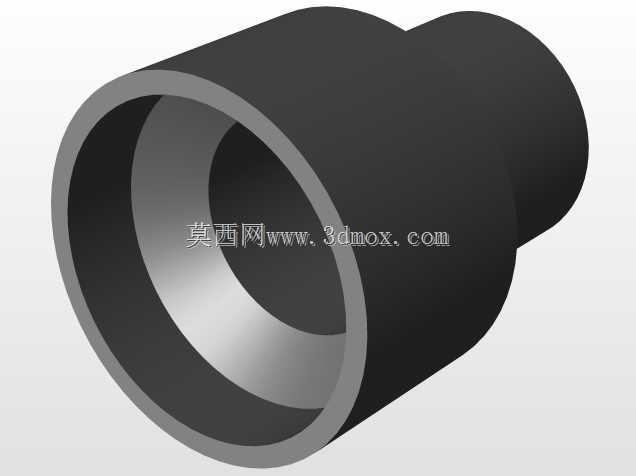

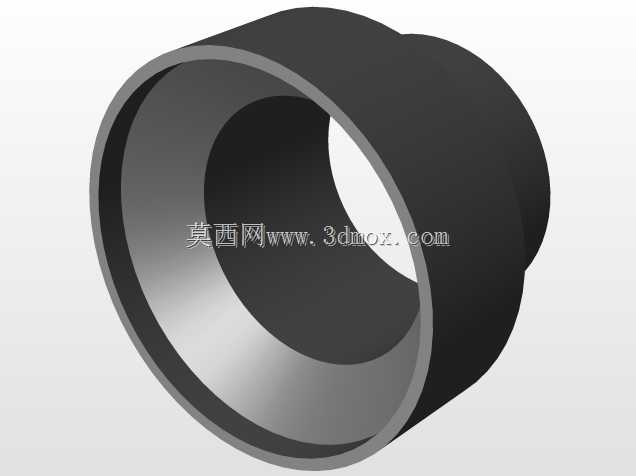

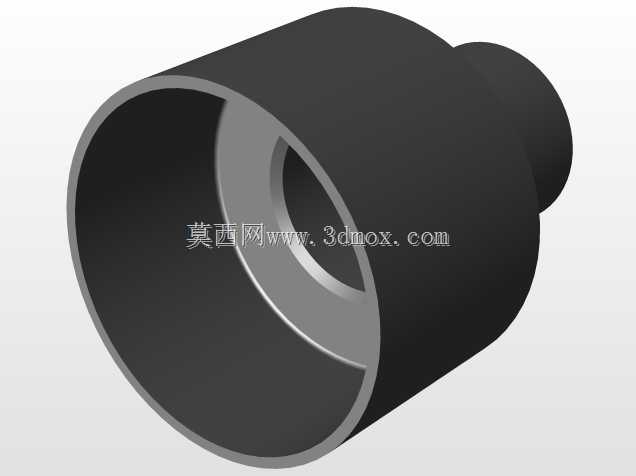

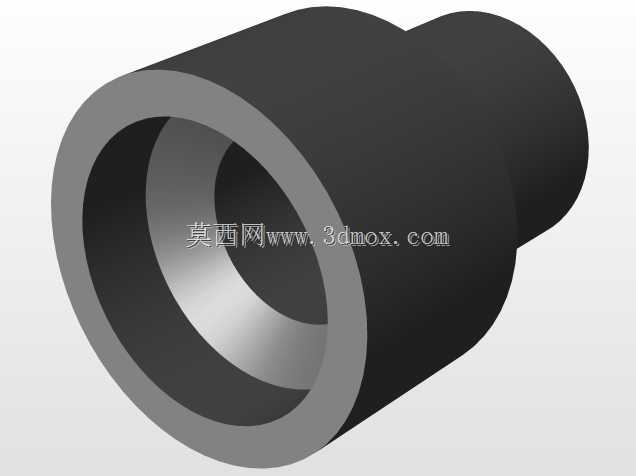

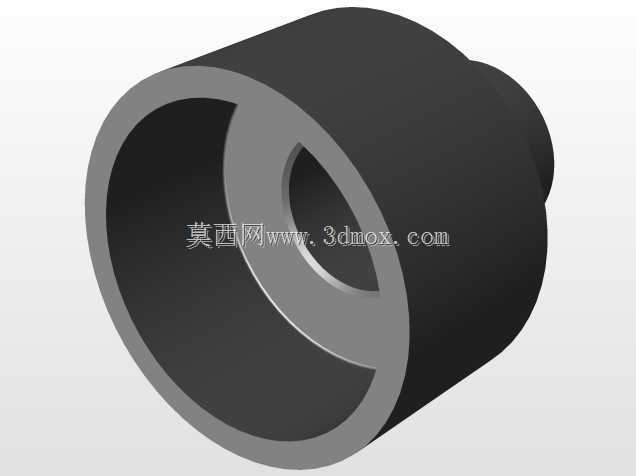

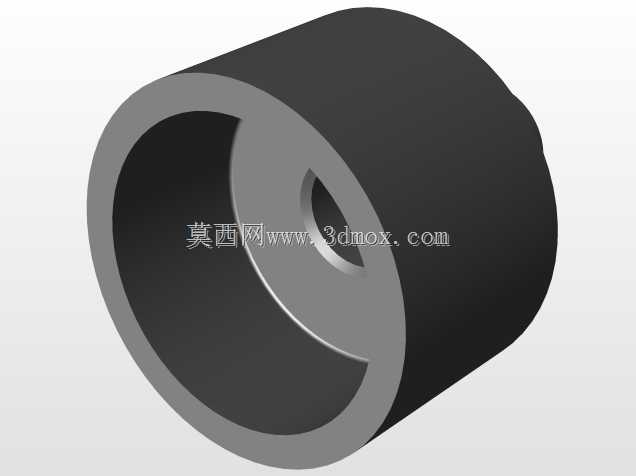

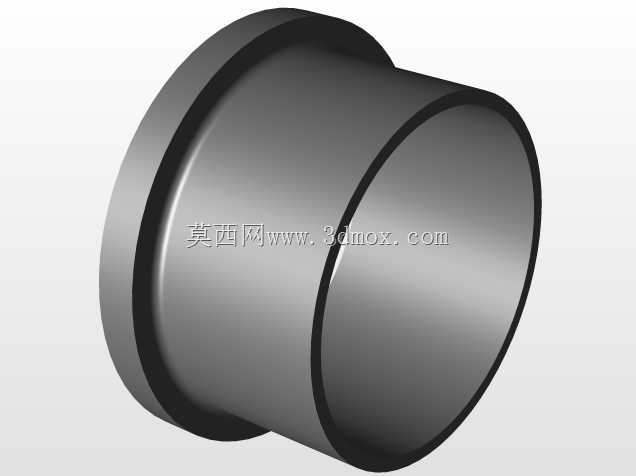

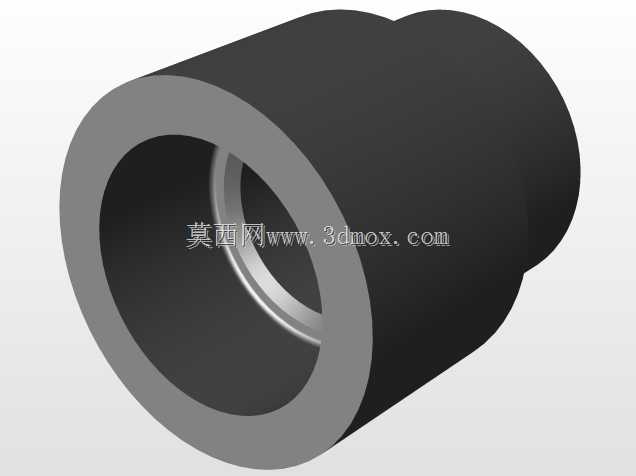

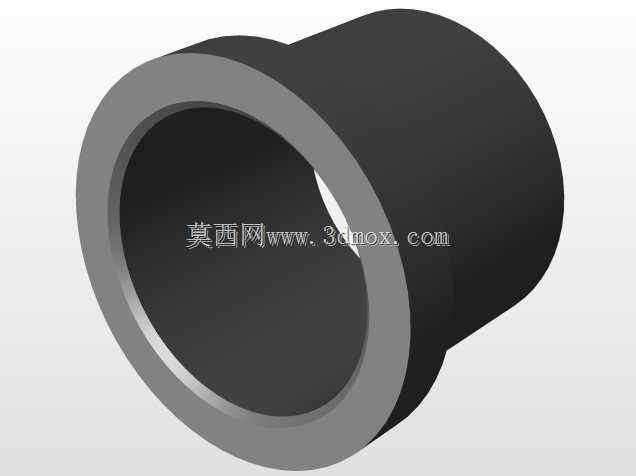

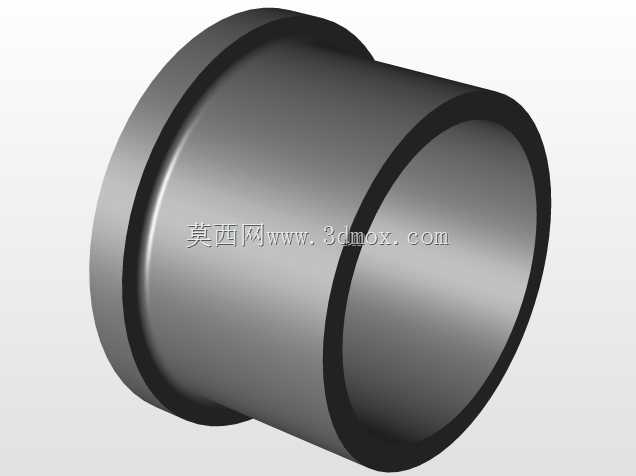

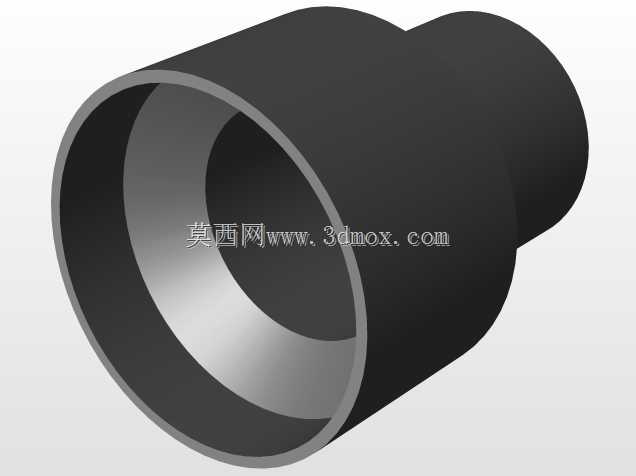

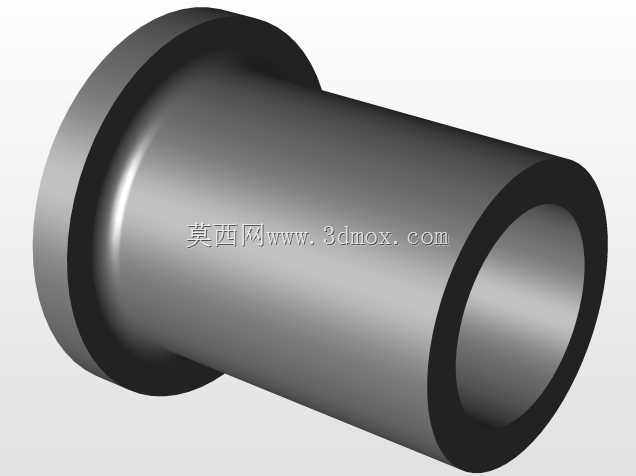

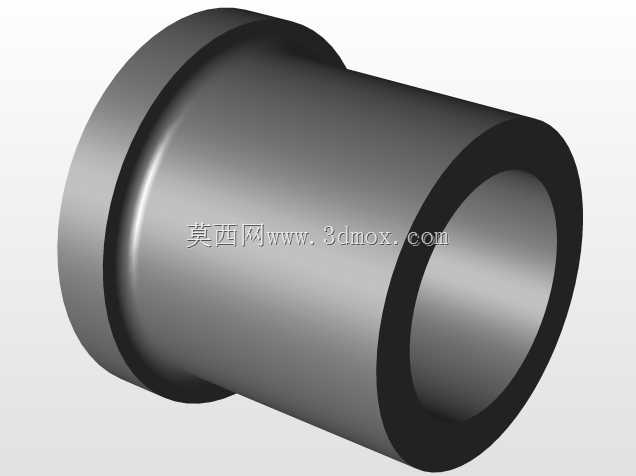

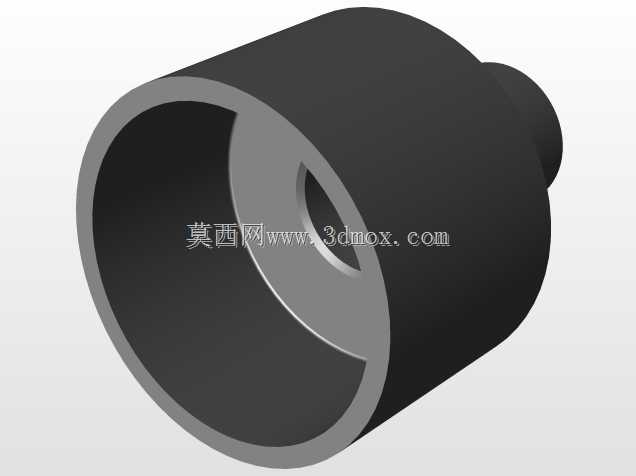

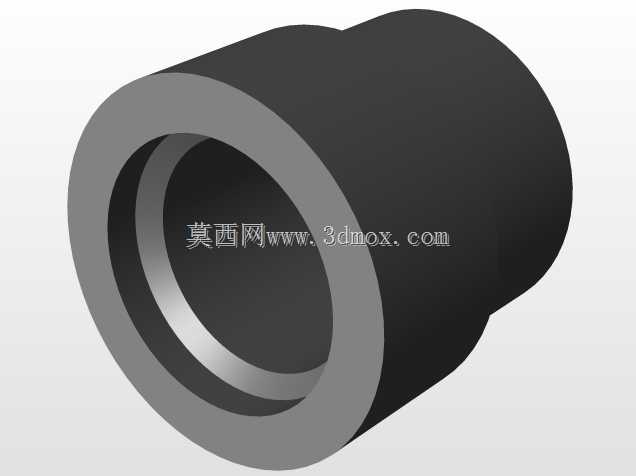

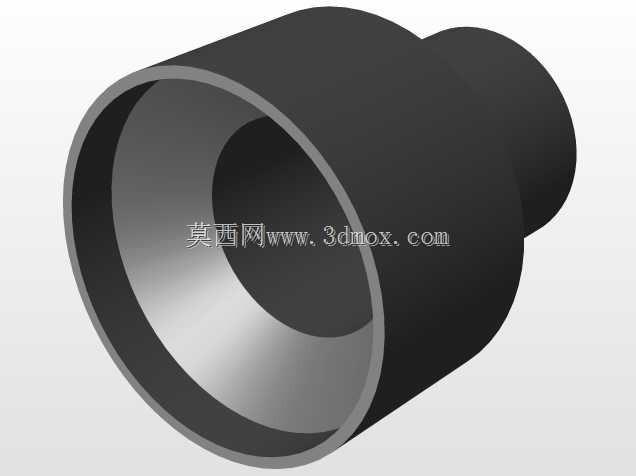

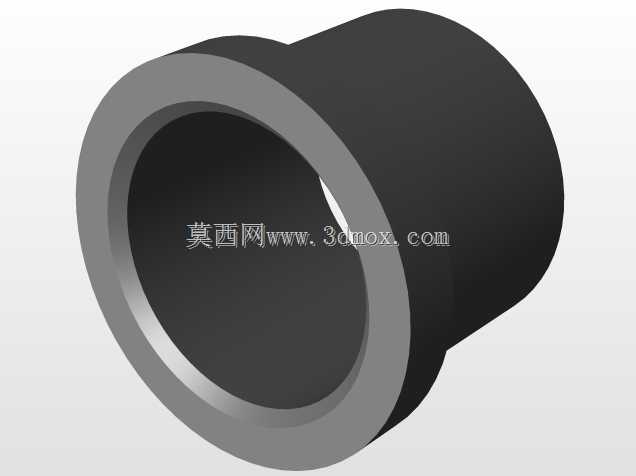

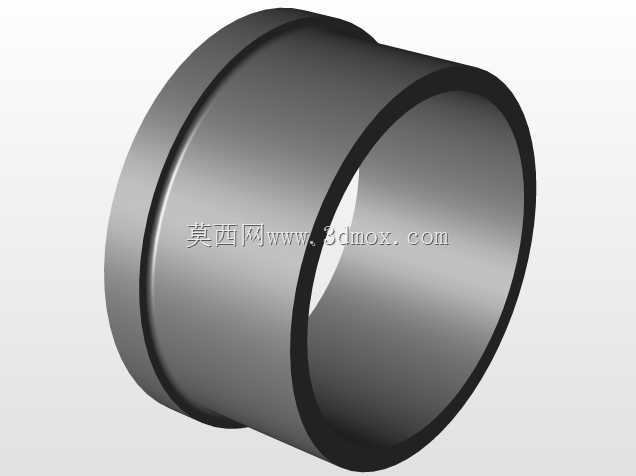

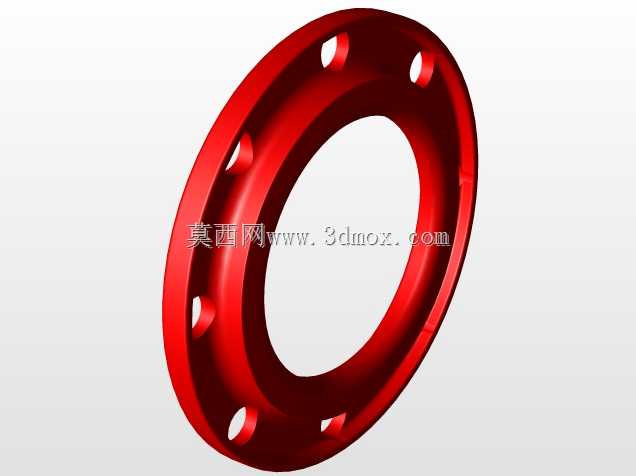

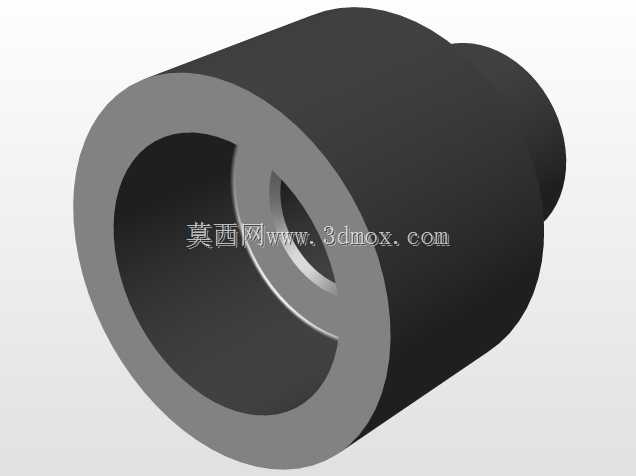

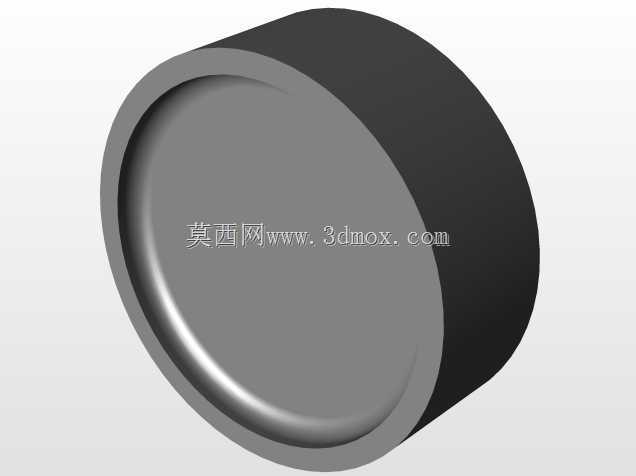

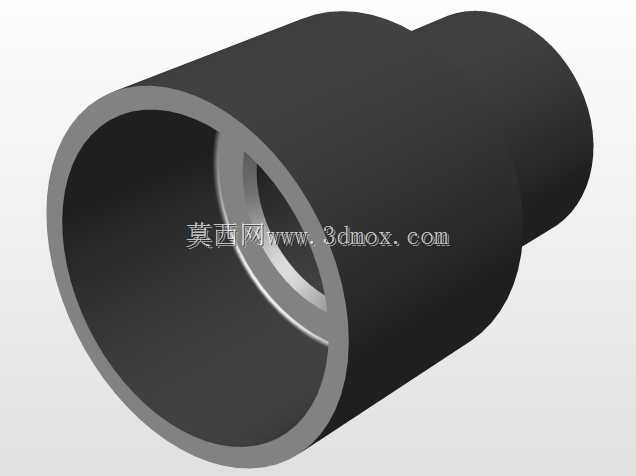

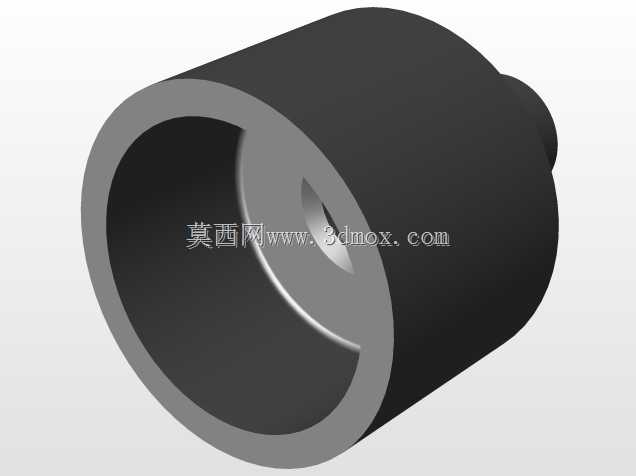

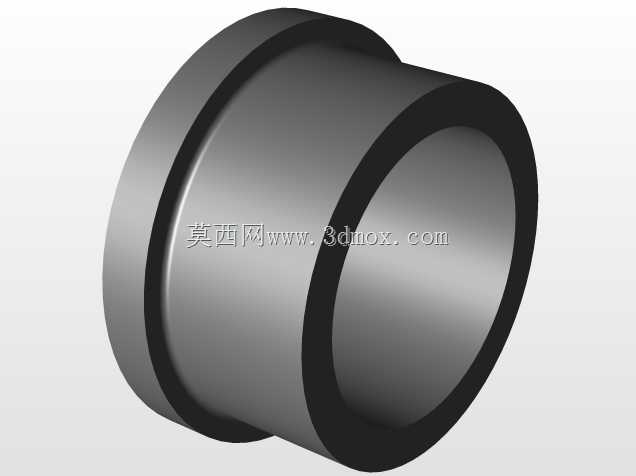

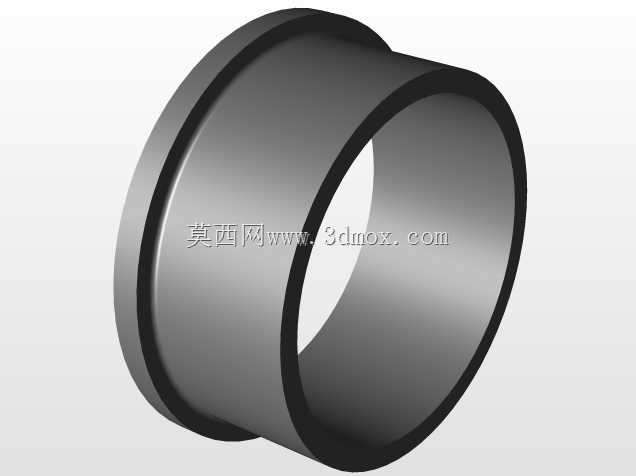

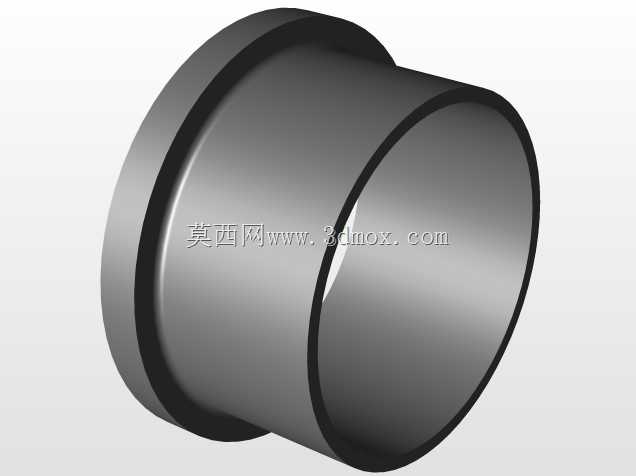

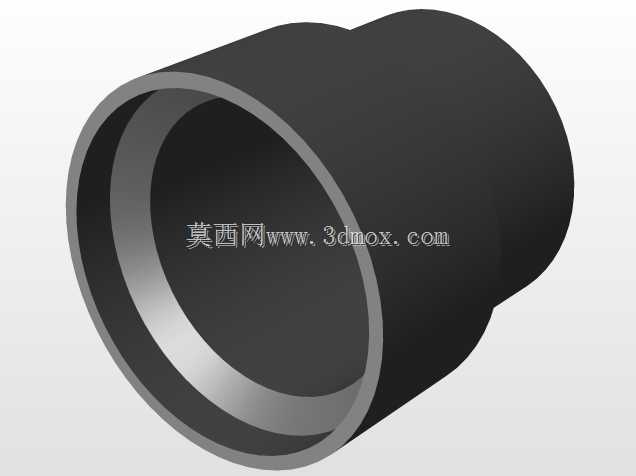

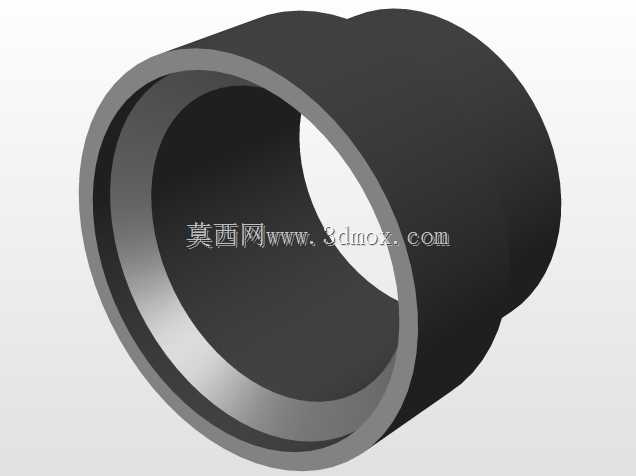

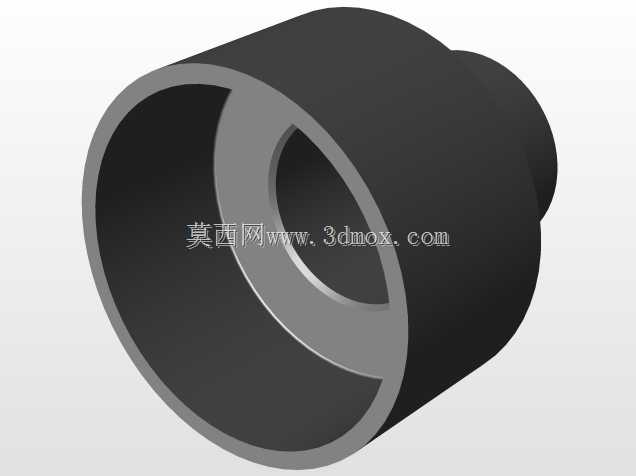

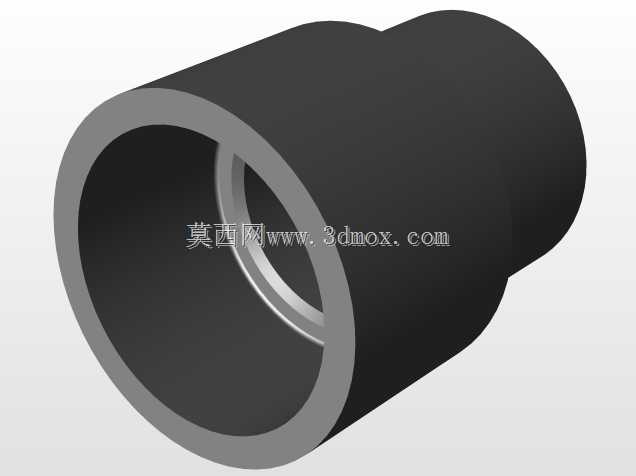

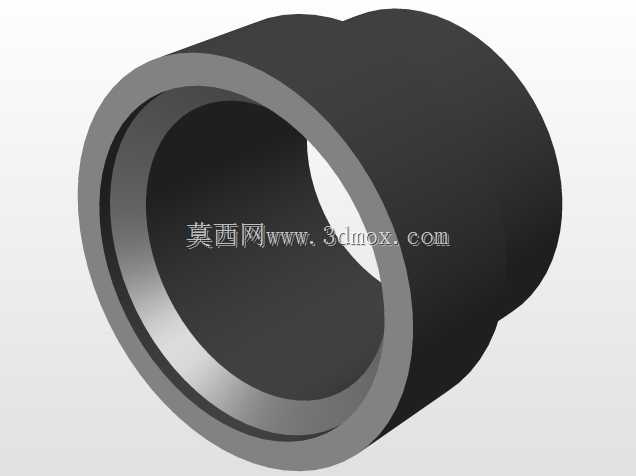

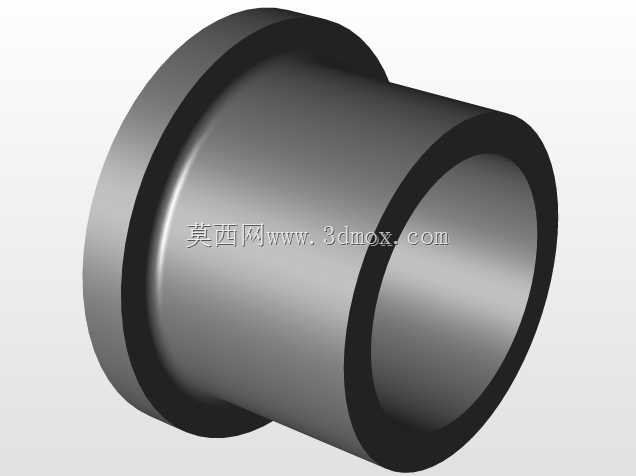

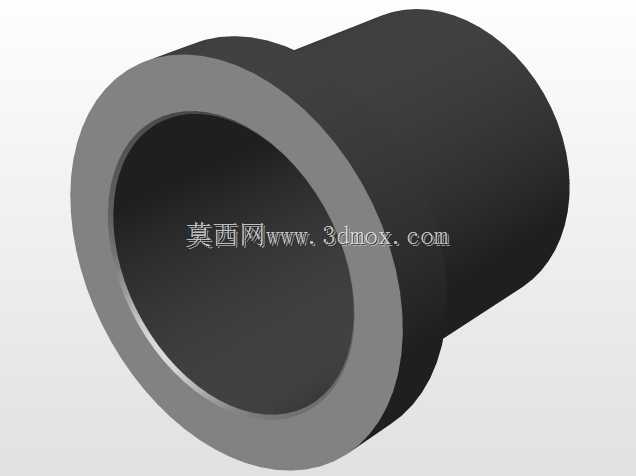

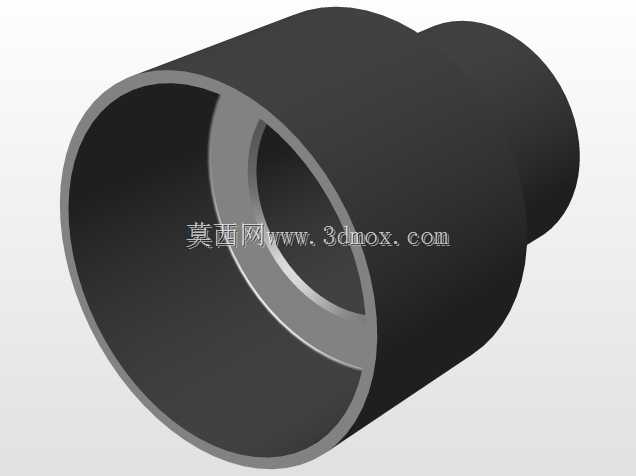

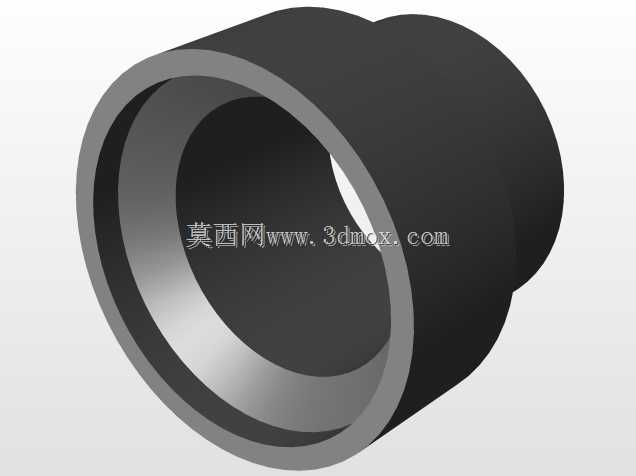

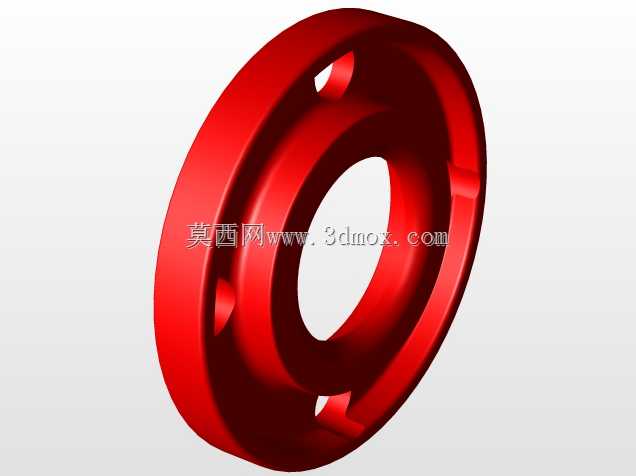

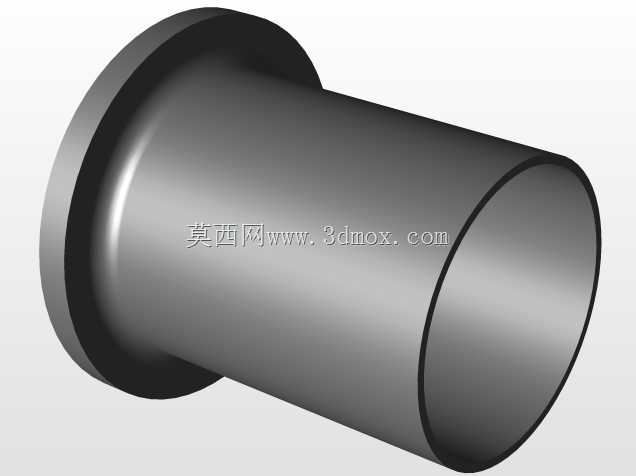

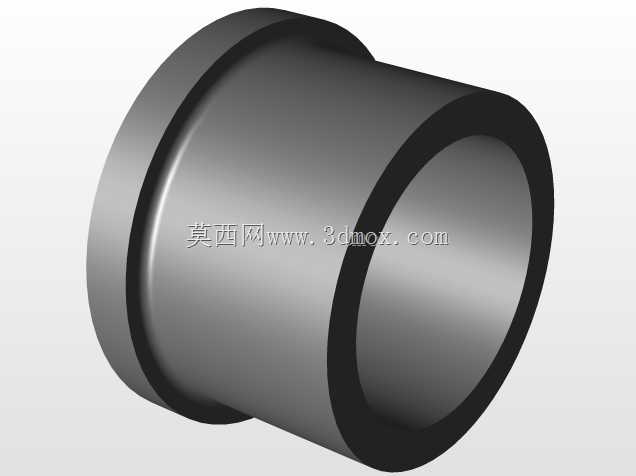

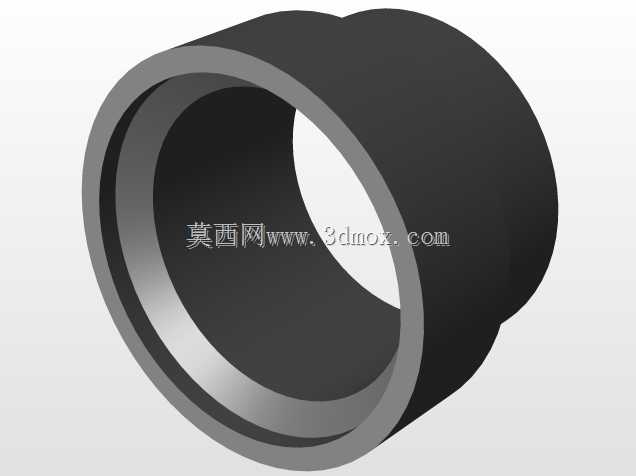

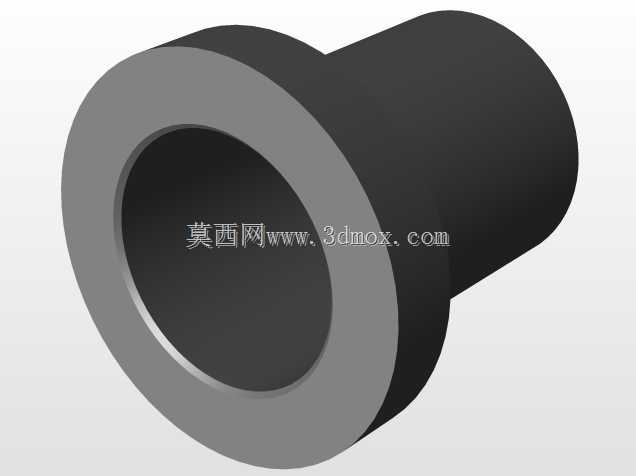

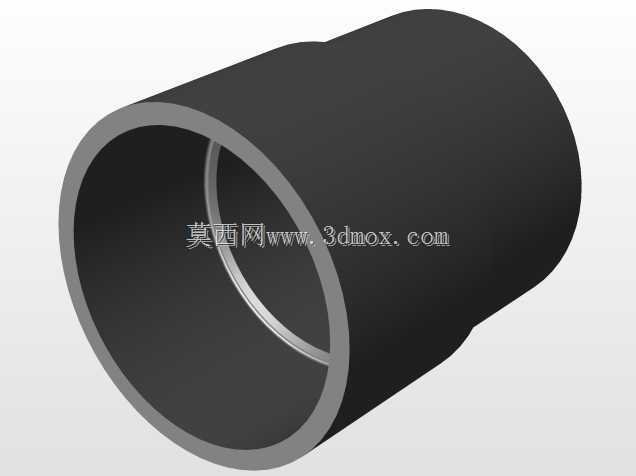

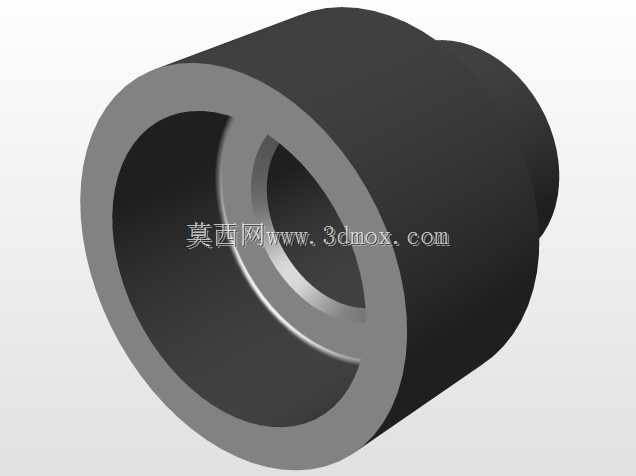

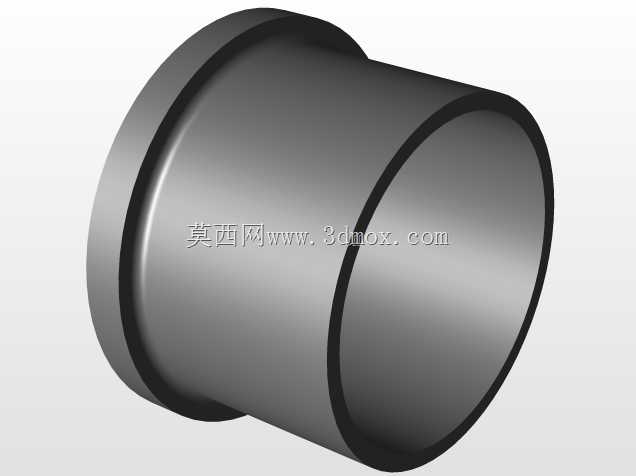

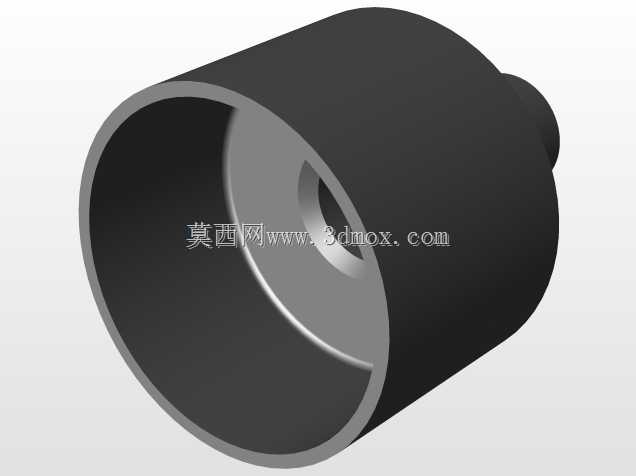

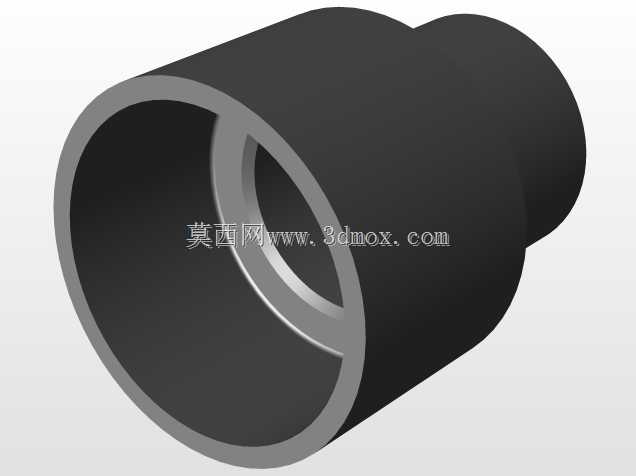

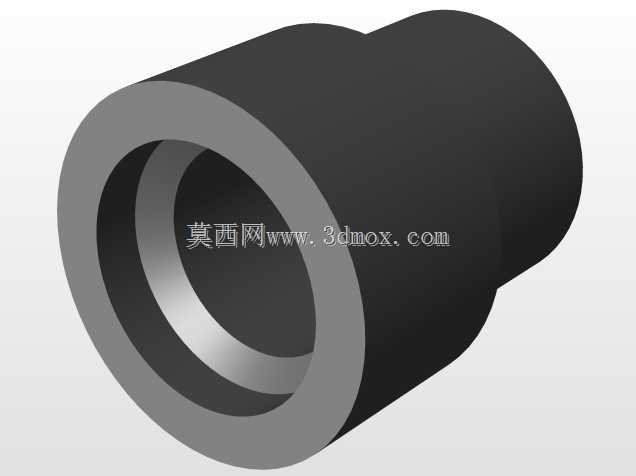

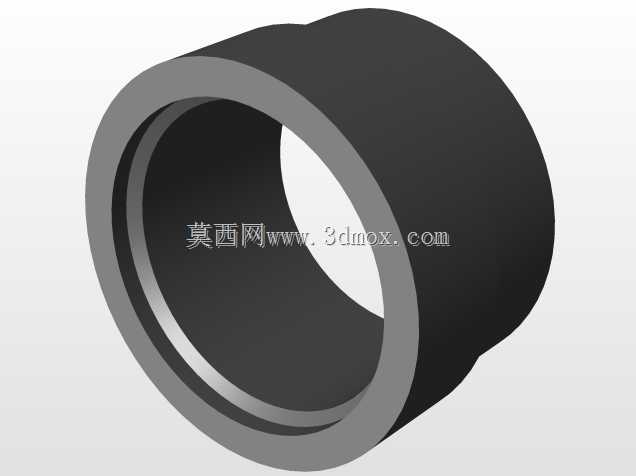

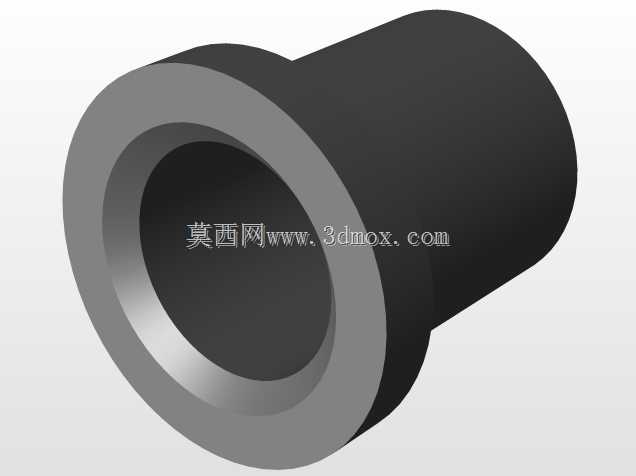

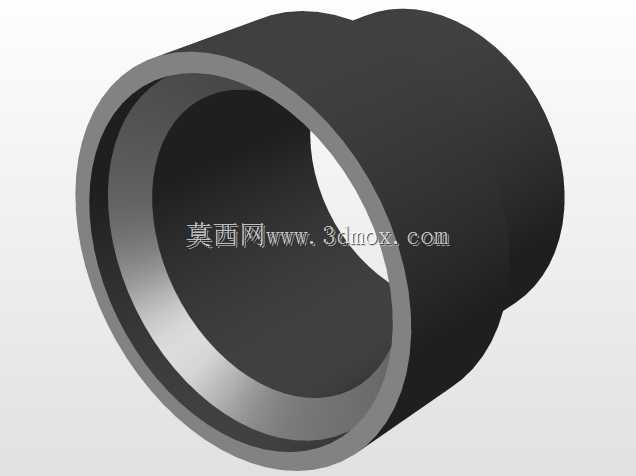

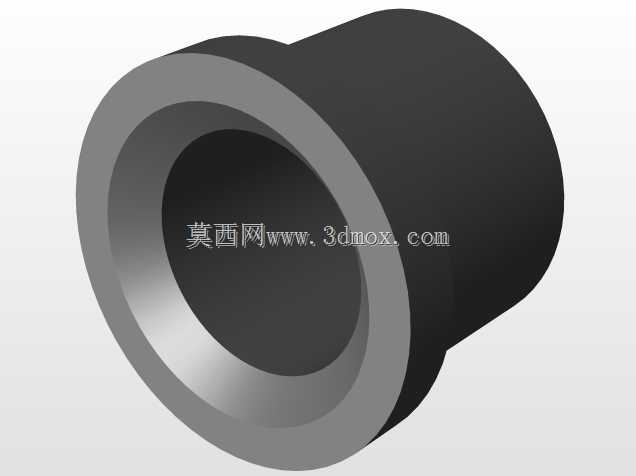

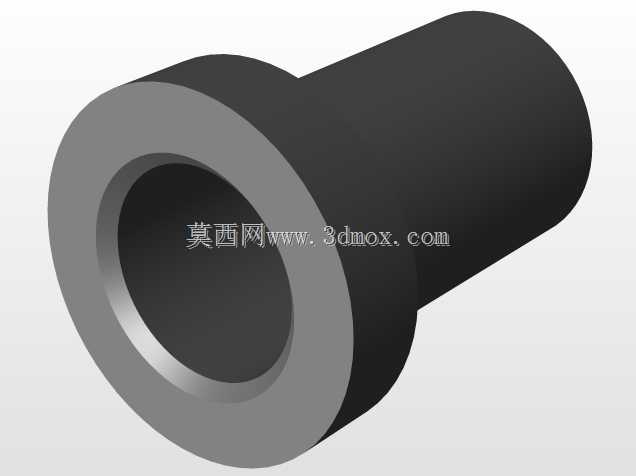

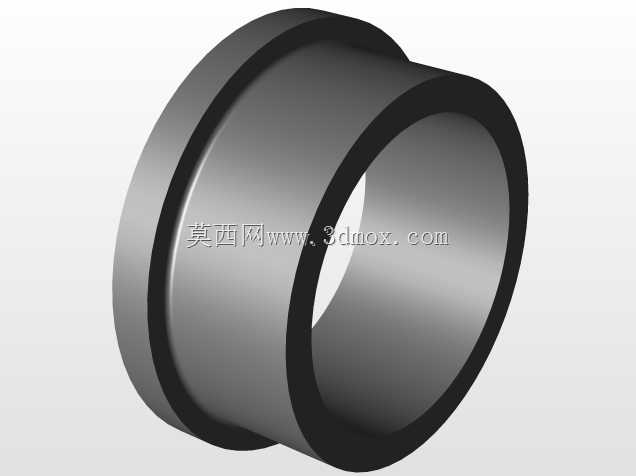

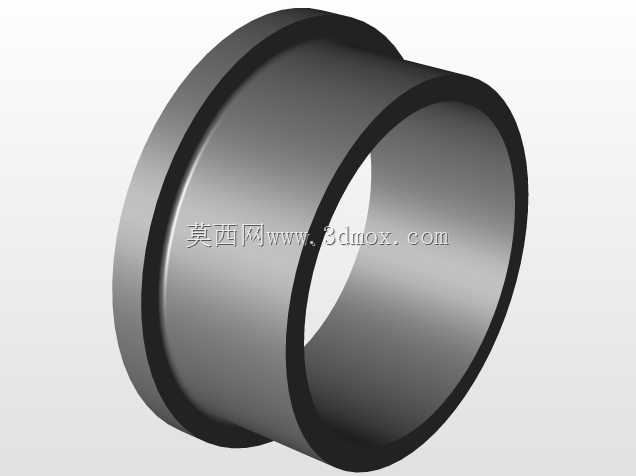

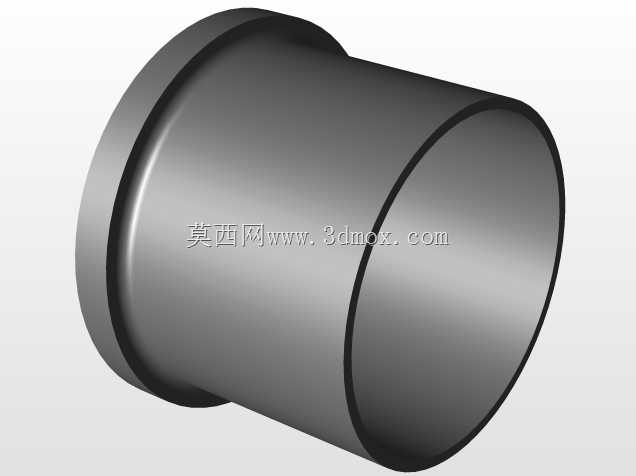

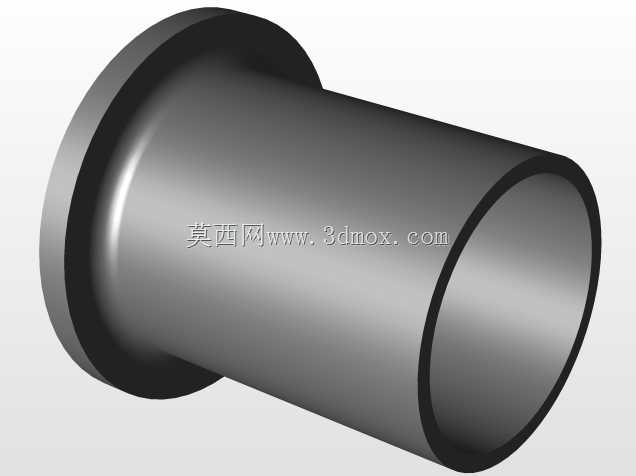

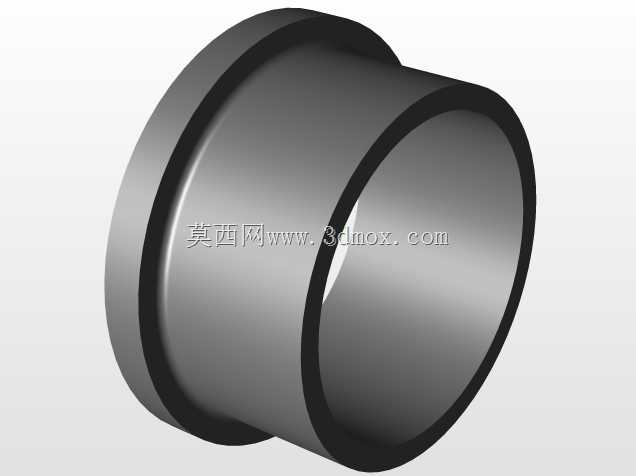

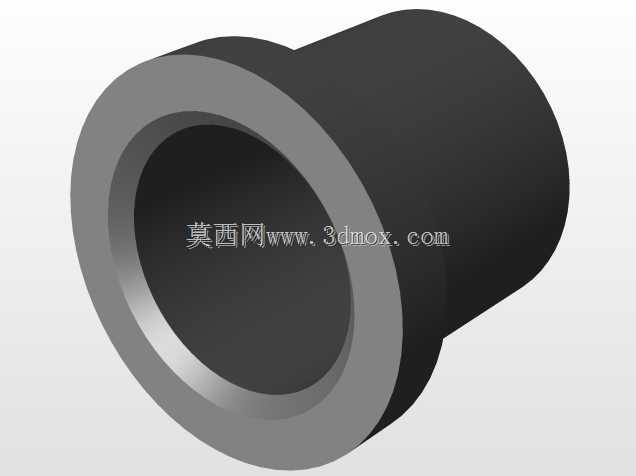

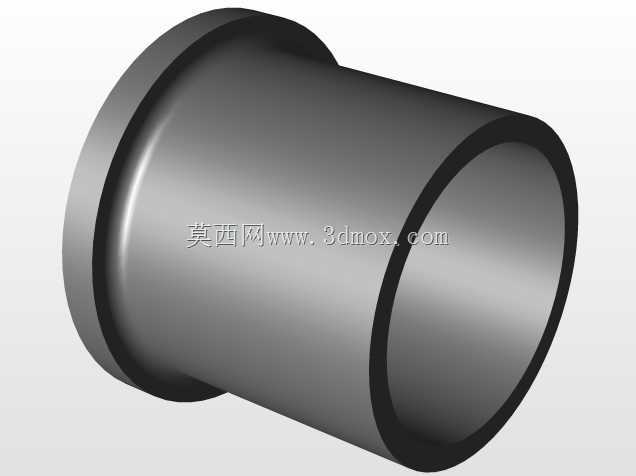

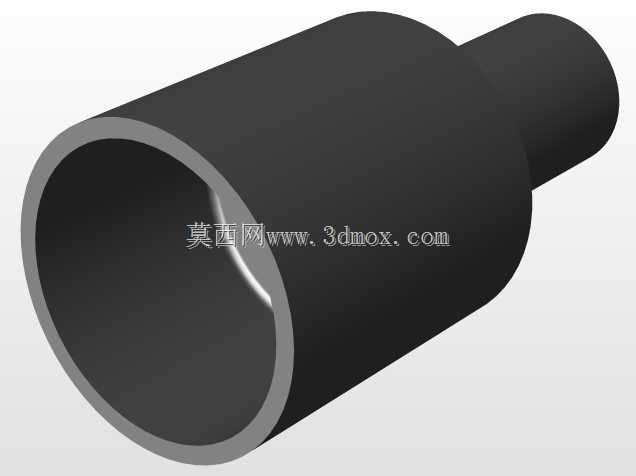

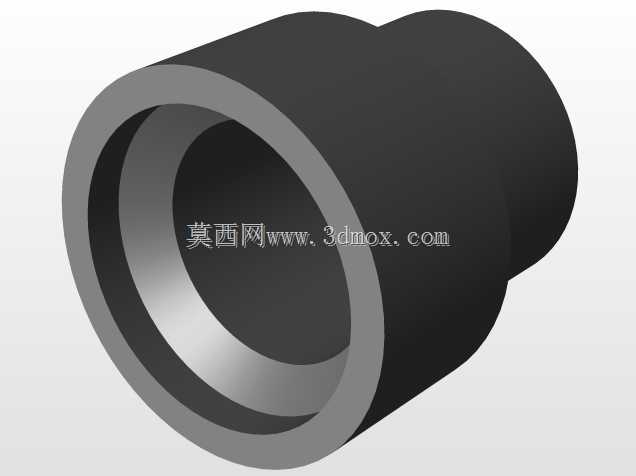

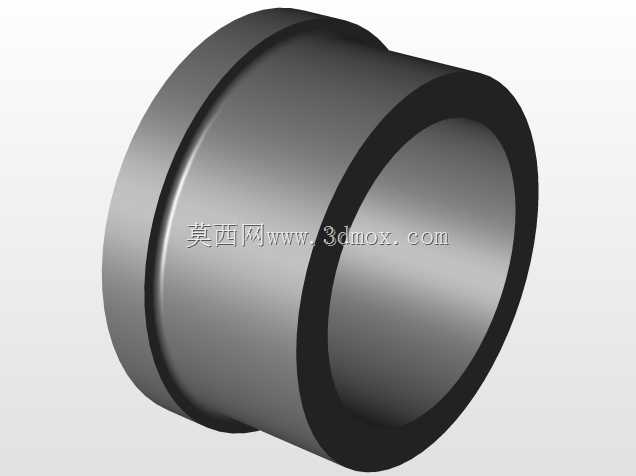

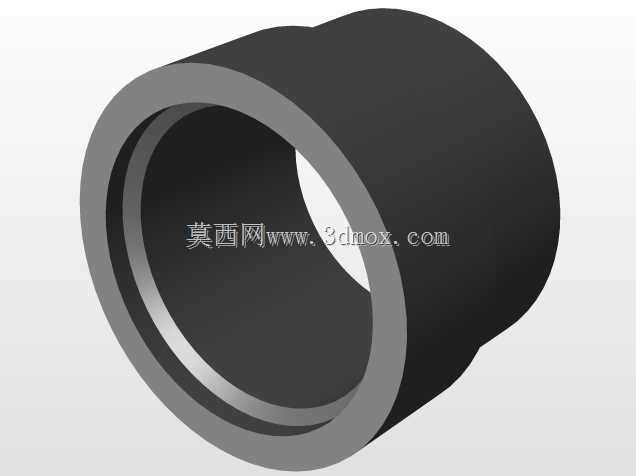

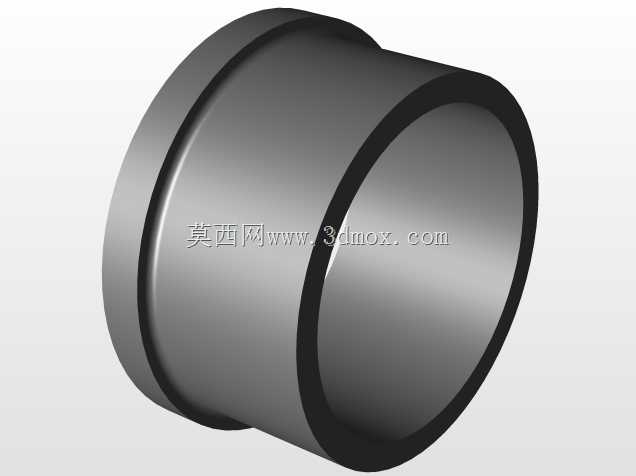

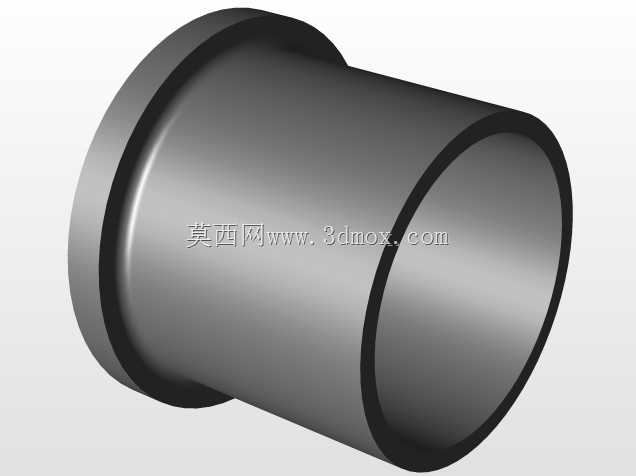

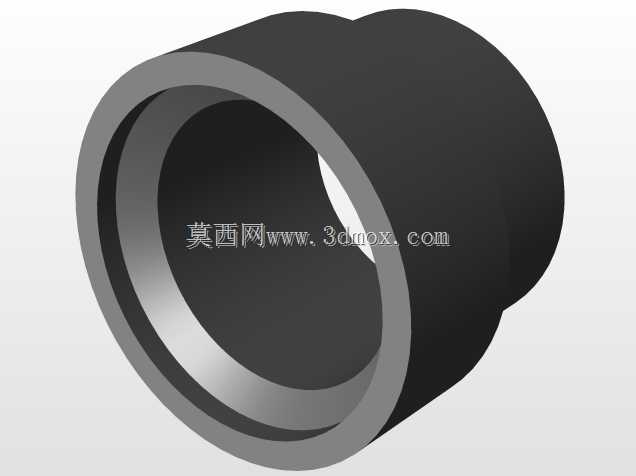

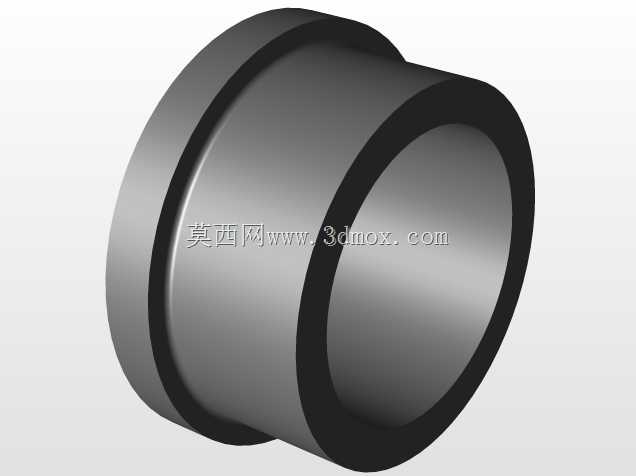

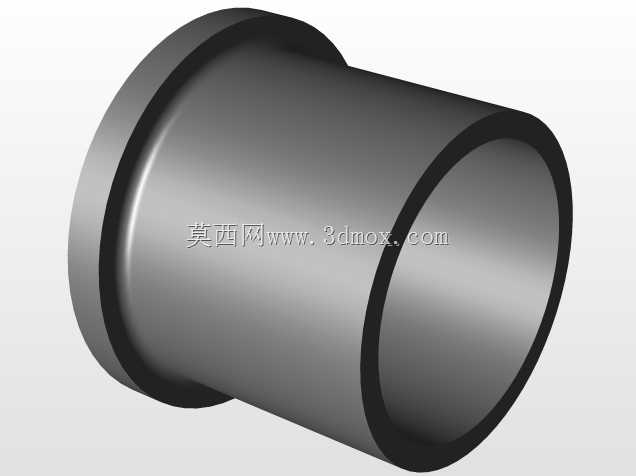

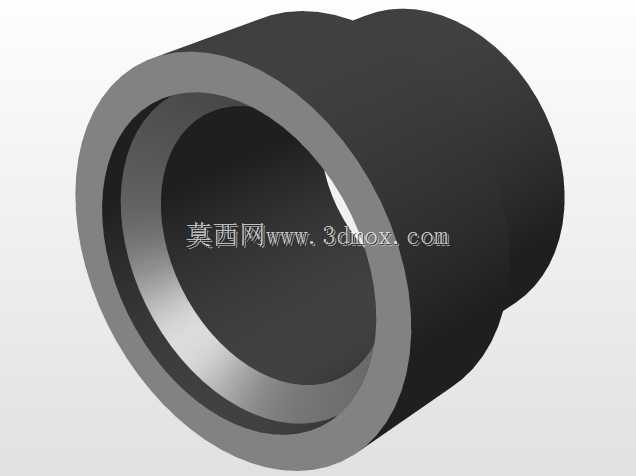

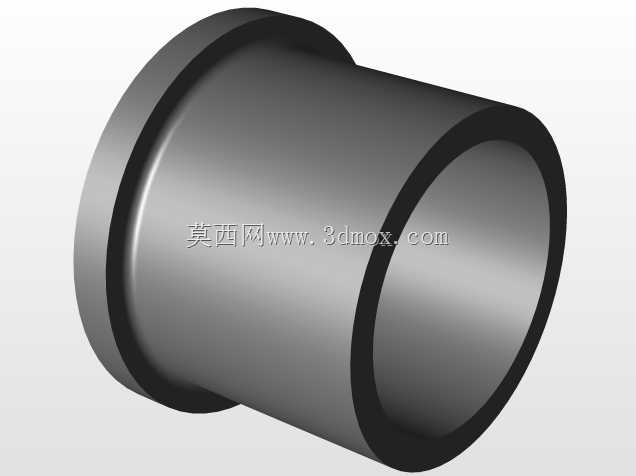

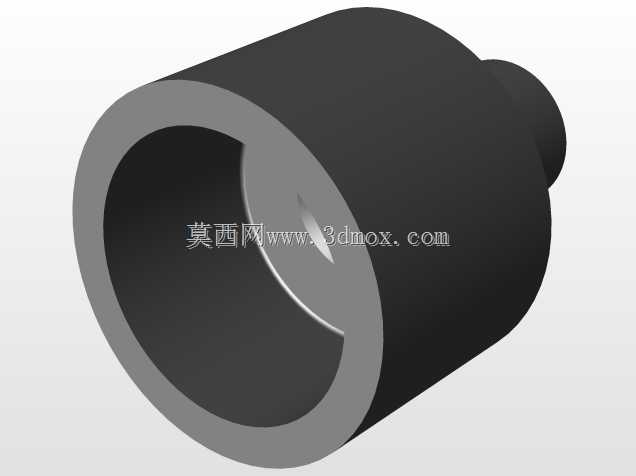

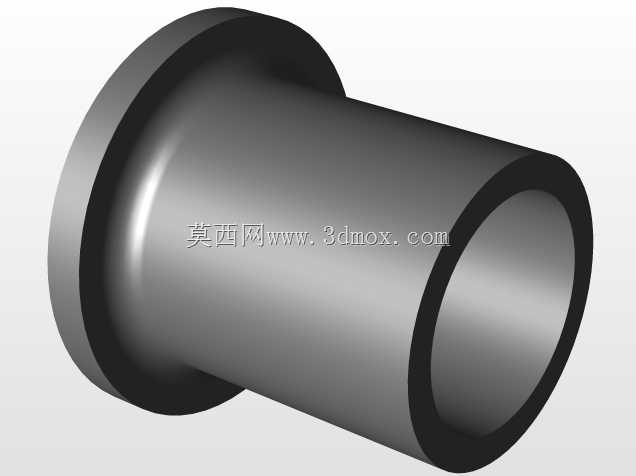

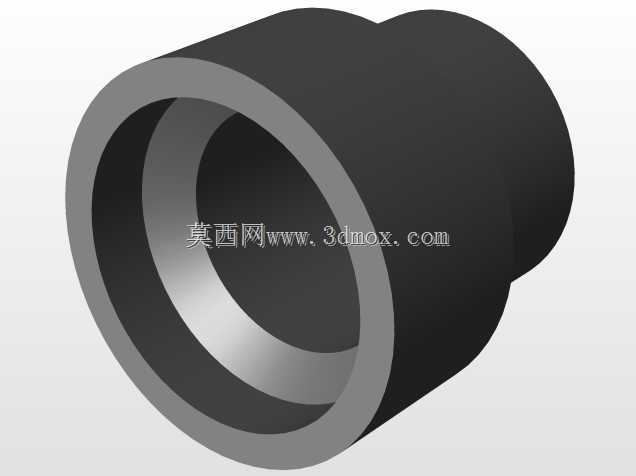

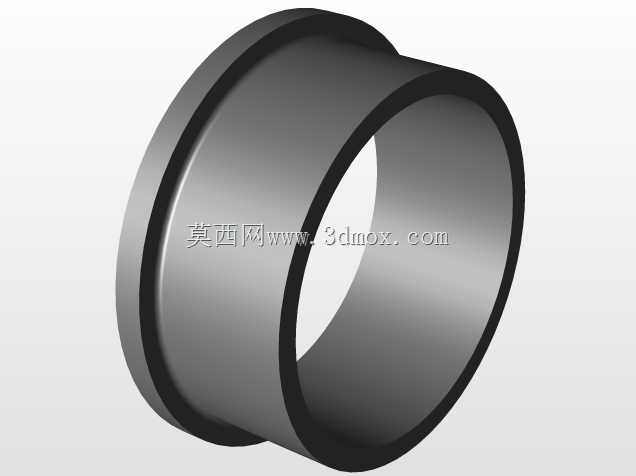

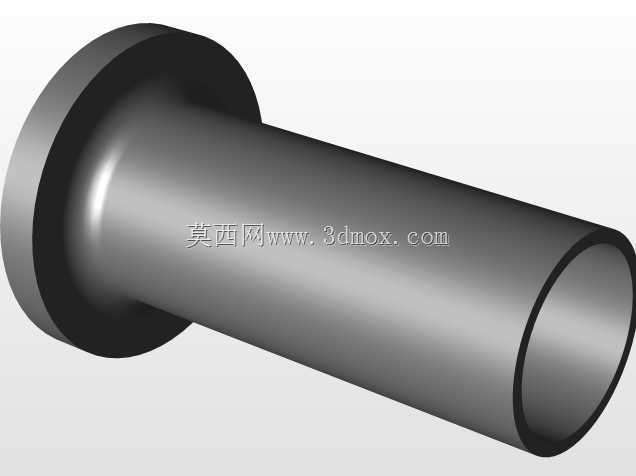

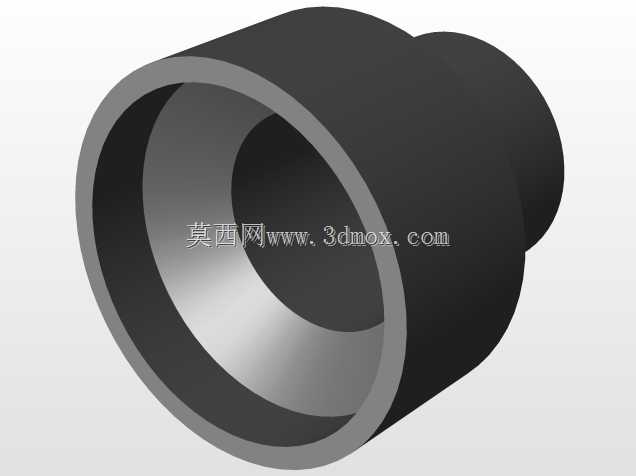

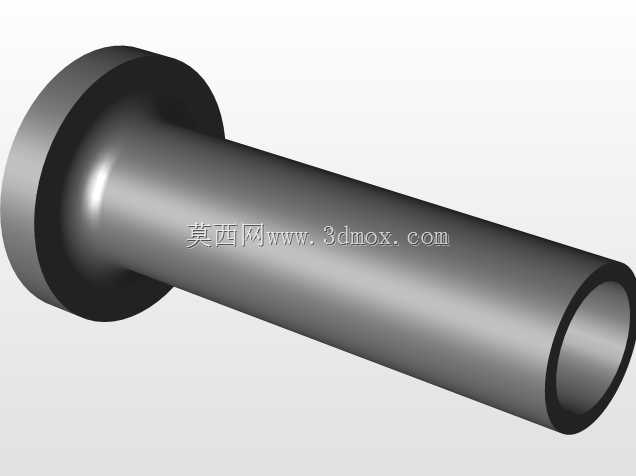

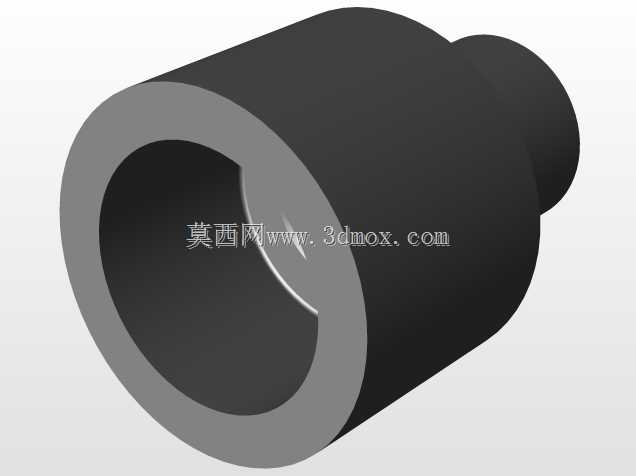

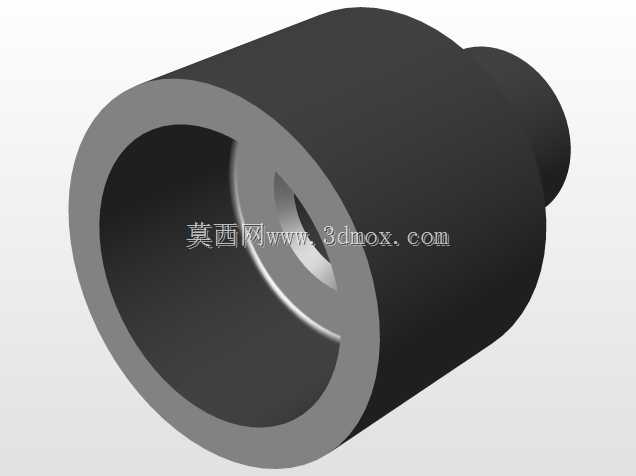

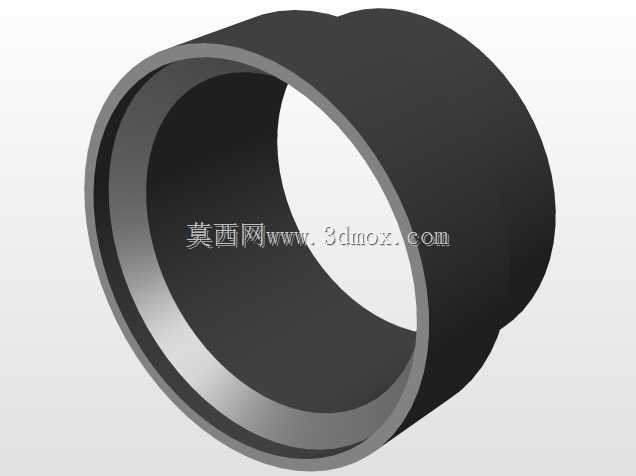

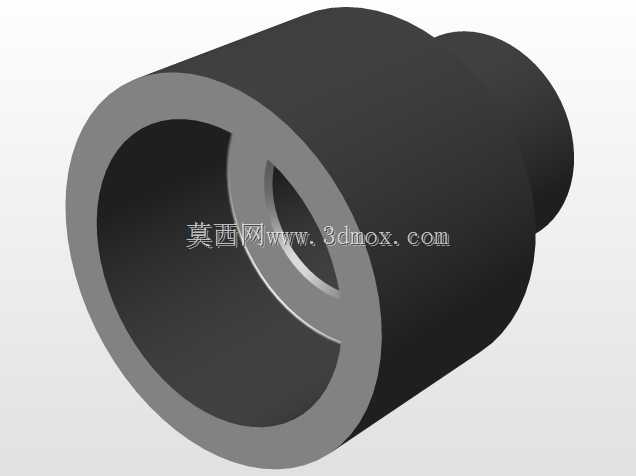

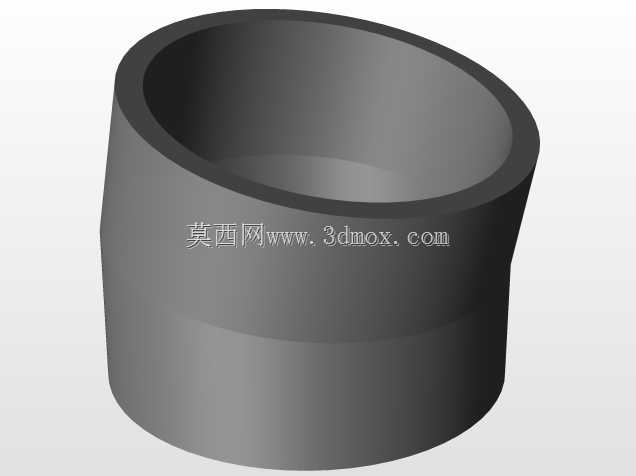

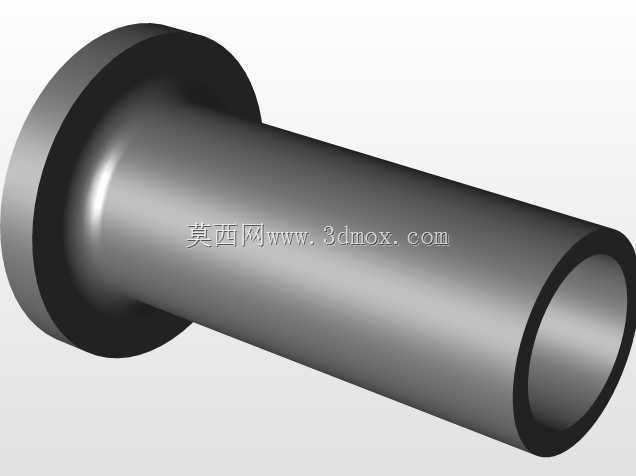

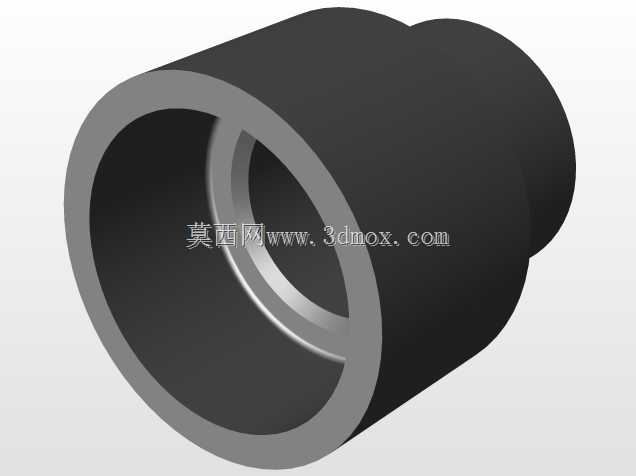

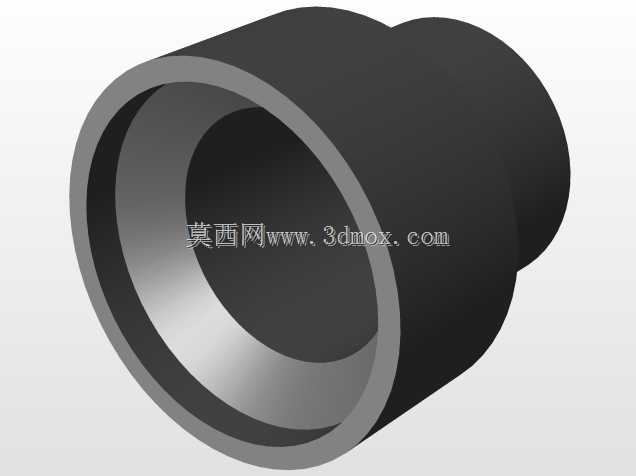

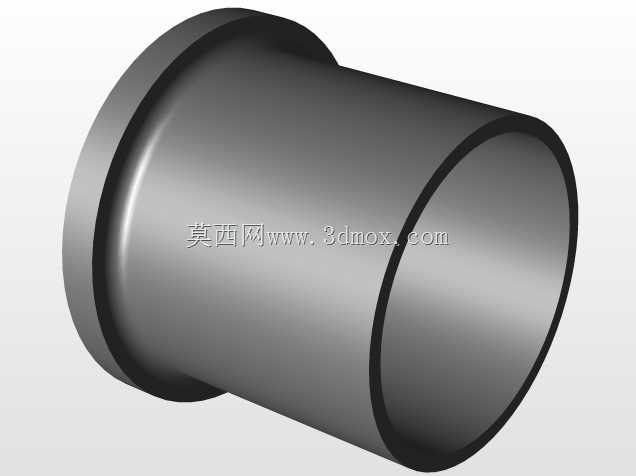

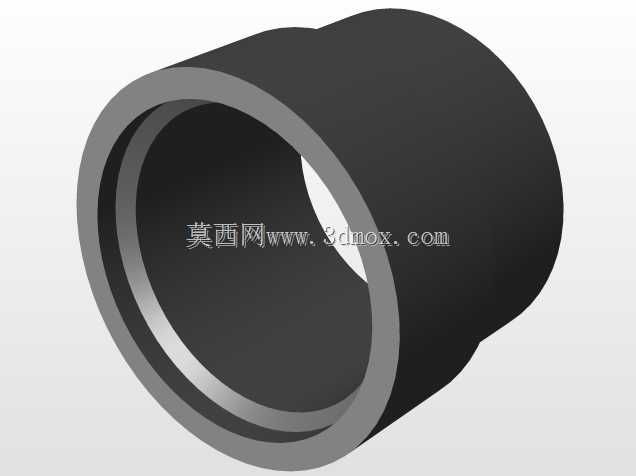

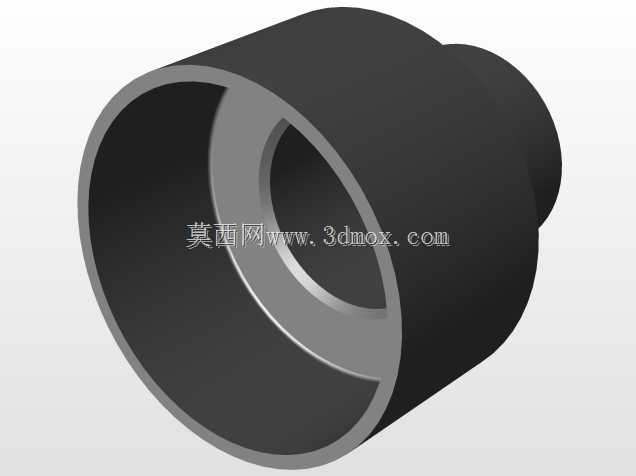

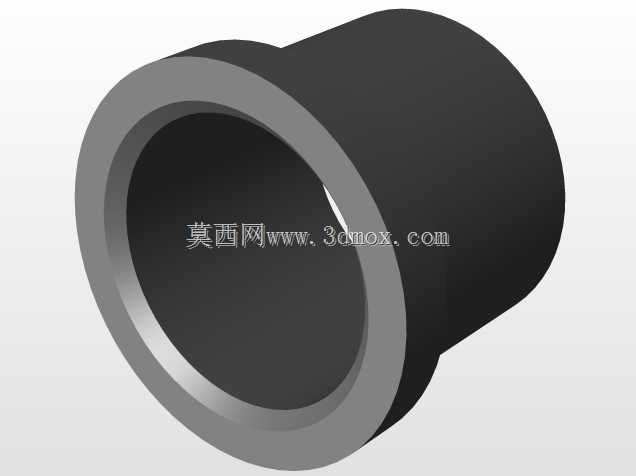

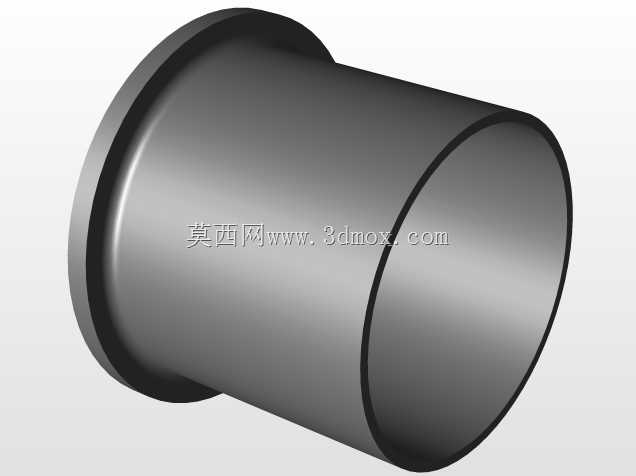

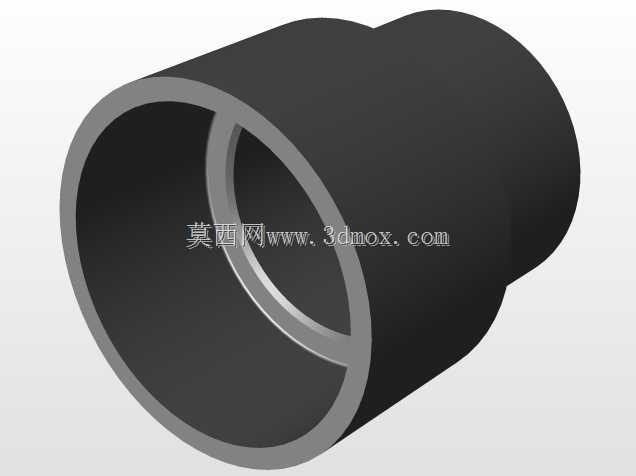

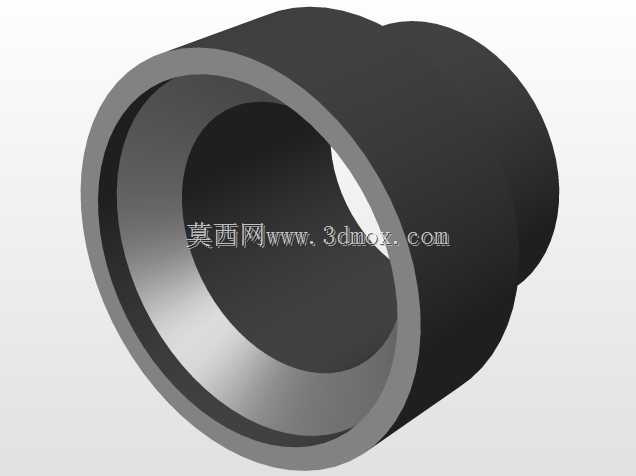

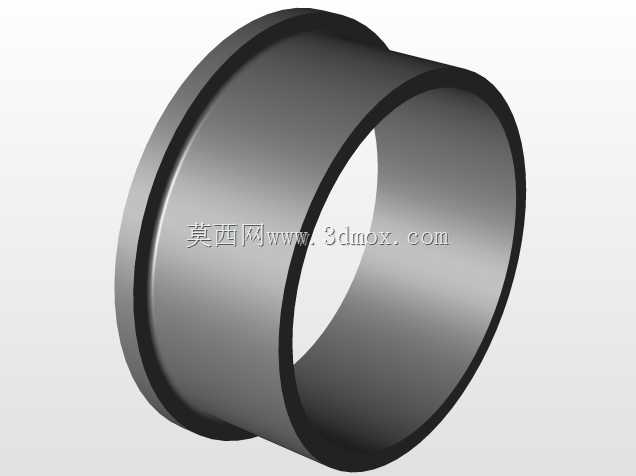

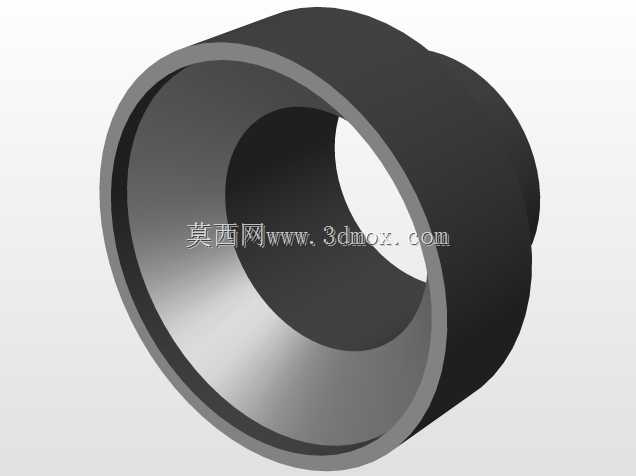

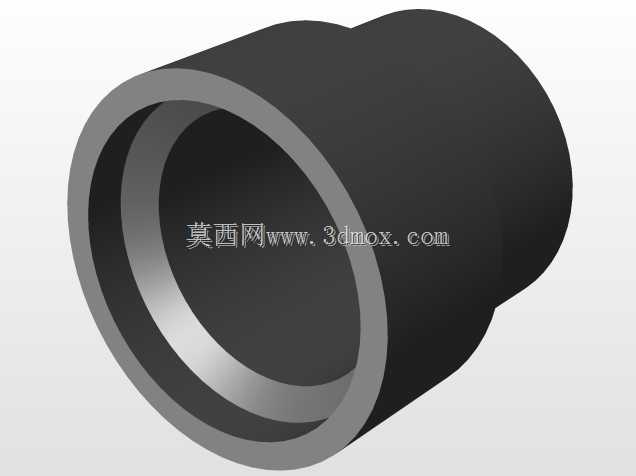

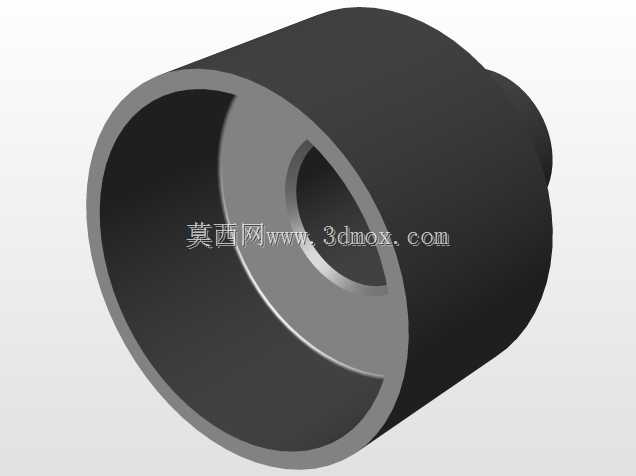

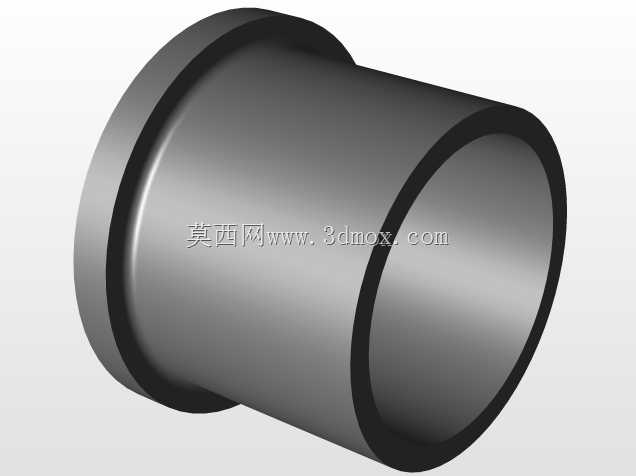

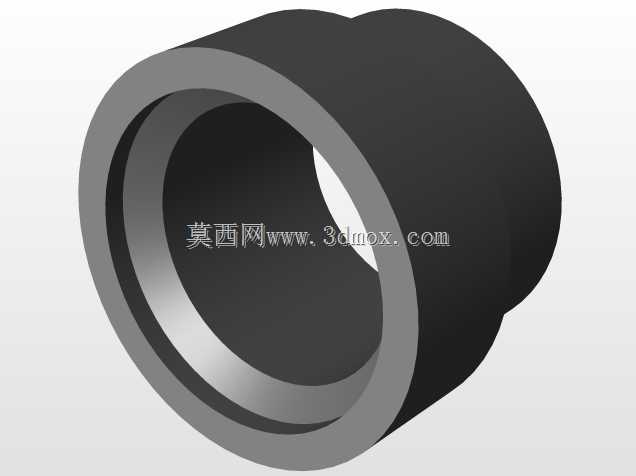

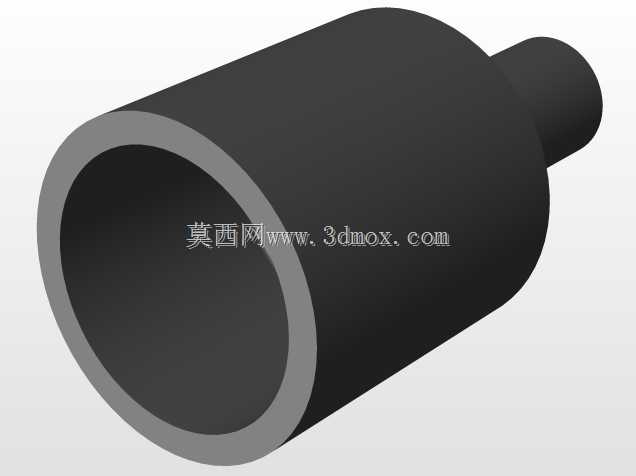

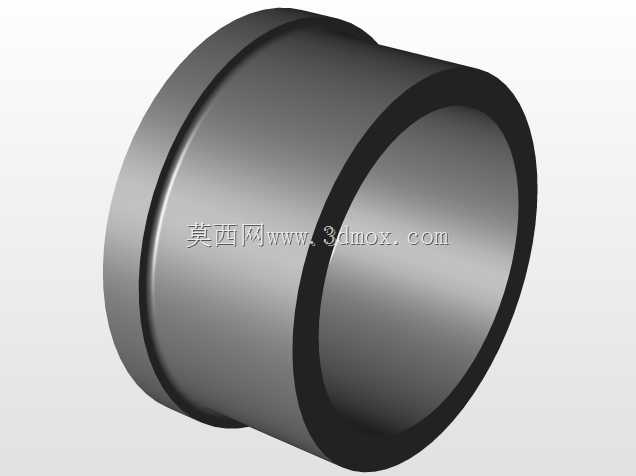

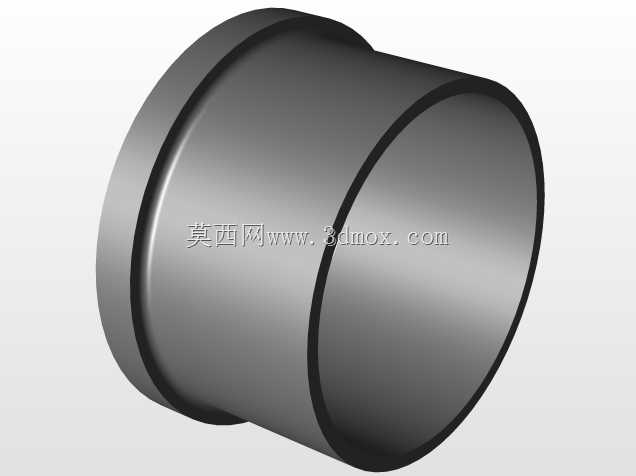

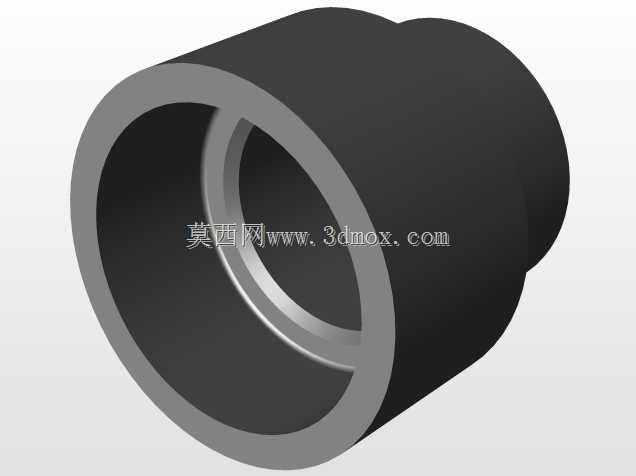

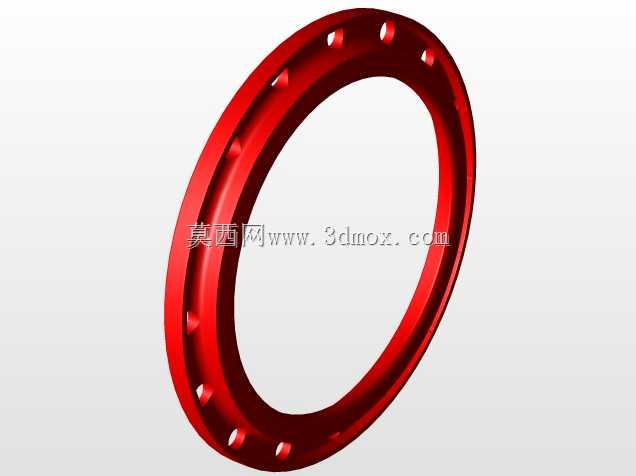

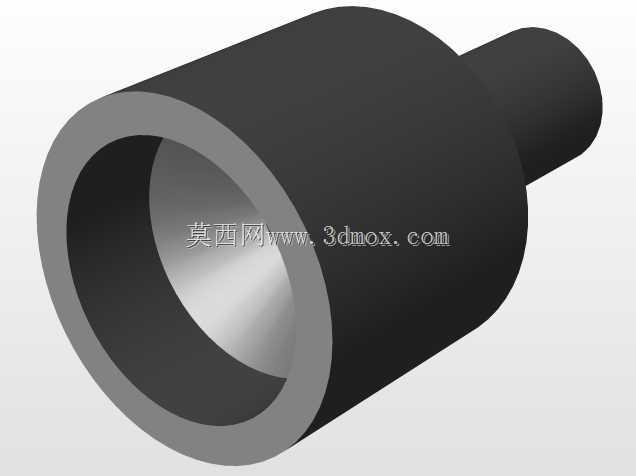

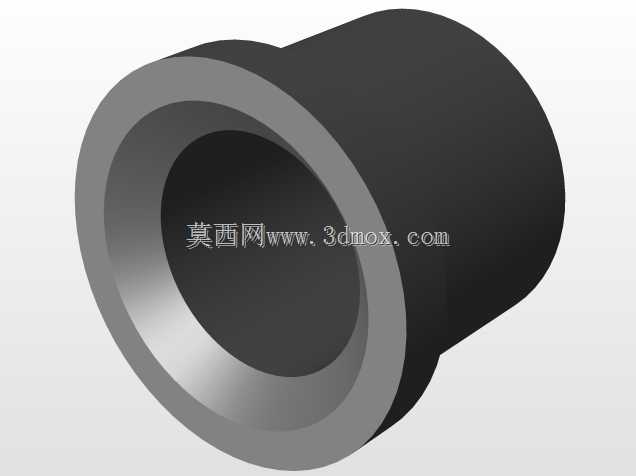

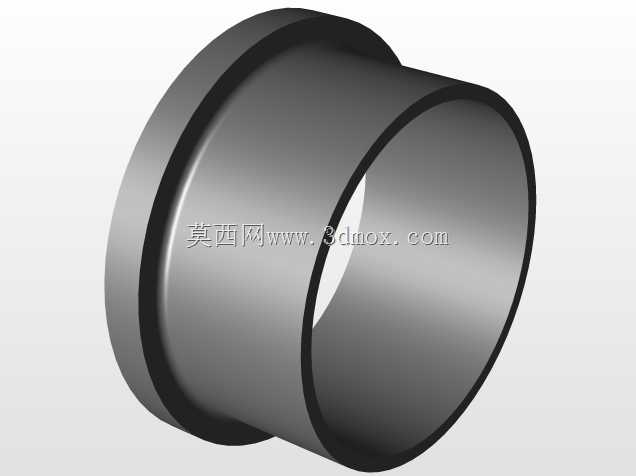

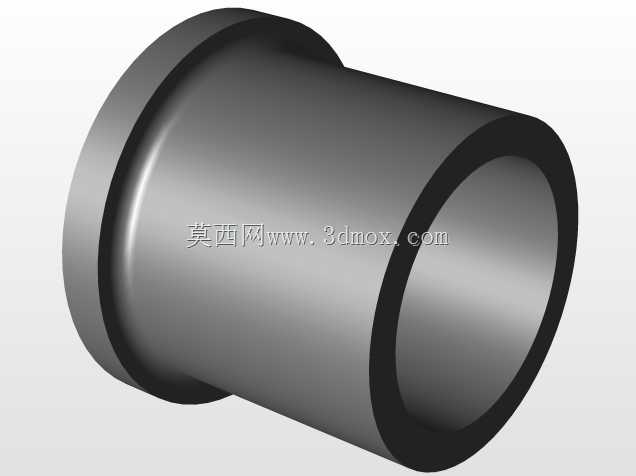

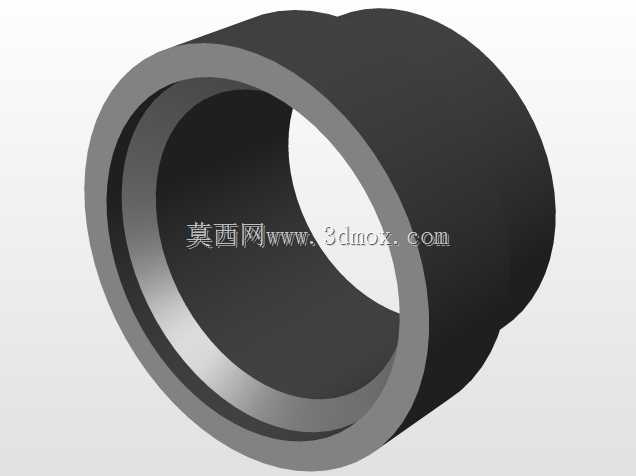

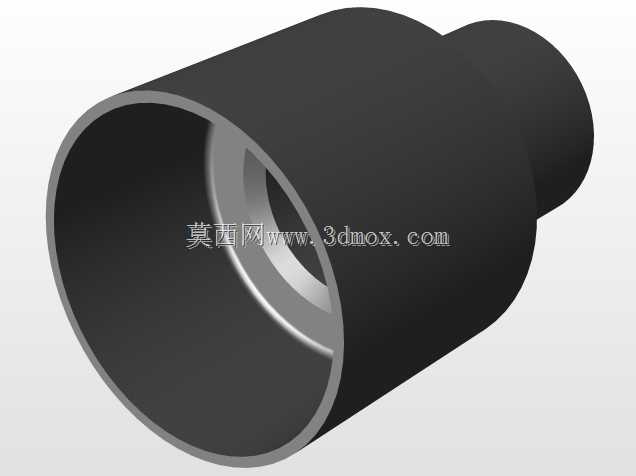

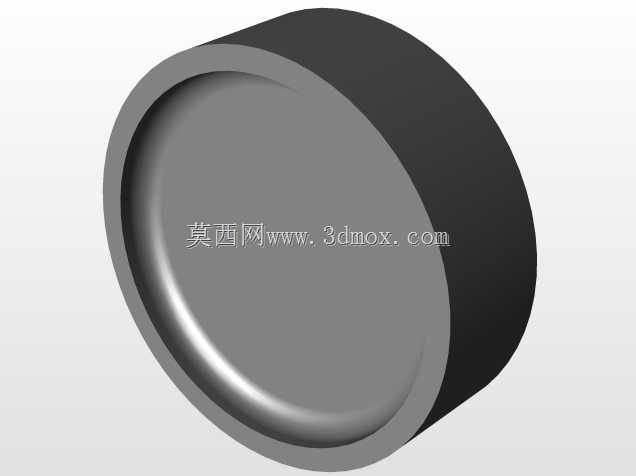

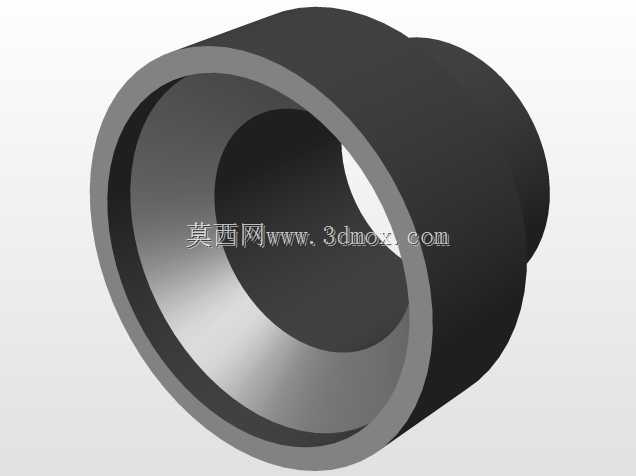

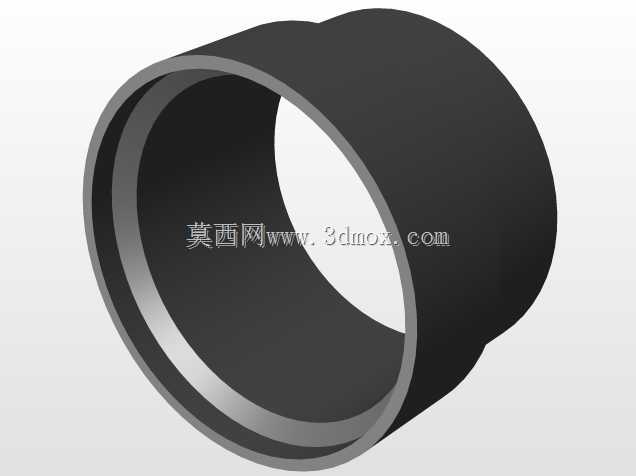

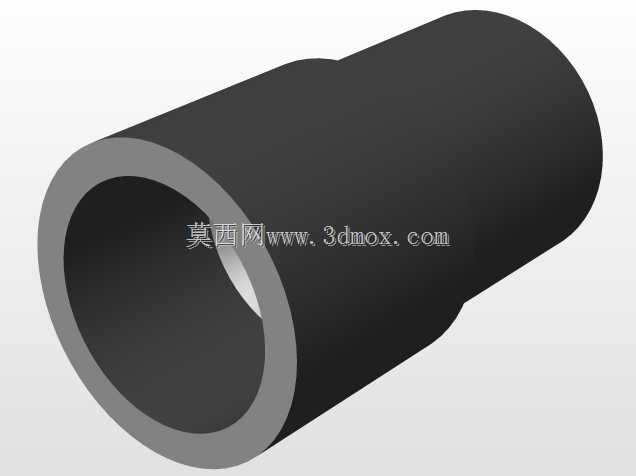

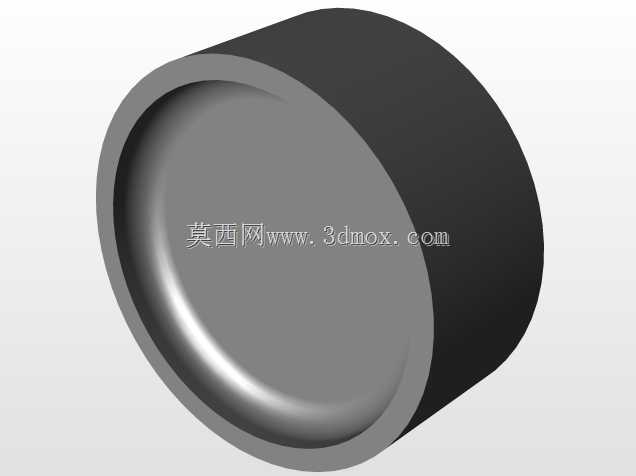

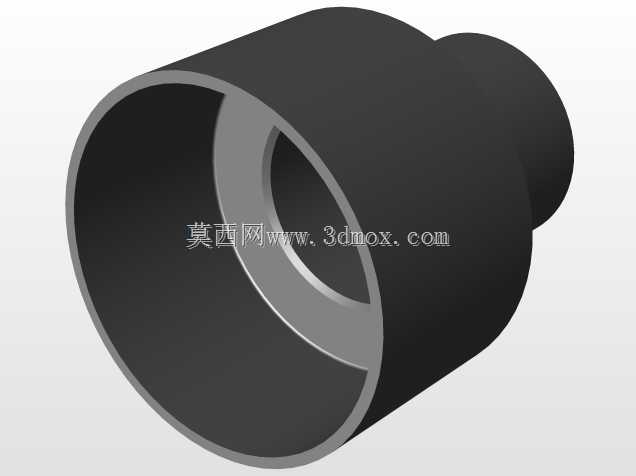

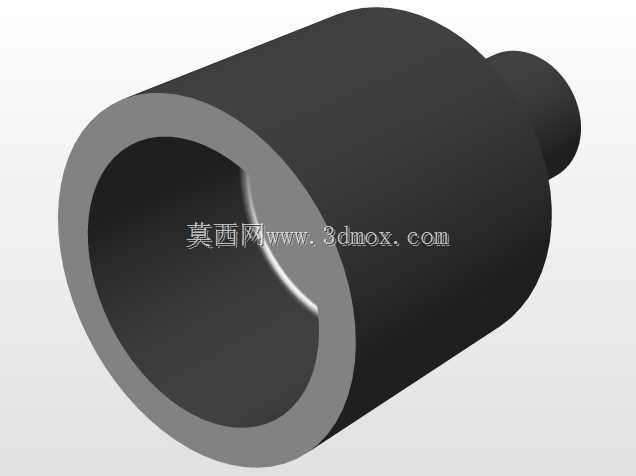

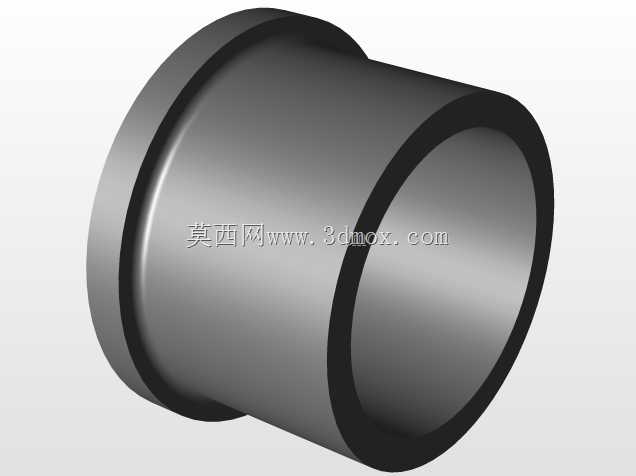

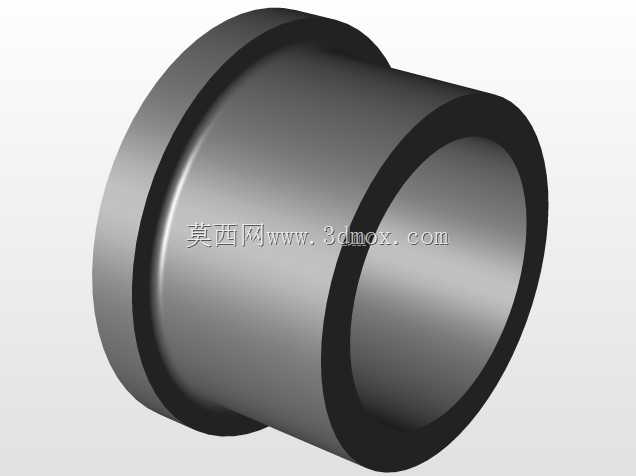

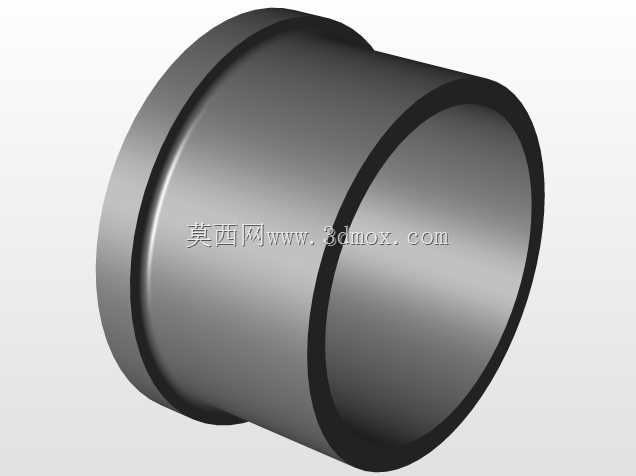

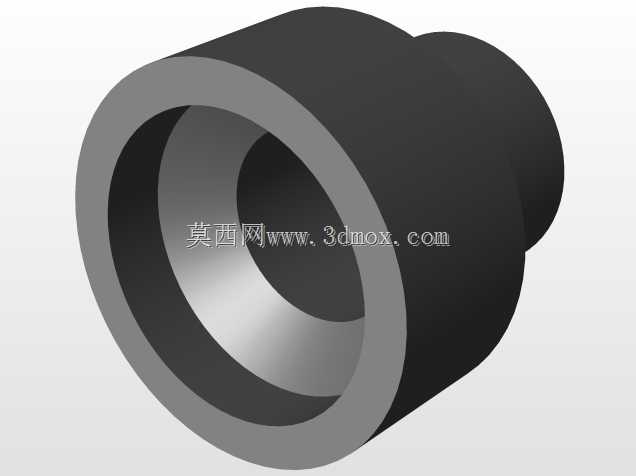

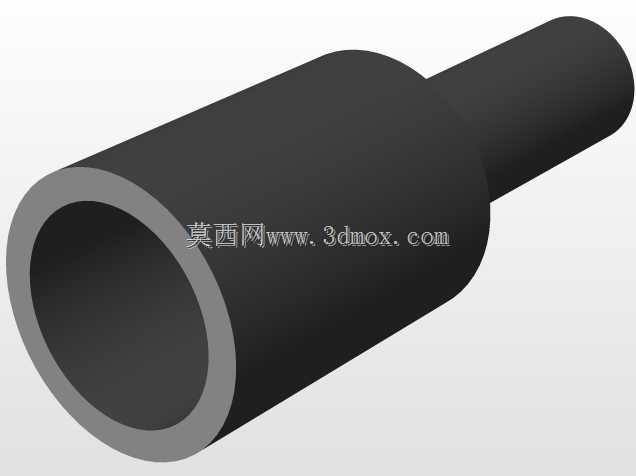

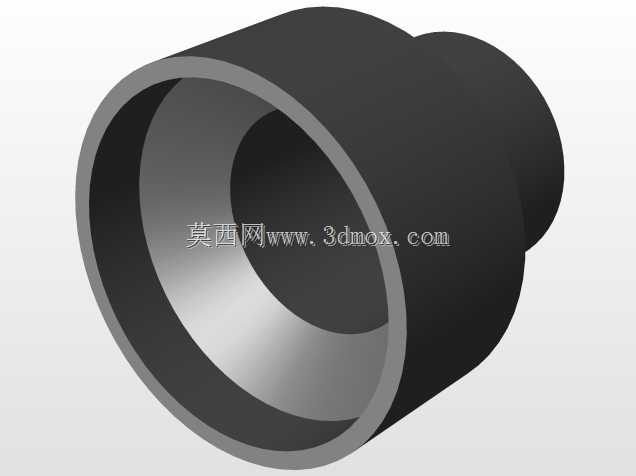

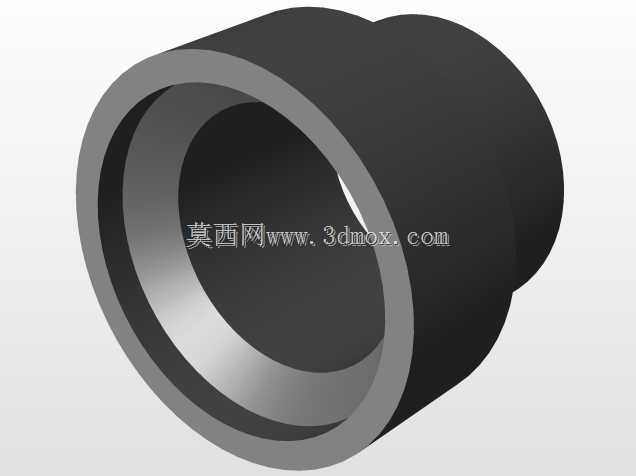

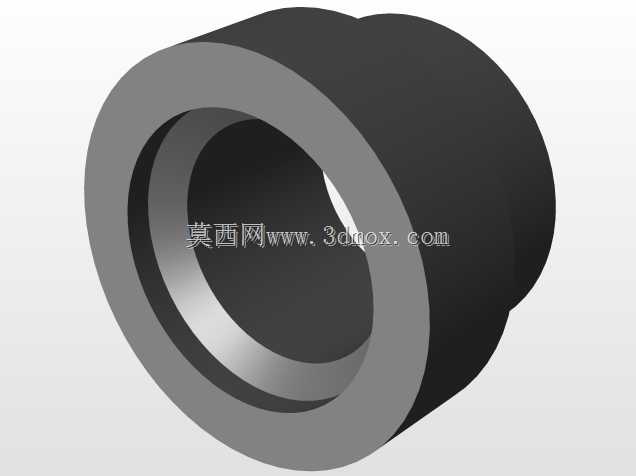

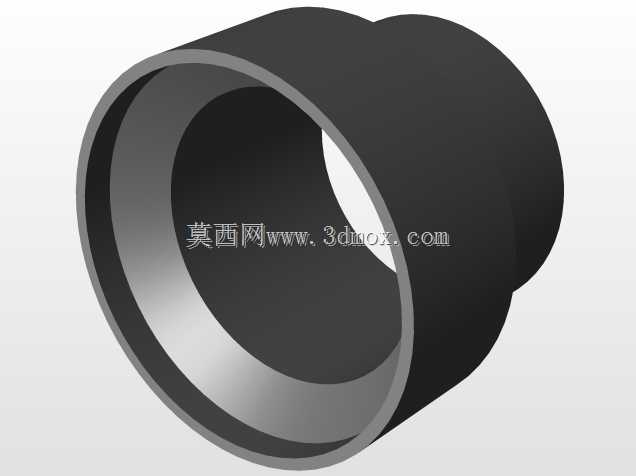

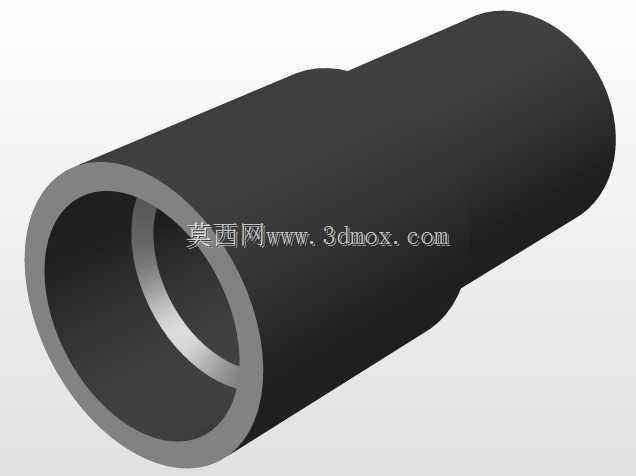

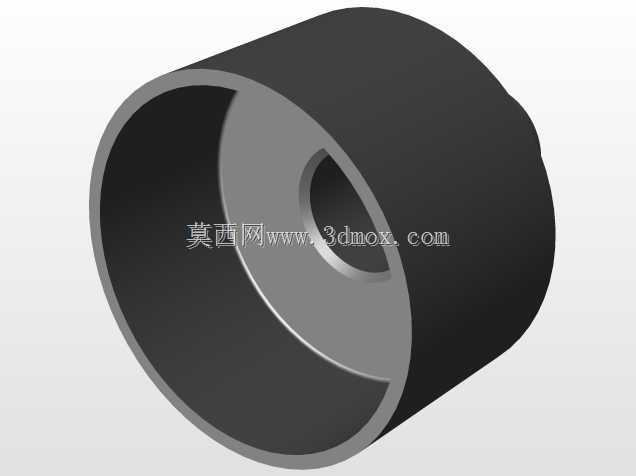

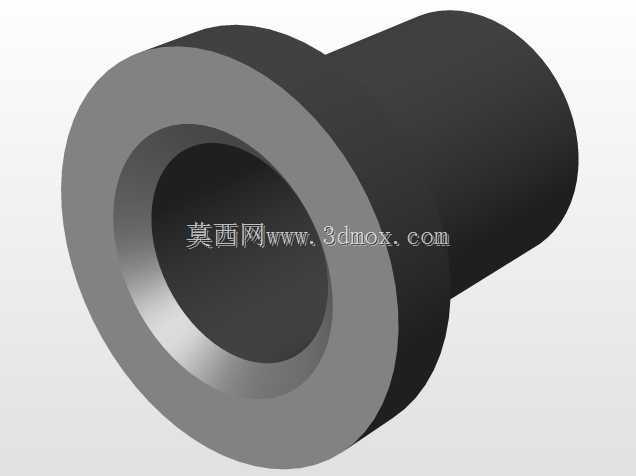

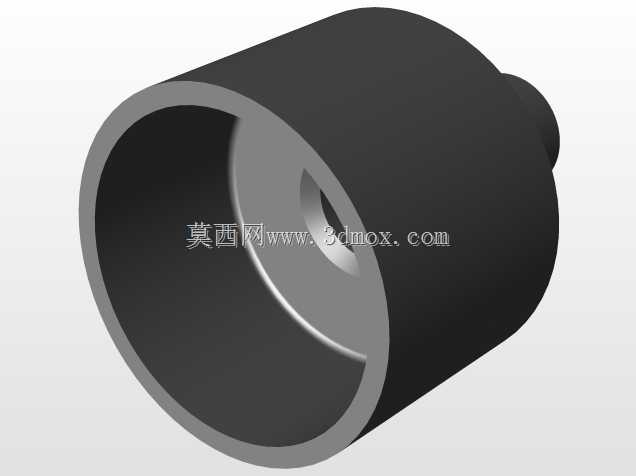

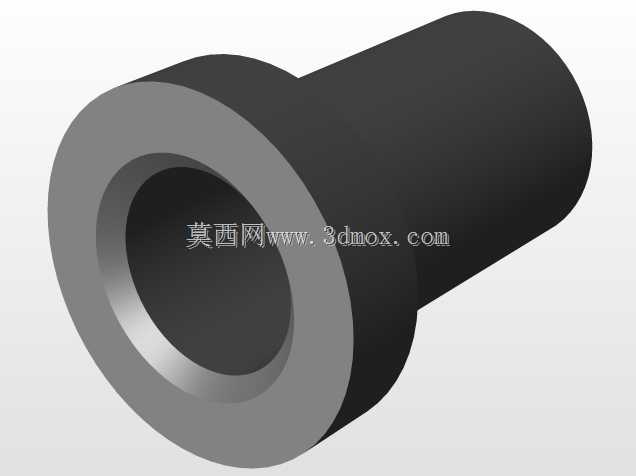

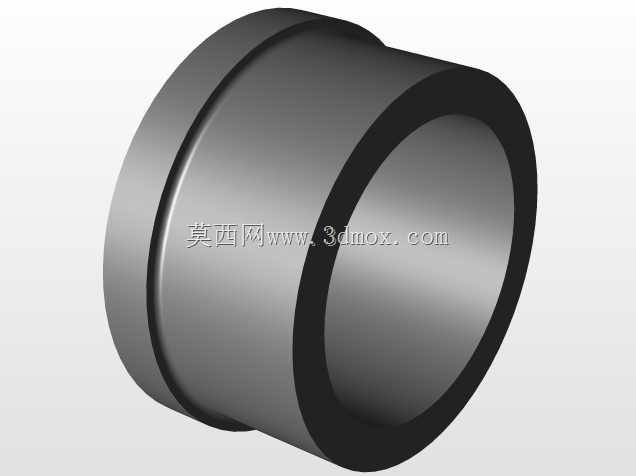

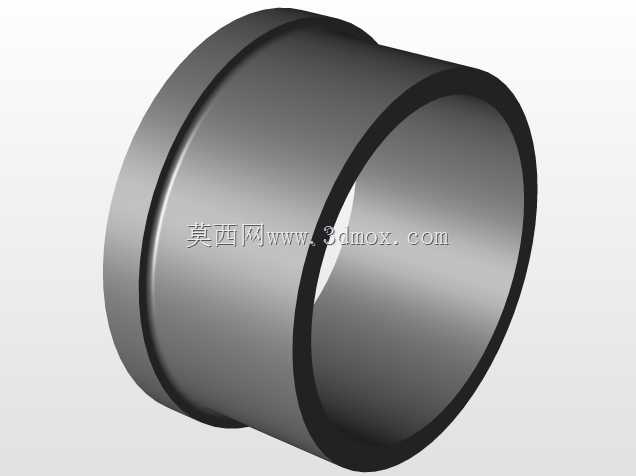

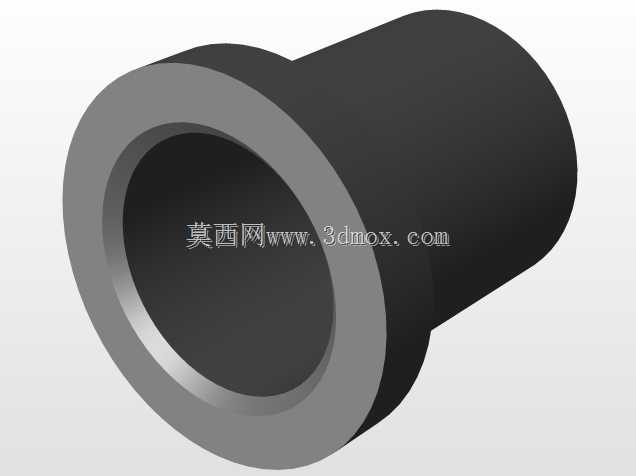

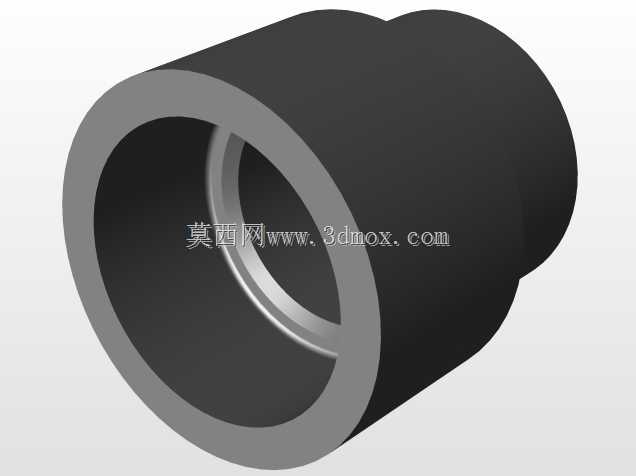

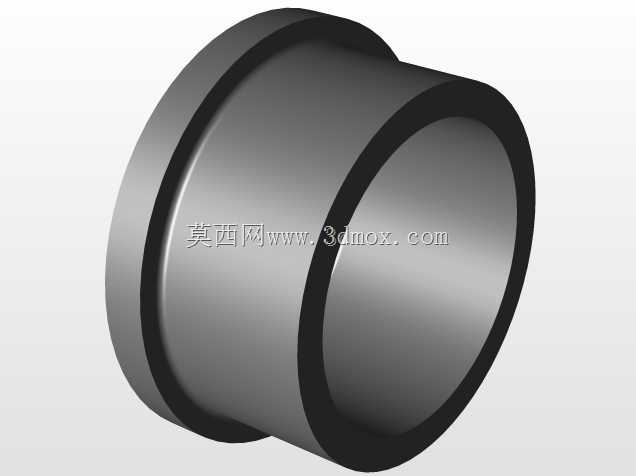

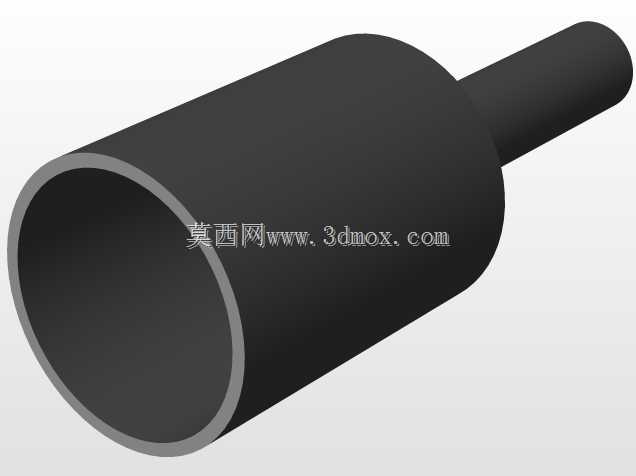

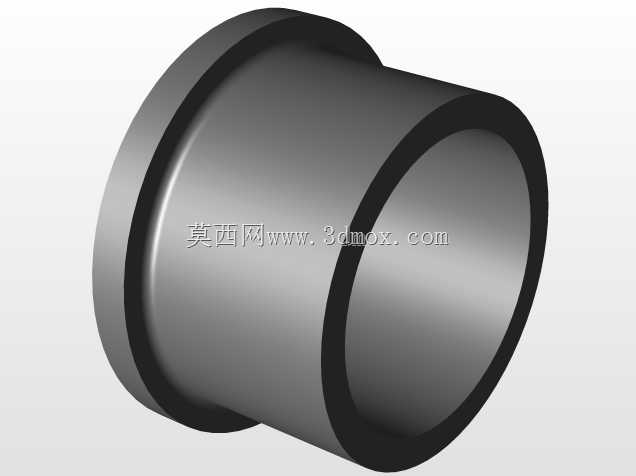

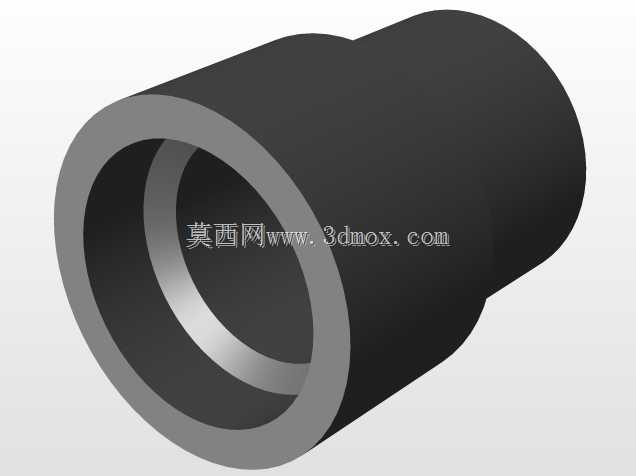

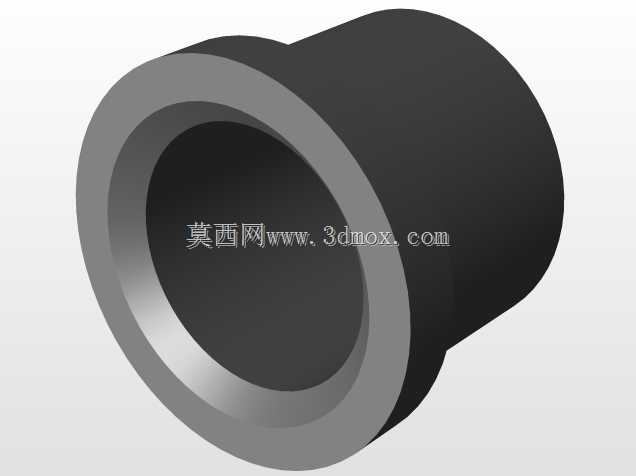

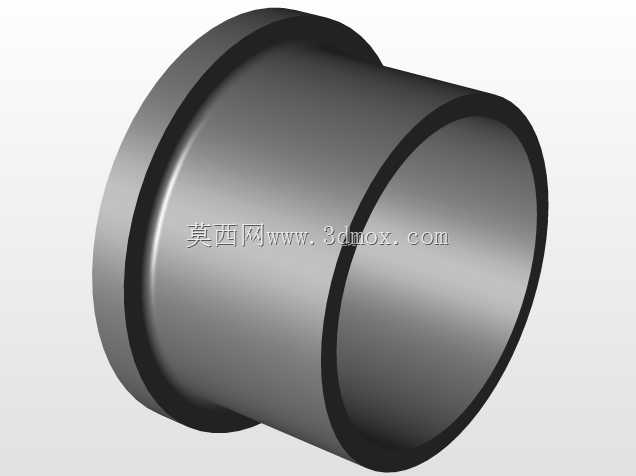

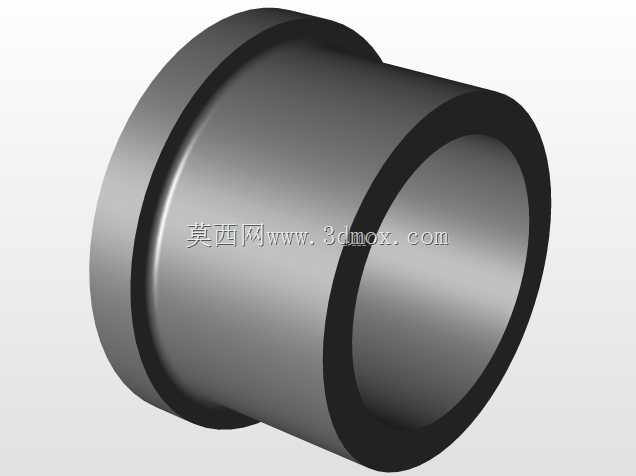

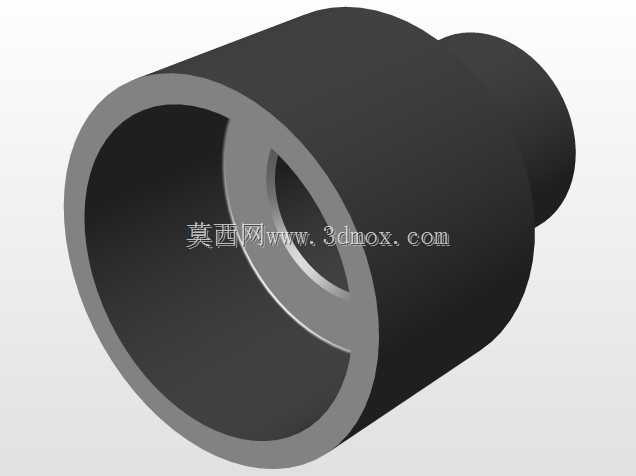

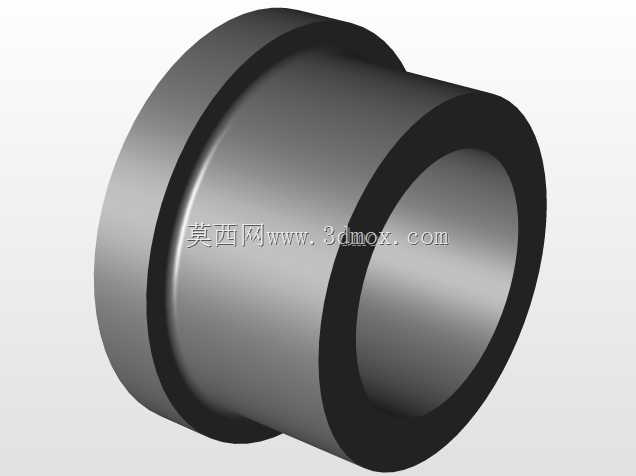

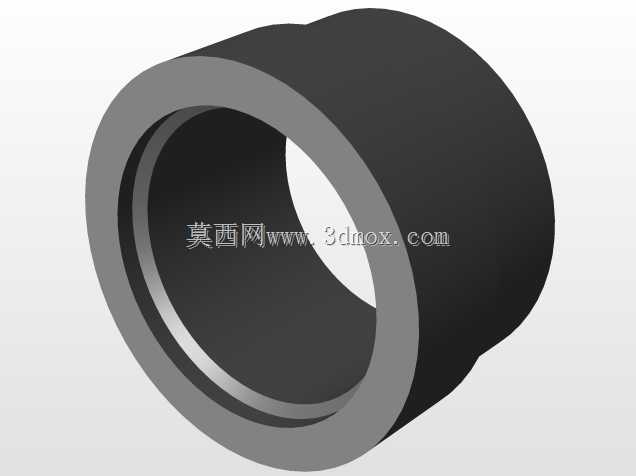

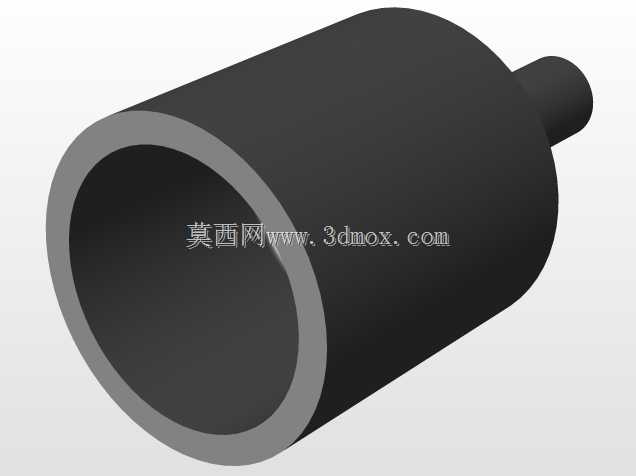

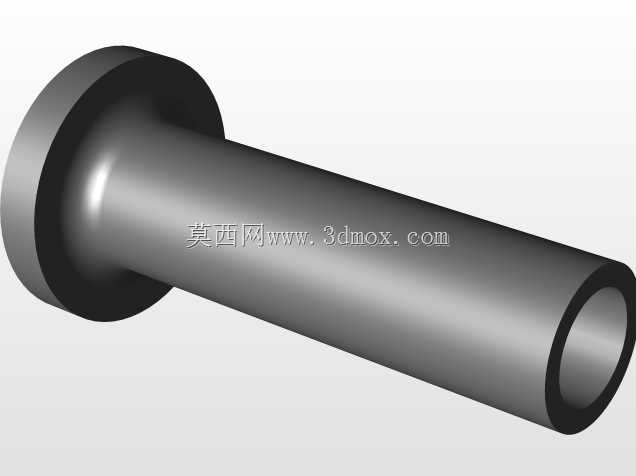

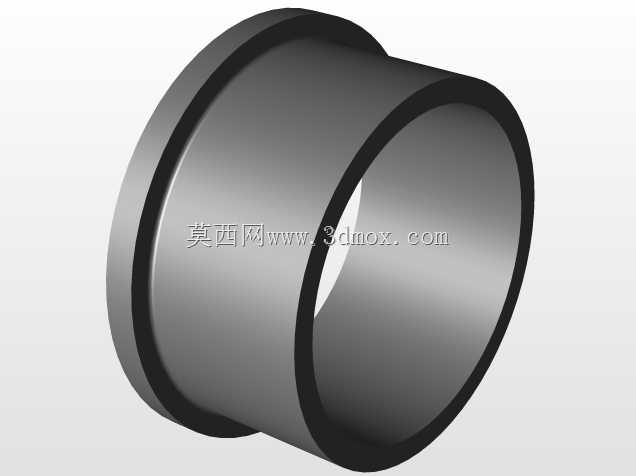

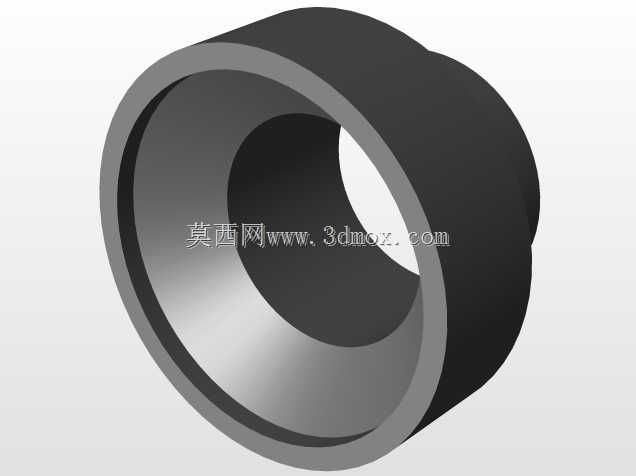

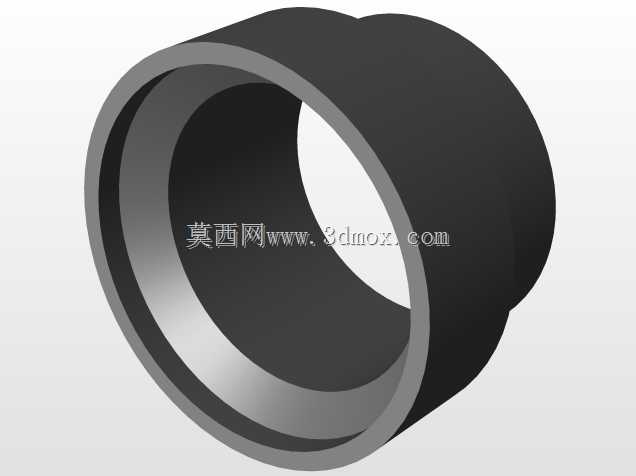

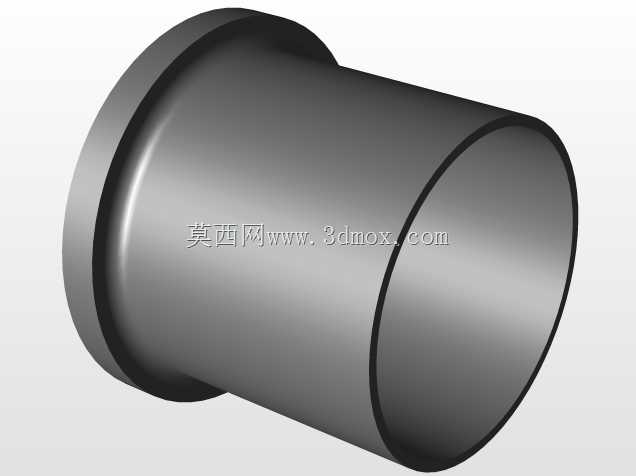

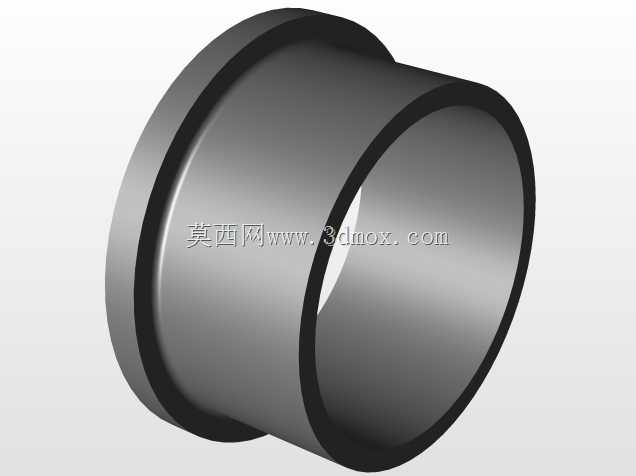

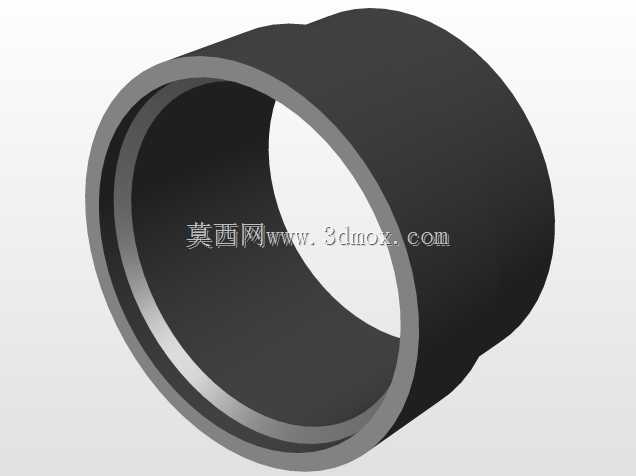

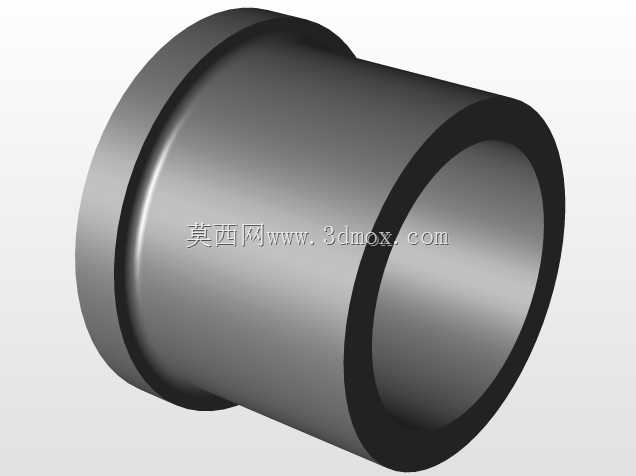

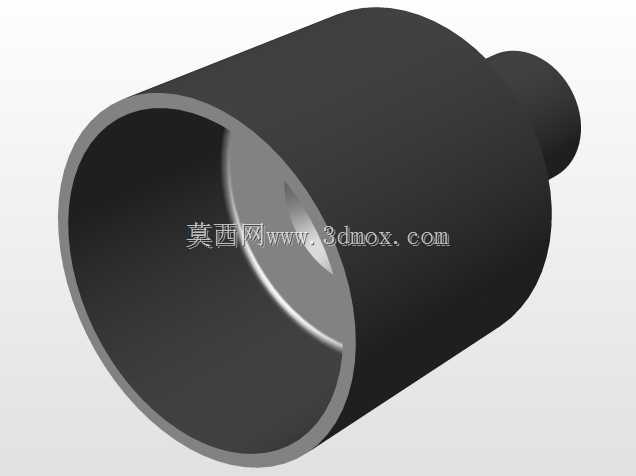

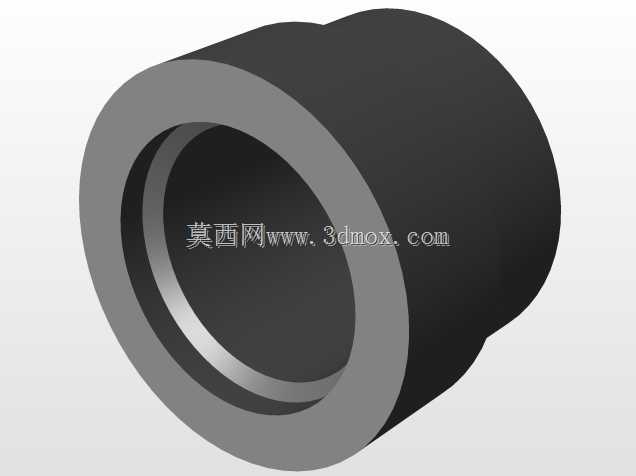

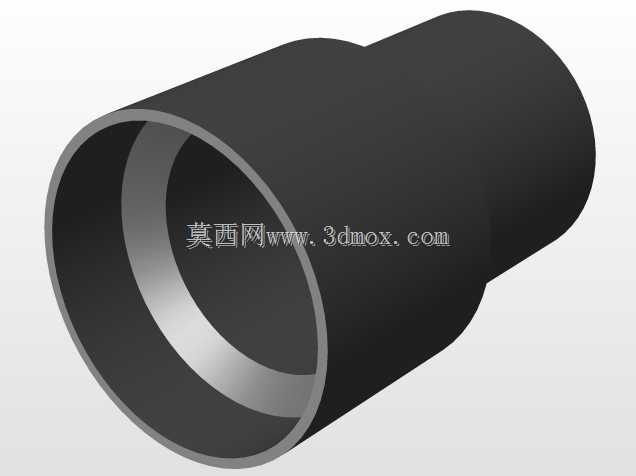

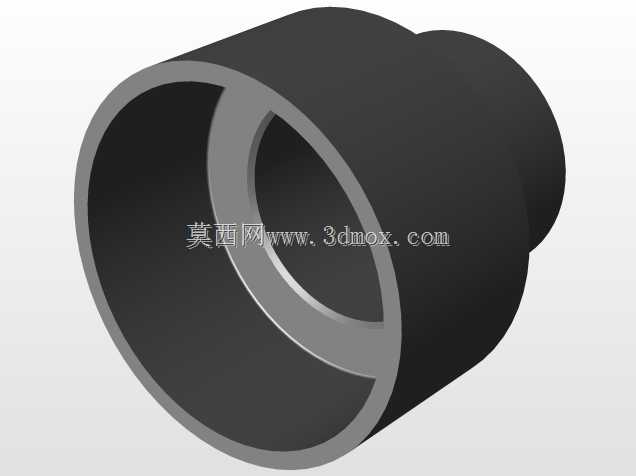

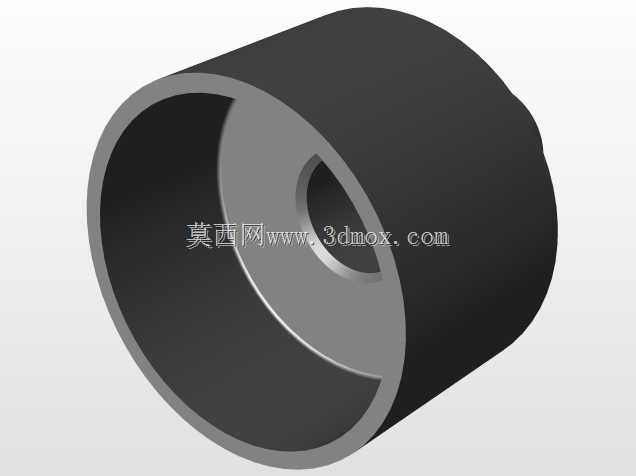

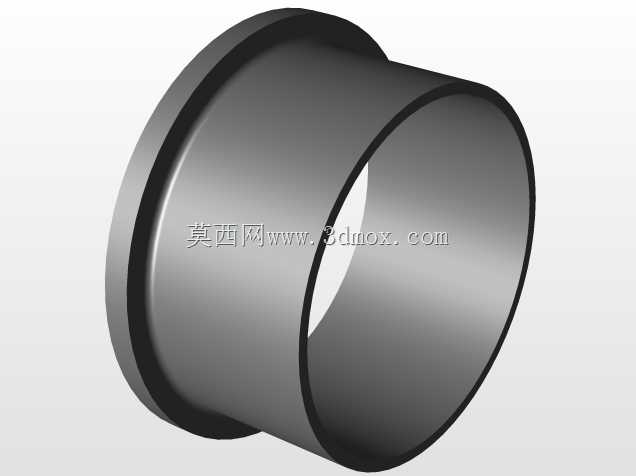

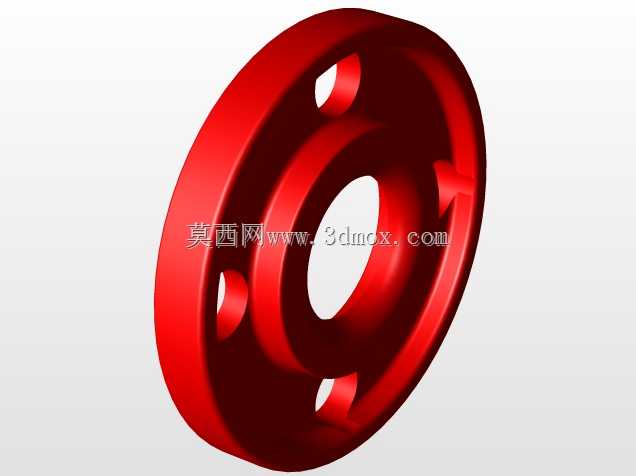

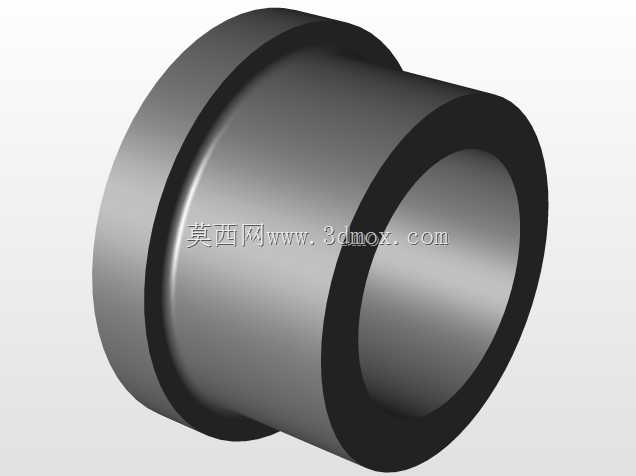

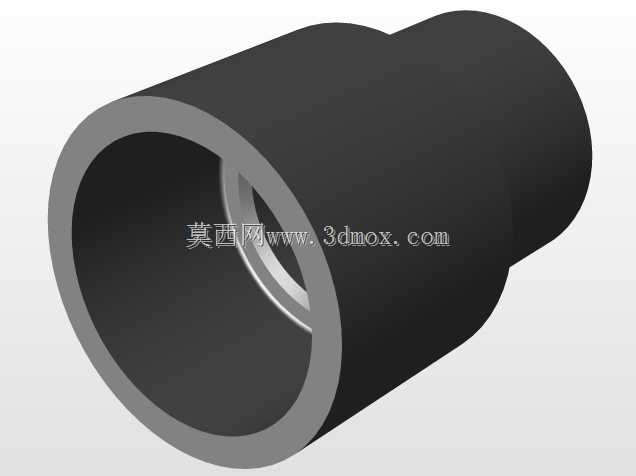

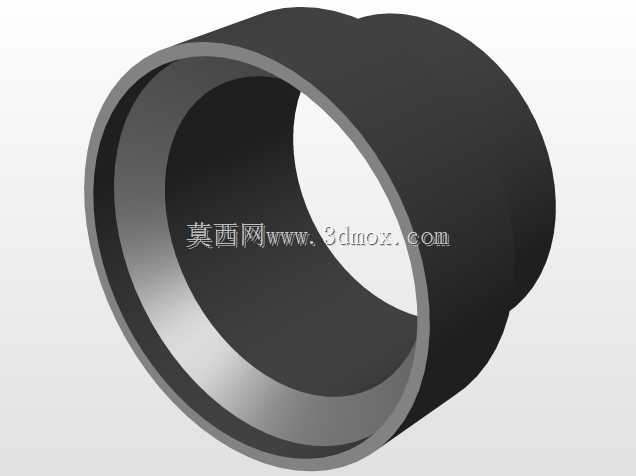

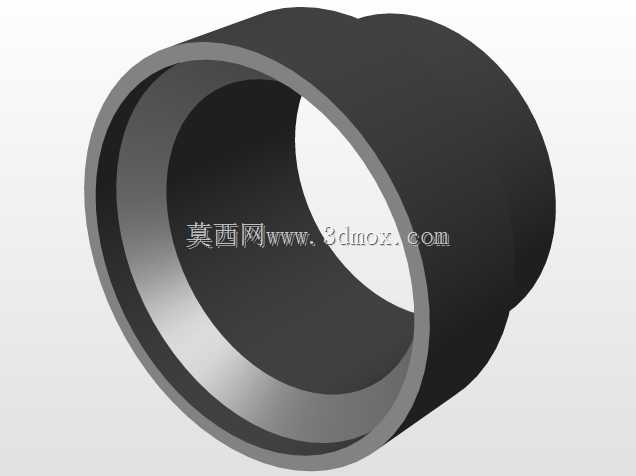

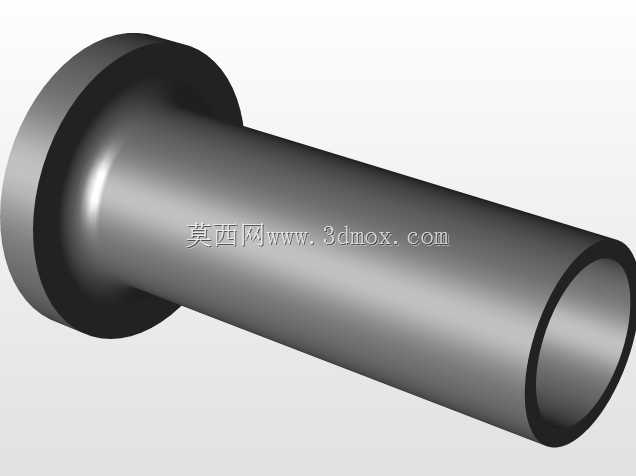

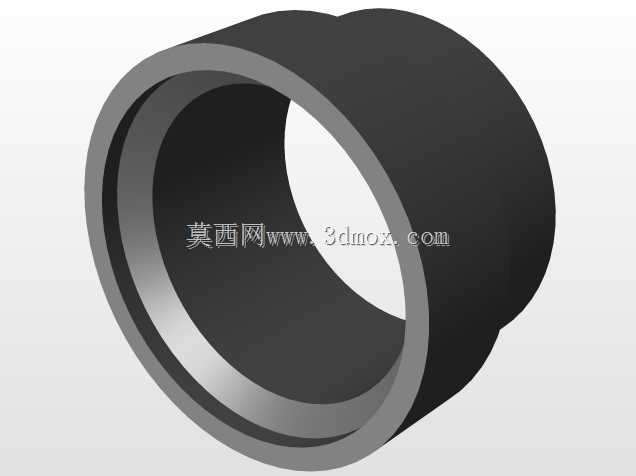

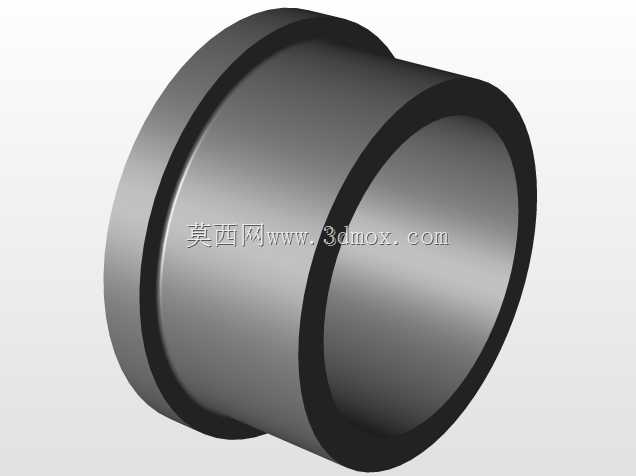

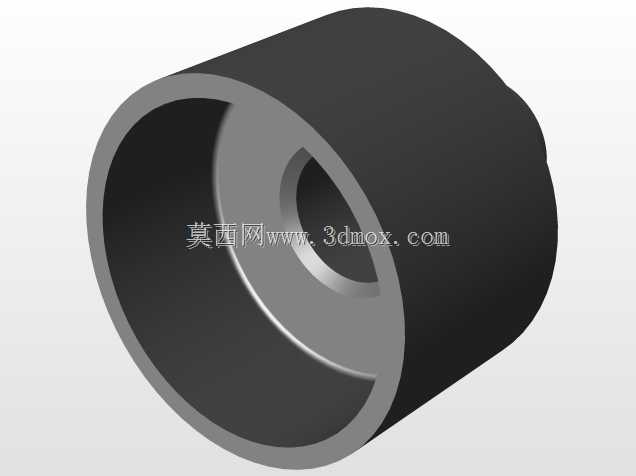

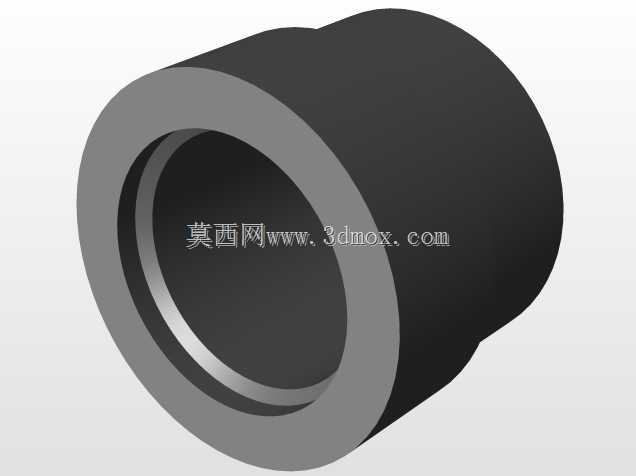

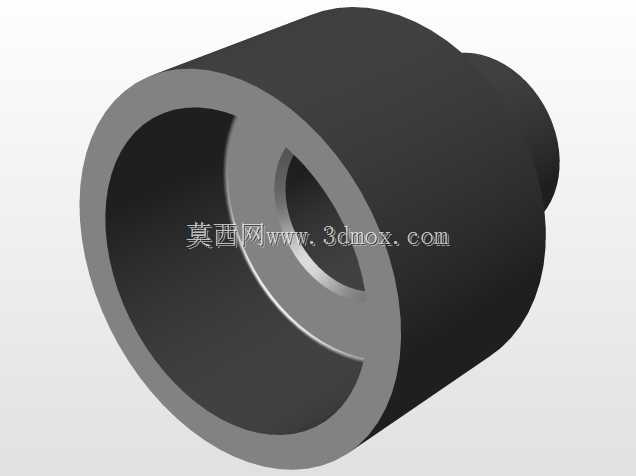

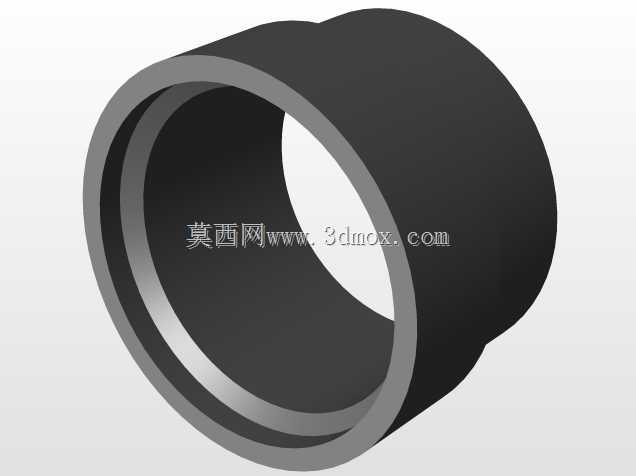

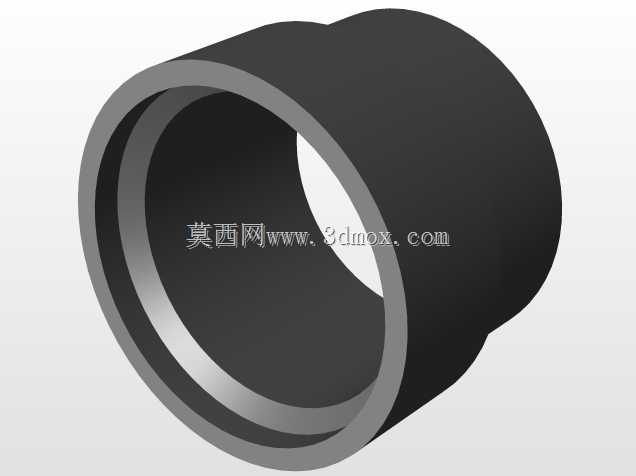

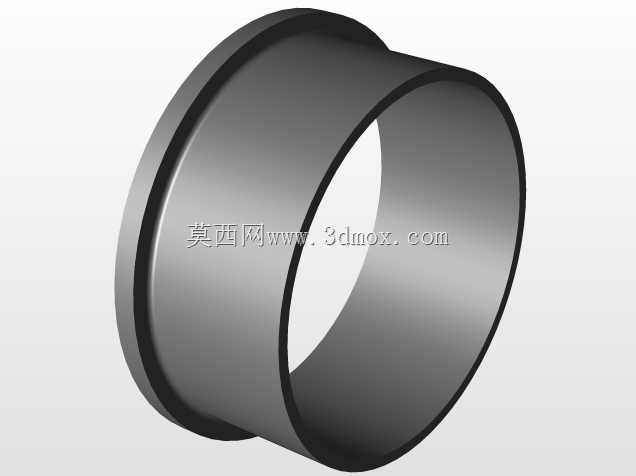

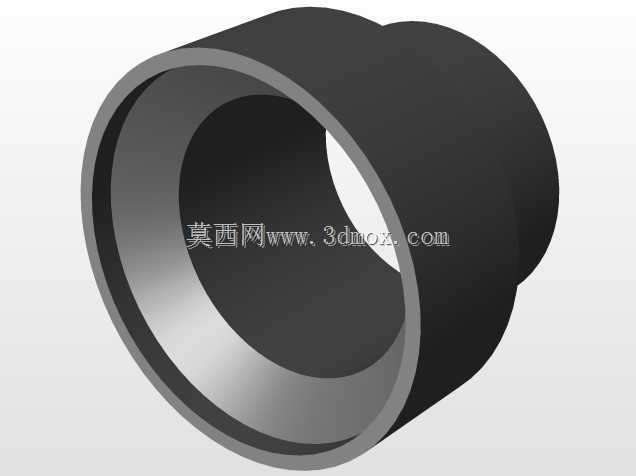

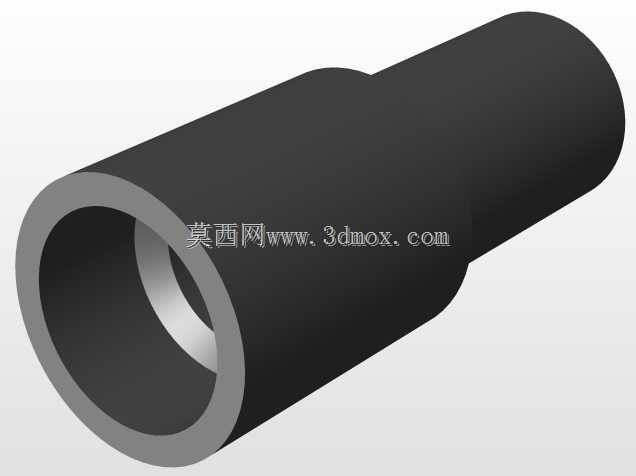

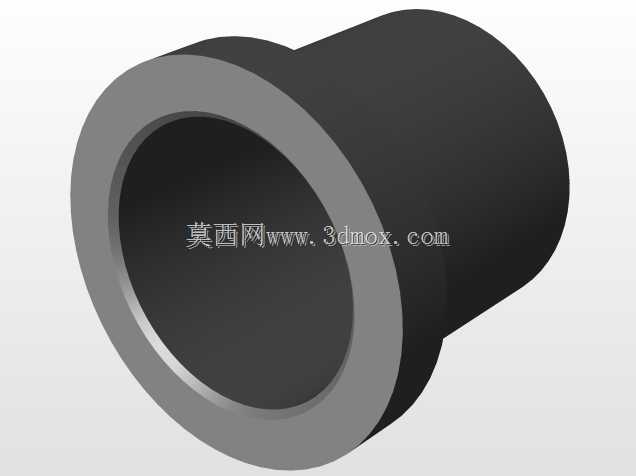

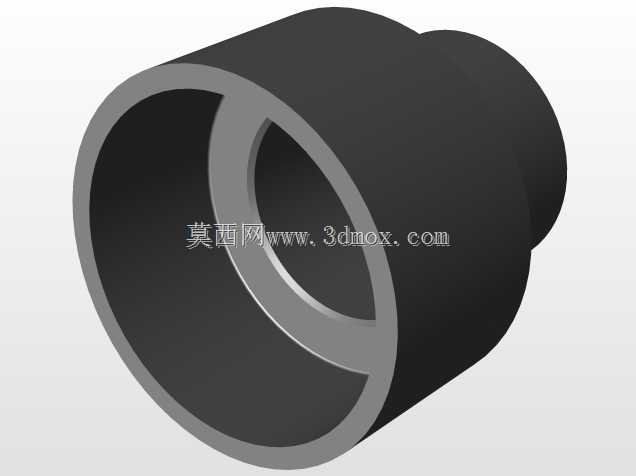

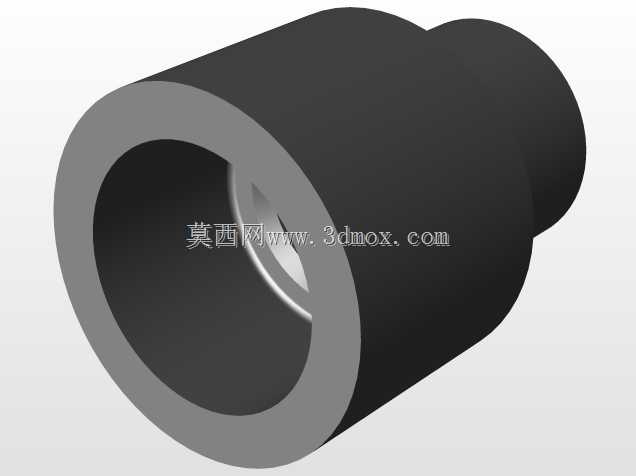

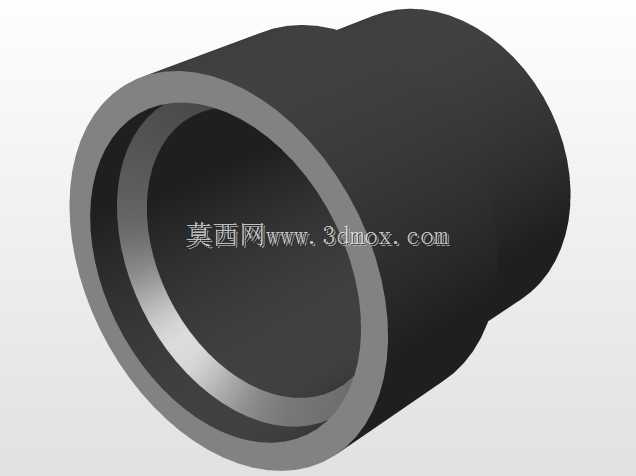

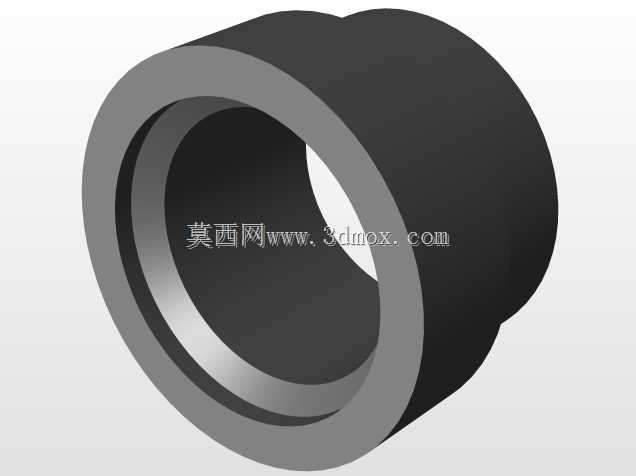

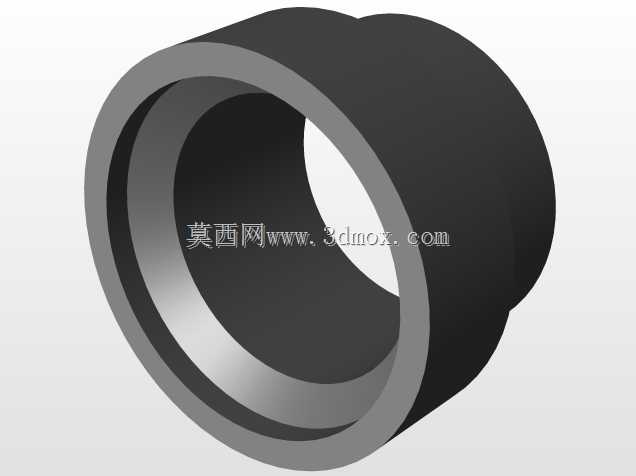

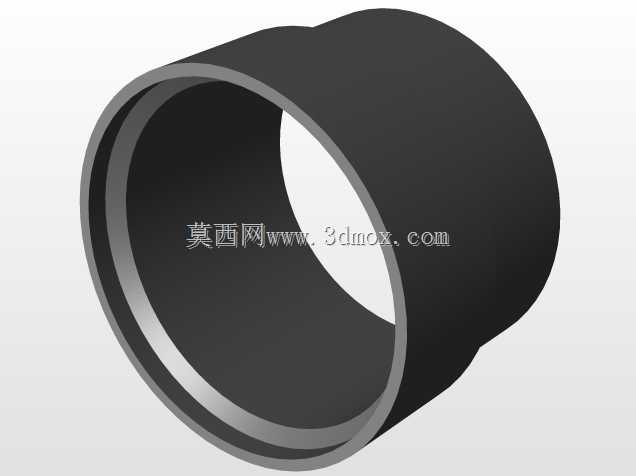

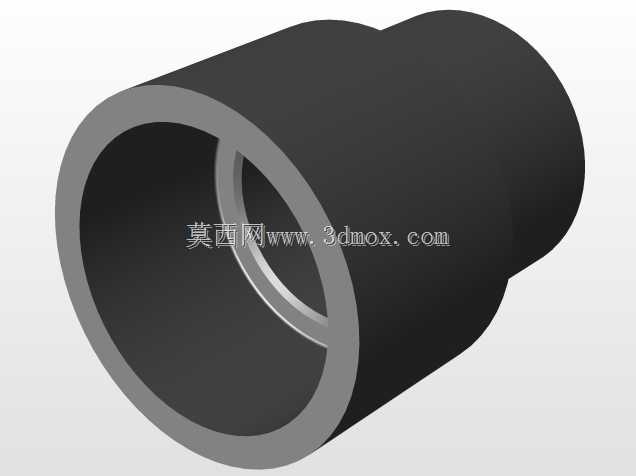

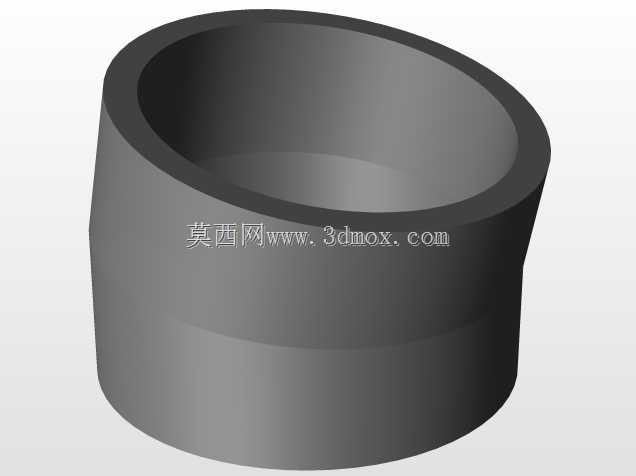

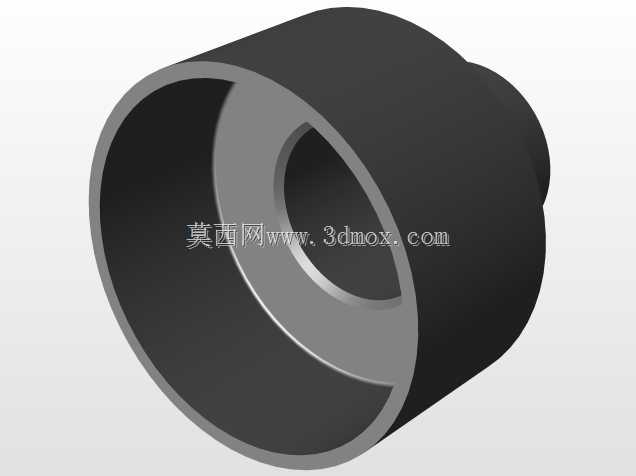

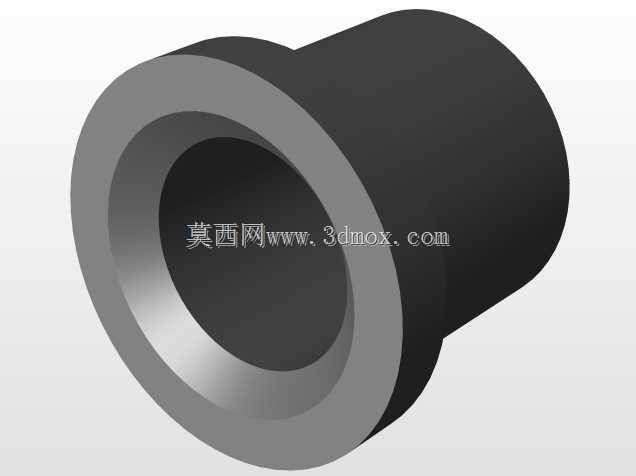

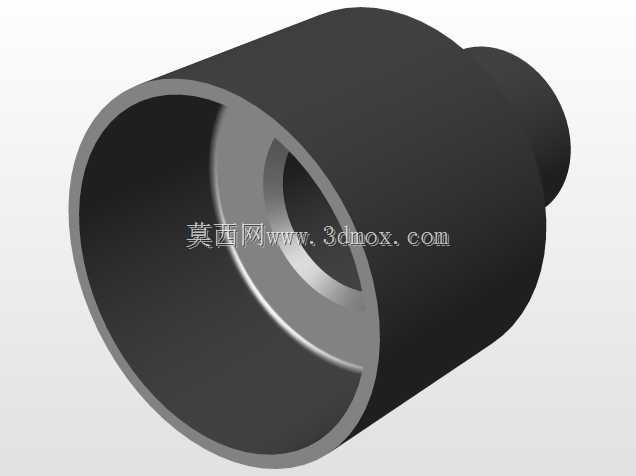

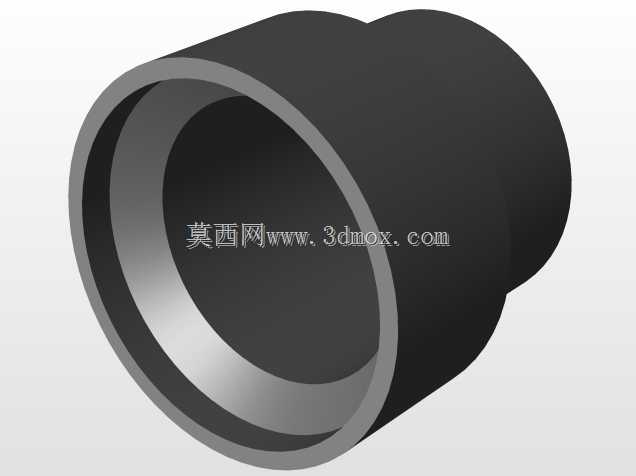

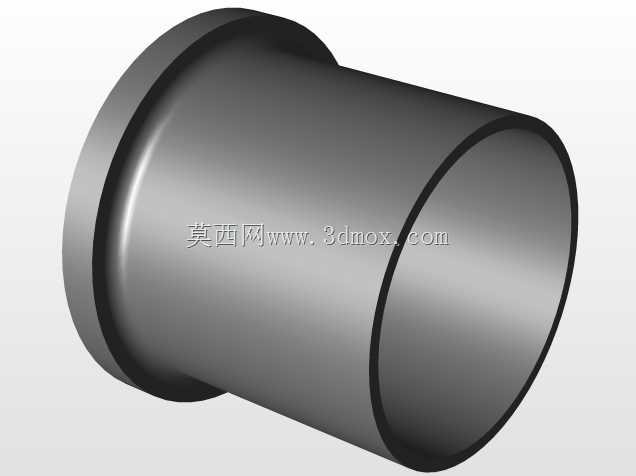

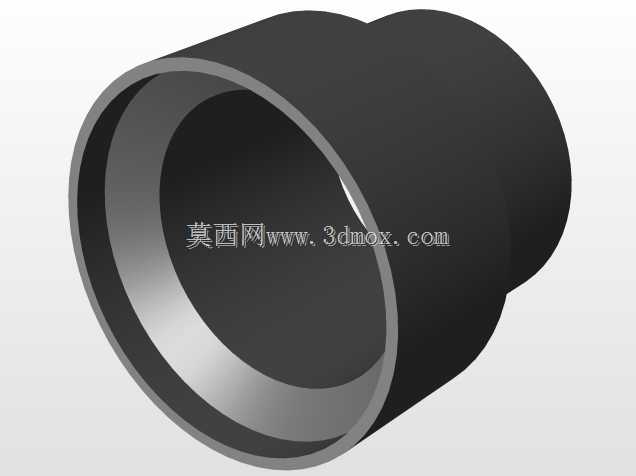

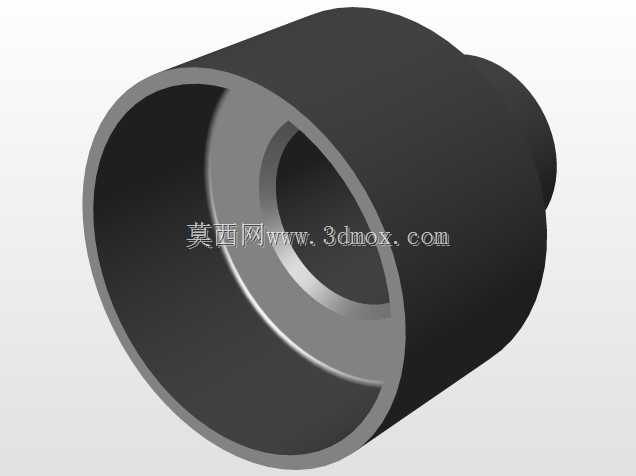

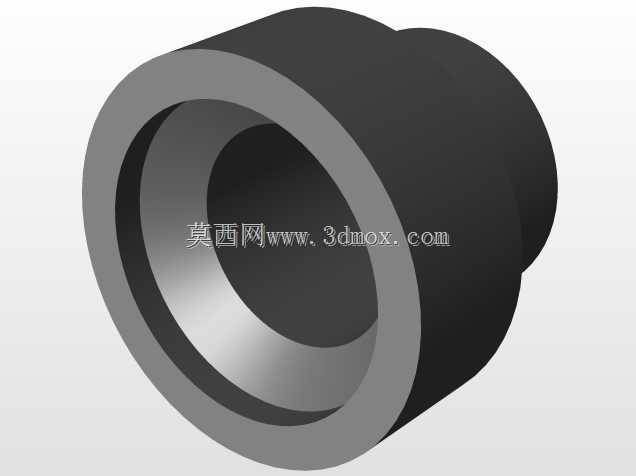

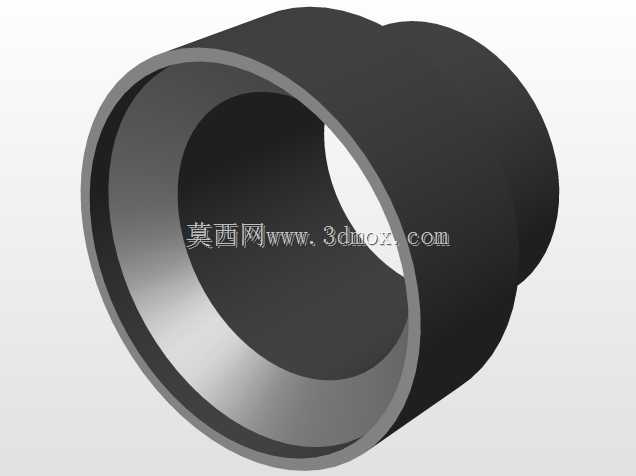

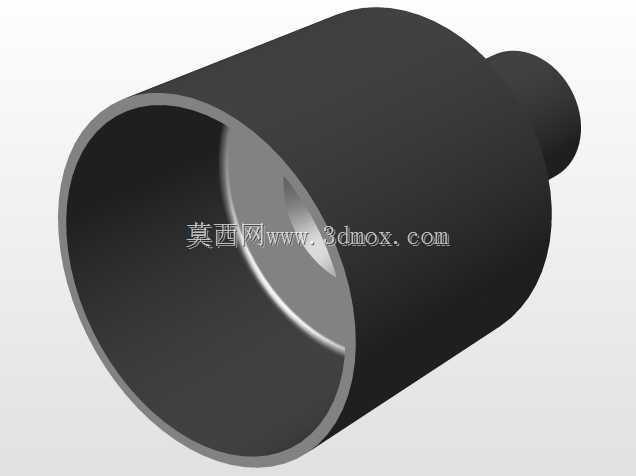

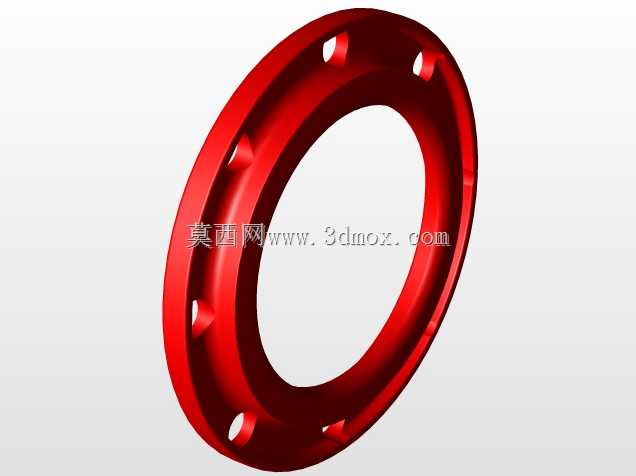

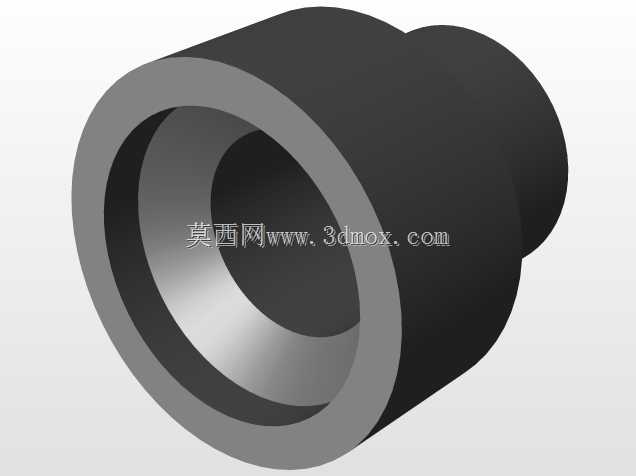

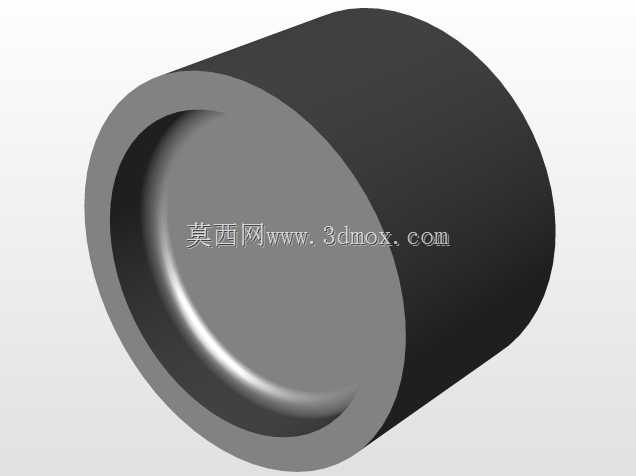

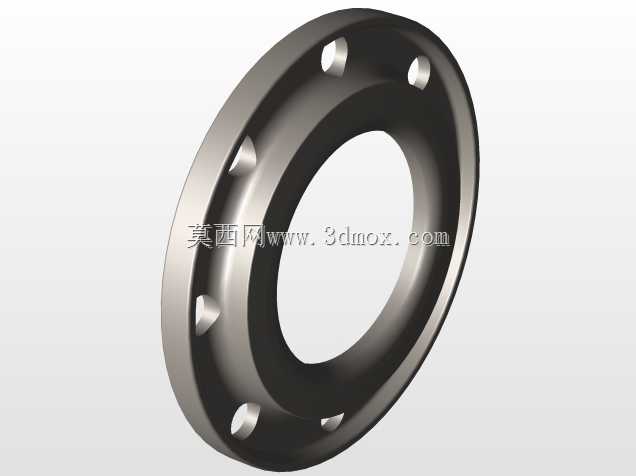

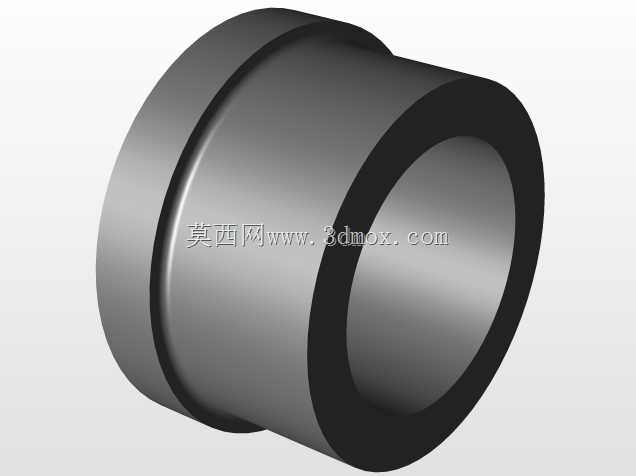

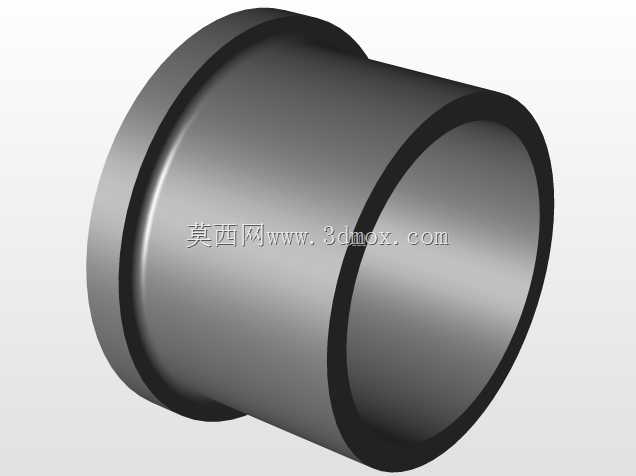

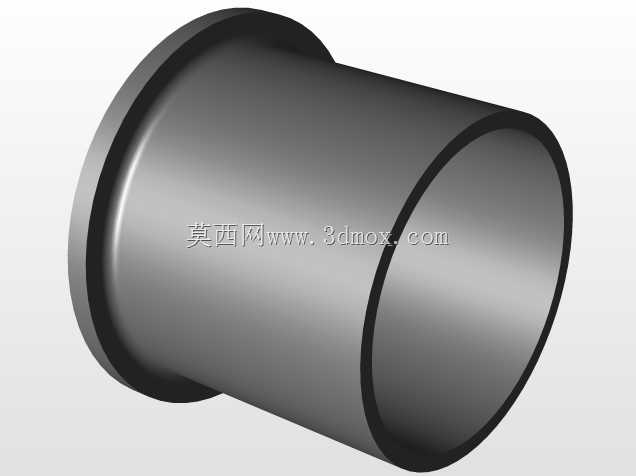

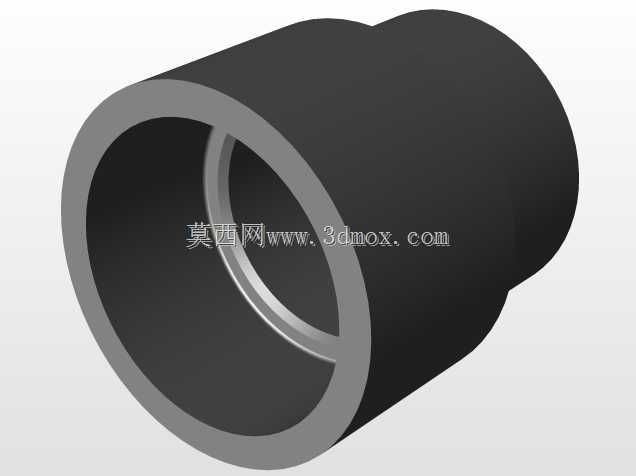

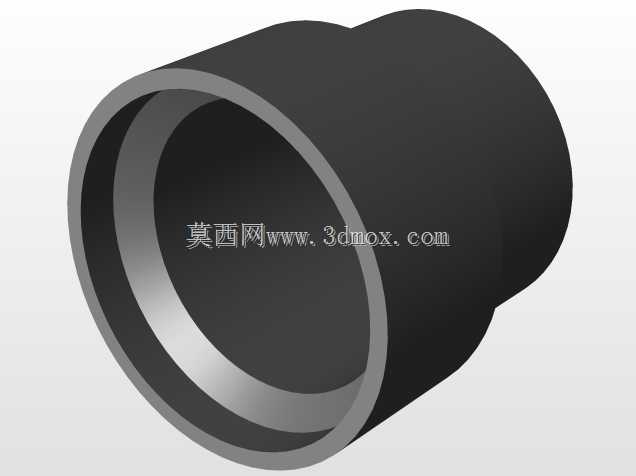

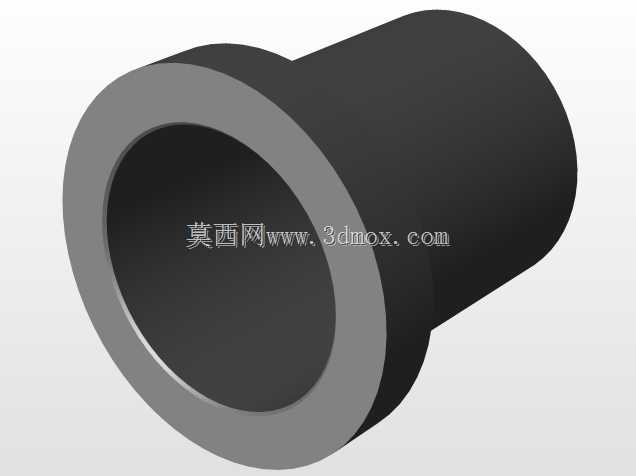

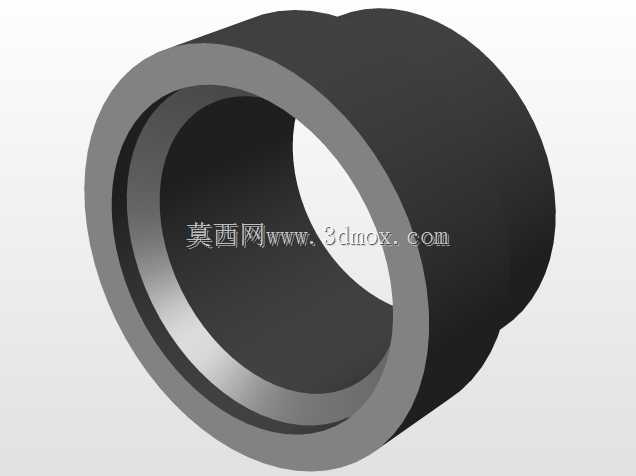

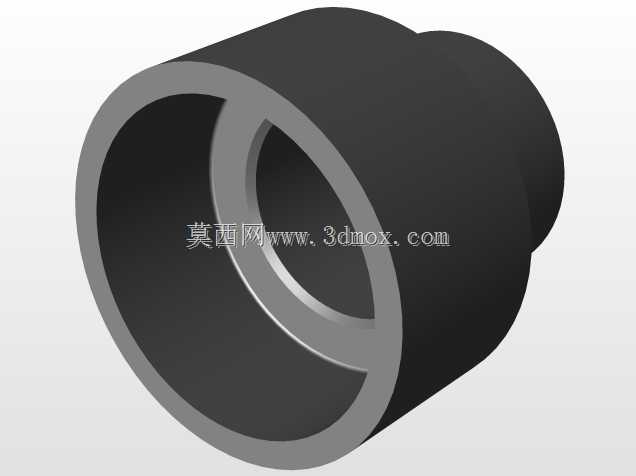

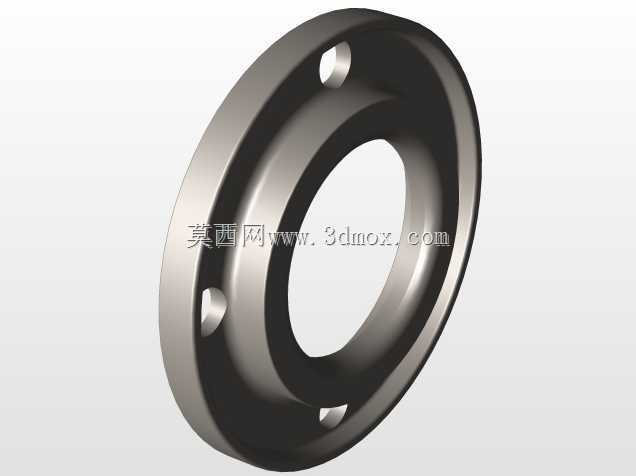

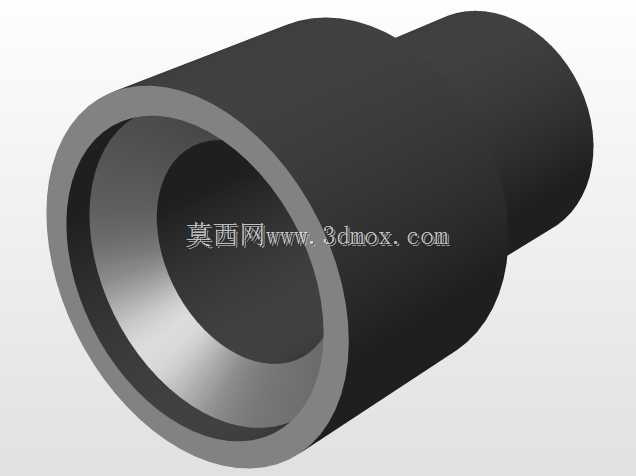

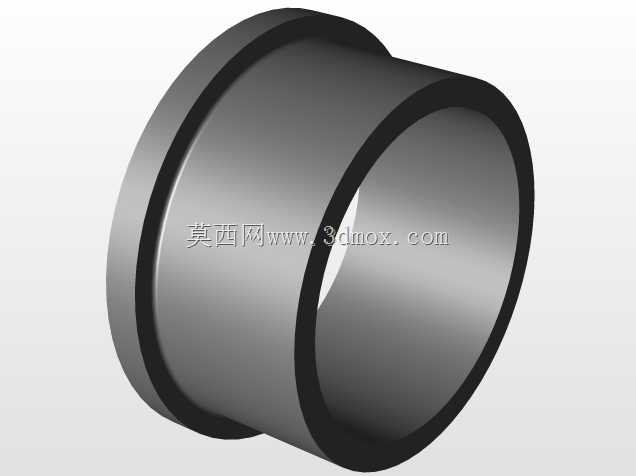

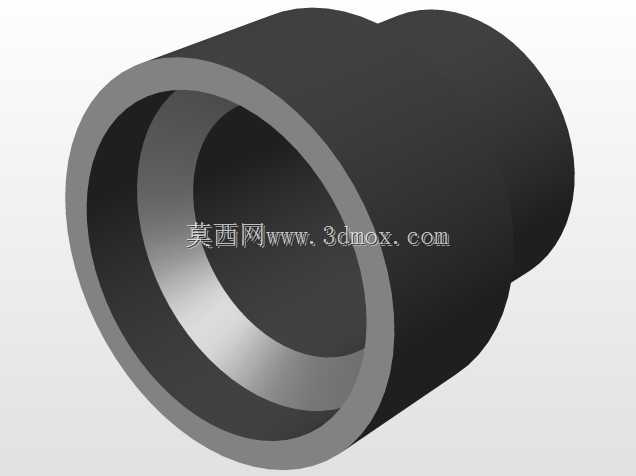

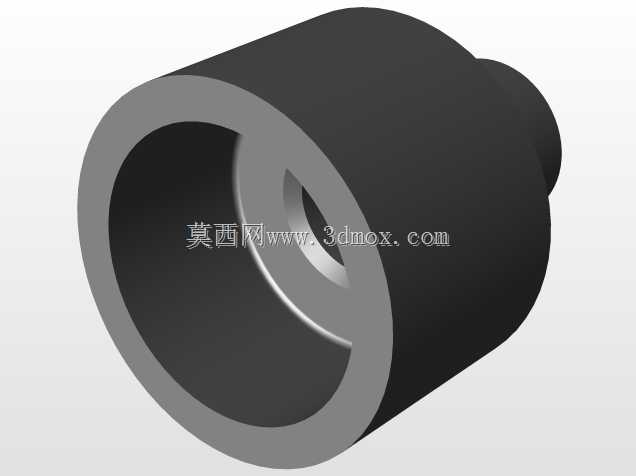

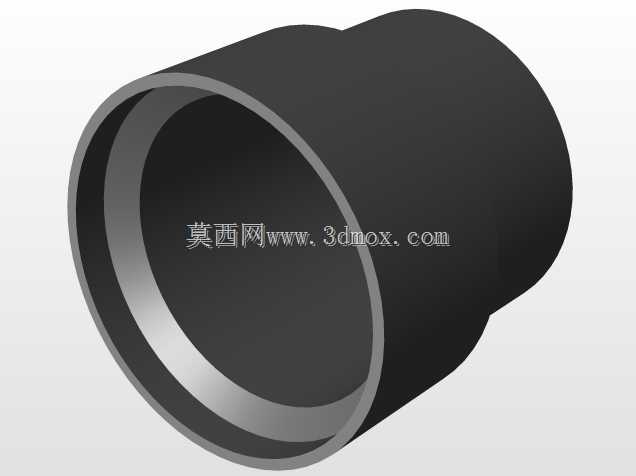

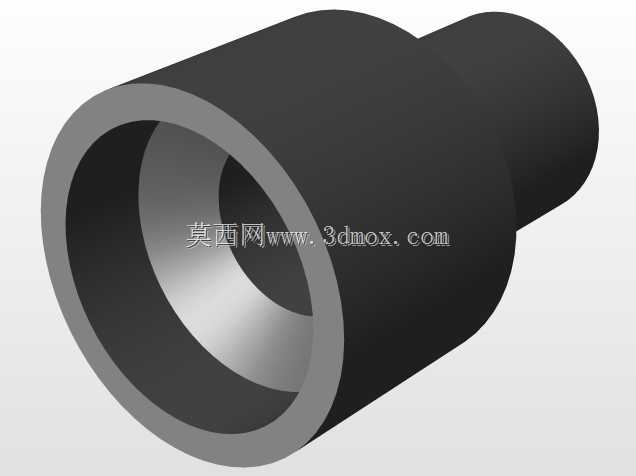

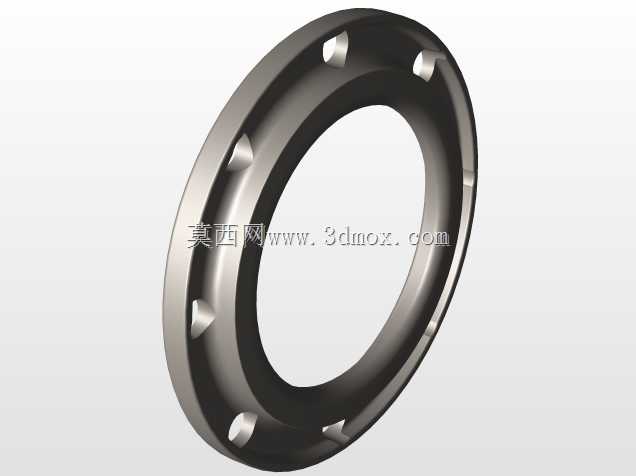

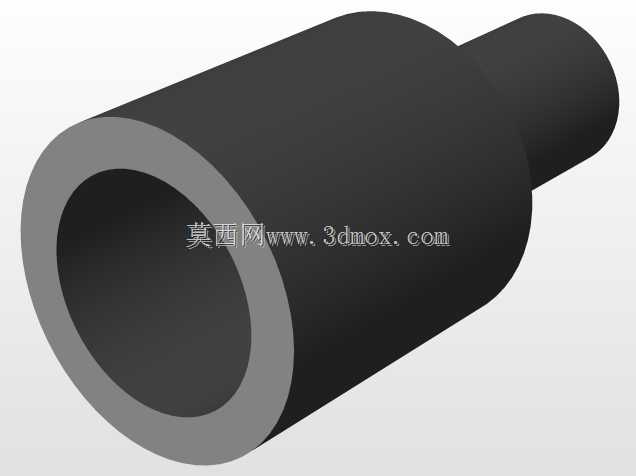

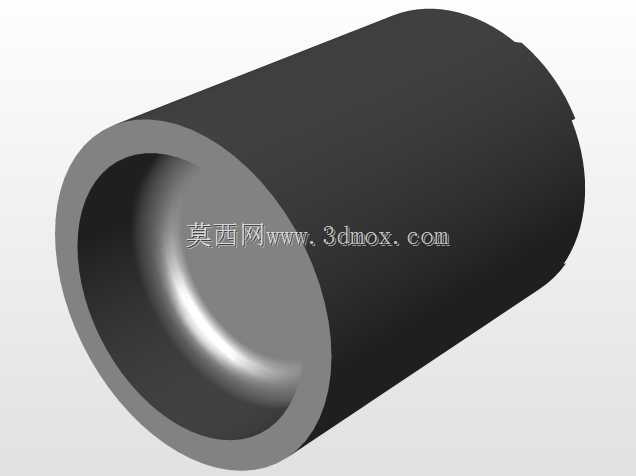

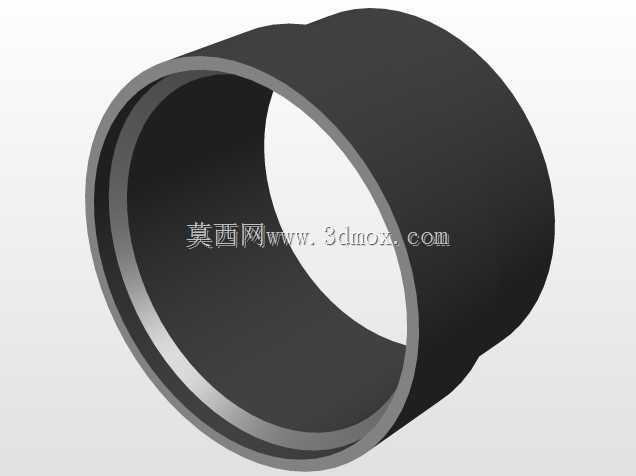

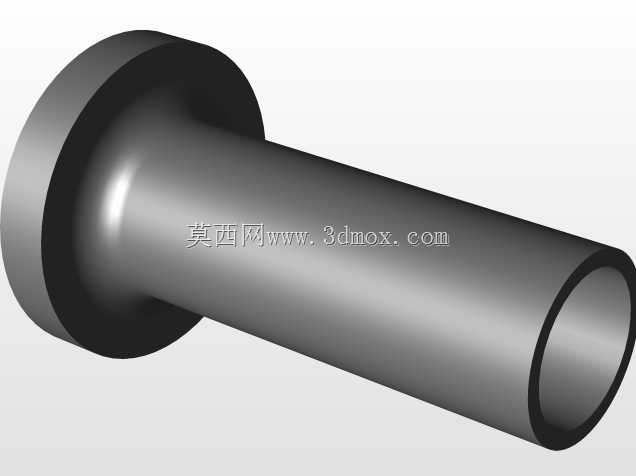

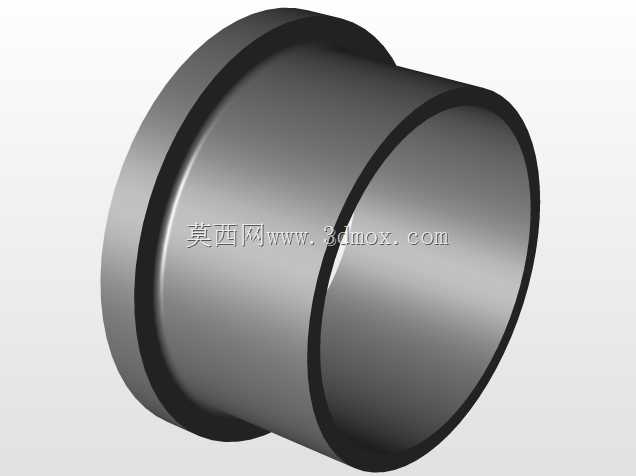

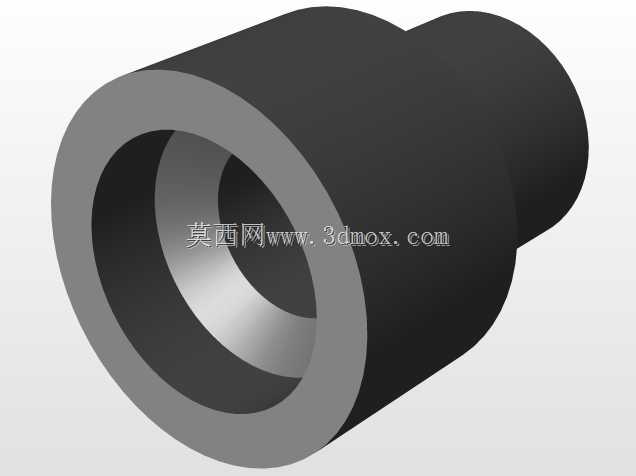

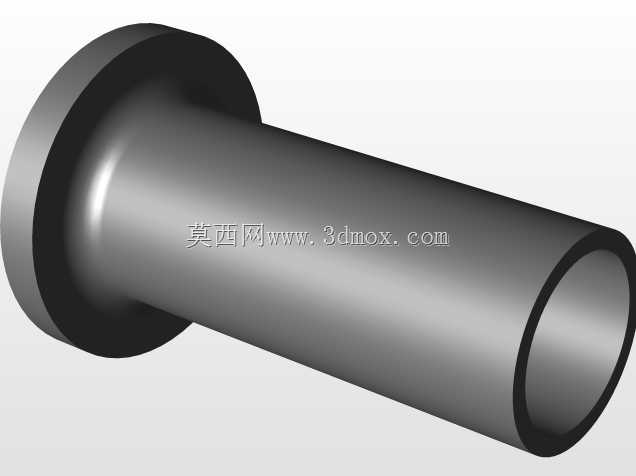

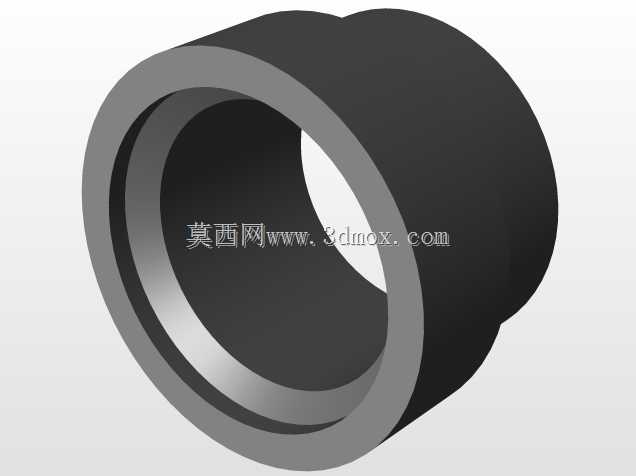

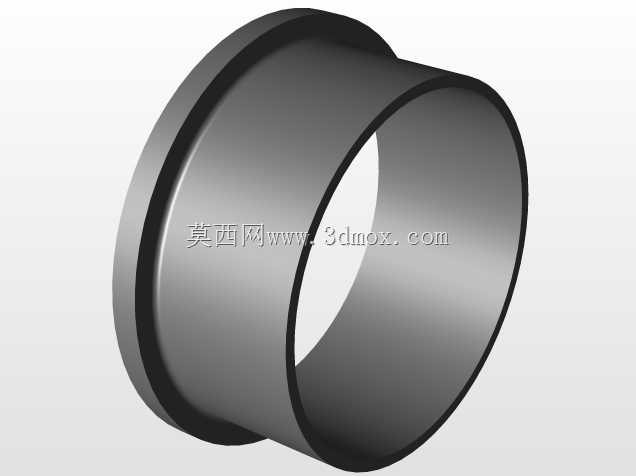

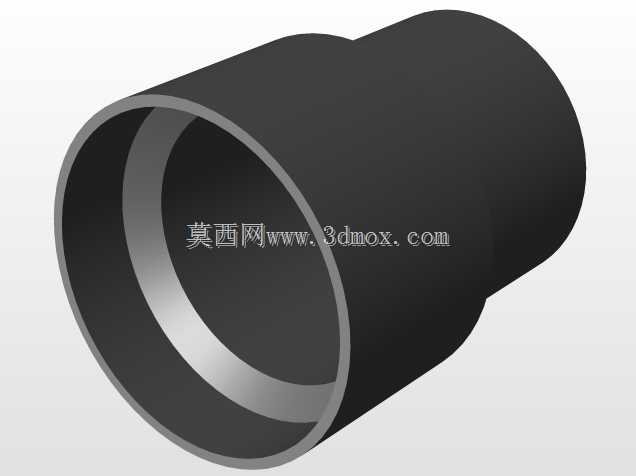

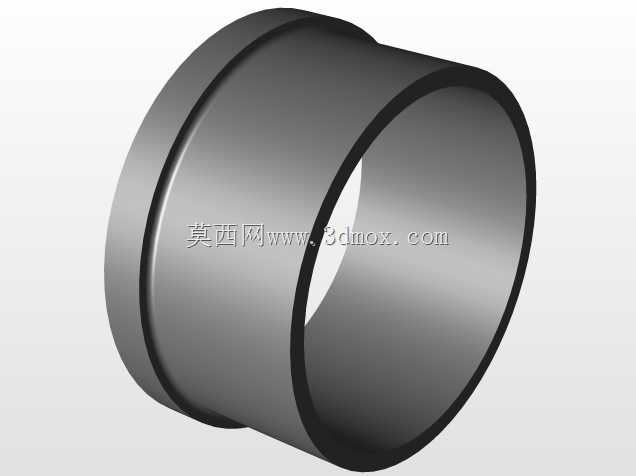

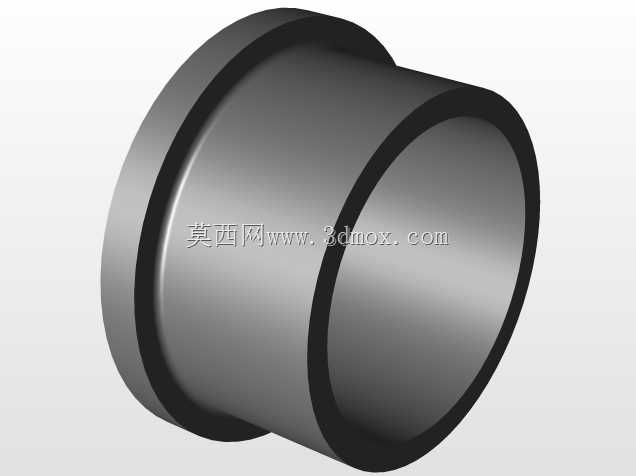

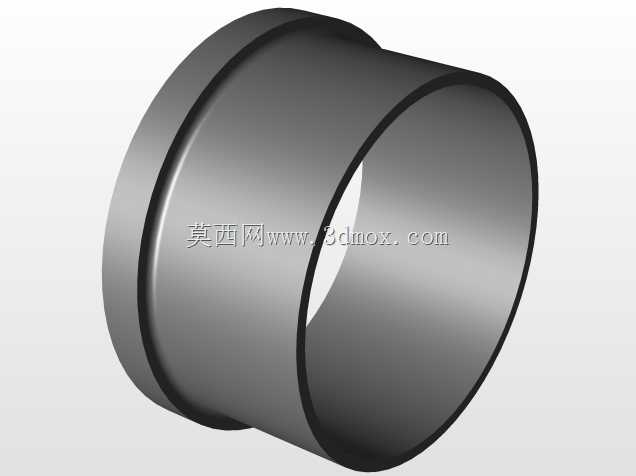

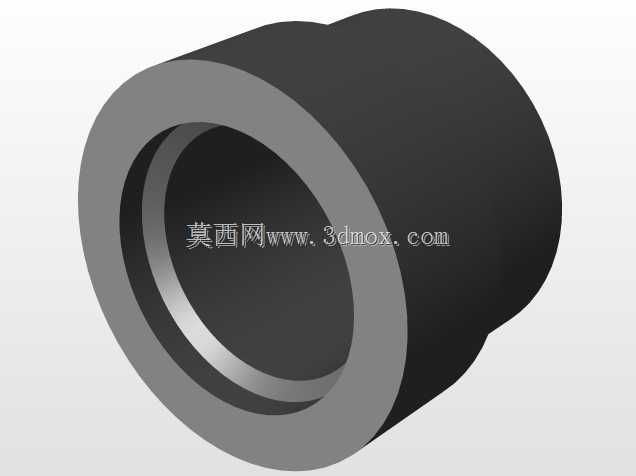

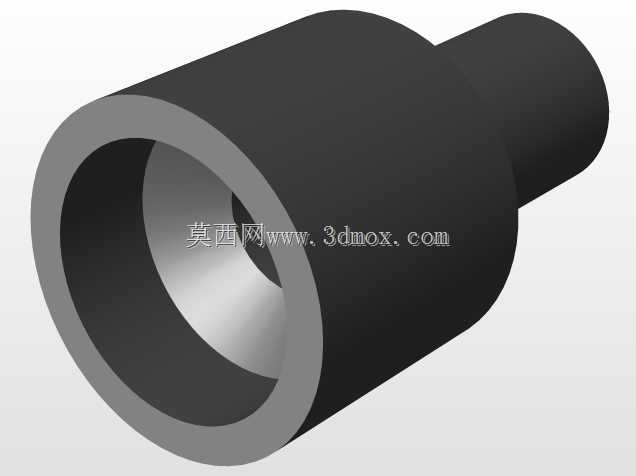

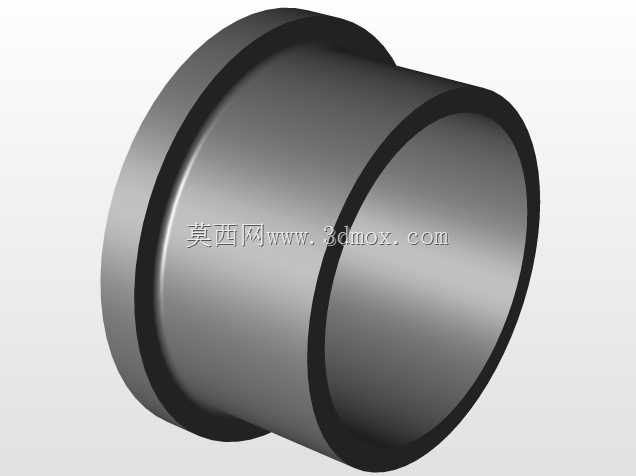

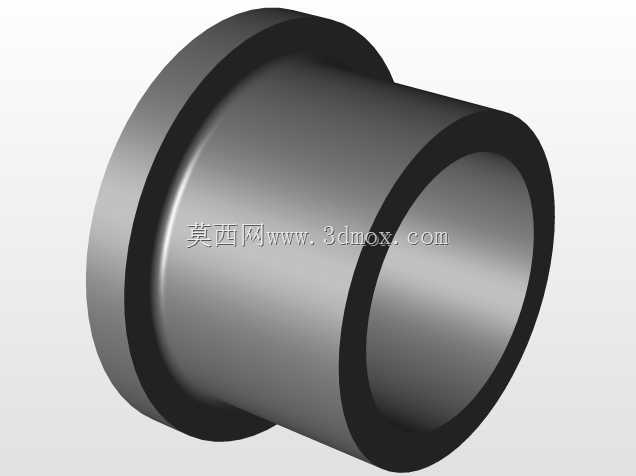

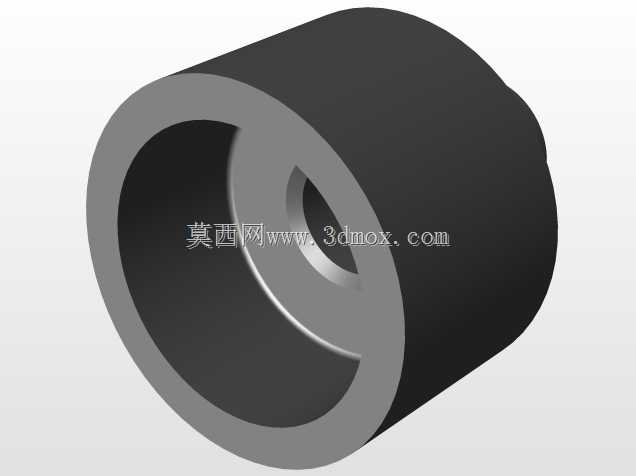

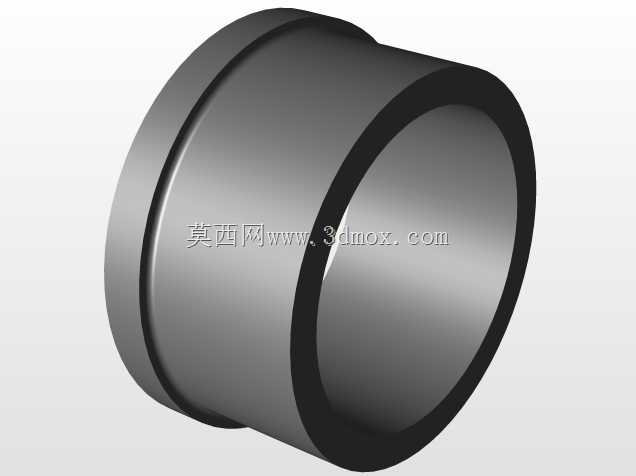

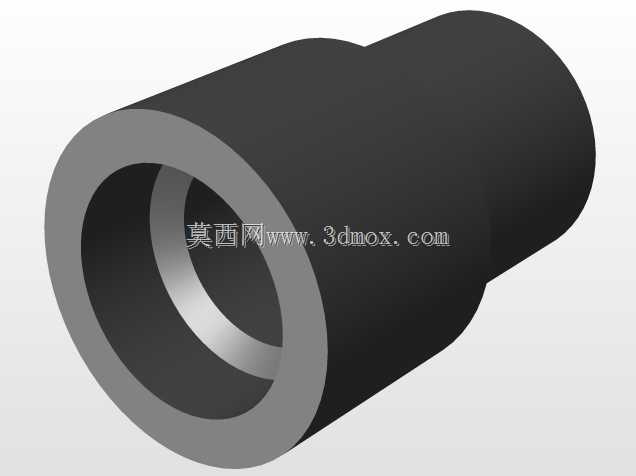

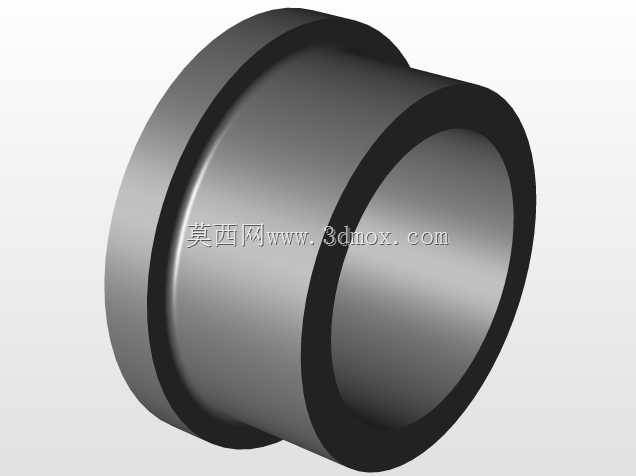

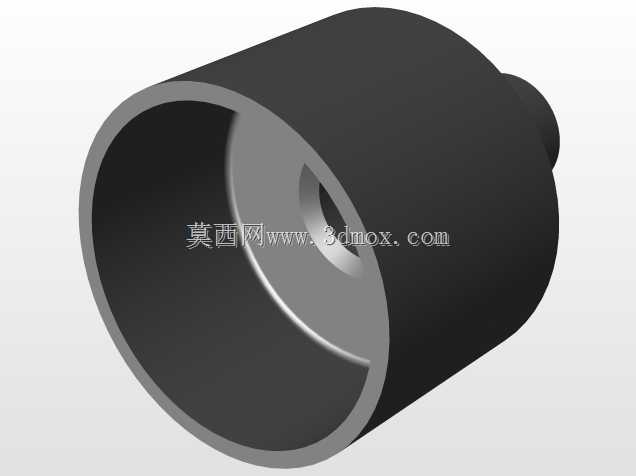

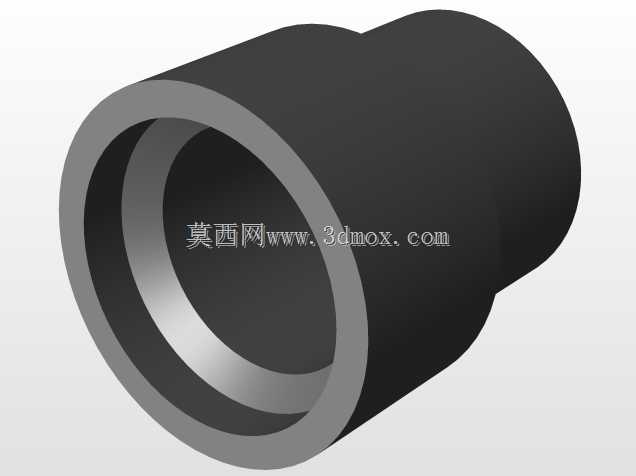

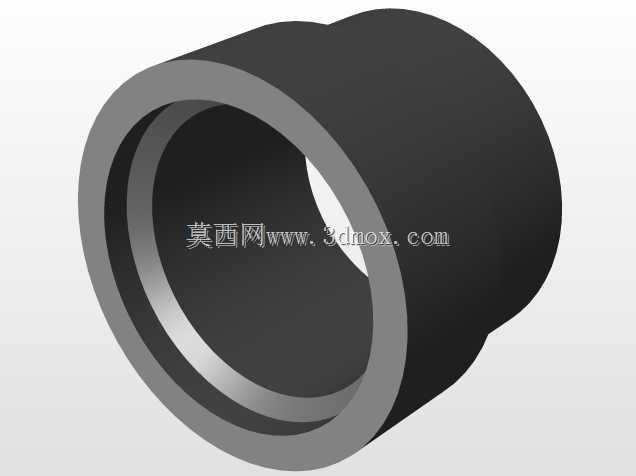

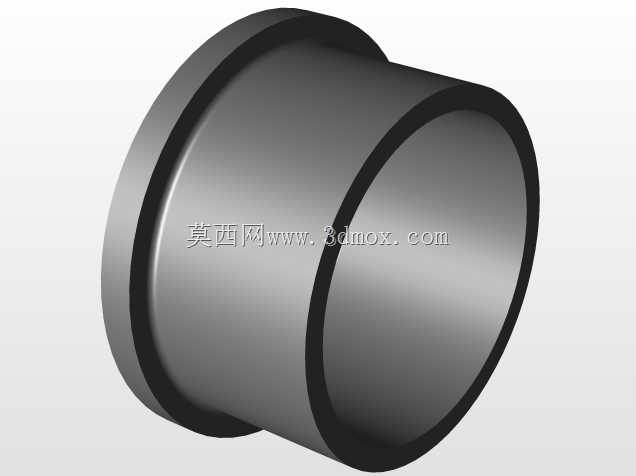

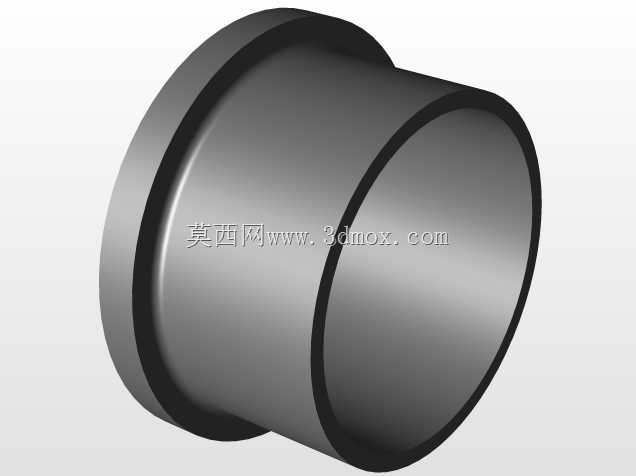

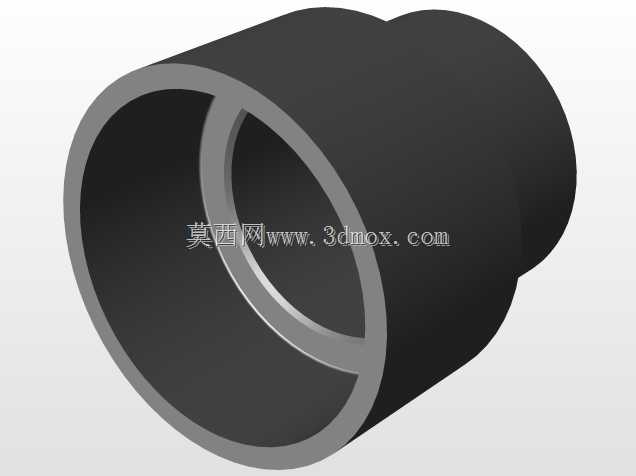

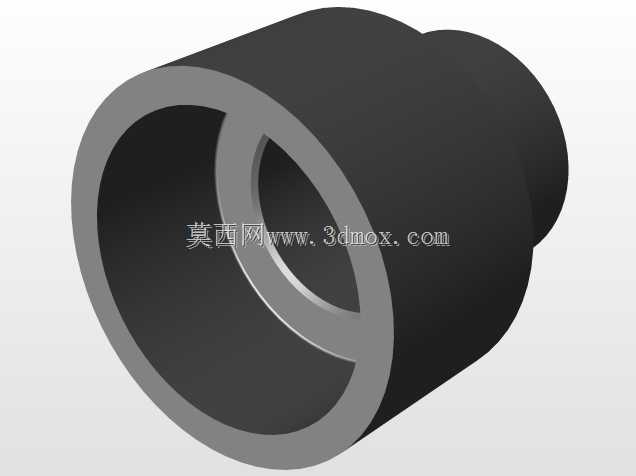

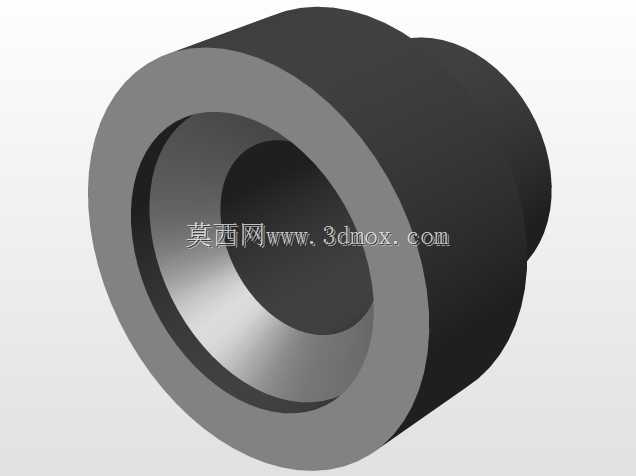

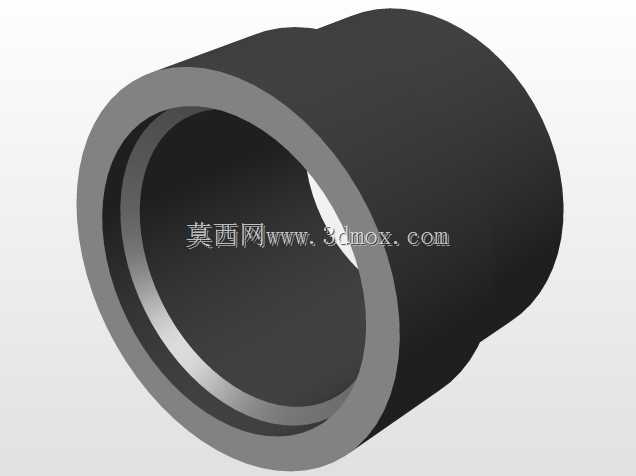

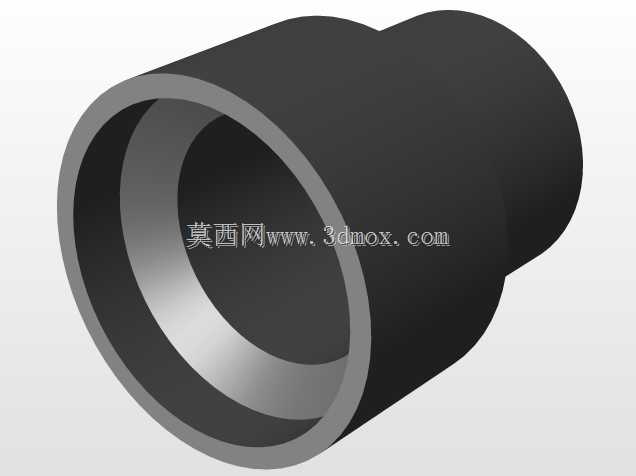

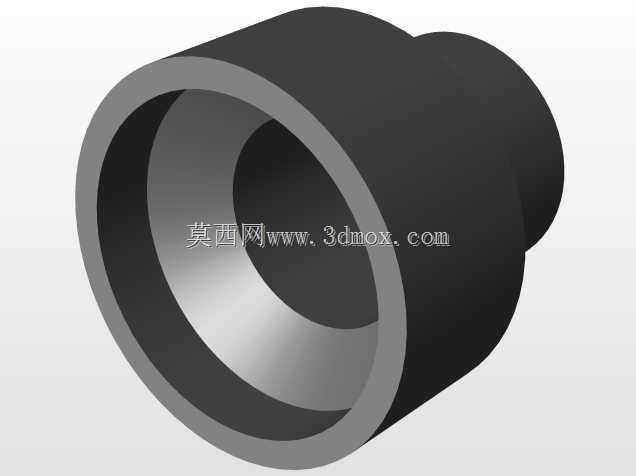

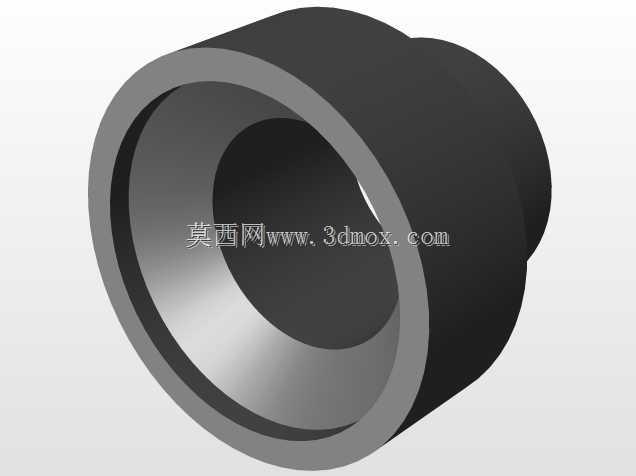

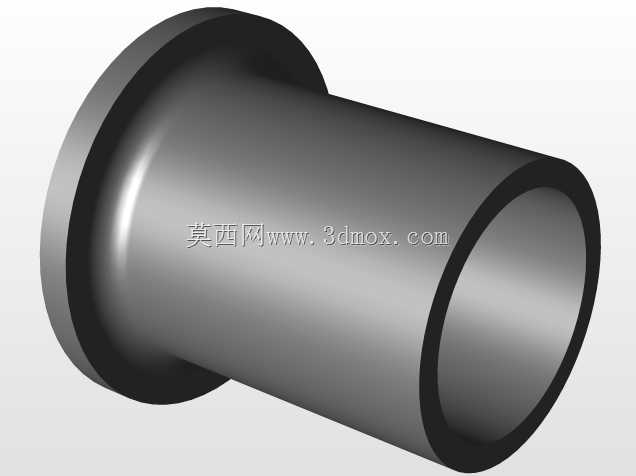

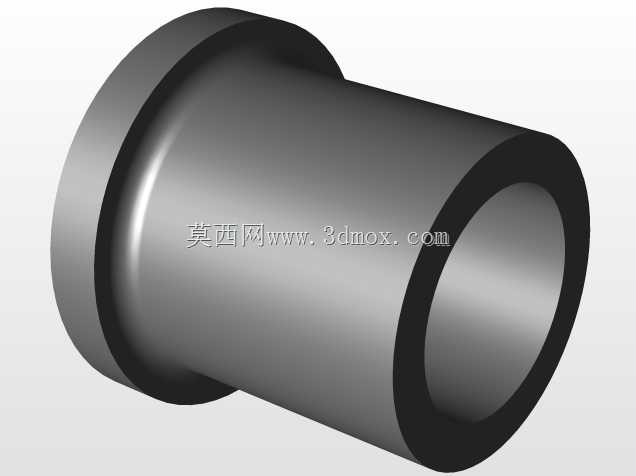

带台阶圆形结构机械零件设计

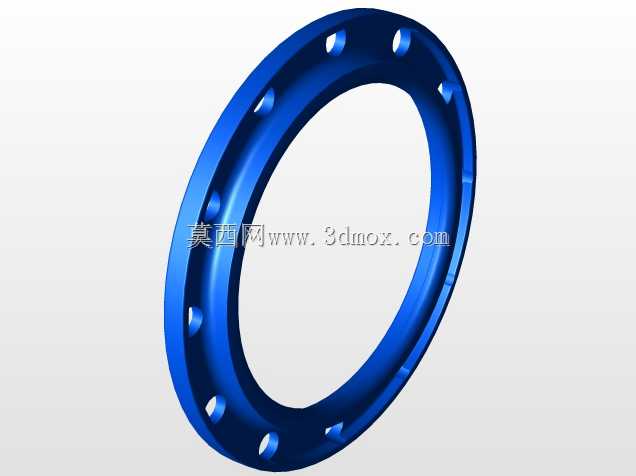

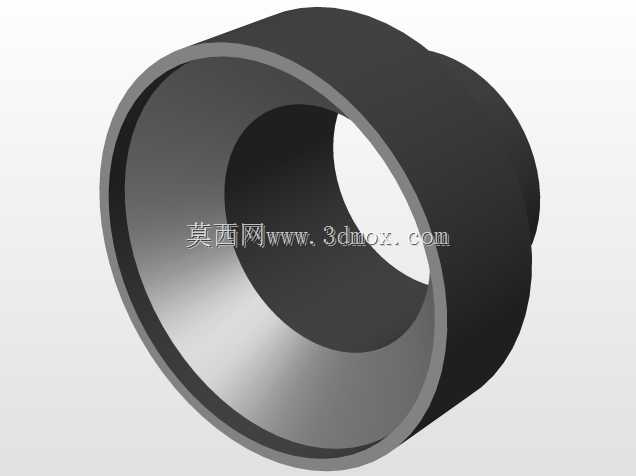

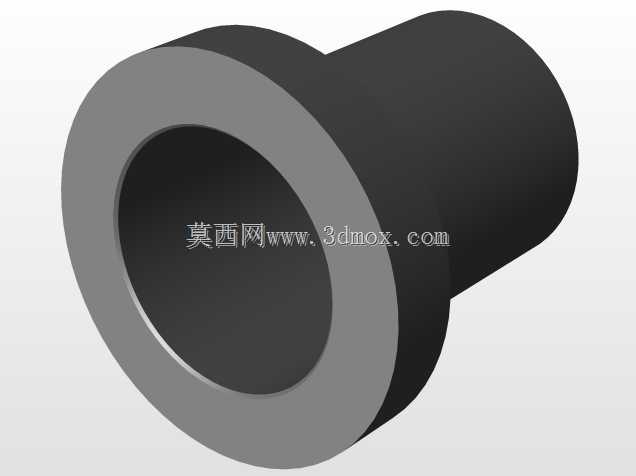

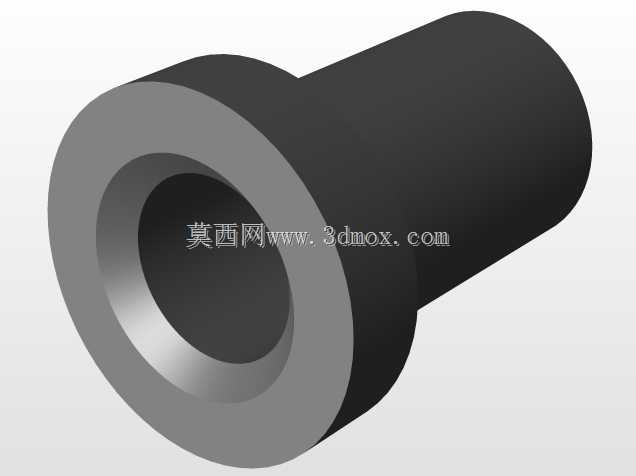

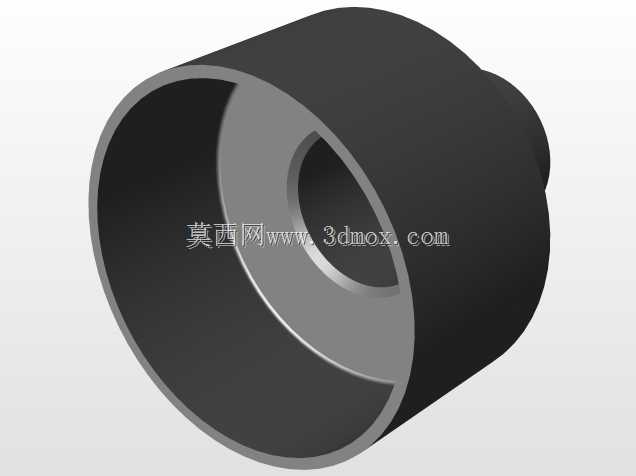

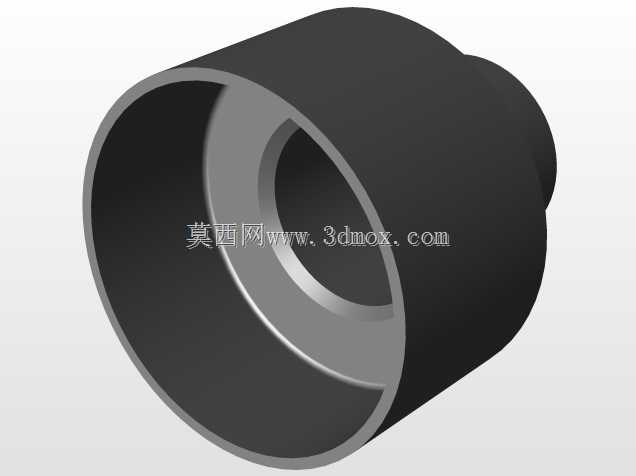

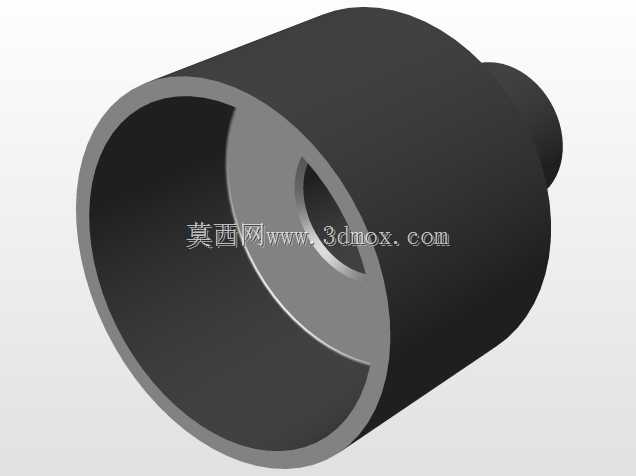

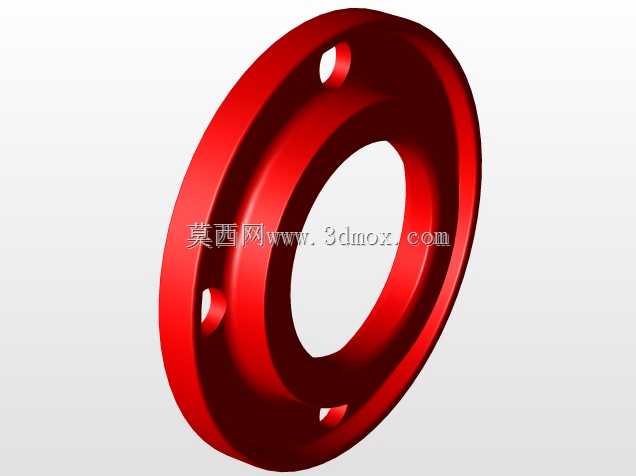

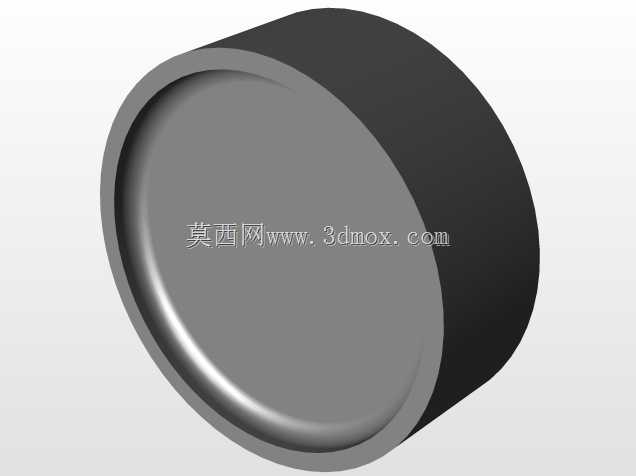

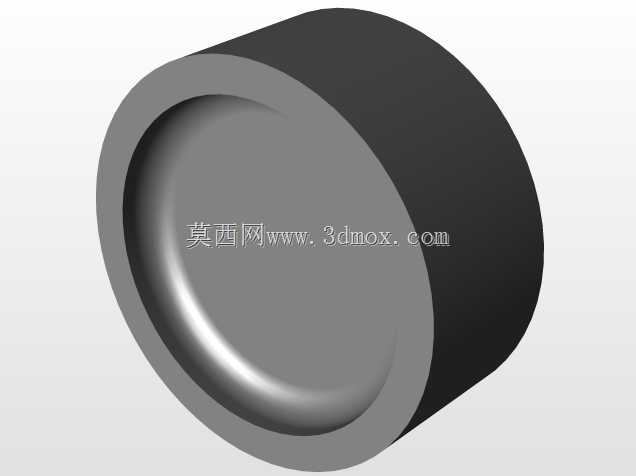

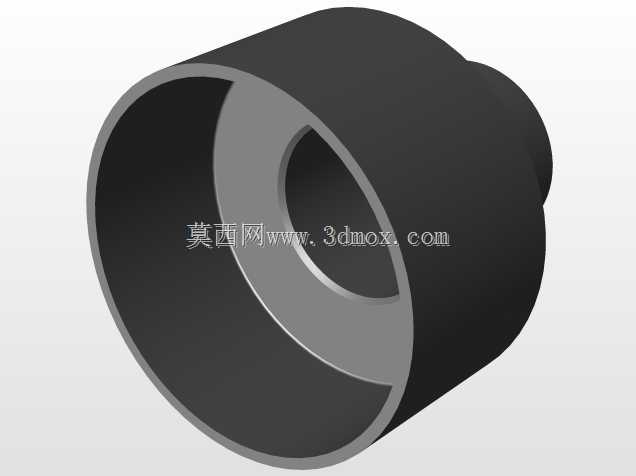

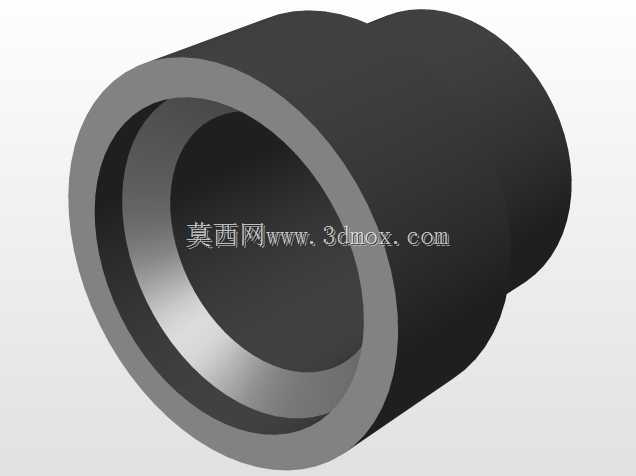

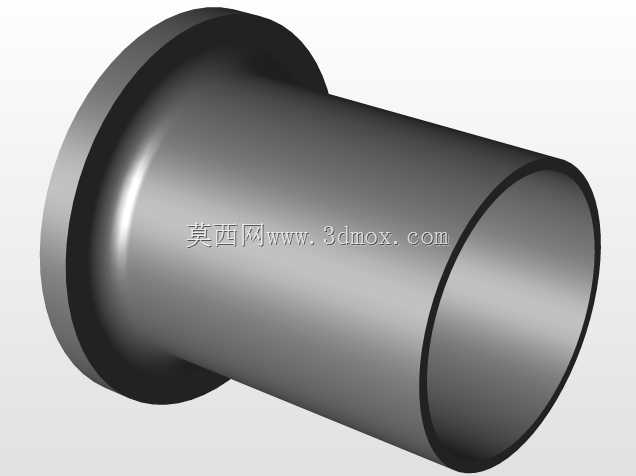

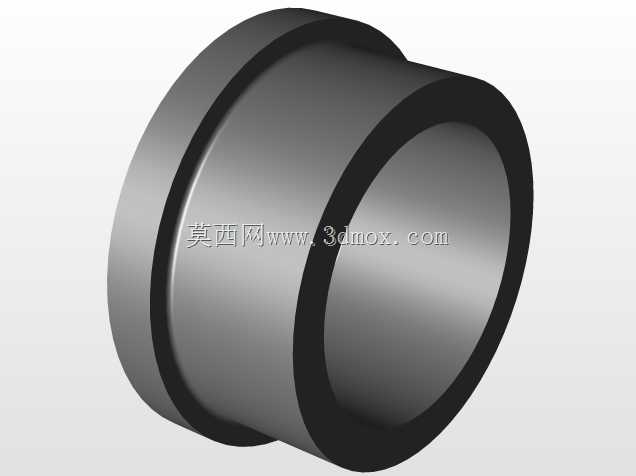

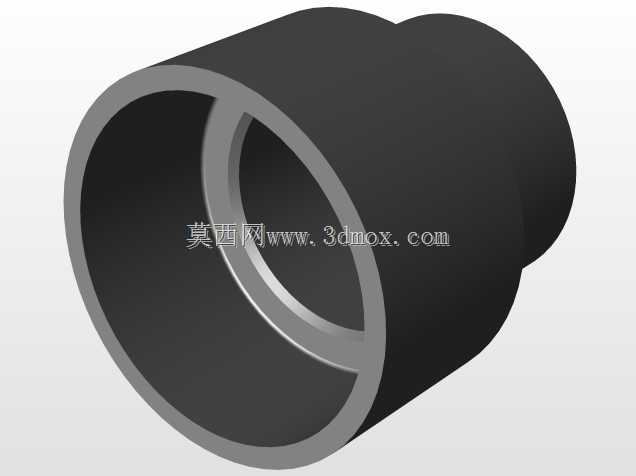

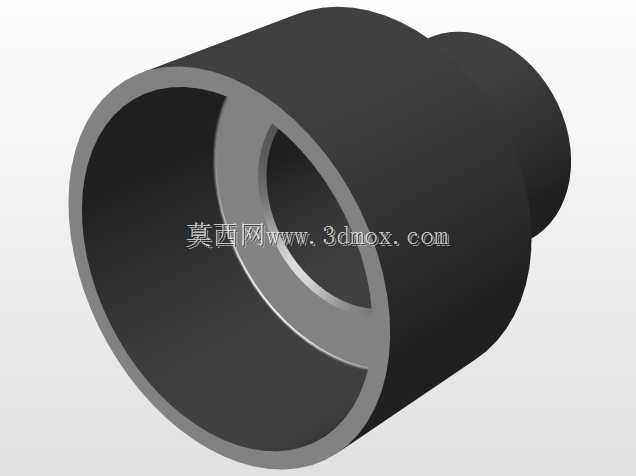

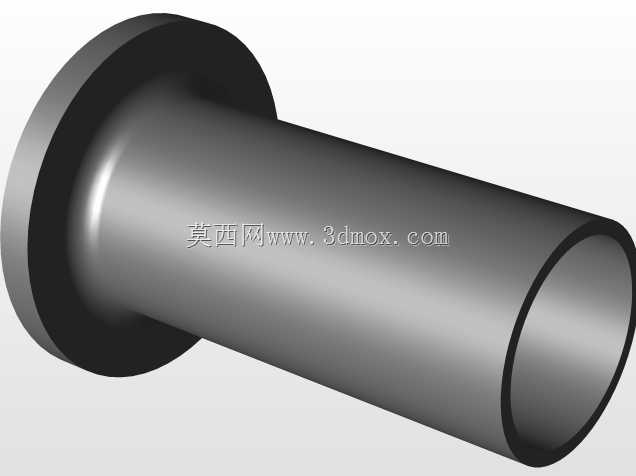

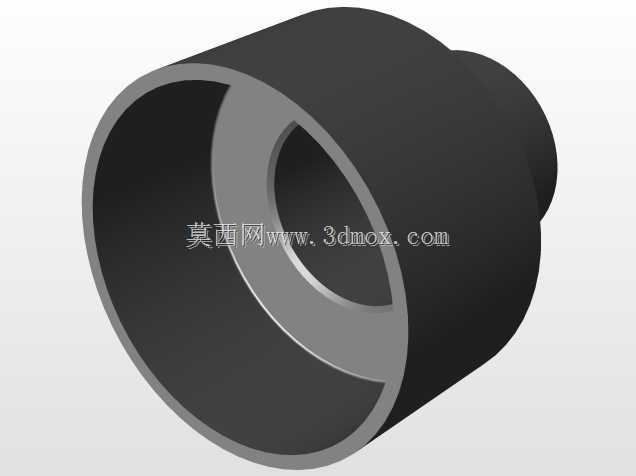

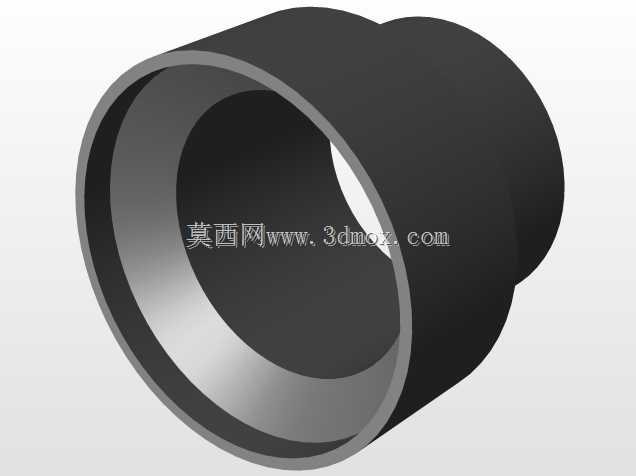

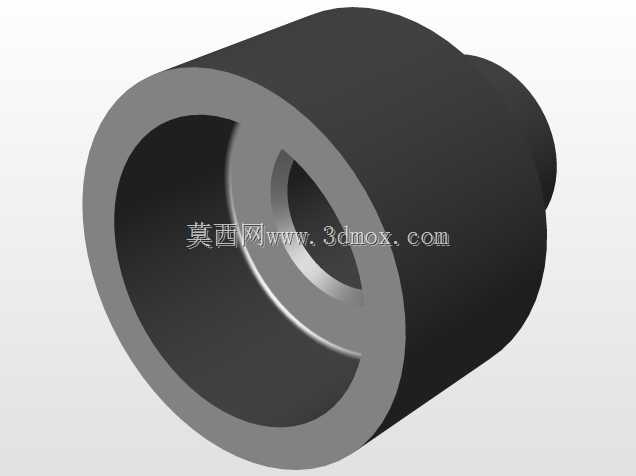

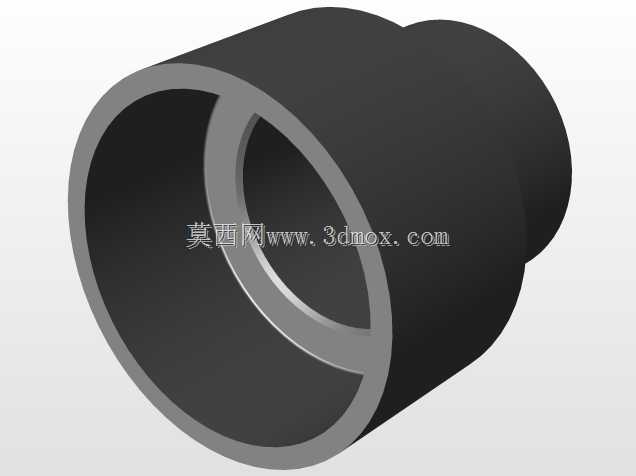

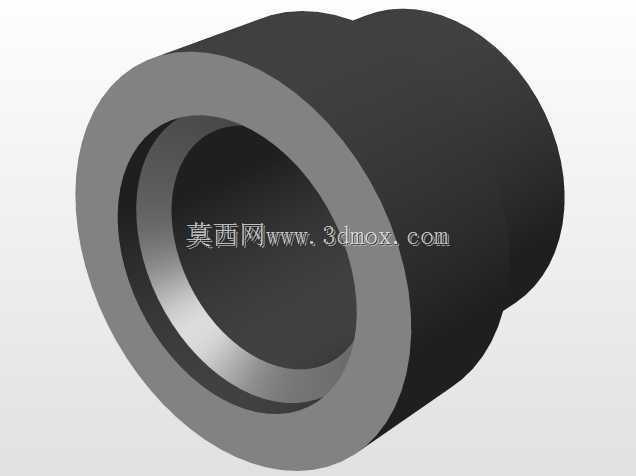

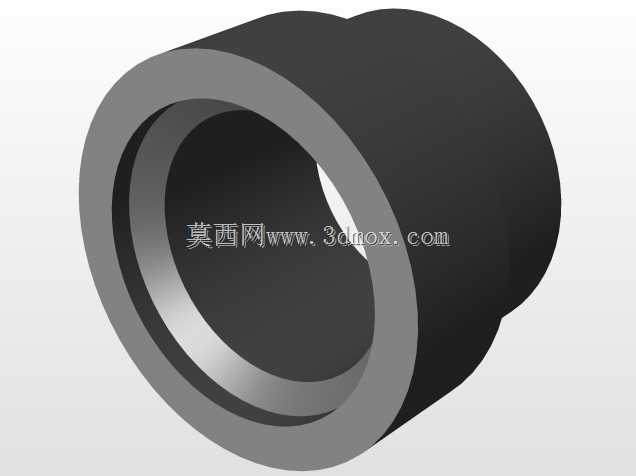

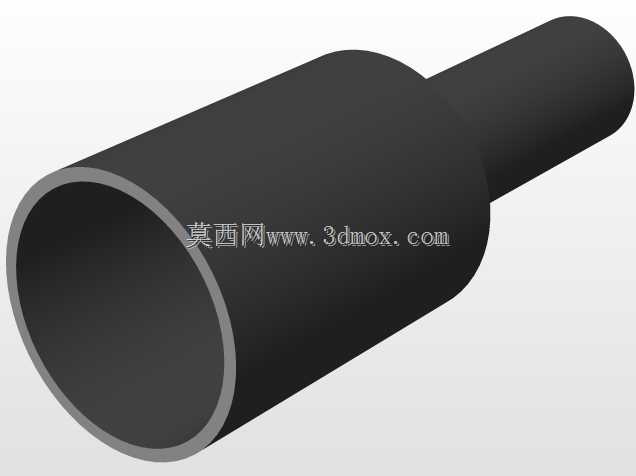

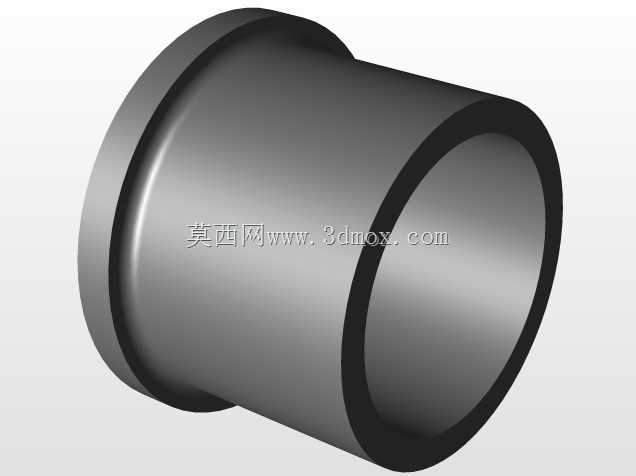

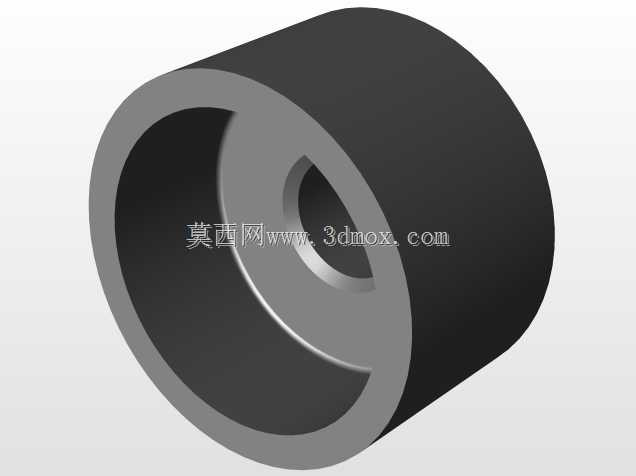

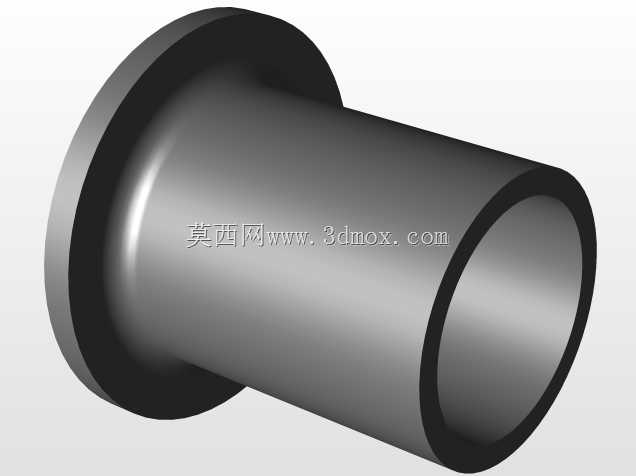

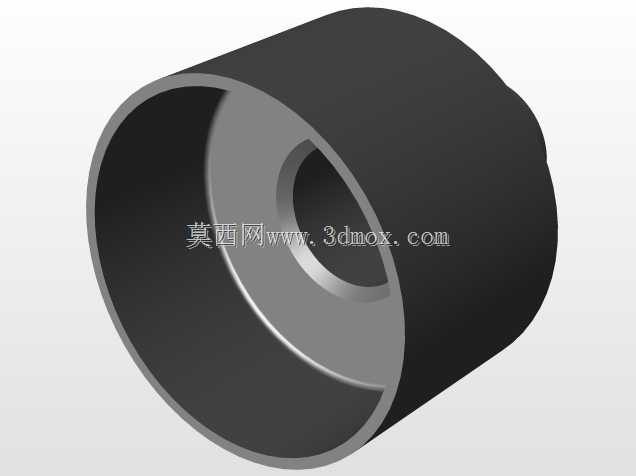

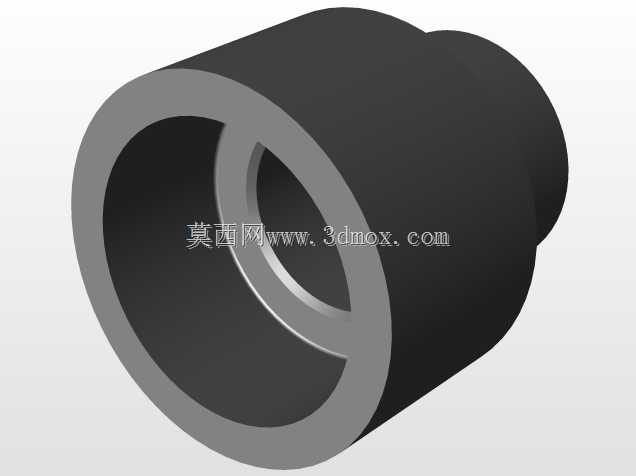

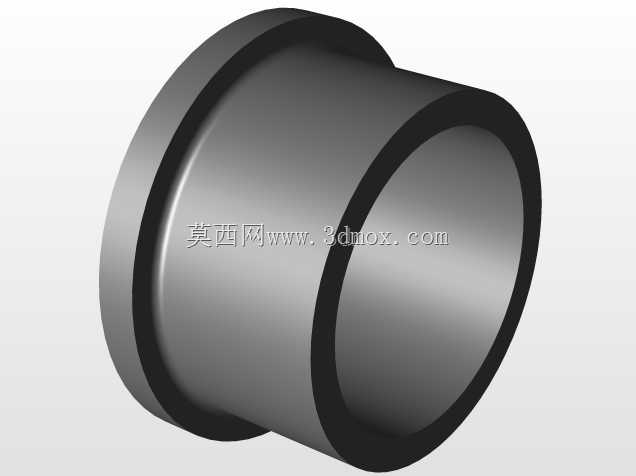

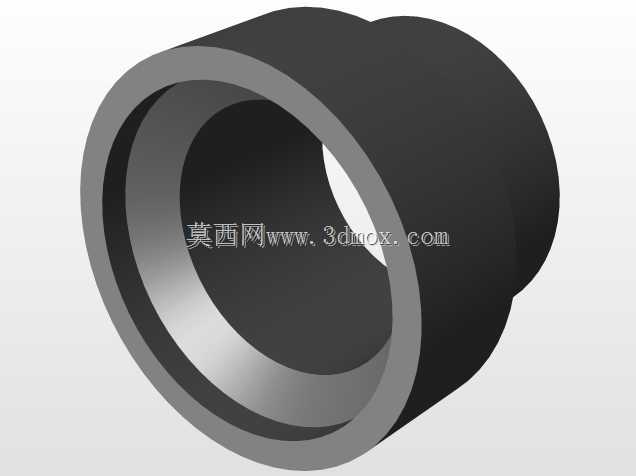

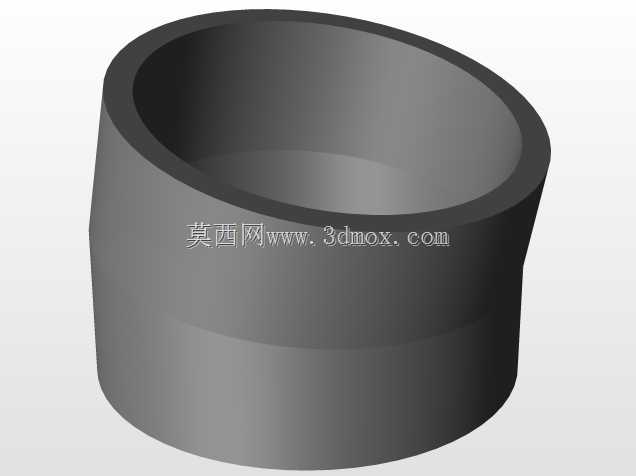

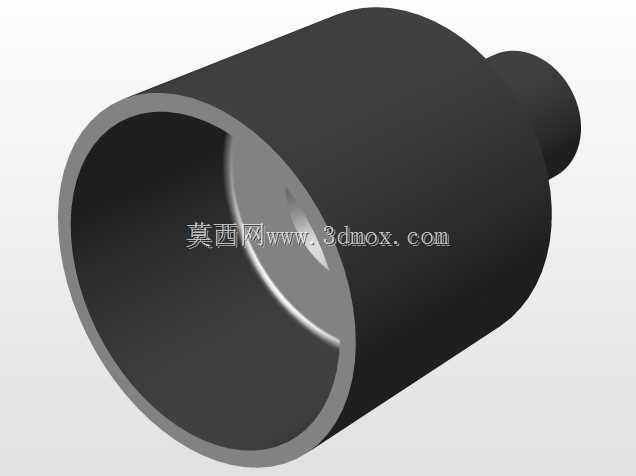

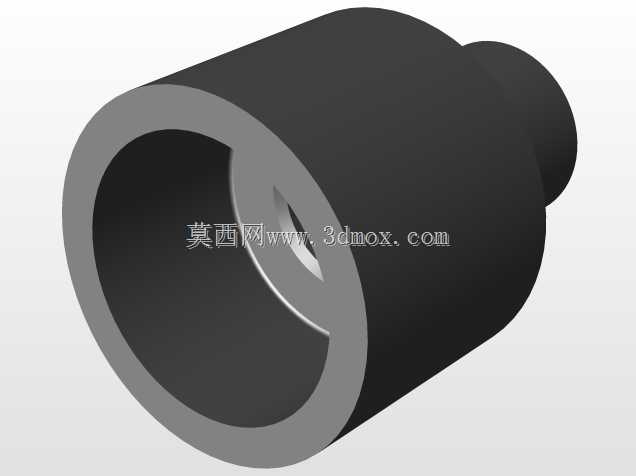

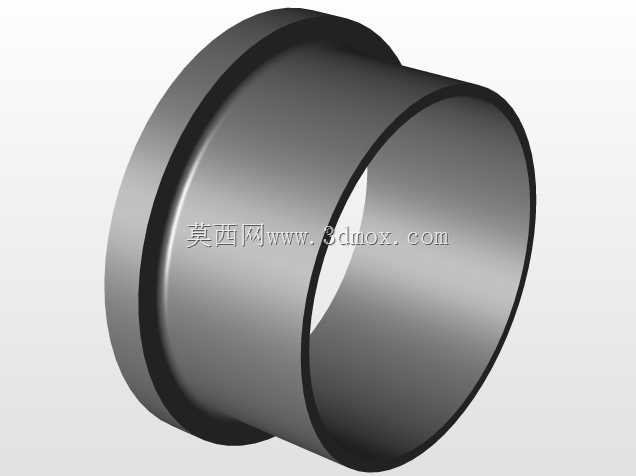

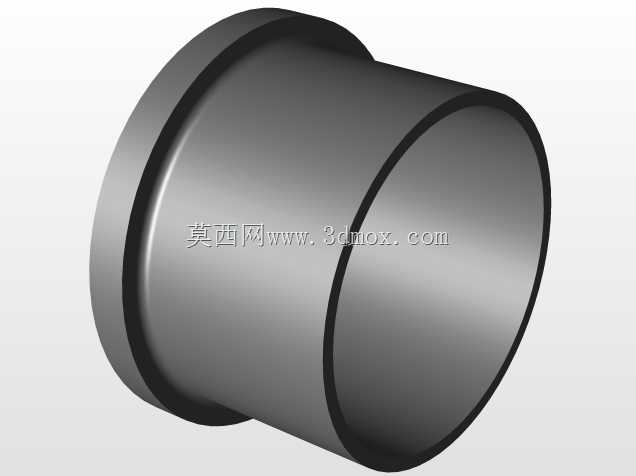

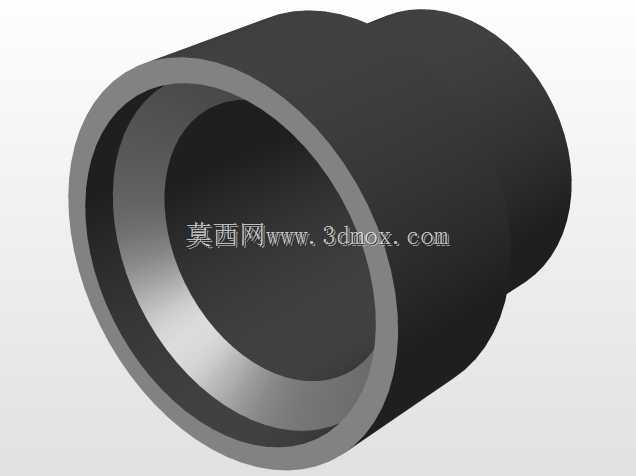

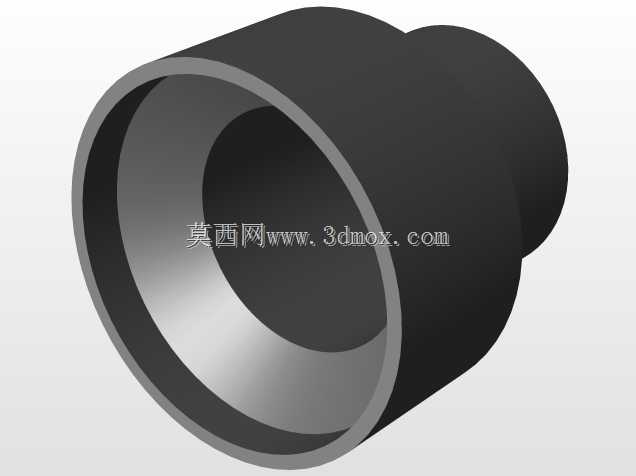

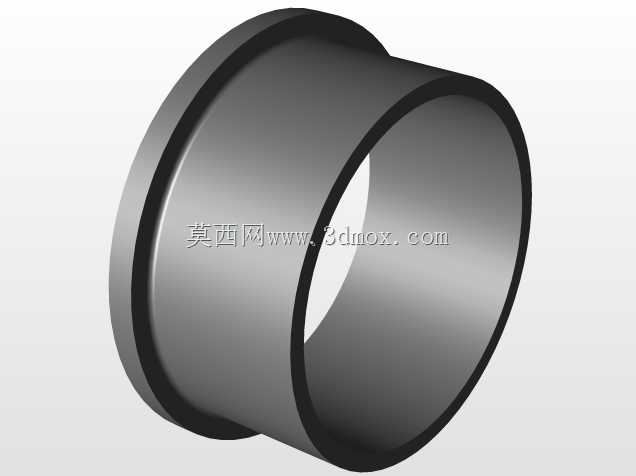

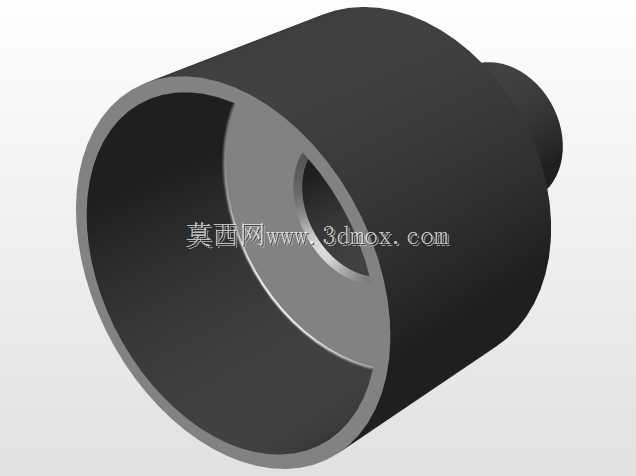

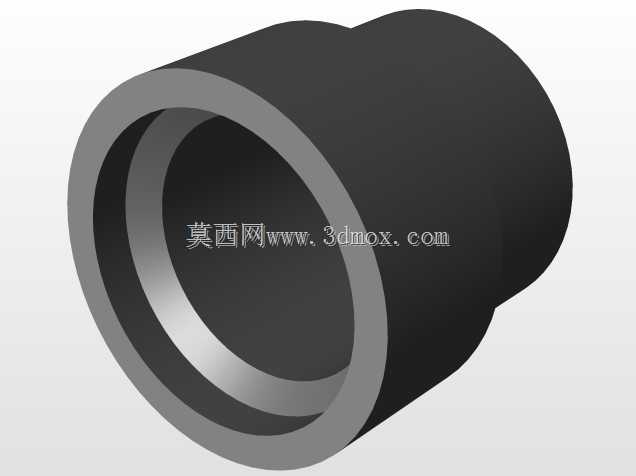

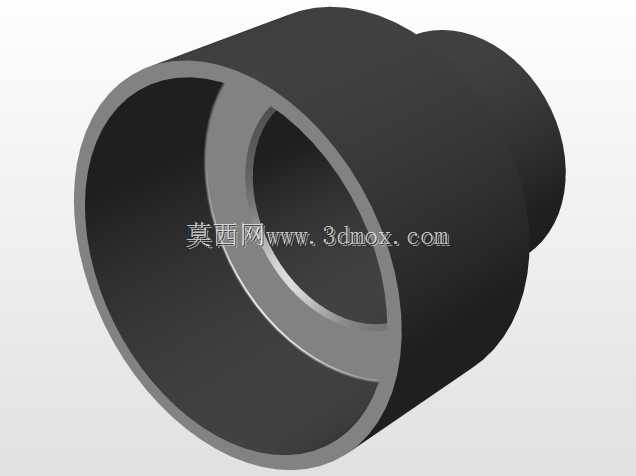

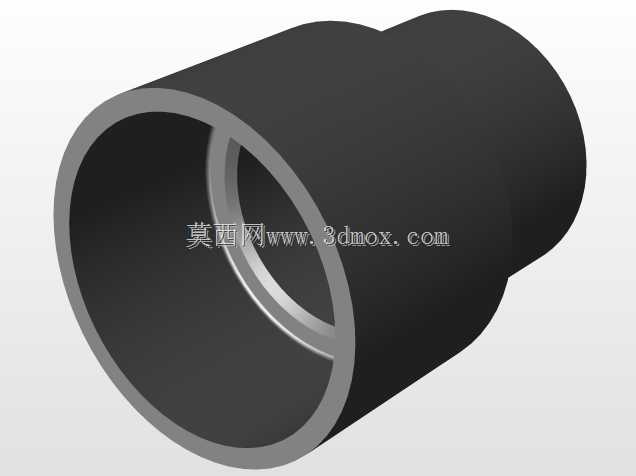

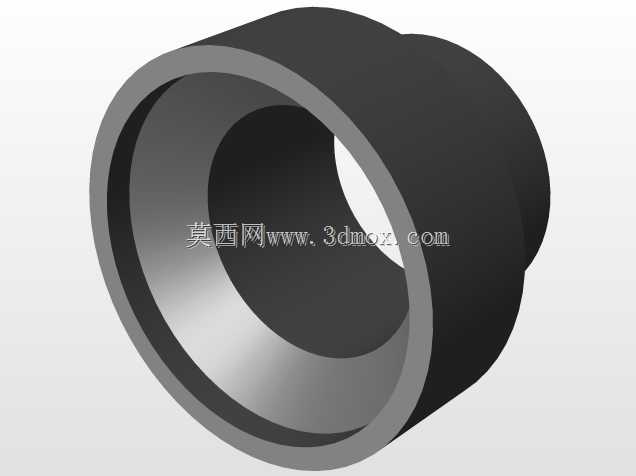

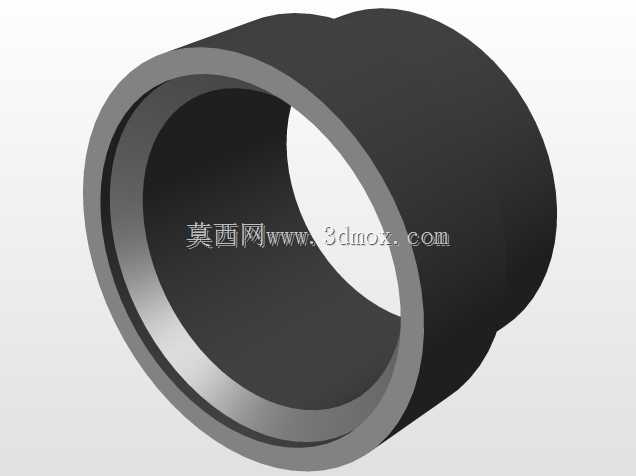

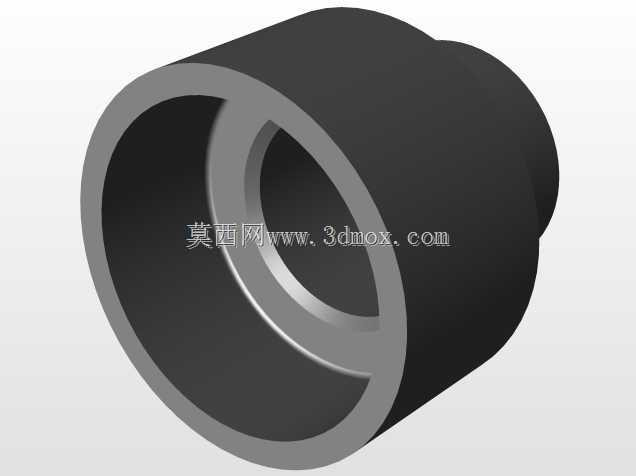

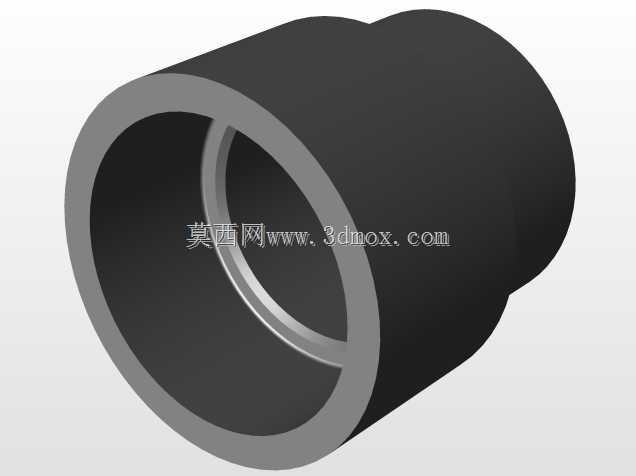

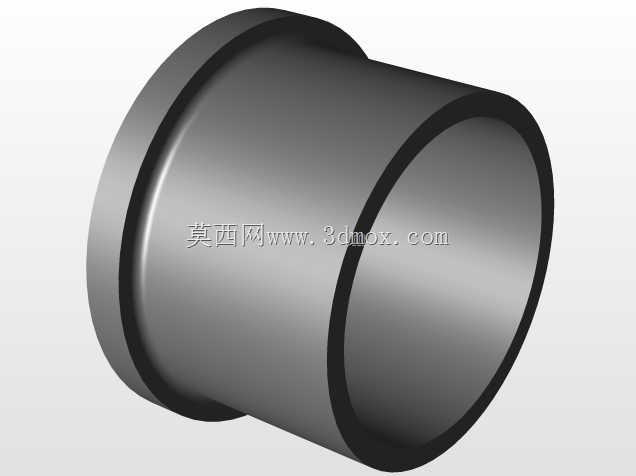

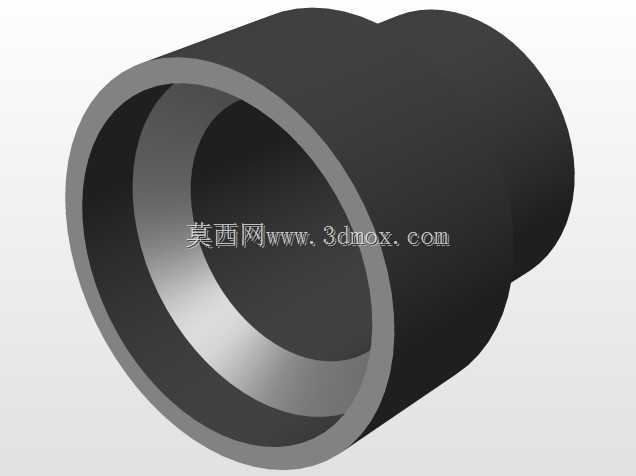

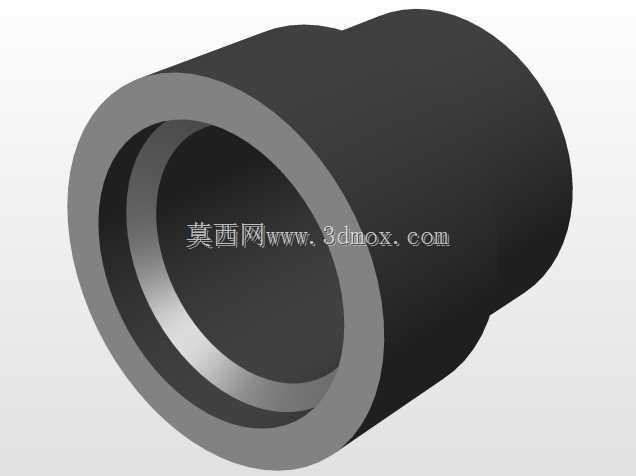

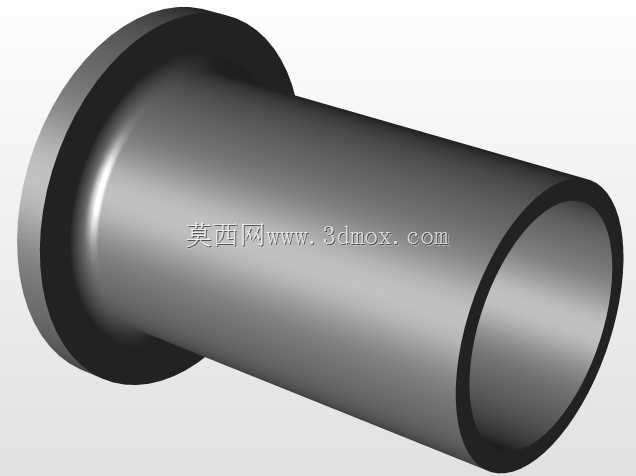

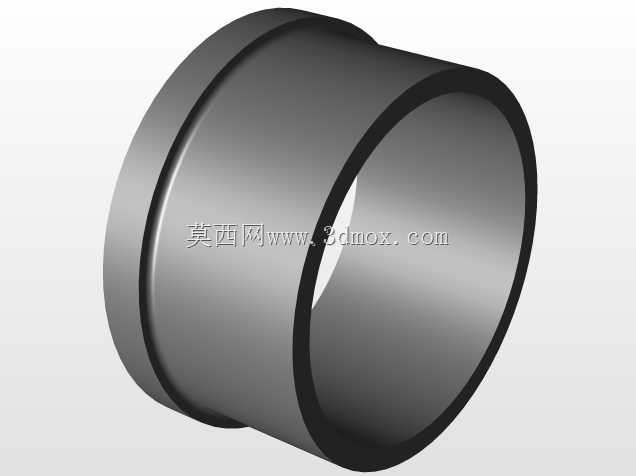

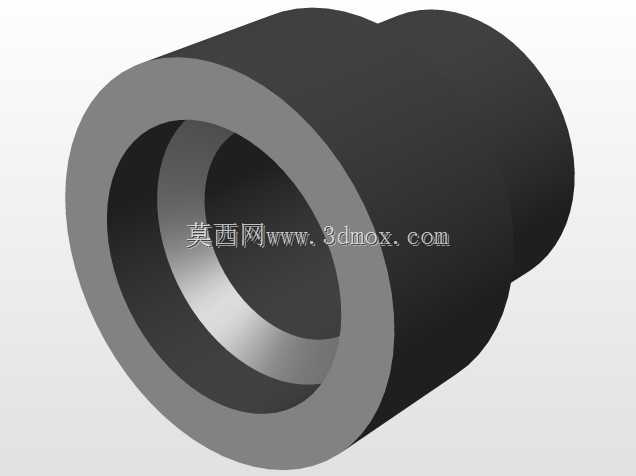

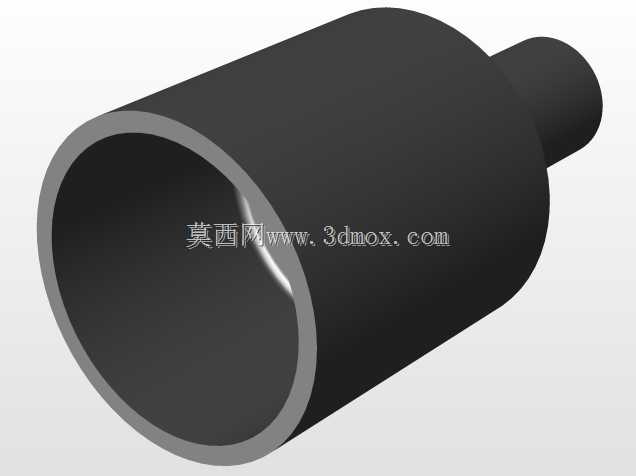

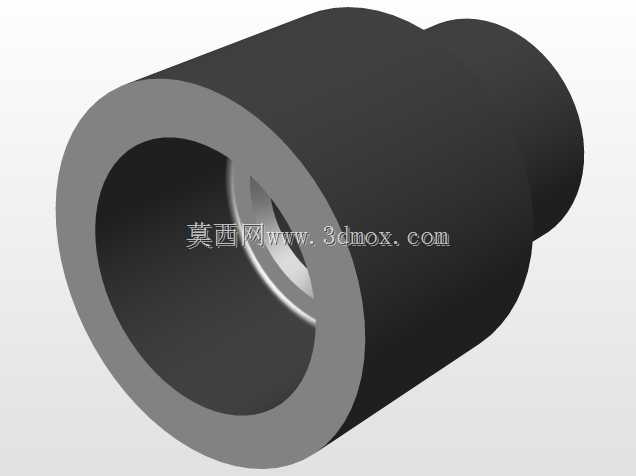

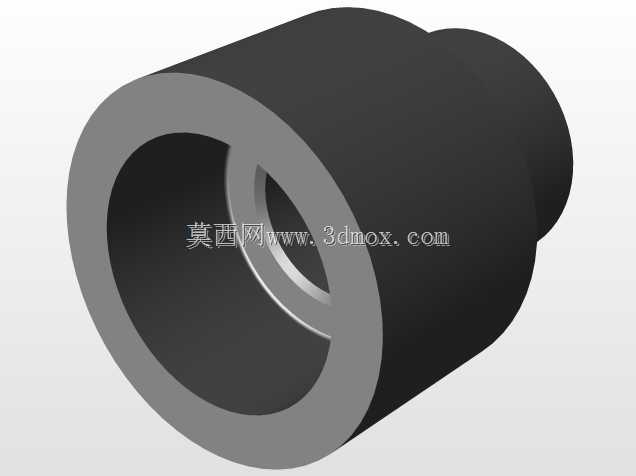

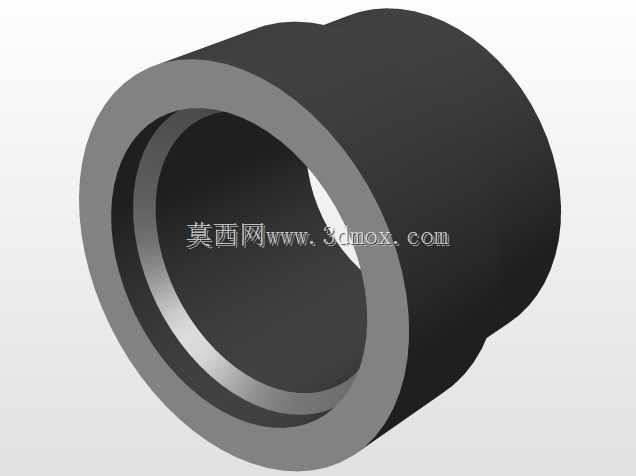

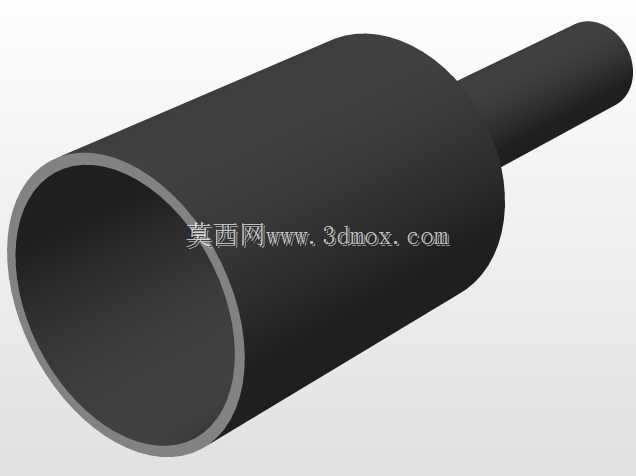

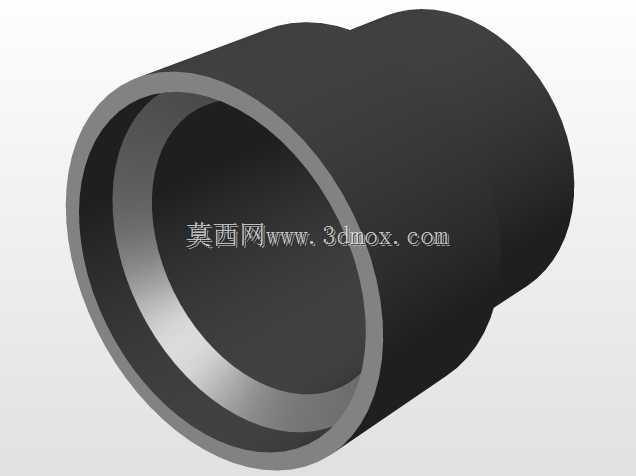

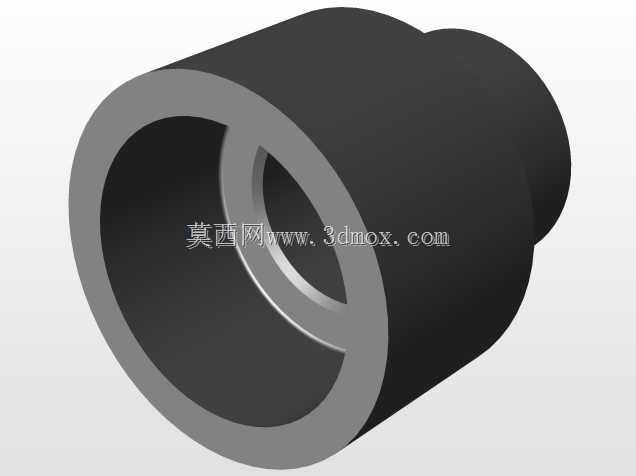

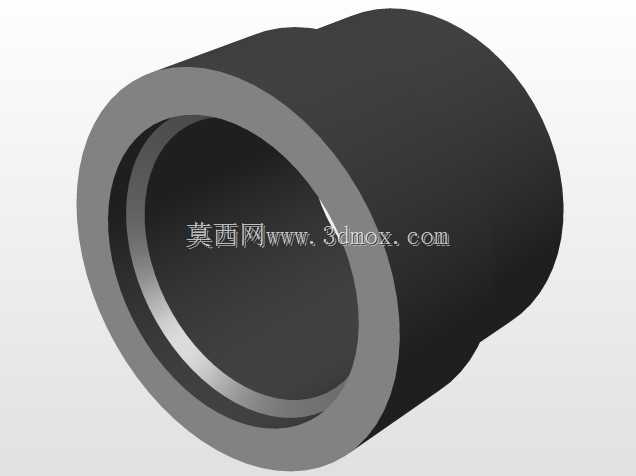

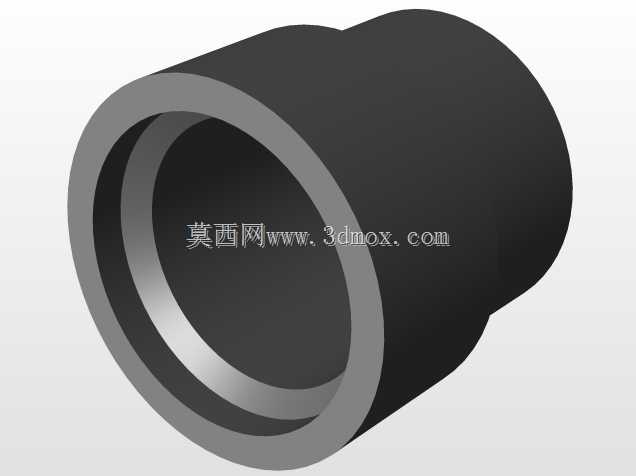

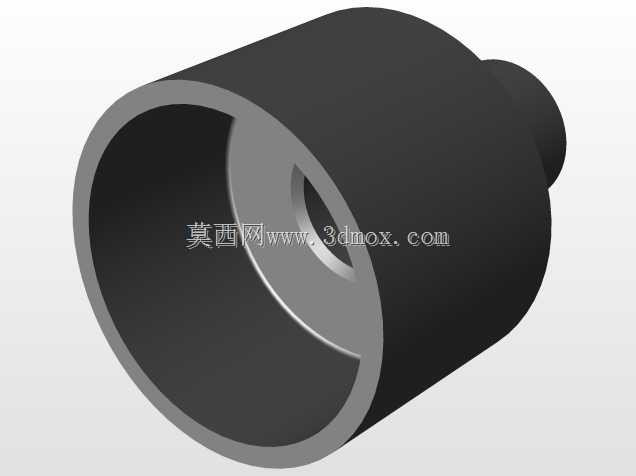

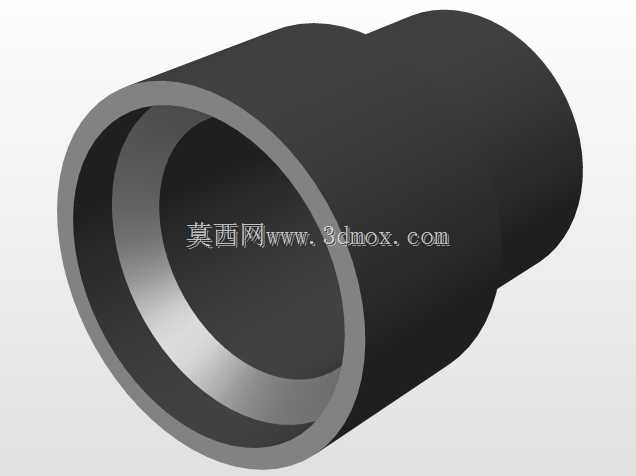

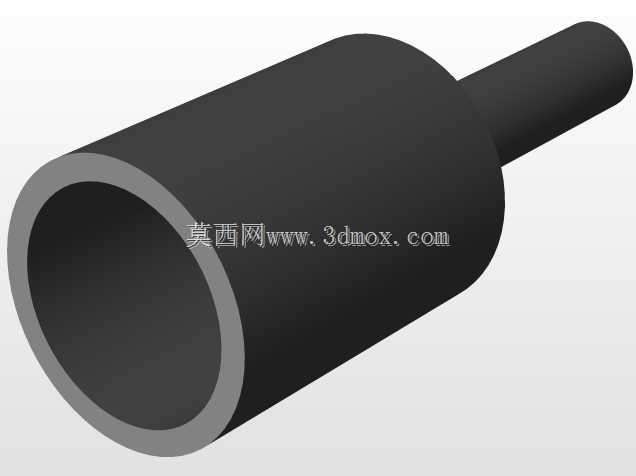

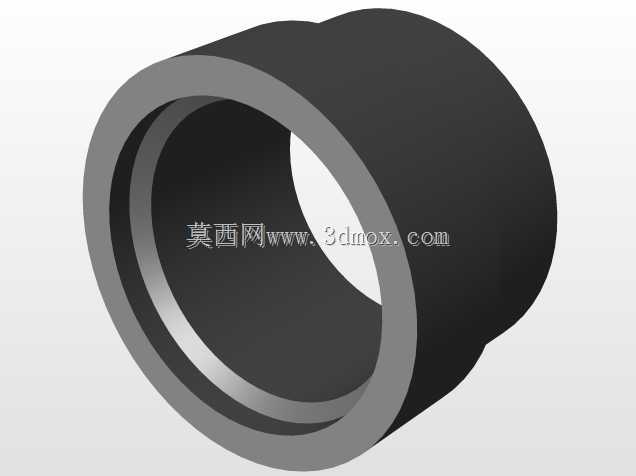

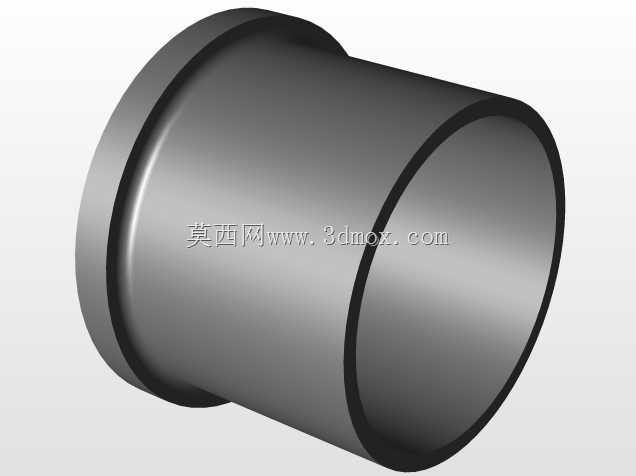

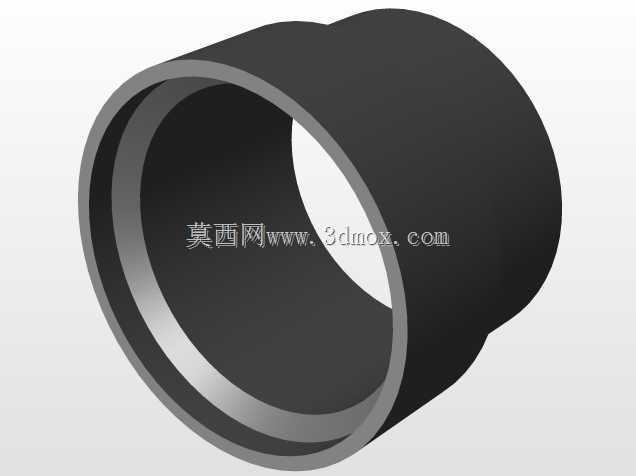

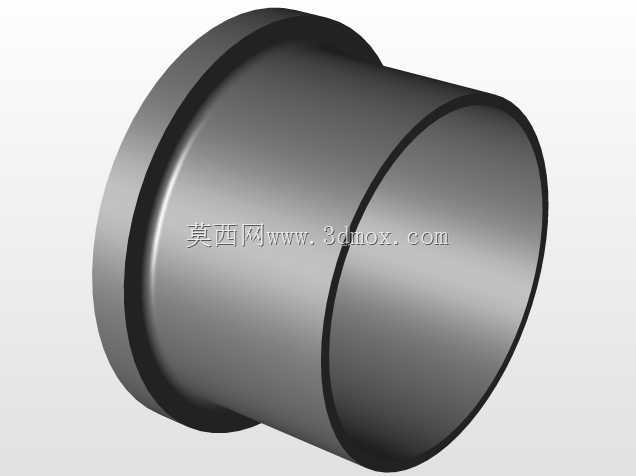

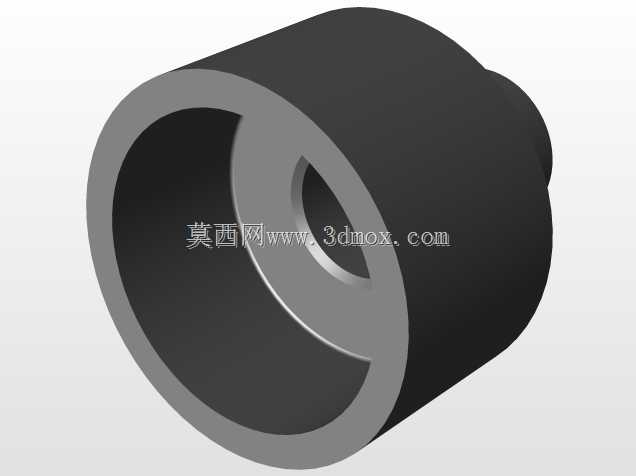

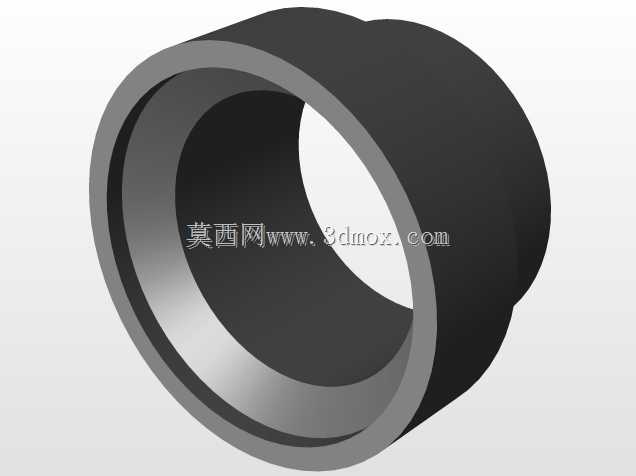

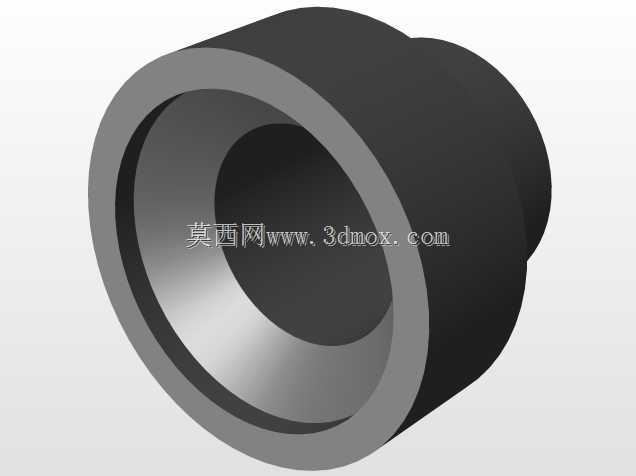

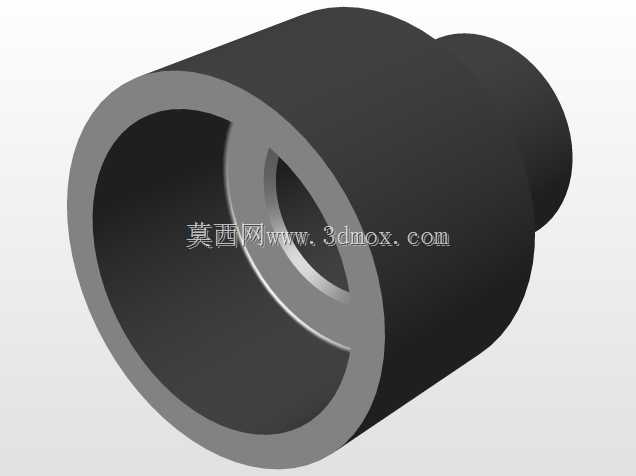

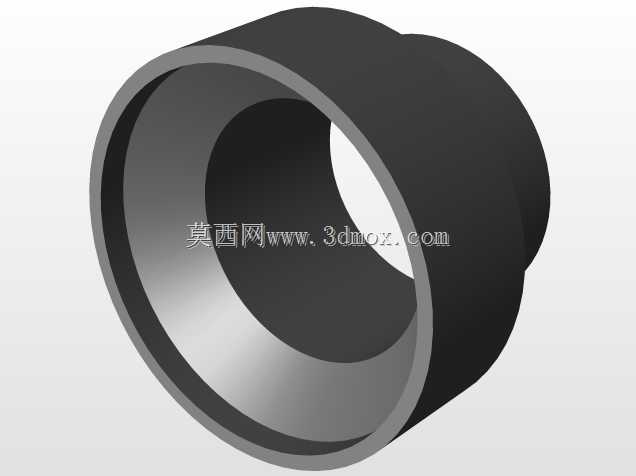

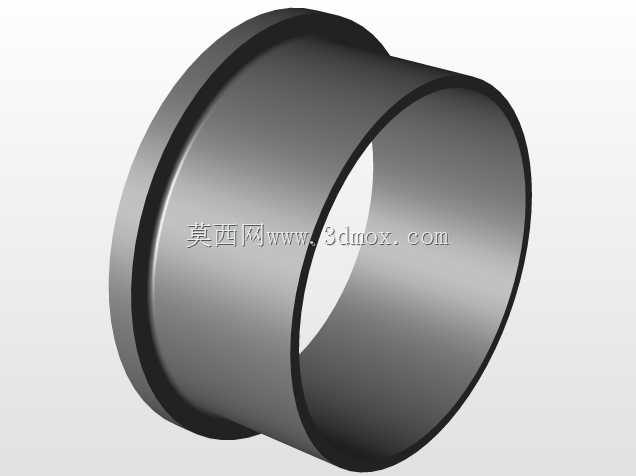

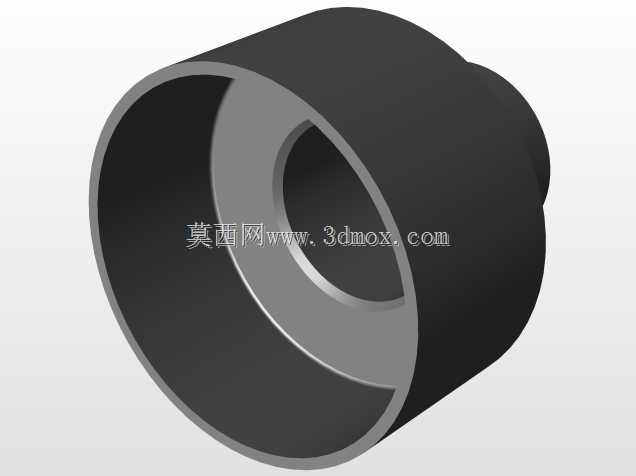

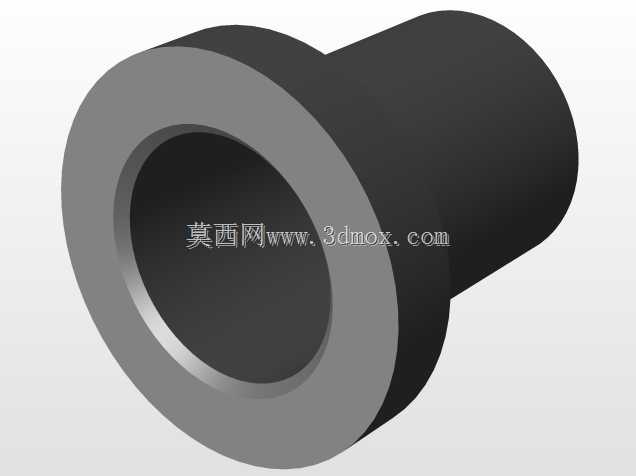

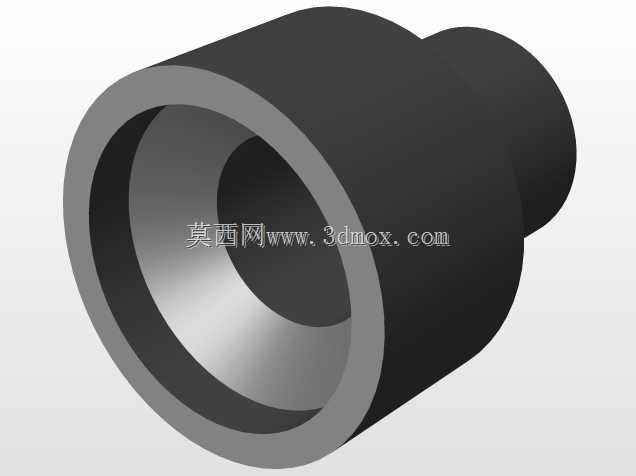

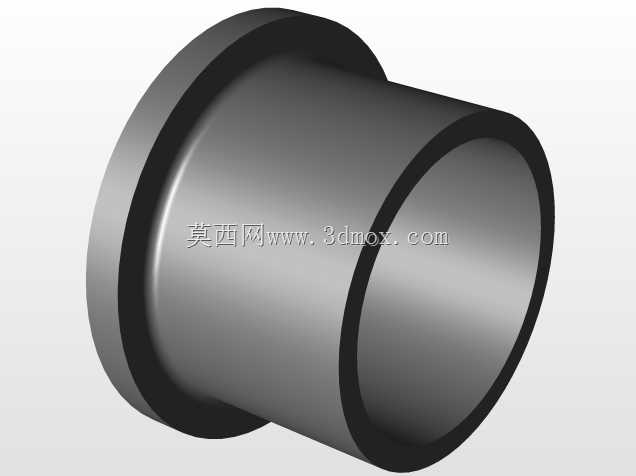

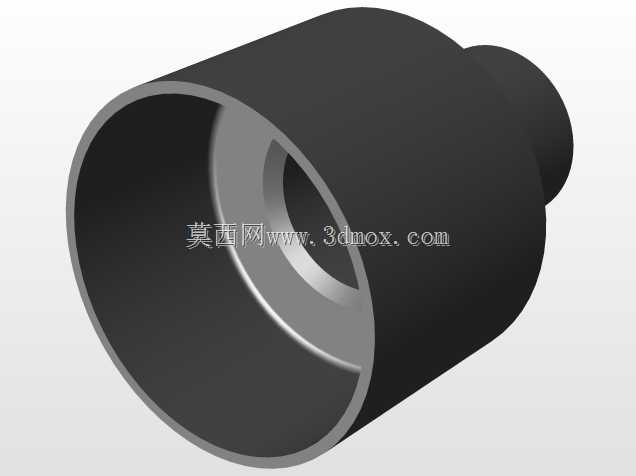

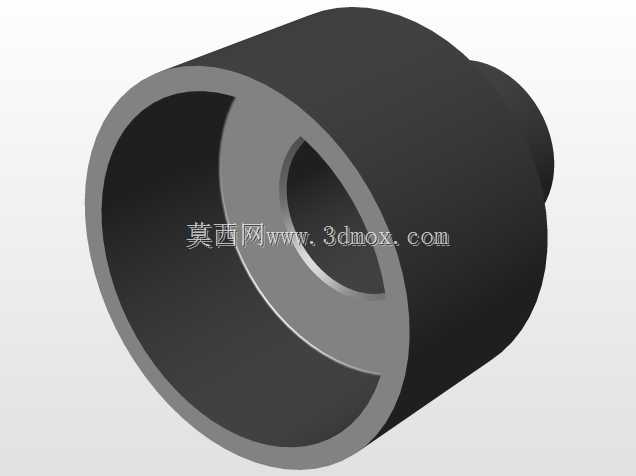

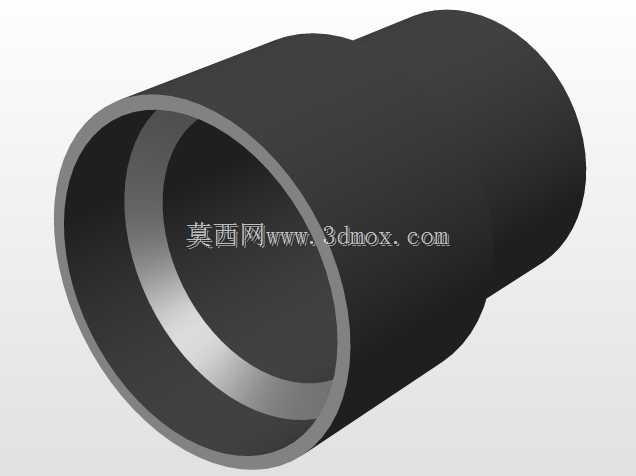

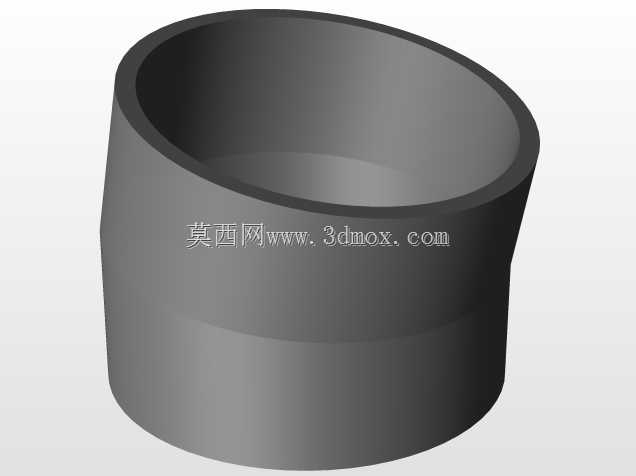

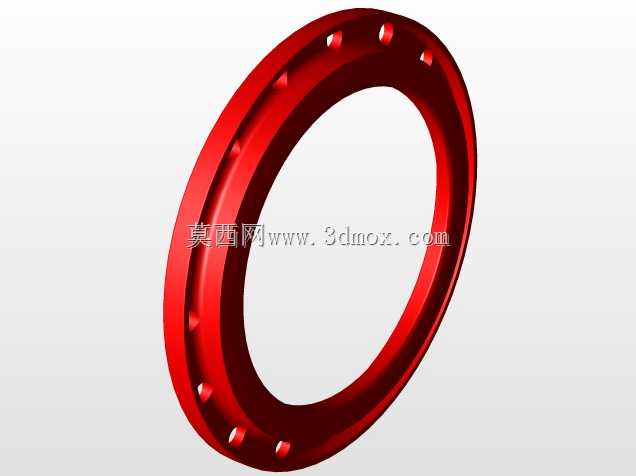

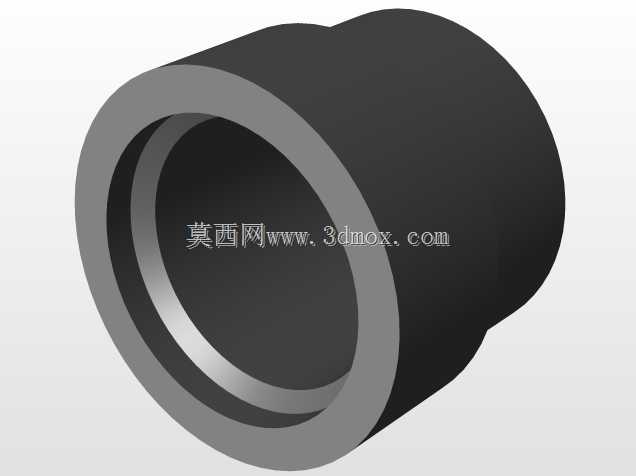

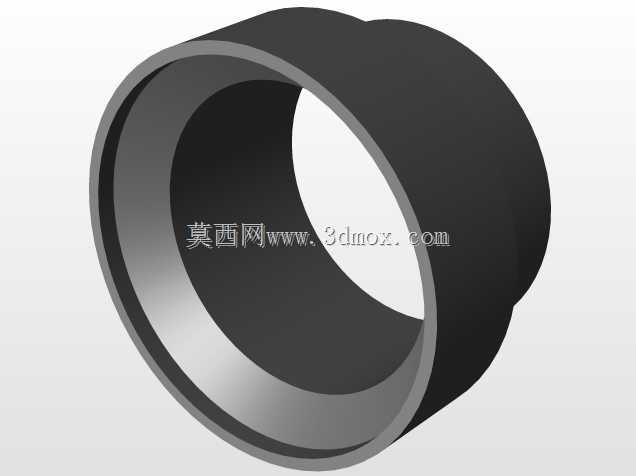

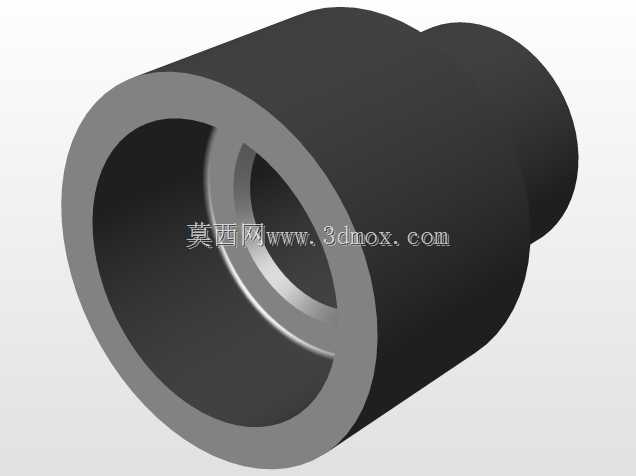

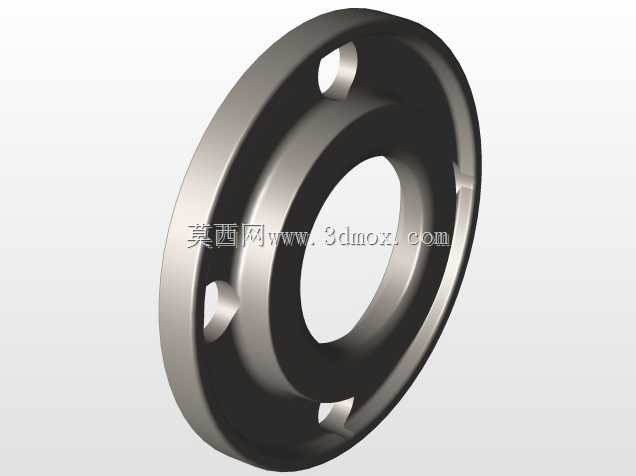

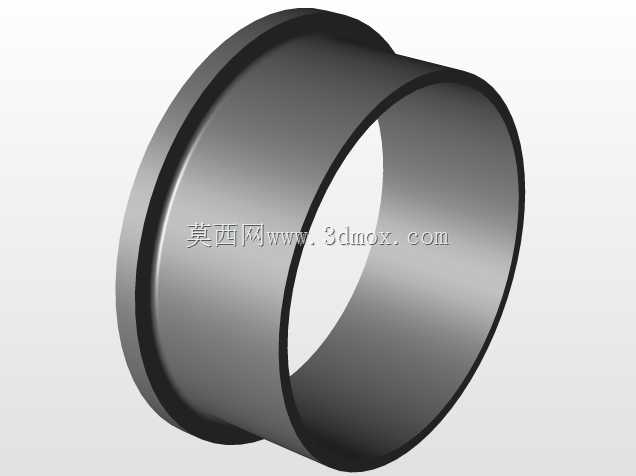

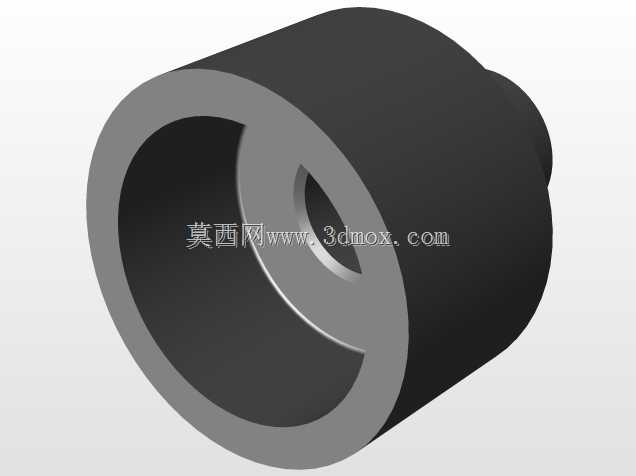

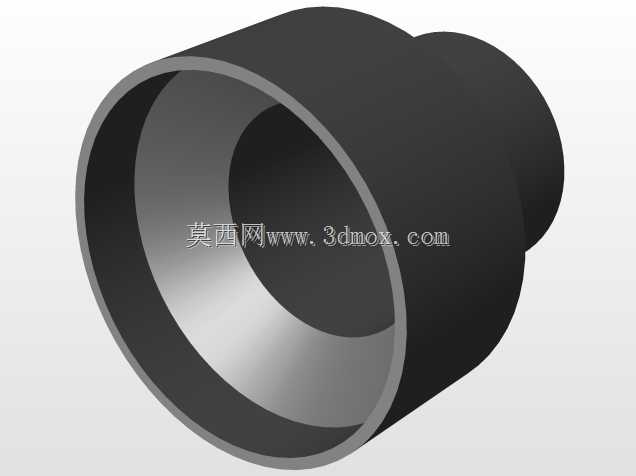

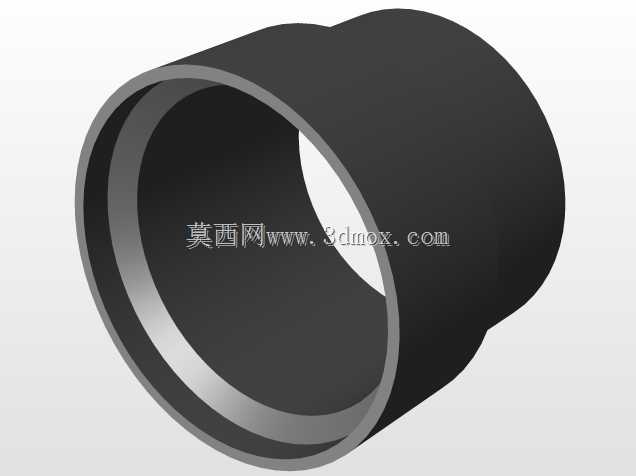

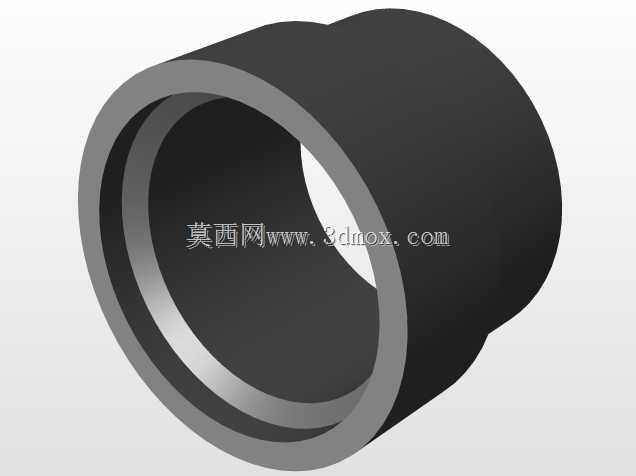

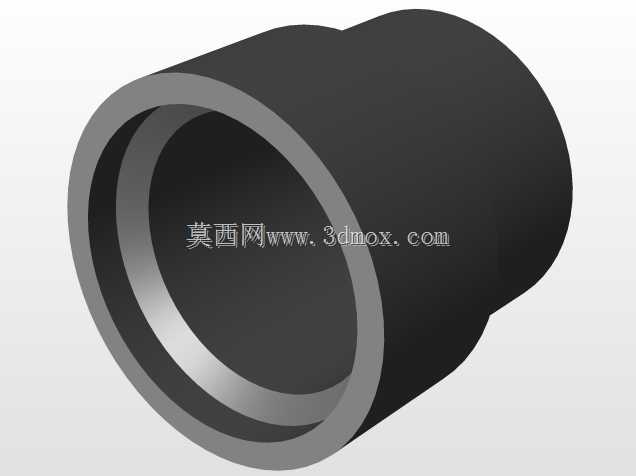

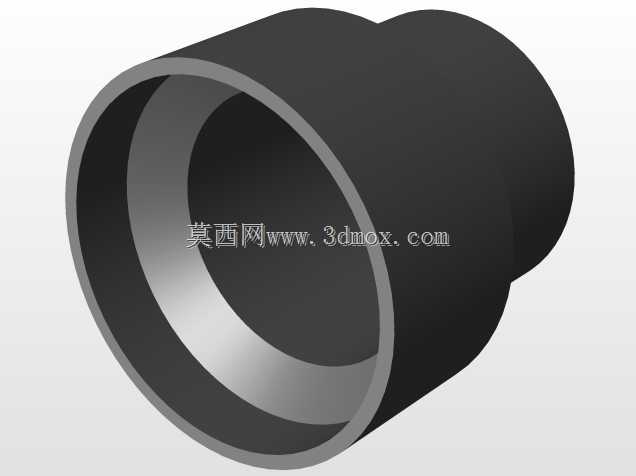

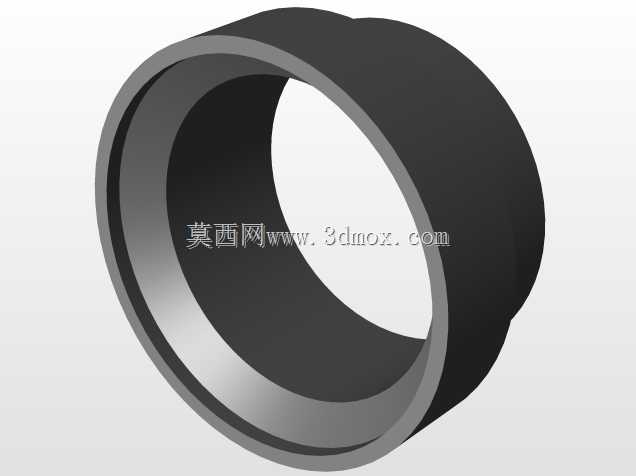

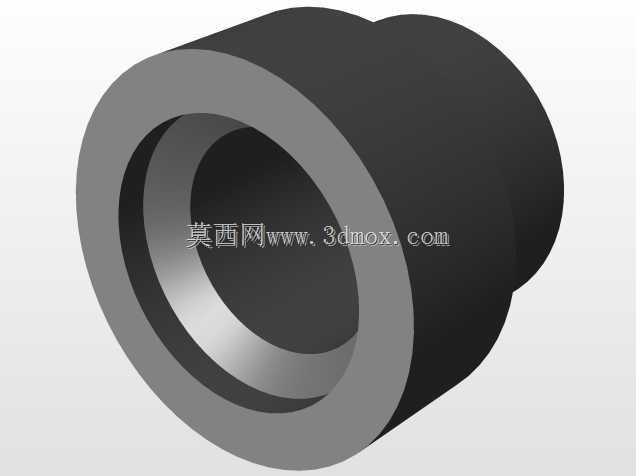

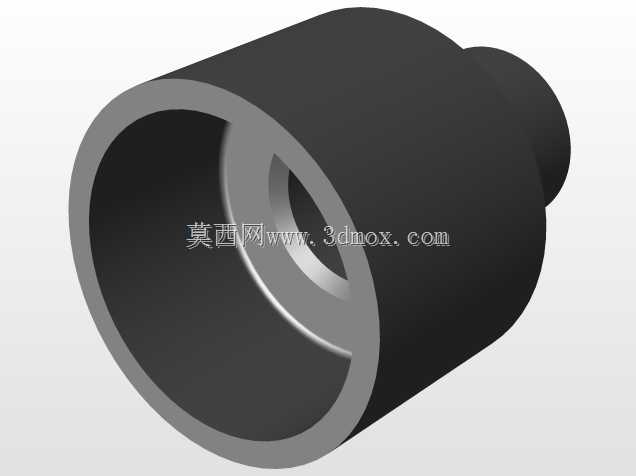

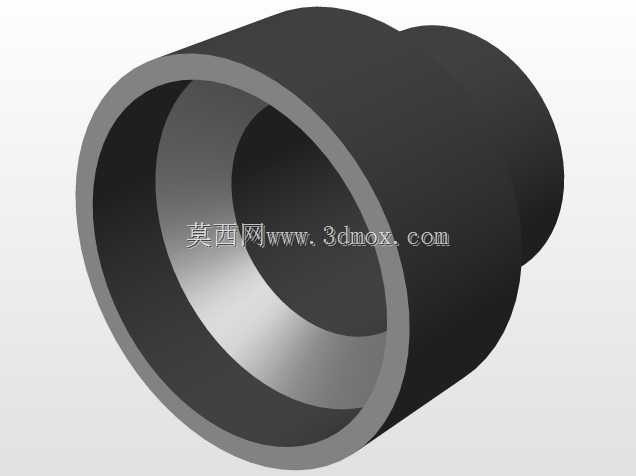

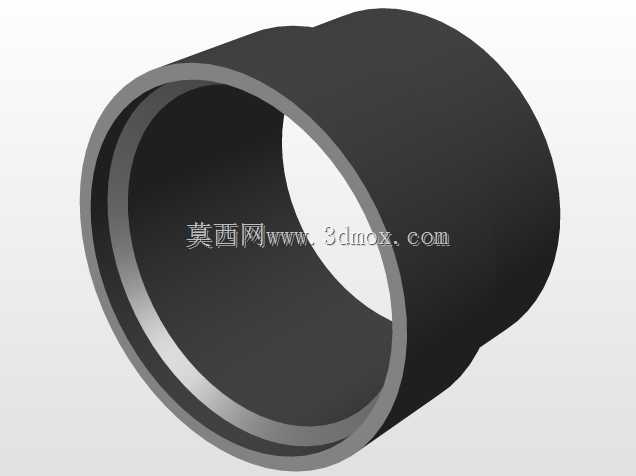

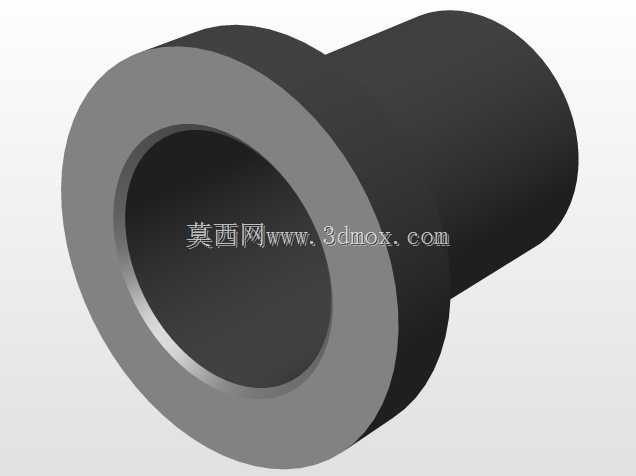

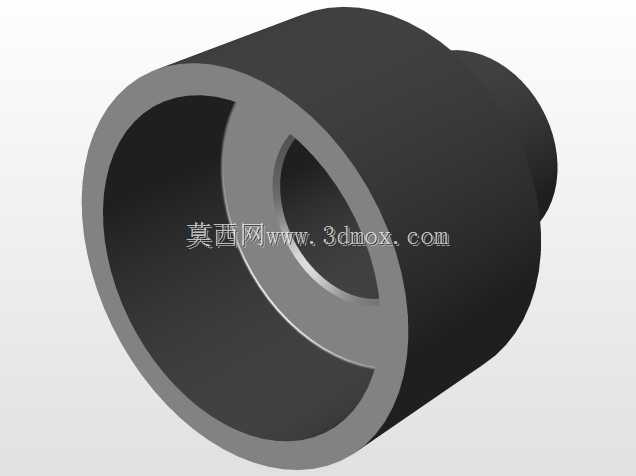

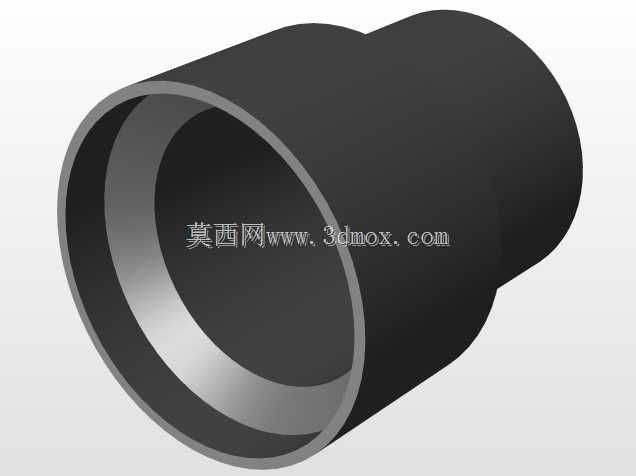

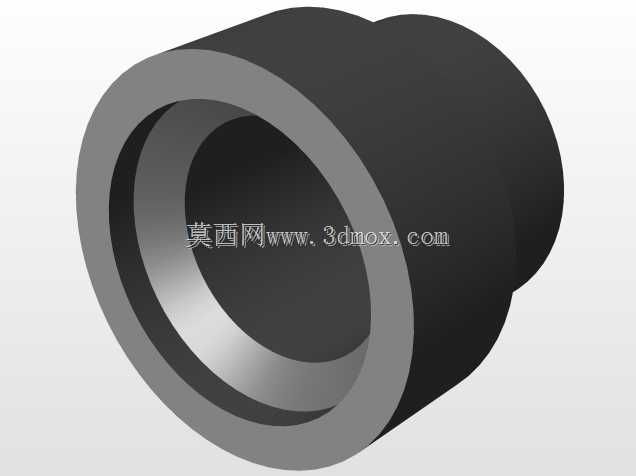

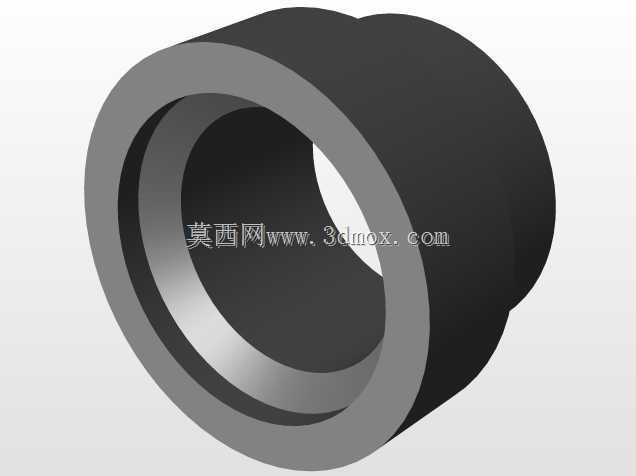

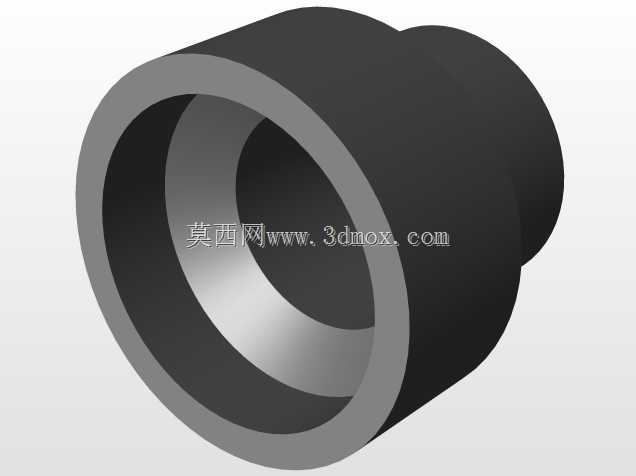

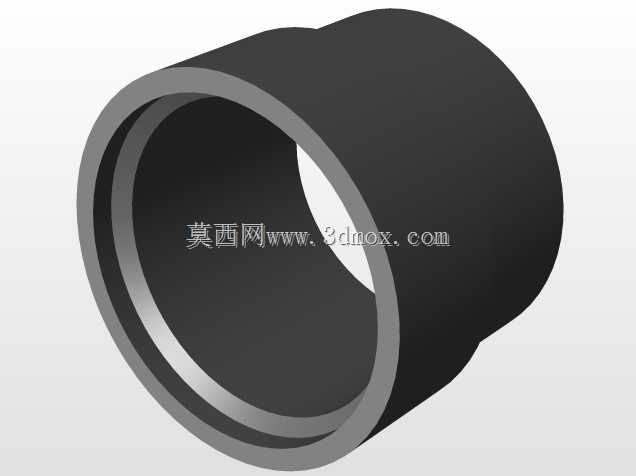

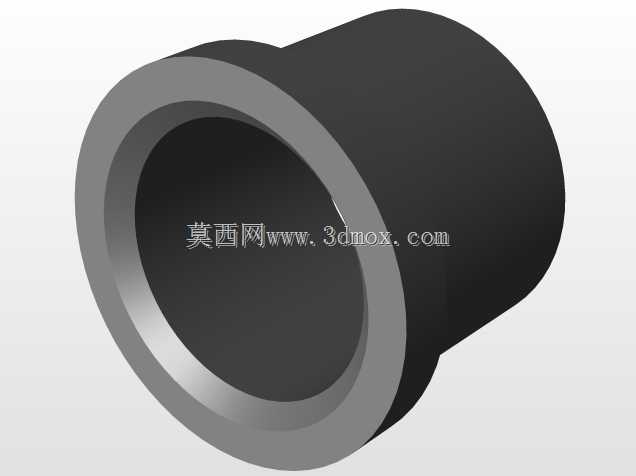

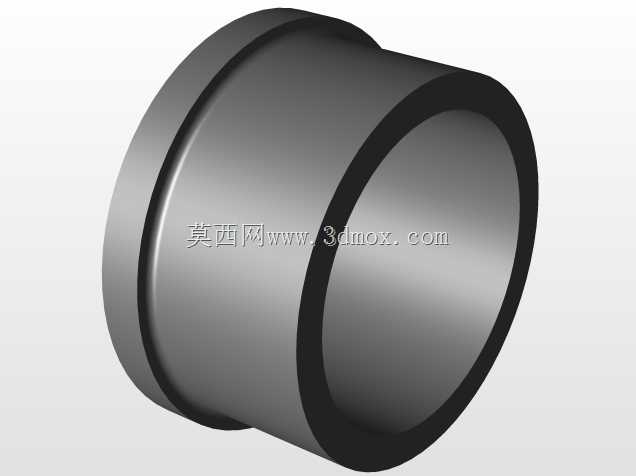

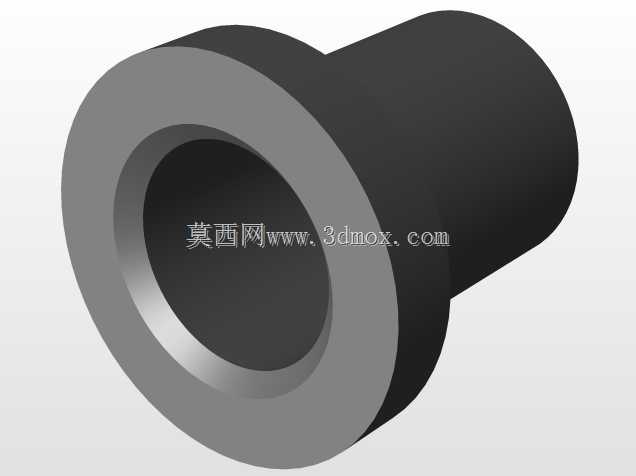

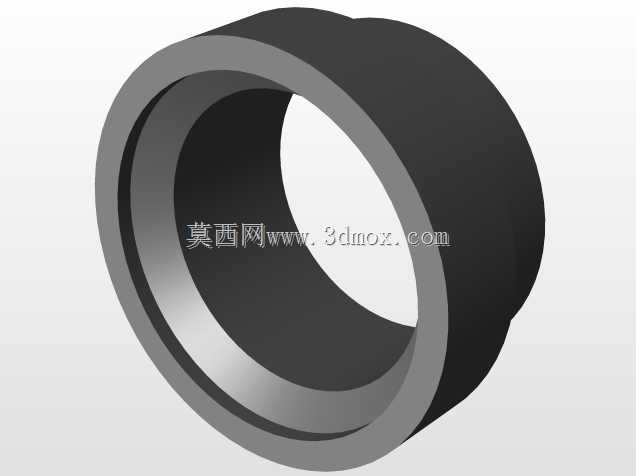

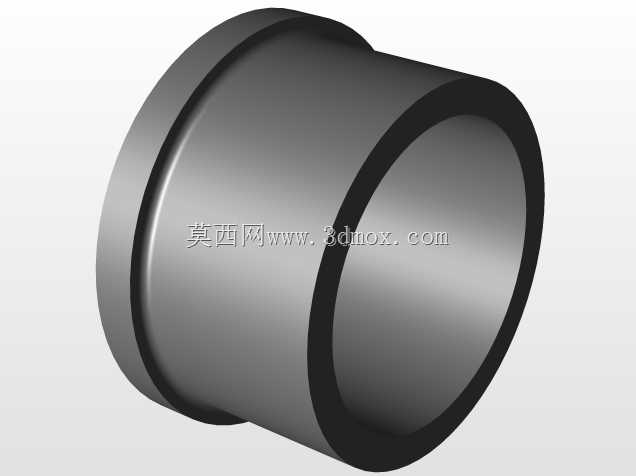

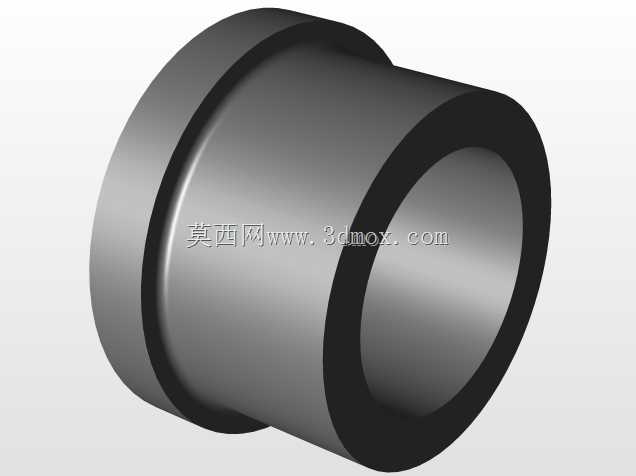

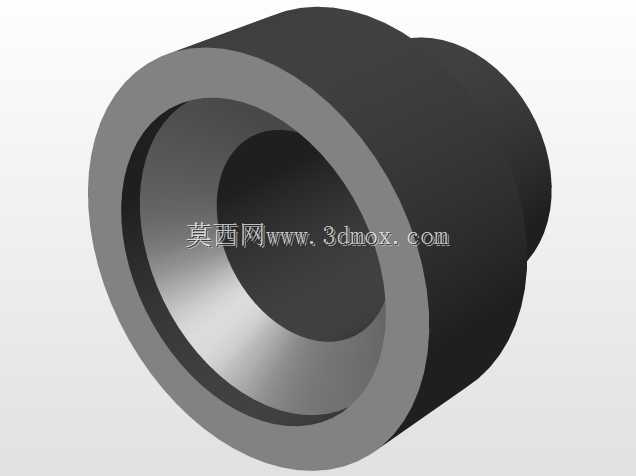

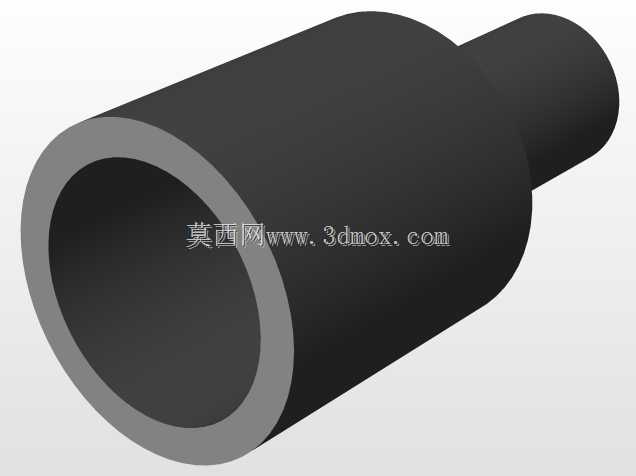

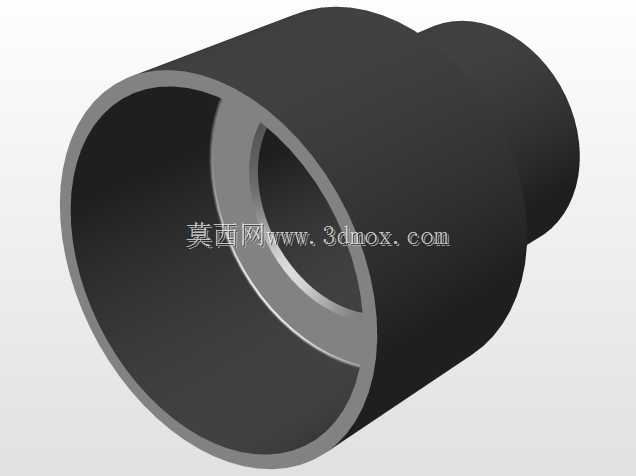

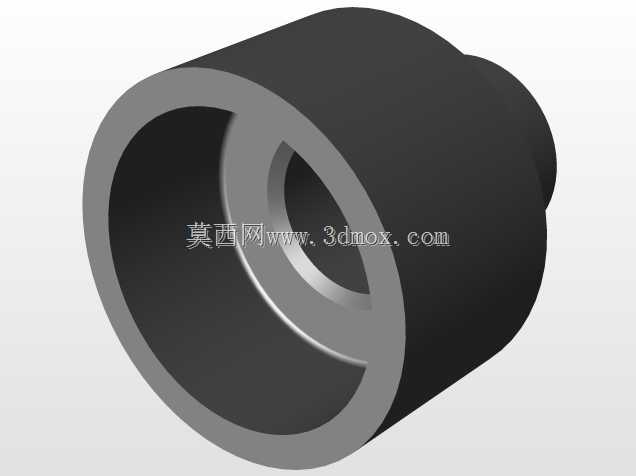

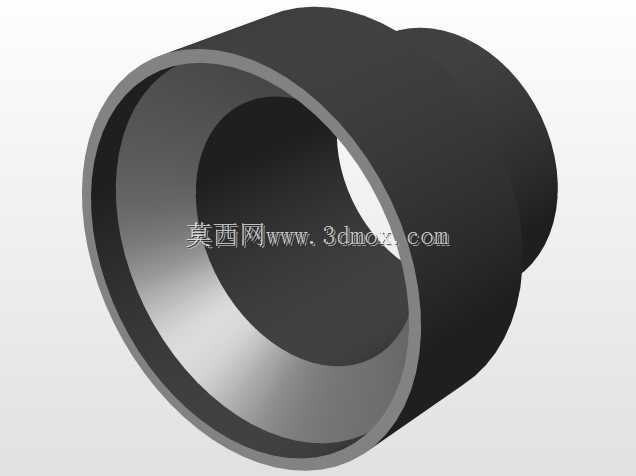

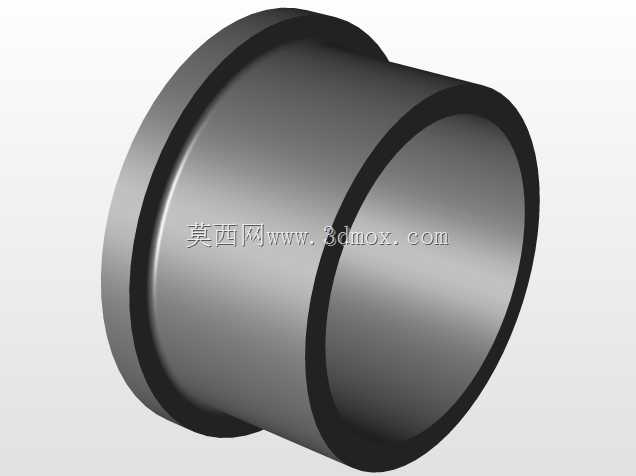

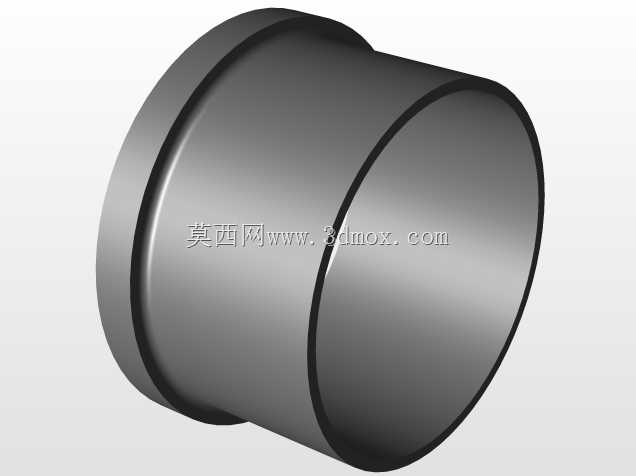

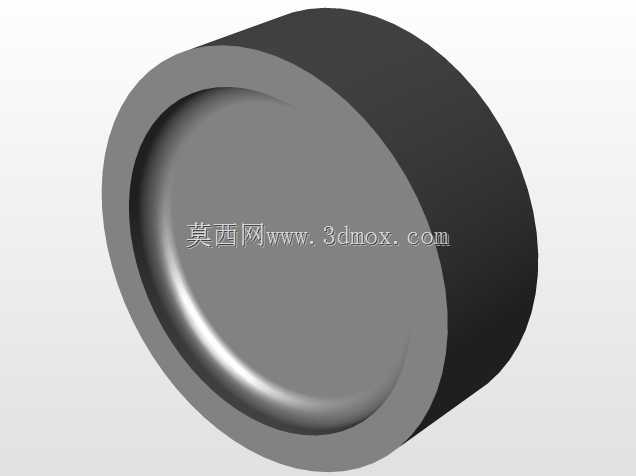

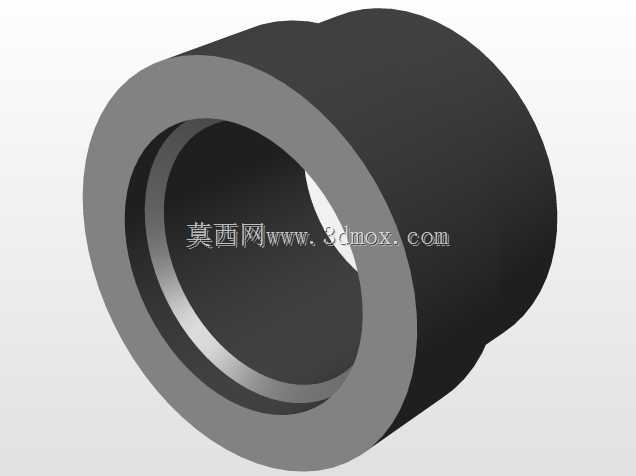

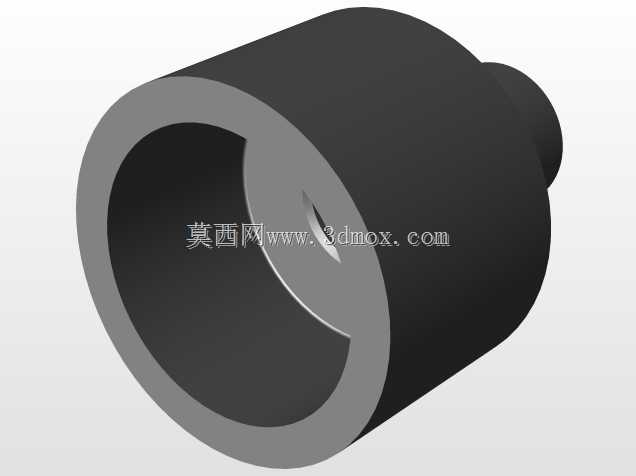

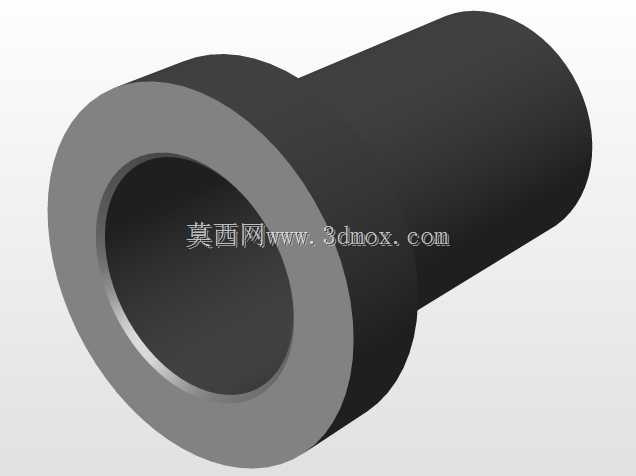

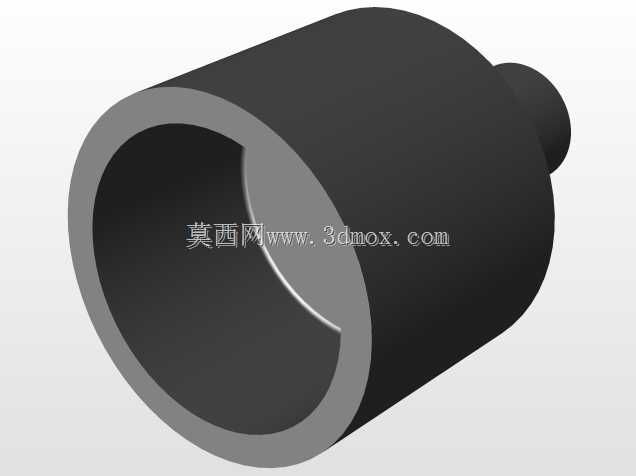

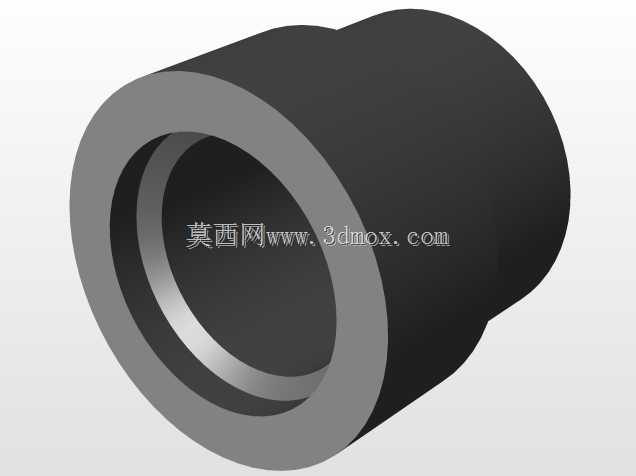

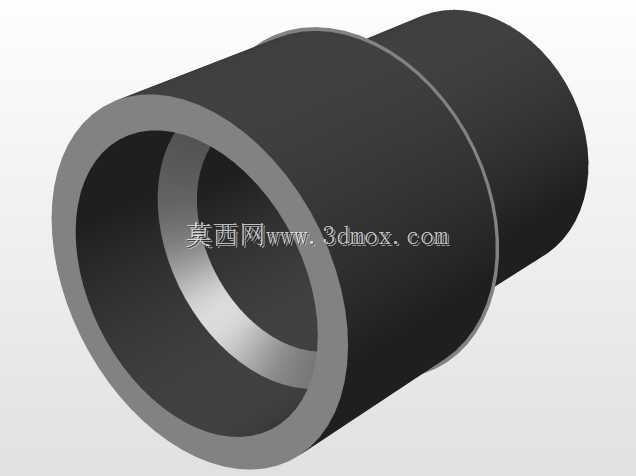

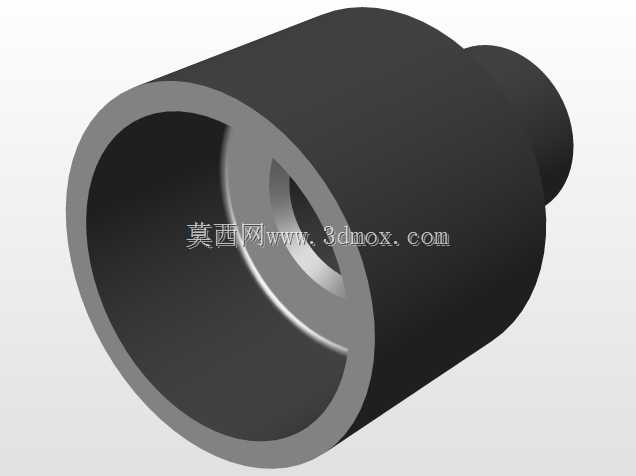

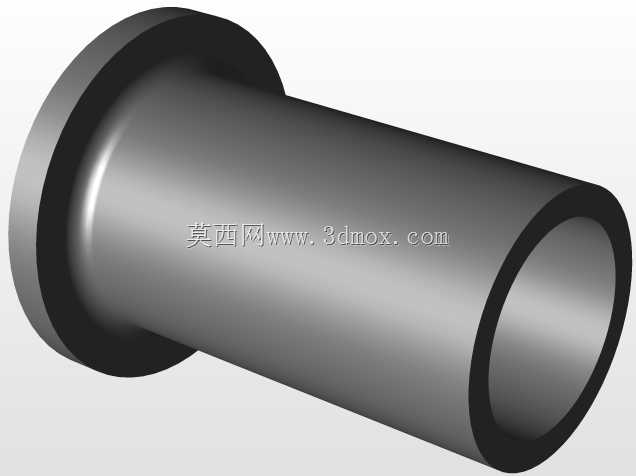

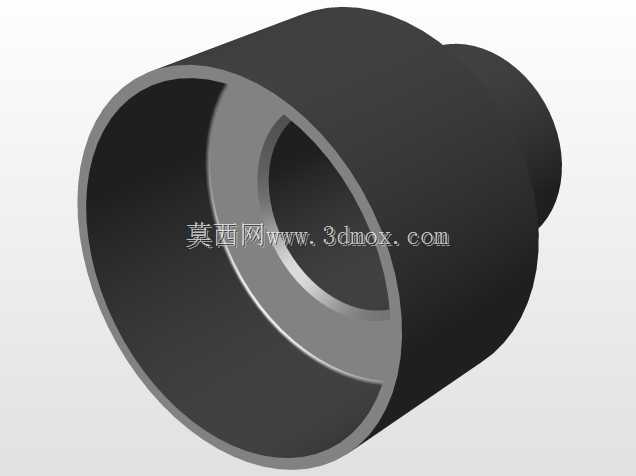

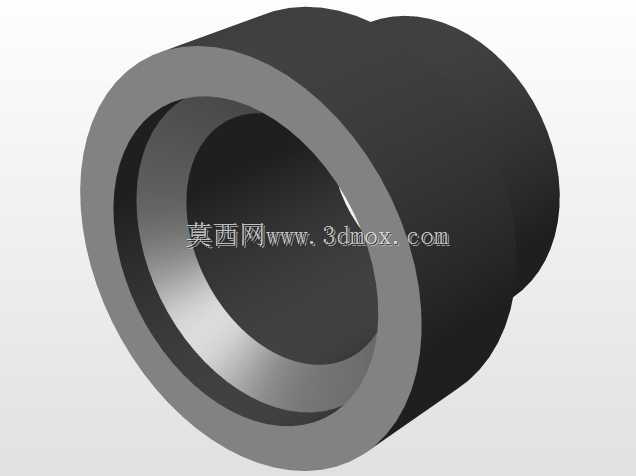

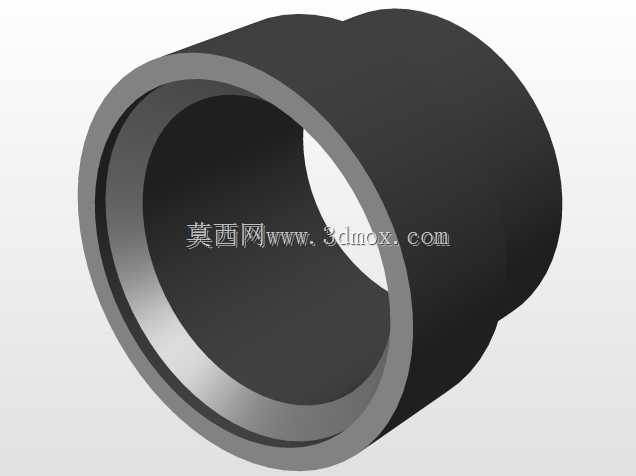

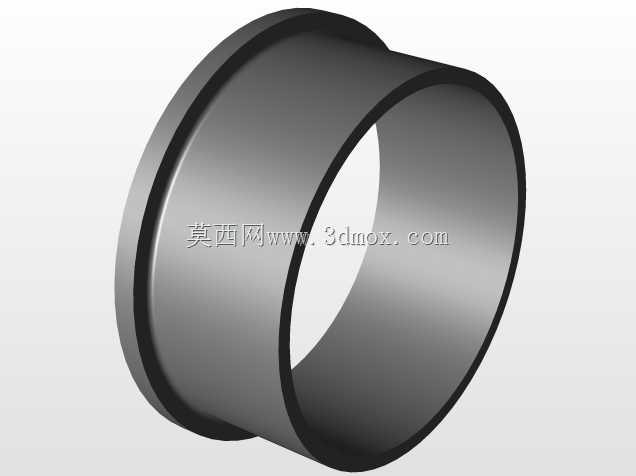

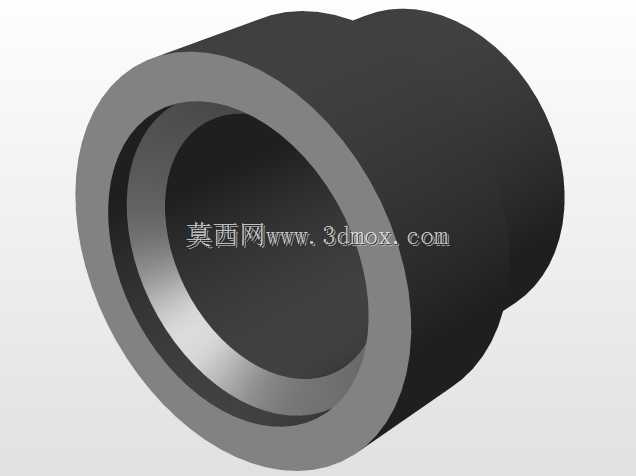

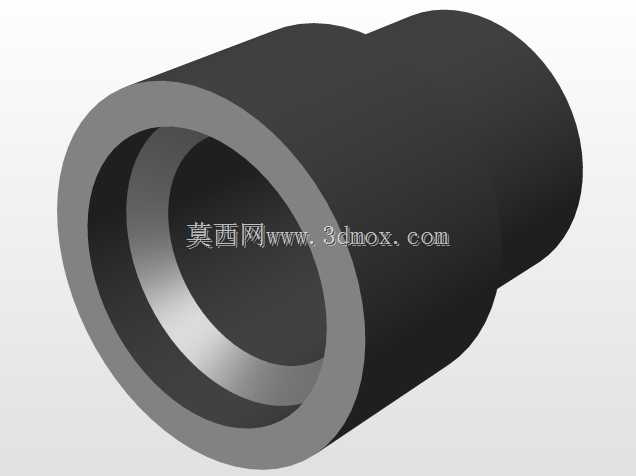

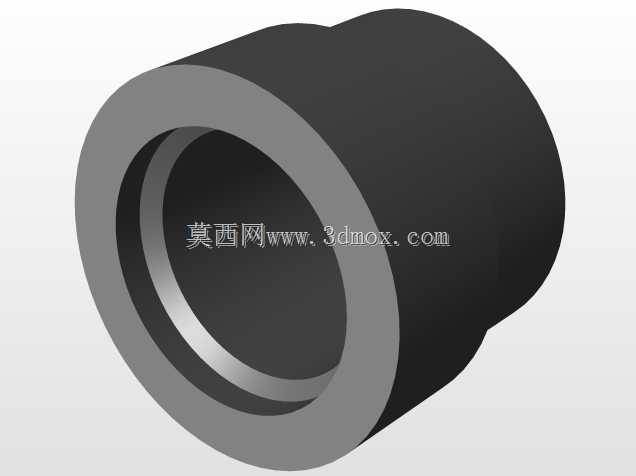

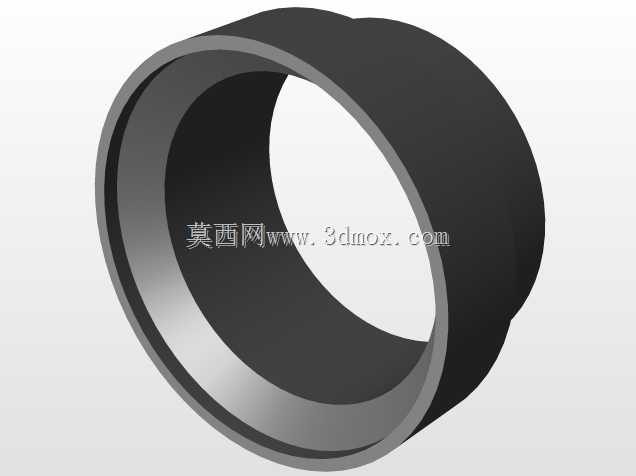

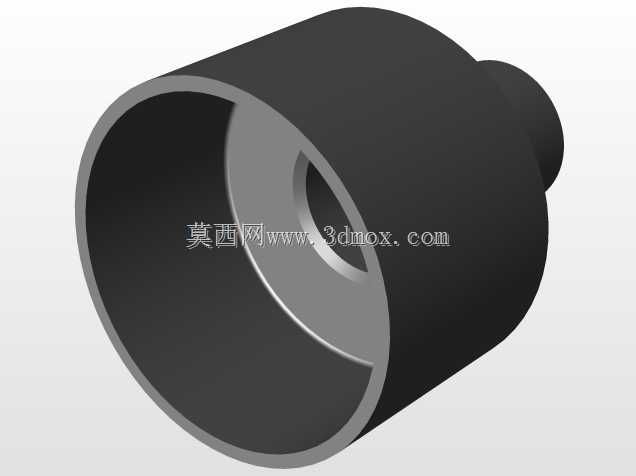

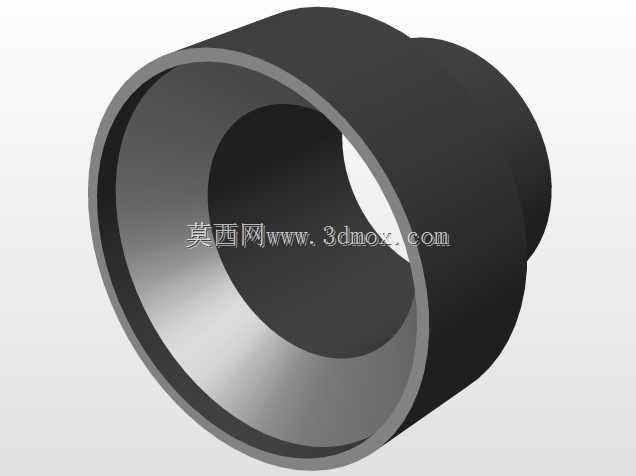

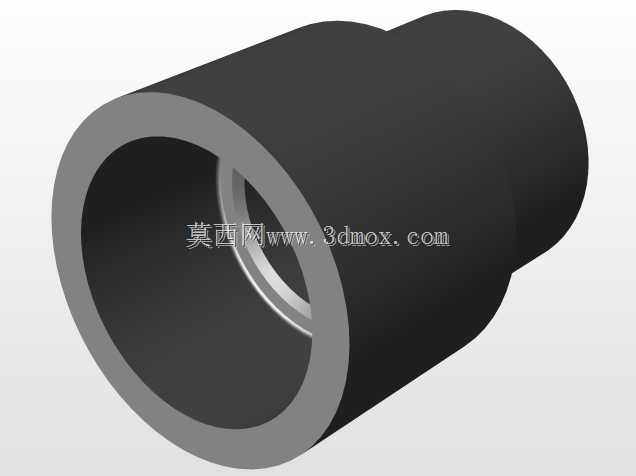

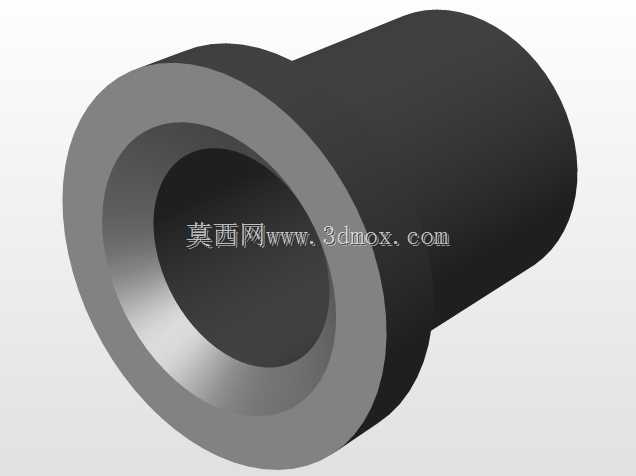

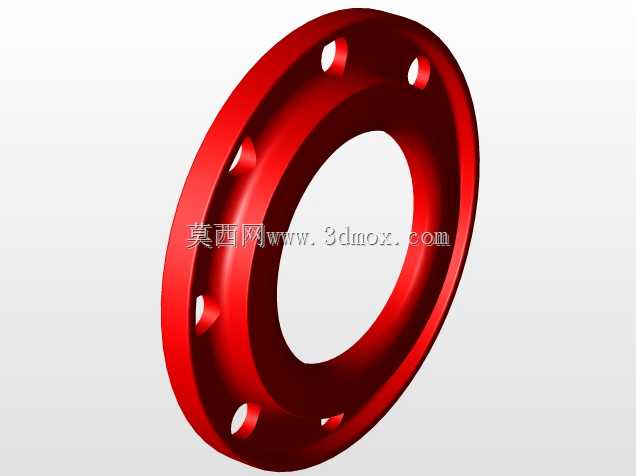

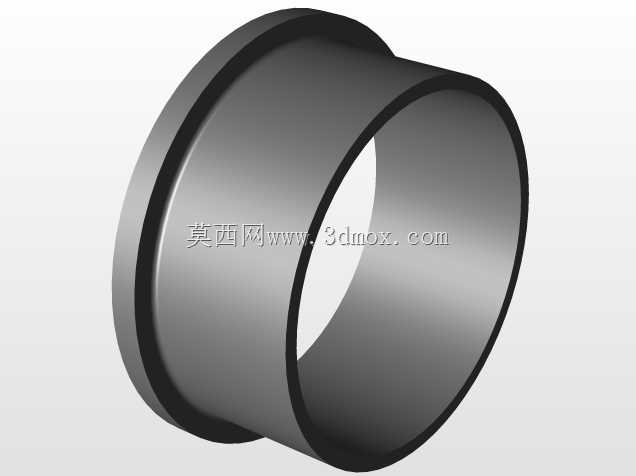

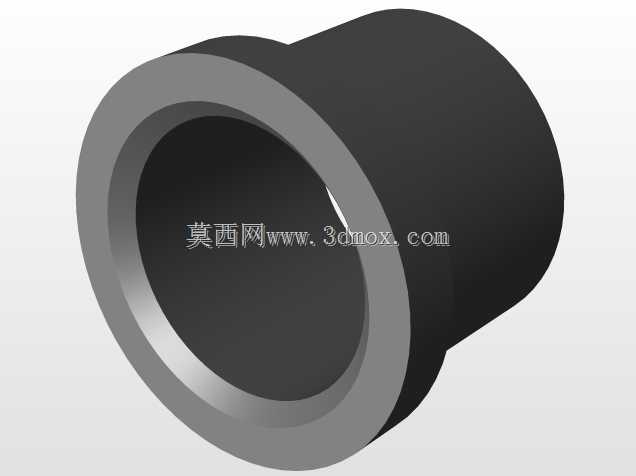

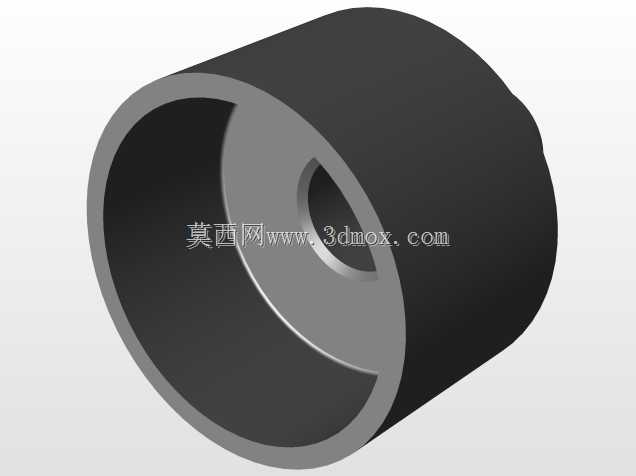

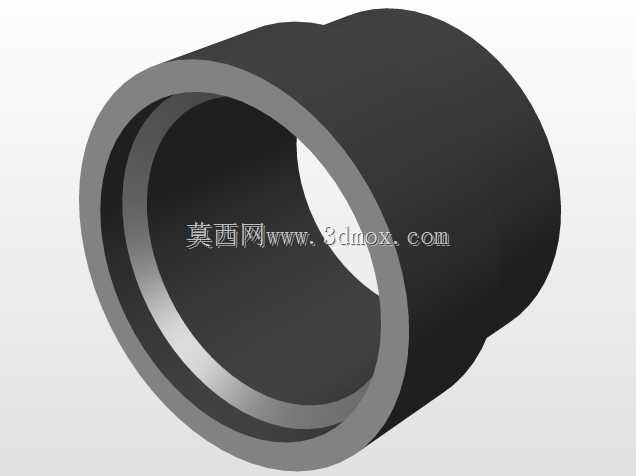

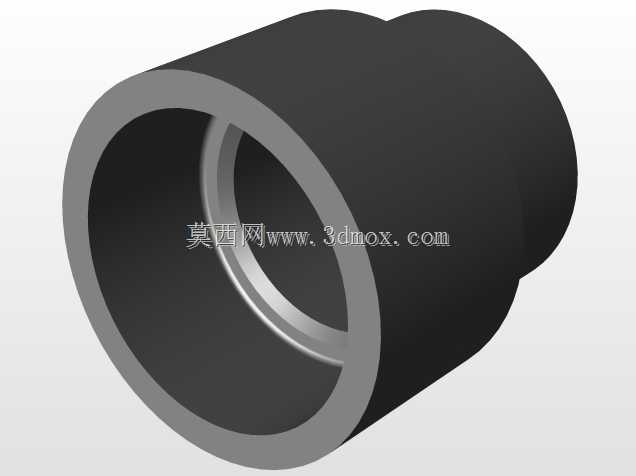

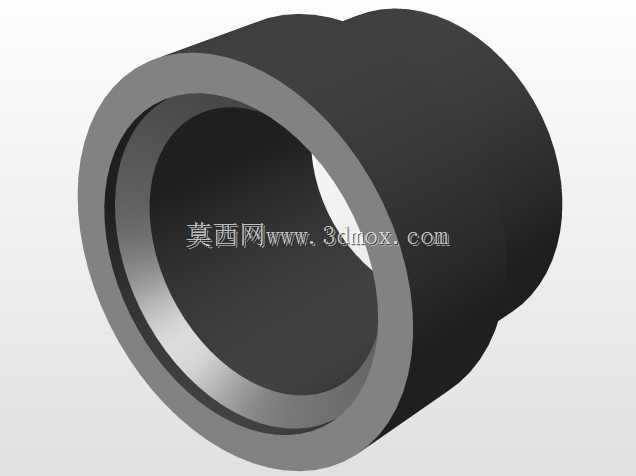

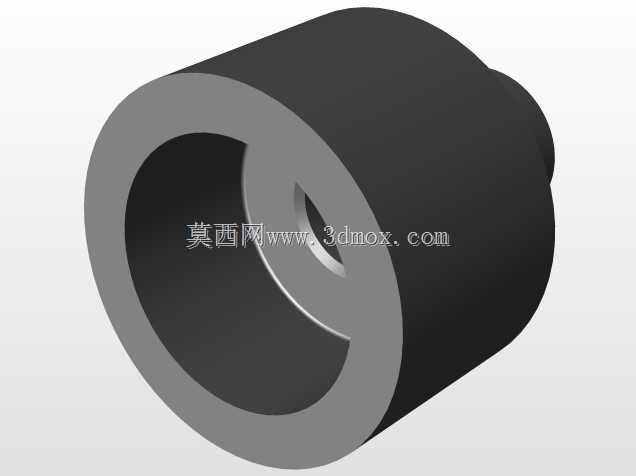

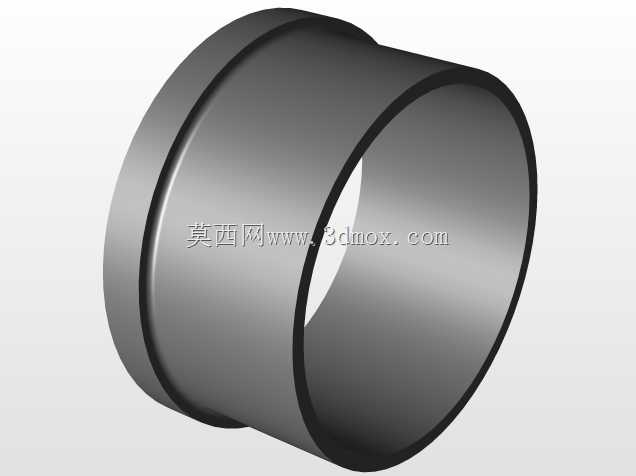

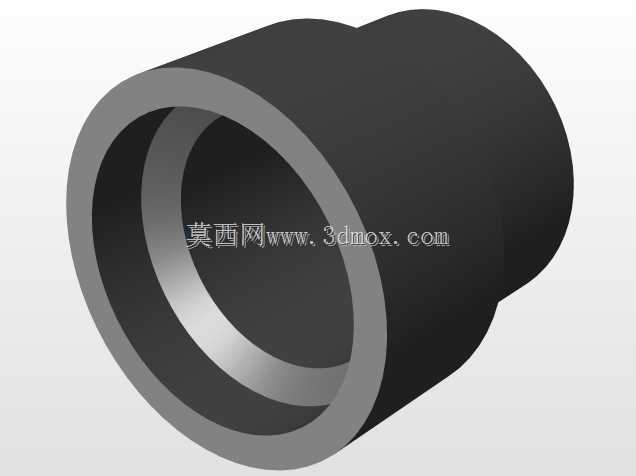

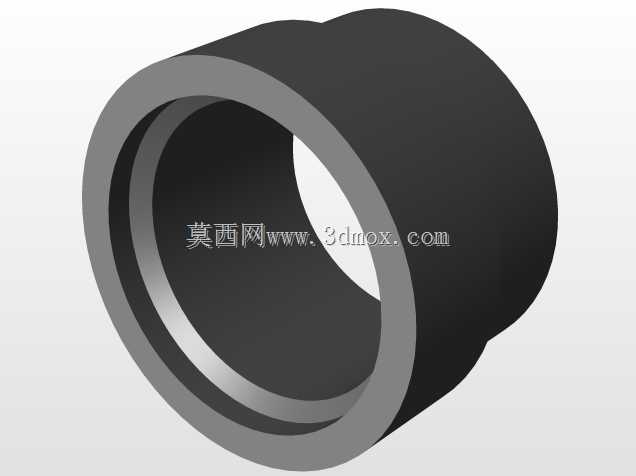

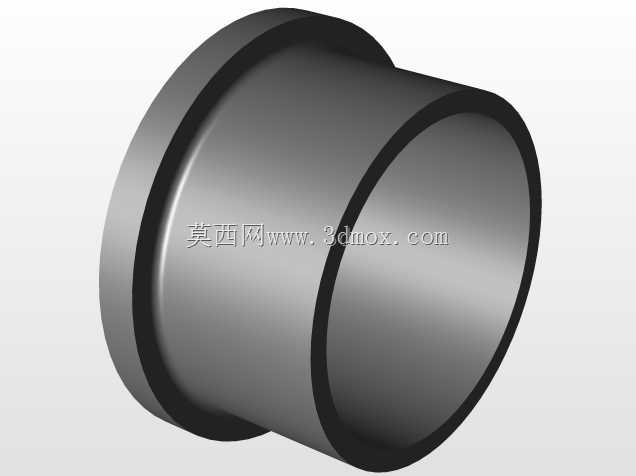

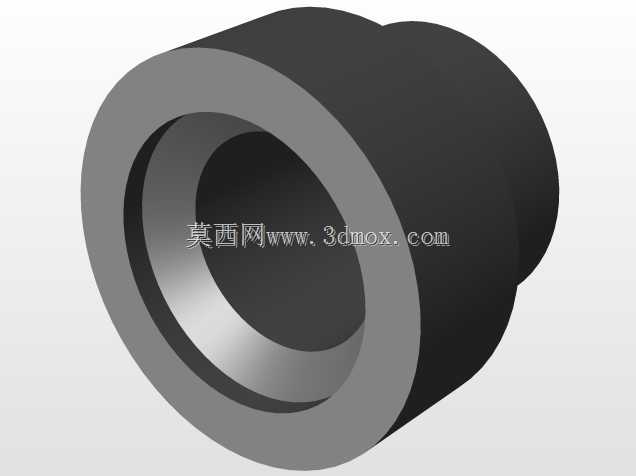

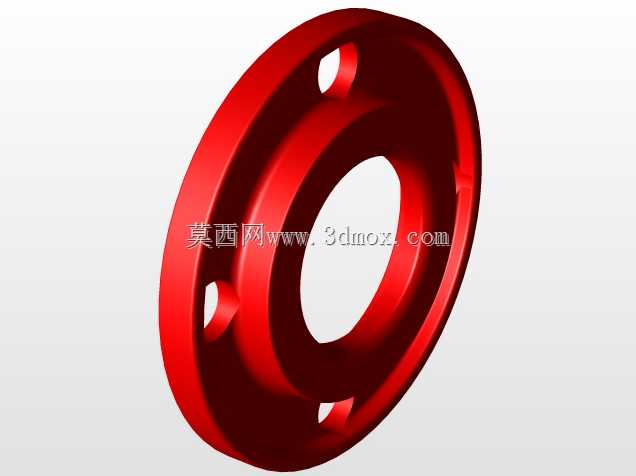

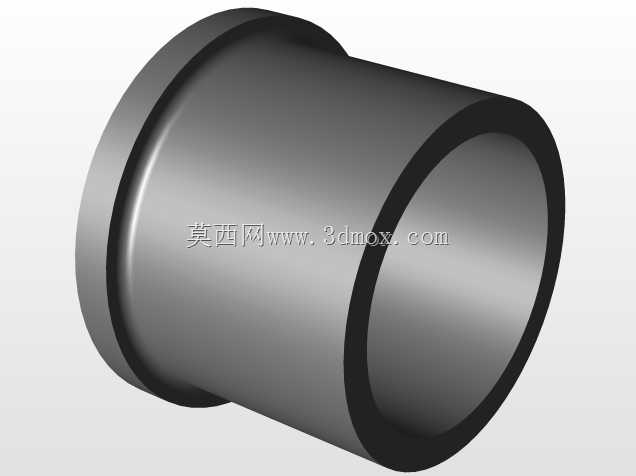

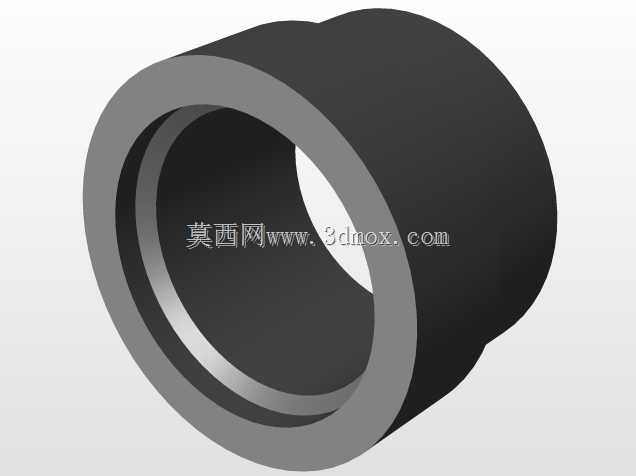

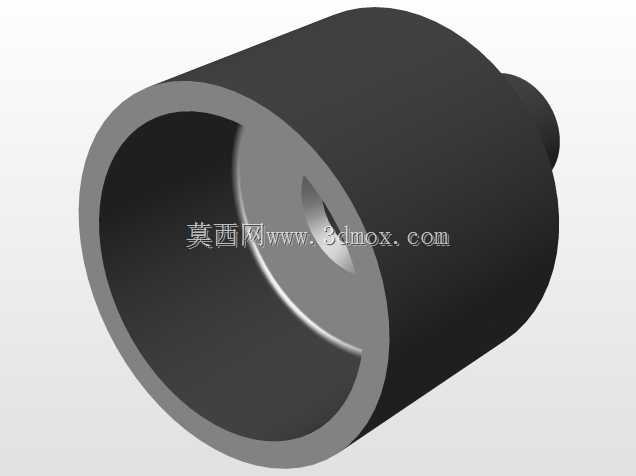

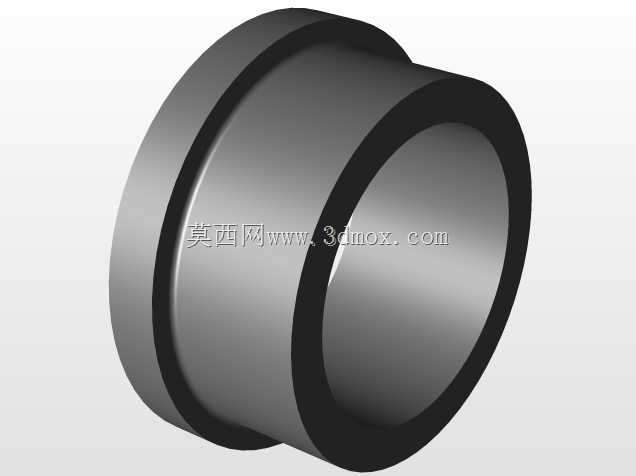

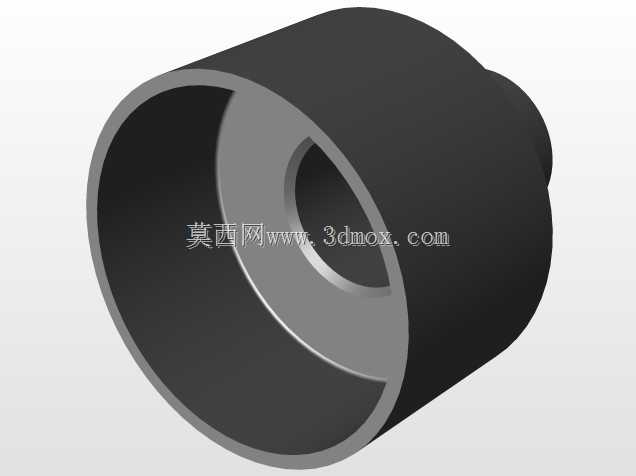

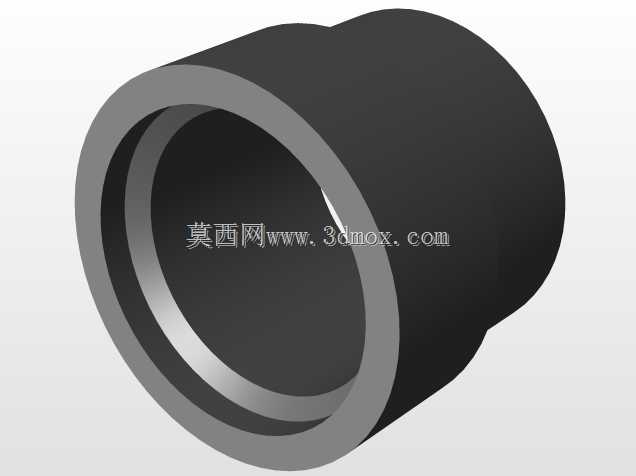

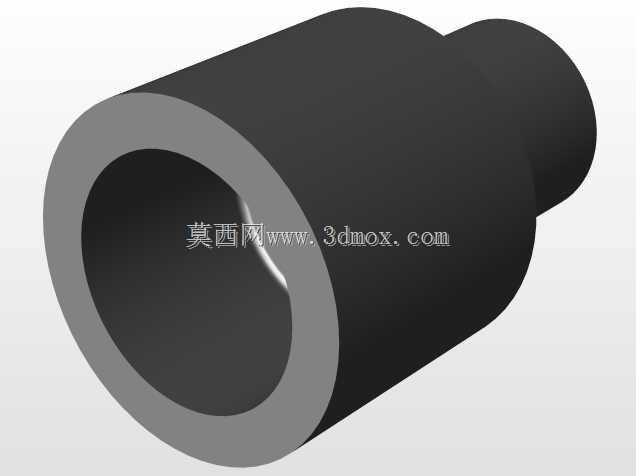

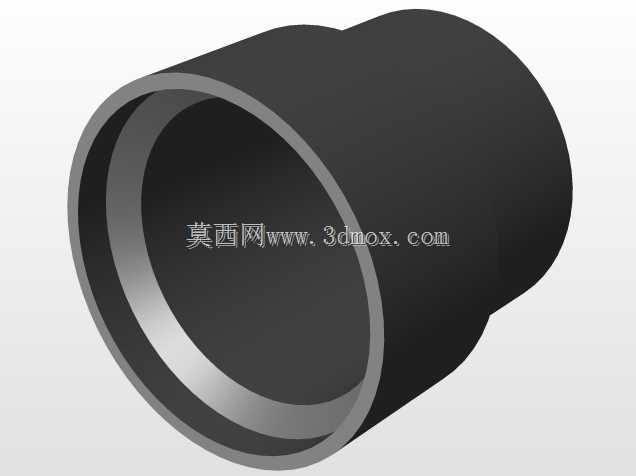

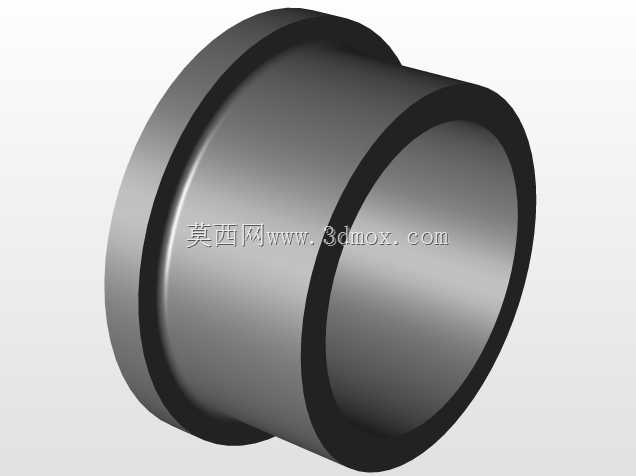

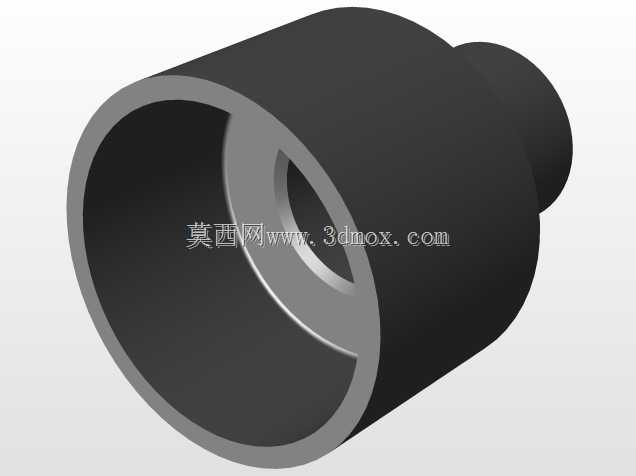

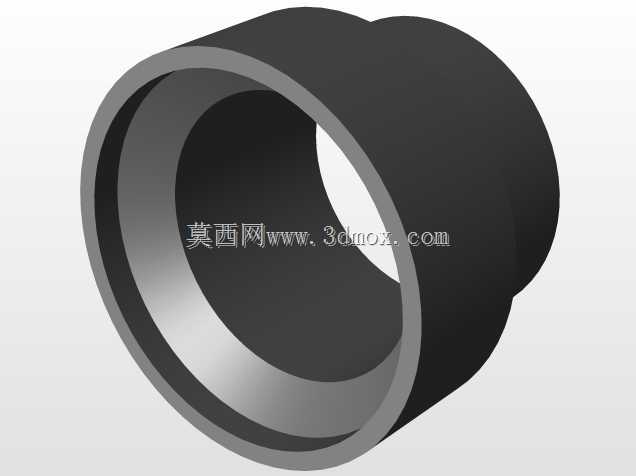

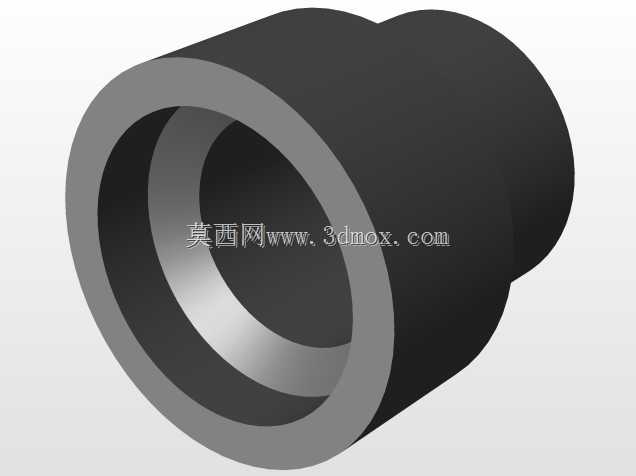

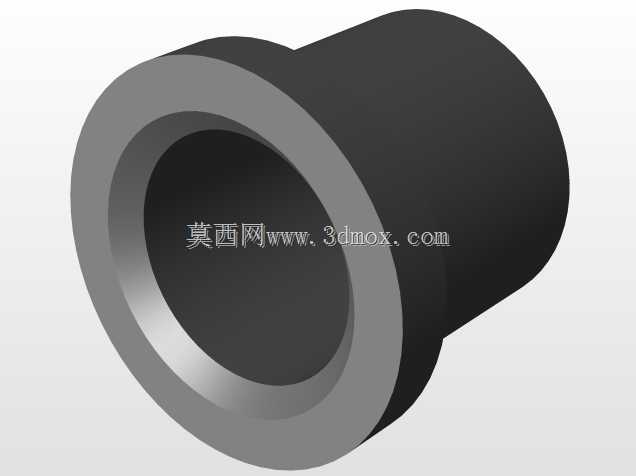

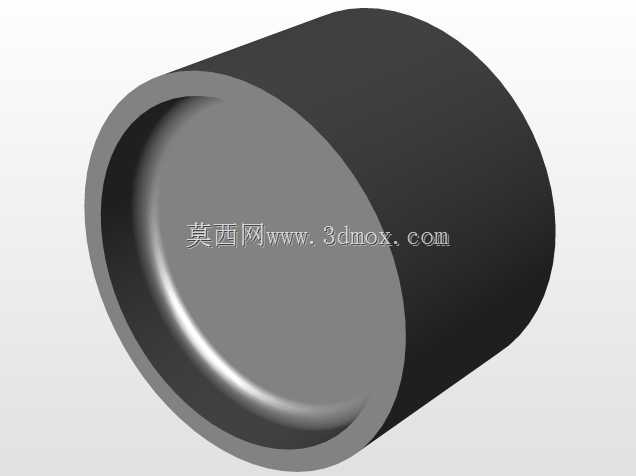

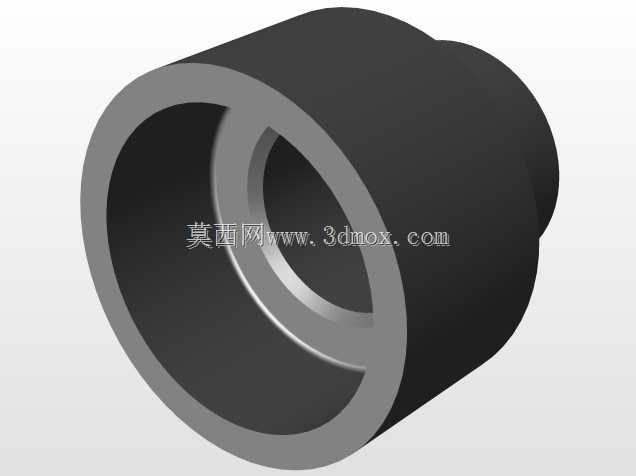

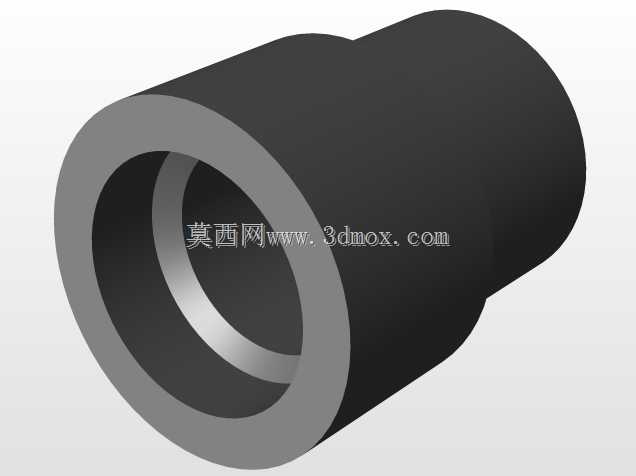

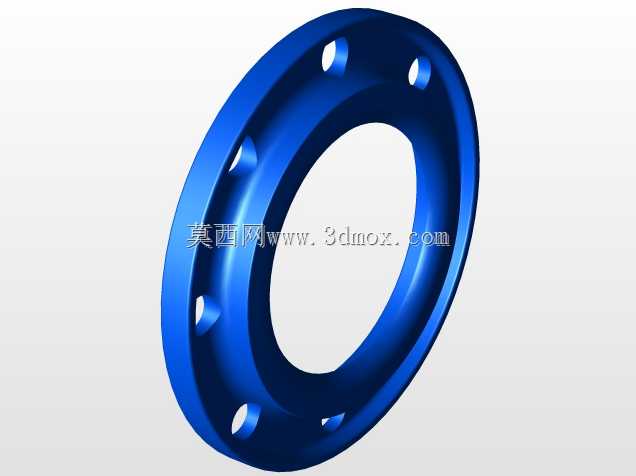

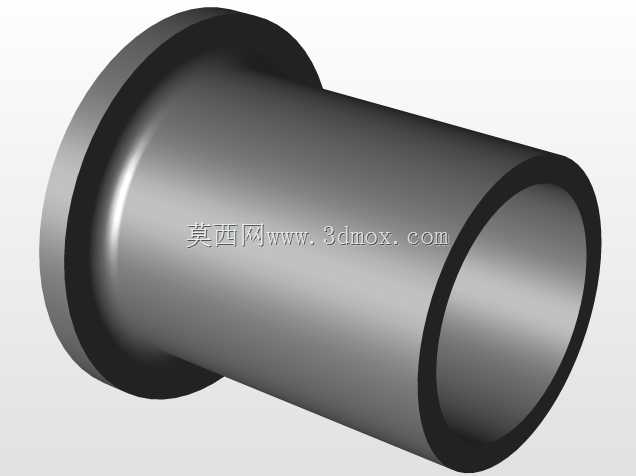

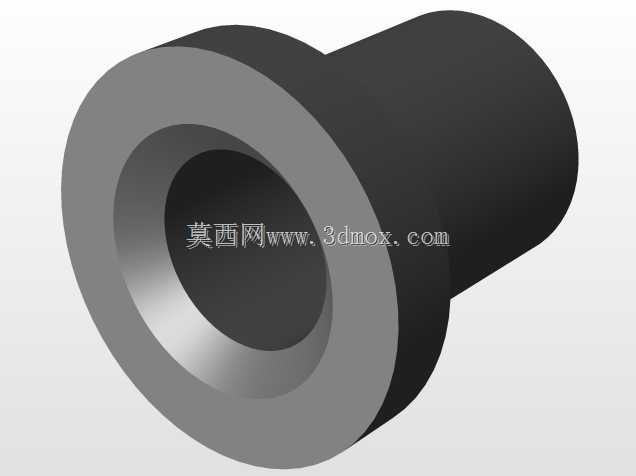

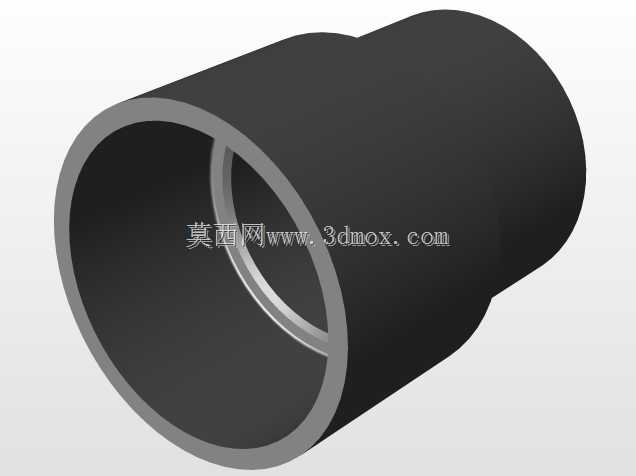

　　这类带台阶的圆形零件，在工业传感检测、小型精密传动、流体管路密封等场景中应用十分广泛，很多时候作为传感单元的封装端盖、轴系的定位隔套、管路的密封压环存在，别看结构简单，实际设计时需要考量的边界条件一点不少。从实际使用场景来看，这类零件常安装在设备的检测工位、轴系的轴向定位段、气动液压回路的接口位置，比如光电传感器的前端防护盖，就需要这种带内凹台阶的圆形结构，外圈和设备安装孔过盈配合或者采用螺纹旋合，内凹台阶用来嵌装透明防护镜片，既能够给内部感光元件留出足够的安装空间，又能通过台阶面压紧镜片实现密封，避免车间内的切削液、金属碎屑进入传感单元内部造成检测失效。还有在小型精密减速器的轴系中，这类圆形台阶零件常作为间隔套使用，套在转轴上，通过不同直径的台阶面分别抵住轴承内圈和齿轮端面，控制轴上零件的轴向窜动量，这时候对台阶的同轴度、端面垂直度要求就很高，要是两个端面的平行度超差，轴系转动时就会出现偏摆，不仅会增大传动噪音，还会加速轴承的磨损，缩短整套传动组件的使用寿命。

　　从设计思路上来说，这类圆形台阶零件首先要匹配安装位置的边界尺寸，外圈直径要和安装位的孔径适配，根据配合性质选择公差带，如果是需要经常拆卸的防护端盖，一般选用间隙配合，装配时涂抹少量密封脂就能实现防尘防水；如果是作为轴系定位的间隔套，内孔和转轴的配合一般选用过渡配合，避免运转过程中套和轴之间出现相对滑动磨损。台阶的高度设计也有讲究，作为端盖使用时，内凹台阶的深度要刚好容纳防护镜片加上密封垫圈的厚度，保证装配后端盖外表面和设备外壳齐平，不会出现突出磕碰或者凹陷积灰的问题；作为间隔套使用时，台阶的高度差要严格匹配轴上零件的安装间隙，提前计算好轴承的预紧量、齿轮的轴向定位尺寸，避免装配后出现齿轮啮合错位或者轴承预紧过大导致的运转卡滞。

　　外形尺寸方面，这类零件整体为回转体结构，外圆没有多余的棱角，所有锐边都做了0.2到0.5毫米的倒角处理，一方面是去除机加工产生的毛刺，避免装配时划伤操作人员或者损坏配合面的密封件，另一方面倒角也能起到装配导向的作用，对准安装孔后可以顺利推入，不会因为锐边卡滞造成装配困难。零件的厚度方向根据使用场景不同有差异，作为防护端盖时厚度一般在5到15毫米之间，保证足够的结构强度，不会因为轻微的外力碰撞就出现变形；作为轴系间隔套时厚度需要根据轴系的安装跨距计算，既要满足轴向定位的强度要求，又要尽可能减小不必要的轴向尺寸，让整体结构更加紧凑。

　　实际建模过程中，这类回转体零件优先采用旋转特征生成主体结构，能够很好保证各段圆柱面的同轴度，之后再根据安装需求添加倒角、退刀槽等细节特征。如果是用于密封场景的端盖，还需要在内凹台阶处添加密封槽的特征，用来放置O型密封圈，密封槽的尺寸要严格匹配所选密封圈的线径和压缩率，一般静态密封的压缩率控制在15%到25%之间，压缩量太小会出现密封泄漏，压缩量太大则会加速密封圈的老化失效。如果是用于传动场景的间隔套，两端面的表面粗糙度要求较高，一般要达到Ra1.6以下，减少和轴承、齿轮端面接触时的摩擦阻力，同时保证端面和内孔轴线的垂直度公差在0.02毫米以内，避免轴系装配后出现倾斜。

　　在材料选择上，这类零件根据使用环境不同有区分，普通工况下的间隔套、防护盖一般选用45号钢，经过调质处理获得足够的强度和韧性，表面做发黑处理提升防锈能力；如果是用于腐蚀环境下的传感端盖，一般选用304不锈钢或者铝合金材质，不锈钢材质耐腐蚀性好，适合在有切削液、潮湿的车间环境使用，铝合金材质重量轻，适合对设备重量有要求的便携检测设备场景。不管选用哪种材料，设计时都要考虑材料的加工性能，比如铝合金材质的零件可以适当减小壁厚，因为铝合金切削加工难度低，不容易出现加工变形，而钢材零件如果壁厚太薄，装夹加工时容易出现变形，影响最终的尺寸精度。

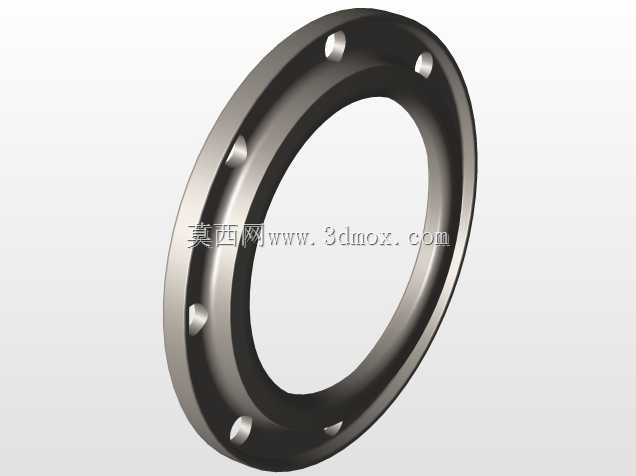

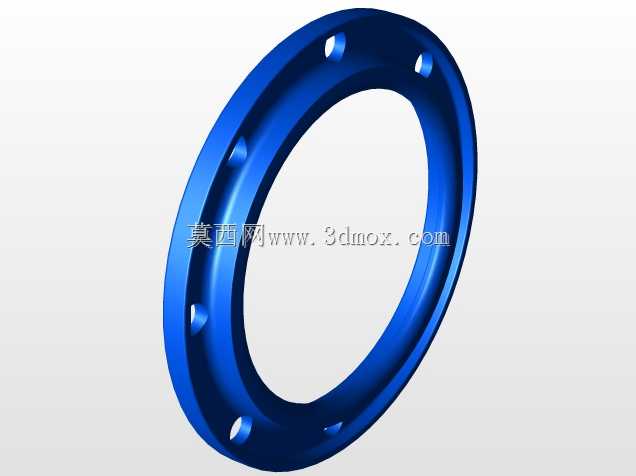

　　安装边界上，这类圆形零件的安装方式主要有两种，一种是径向固定，通过外圆和安装孔的配合实现定位，再辅以径向的紧定螺钉或者端面的安装孔进行固定，这种安装方式结构简单，拆装方便，适合端盖、防护类的使用场景；另一种是轴向套设安装，通过内孔套在转轴或者定位柱上，依靠两端面的抵接实现轴向定位，这种安装方式定位精度高，适合轴系传动的间隔、定位场景。设计时要提前预留安装操作空间，比如采用螺钉固定的端盖，要在端面上预留沉头孔，保证螺钉装配后头部不会突出端面，同时沉头孔的位置要和设备上的螺纹孔位置完全对应，孔位公差控制在±0.1毫米以内，避免出现装配时螺钉无法对准的问题。如果是采用过盈配合安装的零件，要提前计算过盈量，根据材料的弹性模量、配合直径计算所需的压入力，必要时设计装配导向锥面，方便压装作业，避免压装过程中出现零件歪斜、配合面刮伤的问题。
