喜利得式重型机械锚固套筒锚结构

　　在轨道交通隧道衬砌加固、工业厂房重型管线支吊架安装、核电设施预埋件固定这类对锚固可靠性要求极高的场景里，后扩底式机械锚栓的性能直接决定了整套挂载系统的安全冗余，本次呈现的套筒锚结构，正是针对高荷载、动载工况开发的重型锚固组件。不同于普通膨胀锚栓依靠挤压孔壁产生摩擦力的受力逻辑，这款套筒锚采用了锁键扩张的受力形式，安装时将锚栓放入预先钻好的适配孔径钻孔后，通过扭矩作用带动内芯螺杆推进，迫使前端开槽套筒沿预设应力槽均匀胀开，嵌入钻孔底部的扩孔区域形成机械锁键，这种受力形式不会因为混凝土徐变、温度循环产生的应力松弛出现锚固力衰减，即便在承受反复振动荷载的设备基座固定场景下，也能保持稳定的拉拔承载力。从结构设计细节来看，

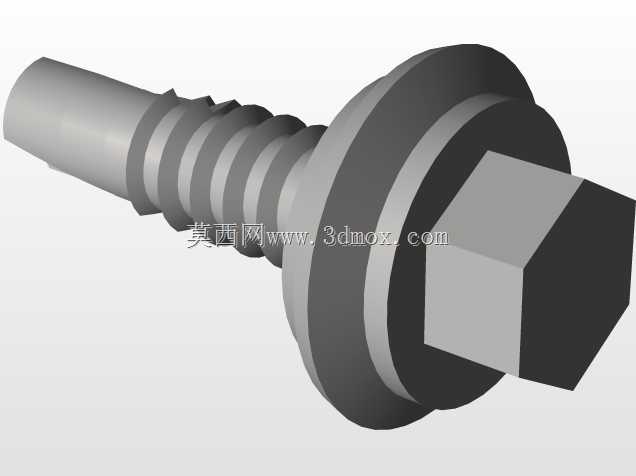

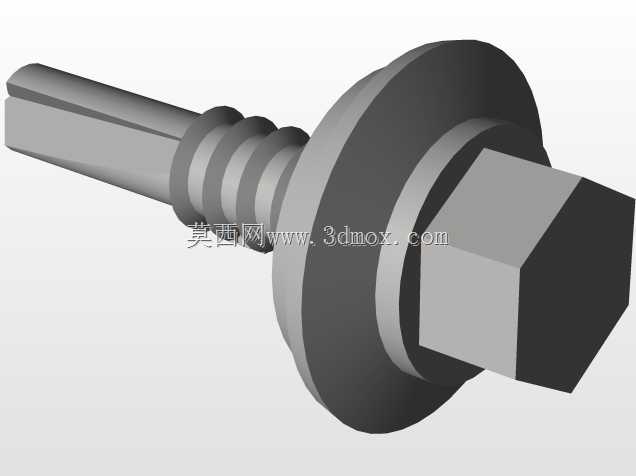

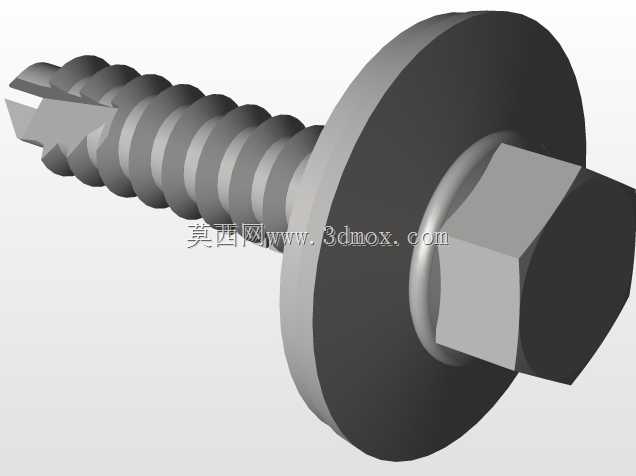

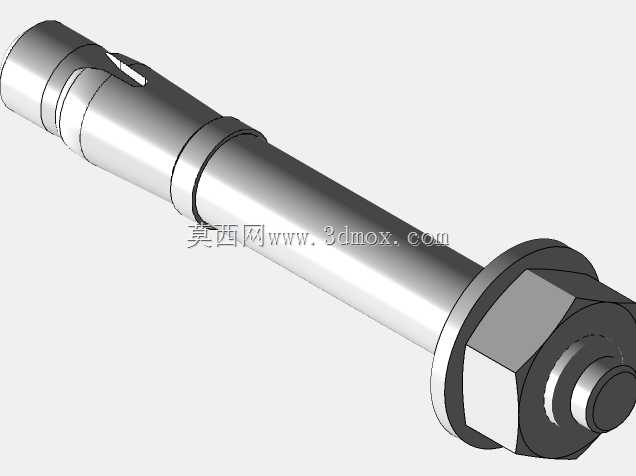

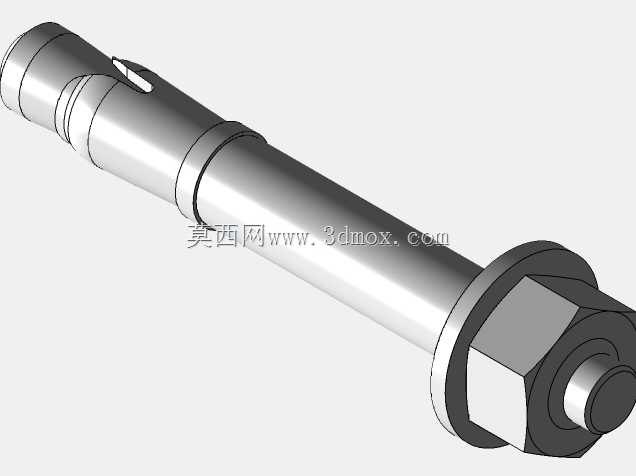

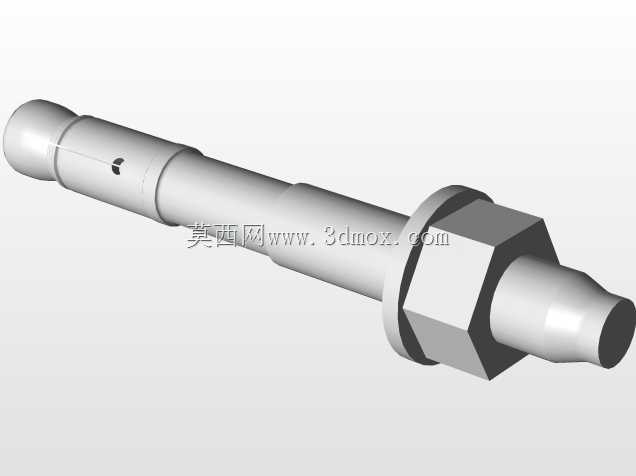

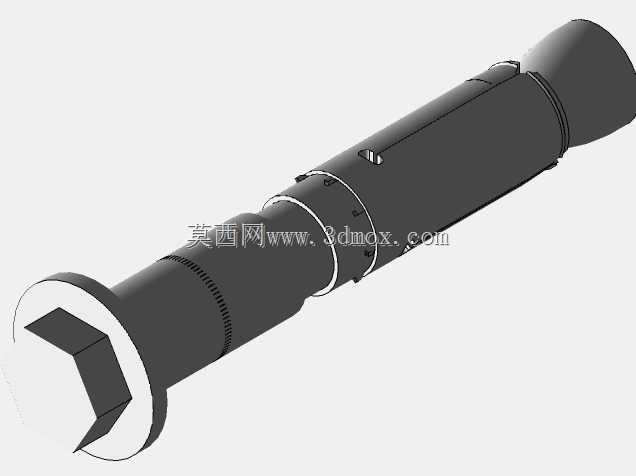

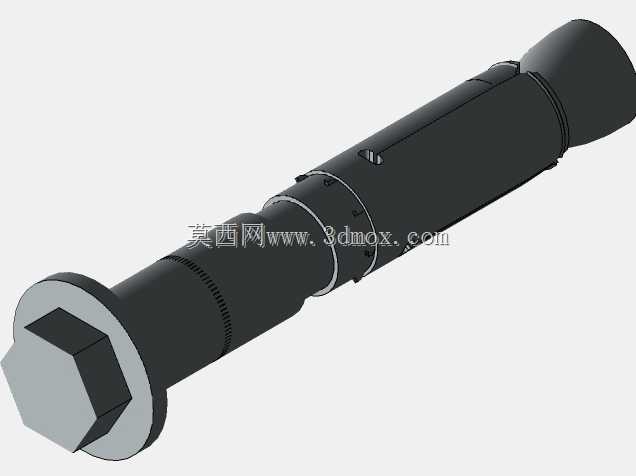

　　锚栓头部采用了内六角驱动形式，相比外六角结构在安装时能承受更大的安装扭矩，不会出现六角棱边打滑磨损的问题，同时头部的法兰承压面做了加厚处理，能将锁紧压力均匀分散到被连接件的接触表面，避免局部压应力过大造成被固定件的表层压溃，尤其是在固定薄型钢制支架、铝合金走线架这类材质强度相对较低的构件时，大直径法兰面的压强分散作用能有效减少安装形变。套筒部分的选材采用了调质处理的合金结构钢，表面做了发黑防锈处理，套筒壁上的扩张槽采用了激光精密切割工艺，槽口末端预留了应力释放圆孔，避免套筒胀开时在槽根位置出现应力集中导致的套筒断裂，每一条扩张槽的宽度、深度都经过反复迭代验证，保证在额定安装扭矩下套筒能均匀胀开到设计直径，

　　既不会因为扩张量不足导致锁键嵌入深度不够，也不会因为扩张量过大造成套筒塑性断裂。锚栓的中段设置了多层环形防滑齿圈，当套筒胀开锁紧后，齿圈会轻微嵌入钻孔内壁的混凝土表层，在锁键受力的基础上额外提供一部分摩擦阻力，同时也能避免锚栓在长期动载作用下出现缓慢旋退的问题。从安装边界维度考量，这款套筒锚对钻孔的公差适配范围较宽，常规的冲击钻成孔只要孔径偏差在±0.5mm范围内、孔深偏差在±2mm范围内，都能保证可靠的锚固性能，不需要特殊的定制扩孔钻头配合，普通施工班组使用常规的混凝土钻孔设备就能完成安装作业，大幅降低了现场施工的工具成本与操作门槛。锚栓的整体长度设计预留了足够的被连接件厚度调节区间，从单块薄钢板的固定到叠加多层减震垫片、绝缘垫片的设备基座固定，都能通过调整螺杆的旋入深度适配不同的夹持厚度，不需要针对不同安装场景单独定制不同长度的锚栓，能有效减少施工现场的备件品类。在实际工程应用中，这类套筒锚常被用于固定厂房内的重型电缆桥架、通风管道支吊架、大型设备的地面固定脚，也会在隧道内接触网基座固定、幕墙龙骨后置埋件固定场景中大量使用，相比化学锚栓，它不存在固化等待时间，安装完成后即可立刻加载受力，也不会因为长期接触化学腐蚀介质、高温环境出现胶体老化失效的问题，在消防管道固定、高温设备周边锚固这类有防火、耐高温要求的场景中优势尤为明显。建模过程中对每一处配合公差都做了还原，包括螺杆与套筒的间隙配合量、胀开后套筒瓣的形变角度、

　　头部内六角的驱动尺寸都严格参照实物测绘参数搭建，能直接用于锚固系统的受力仿真模拟、施工安装过程的动画演示，也可以作为机电安装BIM模型库的标准构件直接调用，在做管线综合排布、支吊架受力验算时，能直接提取模型的尺寸参数、受力接触面参数导入验算软件，不需要重复建模。需要注意的是，这类重型锚栓的安装对混凝土基材的强度有明确要求，通常需要基材强度不低于C25，同时钻孔时需要避开混凝土内部的钢筋排布位置，若钻孔过程中遇到钢筋需要调整孔位，避免钻伤结构钢筋影响主体结构强度，同时钻孔完成后需要将孔内的浮灰、碎屑清理干净，避免碎屑垫在套筒胀开位置影响锁键的贴合紧密程度，这些安装工艺的细节在模型的结构设计中都做了对应的适配，比如套筒前端的倒角设计能在推进过程中将孔底残留的少量碎屑挤到套筒与孔壁的间隙中，减少浮尘对锚固效果的影响。
