双孔长条形连杆传动结构件设计

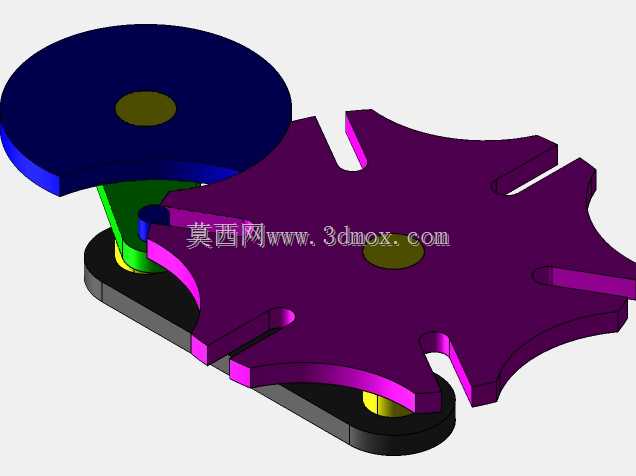

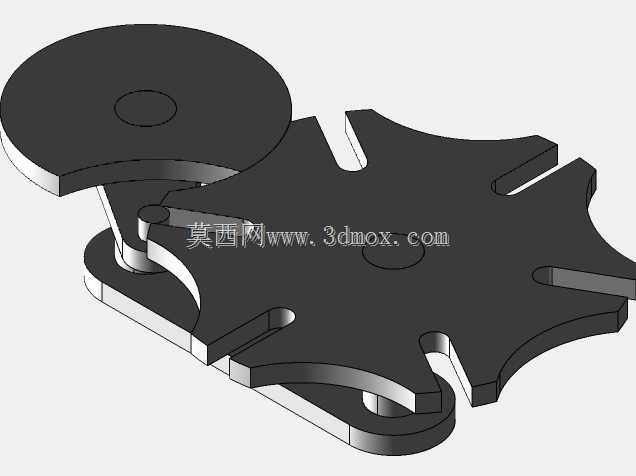

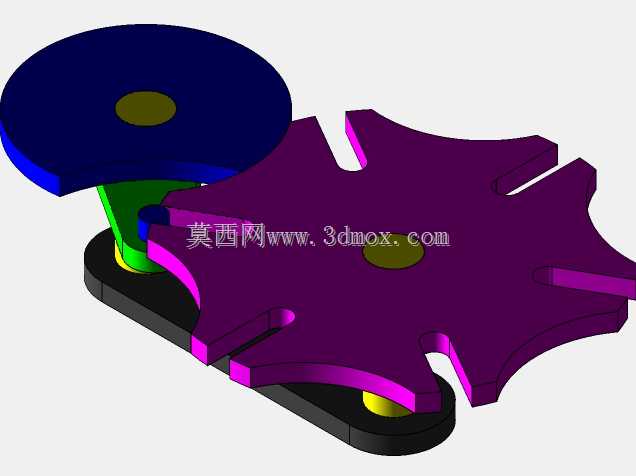

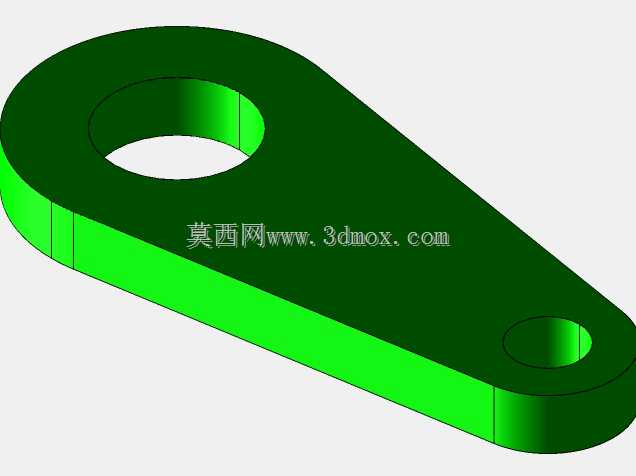

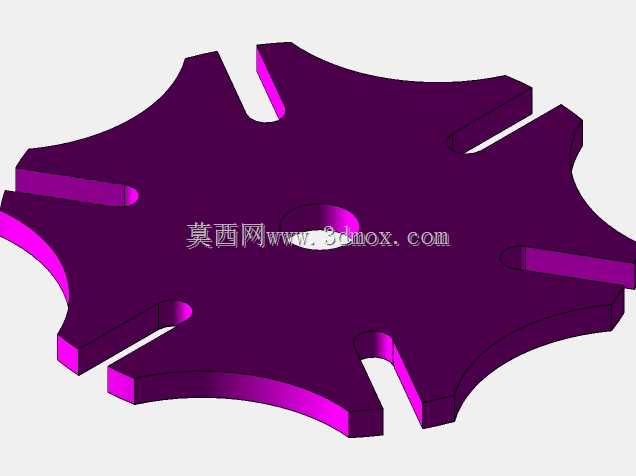

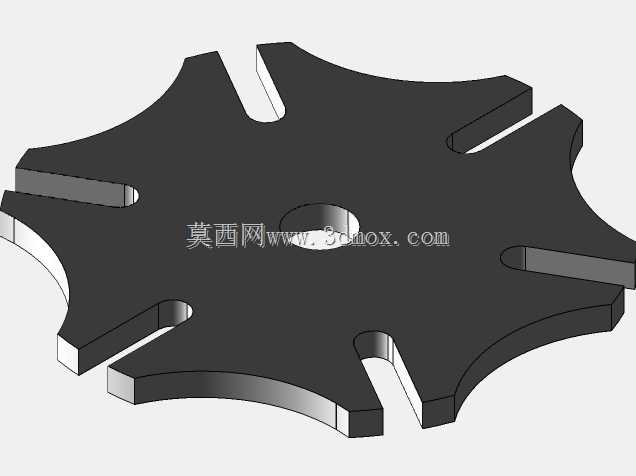

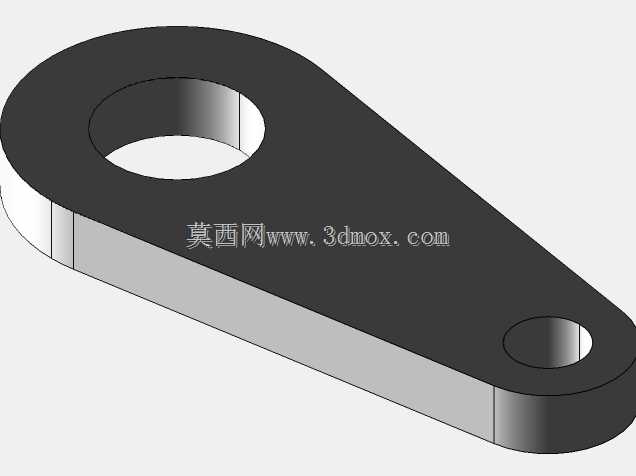

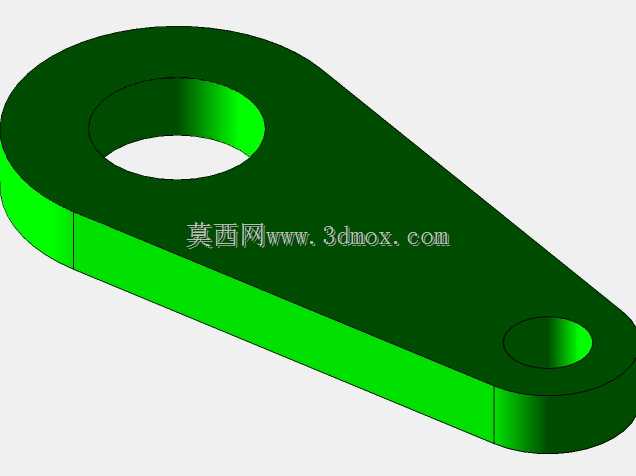

　　在间歇传动类设备的结构设计中，这类双孔长条形连杆是日内瓦机构也就是马尔他机构里的核心从动配套构件，很多做转位分度、间歇送料的设备都会用到这类零件，比如多工位装配转盘、包装线的间歇进给工位、印刷设备的走纸分度单元，甚至小型自动化检测台的转位模块，都能见到这类连杆的身影，它的核心作用是配合主动拨盘完成间歇式的扭矩传递，把主动件的连续旋转转化为从动槽轮的周期性定角度转位，整个传动过程没有刚性冲击，运行平稳性比棘轮棘爪结构好很多，适合中低速、分度精度要求中等的工位场景。

　　从实际设计逻辑来看，这类连杆的两个安装孔是核心功能基准，两个孔的中心距直接决定了间歇传动的分度角匹配关系，设计时首先要根据设备需要的分度工位数量，先确定槽轮的槽数，再反推拨盘销的回转半径，最终敲定连杆两孔的中心距尺寸，这个尺寸的公差一般要控制在IT7级以内，不然会出现拨销卡滞或者传动间隙过大的问题，直接影响分度精度。零件的本体厚度要根据传递的扭矩大小来定，常规小型自动化设备用的这类连杆，厚度一般在5mm到12mm之间，材质多选45号钢调质处理，或者6061铝合金做硬质阳极氧化，前者适合负载稍大的冲压线转位工位，后者适合轻载的电子装配设备，能降低整体运动惯量，提升启停响应速度。

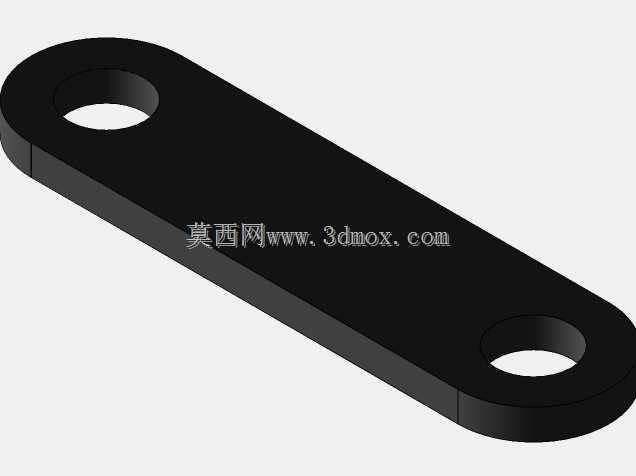

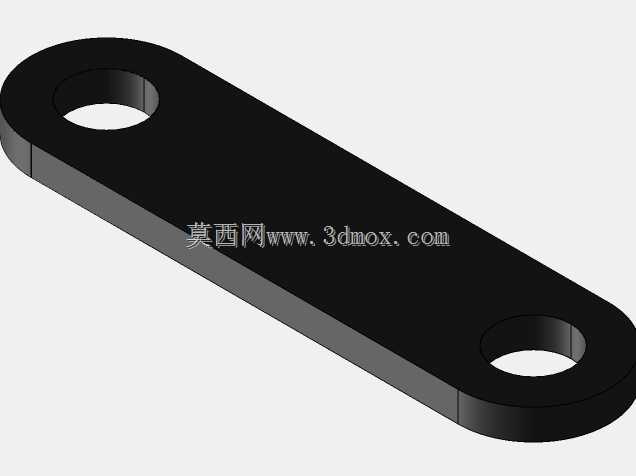

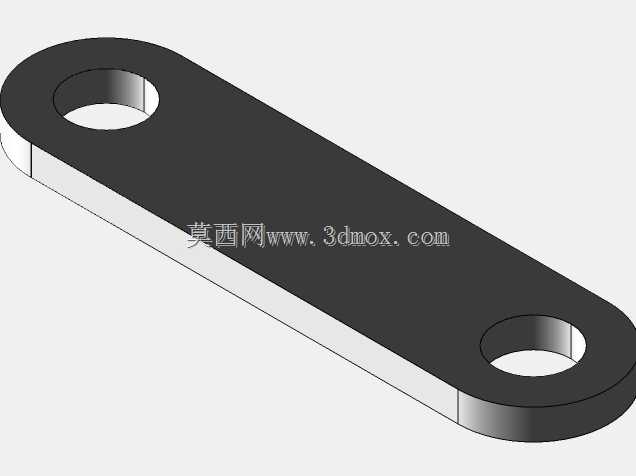

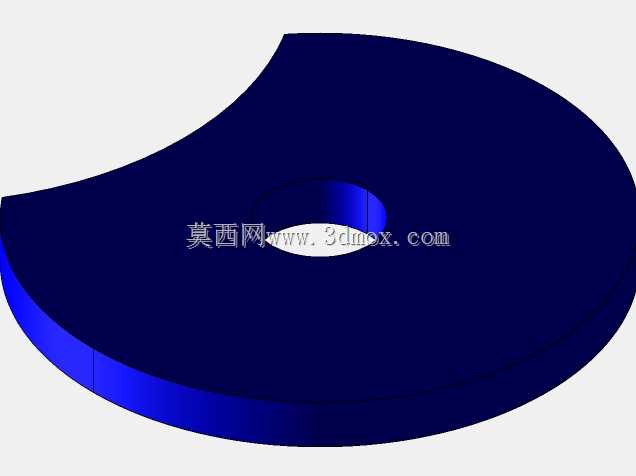

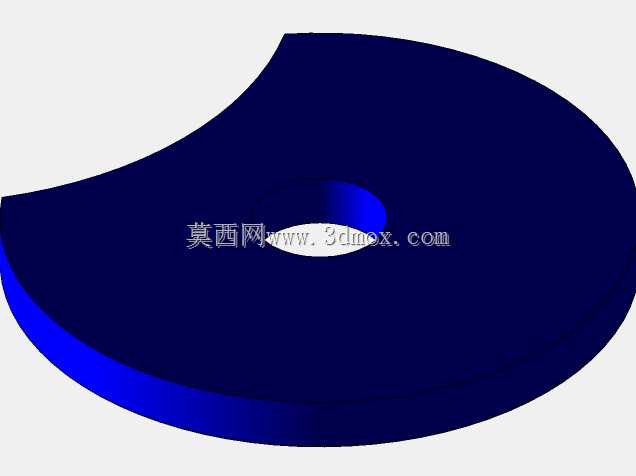

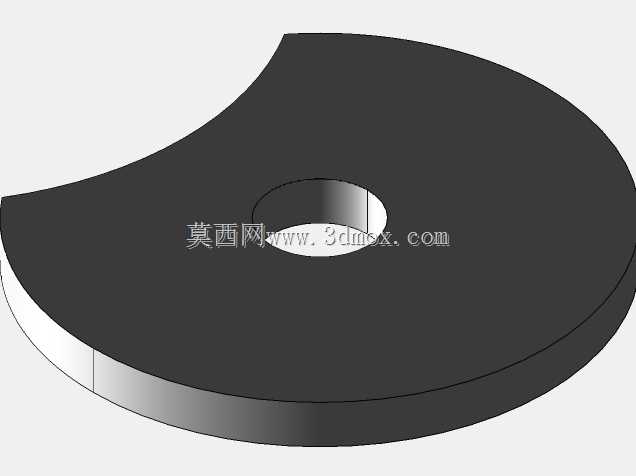

　　零件的外形做了长圆形的等宽设计，两端的圆弧半径和安装孔的同轴度要求很高，外轮廓的圆弧和安装孔要保持同心，这样在运动过程中不会和槽轮的锁止弧发生干涉，很多新手建模的时候容易忽略外轮廓和锁止弧的配合间隙，实际装配后会出现运动到锁止位置时零件蹭到槽轮侧壁的问题，轻则增加运行阻力磨损零件，重则直接卡停设备。两个安装孔的内壁粗糙度一般要达到Ra1.6，配合铜套或者滚针轴承使用，减少拨销和孔壁的摩擦，延长零件使用寿命，孔的两端要做0.5mm的倒角，既方便装配时导入销件，也能去除加工毛刺避免应力集中。

　　从安装边界来看，这类连杆安装时要保证两个孔的轴线和设备安装基面完全垂直，平行度误差不能超过0.02mm，不然会在传动过程中产生侧向弯矩，加速轴承和销件的磨损。零件的宽度方向要和槽轮的槽宽保持0.1mm到0.2mm的间隙，既要保证运动时不会晃荡，也要留够热胀冷缩的余量，尤其是在设备长时间连续运行的工况下，金属件受热膨胀如果没有预留间隙，很容易出现抱死的情况。另外这类连杆的长条形结构在建模时要做等强度优化，中间段的厚度不需要和两端安装位一致，可以适当做减重处理，但要保证截面的抗弯模量满足扭矩传递要求，避免长时间受交变载荷出现弯曲变形，很多设备运行一两年后出现分度不准的问题，往往就是这类连杆发生了塑性形变导致中心距偏移。

　　在实际应用场景里，这类连杆除了用在经典的日内瓦间歇机构上，也可以作为普通的传动连杆用在直线往复运动机构里，比如小型冲床的进给连杆、包装机的料仓推料连杆，只要调整两孔的中心距和零件厚度，就能适配不同的行程和负载要求。设计这类零件的时候还要考虑动平衡，因为它是做周期性回转加摆动的复合运动，长条形结构如果质心不在回转中心连线上，高速运行时会产生振动，所以必要时可以在零件非安装位做去重孔，把质心调整到理想位置，降低设备运行的噪音和振动。另外零件的表面处理也要根据使用环境选，潮湿工况下要做镀锌或者镀镍处理，食品接触类设备要选304不锈钢材质做抛光处理，普通工况下做发黑处理就能满足防锈要求。
