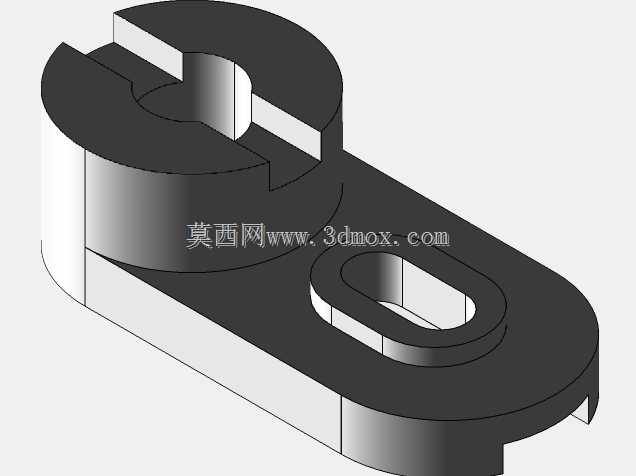

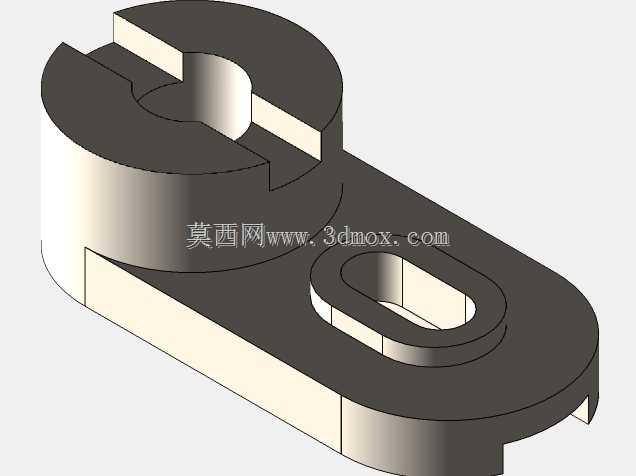

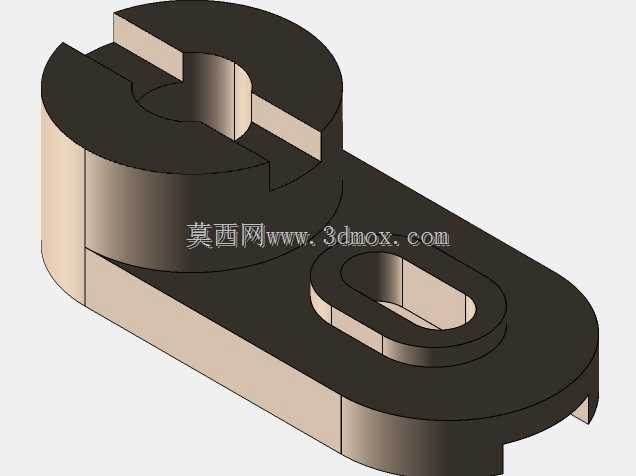

带腰型孔开槽圆柱连接基座结构

　　日常做非标设备结构设计时，这类带开槽圆柱与腰型孔的基座零件，往往是小机构里解决安装适配、快速装拆需求的核心小件，很多人觉得这类零件结构简单，实际落地时要考虑的边界条件一点不少。先从实际应用场景说，这类零件常见于轻工自动化生产线的传感器安装支架、小型工装的快速定位模块、检测设备的可调式固定座，甚至部分小型气动执行元件的连接过渡件上，核心作用是在两个需要相对位置微调、又要保证装拆效率的部件之间做刚性连接过渡。很多新手建模的时候容易忽略安装边界的问题，比如左侧的开槽圆柱结构，不是随便开个缝就行，这个槽的宽度要匹配被连接件的卡入厚度，槽的开口方向要对应实际装配时的操作空间，要是设备内部装配空间狭窄，槽口方向开反了，

　　现场装配的时候工人根本没法把零件卡进去，甚至会出现装配干涉，不得不返工修模。再看右侧的腰型沉孔结构，这个设计的核心目的是给安装位置留调整余量，很多现场安装的时候，机架的加工孔位难免有公差偏差，要是做圆孔，一旦孔位偏了0.5mm以上，螺栓就穿不进去，腰型孔的长度方向就是用来补偿这类加工误差、同时满足安装位置微调需求的，沉孔的设计是为了让内六角螺栓安装后头部不突出零件表面，避免和周边运动部件发生刮蹭，这点在做有相对运动的机构时尤其重要，要是螺栓头突出，很容易刮到气管、线缆或者相邻的运动零件，造成设备故障。从设计思路上来说，这个零件采用的是一体化铣削成型的结构，没有拼接焊缝或者额外的紧固件，整体刚性更好，适合在有小幅振动的设备工位使用，

　　不会因为长期振动出现连接松动。零件的主体厚度要根据实际承受的负载来定，要是用来固定重量较大的检测传感器或者小型气缸，基体厚度不能太薄，否则锁紧螺栓的时候会出现零件变形，导致安装面不平，影响传感器的检测精度或者气缸的动作同轴度。左侧圆柱部分的内孔尺寸，要和配套的定位轴做间隙配合，配合公差不能太大，否则连接后会出现晃动，也不能太小，不然装配的时候卡滞，没法快速装拆，开槽的位置要刚好切到圆柱内孔的侧壁，这样当螺栓从径向锁紧的时候，开槽的两侧会产生弹性变形，抱紧内部的定位轴，实现无间隙的固定，这点和常见的开口抱紧轴套原理一致，但这个零件把抱紧结构和安装基座做成了一体，减少了零件数量，也降低了装配的复杂度。实际选型和建模的时候，

　　还要注意零件的安装边界：腰型孔的中心到左侧圆柱中心的距离，要匹配被连接件的中心距要求，不能随便定尺寸，否则安装后两个部件的相对位置不对，会导致整个机构动作卡滞；零件的外轮廓圆角要做合理处理，不能有尖锐的棱角，一方面是避免装配时划伤操作人员，另一方面是减少铣削加工时的应力集中，提升零件的长期使用强度；圆柱部分的高度要和被卡入零件的厚度匹配，要是圆柱高度太高，会占用多余的安装空间，太矮的话抱紧接触面积不够，锁紧后容易打滑，位置发生偏移。另外，这类零件的安装面平面度也有要求，和机架接触的底面要做铣平处理，平面度控制在0.05mm以内，不然锁紧螺栓后零件会出现倾斜，导致上方固定的部件角度偏差，比如固定光电传感器的时候，要是基座倾斜，传感器的检测光轴就会偏离检测位，出现漏检、误检的问题。很多人做这类小零件的三维模型时，只画个大概外形，不考虑实际加工和装配的细节，比如沉孔的深度要匹配螺栓头的高度，保证螺栓头沉入后低于零件表面0.5-1mm，槽的宽度要保证加工时铣刀能顺利进刀，不要出现刀具无法加工的窄槽结构，外轮廓的转角半径要和常用铣刀的半径匹配，减少特殊刀具的使用，降低加工成本。这类零件虽然结构不复杂，但在小型自动化设备、工装夹具里的使用频率非常高，把这类基础零件的设计细节做扎实，能大幅减少后期设备装配、调试时的问题，避免因为小零件的设计缺陷影响整个设备的运行稳定性。
