飞利浦户外泛光照明灯具结构设计

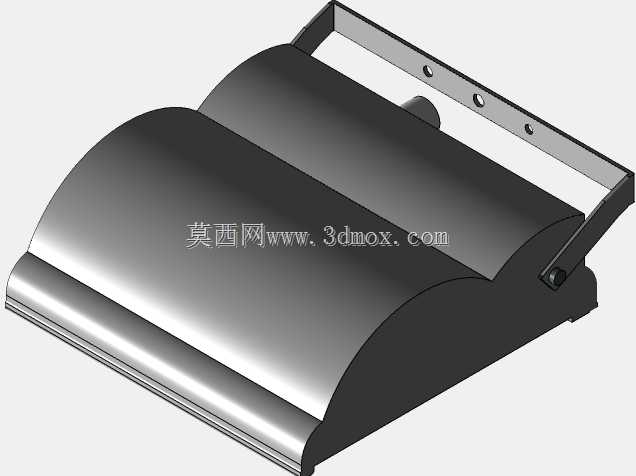

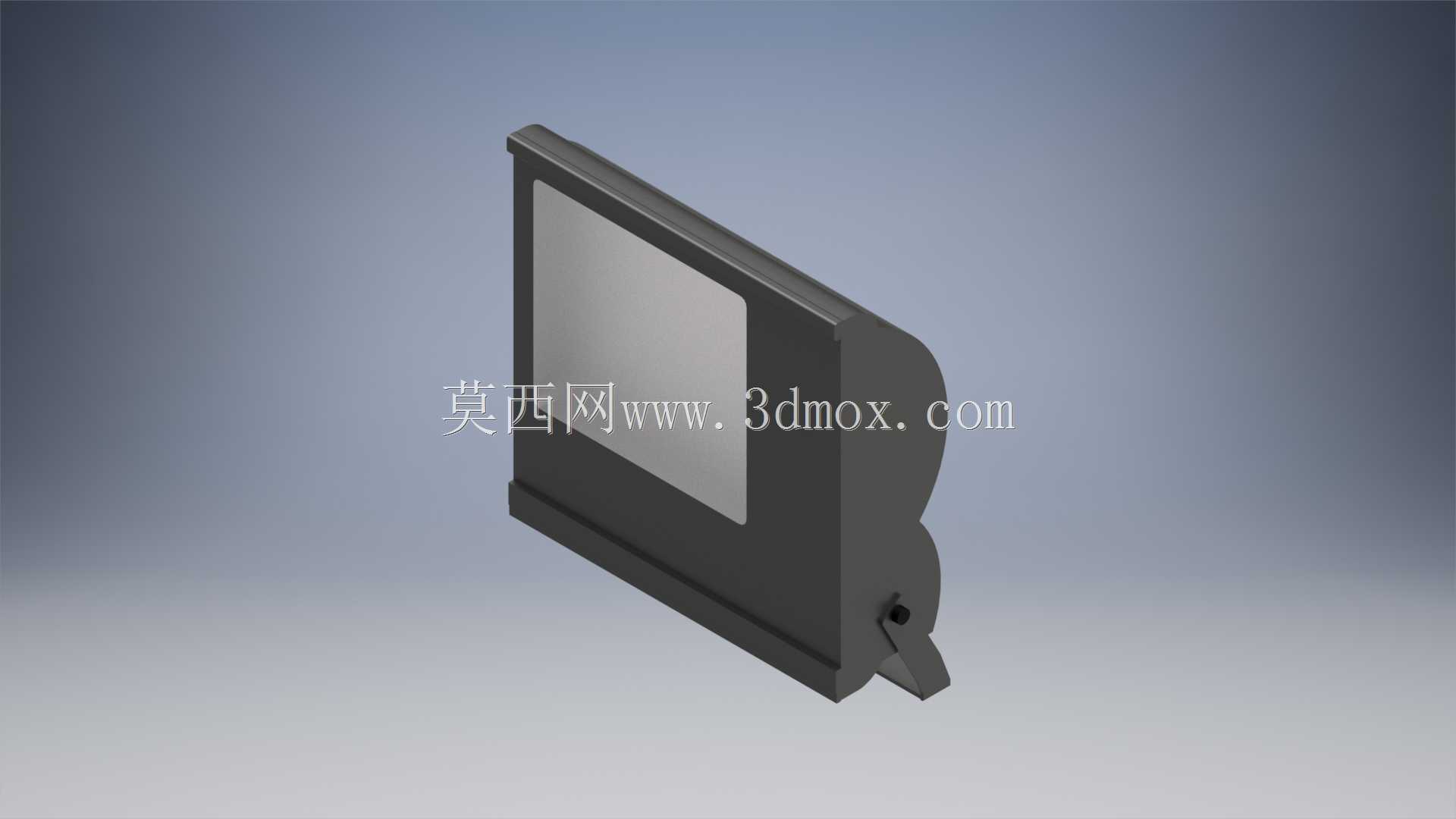

　　既保证自然对流下的空气流通效率，又避免户外积灰、落叶堆积堵塞散热通道，筋条根部做了R2的圆角过渡，减少压铸过程中的应力集中问题，同时降低长期户外使用过程中应力开裂的风险。灯具正面的透光面板采用钢化玻璃材质，与壳体的配合面预留了2mm的硅橡胶密封圈安装槽，槽体结构为阶梯式设计，相比平槽结构能提升30%以上的防水密封等级，可满足暴雨喷淋、高压水枪冲洗场景下的内部防护要求，玻璃面板通过四周的压条与壳体固定，压条上的固定螺丝孔位做了沉头设计，螺丝安装后头部不突出压条平面，避免长期积水造成螺丝锈蚀。灯具的侧部出线位置设计了一体式防水格兰头安装位，可适配直径8-12mm的供电线缆，格兰头与壳体的配合面同样预留密封垫安装位置，这款户外泛光照明灯具的三维结构，是针对户外露天作业场景、厂区周界照明、建筑立面泛光投射需求开发的实体结构方案，建模过程完全还原量产产品的装配逻辑与尺寸边界，可直接用于照明方案选型、安装支架适配、配套结构件二次开发参考。从实际应用场景来看，这类泛光灯具常被部署在厂区装卸货平台周边、户外停车场立柱、建筑外墙挑檐下方、大型户外设备作业区旁，需要应对长期户外暴晒、雨淋、温差变化带来的结构形变问题，因此整个壳体的结构设计优先考虑密封可靠性与结构强度，而非单纯的外观造型。灯具主体采用一体化压铸铝壳体结构，背部的散热筋条并非装饰性结构，而是根据150W功率光源的热流密度分布做的定向散热设计，筋条间距控制在8mm左右，

　　避免线缆穿入位置成为渗水薄弱点。底部的安装支架采用可调节角度结构，支架与壳体的连接轴位置做了齿形咬合面设计，调整照射角度后通过两侧的锁紧螺栓固定，可实现-90°到+90°的俯仰角度调节，满足不同投射距离、不同安装高度下的照射角度调整需求；支架底部的安装孔位为长圆孔设计，孔位间距符合常规户外照明立柱、墙面安装的通用尺寸标准，安装时可适配一定范围内的安装位偏差，降低现场安装的对位难度。从设计思路来看，整个灯具的结构拆分完全遵循量产装配的工艺逻辑，壳体、透光面板、压条、安装支架、密封件、内部光源固定座均为独立可拆分零件，每个零件的拔模角度、壁厚都符合压铸、钣金加工的工艺要求，壳体主体壁厚控制在3mm，既保证结构强度，又控制整体重量，

　　降低安装时的承重负载。灯具整体的外形轮廓为方正带背部圆弧过渡的造型，没有突出的尖锐棱角，一方面减少户外大风环境下的风阻，降低支架承受的风载荷，另一方面也避免安装、维护过程中棱角划伤操作人员。内部的光源安装位预留了标准的LED模组安装螺孔，可适配同功率规格的不同品牌光源模组，驱动电源的安装腔与光源腔做了分隔设计，避免光源产生的热量直接传导到驱动电源上，延长驱动元件的使用寿命，两个腔体之间的过线孔做了护线圈设计，避免线缆被钣金锐边割破绝缘层。在安装边界方面，这款灯具的安装支架底部到灯具主体最高点的垂直距离在角度调整到水平状态时为固定值，安装时需要预留至少100mm的背部散热空间，避免背部散热筋条紧贴墙面影响空气对流，

　　支架的固定螺栓推荐采用M8规格的膨胀螺栓或不锈钢螺栓，单颗螺栓的承重能力需满足灯具总重量3倍以上的安全系数要求，应对户外大风天气下的载荷冲击。灯具的侧面没有突出的操作部件，所有需要维护的部位均集中在正面与背部，正面更换玻璃面板时不需要拆卸整个灯具，仅需松开正面压条的固定螺丝即可完成更换，背部的驱动电源腔盖板通过四颗螺丝固定，维护时可直接在安装位打开盖板更换驱动，不需要将整个灯具从支架上拆下，降低后期维护的作业难度与高空作业风险。整个建模过程中对所有配合面的公差都做了合理预留，密封圈的压缩量控制在25%-30%的合理区间，既保证密封效果，又避免压缩量过大造成密封圈永久变形失效，转动连接部位的间隙预留考虑了不同温度下的材料膨胀量，避免低温环境下转动卡滞、高温环境下配合过松的问题。
