传感器配套斜接式法兰连接结构

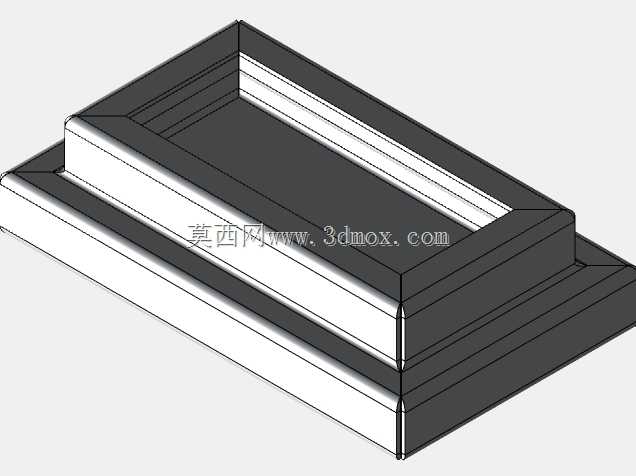

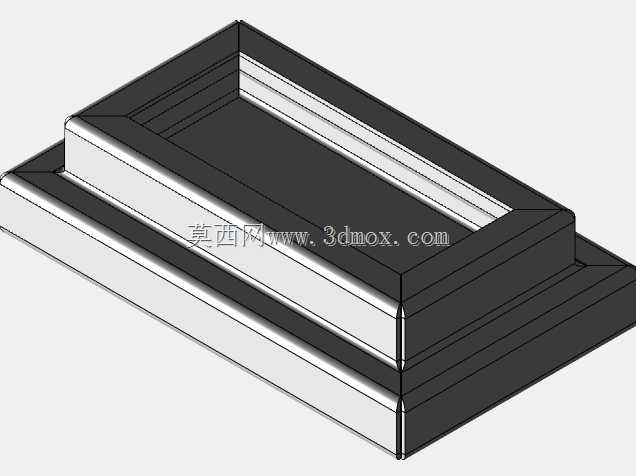

　　在工业传感检测系统的布设场景中，这类斜接法兰结构常被用于传感器安装位的非正交管路衔接、设备壁面倾斜引出端的密封连接环节，尤其在自动化产线的视觉传感器、压力传感器、流量传感器的安装工位，当传感器安装面与设备主体壁面存在固定倾斜夹角时，常规直法兰无法完成贴合密封，斜接法兰的过渡结构就能抵消安装角度差，避免额外加工异形转接座带来的成本上升与安装空间占用。从结构设计逻辑来看，该法兰采用阶梯式分层结构，最底层为安装贴合面，加工有均匀分布的安装孔位，可通过螺栓与设备壁面的预埋法兰盘完成锁紧，贴合面预留有密封槽安装位，可嵌入O型密封圈或者密封垫片，保证衔接位置的防护等级满足工业现场IP65以上的使用要求，避免粉尘、切削液、

　　水汽侵入传感器安装腔造成元器件损坏。中间的斜度过渡段是整个构件的核心功能区，倾斜角度经过精准计算，刚好匹配传感器引出方向与设备壁面的夹角，过渡段的壁厚根据应用场景的承压需求做了差异化设计，低压气动检测场景下壁厚控制在1.5-2mm即可满足强度要求，若用于液压系统的压力传感器安装，壁厚会提升至3mm以上，同时在转角位置做圆角过渡，避免应力集中造成长期受压后的结构开裂。最上层为传感器对接端，尺寸与对应规格的传感器安装法兰完全匹配，可直接与传感器本体锁紧，不需要额外加工转接件。从安装边界来看，该法兰的整体外轮廓尺寸控制较为紧凑，在保证连接强度的前提下尽可能压缩占用空间，适合在设备内部走线空间狭窄、

　　安装位周边有其他管线或结构件干涉的场景使用，阶梯式的结构设计也让安装过程中的对位操作更便捷，底层法兰与设备壁面贴合后，上层对接端的角度就自然固定，不需要安装人员反复调整传感器的倾斜角度，能大幅提升现场装配的效率。在实际使用过程中，这类斜接法兰还可根据不同的传感器安装需求调整倾斜角度，常见的倾斜角度包括15度、30度、45度，对应不同的传感器检测方向要求，比如用于设备内部物料检测的光电传感器，需要倾斜一定角度避开反光干扰，搭配对应角度的斜接法兰就能直接完成安装，不需要定制复杂的安装支架。结构的钣金折弯工艺也做了优化，所有折弯边的折弯半径统一，适合批量冲压折弯加工，生产过程中材料利用率高，单件加工成本远低于定制机加工的转接座，

　　同时钣金结构的重量更轻，不会给设备壁面带来额外的负重负担，在移动自动化设备、便携式检测设备上使用时优势更为明显。在密封性能设计上，除了贴合面的密封槽结构，法兰的拼接焊缝位置都做了满焊处理，焊接后打磨平整，不会出现焊缝气孔、漏焊的问题，用于有气压或者液压要求的场景时，可承受0.8MPa以内的工作压力，完全满足常规工业传感器的安装使用压力要求。另外，法兰的表面处理可根据使用场景选择，普通车间环境下采用喷塑处理即可提升防锈能力，在有腐蚀性气体的化工场景下可采用304不锈钢材质加工，表面做钝化处理，提升耐腐蚀性能，延长构件的使用寿命。
