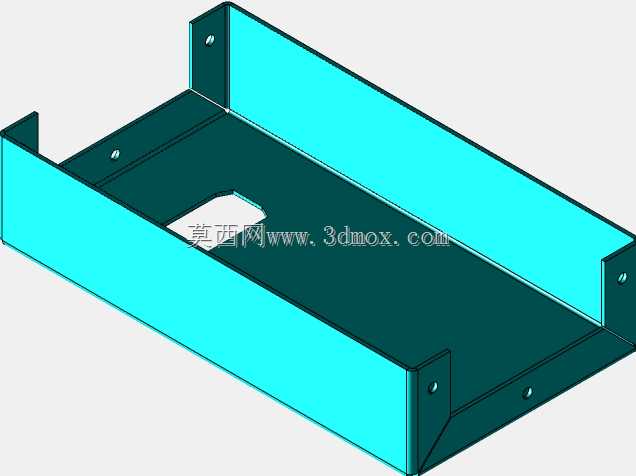

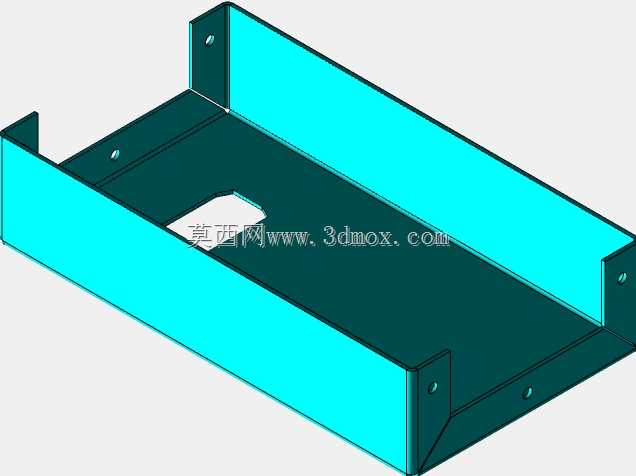

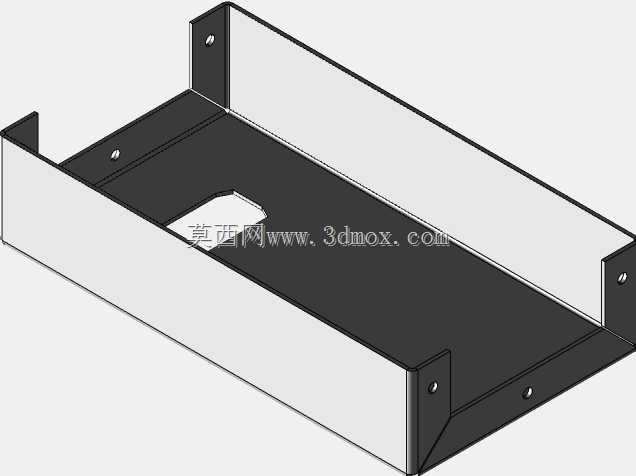

CSWP-SMTL高级钣金考试用折弯壳体结构

　　该钣金壳体结构是高级钣金技能考核的典型实操样件，整体采用单张钣金板材经多道折弯工序成型，无额外拼接焊接结构，所有折边均遵循常规钣金加工的最小折弯半径要求，适配常规数控折弯机的加工工艺范围，无需特殊定制模具即可完成加工。从实际应用场景来看，这类三面围合的敞口钣金结构常作为小型工业传感器、控制模块的安装防护外壳，在工业测控设备、小型电控单元的安装场景中十分常见，既可以为内部电子元件提供基础的物理防护，避免装配、运维过程中的磕碰损伤，也能通过预留的安装孔位实现内部元件与外部设备的快速固定。

　　结构设计上，壳体底部平面预留了异形避让缺口，该缺口位置对应内部安装元件的接插件出线区域，可避免装配时干涉线缆插接，同时缺口边缘做了小尺寸折弯翻边，既提升了缺口位置的结构刚度，也能消除板材剪切后的锐边，防止装配时划伤操作人员或线缆绝缘层。三个垂直向上的折边高度保持一致，折边与底板的衔接位置做了工艺缺口处理，避免折弯时材料挤压产生起皱、鼓包问题，每个折边的端部都预留了圆形安装孔，孔位距离折边边缘的距离满足钣金件最小孔边距要求，既可以通过这些孔位实现壳体与外部机架的螺丝固定，也可用于上盖的装配连接。

　　安装边界方面，该壳体的底板平面度要求控制在常规钣金件的通用公差范围内，保证内部元件安装时不会出现翘曲虚位，所有安装孔的中心距公差遵循钣金加工的线性尺寸公差要求，适配常规M3/M4规格的紧固件安装。折边的折弯角度严格控制在90度±0.5度范围内，避免多件装配时出现配合间隙过大或无法对位的问题。结构的转角位置做了小尺寸的加强折弯角，在不增加额外板材重量的前提下提升了整体结构的抗扭刚度，避免壳体受外力挤压时出现折弯边变形的问题。

　　从建模逻辑来看，该结构完全遵循钣金设计的流程规范，先绘制基础的平板外形轮廓，标注所有缺口、孔位的定位尺寸，再依次添加各条边的折弯特征，所有折弯参数均匹配实际加工中的折弯扣除值，保证建模展开后的平板尺寸与实际下料尺寸完全一致，可直接导出下料图纸用于激光切割或数控冲压加工。这类结构的考核点覆盖了钣金折弯工艺缺口设计、孔位避让设计、折弯参数设置、展开尺寸计算等核心钣金设计技能，能够有效检验设计人员对钣金加工工艺的掌握程度，避免出现设计结构无法落地加工的问题。在实际生产中，这类壳体表面通常会做喷塑或氧化处理，提升耐腐蚀性能与外观质感，适配工业现场的复杂使用环境。
