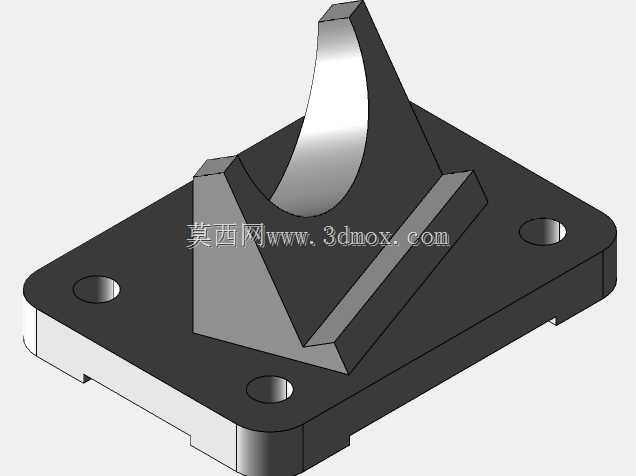

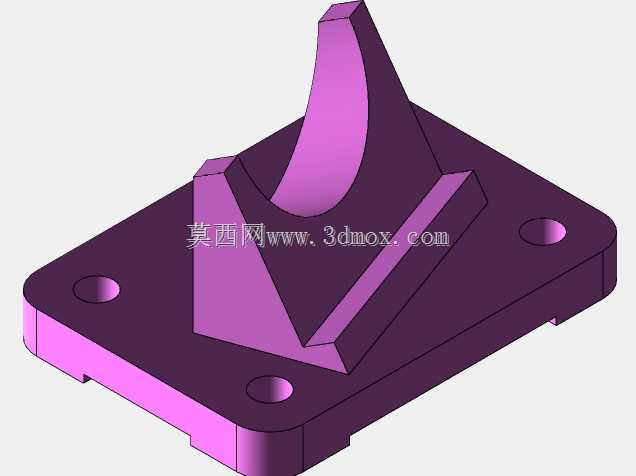

这款带安装底座的弧形支撑定位构件,在工业现场的工装夹具、检测工位定位、小型设备承载结构中应用十分广泛,很多自动化生产线的工件承托工位、传感器安装支架的辅助支撑结构里,都能看到同类型构件的身影,它的核心作用是为上方挂载的功能部件提供稳定的刚性支撑,同时通过底座的固定结构将整体载荷均匀传递到安装基面,避免支撑部位出现应力集中导致的形变偏移。从结构设计逻辑来看,构件底部采用带圆角的方形安装基板,基板上预留了四个对称分布的沉头安装孔,安装时可以使用内六角螺栓穿过沉孔将整个构件锁固在设备台面或者工装基板上,沉孔的设计能够让螺栓头部完全没入基板平面,不会出现凸起干涉上方部件安装的问题,基板边缘做了小尺寸的缺口避让设计,在密集排布的安装工位上,
可以避开相邻构件的定位销或者走线槽,不需要额外对基板做二次切割修配。支撑主体部分采用弧形曲面的立板结构,这种弧形设计并非单纯为了外形美观,而是在同等材料用量的前提下,比直板支撑拥有更好的抗弯曲、抗侧向冲击性能,当上方挂载的部件受到横向载荷时,弧形曲面能够将作用力沿着曲面切线方向分散传递到底部的加强筋结构上,不会像直角立板那样在弯折位置出现应力集中断裂的风险。立板和底部基板之间设置了两块对称的三角形加强筋,加强筋的侧边做了斜切过渡,没有尖锐的直角棱边,一方面可以减少铸造或者铣削加工时的应力残留,另一方面也能避免安装调试过程中锋利棱边划伤操作人员。在实际建模过程中,这类构件需要重点把控几个尺寸边界:首先是底座安装孔的中心距公差,
必须和安装基面上的预留螺纹孔位置完全匹配,通常孔位公差要控制在±0.05mm以内,否则安装时会出现螺栓无法穿入的问题;其次是弧形支撑面的轮廓度,因为这个面是和上方被支撑部件直接贴合的定位面,如果轮廓度超差,会导致支撑面和部件之间出现间隙,紧固后会让部件产生安装倾斜,影响后续的检测或者加工精度;另外还要注意整体的高度尺寸,支撑高度的偏差会直接导致上方部件的工作位置出现偏移,比如作为传感器安装支架使用时,高度偏差超过0.1mm就可能让传感器的检测距离超出有效范围,出现检测失准的问题。从加工工艺适配性来看,这个构件既可以采用铝合金铣削加工做小批量试制,也可以采用压铸工艺做批量生产,建模时已经提前考虑了拔模斜度,
弧形立板和加强筋的拔模角度设置在1.5°,压铸生产时不会出现脱模卡滞的问题,所有的棱边都做了R0.5的圆角过渡,避免压铸时出现尖角充型不满的缺陷。在实际设备装配场景中,这类支撑构件通常不会单独使用,往往是成组排布在工装台面上,分别承托工件的不同定位点位,这就要求每个构件的支撑面高度一致性要好,建模时将底座的下表面设置为统一的装配基准面,所有的尺寸标注都从这个基准面出发,加工时一次装夹完成基准面和支撑面的加工,能够有效保证同批次构件的尺寸一致性。很多刚入行的结构设计人员在做这类支撑构件时,容易犯的错误是一味增加板材厚度来提升刚性,反而导致整体重量过大,安装后增加设备台面的载荷,而这款构件通过弧形立板加三角加强筋的结构组合,在保证整体刚性满足使用要求的前提下,比同规格的实心直板支撑重量降低了近40%,不管是做移动工位的工装部件,还是做轻量化设备的支撑结构,都有更好的适配性。另外,构件的安装基板底部预留了0.2mm的浅凹槽,安装时可以在凹槽内粘贴橡胶减震垫,能够过滤设备运行时产生的高频振动,避免上方挂载的精密传感器或者检测部件因为振动出现数据漂移的问题,这个细节设计在很多检测类设备的支撑结构中十分实用,不需要额外增加减震座的安装空间,就能实现基础的减震功能。
