平开式合页铰链结构设计与装配方案

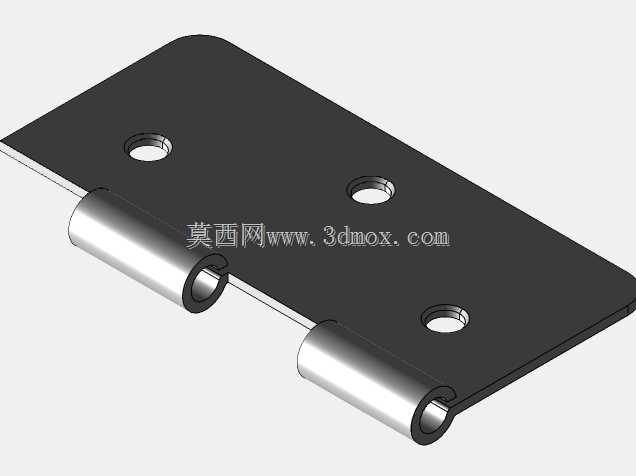

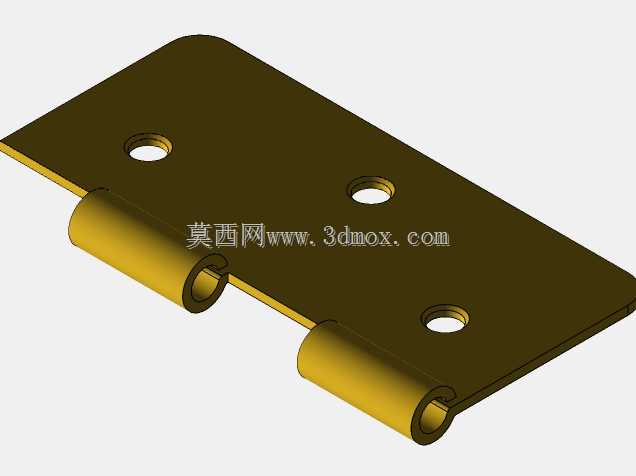

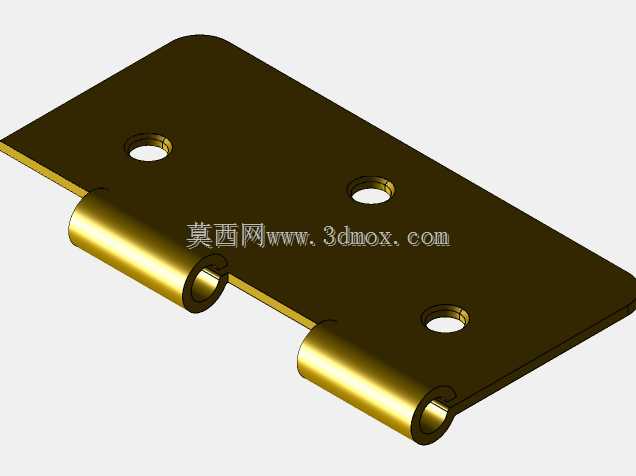

　　日常接触的各类平开式柜门、室内木门、小型设备检修门的转动连接，核心承载部件就是这类平板合页铰链，它属于最基础的转动铰接连接件，不需要复杂的阻尼或定位结构，核心作用就是实现两个固定平面之间绕固定轴的定角度转动，同时承担门扇与门框之间的载荷传递，避免门扇出现下沉、错位、转动卡滞的问题。做这类铰链的三维设计时，首先要明确实际使用场景的载荷边界，比如常规室内木门用的4寸合页，单页承重需要达到30kg以上，单扇门通常配置2-3组合页来分散载荷，避免长期使用后合页变形导致门扇刮蹭地面。设计过程中首先要确定两个页片的外形轮廓，常规合页的页片采用圆角矩形结构，避免尖锐边角划伤安装人员，同时页片上的安装沉孔位置需要均匀分布，保证安装后螺钉的受力均匀，

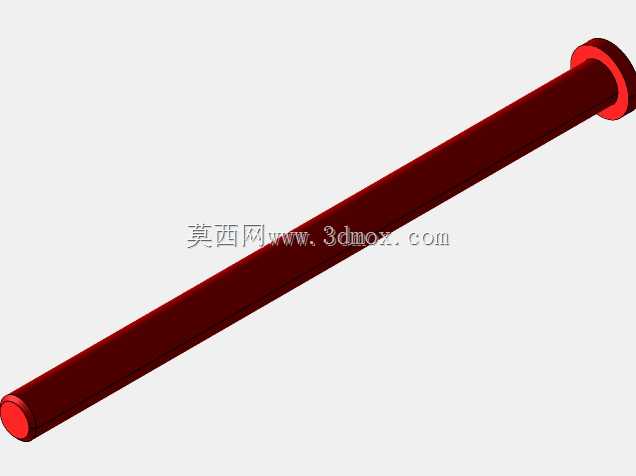

　　不会出现单个螺钉受力过大被剪断的情况；沉孔的深度要匹配常用的十字沉头螺钉尺寸，保证螺钉安装后头部不突出页片表面，避免门扇开合时螺钉头刮蹭门框表面。中间的铰接轴是整个合页的核心转动部件，轴的直径需要根据页片的承重等级匹配，常规4寸合页的轴径在6-8mm之间，轴与页片卷边的配合采用间隙配合，间隙控制在0.02-0.05mm之间，既保证转动时没有明显的旷量，又不会因为配合过紧导致转动阻力过大，开合出现异响。卷边的加工是这类合页设计的细节重点，两个页片的卷边需要交替排布，合模后同轴度误差要控制在0.1mm以内，否则装配后轴穿入后会出现转动卡滞，长期使用会出现不均匀磨损，缩短合页的使用寿命。轴的两端需要做封边处理，

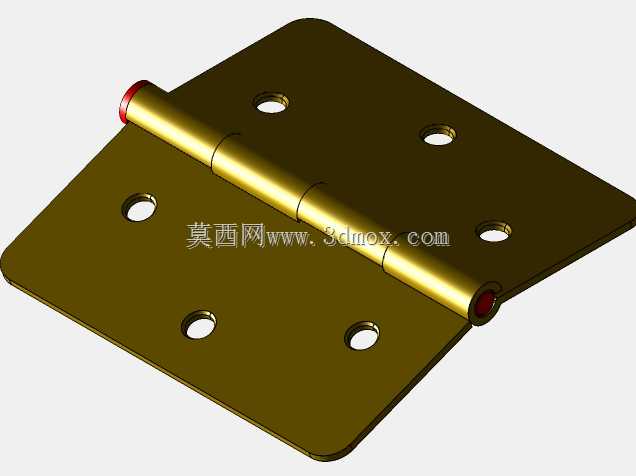

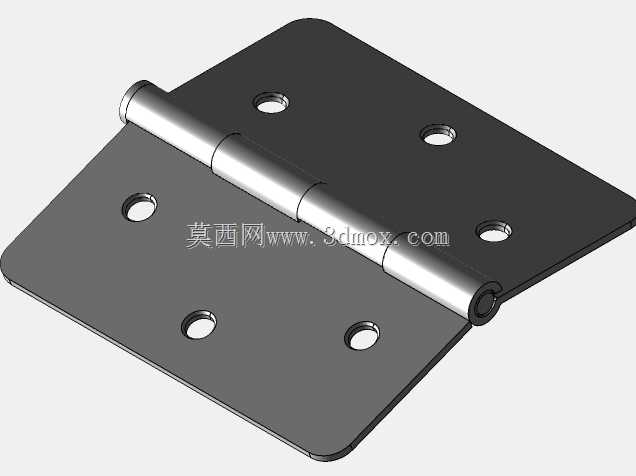

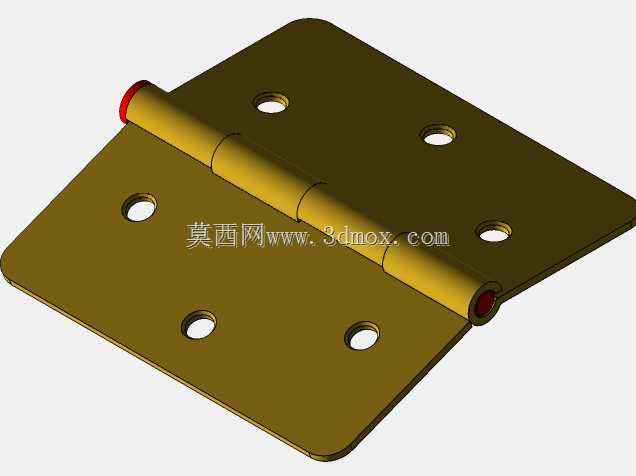

　　通常采用铆接的方式将轴的两端扩径，避免合页开合过程中轴从卷边中滑出，同时轴端可以加装尼龙垫圈，减少金属页片与轴端的直接摩擦，降低开合时的金属摩擦噪音。从安装边界来看，这类平板合页的安装需要在门扇和门框的侧边开出对应的合页槽，槽的深度与合页页片的厚度一致，保证合页安装后与门扇、门框表面齐平，不会出现突出的台阶；页片上的安装孔间距需要符合常用的五金安装规范，孔中心距离页片边缘的距离要大于10mm，避免安装时螺钉太靠近木材边缘导致木材开裂。设计装配过程中，需要先完成单个页片的建模，包括页片本体、卷边结构、安装沉孔的特征，之后通过同轴配合、面重合配合将两个页片与铰接轴装配到一起，同时要验证开合角度的范围，

　　常规平开合页的开合角度可以达到0-180度，转动过程中两个页片之间不能出现干涉，卷边的接触位置要预留足够的转动间隙，避免大角度开合时页片边缘互相磕碰。实际选型时，除了承重参数，还要考虑使用环境的腐蚀情况，比如卫生间、户外场景使用的合页需要选用不锈钢材质，室内干燥场景可以选用冷轧钢镀锌或者铜质材料，不同材质的表面处理也会影响合页的使用寿命，镀锌层厚度不够的话长期使用容易出现锈蚀，导致转动失效。这类铰链的结构虽然简单，但是设计过程中对尺寸公差、配合精度的要求并不低，很多低价合页出现的开合异响、用久了下沉的问题，本质上都是卷边同轴度差、轴与孔配合间隙不合理、页片厚度不够导致的，建模过程中需要把这些实际使用中会出现的问题考虑进去，比如页片的厚度不能低于2mm，否则承重后容易出现弯折变形，卷边的搭接长度要足够，避免受力后卷边张开导致轴脱出。
