传感器安装固定L型支撑座结构设计

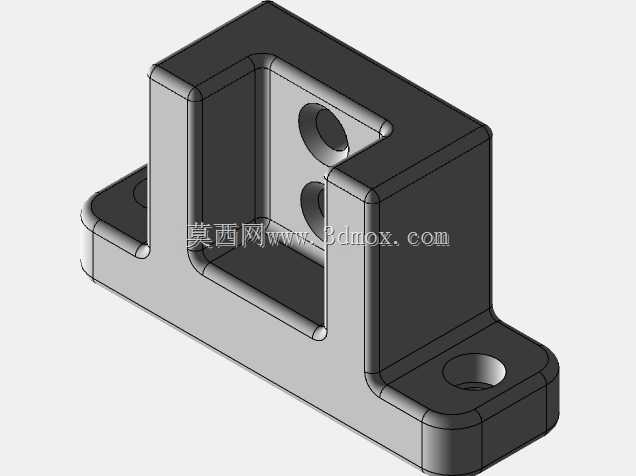

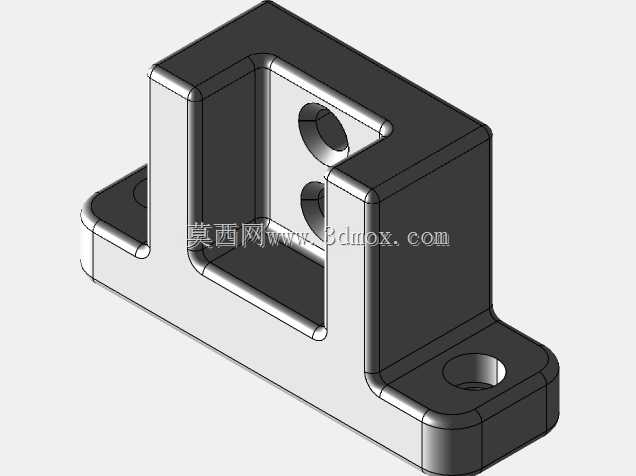

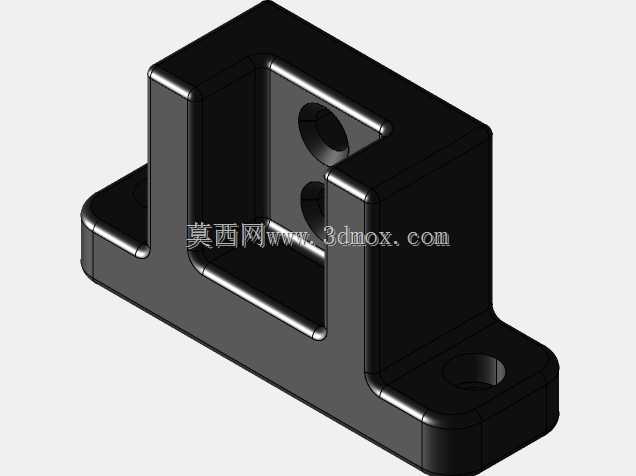

　　在工业传感检测工位的布局中，这类L型支撑固定座是传感元件安装定位的核心承载零件，常见于自动化生产线的工件到位检测、位移监测、位置反馈工位，也会配套用于工装夹具的传感定位模块、检测台架的传感元件固定场景，承担着为光电类、接近类、接触式传感器提供稳定安装基准、隔绝设备运行振动干扰、保证检测位置精度的作用。从结构设计逻辑来看，该零件采用一体式L型弯折的主体构型，底部为带安装孔的水平法兰边，竖直方向为带传感器安装孔的立板结构，两个安装面之间采用圆角过渡，避免直角处的应力集中，提升零件整体的抗形变能力。底部法兰边的两个沉头安装孔，用于将整个支撑座锁紧在设备机架、工装基板或者检测台的安装面上，沉头结构可以保证锁紧螺栓的头部不突出法兰平面，

　　避免安装后出现干涉，同时法兰边的外轮廓做了圆角处理，既可以减少安装过程中锐边划损操作人员，也能避免与周边管线、相邻零件发生剐蹭。竖直立板的内侧为传感器安装贴合面，该面在加工时需要保证平面度要求，确保传感器安装后不会出现歪斜，立板上开设的两个同轴安装孔，用于穿设传感器的锁紧螺栓，可适配不同外径规格的圆柱型传感器，通过调整螺栓锁紧位置就能微调传感器的伸出长度，适配不同检测距离的工位需求。立板与底板的连接位置做了加厚处理，在长期承受设备振动、传感器自重的工况下，不会出现立板歪斜、连接位置断裂的问题，整体结构没有冗余的设计，在保证结构强度的前提下尽可能压缩了零件的整体体积，适合在设备内部安装空间局促的场景下使用。从安装边界来看，

　　该支撑座的底板宽度、长度尺寸适配常规工业铝型材的槽距，可直接安装在欧标20、30系列铝型材搭建的机架上，不需要额外加工转接板，竖直立板的高度可以满足大部分通用传感器的安装行程需求，安装后传感器的检测端可以正对工件的检测位置，不会被支撑座自身结构遮挡检测路径。零件的所有棱边都做了倒钝处理，没有尖锐的毛刺，符合机械加工零件的安全设计要求，材质可根据使用工况选择，常规工况下采用6061铝合金加工即可满足轻量化和防锈需求，在有重载、强振动的工位可替换为45号钢做发黑处理，提升整体结构强度。在实际建模过程中，需要重点关注两个安装面的垂直度公差，若垂直度超差会导致传感器安装后检测方向偏移，直接影响检测精度；安装孔的位置度公差也需要严格控制，

　　避免出现安装孔位不对中，导致传感器无法顺利装入、或者底座无法与设备基板锁紧的问题。这类固定座的结构通用性较强，除了用于传感器安装外，也可作为小型气动元件、微型导轨、小型光电开关的安装支撑件，只需要调整安装孔的孔径和间距，就能适配不同的安装需求，是工业自动化设备中应用范围极广的一类小型结构件。
