电气安装用金属接线暗盒结构设计

　　在民用建筑、工业厂房的电气布线施工场景中，这类金属材质的电气安装接线块是暗敷布线系统里的核心基础部件，承担着线缆转接、接头防护、开关插座底座固定的核心作用，相比PVC材质的接线盒，金属壳体的抗冲击、阻燃、抗电磁干扰能力更强，多用于消防线路、弱电信号线路、工业动力线路的暗装敷设环节，适配混凝土预埋、空心砖墙固定、轻钢龙骨隔墙内嵌等多种安装工况。

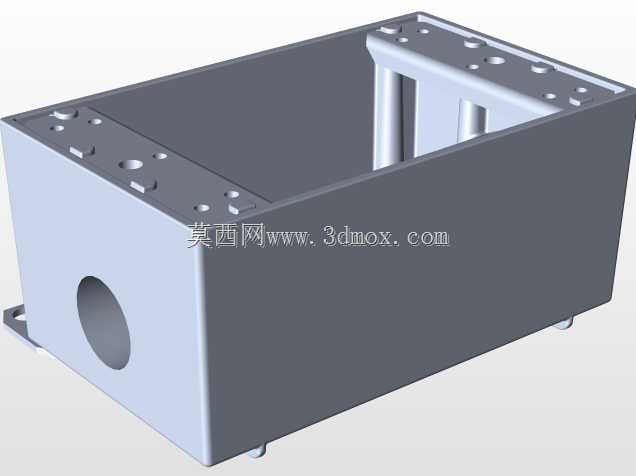

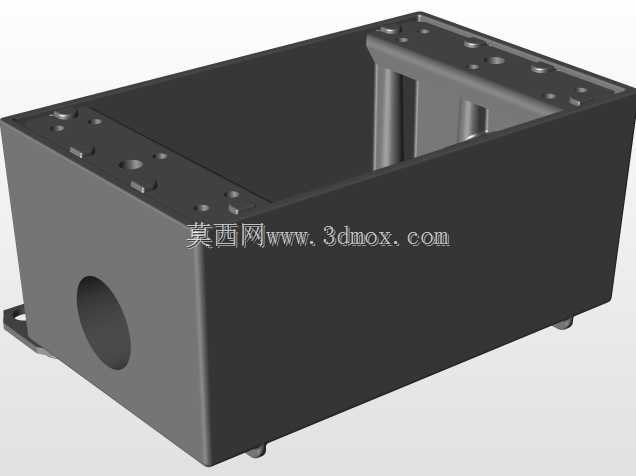

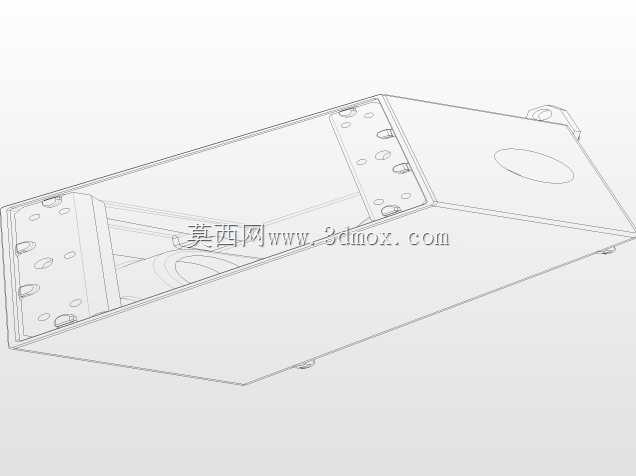

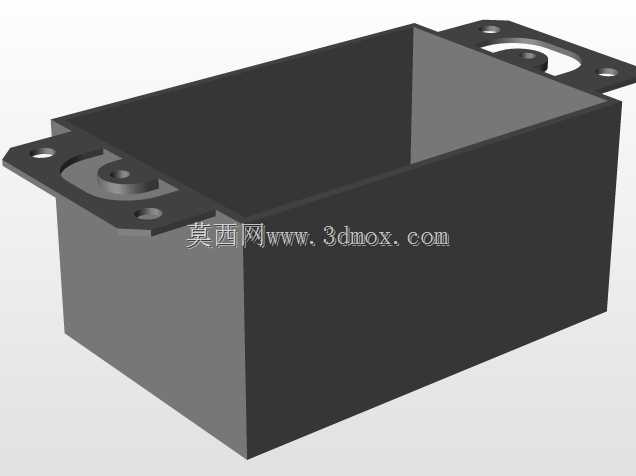

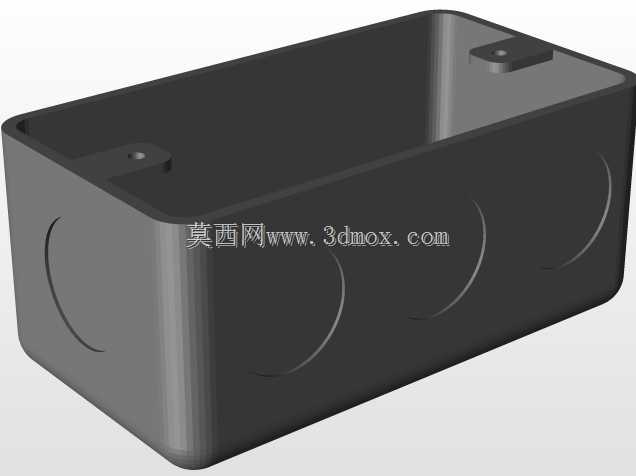

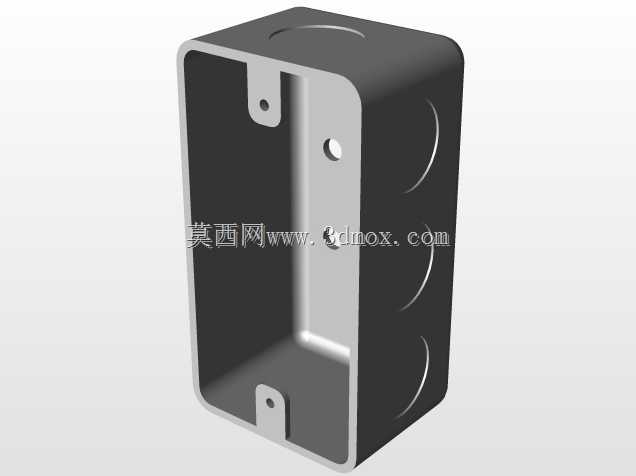

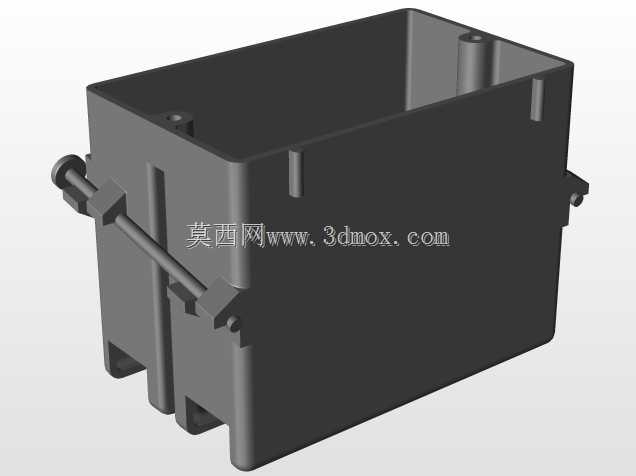

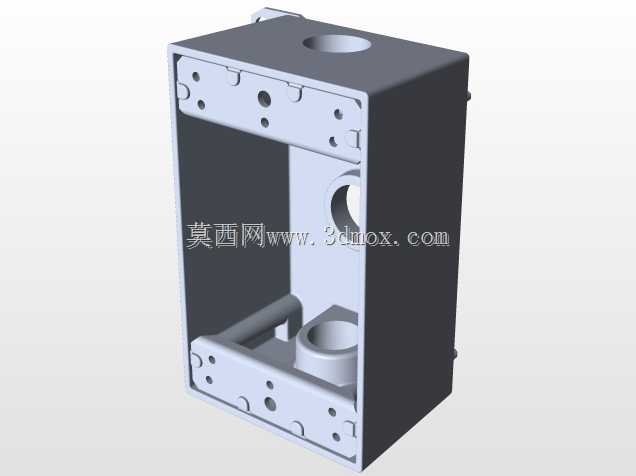

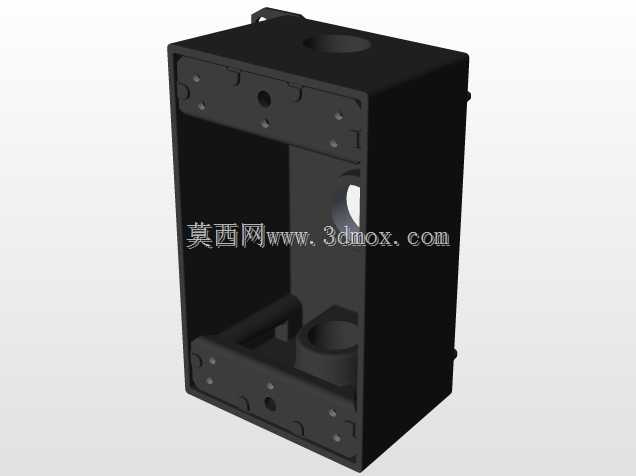

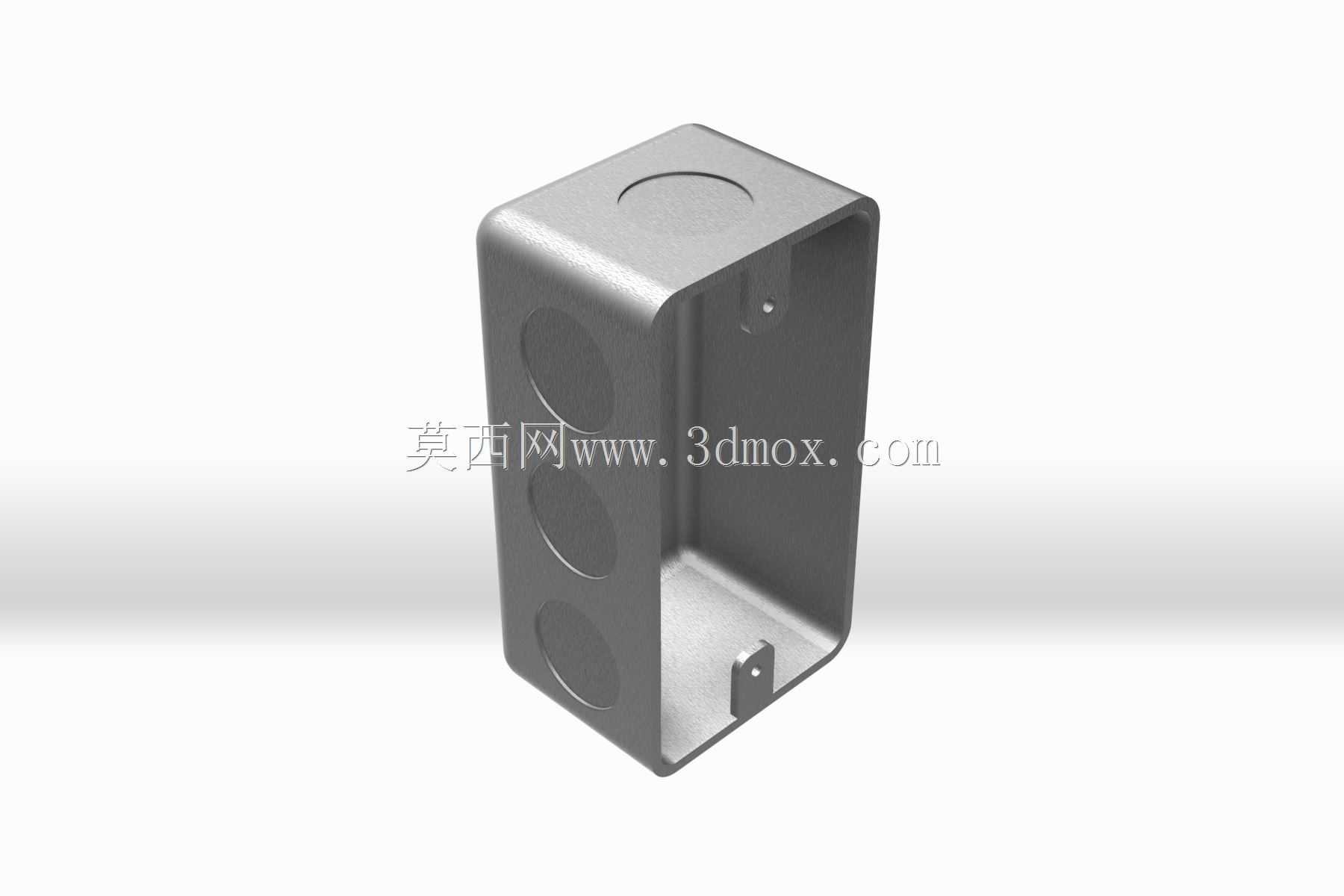

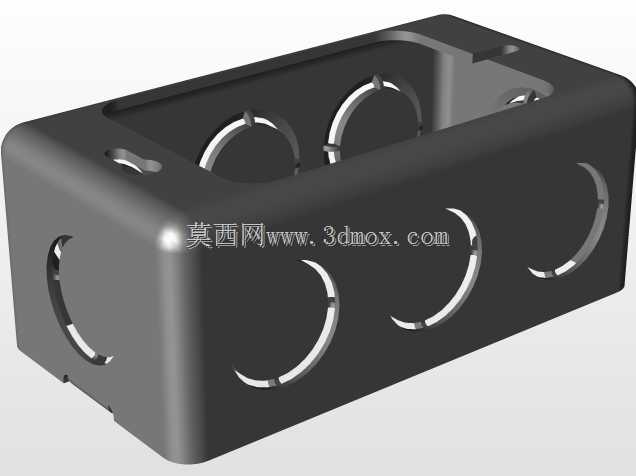

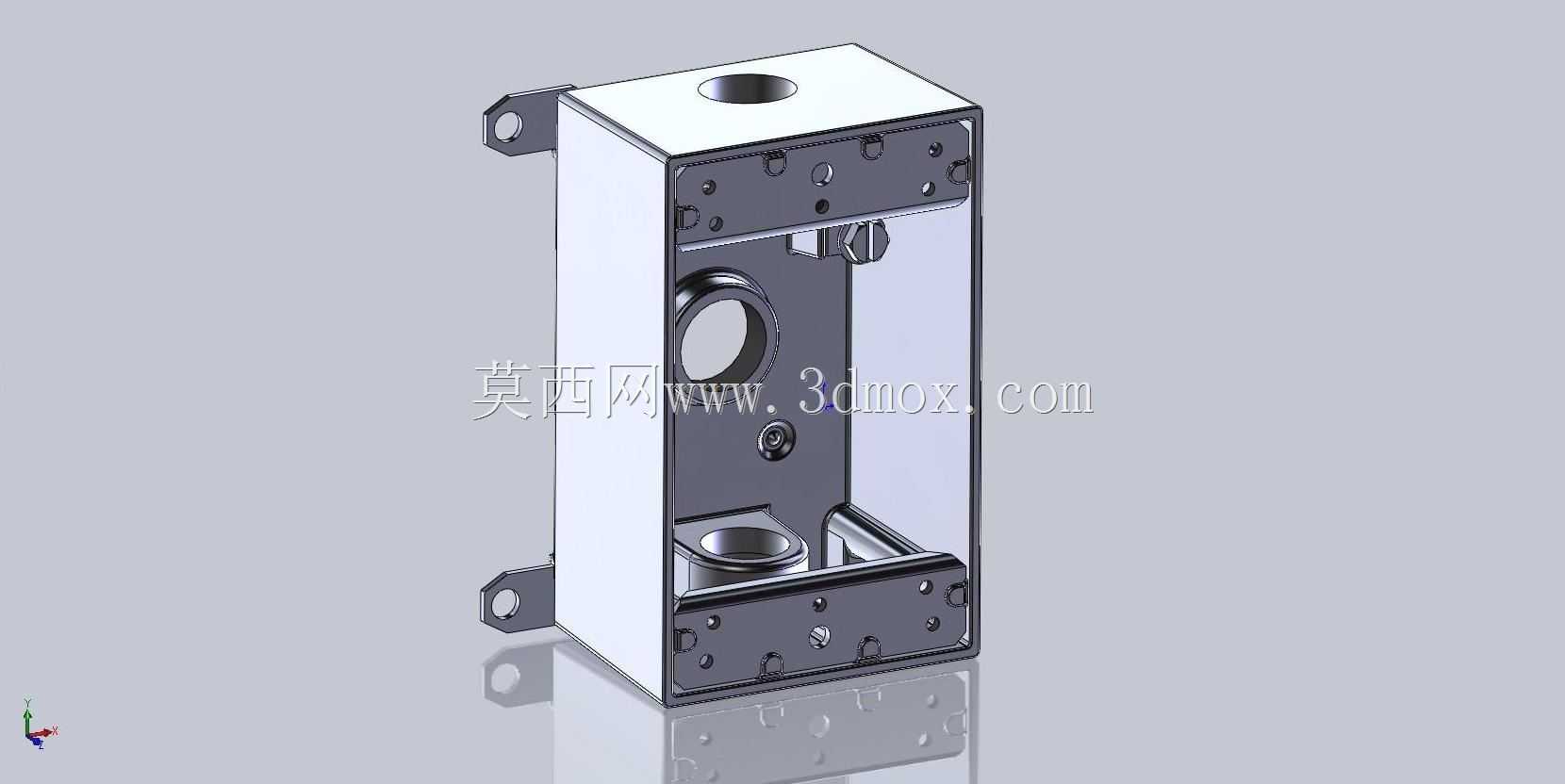

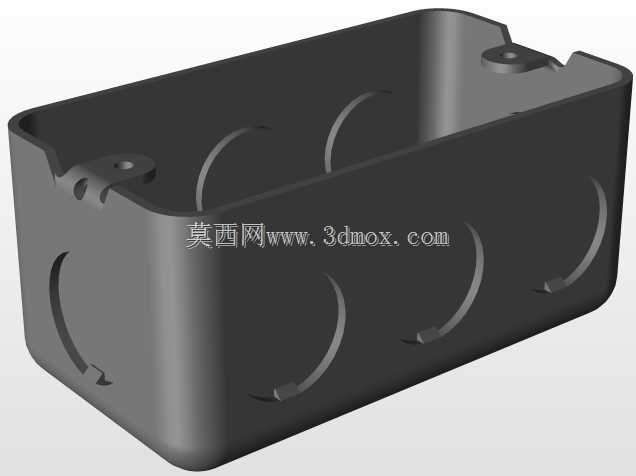

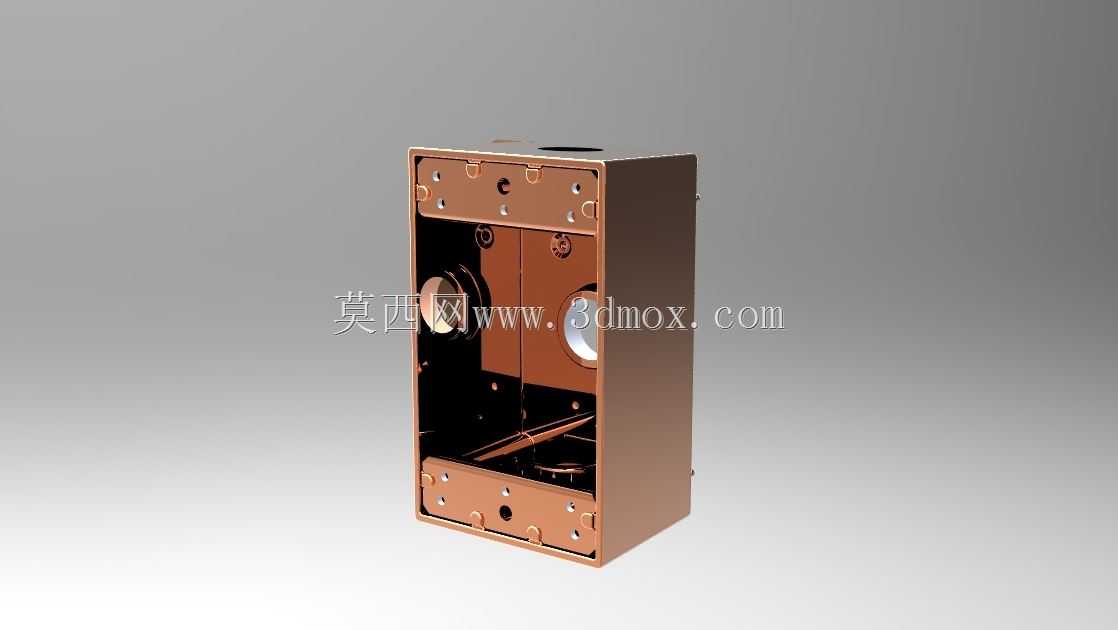

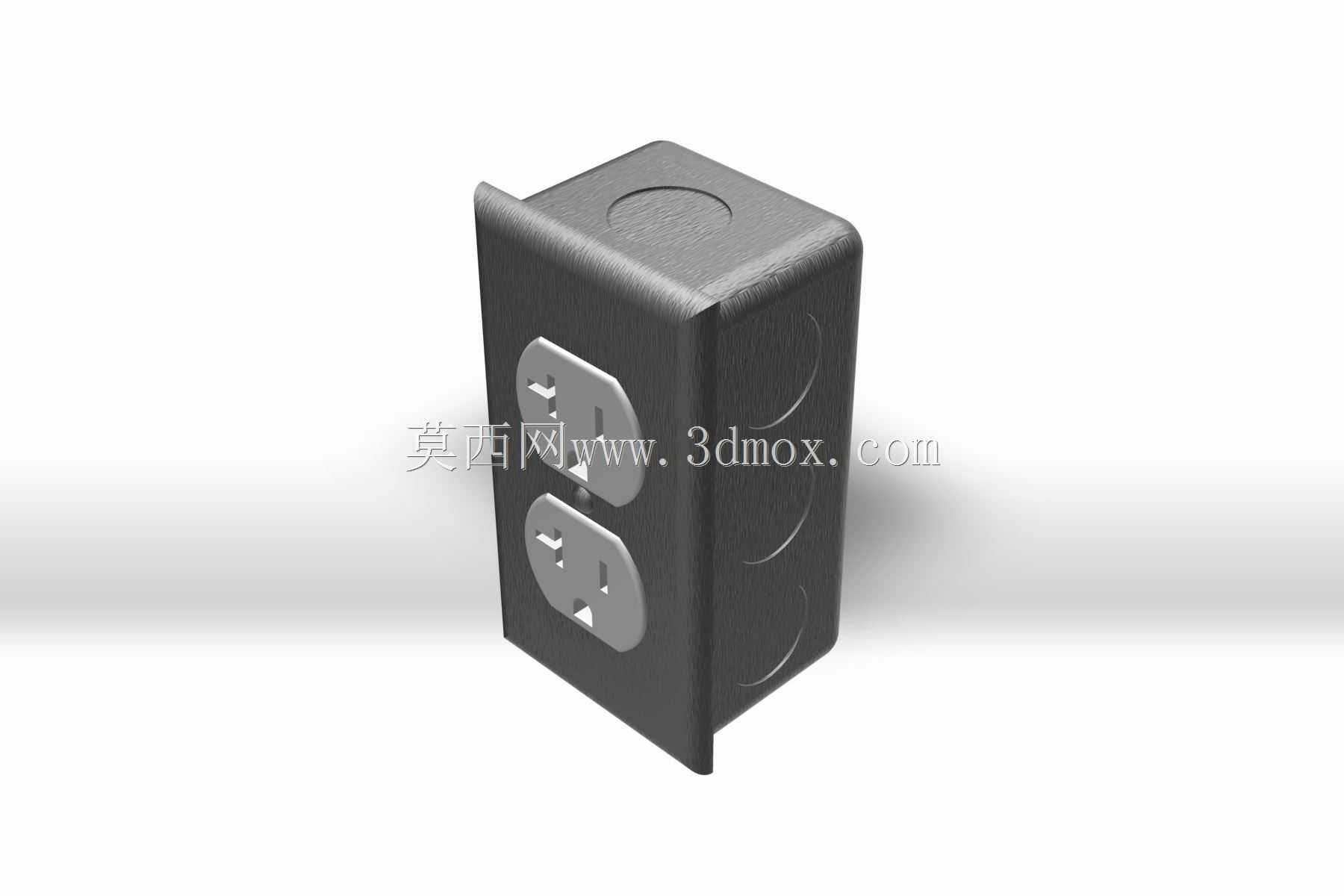

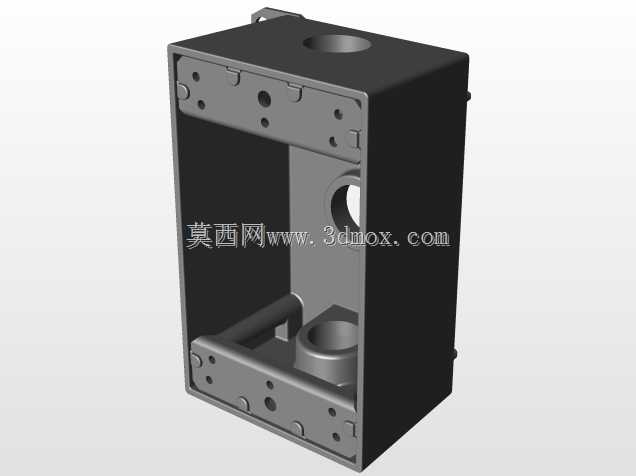

　　从结构设计逻辑来看，该壳体采用一体弯折成型的铜覆钢或镀锌钢板基材，盒体边角做了圆弧过渡处理，避免施工过程中划伤线缆绝缘层与施工人员手部，盒体上下端面预留了标准化的敲落孔结构，施工时可根据进线方向敲除对应位置的孔盖，适配不同管径的穿线管接入，无需现场额外开孔，大幅降低现场施工的加工工作量。盒体内部预留了多个带螺纹的安装柱，既可以固定内部的接线端子排，也能作为面板安装的受力支撑点，确保开关、插座面板安装后无松动、偏移问题，长期使用不会出现面板塌陷的情况。

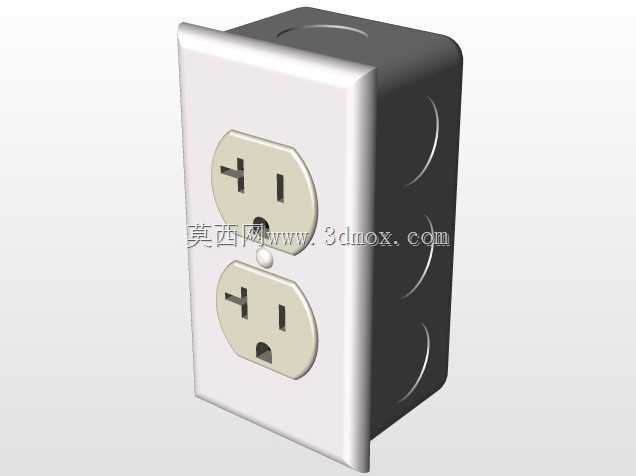

　　设计阶段需要重点考量安装边界的尺寸匹配，盒体的外部长宽高尺寸严格遵循建筑电气安装的通用模数，能够适配市面上绝大多数标准86型、120型面板的安装孔距，预埋时与墙面抹灰层的贴合面预留了1-2mm的余量，避免后期墙面装修完成后出现盒体凹陷、突出墙面的问题，影响面板安装的平整度。盒体侧壁与底部做了加强筋冲压结构，在混凝土浇筑的预埋工况下，能够承受混凝土侧压力与振捣冲击力，不会出现盒体变形、穿线管接口错位的问题，保障预埋后管路的通畅性。

　　从功能特性上，金属壳体的接地结构设计是核心要点，盒体上预留了专用的接地螺丝安装位，施工时可将接地导线可靠压接在该位置，实现金属壳体的等电位连接，避免线路绝缘破损后壳体带电引发的触电风险，相比非金属接线盒，金属材质的散热性能更优，当盒内线缆接头出现轻微过载发热时，能够快速将热量传导至周边墙体结构，降低热量积聚引发的安全隐患。同时金属壳体的密封性能更好，能够阻挡水泥砂浆、灰尘进入盒体内部，避免后期接线时出现杂物堵塞、接头接触不良的问题。

　　在实际选型应用中，需要根据敷设线路的电压等级、线缆数量选择对应深度的盒体，该款深型盒体可容纳最多6组4平方毫米铜芯线的接头转接，适配多回路共管敷设的场景，内部空间充足，接线操作时不会出现线缆挤压过度、绝缘层破损的问题，盒体边缘的固定孔位采用长圆孔设计，安装时可微调面板的水平与垂直位置，降低预埋时的位置精度要求，提升施工容错率。针对潮湿区域的安装场景，该金属盒体可搭配防水密封圈使用，实现盒体内部的防护等级提升，适配卫生间、地下室、户外雨棚等潮湿环境的布线需求，拓宽了产品的适用场景。
