带侧边固定耳的红色锥形导流漏斗结构

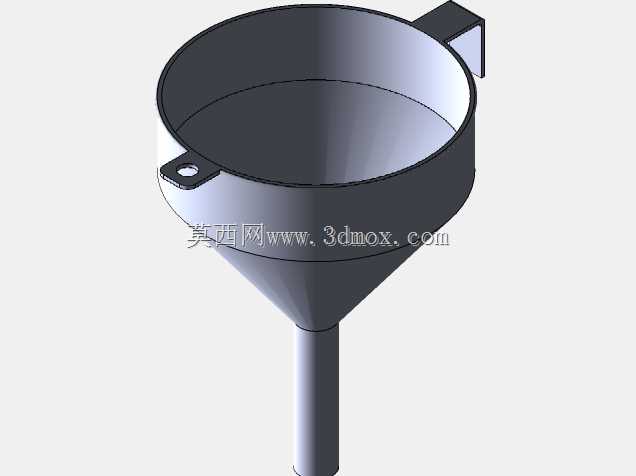

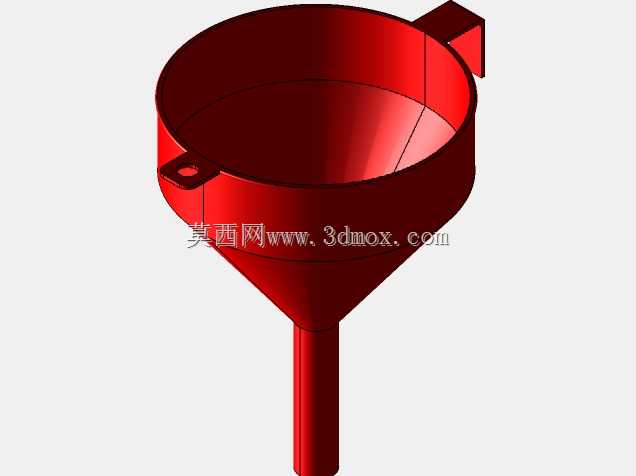

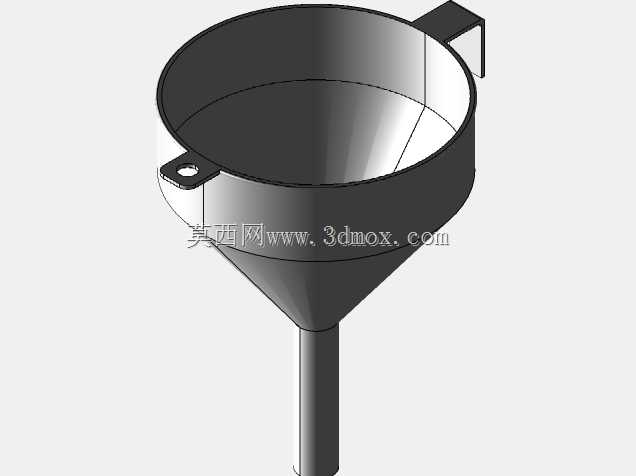

　　日常车间的油品加注、实验室试剂分装、小型生产线的流体导料环节里，这类带侧边固定结构的锥形漏斗一直是不起眼但使用频率极高的辅助工装，很多人觉得漏斗结构简单随便画个锥桶加个出料管就能用，真到实际工况里才会发现细节设计不到位的漏斗，用起来要么晃荡洒料，要么出料速度不匹配，要么挂壁残留多，反而给操作添乱。这个漏斗的整体结构采用上宽下窄的平滑锥形过渡，锥面的倾斜角度经过反复校核，既保证流体依靠自重能够顺畅沿内壁下滑，不会在锥面形成滞留积液，也避免锥角过陡导致流体下落速度过快冲溅，或是锥角过缓造成下料拥堵。上部的敞口边缘做了卷边加厚处理，一方面提升敞口处的结构刚度，就算操作人员手持敞口边缘施力，也不会出现薄壁变形的问题，

　　另一方面卷边形成的圆滑轮廓不会划伤操作人员的手部，日常拿取挪动的时候更安全。敞口侧边设置的两个凸耳结构，一个是带通孔的挂装耳，一个是块状的抵靠定位耳，这两个结构不是随便加上的装饰：带孔的挂耳可以在漏斗闲置时穿挂在工位旁的挂钩上，沥干内壁残留的液体，避免平放在台面上积灰或者残留液流到工作台；块状的抵靠耳可以在加注时卡在容器口的边缘，防止漏斗加注过程中受流体冲击发生侧翻移位，尤其是加注黏度较高的流体时，流体下落的冲击力会给漏斗带来侧向的分力，这个抵靠结构刚好能抵消这部分力，不用操作人员全程手扶固定。下部的导流出料管采用等径直管设计，管径和上部锥面的衔接处做了圆角过渡，不会出现截面突变造成的流道紊流，出料管的长度经过匹配设计，

　　能够伸入大部分常规加注容器的瓶口内部，避免流体从瓶口和漏斗的缝隙处溢出，同时直管的外壁做了轻微的拔模斜度，就算不同容器的瓶口内径有微小偏差，也能适配卡紧，不会出现漏缝。整个结构的壁厚采用均匀薄壁设计，在保证结构强度满足日常使用的前提下，尽可能控制整体重量，长时间手持加注也不会觉得累，内壁的平滑过渡没有多余的凸起或者凹槽，不会残留流体造成交叉污染，用完之后冲洗也很方便，没有清洁死角。实际建模的时候要注意锥面和出料管的相贯线处理，不能出现尖角或者壁厚不均的问题，不然3D打印或者注塑加工的时候容易出现应力集中，导致部件开裂，侧边两个凸耳和主体的衔接处也要做圆角加强，避免拿取的时候凸耳受掰扯断裂。这类漏斗不光可以用在流体加注，

　　在一些小型颗粒物料的分装场景里也能适用，平滑的锥面不会卡滞小颗粒，出料管的管径可以根据物料粒度做对应调整，固定耳的位置也可以根据常用的加注容器口径做偏移调整，适配不同的工位需求。很多新手设计这类结构的时候容易忽略敞口卷边的刚度问题，用薄壁直接做敞口，稍微一捏就变形，导致和容器口贴合不严漏液，还有的出料管和锥面直接直角衔接，流体到这里就会打旋，出料速度忽快忽慢，甚至溅出来弄脏操作面，这些细节在实际使用里都是影响体验的关键。另外这个结构的外形尺寸边界也做了合理控制，上部敞口直径不会过大导致存放的时候占太多工位空间，下部出料管的长度也不会过长导致收纳的时候容易磕碰折断，整体比例协调，不管是放在工具柜里还是挂在工位墙上都很方便。
