关节配套环形锁紧连接套结构设计

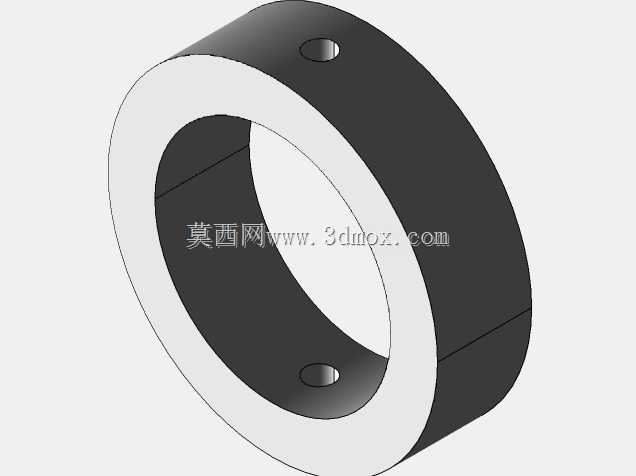

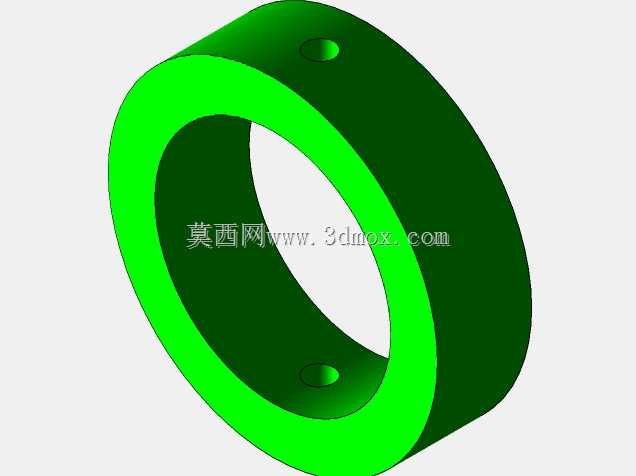

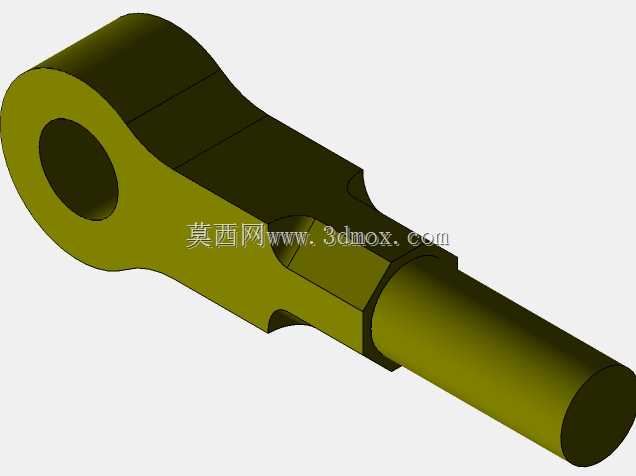

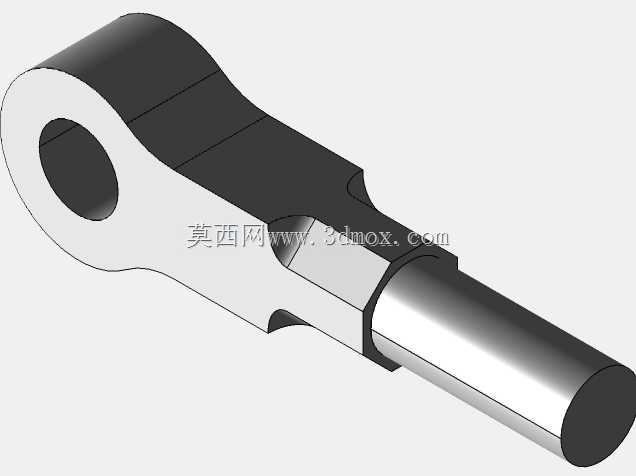

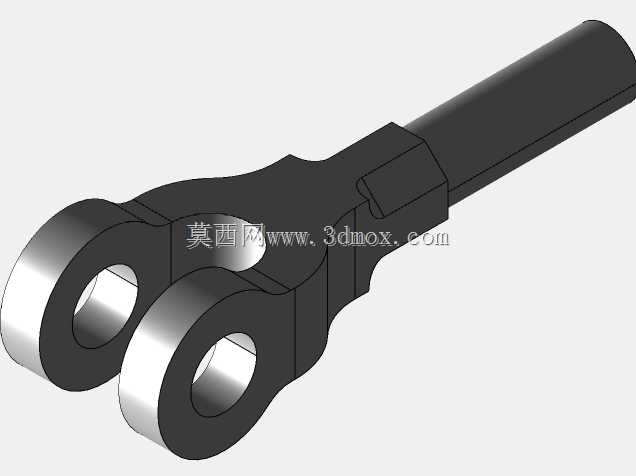

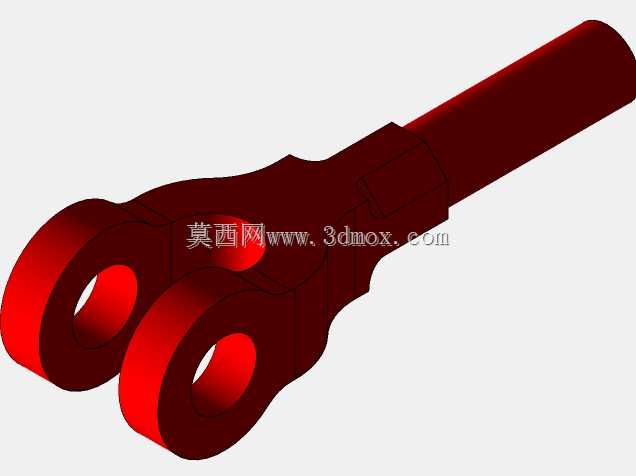

　　在各类铰接传动、关节连接的机械结构场景中，这类环形锁紧连接套是承担径向定位、周向锁止的核心配套零件，常见于工业机械手关节模组、自动化设备铰接工位、输送线翻转机构、检测设备转动关节等位置，主要作用是填补铰接轴与关节安装座之间的配合间隙，同时通过侧壁的锁紧孔实现轴向位置固定，避免关节转动过程中出现轴窜、偏摆，保证铰接副的转动同轴度。

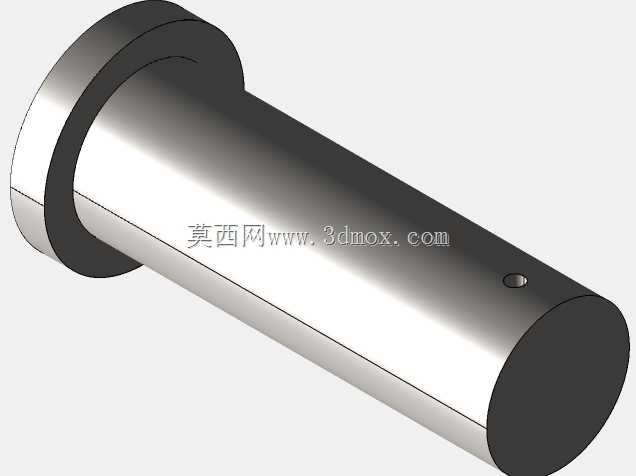

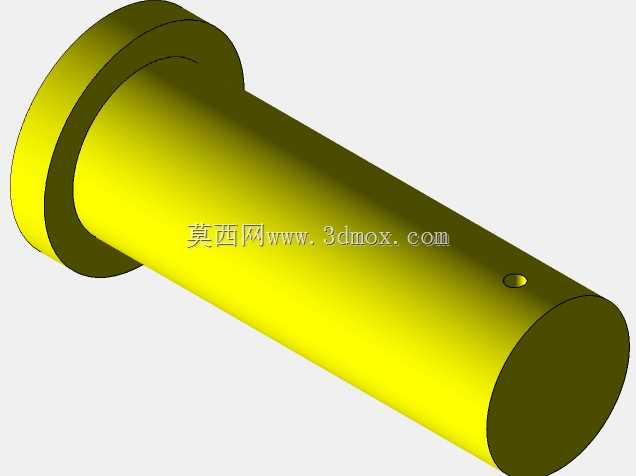

　　从实际使用场景来看，这类零件往往需要承受关节转动带来的径向载荷与小幅冲击载荷，因此设计时首先要匹配对应铰接轴的外径公差，内孔通常采用H7级公差配合，保证与轴的滑动或过渡配合需求，不会出现卡滞或间隙过大的问题。外圆尺寸需要匹配关节安装座的内孔边界，安装时整体嵌入安装座的环形槽内，两个径向对称的螺纹孔是核心功能结构，安装时紧定螺钉穿过这两个孔顶紧在铰接轴的对应定位坑或者光轴表面，实现连接套与轴的同步固定，部分工况下也会在孔内穿入销钉，实现更高强度的周向传动。

　　设计过程中首先要确定整体的壁厚参数，壁厚需要根据承受的径向载荷计算，常规轻载关节场景下壁厚取内孔直径的1/8到1/6即可，若应用在重载机械手关节、工程机械铰接位置，需要适当增加壁厚，同时调整两个锁紧孔的位置，避免孔位处出现应力集中导致套体开裂。两个锁紧孔采用180度对称布置，一方面可以保证锁紧时轴的受力均匀，不会出现单侧顶紧导致的轴偏斜，另一方面也方便安装时从两侧操作，适配不同方向的安装空间。套体的两个端面需要保证与内孔轴线的垂直度，端面粗糙度控制在Ra1.6即可，避免安装后与相邻关节垫片出现偏磨。

　　从安装边界来看，这类零件的轴向宽度需要匹配关节安装槽的宽度，通常比安装槽宽度小0.1-0.2mm，保证受热膨胀后不会出现卡滞，同时预留足够的锁紧螺钉旋入空间，螺纹孔的深度一般不超过套体壁厚的2/3，避免钻穿套体导致内孔表面出现凸起，影响与轴的配合精度。内孔的入口处需要加工C1的倒角，方便装配时轴的导入，外圆的两端也做小倒角处理，避免压入安装座时刮伤安装座内孔表面。

　　实际选型建模时，需要先确认对应关节的额定载荷、转动速度，若关节转动速度较高，还需要考虑套体的材质选择，常规工况下采用45号钢调质处理即可，表面做发黑防锈，若应用在有腐蚀的工况，比如食品设备、化工检测设备的关节位置，可以更换为304不锈钢材质，若需要降低整体重量，也可以采用铝合金硬质阳极氧化处理，但需要相应增加壁厚弥补强度差距。建模过程中需要重点保证两个螺纹孔的同轴度，以及内孔与外圆的同轴度，公差控制在0.02mm以内，避免安装后出现关节转动卡滞、跳动超差的问题。这类零件虽然结构简单，但属于关节传动中不可或缺的基础配件，尺寸精度直接影响整个关节的转动平顺性与使用寿命，设计时不能忽略细节处的公差与工艺要求，比如螺纹孔的入口处需要做倒角，方便螺钉旋入，避免螺纹乱牙，套体的棱边都需要做倒钝处理，避免安装时划伤操作人员。
