L型折弯双孔制动销安装固定支架结构

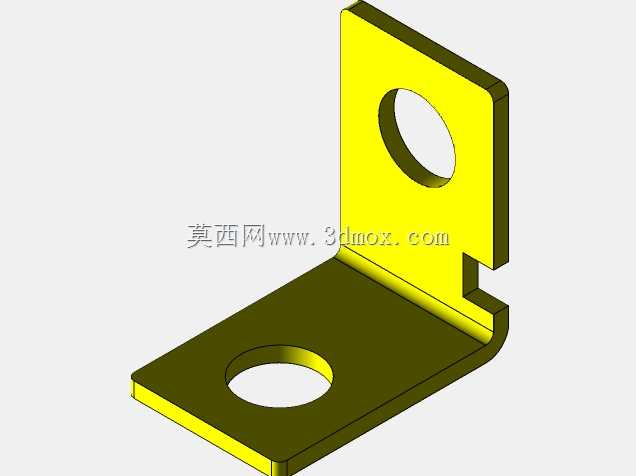

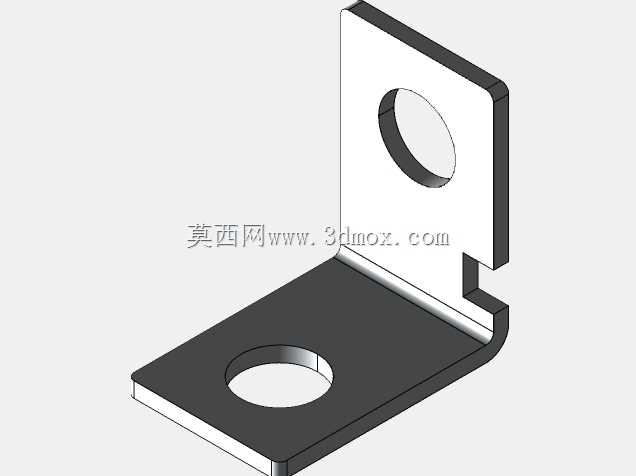

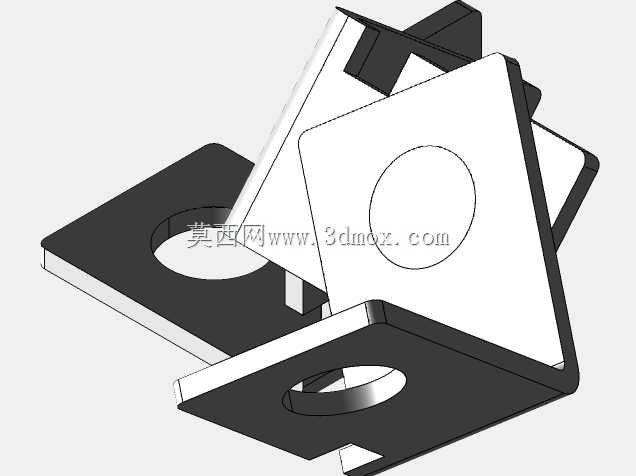

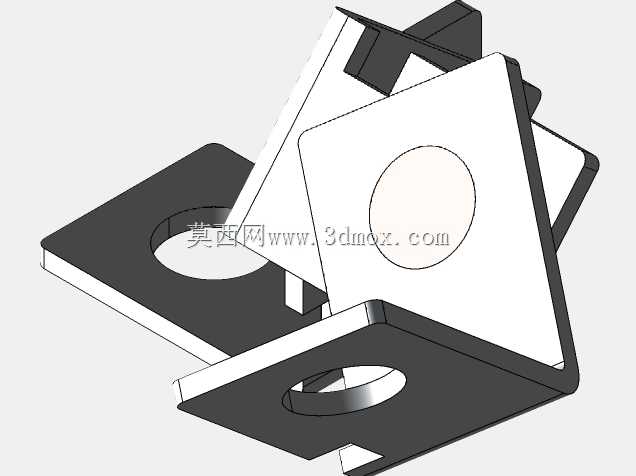

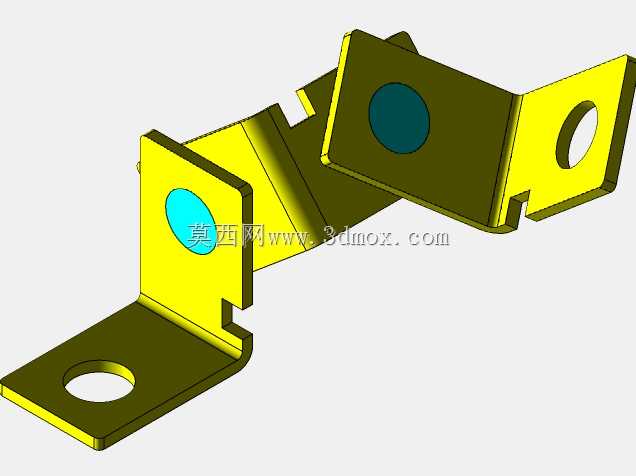

　　在工业制动系统的装配链路里，这类L型折弯结构的制动销固定支架，是承担制动销定位、载荷传导的核心连接构件，常见于轻载输送线制动单元、小型工程机械驻车机构、自动化设备工位止停组件的安装场景中，区别于厚板焊接的重型支座，这类冲压折弯成型的支架更适配安装空间紧凑、载荷量级适中的制动工况，能在有限的装配空间里完成两个垂直方向的安装固定与制动销支撑需求。从结构功能来看，支架的两个垂直折弯臂分别承担不同的连接作用，水平臂上的通孔用于将整个支架固定在设备基体的安装平面上，可适配螺栓穿过完成锁紧，垂直臂上的通孔则用于穿装制动销，为制动销提供径向支撑与轴向限位的基准，折弯处的圆角过渡是冲压工艺的必然结构，同时也能避免应力集中，在制动销承受径向制动力时，

　　折弯圆角处可分散载荷传递路径，避免直角处出现应力断裂的风险。设计这类支架时，首先要匹配制动销的公称直径确定垂直臂的安装孔尺寸，孔与销的配合公差通常选用间隙配合，保证制动销在动作过程中不会出现卡滞，同时也要控制孔的同轴度偏差，避免销体安装后出现偏斜导致制动动作卡阻；其次要根据安装基体的螺栓孔位确定水平臂的孔位尺寸，两个孔的中心距需要匹配基体上的预装螺纹孔位置，避免安装时出现孔位错位无法装配的问题；折弯边的高度设计需要兼顾制动销的安装长度与周边部件的避让空间，既要保证制动销穿入后有足够的支撑长度，不会因支撑跨距过大出现受力变形，也要避免支架过高与周边运动部件发生干涉。板材厚度的选择需要结合制动工况的最大载荷计算，

　　通常这类轻载制动场景下选用2-3mm厚度的冷轧钢板即可满足强度要求，冲压成型后可做发黑或者镀锌处理提升防锈能力，适配车间多尘、有少量油污的使用环境。从安装边界来看，这类支架的水平安装面需要贴合设备基体的平面，安装面的平面度公差需要控制在合理范围内，避免锁紧螺栓后支架出现变形导致垂直臂的销孔偏斜；垂直臂的销孔轴线需要与制动销的动作方向保持垂直，否则会增大制动销动作时的摩擦阻力，长期使用会出现销体磨损、制动响应滞后的问题。在实际装配过程中，这类支架通常不需要额外的焊接工序，直接通过螺栓锁紧即可完成固定，装配效率高，后期维护更换也十分便捷，当支架出现磨损或者变形时，只需松开固定螺栓即可完成替换，不需要对周边部件做大规模拆解。

　　结构上的折弯边做了等宽设计，既保证了两个安装臂的结构强度，也尽可能减少了材料的占用，符合冲压件轻量化、低成本的设计原则，孔位边缘的毛刺在冲压工序中会做去除处理，避免安装时划伤操作人员或者割破配套的密封线缆、防护套等部件。在制动动作触发时，制动销受到的轴向或者径向载荷会通过垂直臂传递到折弯处，再通过水平臂的固定螺栓分散到设备基体上，整个力的传递路径短，结构刚度足够应对常规的制动冲击载荷，不会出现常规悬臂支架容易产生的根部变形问题。
