防雷硬件结构三维设计方案

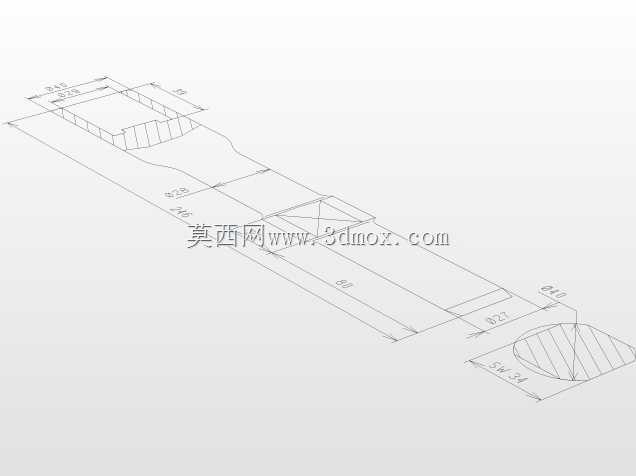

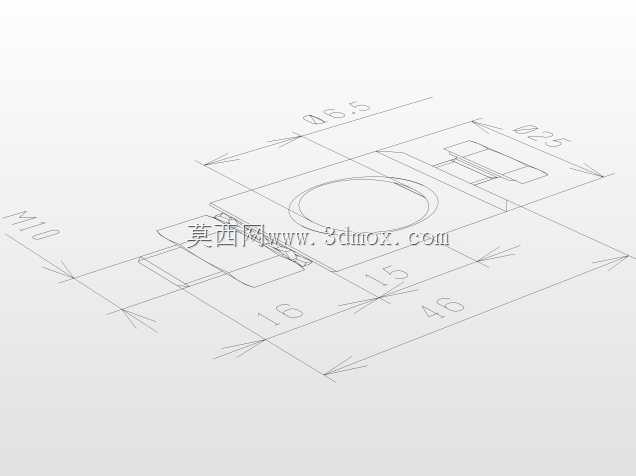

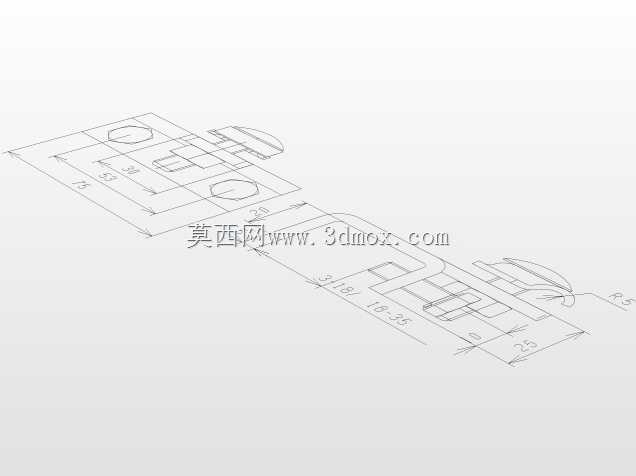

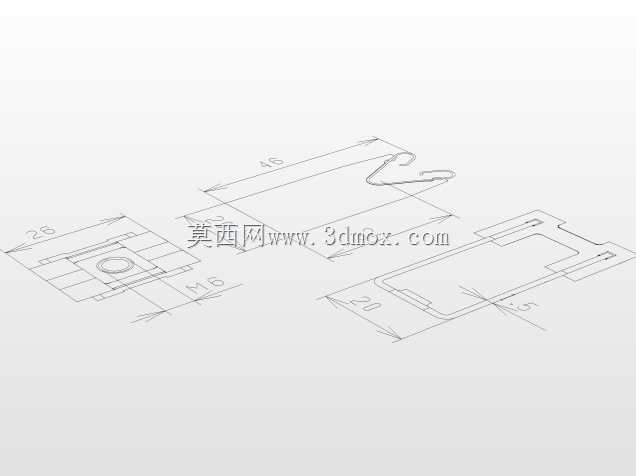

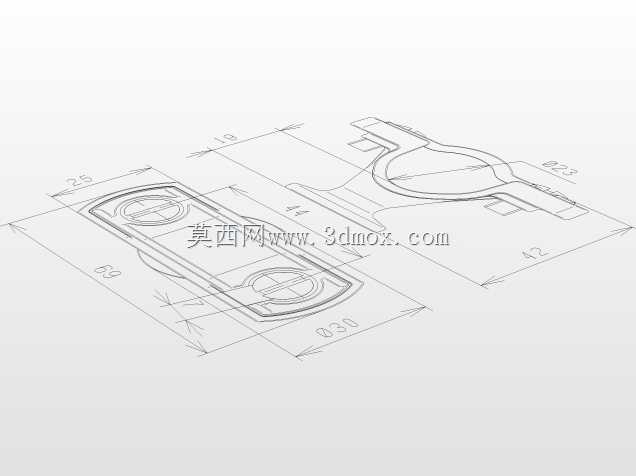

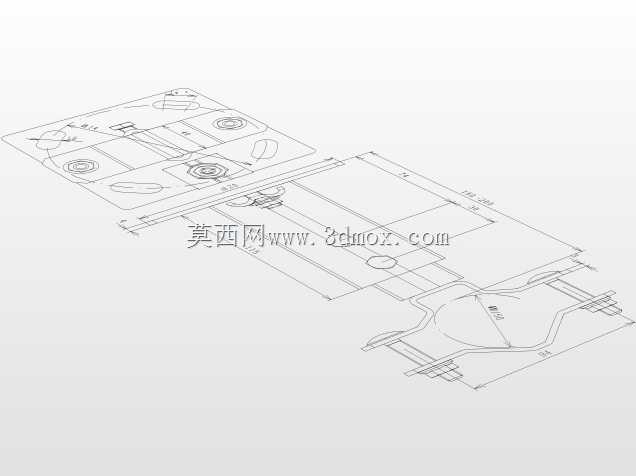

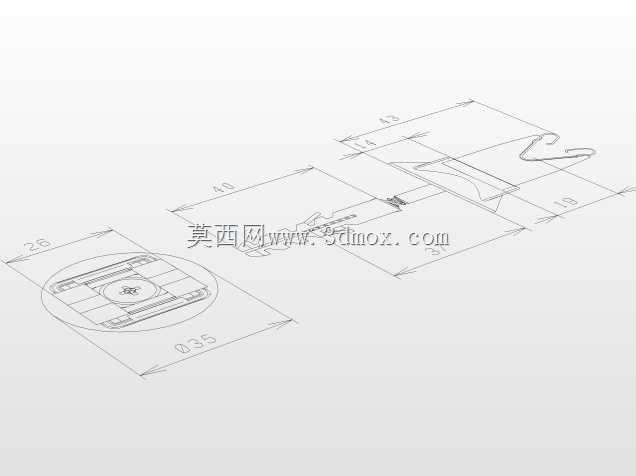

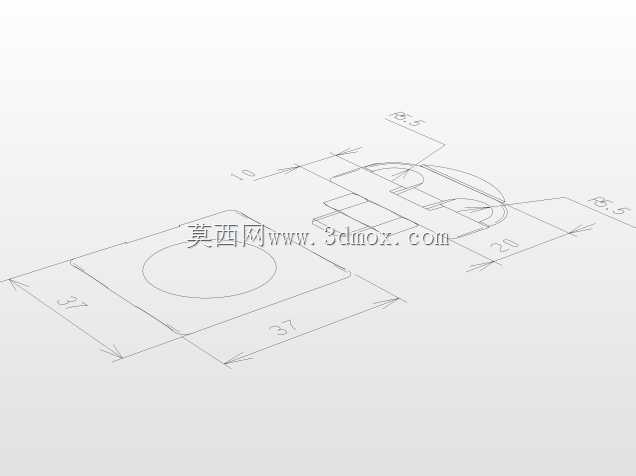

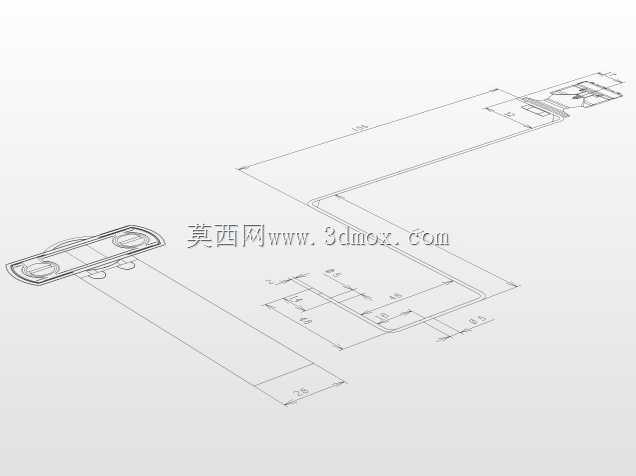

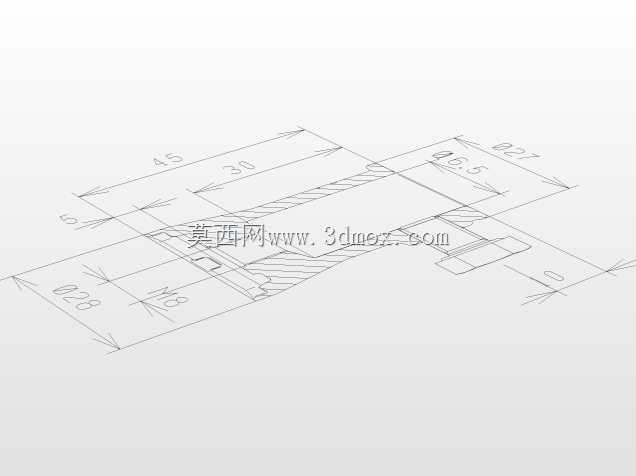

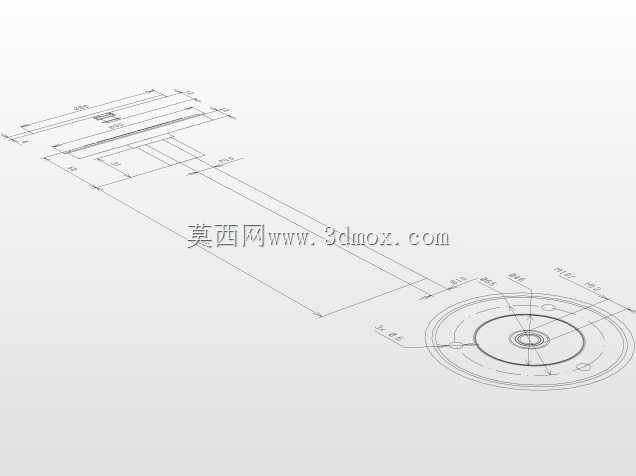

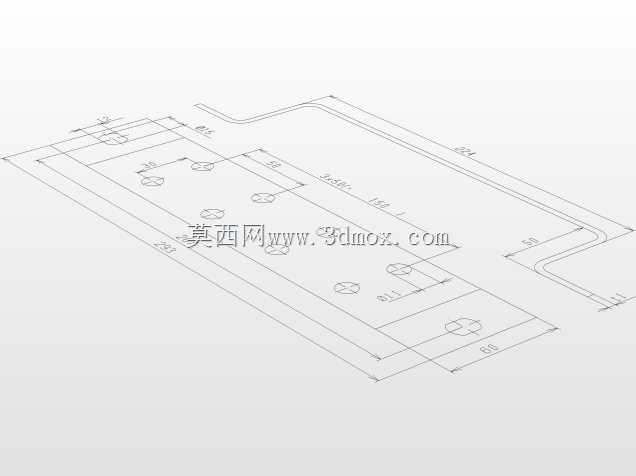

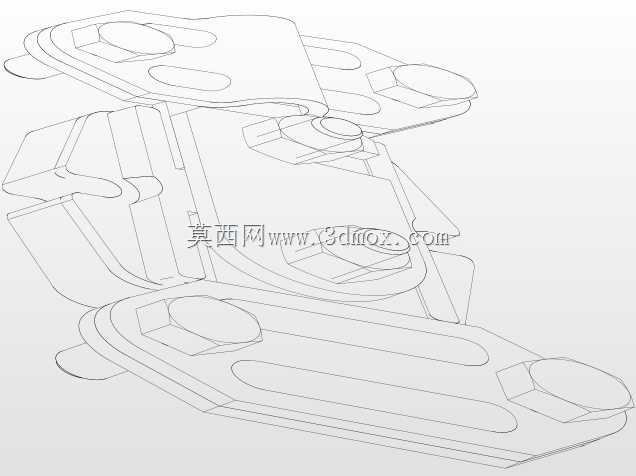

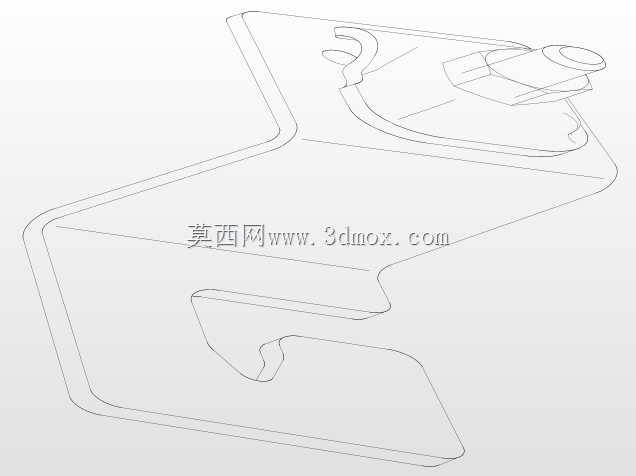

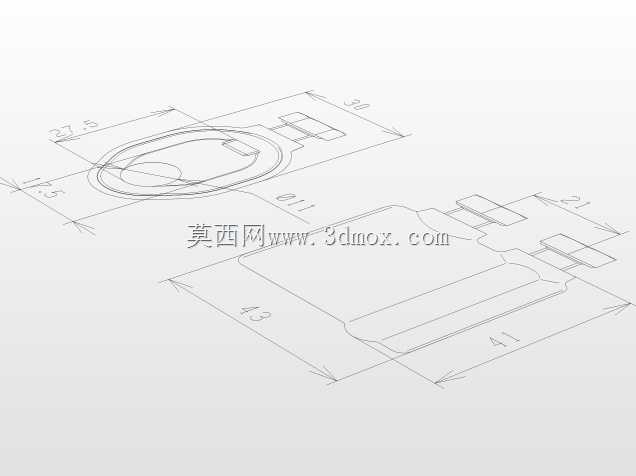

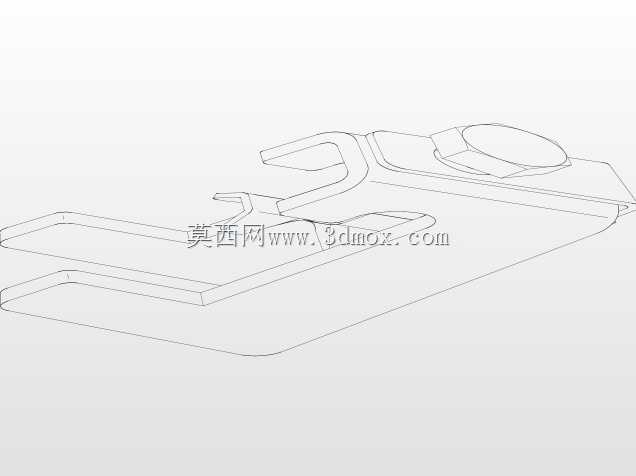

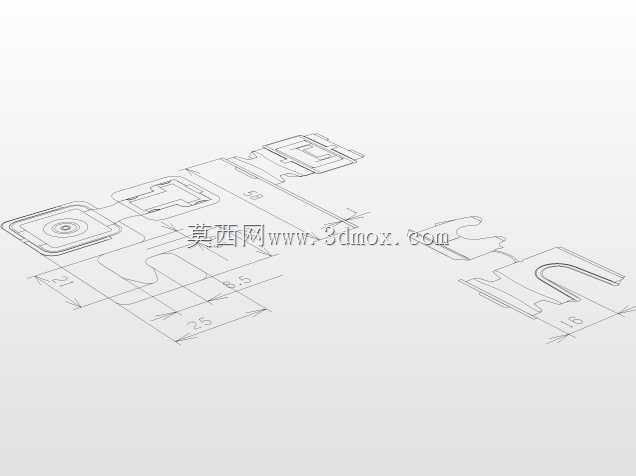

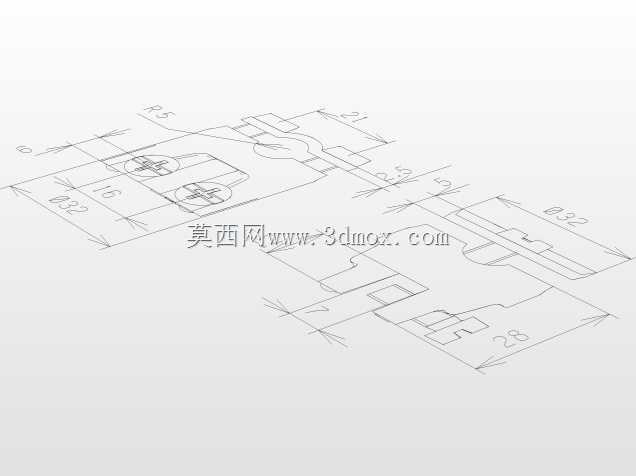

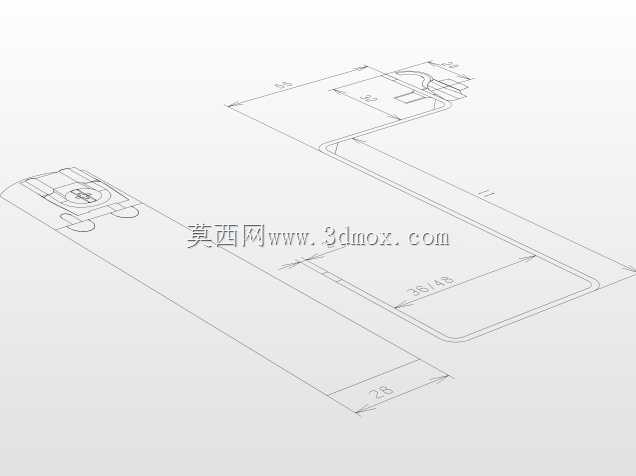

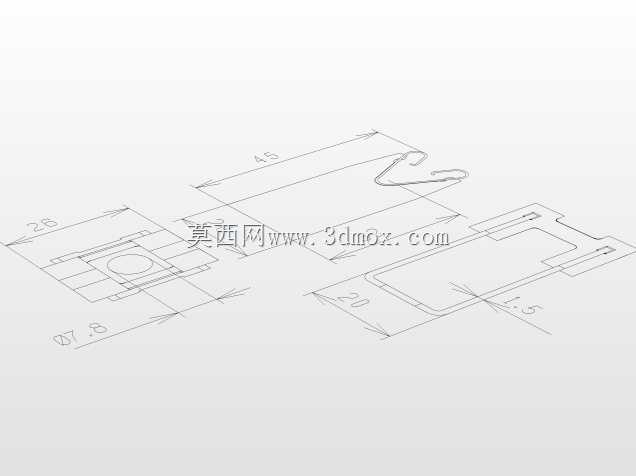

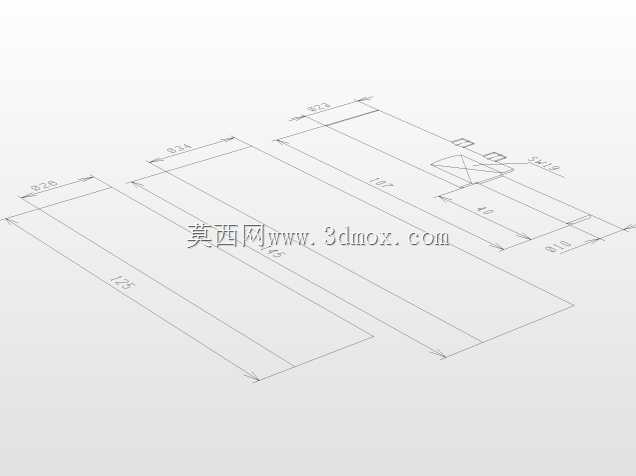

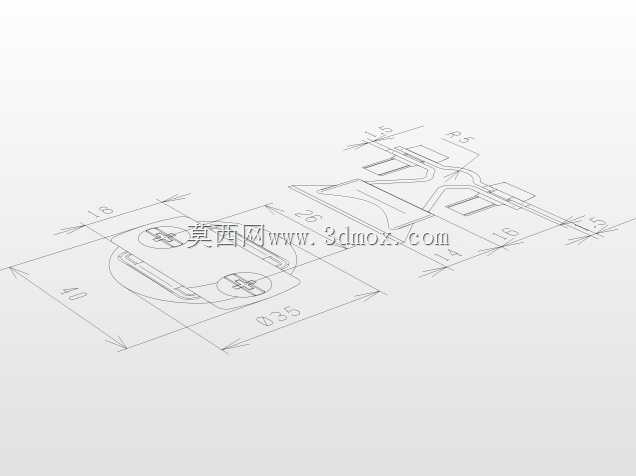

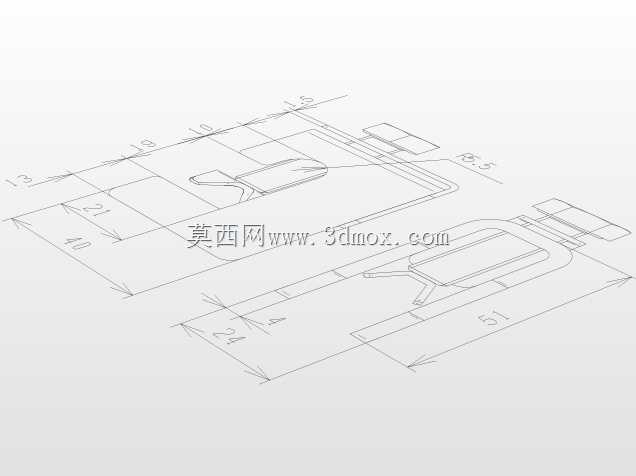

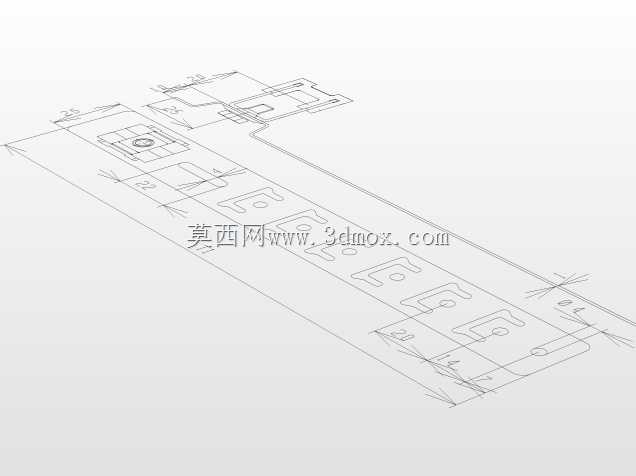

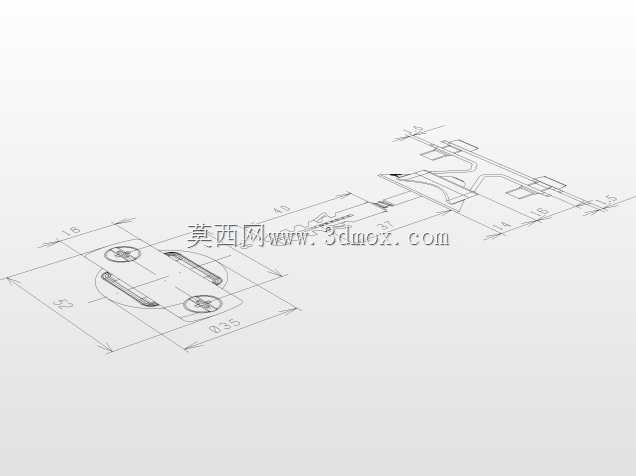

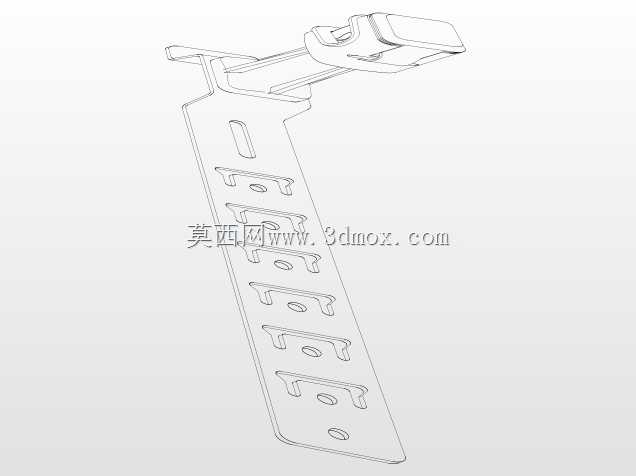

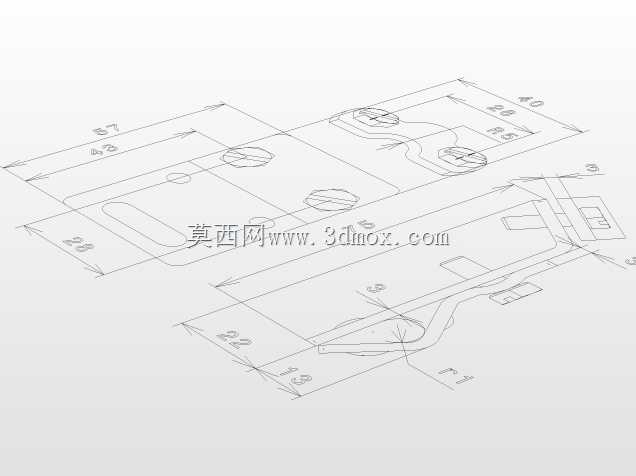

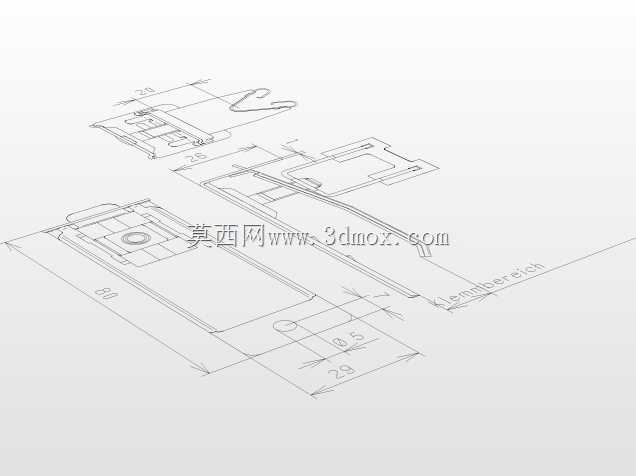

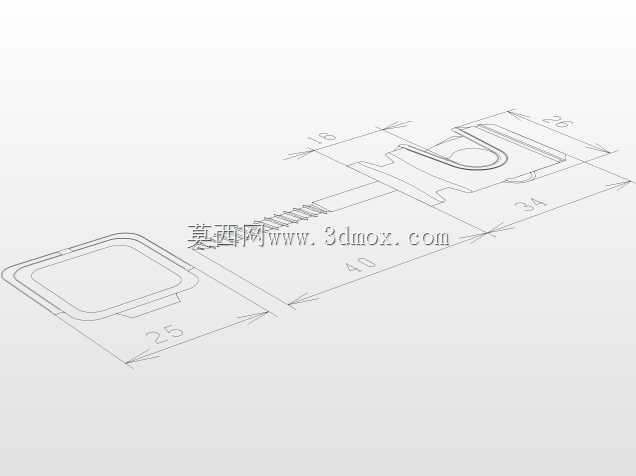

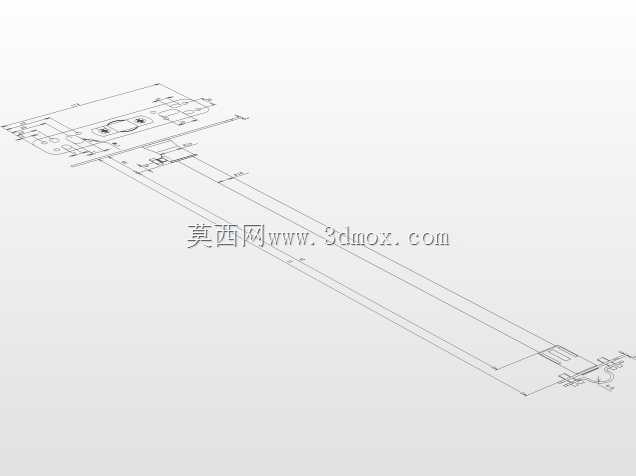

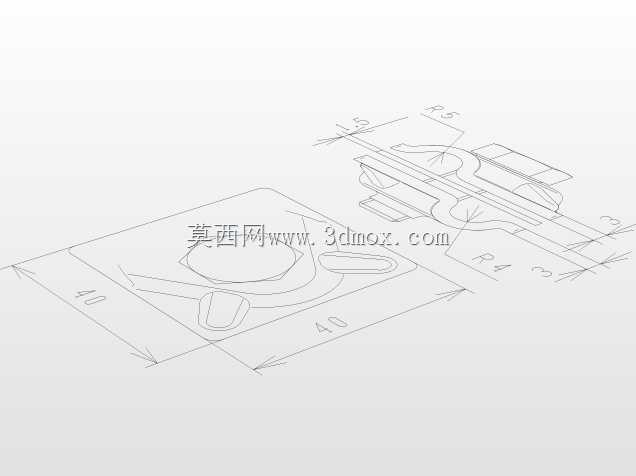

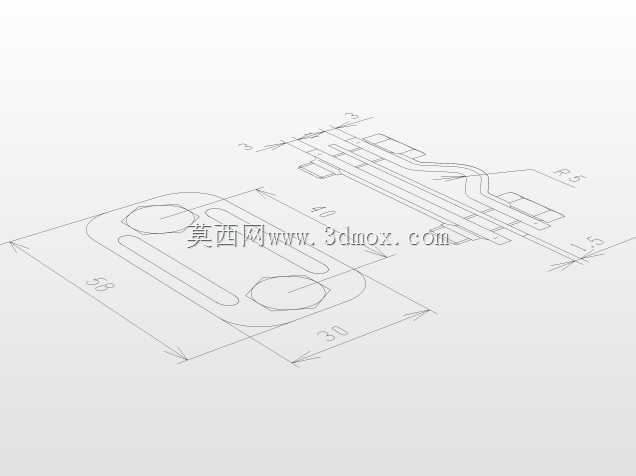

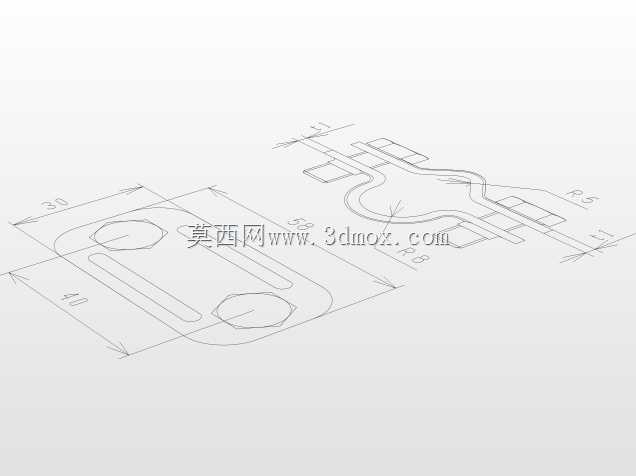

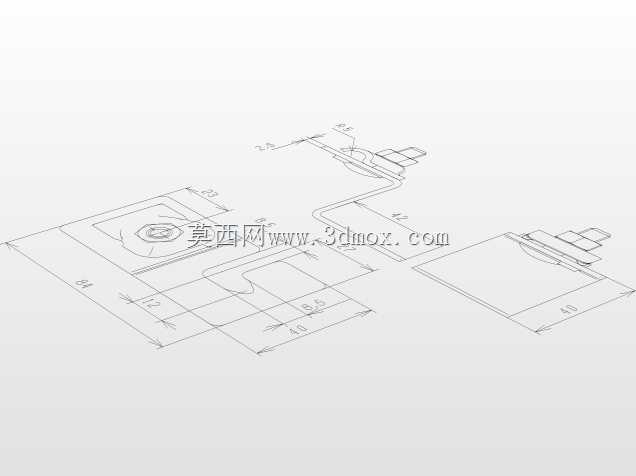

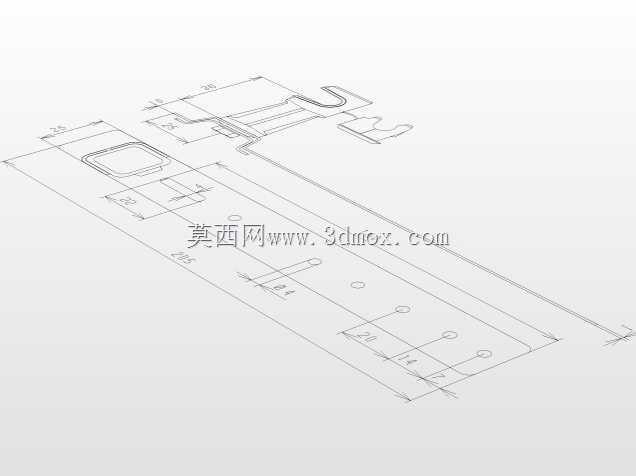

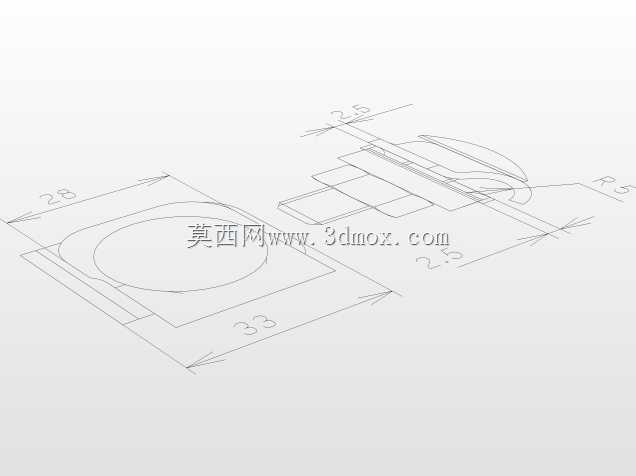

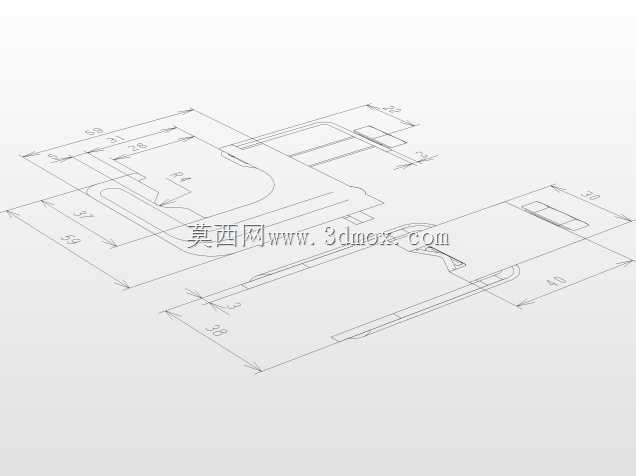

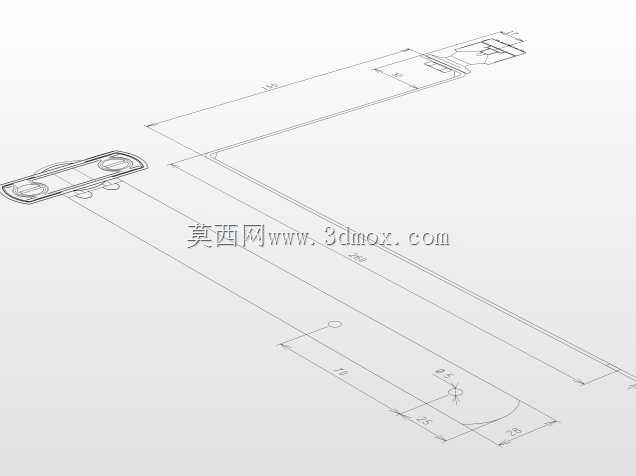

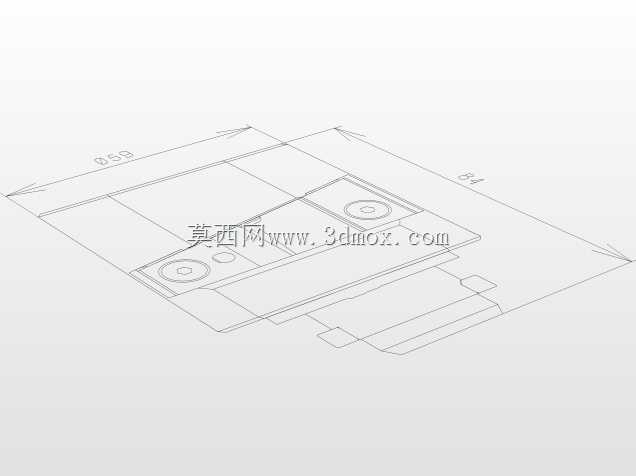

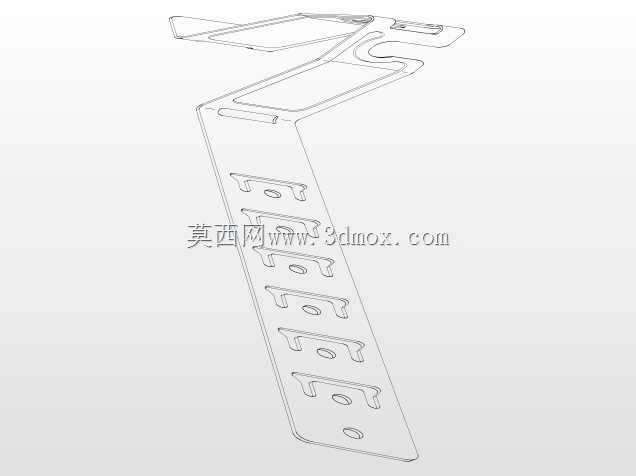

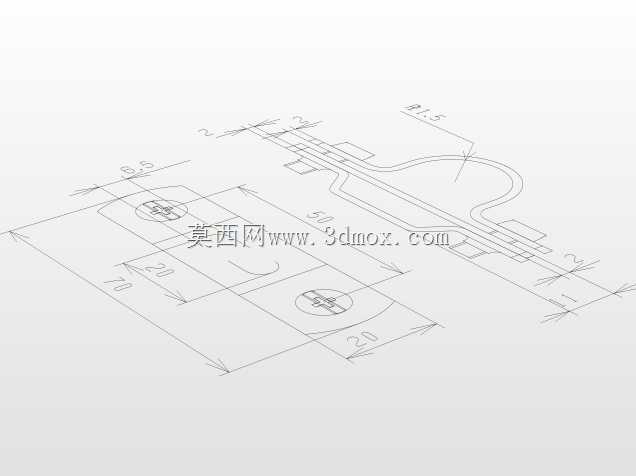

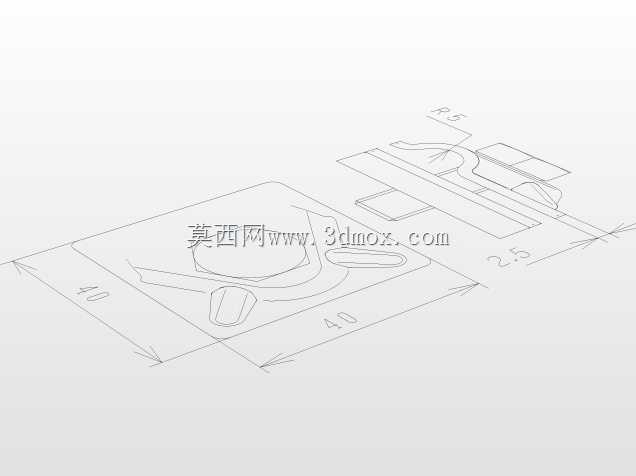

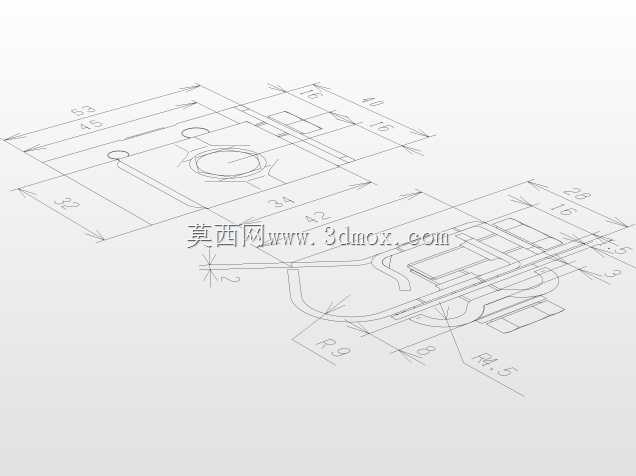

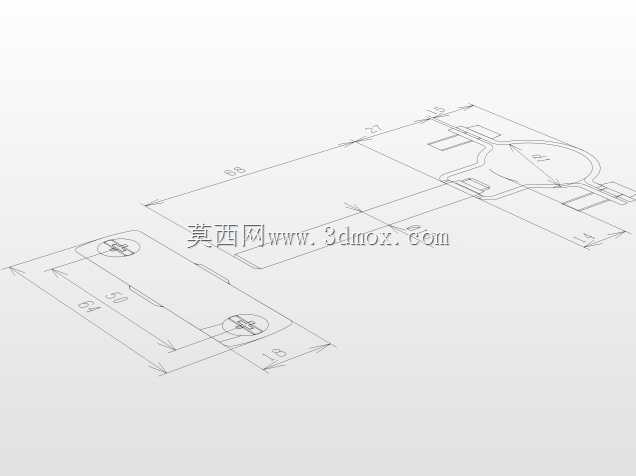

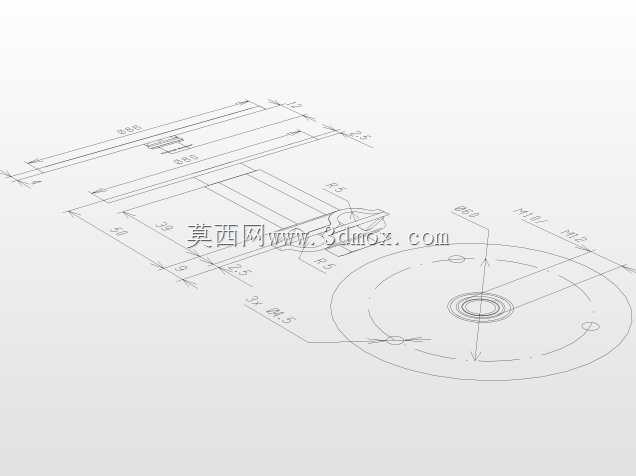

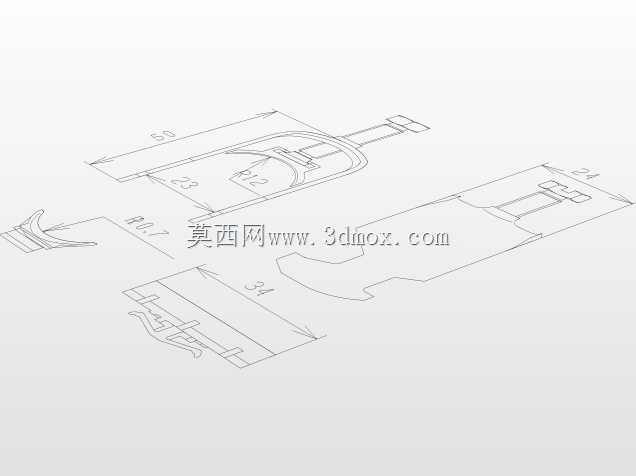

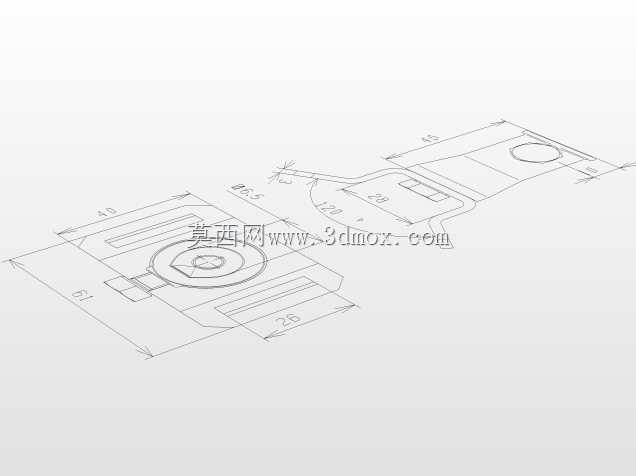

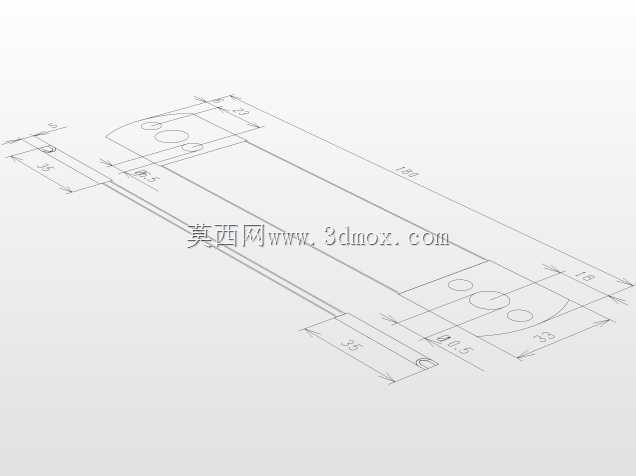

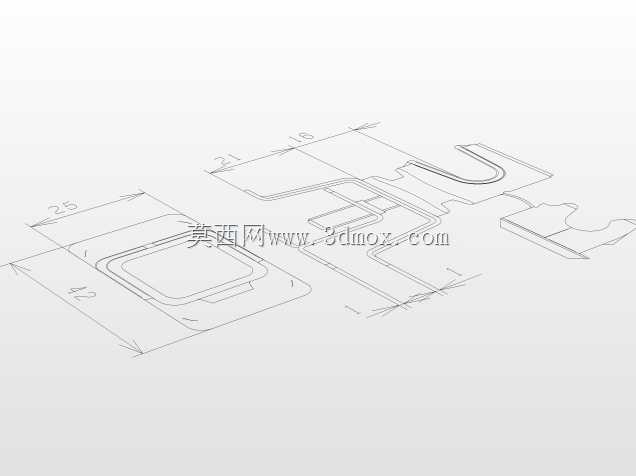

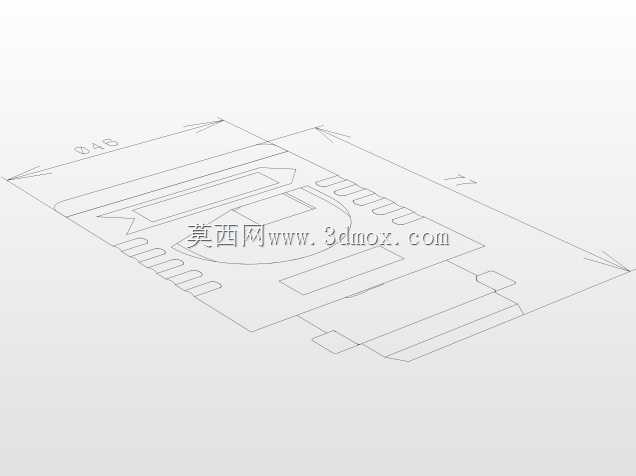

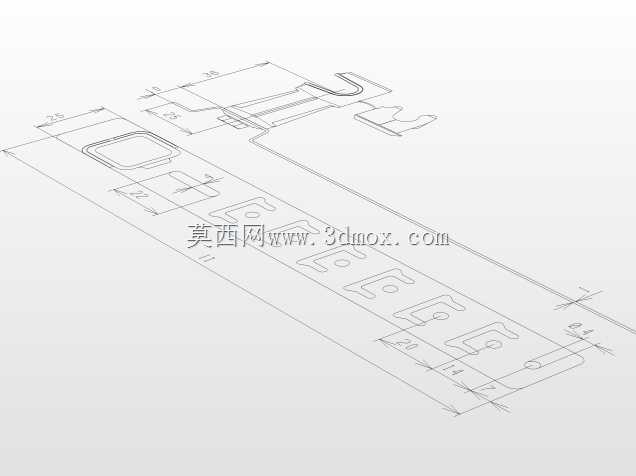

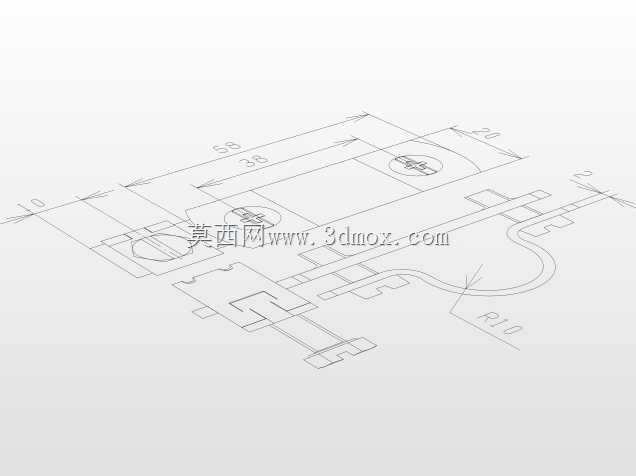

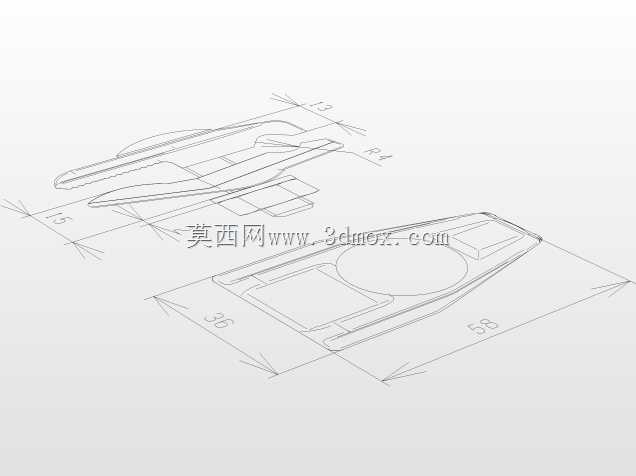

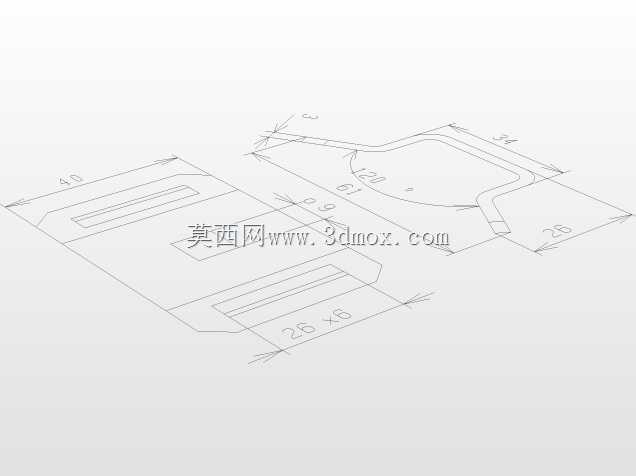

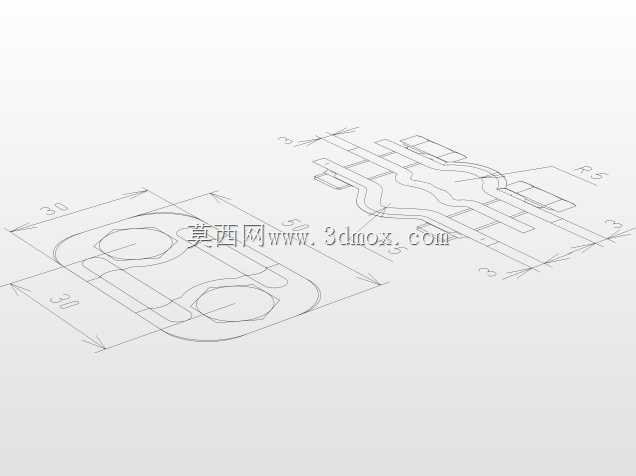

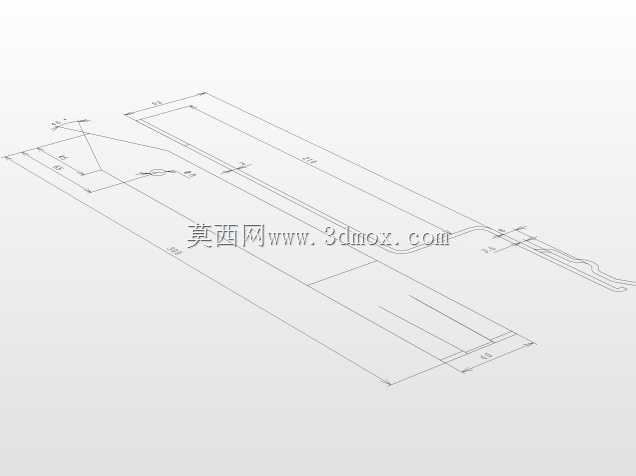

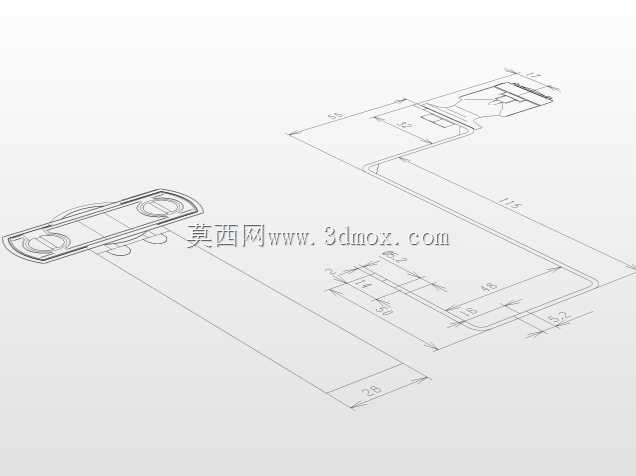

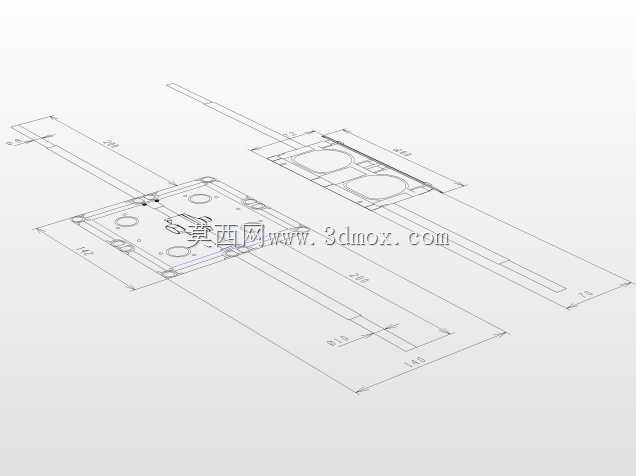

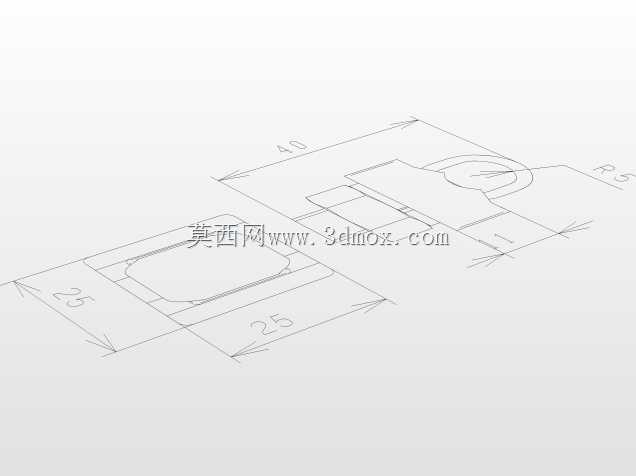

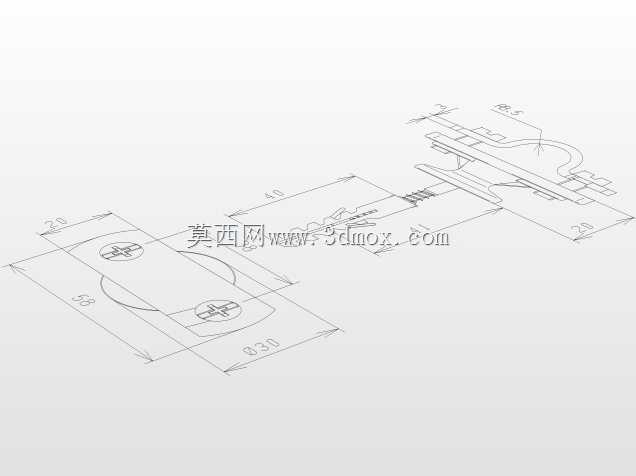

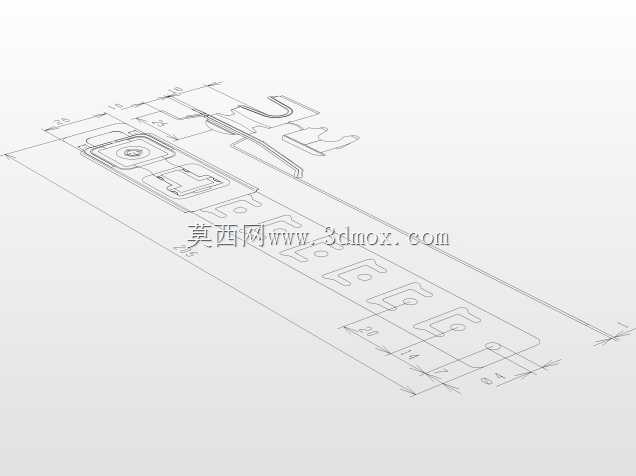

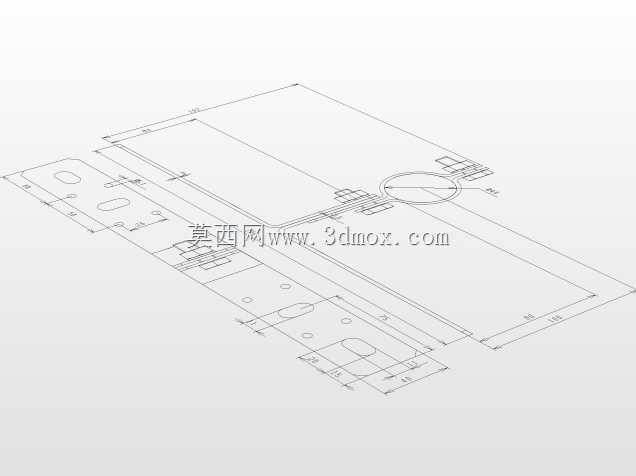

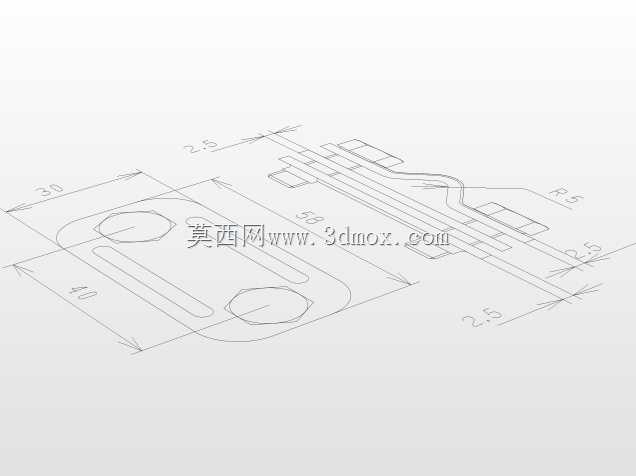

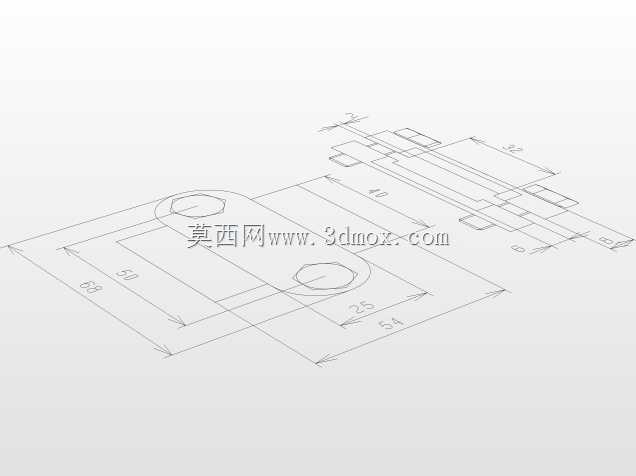

　　在低压配电、工业控制、通讯基站等电气系统的末端防护场景中，这类防雷硬件是浪涌防护回路里的核心连接承载部件，主要作用是为浪涌保护模块提供可靠的机械固定与电气连接通路，同时兼顾安装后的结构强度与绝缘间隙要求，避免雷击浪涌或操作过电压出现时，防护器件因安装松动、间隙不足出现拉弧、脱落等失效问题。从结构设计逻辑来看，该部件采用薄金属冲压折弯成型的主体结构，主体轮廓为长条形安装基座，基座上预留了多组定位卡槽与安装孔位，其中卡槽结构用于卡接浪涌保护模块的引脚端，保证模块插拔或固定时的对位精度，避免引脚受力变形；安装孔位则适配标准导轨安装与螺钉固定两种方式，可兼容不同柜体内部的安装场景，无需额外定制转接支架。从图纸标注的尺寸边界来看，

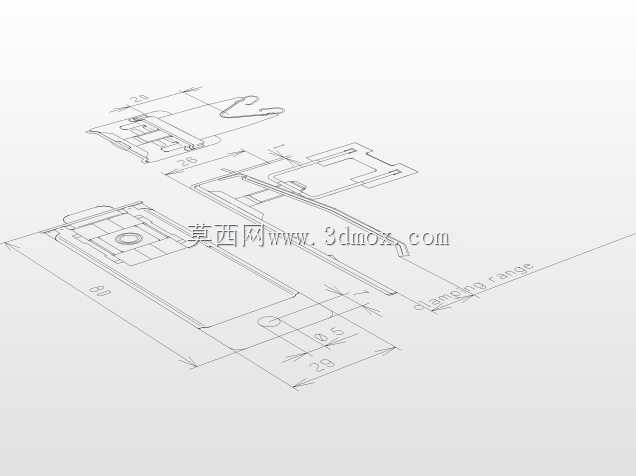

　　部件整体长度控制在80mm区间内，宽度方向最大尺寸29mm，厚度方向折弯后总高度不超过15mm，属于紧凑型安装配件，可在密集排布的电气柜导轨槽内并排安装，单组部件占用的导轨安装空间仅为标准1P断路器的1/2，能有效节省柜内布线空间。设计过程中重点考量了几个工程实际痛点：首先是安装后的抗振动性能，在工业现场、户外基站等存在持续振动的场景下，普通卡扣式配件容易出现松脱，因此该部件在折弯处增加了加强筋结构，卡槽位置设计了反向倒扣，卡入导轨或模块后可形成自锁，无需额外螺钉锁紧即可承受10g以上的振动加速度不脱落；其次是电气间隙保障，部件的金属裸露部分与相邻安装位的导电件之间，预留了不小于6mm的爬电距离，折弯边缘做了圆角处理，避免尖端放电，

　　同时基座上预留的绝缘件安装槽，可配套插入阻燃绝缘隔片，进一步提升相间绝缘性能；再者是安装容错性，部件上的固定孔采用长圆孔设计，安装时可允许±2mm的位置调整量，降低现场安装时的对位难度，即使柜体安装孔位存在少量加工误差，也能顺利完成装配。在实际应用场景中，这类防雷硬件不仅可用于常规电源浪涌保护器的配套安装，也可适配信号类防雷模块的固定需求，不同卡槽间距的设计可对应不同引脚规格的防护模块，无需重新开模即可覆盖多数低压防雷场景的安装需求。从结构建模的角度来看，该部件的折弯系数按照常用冷轧钢板的冲压参数设置，折弯半径取0.5倍板厚，避免折弯处出现应力集中开裂，所有锐边均做了0.2mm的倒钝处理，防止安装过程中划伤操作人员或破坏线缆绝缘层。

　　部件表面采用镀锌钝化处理，建模时预留了0.08mm的镀层厚度余量，保证装配时的尺寸精度不会因镀层出现过盈问题。在安装边界方面，该部件底部适配标准35mm电气安装导轨，卡入导轨后顶部与柜内盖板之间预留10mm以上的操作空间，方便后续模块更换与接线操作，侧面与相邻元器件的间隙不小于3mm，满足低压配电设备的安规要求。不同于普通结构固定件，防雷硬件的结构可靠性直接关系到浪涌防护功能的正常触发，因此设计时对部件的载流能力也做了对应考量，金属主体采用2mm厚的冷轧铜板或镀锌钢板，可承受短时20kA的浪涌电流通过时的电动力冲击，不会出现形变或熔断问题，连接部位的接触面积设计不小于100mm²，降低接触电阻，避免大电流通过时出现局部过热。
