手动式平板覆膜压合作业工装结构设计

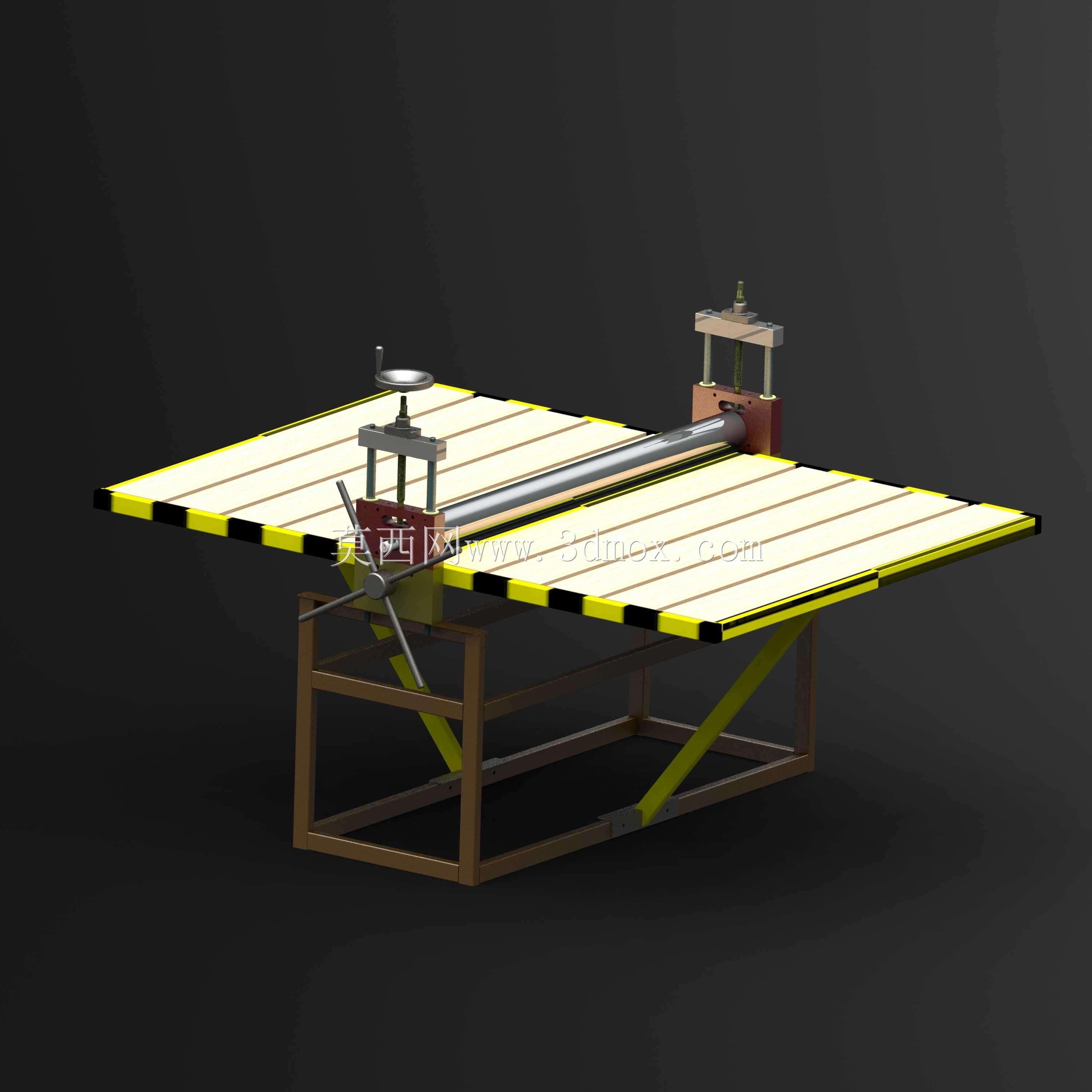

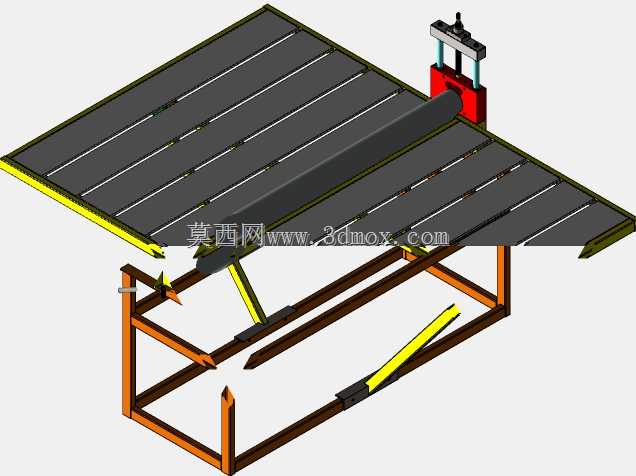

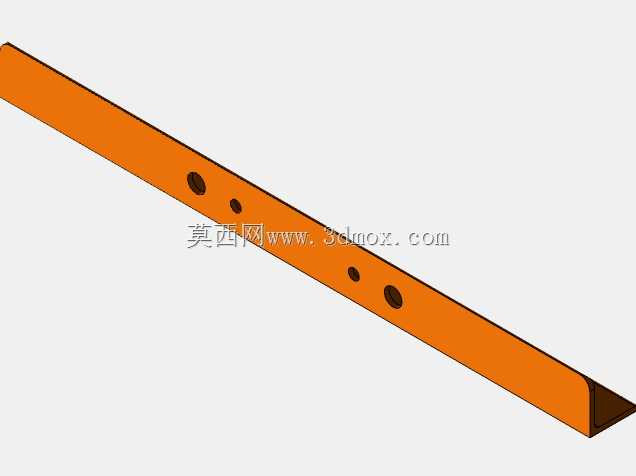

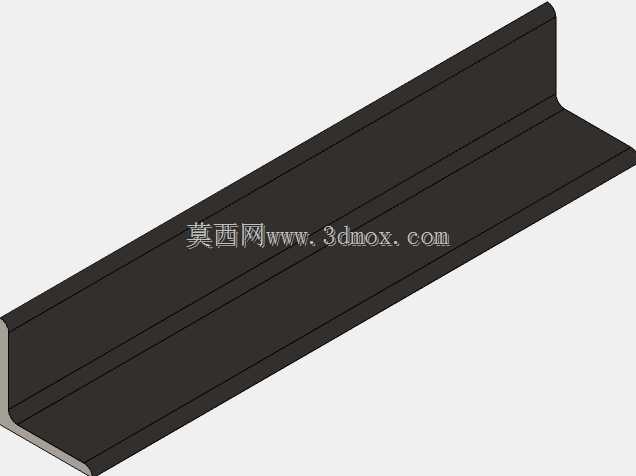

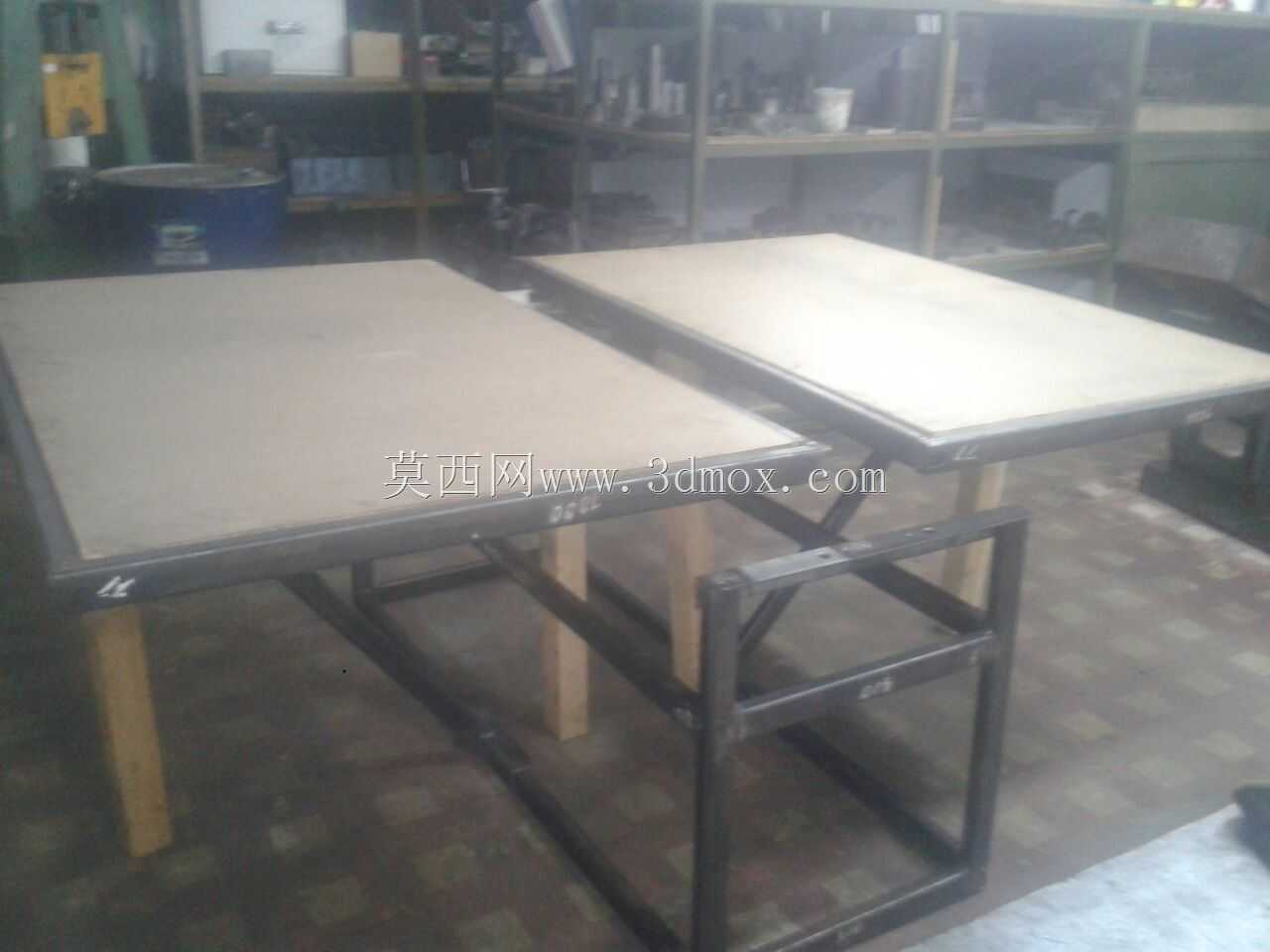

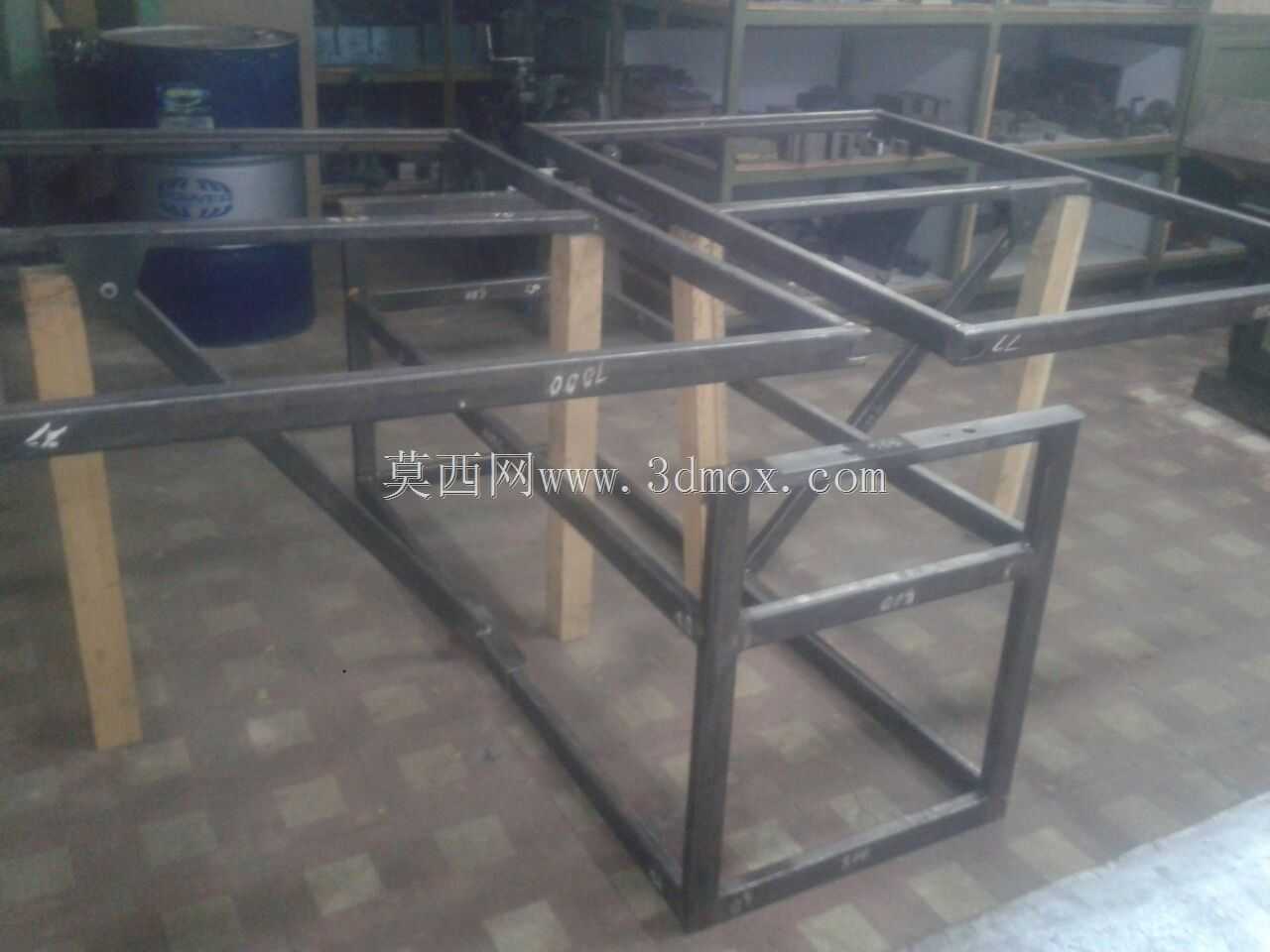

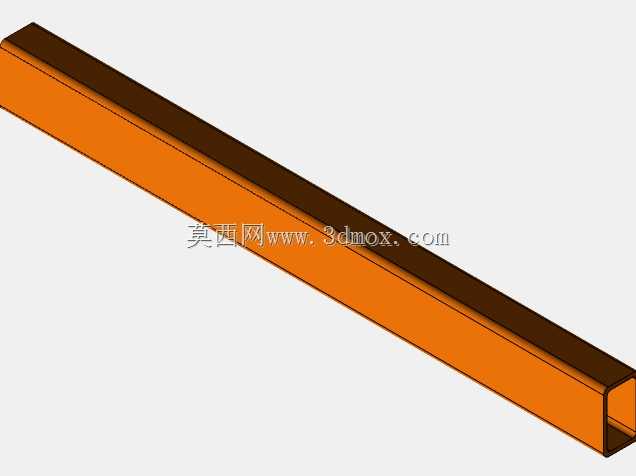

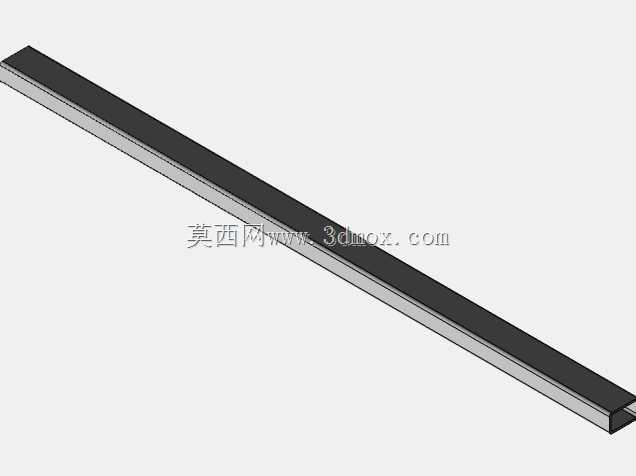

　　在广告喷绘、板材贴面、小型印刷后道加工、教学实训设备加工这类小批量多品类的平面材料覆合作业场景里，大型全自动覆膜设备往往存在占地空间大、换型调试周期长、小订单作业成本偏高的问题，这款手动式平板覆膜压合工装，正是针对这类零散小批量平面覆合需求设计的轻量化作业设备。从结构布局来看，设备采用方管焊接成型的落地式机架作为整体承载基础，机架底部设计有交叉斜撑结构，抵消压合作业时产生的水平分力与垂直载荷，避免作业过程中机架出现晃动或形变，机架整体高度适配成年人站立作业的操作高度，无需额外配置垫高站台，操作人员可直接站立在设备正面完成全部操作流程。工作台面采用分条式平整面板设计，面板边缘做黄黑警示标识处理，清晰标示出有效作业幅面边界，

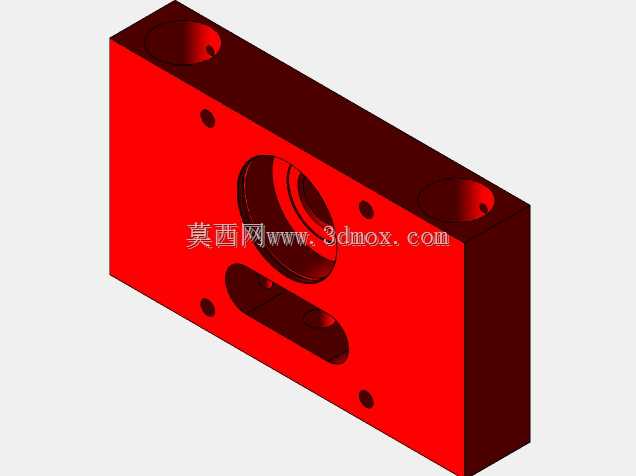

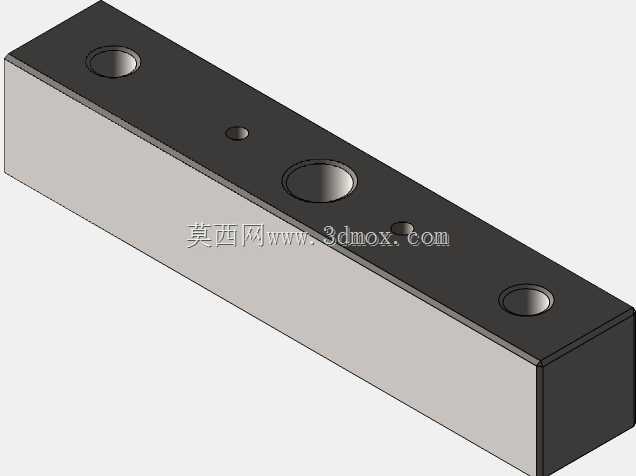

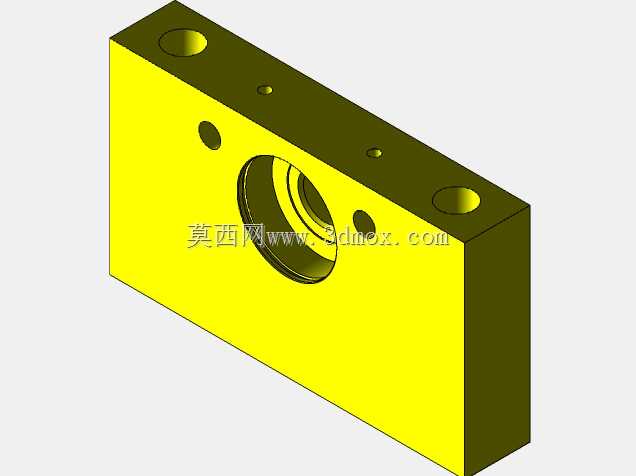

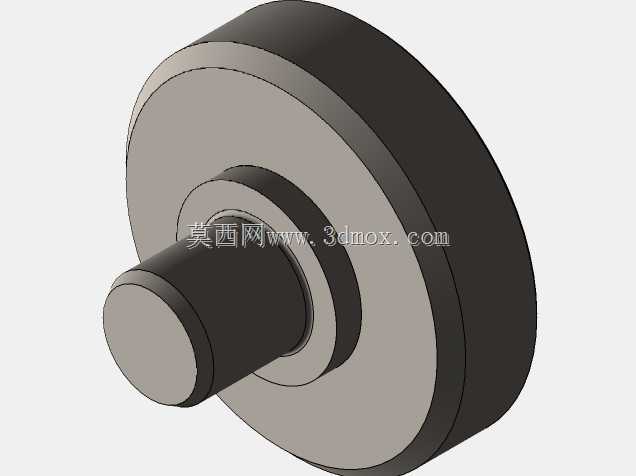

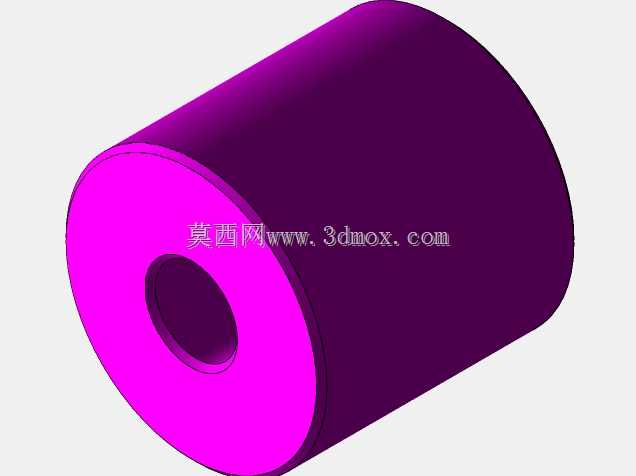

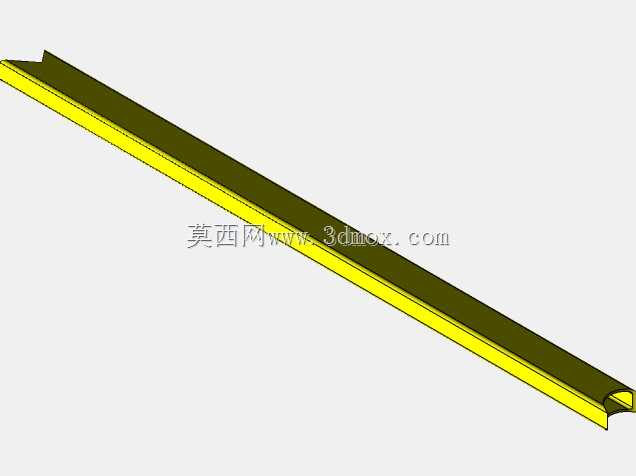

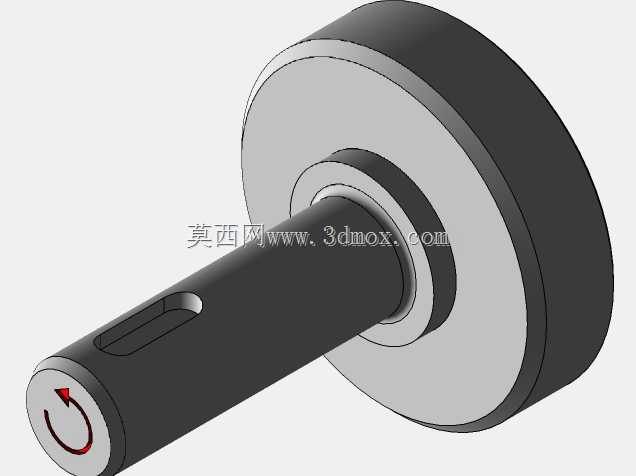

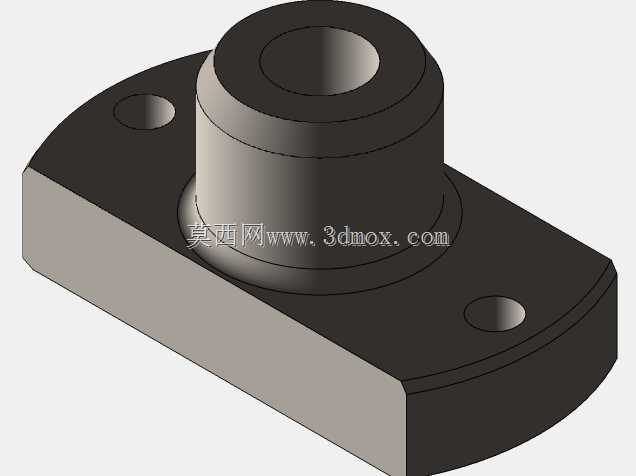

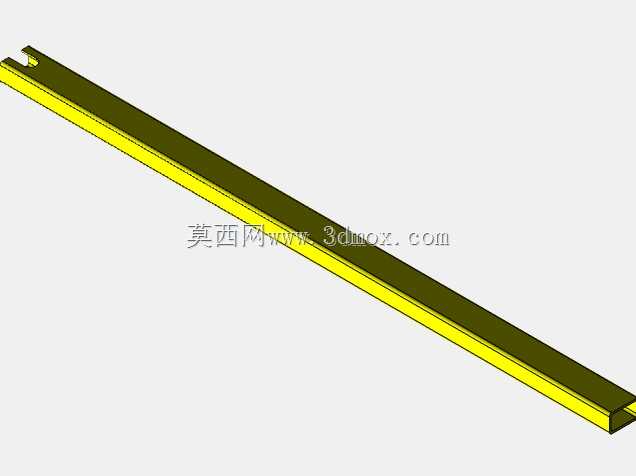

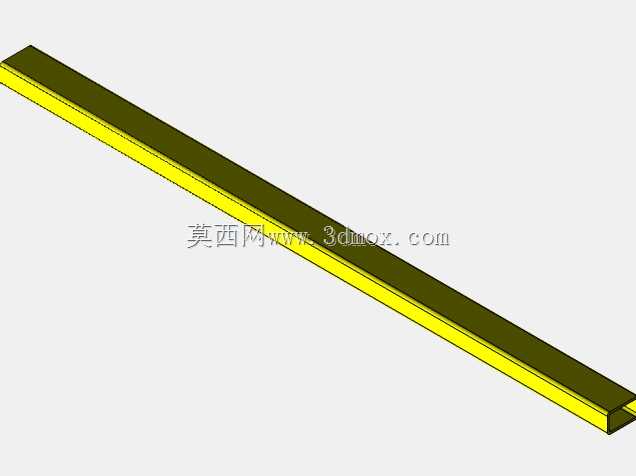

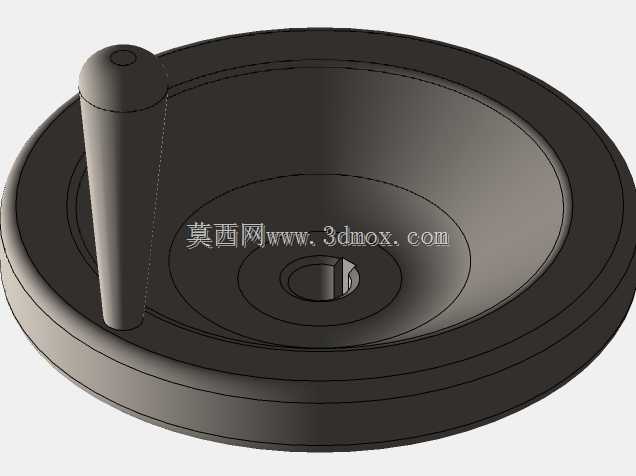

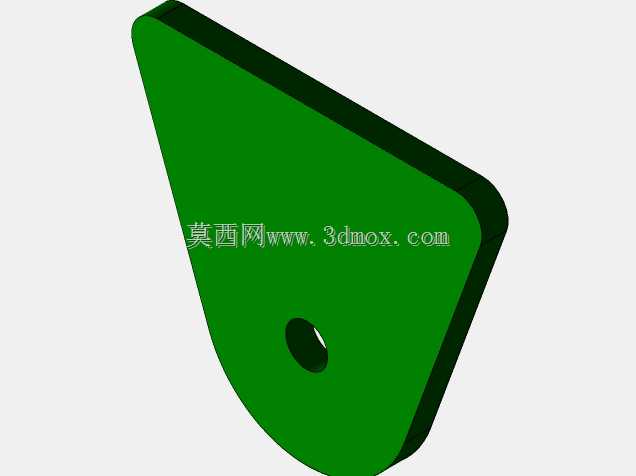

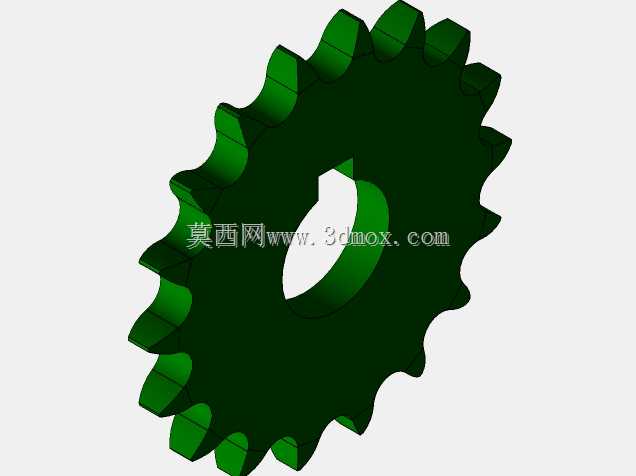

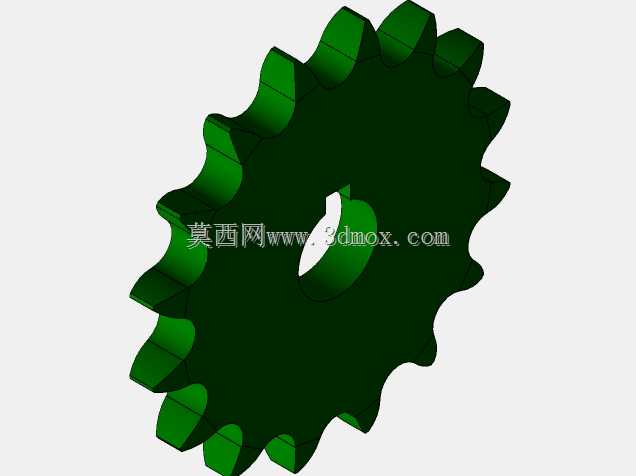

　　避免待加工材料放置超出压合作业范围导致的压合错位、边缘起皱问题，台面整体平面度控制在每米长度0.2mm以内，保证覆合作业时材料不会因为台面凹凸出现局部压合不实的问题。压合作业核心采用水平布置的光面压辊结构，压辊两端通过可调式夹紧座固定在工作台两侧的滑动导轨上，夹紧座顶部配置手轮调节结构，可根据待加工材料的总厚度，灵活调整压辊与工作台面之间的间隙，间隙调节范围覆盖0.1mm到50mm区间，可适配薄型纸张、PVC膜、广告喷绘布、薄木皮、亚克力贴面等多种不同厚度的平面材料覆合作业需求。压辊的水平进给采用手动摇轮驱动结构，摇轮通过齿轮齿条传动机构带动压辊沿导轨做匀速水平移动，传动比经过匹配设计，操作人员转动摇轮的力控制在15N以内，

　　长时间作业也不会产生明显的操作疲劳，同时手动进给的方式可根据材料的贴合状态灵活调整进给速度，对于易起皱的薄型材料可降低进给速度，保证膜面与基材贴合平整无气泡，对于厚度较大的硬质板材可适当提高进给速度，提升作业效率。压辊两端的夹紧座还配置了压力微调结构，可单独调整压辊两端的下压力度，避免压辊两端压力不均导致的膜面跑偏、压合痕深浅不一的问题，当处理宽度较窄的材料时，可将材料放置在台面中间区域，适当降低两端压力，减少压辊空转段的磨损。设备的安装边界经过优化设计，整体占地长度适配常规1.2米幅面的作业需求，宽度控制在1米以内，可直接放置在常规车间的工位旁，不需要额外做地基固定，机架底部预留有脚轮安装孔位，用户可根据自身转运需求加装万向脚轮，

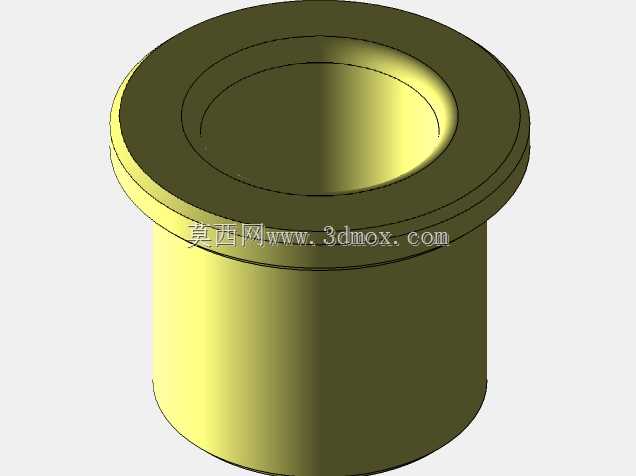

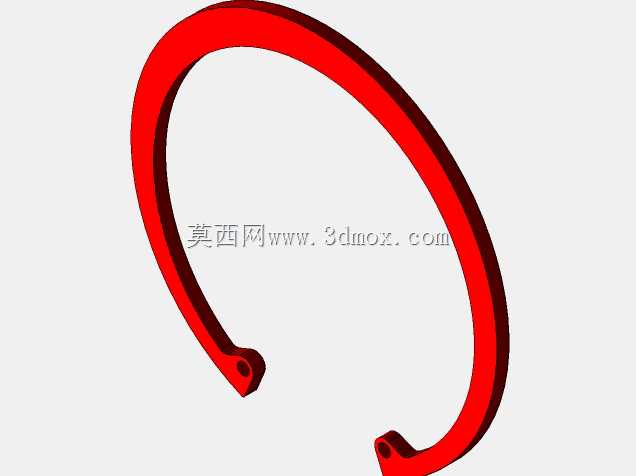

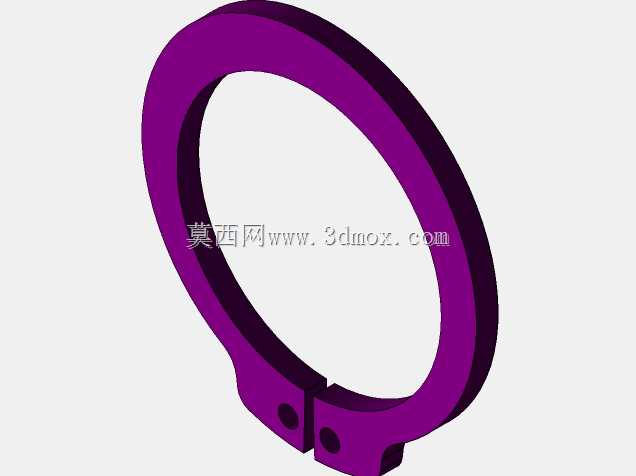

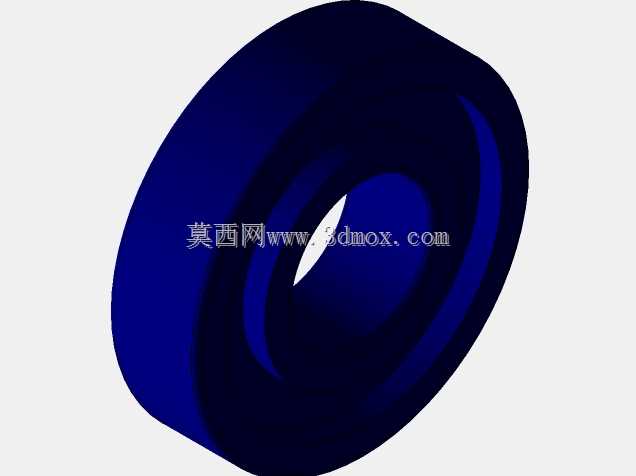

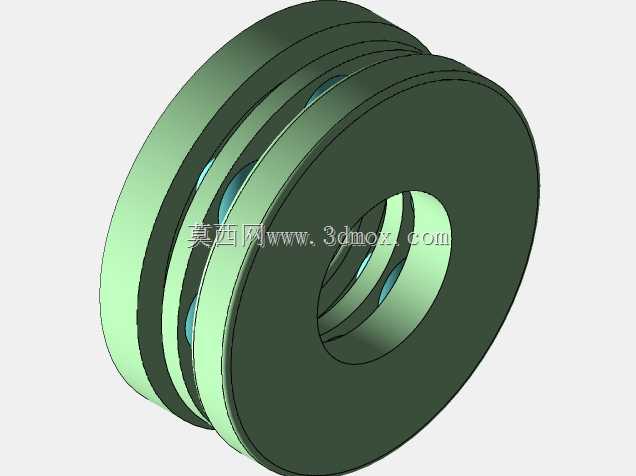

　　实现设备在不同作业区域之间的灵活转移。在实际使用过程中，操作人员只需先将待覆合的基材平整放置在工作台面上，调整好定位挡边的位置固定基材，再将覆膜材料对齐基材边缘铺设好，调整压辊间隙与下压力度，转动操作手轮带动压辊从工作台一端匀速移动到另一端，即可完成整幅面的压合作业，全程不需要外接气源或电源，无能耗成本，也不存在电气故障风险，适合无供电的临时作业场景或者小型加工门店使用。设计过程中针对压辊的直线度做了重点校核，压辊采用无缝钢管精车后表面镀铬处理，表面粗糙度达到Ra0.8，既保证压合时不会刮伤膜面，也能避免长期使用后压辊表面生锈粘黏胶层，压辊两端的轴承采用密封式深沟球轴承，可阻挡作业过程中产生的胶屑、灰尘进入轴承内部，延长维护周期。机架的焊接部位全部做去应力处理，焊接完成后整体铣削加工导轨安装面，保证两侧导轨的平行度误差控制在0.1mm以内，避免压辊移动过程中出现卡滞、走偏的问题。工作台面的分条设计一方面降低了整板加工的平面度控制难度，另一方面也便于后期更换局部磨损的台面条，不需要整体更换工作台，降低后期维护成本。针对不同的作业需求，该工装还可拓展加装加热模块，将压辊更换为带内加热结构的辊体，即可实现热覆膜作业，适配需要加热激活胶层的预涂膜材料，拓展设备的适用范围。
