仓库檩条安装用L型金属托架结构设计

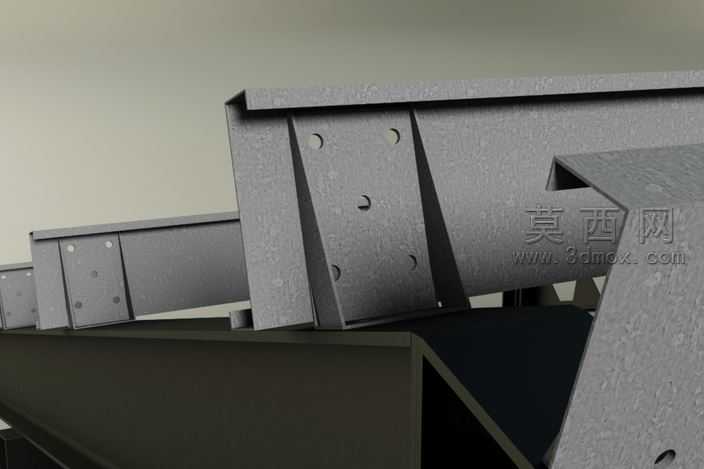

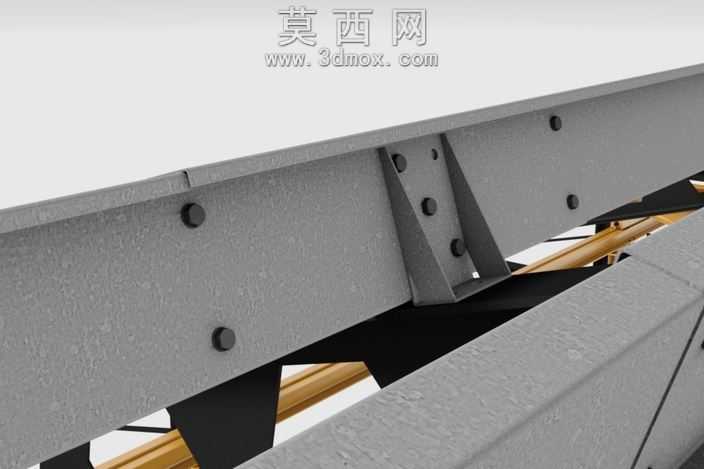

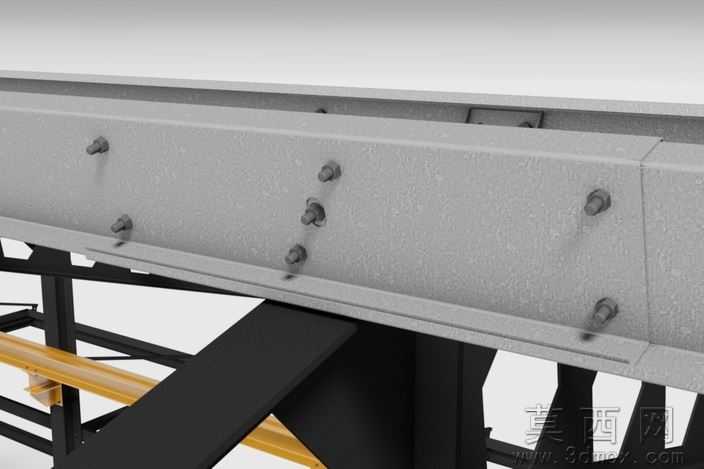

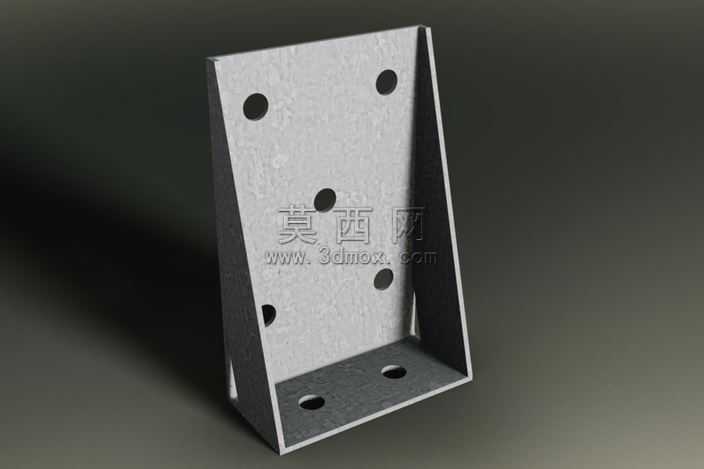

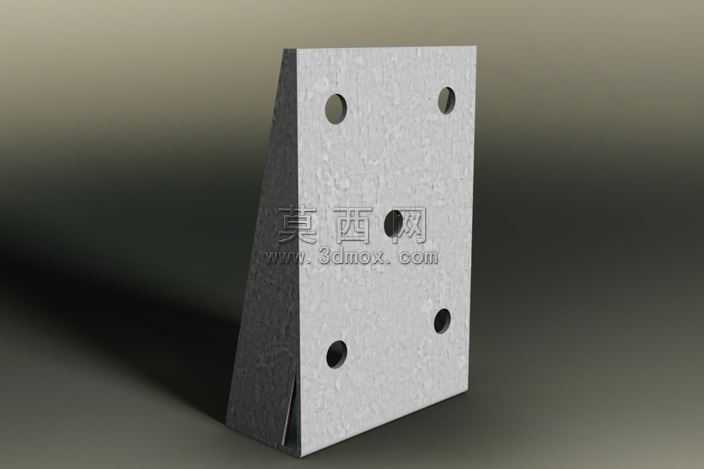

本作品为仓储场景中用于檩条安装固定的L型金属托架三维模型，建模阶段采用参数化特征建模思路，先以草图绘制两个垂直安装面的轮廓，通过拉伸命令生成基础实体，再对安装孔位进行定位约束，按照实际安装需求排布通孔位置，保证孔位间距与配套檩条、安装基面的固定点位完全匹配，后续对实体边缘添加倒角特征，去除锐边避免安装过程中划伤操作人员，同时提升构件的应力分散能力。材质设置选用冷轧镀锌钢材参数，在三维软件中调整金属材质的粗糙度、反光度与金属度数值，模拟镀锌层的哑光金属质感，渲染阶段采用三点布光方案，主光源从侧上方照射突出托架的棱角结构与孔位细节，补光弱化阴影区域的死黑部分，背景选用深灰色渐变背景突出金属构件的轮廓，最终渲染图清晰呈现托架的整体形态与结构细节。结构设计上采用90度垂直双安装面结构，竖直面设置四个安装孔用于与竖向承重构件连接，水平面设置两个安装孔用于承托固定檩条，整体结构受力路径清晰，竖向荷载可通过垂直板面直接传递至承重结构，避免额外的弯矩损耗，板材厚度经过合理取值，在保证结构强度满足仓储檩条承重要求的前提下，尽可能控制构件自重，降低材料成本与安装难度。设计过程中充分考虑实际安装的便捷性，所有孔位均采用标准通孔尺寸，适配常规的膨胀螺栓或自攻螺丝规格，无需额外定制紧固件，L型的一体化结构无需现场焊接拼装，可直接通过螺栓完成快速安装，大幅提升仓储搭建过程中的施工效率，同时构件的标准化结构也便于批量生产与后期维护更换，适配仓库、厂房等多种场景下的檩条安装固定需求。
