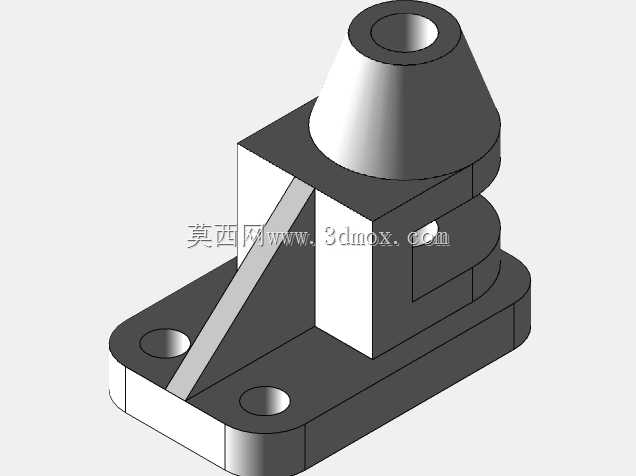

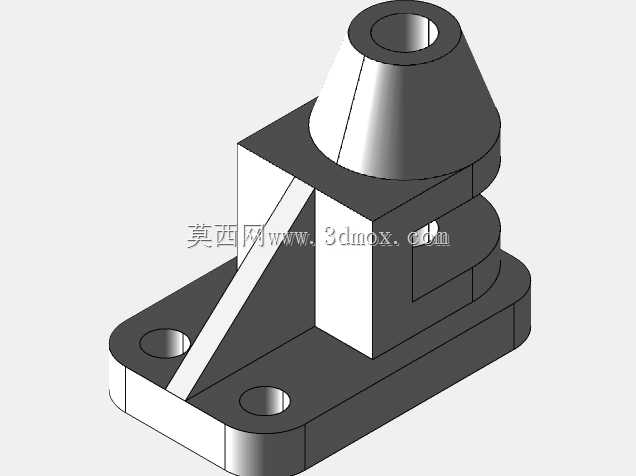

带锥形定位座的安装支撑基座结构

　　在工业自动化检测、精密装配工位的传感器布设场景中，这类带锥形定位结构的支撑基座是十分常见的安装载体，日常产线里常用来承托对射式光电传感器、接近开关的感应端头，或是小型气动定位销的导向套，解决检测元件、执行端头的安装高度匹配与定位精度问题。从结构设计逻辑来看，底部采用带两个安装通孔的矩形法兰底板，孔位间距适配常规工业铝型材的槽口间距，安装时可直接通过内六角螺栓固定在型材台面或者工装基板上，底板边缘做了小尺寸倒角处理，避免装配时锐边划伤操作人员，也能减少安装对位时的卡滞问题。底板上方的立板与锥形筒体之间设置了三角形加强筋，这处结构是整个基座的受力核心，当上方锥形座承受侧向的插接冲击力、或是设备运行带来的振动载荷时，

　　加强筋可以将应力均匀分散到底板的整个安装面，避免立板与筒体连接处出现应力集中导致的断裂变形，很多新手建模时容易忽略加强筋与筒体、底板的相切过渡处理，实际加工时直角连接处会出现应力开裂隐患，这个模型里的过渡圆角处理完全符合实际机加工的工艺要求。上方的锥形定位座采用外锥面+内通孔的结构，内孔为贯通式设计，既可以穿设传感器的线缆，也可以作为导向孔容纳检测端头的伸出部分，外锥面的锥度设置为1:10，这个锥度是工业定位结构里的常用参数，既可以保证插接件的快速导入对位，也能在插接到位后实现无间隙的锥面自锁，避免检测元件工作时出现径向窜动，影响检测精度。锥形座与下方立板的衔接处设置了一圈环形凸台，这个凸台一方面是作为加工时的工艺台阶，

　　方便车削锥形外圆时的装夹定位，另一方面也可以作为轴向定位面，当外部配套的插接套筒套入锥形座时，凸台端面可以起到硬限位作用，保证插接深度的一致性。立板侧面开设的小型横向螺纹孔，是用来安装紧定螺钉的，当传感器或者导向套插入内孔后，拧紧这个位置的紧定螺钉就可以实现周向与轴向的固定，防止设备运行过程中元件出现转动或者滑脱，螺纹孔的位置设置在立板厚度的中心线上，保证紧定螺钉的顶紧力正对插入元件的侧壁，不会出现偏载导致的元件歪斜。从安装边界尺寸来看，底板的长宽尺寸控制在常规小型安装座的适配范围内，两个安装孔的中心距留有足够的扳手操作空间，装配时不需要额外加工沉头孔避让空间，整个基座的总高度适配多数检测工位的安装高度需求，不需要额外加装垫高块，

　　减少了装配时的零件数量。实际产线应用中，这类基座还可以根据使用场景更换内孔的衬套，比如在需要频繁插拔元件的工位，可以在内孔加装铜质衬套减少磨损，延长基座的使用寿命，在有防尘需求的工位，还可以在锥形座的顶端加装防尘盖，避免粉尘、切削液进入内孔污染检测元件。建模过程中需要注意锥形面与加强筋的布尔运算处理，很多人在做这类结构时容易出现加强筋与锥面衔接处的碎面问题，实际建模时可以先做出锥形筒体与立板、底板的基础实体，再通过拉伸加强筋轮廓后做相切合并，最后统一处理所有的过渡圆角，保证整个模型的曲面连续性，导出到其他格式时不会出现破面。这类支撑基座的材质通常选用6061铝合金做阳极氧化处理，兼顾轻量化与结构强度，在有耐腐蚀需求的工位也可以选用304不锈钢材质加工，两种材质的结构参数完全一致，不需要调整模型尺寸。
