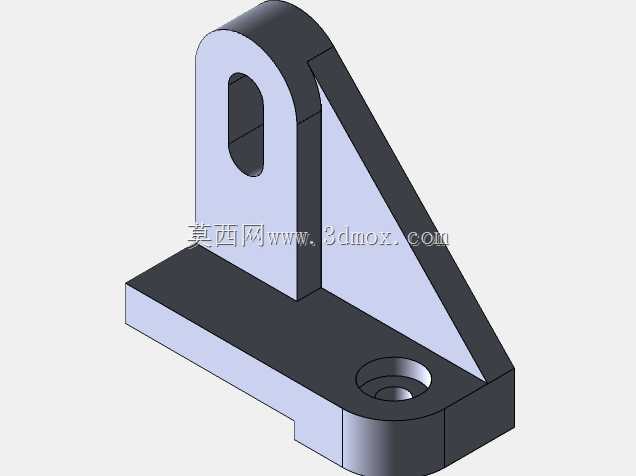

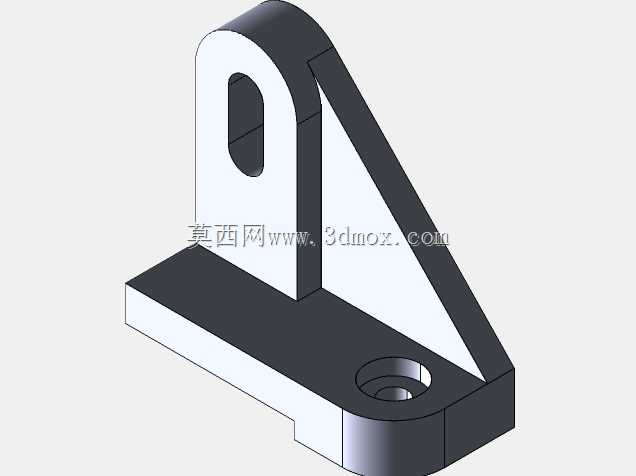

带腰型孔三角加强立式安装支座结构

　　这类带三角加强结构的立式安装支座，在轻工自动化输送线、小型检测设备的传感器安装工位、实验室仪器台架的可调支撑点位上应用十分广泛，很多做小型设备改型的结构工程师在做外置检测元件固定时，都会优先选用这类结构形式的支座，核心原因是它兼顾了安装可调性与结构刚性，不需要额外做复杂的支撑补强就能满足常规工位的承重与抗振需求。

　　从实际使用场景来看，这类支座最常出现在光电传感器、接近开关的安装位，或是小型气动元件的转接固定位，立式立板上的腰型孔是整个结构的核心功能设计点，它允许被固定的元件沿着腰型孔的长轴方向做一定范围的位置调整，不需要在安装时一次性对准固定孔位，现场调试时可以根据检测距离、触发位置的实际需求微调元件高度，调整到位后再锁紧紧固件即可，能大幅降低现场安装调试的对位难度，很多现场安装工人反馈，带腰型孔的支座比固定圆孔的支座调试效率能提升40%以上，尤其是在多工位并排安装同类型检测元件的场景下，不需要逐个精准配打孔位，靠腰型孔的调节余量就能统一所有元件的检测高度。

　　底座与立板之间的三角加强筋是结构刚性的核心保障，很多新手工程师在做这类立式支座设计时，容易忽略加强筋的设计，直接将立板垂直焊接或一体成型在底板上，实际使用时一旦受到侧向的碰撞或是设备运行带来的持续振动，立板与底板的连接位置很容易出现应力集中，长期使用会出现连接位置变形甚至断裂的问题。这个结构的三角筋从立板上部一直延伸到底板的远端边缘，将立板承受的侧向载荷直接传导到底板的整个安装平面，大幅降低了连接根部的弯曲应力，哪怕是用普通的Q235板材加工，立板厚度在5mm左右的情况下，承受5kg以内的侧向载荷也不会出现明显的形变，完全能满足常规小型检测元件、小型气动件的承重需求。

　　从安装边界来看，这类支座的底板为矩形平板结构，底板上设置的沉头安装孔用于将整个支座固定在设备的型材架或是安装平台上，沉头孔的设计可以让锁紧螺栓的头部完全沉入底板平面以下，不会出现螺栓头凸起干涉被固定元件安装的问题，底板的安装孔间距适配常规的工业铝型材槽距，不需要额外做转接板就能直接安装在欧标2020、3030型材的槽面上，适配性很强。立板的厚度与底板厚度保持一致，整体结构采用等厚板材加工的话，可以直接用板材折弯焊接成型，也可以采用一体铸造成型，或是用整块铝料铣削加工，不同加工工艺都能实现这个结构，加工成本可控，适合批量生产使用。

　　在设计这类支座的时候，需要重点关注几个尺寸边界：首先是腰型孔的长度，要覆盖实际调试需要的调整行程，常规传感器安装的话，腰型孔长度设置在20-30mm就能满足绝大多数调试需求，过长的腰型孔会降低立板的结构强度，过短则起不到可调的作用；其次是三角加强筋的厚度，一般不小于立板厚度的0.8倍，筋板的斜边角度设置在45度左右最为合理，既不会因为角度过陡导致筋板末端应力集中，也不会因为角度过缓占用过多的安装空间；另外底板的宽度要比立板厚度加上筋板的厚度宽出至少10mm的余量，保证底板在安装时，锁紧螺栓的安装工具不会和立板、筋板产生干涉，现场安装时可以顺利拧紧螺栓。

　　实际使用中，这类支座的表面处理一般根据使用环境选择，常规室内设备使用的话，采用碳钢喷塑或是镀锌处理就能满足防锈需求，如果是在有腐蚀性的环境比如食品加工车间、化工检测工位使用，可以采用304不锈钢材质加工，不需要额外做表面处理就能满足耐腐蚀要求。很多做非标设备设计的工程师，会把这类结构做成通用件存入自己的标准件库，在不同的项目里只要调整整体的长宽高尺寸、腰型孔的大小、底板安装孔的间距，就能快速适配不同的安装需求，不需要每次都重新设计支撑结构，能大幅缩短设计周期。另外要注意的是，立板上的腰型孔边缘需要做倒角处理，避免安装时刮伤被固定元件的安装面，也能让紧固件的垫片更好地贴合在立板表面，锁紧后不会出现松动移位的问题，在有持续振动的设备上使用时，配合防松垫圈锁紧，就能完全满足长期使用的可靠性要求，不会因为设备振动导致元件位置偏移，影响设备的正常运行。
