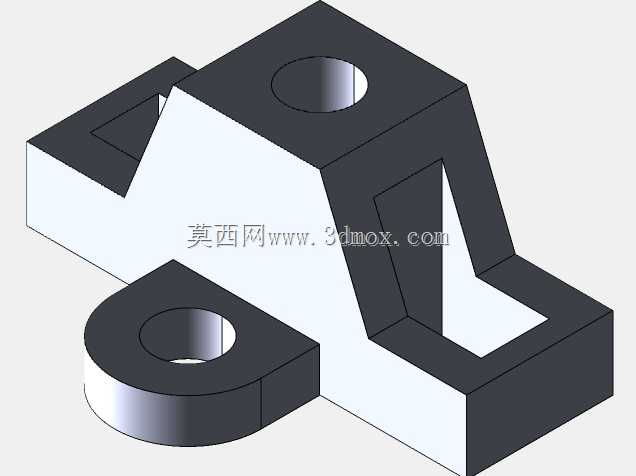

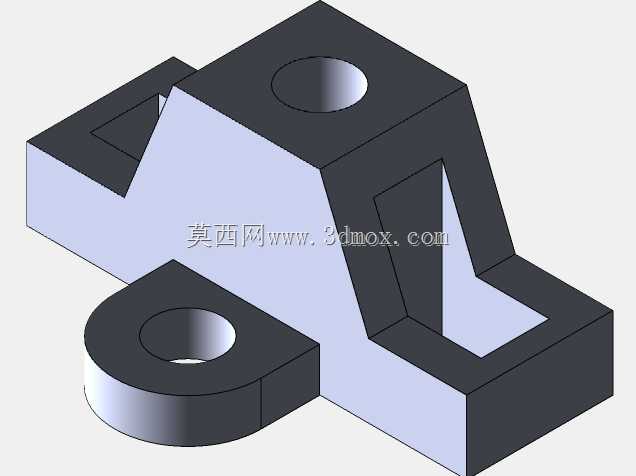

带双安装孔位的L型支撑连接构件

　　这类带双安装孔位的L型支撑连接构件，多应用在工业传感检测单元的辅助安装工位上，作为传感器与设备主框架之间的过渡承载结构，承担着固定检测元件、抵消设备运行振动、保证检测位置精度的核心作用。在自动化生产线的物料到位检测、工位位置校验、工件尺寸预检环节中，这类支撑件需要长期承受设备启停带来的往复冲击，同时还要保证传感器的安装基准不发生偏移，因此结构设计上做了多处针对性的强化处理。从结构布局来看，构件主体采用L型折角承载结构，两个垂直方向的安装面分别对应设备机架安装侧与传感器固定侧，其中一侧延伸出带同轴通孔的圆形凸台结构，该凸台的通孔为光孔设计，可穿过传感器的探测端头或者固定螺栓，凸台厚度经过计算预留，既保证螺栓锁紧时的螺纹啮合长度，

　　又不会过度增加构件整体重量。另一侧的方形安装块上同样开设同轴通孔，用于穿装锁紧螺栓将整个构件固定在设备型材或者安装板上，两个安装孔的轴线保持平行，孔位周边都做了局部加厚处理，避免螺栓锁紧时应力集中导致安装面开裂。折角位置设计了三角形加强筋结构，筋板从垂直安装面的顶部一直延伸到水平安装面的端部，筋板厚度与主体壁厚保持一致，有效提升折角位置的抗弯折能力，当构件承受侧向载荷时，加强筋可以将应力均匀分散到两个安装面上，避免长期受载出现折角变形。构件的所有棱边都做了小尺寸倒角处理，既可以去除加工过程中产生的毛刺锐边，避免安装作业时划伤操作人员，也能减少应力集中点，提升构件的疲劳强度。在安装边界设计上，

　　水平安装面的底面与垂直安装面的背面都设计为精加工基准面，平面度控制在合理公差范围内，保证安装后与配合面完全贴合，不会出现安装倾斜导致的传感器检测角度偏差。圆形凸台的外圆尺寸与方形安装块的边长做了匹配设计，不会出现相邻安装部件的干涉问题，两个安装孔的中心距经过反复校核，适配市面上多数常用规格的接近式、光电式传感器的安装尺寸，不需要额外加工转接板就可以直接完成装配。这类构件在实际使用中，通常采用铝合金或者工程塑料加工成型，铝合金材质的构件多用于有较高强度要求、环境温度波动较大的工业车间场景，工程塑料材质的构件则多用于有绝缘要求、载荷较小的检测工位，两种材质的构件结构尺寸完全一致，可以根据现场工况直接互换。在建模过程中，

　　优先以安装基准面作为草图绘制的起始基准，先拉伸生成主体的L型基体，再分别拉伸两个安装侧的凸台结构，之后切除生成两个安装通孔，最后添加加强筋与倒角特征，整个建模过程完全遵循实际加工的工艺顺序，特征树逻辑清晰，后续如果需要调整孔位尺寸、加强筋厚度或者安装面大小，只需要修改对应草图的尺寸参数就可以快速完成变型设计，不需要重构整个模型。在实际装配验证中，这类支撑件的安装孔位公差采用间隙配合设计，既可以保证螺栓顺利穿装，又不会因为间隙过大导致安装位置偏移，构件的整体高度控制在常规传感器安装的常用高度范围内，不需要额外加装垫片就可以满足多数检测场景的高度要求，当需要调整检测高度时，也可以在安装面下方加装不同厚度的调整垫片来实现，构件本身的结构强度完全可以承受调整垫片带来的附加载荷，不会出现压溃变形的问题。
