双层L型铝型材设备支撑机架结构

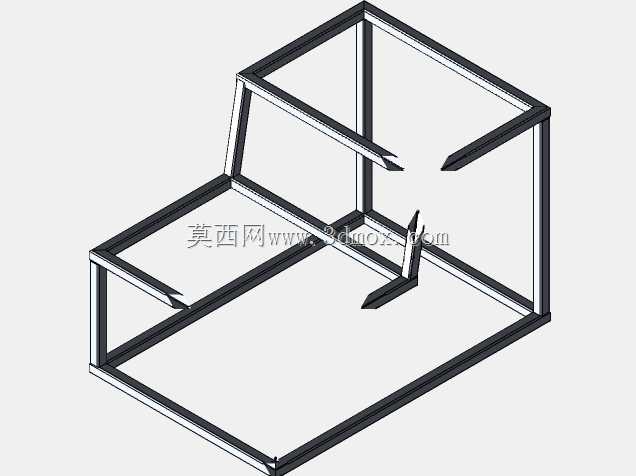

　　这套L型双层钢结构支撑框架，在工业现场的应用场景覆盖非常广，从自动化产线的传感器安装基座、小型检测设备的承载台，到实验室测试工位的置物架、车间零散工装的临时挂载架都能适配，甚至部分轻型输送线的端部转接架也会采用类似结构做主体支撑。不同于常规的矩形方正机架，这套结构特意做了高低层的L型落差设计，低层区域预留了更大的上部开放空间，方便操作人员在框架前侧完成工件取放、接线调试、传感器校准等操作，不会被上层横梁遮挡操作视线，也避免了常规等高框架在人机交互工位容易碰头、操作空间局促的问题。从结构设计逻辑来看，整个框架全部采用标准工业铝型材或者等边角钢拼接，所有连接节点都在型材的端面或者槽口位置，没有额外的焊接工序，

　　现场组装的时候只需要用配套的角件、螺栓就能完成全部装配，不需要专门的焊接设备，后期如果需要调整层间距、拓展安装位，只需要松开对应位置的螺栓就能挪动横梁位置，改造灵活性远高于焊接式机架。框架的型材选型上，主支撑立柱采用的是4040系列标准型材，壁厚不低于2mm，能够保证单侧承载50kg以内的设备不会出现明显形变，横向的承载横梁和立柱采用同规格型材，在高低层衔接的位置额外增加了斜向加强筋？不对，看模型的结构，是在高低层的转角位置做了型材的切角对接，保证横梁和立柱的连接面完全贴合，避免应力集中在连接螺栓上。实际安装的时候，整个框架的底部可以选配脚轮或者可调脚杯，如果是需要固定在工位上的场景，就装可调脚杯，调整水平度之后就能稳定放置，

　　地面不平整的情况下也能通过脚杯的调节螺纹把框架台面调至水平，保证上面安装的传感器、检测设备不会因为框架倾斜出现测量误差；如果是需要经常挪动的场景，换成带刹车的万向脚轮，推到指定位置踩下刹车就能固定，适配多工位轮换使用的需求。从安装边界来看，这套框架的低层区域进深大概在600mm左右，宽度在800mm左右，高度在400mm，足够放置常规的传感器控制盒、小型工控机或者待检测的工件，上层区域的高度比低层高出500mm左右，宽度和低层保持一致，进深比低层少200mm，刚好留出前侧的操作空间，上层可以安装显示屏、报警灯、多联传感器的安装支架，或者放置小型的检测仪器，上下层之间的走线可以顺着型材的内置槽口布置，不需要额外走明线，

　　整个框架外观整洁，也能避免线缆被工件剐蹭出现破损。在做结构受力校核的时候，要重点关注高低层衔接位置的连接强度，因为上层框架的所有载荷都会通过转角位置的连接节点传递到低层立柱上，所以这个位置的连接螺栓要采用8.8级以上的内六角螺栓，每个连接点至少布置2颗螺栓，避免长期受载之后出现连接松动、框架歪斜的问题。另外，框架的所有型材端面都要装配套的端盖，一方面是避免型材槽口积灰，另一方面也能防止操作人员被型材的尖锐端面划伤，符合车间的安全防护要求。如果是用于传感器安装的场景，还可以在框架的横梁上加装T型螺母，传感器的安装支架直接通过T型螺母固定在型材槽内，不需要在型材上打孔，调整传感器位置的时候只需要松开螺母就能沿着横梁滑动，位置校准非常方便，比焊接式的机架要灵活很多。这套结构没有多余的冗余设计，所有型材的长度都是根据实际安装需求裁切，没有浪费材料，整体重量也比较轻，两个人就能轻松搬动，适合在各类轻型设备支撑、工位改造项目中使用，不管是新做设备的配套机架，还是老工位的升级改造，都能直接参考这个结构做尺寸调整，适配不同的安装空间需求。
