高精度渐开线圆柱排挡齿轮结构设计

　　这款排挡齿轮属于动力传动系统的核心啮合部件，主要应用于需要精准挡位切换、稳定扭矩传递的变速机构场景中，常见于小型动力设备、精密传动装置以及需要多级变速的机械单元内部，承担着转速匹配、扭矩传递、挡位锁止的核心作用。从实际使用场景来看，这类齿轮在换挡机构中需要同时承受交变接触应力与瞬时冲击载荷，齿部的啮合精度直接决定了换挡过程的顺畅度，以及传动过程中的噪音水平、传动效率与使用寿命。

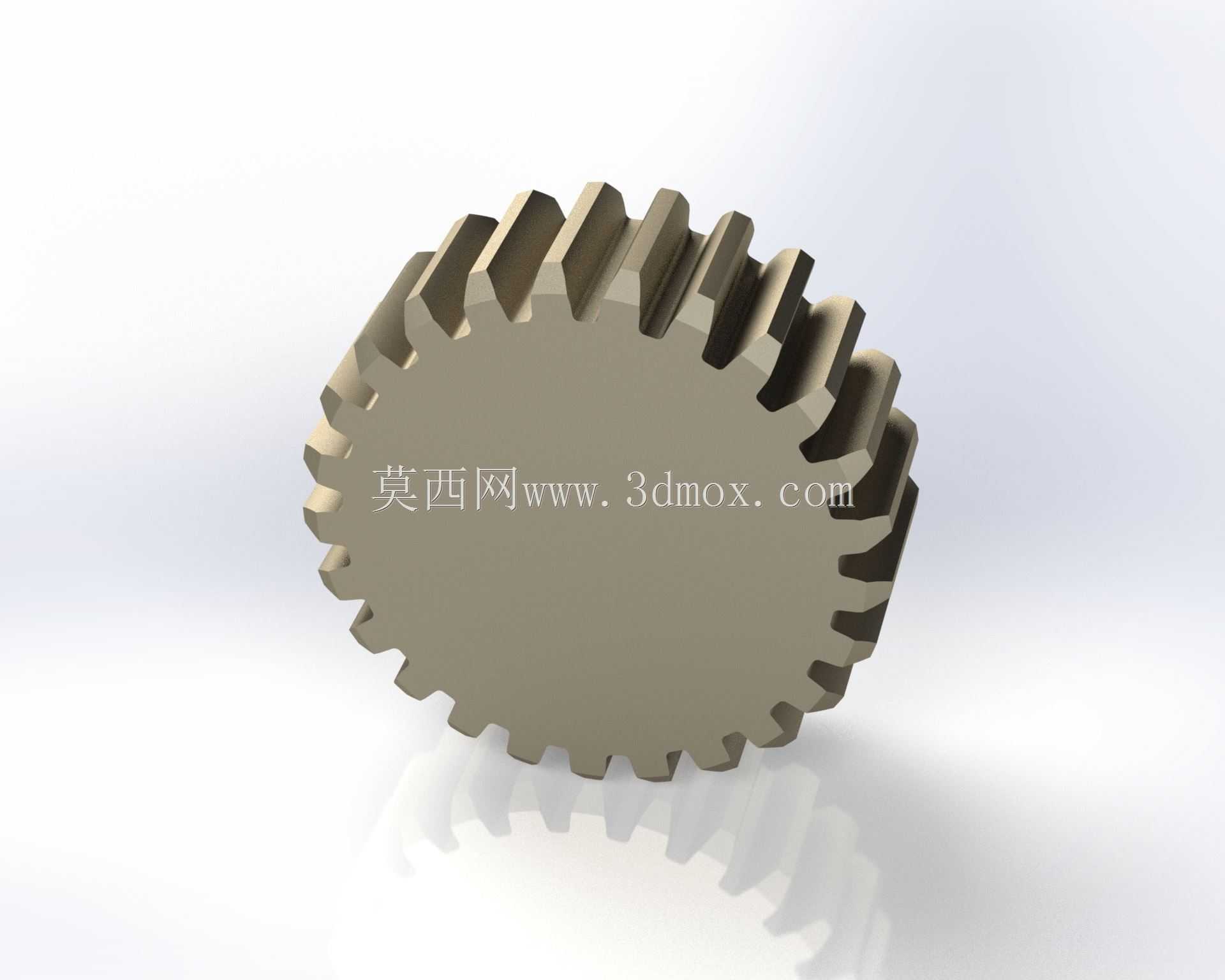

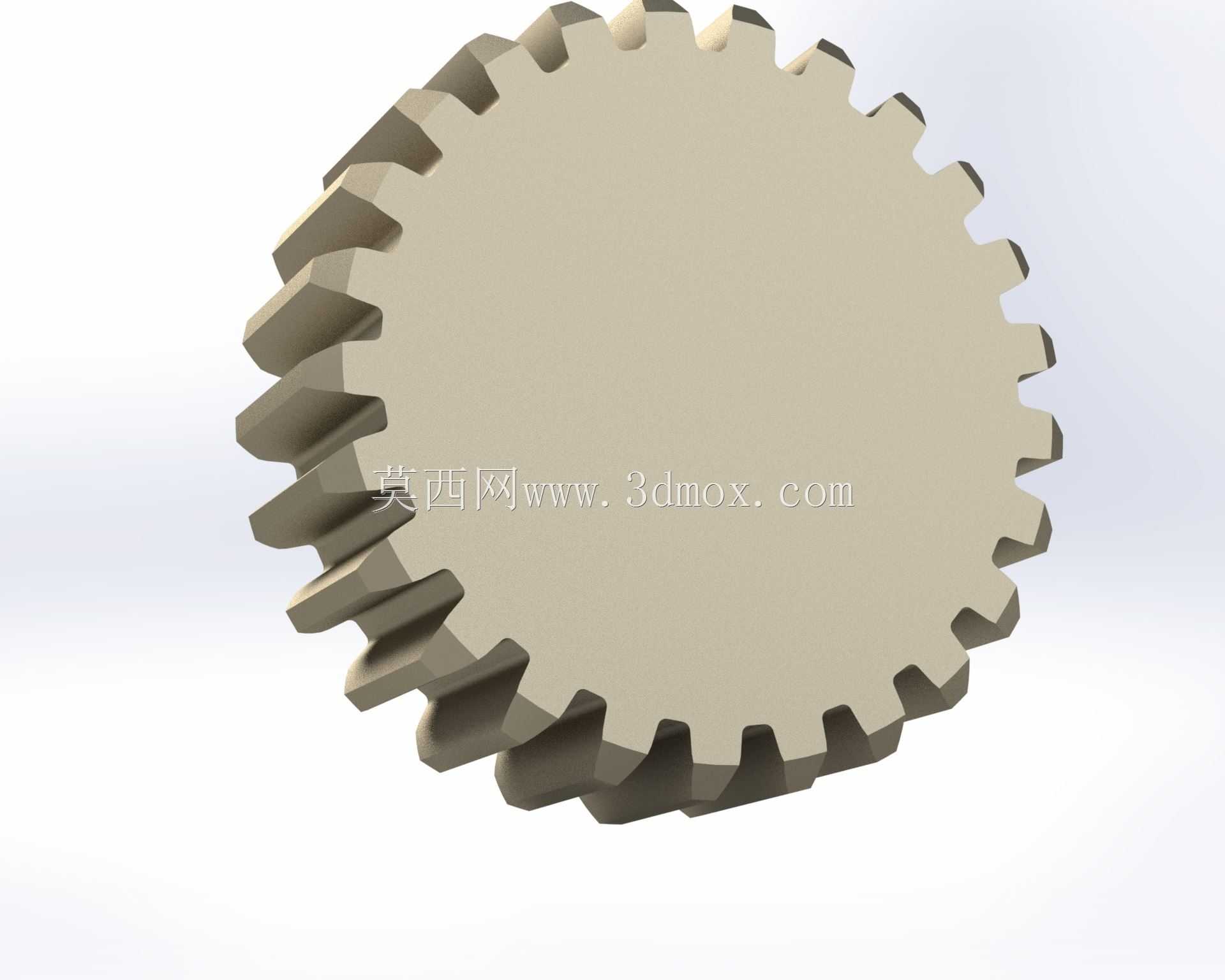

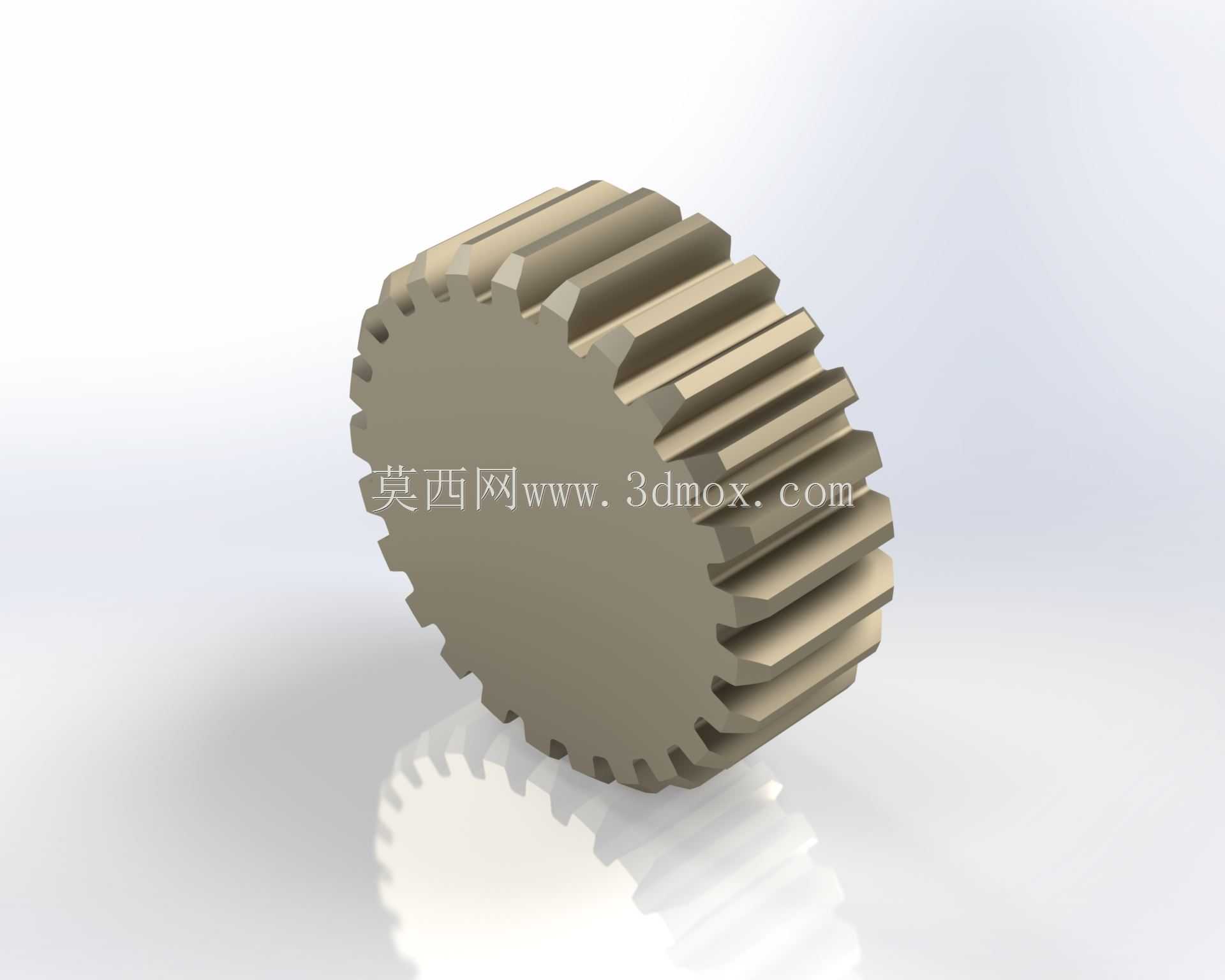

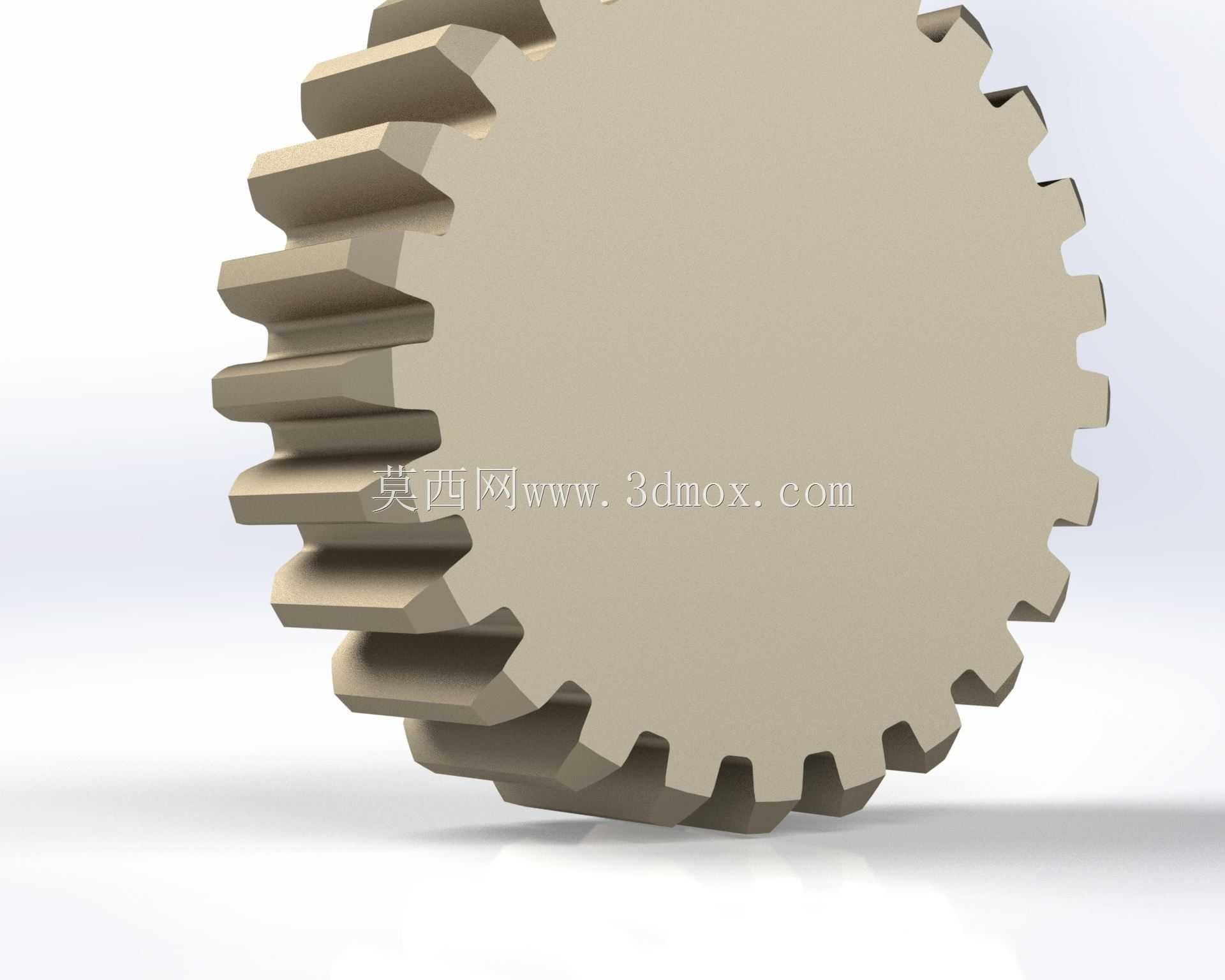

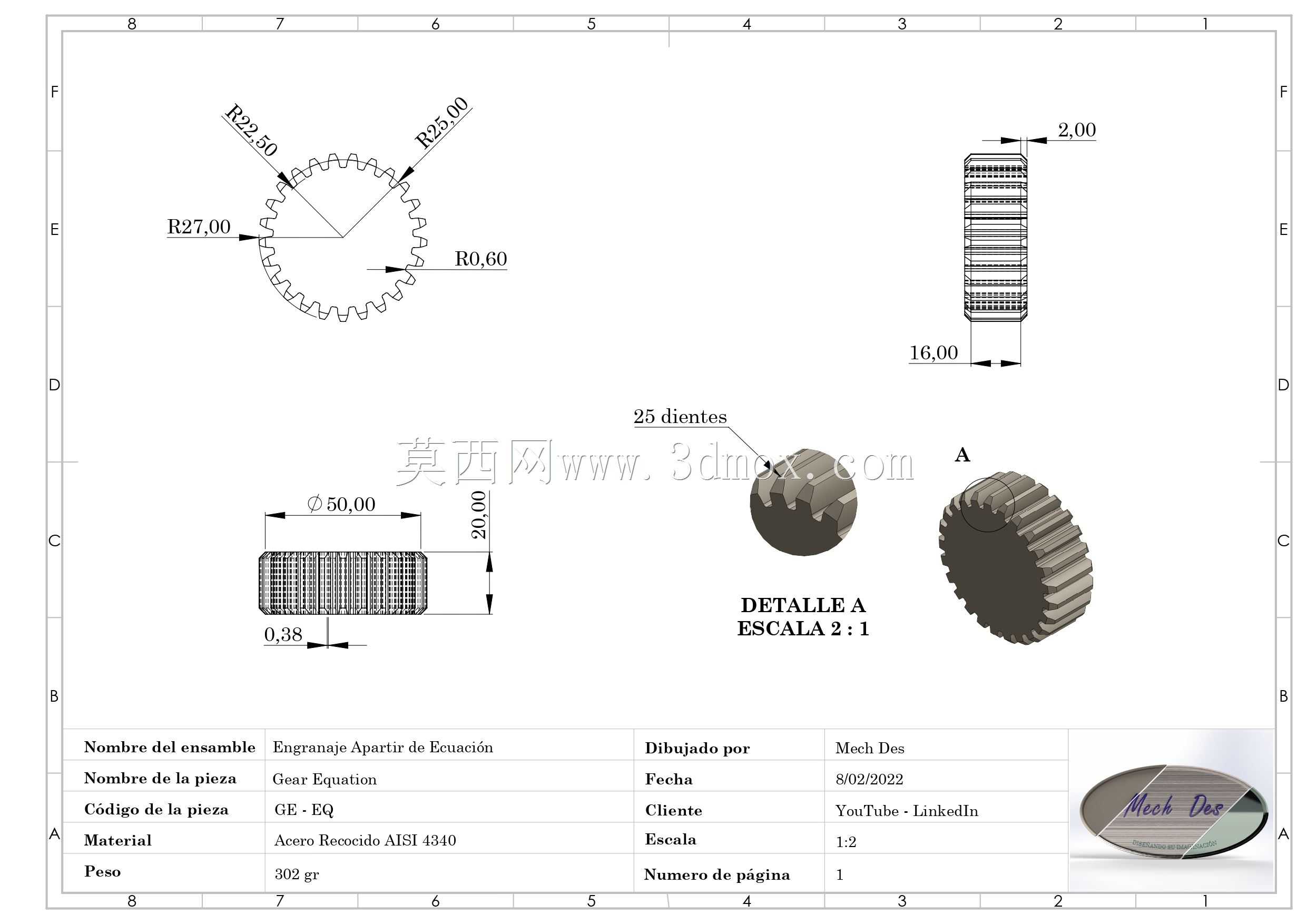

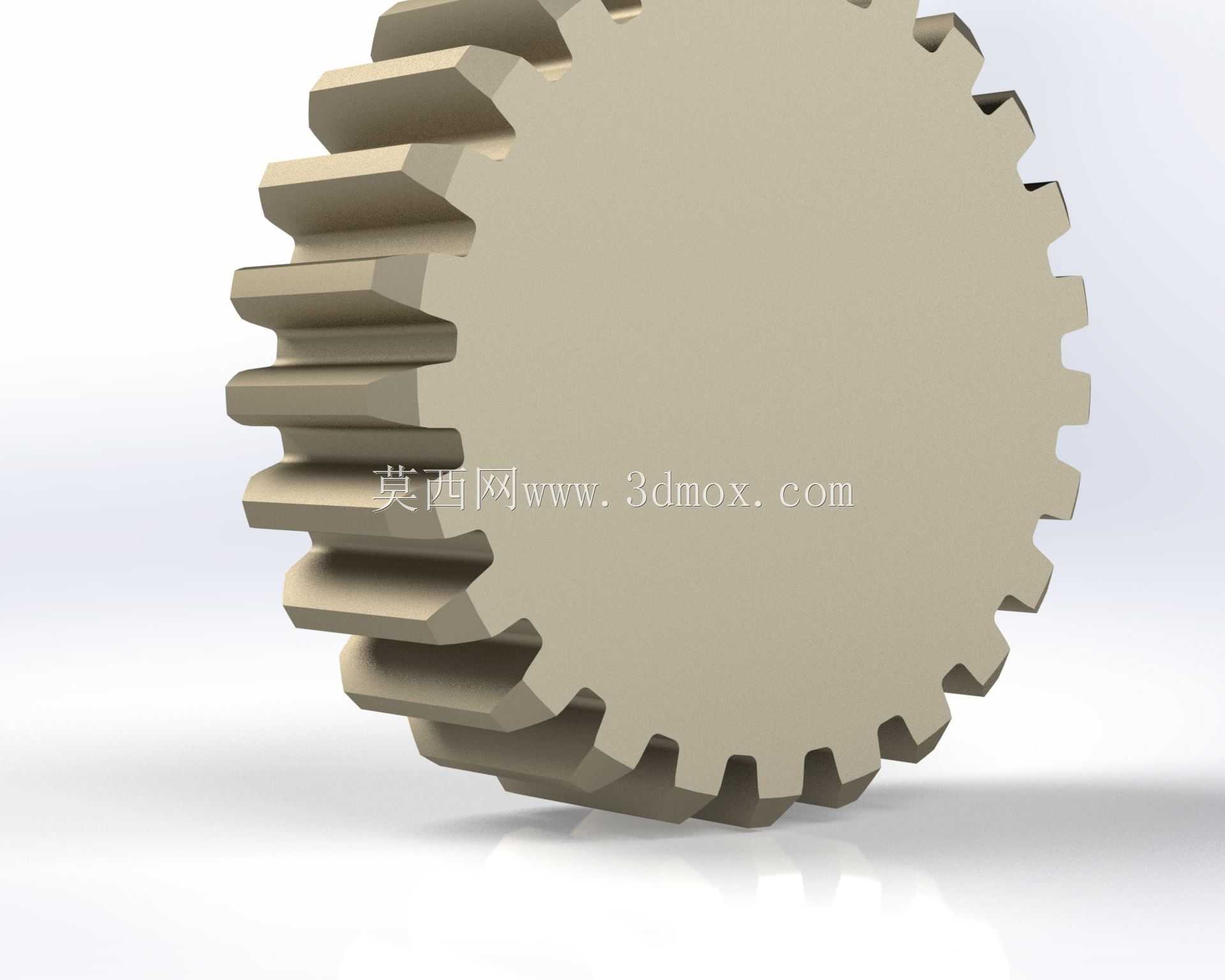

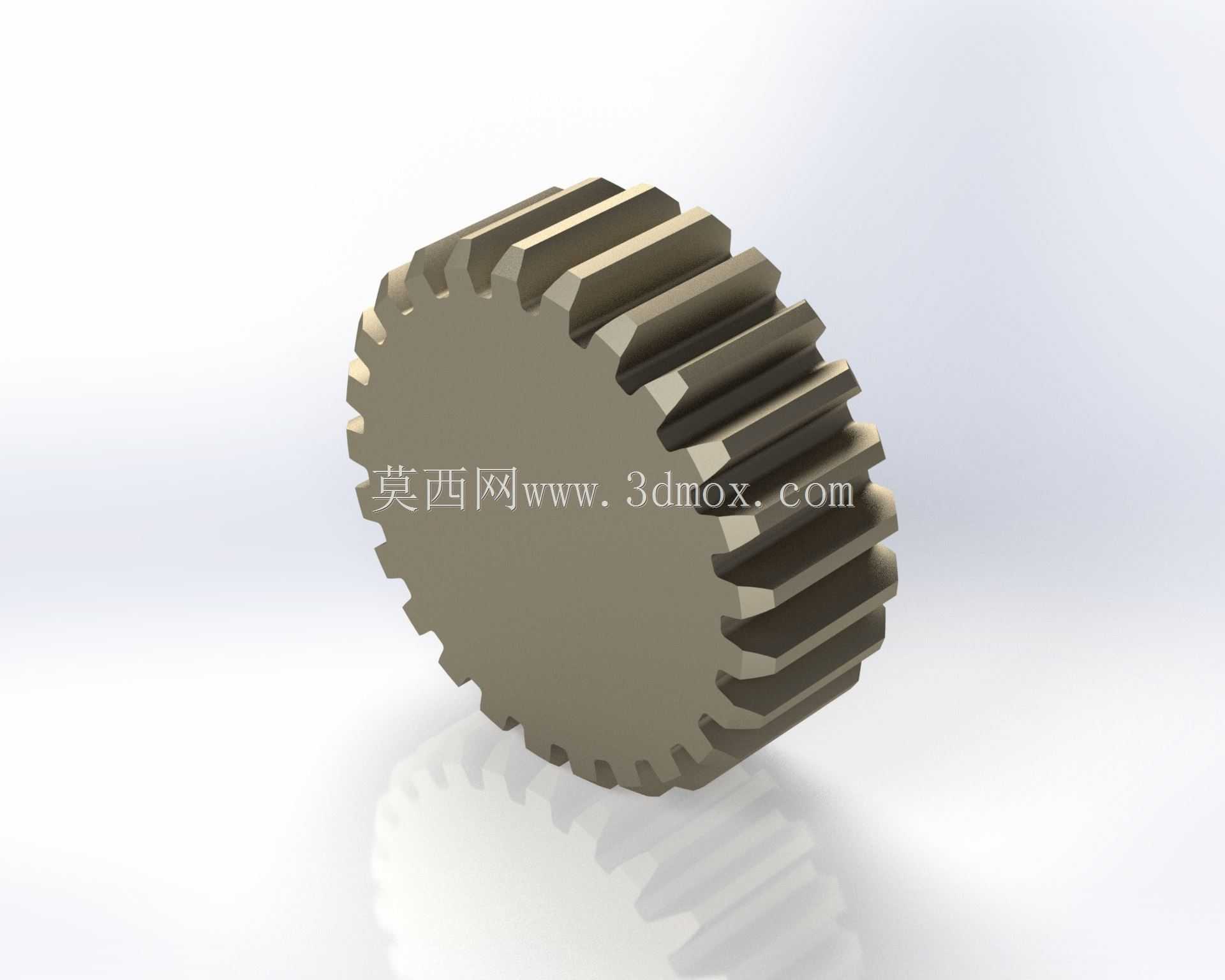

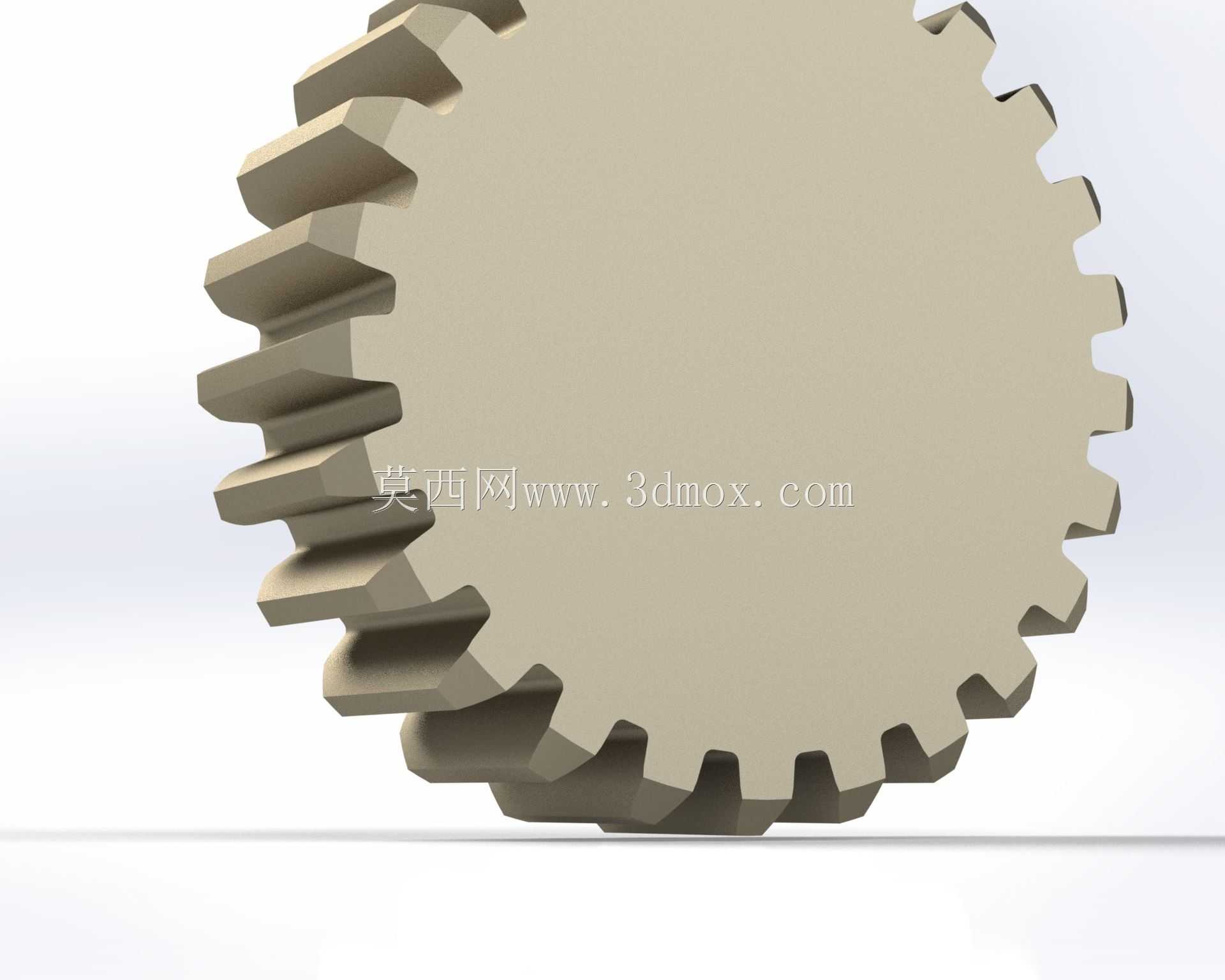

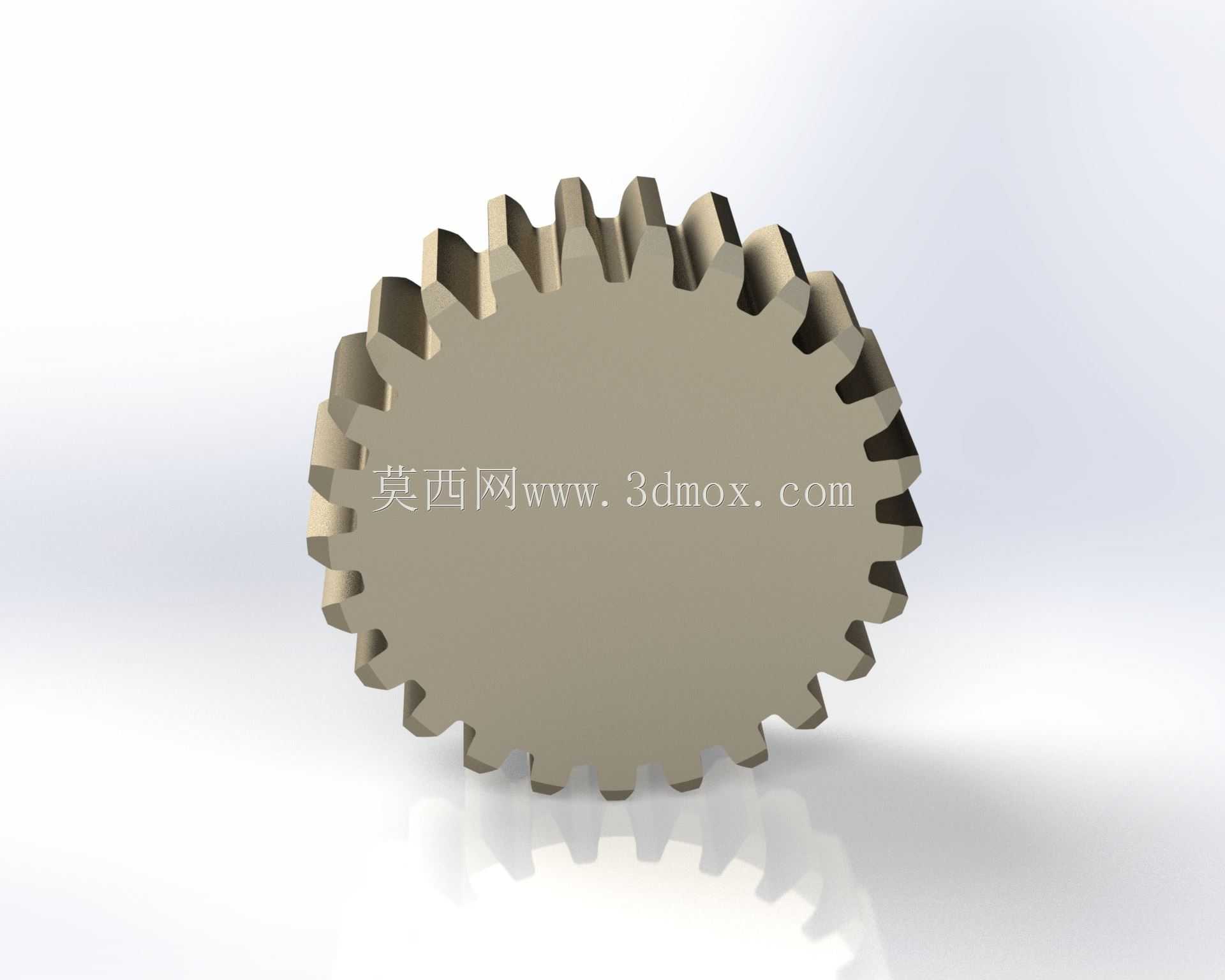

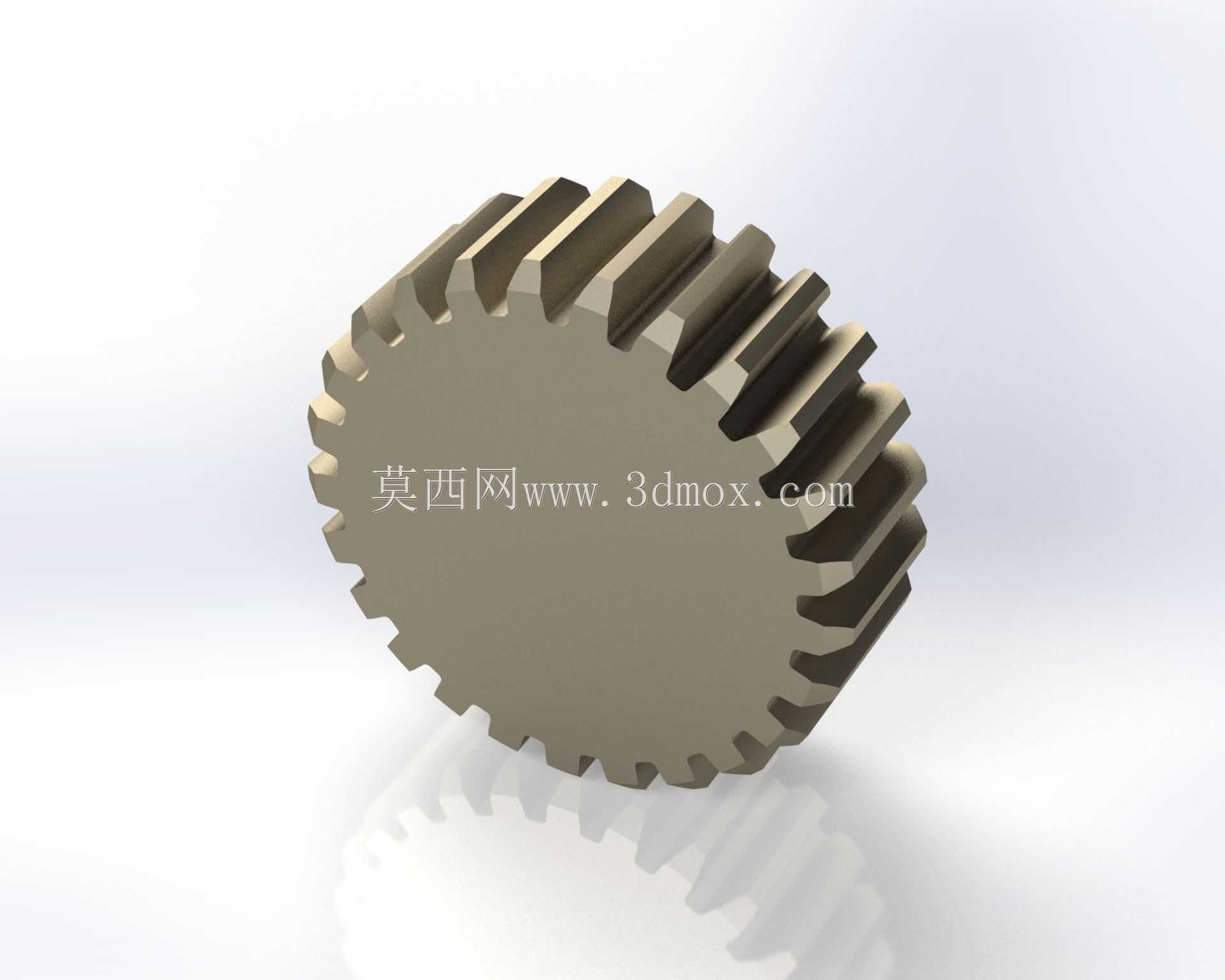

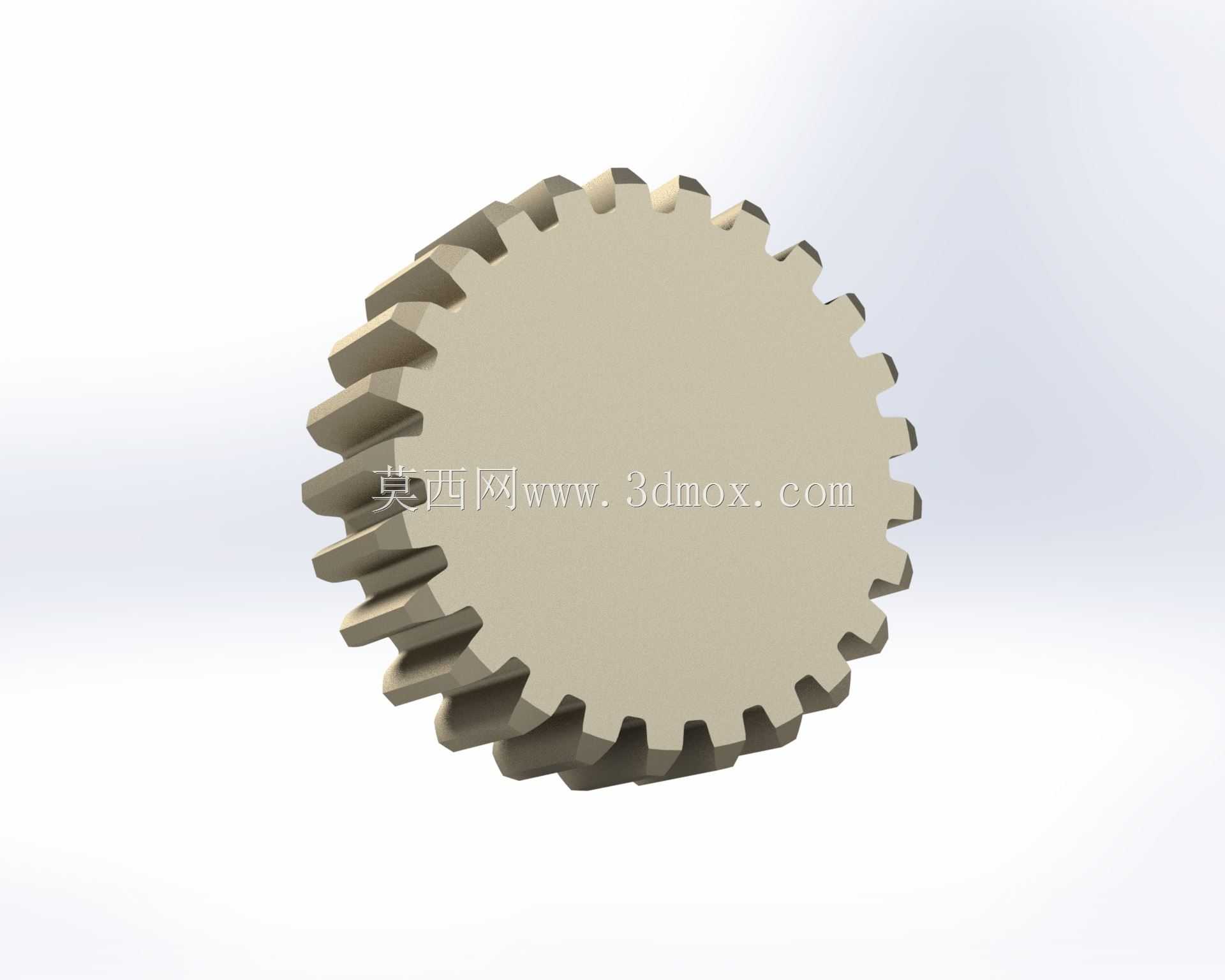

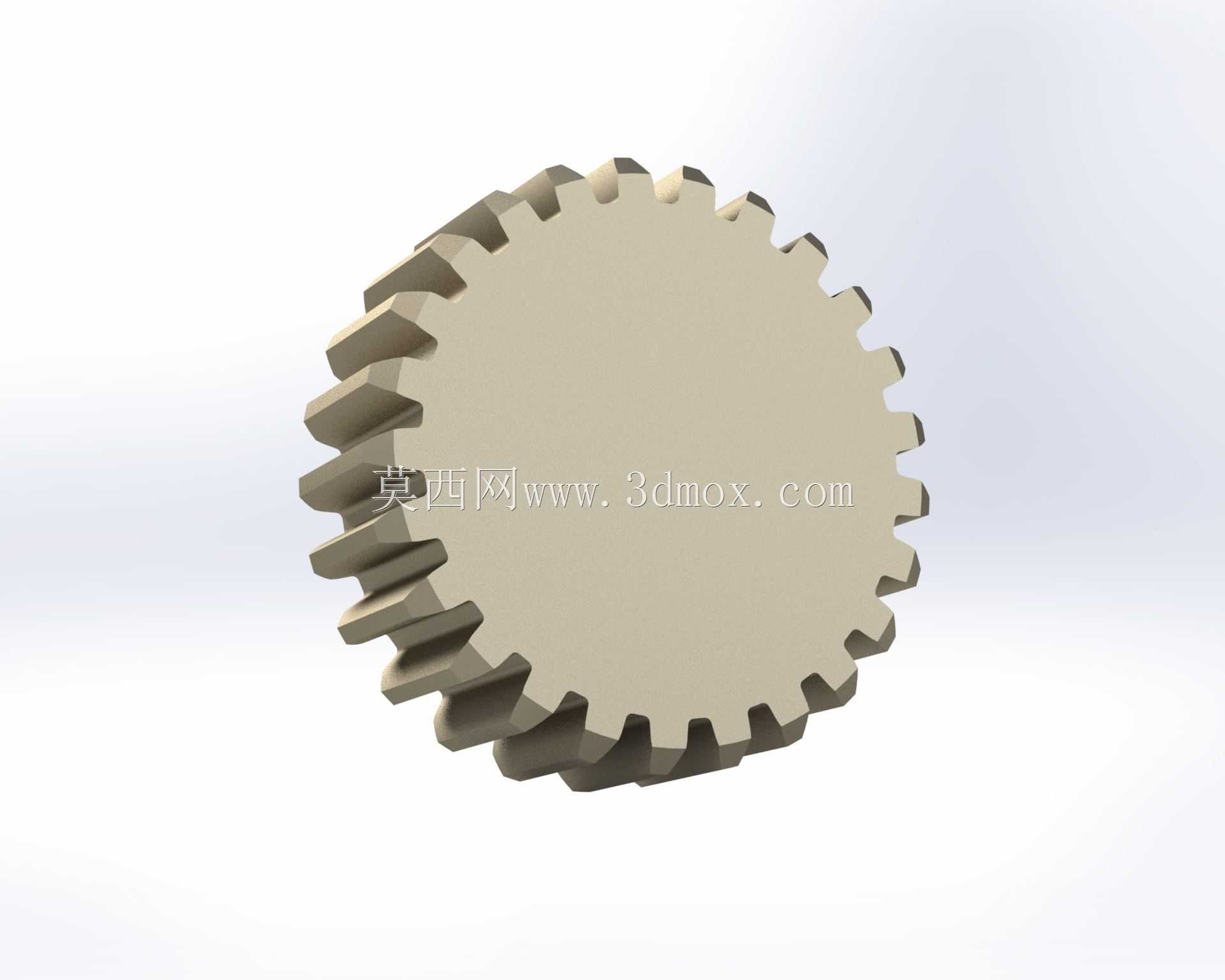

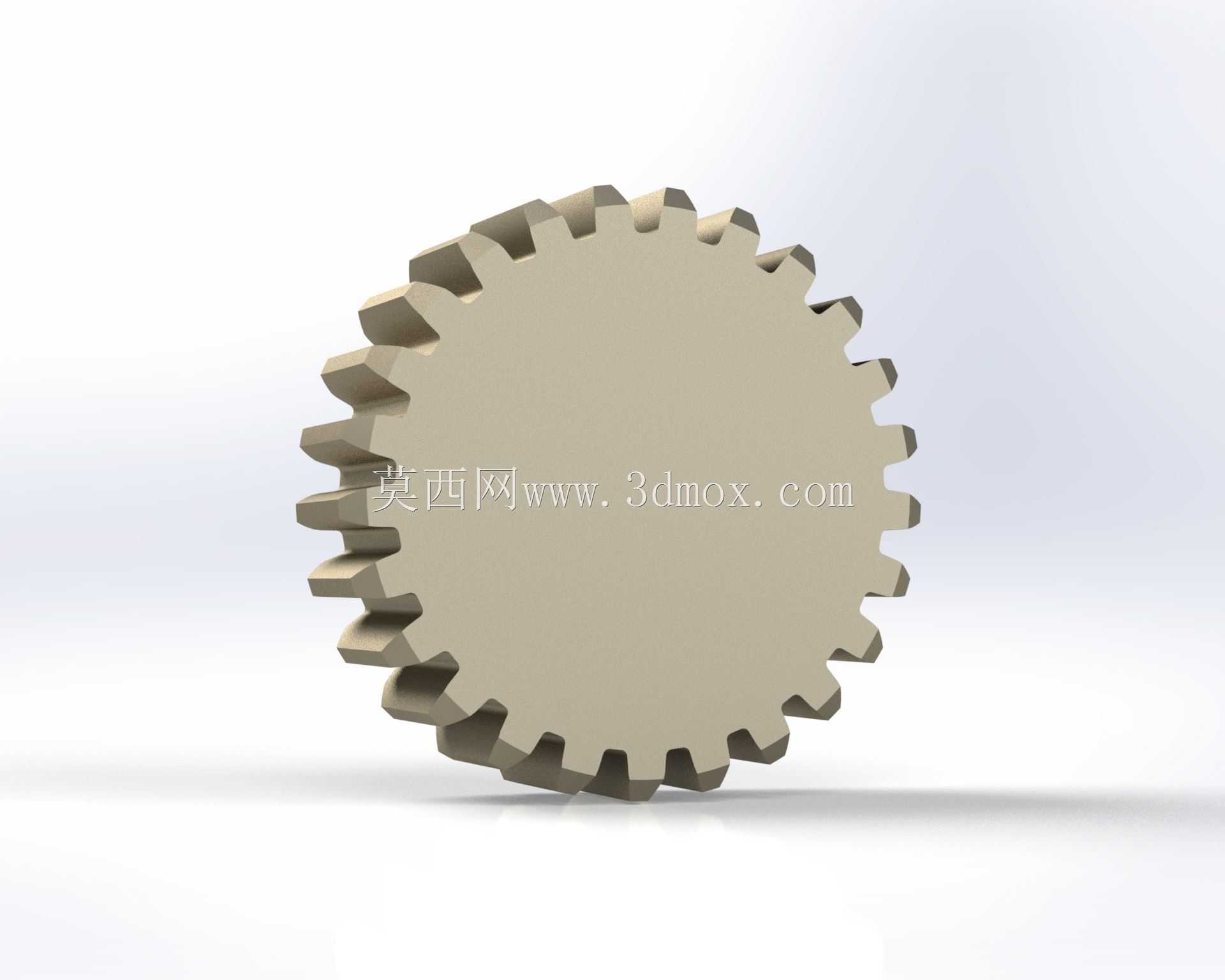

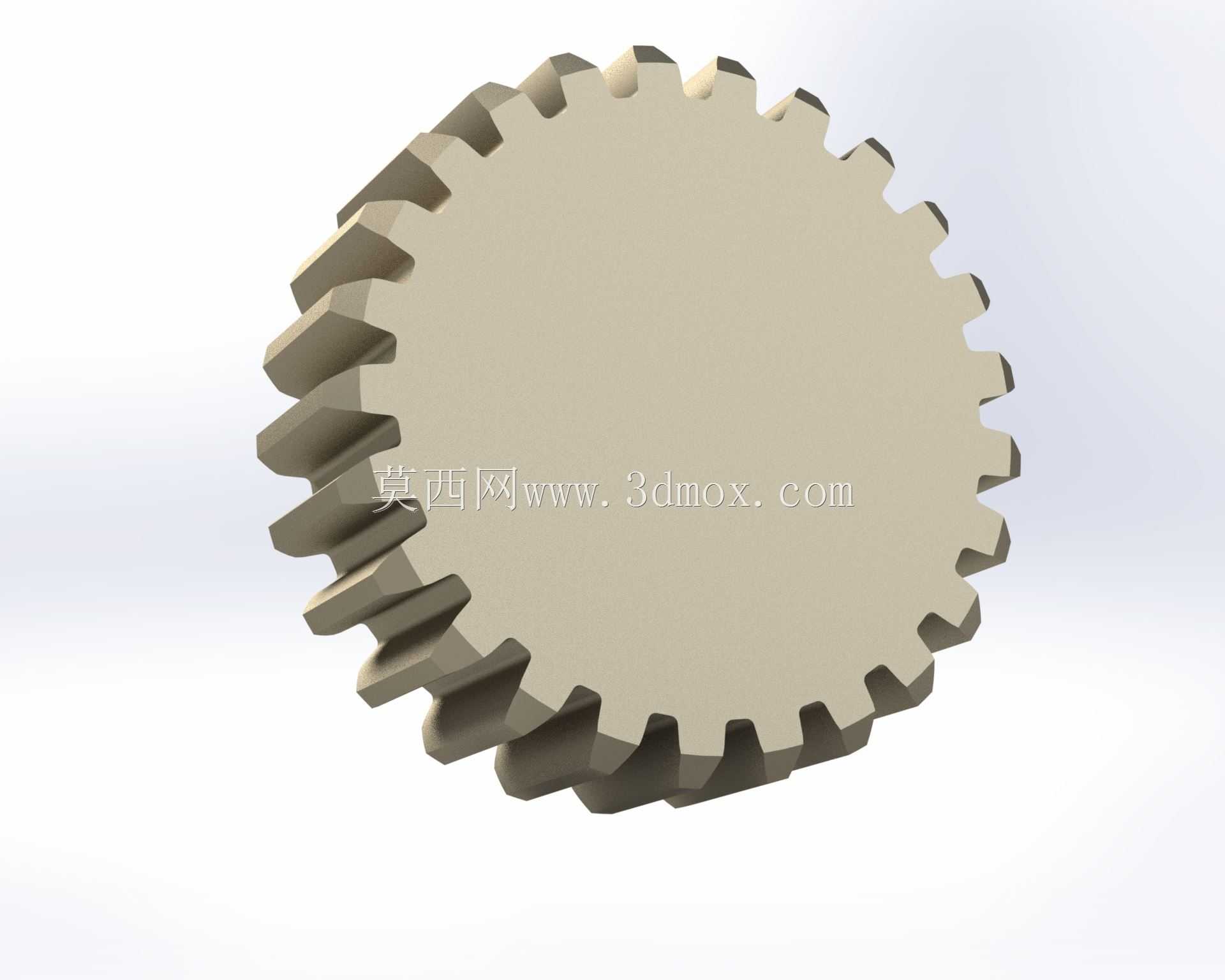

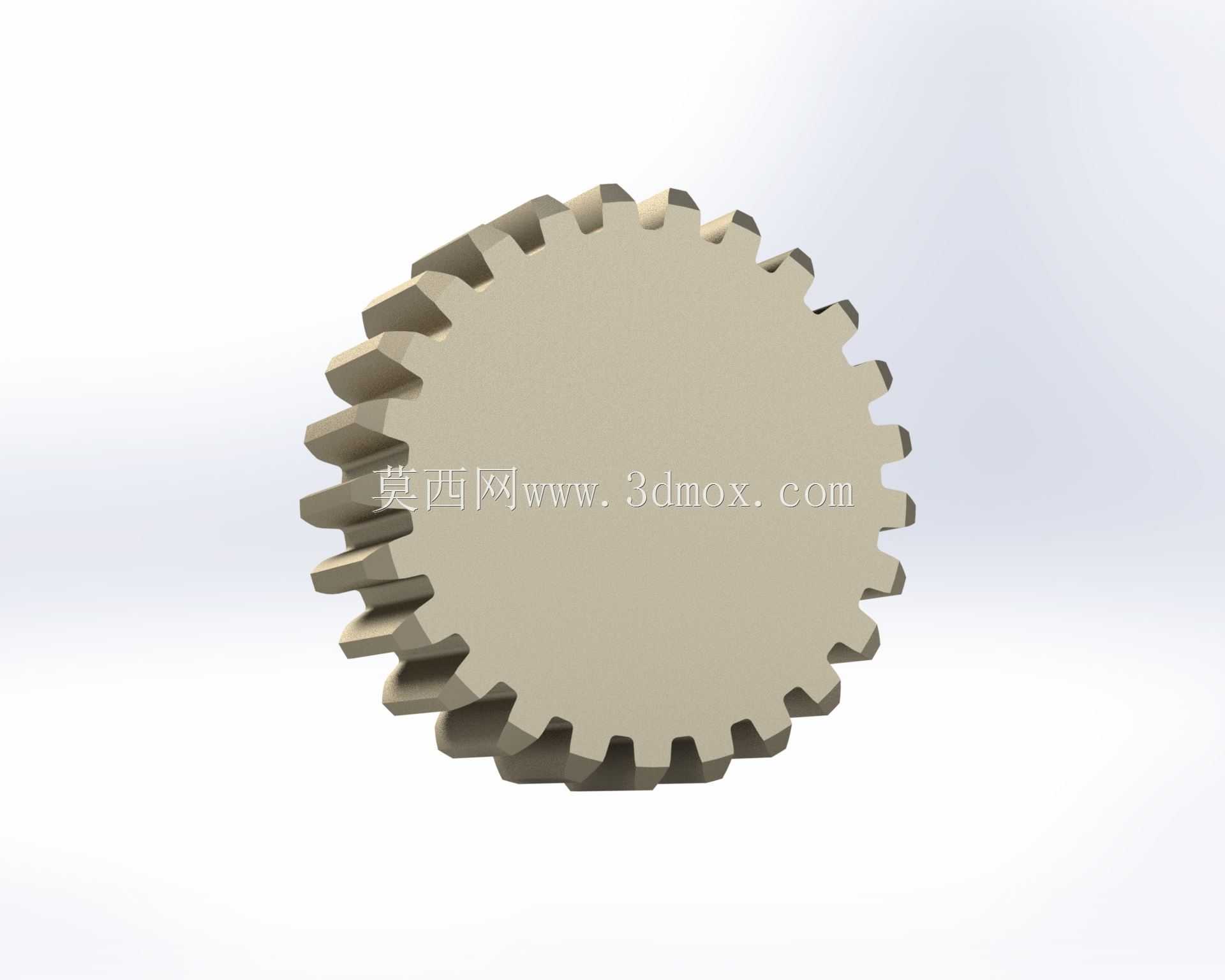

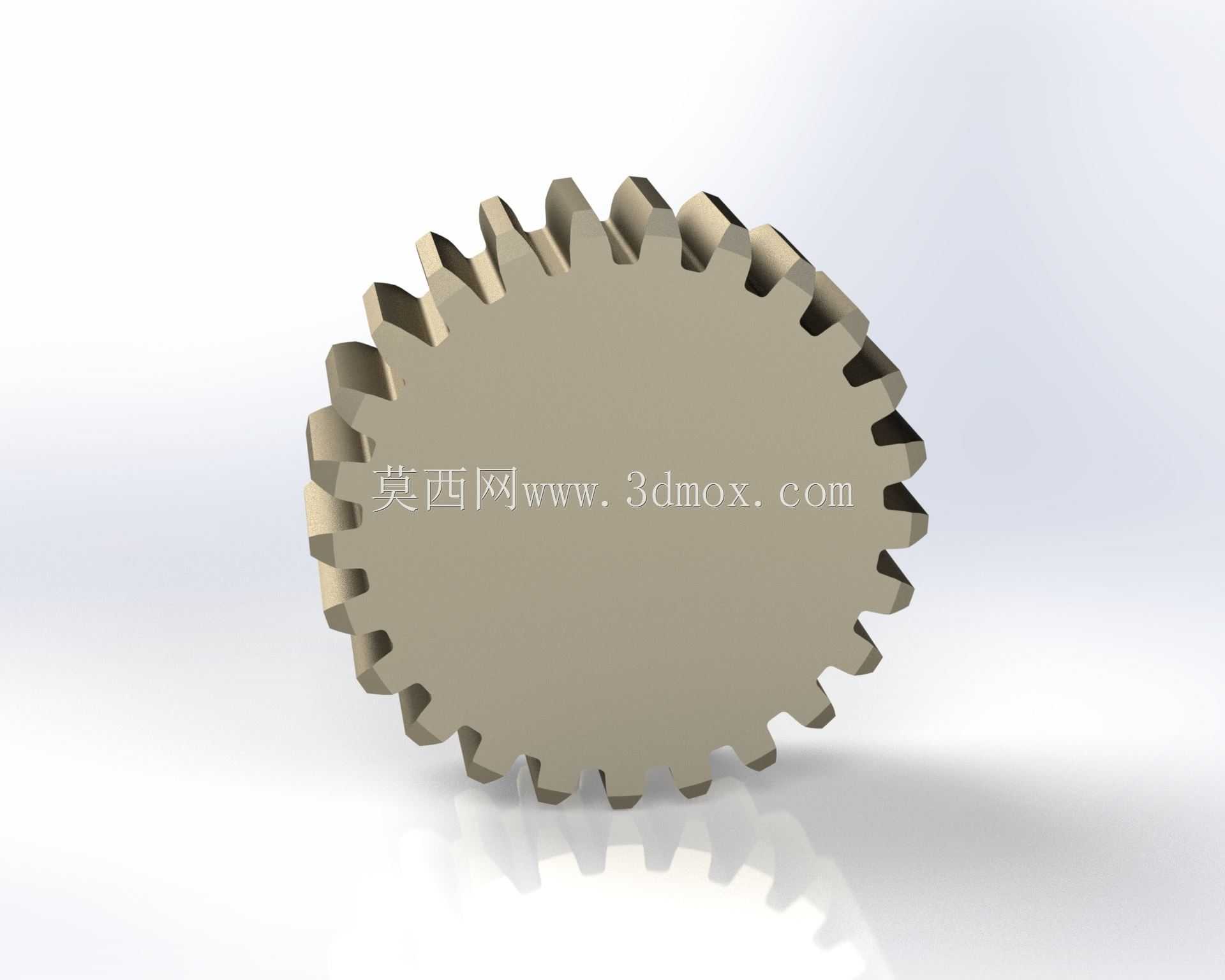

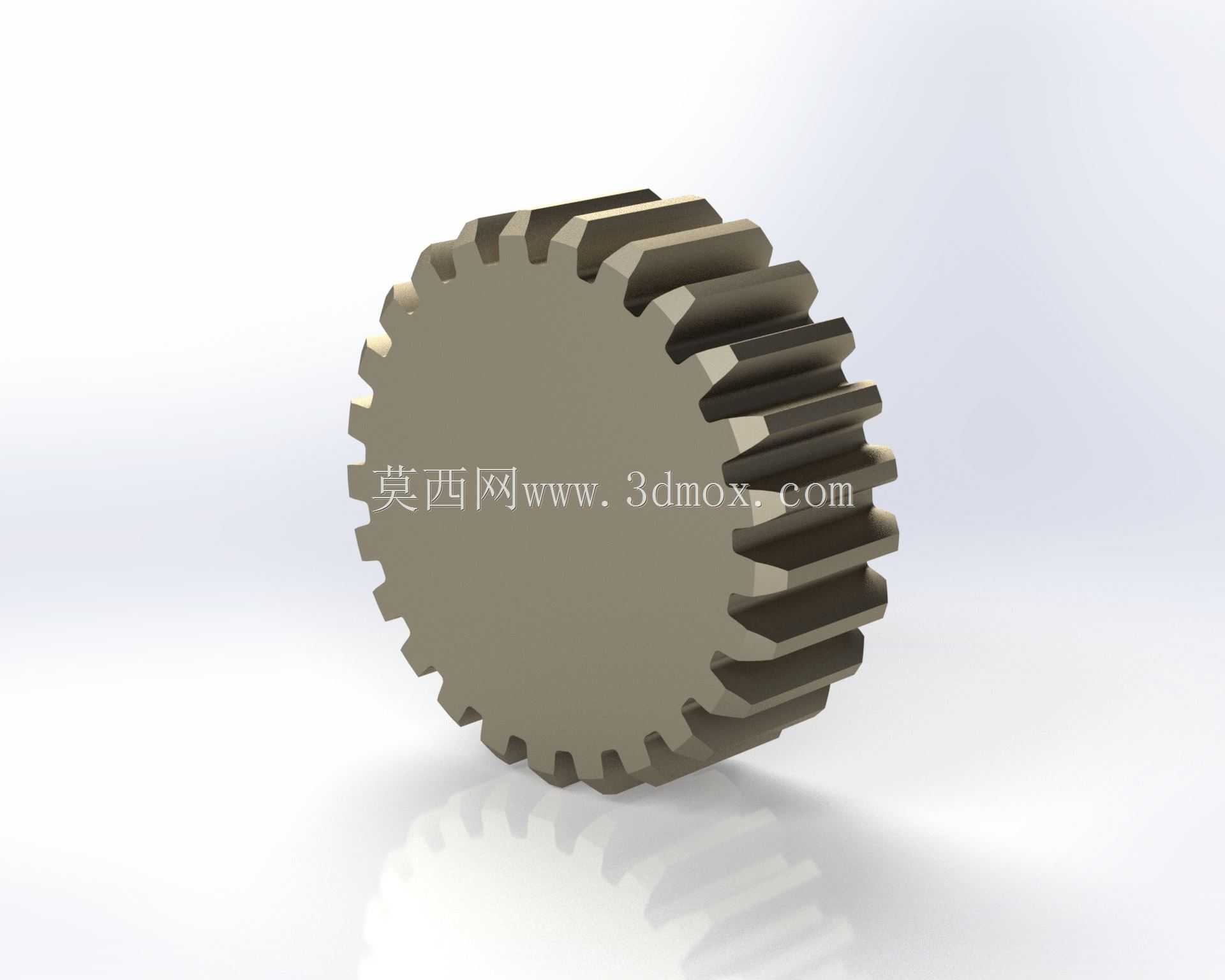

　　设计过程中首先围绕啮合特性确定齿形参数，齿顶圆、齿根圆的圆弧过渡经过反复校核，齿根R0.60的圆角设计是为了降低齿根应力集中系数，避免长期交变载荷下出现齿根断裂的失效问题，齿顶的R2.5、R22.5、R27.0等圆弧参数，是结合渐开线啮合轨迹做的修形处理，能够减少齿轮啮合时的入啮冲击，降低传动噪音，避免齿顶棱边与配对齿面发生刮擦。齿轮齿数设定为25齿，采用2:1的局部放大比例做细节标注，能够清晰呈现齿形的加工精度要求，齿宽方向的尺寸16.00，配合端部2.00的定位台阶，能够在装配时快速实现轴向定位，不需要额外调整轴向间隙，适配安装轴径为Φ50.00，齿部总宽度20.00，其中有效啮合齿宽为16.00，两端预留的台阶结构既可以作为装配定位面，也能够避免齿轮端面与相邻传动部件发生摩擦干涉。

　　从安装边界来看，齿轮内孔与传动轴采用间隙配合，装配时需要保证齿面与轴线的垂直度公差控制在合理范围内，否则会出现偏载啮合，导致局部齿面过早磨损。齿面的加工精度需要满足平稳传动要求，齿向误差、齿形误差都控制在中等精度等级，既能够满足常规传动场景的使用需求，也不会过度提升加工成本。齿轮的齿距累积误差经过校核，能够保证在连续旋转过程中传动比波动控制在允许范围内，避免变速过程中出现卡顿、跳挡的问题。

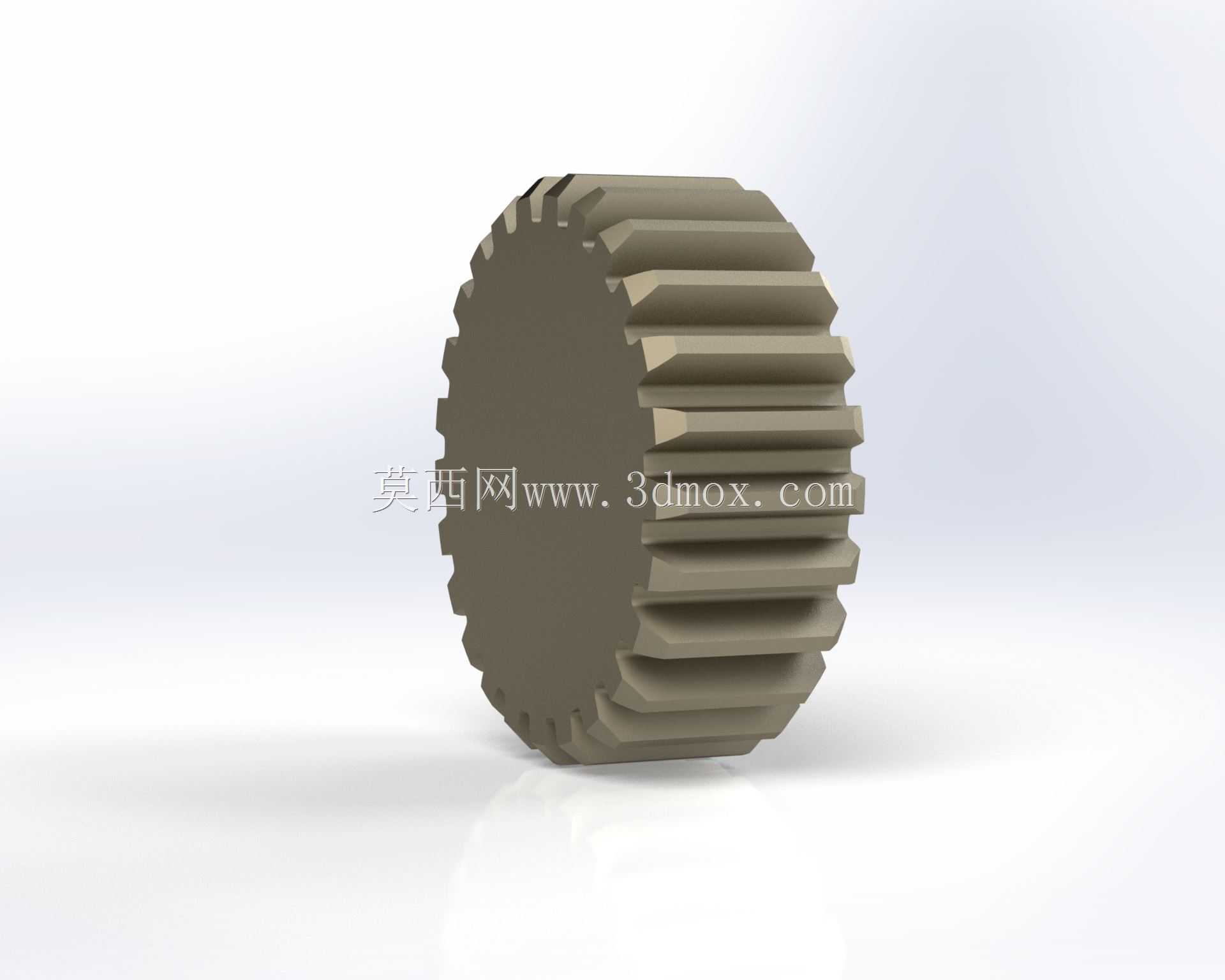

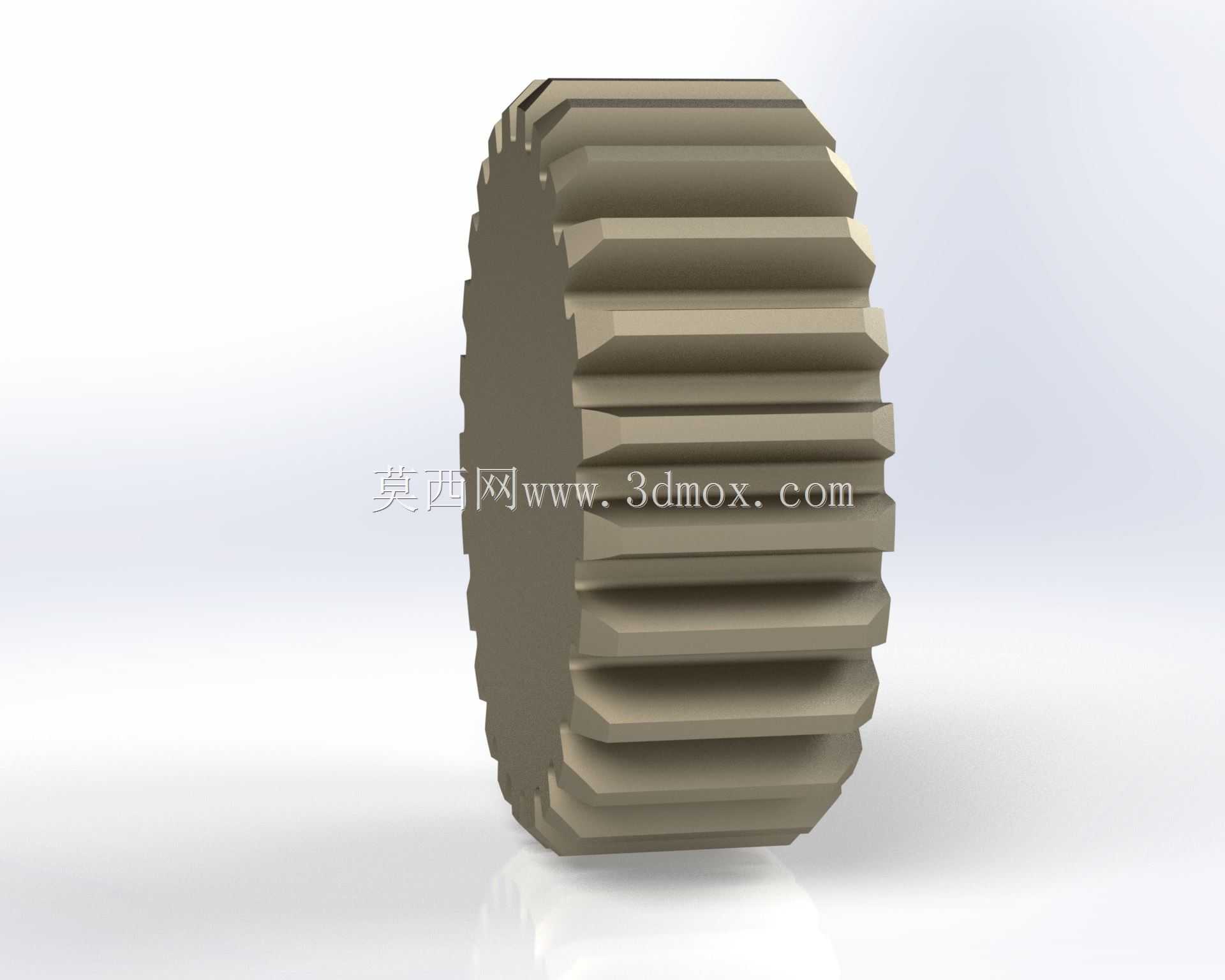

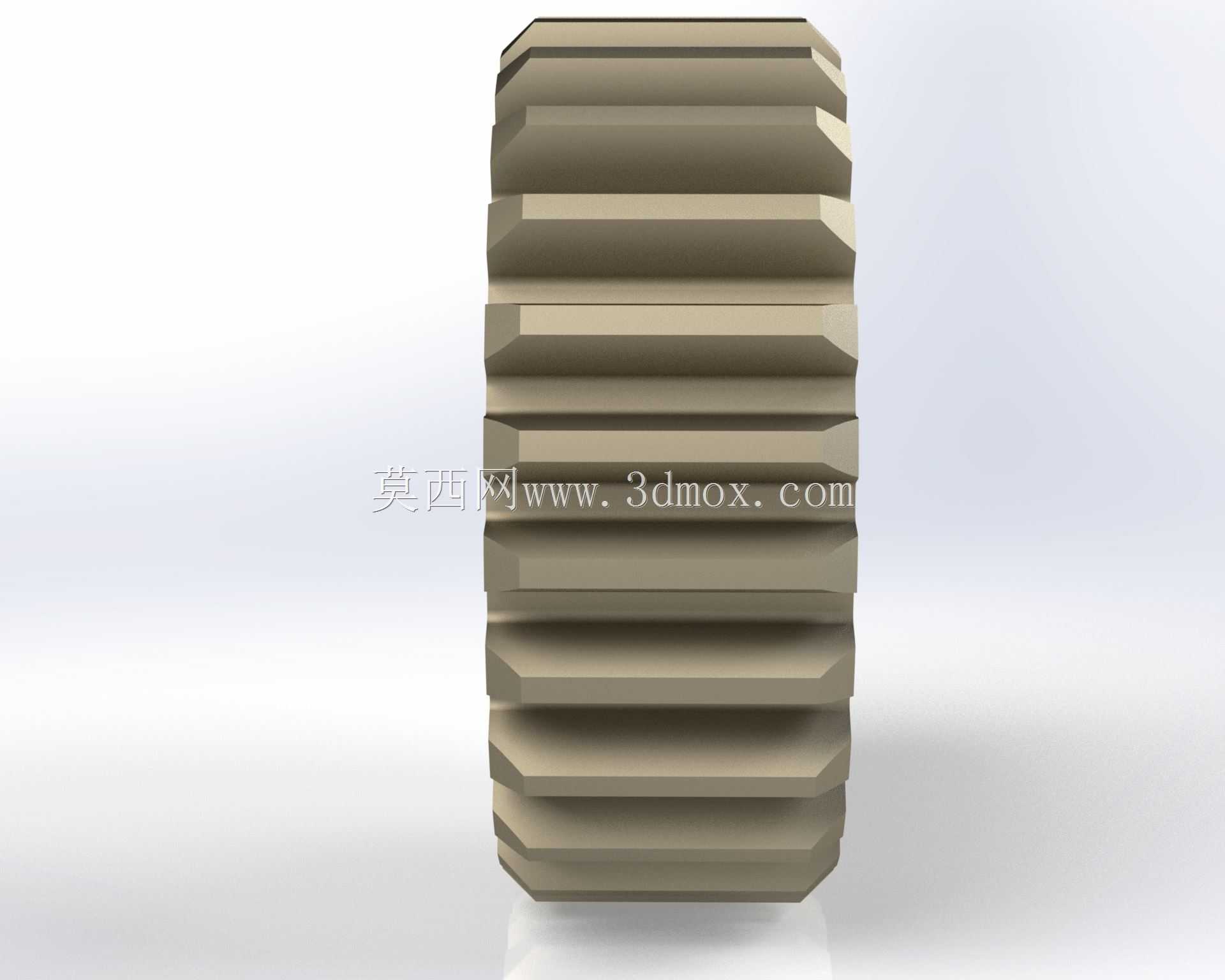

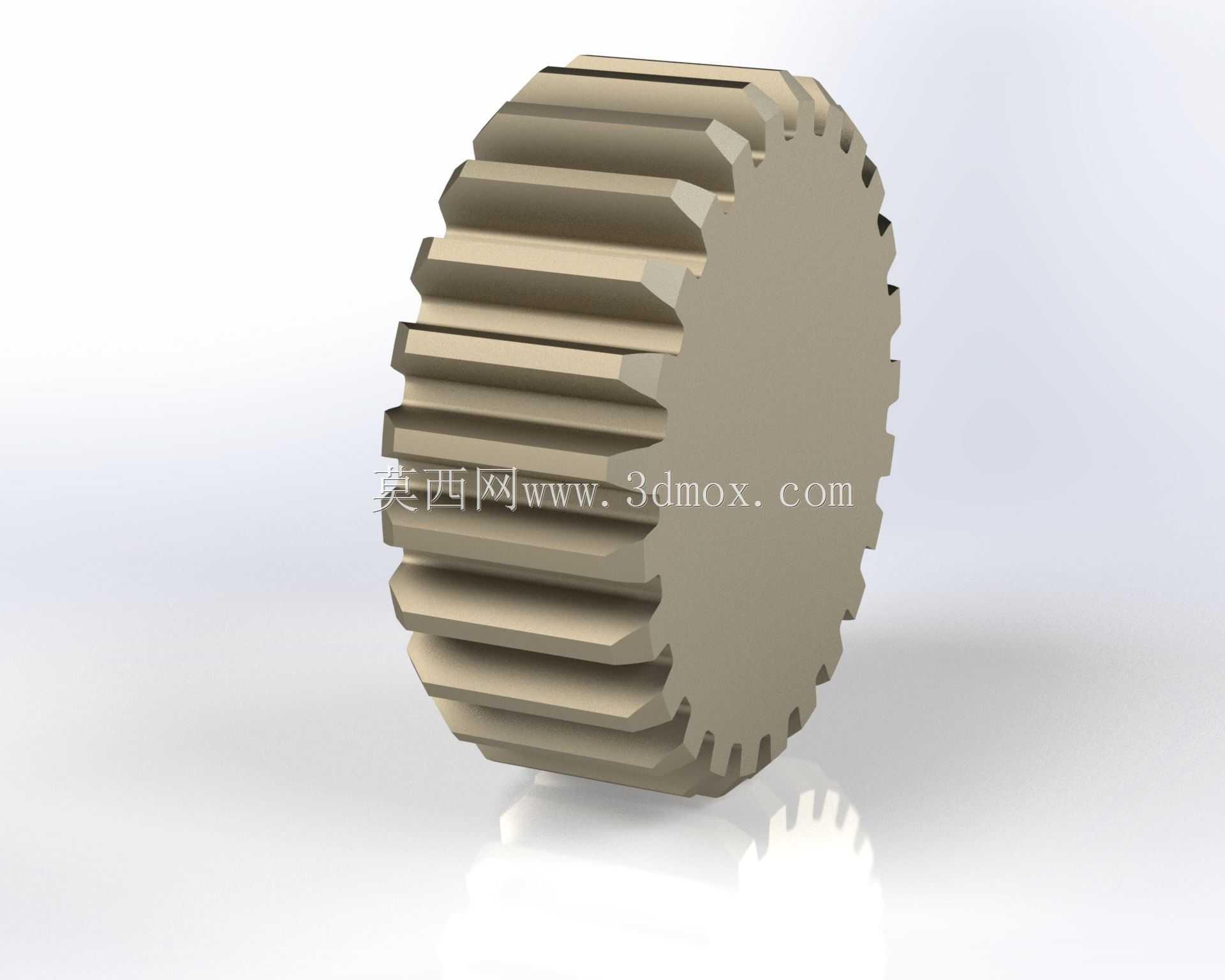

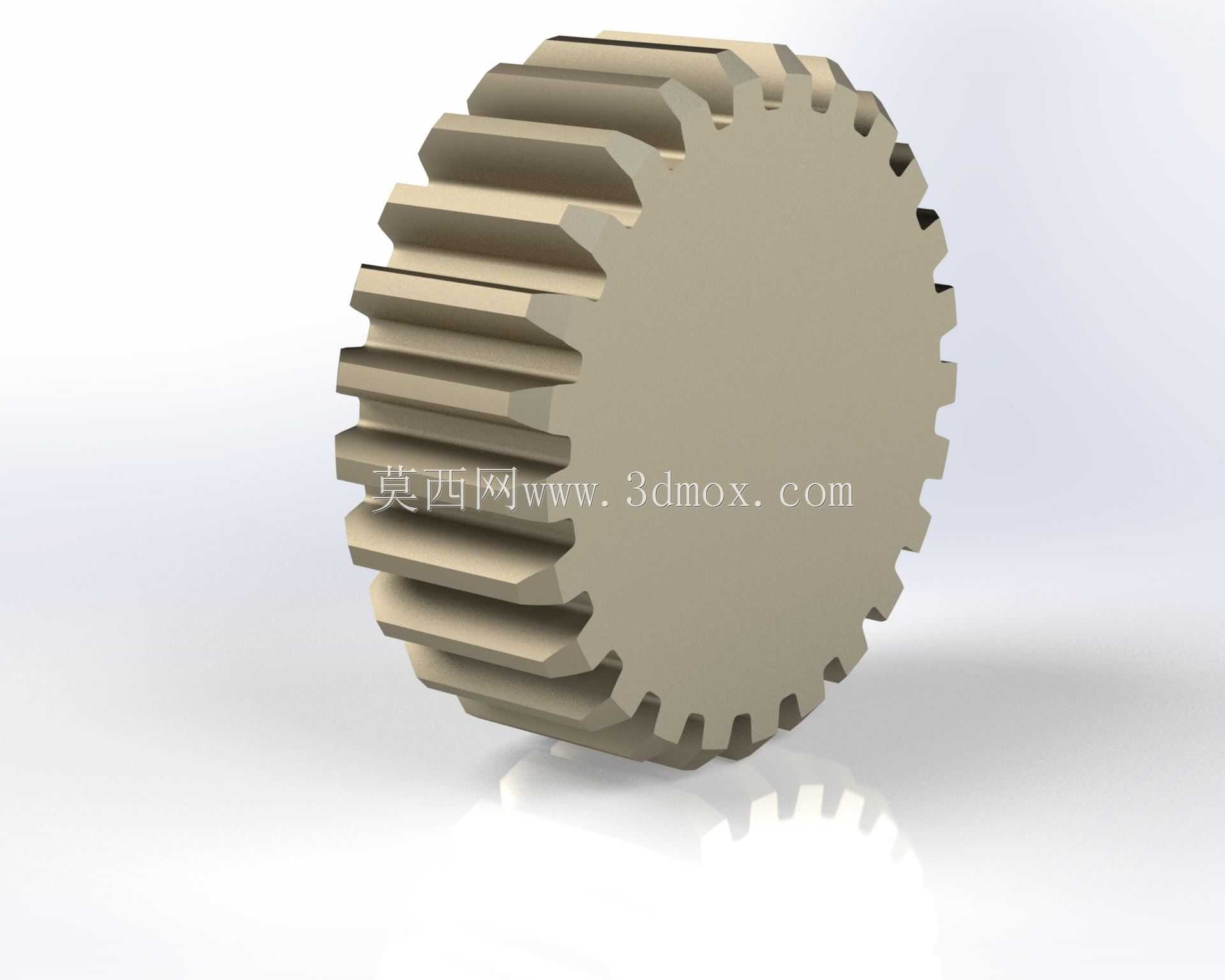

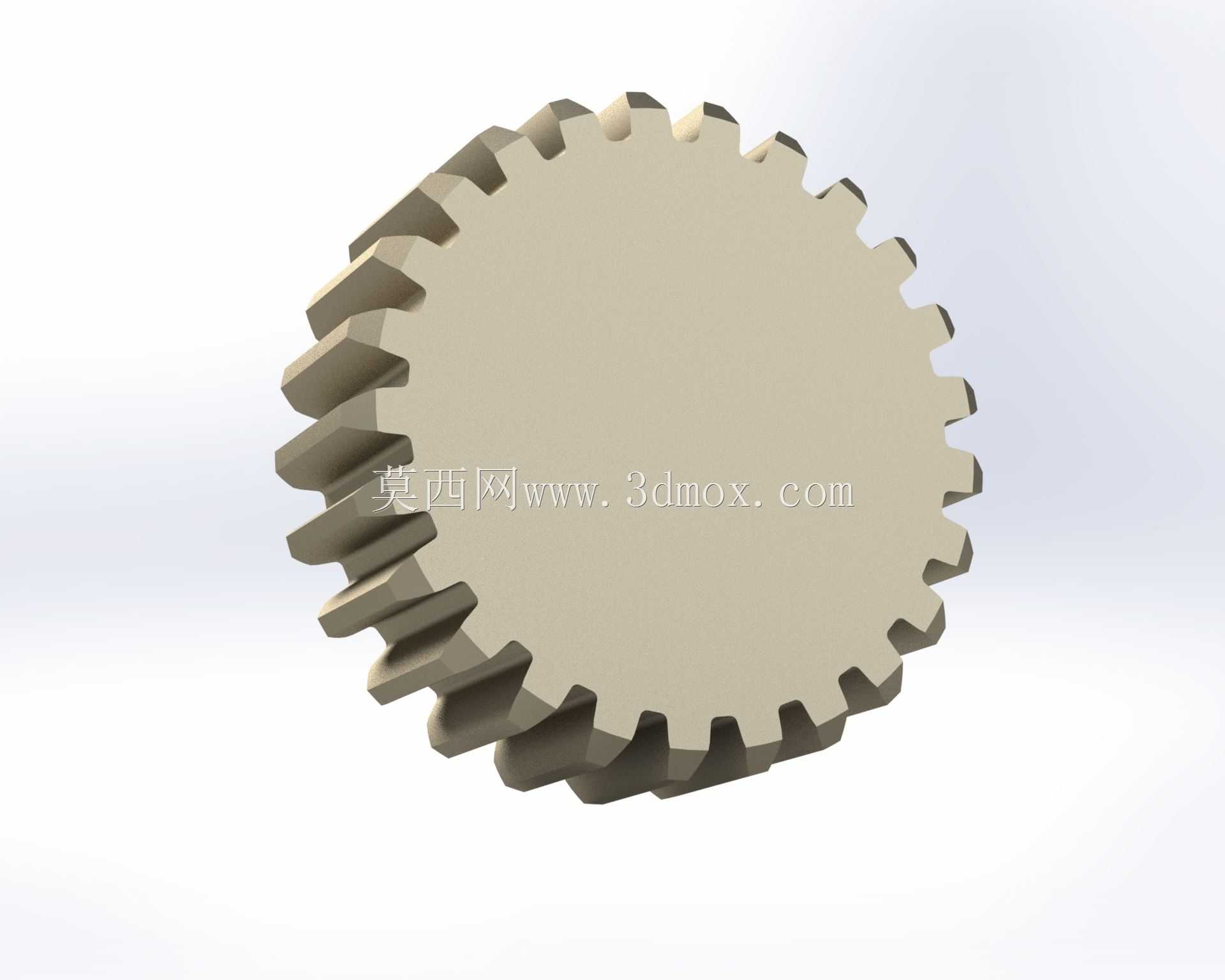

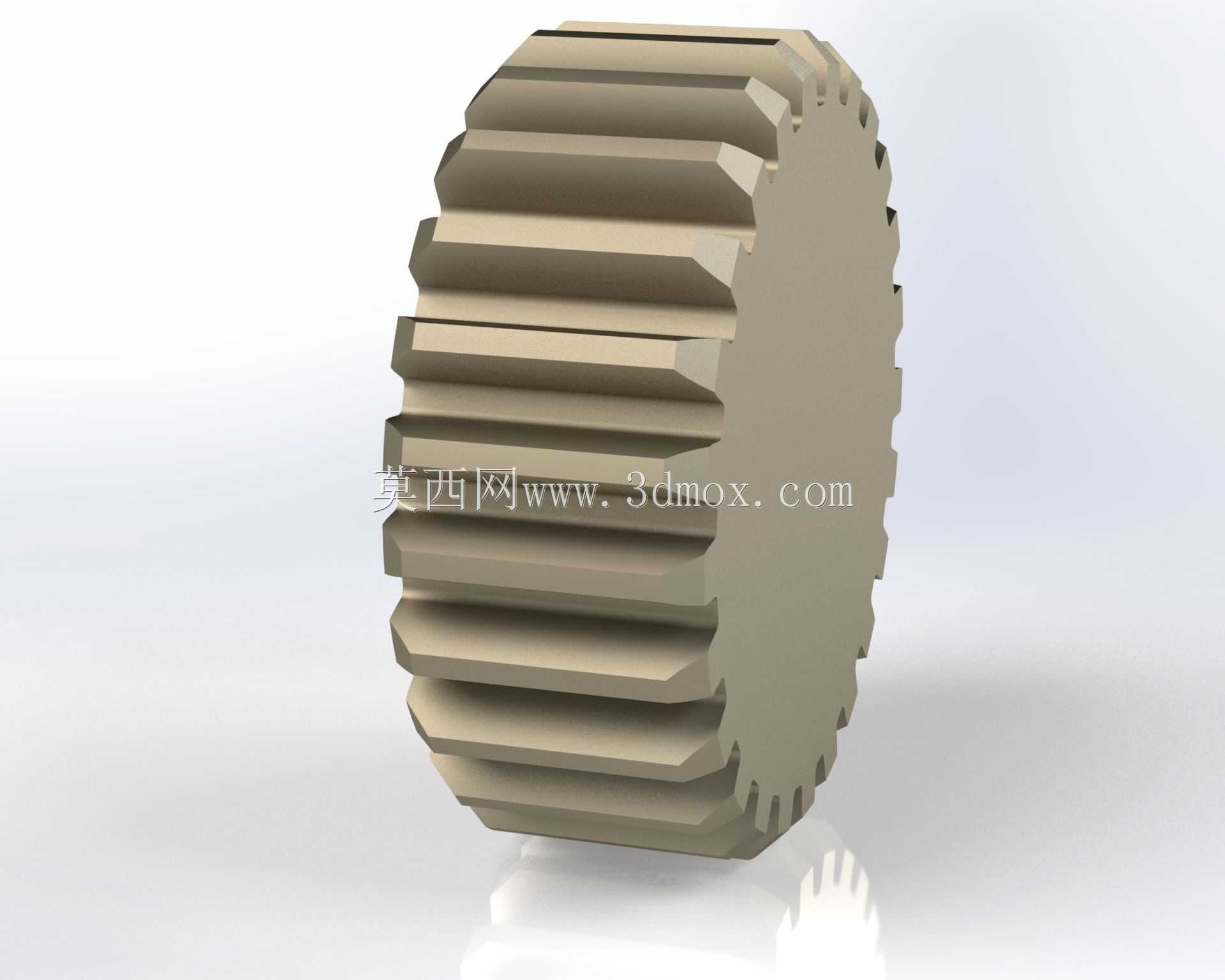

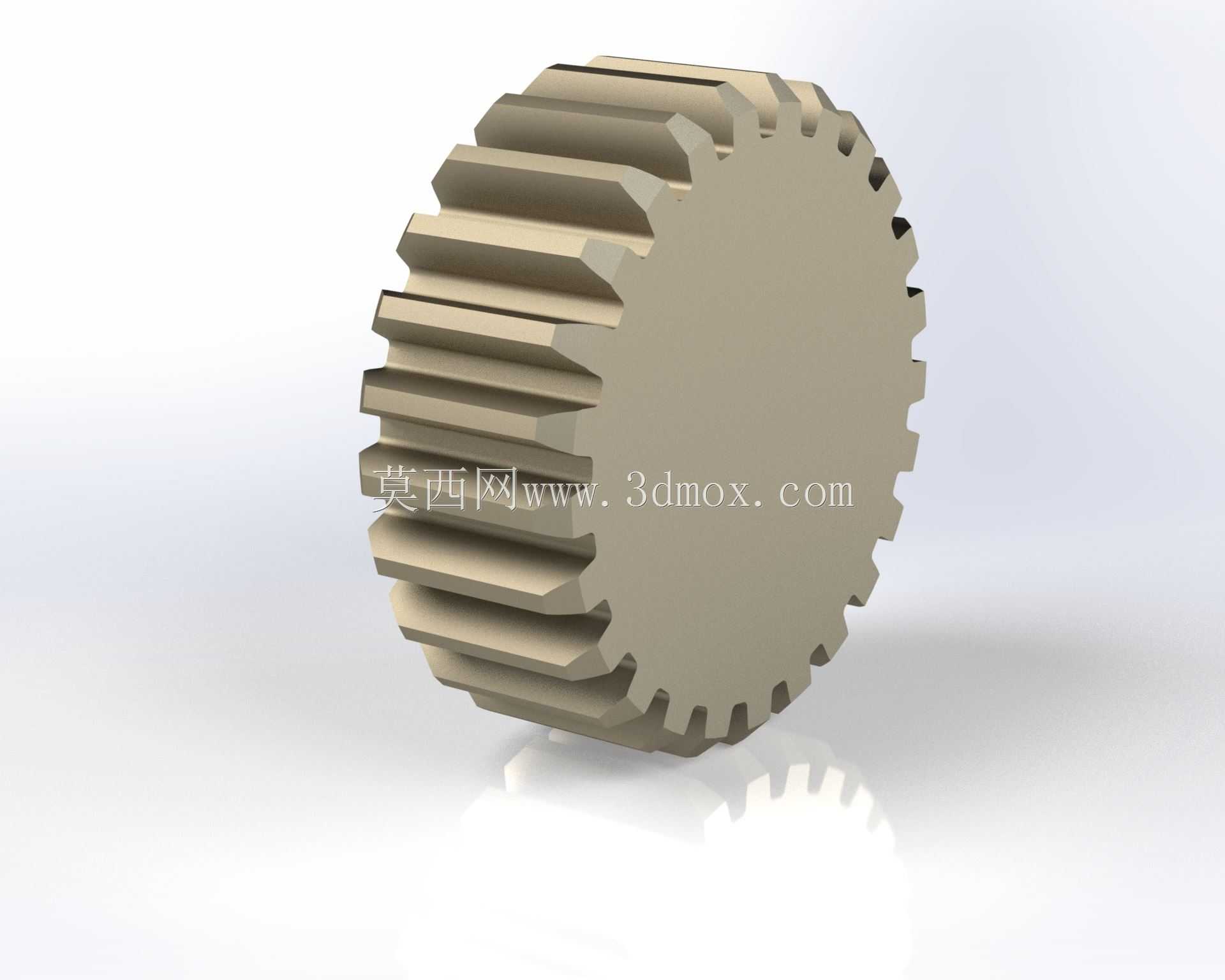

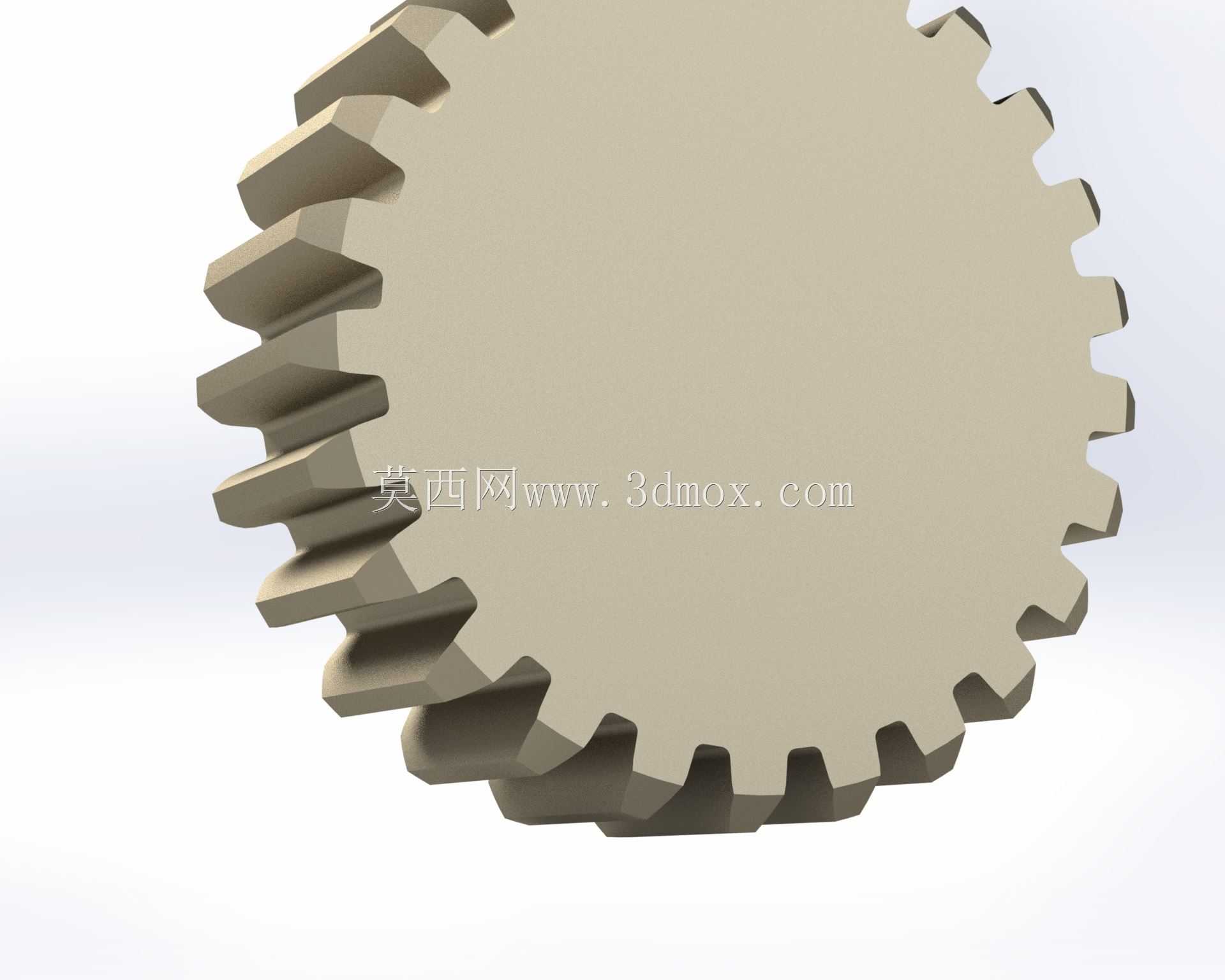

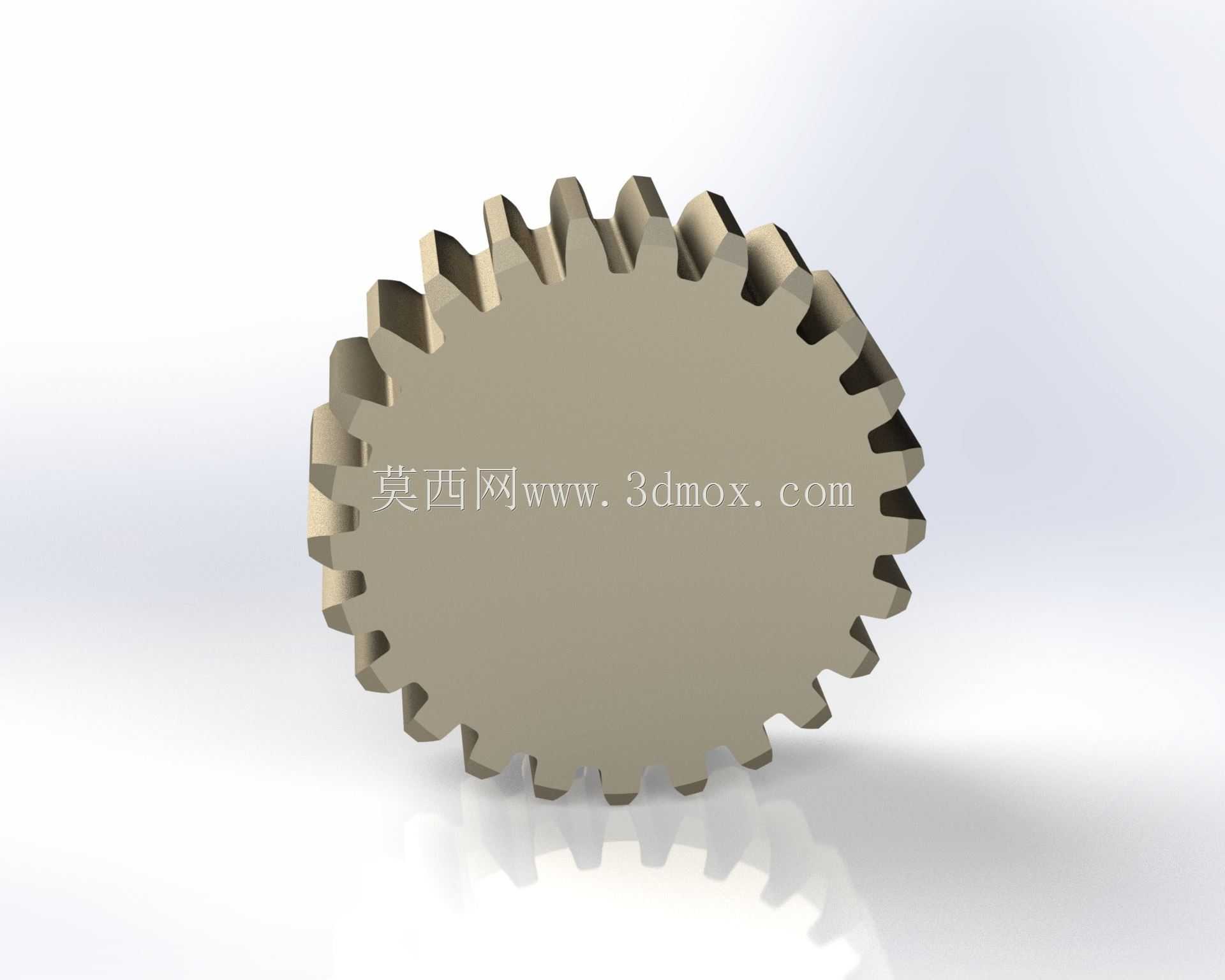

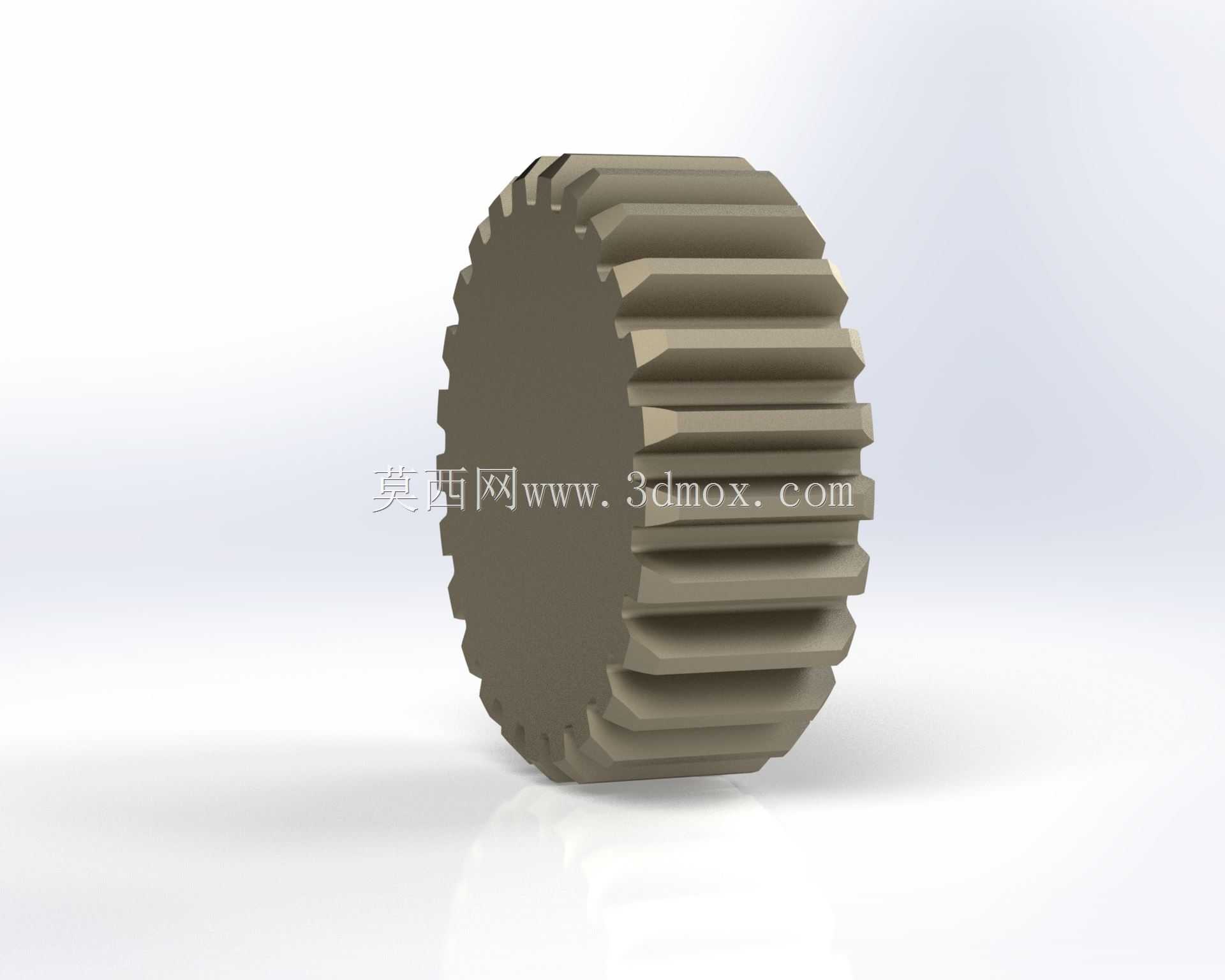

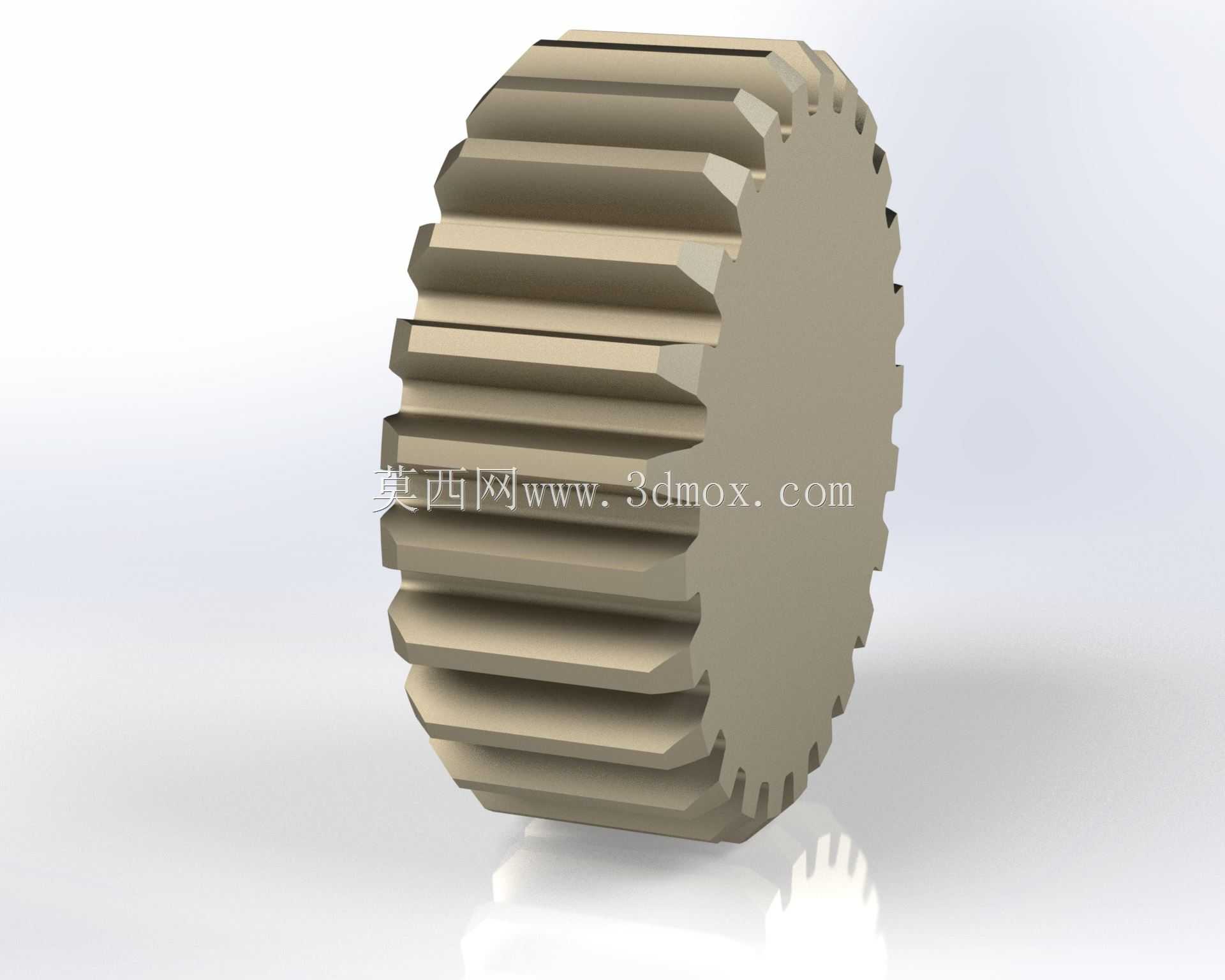

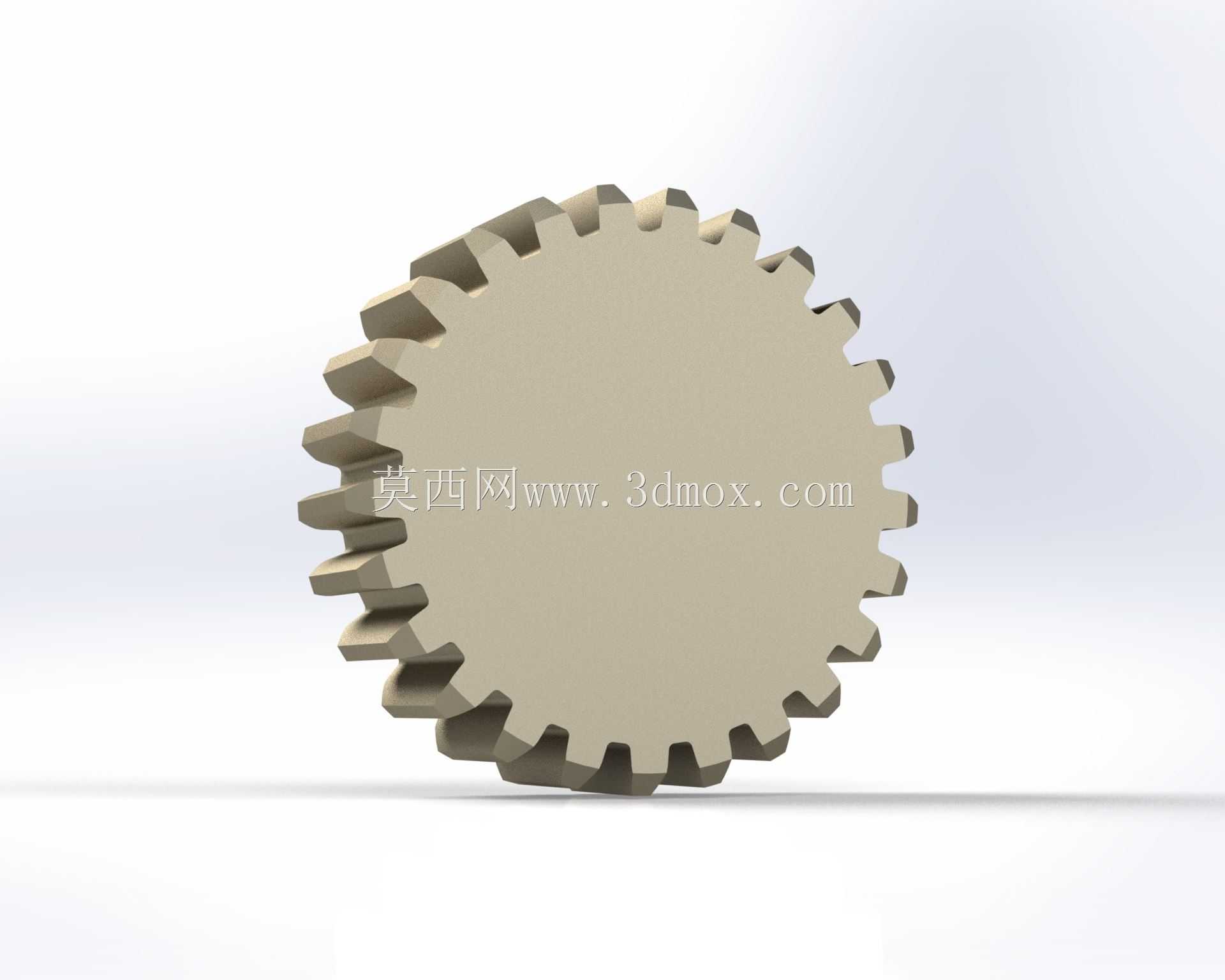

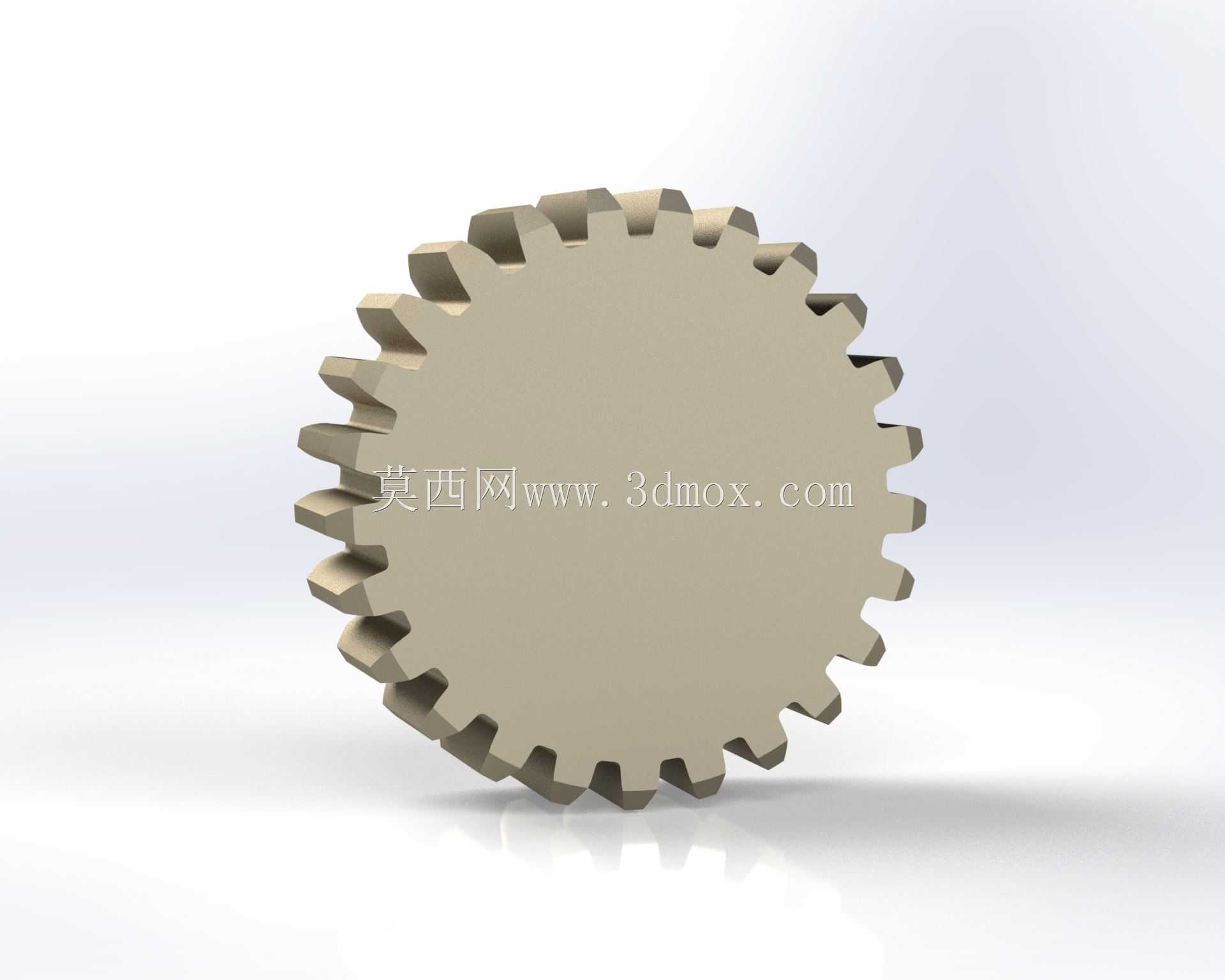

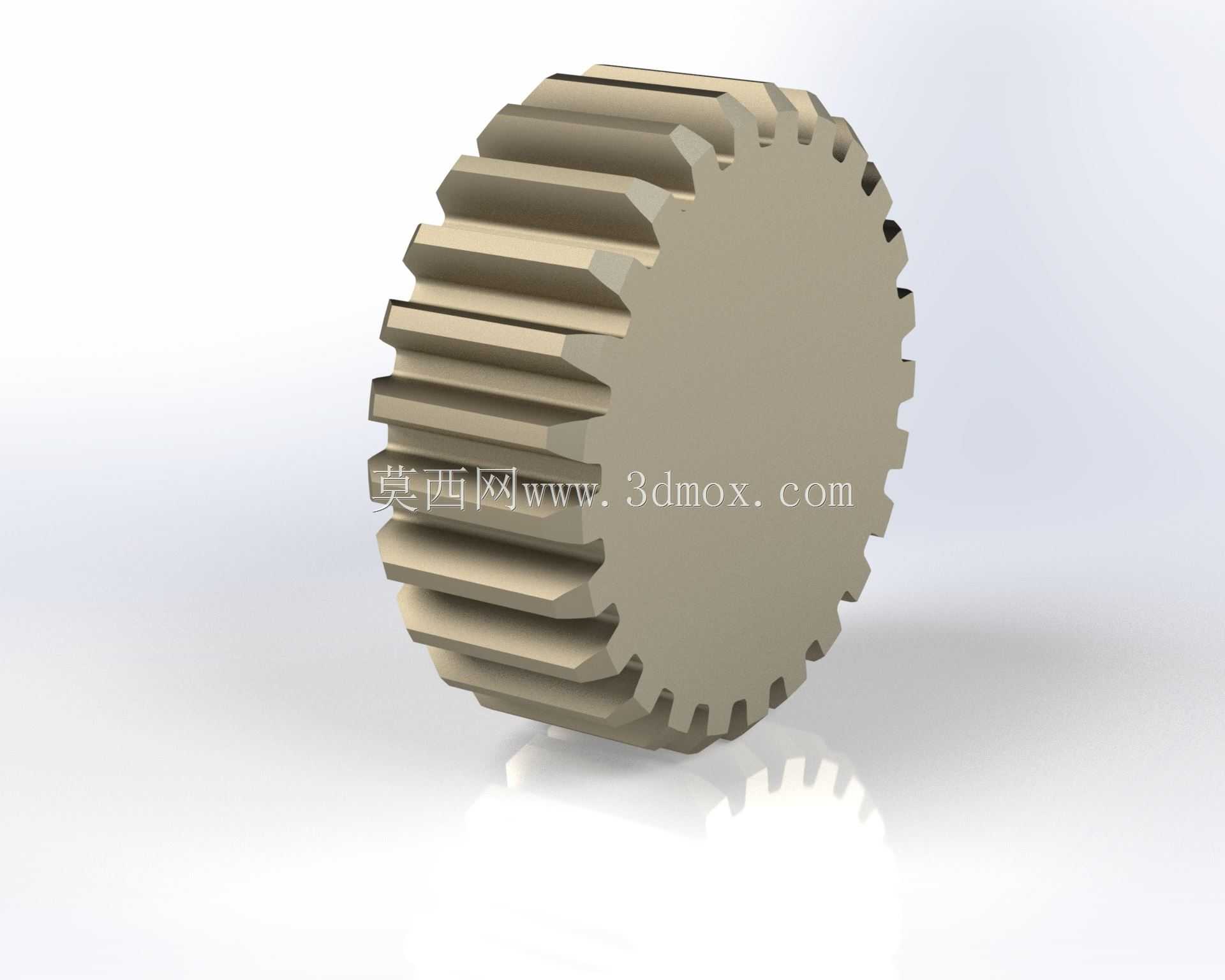

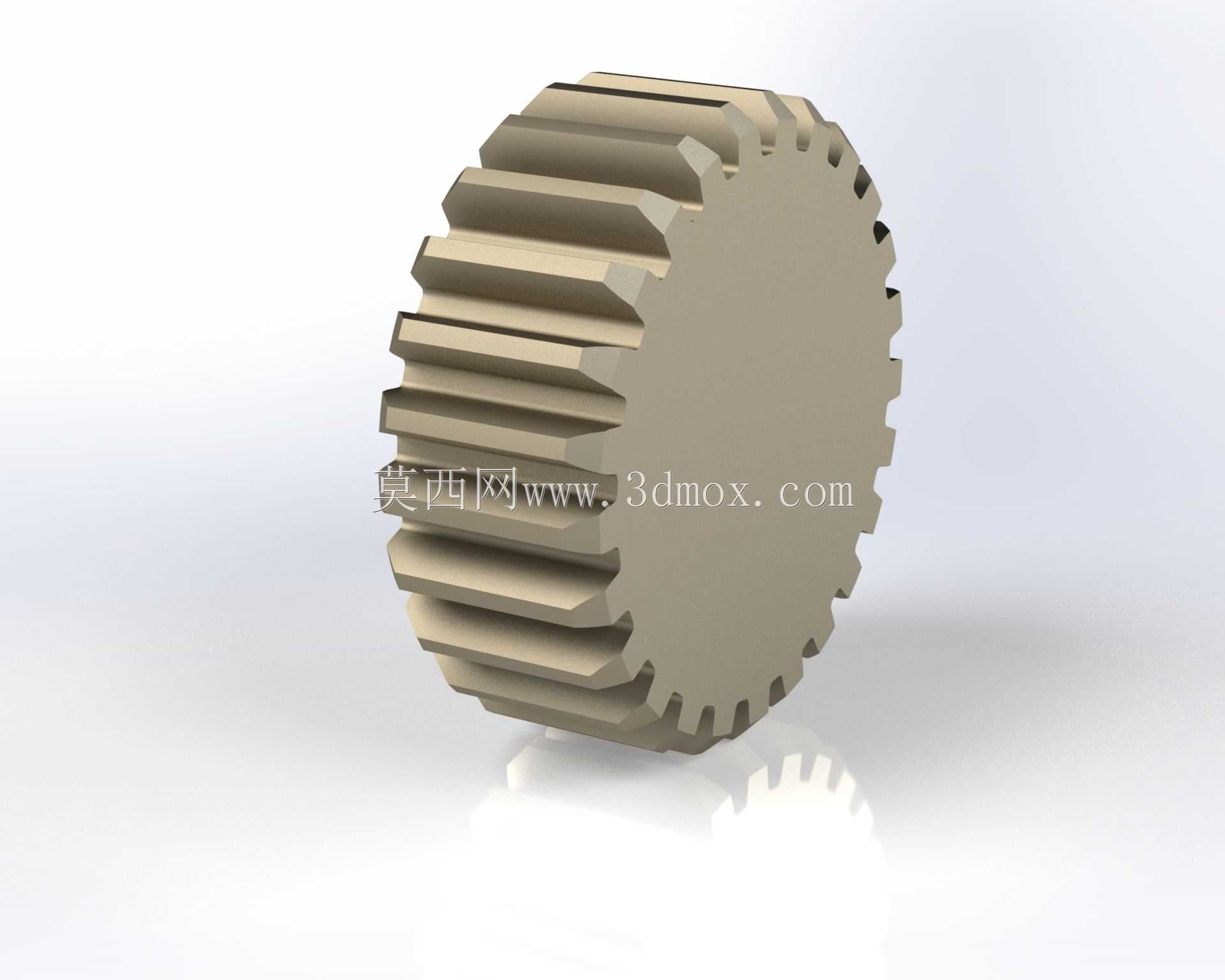

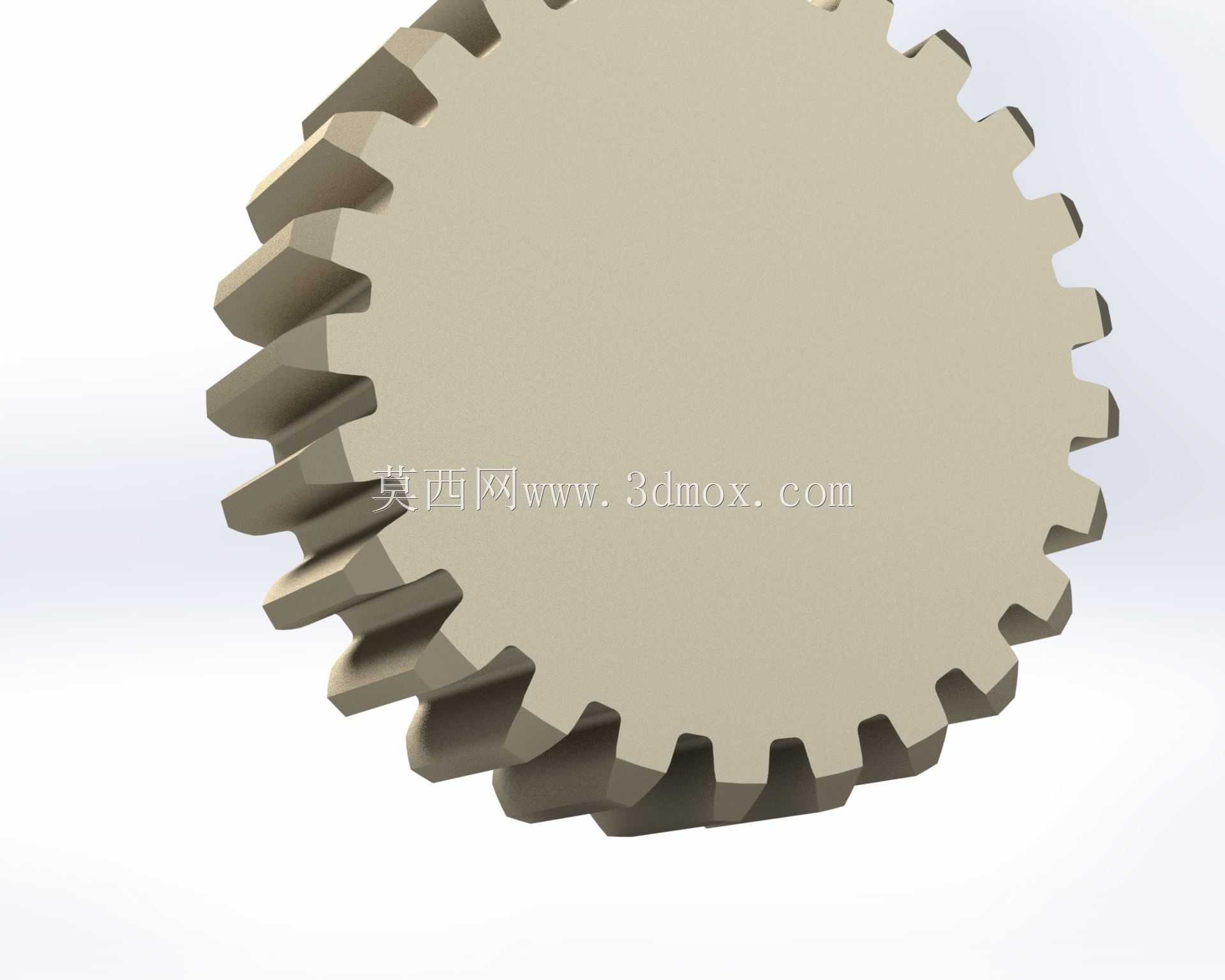

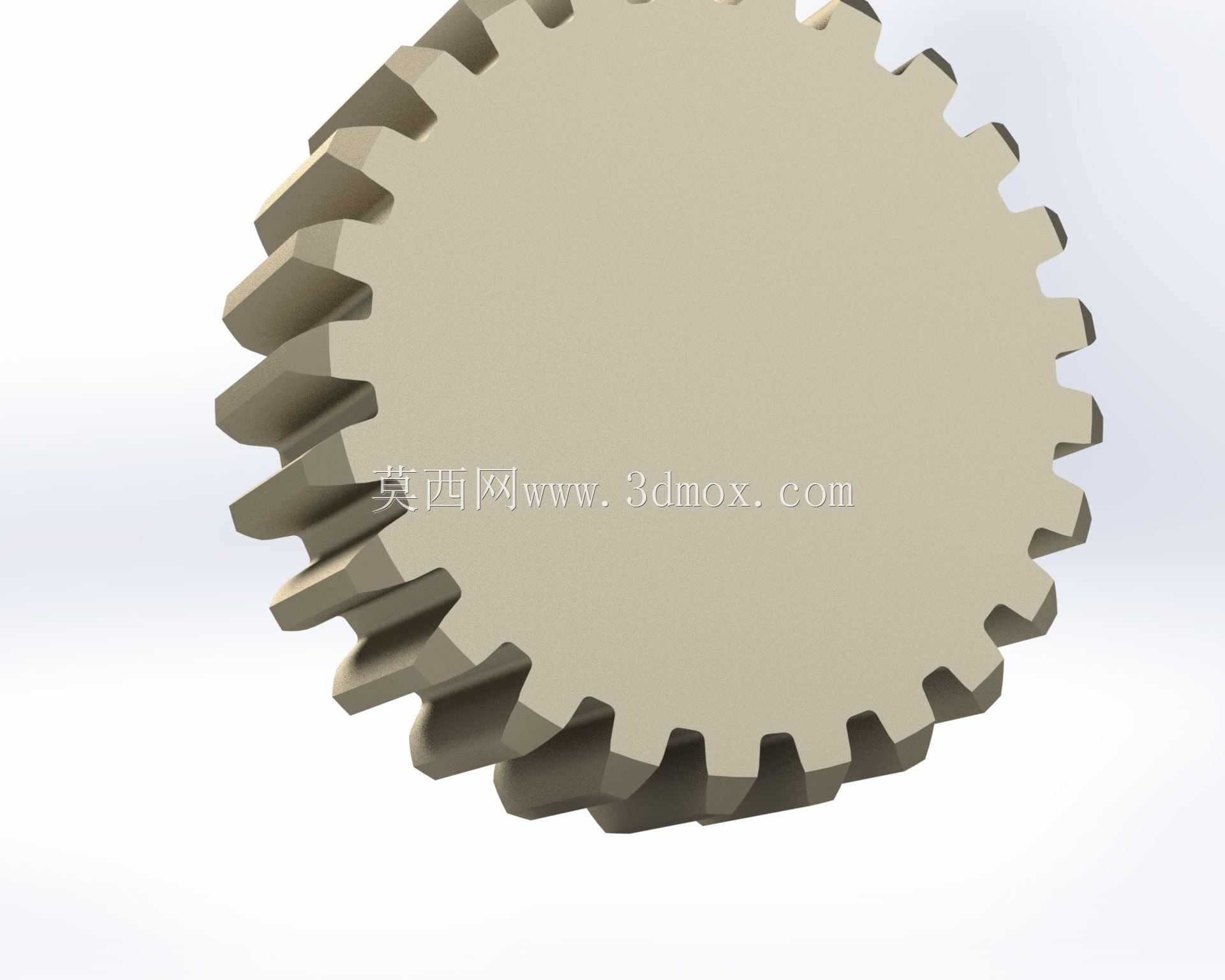

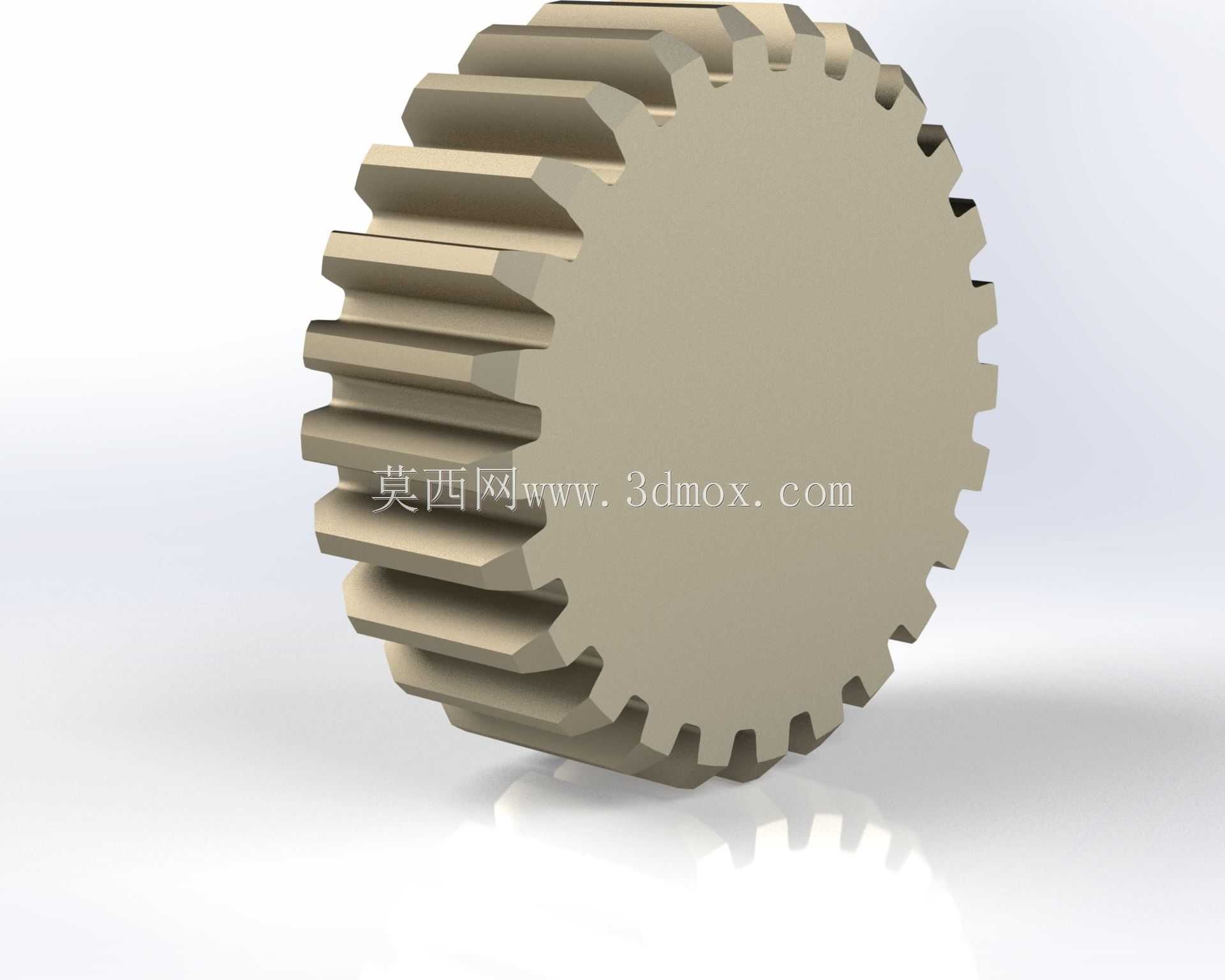

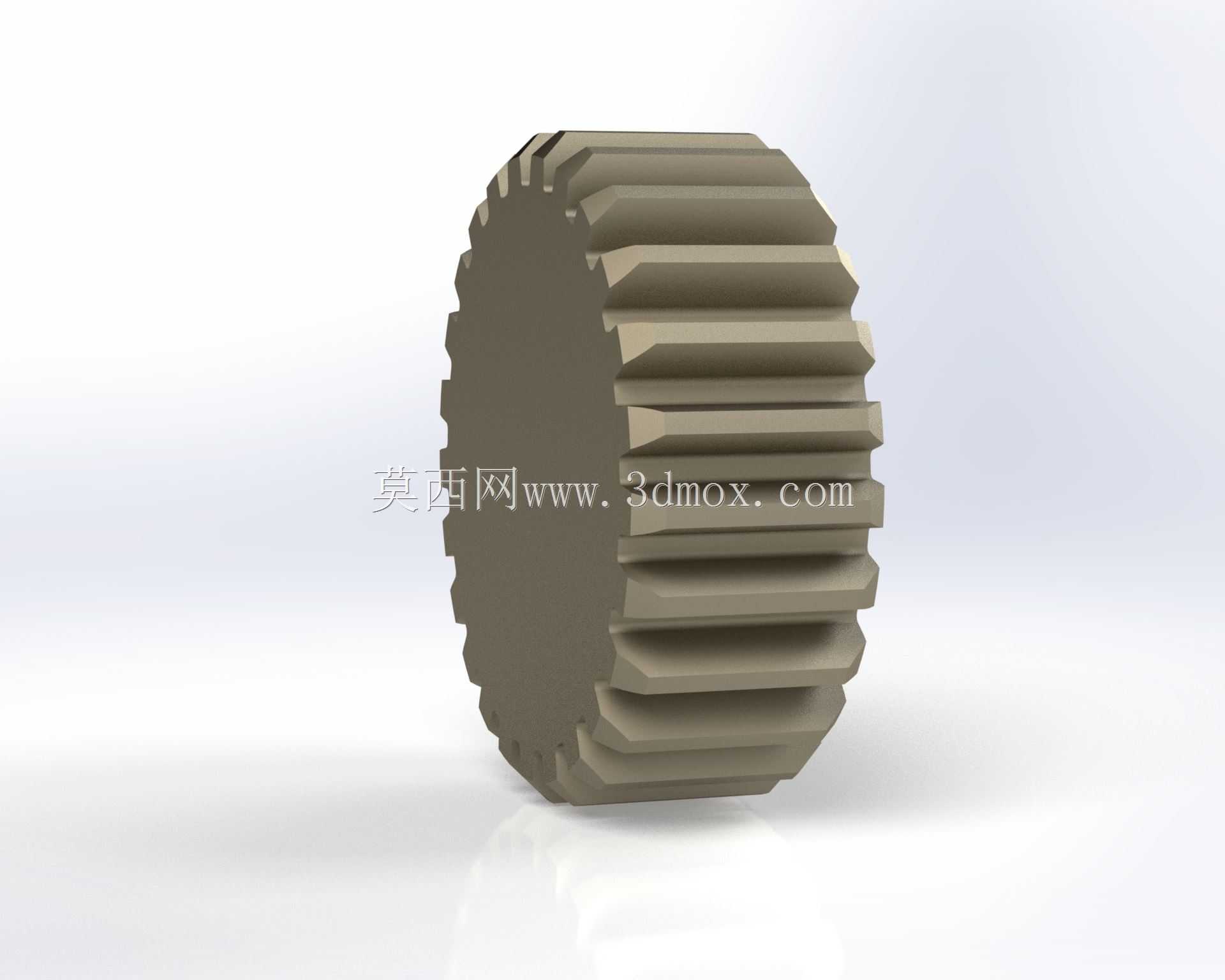

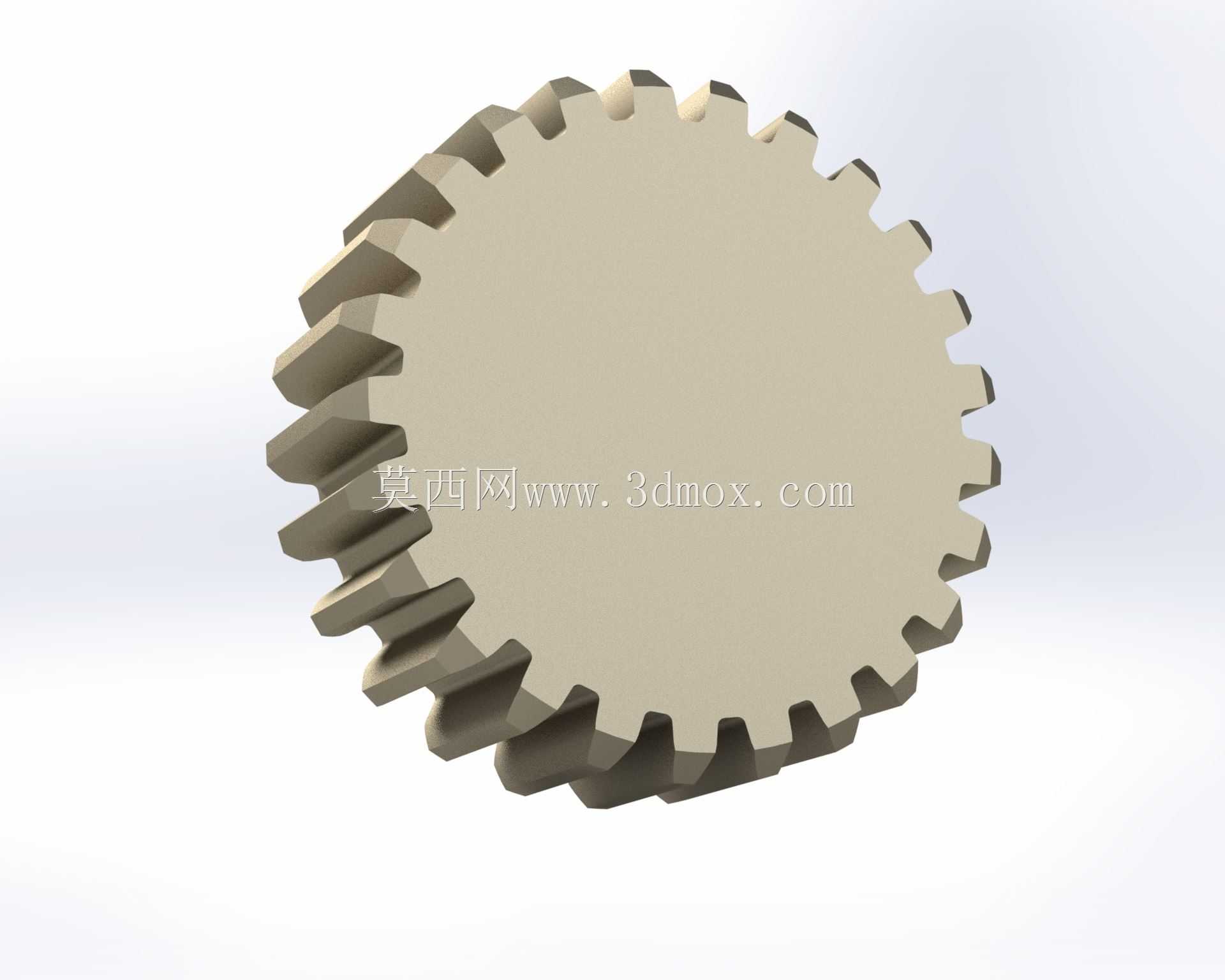

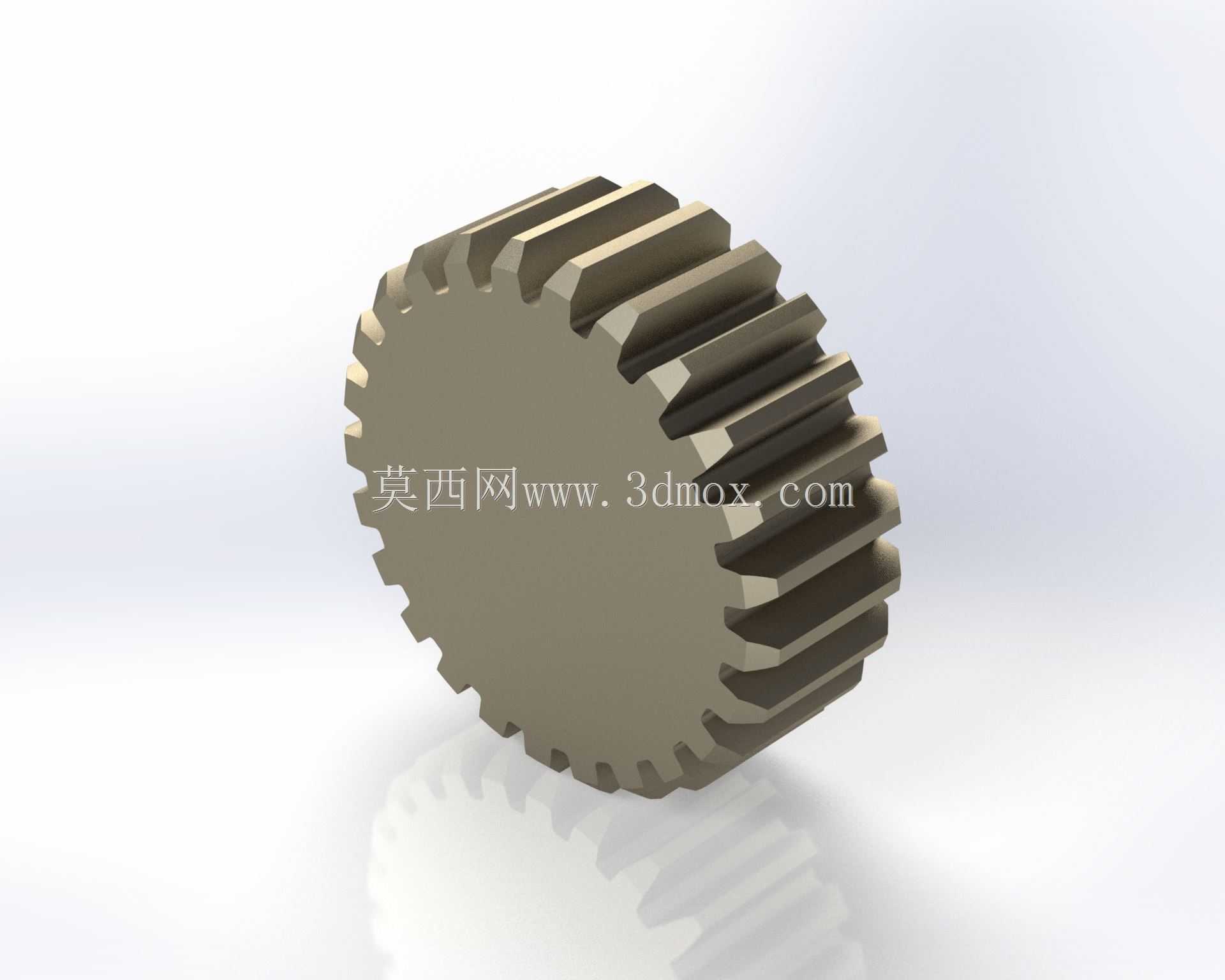

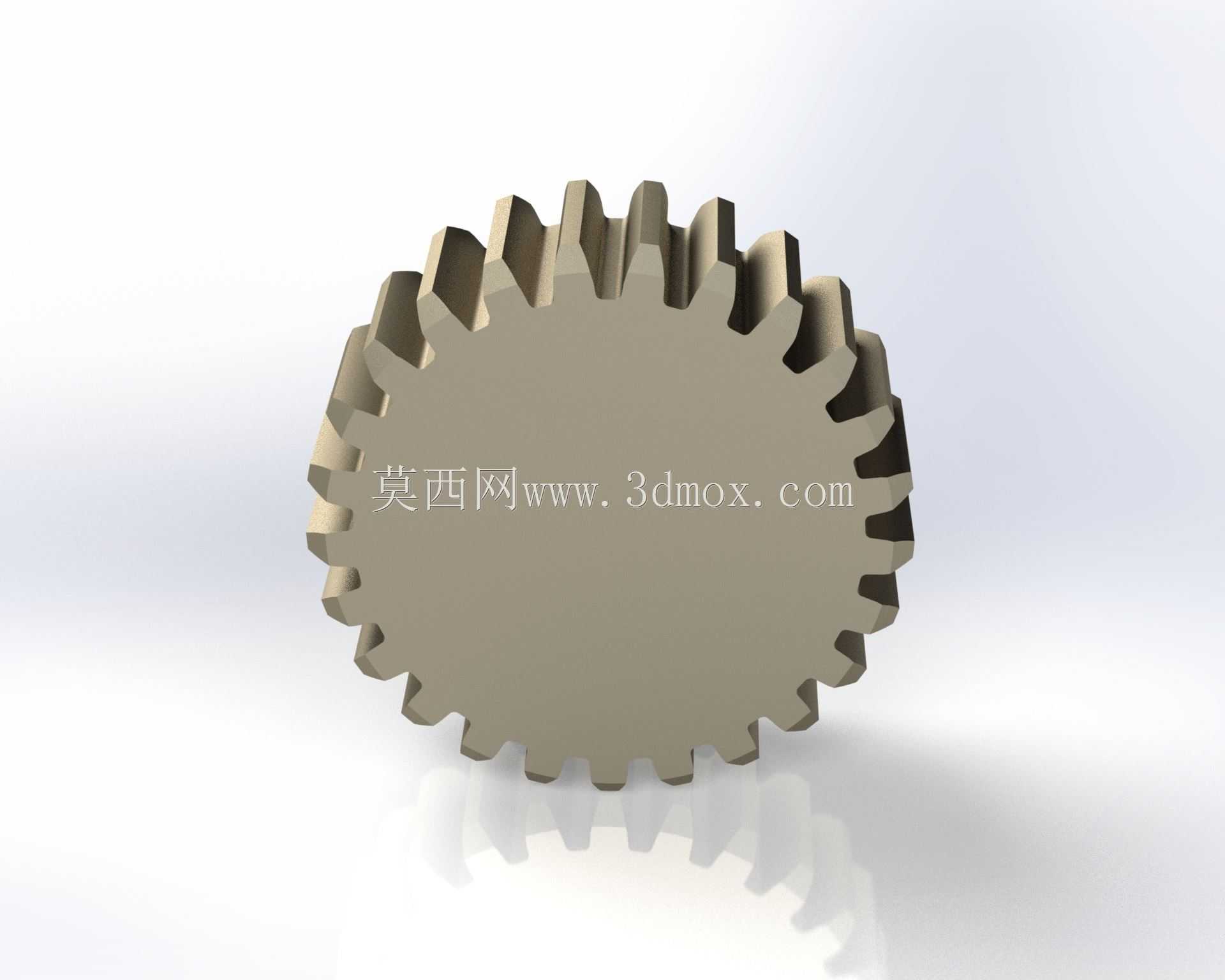

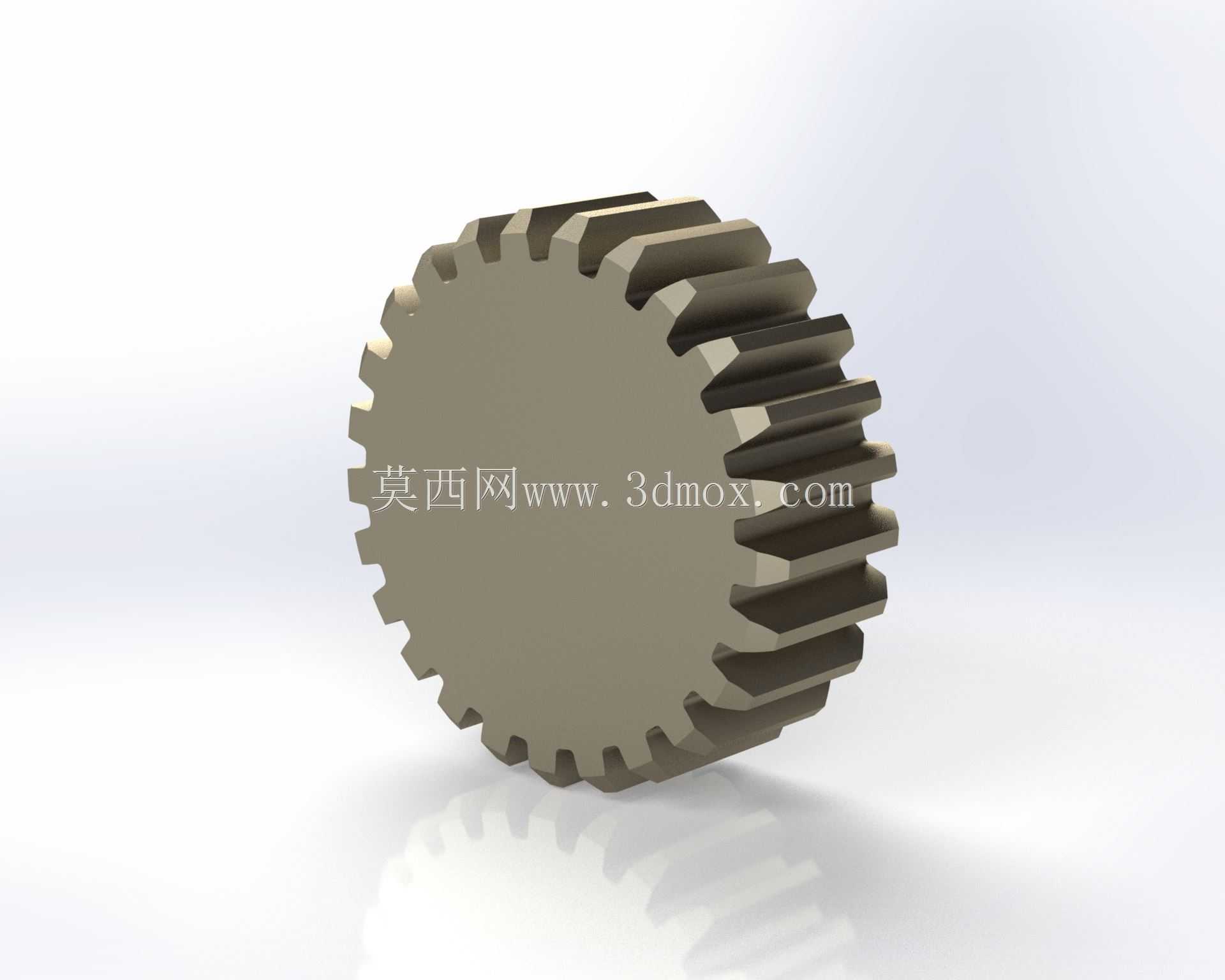

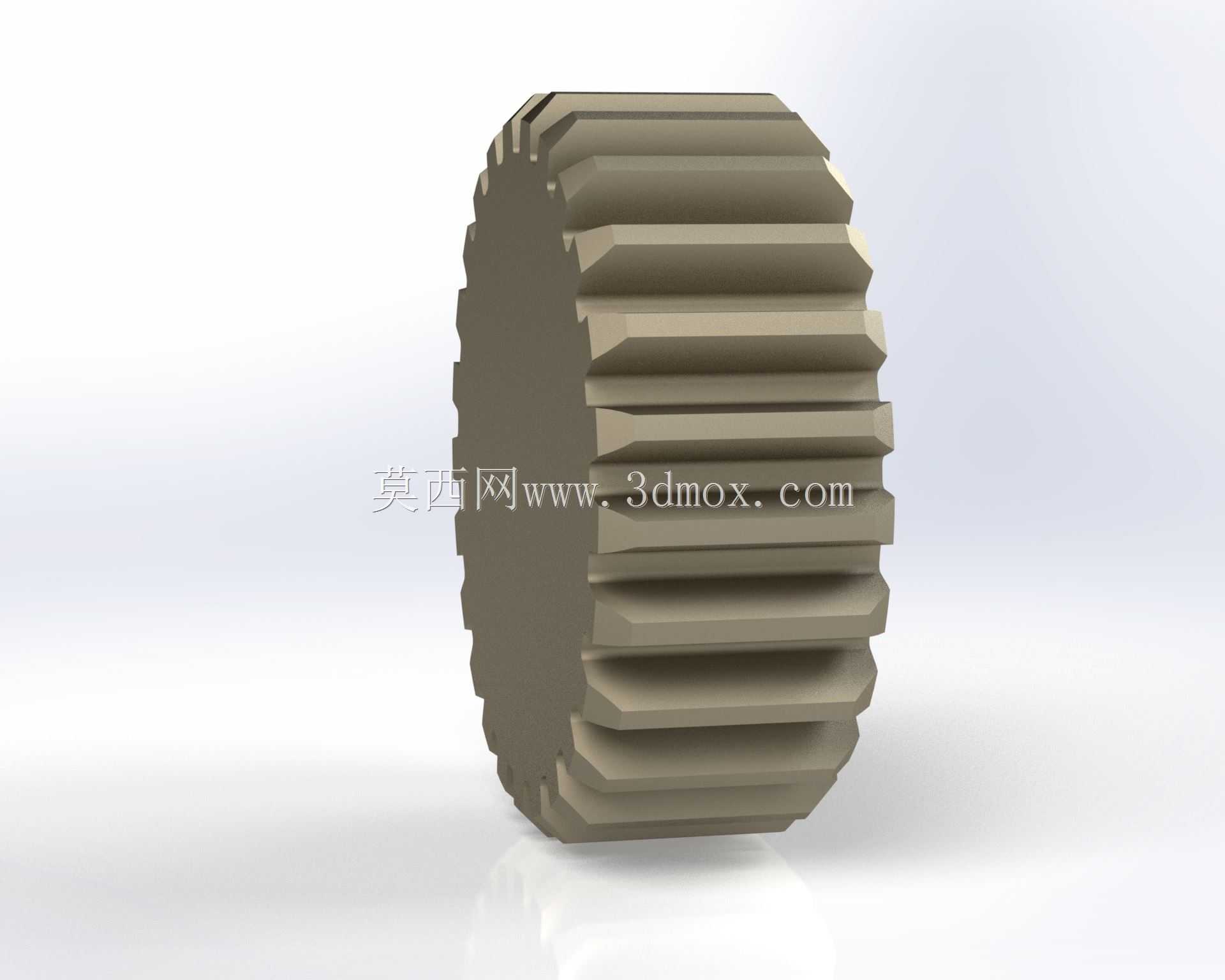

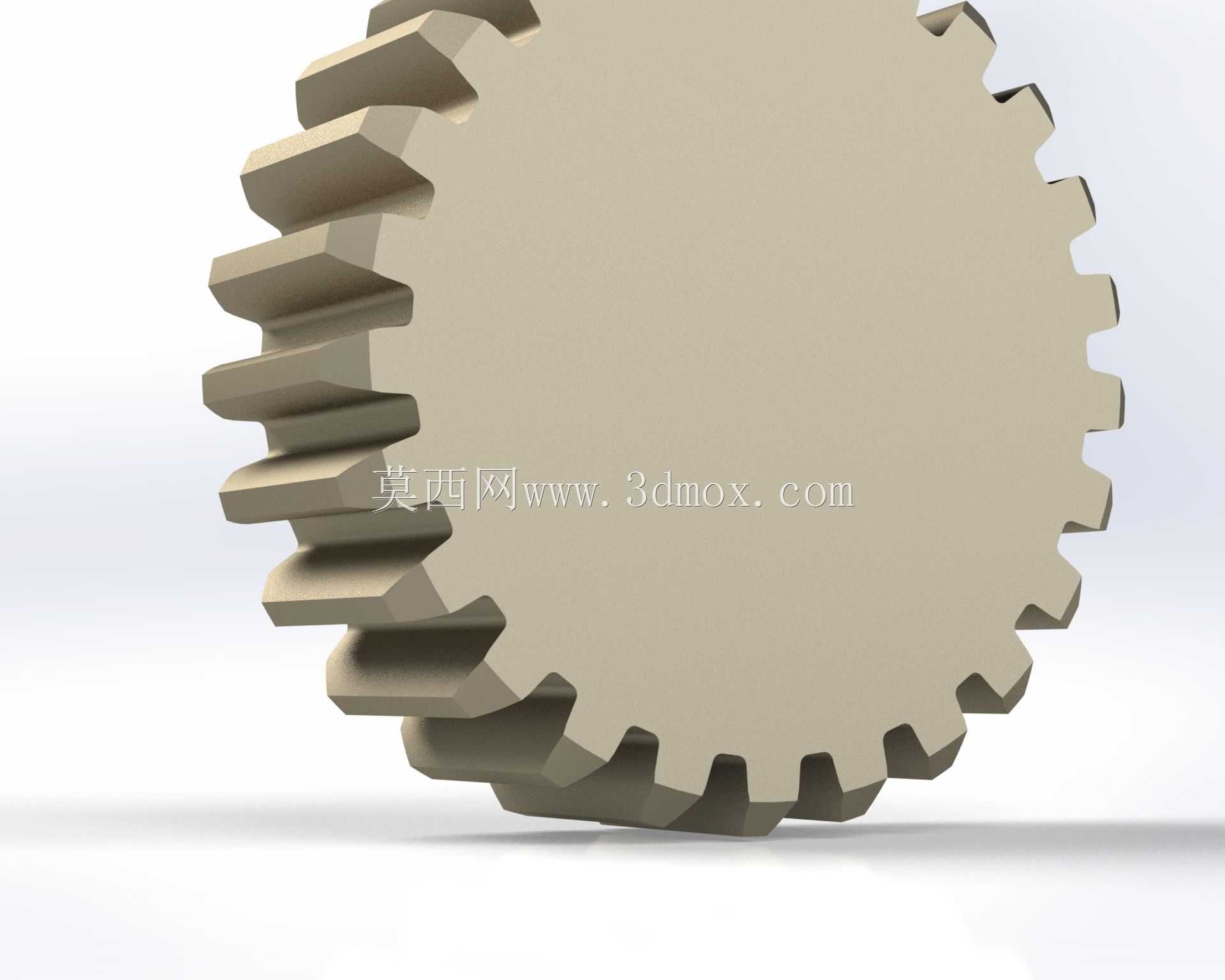

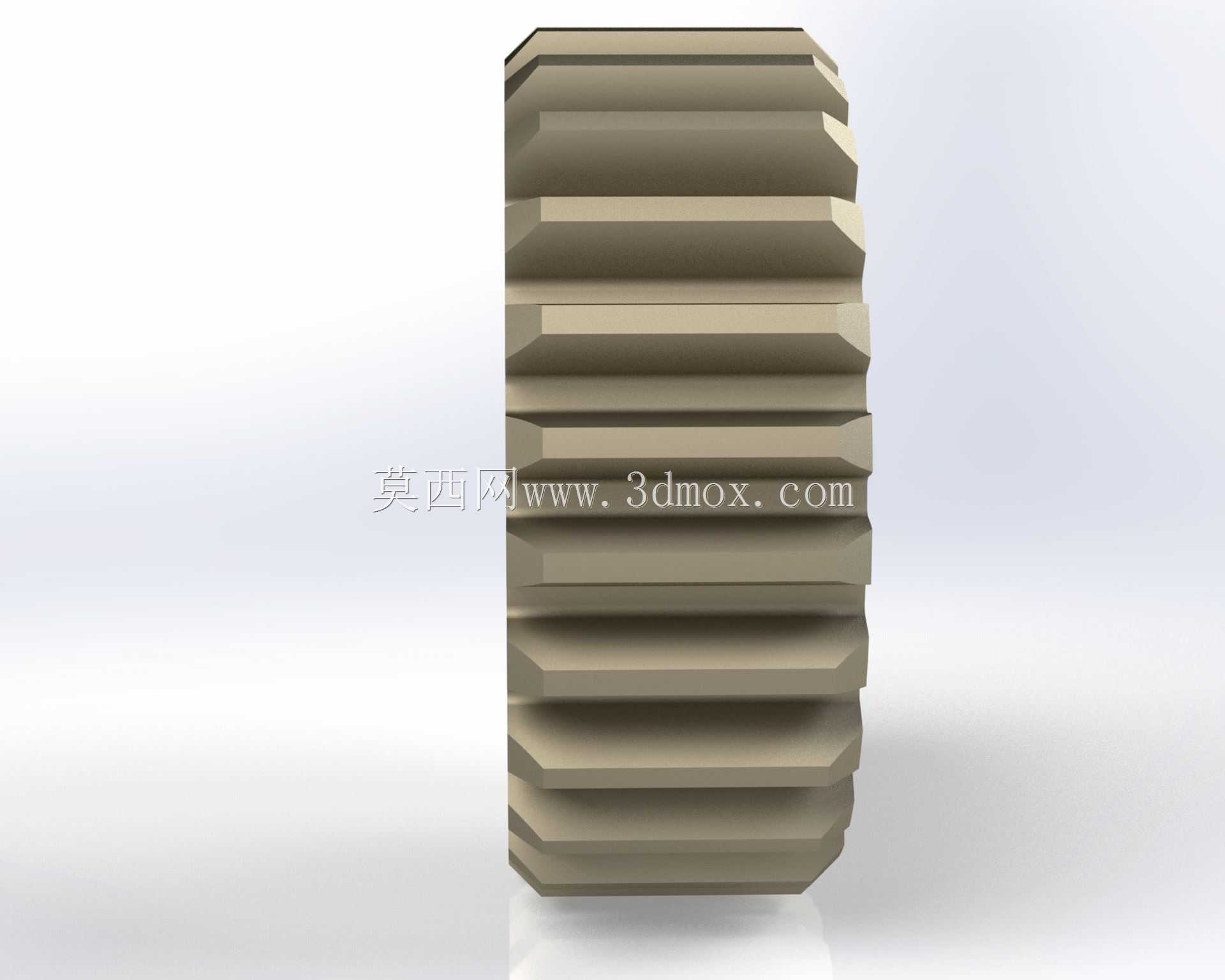

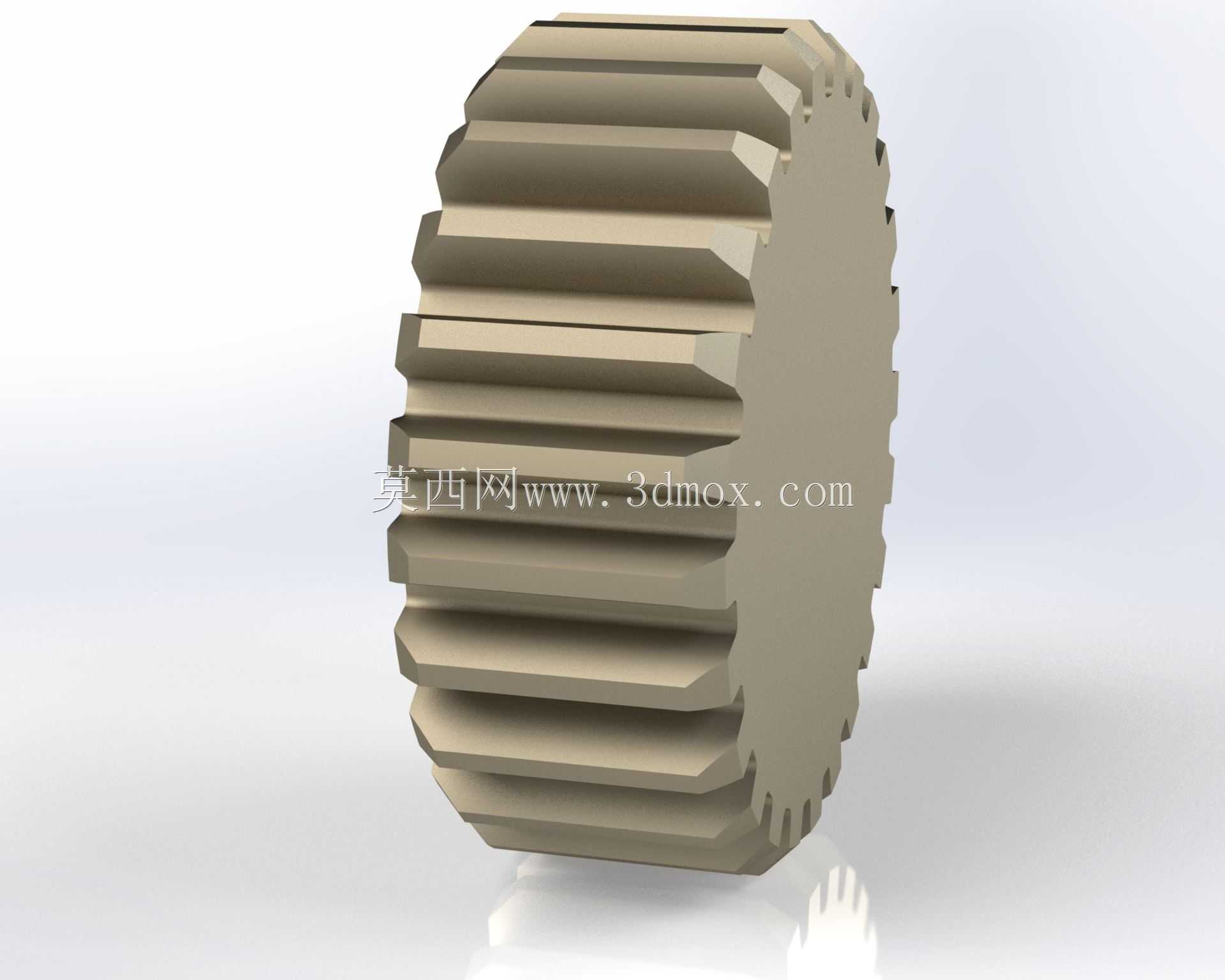

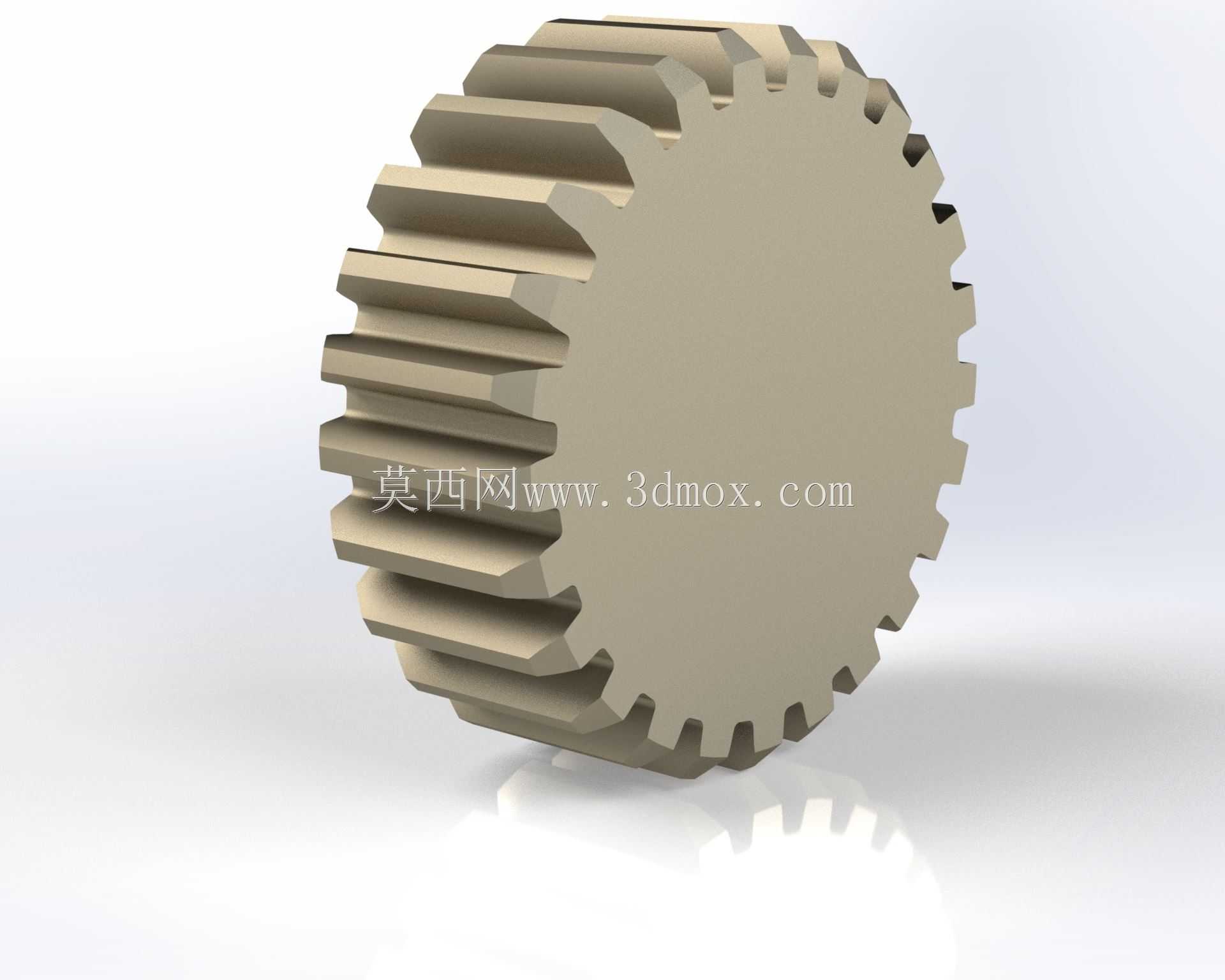

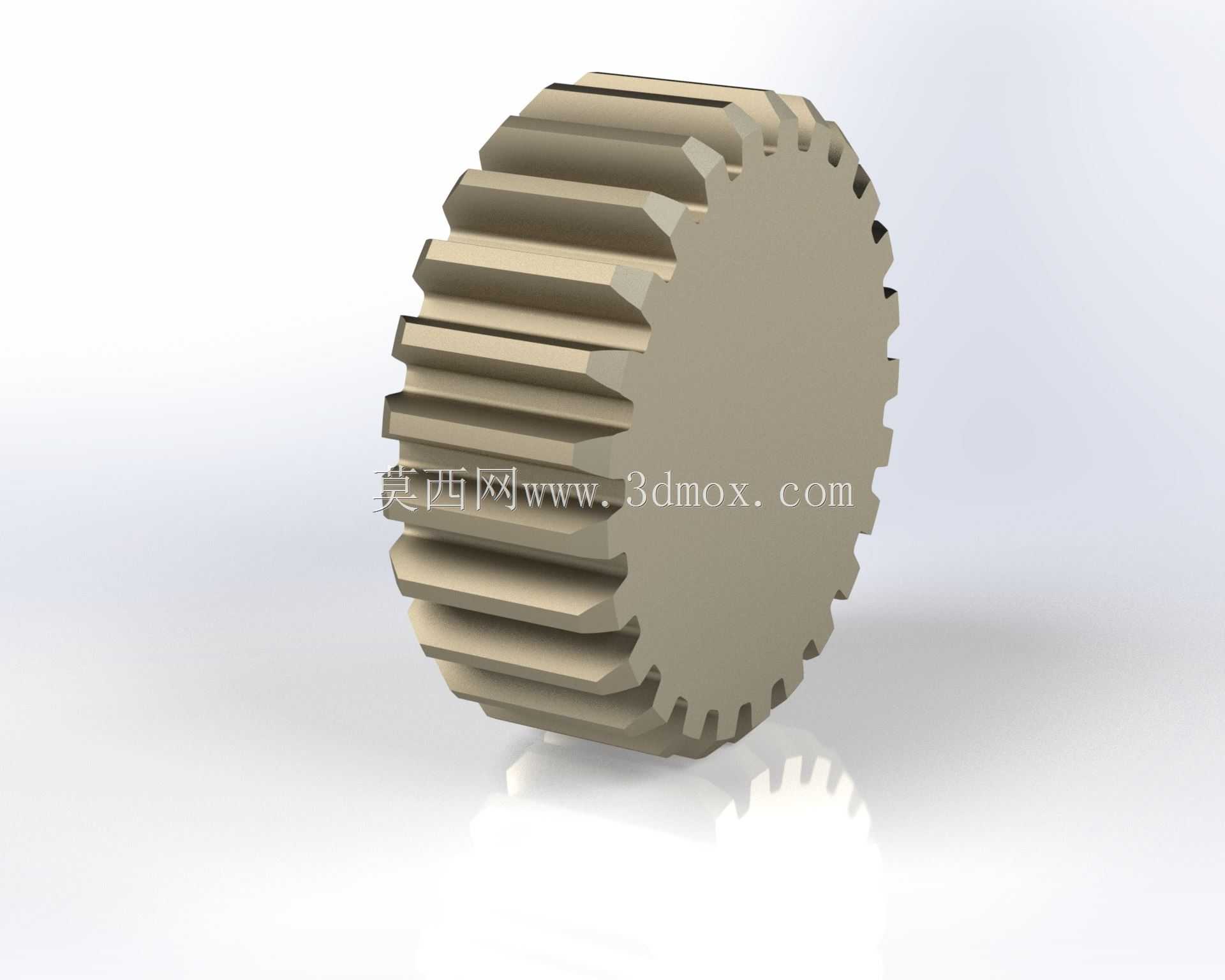

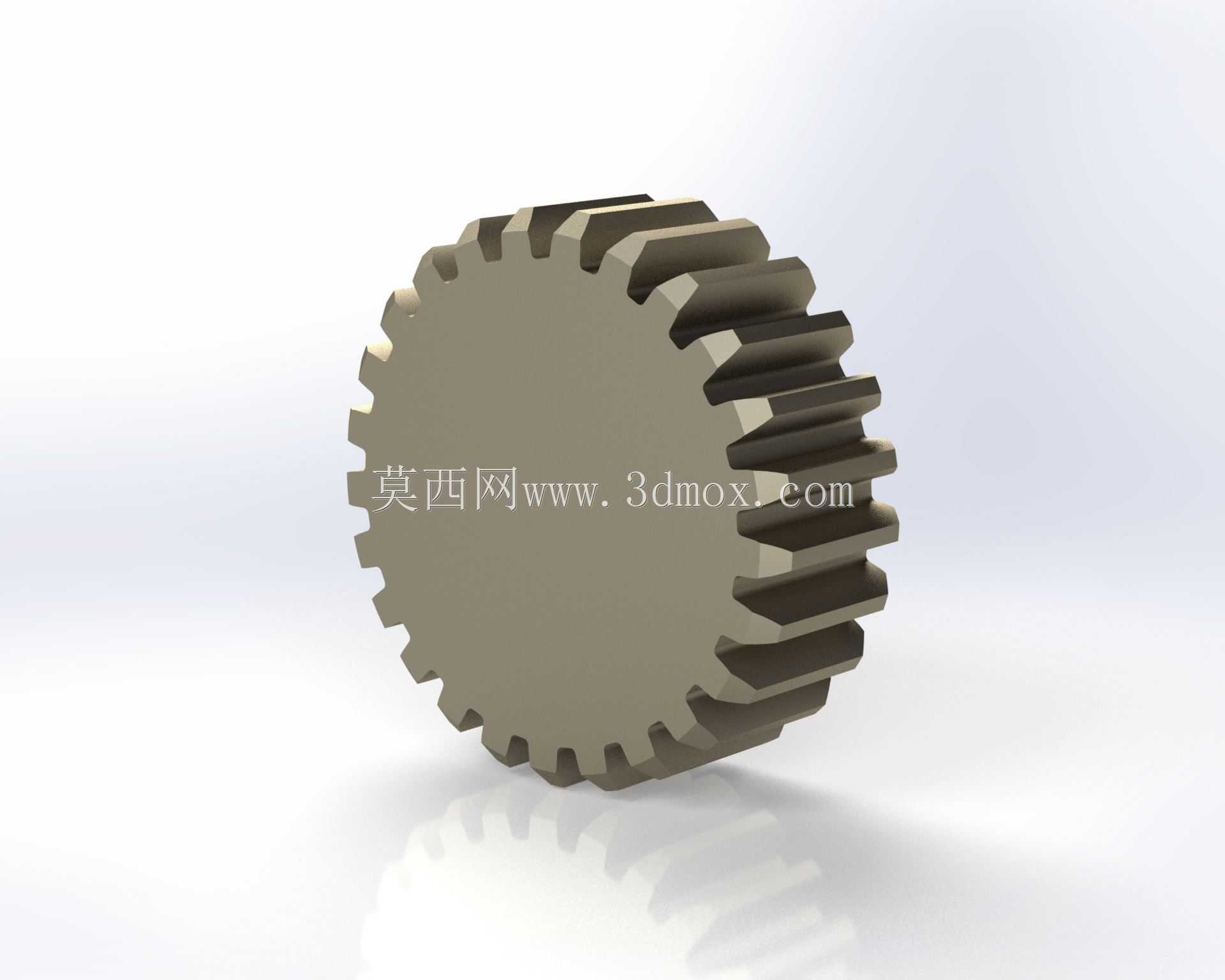

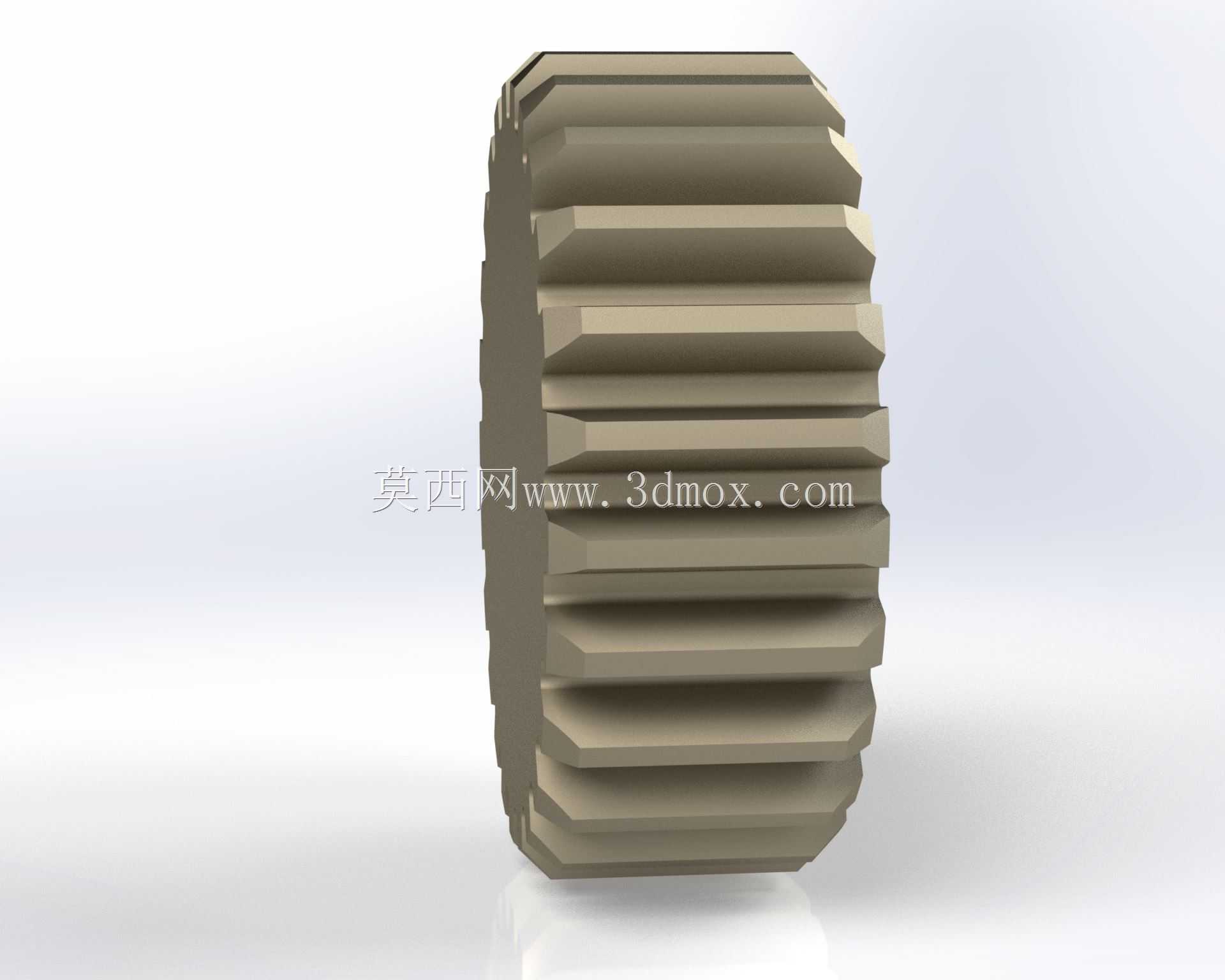

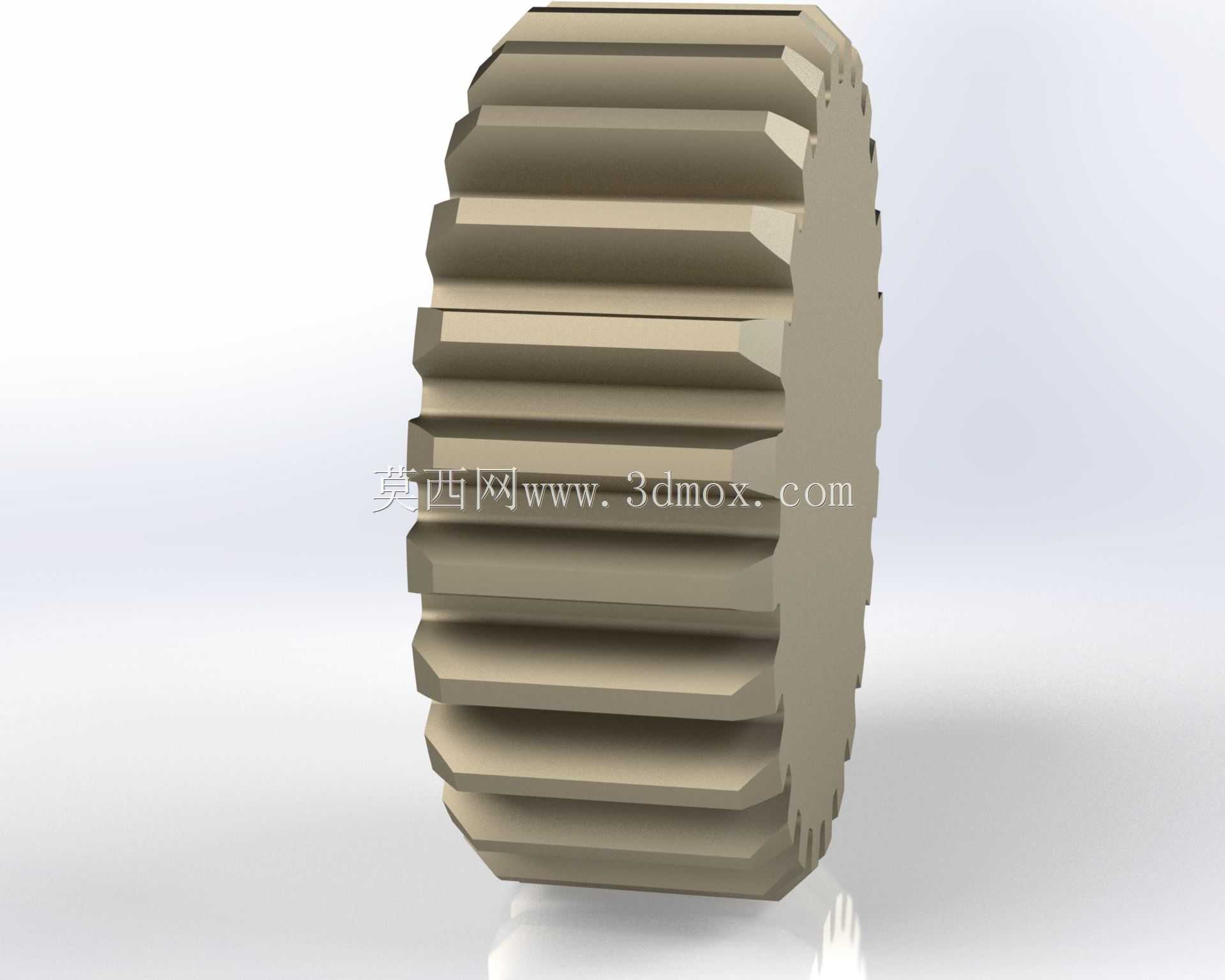

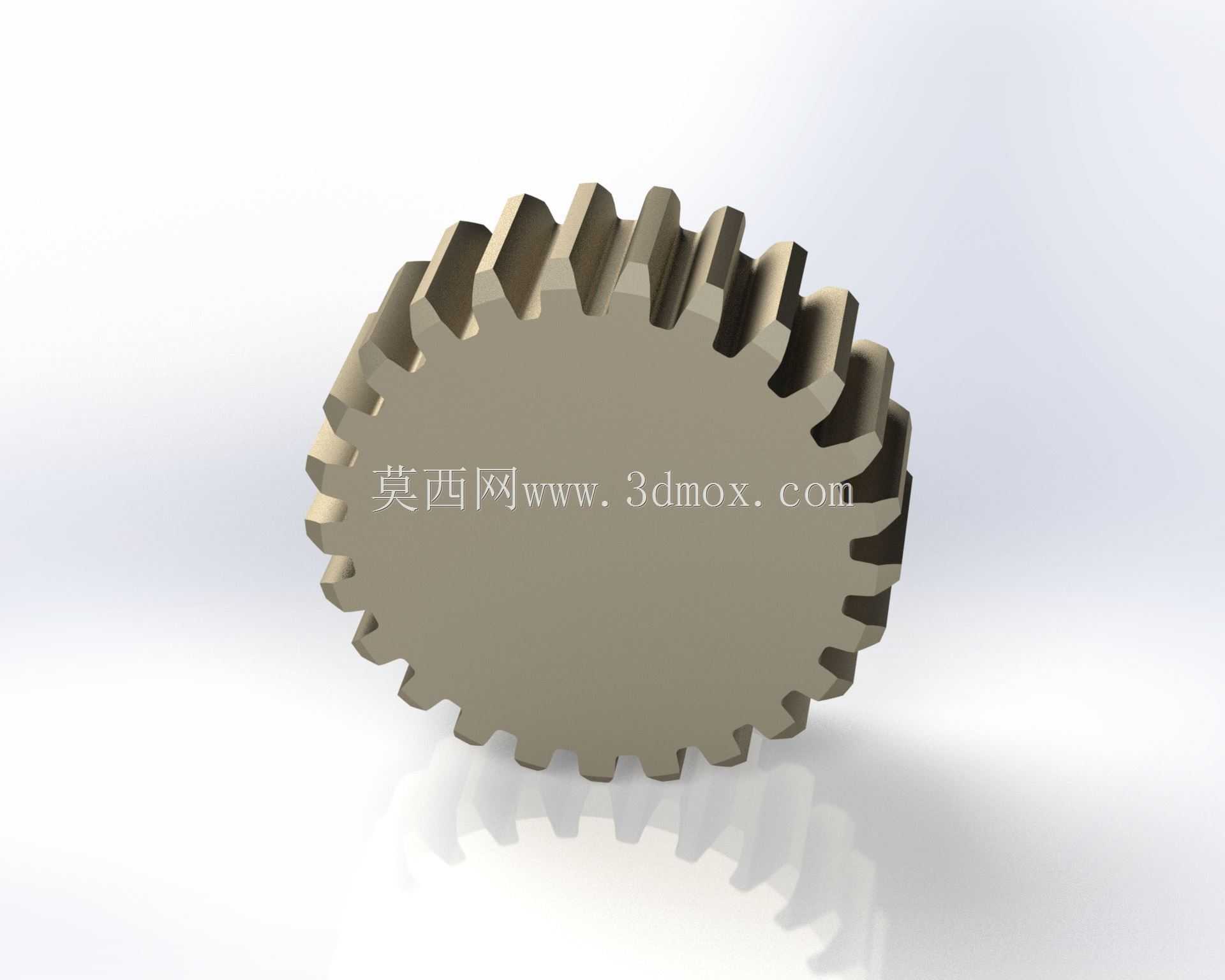

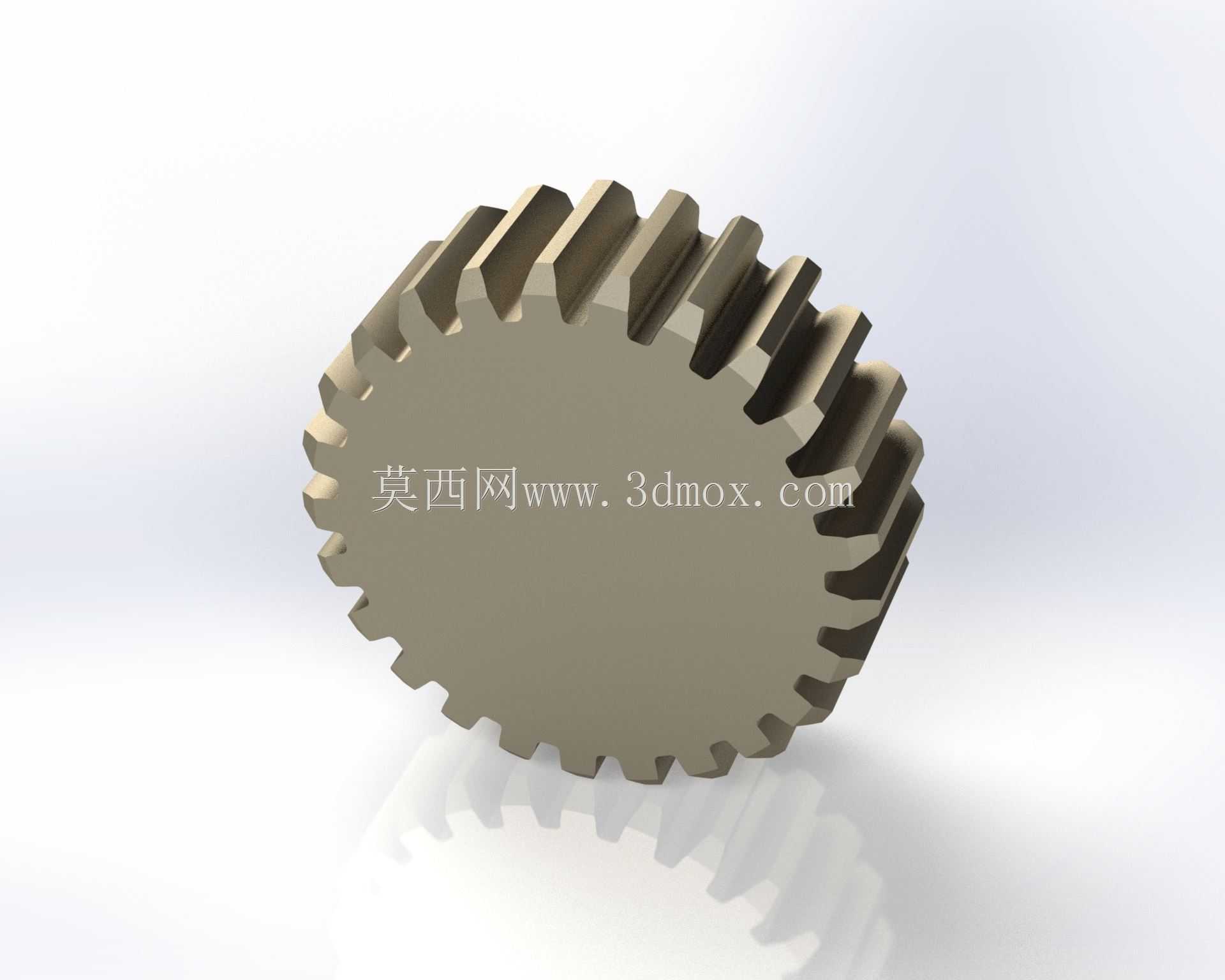

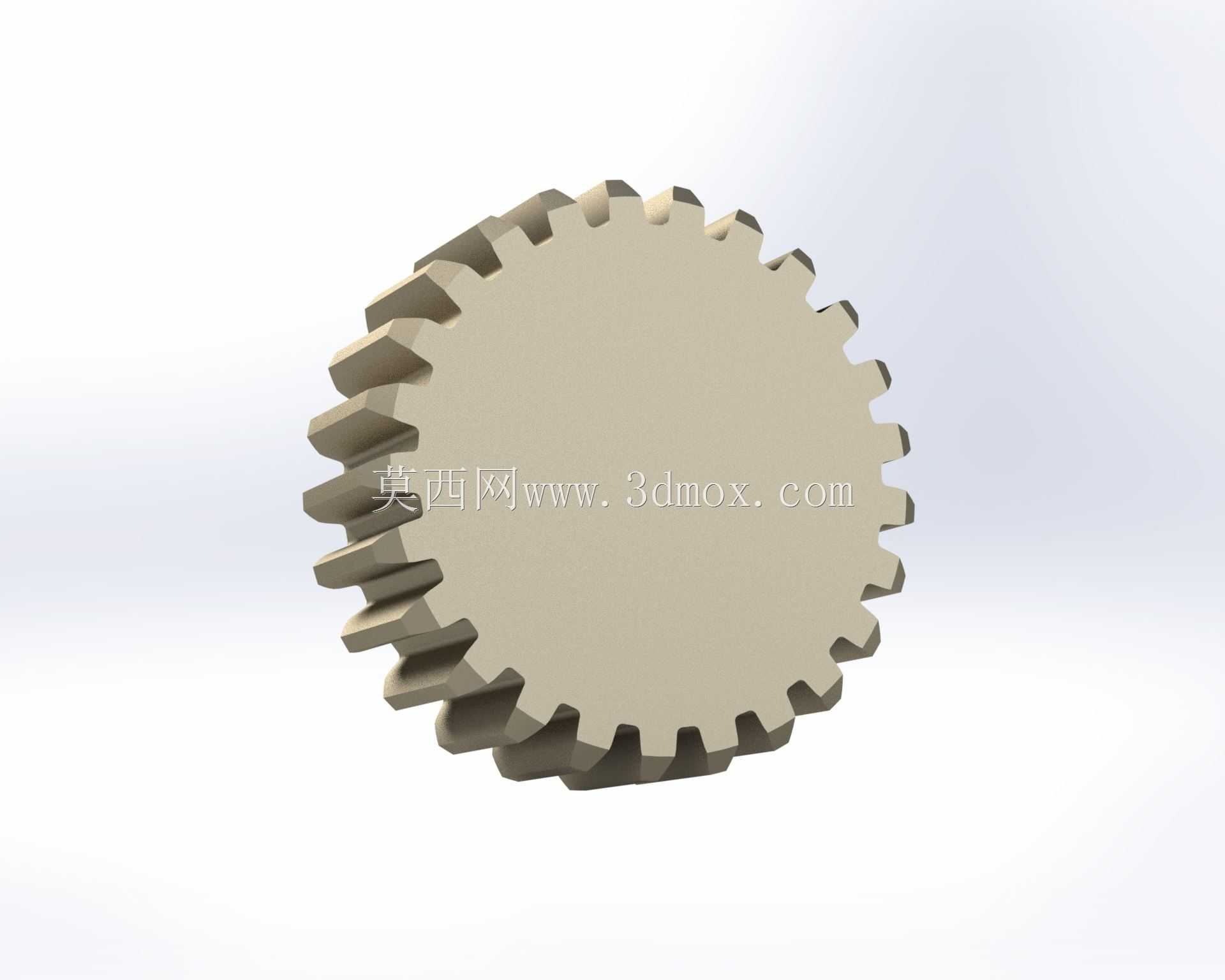

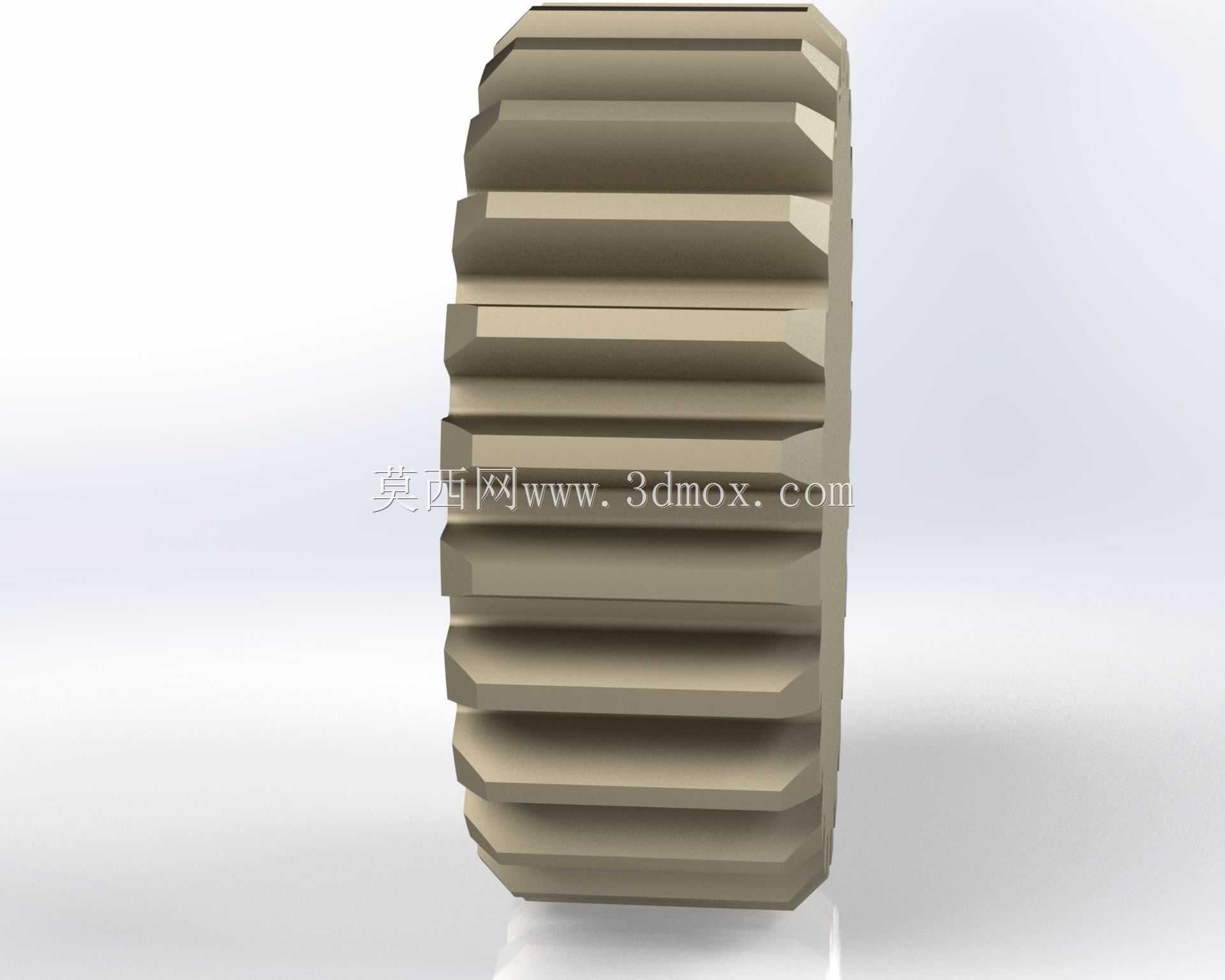

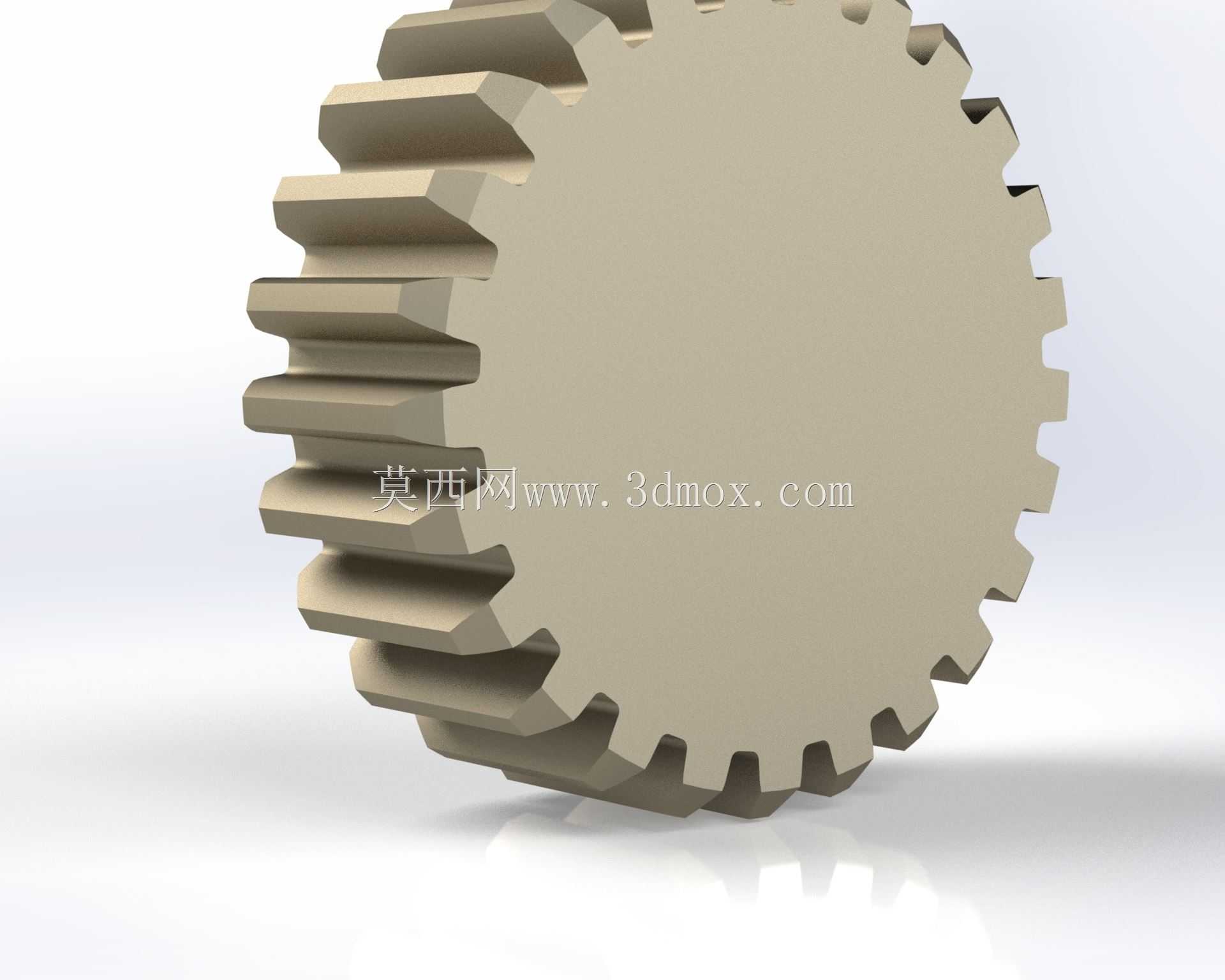

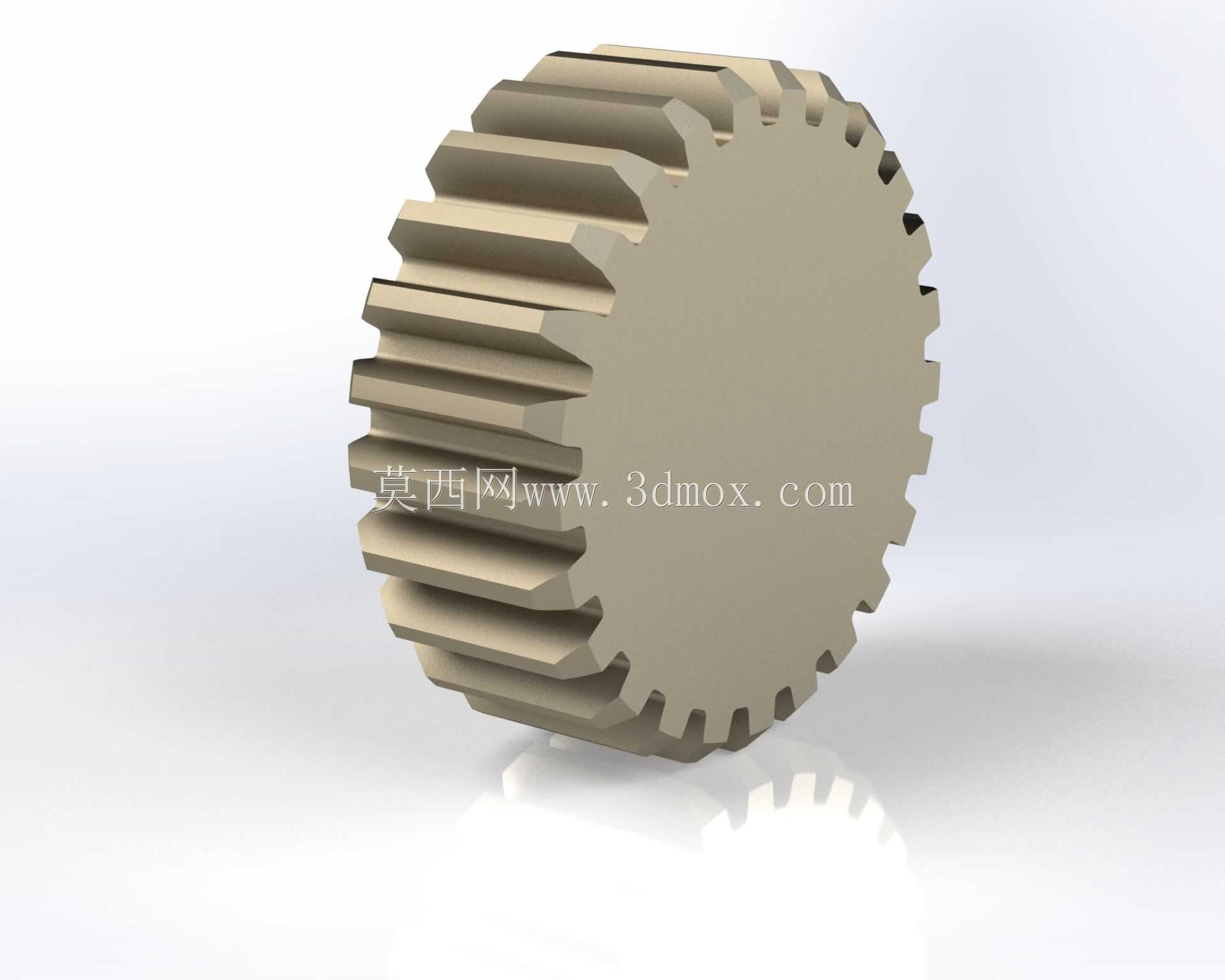

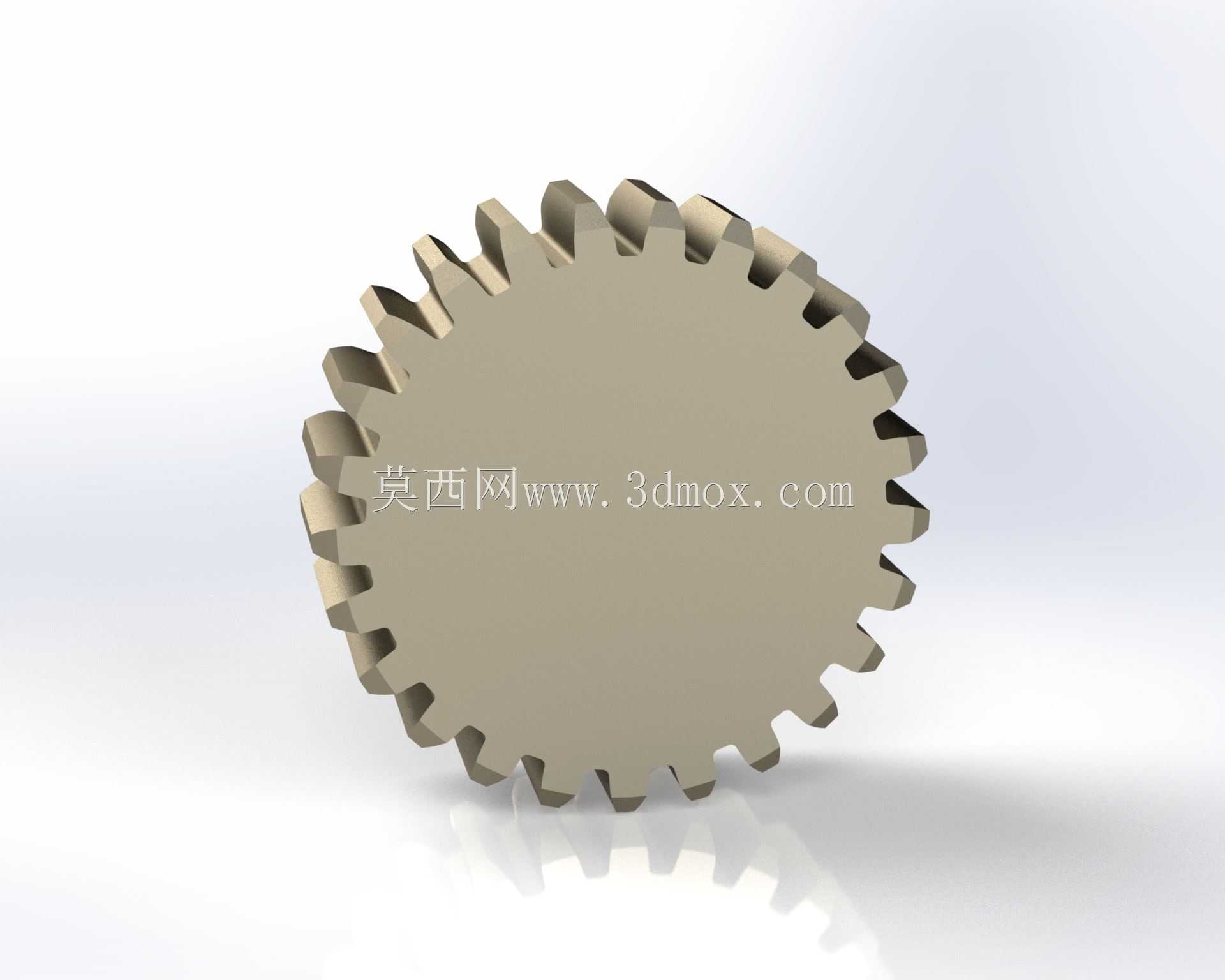

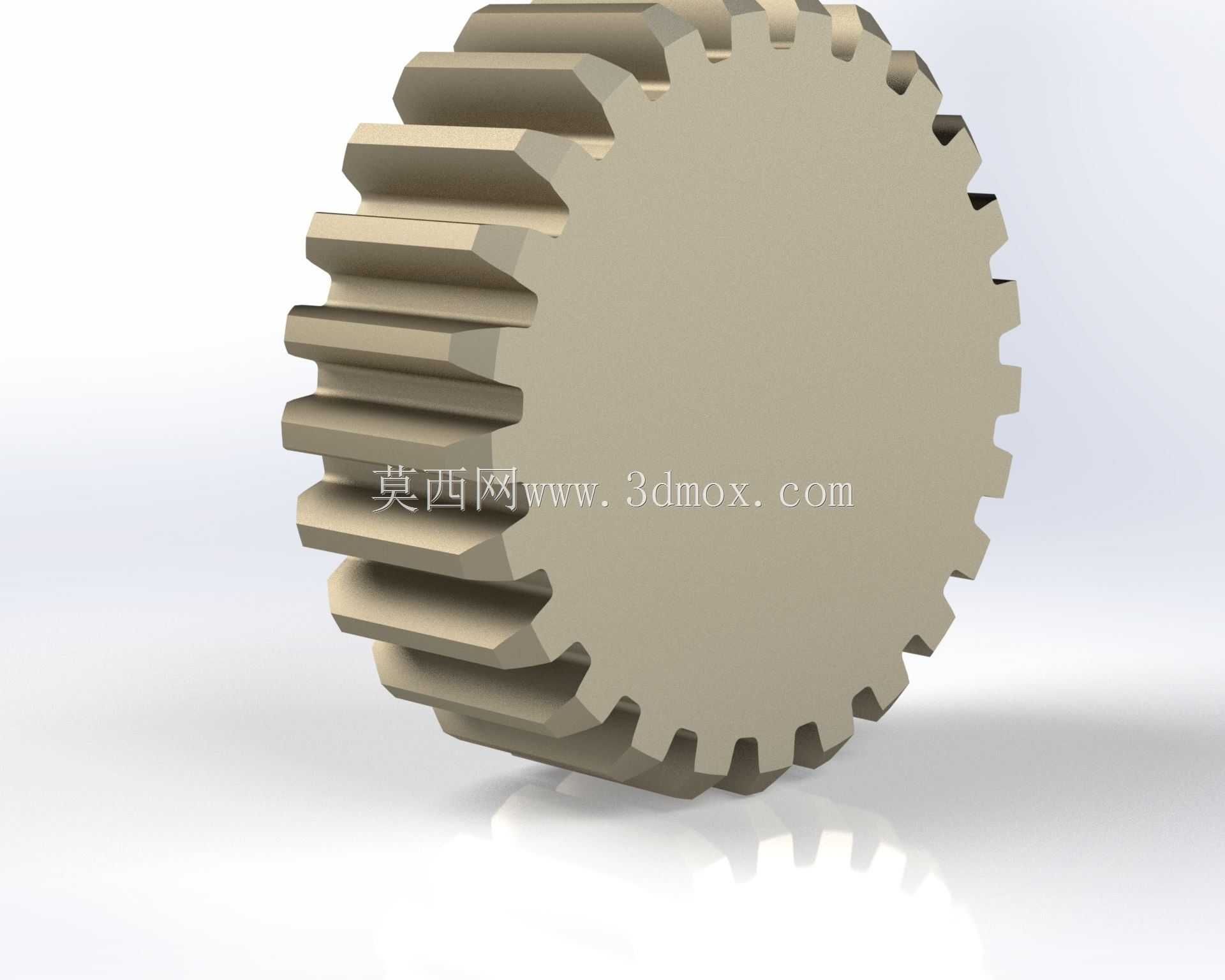

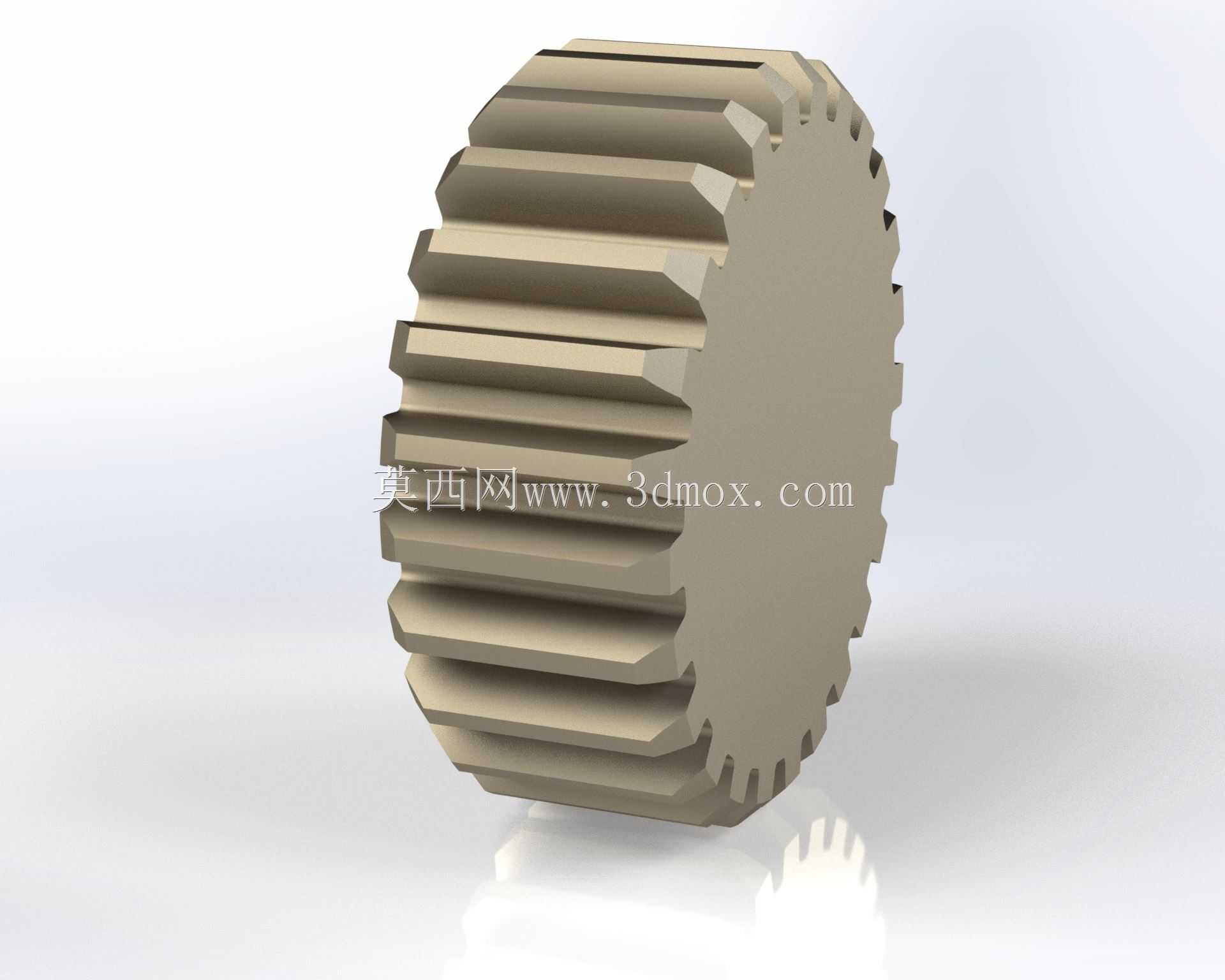

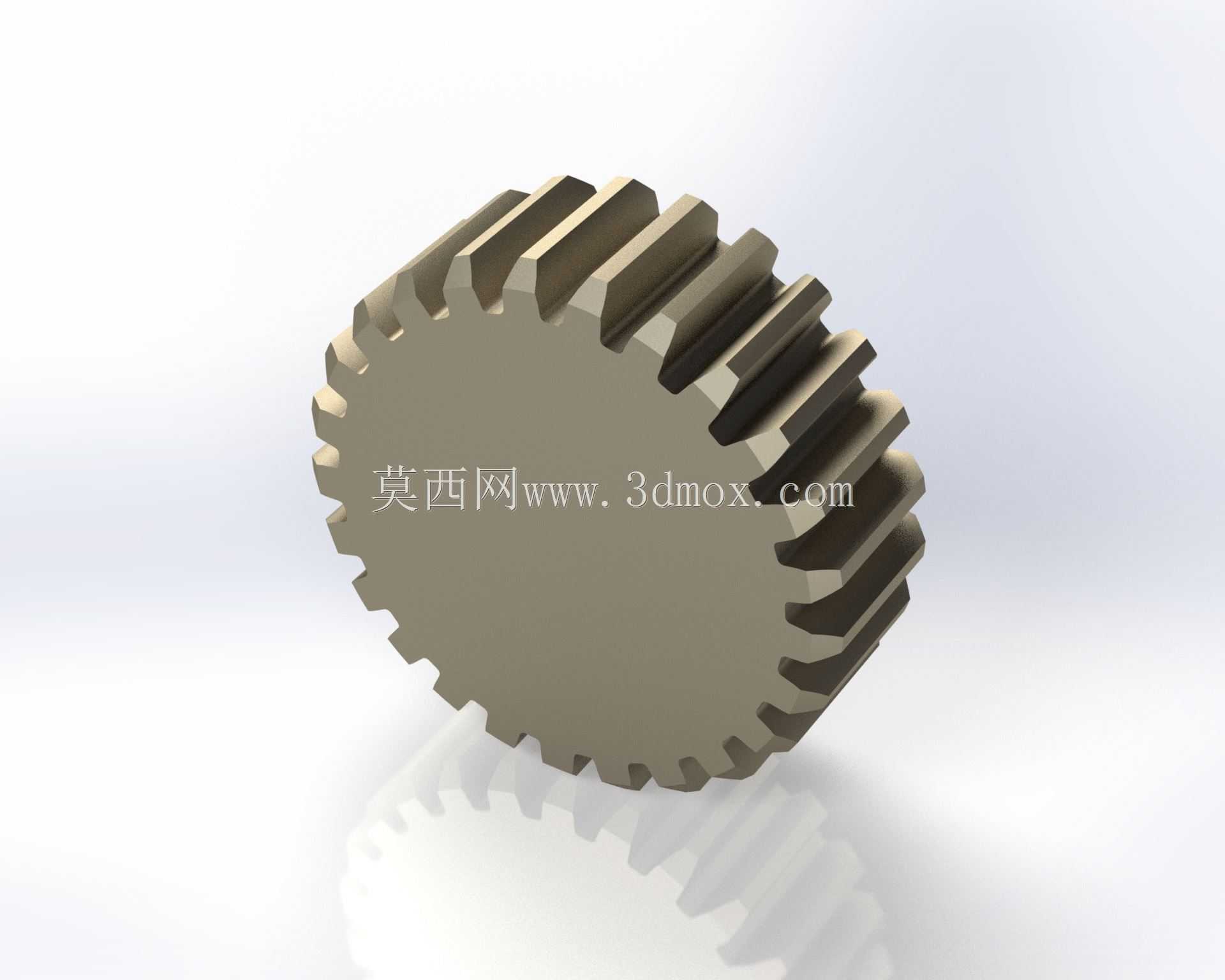

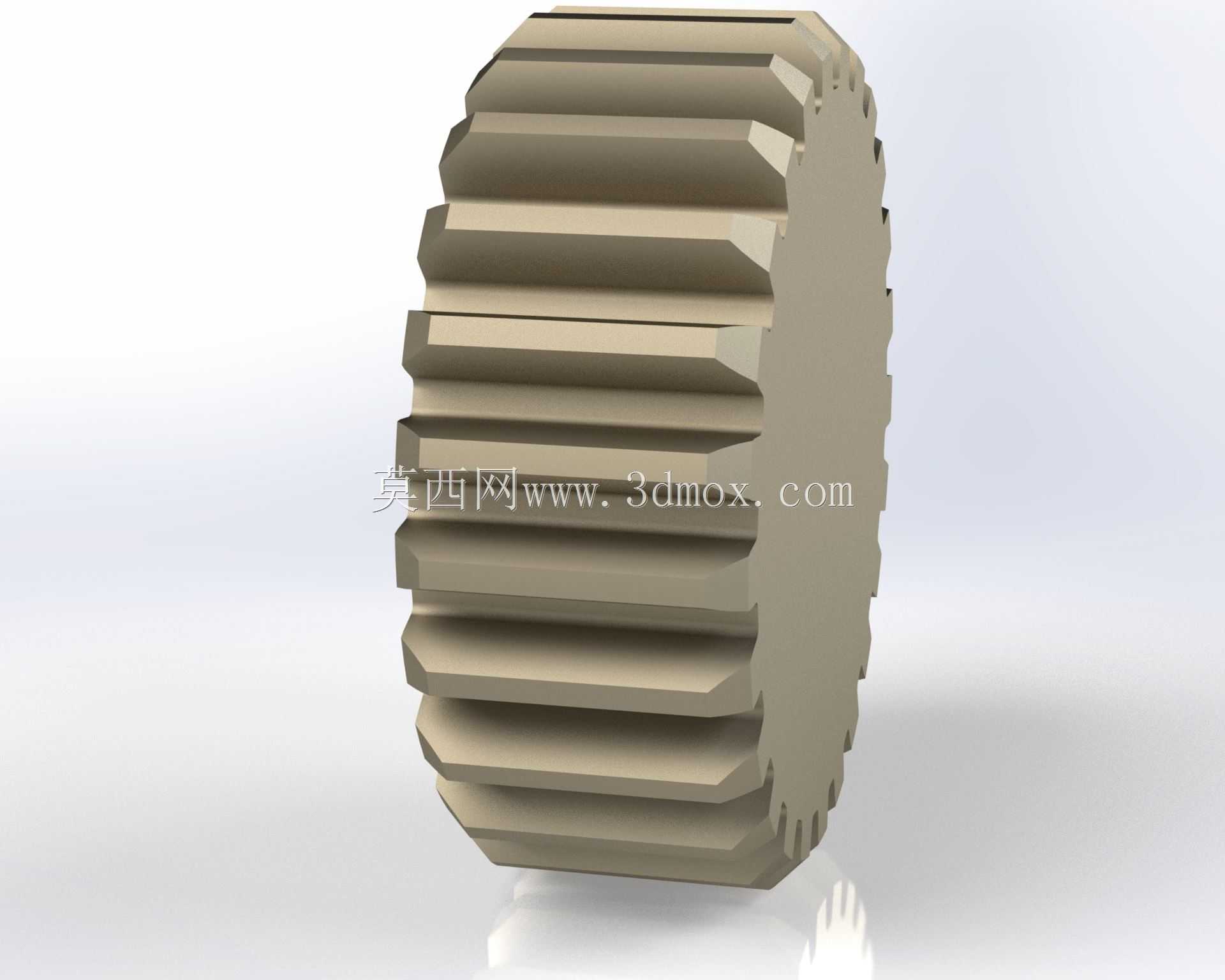

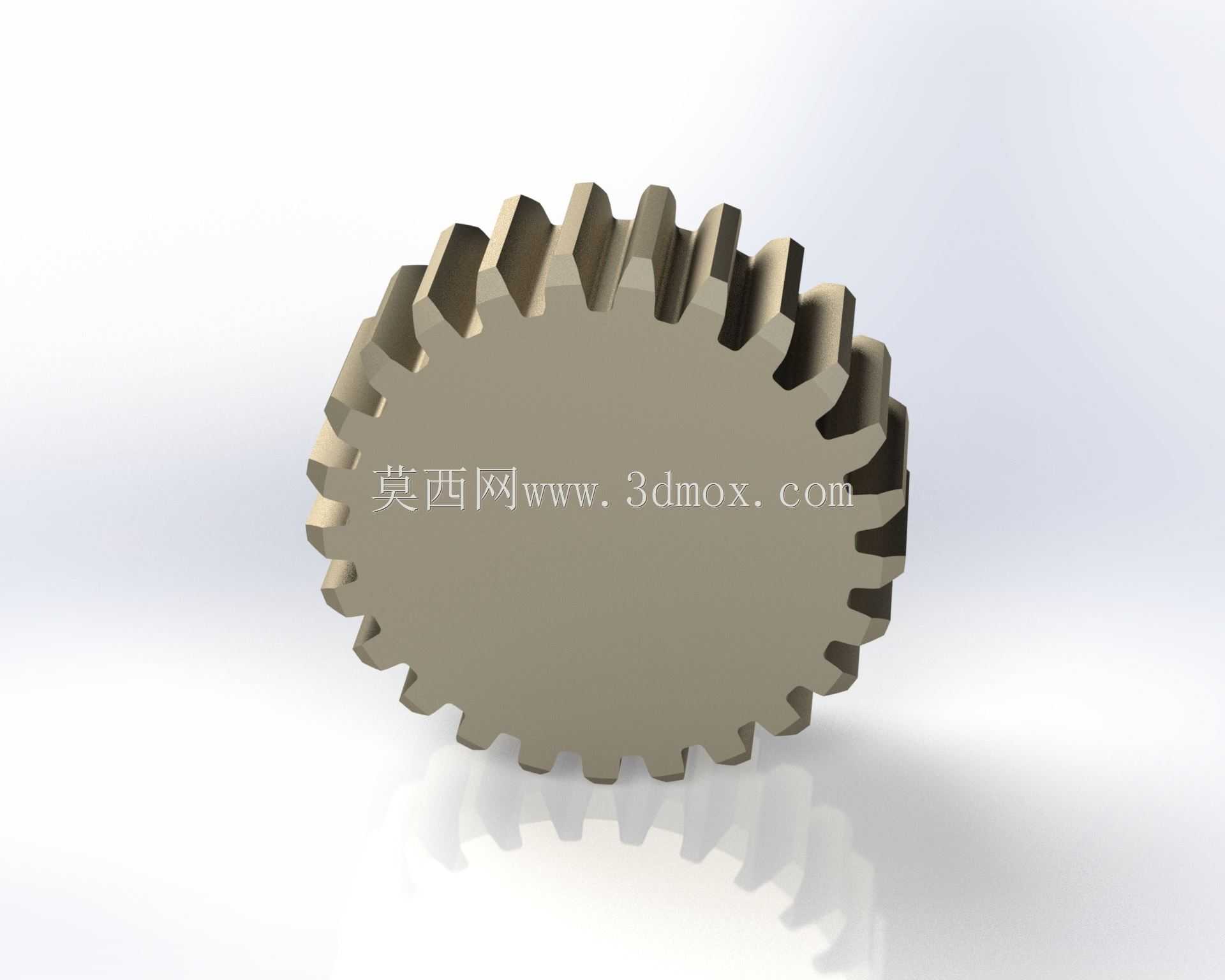

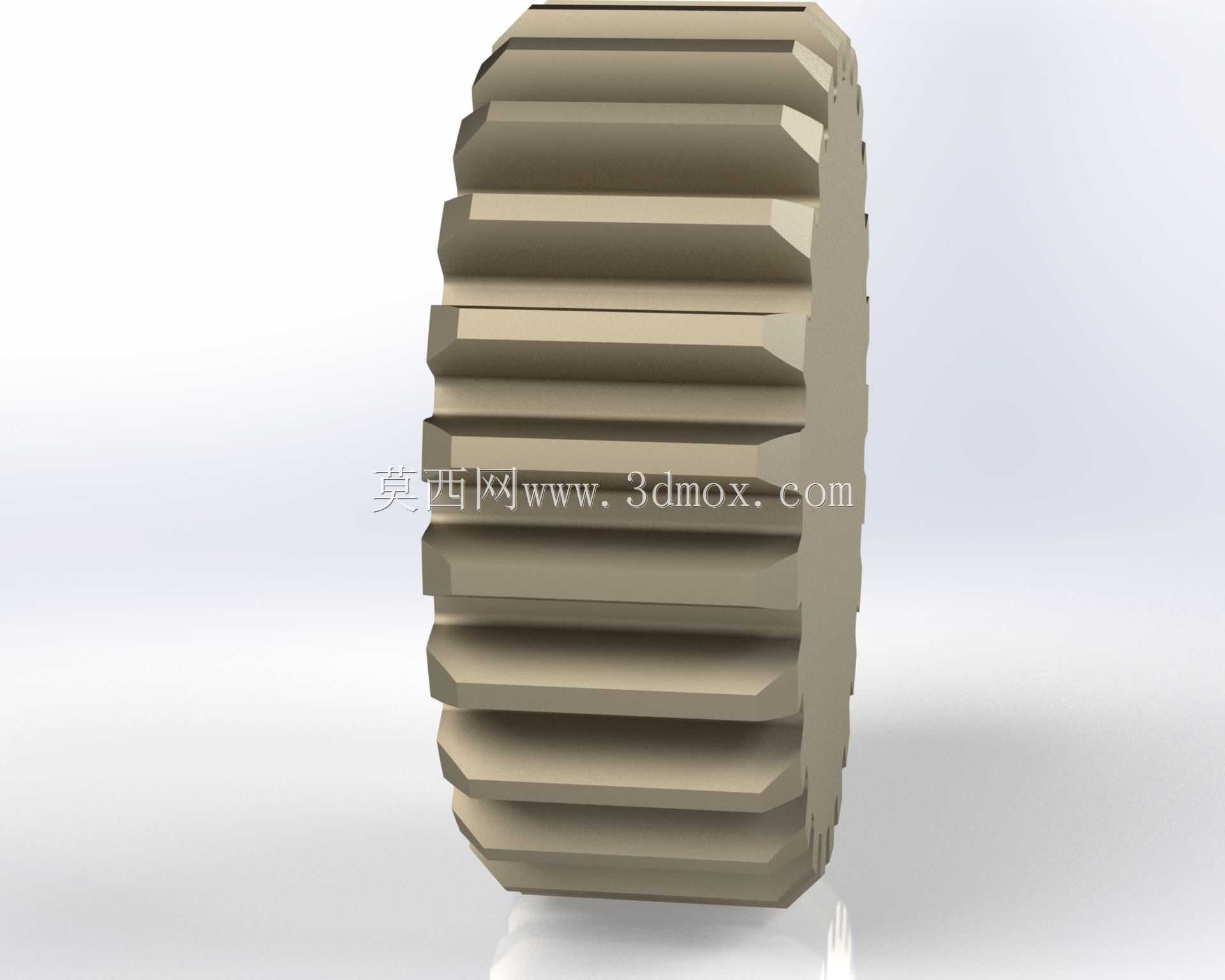

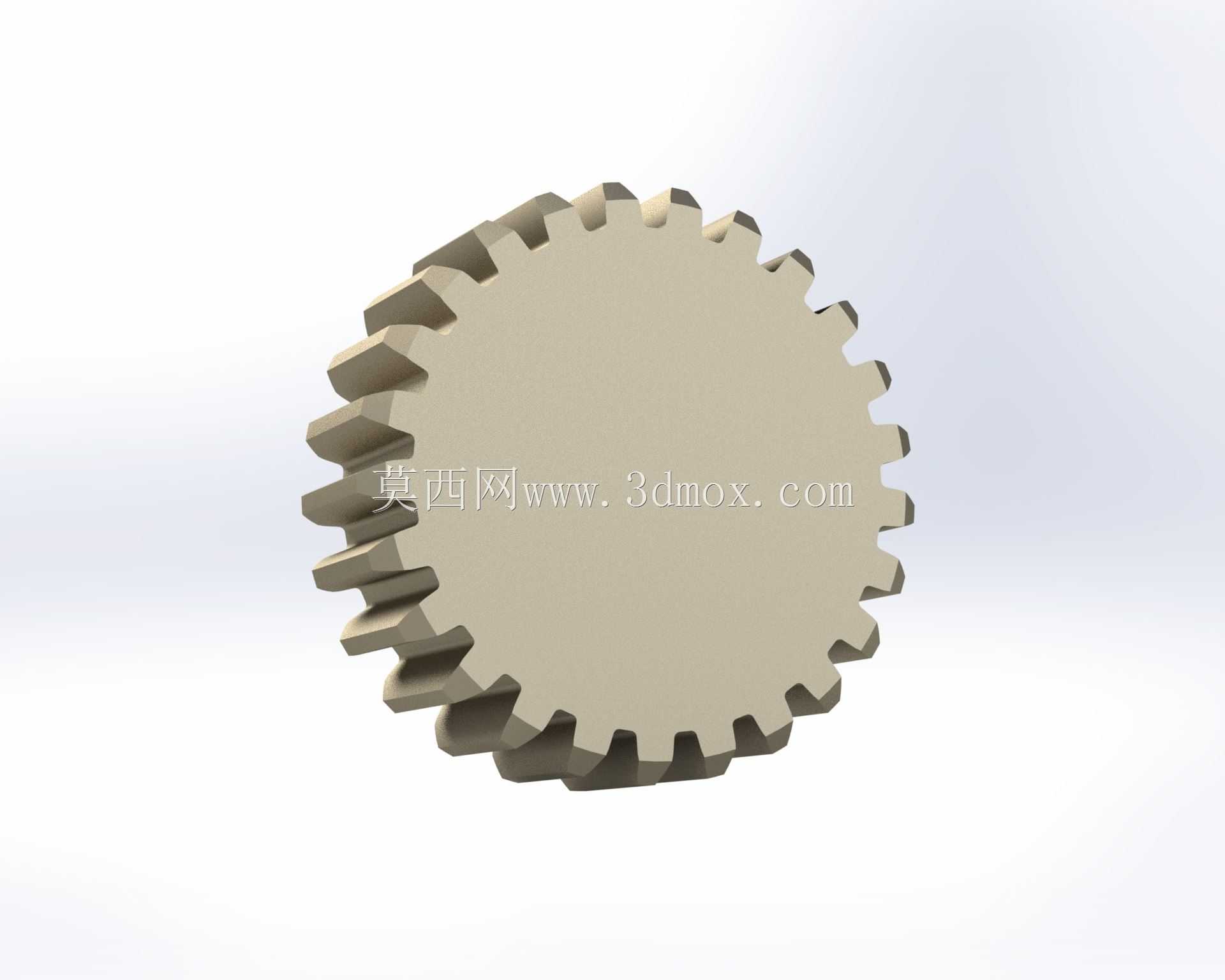

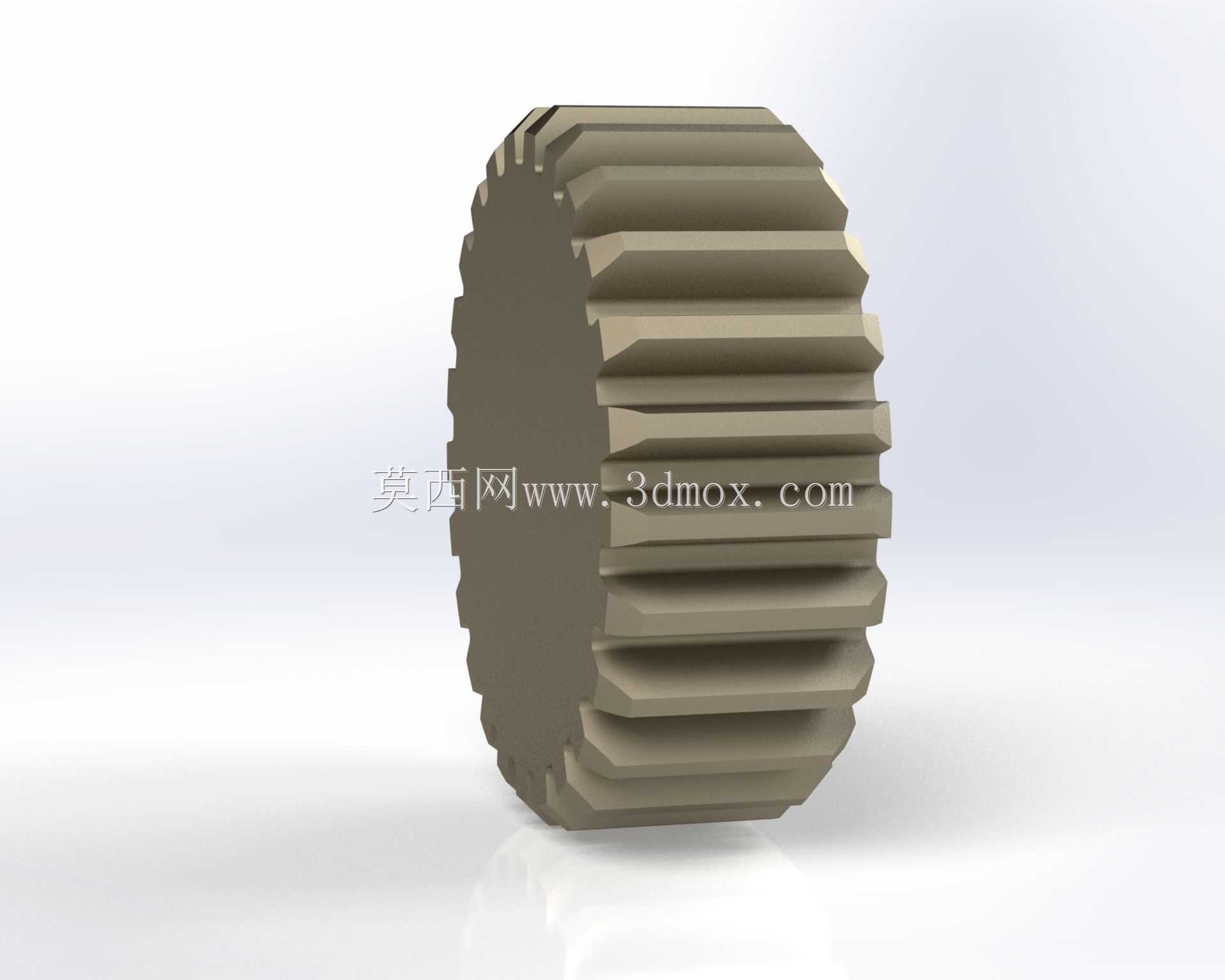

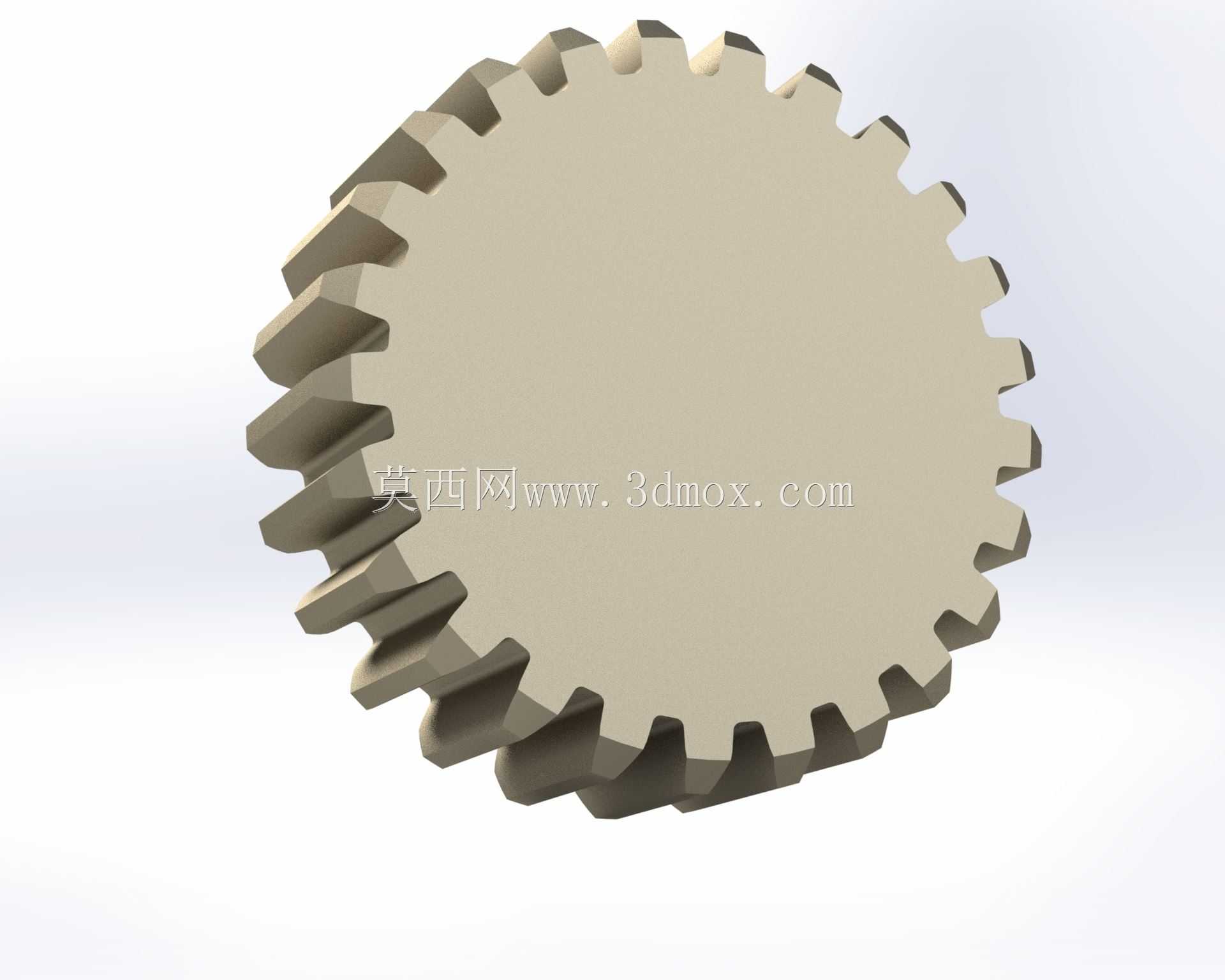

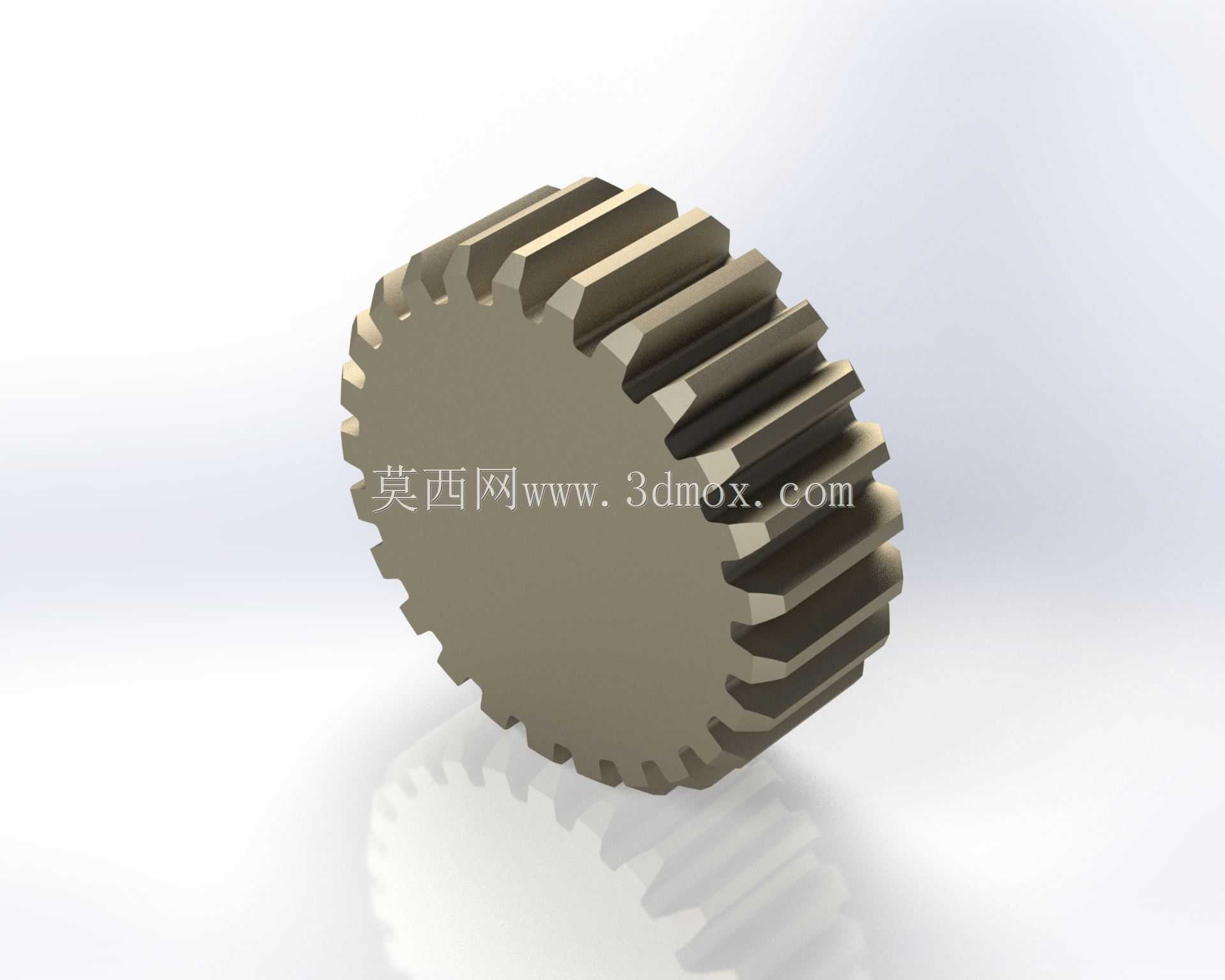

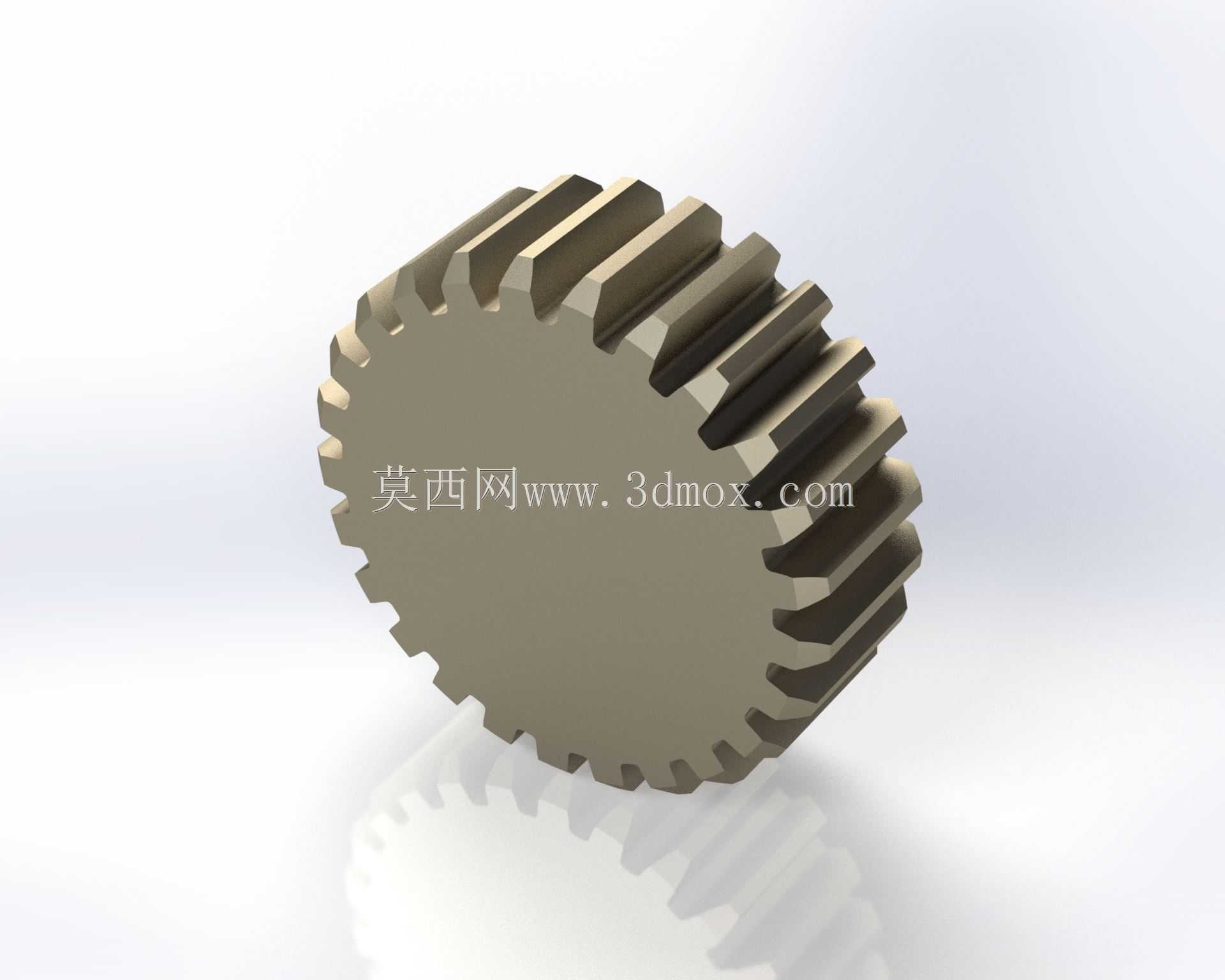

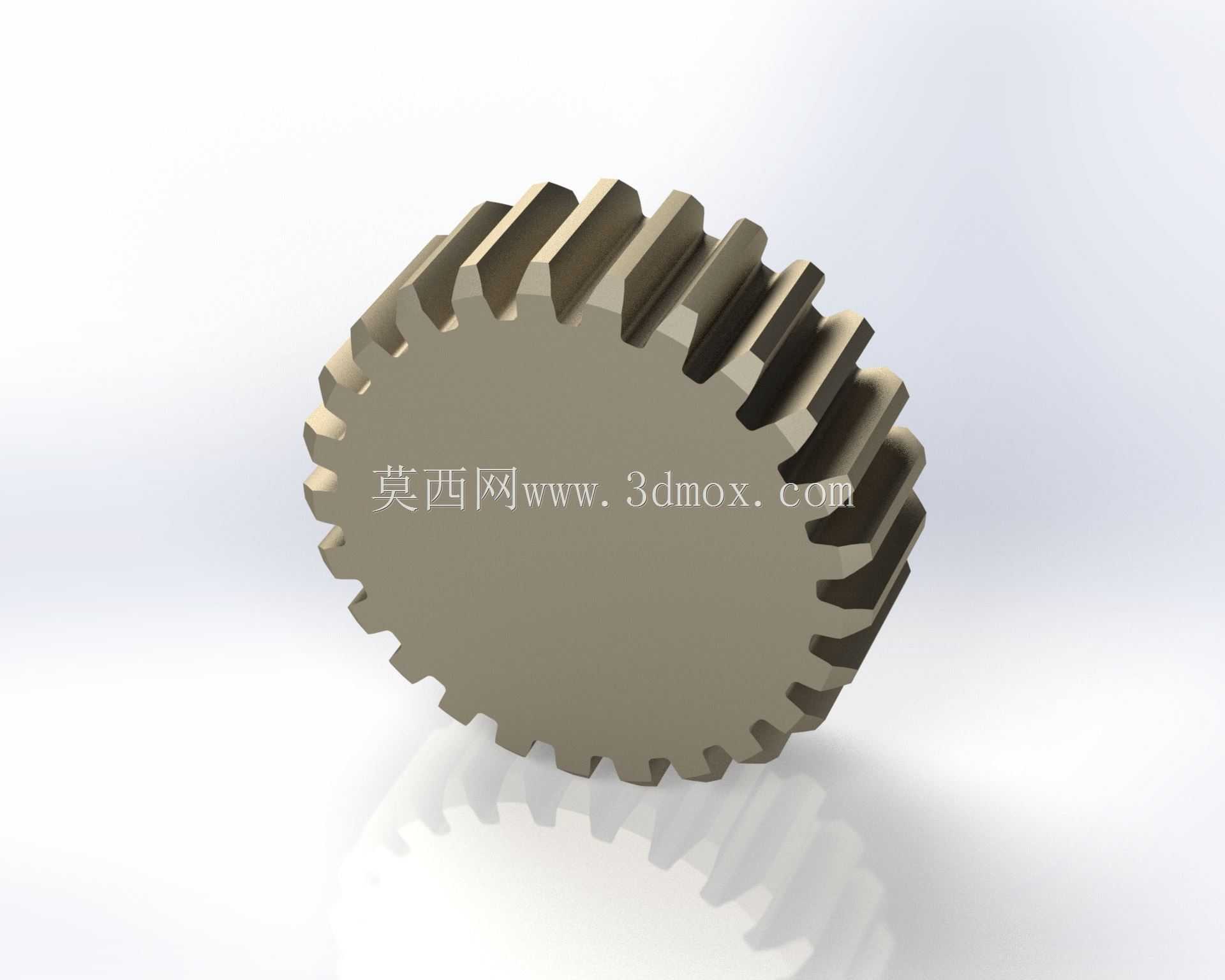

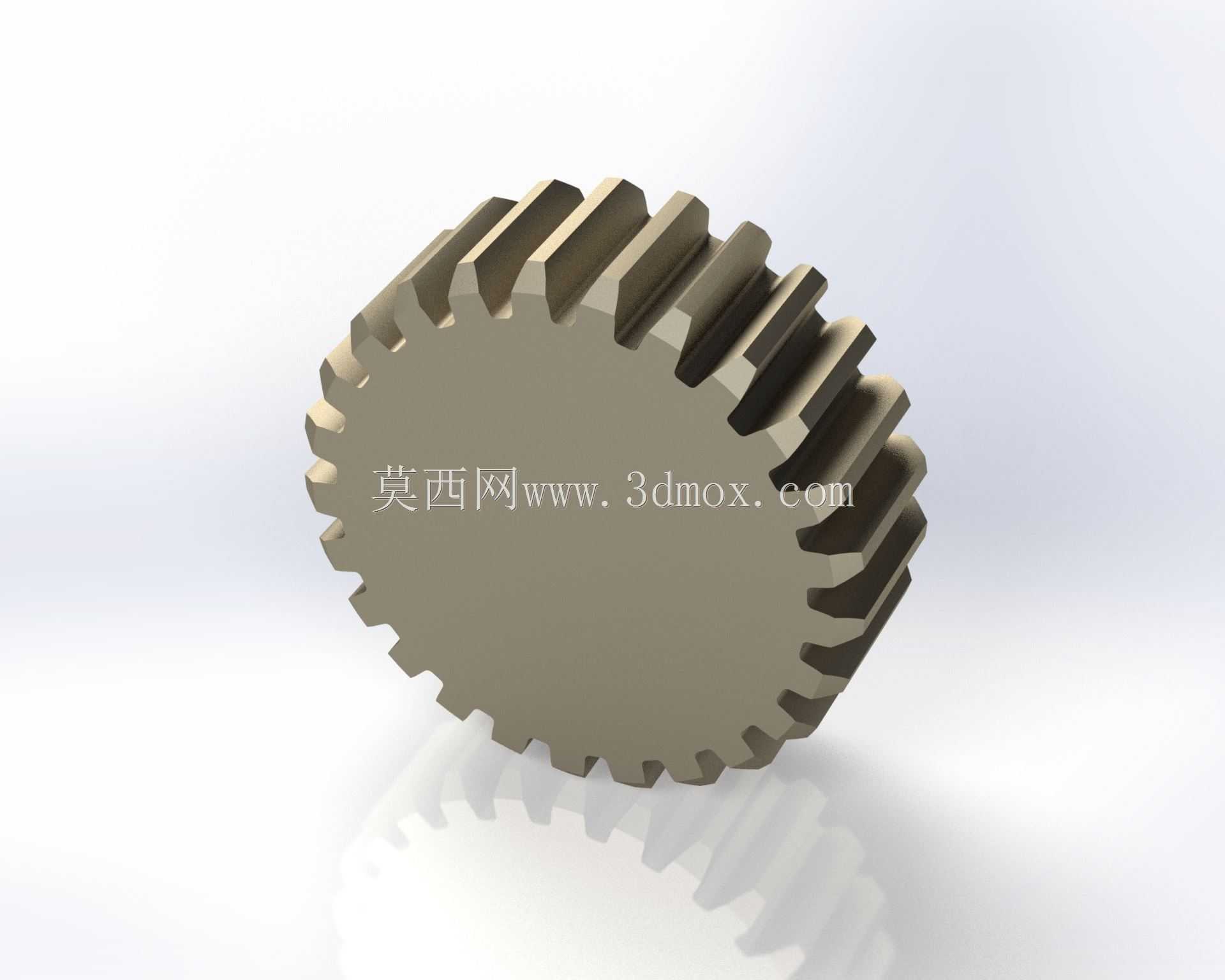

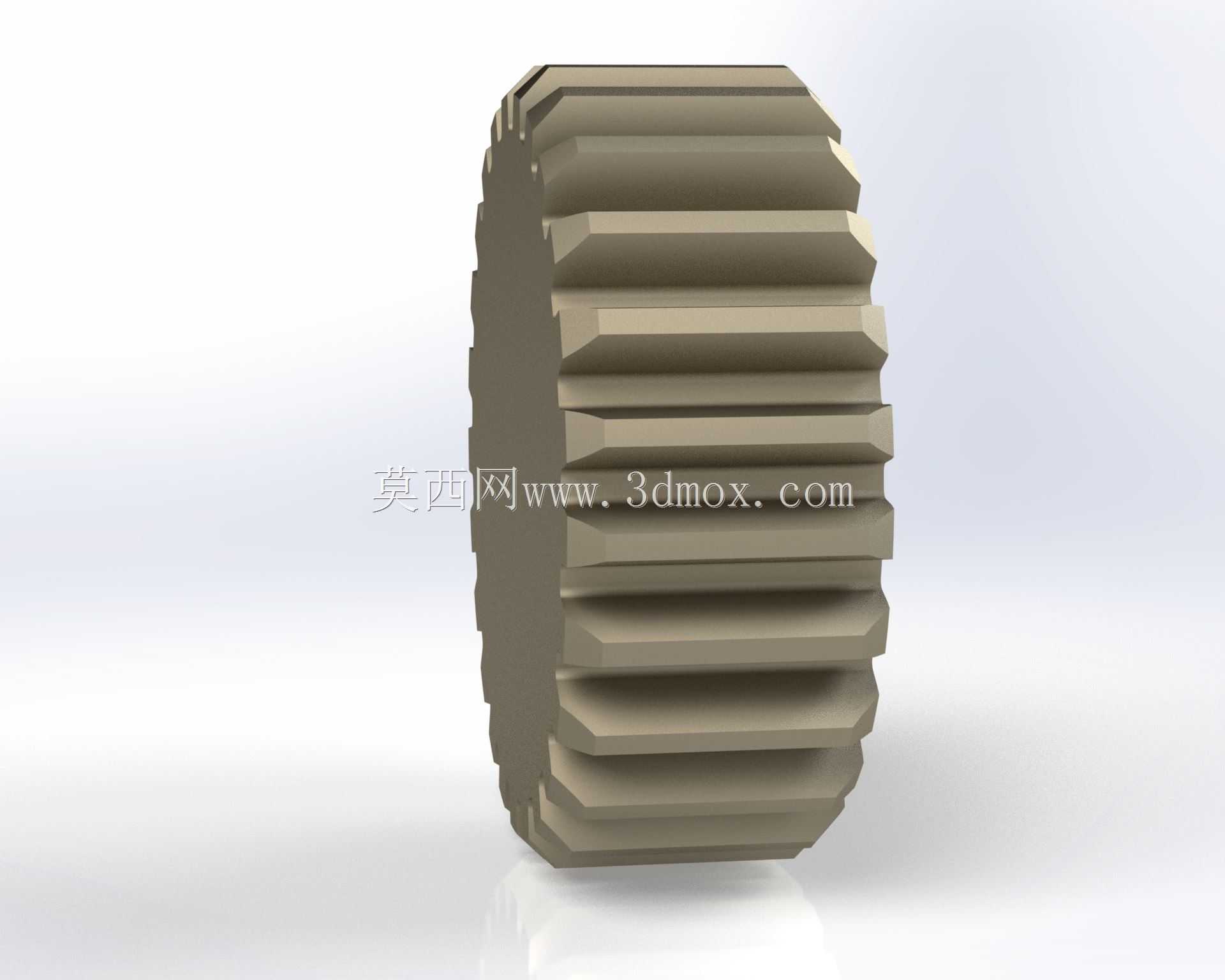

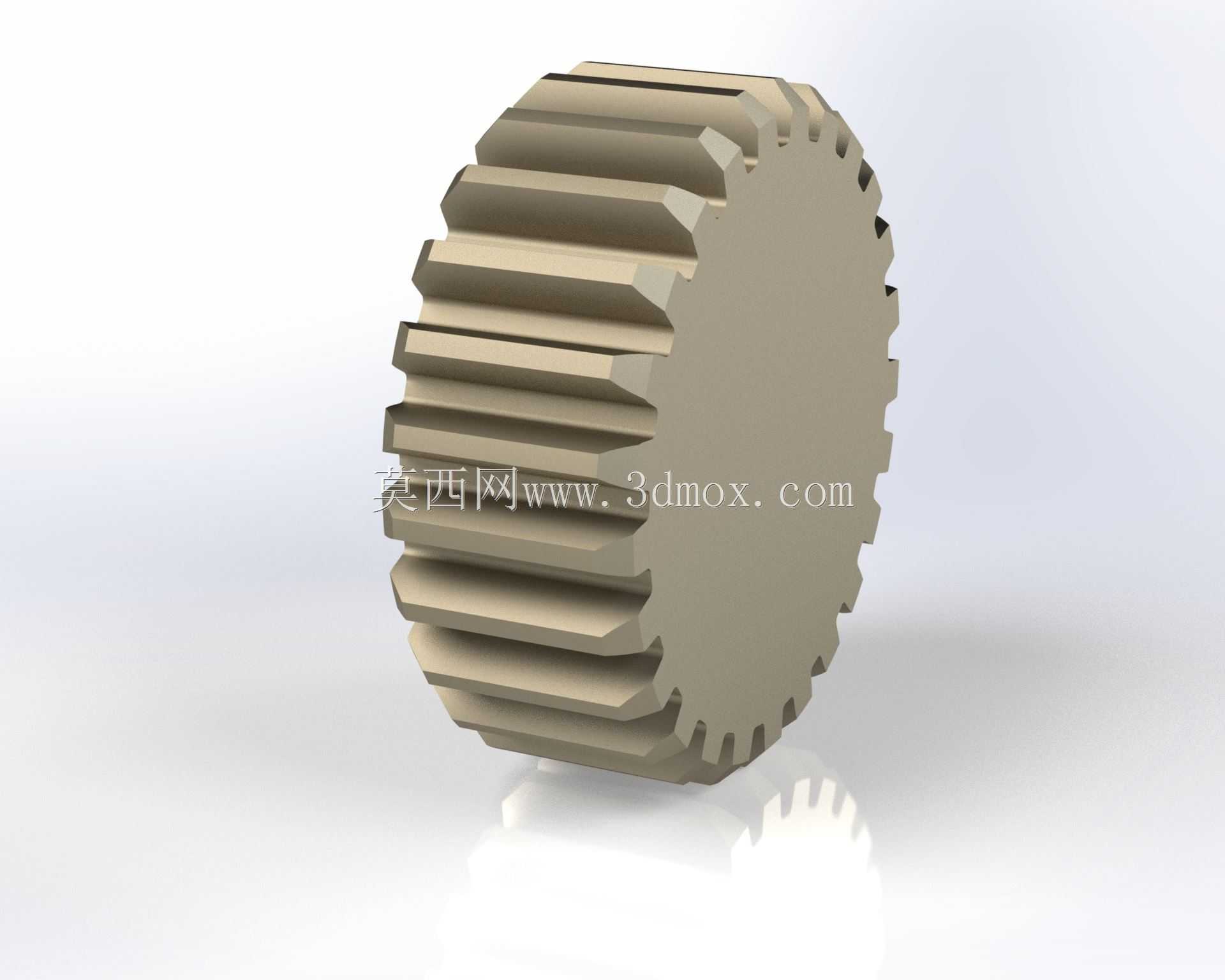

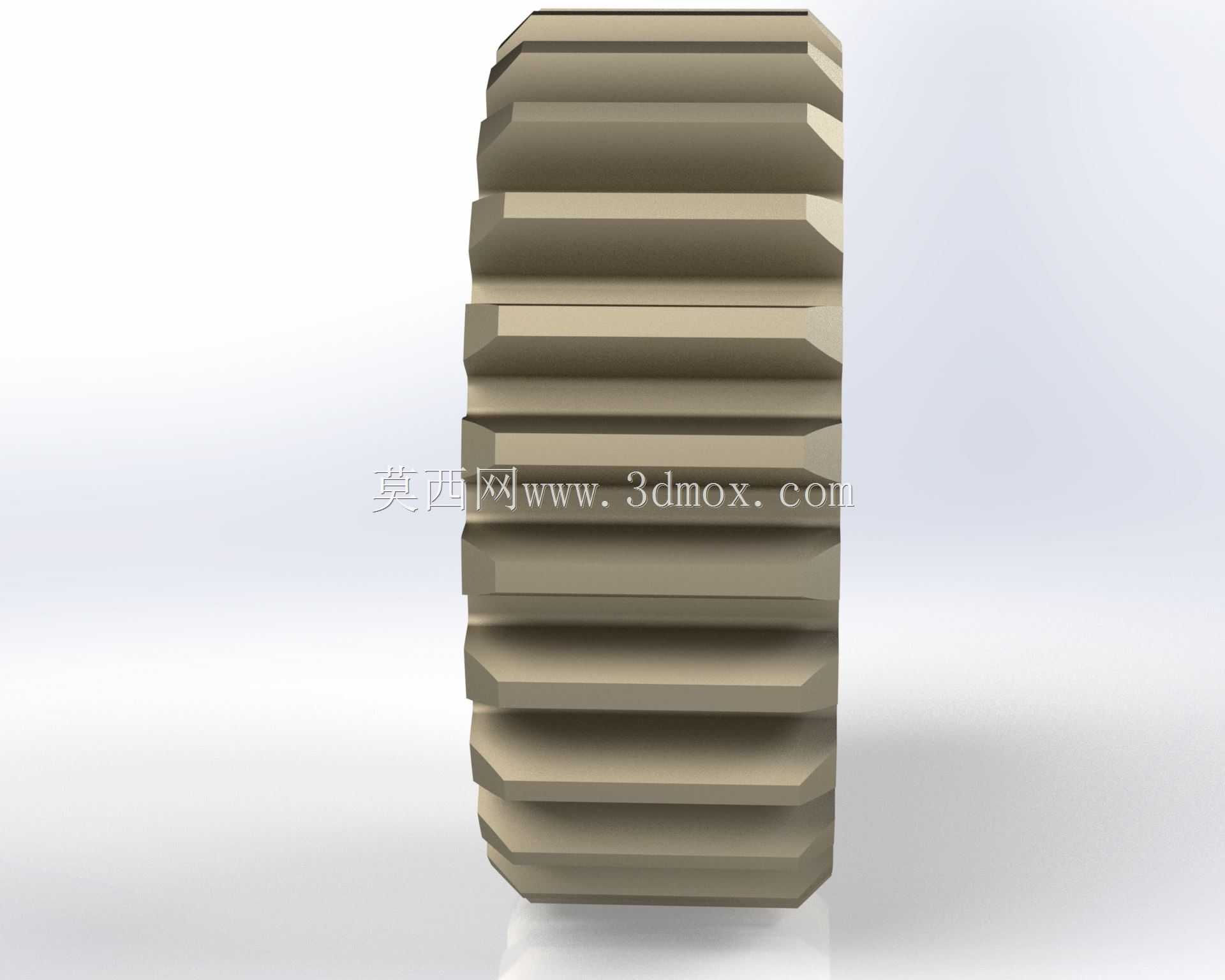

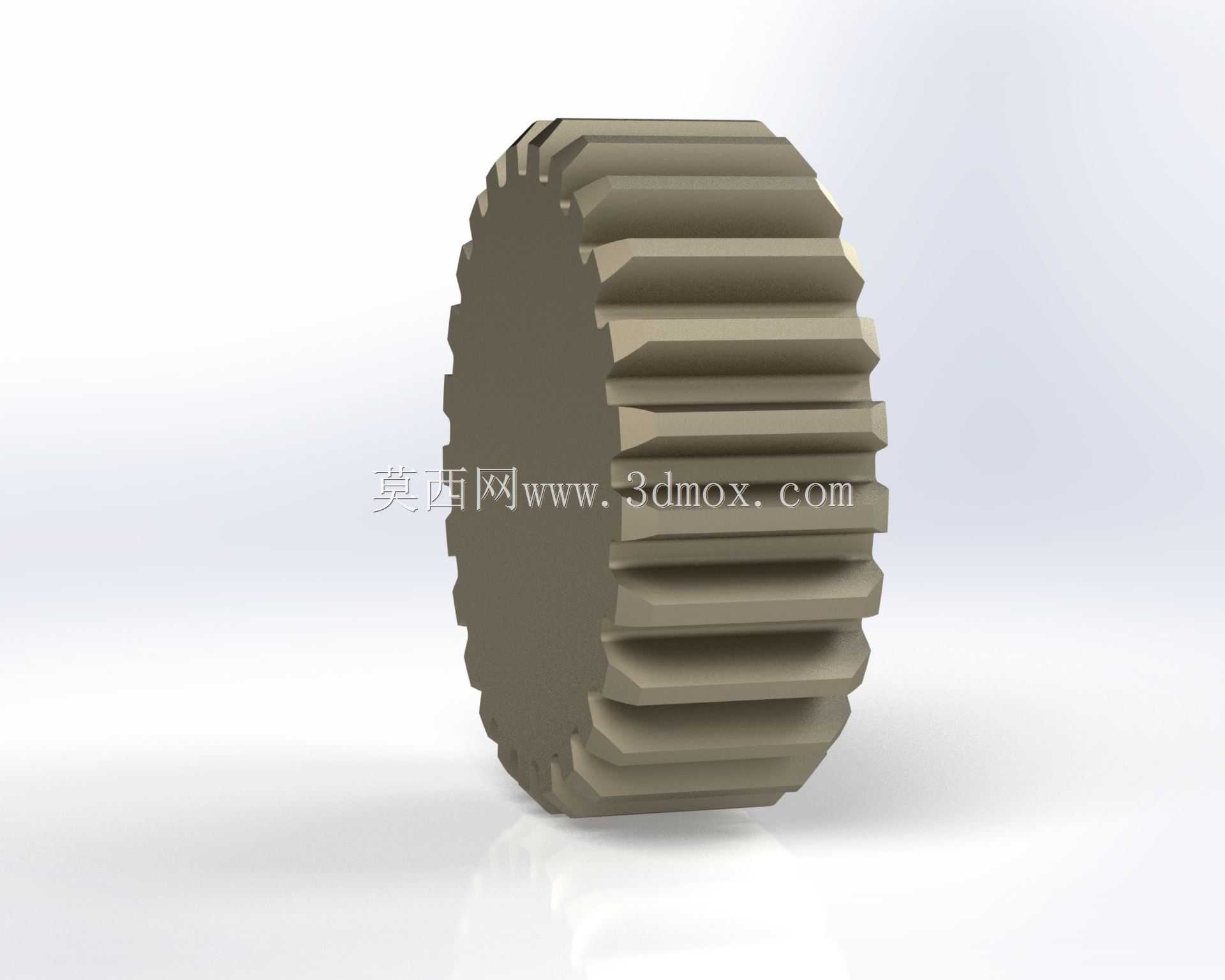

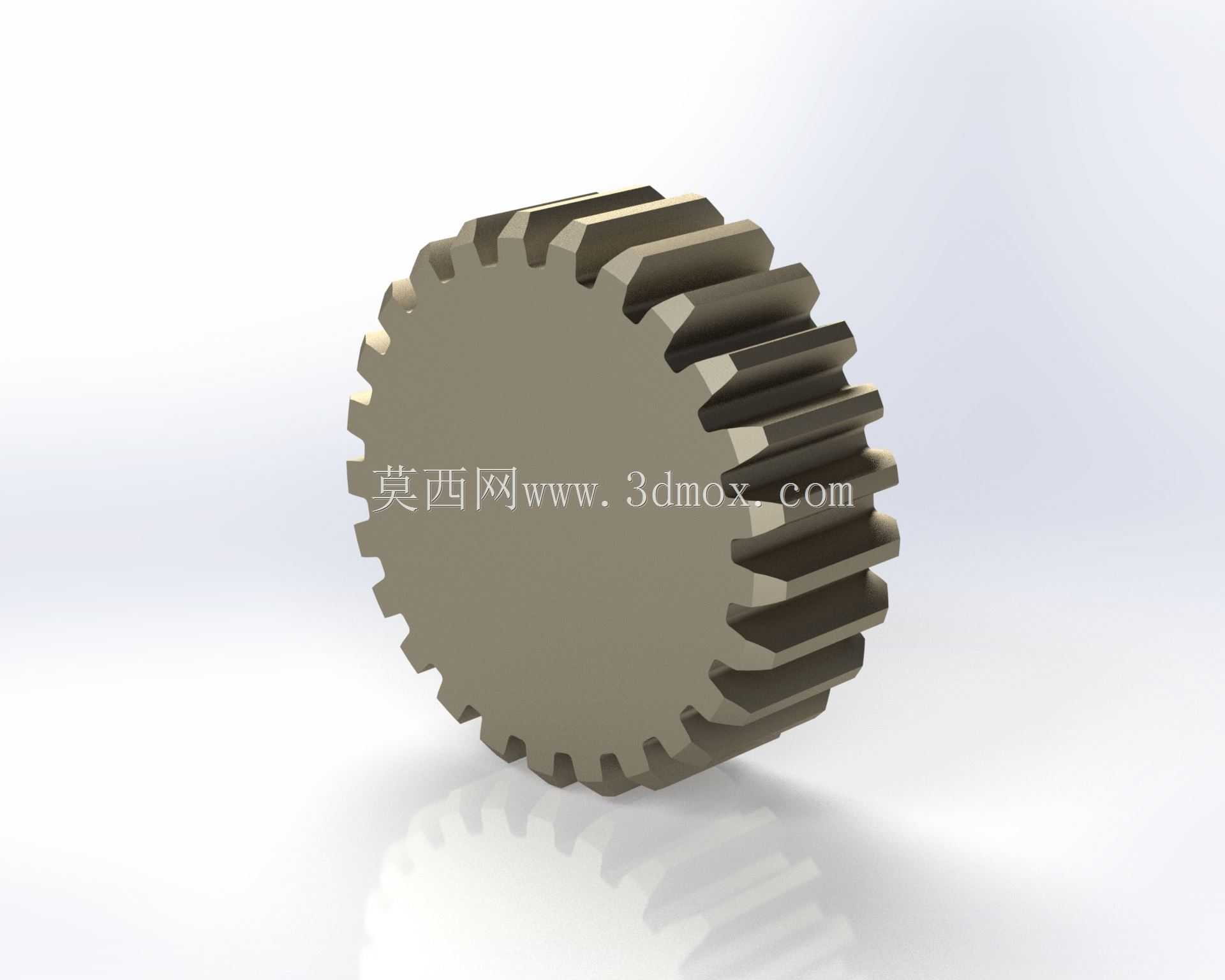

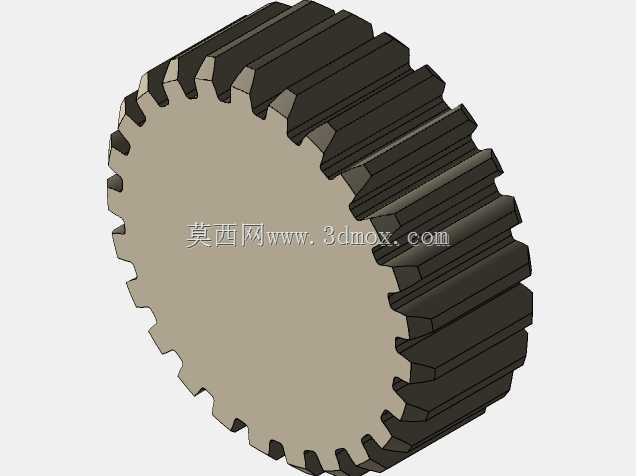

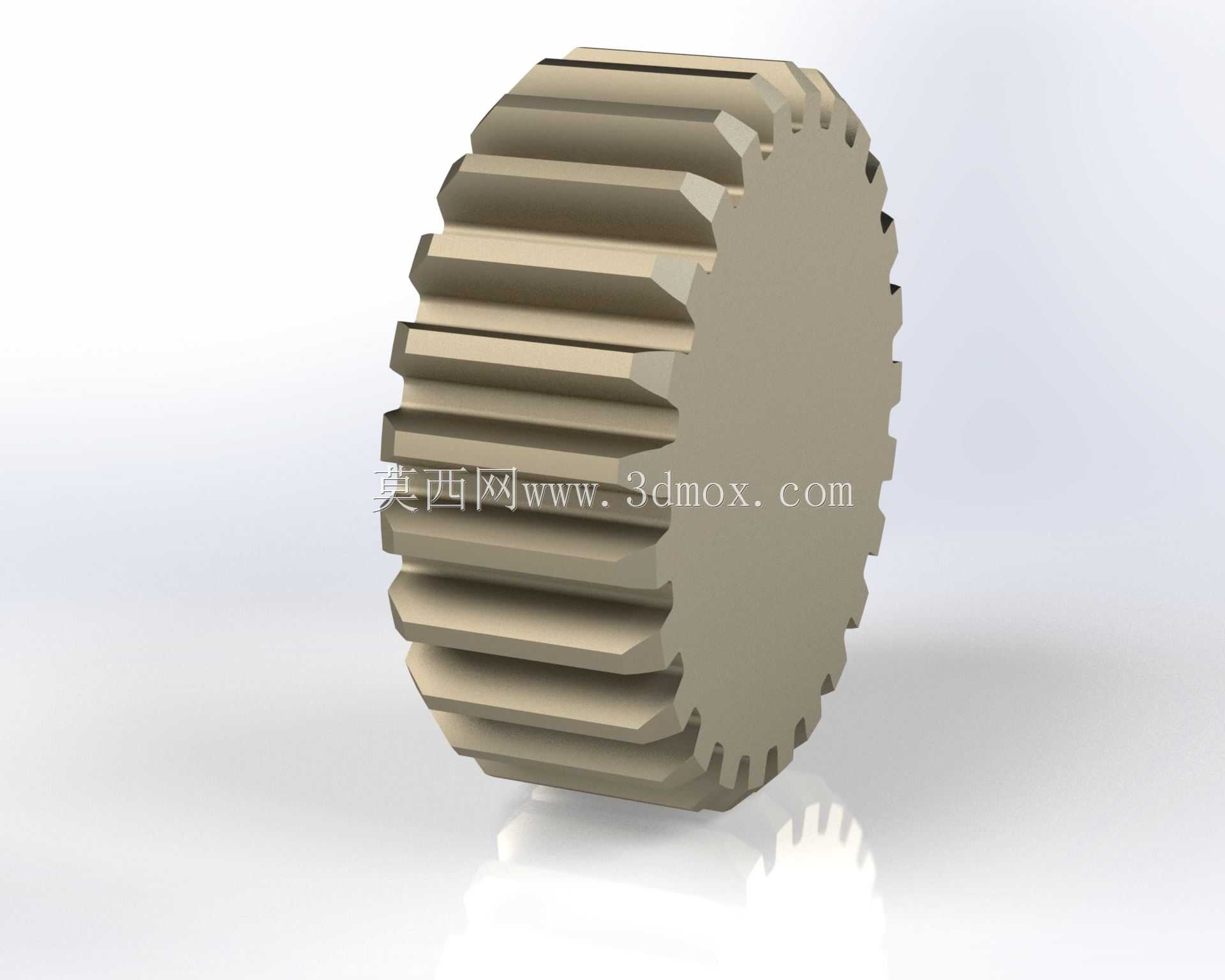

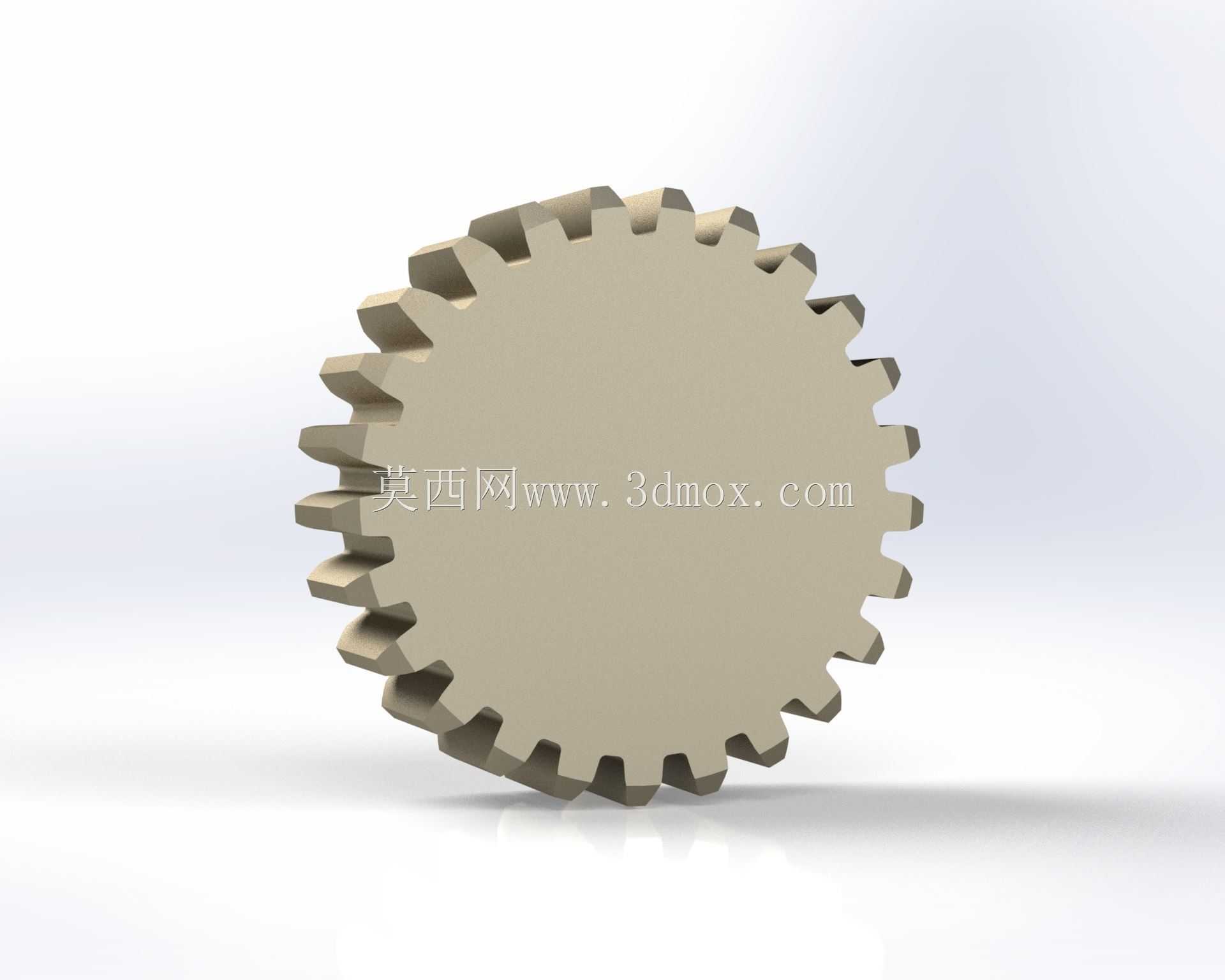

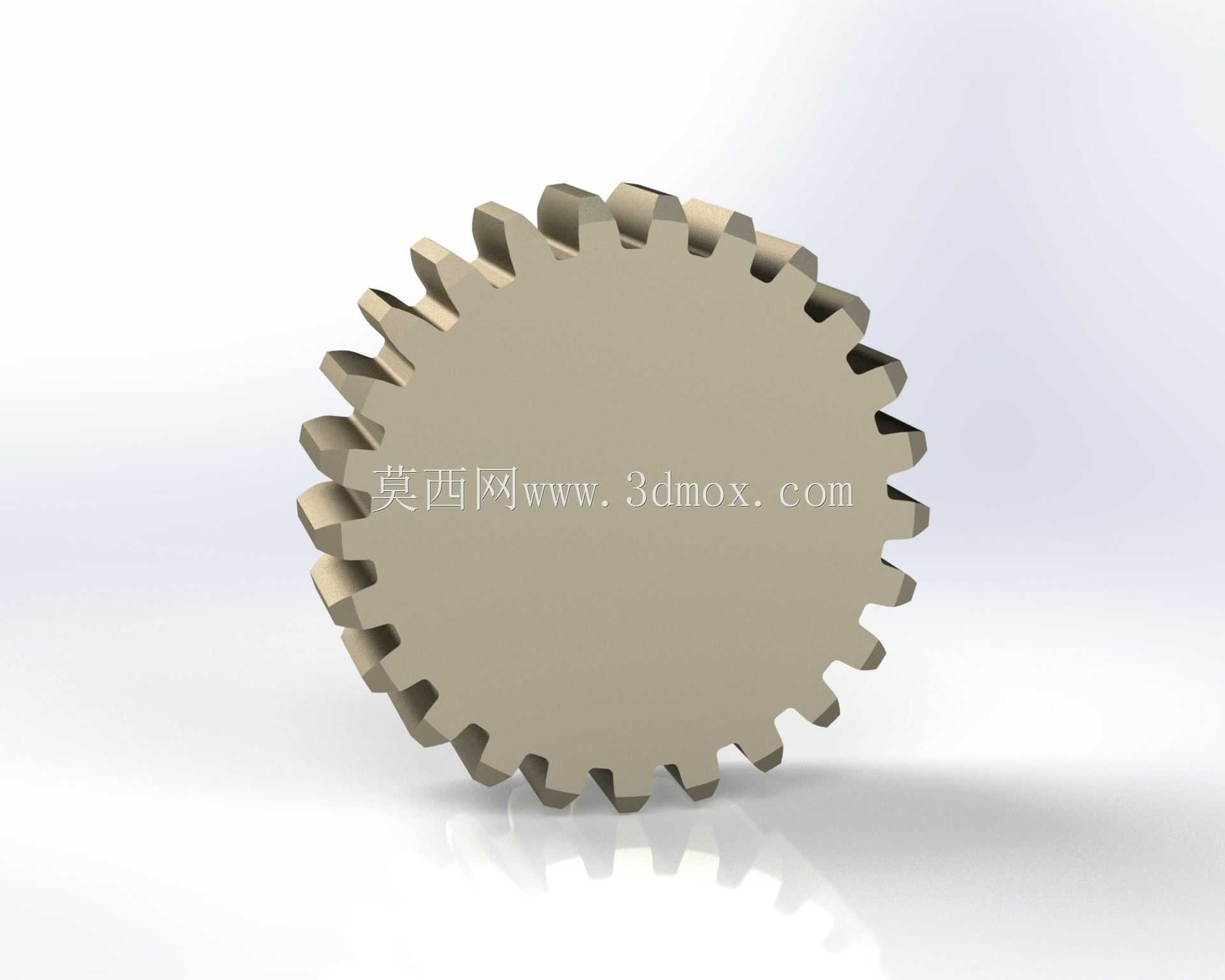

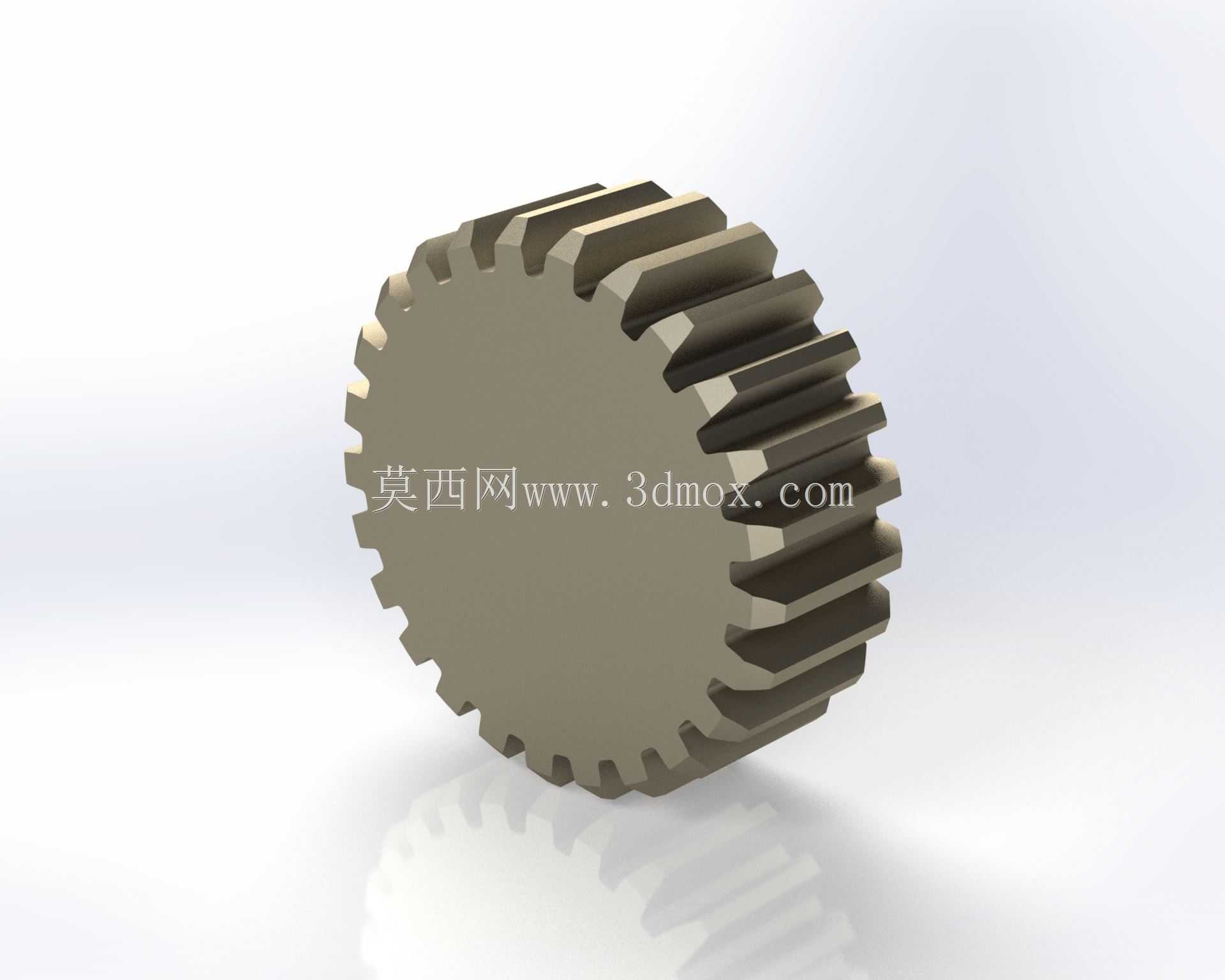

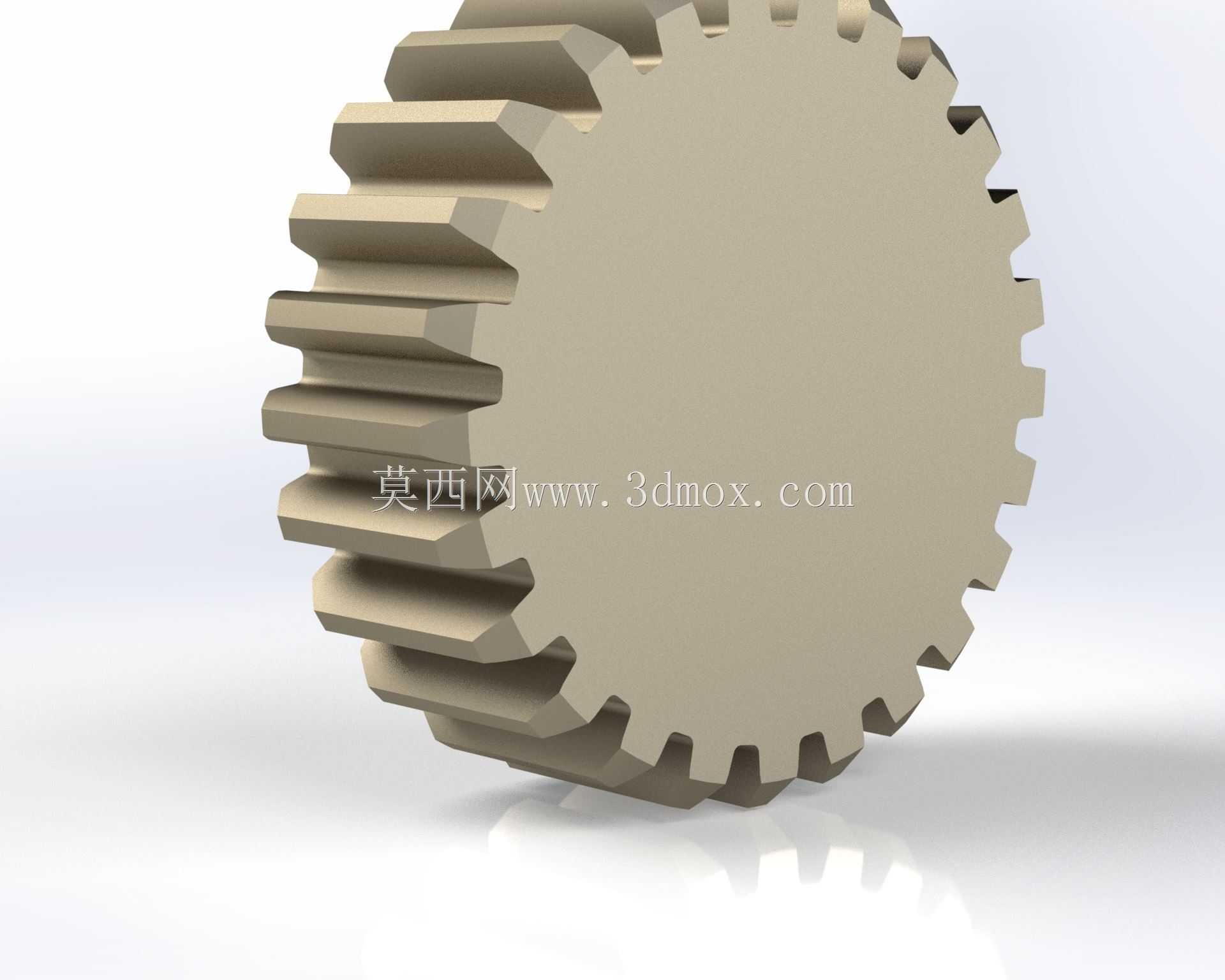

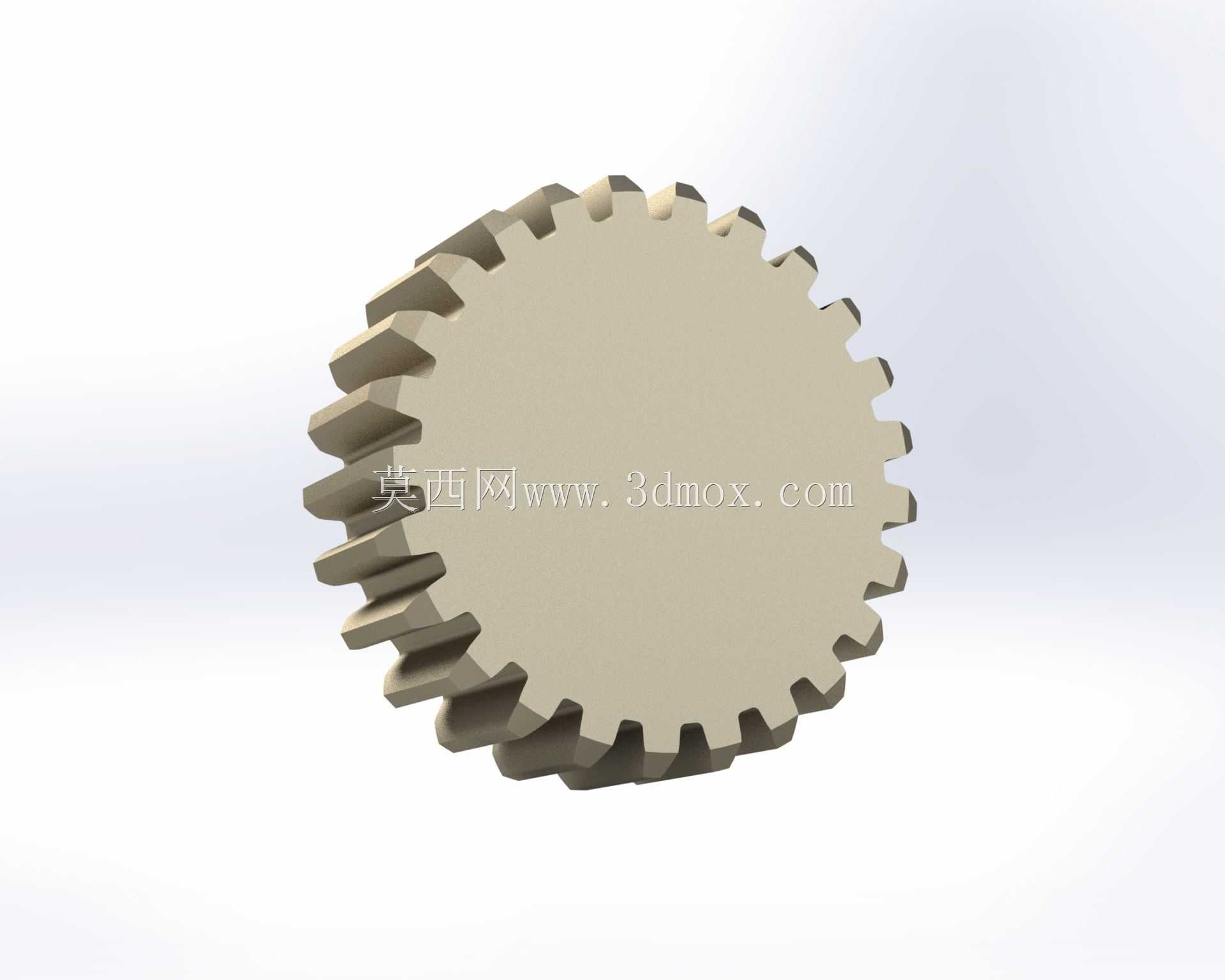

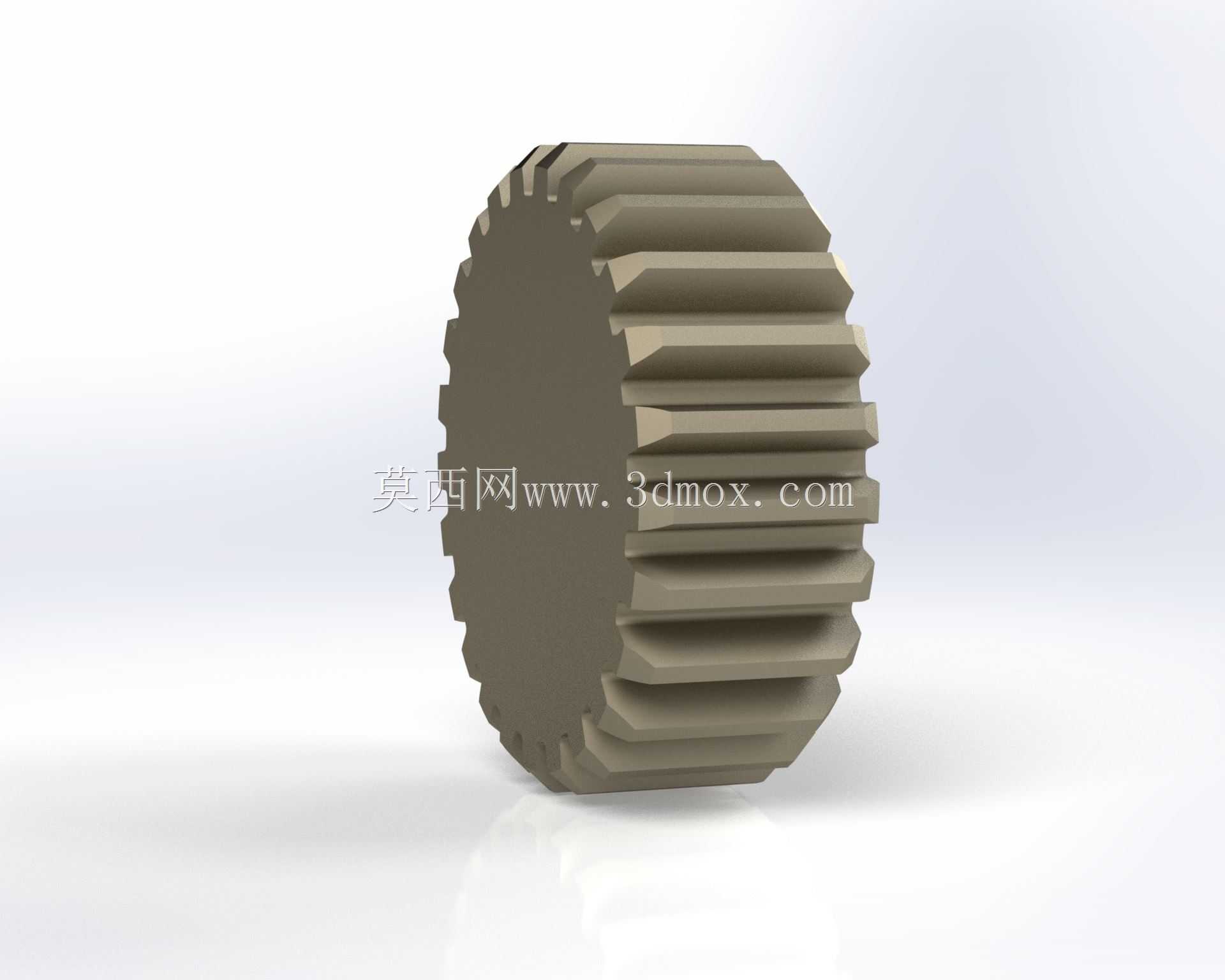

　　在结构设计上，这款齿轮采用实心圆柱结构，没有额外的减重孔设计，主要是考虑到排挡齿轮需要承受瞬时换挡冲击，实心结构的刚性更好，能够承受更大的瞬时冲击载荷，不会因为结构强度不足出现断齿、变形的问题。齿部的0.38尺寸标注对应的是齿端倒角参数，这个倒角是为了在换挡啮合过程中起到导向作用，让配对齿能够顺利滑入啮合位置，避免出现打齿的问题，这也是排挡类齿轮区别于常规固定传动齿轮的典型设计特征。

　　实际选型应用时，需要注意配对齿轮的齿形参数匹配，保证模数、压力角参数完全一致，同时中心距的安装公差需要控制在设计允许范围内，中心距过大会导致齿侧间隙过大，传动过程中出现冲击噪音，中心距过小则会导致齿面啮合过紧，加剧齿面磨损，降低传动效率。齿轮的轴向固定通常采用轴肩配合卡簧的方式，利用齿轮端部的定位台阶贴合轴肩，另一侧用卡簧锁定轴向位置，保证齿轮在运转过程中不会出现轴向窜动，避免换挡过程中出现脱挡问题。

　　从材料选择角度，这类齿轮通常采用合金结构钢加工，经过调质处理后齿面做高频淬火，能够保证芯部具备足够的韧性承受冲击载荷，齿面具备足够的硬度抵抗接触磨损，整体重量控制在合理范围内，不会给传动系统带来额外的转动惯量负担。在日常维护场景中，这类齿轮需要配合润滑脂或者润滑油使用，在齿面形成油膜减少金属直接接触，能够大幅提升齿轮的使用寿命，降低传动过程中的磨损量。
