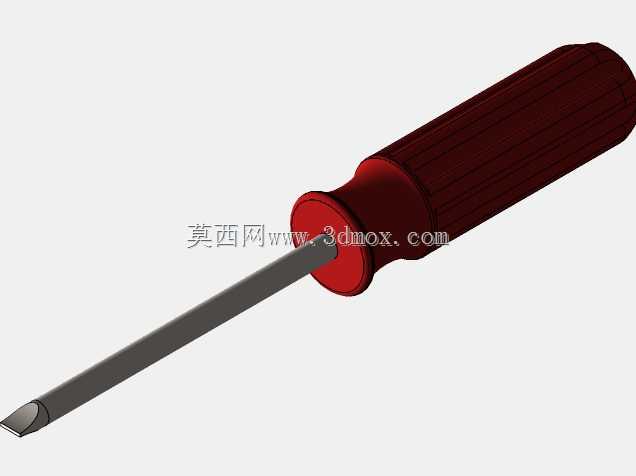

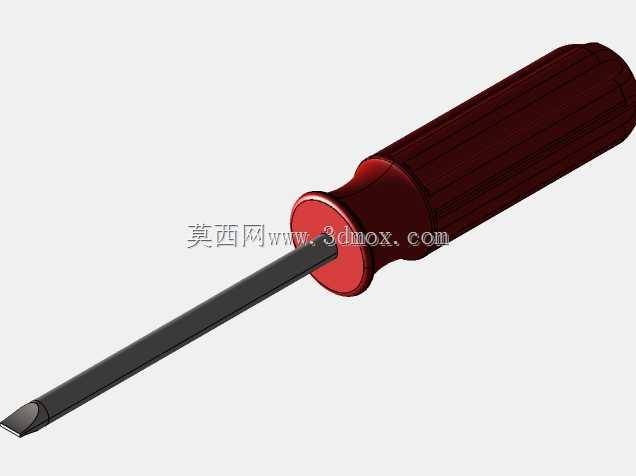

一字型螺丝刀装配结构三维设计

　　在设备维保、装配生产线、五金加工、家用拆装等场景中，一字型螺丝刀是出现频率最高的手动紧固工具之一，小到消费电子内部的微型螺丝拆装，大到工业配电柜、机械设备的机壳紧固件调整，都能见到这类工具的身影。这套装配结构的设计，首先围绕实际使用中的受力需求展开，刀杆部分采用贯通式的装配逻辑，金属刀杆从手柄尾端直接贯穿整个握持结构，避免大扭矩作业时刀杆与手柄发生相对转动甚至脱出的问题，这也是工业级手动工具和普通民用工具最核心的结构差异。

　　从功能特性来看，一字批头的刃口做了针对性的角度优化，刃口厚度与常见M2到M8规格的一字螺丝槽宽做了适配匹配，作业时刃口可以完全嵌入螺丝槽内部，不会因为接触面积过小导致槽口滑牙，也不会因为刃口过厚无法卡入小规格螺丝的槽位。刀杆整体采用等径圆杆设计，表面做了防锈处理，除了传递扭矩之外，杆身的直线度控制在0.1mm以内，保证深孔位置作业时刀杆不会与孔壁发生剐蹭。手柄部分采用符合人体工学的纺锤形轮廓，表面做了周向的防滑纹路设计，握持时手掌的受力均匀分布在整个接触面，长时间持续作业也不会出现局部压痕，手柄尾部的圆形端面可以在需要施加轴向压力的时候，用掌心直接抵靠施力，不会出现硌手的问题。

　　设计过程中首先确定的是批头与刀杆的连接边界，批头的一字刃口和刀杆采用一体加工成型，没有额外的焊接或者拼接结构，从根源上避免扭矩传递过程中的连接失效问题。之后根据刀杆的直径匹配手柄的内孔尺寸，手柄内孔与刀杆之间采用过盈配合加横向销钉固定的双重固定结构，过盈量控制在0.02到0.03mm之间，装配时通过压力机将刀杆压入手柄内孔，之后在手柄靠近批头的位置打入横向固定销，进一步锁死刀杆的轴向和周向自由度，即使用户用锤子敲击手柄尾部辅助拆卸锈死的螺丝，也不会出现刀杆后缩的问题。

　　外形尺寸方面，这套螺丝刀总长度控制在200mm左右，其中刀杆部分长度为100mm，手柄长度为100mm，手柄最大直径为35mm，这个尺寸区间刚好覆盖绝大多数日常作业的操作需求，既不会因为整体过长导致狭小空间内操作受限，也不会因为长度过短导致扭矩不足。安装边界上，刀杆与手柄的配合段长度为80mm，预留20mm的刀杆外露段作为批头和手柄的过渡区，过渡区做了圆弧倒角处理，不会出现应力集中导致的刀杆断裂问题；批头的一字刃口宽度为6mm，厚度为1mm，可以适配绝大多数常规规格的一字开槽螺丝，刃口端部做了微小的倒棱处理，避免刃口过于锋利划伤螺丝表面或者作业时割伤操作人员。

　　实际使用场景中，这套结构的螺丝刀可以覆盖电子装配、家具安装、设备维保、五金加工等多个领域的紧固需求，贯通式的刀杆结构允许用户在必要时通过敲击手柄尾部来松动锈死的紧固件，防滑手柄的设计在手上沾有少量油污的情况下依然可以提供足够的握持摩擦力，不会出现打滑脱手的问题。设计时还特意做了动平衡校验，整个工具的重心落在手柄靠近前端三分之一的位置，握持操作时的手感更轻盈，长时间使用的疲劳度更低。和普通的嵌入式刀杆螺丝刀相比，这种装配结构的抗扭强度可以提升40%以上，能够承受更大的作业扭矩，适合工业场景下的高频次使用需求，批头的硬度做了分区处理，刃口部分硬度达到HRC58-62，保证足够的耐磨性，刀杆主体部分硬度控制在HRC40-45，具备足够的韧性，不会因为突然的冲击力发生断裂。
