在工业自动化生产线、小型工装夹具以及非标检测设备的结构搭建中,这类三角构型的铰接支撑构件是十分常见的传力与连接单元,它的核心作用是在两个存在相对转动需求的部件之间提供稳定的支撑定位,同时承受设备运行过程中产生的径向载荷与小幅倾覆力矩,避免连接部位出现应力集中导致的结构变形。从实际使用场景来看,这类构件常被用在传感器安装支架的可调铰接部位、小型气动执行机构的摆动支撑端,或是检测设备中探头姿态调整的连接基座上,相比直板型的支撑件,三角构型的结构在同等用料重量下能获得更高的结构刚度,尤其适合安装空间受限但对支撑稳定性有要求的工位。

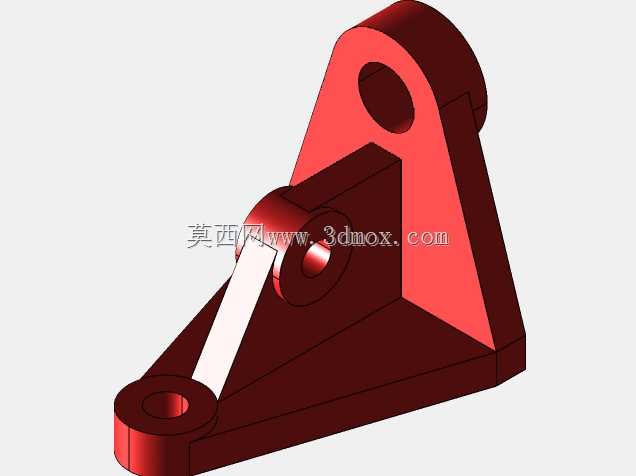

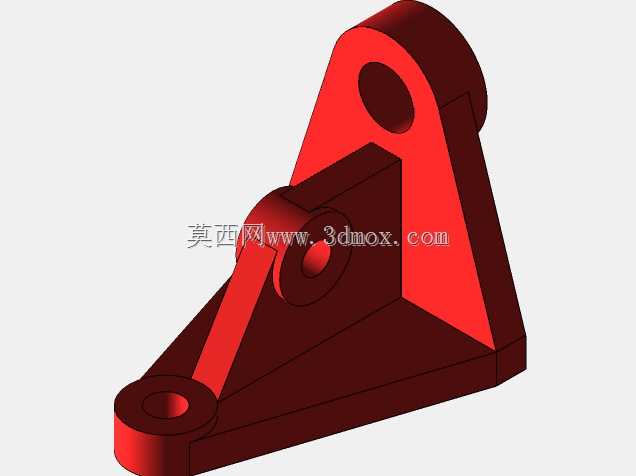

设计这类构件时,首先要明确三个安装孔位的相对位置精度,三个带通孔的圆柱凸台分别对应三个连接端点:顶部的通孔用于和固定端的铰接销轴配合,需要保证孔的圆柱度以及端面与孔轴线的垂直度,避免销轴装配后出现卡滞;中部斜向伸出的凸台孔位用于连接活动端部件,孔的轴线需要与顶部孔轴线保持严格的平行度,否则活动部件摆动时会出现别劲现象,长期运行会加剧销轴与孔壁的磨损;底部的通孔则用于将整个构件固定在设备基座上,通常会搭配沉孔设计来容纳螺栓头,保证安装面的平整。主体的三角肋板结构是整个构件的承力核心,肋板的厚度需要根据实际承受的最大载荷来核算,在三个凸台的衔接位置做了均匀的圆角过渡,避免直角处产生应力集中,尤其是在承受交变载荷的工况下,圆角的设计能大幅提升构件的疲劳寿命。
从安装边界来看,这类构件的整体外轮廓需要适配设备内部的预留空间,三个孔位的中心距是核心安装尺寸,直接决定了活动端部件的摆动行程范围;每个通孔的孔径需要根据配合销轴的直径来确定,通常采用间隙配合来保证转动的顺畅性,同时孔壁的表面粗糙度需要控制在合理范围,降低磨损速率。构件的底部安装面需要保证平面度,装配时能与基座表面完全贴合,避免螺栓锁紧后构件出现内应力,长期使用发生形变。在实际选型应用时,需要根据连接部件的重量、摆动频率以及工作环境的振动情况,确认构件的材质与表面处理方式,常规工况下采用普通碳素钢加工即可,有防腐需求的工位可以选择不锈钢材质或是做表面氧化、喷塑处理。建模过程中需要重点关注各个凸台与肋板的衔接处的实体合并质量,避免出现零厚度几何体或是干涉面,给后续的工程图导出、数控加工编程带来麻烦,同时三个孔位的同轴度、平行度公差需要在模型的特征参数里做好标注,方便后续生产环节的精度管控。这类构件虽然结构不算复杂,但作为设备中的基础连接零件,它的加工精度与结构强度会直接影响整套机构的运行稳定性,设计时不能只关注外形构型,更要结合实际装配与受力情况优化细节结构,比如在凸台的根部增加适当的拔模斜度方便加工脱模,或是在非配合面做轻量化的减重处理,在保证刚度的前提下降低零件整体重量,减少运动部件的惯量。
