工业级苏打水制备存储罐体结构设计

　　做了快十二年结构设计，经手的卫生级流体存储罐体少说也有七八十套，这次做的苏打水制备存储单元，是之前给北美西海岸一家小型饮品加工点做的定制款，落地在加州城郊的加工厂区，周边配套的市政供水、排污管线都已经预留到位，现场安装的时候我跟着去待了三天，对这套设备的实际运行逻辑摸得很透。先从应用场景说，这套罐体不是市面上常见的家用苏打水机，是面向小型饮品加工、医疗辅助制剂调配、公共卫生点位消杀溶剂制备的多用途单元，当时业主提的需求很杂，既要能满足食品级苏打水的批量制备存储，又要能兼容50%浓度碳酸水的医疗辅料调配，甚至在公共卫生应急状态下，能快速切换管线产出弱碱性清洁用水，所以设计之初就没走常规饮品罐体的单一场景思路。

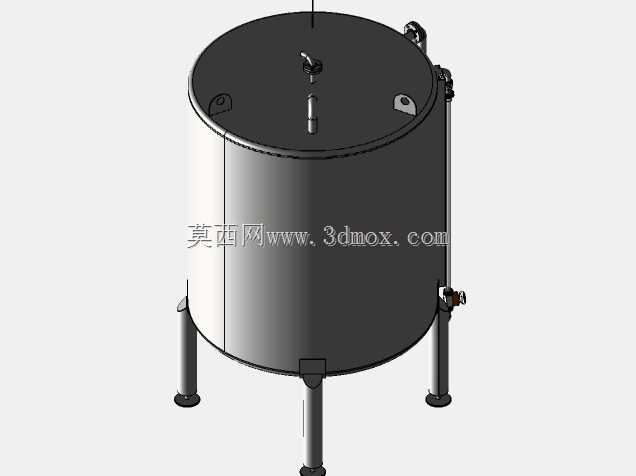

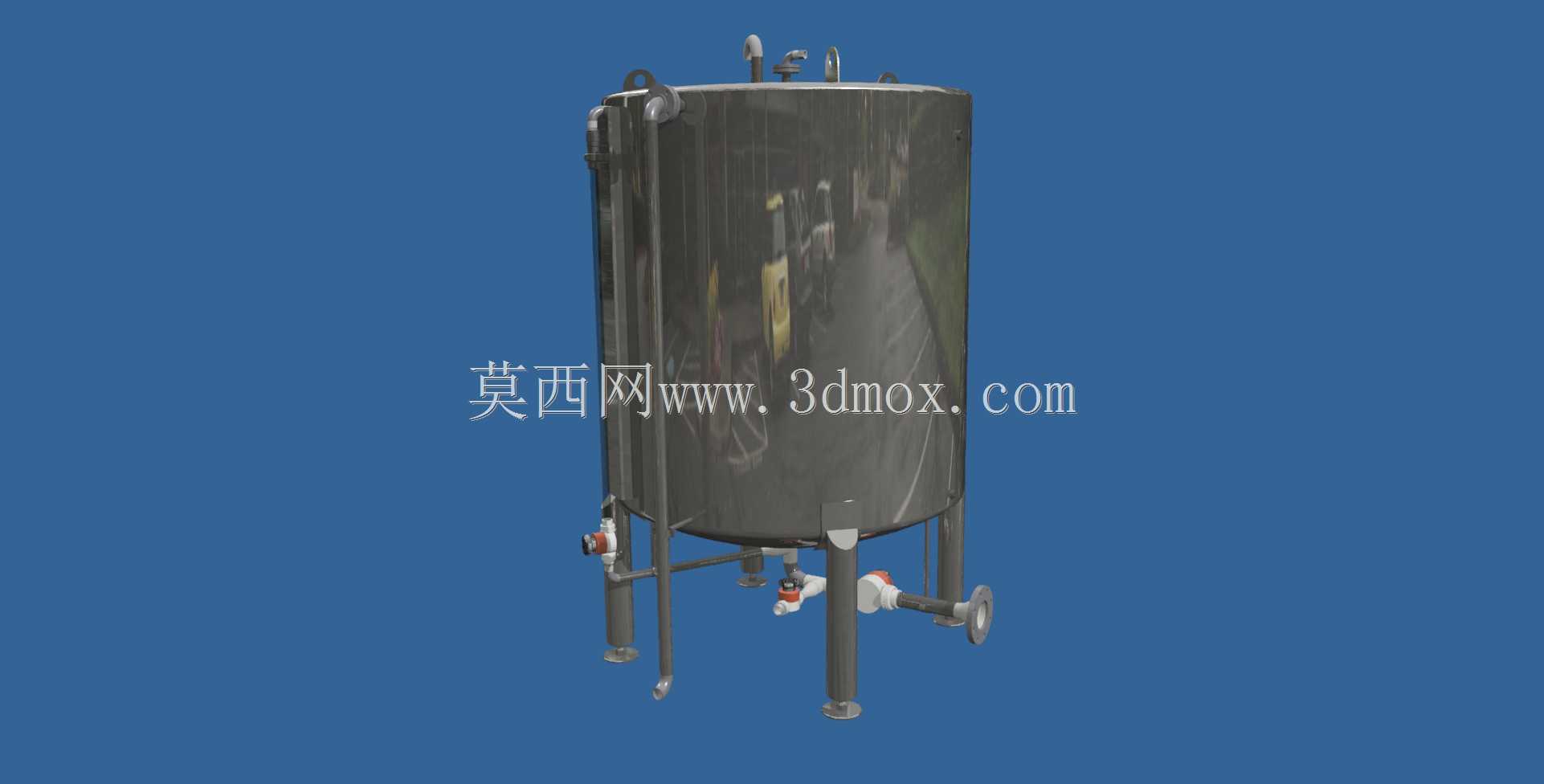

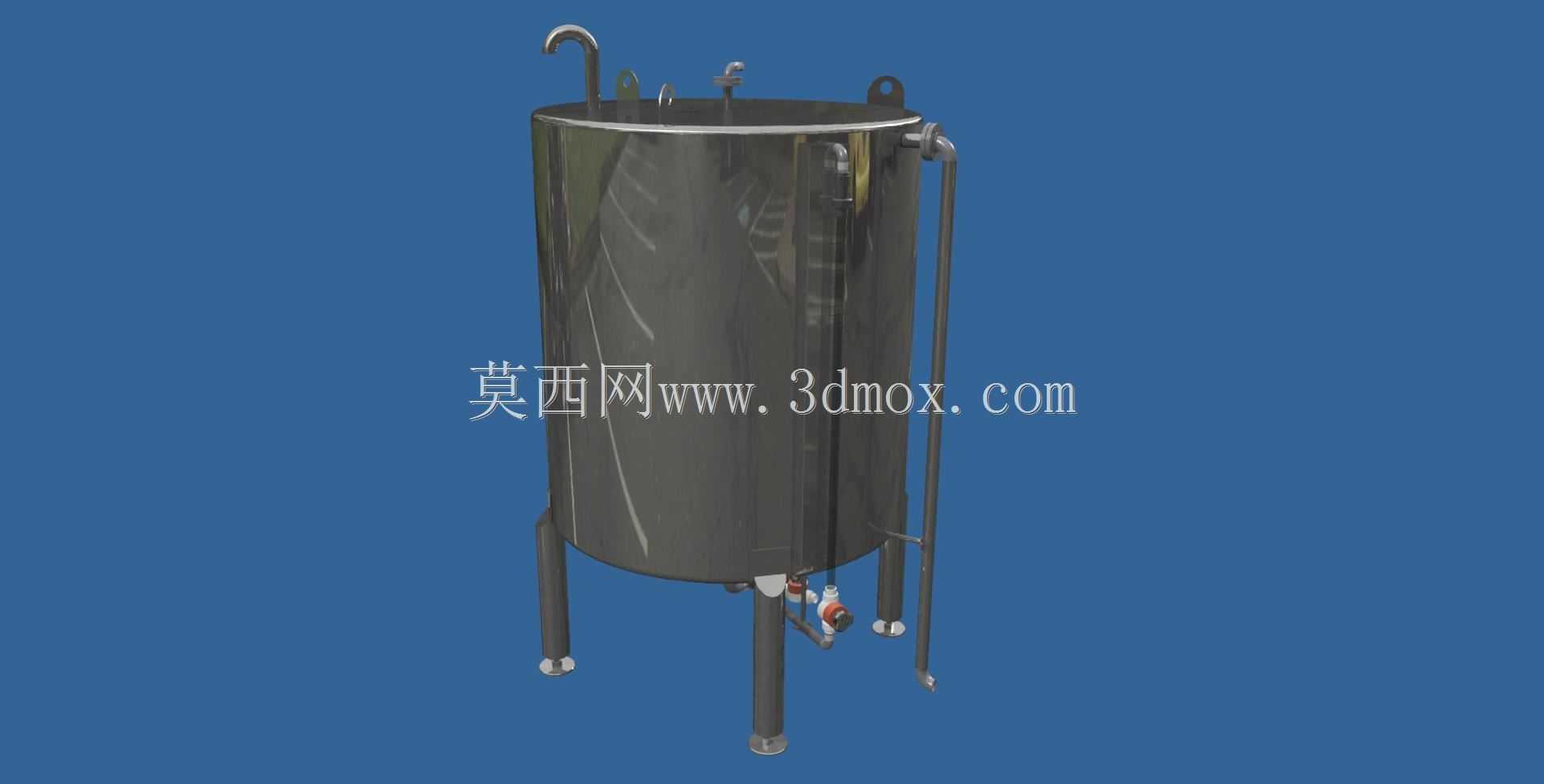

　　设备的核心用途是完成碳酸水的溶气混合、恒温存储、定压输出，整套单元的核心承压罐体采用304不锈钢镜面抛光处理，内壁粗糙度控制在Ra0.8以下，避免碳酸饮品残留挂壁滋生菌群，罐体顶部预留的人孔是快开式卫生级结构，不用额外工具就能开启检修，周边的护栏是现场根据安装平台高度定制的，当时现场的操作平台距离地面有2.2米，所以护栏高度做了1.1米，刚好符合工业操作平台的安全防护要求，爬梯是铝合金防滑踏步，每级踏步的承重不低于150kg，满足运维人员携带工具上下的需求。

　　说回功能特性，这套罐体的溶气结构是内置式静态混合器，不用额外加装动力搅拌装置，靠进水和二氧化碳进气的流向对冲完成溶气，比带搅拌的结构少了动密封点，后期漏点维护的工作量能降六成，罐体侧壁预留的三个接口分别是进水口、进气口、出料口，接口全部采用卫生级快装卡盘连接，和周边的输送管路、过滤单元对接的时候不用焊接，现场装配半天就能完成所有管路对接。罐体的设计承压是0.6MPa，日常运行压力维持在0.3-0.4MPa，刚好满足苏打水制备的二氧化碳溶气压力要求，不会因为压力过高造成罐体疲劳，也不会因为压力太低导致溶气不足口感不达要求。

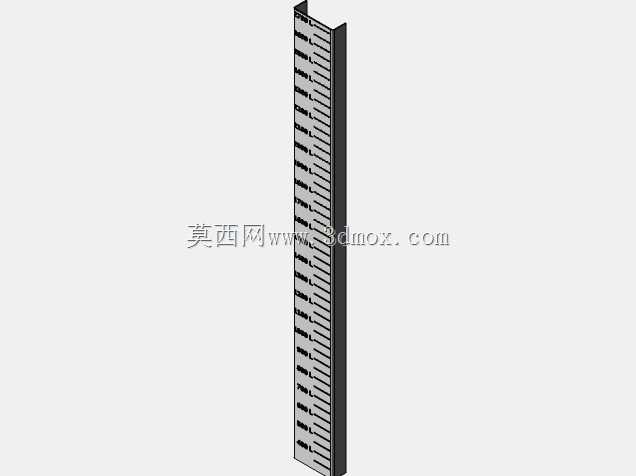

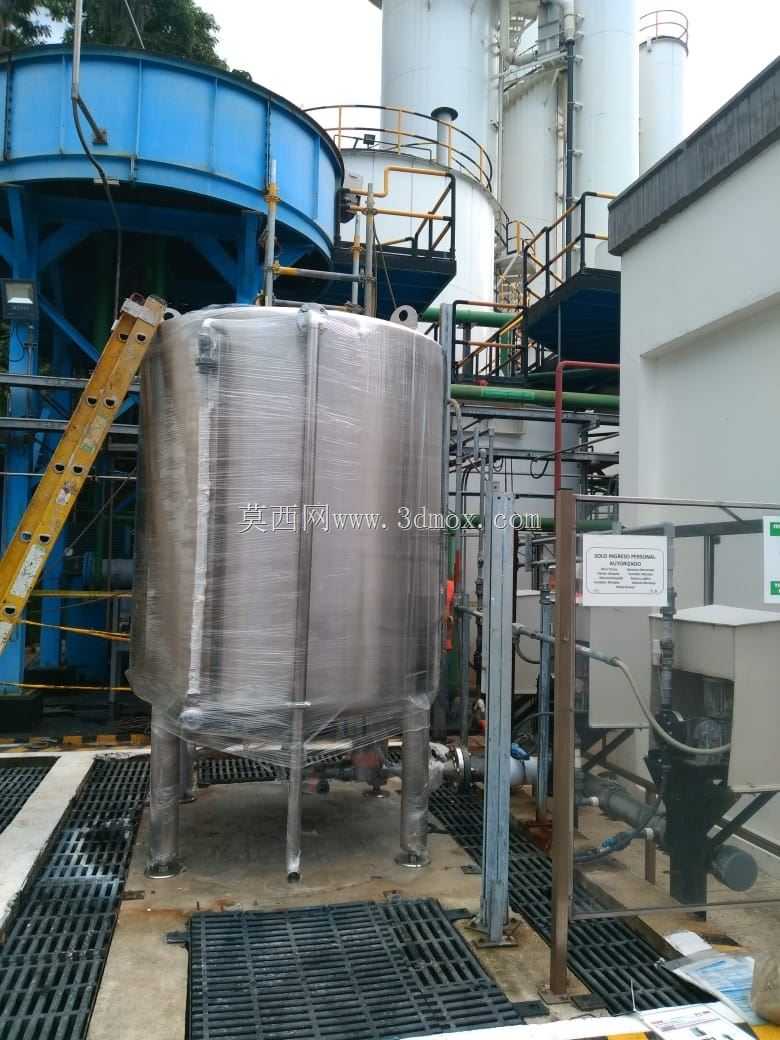

　　设计思路上当时踩过一个小坑，最初的方案把液位计装在了罐体正面，后来去现场勘测的时候发现正面刚好是操作通道，运维人员巡检的时候容易磕碰，最后把液位计改到了罐体侧后方，和取样口放在同一侧，既方便巡检的时候观察液位，取样检测的时候也不用绕到罐体另一侧。罐体底部的支腿是可调式不锈钢支腿，调节行程有50mm，因为现场的水泥地面平整度有3mm左右的误差，安装的时候靠可调支腿就能把罐体调整到水平状态，不用额外垫钢板找平，省了不少现场安装的功夫。

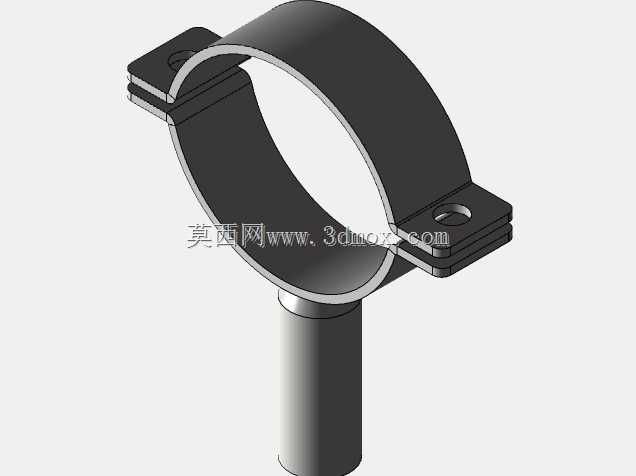

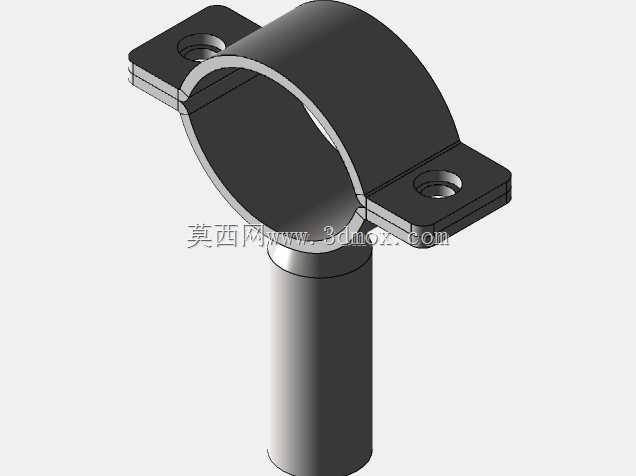

　　外形尺寸和安装边界这块，当时建模的时候卡得很严，罐体的主体直径是1200mm，筒体高度是1800mm，加上顶部的呼吸阀、人孔凸起部分，总高度控制在2400mm以内，刚好适配现场厂房2.8米的层高，不会出现设备进场后顶到厂房管线的问题。安装的时候预留的周边维护空间也做了明确要求，罐体正面距离护栏的通道宽度留了800mm，满足人员侧身携带工具通行的需求，罐体侧后方距离墙面留了600mm的检修空间，后期更换阀门、检修液位计的时候不用拆移周边管路。周边配套的管路全部采用304不锈钢卫生级管材，管路的连接弯头全部采用大曲率半径的卫生级弯头，避免流体输送的时候出现死角残留，管路上的阀门是隔膜式卫生级阀门，没有流体滞留的腔室，切换流体路径的时候不会出现不同浓度介质混流的问题。

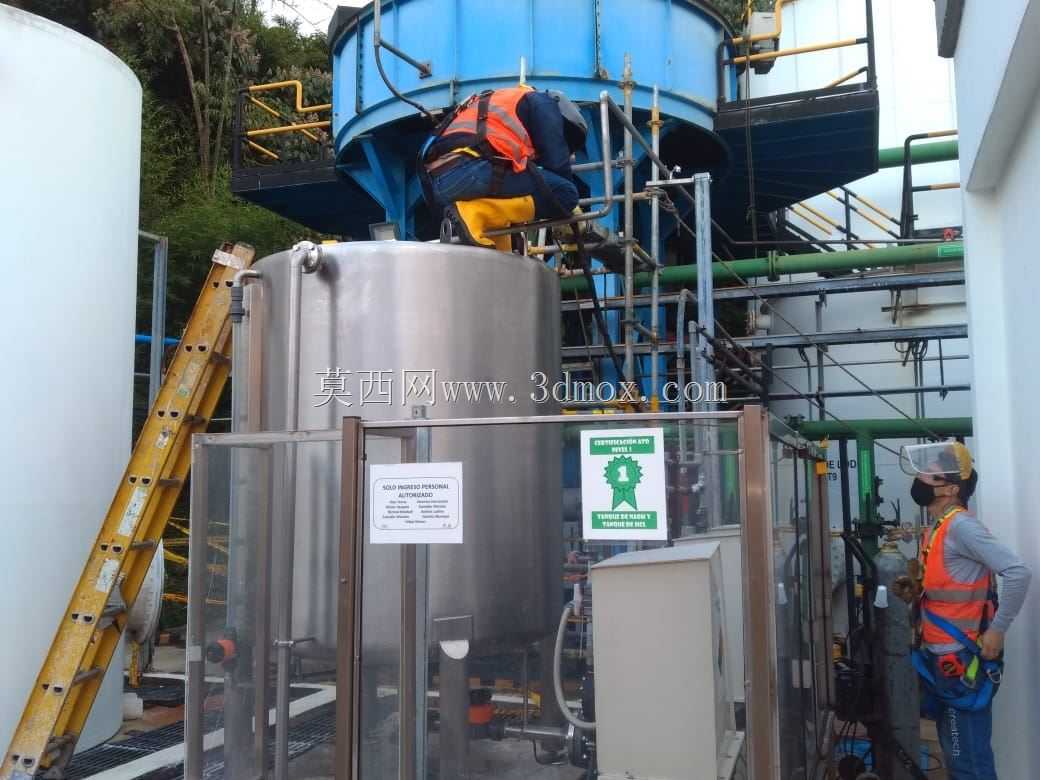

　　当时现场安装的时候，负责运维的工人提了个很实际的需求，就是罐体表面的标识要醒目，因为这套设备要兼容三种不同用途的介质输出，所以在罐体正面贴了不同颜色的标识贴，对应不同的输出管路，操作的时候看标识就能切换阀门，不会出现误操作。还有罐体顶部的操作平台踏板是防滑格栅板，就算现场有少量水溅出来也不会打滑，运维人员在顶部操作溶气阀、检修人孔的时候安全系数更高。整套设备的结构没有多余的装饰件，所有外露的部件都是具备实际功能的，比如罐体侧壁的两个吊耳，是设备进场吊装的时候用的，吊耳的承重是按照罐体满水重量的1.5倍做的强度校核，吊装的时候不会出现变形，设备安装就位后吊耳也不用拆除，后期设备移位维护的时候还能继续用。

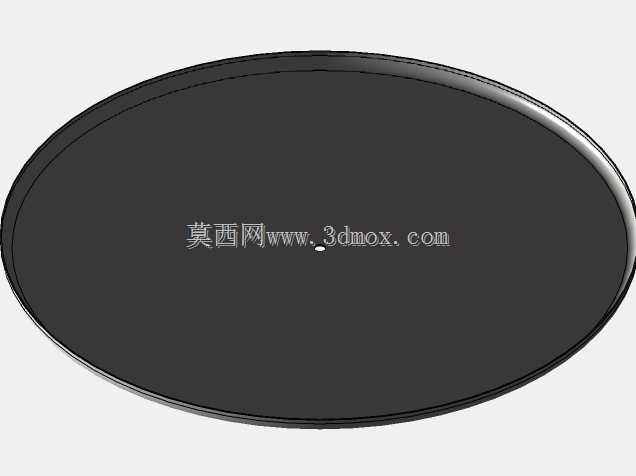

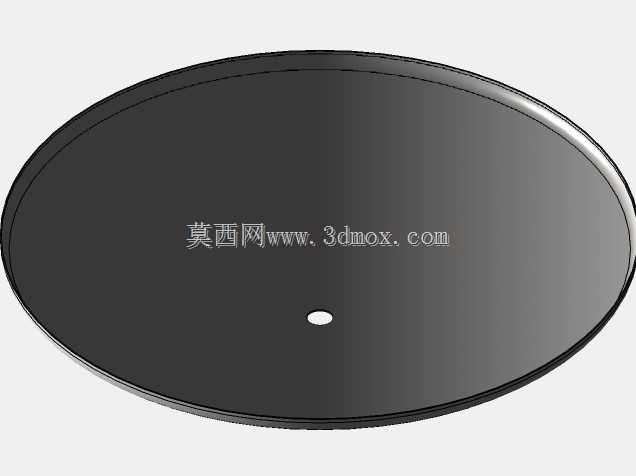

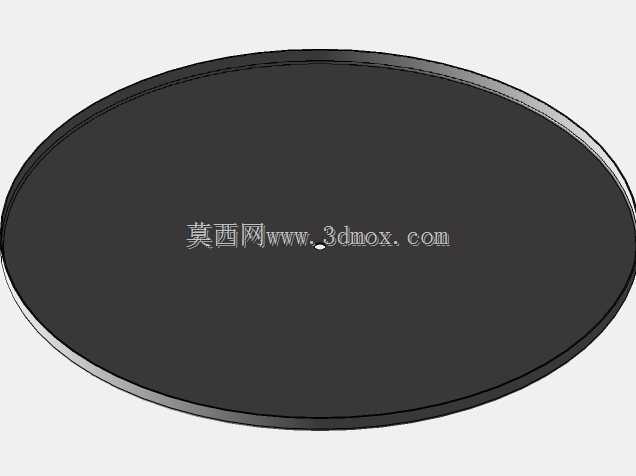

　　做这类卫生级承压罐体，最容易忽略的就是排空角度，当时设计的时候把罐体底部的排空口放在了筒体最低点，底板做了3度的倾斜角度，排空的时候能把罐体内的残留介质完全排净，不会有积液留在罐底，每次换产或者清洗的时候，不用额外开人孔进去清理，靠CIP清洗管路就能完成整个罐体的内部清洗，清洗后的废水从最低点排空口完全排出，不会有清洗液残留影响下一批次的介质品质。另外罐体的保温层当时是可选配置，业主因为现场有恒温车间，所以没加装保温层，如果是放在室外或者无恒温的车间，直接在筒体外部包覆50mm厚的聚氨酯保温层，外覆304不锈钢薄板，就能维持罐内介质温度稳定，不会因为环境温度变化导致二氧化碳析出影响溶气效果。
