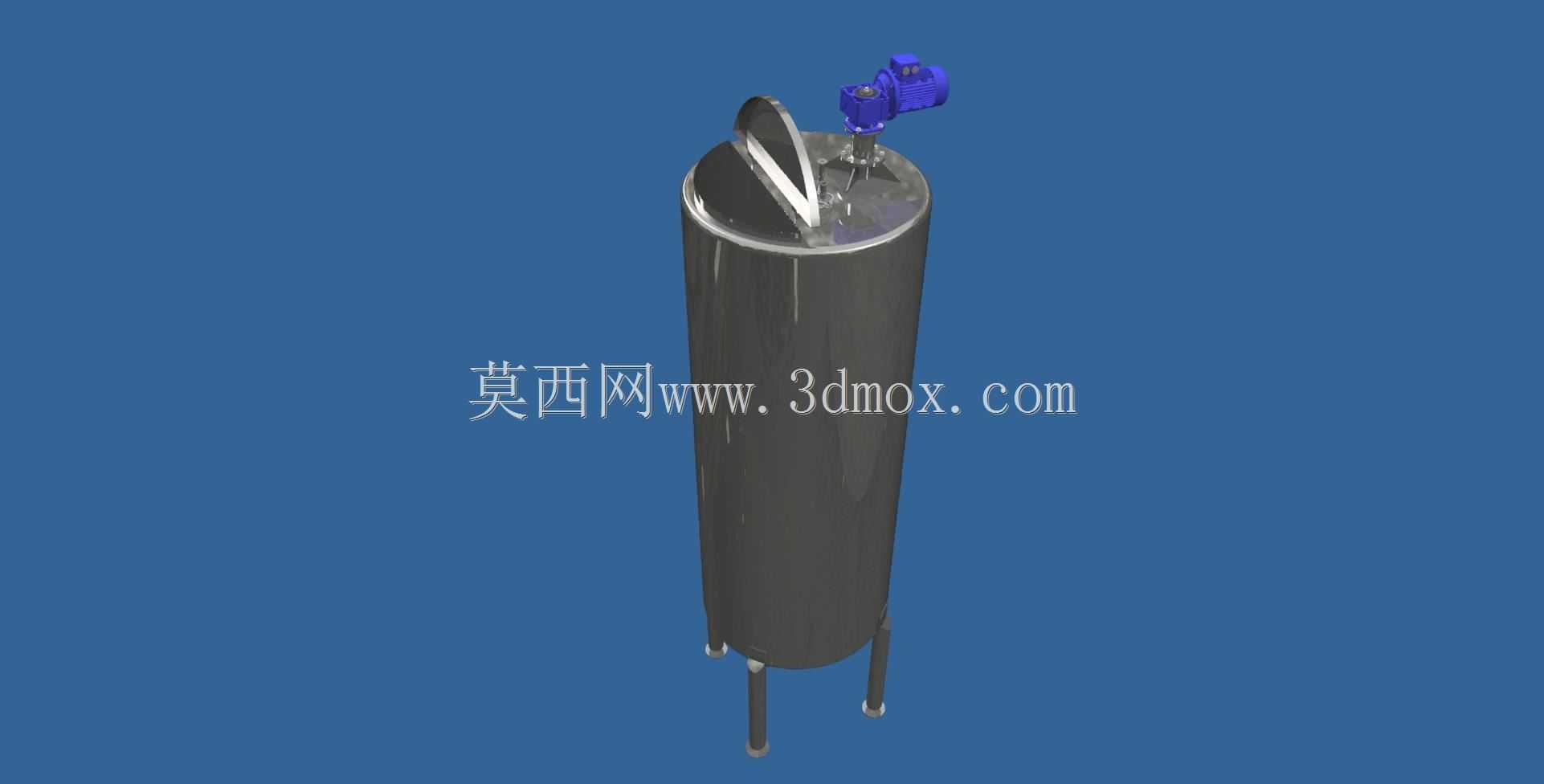

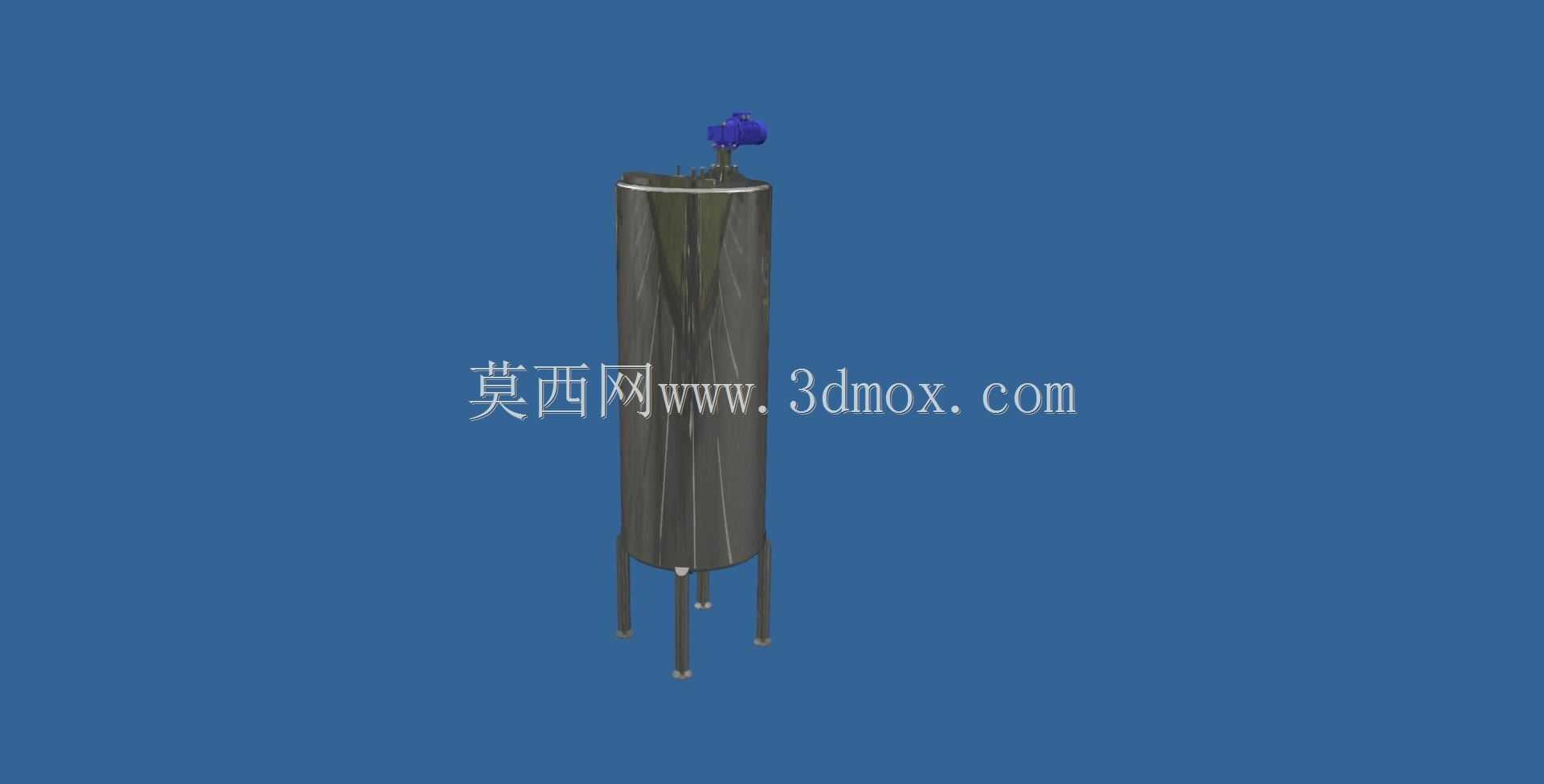

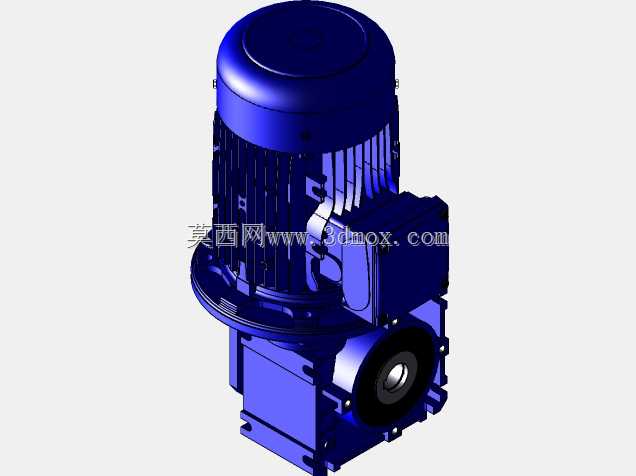

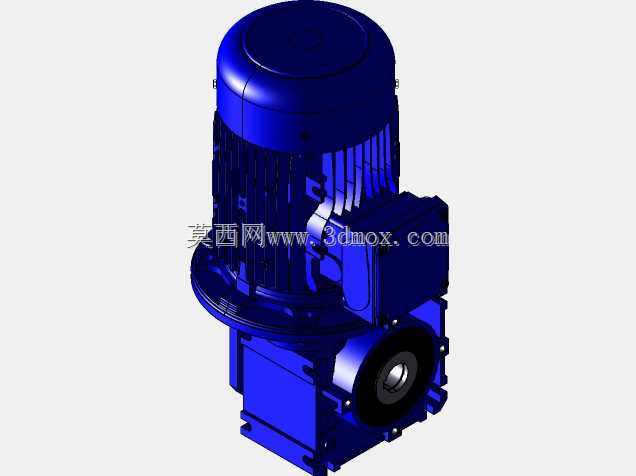

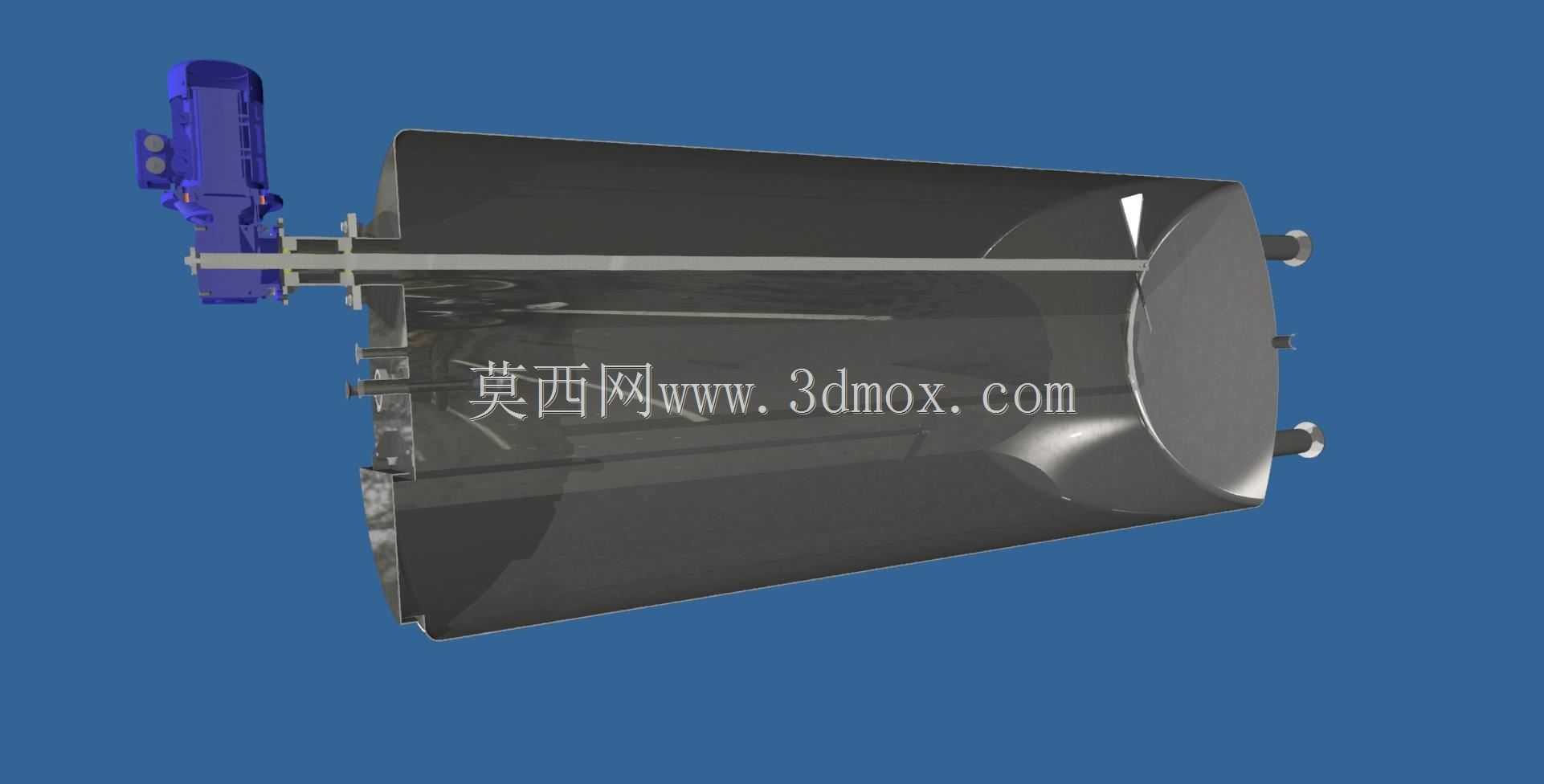

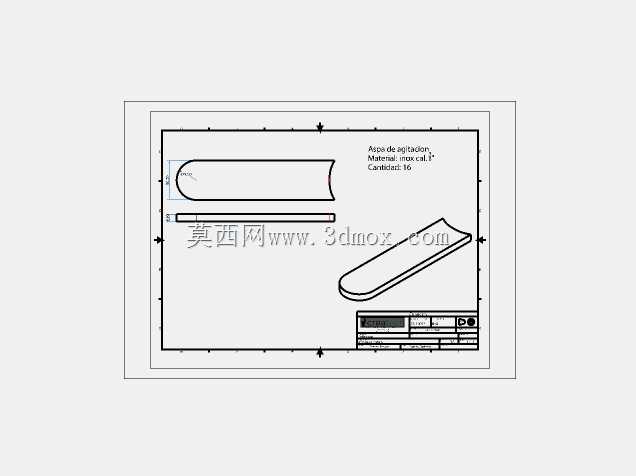

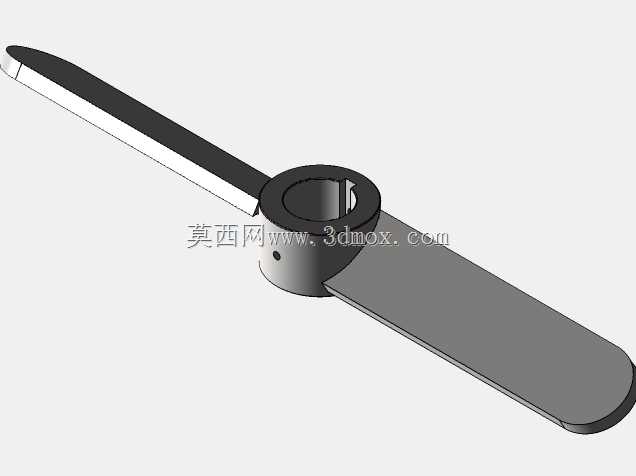

立式支腿型工业罐体传感装置结构

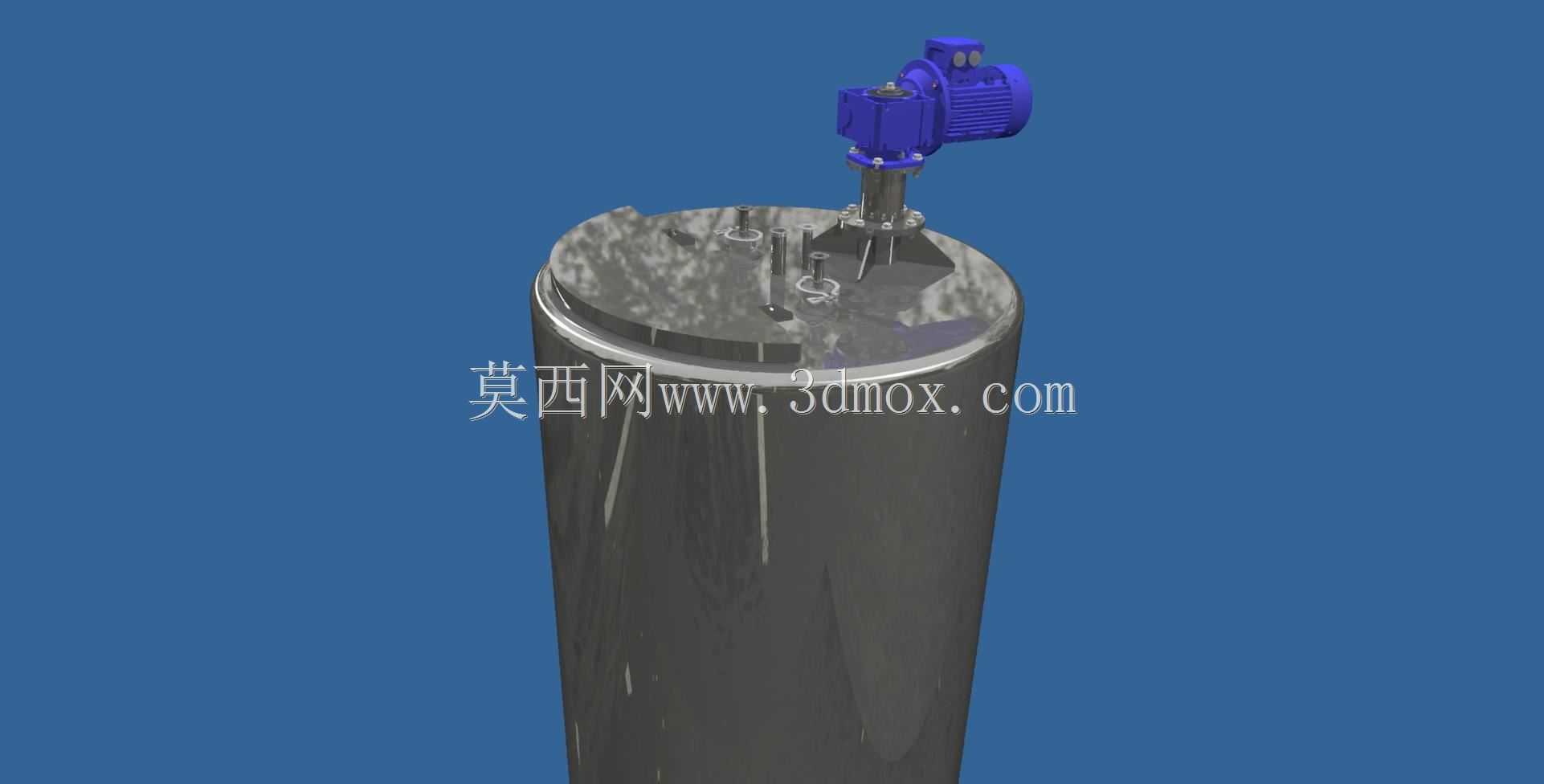

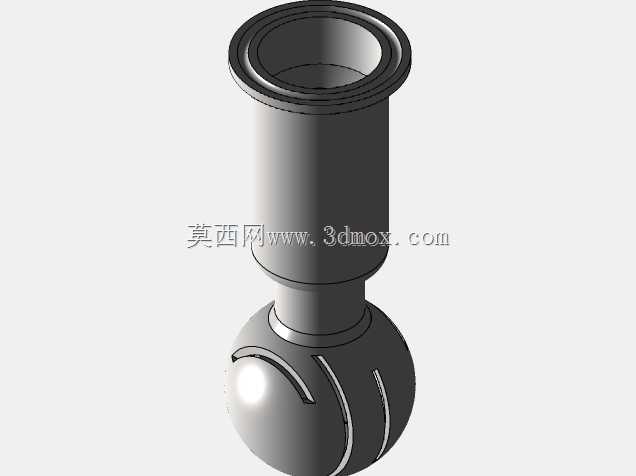

　　在流体处理、物料存储类工业场景中，这类带顶部传感组件的立式支腿罐体，常被用于中小型生产工段的物料暂存、参数监测环节，区别于大型立式储槽的落地式裙座支撑，该结构采用三根均布支腿完成承载，能在车间有限占地空间内完成安装，支腿底部预留的安装孔位可直接与预埋地脚螺栓配合固定，无需额外搭建混凝土支撑台，适配层高有限的多层生产车间布局。从功能设计逻辑来看，罐体顶部集成的传感组件，可直接对接罐内介质，实时采集液位、压力或者介质温度参数，替代了传统罐体侧面开孔安装传感器的方案，减少了罐体侧壁的密封点位，从结构层面降低了介质跑冒滴漏的风险，尤其适配有洁净要求或者腐蚀性介质的存储监测场景。设计阶段首先确定了罐体的长径比控制在4:1区间，

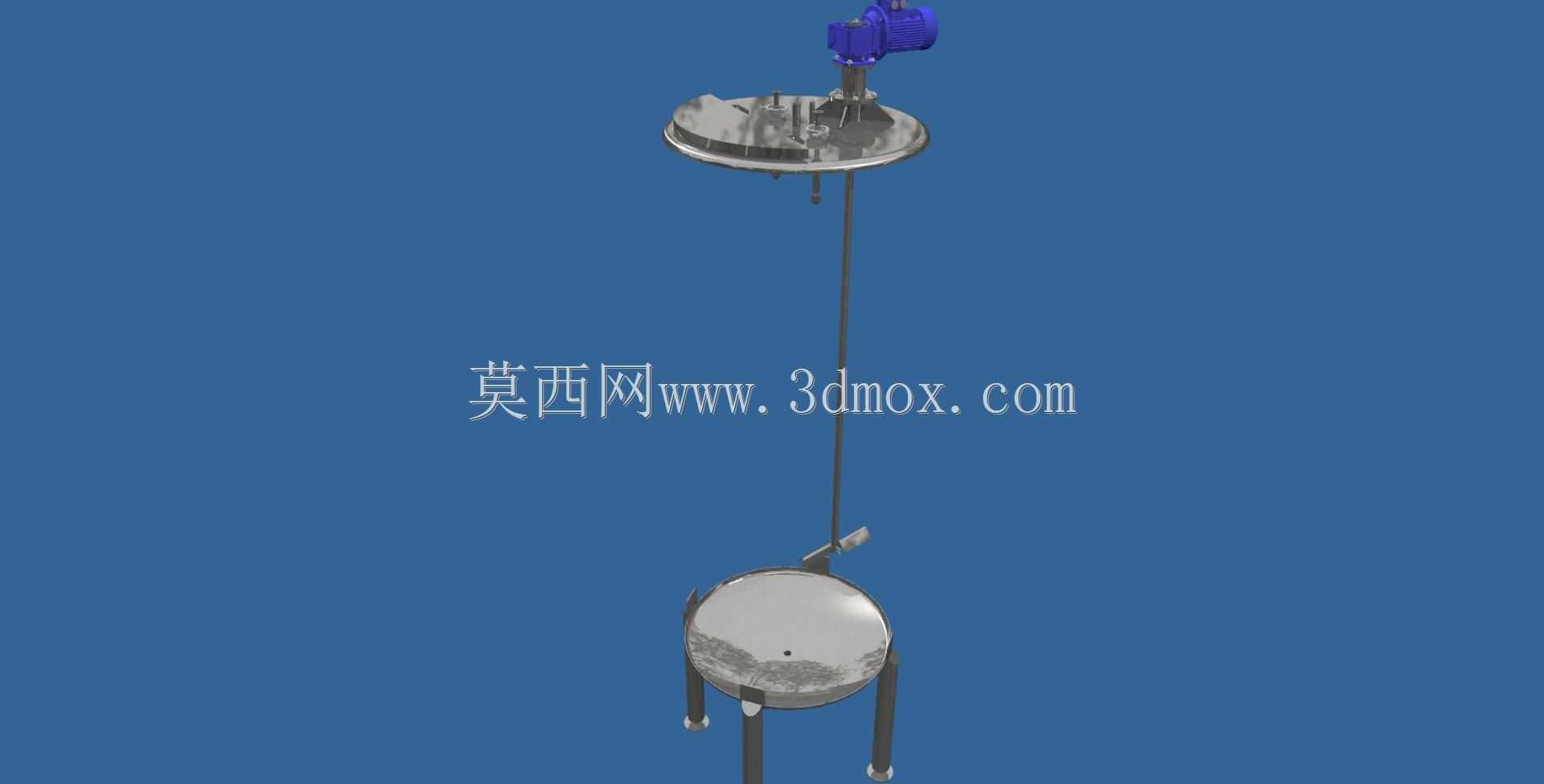

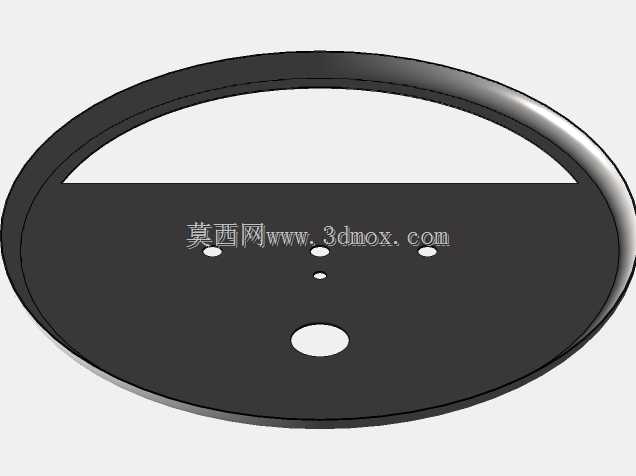

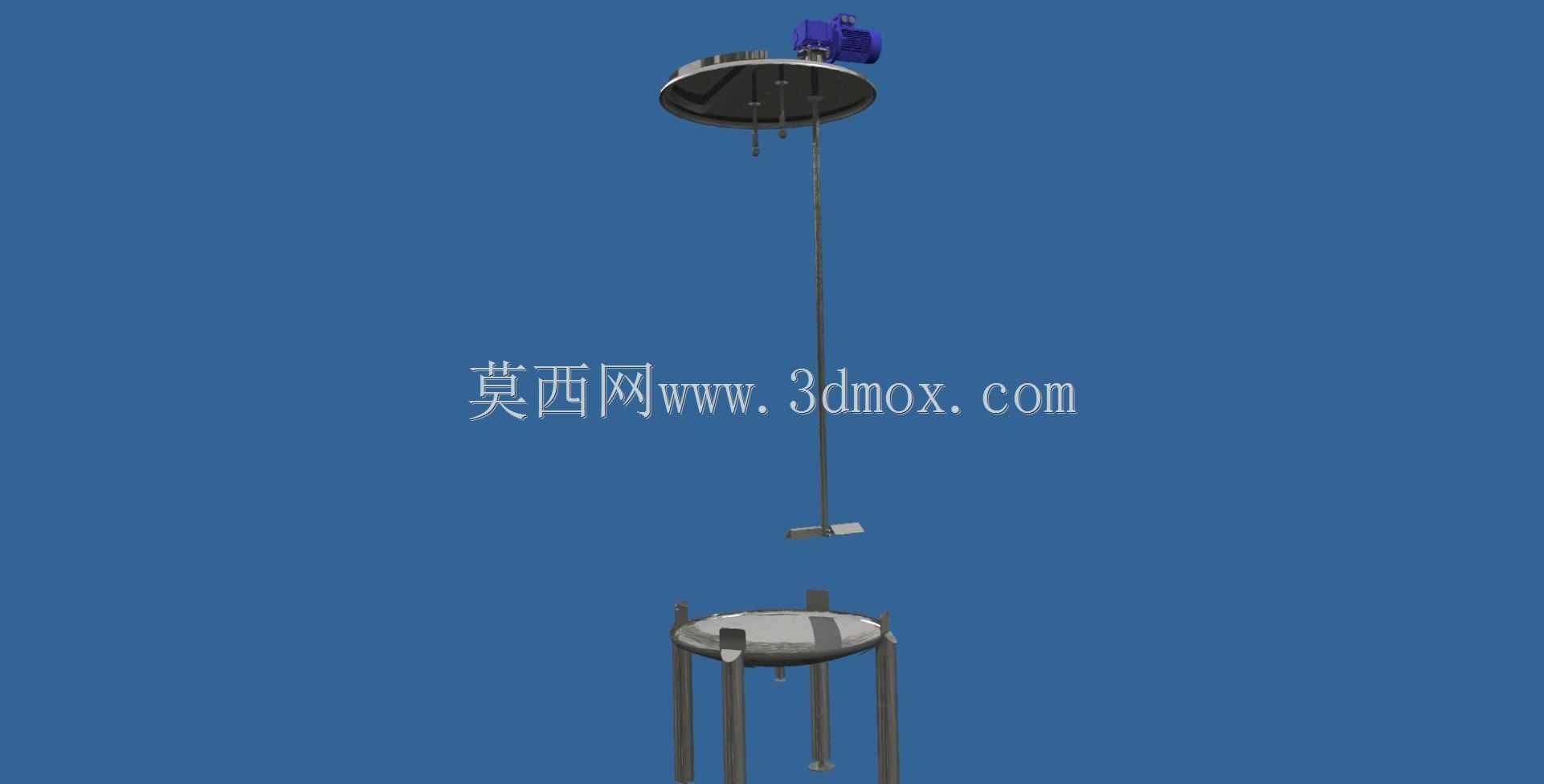

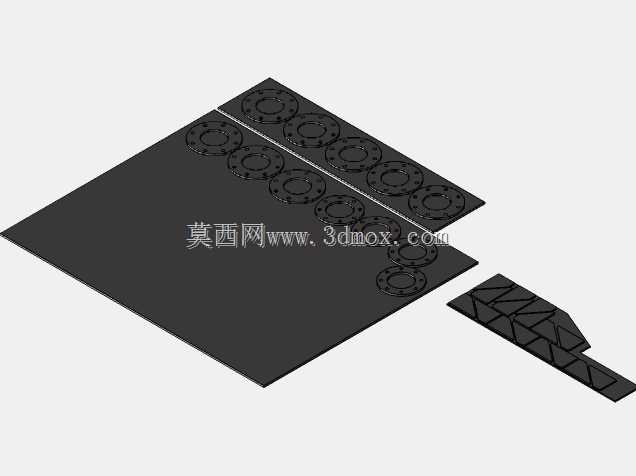

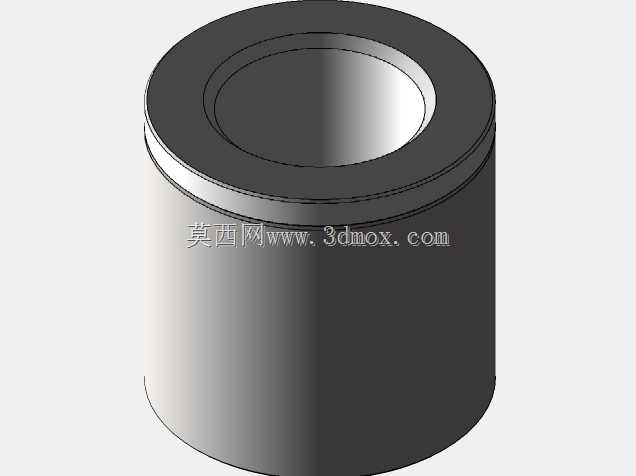

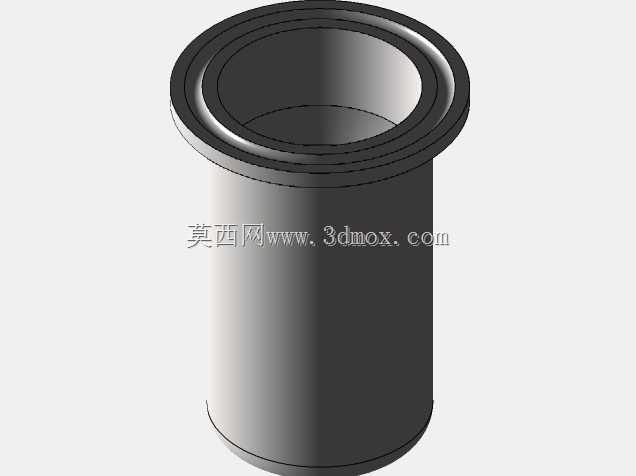

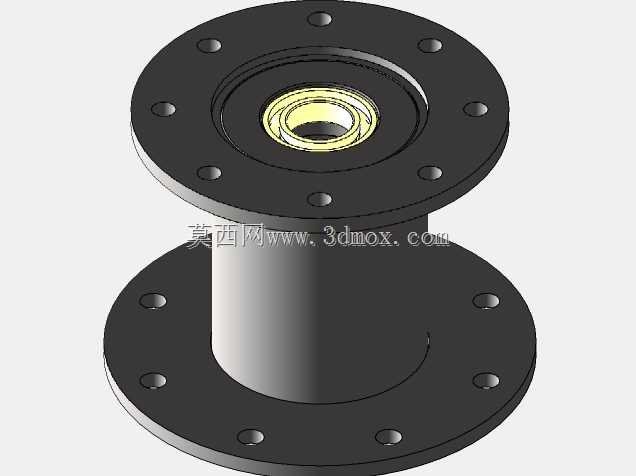

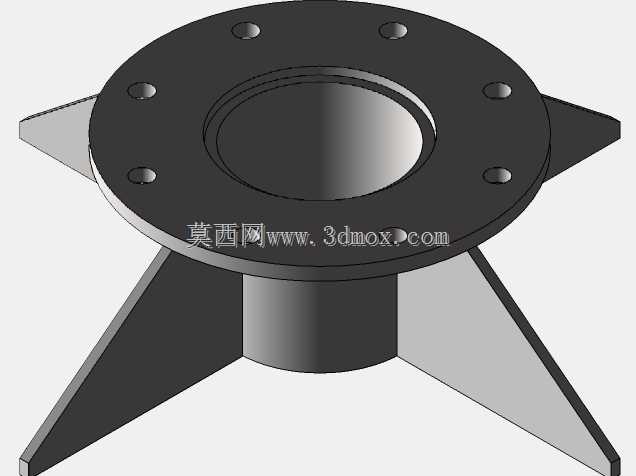

　　这个比例既保证了立式安装的重心稳定性，也避免了过高罐体带来的支腿载荷集中问题，筒身采用等径直筒结构，上下端采用标准椭圆封头，上封头预留的传感组件安装接口采用标准法兰对接，方便后期传感部件的更换与校准，不需要对罐体主体进行切割动火作业。支腿的布置采用120度圆周均布，单根支腿采用圆钢型材加工，支腿与罐体下封头的连接位置做了局部加强垫板，避免长期载荷下封头局部变形，支腿长度设计预留了罐体底部排净口的操作空间，日常维护时可直接在罐体下方完成排净阀的操作与检修，不需要额外抬高罐体。从安装边界来看，该罐体的外接管路接口分别设置在上封头侧部与下封头最低点，上封头侧部接口用于介质进料或者溢流，下封头最低点接口用于物料排空与排污，

　　所有接口的法兰端面均预留了足够的管路安装操作空间，相邻接口的中心距满足法兰螺栓的拆装空间要求，不会出现扳手无法操作的干涉问题。顶部传感组件的突出高度控制在合理区间，安装时不需要额外抬高车间顶部的管线桥架，传感组件的接线口朝向侧方，方便电缆走线与防护套管的安装，避免雨水或者车间冲洗水顺着线缆流入接线端。在实际工况适配中，该结构可根据存储介质的特性调整筒身壁厚，支腿的型材规格也可随罐体总重做对应选型，当用于常压存储场景时，筒身壁厚可按薄壁容器规范选取，若用于带压工况，可同步调整封头壁厚与支腿的承载截面，整体结构的模块化程度较高，传感组件可根据监测需求替换为不同类型的检测探头，不需要改动罐体主体的结构设计。不同于大型储槽需要现场焊接组装，

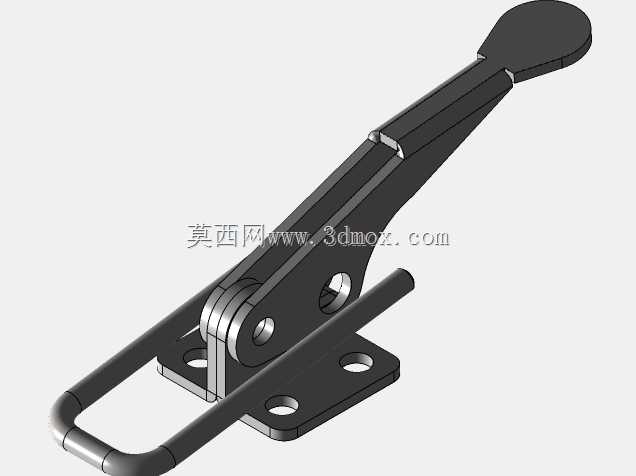

　　该结构的所有部件均可在车间内预制完成，运输到现场后仅需要完成支腿固定与管路、线缆对接即可投用，安装周期短，后期搬迁移位也可整体吊装，不需要拆解罐体主体，适配中小型生产线的灵活调整需求。结构设计时还考虑了罐体的外部附件安装空间，筒身侧部预留了液位计、视镜的安装点位，用户可根据实际需求选配，不需要后期在筒身上重新开孔补强，所有预留接口均在出厂前完成试压检测，保证密封可靠性。支腿底部的安装板设计了长圆孔结构，可抵消安装时的基础位置误差，降低现场安装的对位难度，即使预埋地脚螺栓存在少量位置偏差，也可通过长圆孔完成调整固定，不需要重新植筋处理。
