DN100规格卫生级气动法兰蝶阀结构

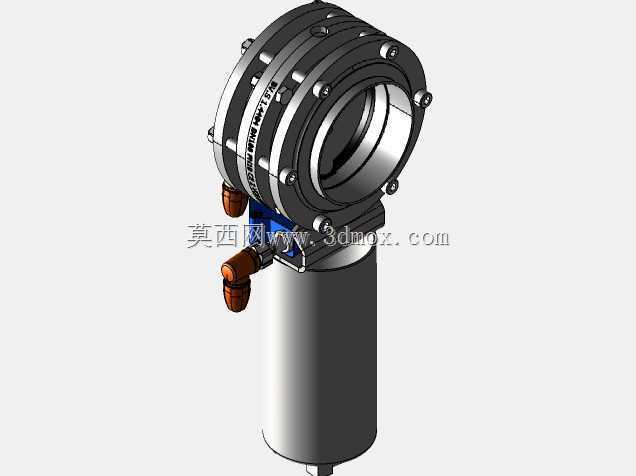

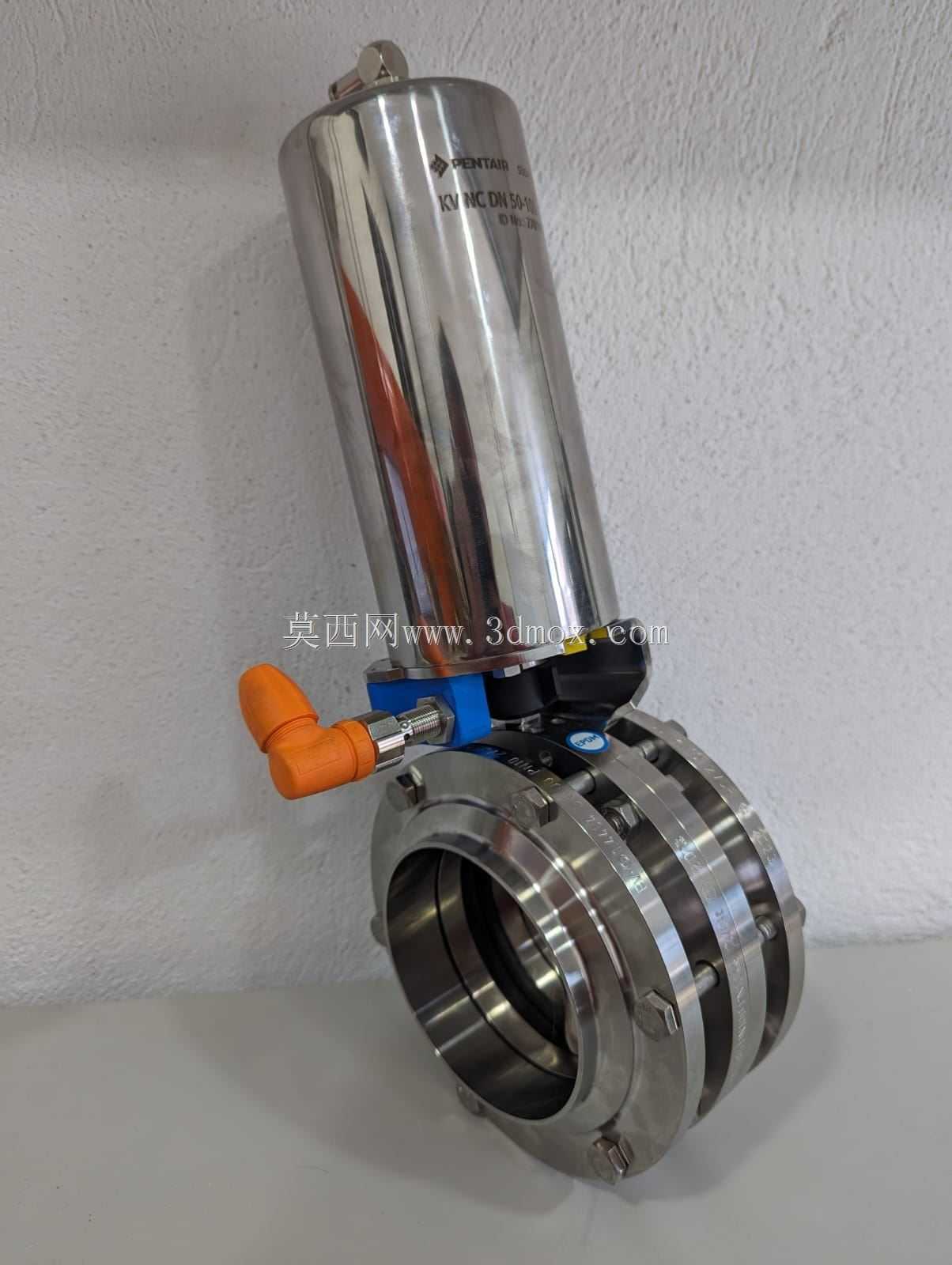

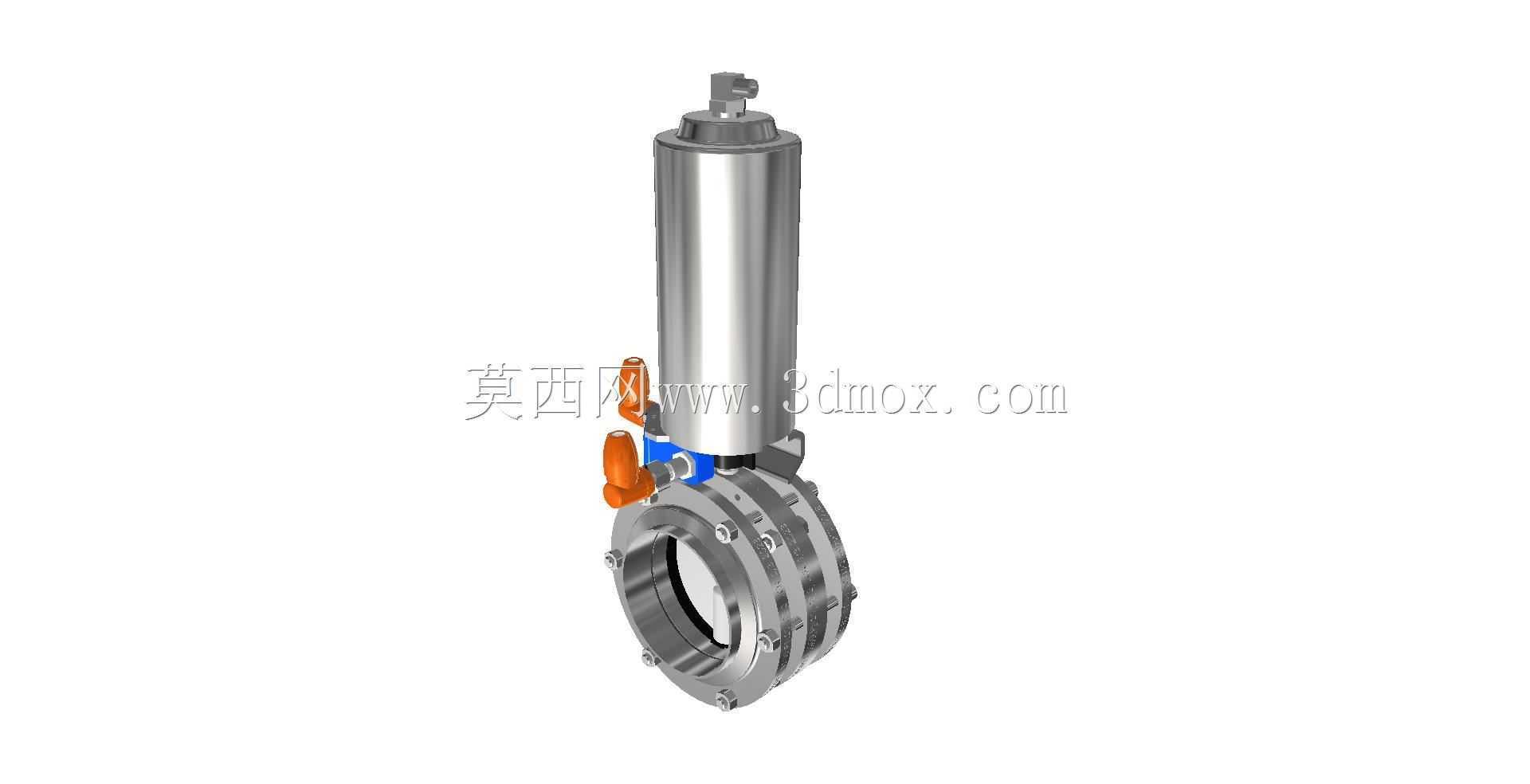

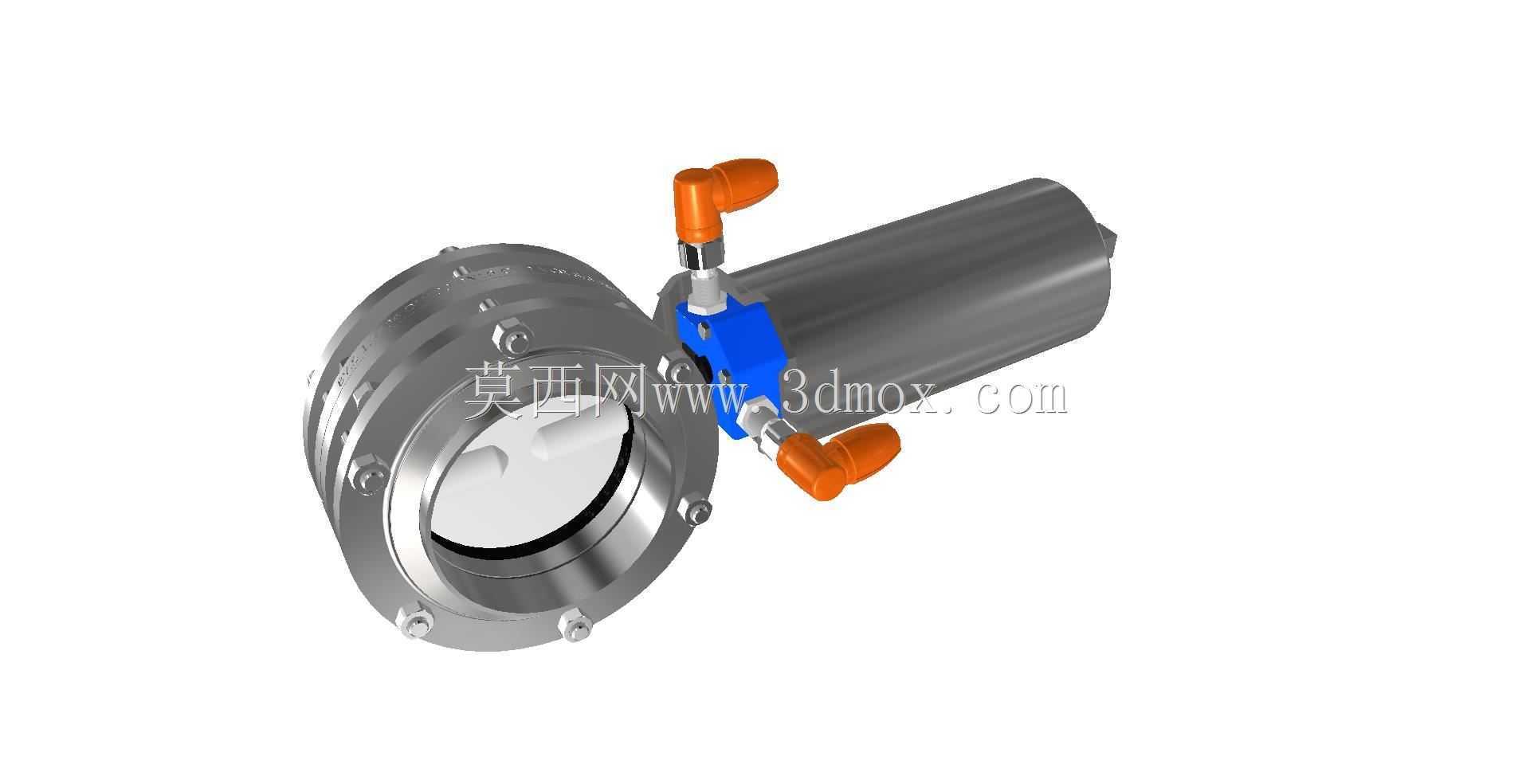

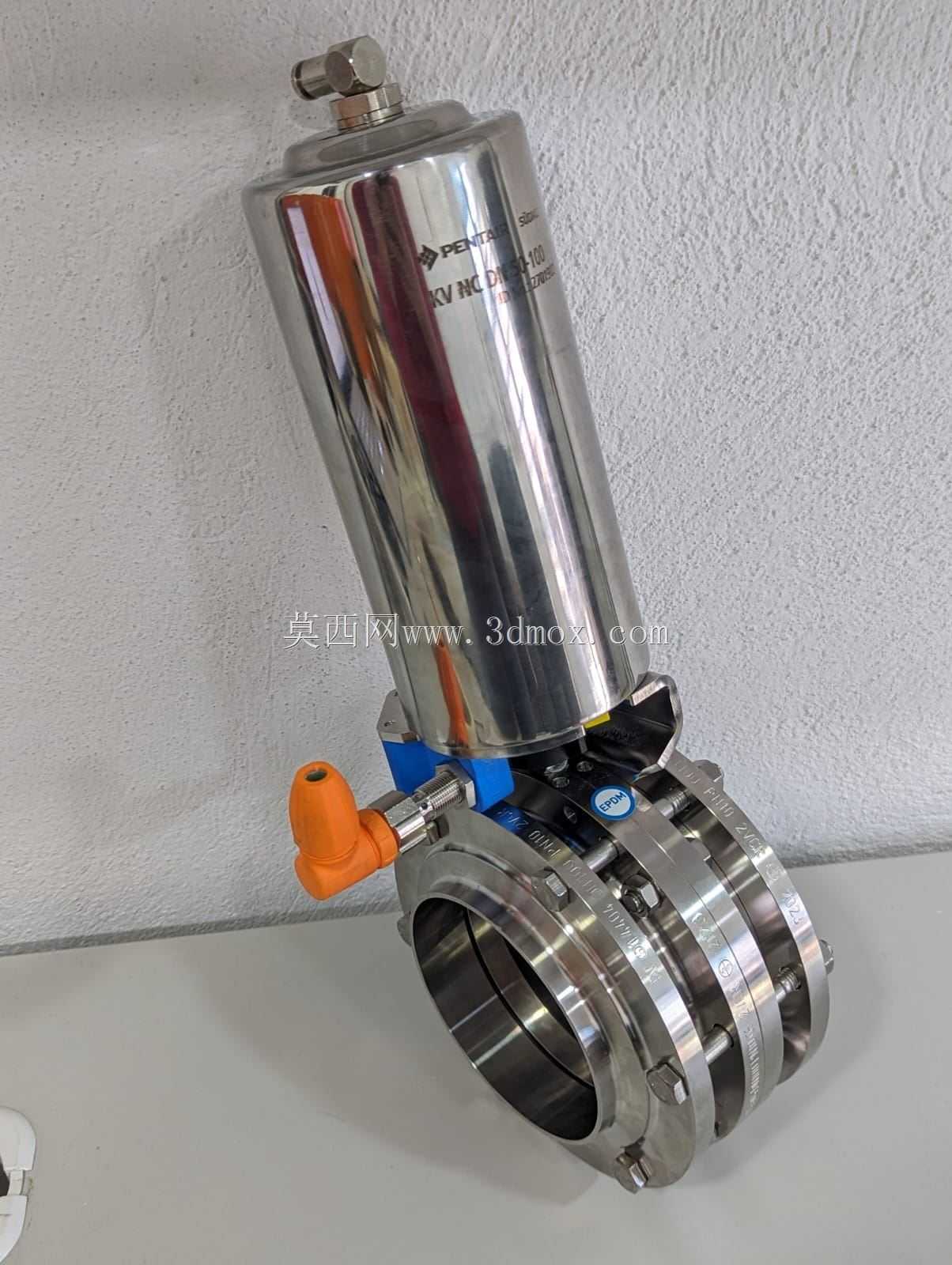

　　在食品饮料、生物制药、洁净流体输送的管路系统中，这类DN100口径的法兰式气动蝶阀是管路通断控制的核心执行部件，常布置在物料输送主管路、CIP清洗回路、无菌配料工段的管段节点上，承担介质截断、流路切换的功能，适配洁净工况下无残留、易消杀的使用要求。从结构设计来看，阀体采用法兰连接形式，法兰端面的密封槽、螺栓孔位完全匹配同口径工业管路的安装标准，相邻法兰对接时可通过标准螺栓完成紧固，密封件采用卫生级弹性材质，压紧后可杜绝管路内介质外溢，同时避免缝隙积料，满足卫生级管路的消杀要求。驱动端采用气动执行结构，侧置的气路接头可接入压缩空气控制回路，通过气源压力变化驱动阀板做90度回转，实现阀门的快速启闭，执行机构与阀体的连接采用快装式结构，

　　后期维护时可快速拆解执行部件，无需整体拆卸阀体段，减少管路停机维护的工作量。阀板与阀杆的连接采用无销结构设计，避免了传统销连接带来的缝隙积料问题，过流面做镜面抛光处理，表面粗糙度达到卫生级要求，介质流经时不会出现挂壁、残留的情况，适配高粘度流体、含颗粒物料的输送场景。从安装边界来看，该阀门整体为立式铅垂安装结构，阀轴保持水平状态时，气动执行机构位于阀体侧下方，安装时需预留足够的执行机构操作空间，同时要保证气路接头的拆装空间，避免与周边管路、支架产生干涉；法兰对接面的同轴度公差需控制在管路安装标准范围内，避免强行对接导致阀体密封件受压不均，出现泄漏问题。流道设计上采用全通径结构，阀门全开时阀板与管路内壁齐平，流道无明显缩径，

　　介质流经时的压力损失极小，不会出现物料滞留的死角，在CIP清洗过程中，清洗液可完全冲刷到所有过流表面，无清洗盲区，满足无菌生产的卫生要求。材质选择上，过流部件采用INOX系列不锈钢材质，耐酸碱腐蚀性能优异，可适配酸碱清洗液、食品级物料、制药中间体等多种介质的输送要求，外部非过流表面做哑光处理，避免强光反射对车间操作人员造成视觉干扰，同时表面不易积尘，便于日常清洁维护。气动执行机构的输出扭矩经过匹配计算，可在额定工作压力下克服阀板与密封件之间的摩擦力，以及介质流动带来的动压载荷，保证阀门启闭动作可靠，不会出现卡滞、关不严的问题；执行机构上可配套位置反馈组件，实时反馈阀门的启闭状态，接入车间自动化控制系统，实现管路流程的远程自动控制。

　　在实际管路布局中，这类阀门常安装在罐体进出口、泵组出口、管路分支节点位置，安装时需注意介质流向与阀板开启方向的匹配，避免长期受介质冲刷导致阀板密封面过早磨损；同时要保证气动执行机构的安装方向便于气路连接与后期维护，避免将气路接头朝向易积水、易积尘的方向，防止杂质进入气路影响执行机构寿命。密封结构采用多重密封设计，阀杆与阀体之间的密封采用卫生级密封圈，无需额外添加润滑脂即可实现可靠密封，避免润滑脂污染管路内的物料，符合食品、制药行业的卫生规范；法兰密封面采用平面密封结构，密封件定位可靠，紧固螺栓时不会出现密封件移位的问题，可承受管路额定工作压力下的密封要求。整体结构紧凑，相比同口径的其他类型阀门，结构长度更短，重量更轻，在空间受限的洁净车间管路布局中，可以有效节省安装空间，降低管路支架的承重要求。
