弯管式传感检测壳体结构设计

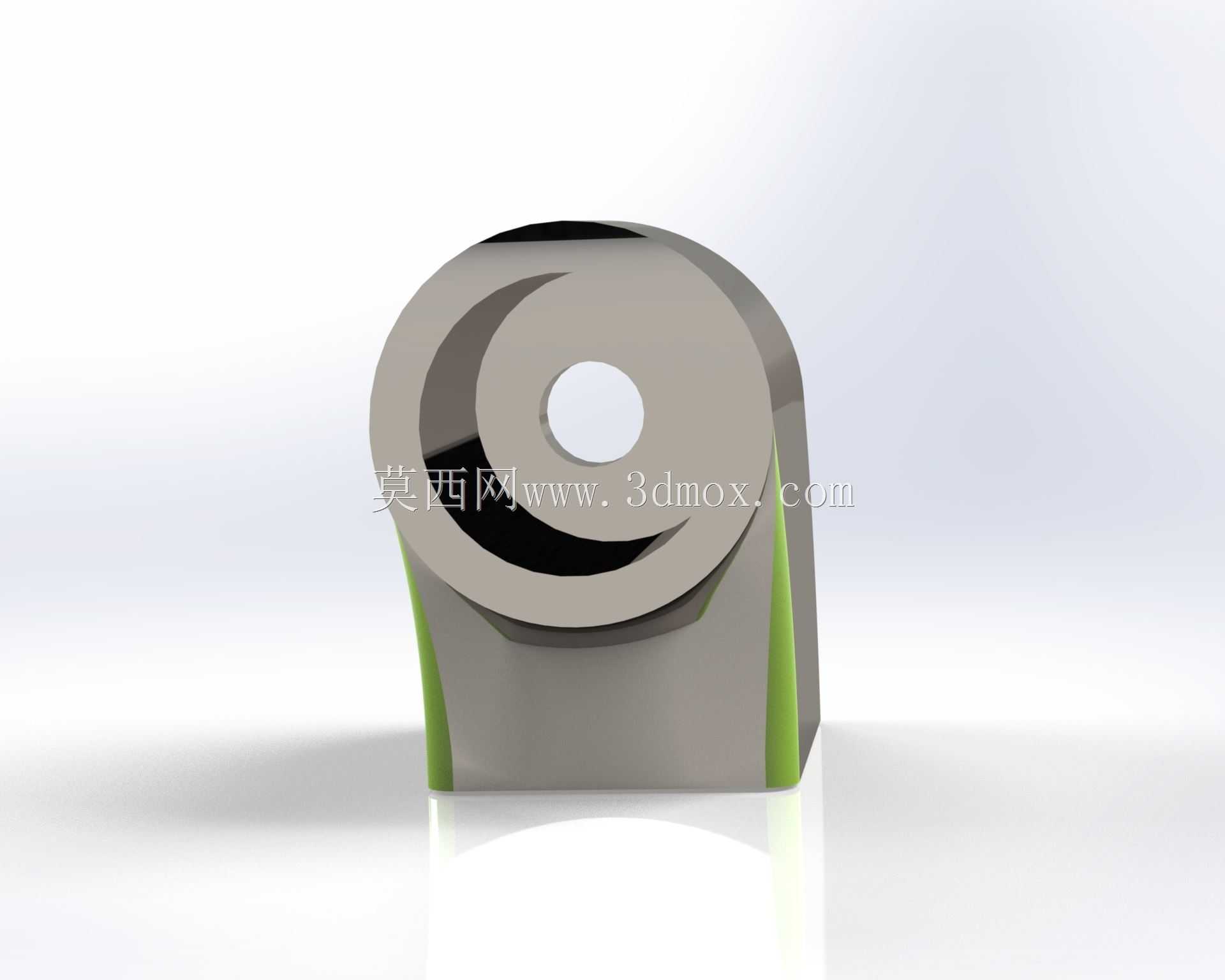

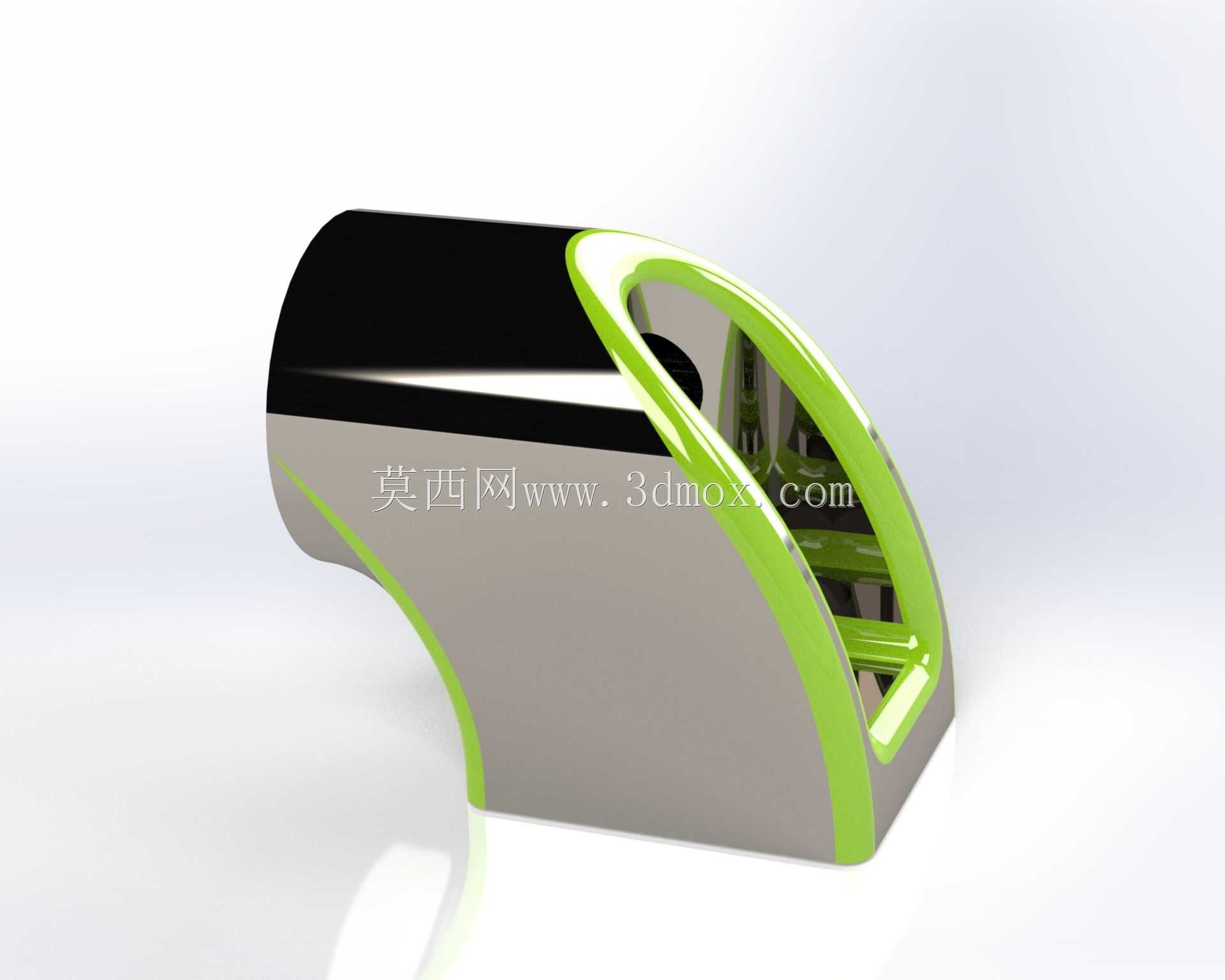

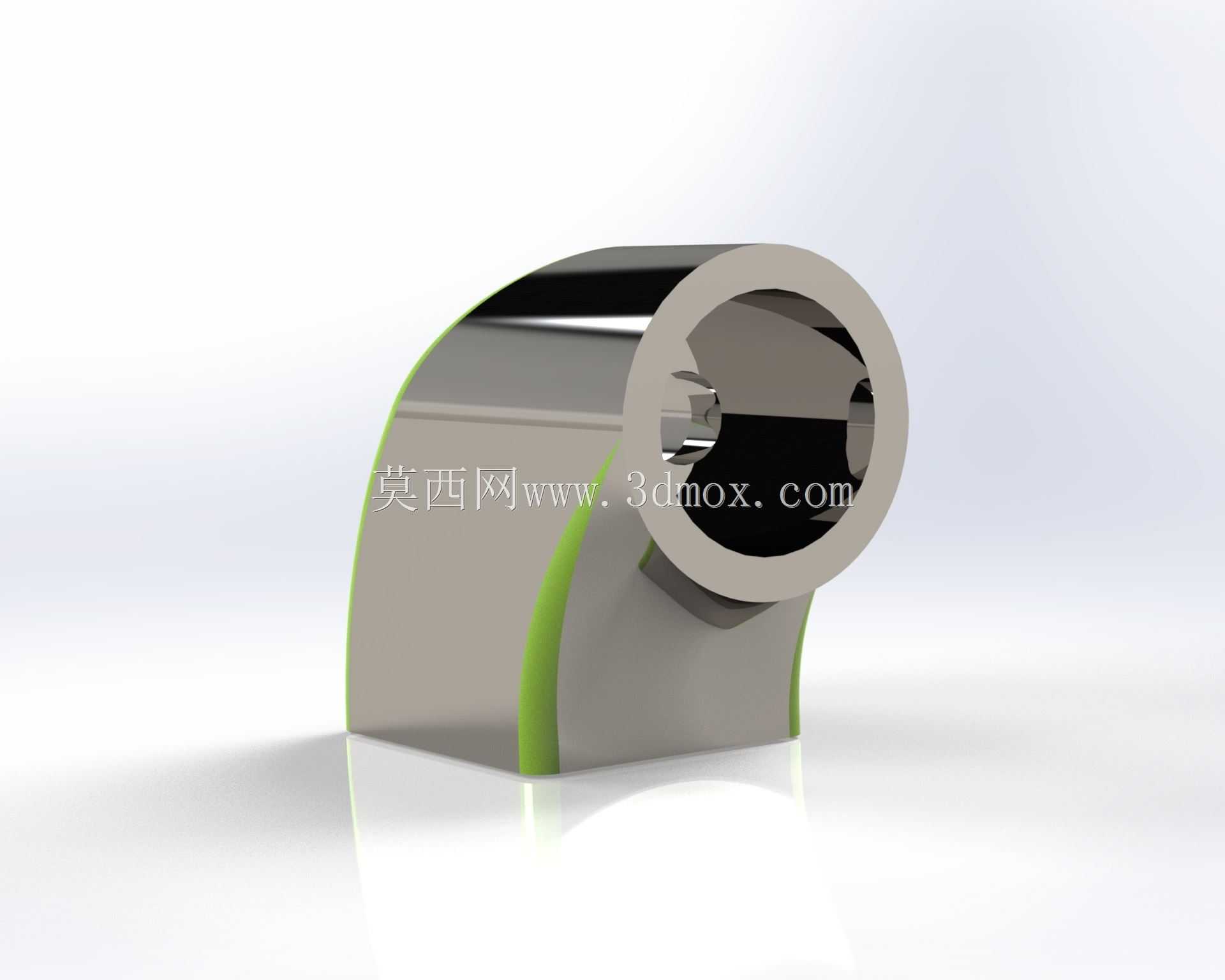

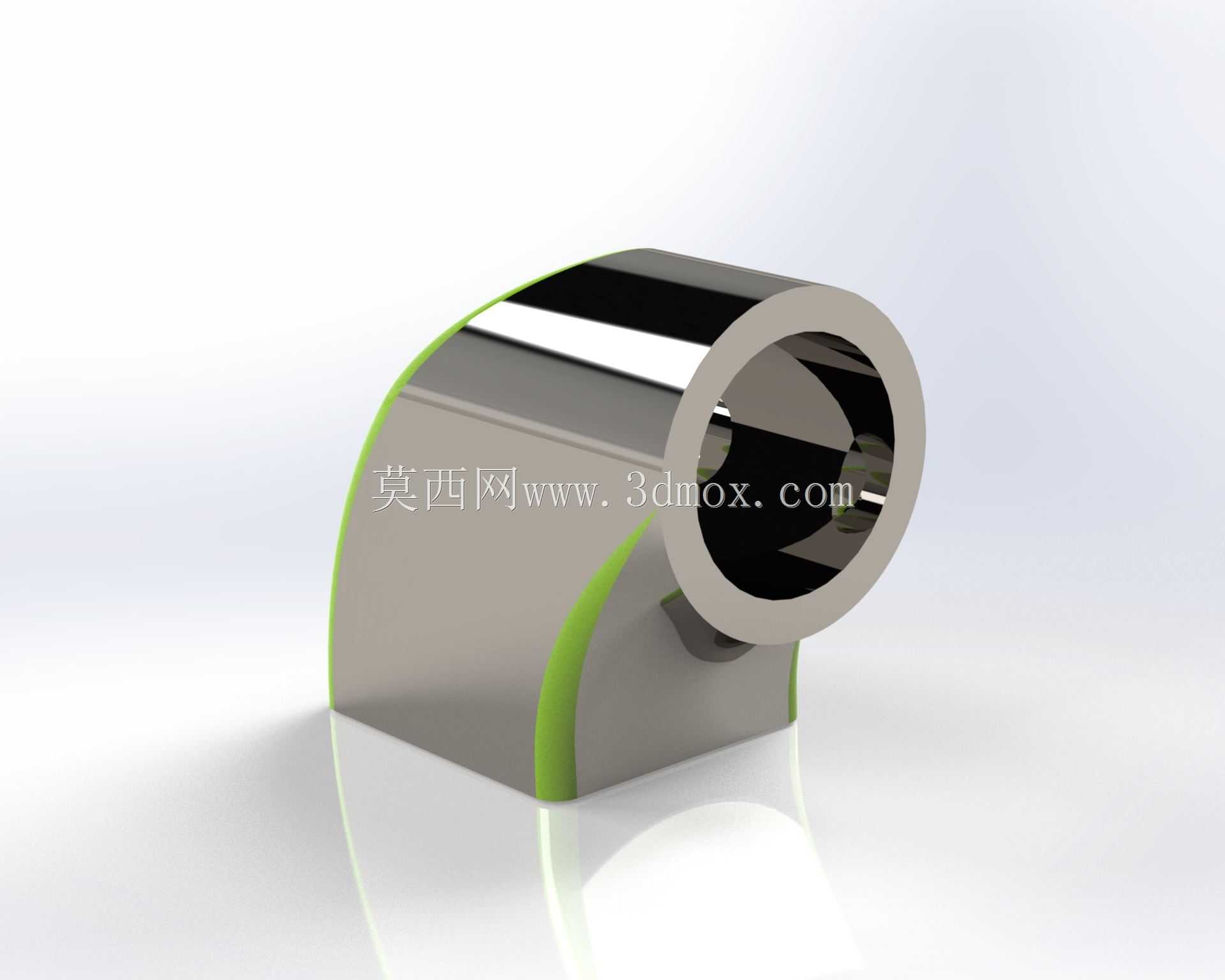

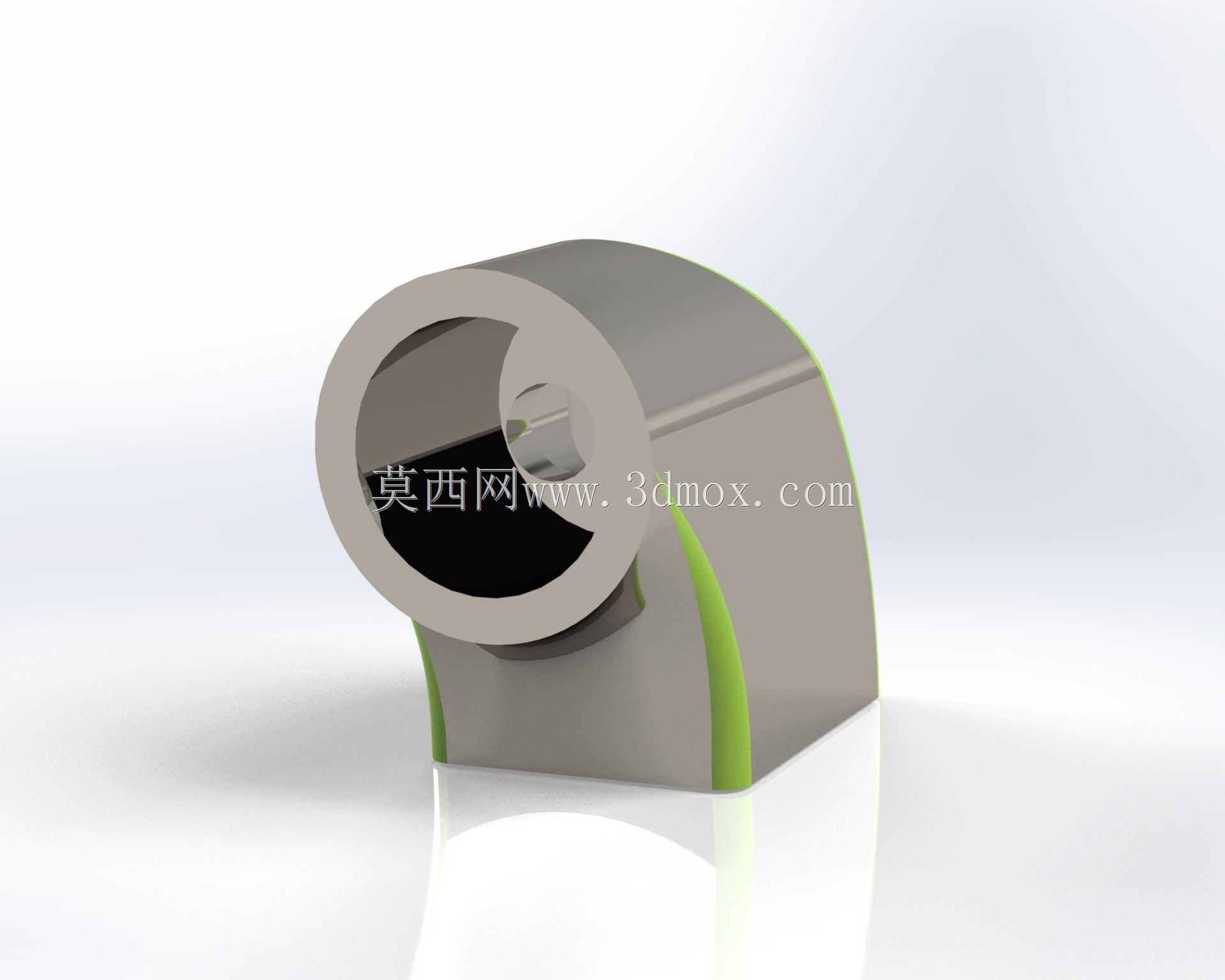

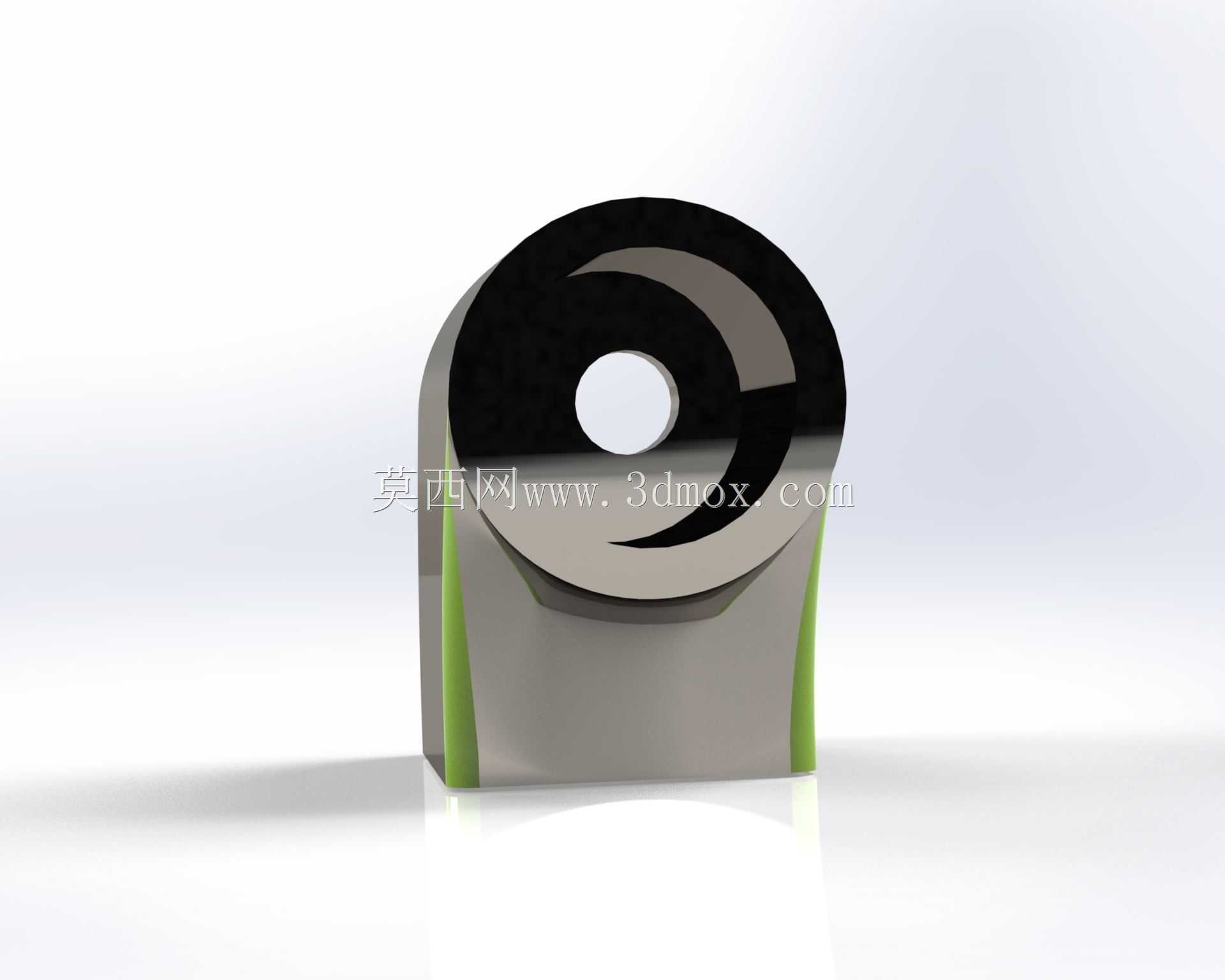

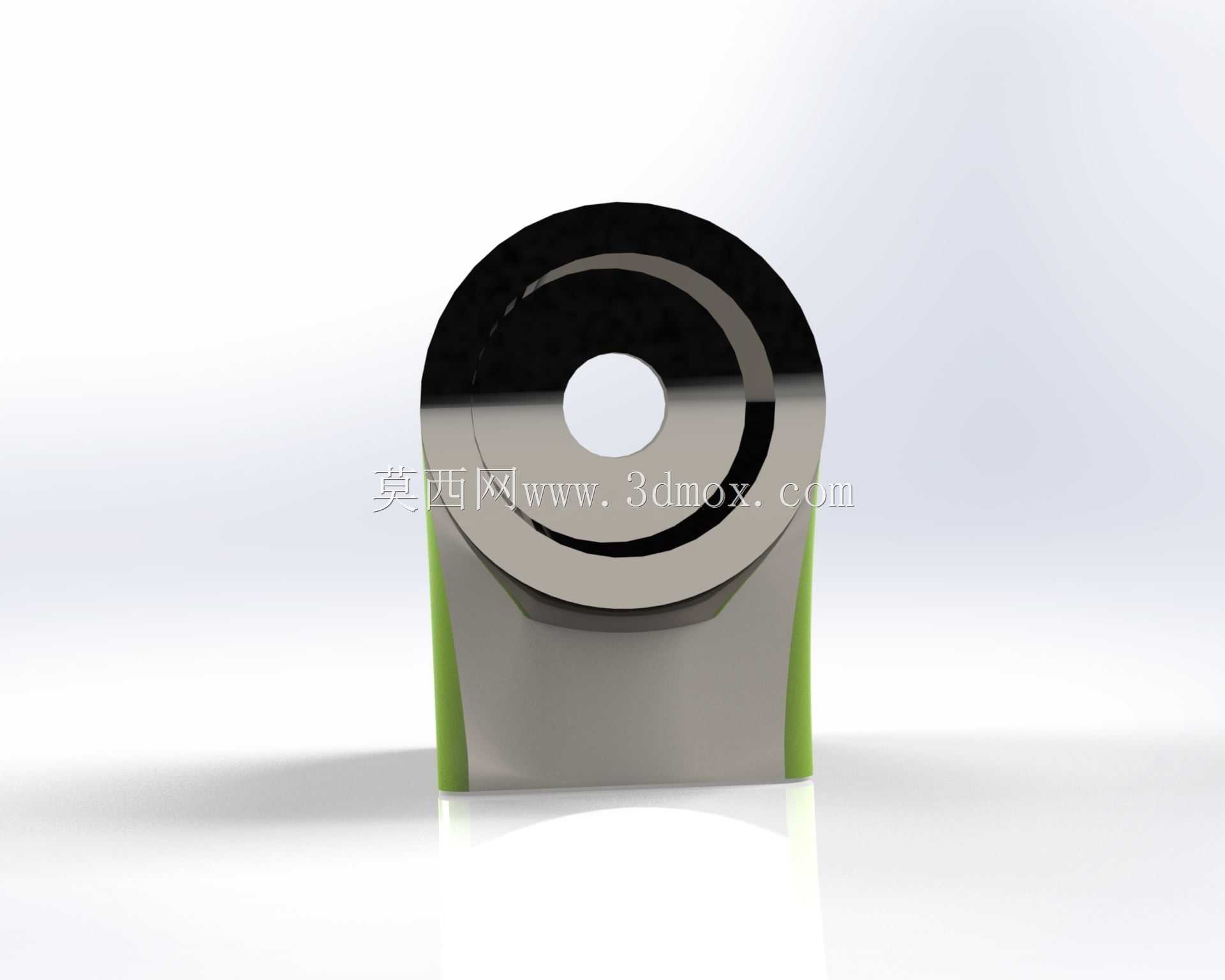

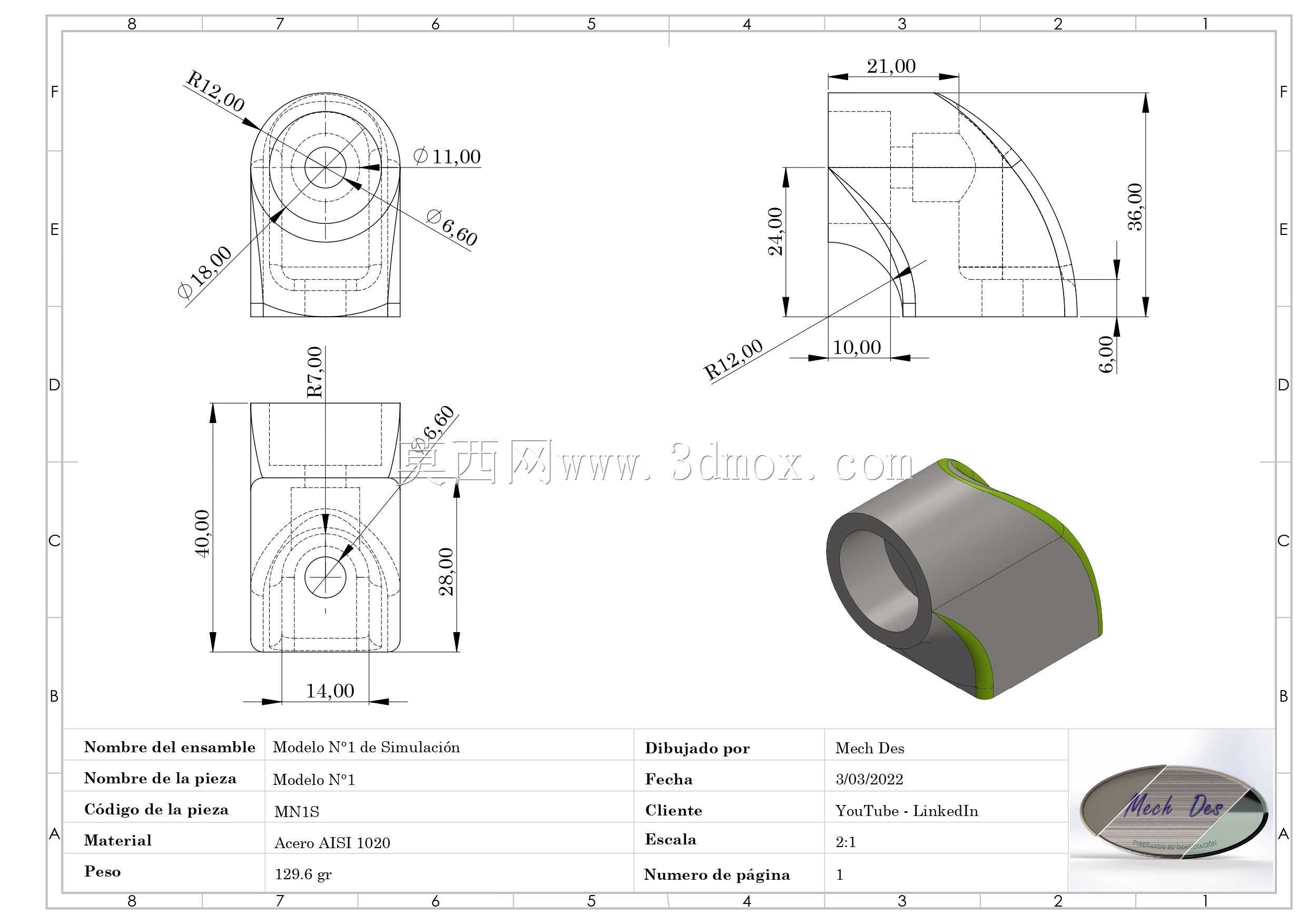

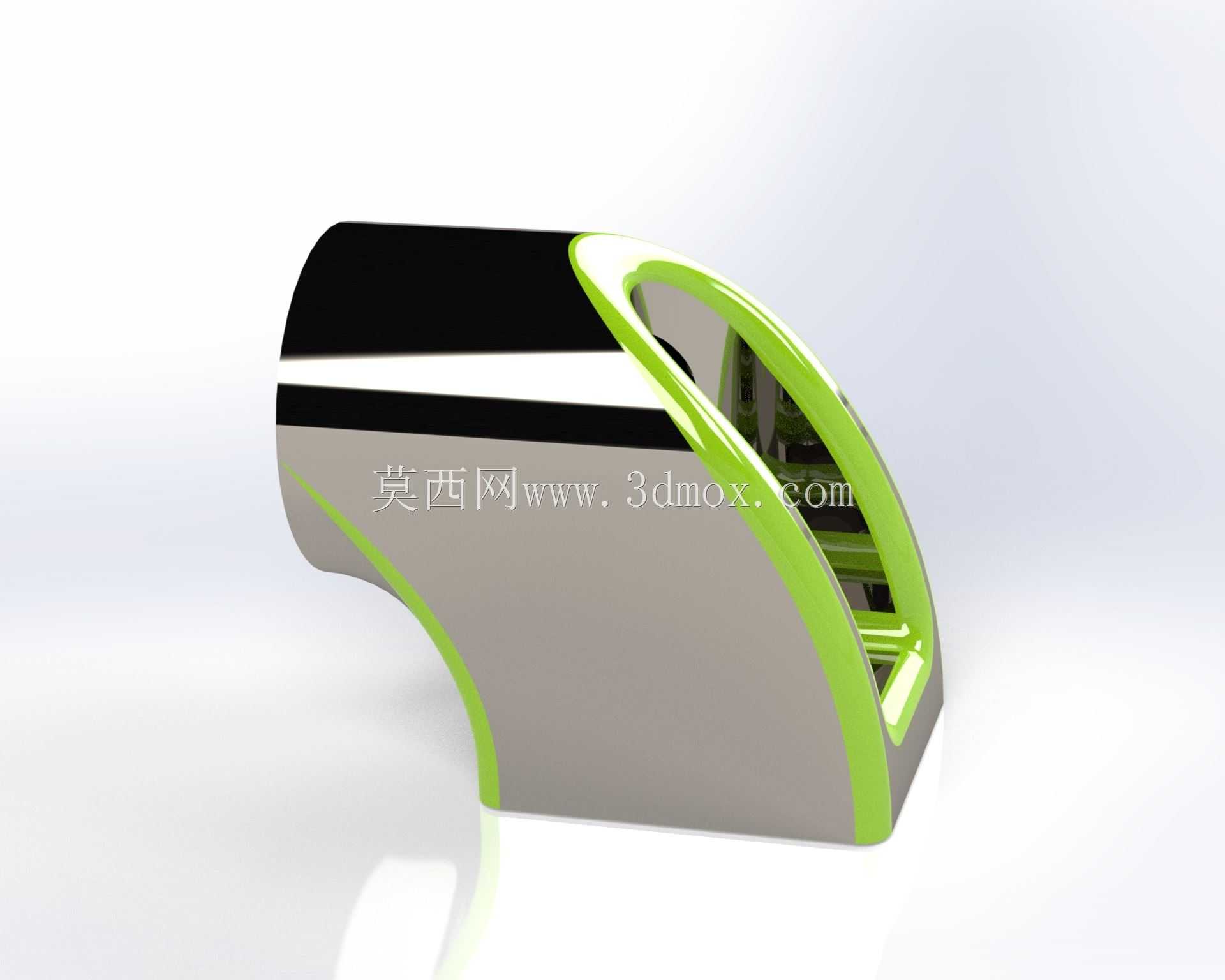

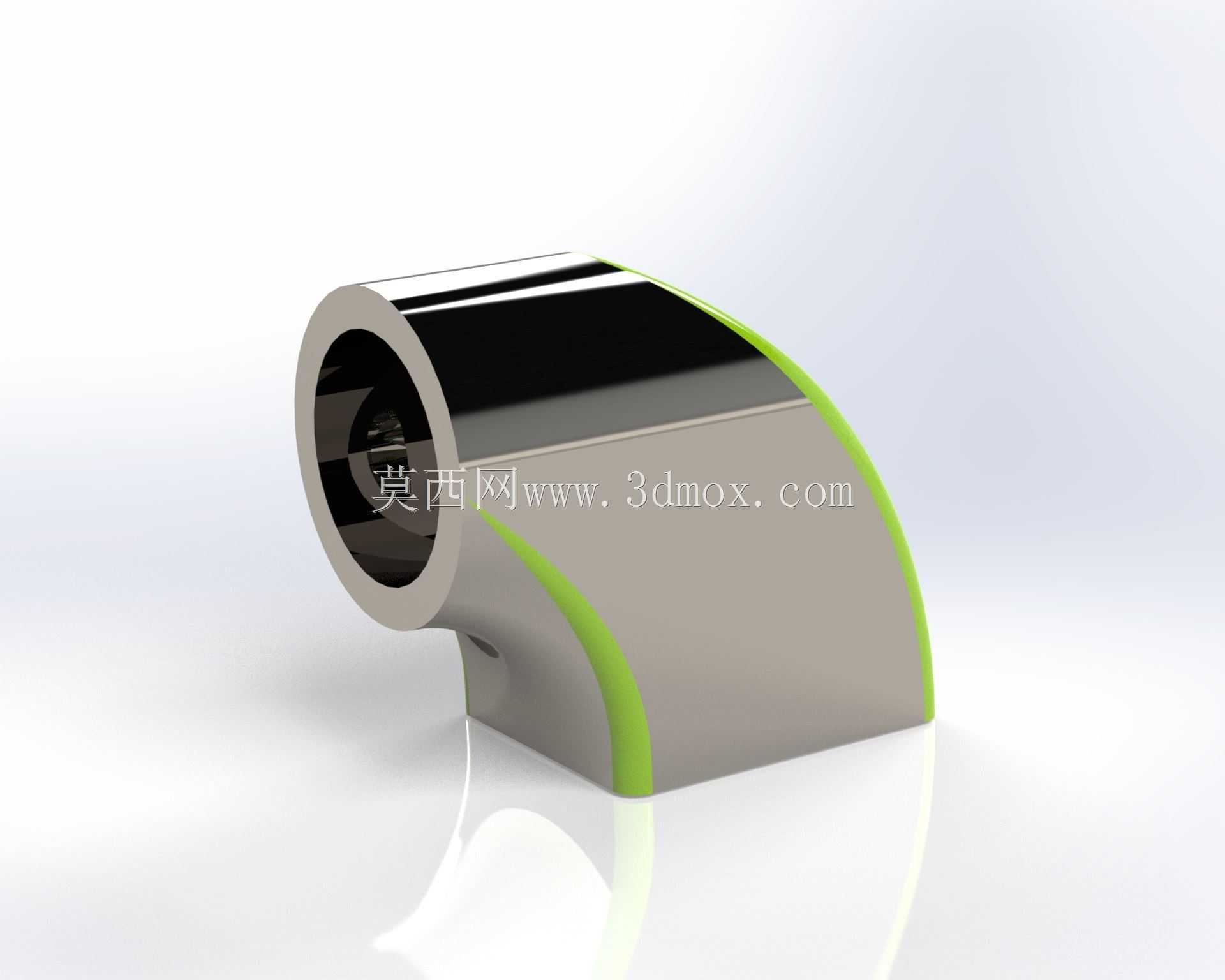

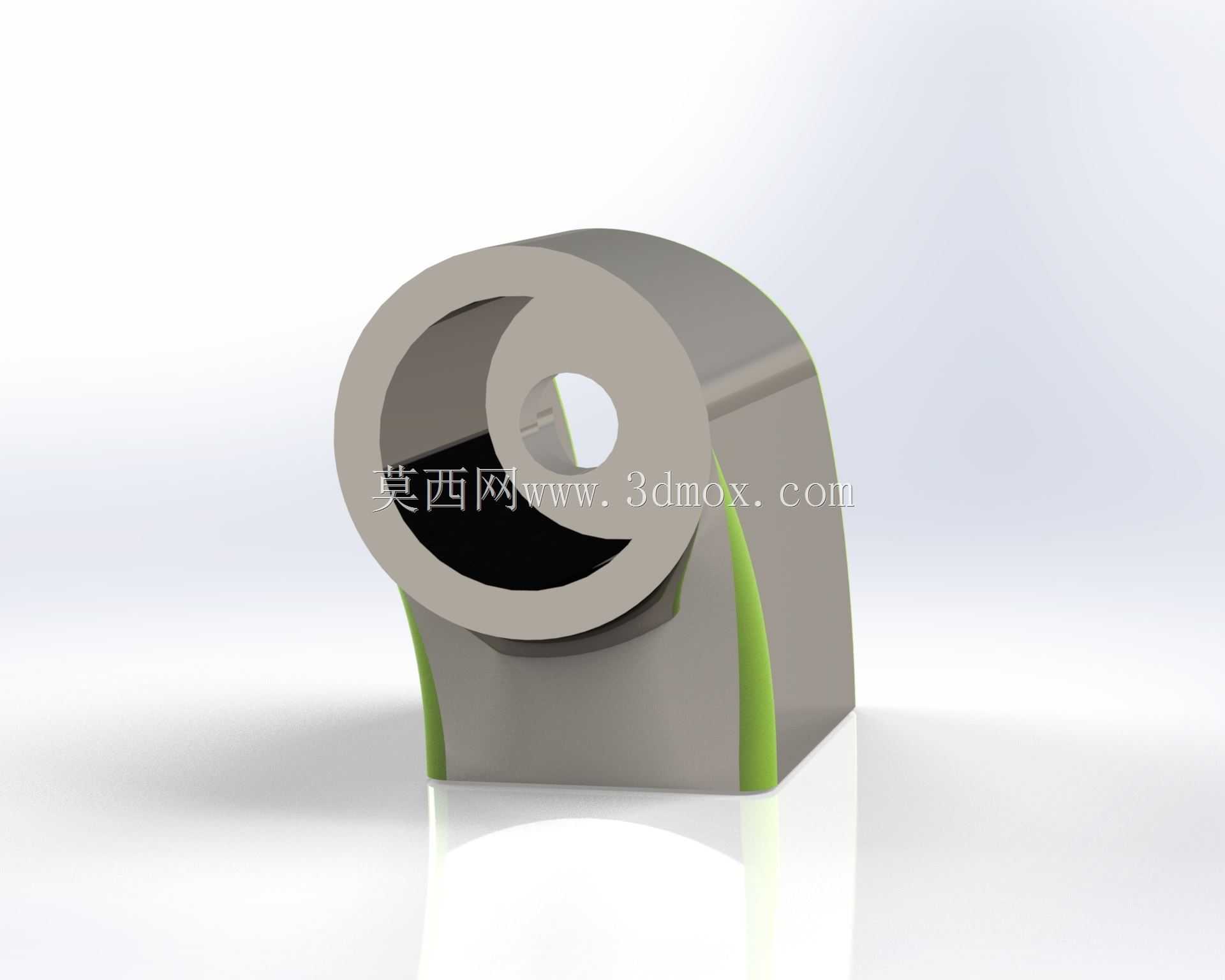

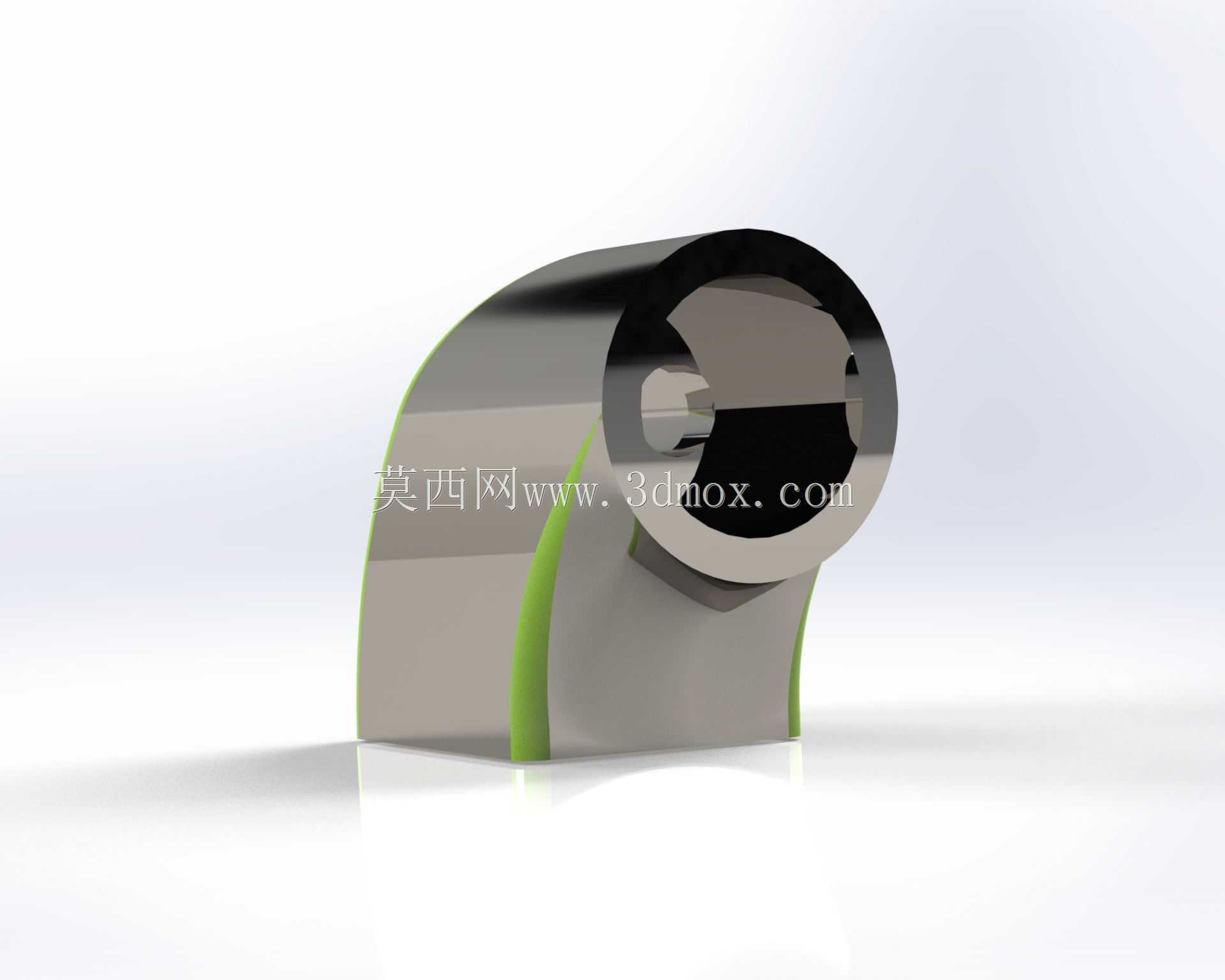

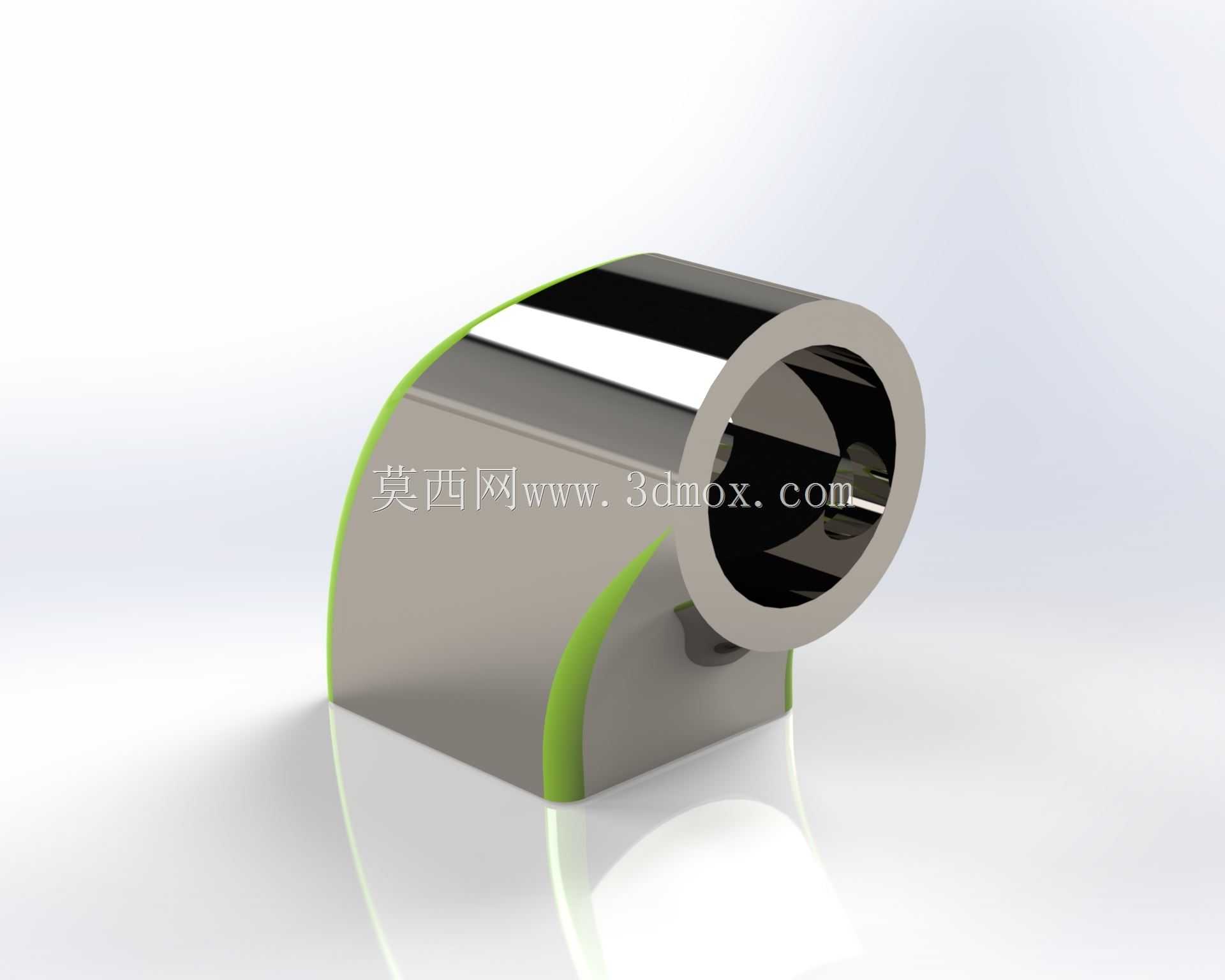

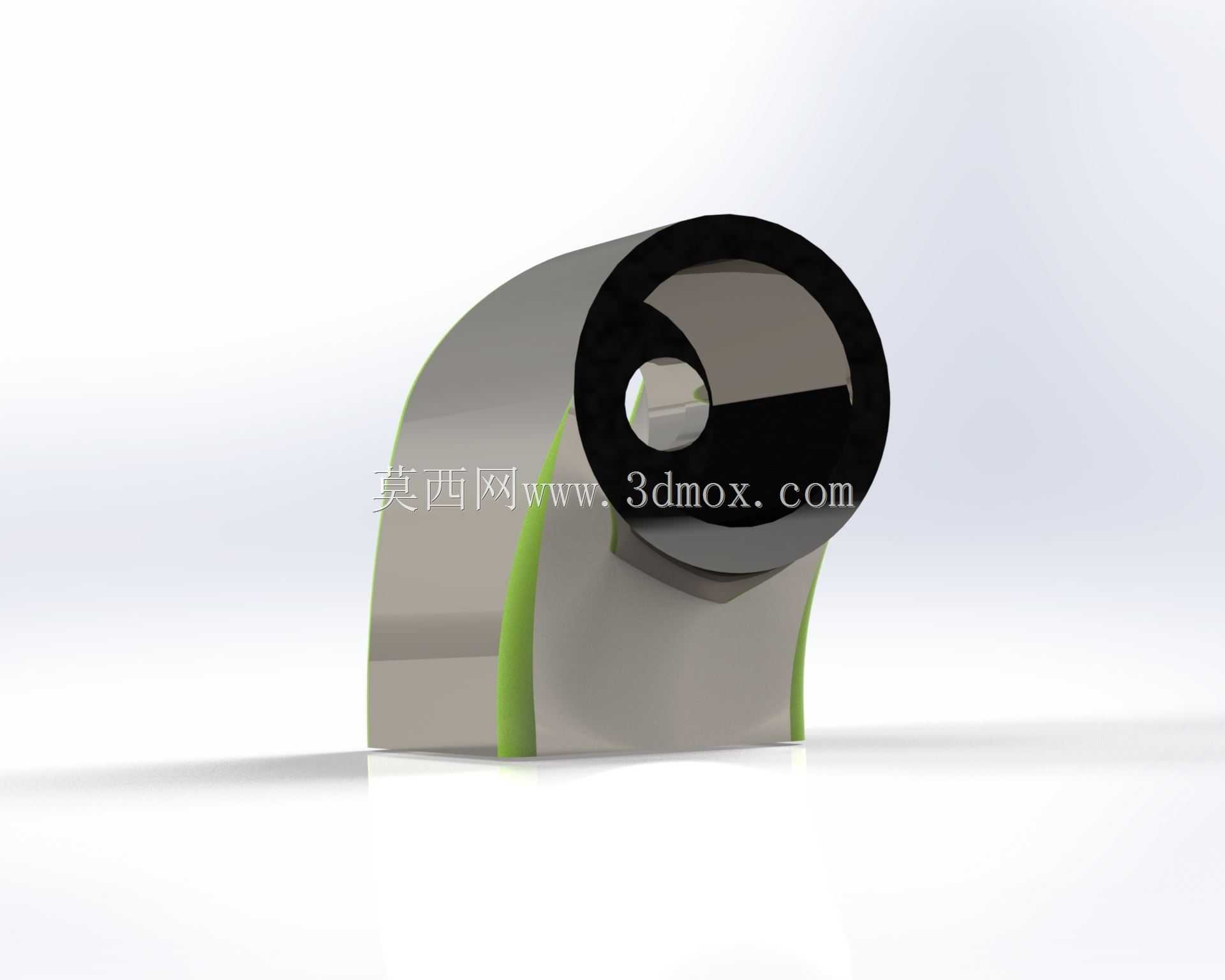

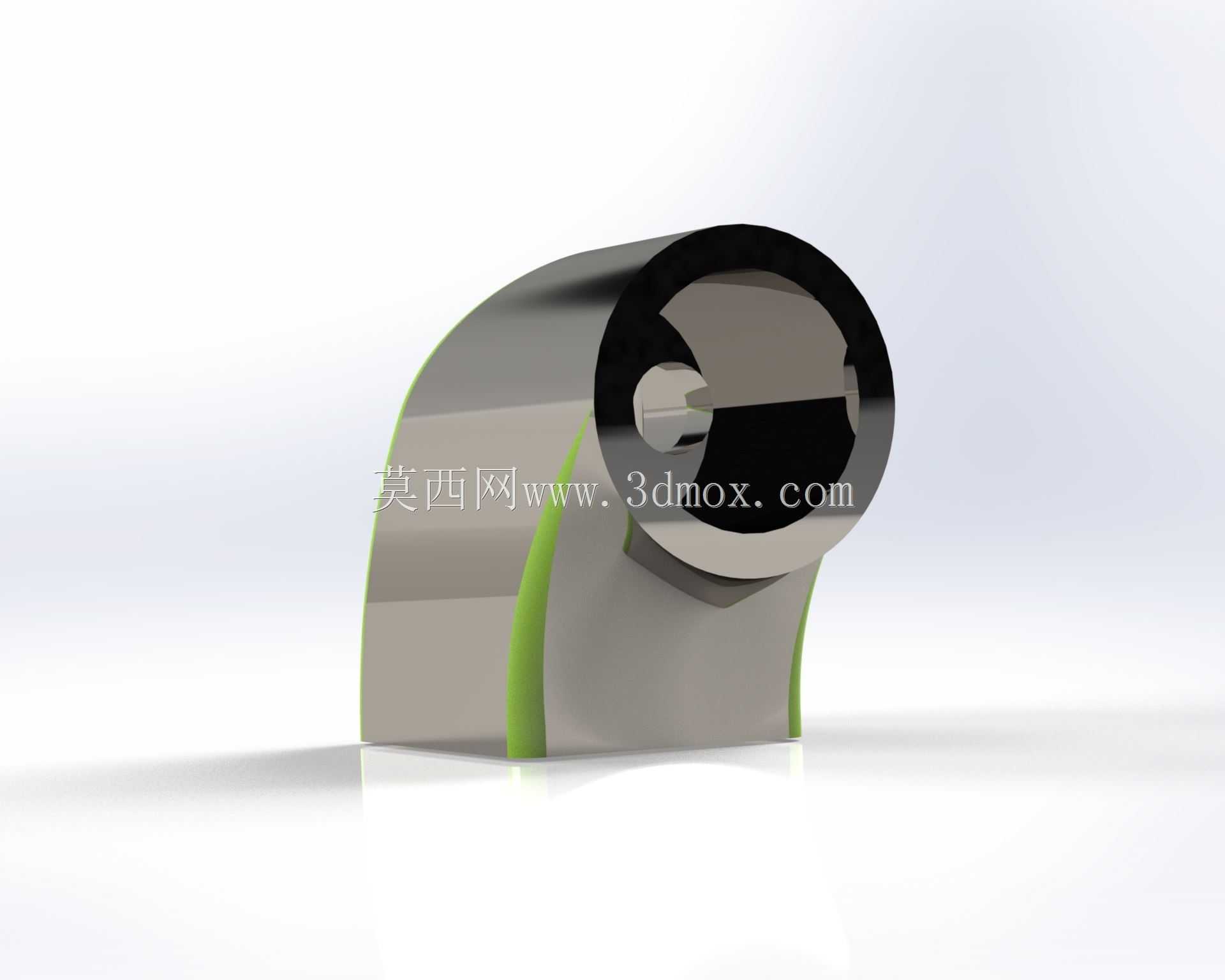

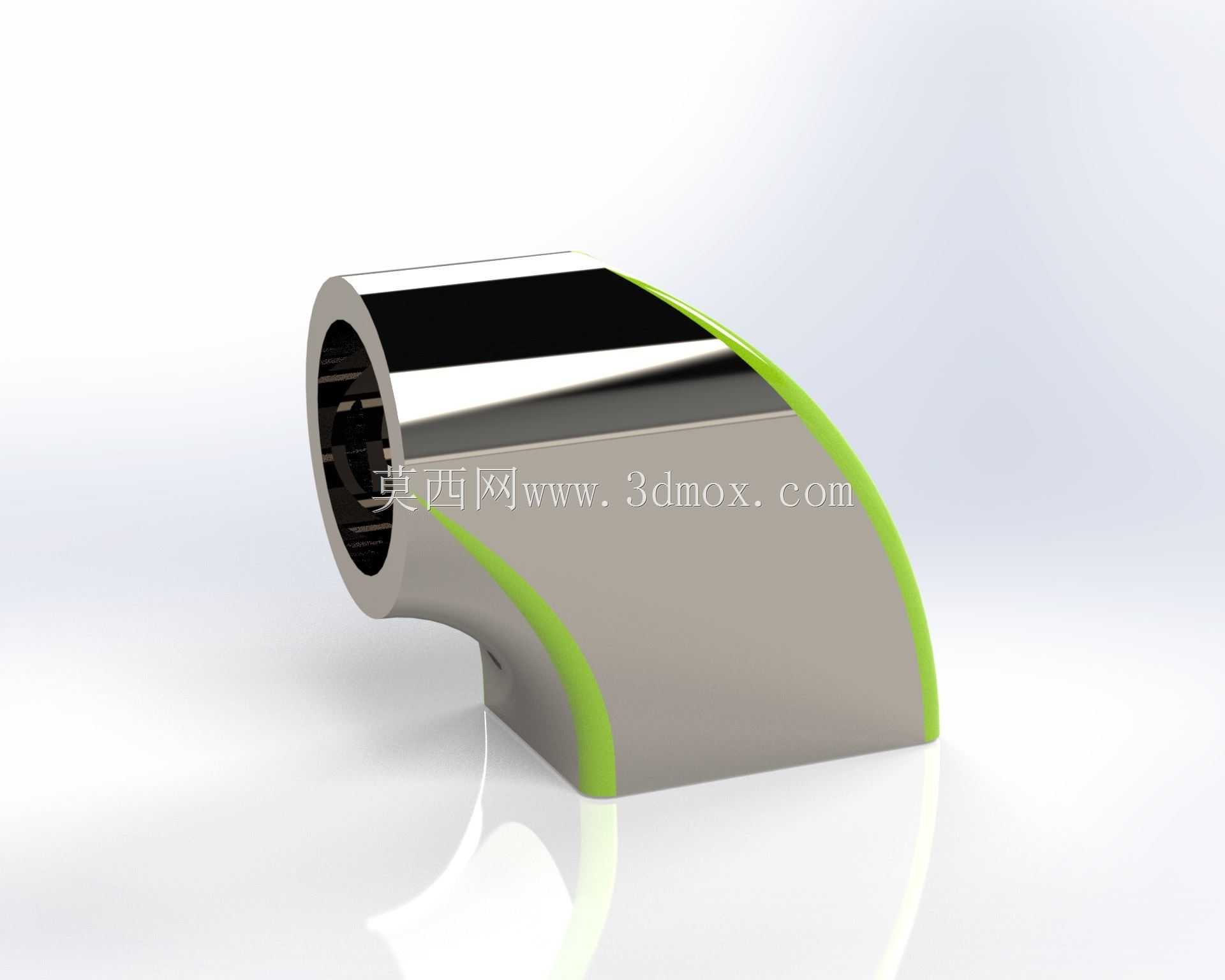

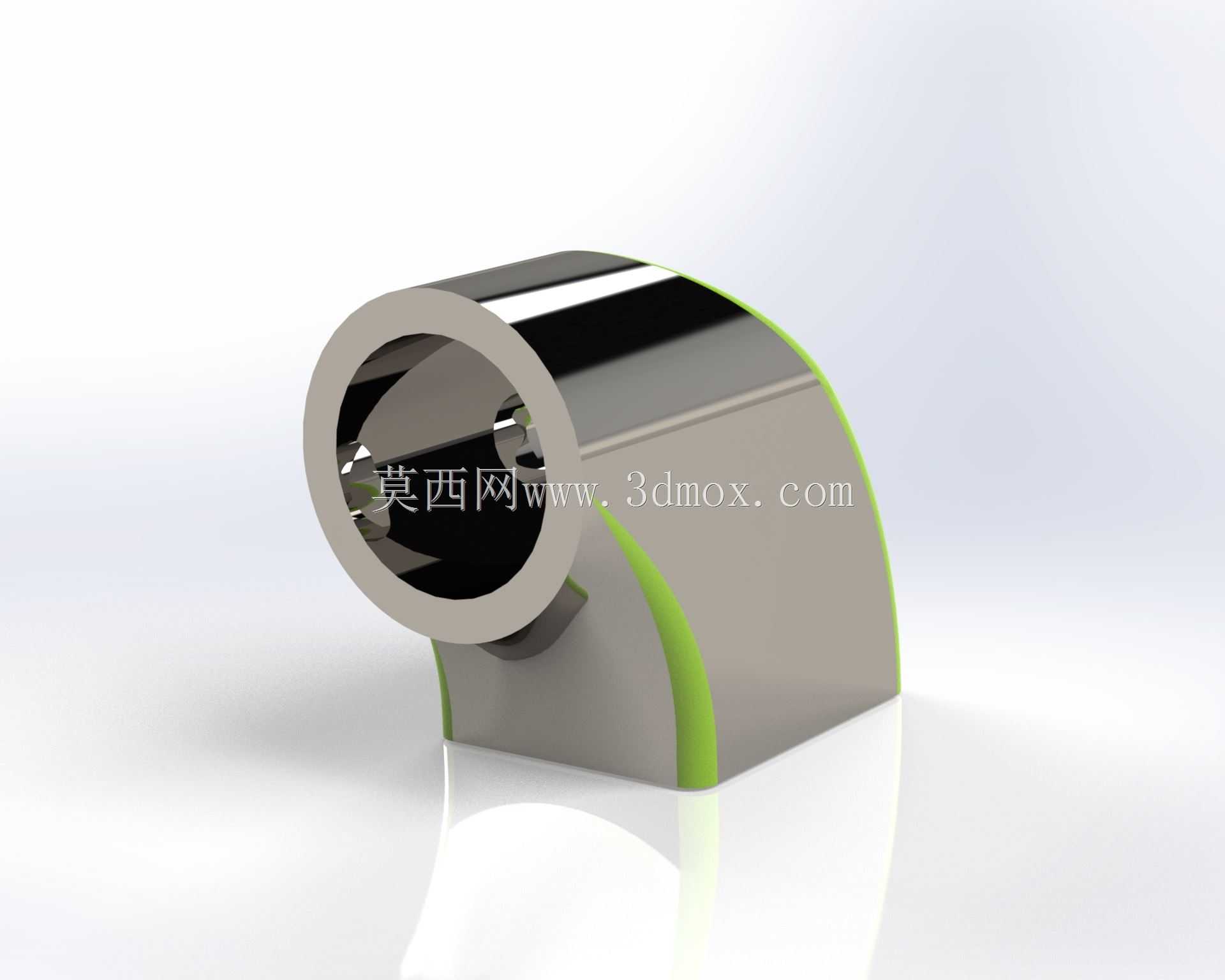

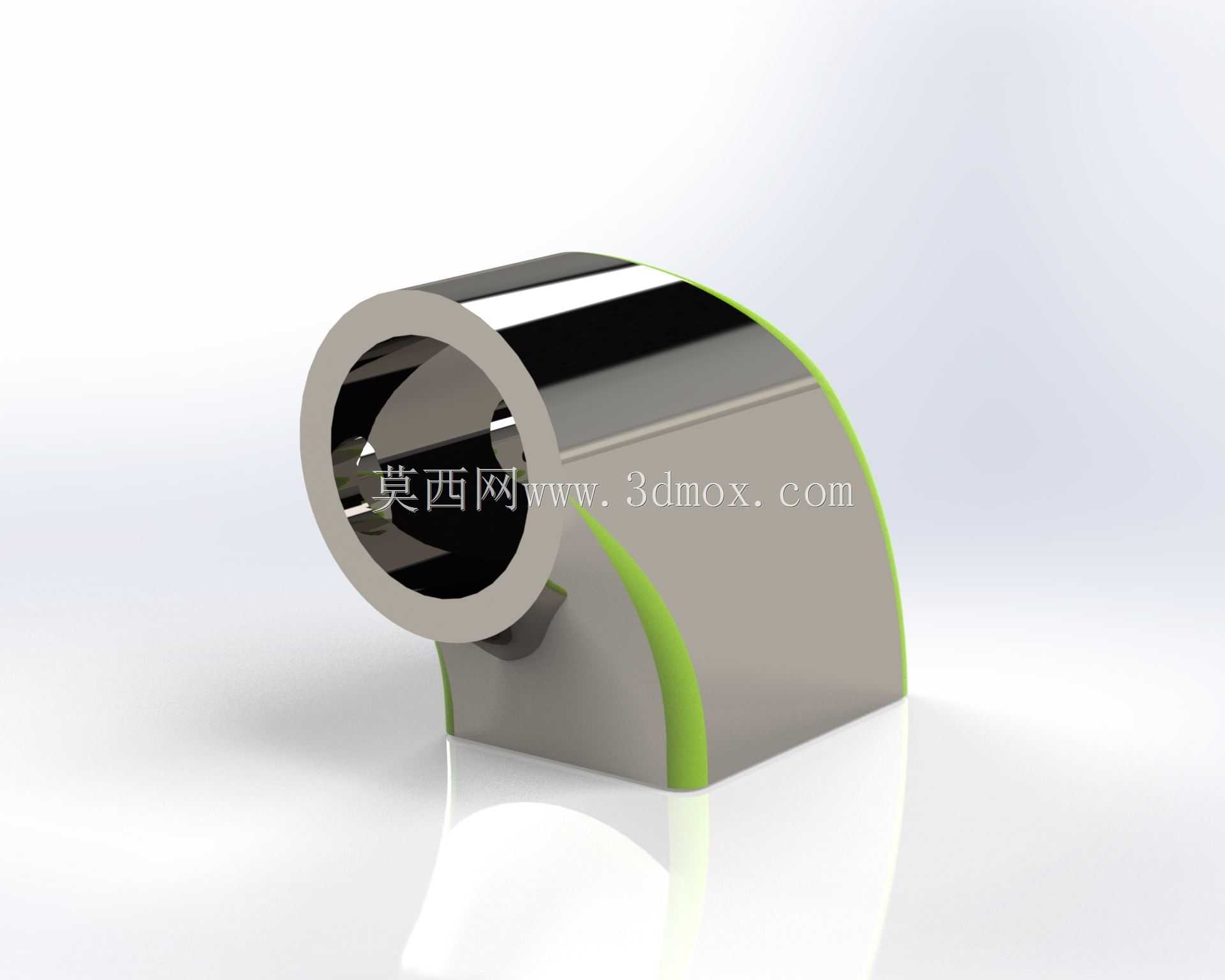

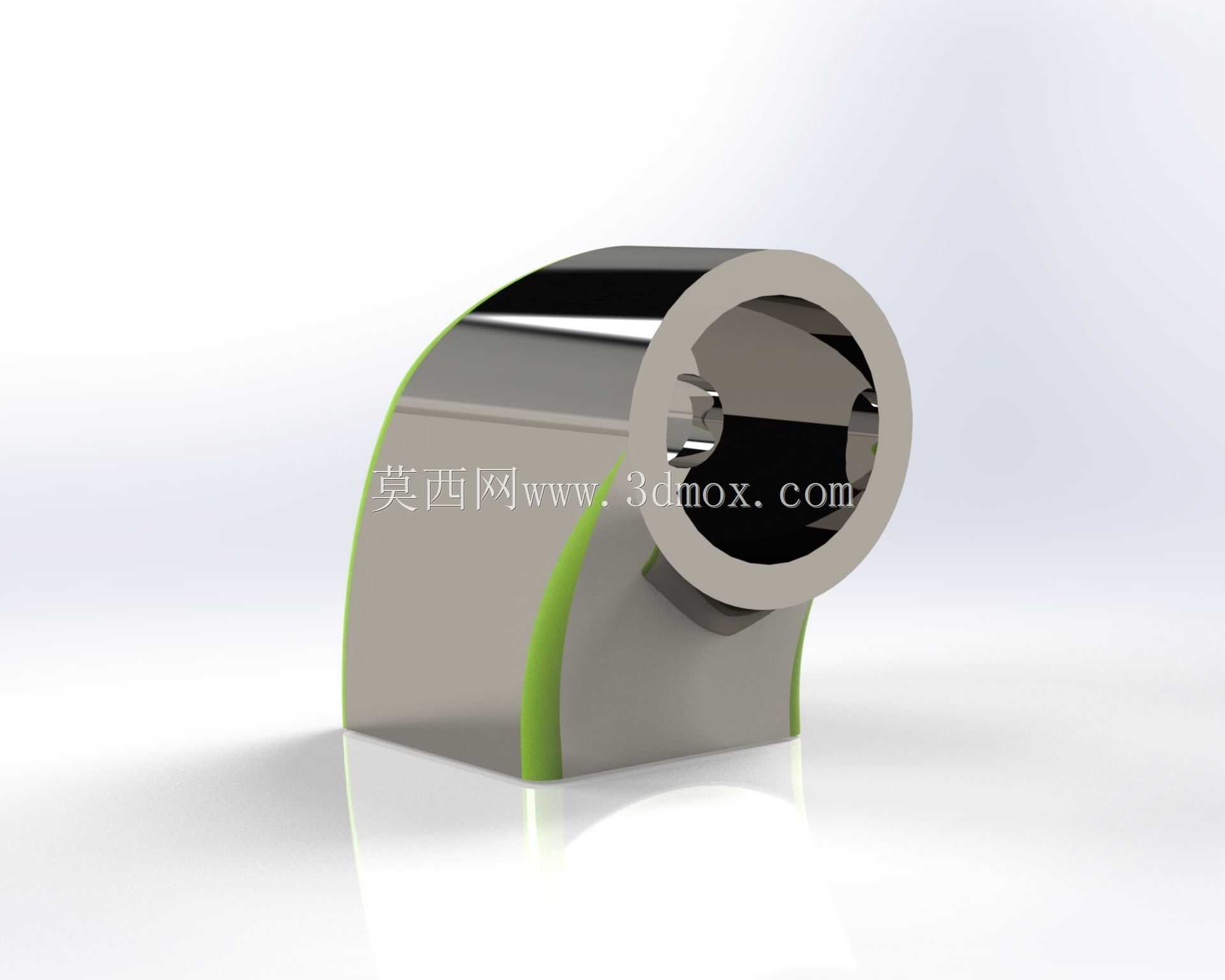

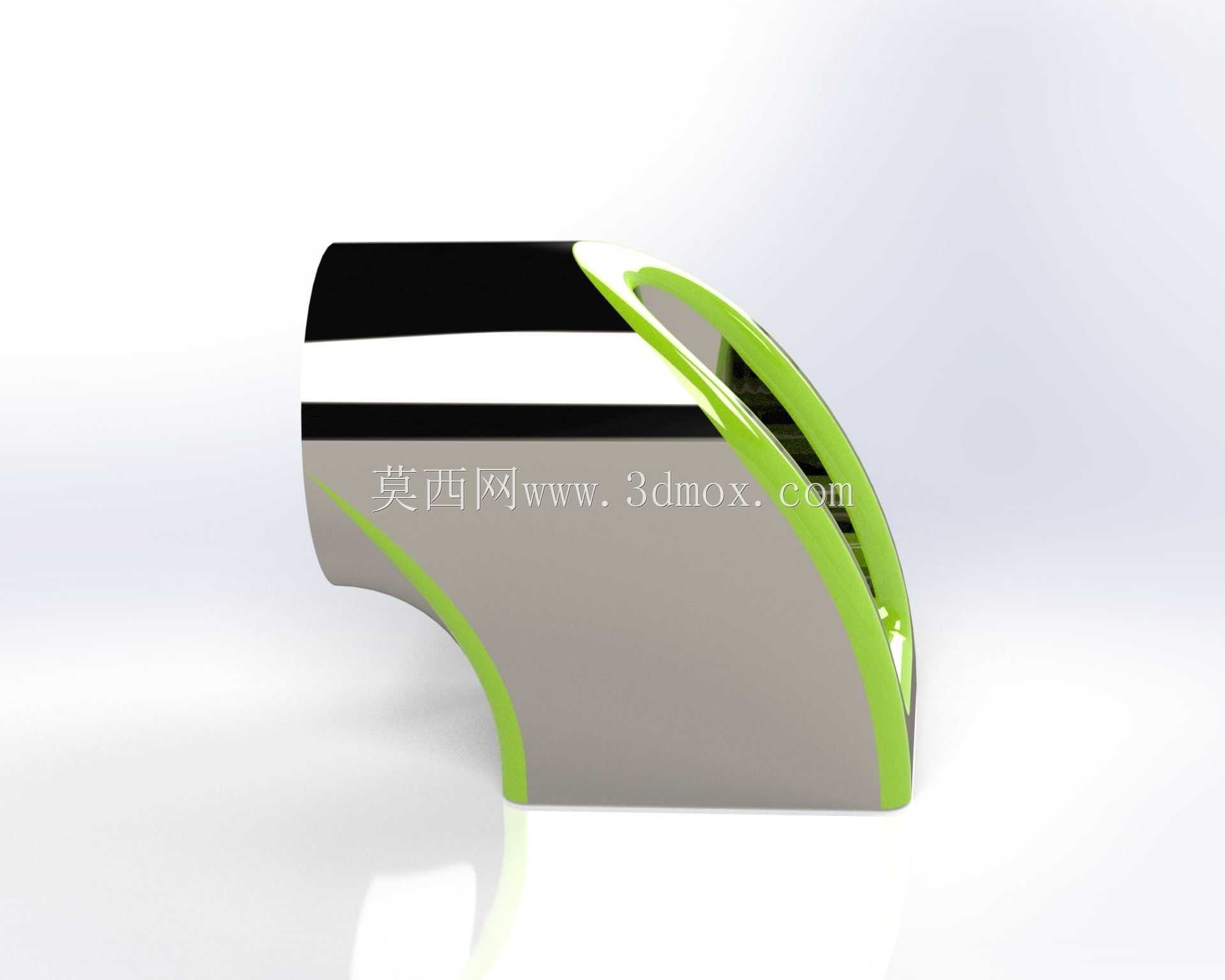

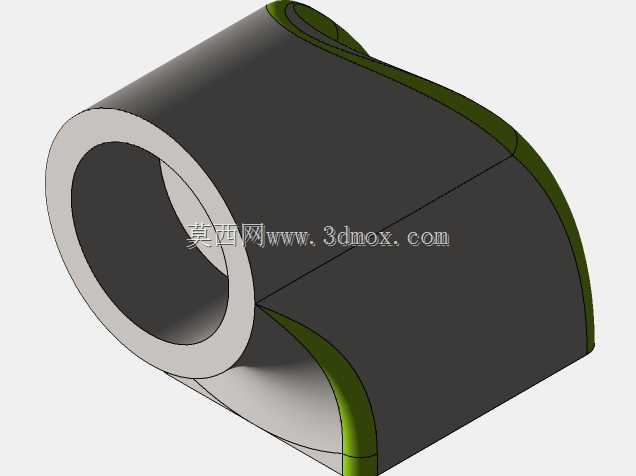

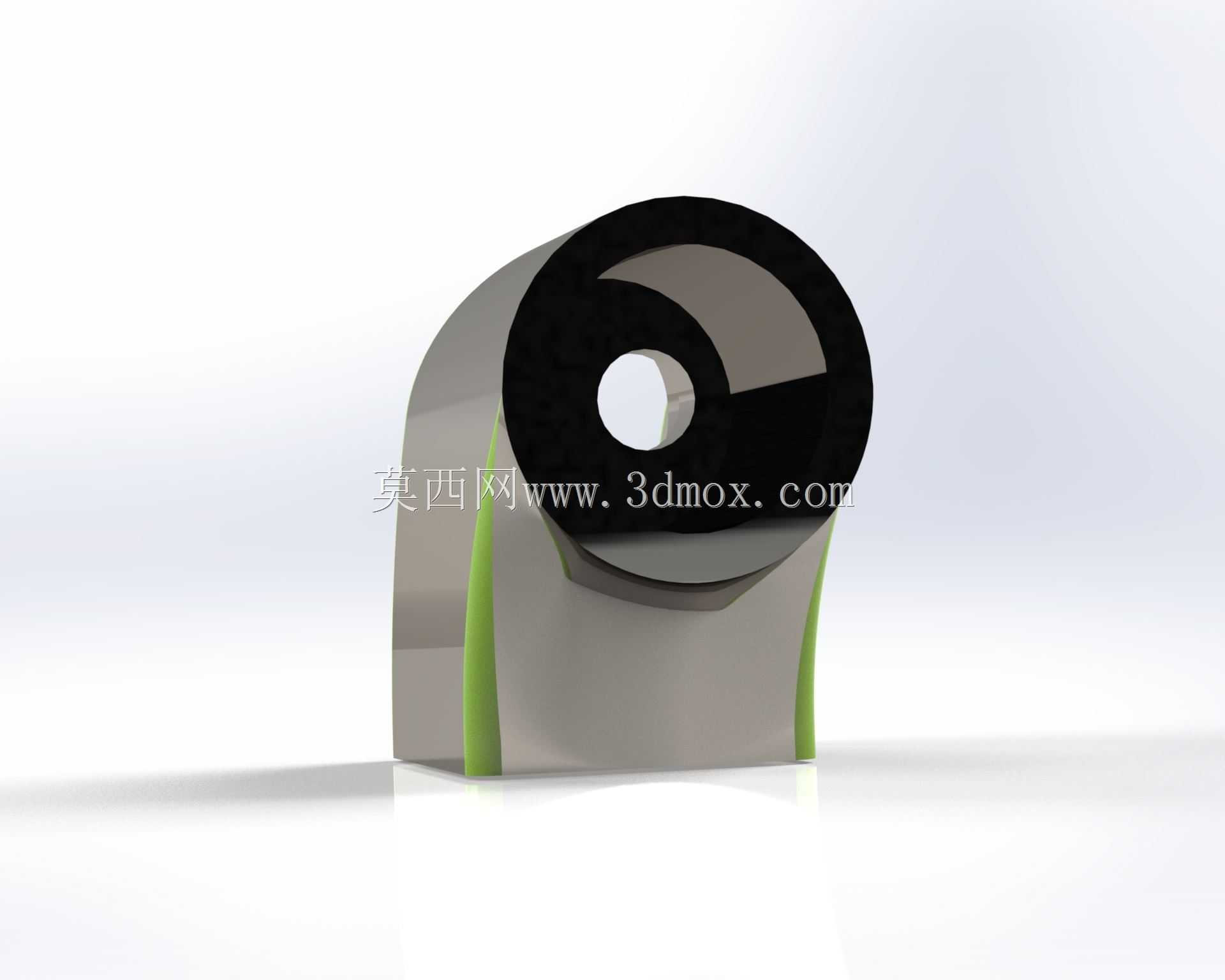

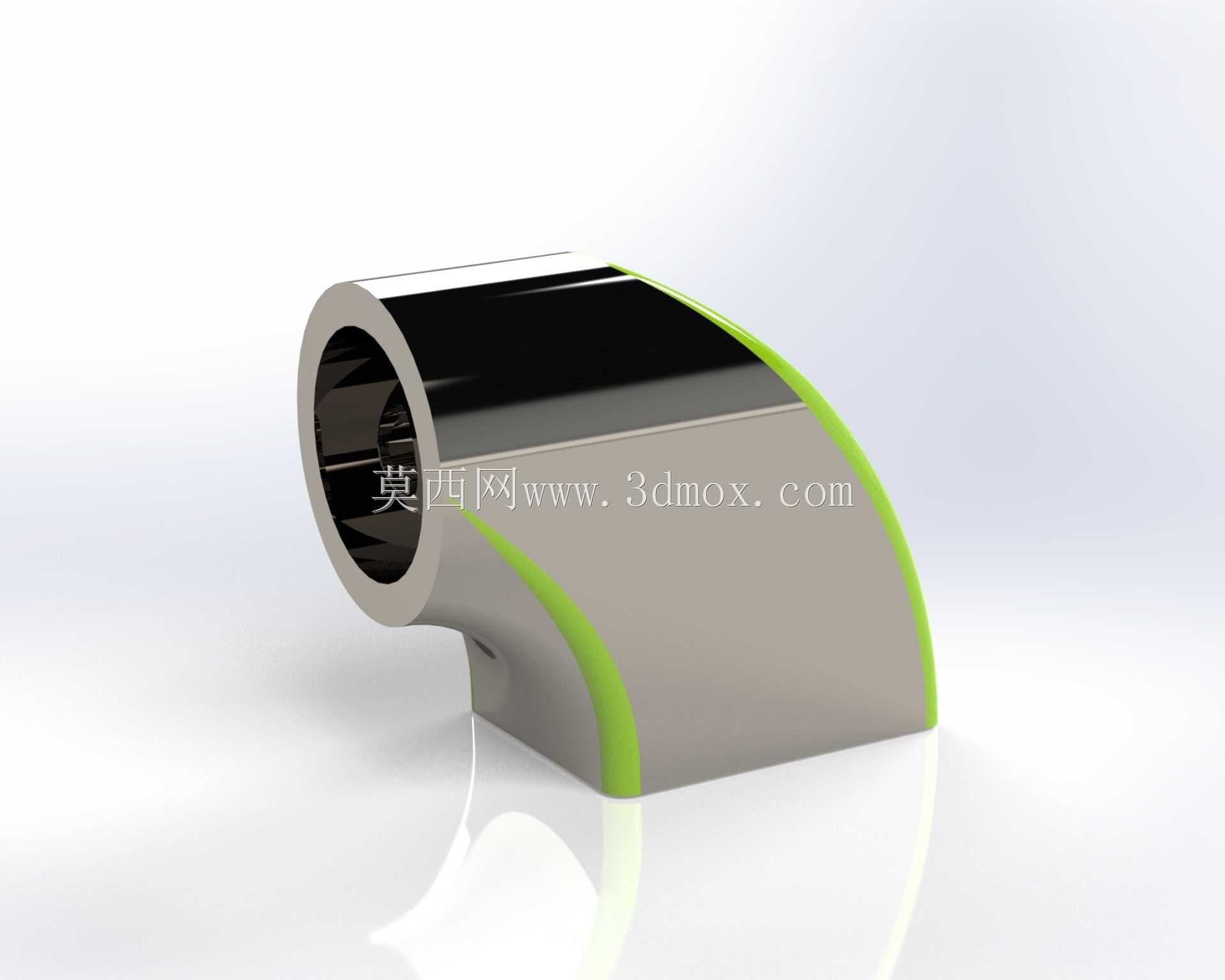

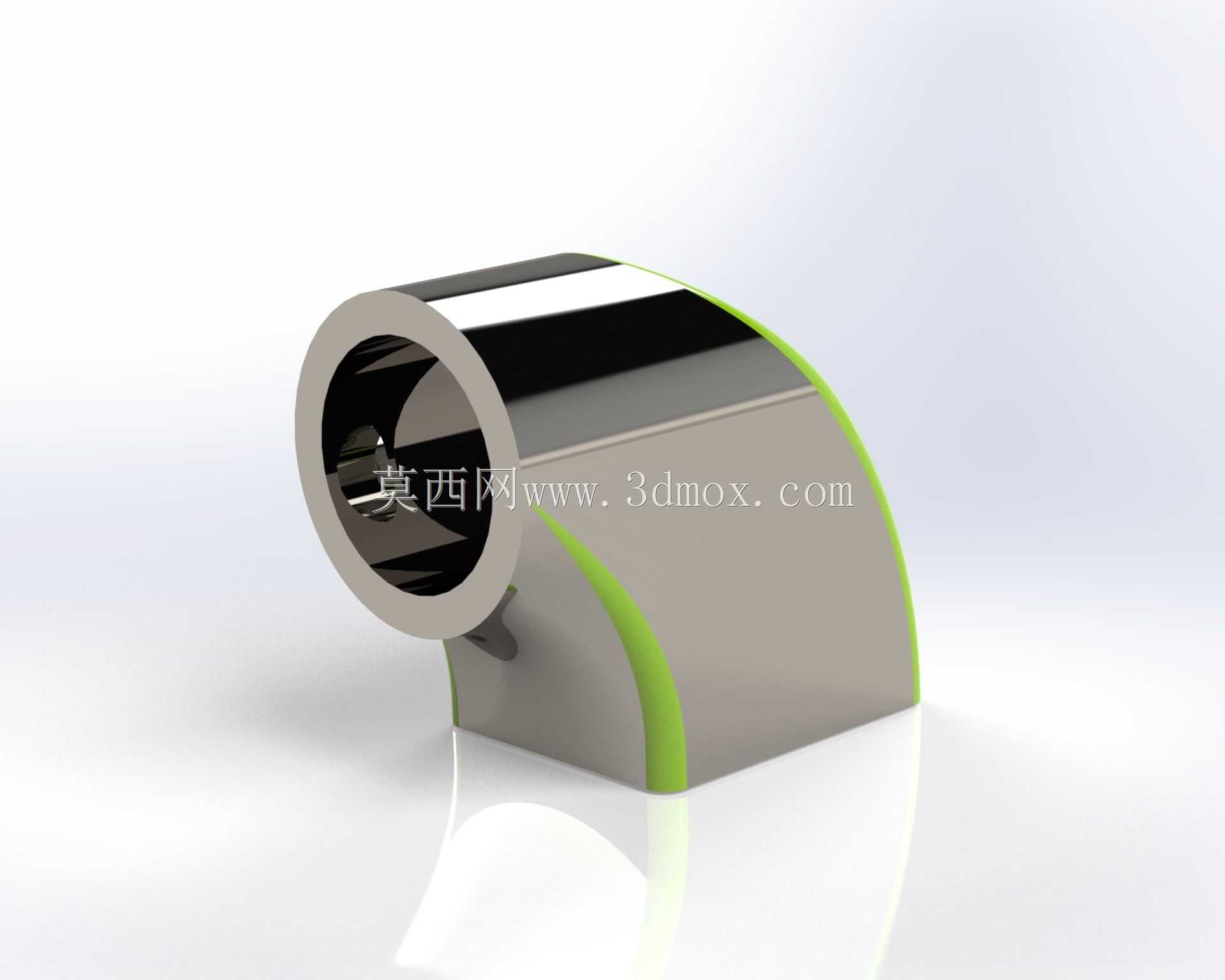

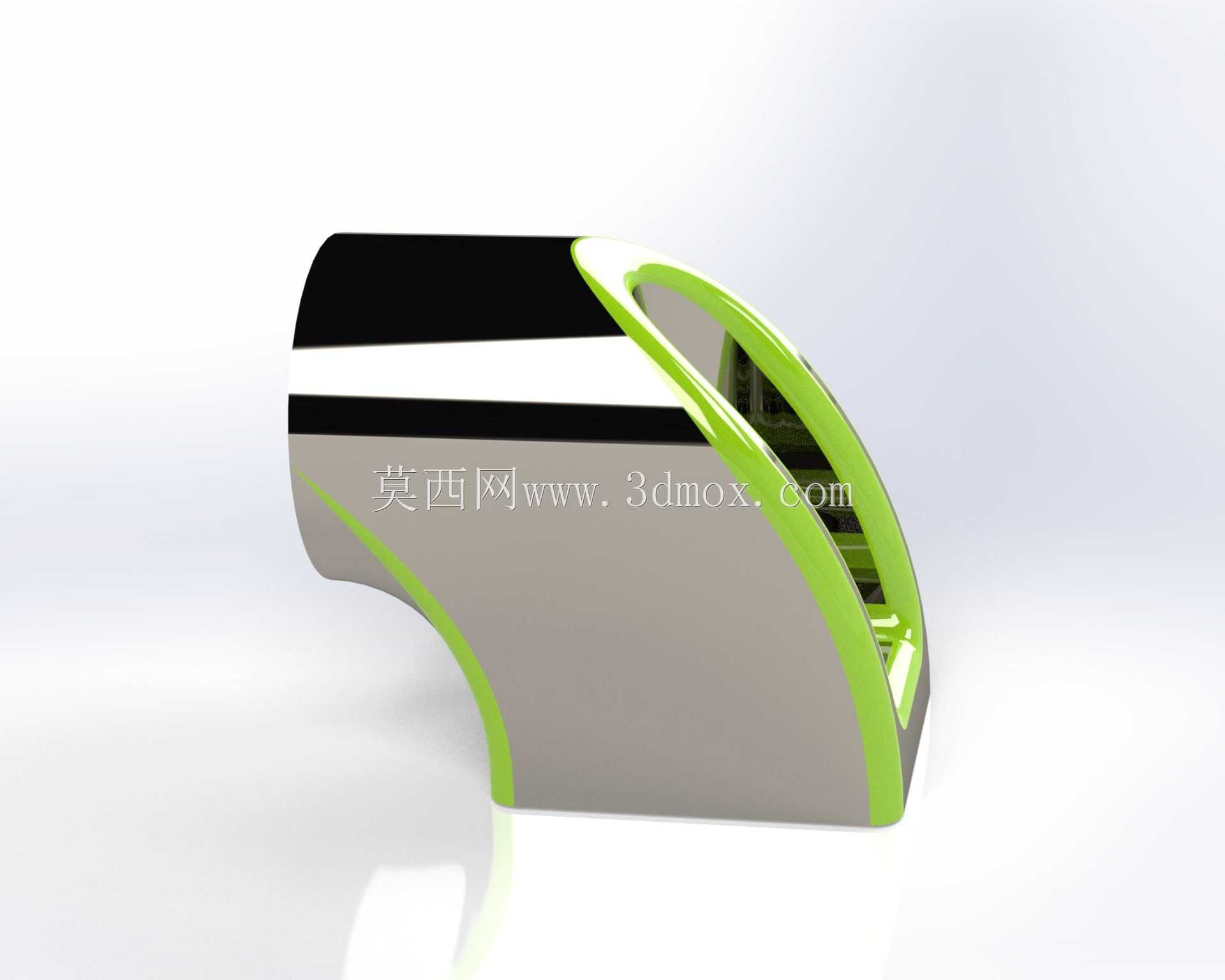

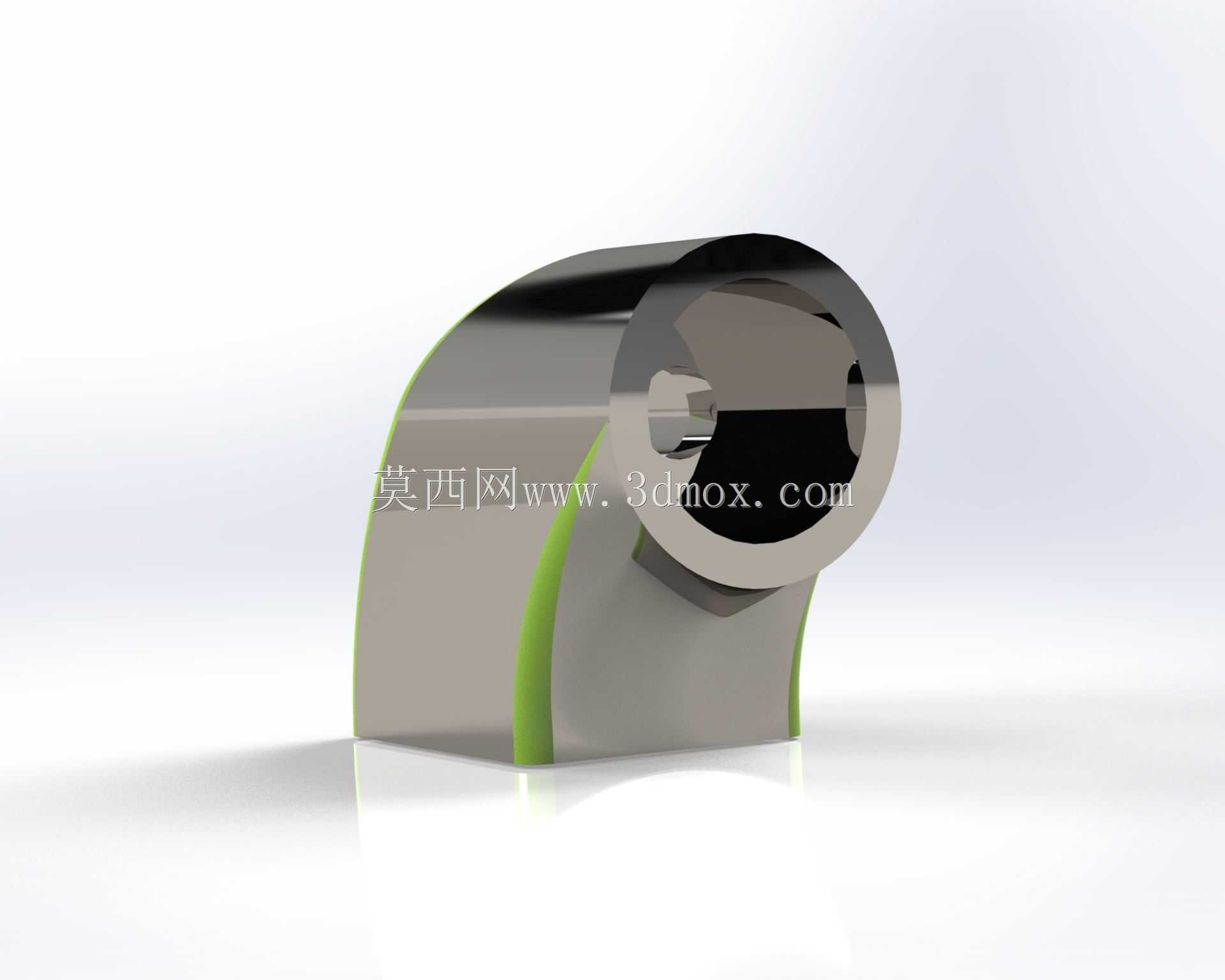

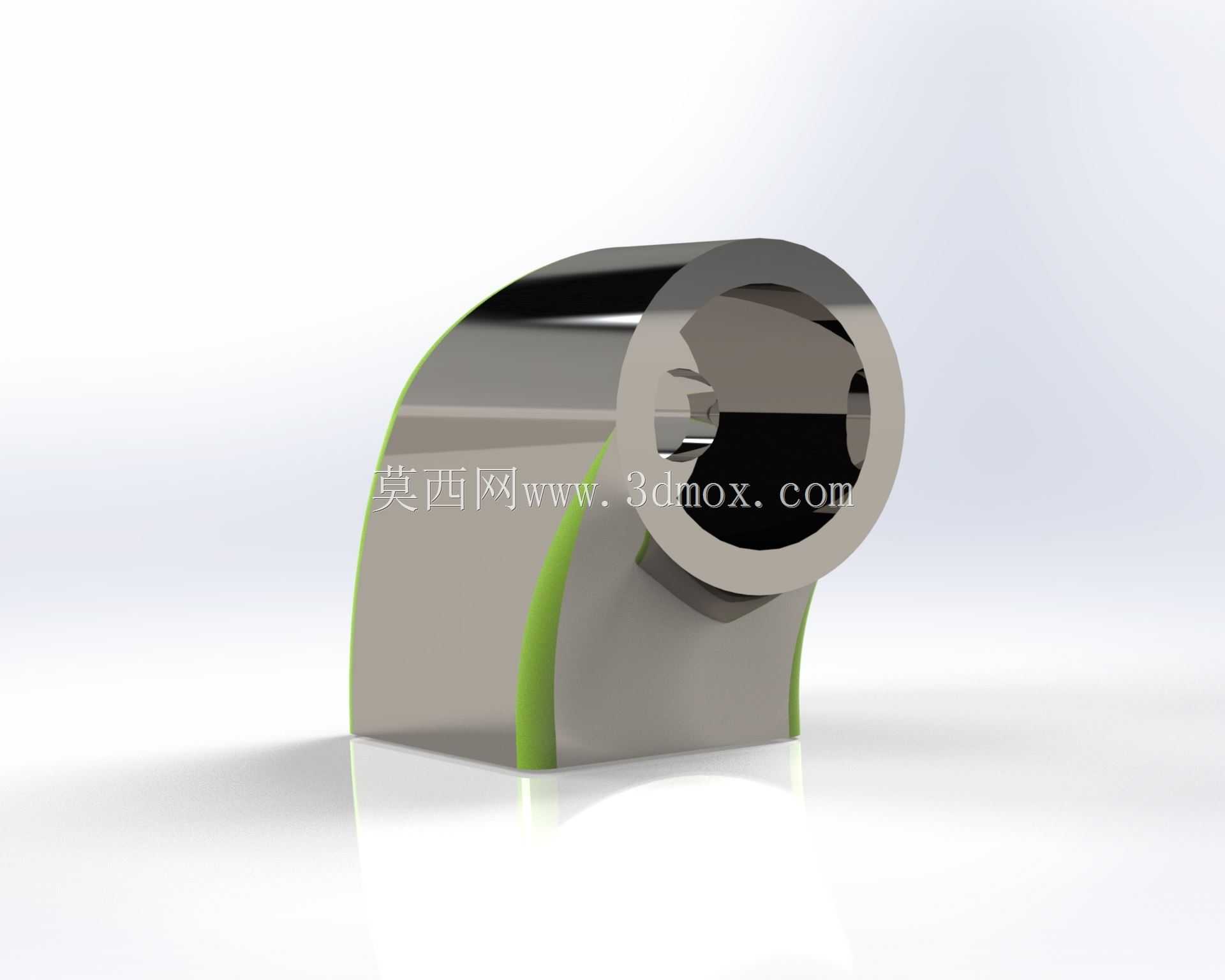

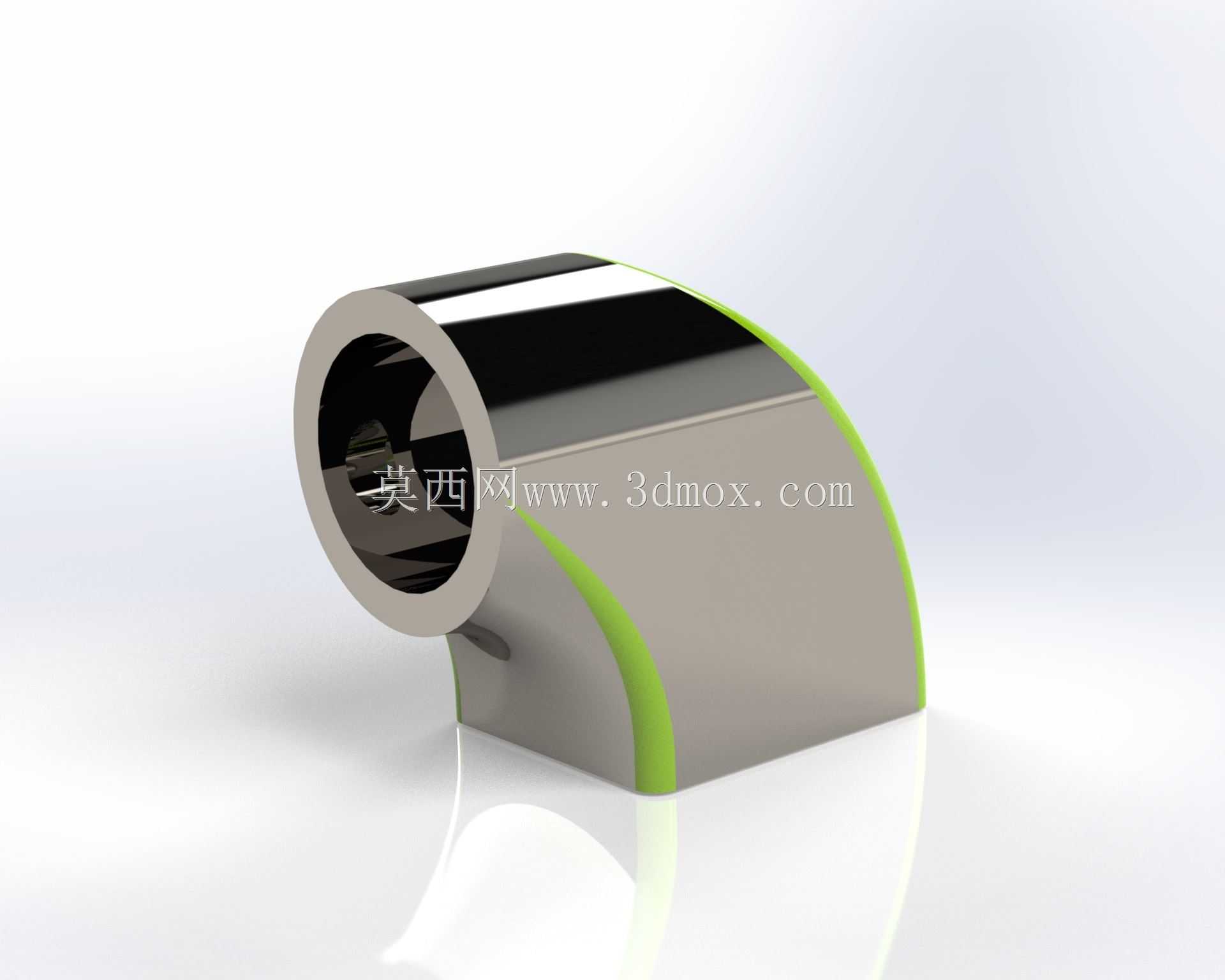

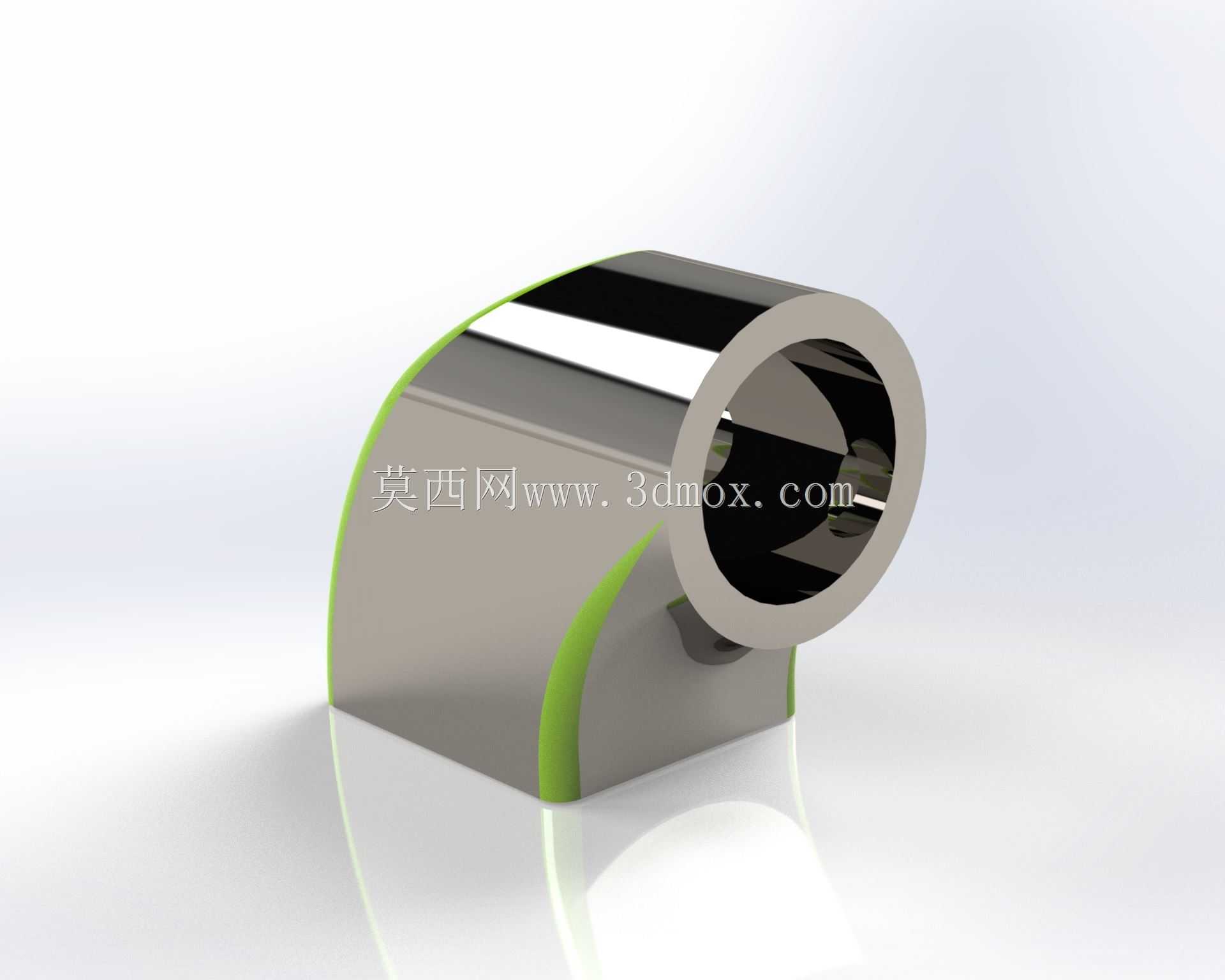

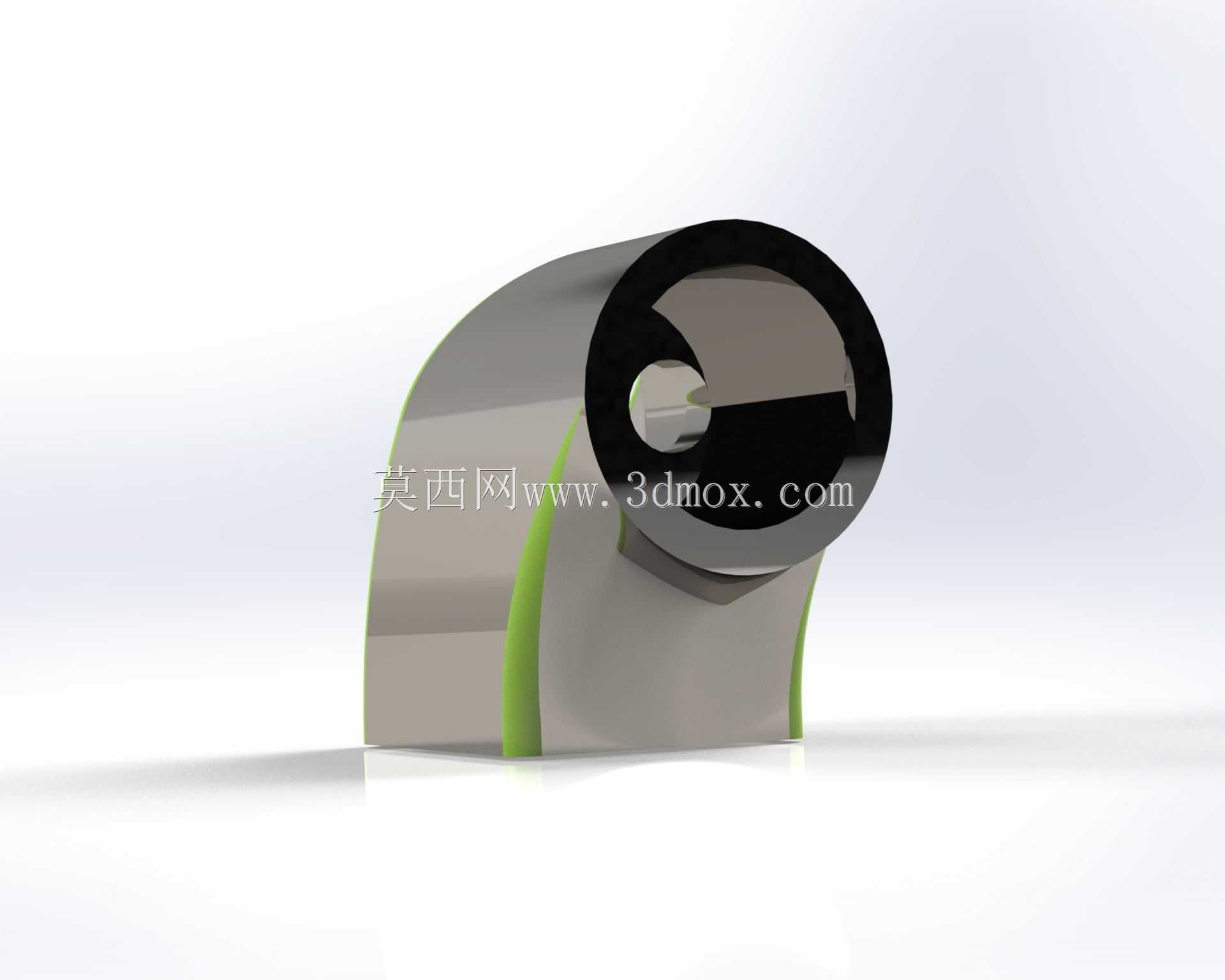

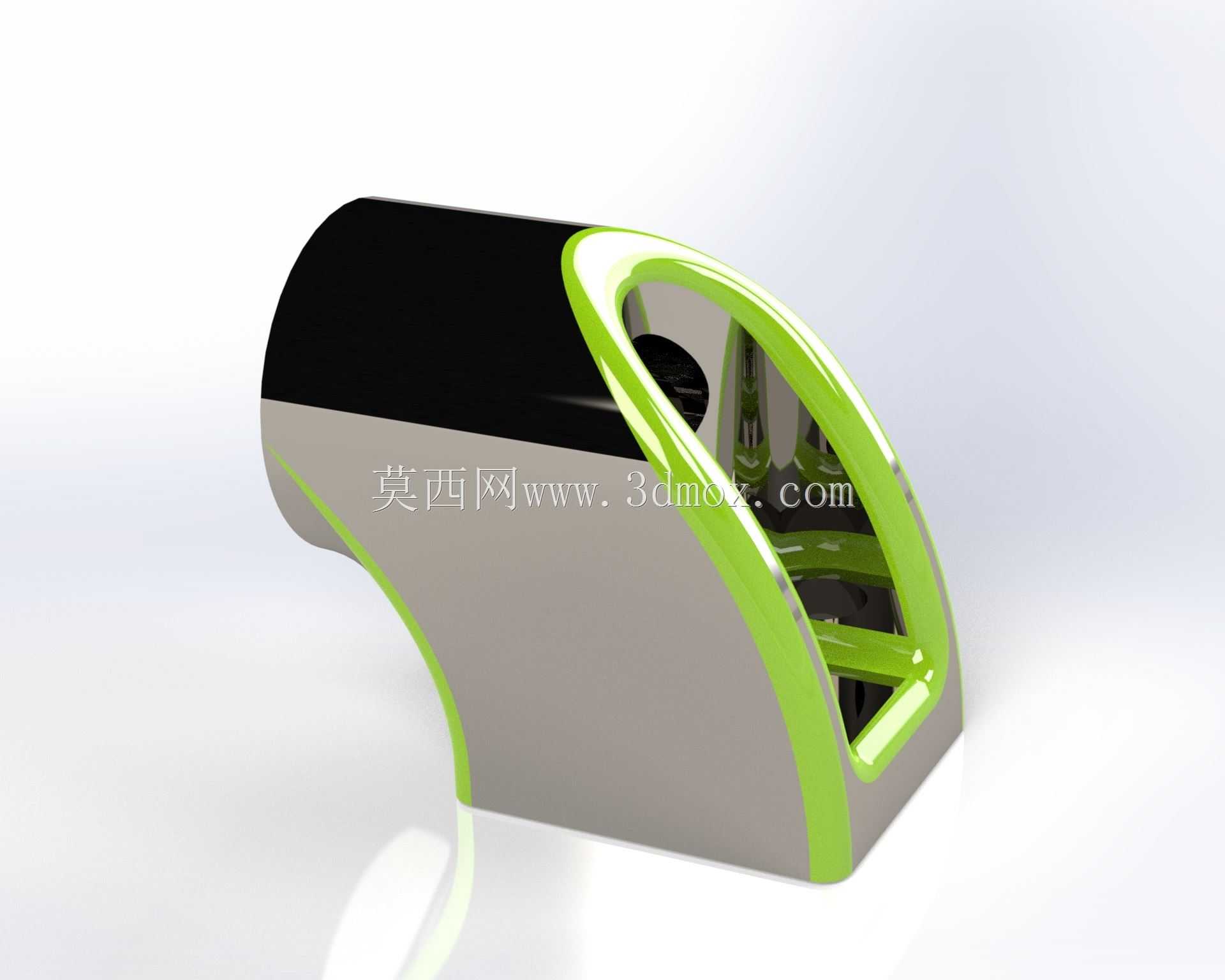

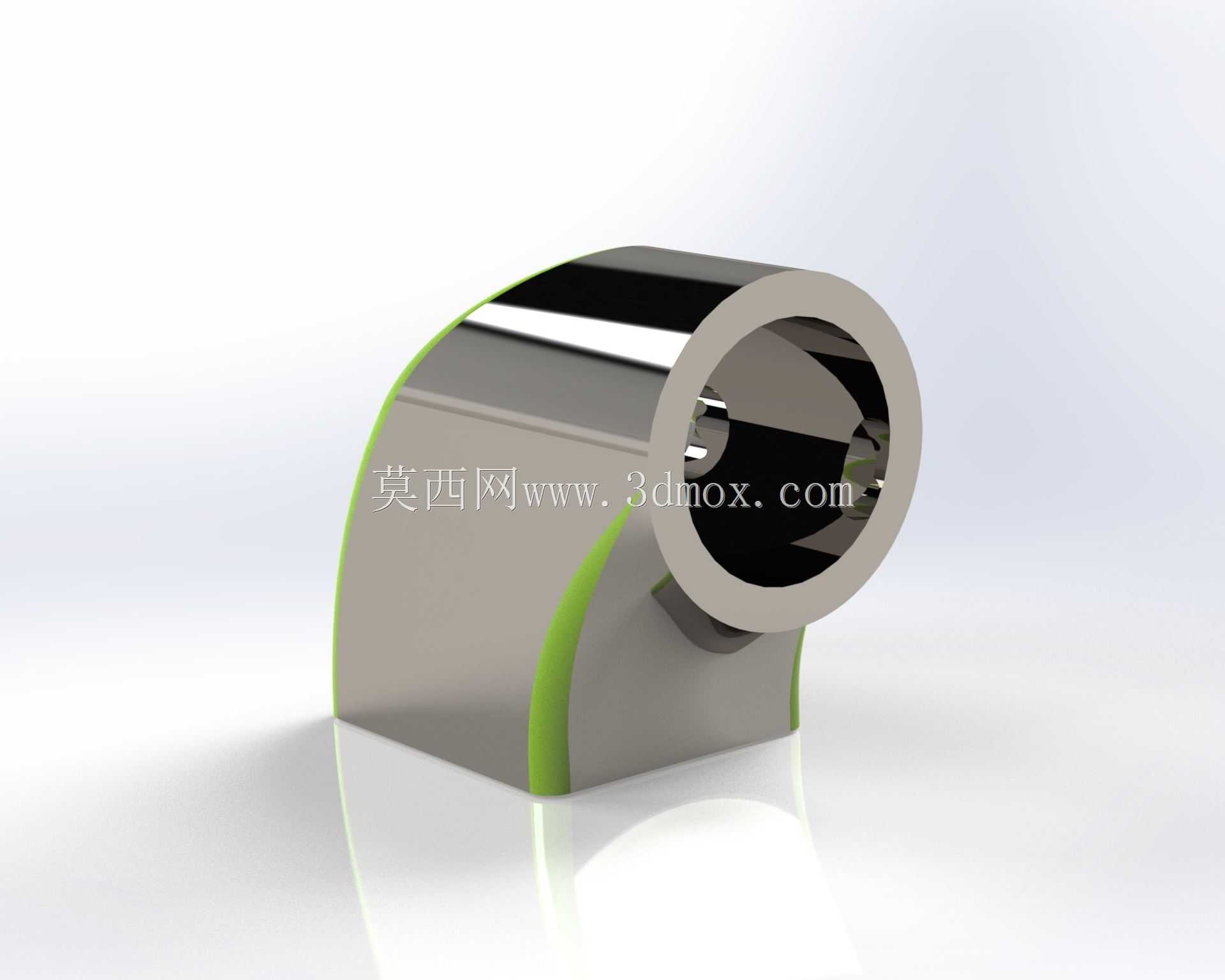

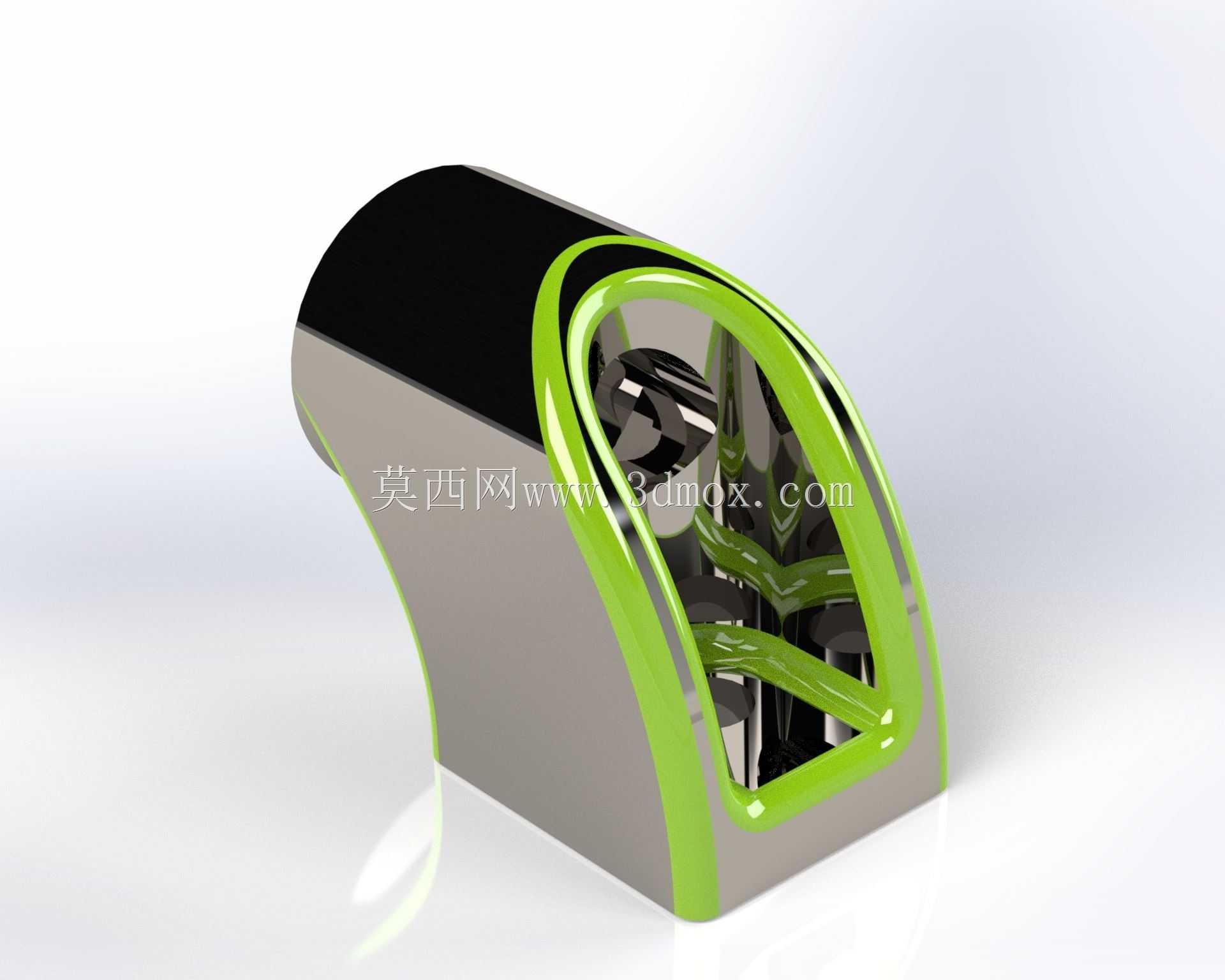

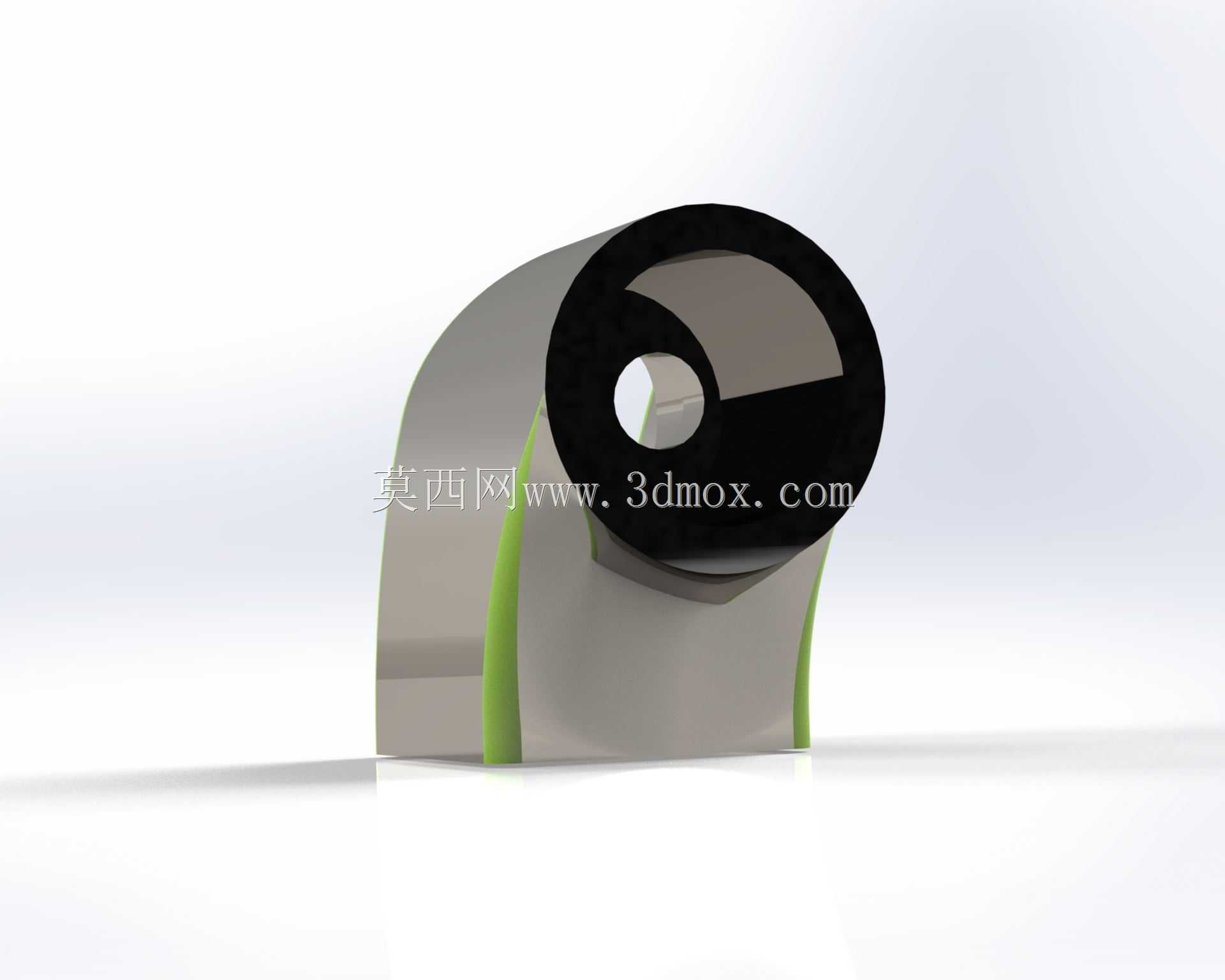

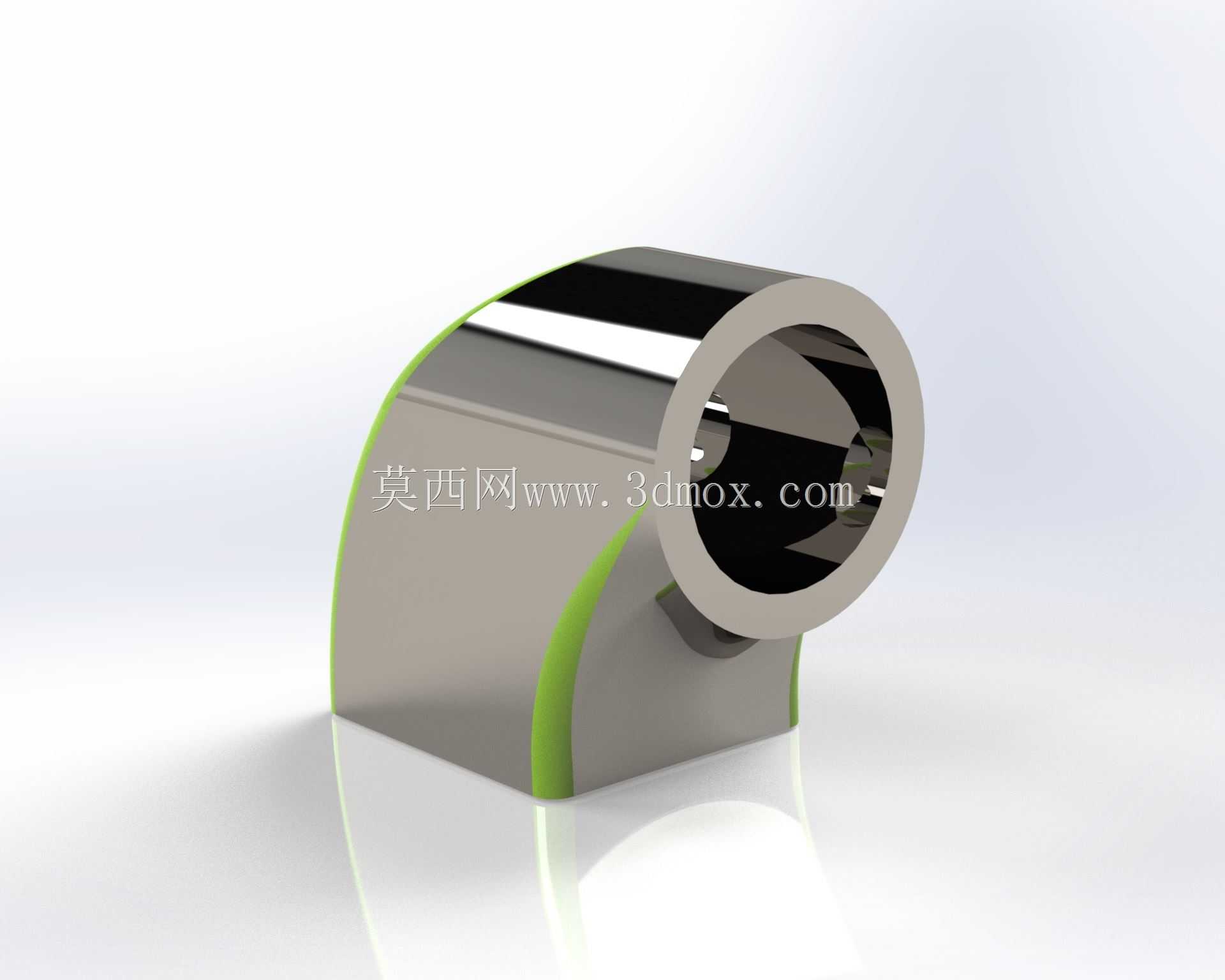

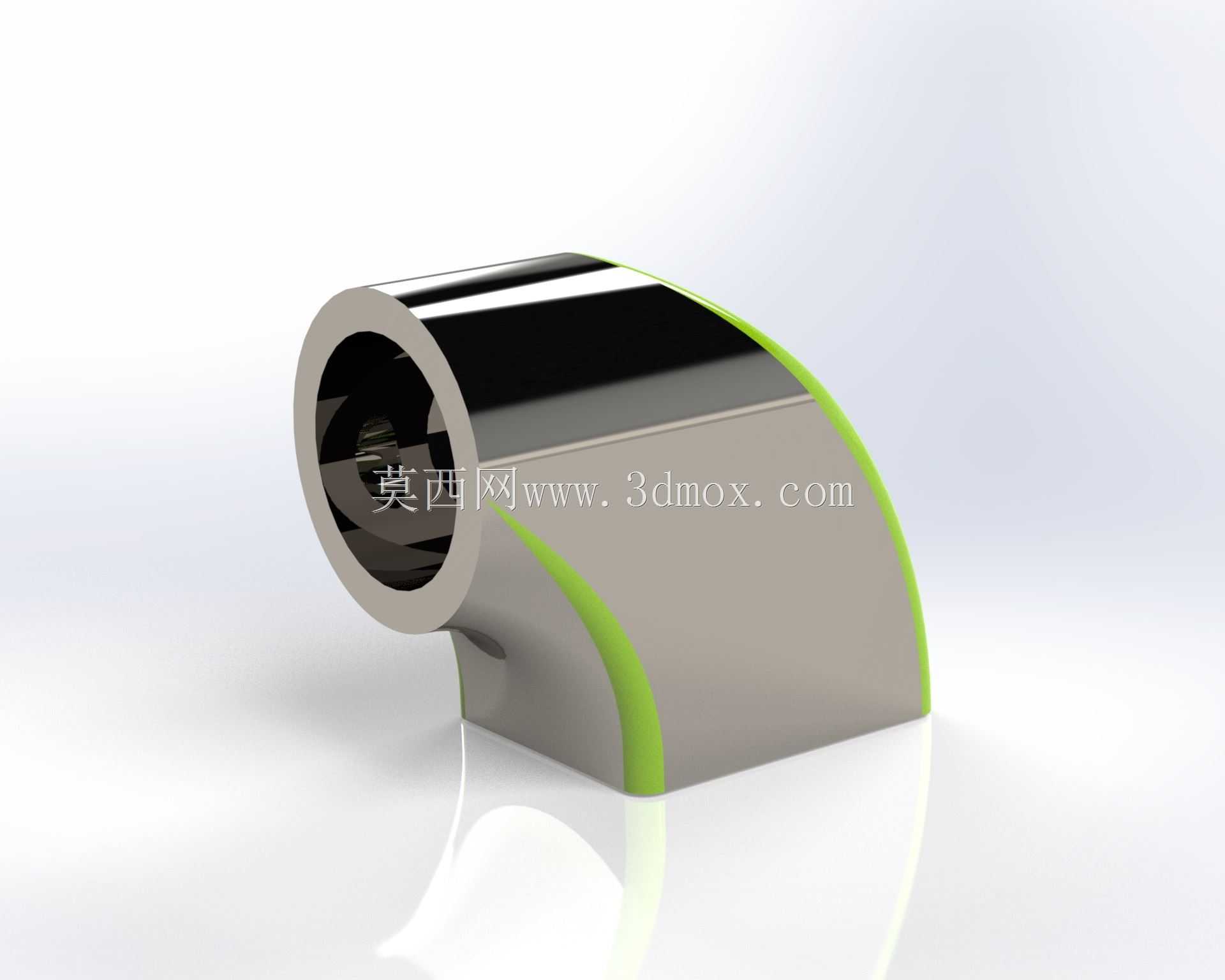

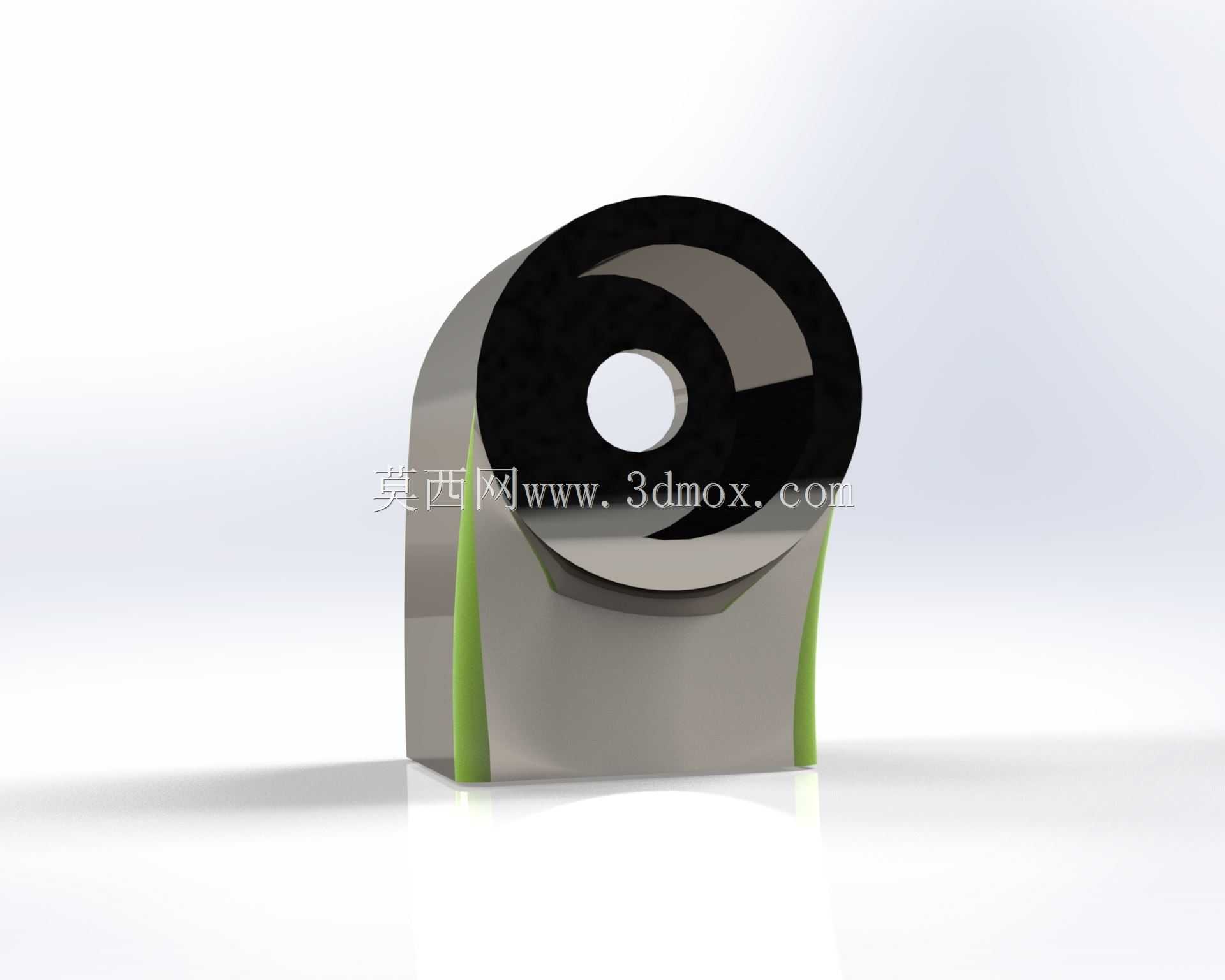

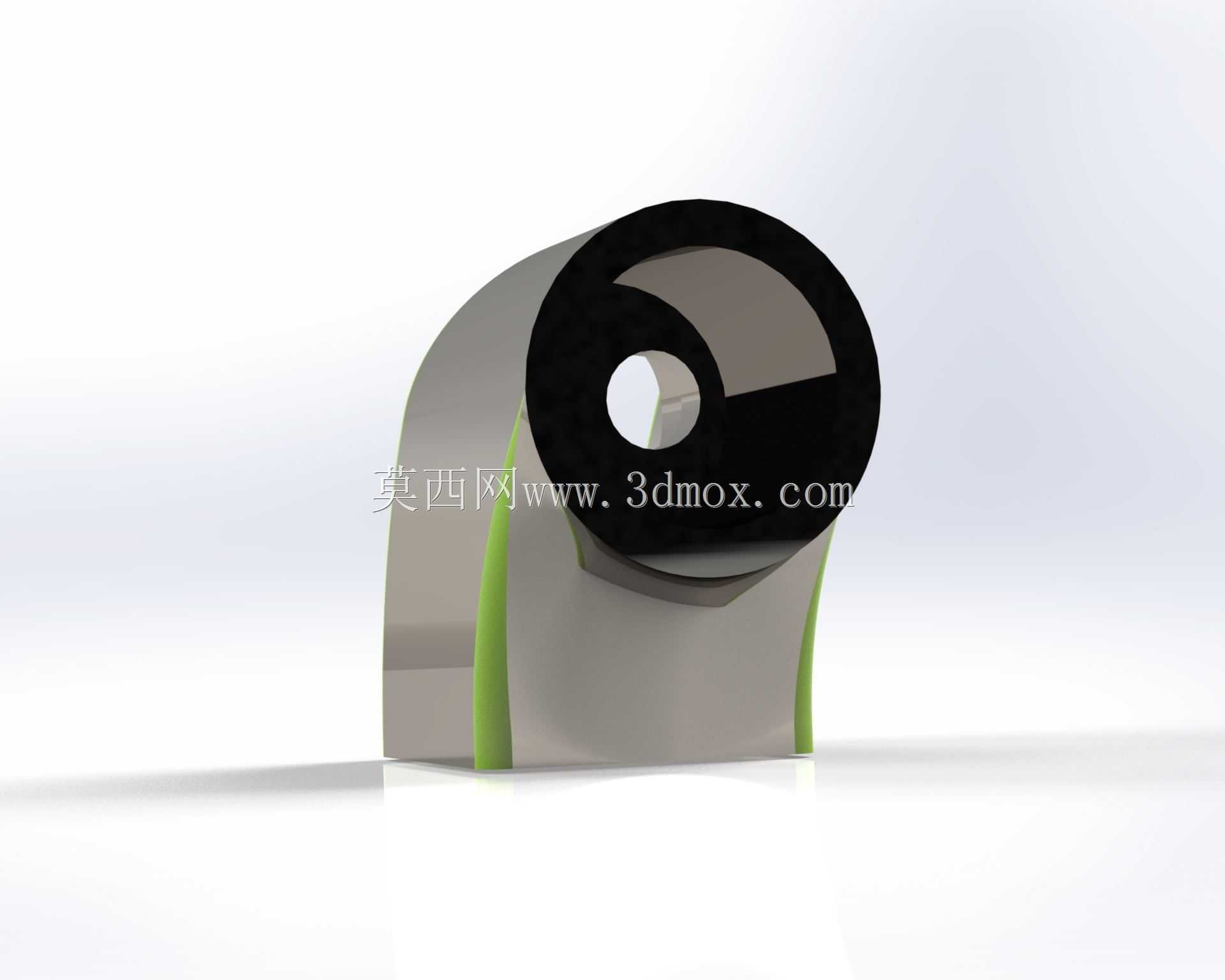

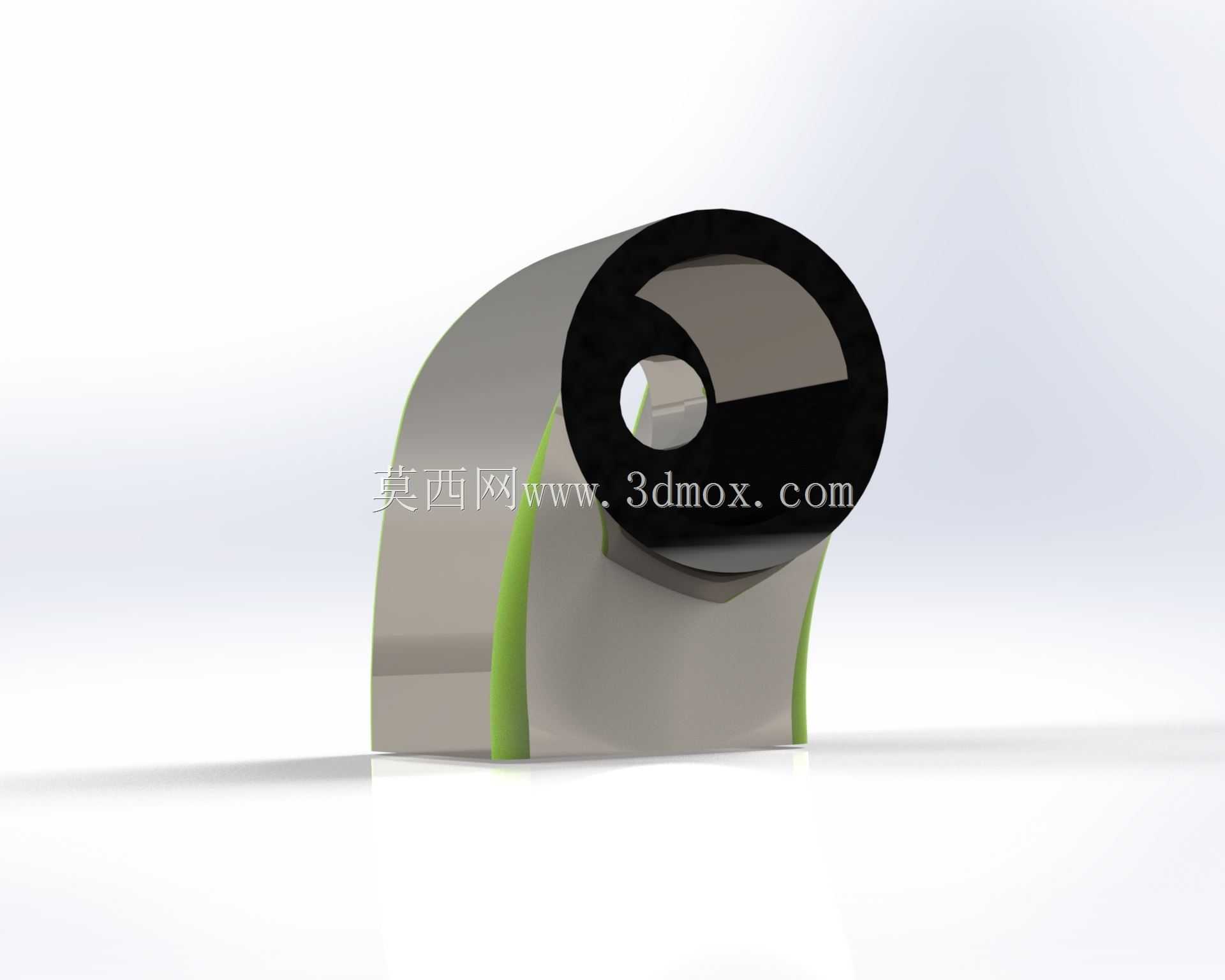

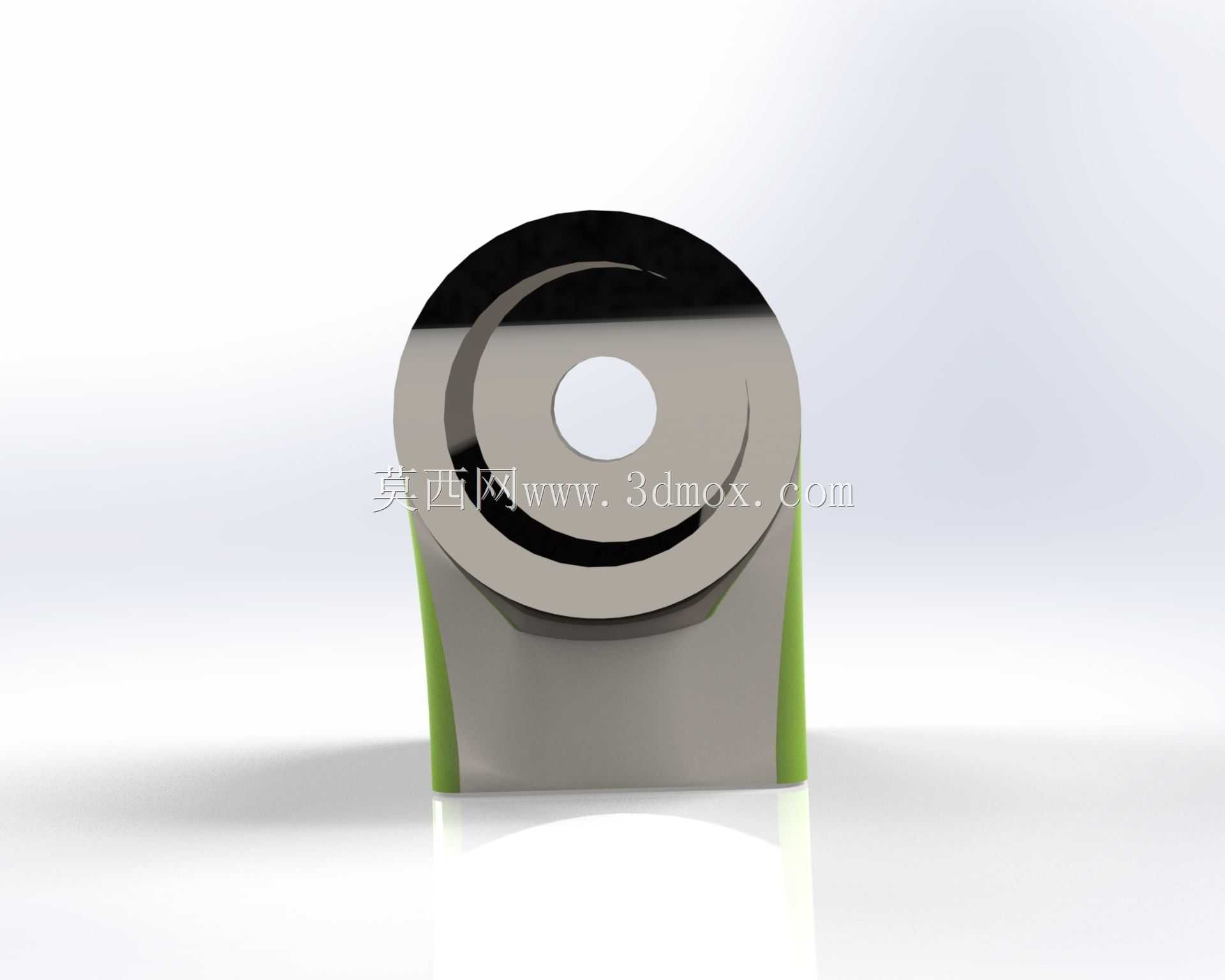

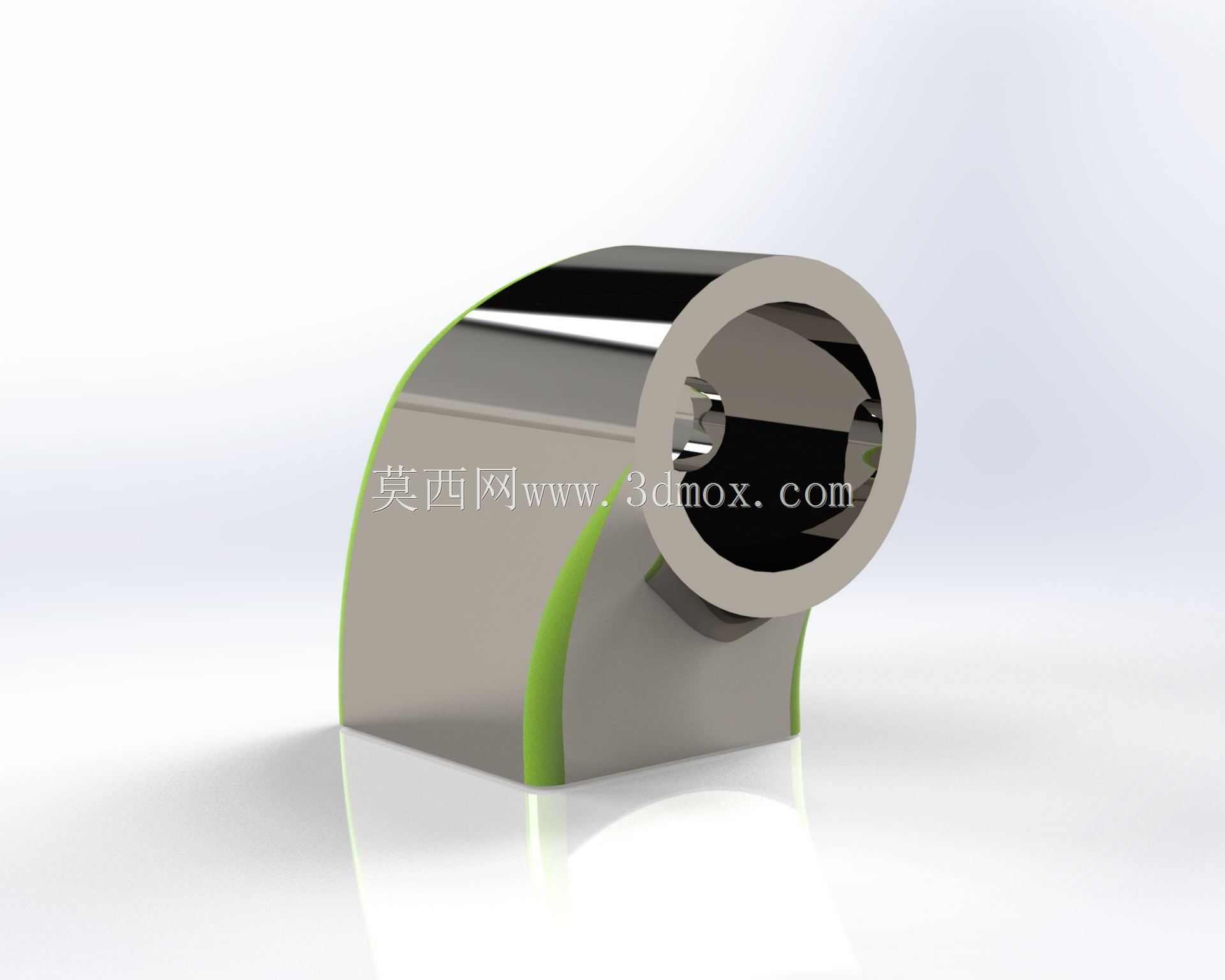

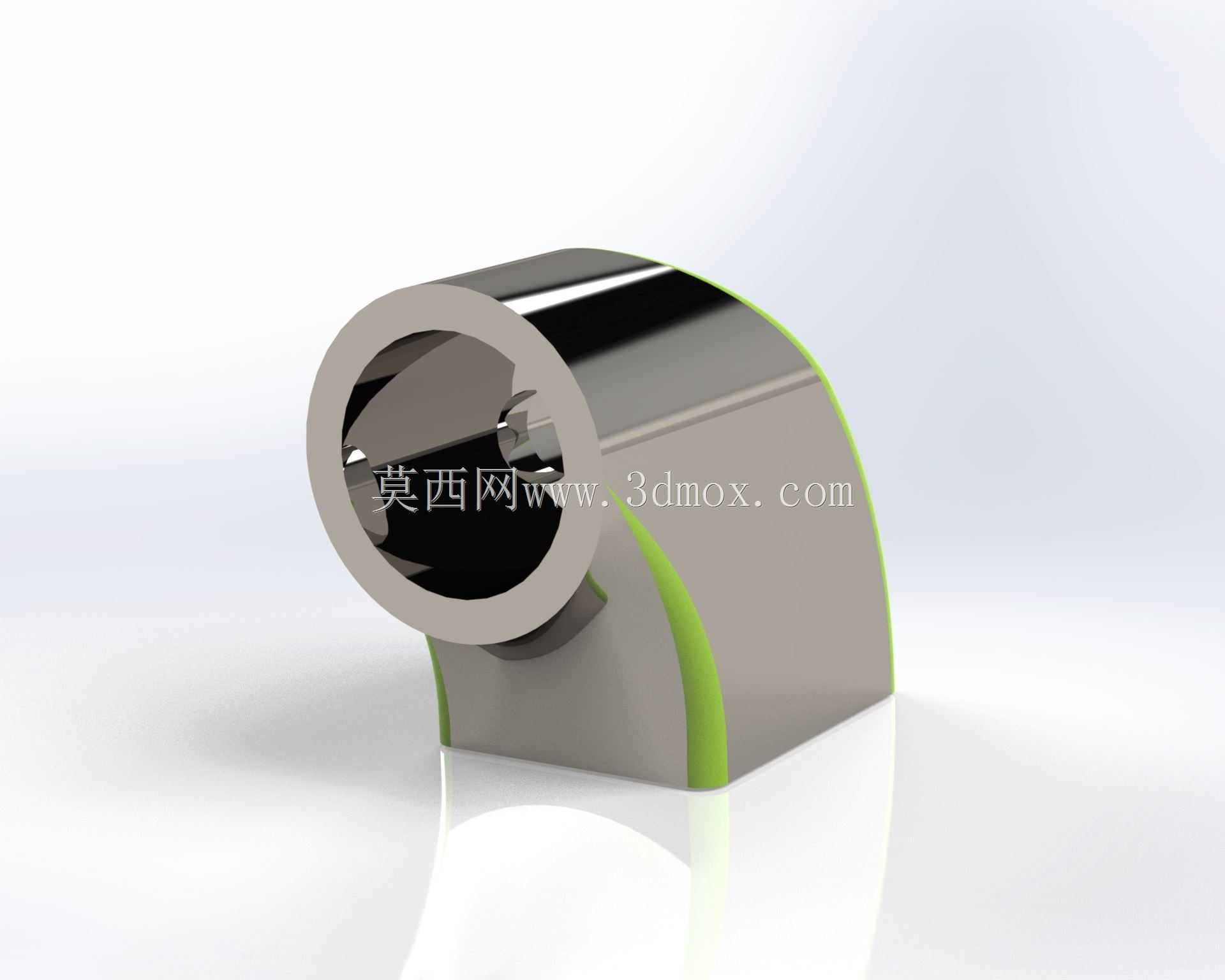

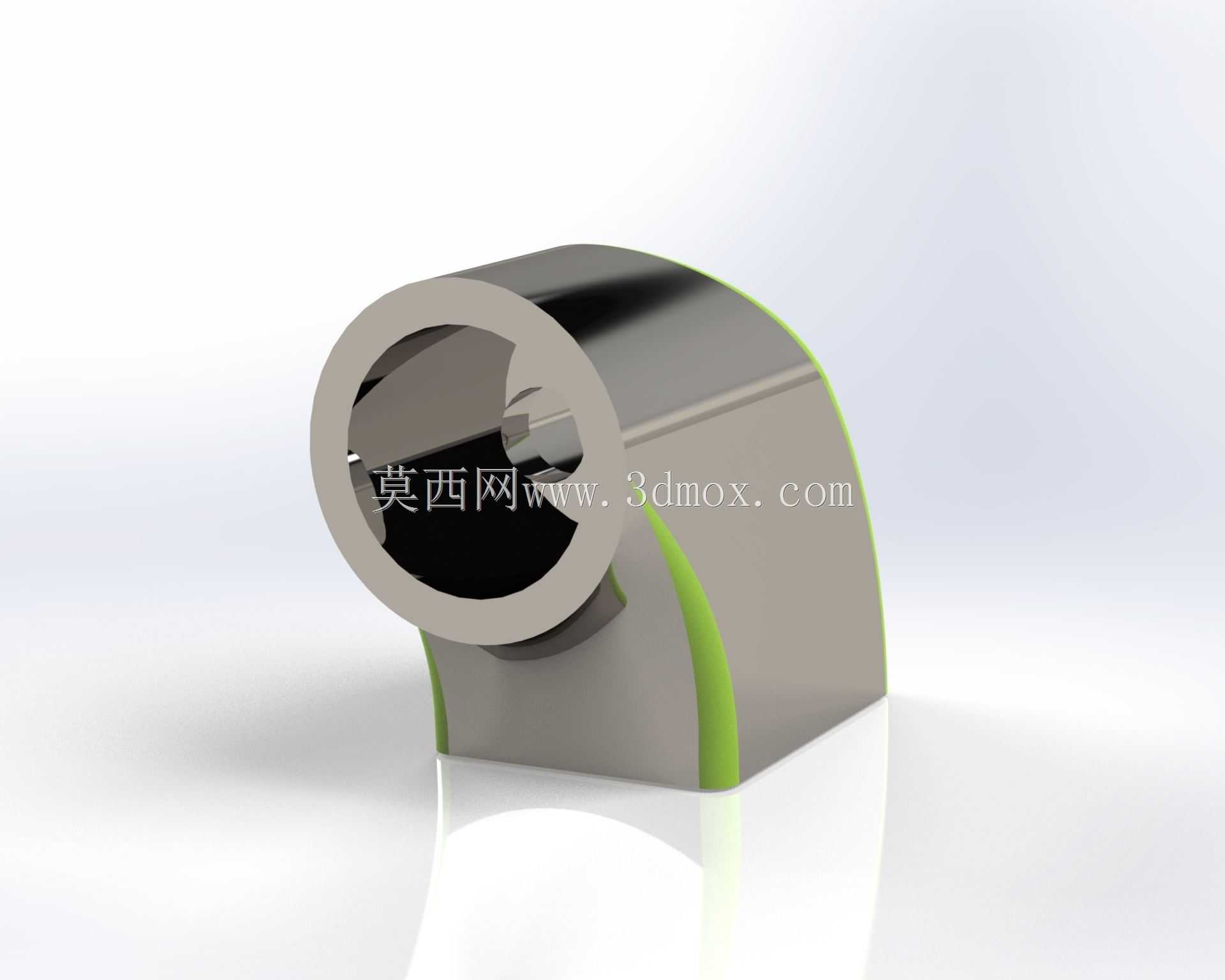

　　这款弯管式传感检测壳体，主要面向工业流体管路的参数检测场景适配，常见应用在液压系统油路、气动输送管路、中小型化工介质输送管线的在线检测工位，用来封装内部的传感检测核心元件，隔绝外部粉尘、油污、溅射液体对检测元件的侵蚀，同时保障检测端与管路介质的稳定接触，避免检测信号受外部环境干扰出现漂移。从结构设计逻辑来看，整体采用90度弯转的一体化构型，一端为标准圆形对接接口，接口内壁做了阶梯式限位结构，安装时可以直接卡入管路的对接端，配合密封圈就能实现端面密封，不需要额外加装转接法兰，能有效压缩安装占用的空间，尤其适合管路排布紧凑、转角位置没有多余安装空间的设备内部走线走管场景。弯转段的外侧做了圆弧过渡处理，内侧保留了足够的壁厚强度，

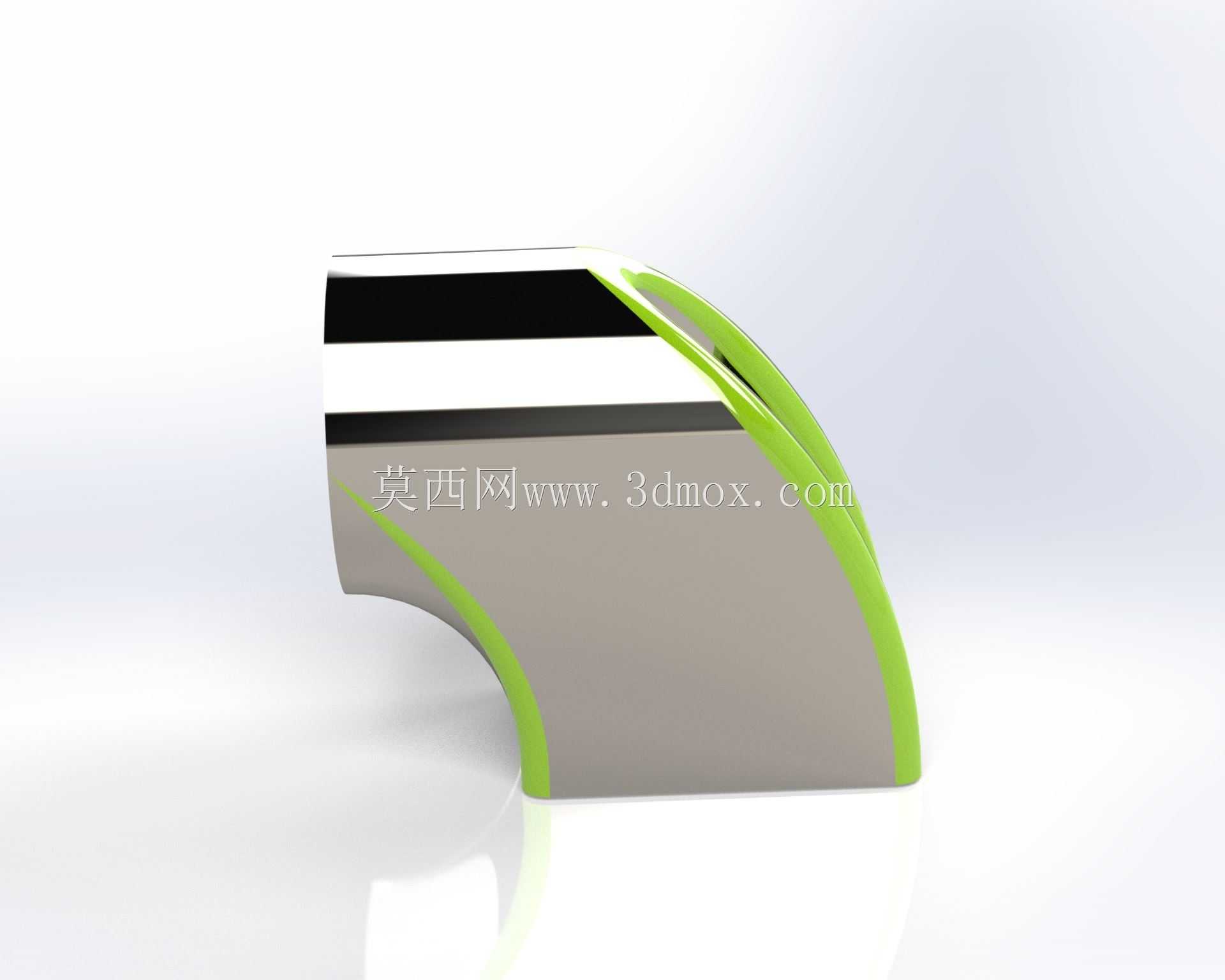

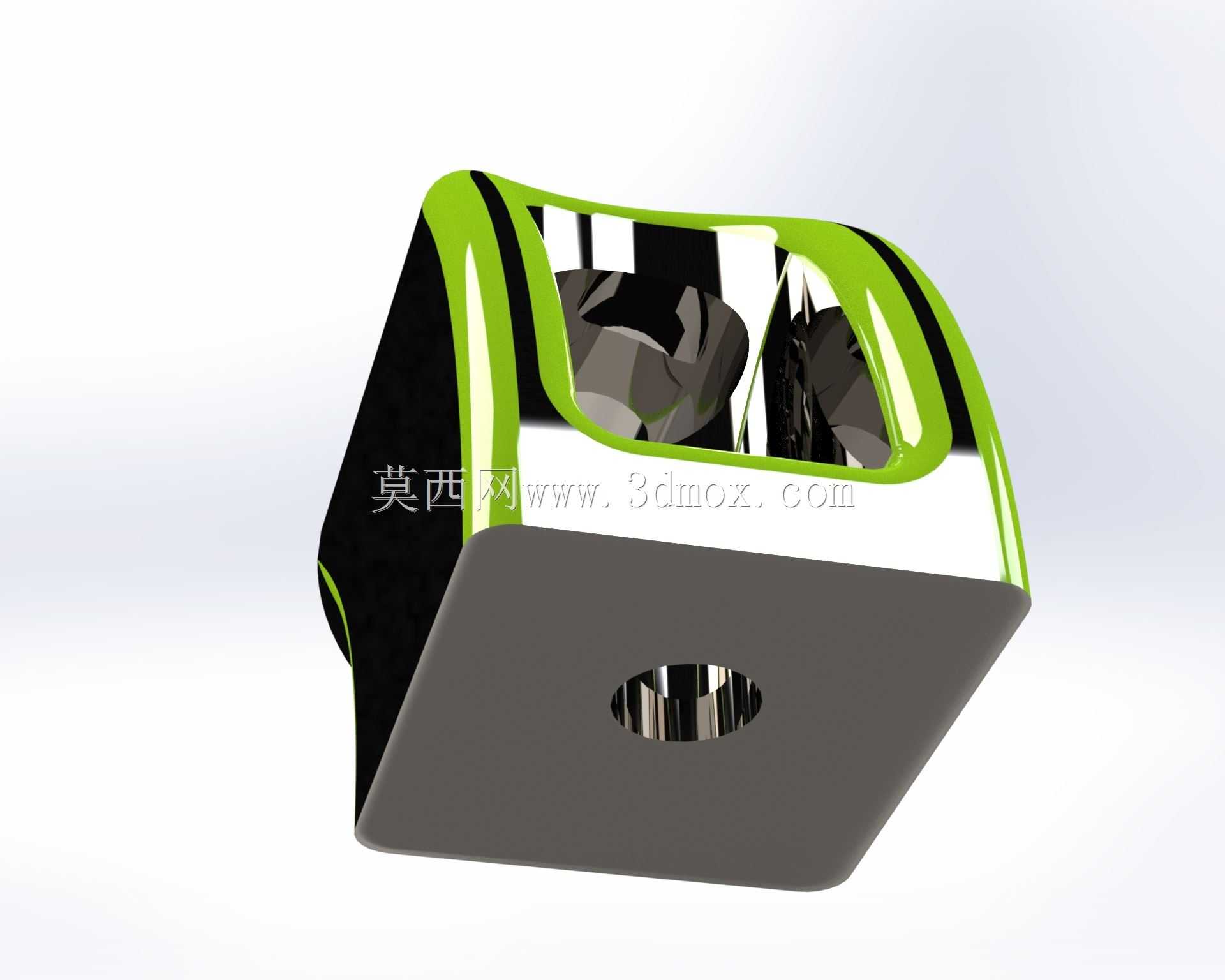

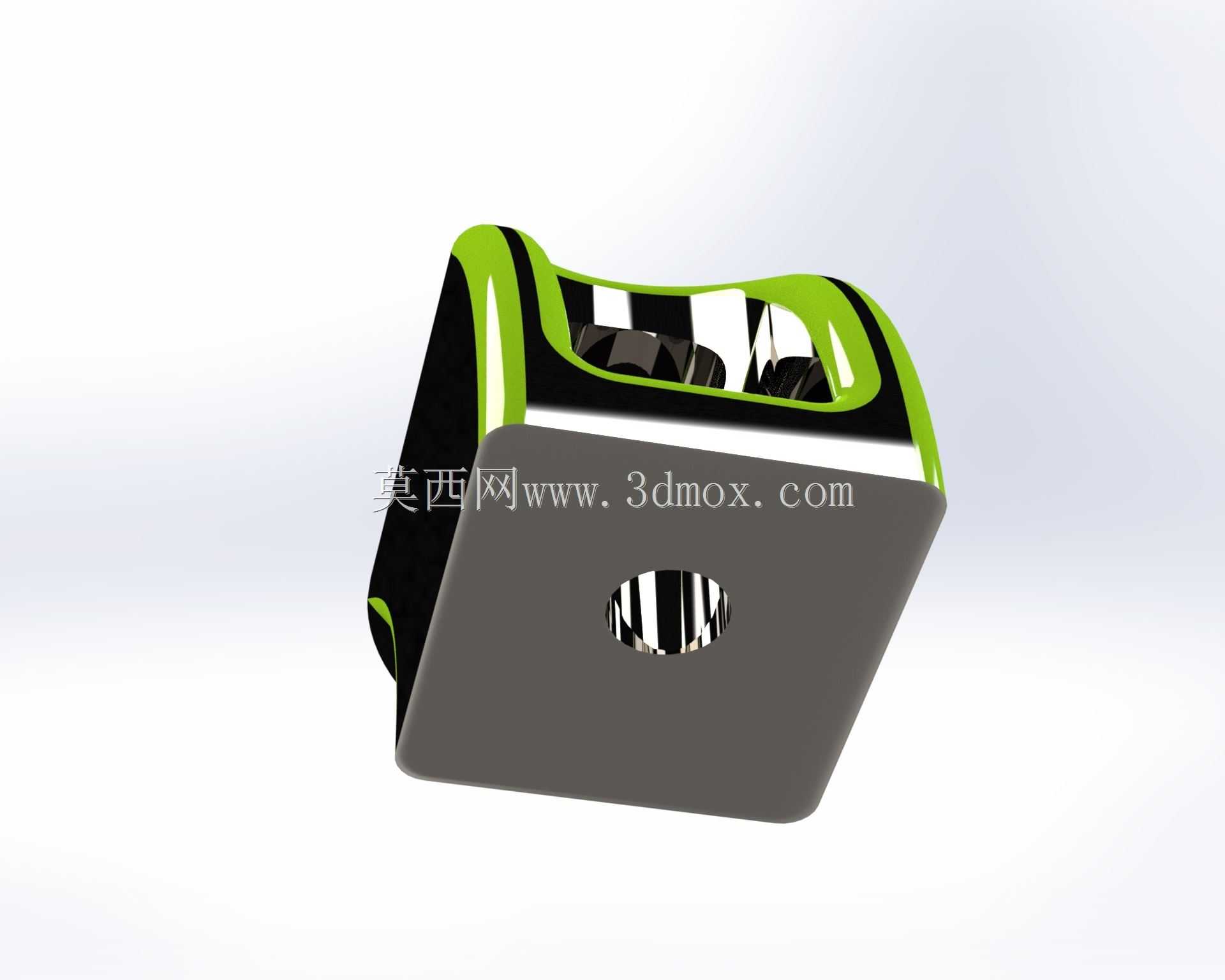

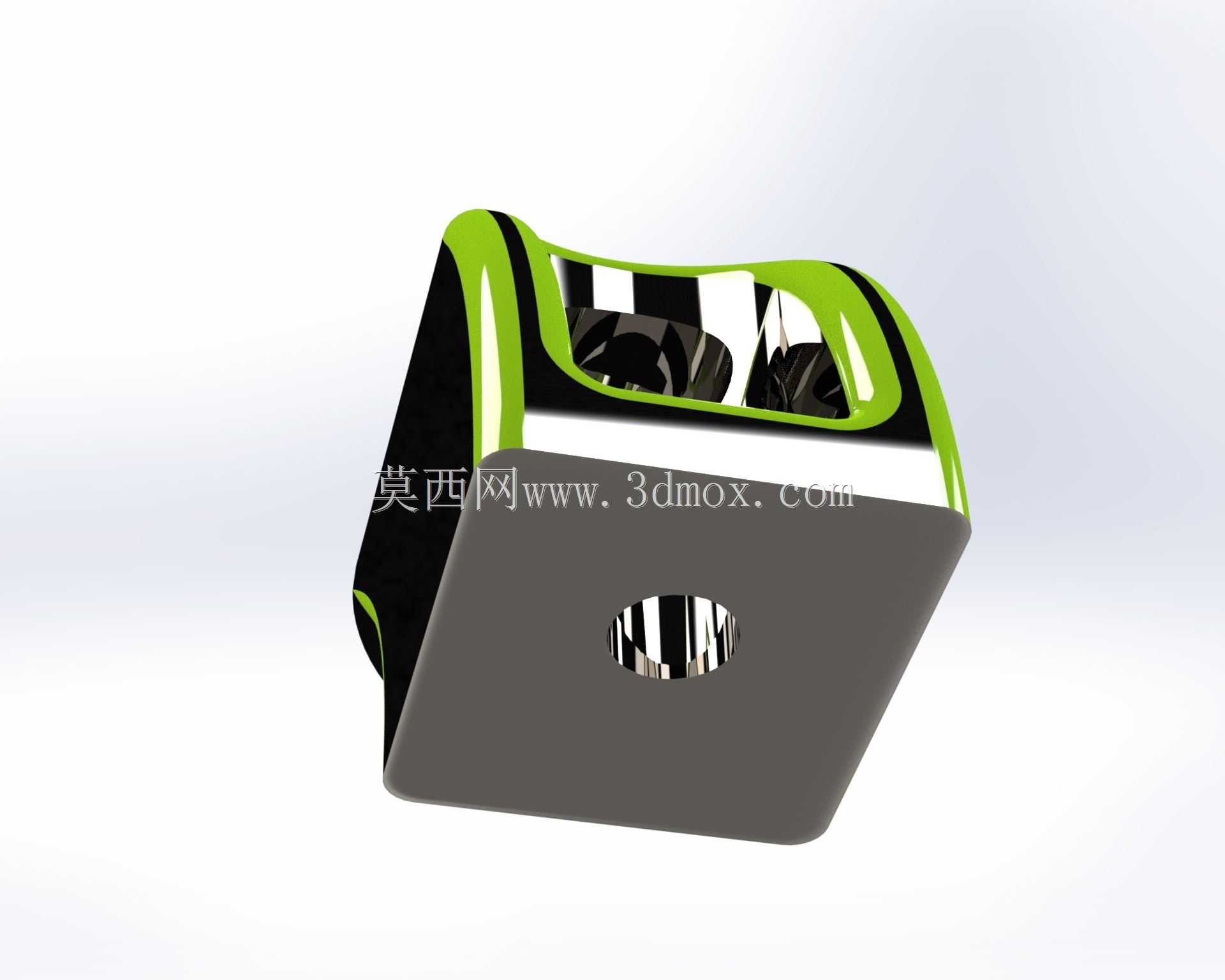

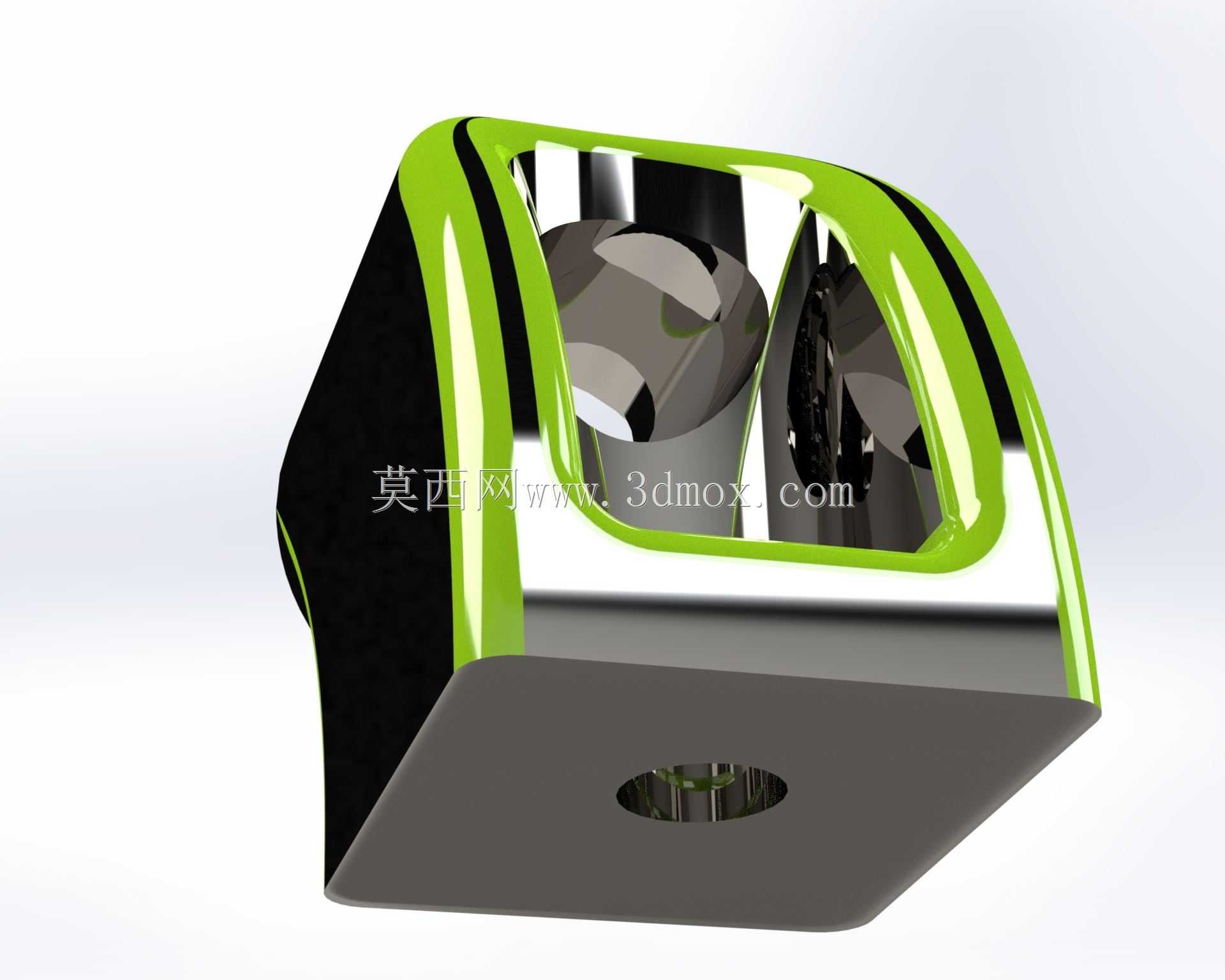

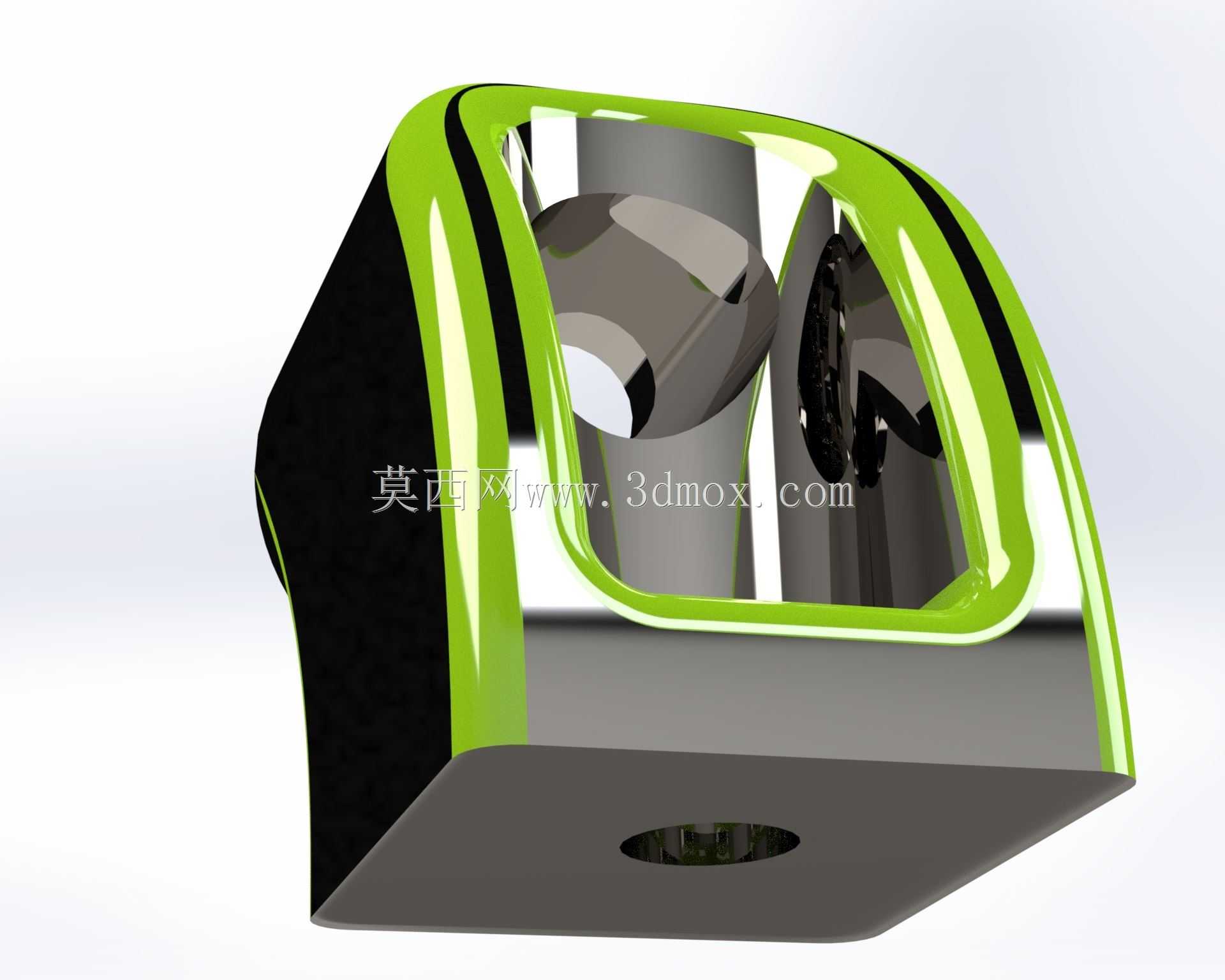

　　既可以降低介质流经转角位置时的紊流冲击，减少管路振动传递到内部传感元件上的幅度，也能避免转角位置应力集中，在长期承受管路内压的工况下出现开裂渗漏的问题。壳体的平直安装侧做了平面铣削处理，底部形成稳定的安装基准面，安装时可以直接贴合在设备的安装支架或者管路固定座上，不需要额外加工调整安装面，两个隐藏式的安装定位槽设置在弯转段的侧下方，安装螺丝从侧方锁入即可完成固定，不会破坏壳体的密封完整性，也不会在壳体顶面形成凸起，方便后续外部接线或者防护盖的安装。外形尺寸方面，圆形对接接口的通径与常规工业传感检测接口通用，弯转后的整体外轮廓尺寸控制在紧凑范围内，安装时的边界预留只需要在转角位置留出不超过壳体外轮廓10mm的操作空间，

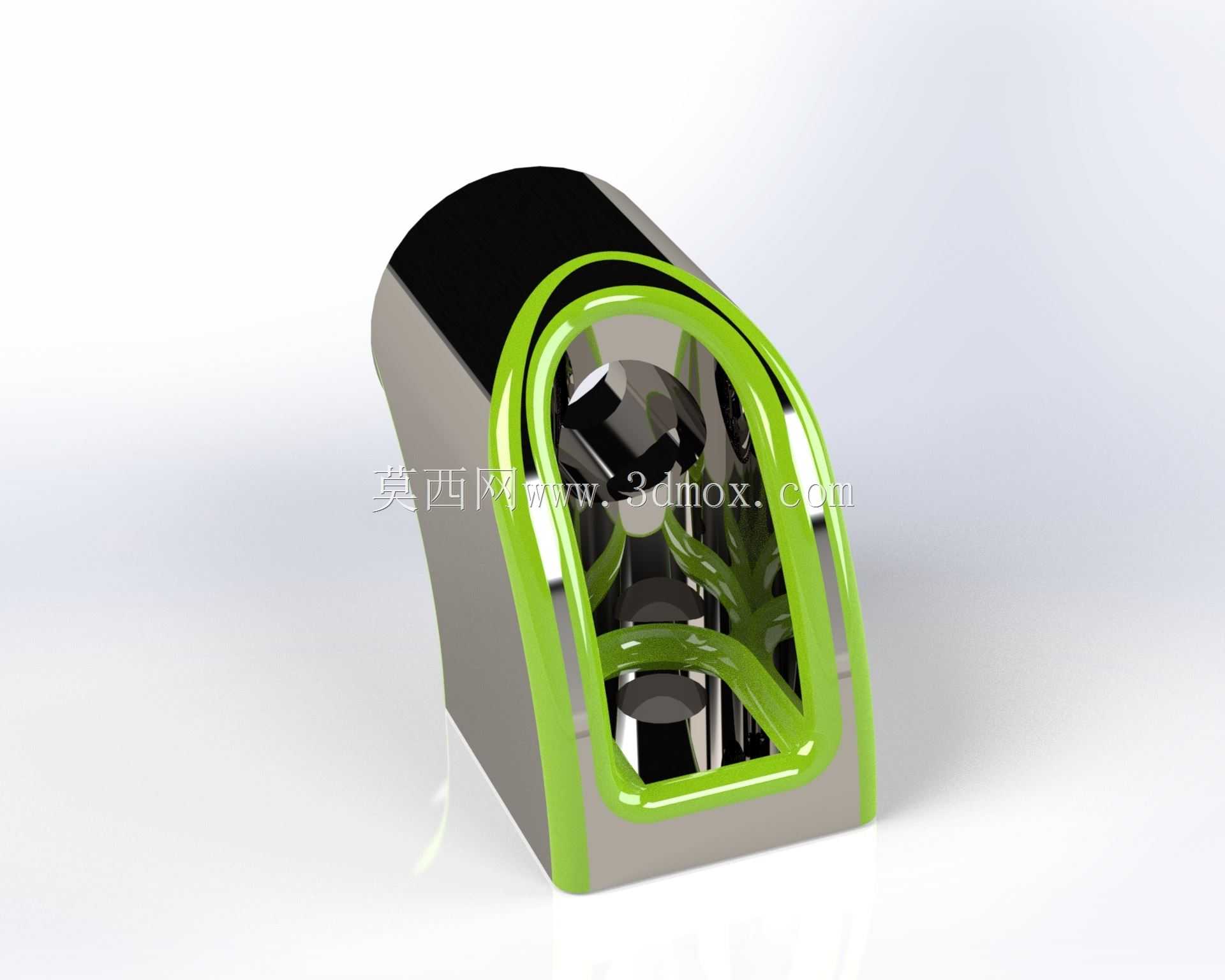

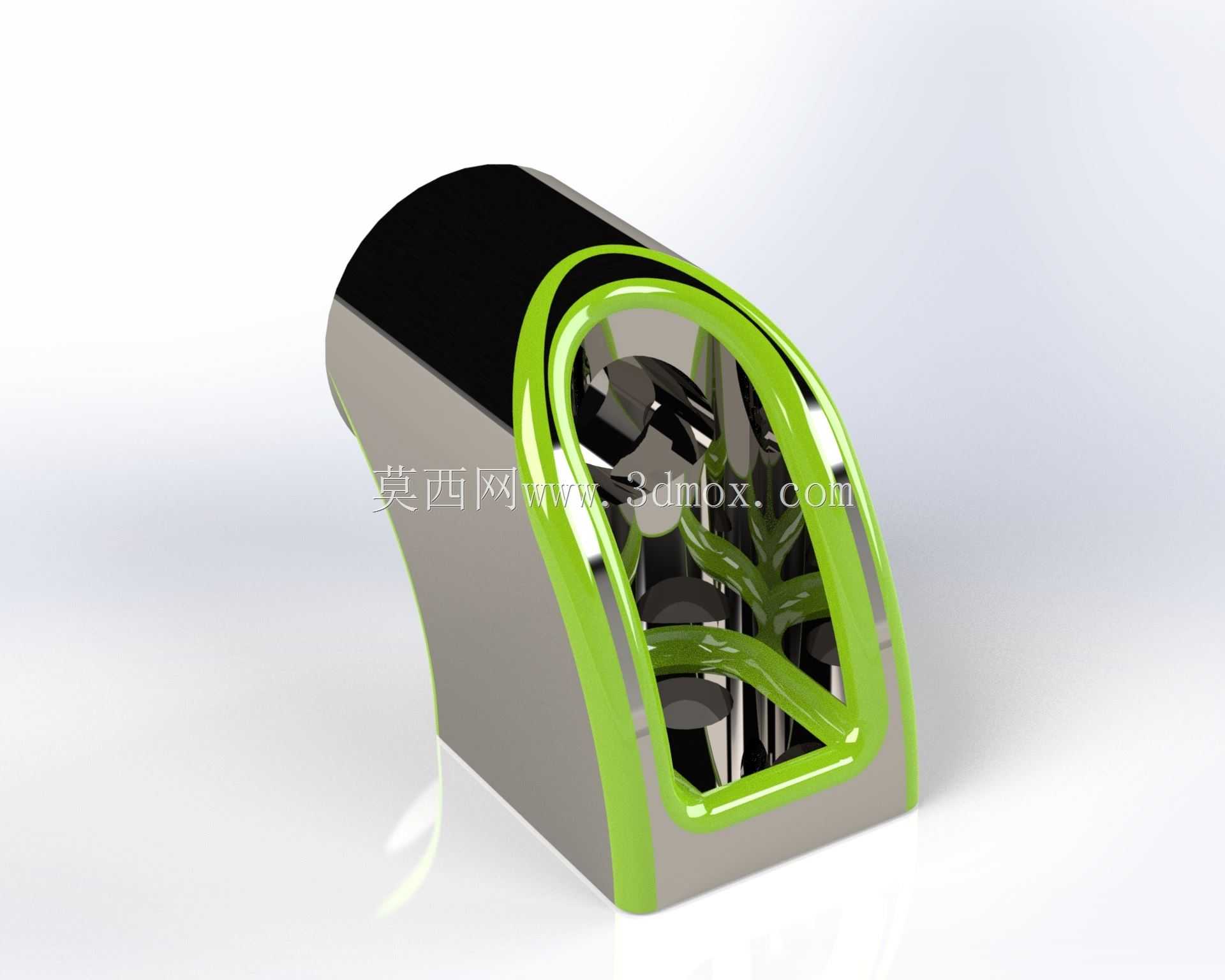

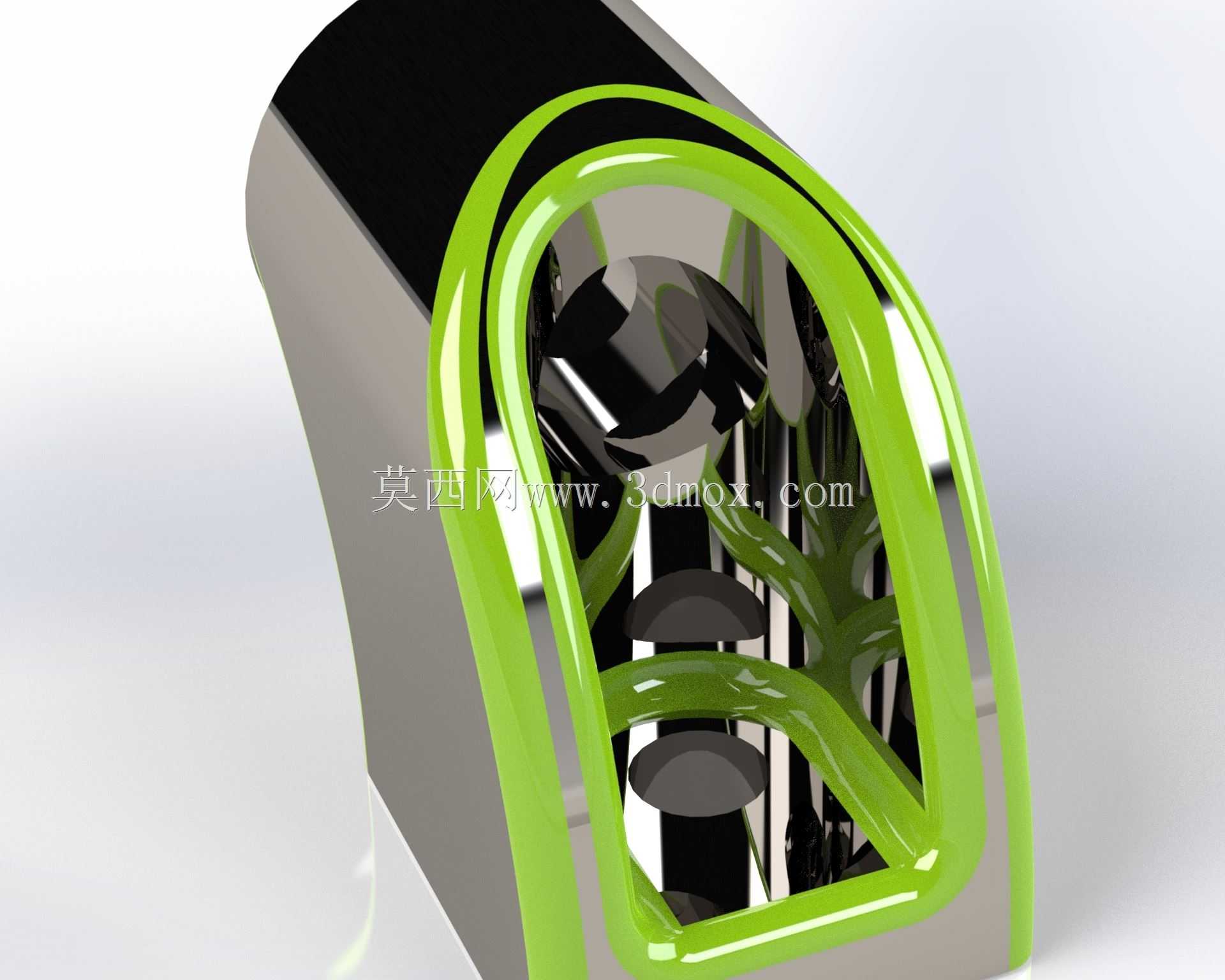

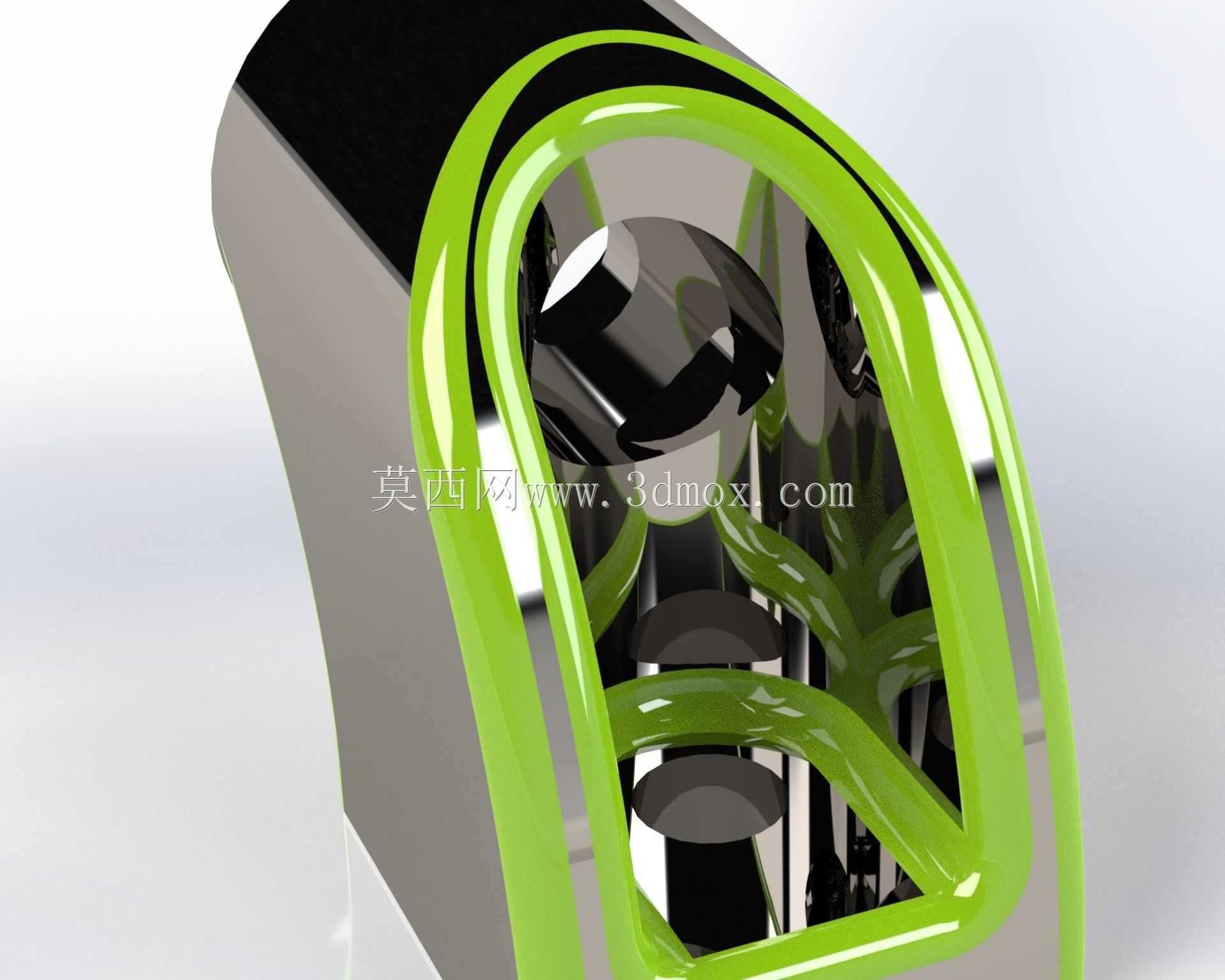

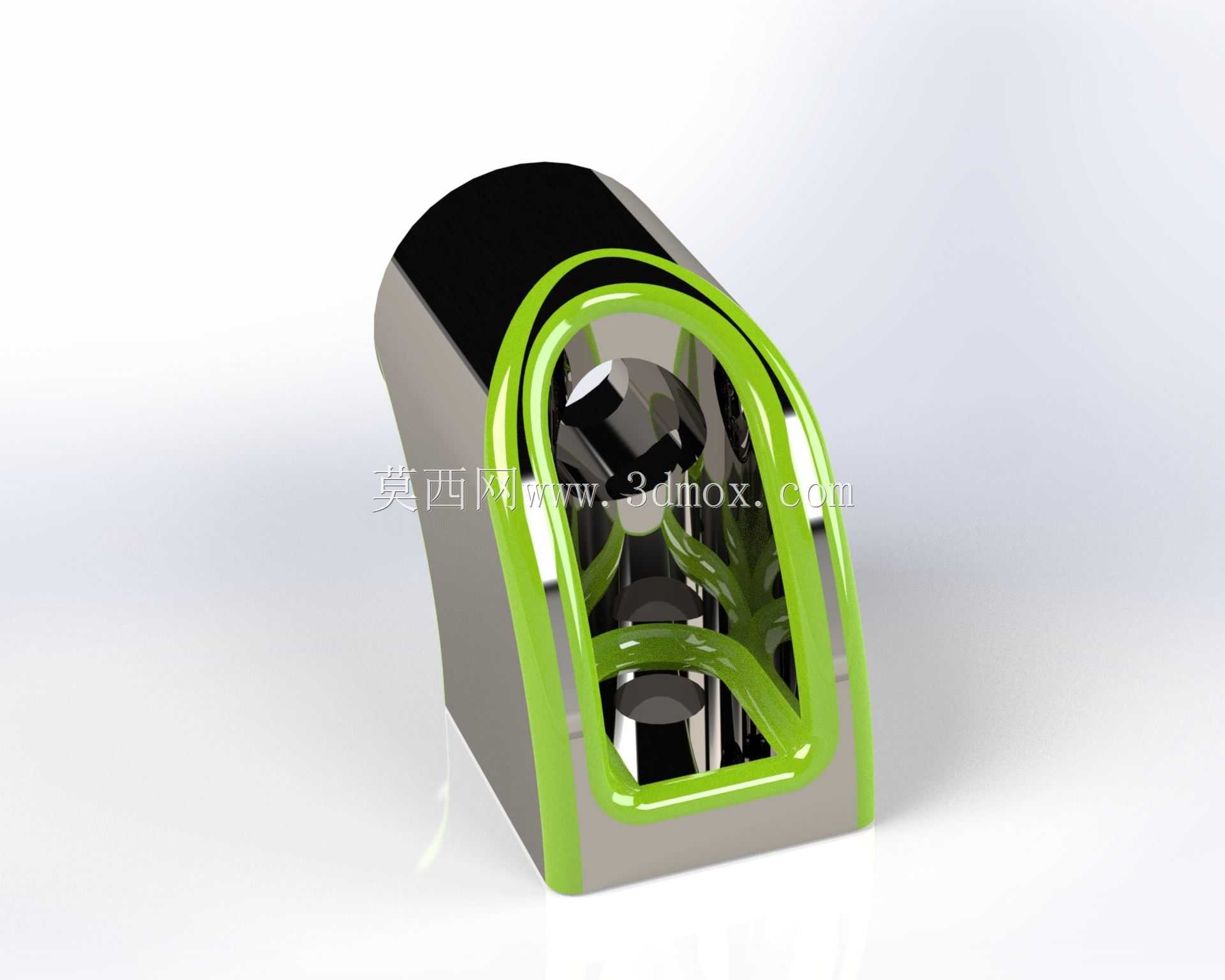

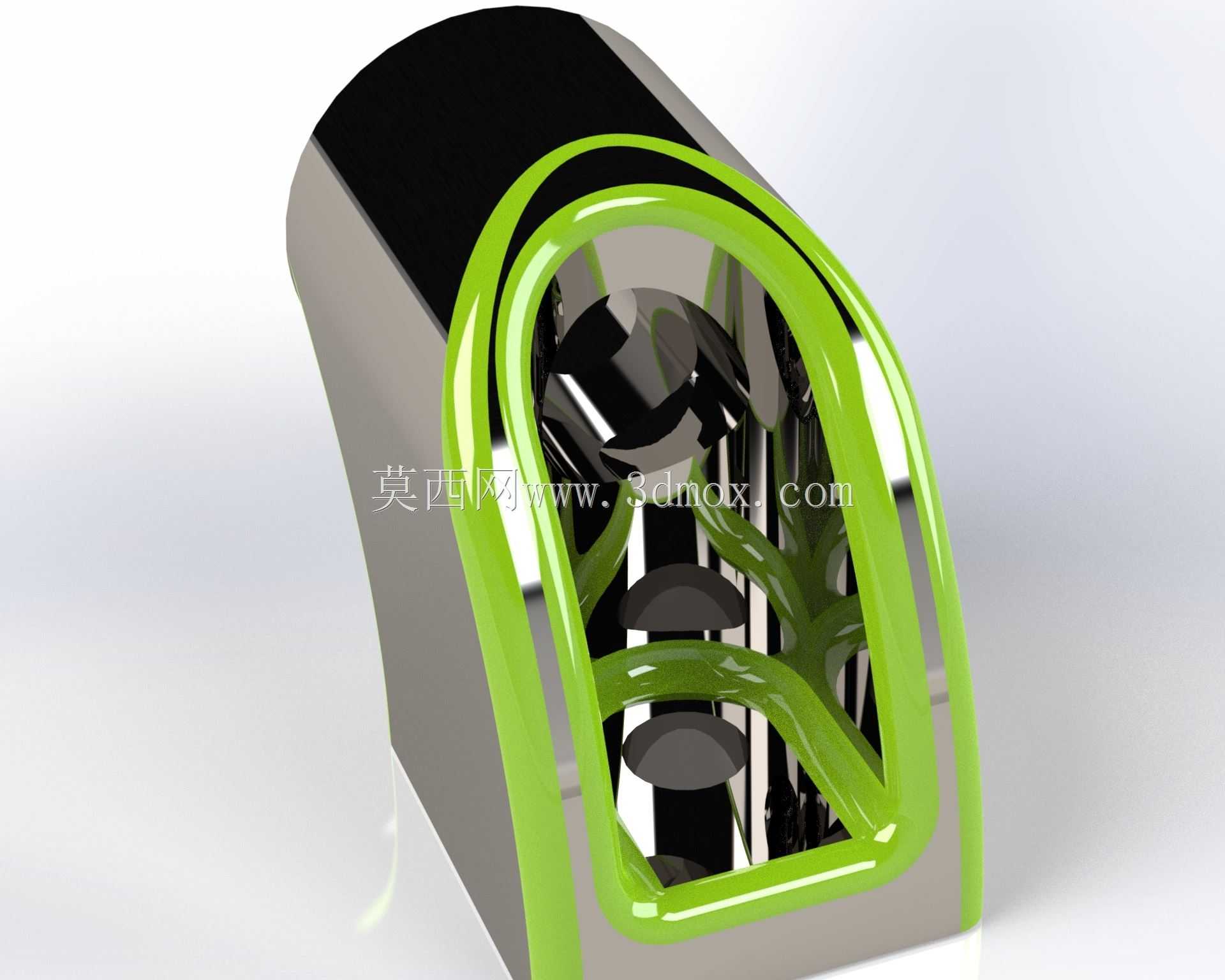

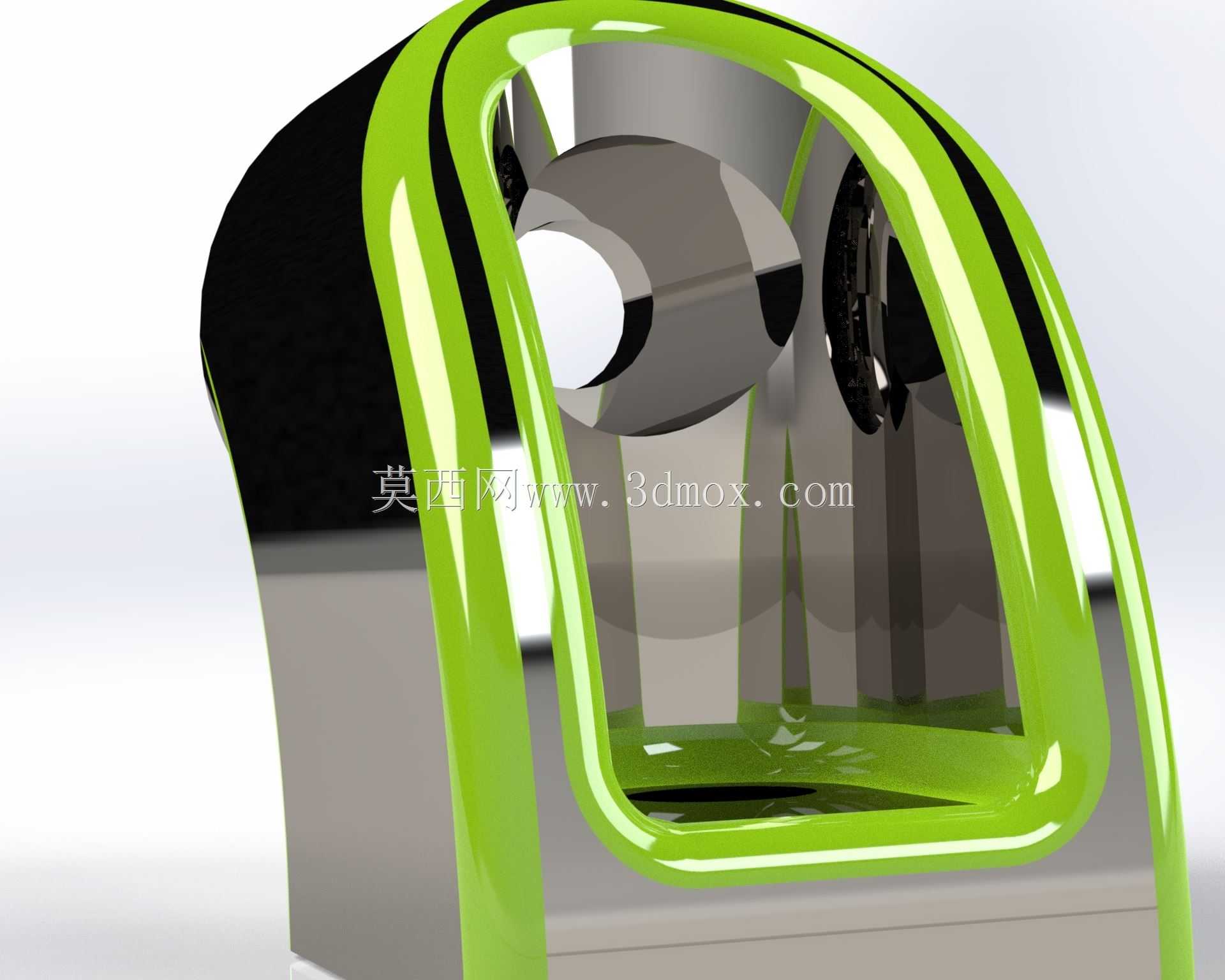

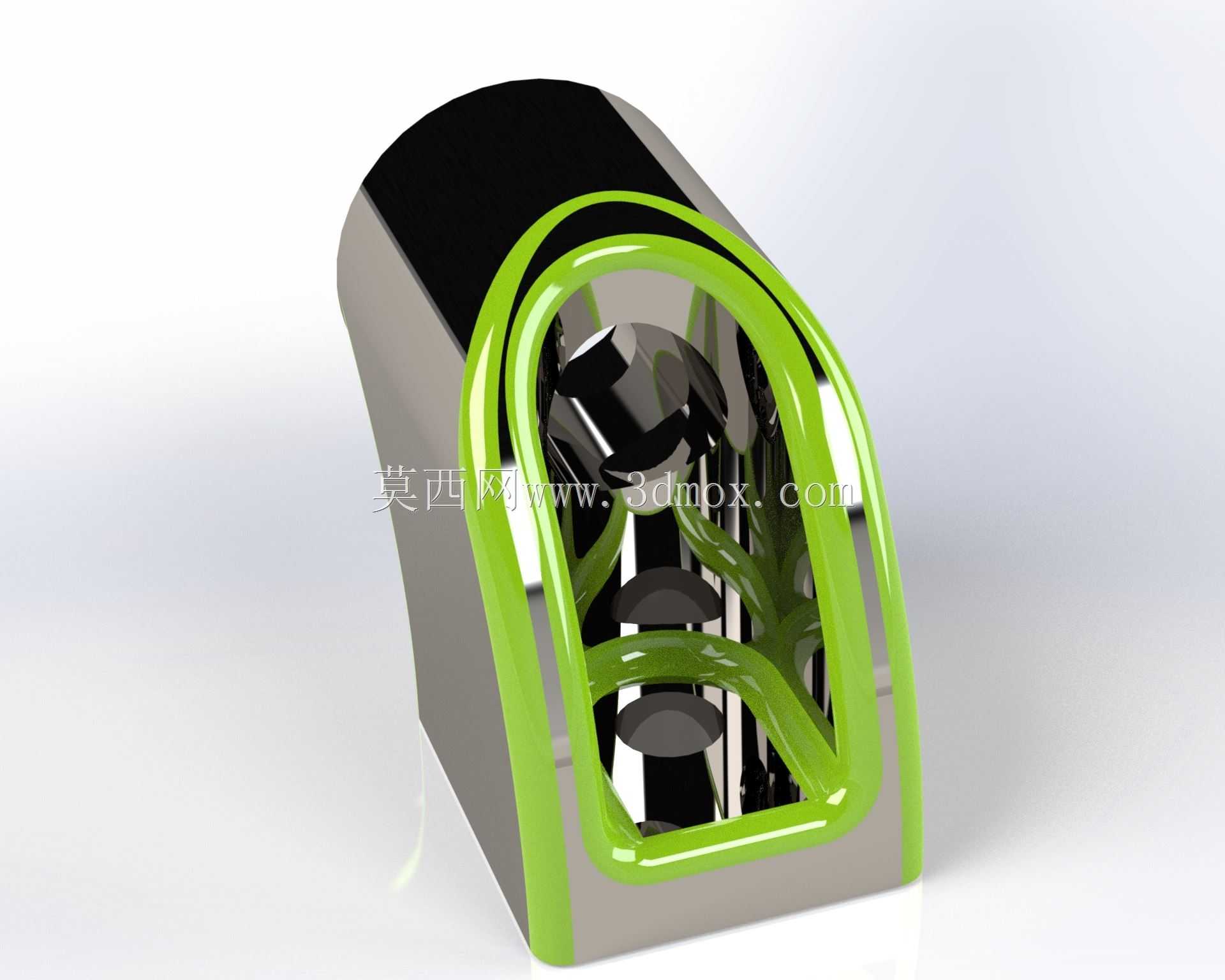

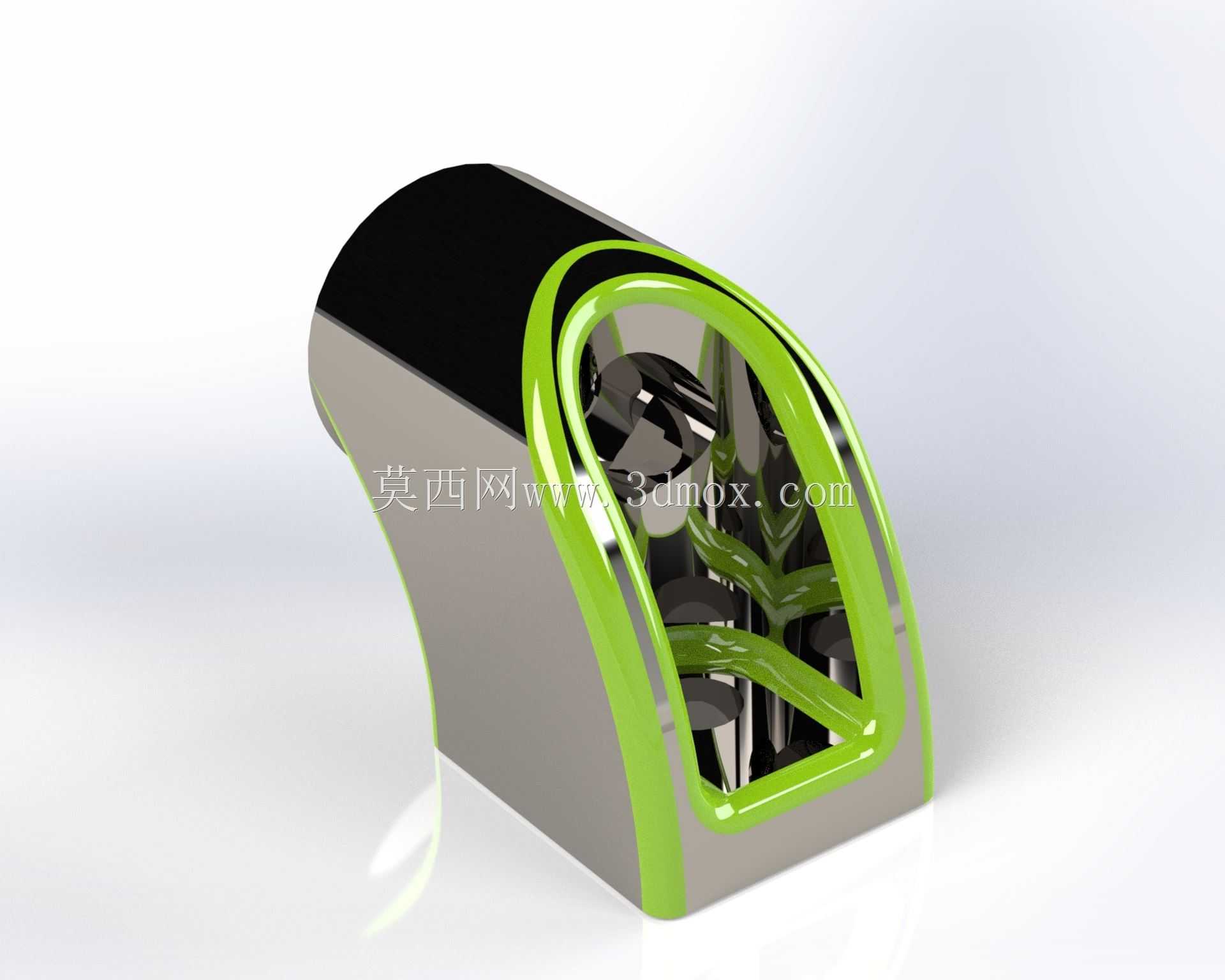

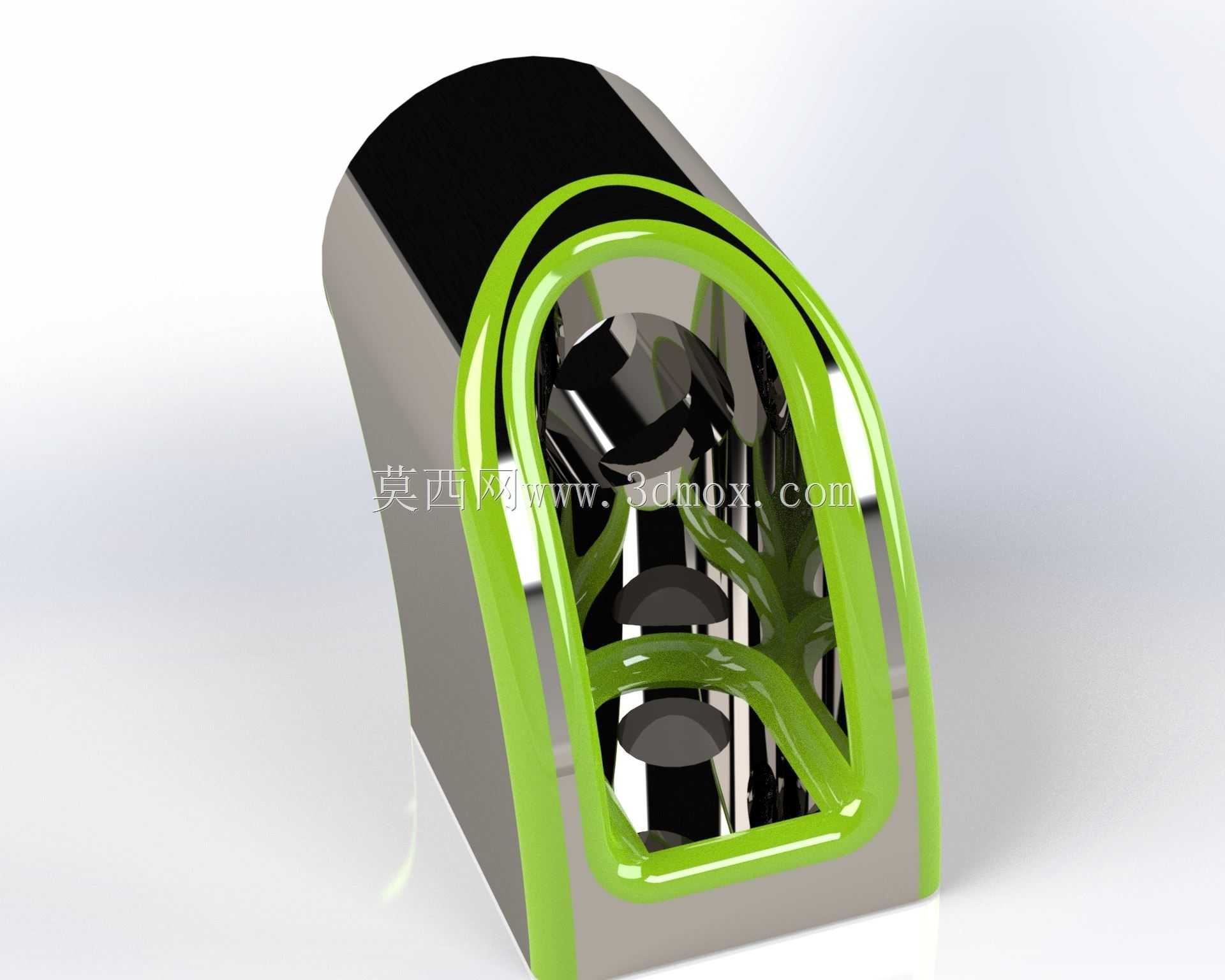

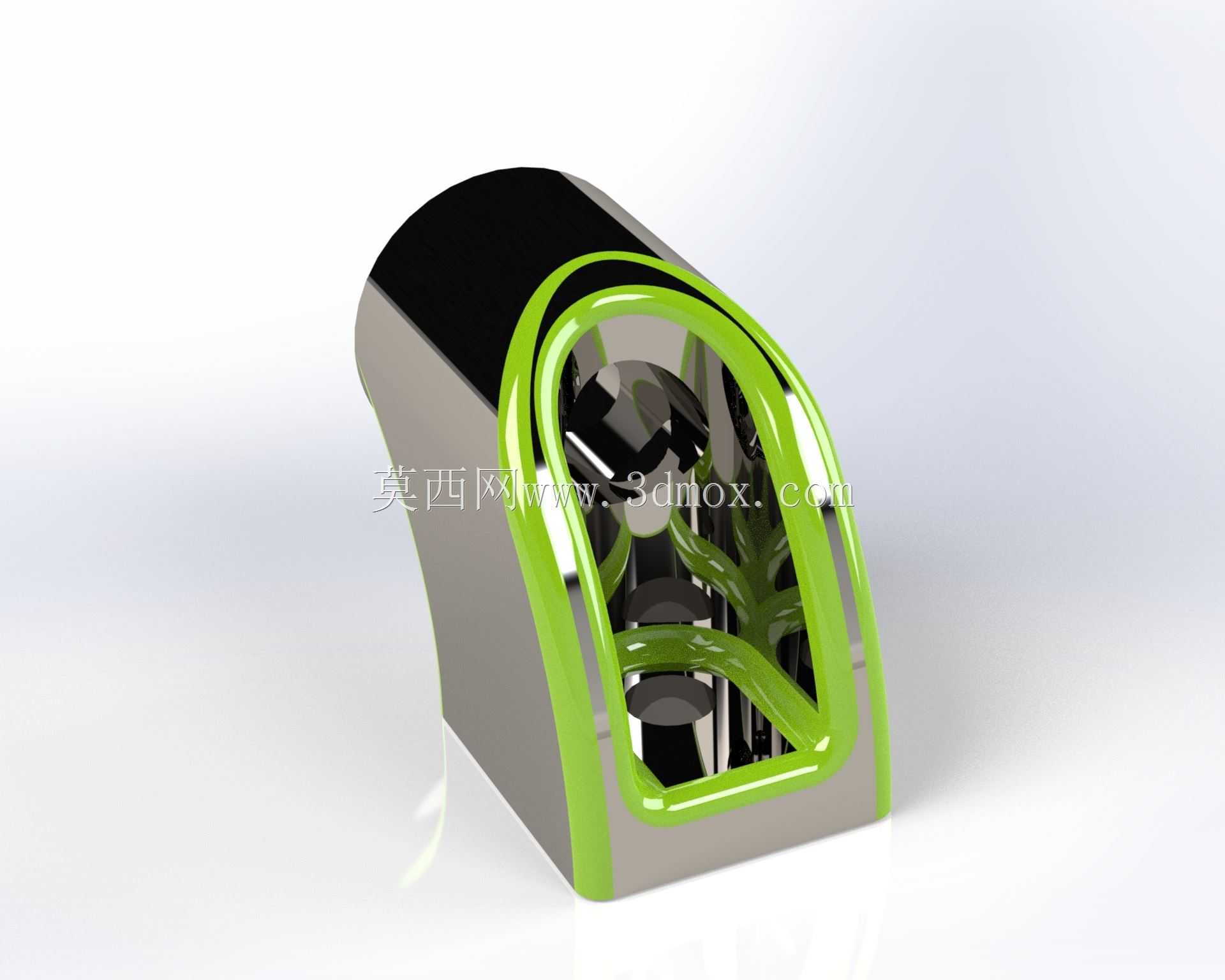

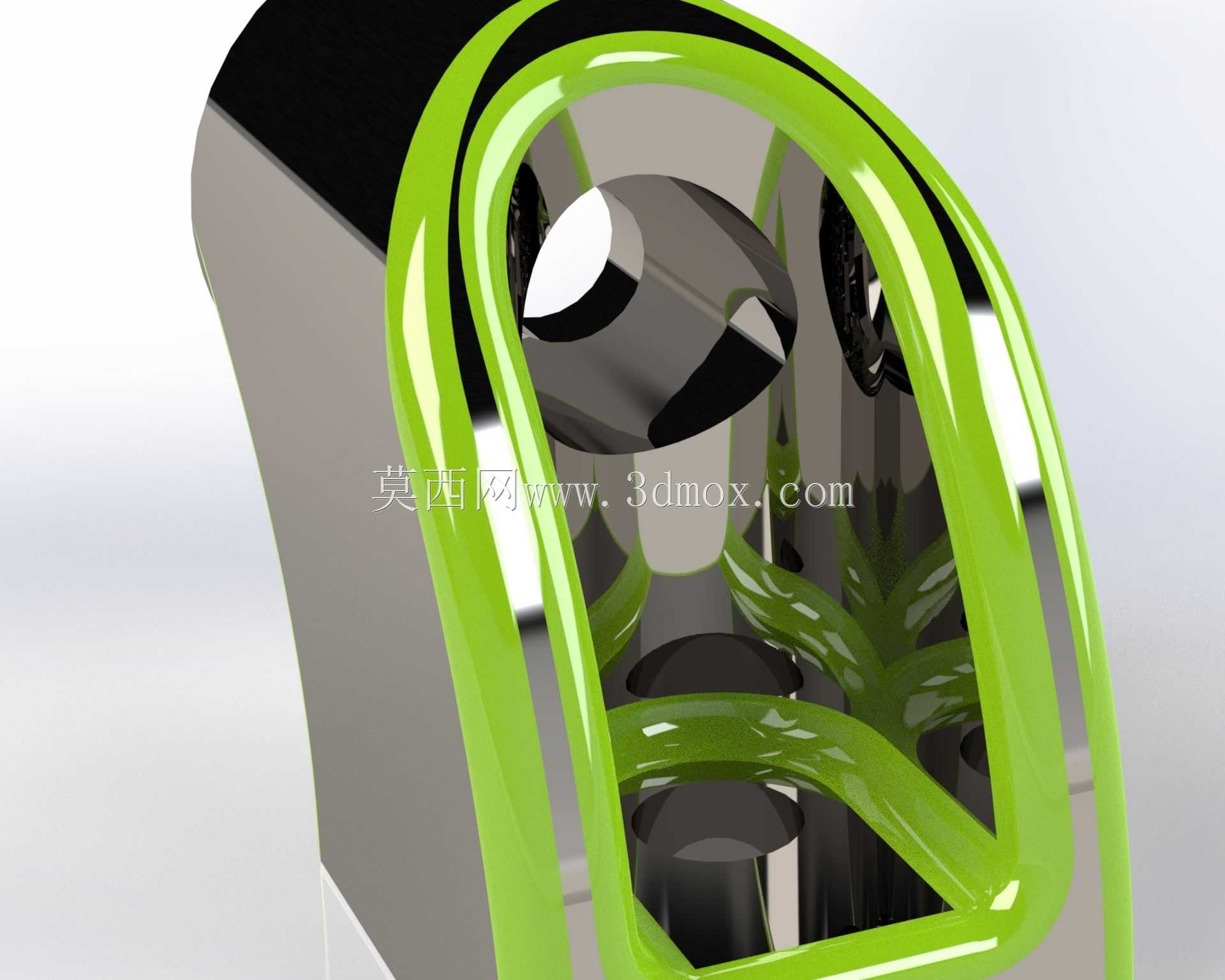

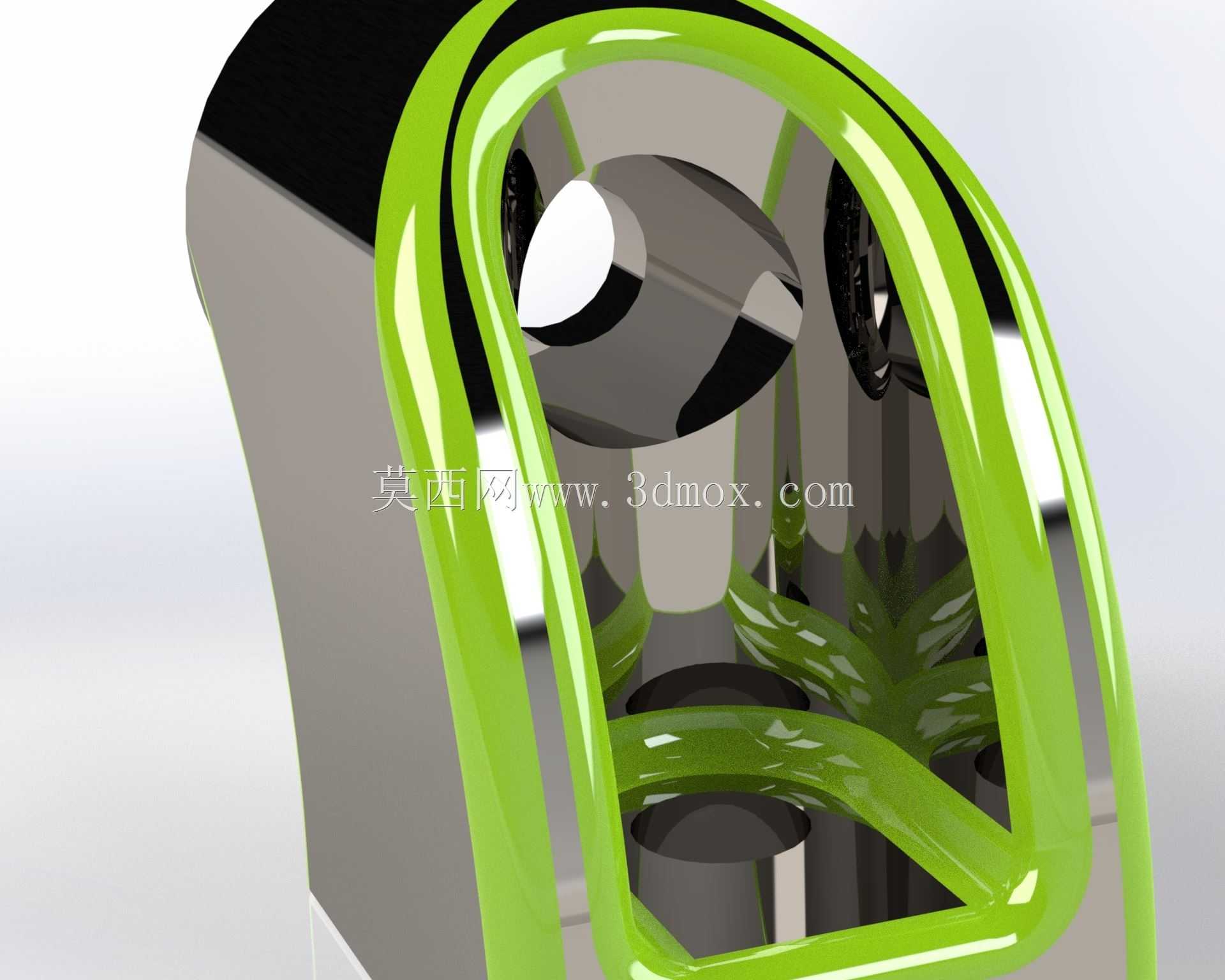

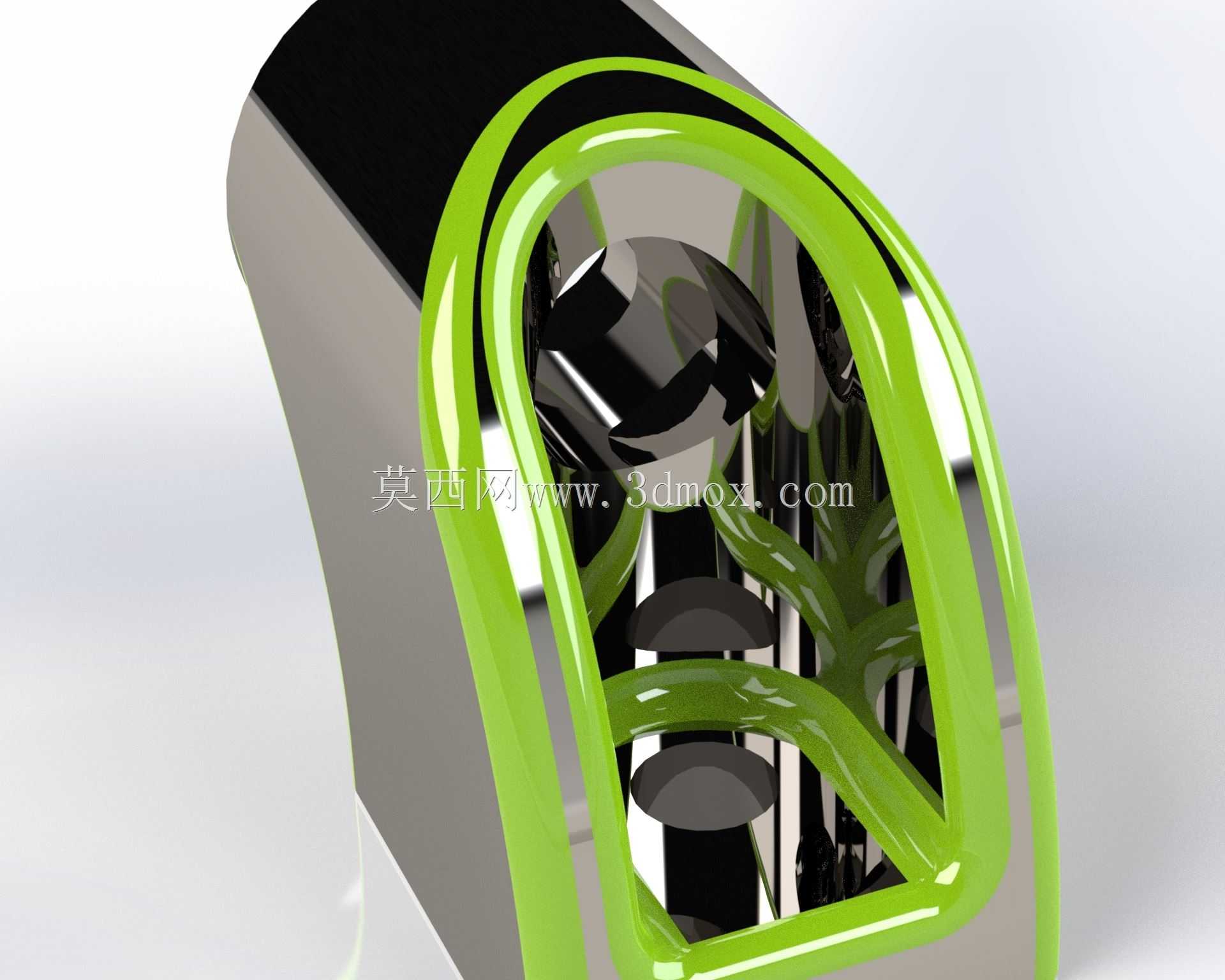

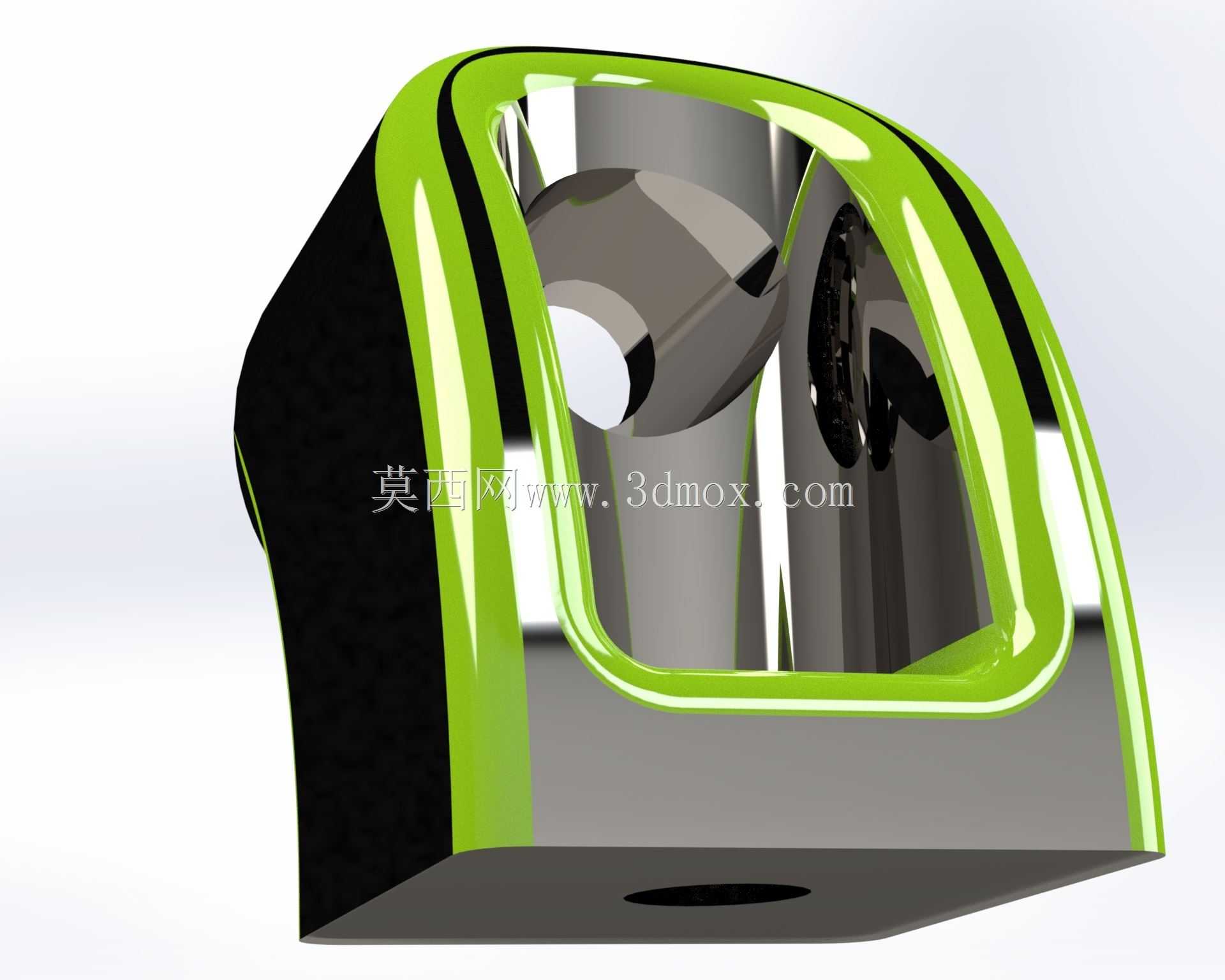

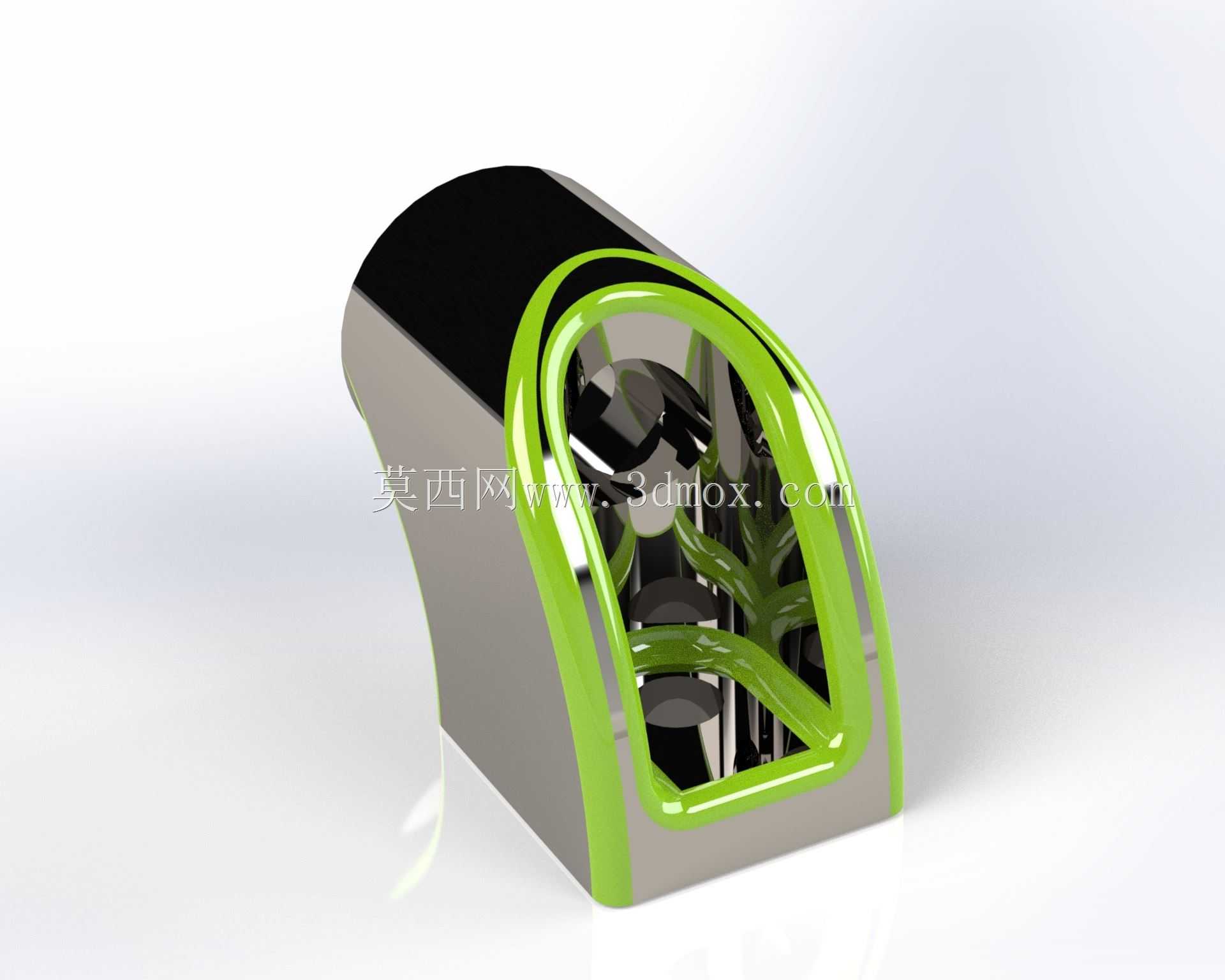

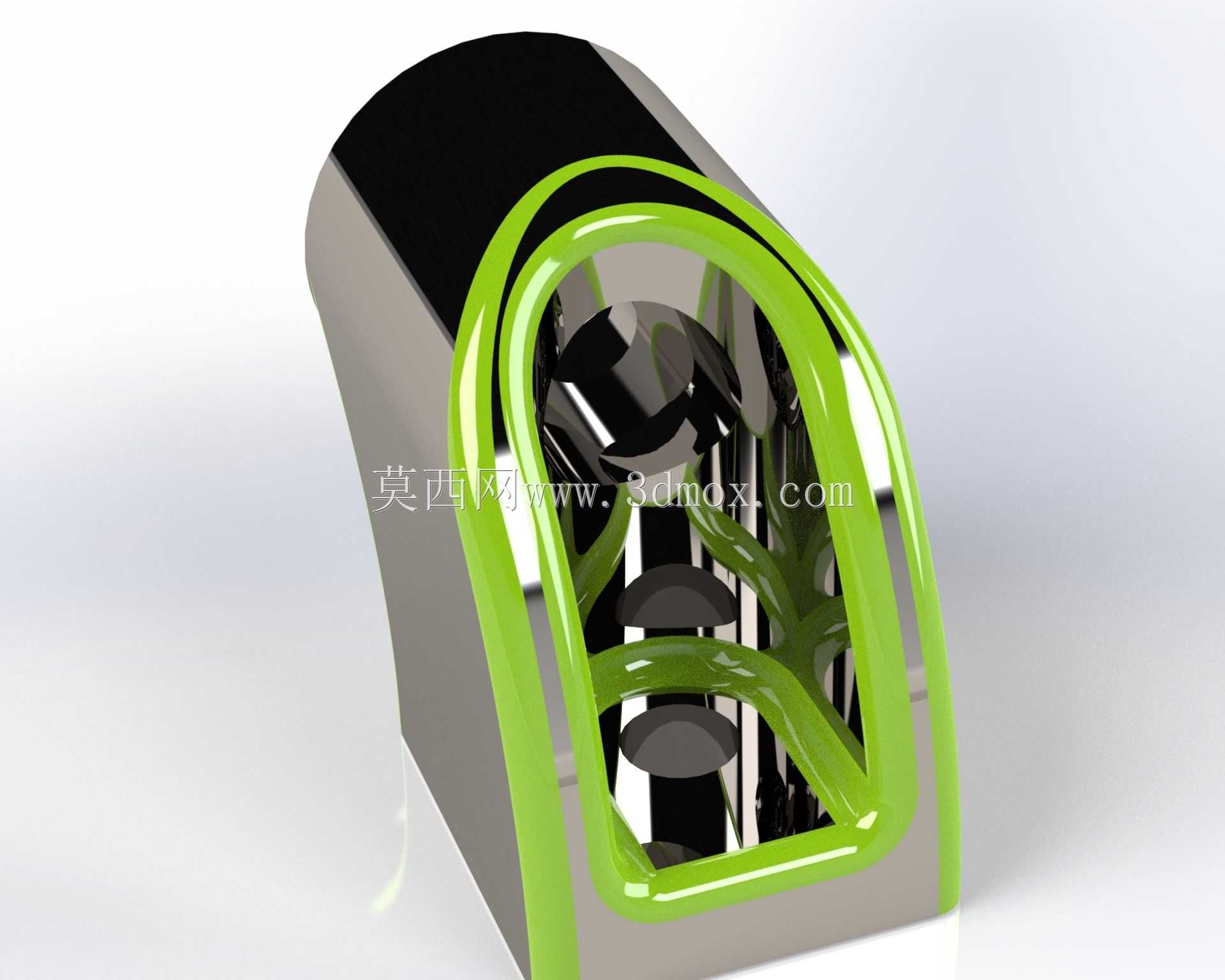

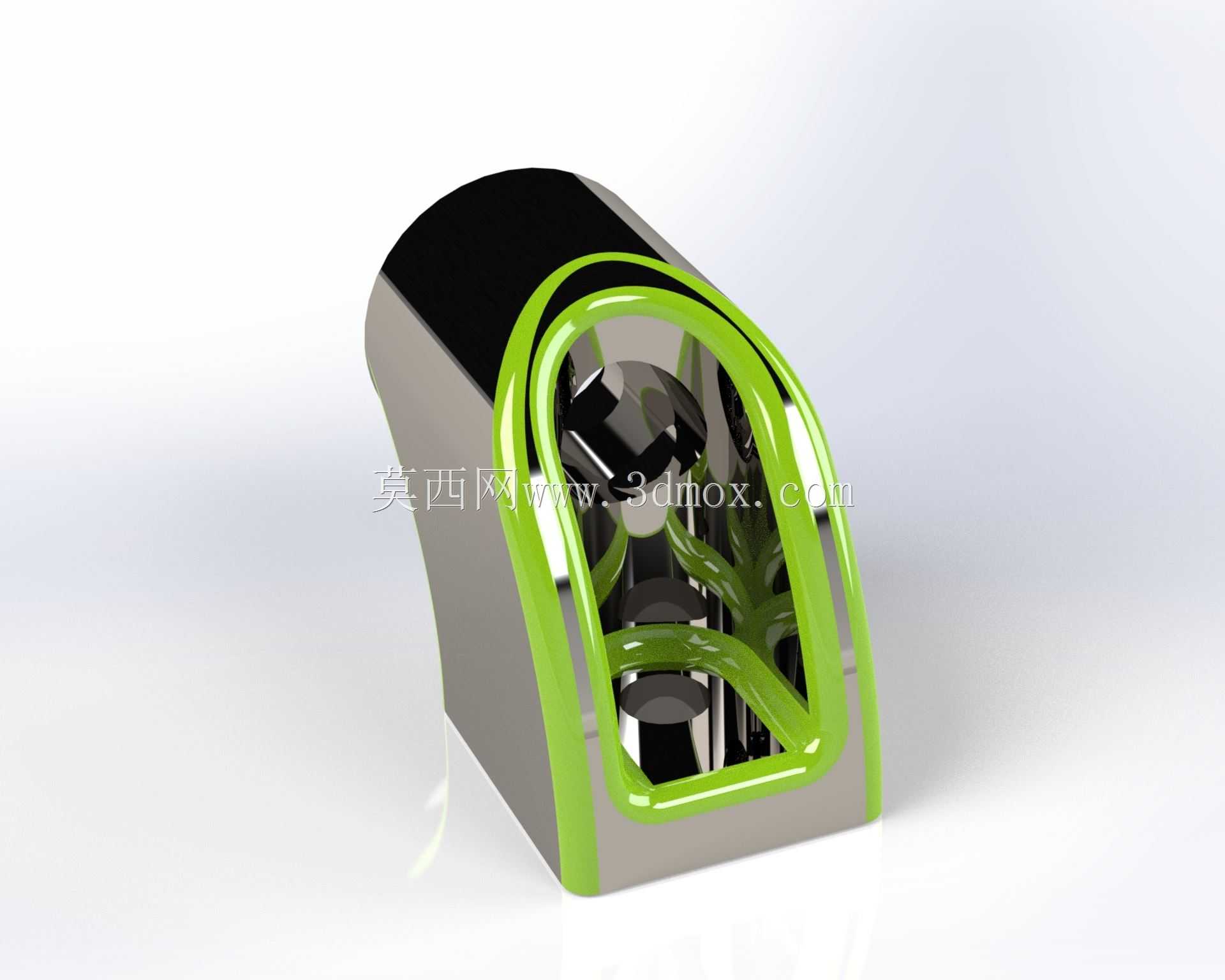

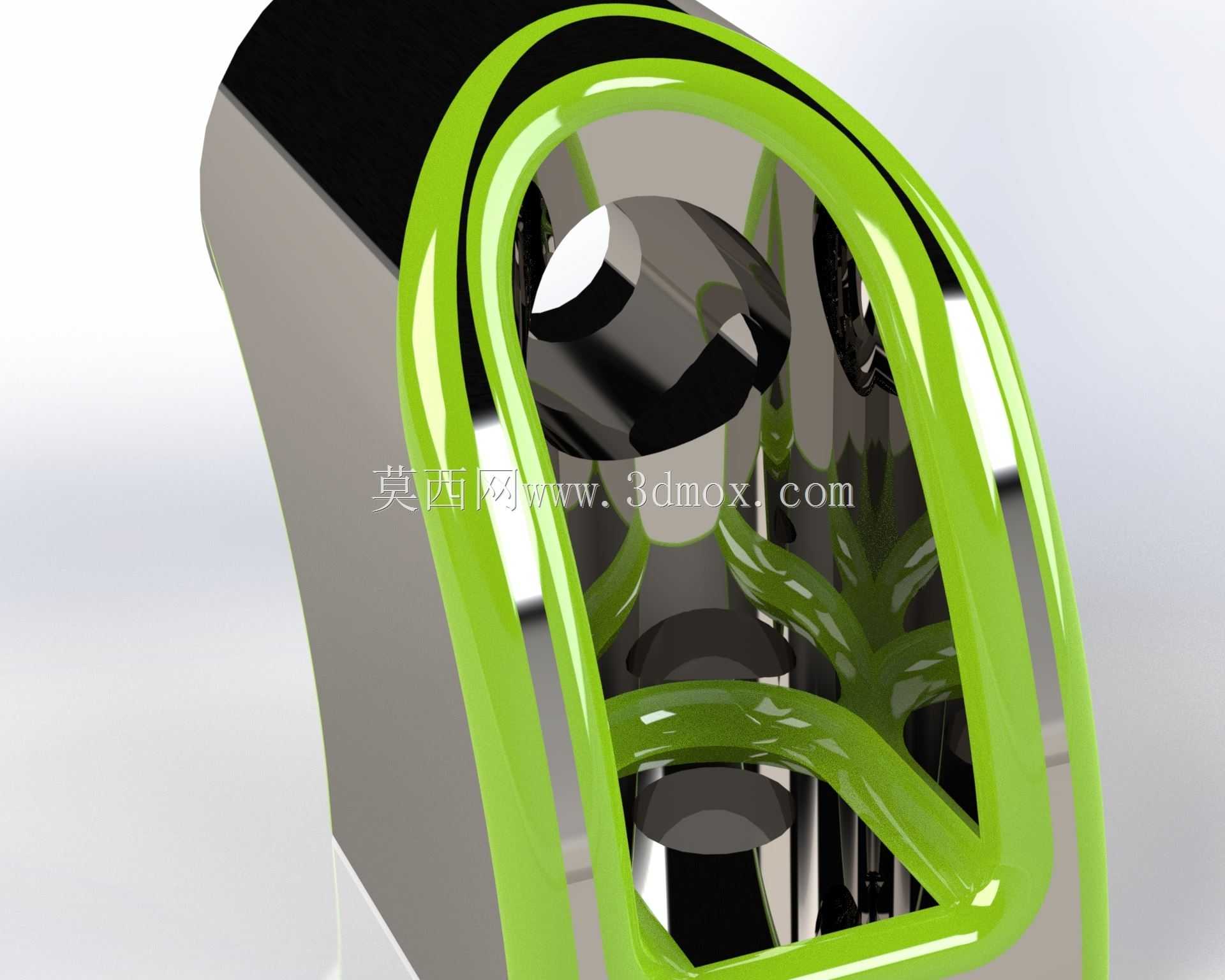

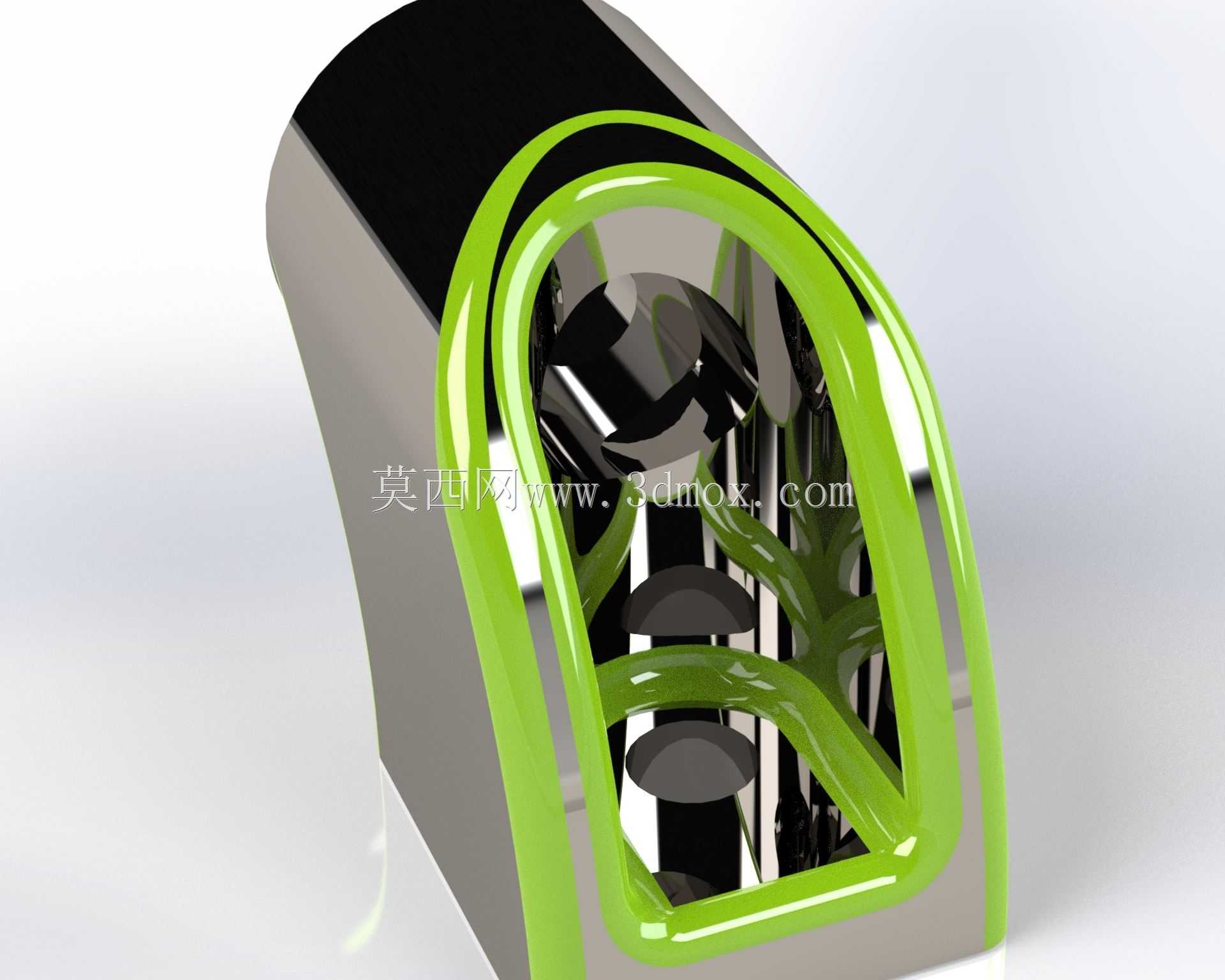

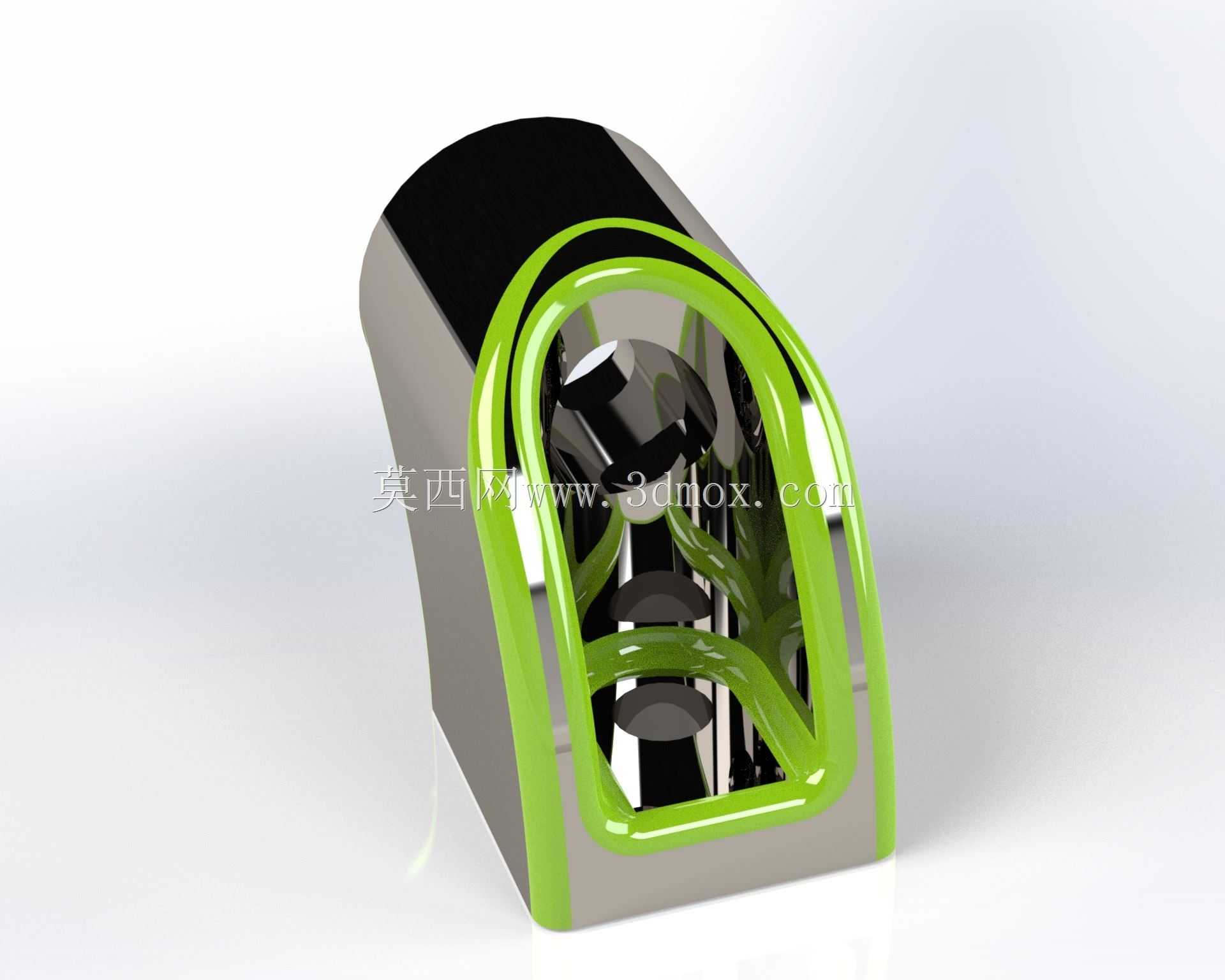

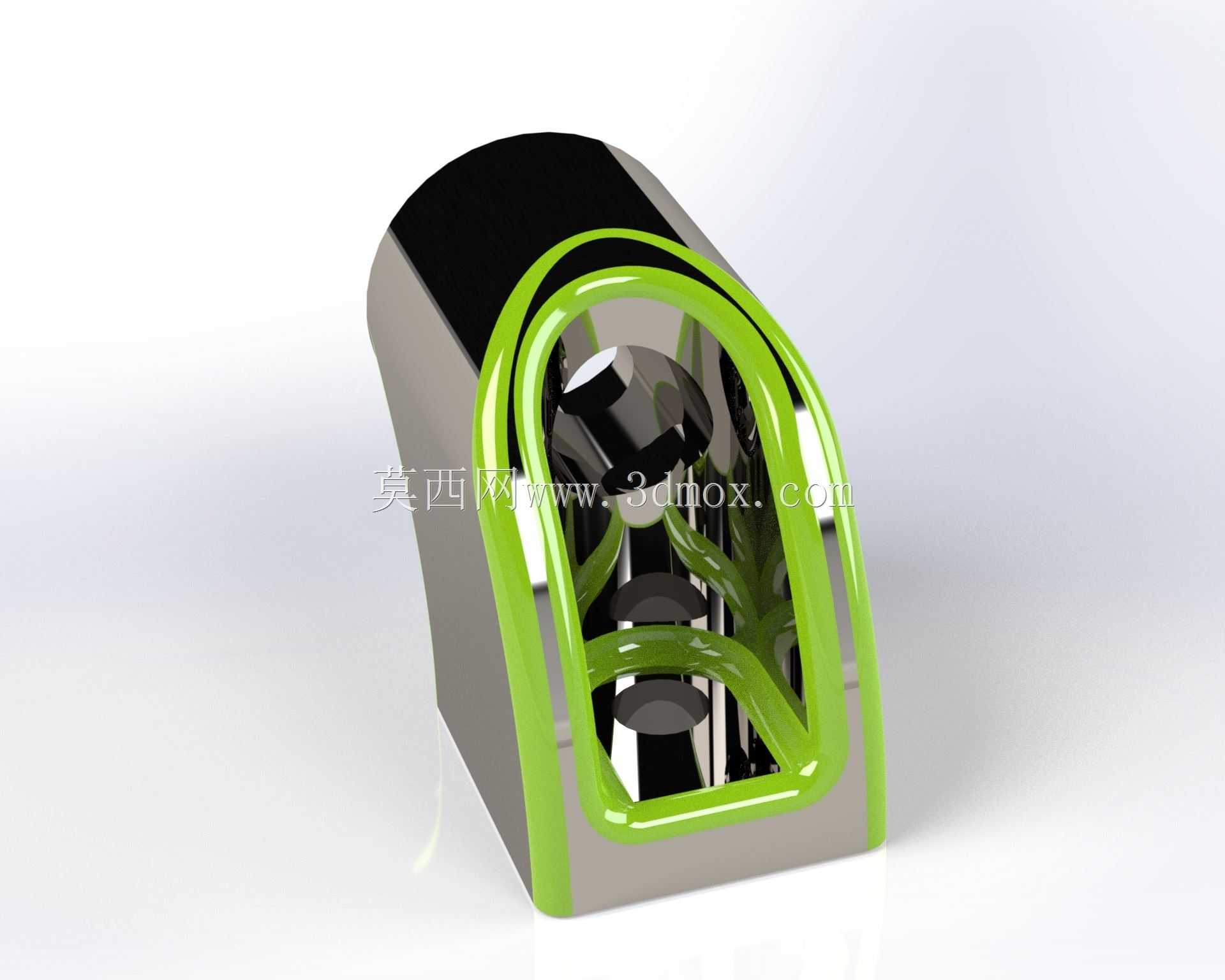

　　就能完成对接和固定作业，不需要大范围调整周边管路的排布位置。壳体表面做了高亮硬质处理，一方面是提升表面的耐磨抗刮性能，在车间装配、后期维护拆装的时候不容易被工具刮伤表面破坏防锈层，另一方面光滑的表面不容易积留油污和粉尘，日常巡检清洁的时候只需要简单擦拭就能保持表面整洁，不会因为积污掩盖壳体表面的渗漏、裂纹等故障迹象。在设计过程中，特意将内部的元件容纳腔做了偏心处理，给传感元件的信号引出线预留了足够的弯折空间，避免接线的时候线缆弯折半径过小出现线芯断裂的问题，同时容纳腔的内壁做了定位筋条，内部传感元件装入后可以直接卡在筋条位置，不需要额外打胶固定，后期更换元件的时候只需要拆开端盖就能直接取出，维护效率更高。对接端的内壁做了粗糙度控制，

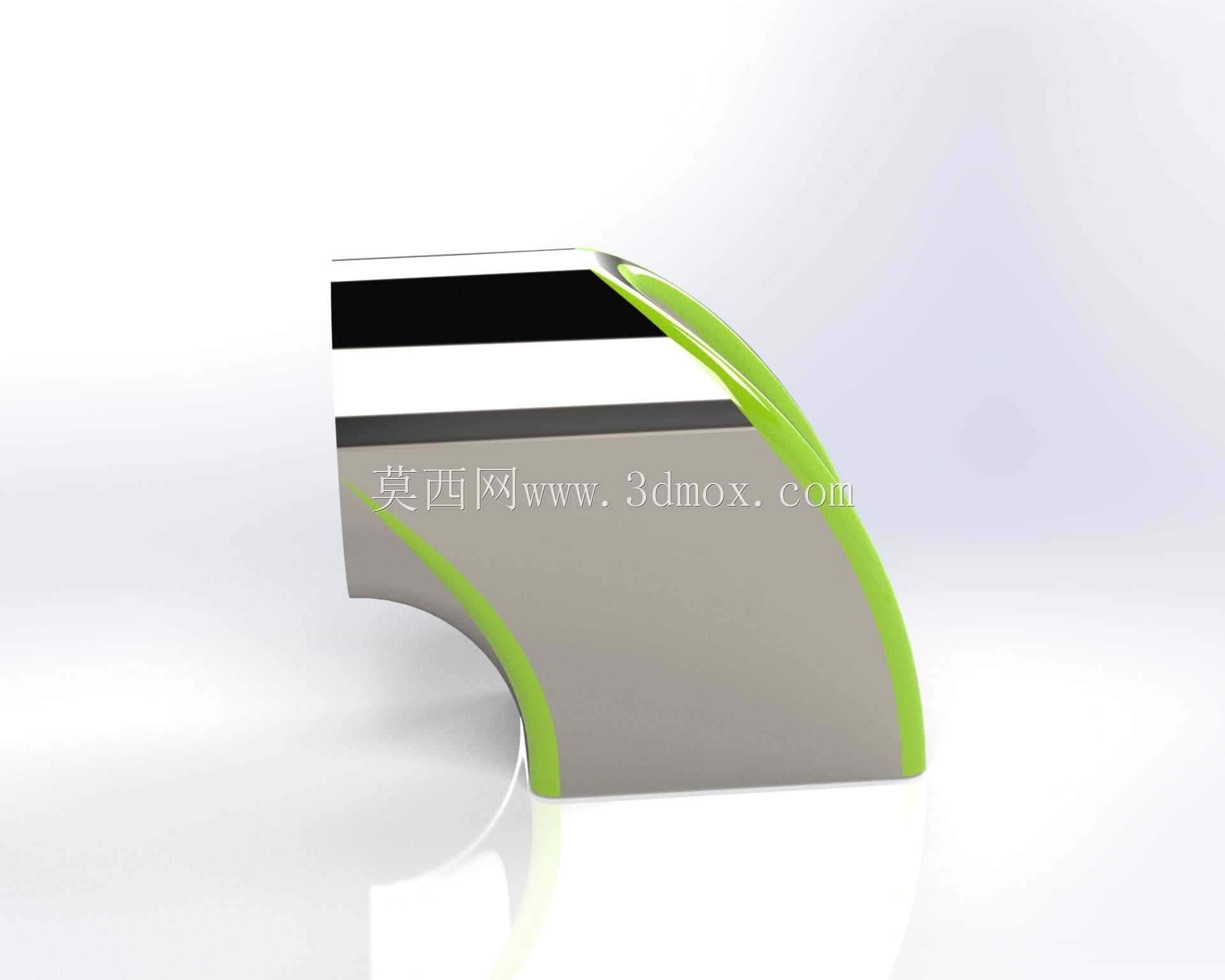

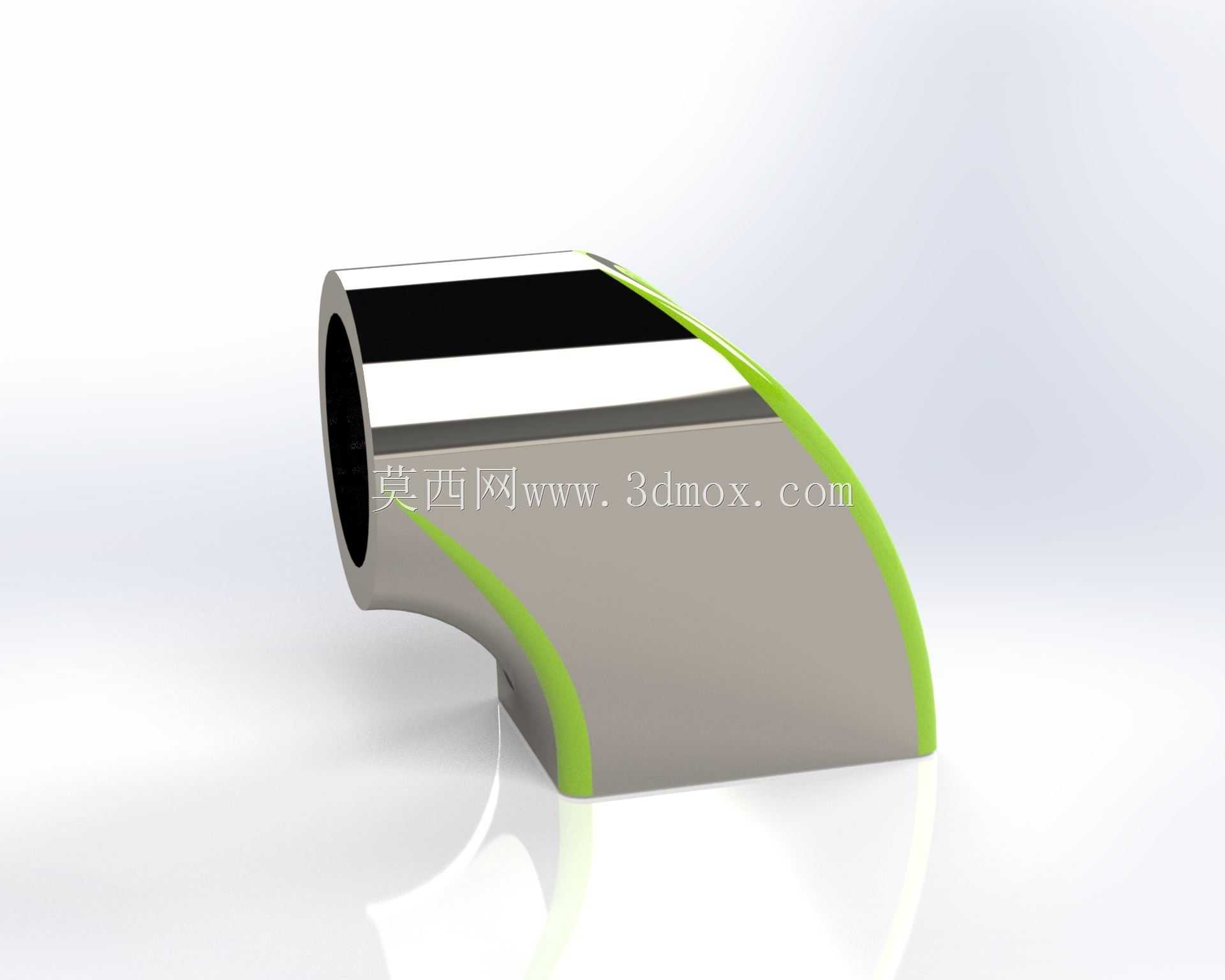

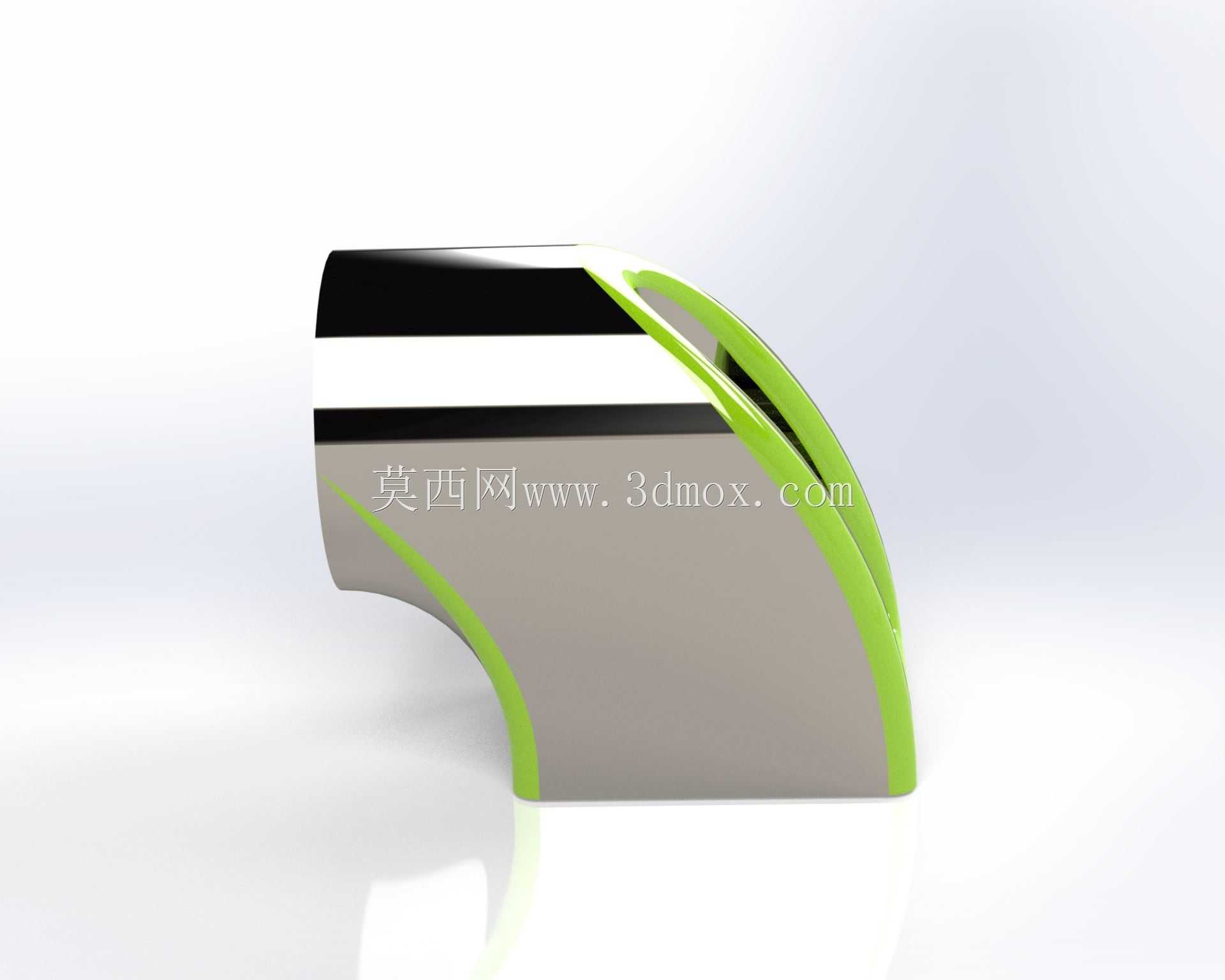

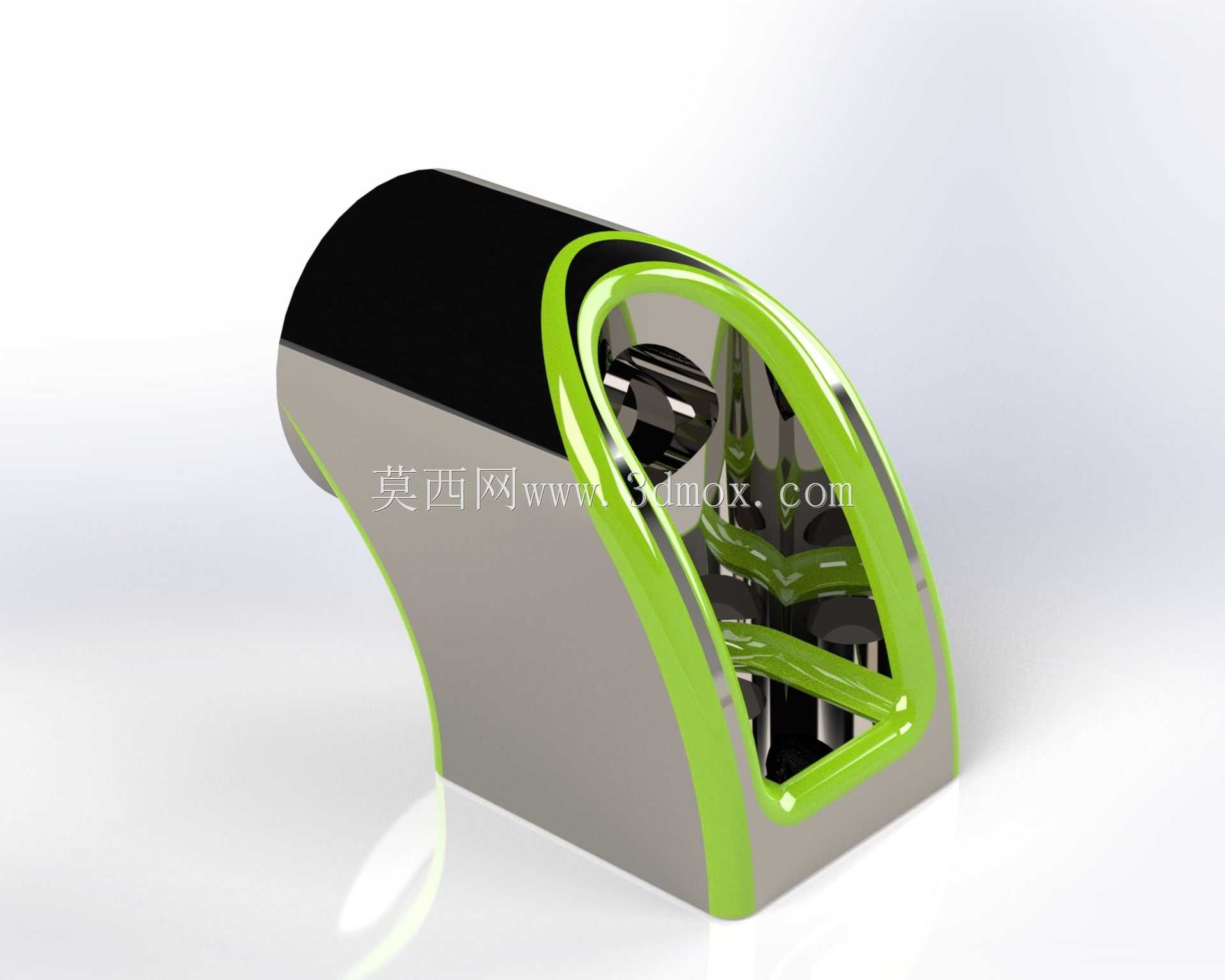

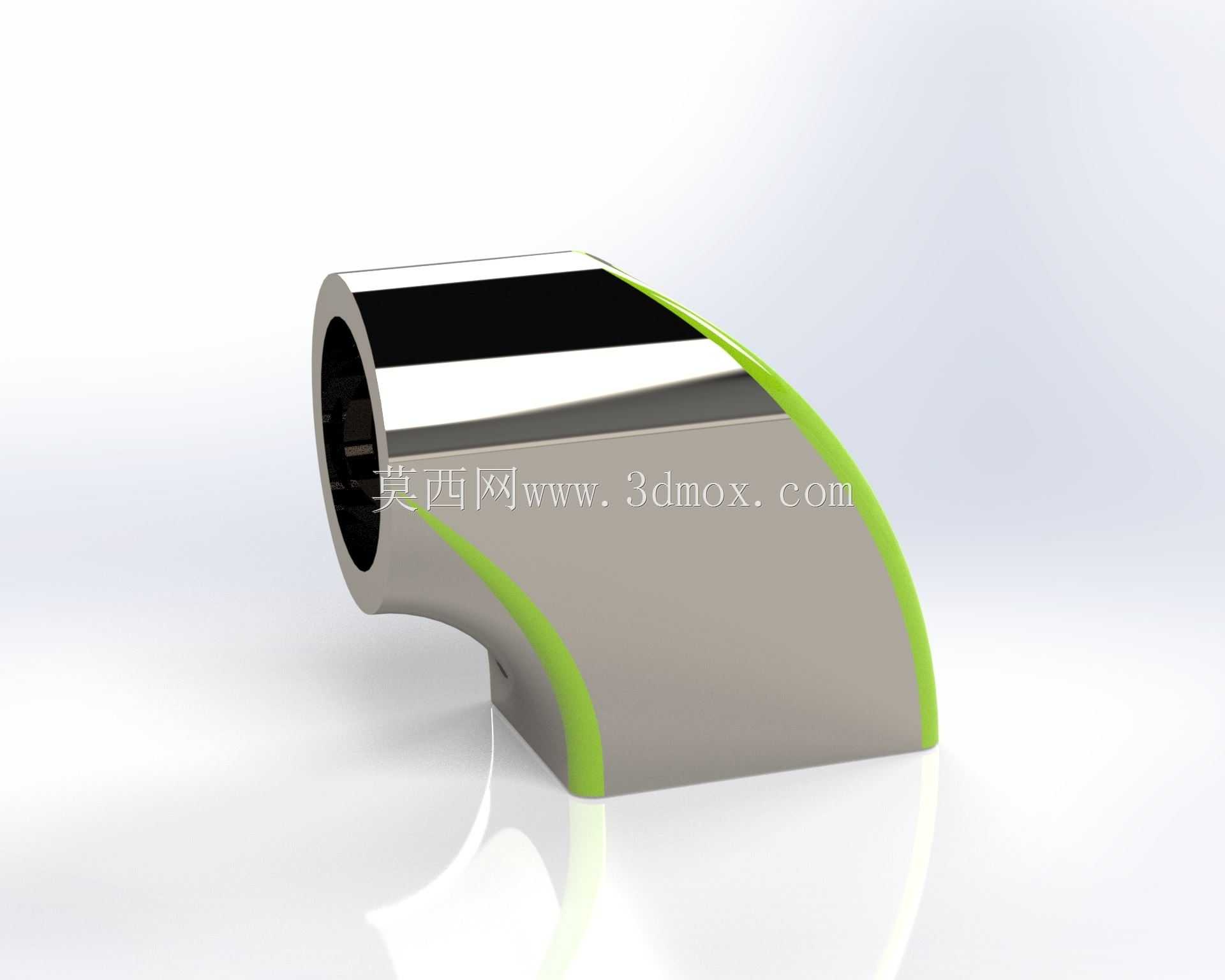

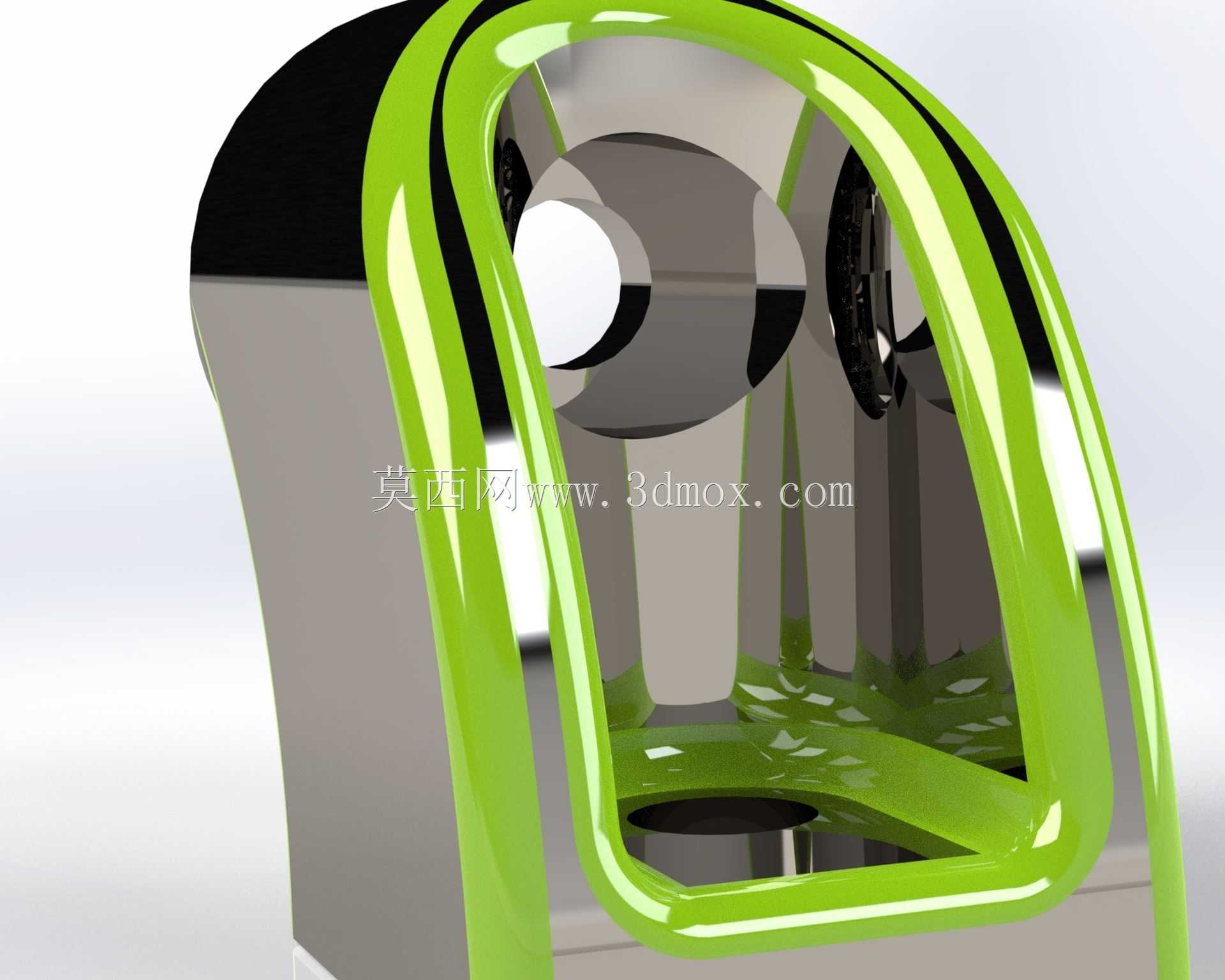

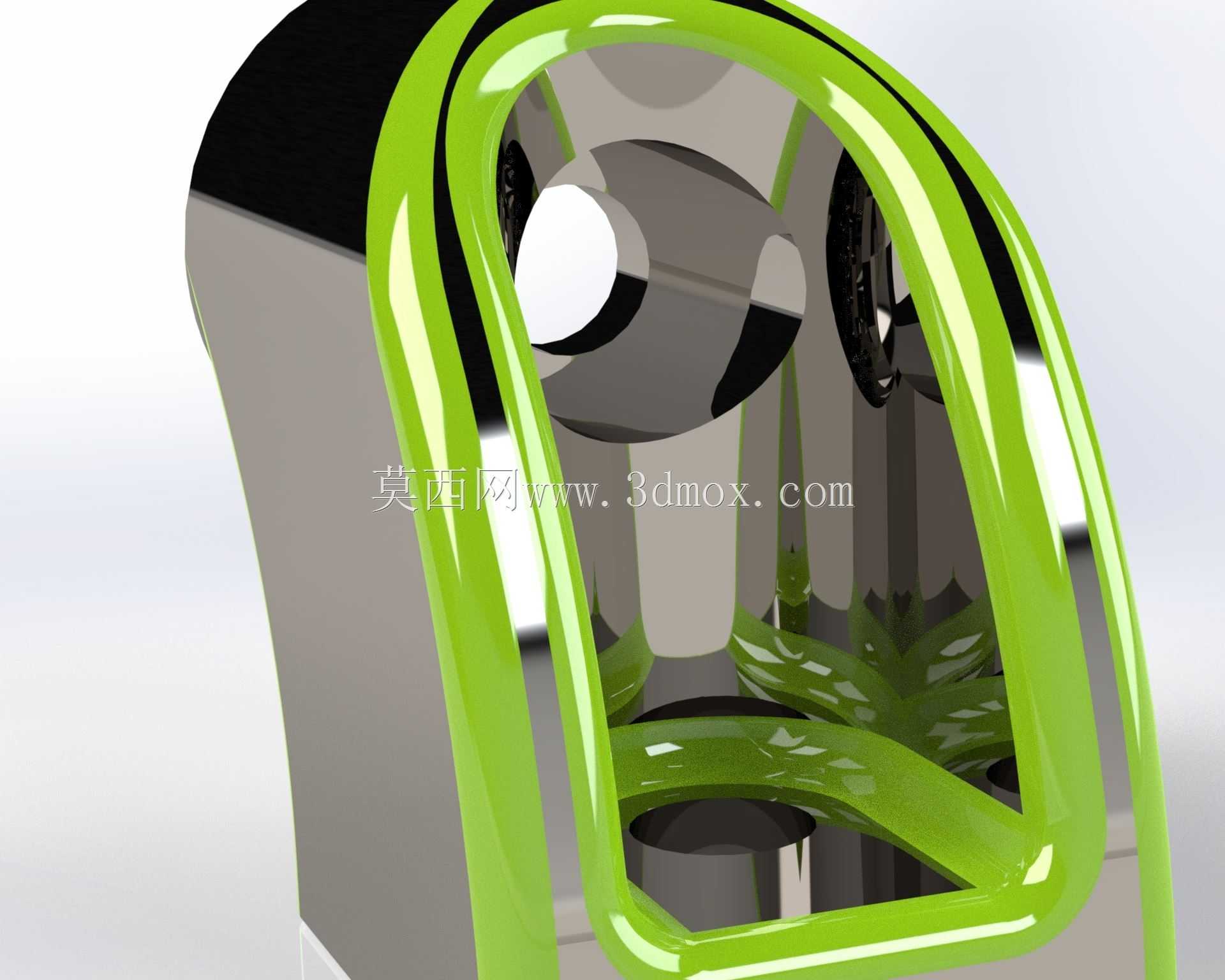

　　和管路对接的时候密封面的贴合度更高，在0.8MPa以内的常规管路压力下不会出现渗漏问题，适配绝大多数工业低压流体输送场景的检测需求。弯转位置的绿色标识条是功能区分标识，用来和同尺寸的普通管路弯头做区分，巡检人员可以快速识别出这是传感检测点位，不需要逐个查看管路标识就能定位检测工位，提升日常设备巡检的效率。整体结构没有多余的复杂异形特征，加工的时候可以采用一体成型工艺，减少拼接焊缝带来的泄漏风险，同时批量生产的时候良率更高，加工成本也能得到有效控制。安装时需要注意对接端面的密封圈要完全卡入密封槽内，锁入固定螺丝的时候要对角均匀施力，避免壳体因为单侧受力过大出现对接面倾斜，导致密封失效或者接口错位的问题。
