带侧孔圆盘式传感安装基座结构

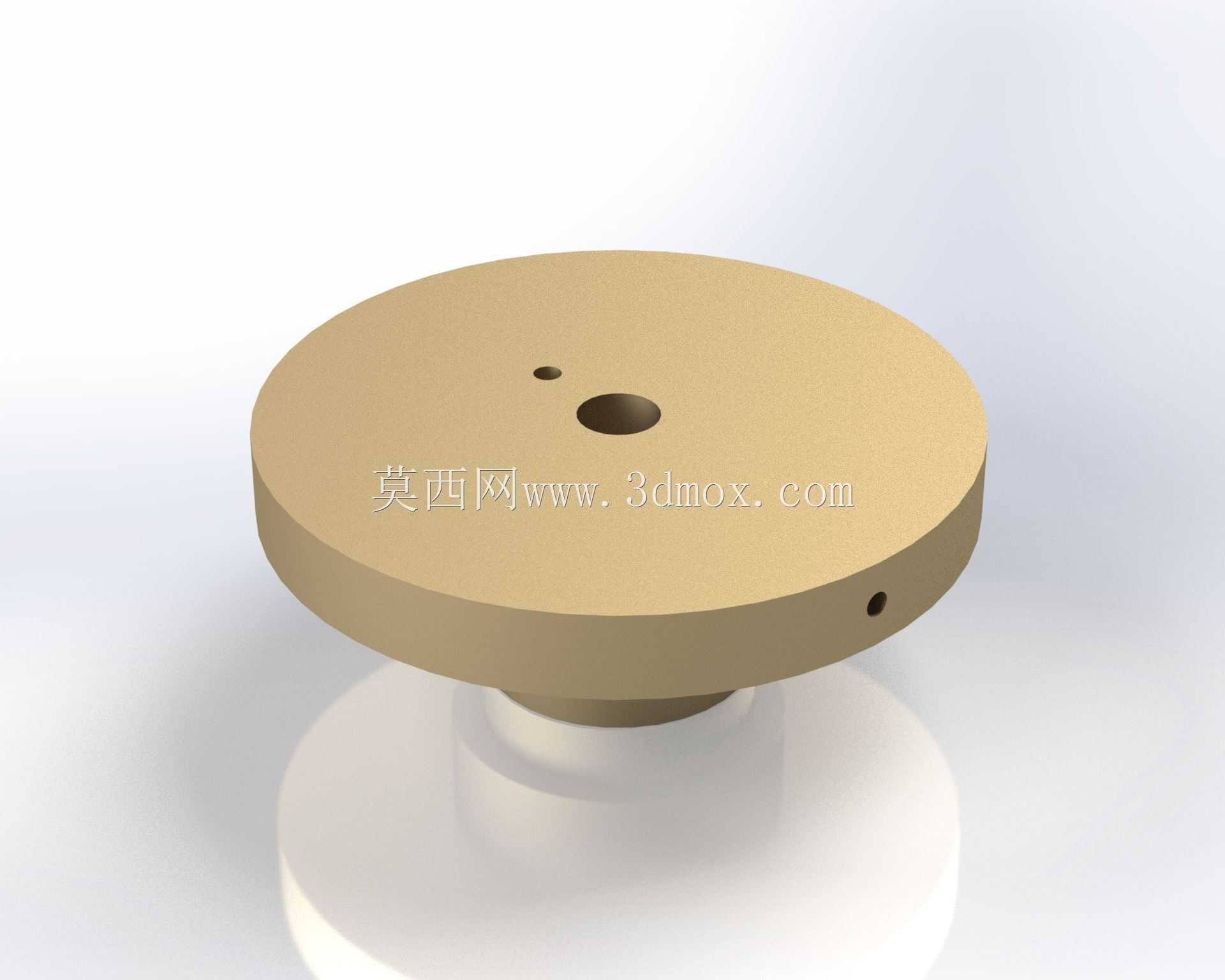

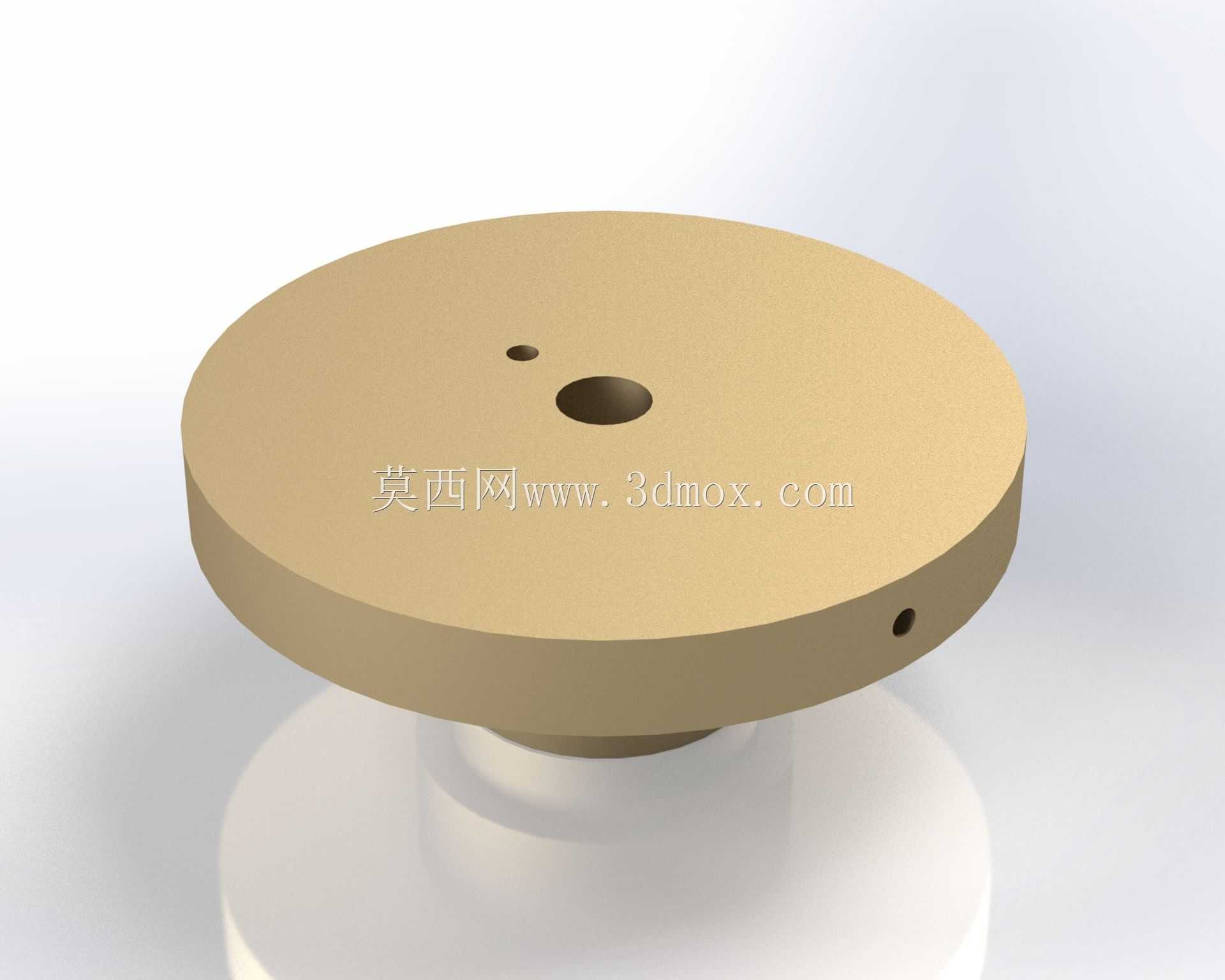

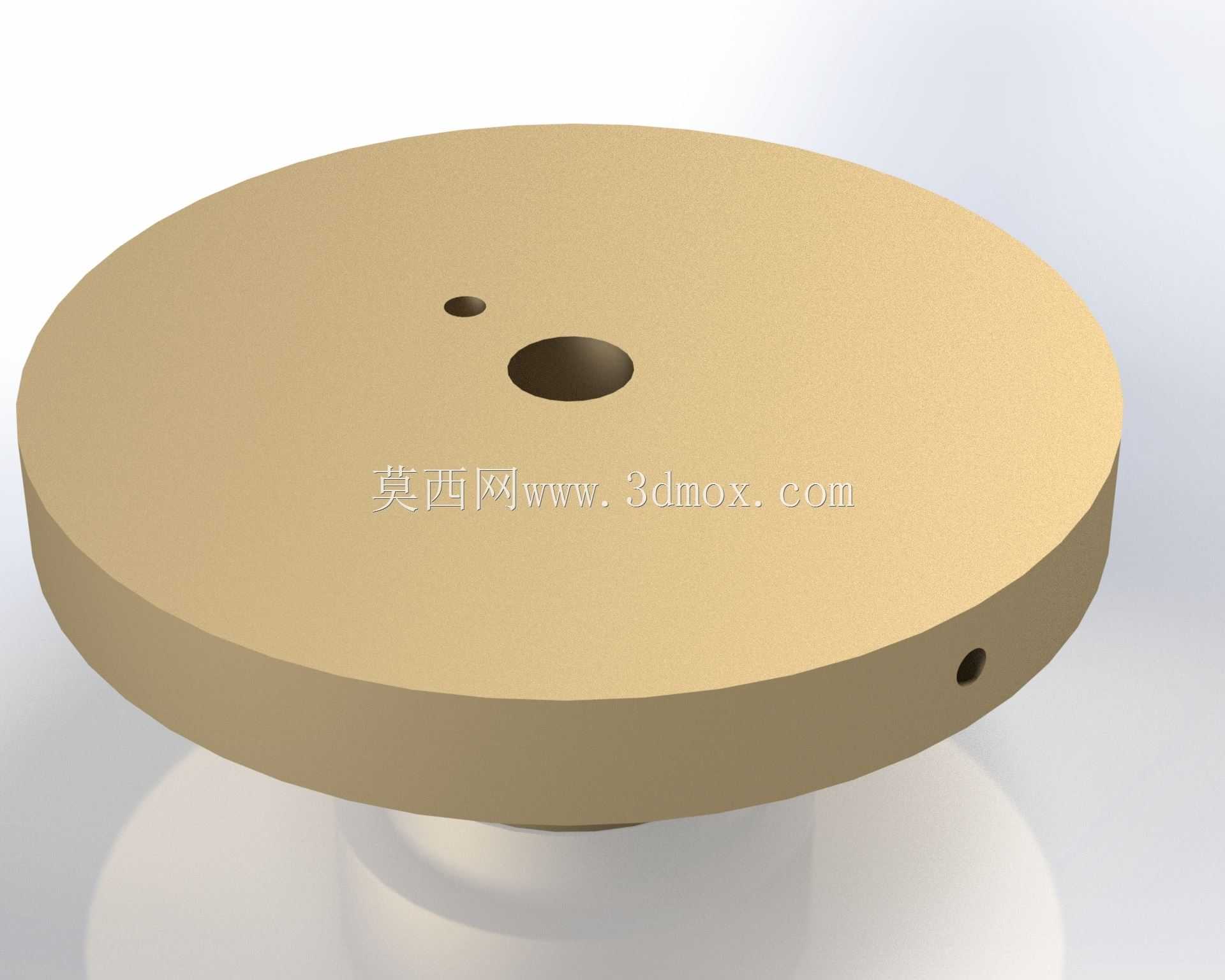

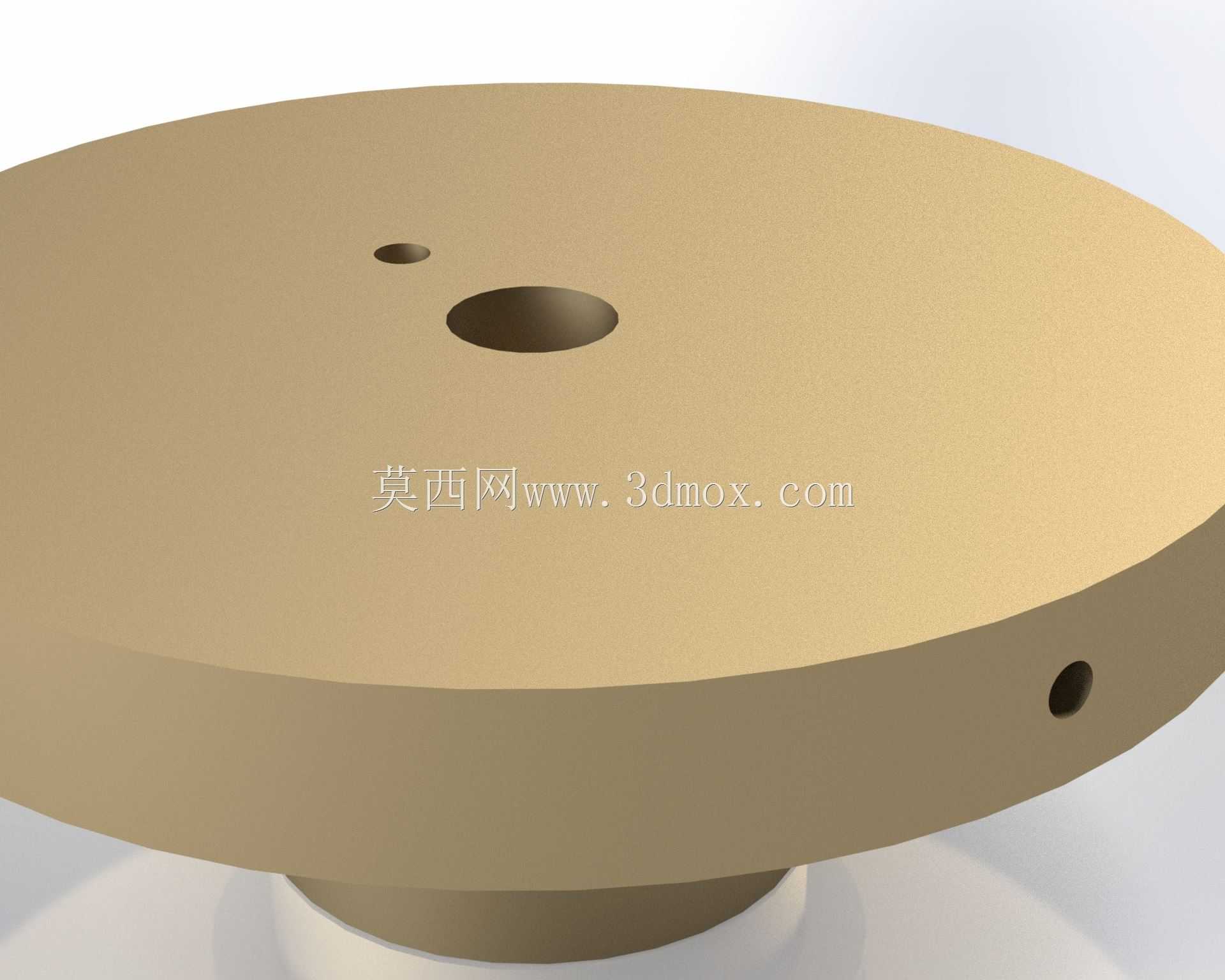

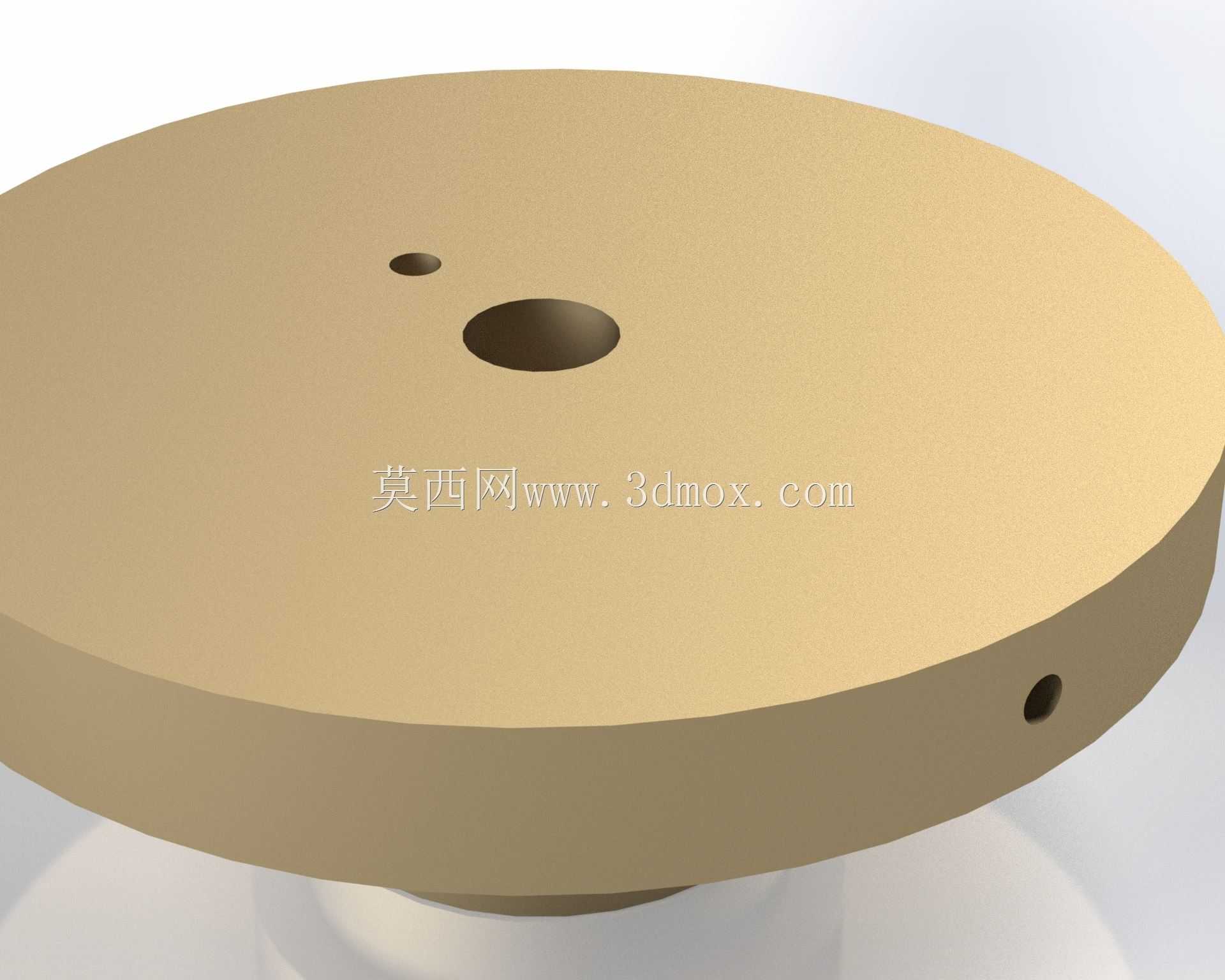

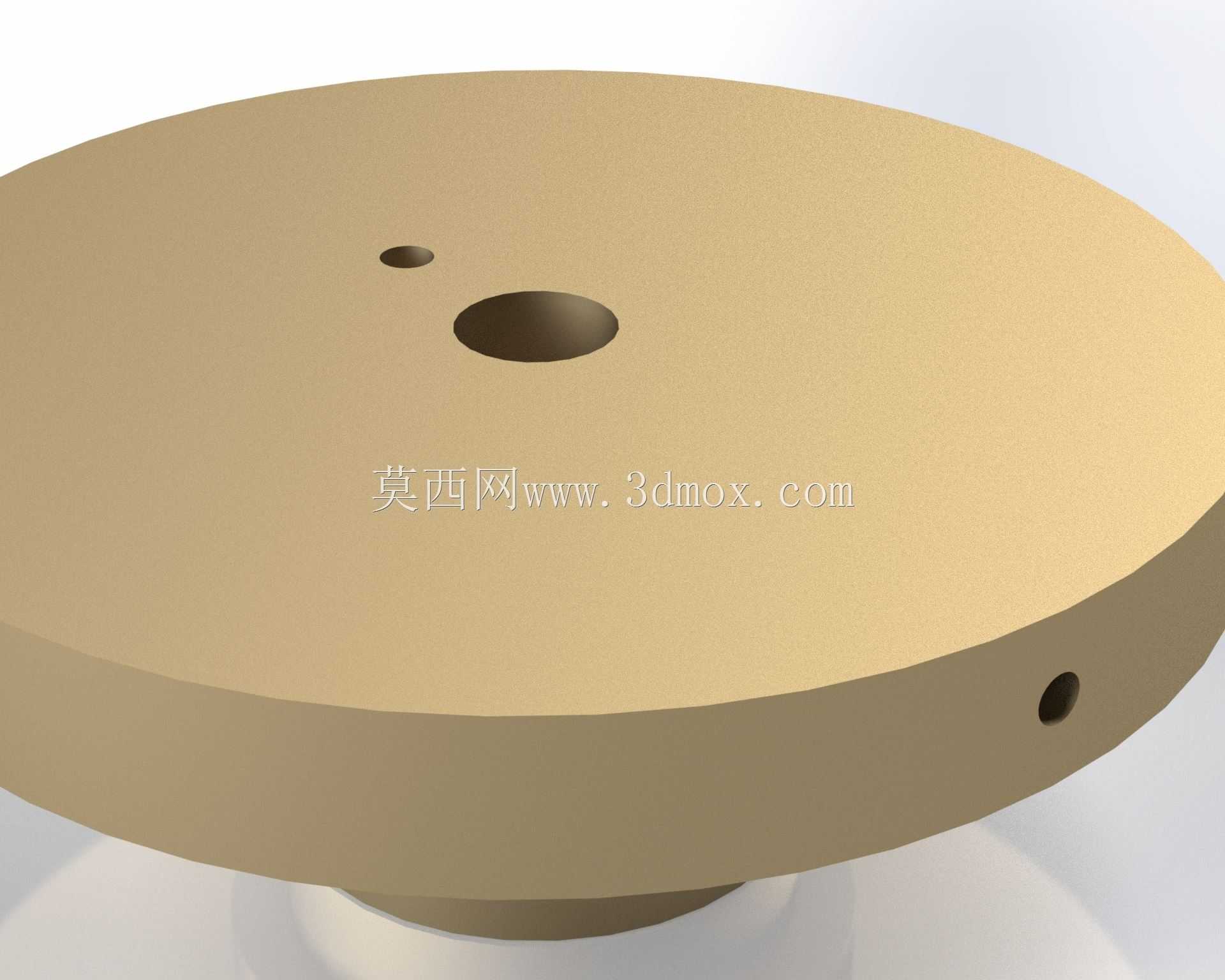

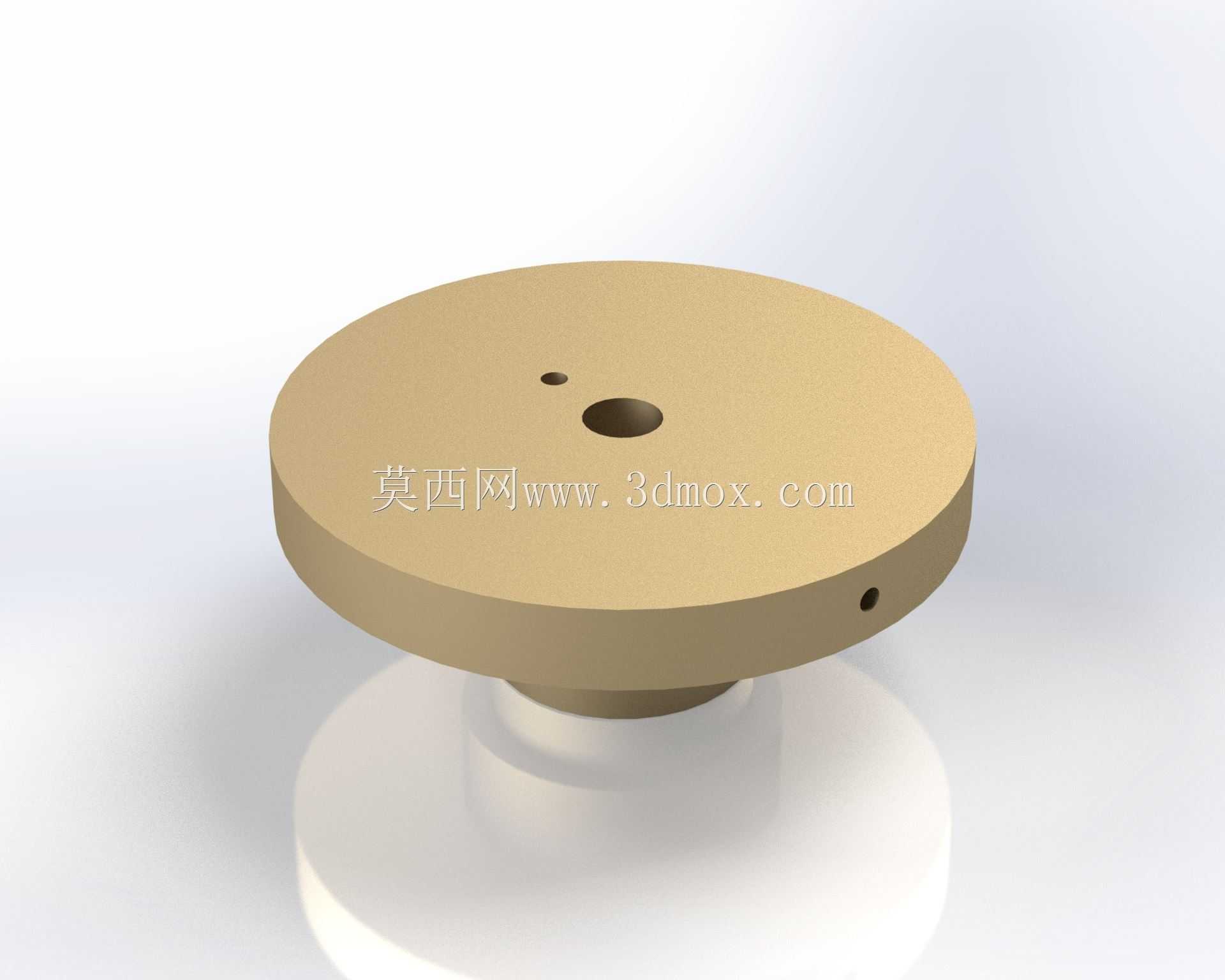

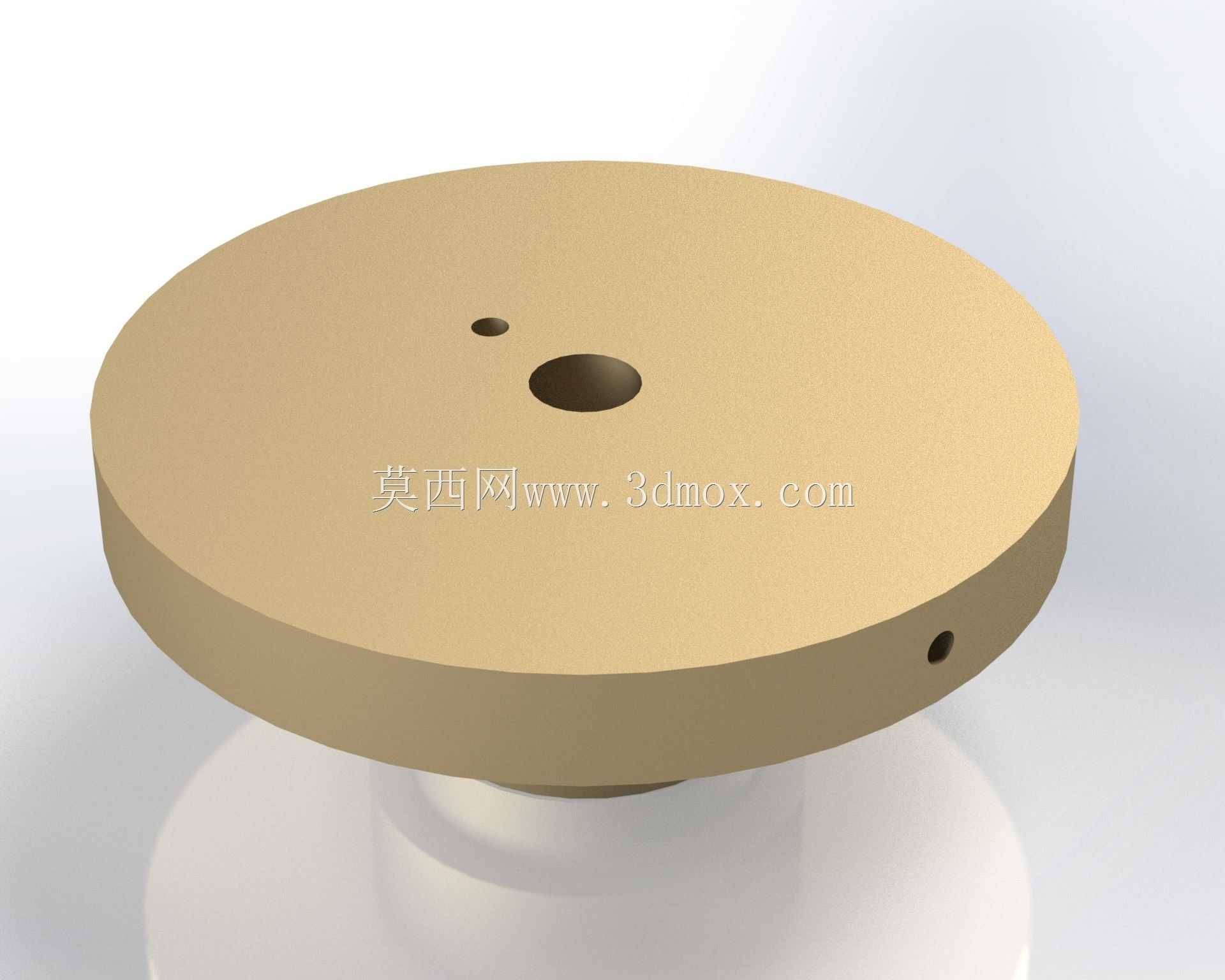

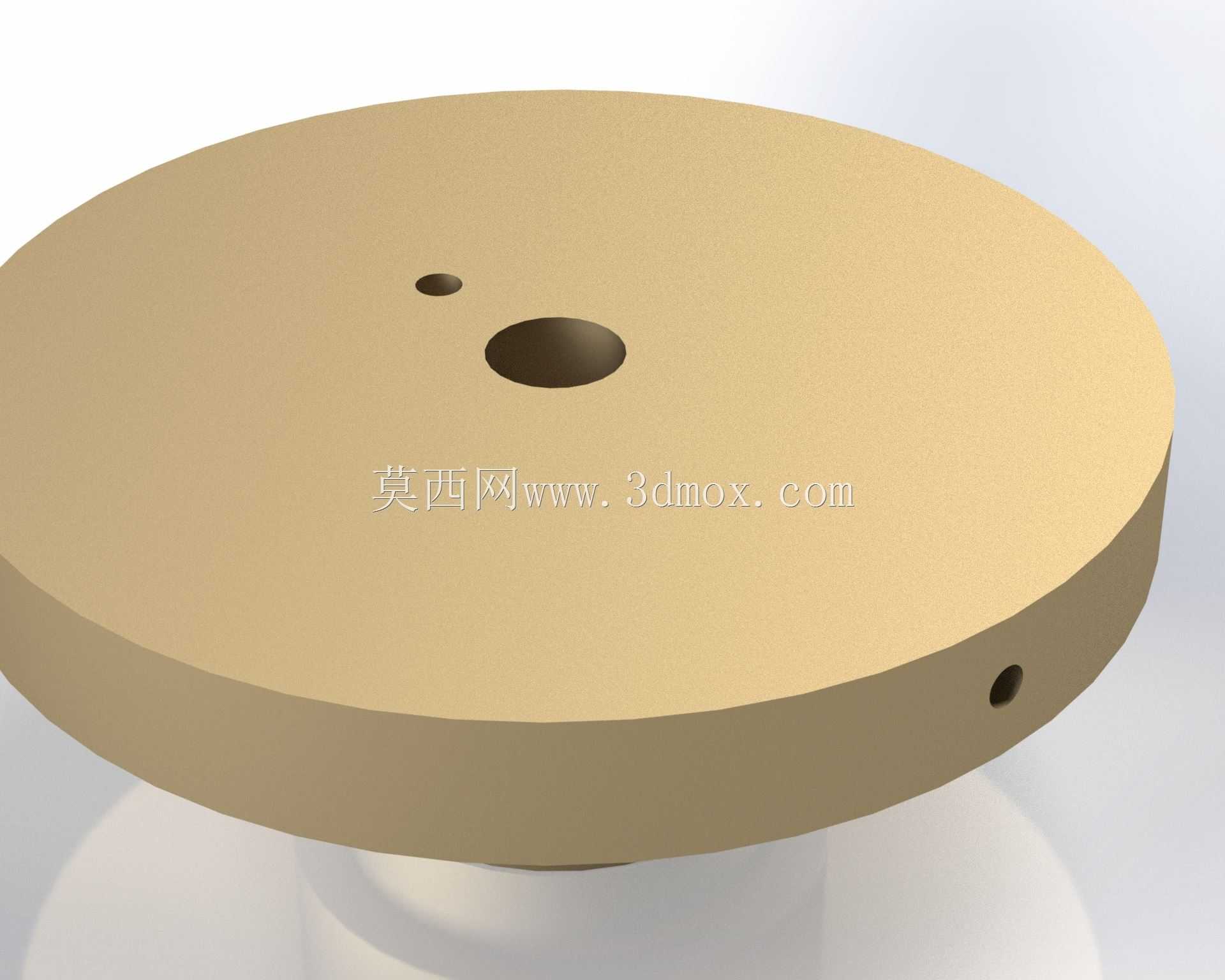

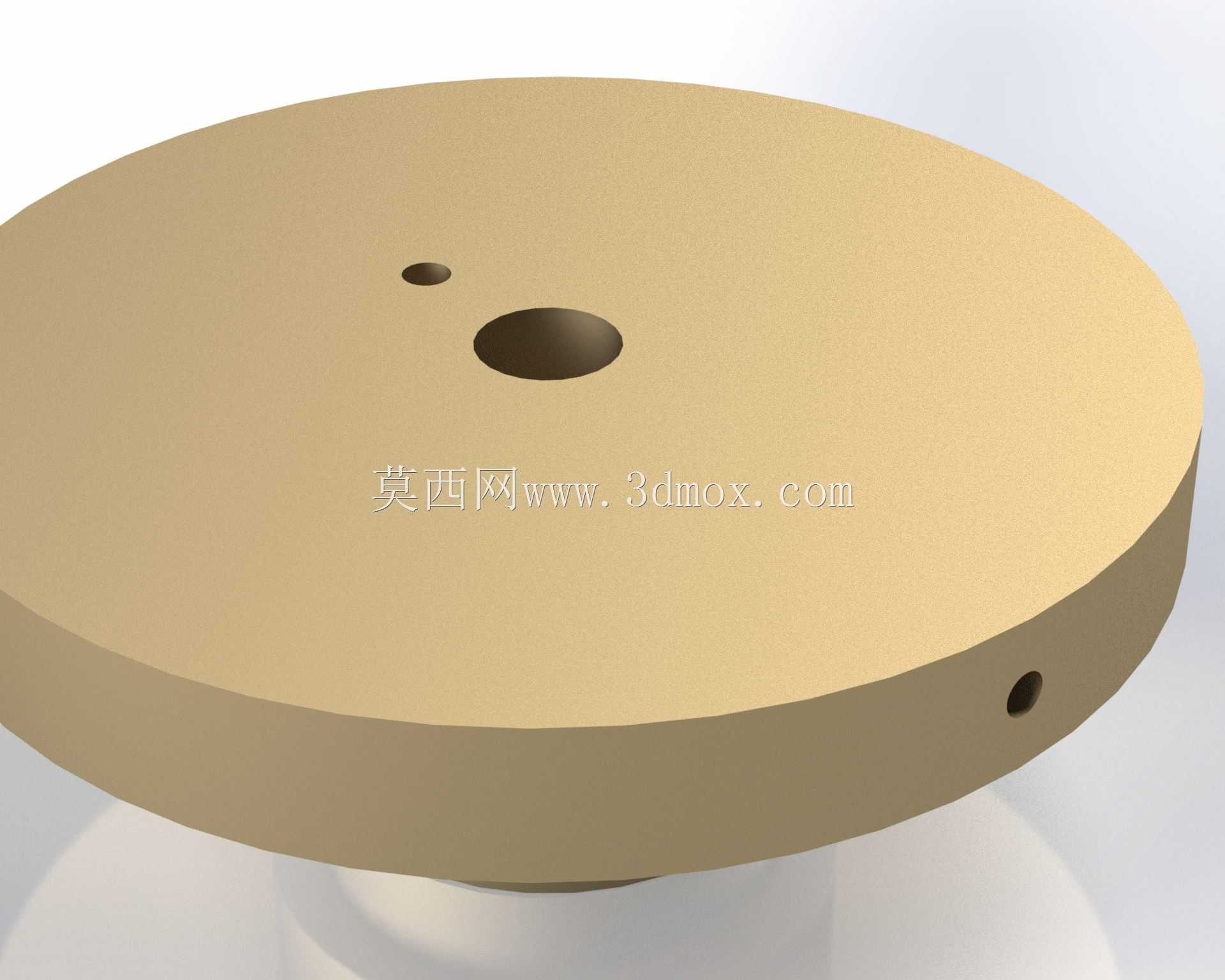

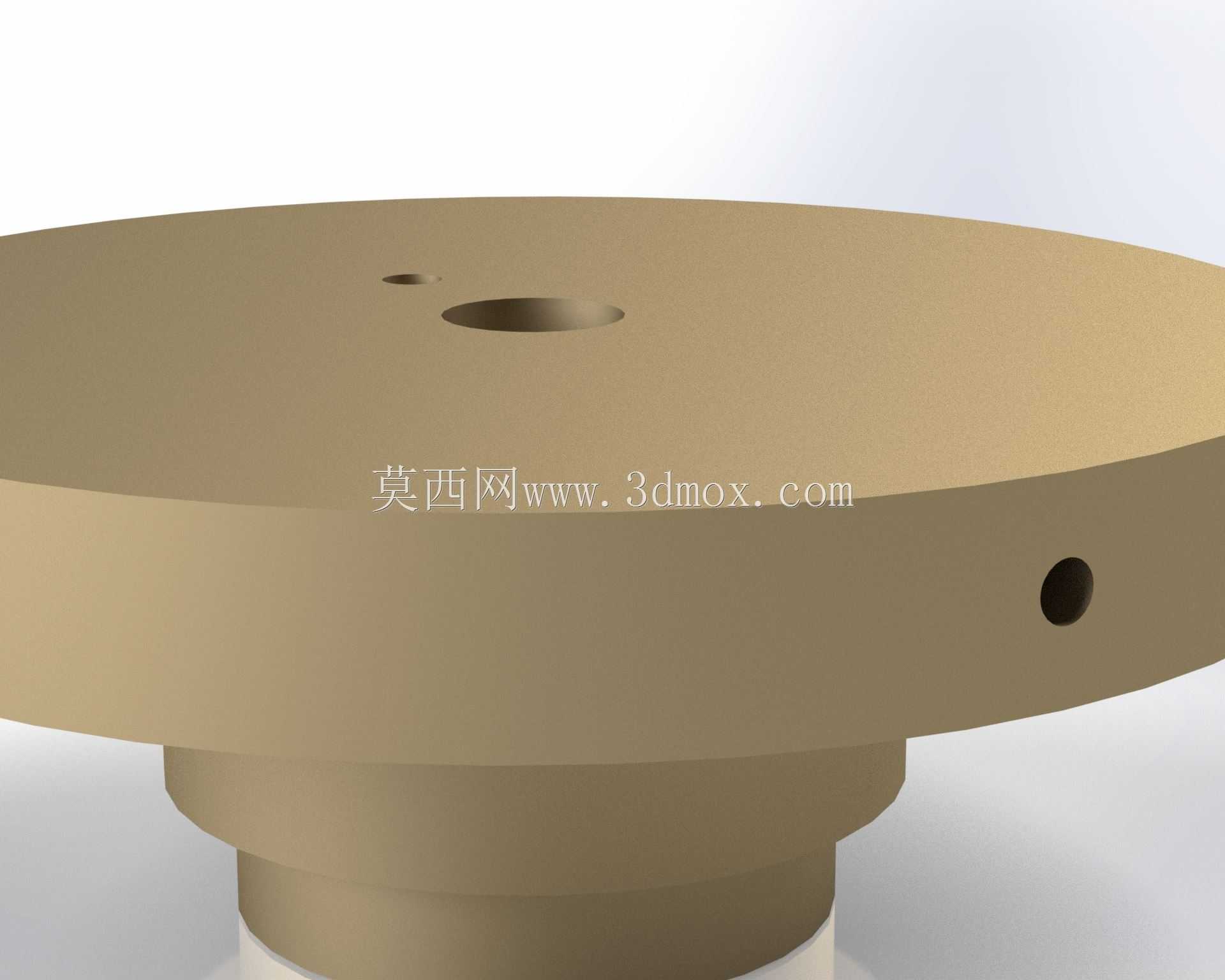

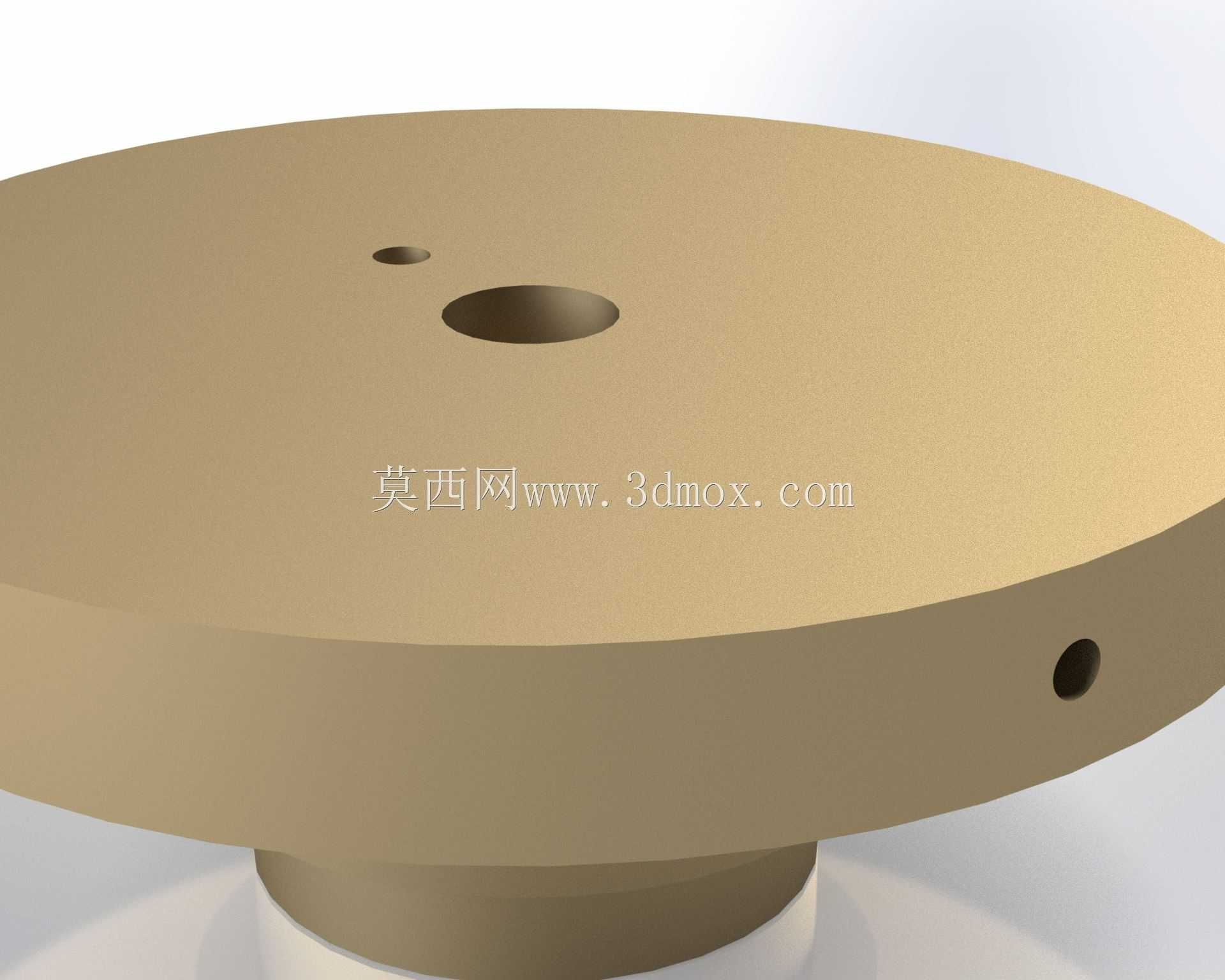

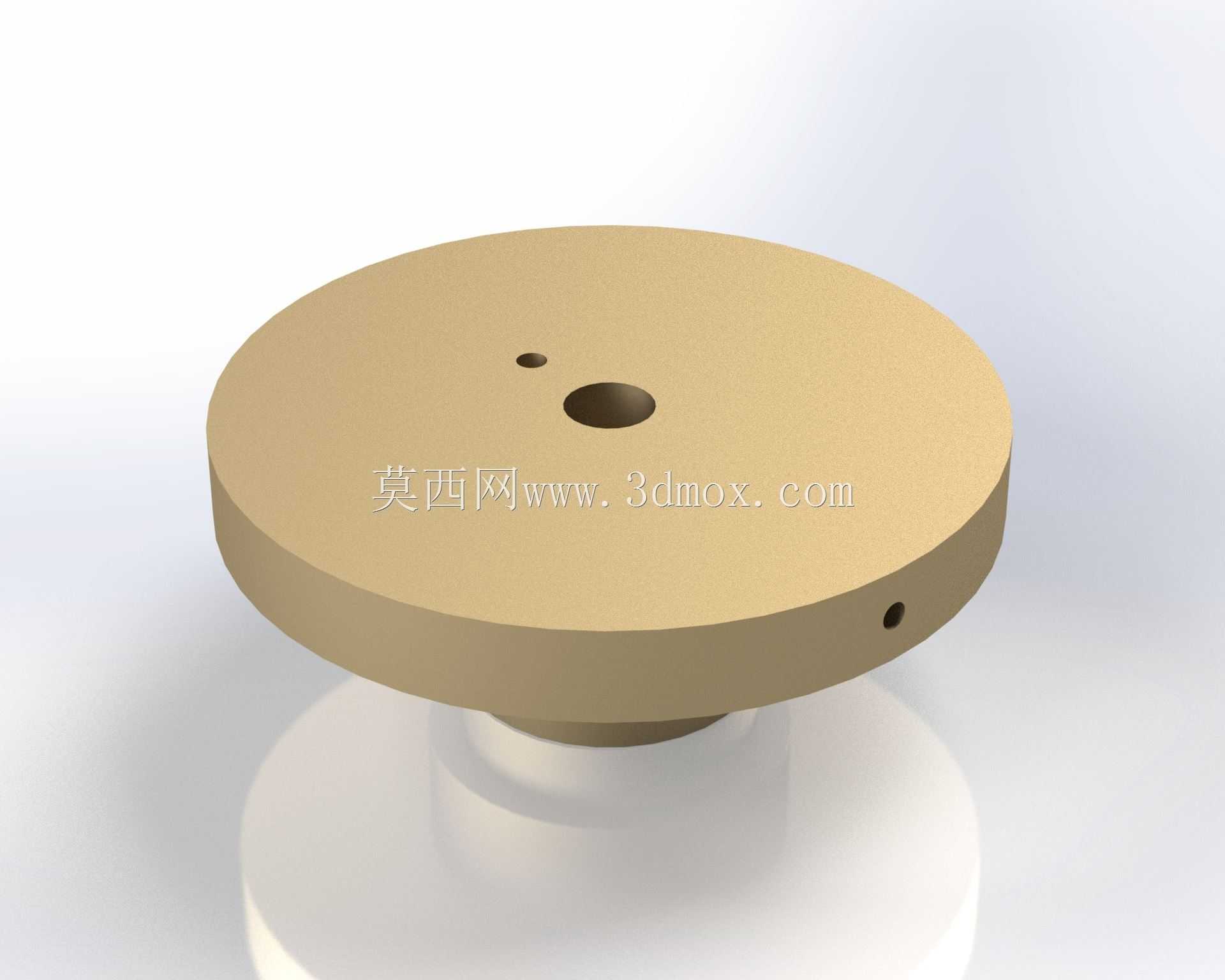

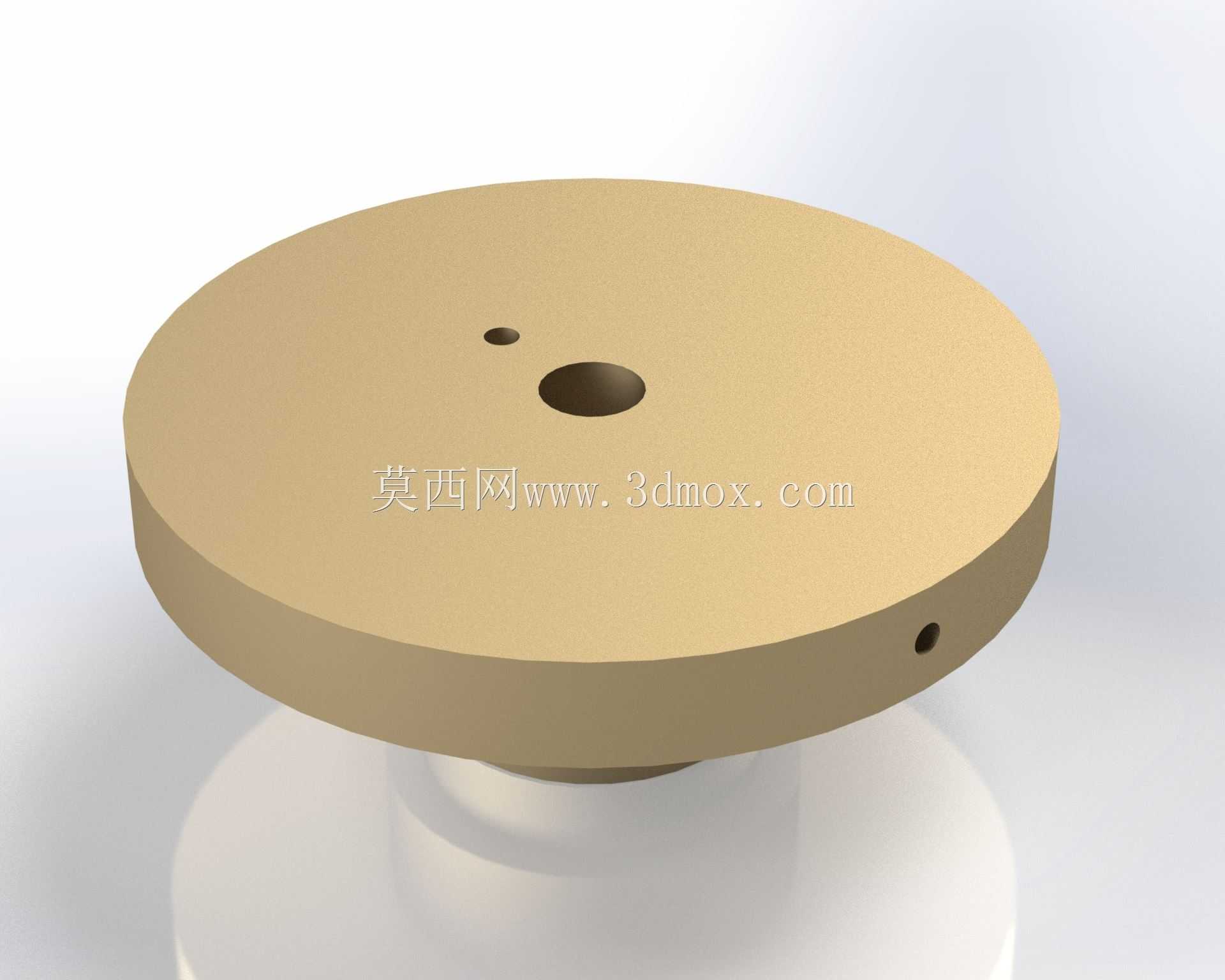

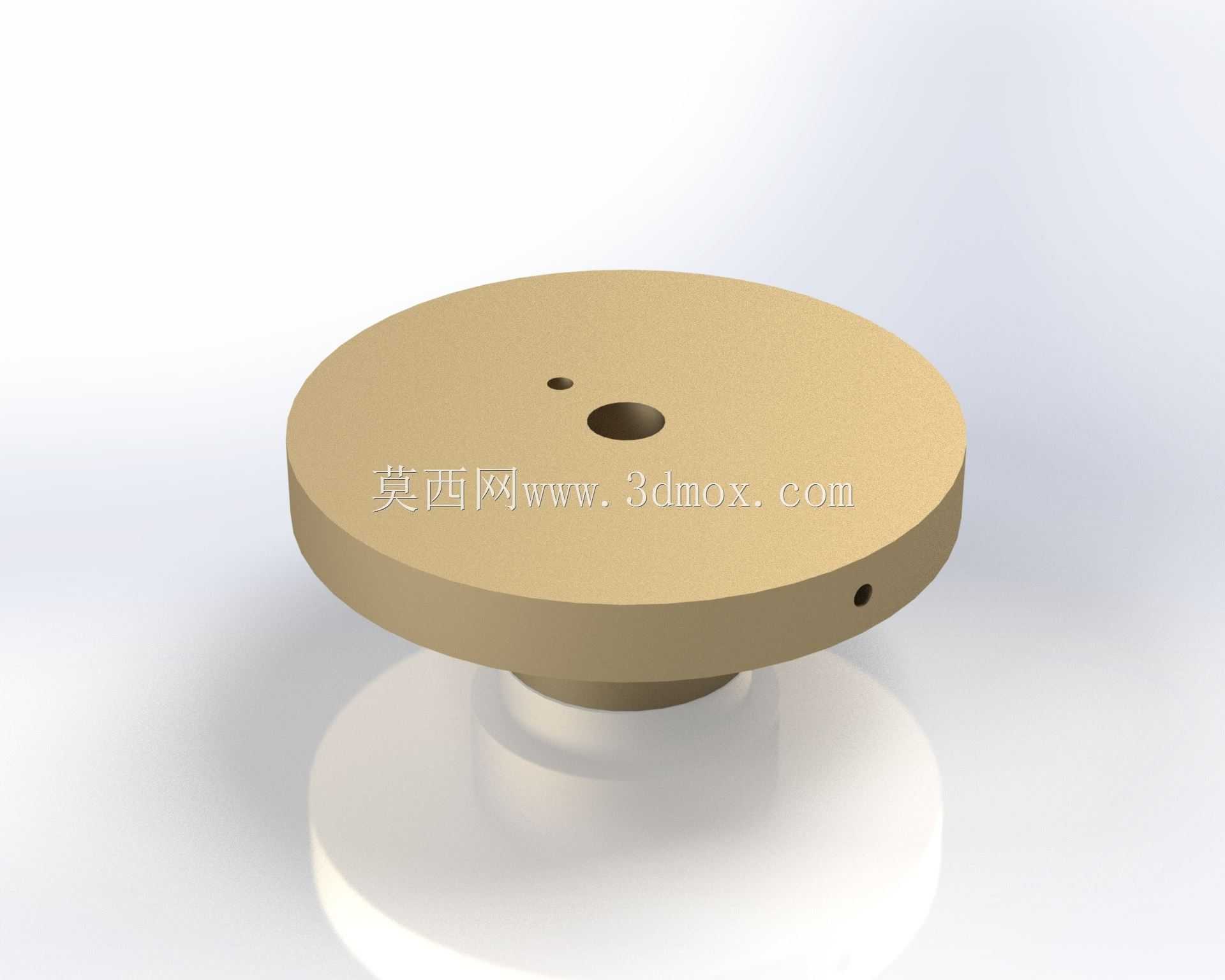

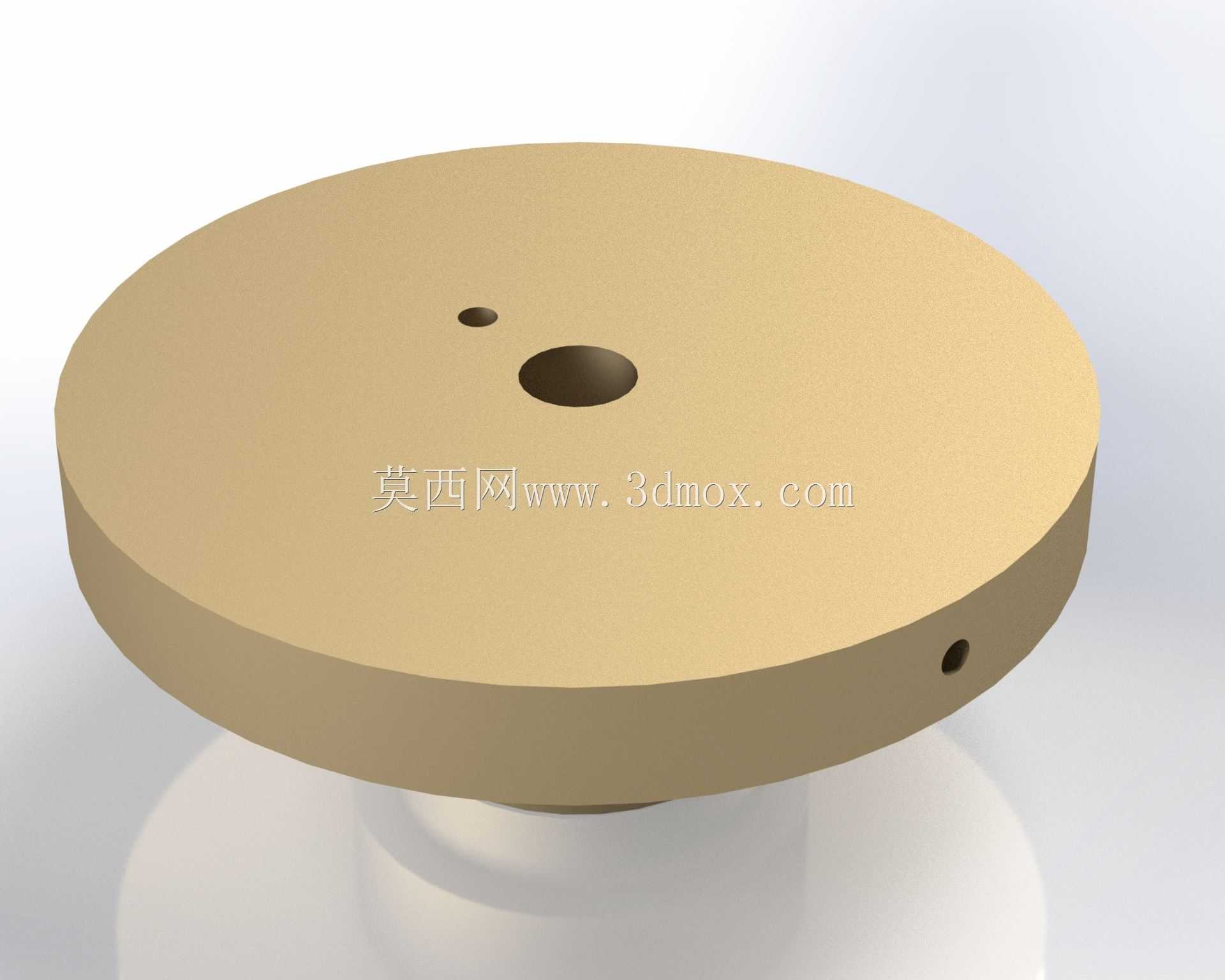

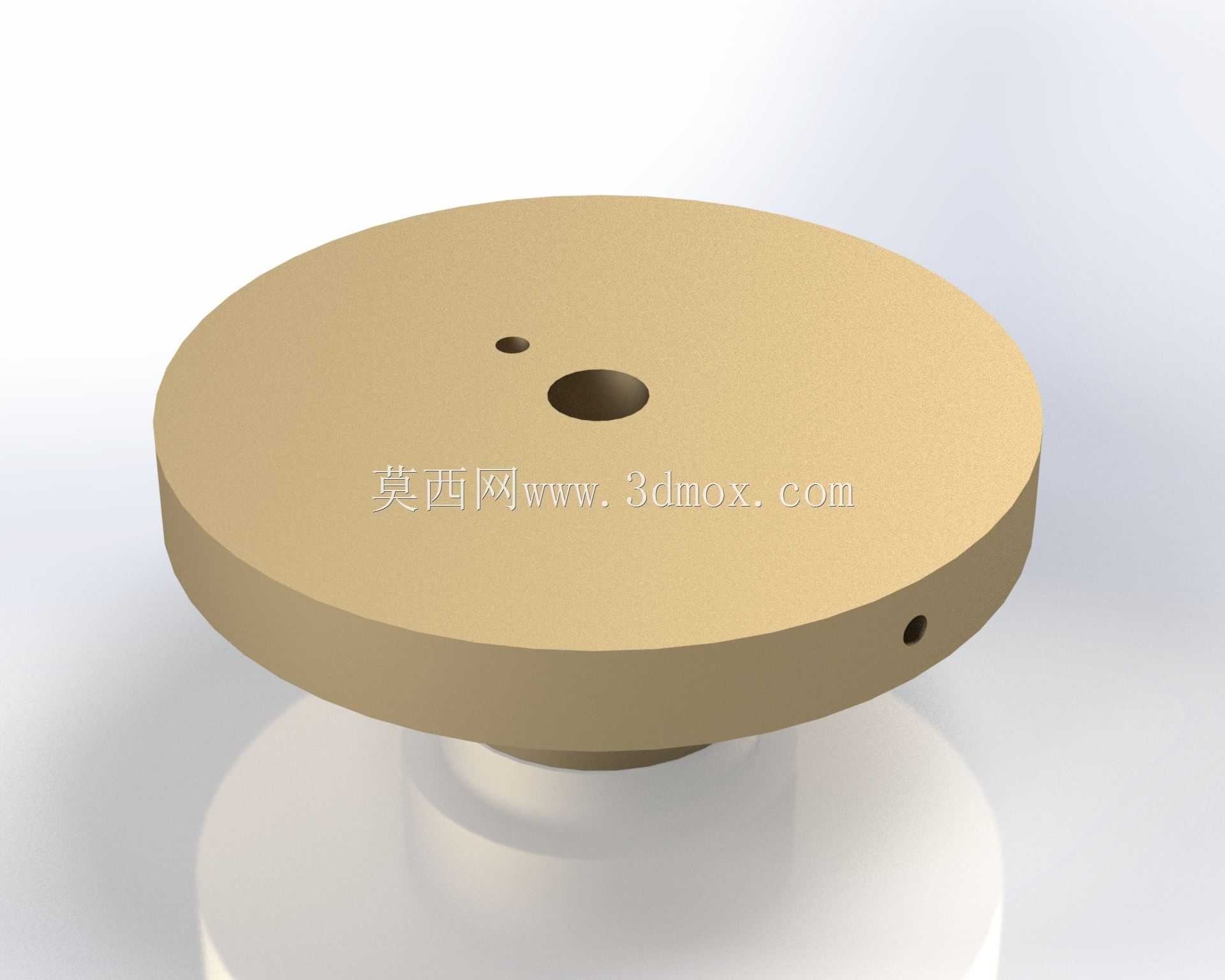

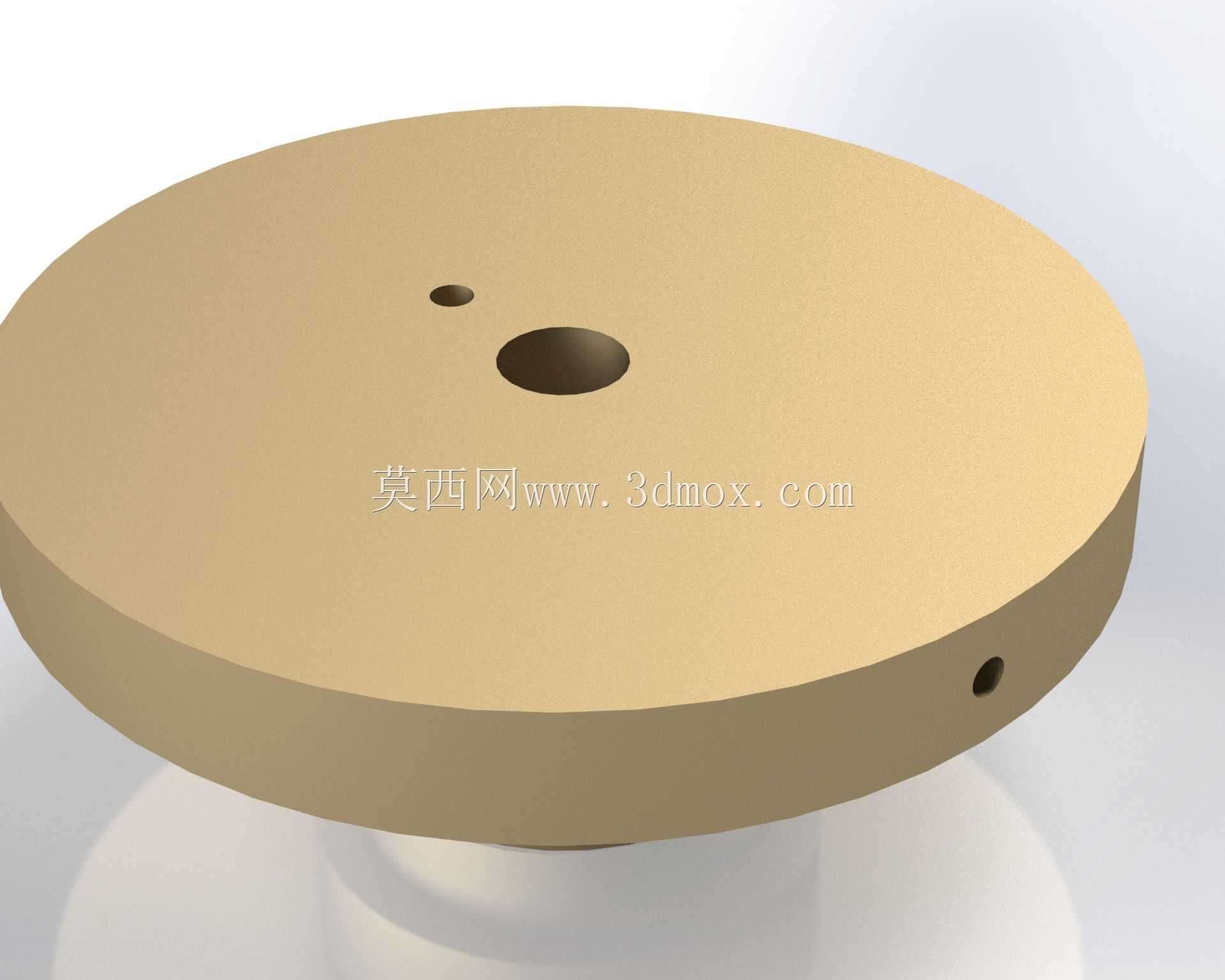

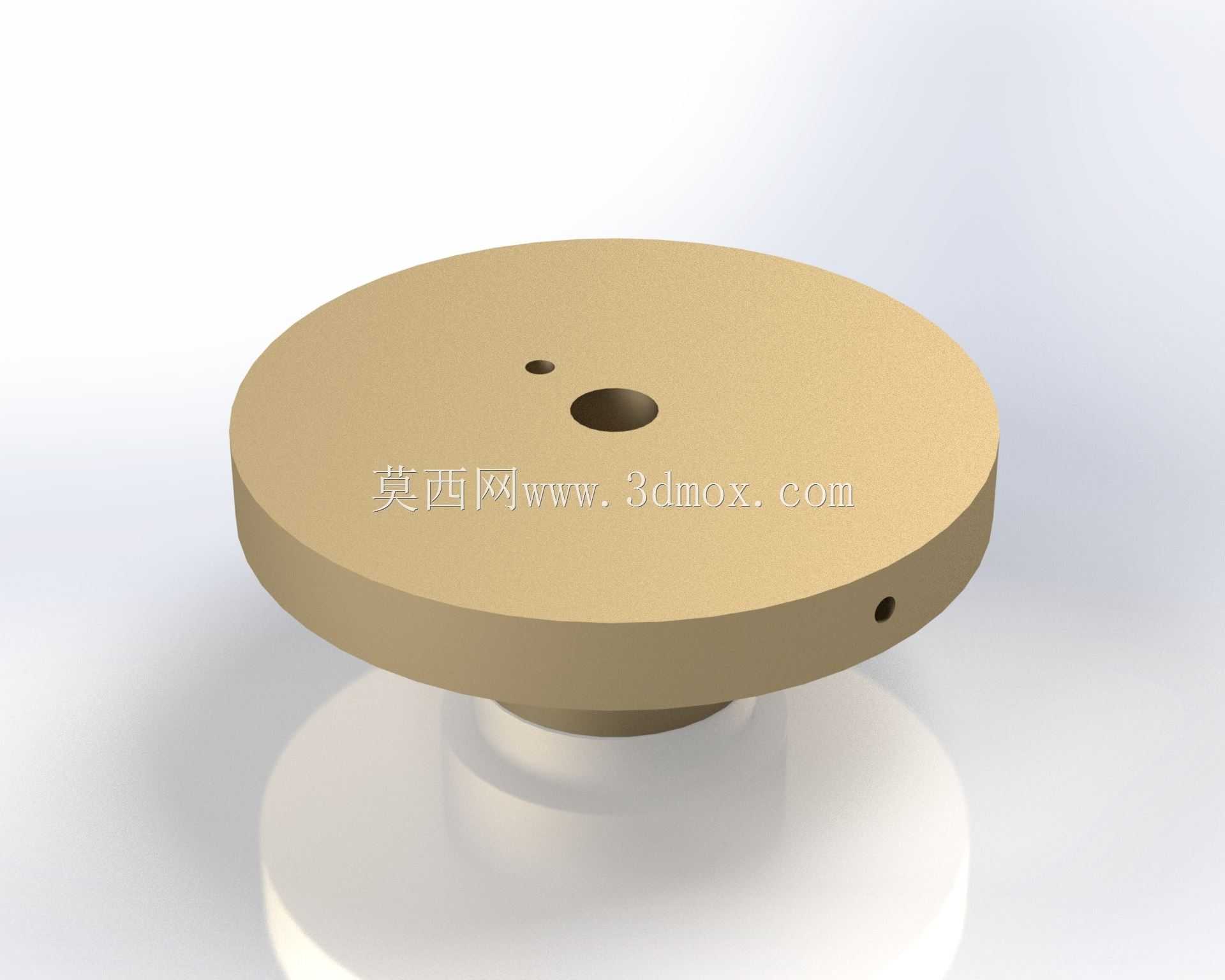

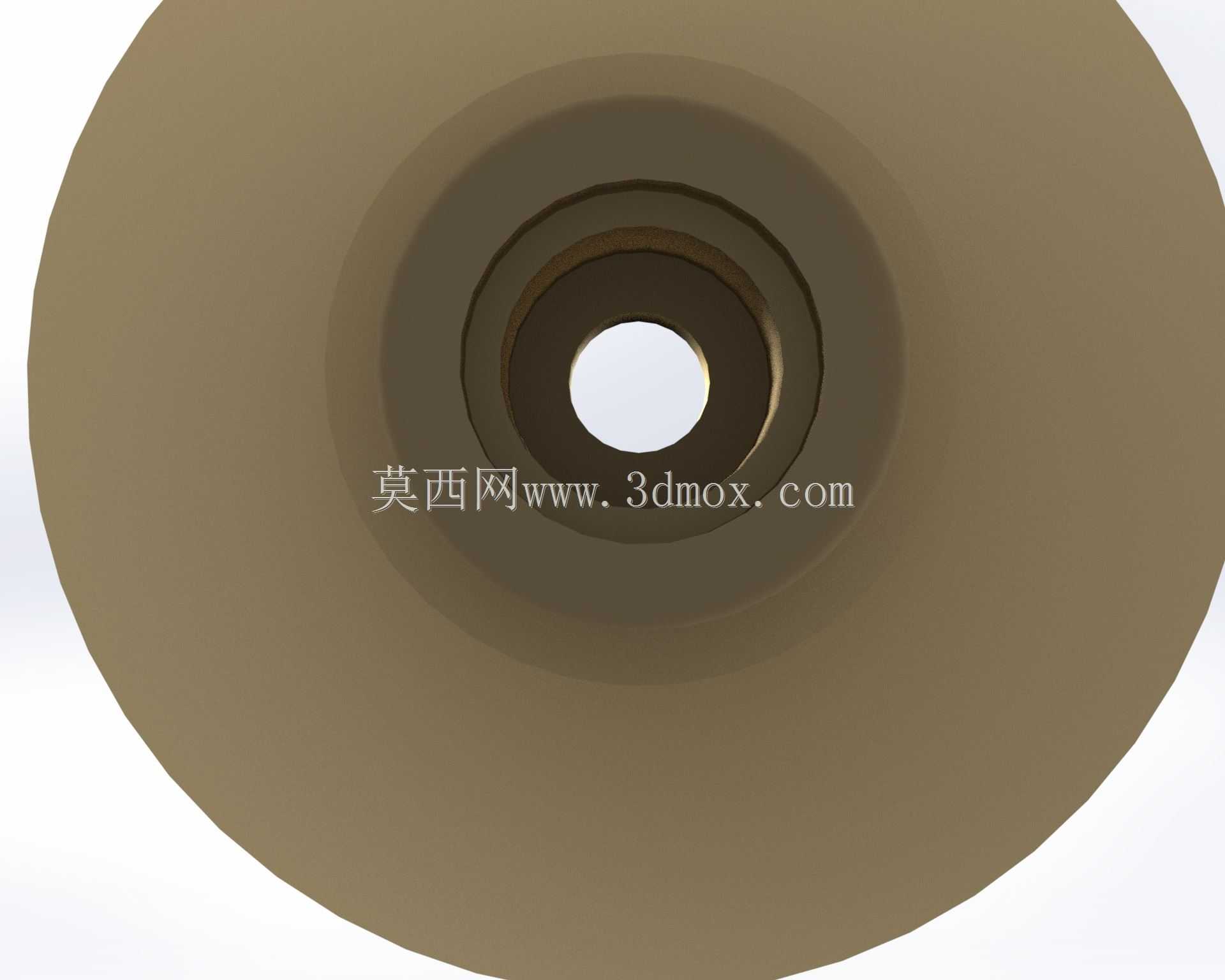

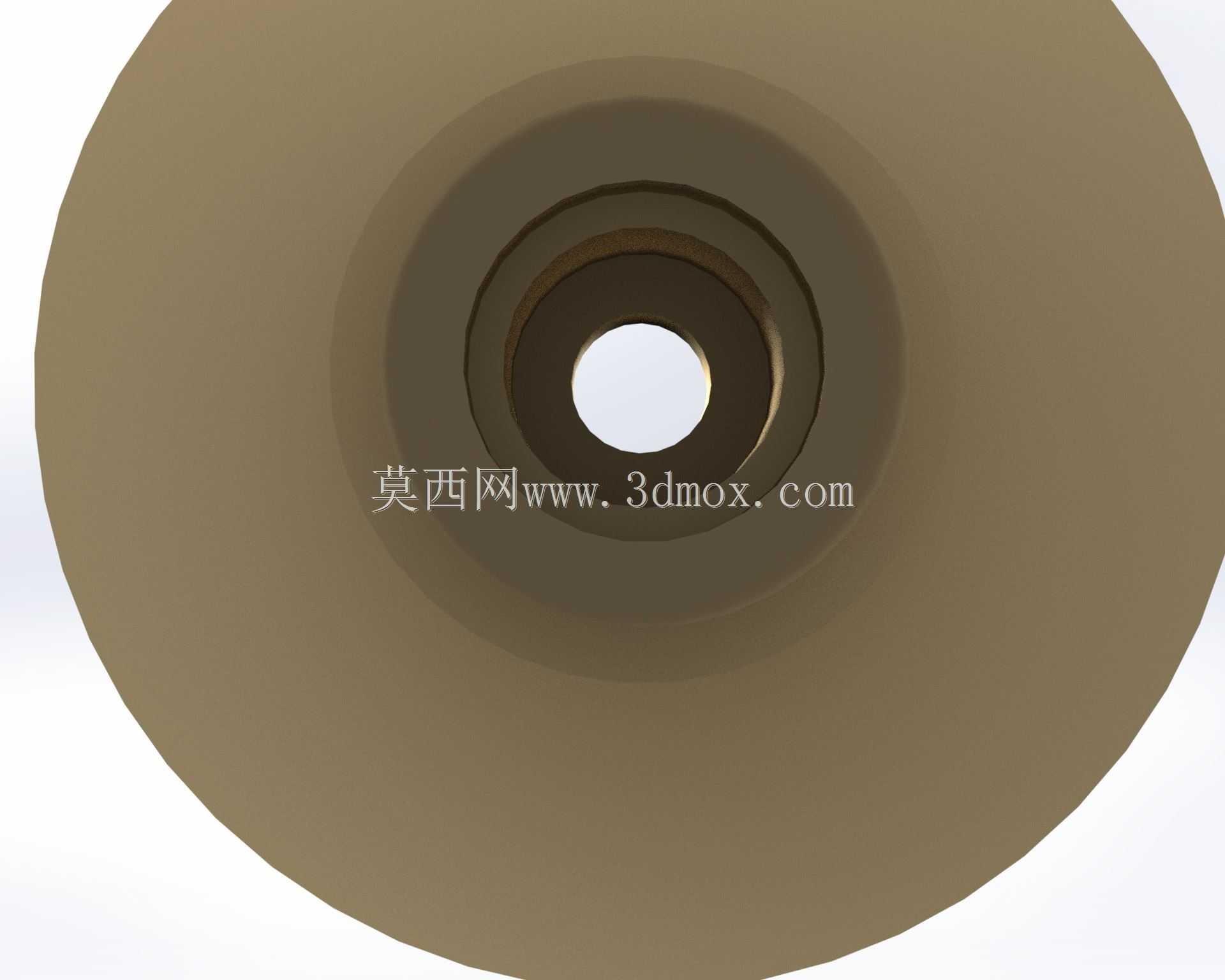

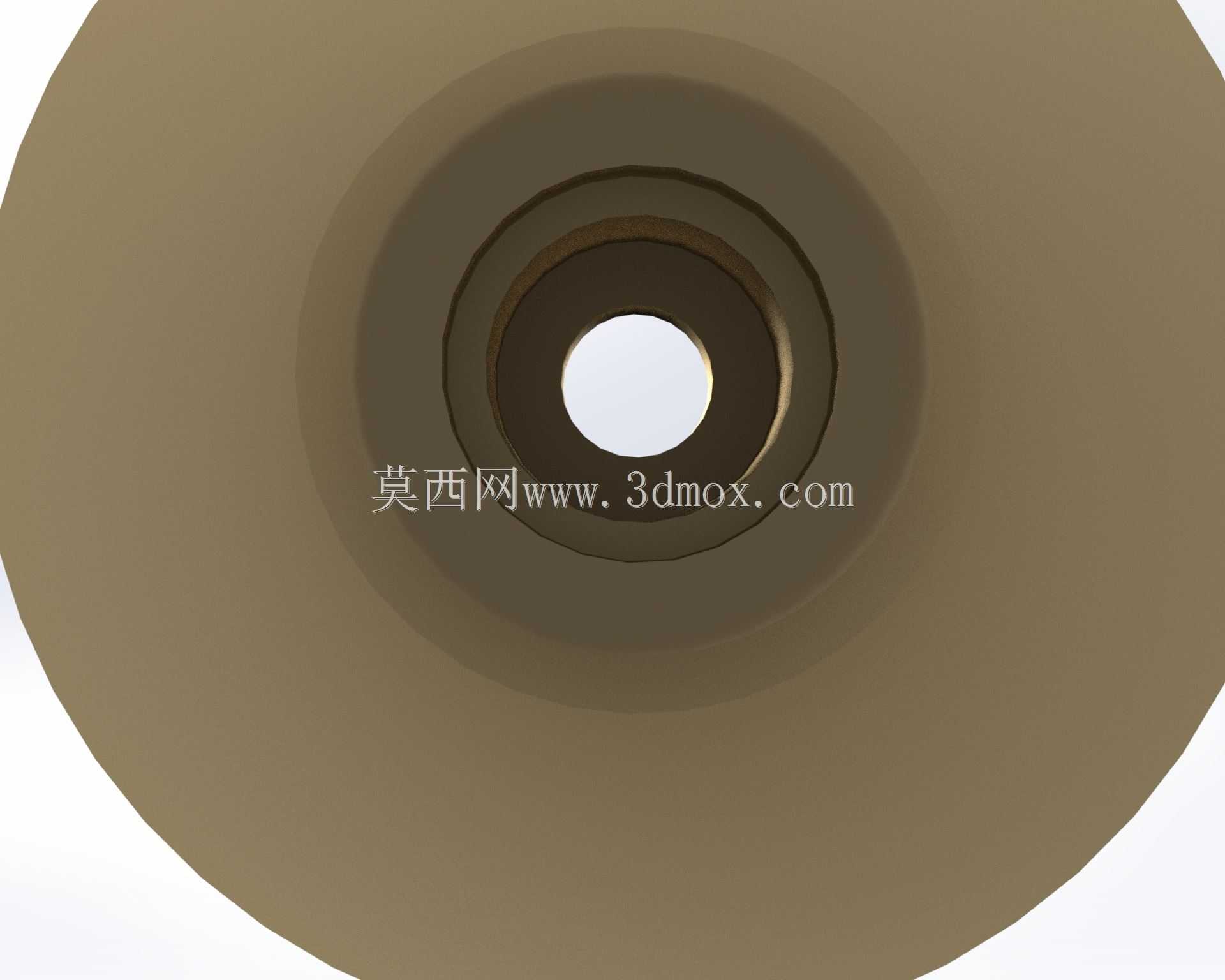

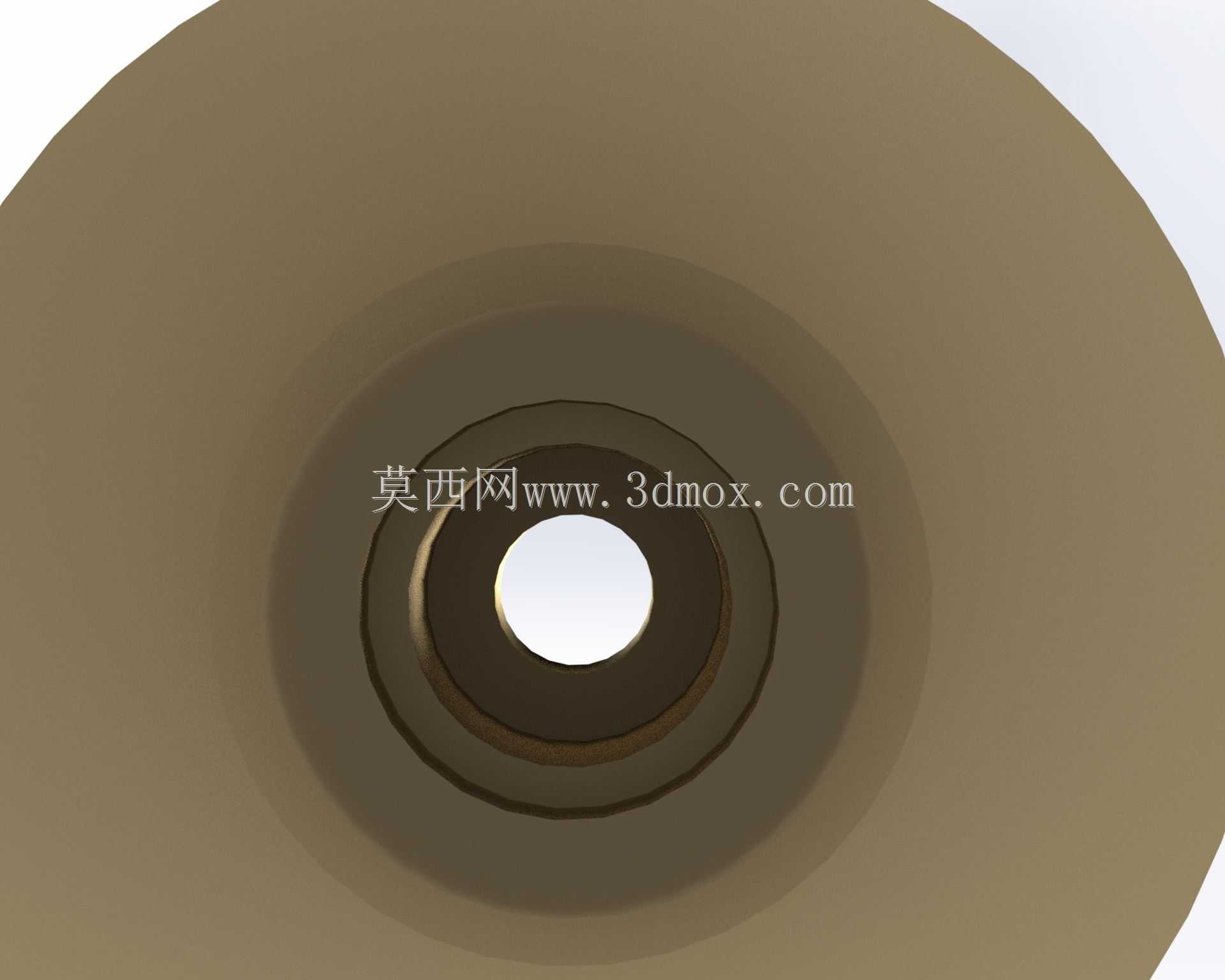

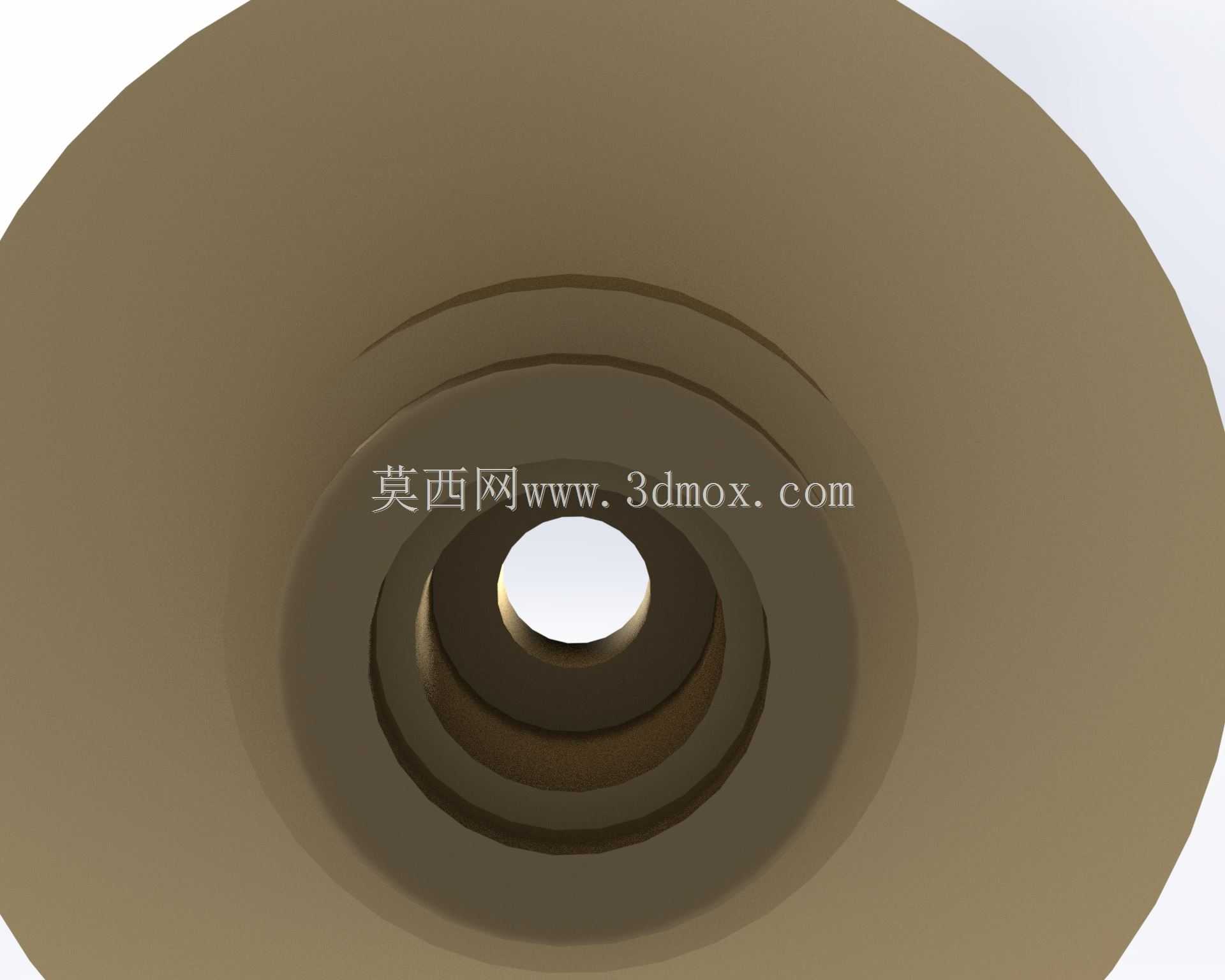

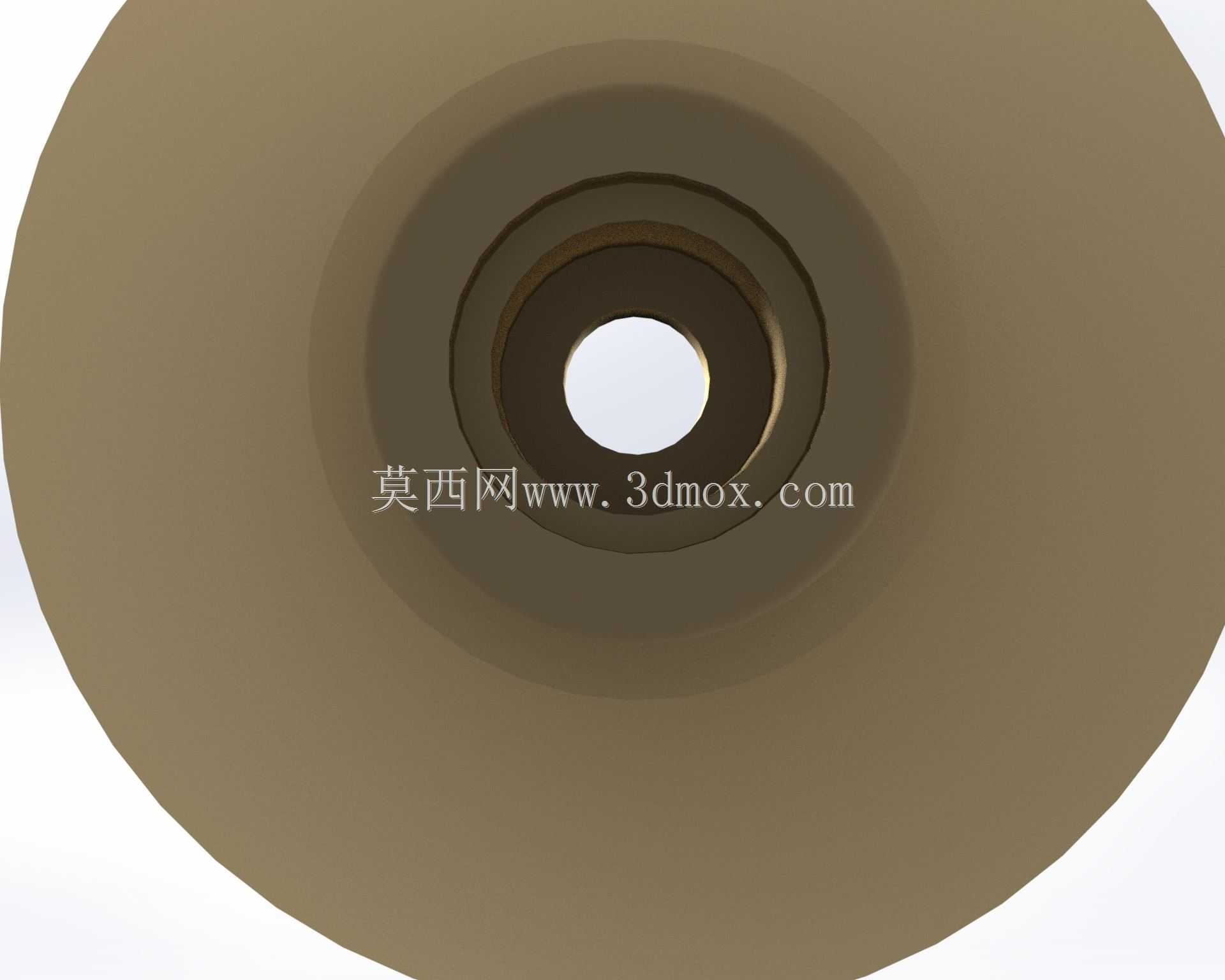

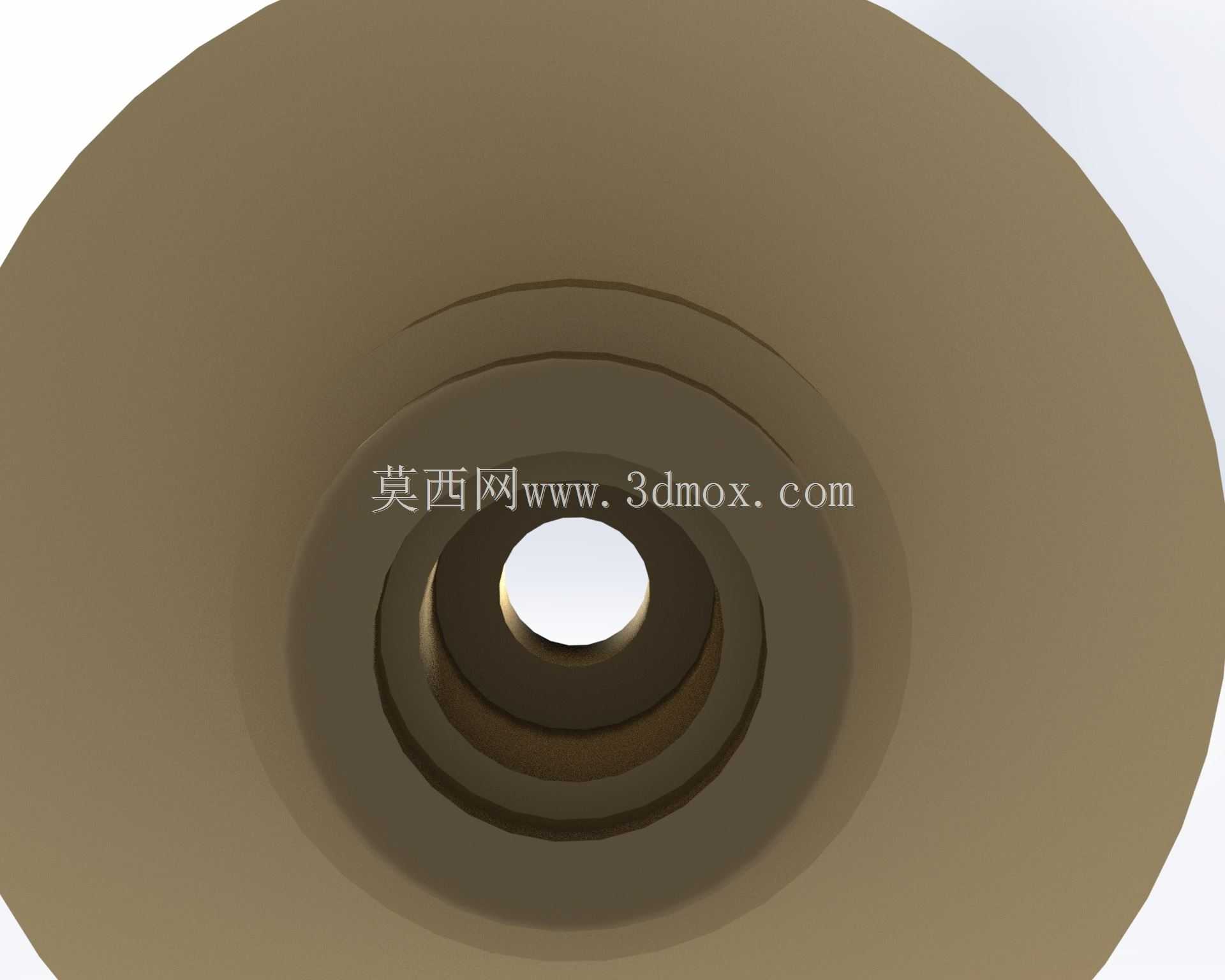

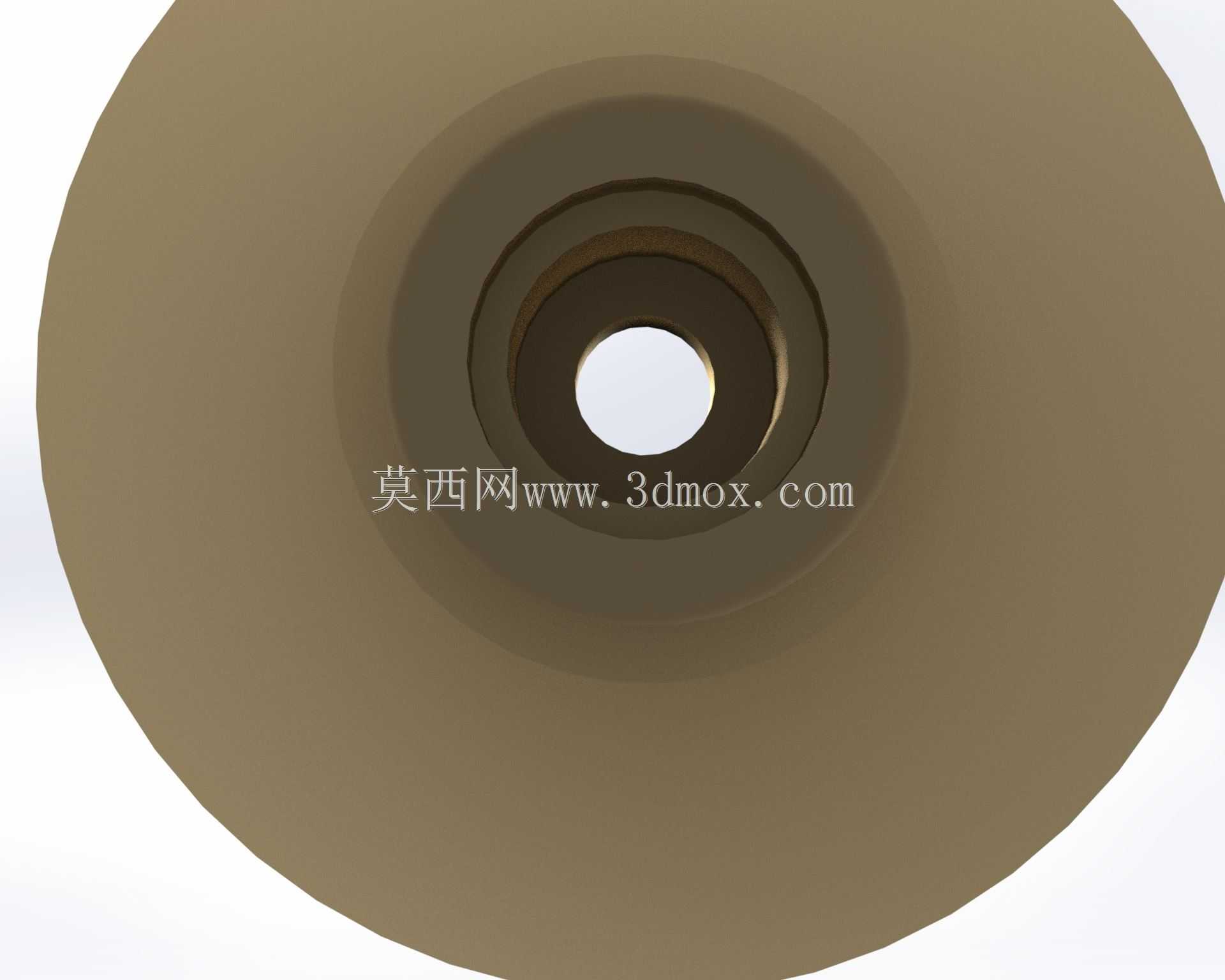

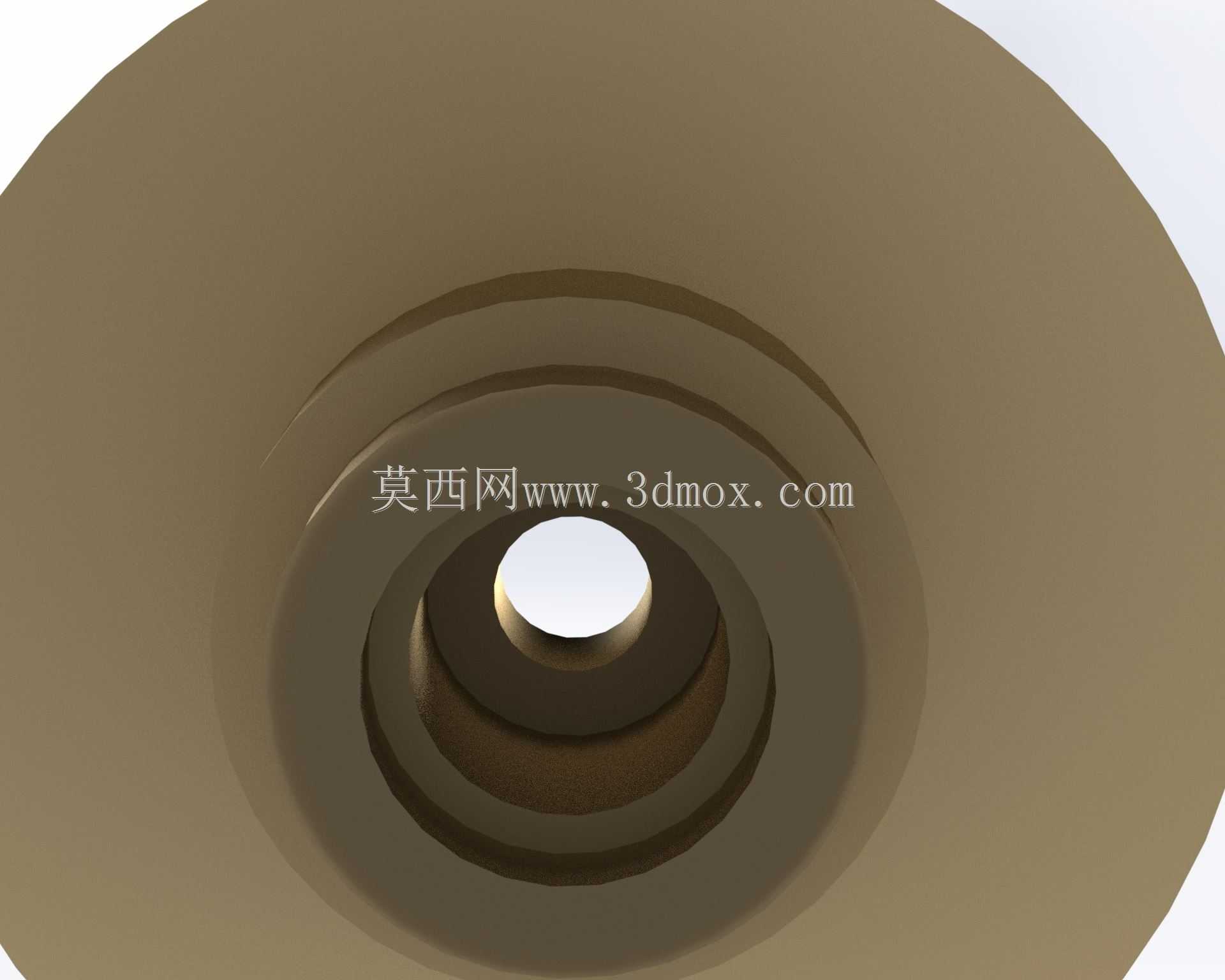

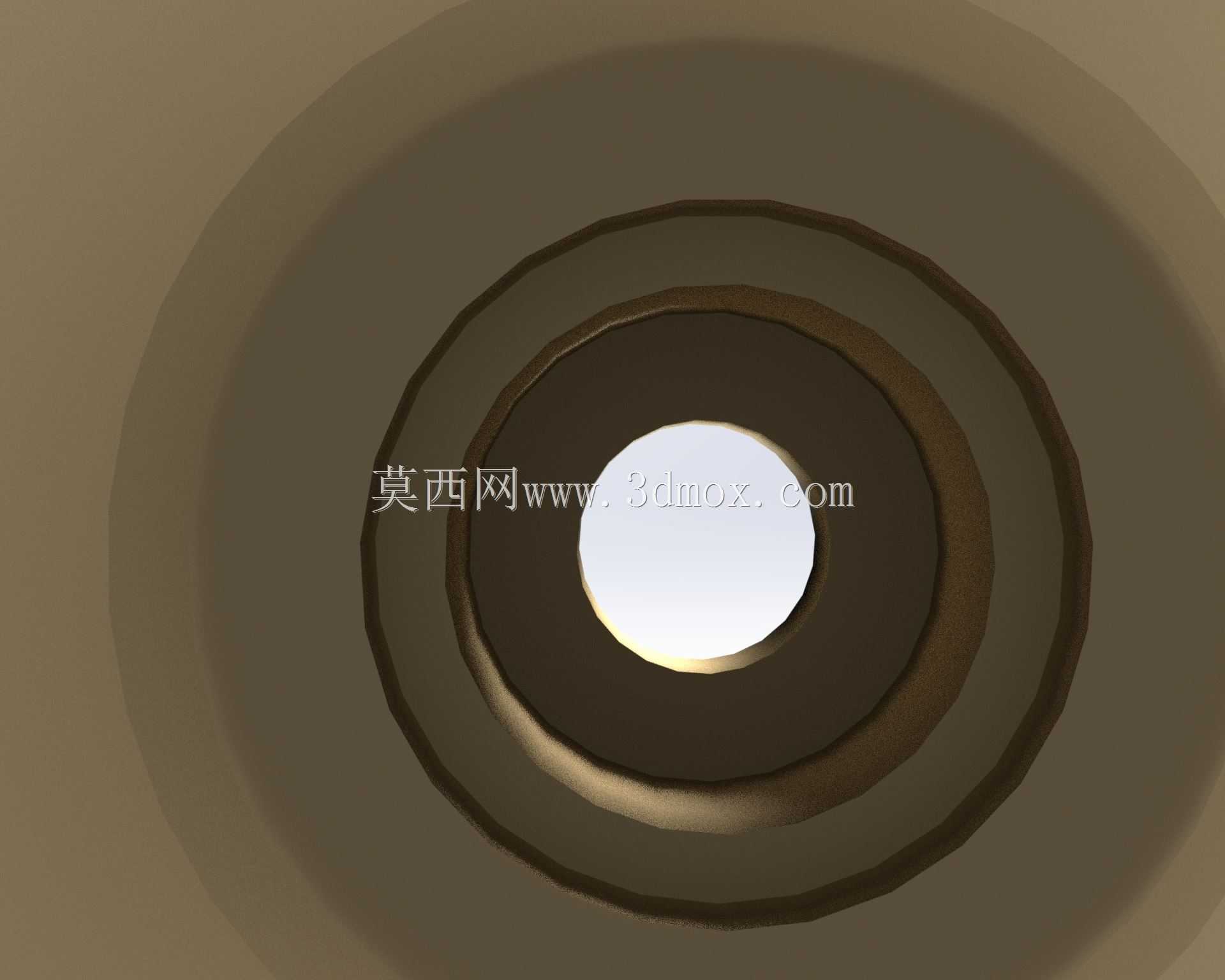

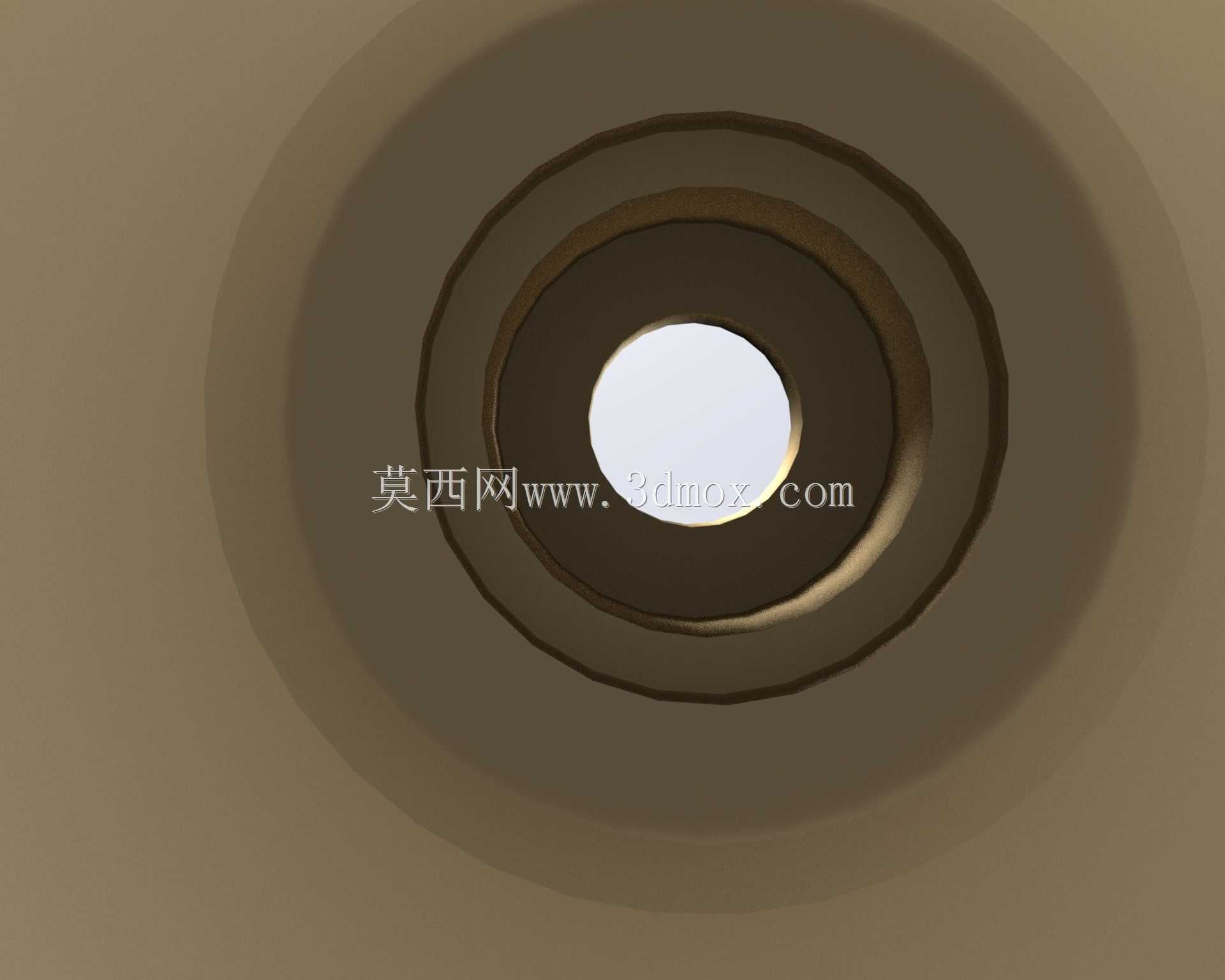

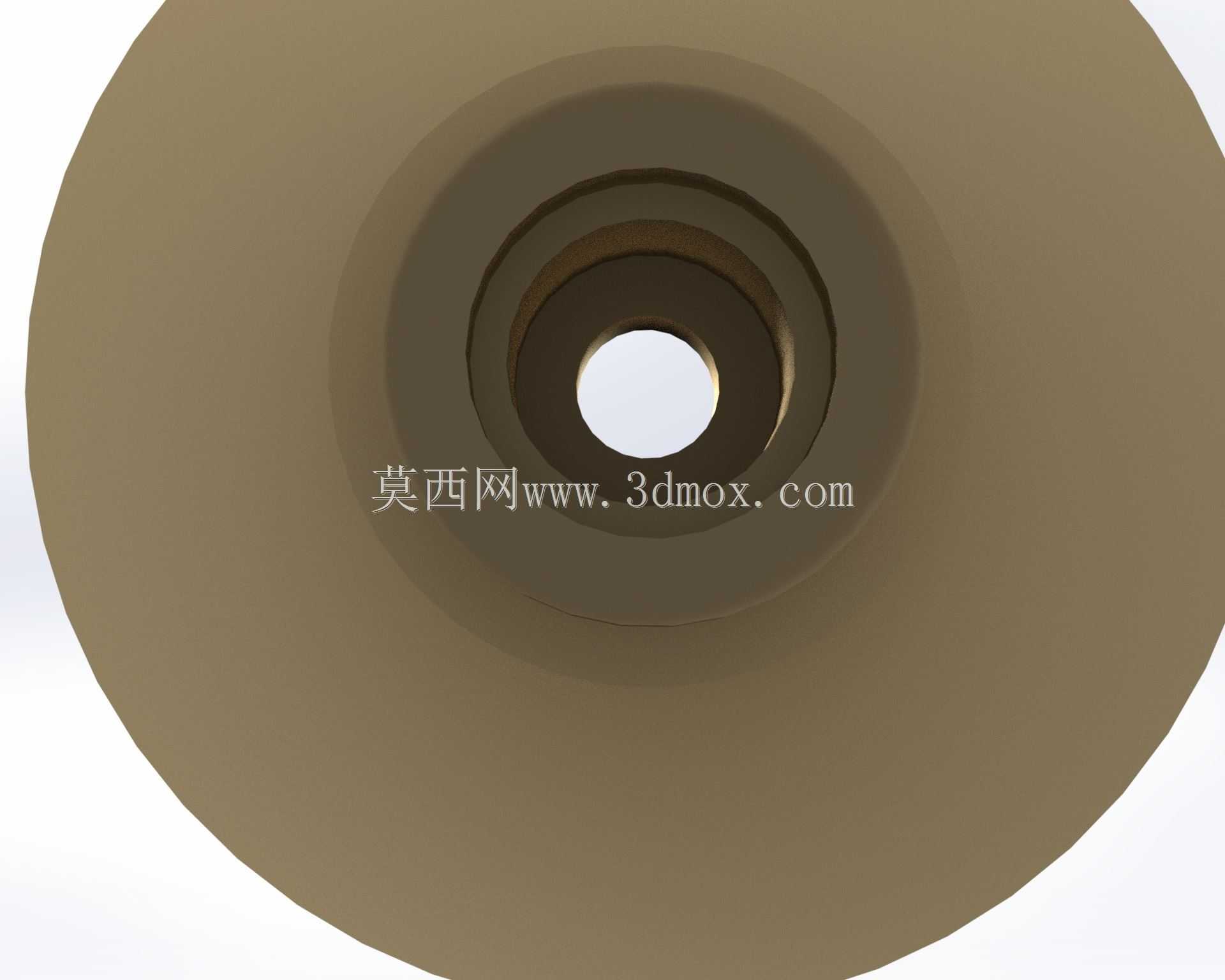

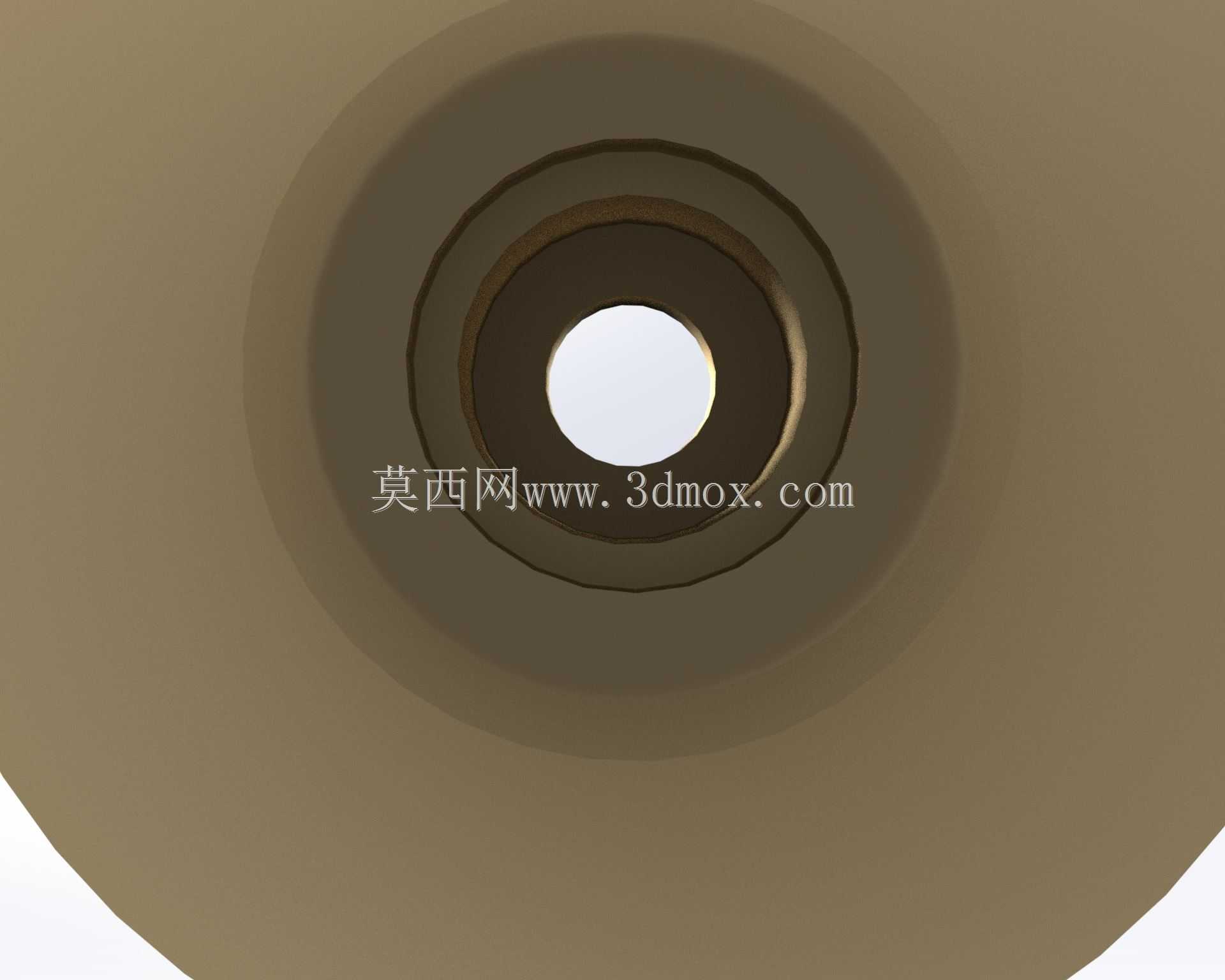

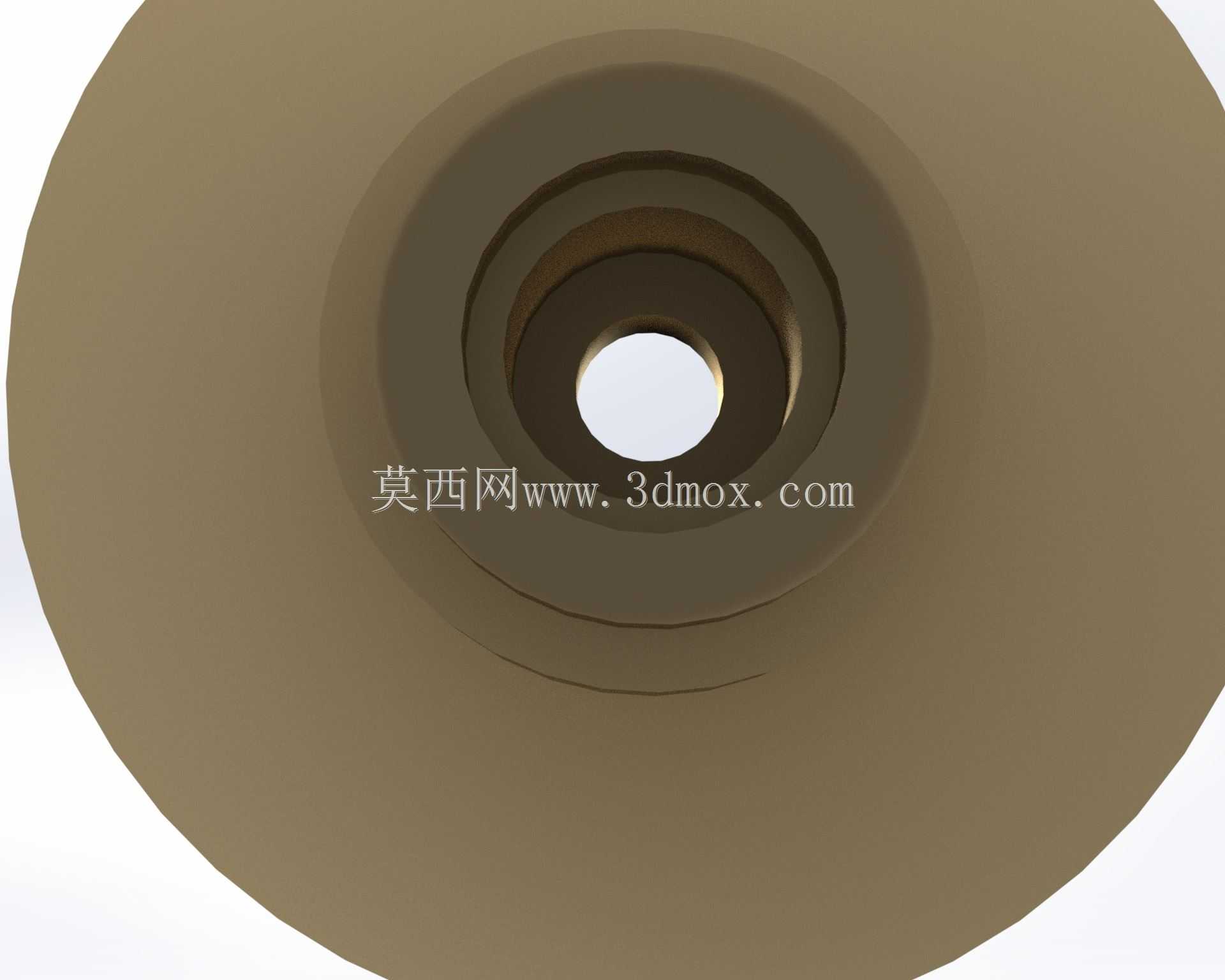

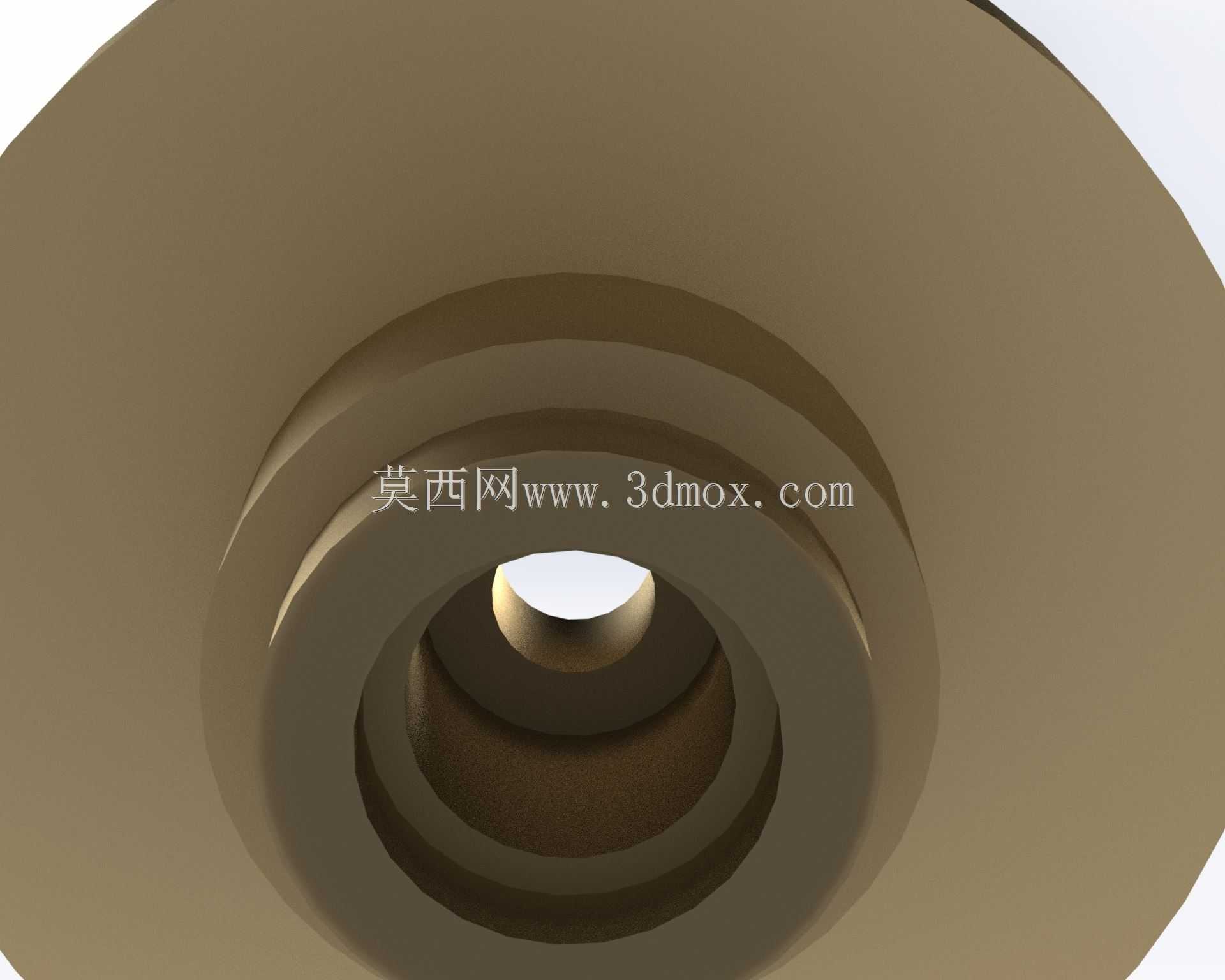

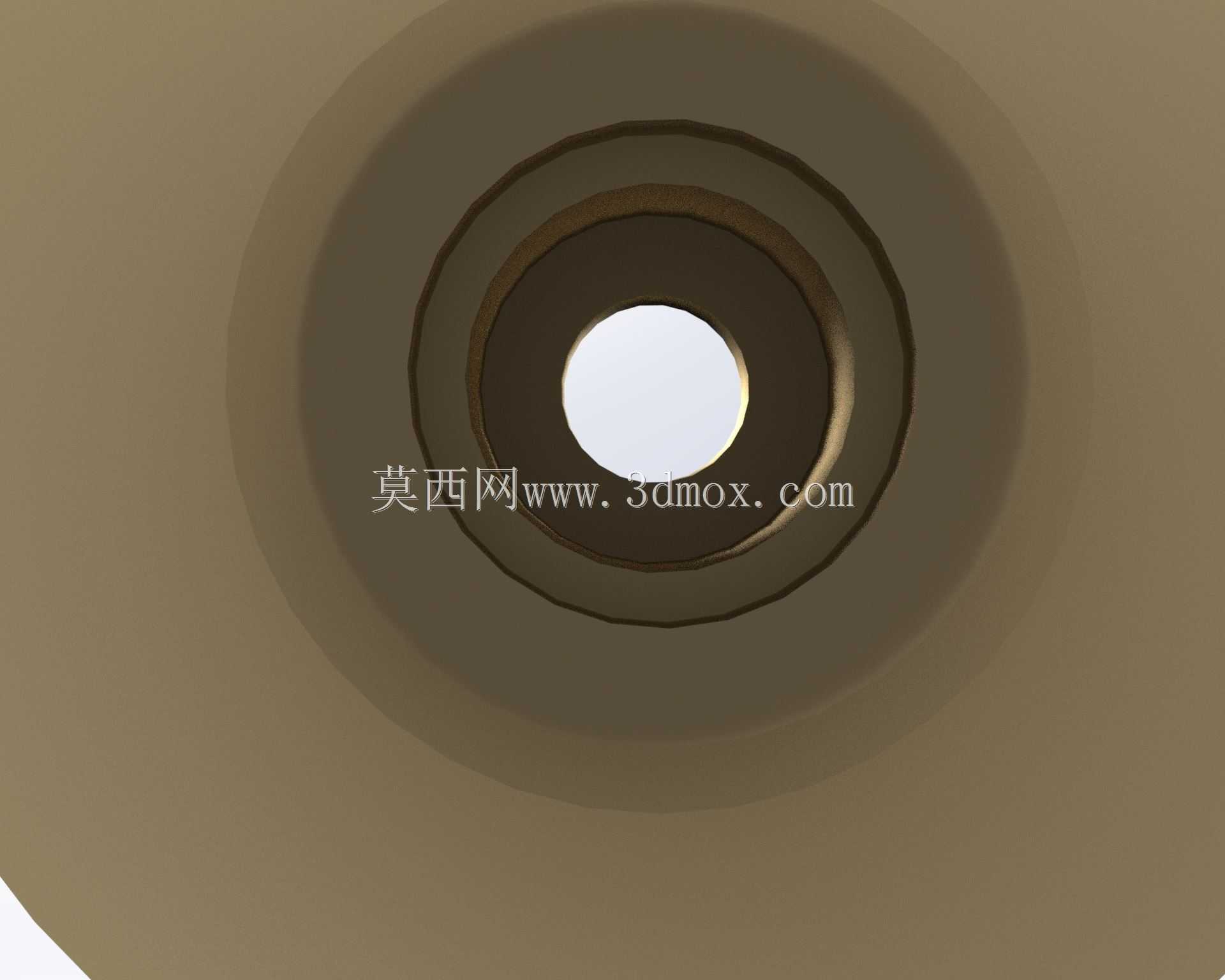

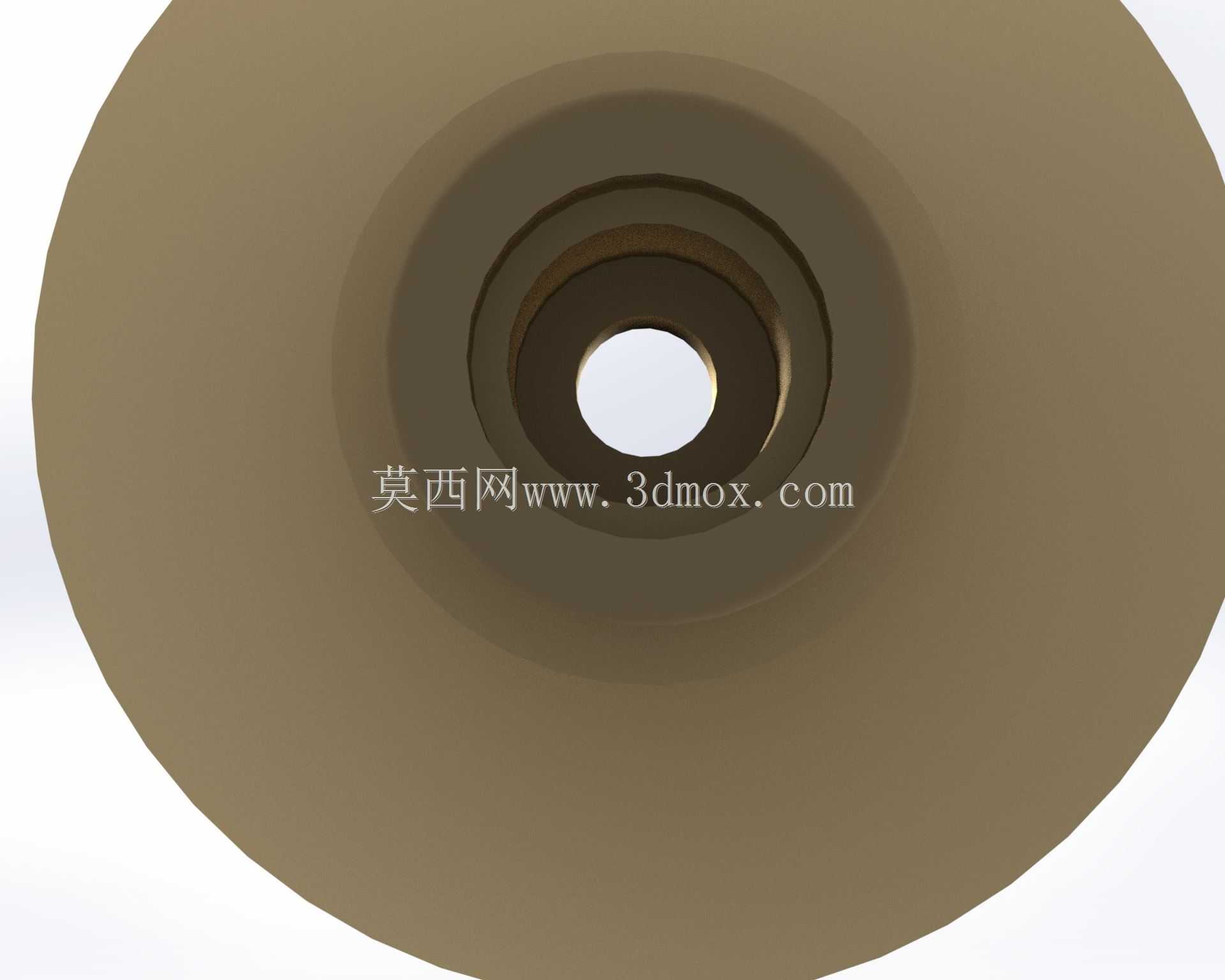

　　这类带侧孔的圆盘基座，常作为传感检测单元的承载安装件使用，在轻工印刷、精密装配、物料分选这类需要精准位置反馈的工位上十分常见，它的核心作用是给传感探头提供稳定的安装基准，同时兼顾走线、定位微调的实际需求。从结构设计逻辑来看，主体采用圆盘式构型，首先是为了匹配圆形安装面的适配性，很多回转类检测工位、旋转工作台的安装位本身就是圆形沉台，圆盘外形可以直接嵌入安装位，不需要额外做边角避让，安装后整体贴合度更高，不会出现方形基座边角突出干涉周边运动部件的问题。基座顶面设置了两个不同直径的孔位，大直径孔是主传感探头的安装位，孔的深度与基座主体厚度匹配，探头装入后可以通过侧面的小孔穿入紧定螺钉实现径向锁紧，避免设备运行过程中因为振动出现探头移位、

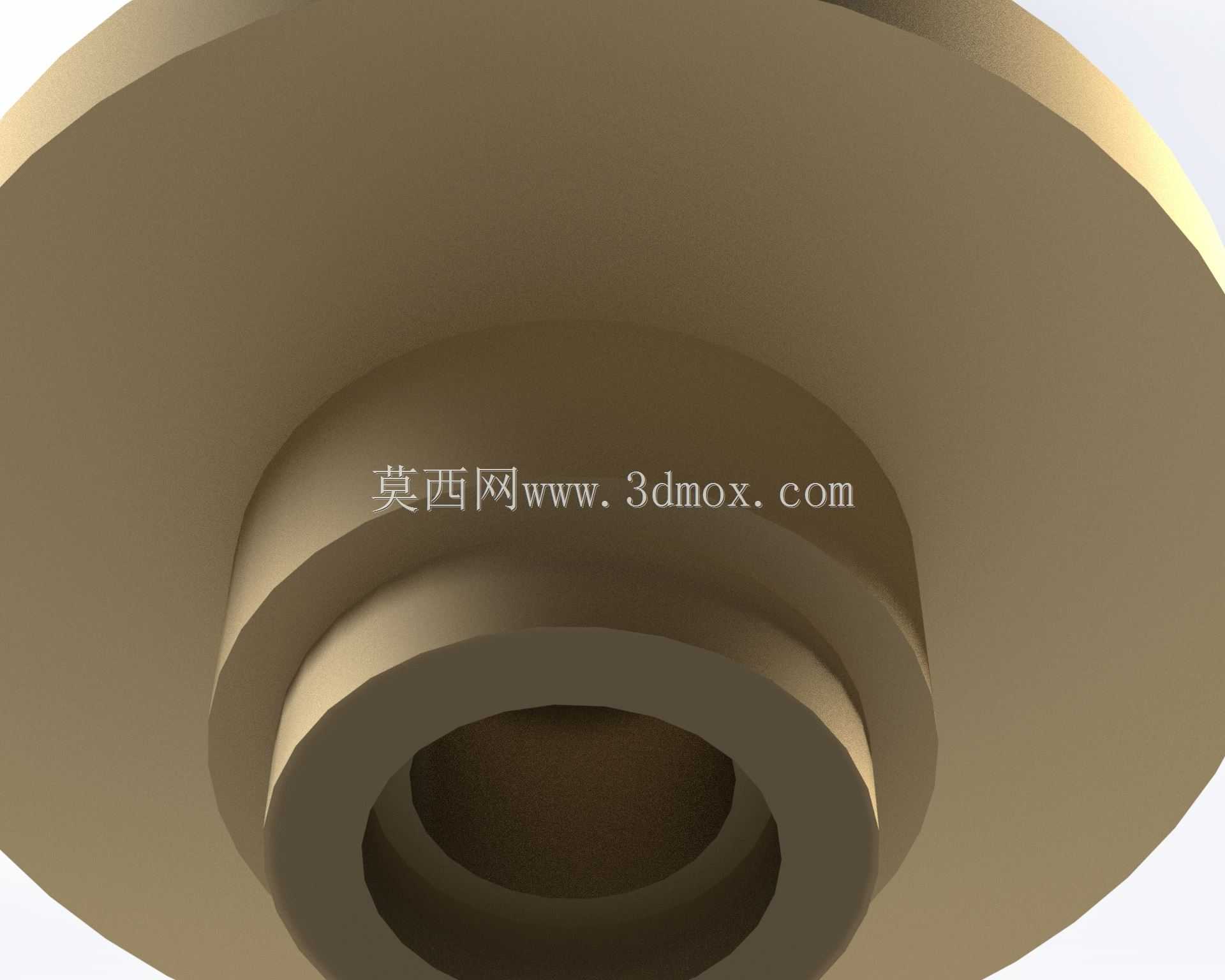

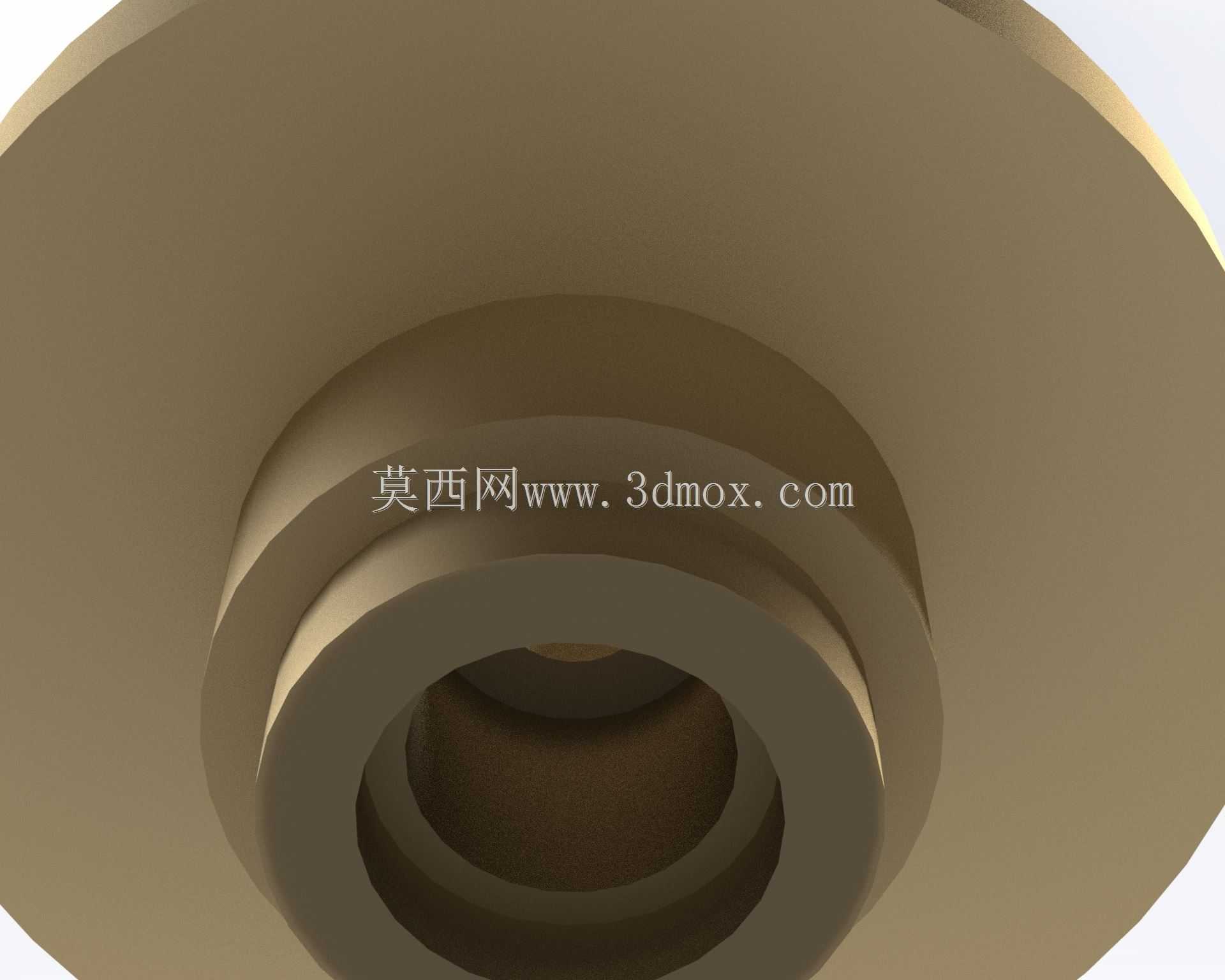

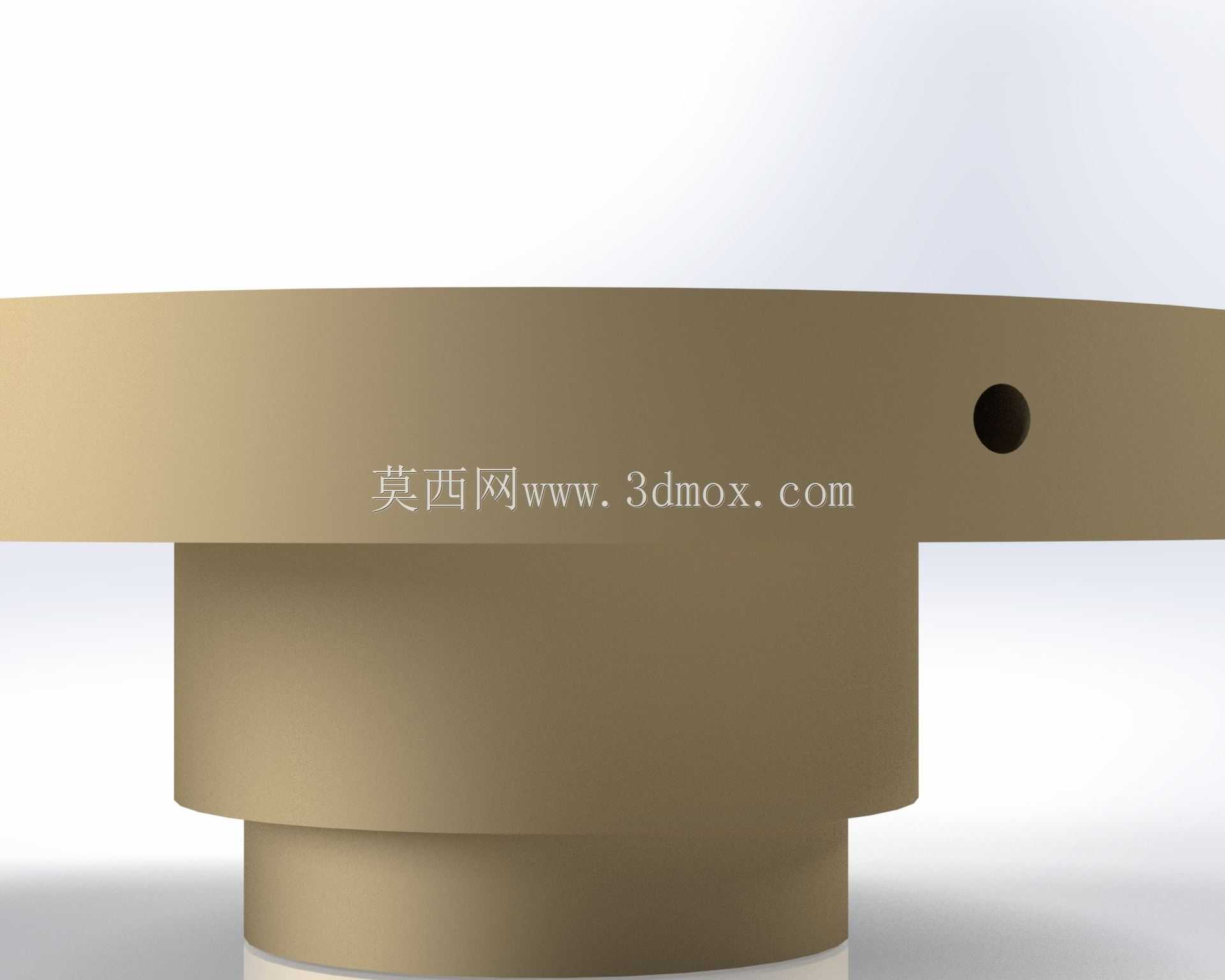

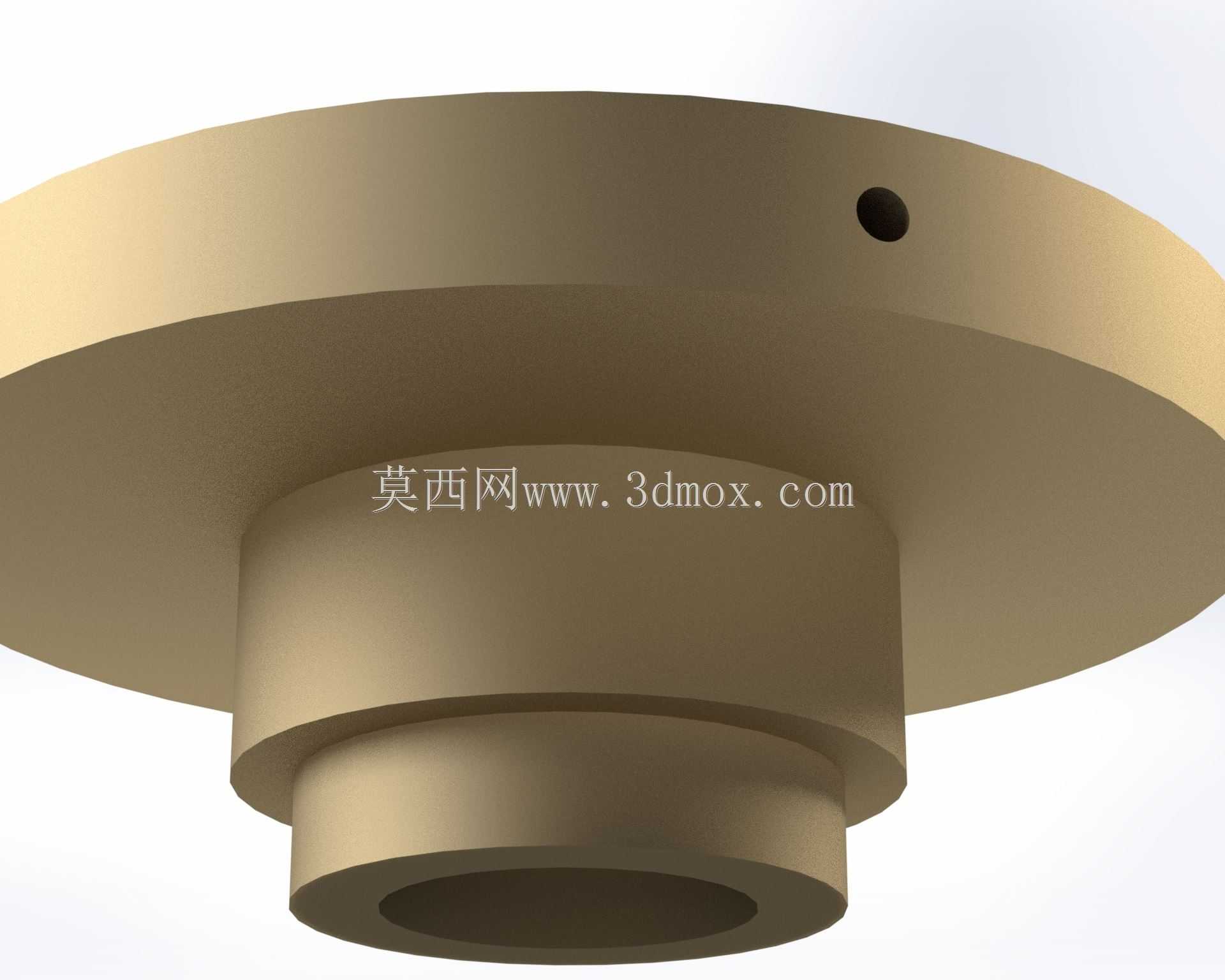

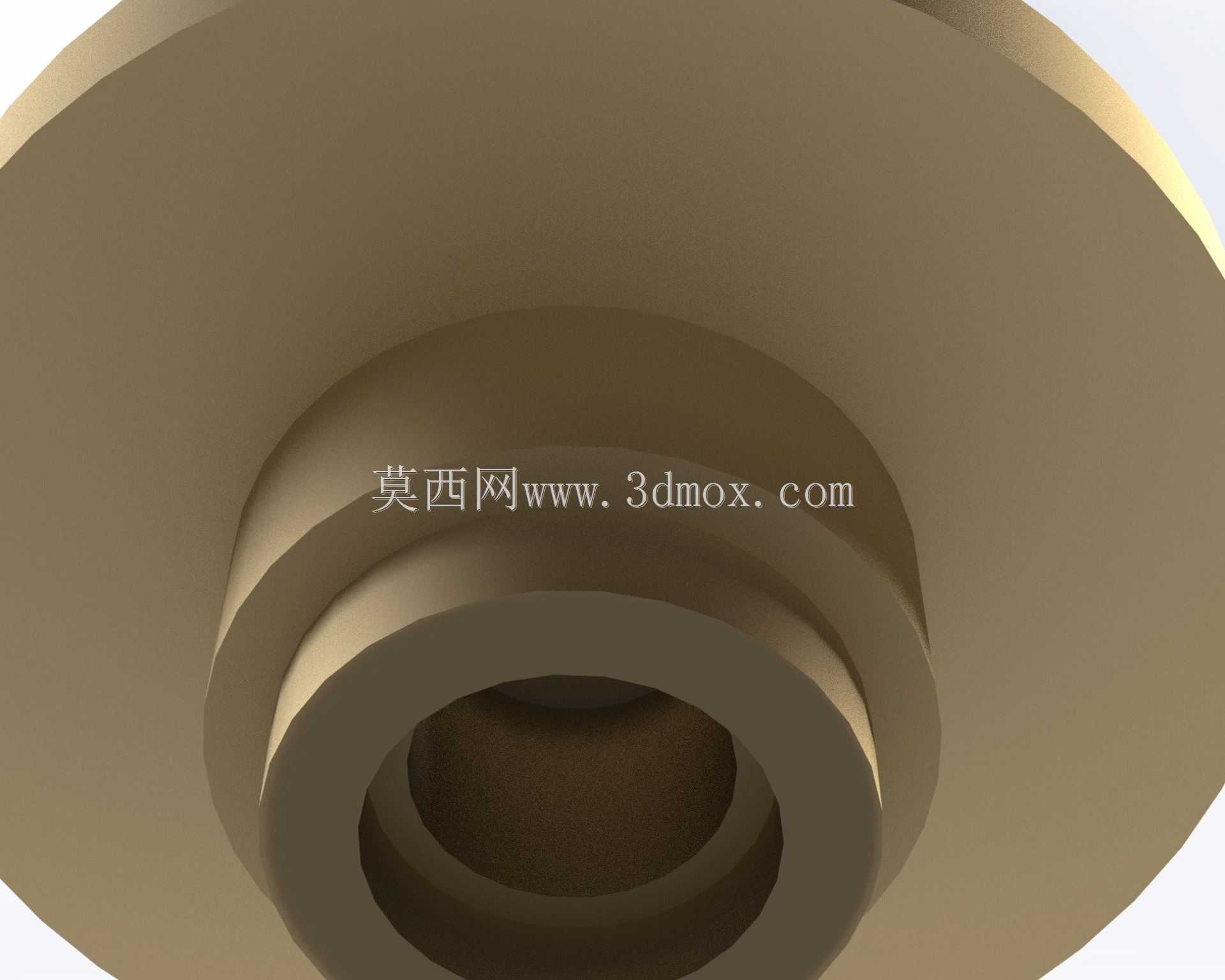

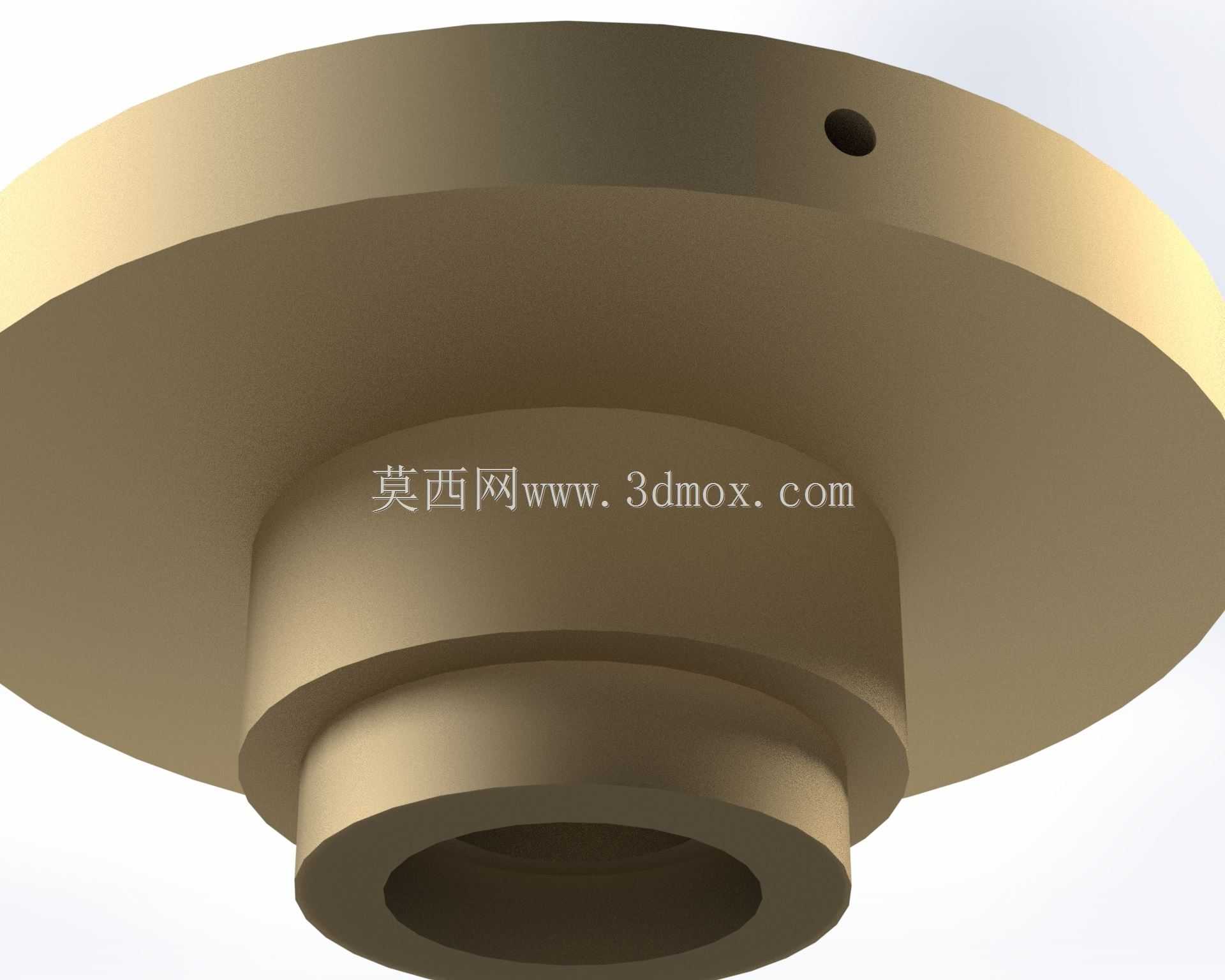

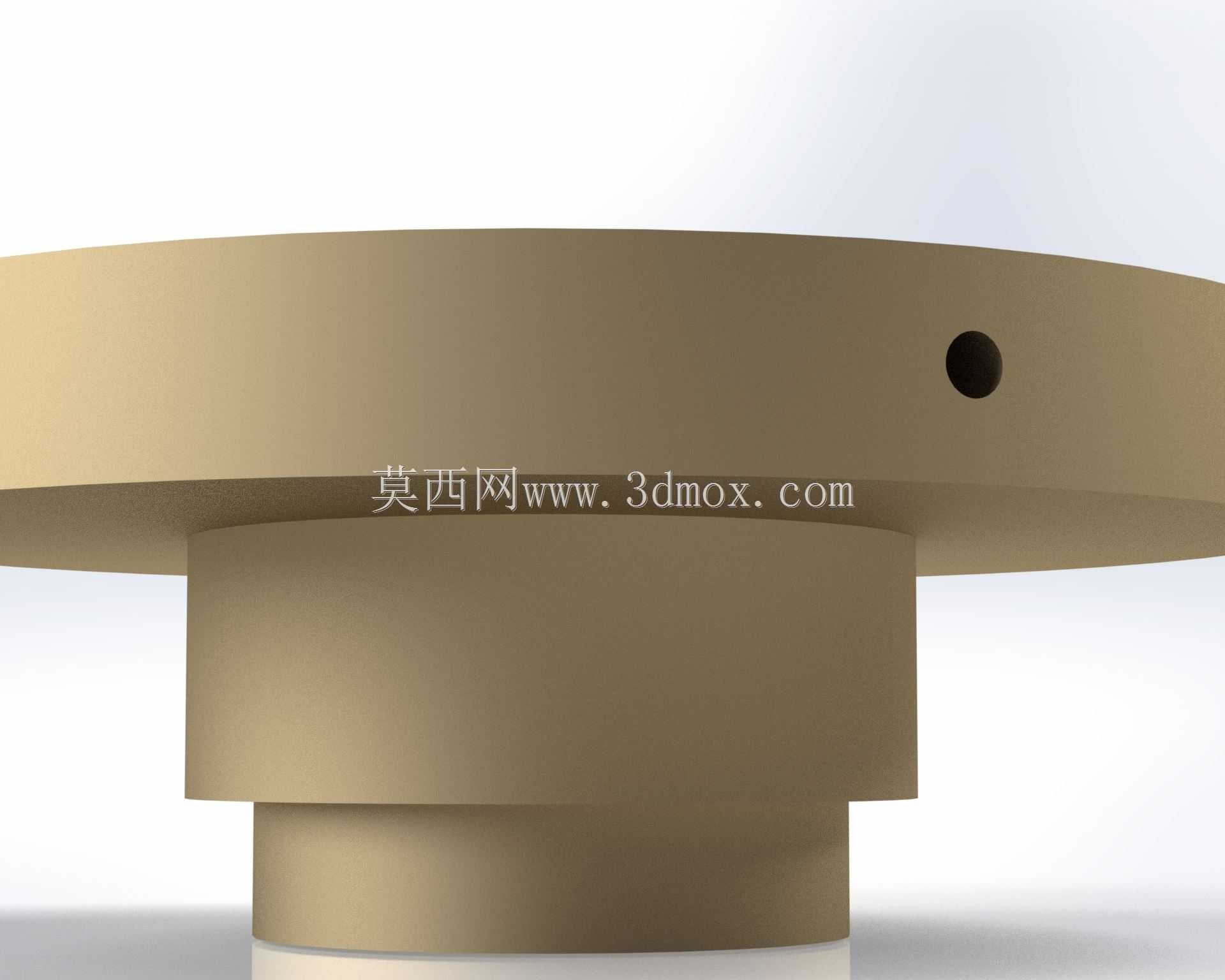

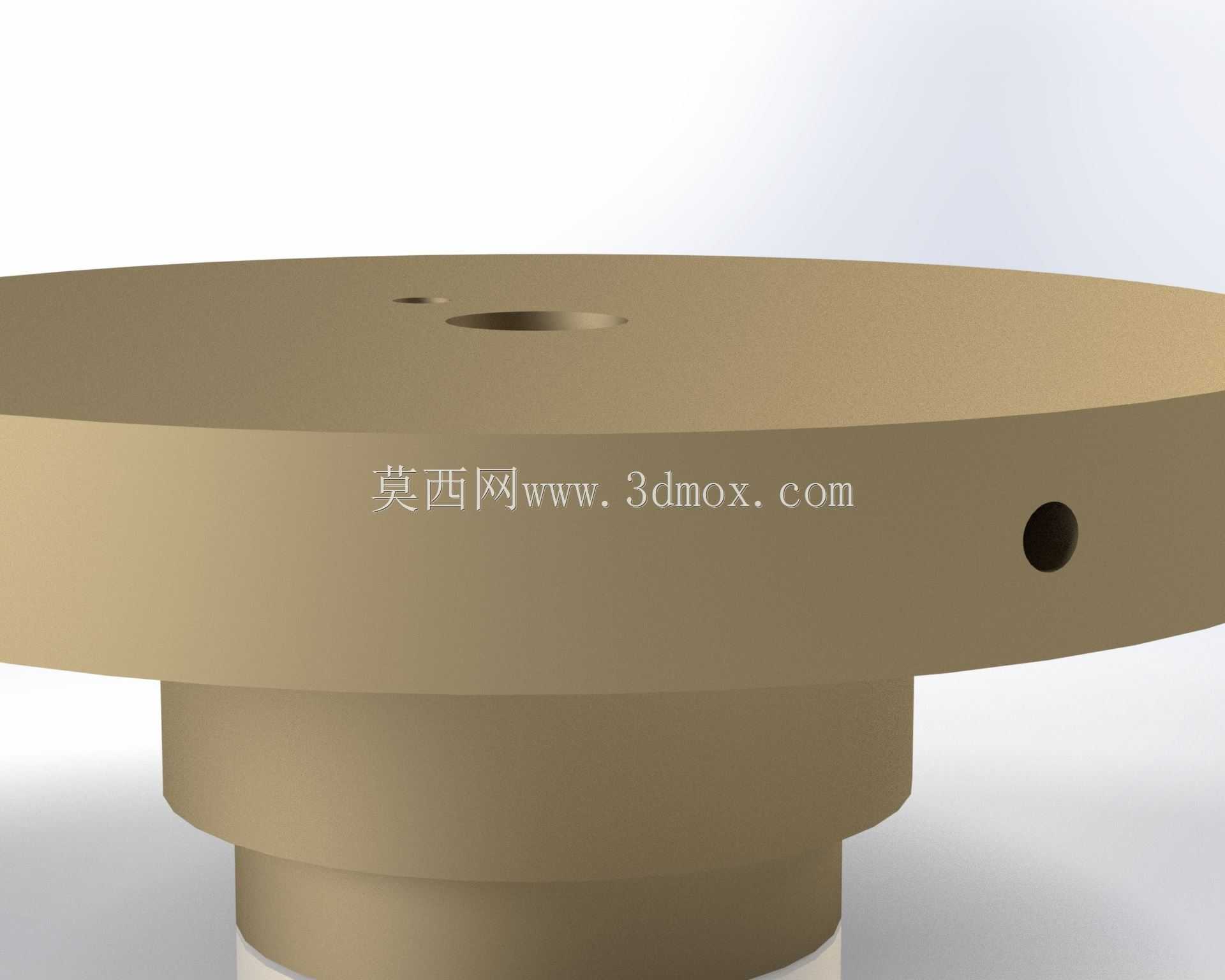

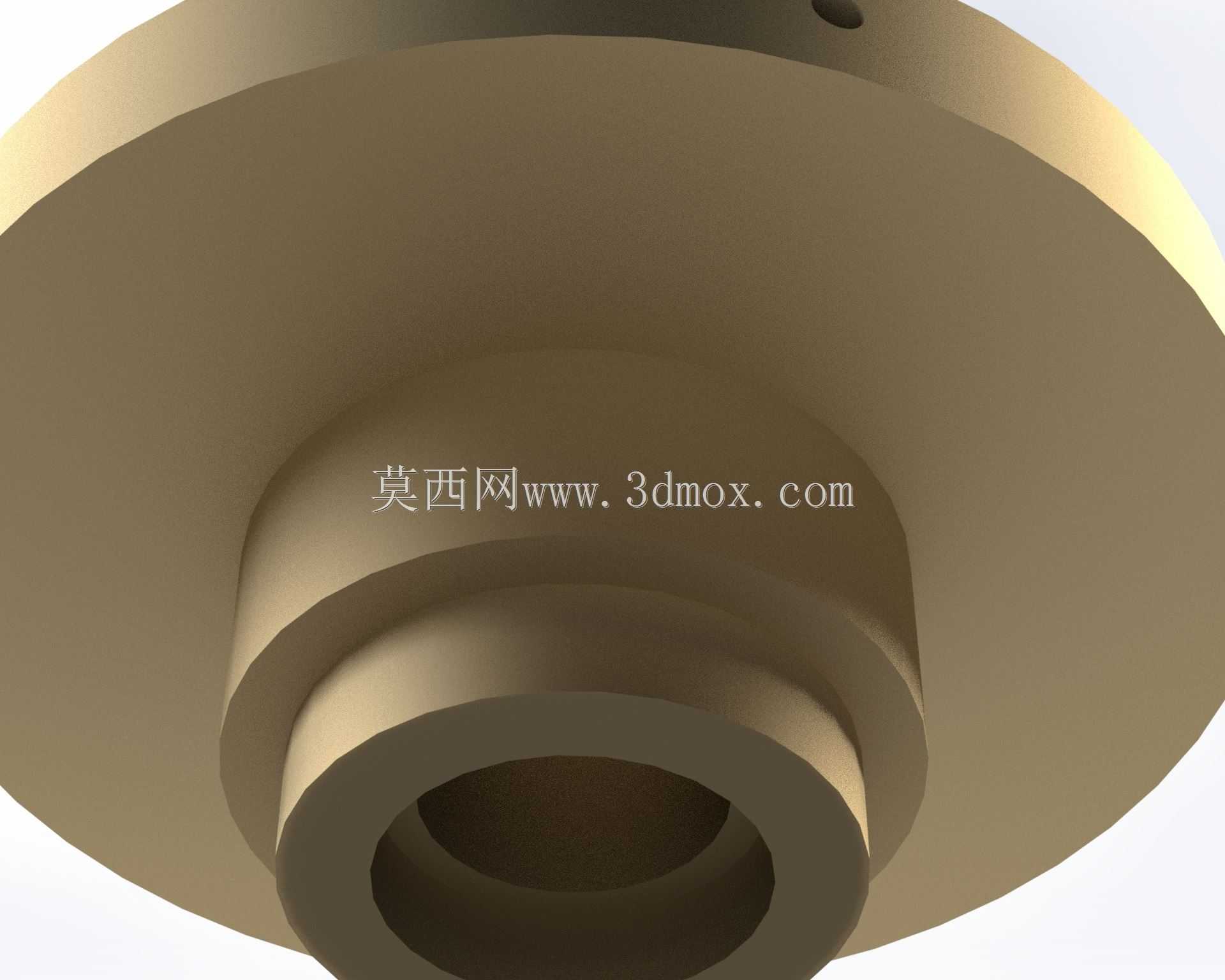

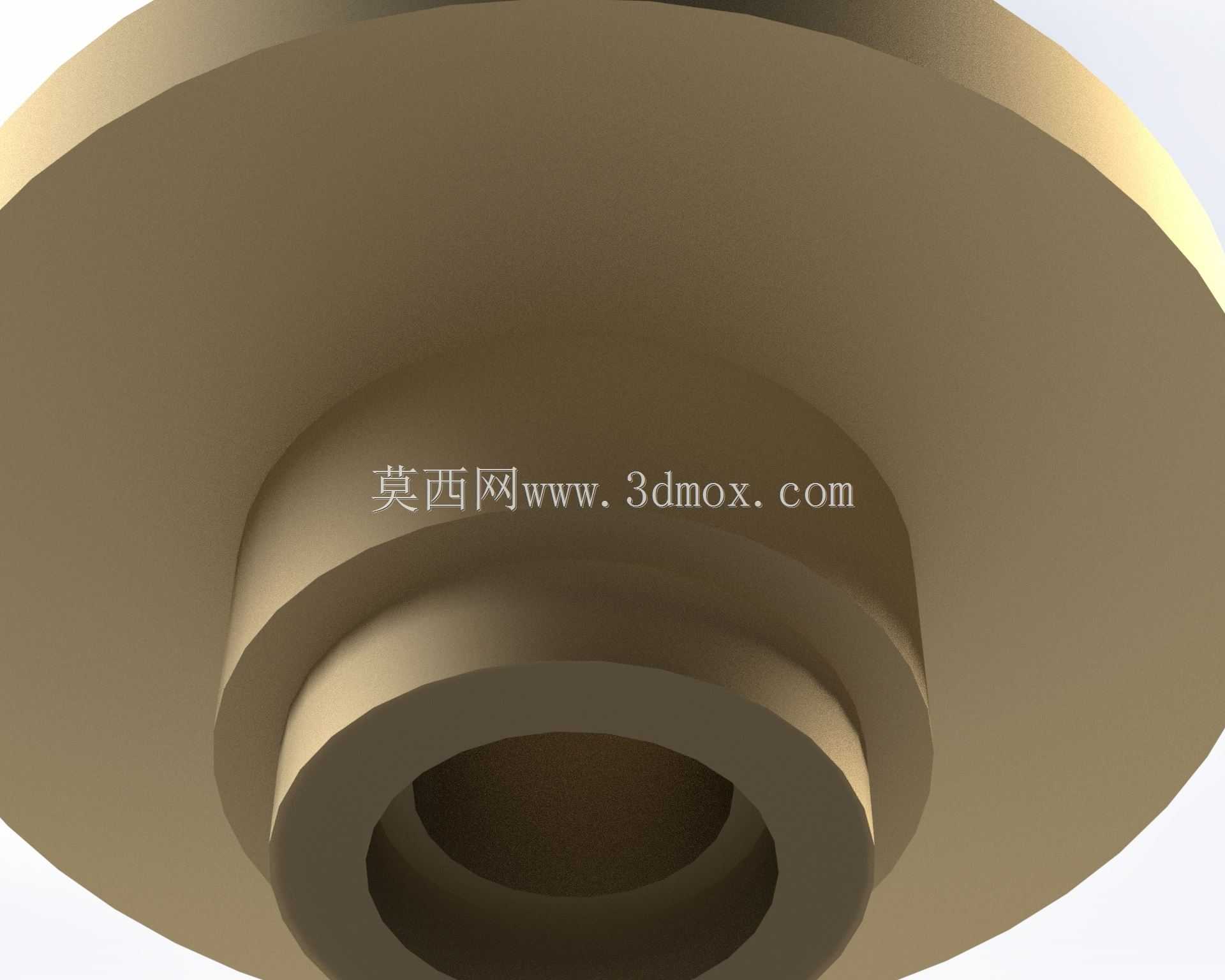

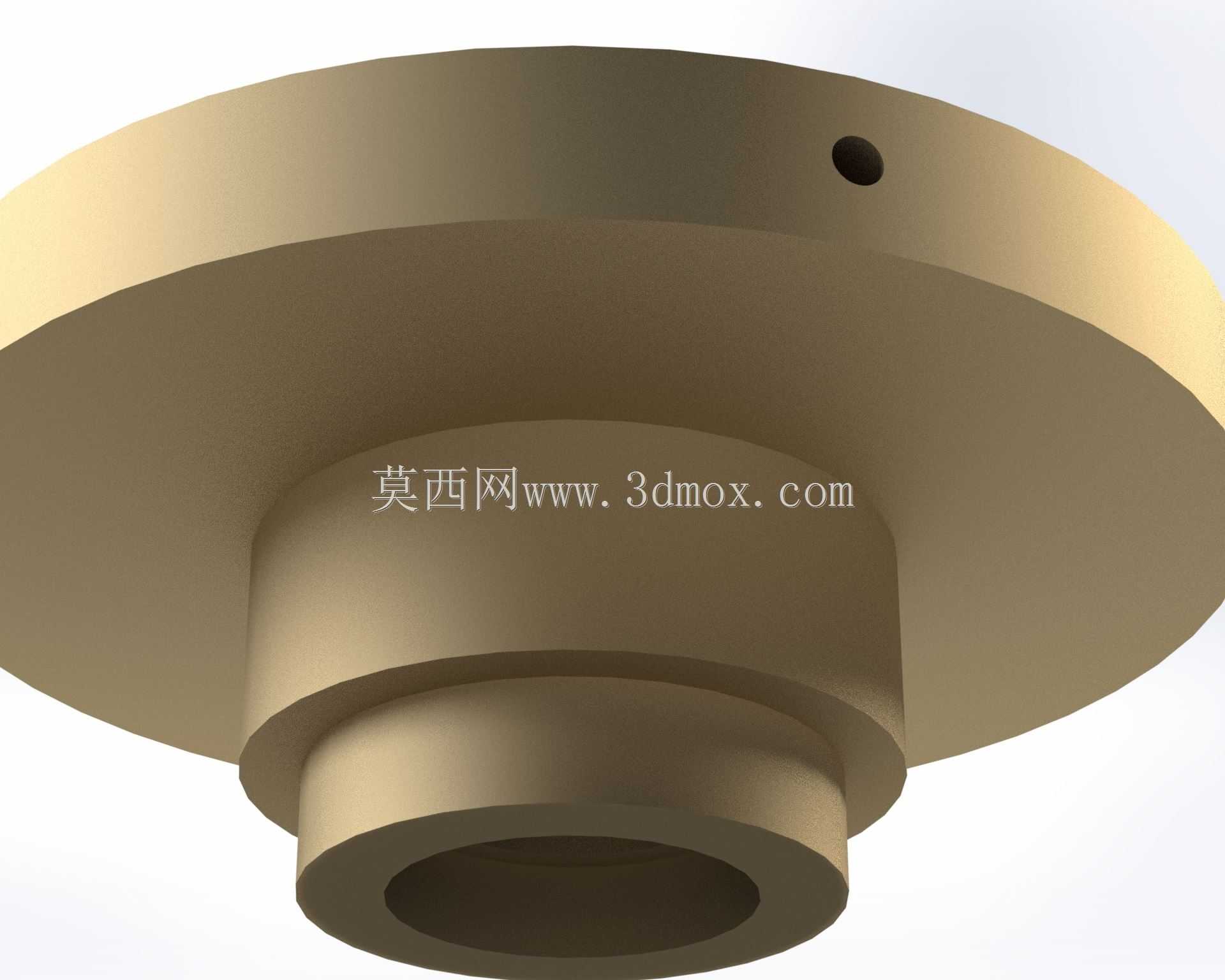

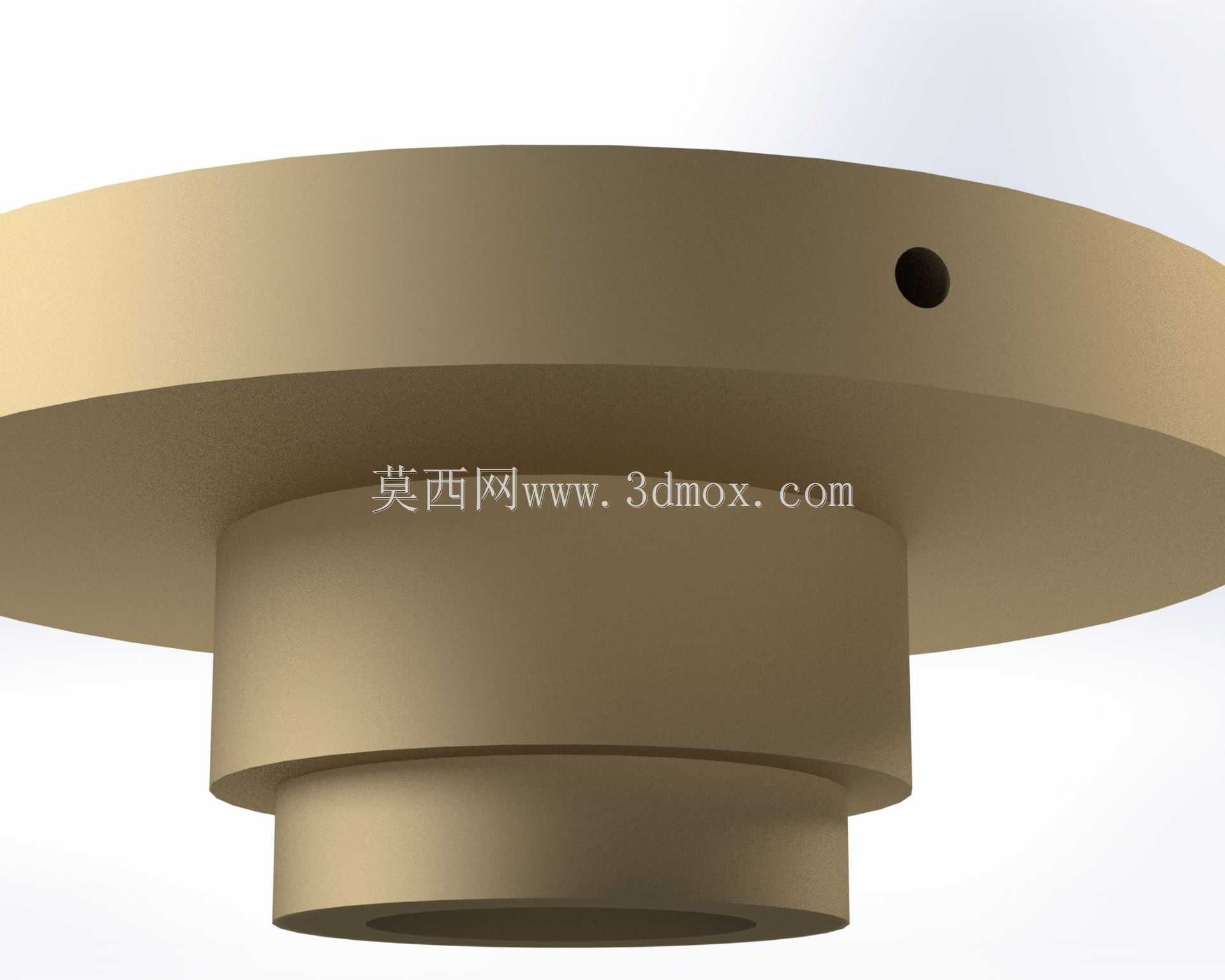

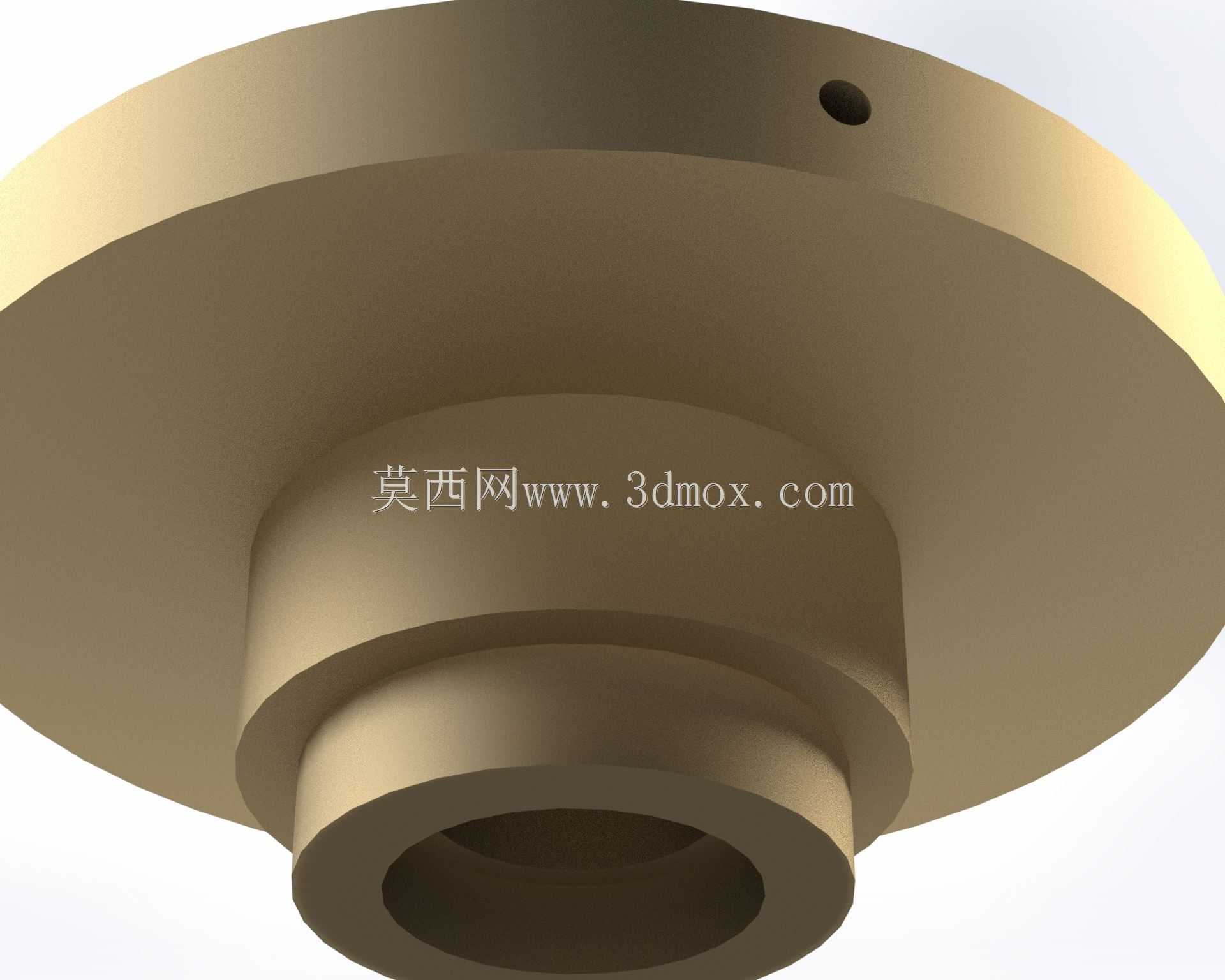

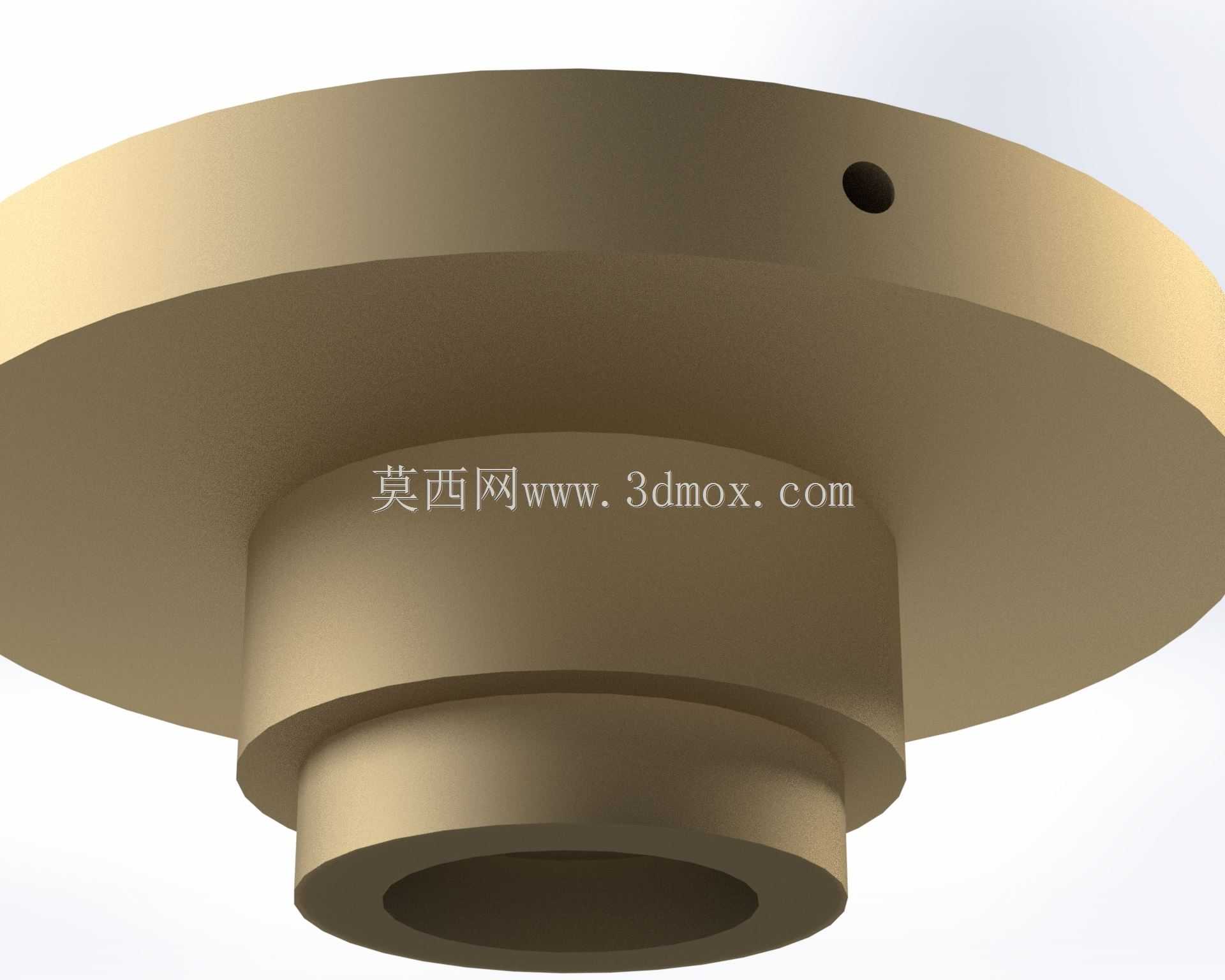

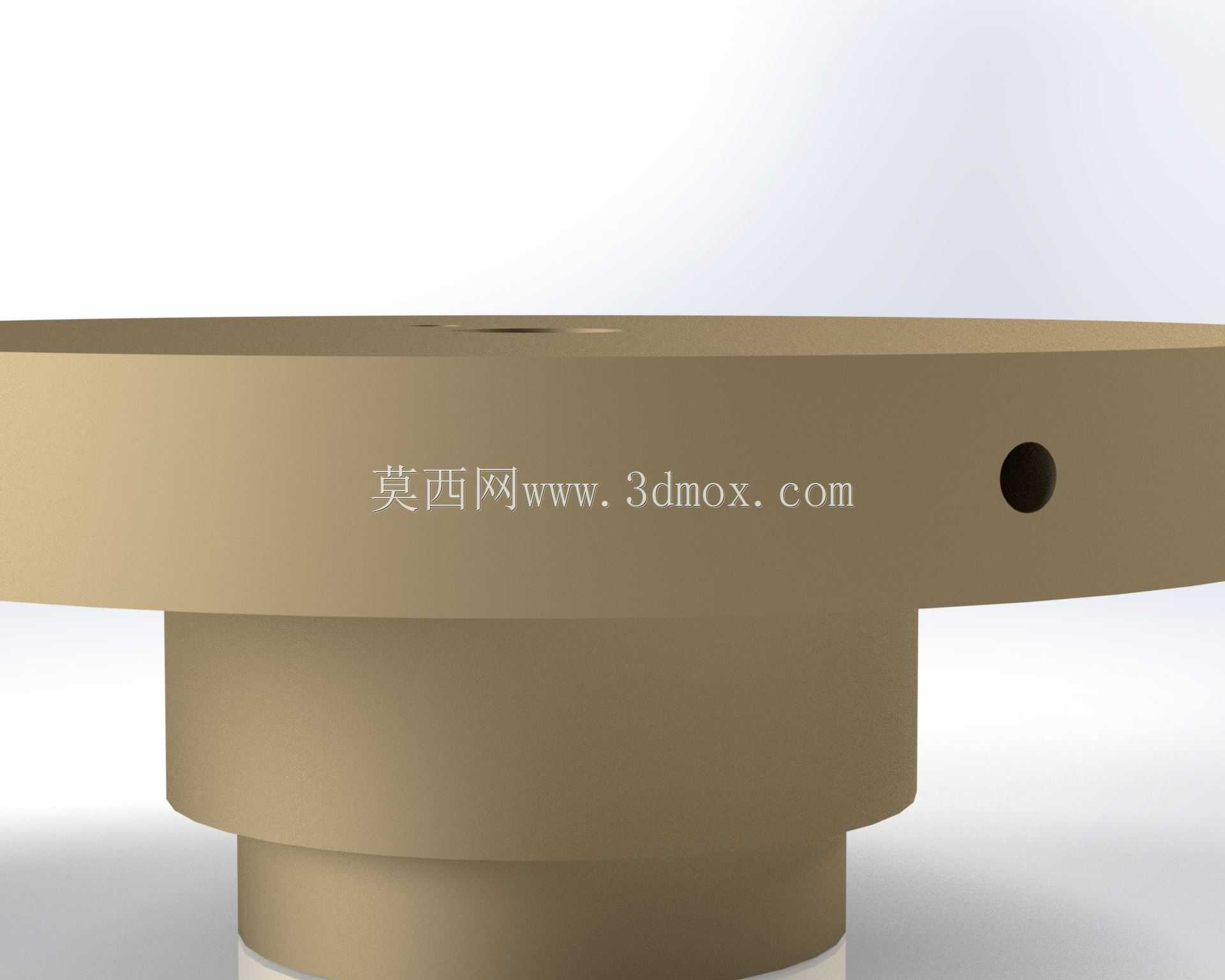

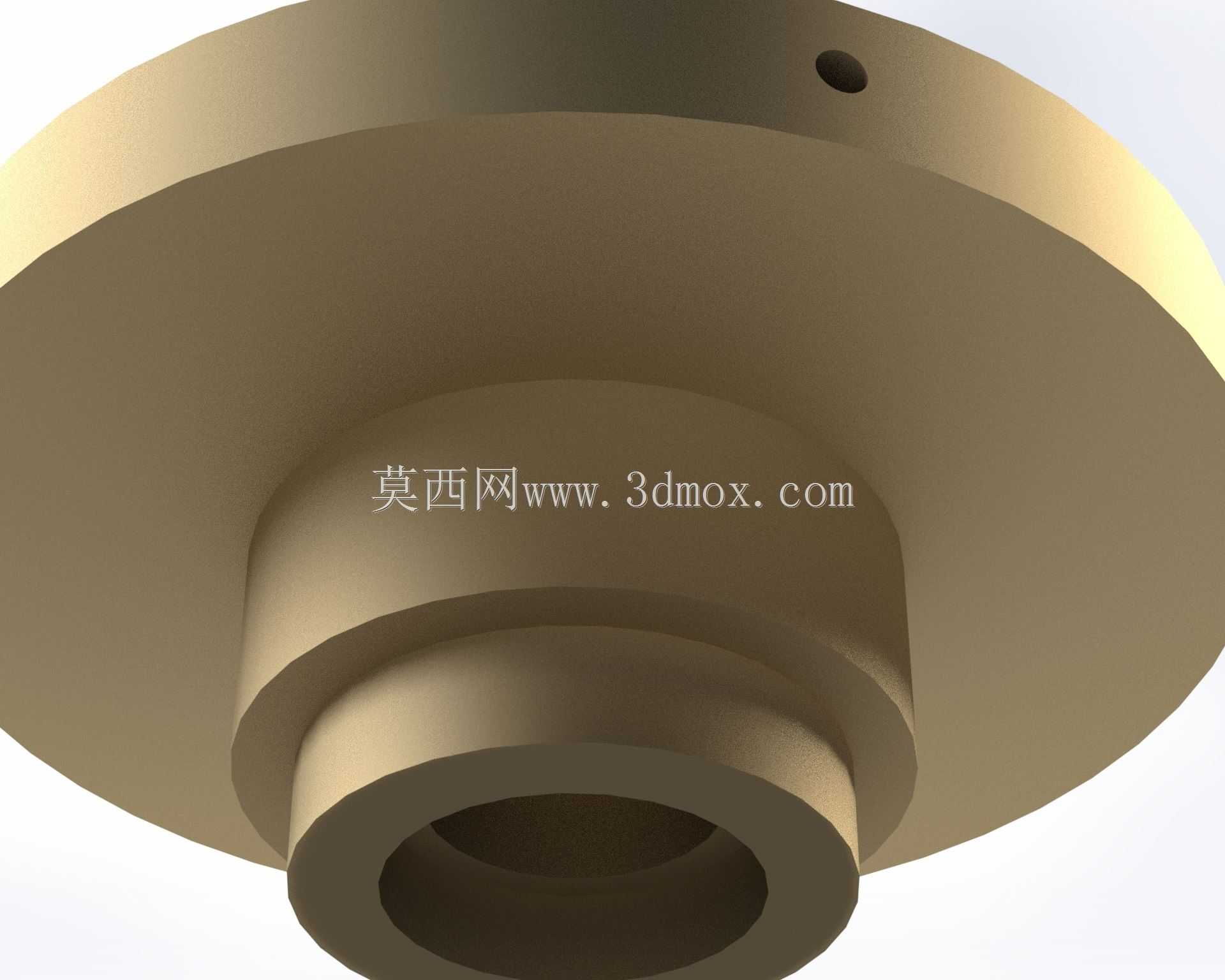

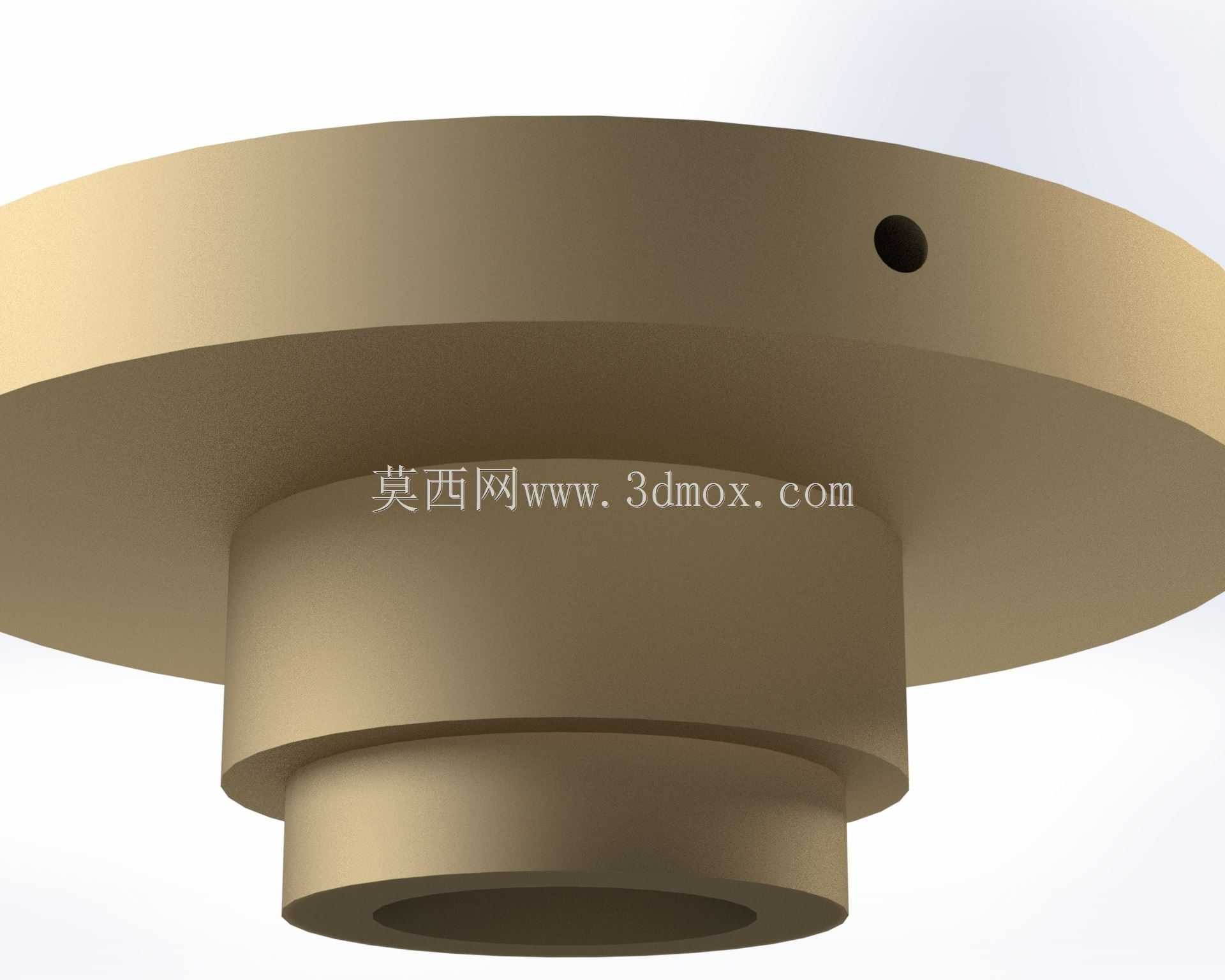

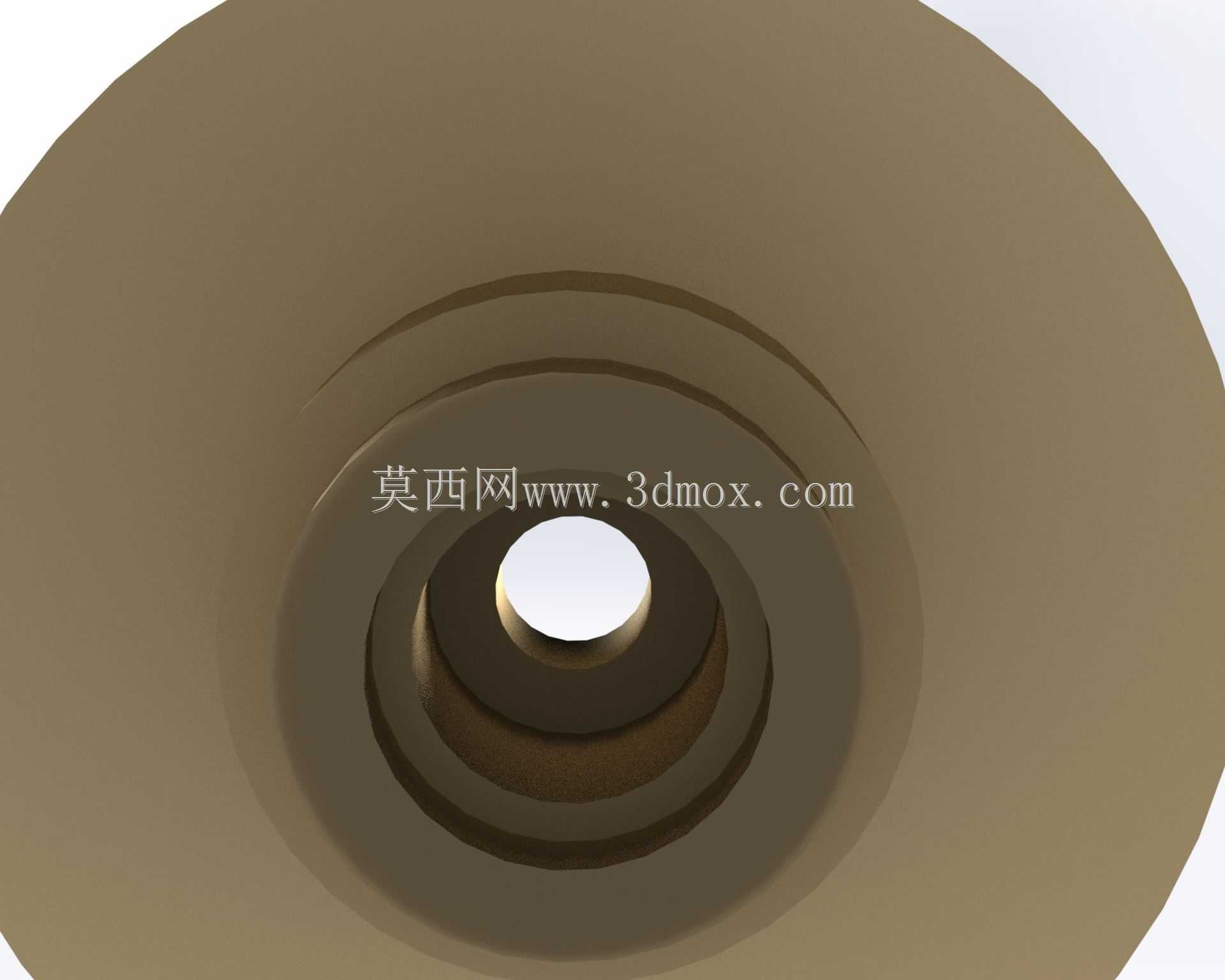

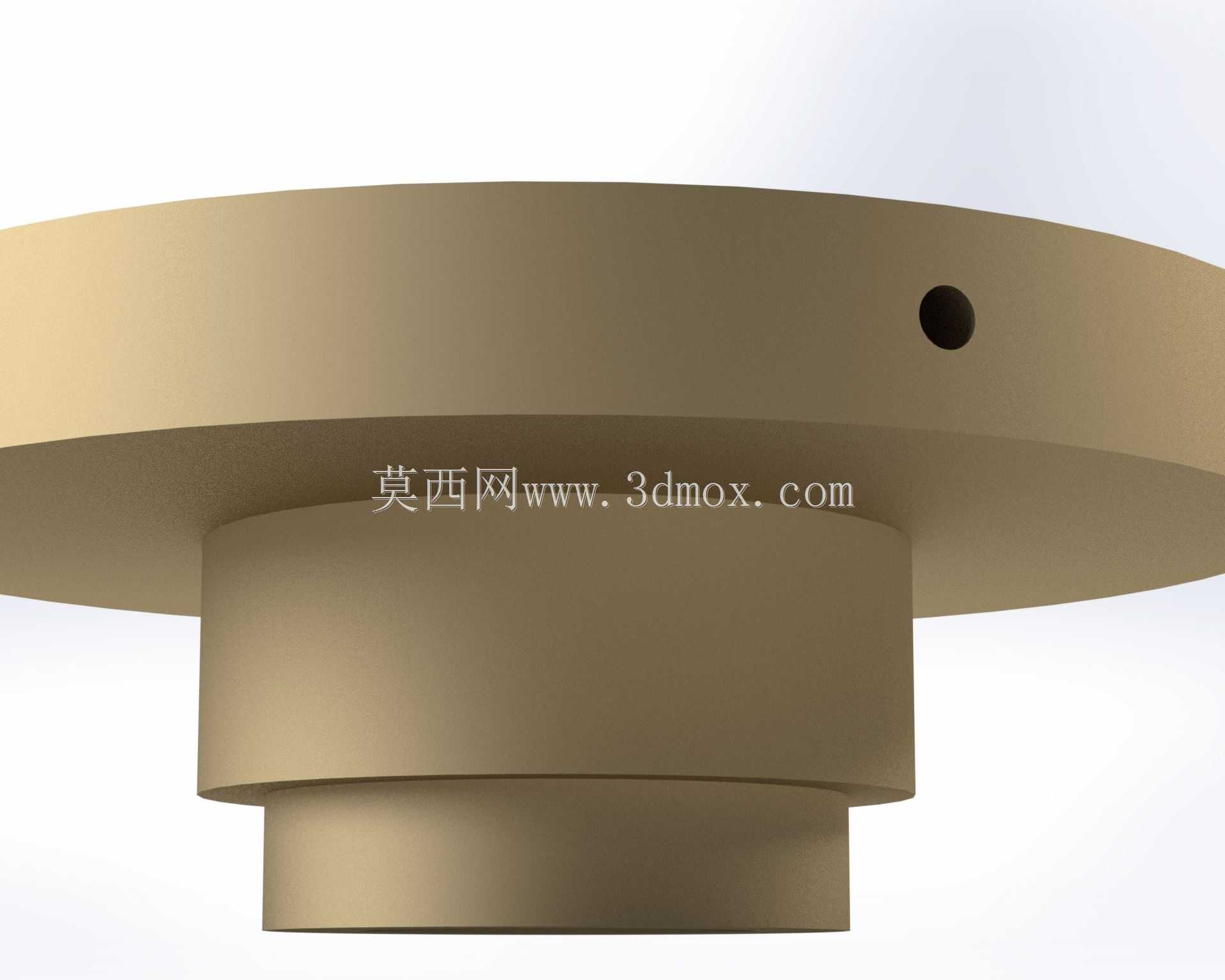

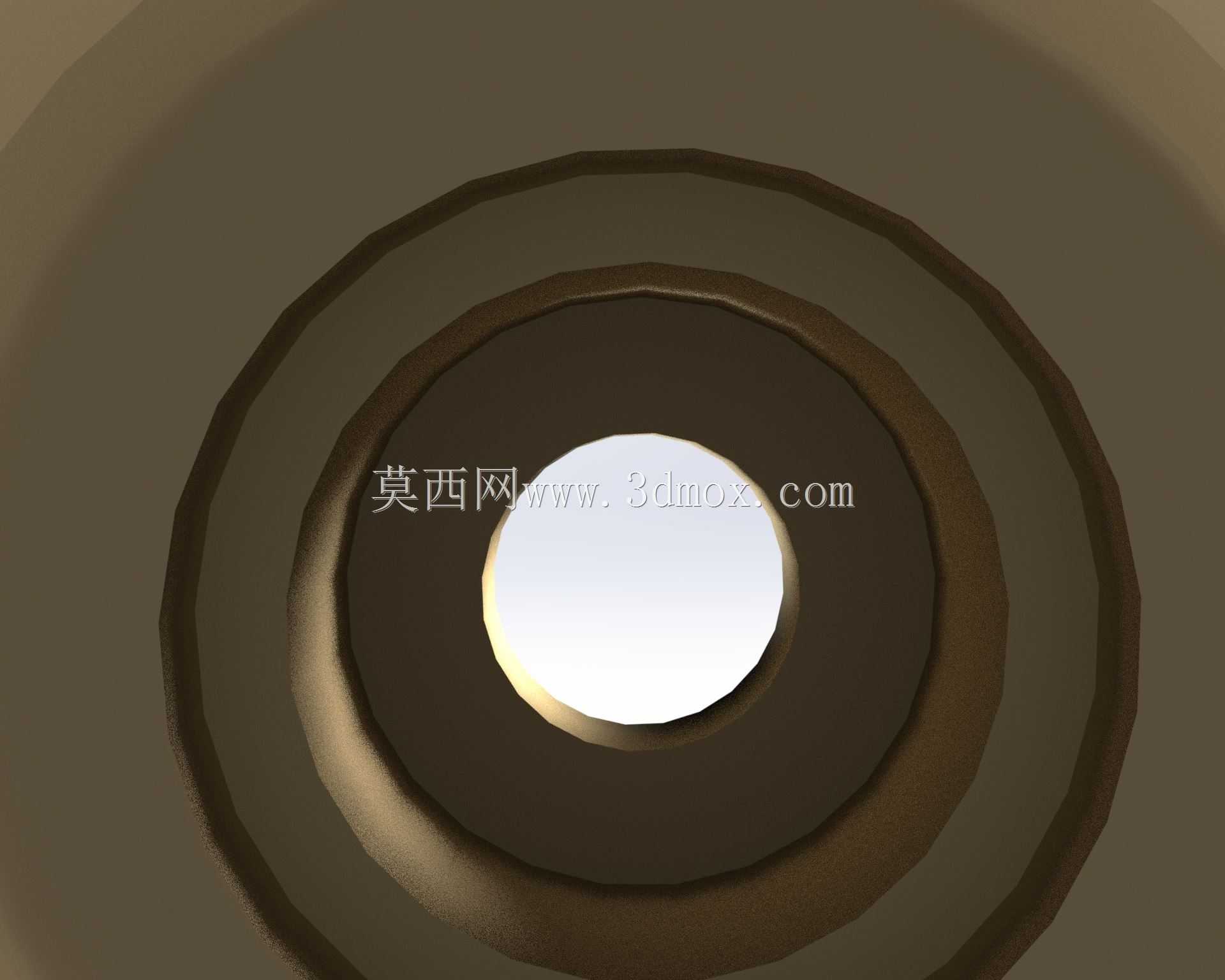

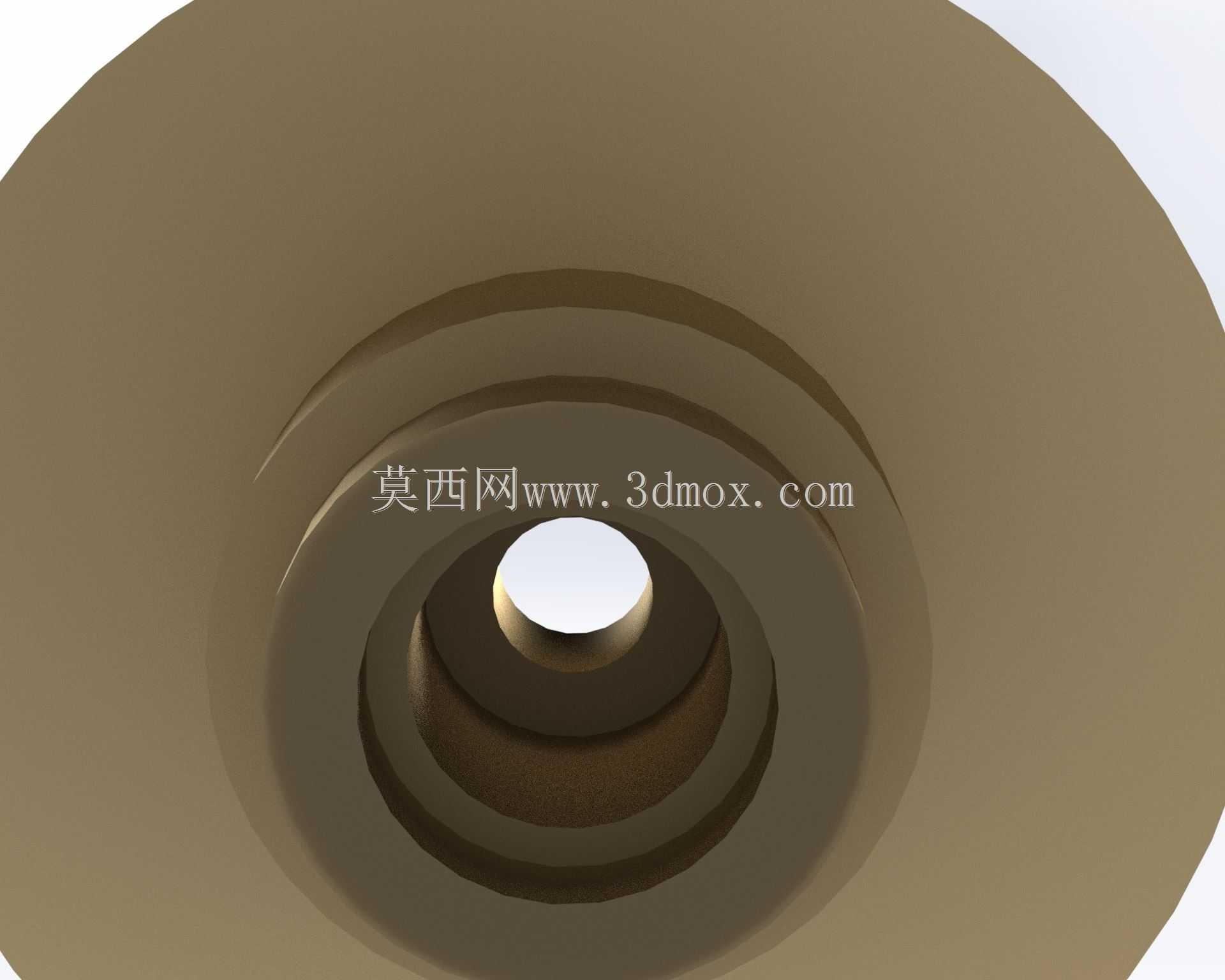

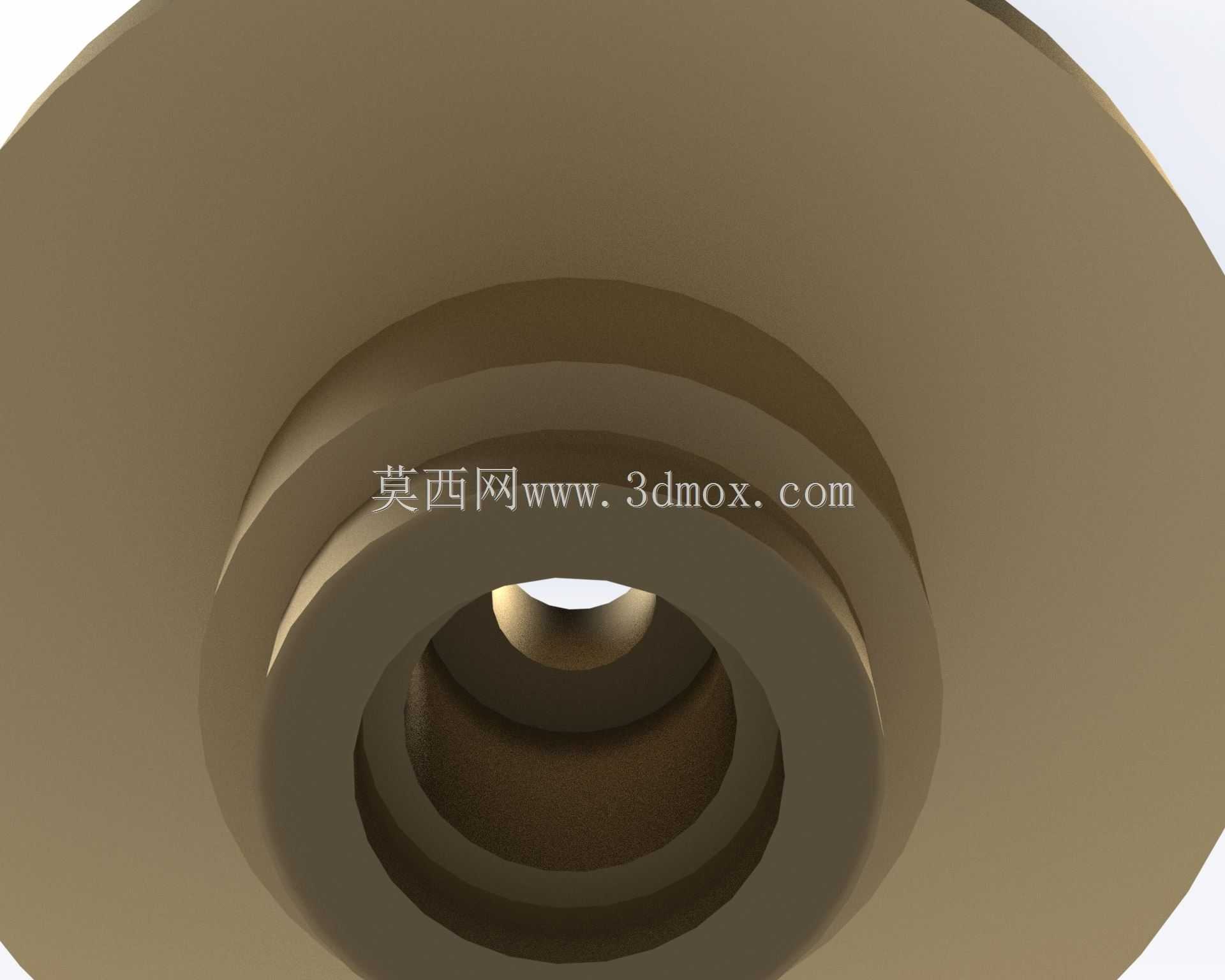

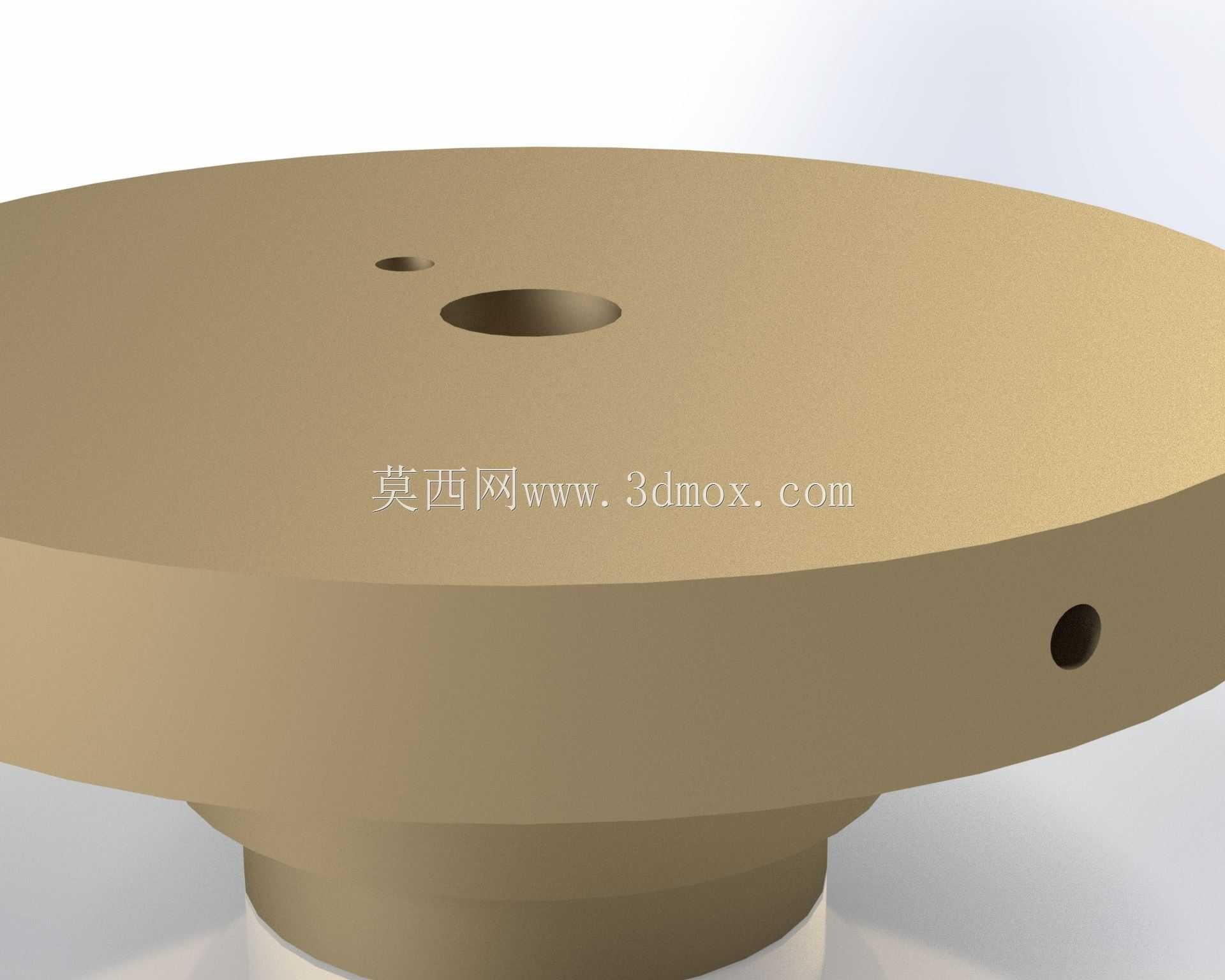

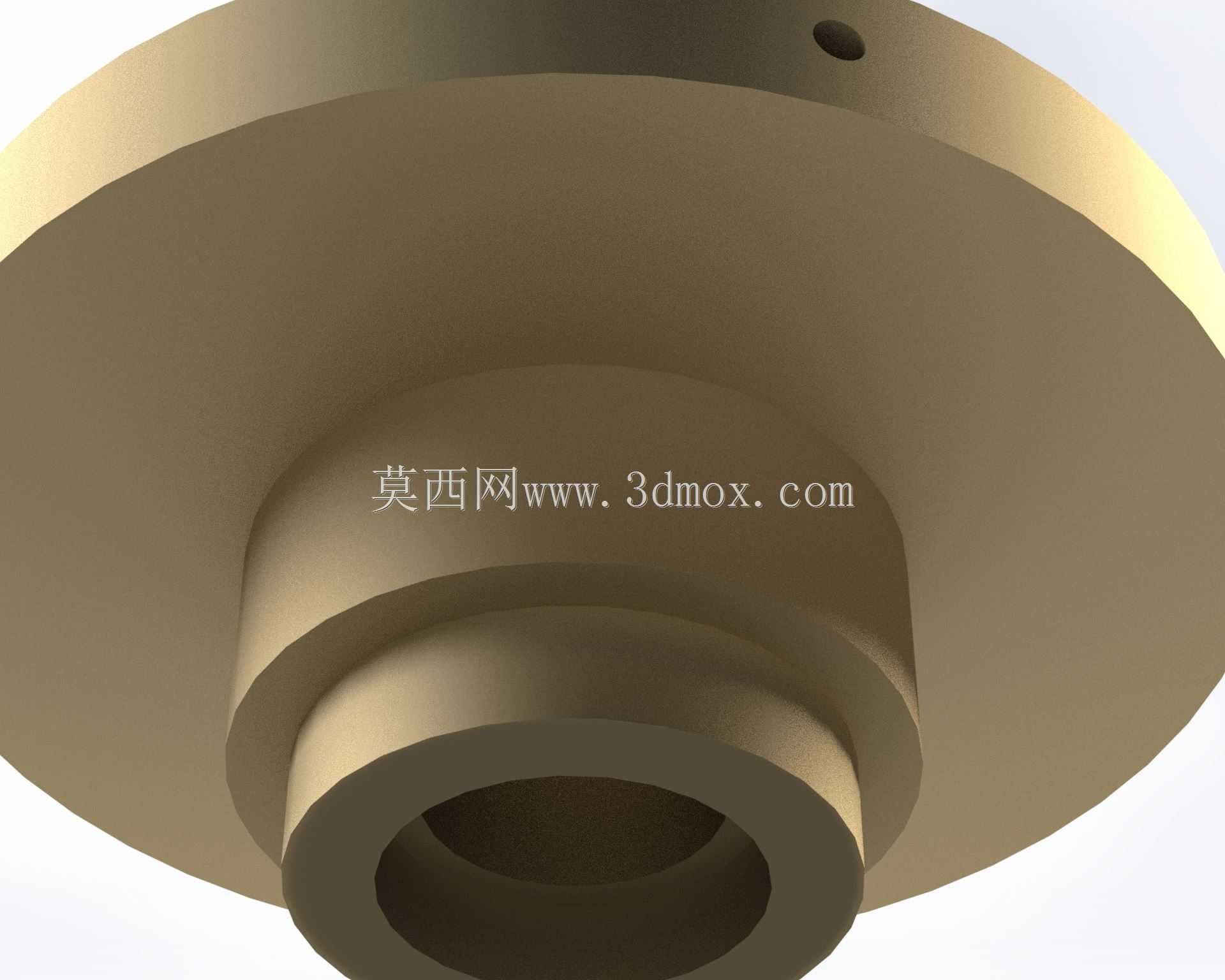

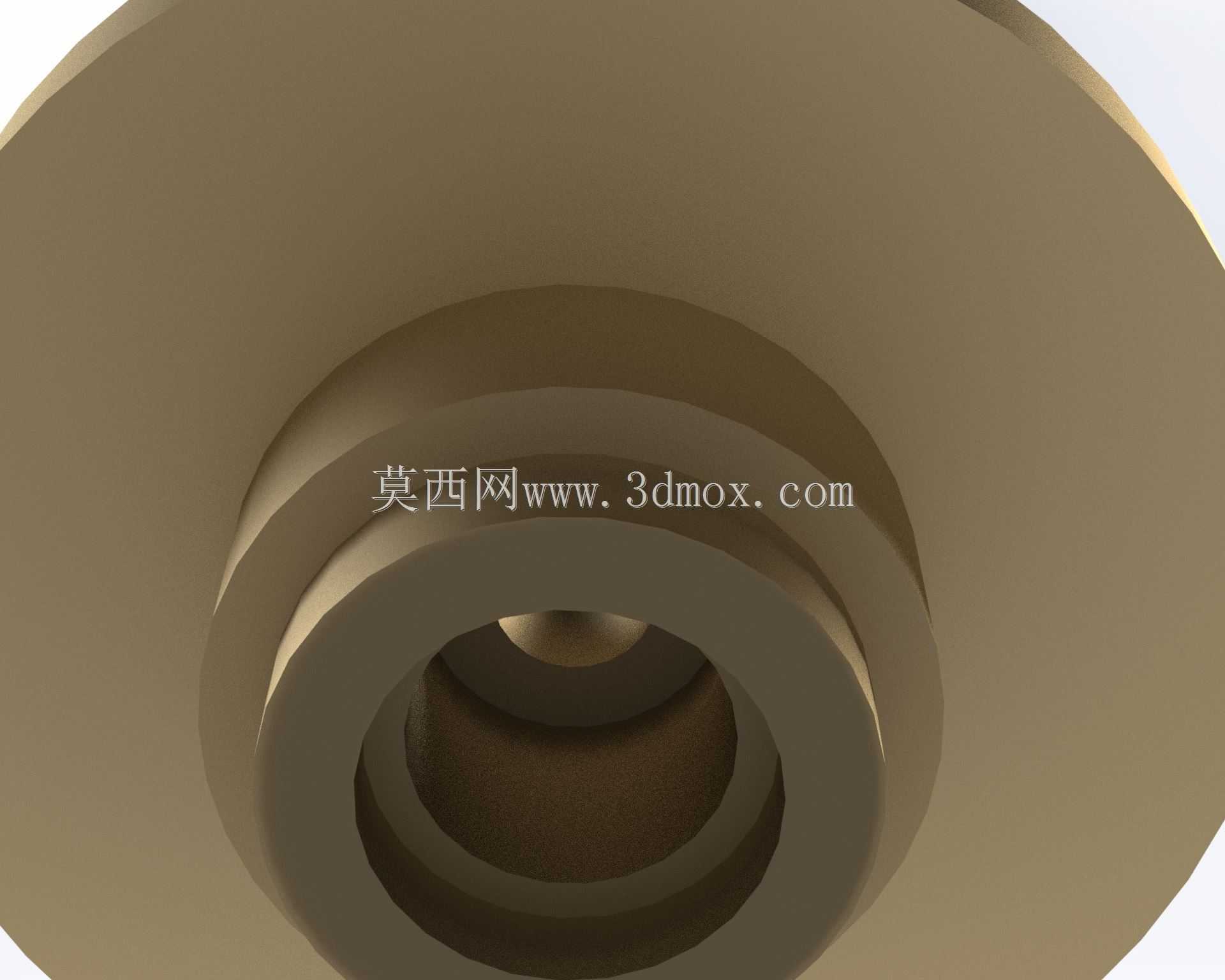

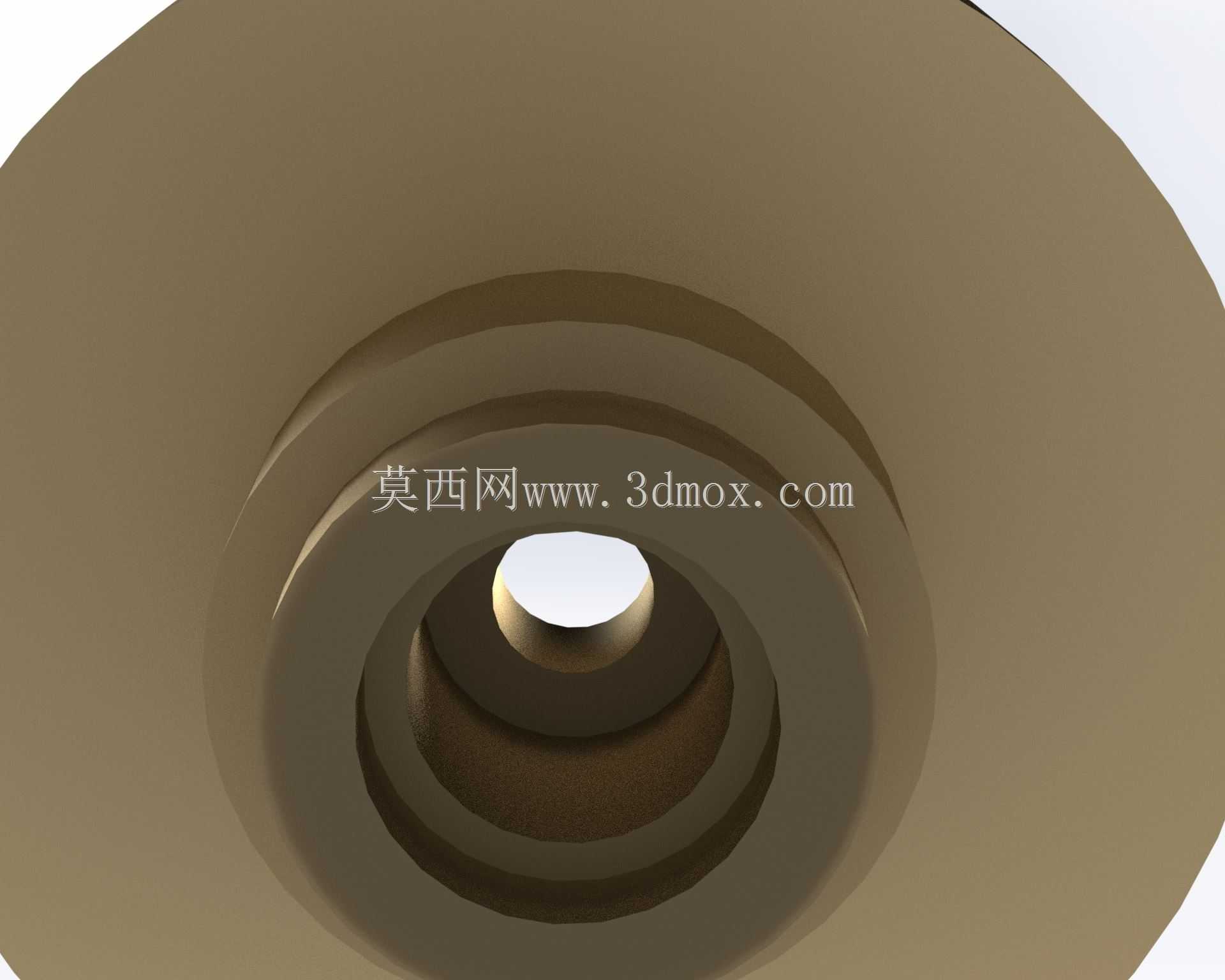

　　检测基准偏移的问题；小直径孔是定位销孔，安装时可以先在设备安装面上配做定位销，通过这个孔实现基座的快速对位，不需要反复调整安装角度，能大幅缩短现场装配的调校时间。基座侧面的径向小孔，除了穿紧定螺钉锁紧探头之外，也可以作为小型侧置传感元件的安装位，比如需要同时检测端面和径向位置的工位，就可以在这个侧孔里安装微型对射探头，不需要额外加装侧装支架，减少整体安装空间的占用。从安装边界来看，基座底部带有同轴的小直径凸台，这个凸台的尺寸是和安装面上的沉孔做间隙配合的，装配时凸台先卡入沉孔实现初步定位，再通过顶面未示出的安装孔穿入螺栓完成紧固，这种凸台定位加螺栓紧固的方式，比单纯靠螺栓锁紧的结构抗剪切能力更强，在设备有频繁启停、小幅振动的工况下，

　　基座不会出现横向窜动。设计这类零件的时候，首先要考虑的是安装面的平面度要求，基座和设备贴合的底面、安装探头的顶面都需要做精加工处理，平面度公差控制在0.02mm以内，避免因为安装面不平导致探头安装后出现角度倾斜，最终影响检测精度。孔位的位置度公差也需要严格控制，主安装孔和底部凸台要保证同轴度，侧孔的轴线要和主孔轴线垂直相交，这样紧定螺钉锁紧的时候才能均匀顶在探头侧壁上，不会出现顶偏导致探头轴线倾斜的问题。在实际应用场景里，这类基座常搭配光电式、电容式传感探头使用，比如印刷设备的色标检测工位，基座安装在送料辊旁的支架上，主孔装入色标传感器，侧孔可以装入辅助的物料检测探头，同时完成色标定位和物料有无的检测，

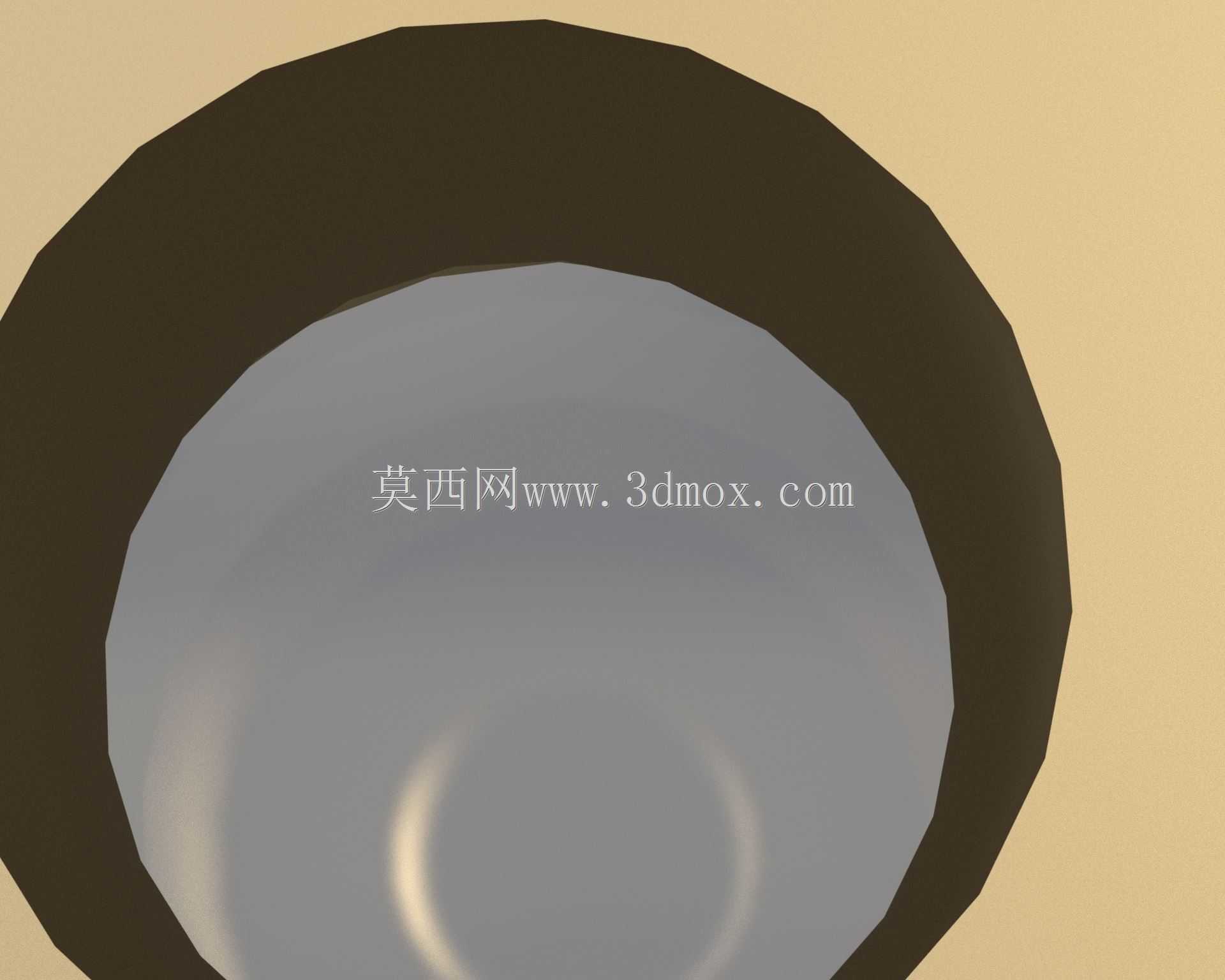

　　不需要在同一个位置安装两个独立的传感支架，让工位的结构更紧凑。还有在小型装配专机的旋转分度盘上，这类圆盘基座可以直接安装在分度盘的中心位置，主孔装入原点检测传感器，每次分度盘旋转一圈就完成一次原点复位校准，侧面的小孔可以接入气路，作为吹气嘴的安装位，在检测的同时吹走探头表面的灰尘、碎屑，避免杂物遮挡探头导致检测失效。从建模的角度来说，这类零件的特征并不复杂，但需要重点关注各个孔位的配合公差，还有凸台与圆盘主体的过渡圆角，过渡圆角不能太小，否则加工的时候应力集中，长期受振动容易出现根部断裂的问题；同时顶面的孔口要做微小的倒角，方便探头装入的时候不会刮伤探头外壁，也能避免孔口的毛刺影响安装精度。另外这类基座的材质一般选用铝合金或者黄铜，就像图中展示的金属质感，一方面是重量轻，不会给安装支架带来额外的负载，另一方面材质的切削性能好，精加工的时候容易获得较高的表面精度，同时也不容易生锈，适合在车间多尘、有少量切削液飞溅的工况下长期使用。
