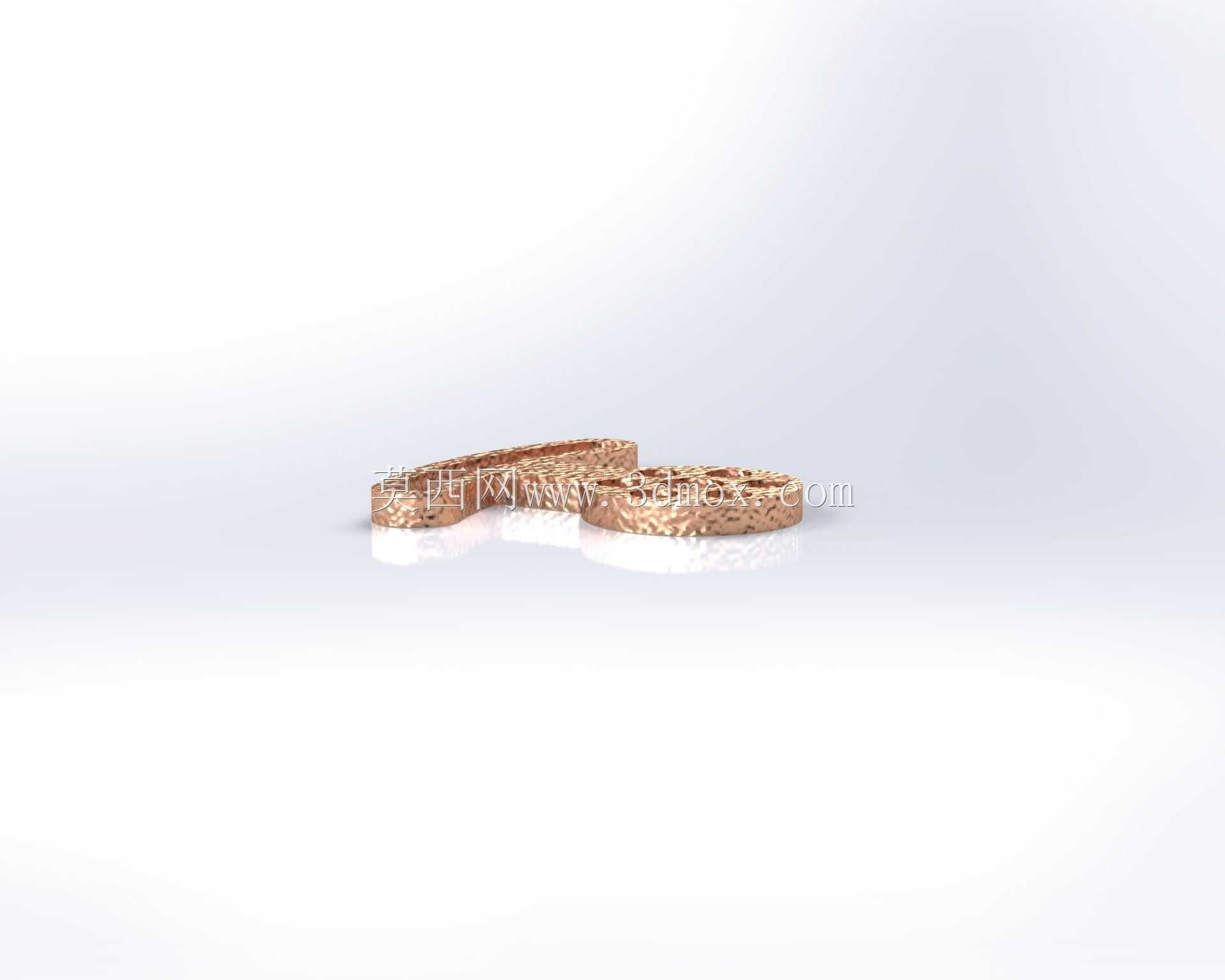

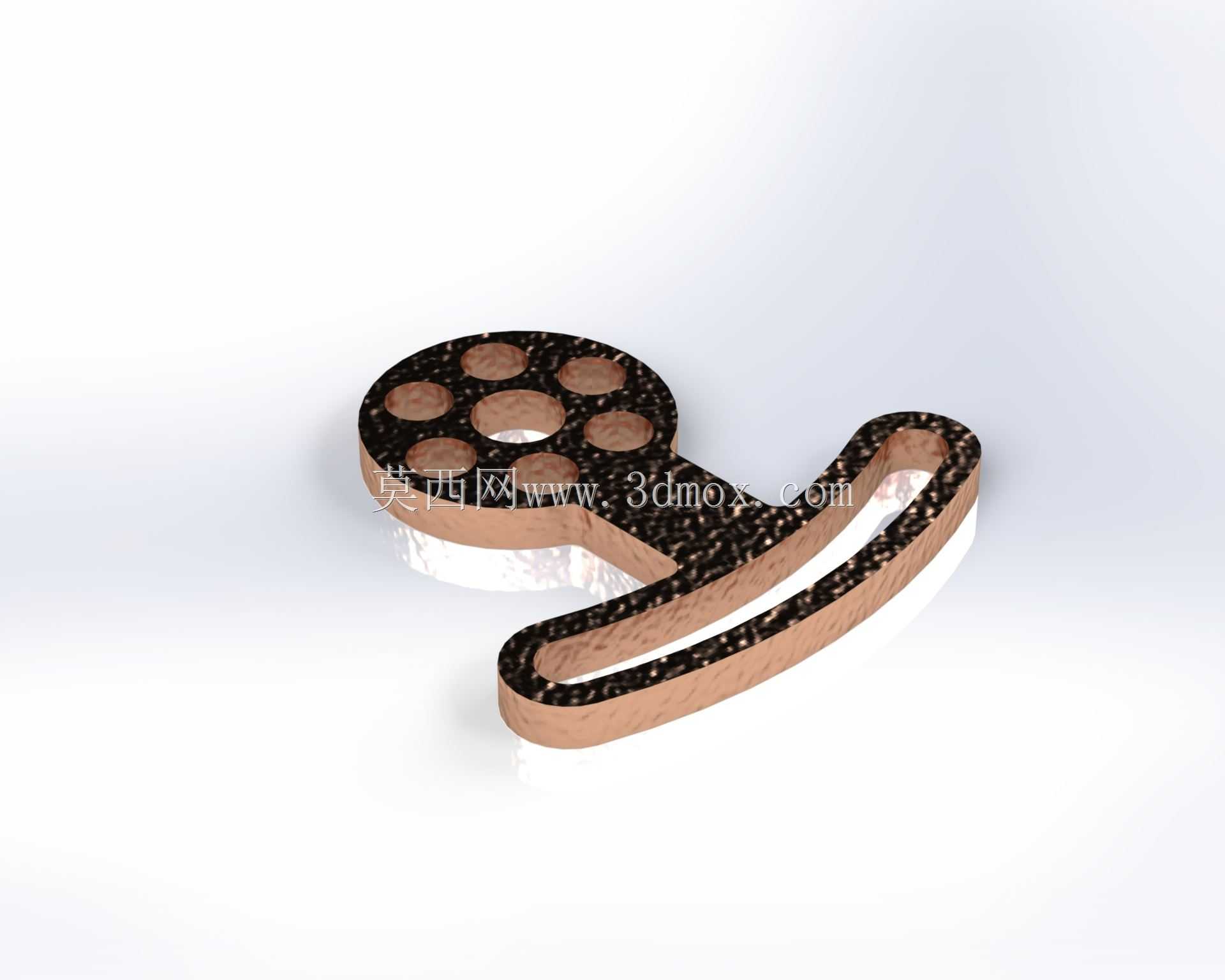

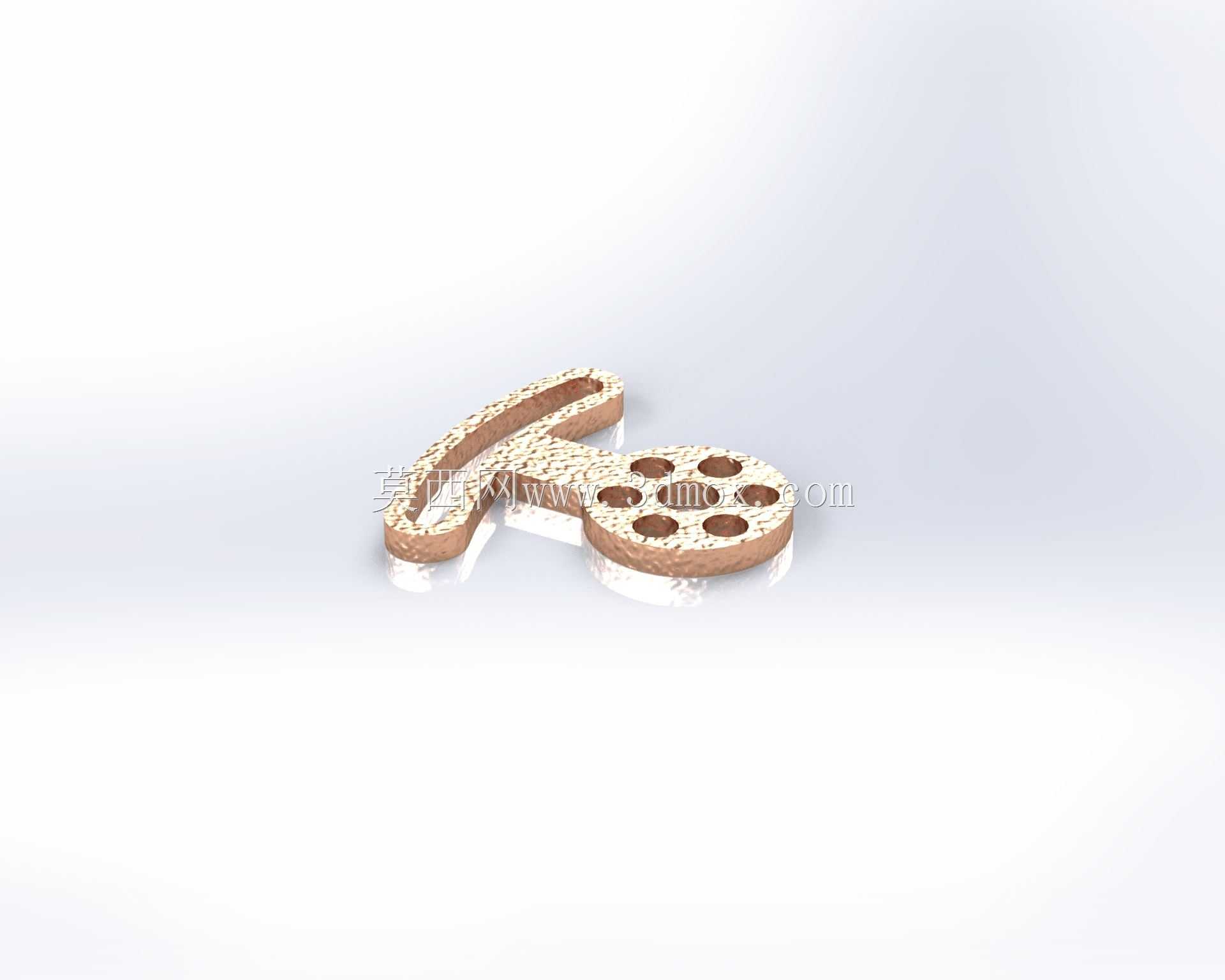

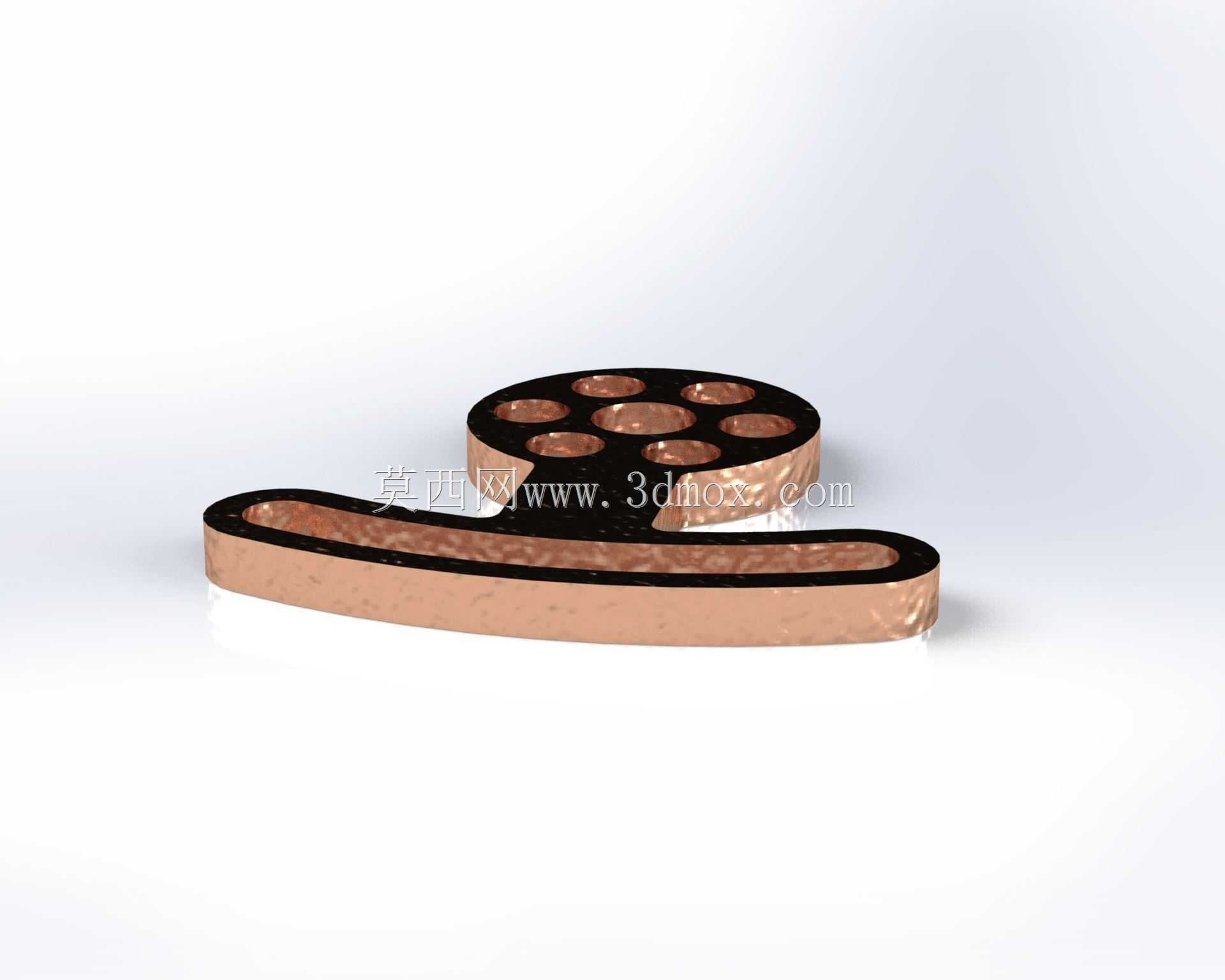

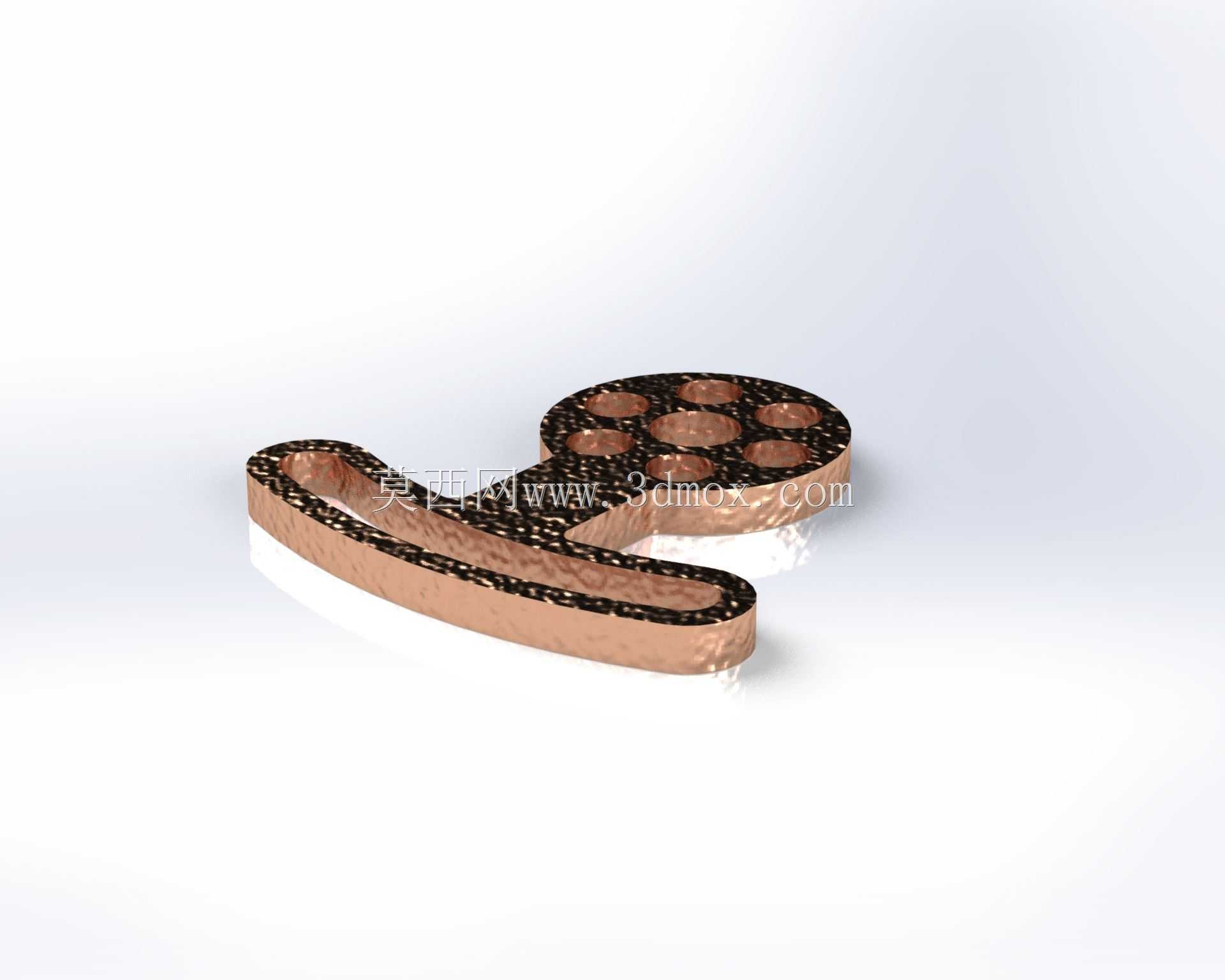

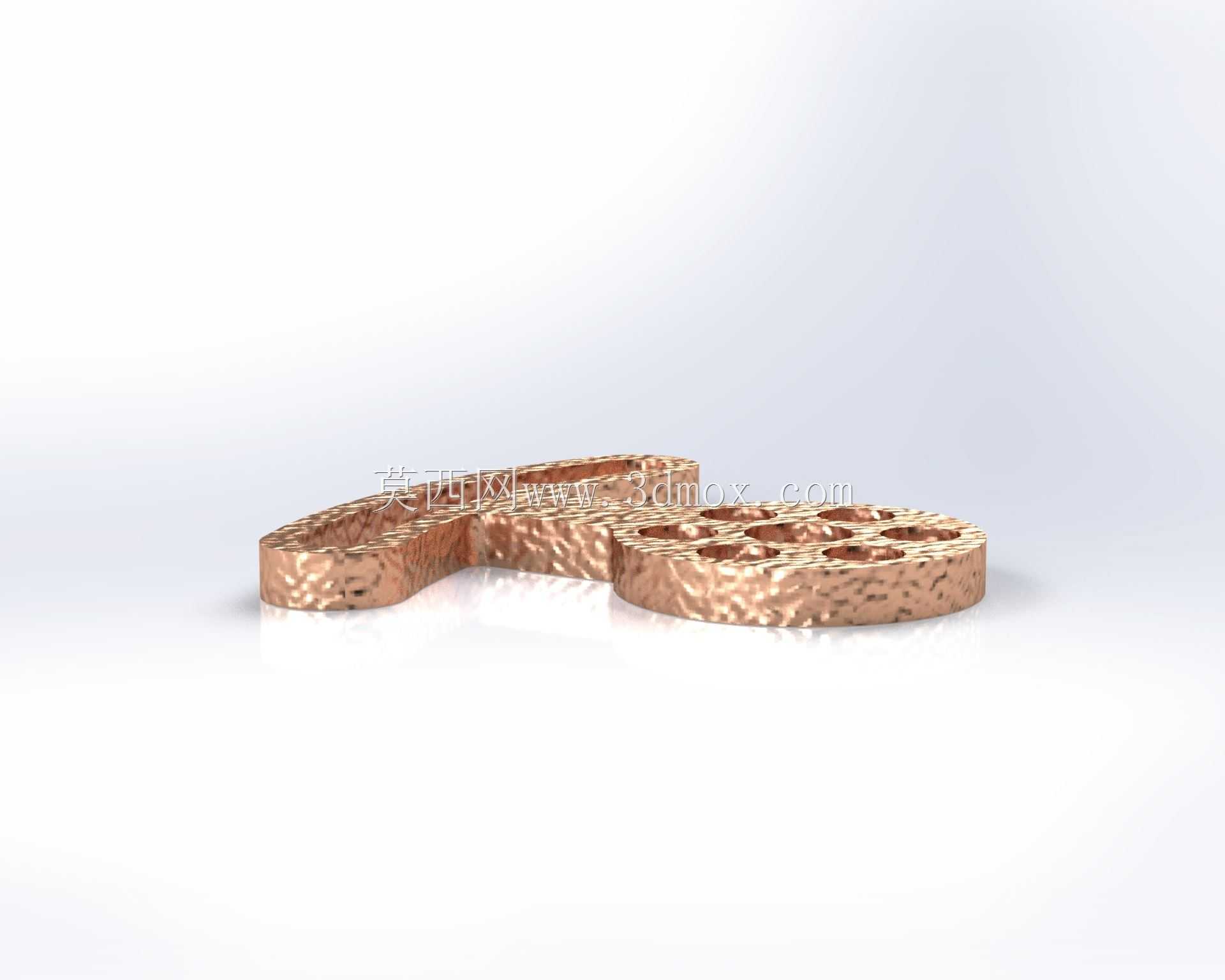

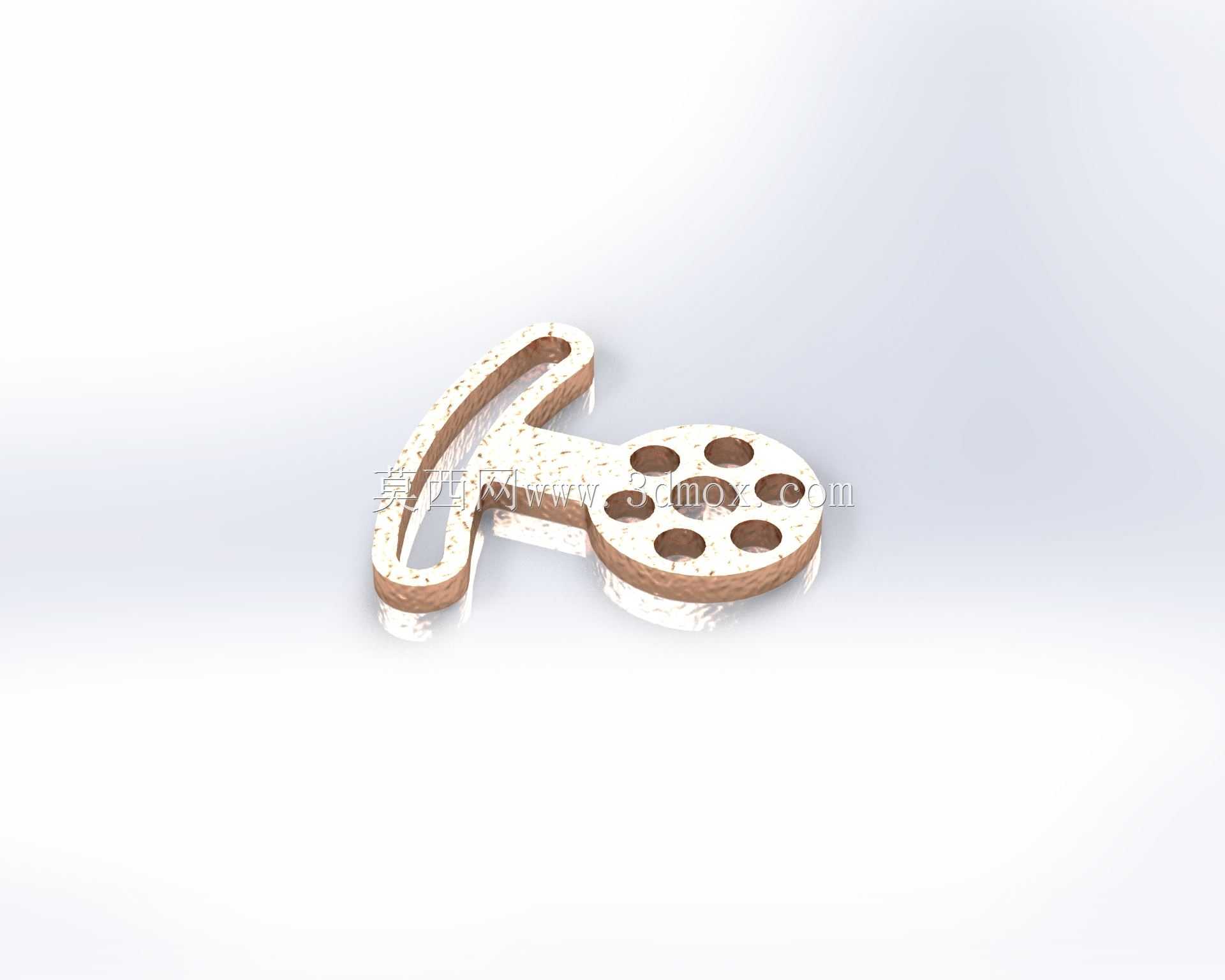

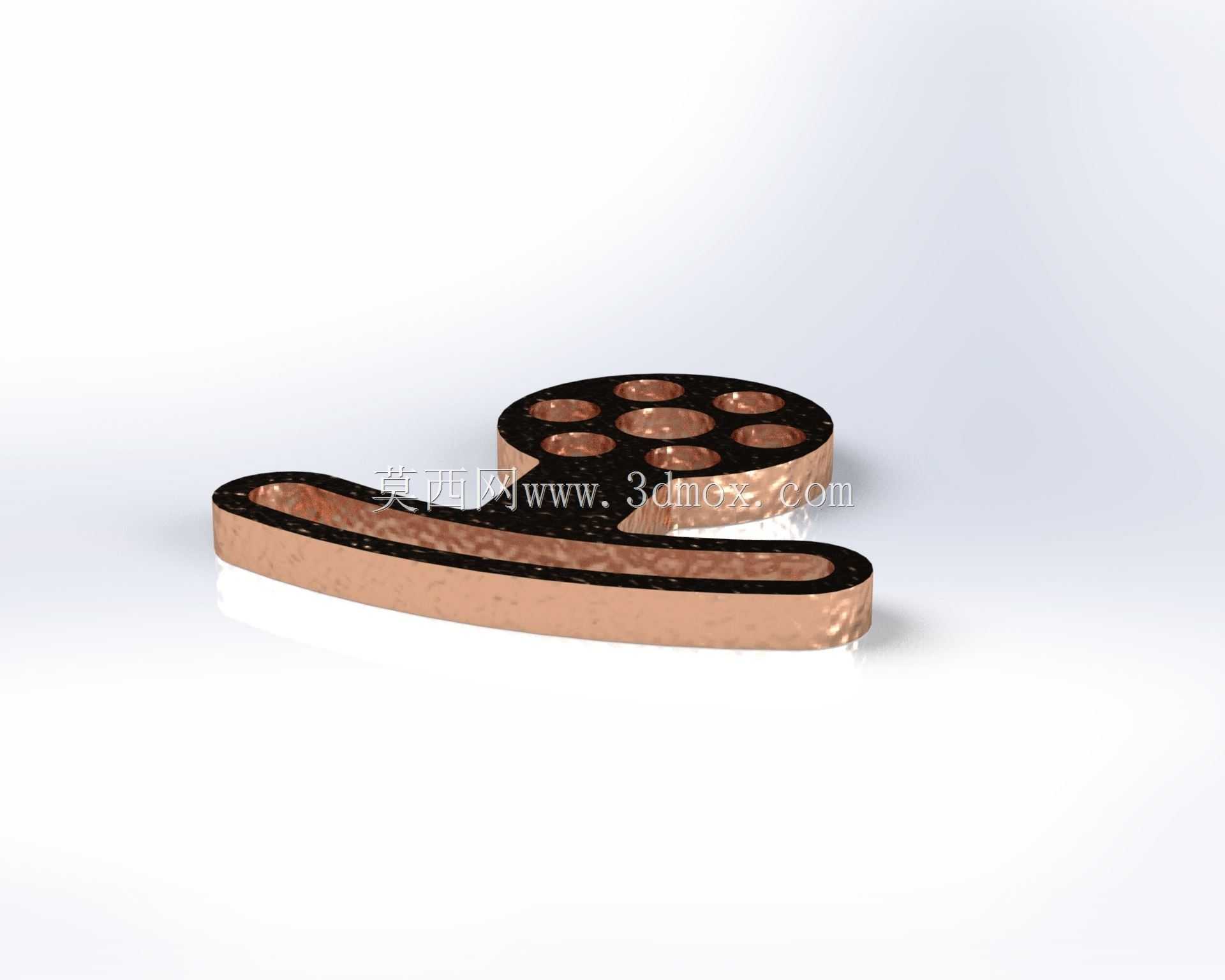

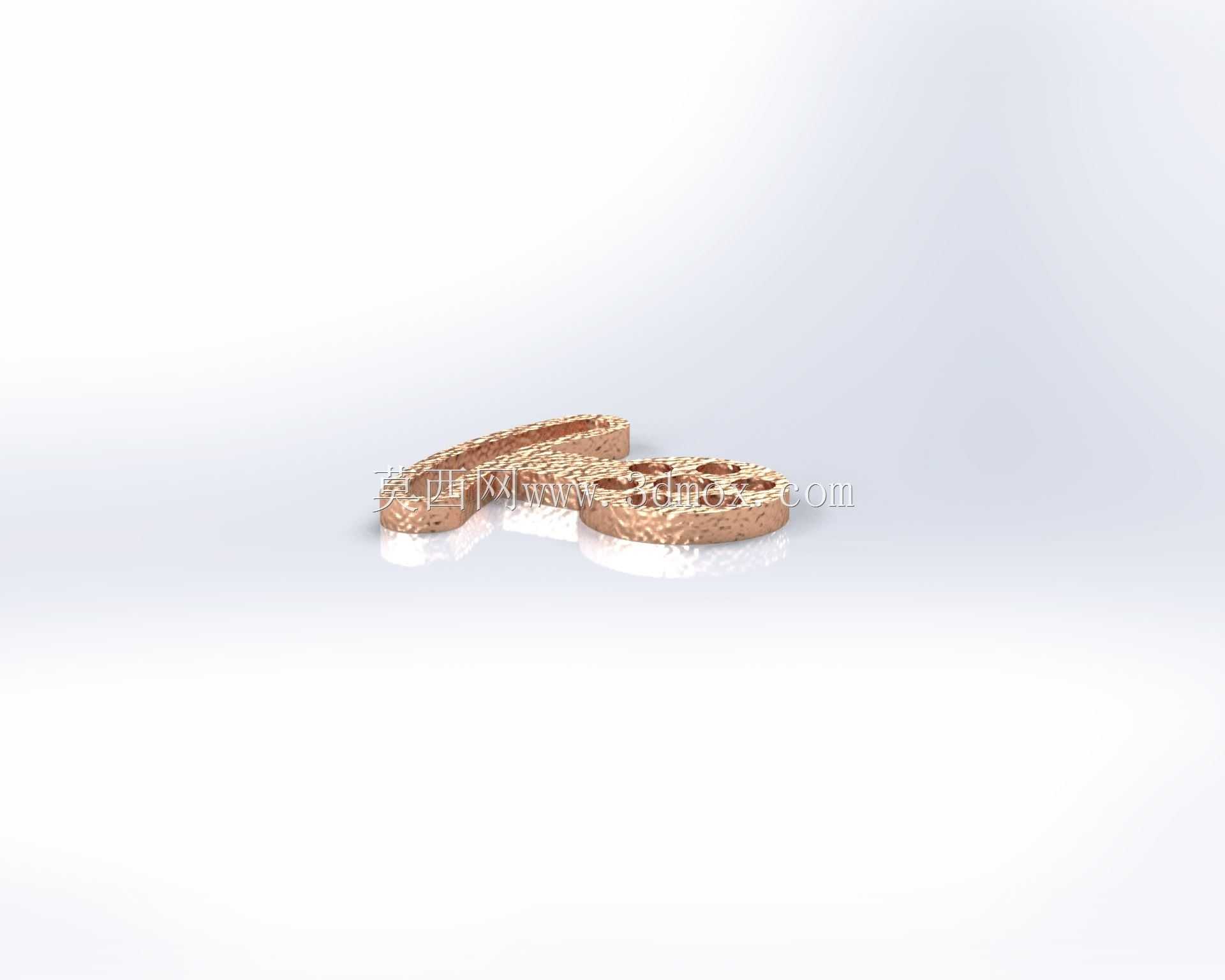

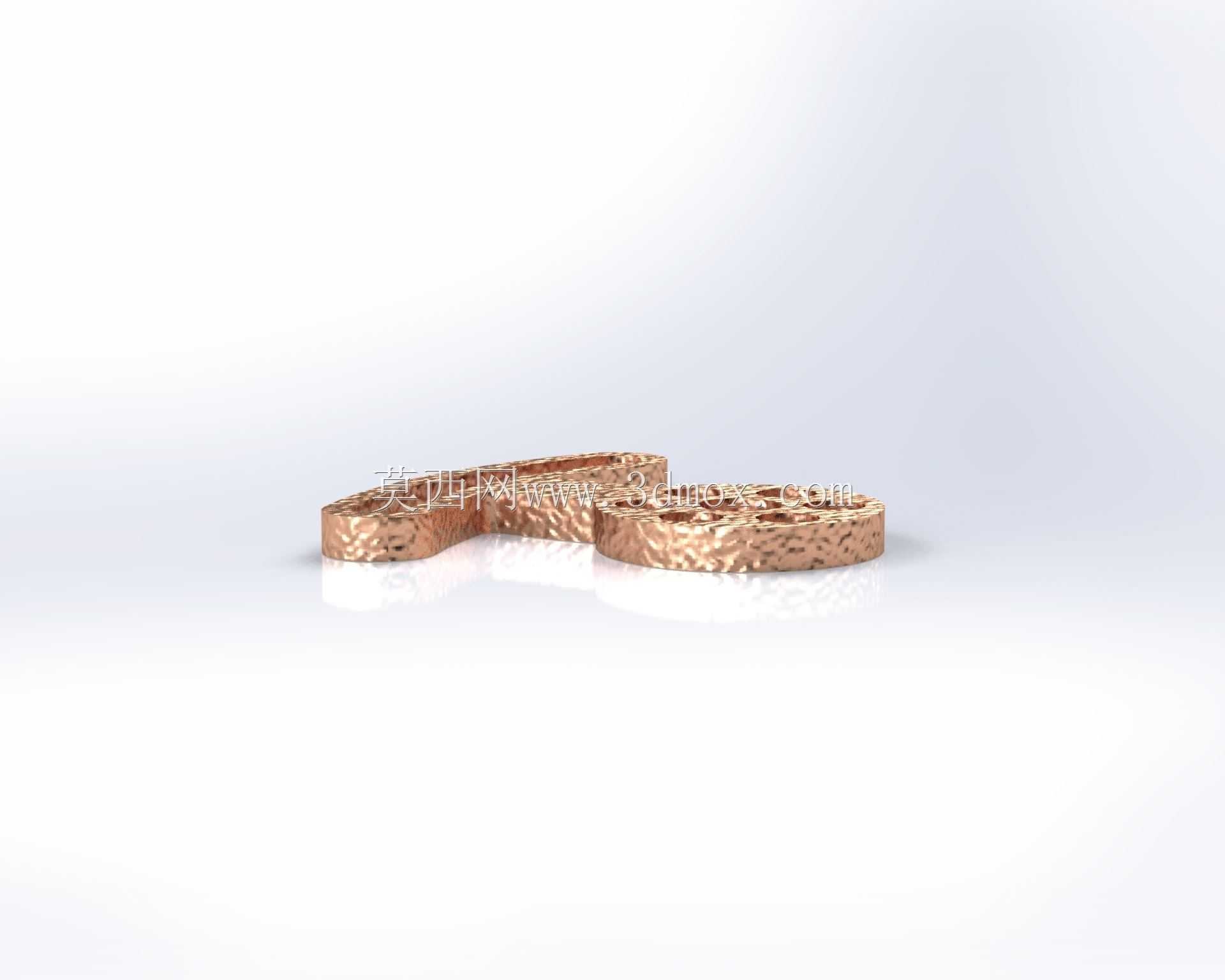

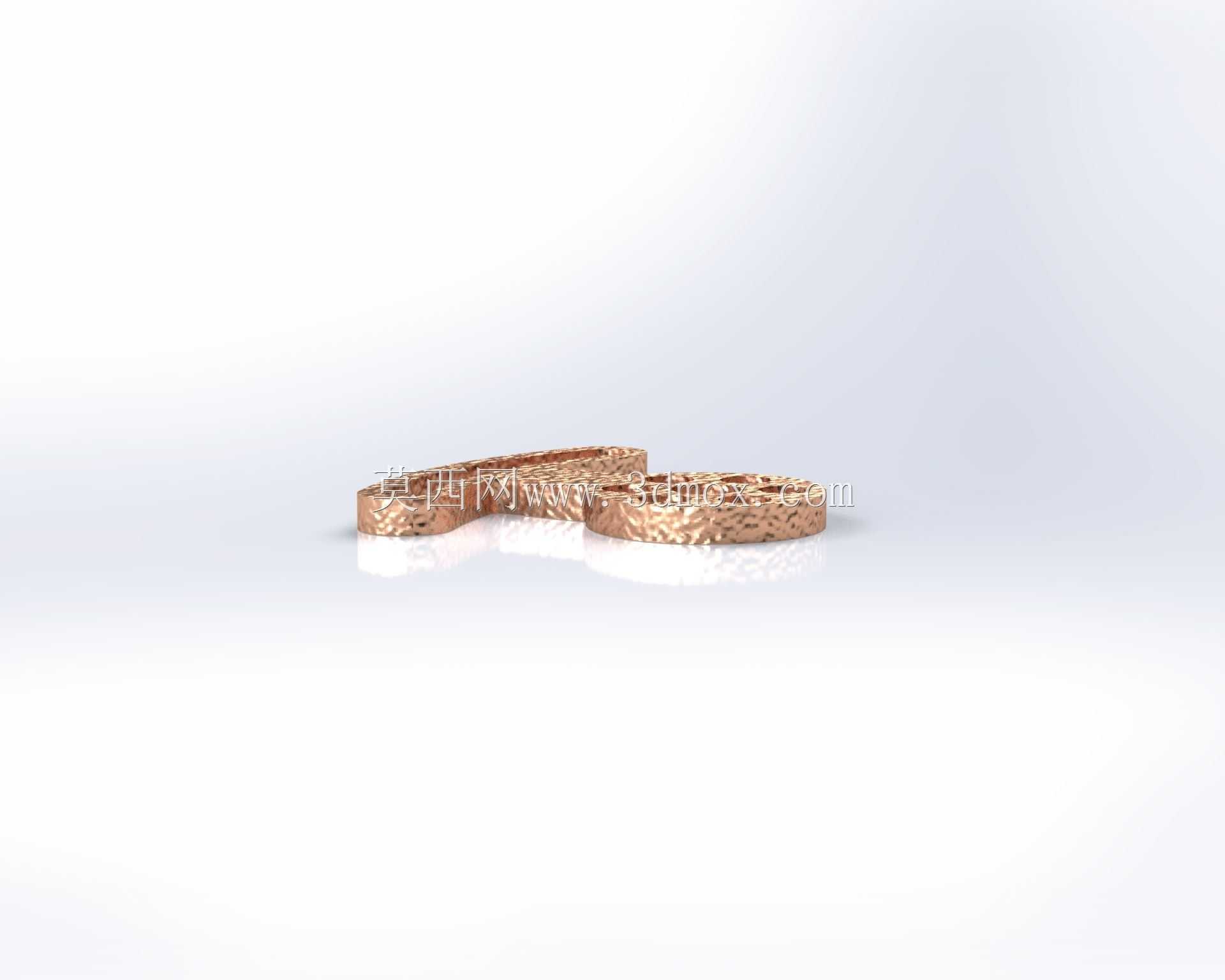

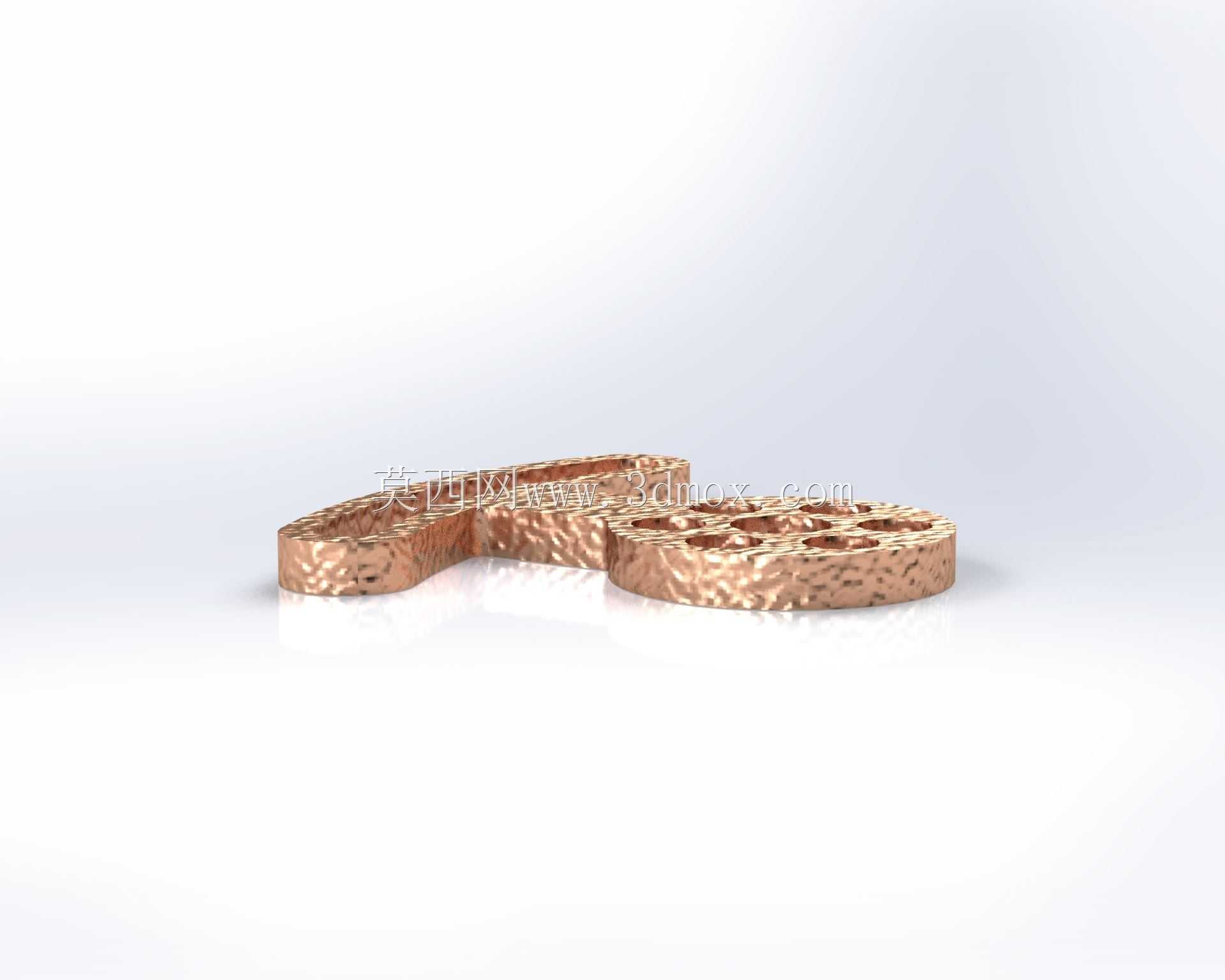

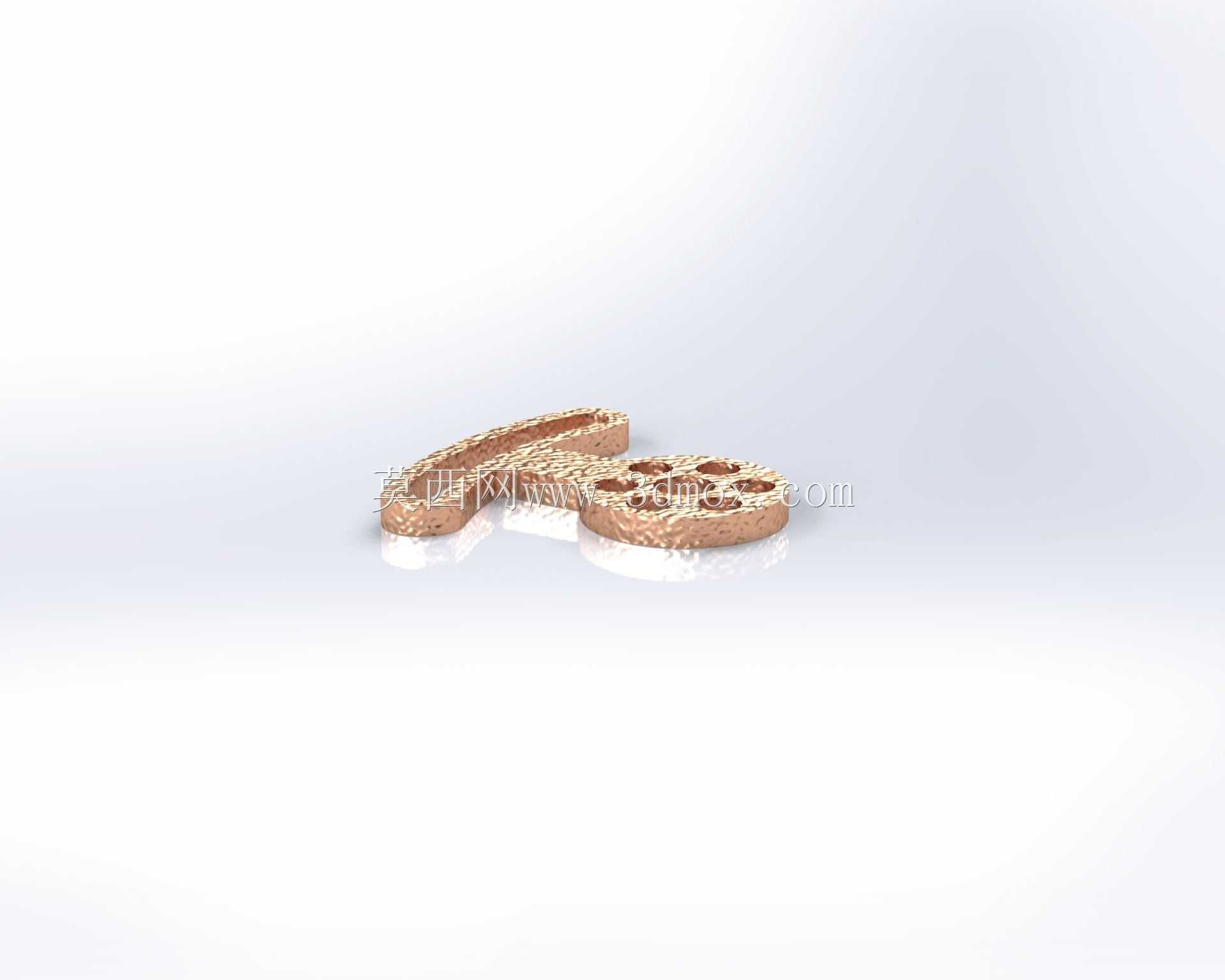

带多孔圆盘弯柄式机械连接构件

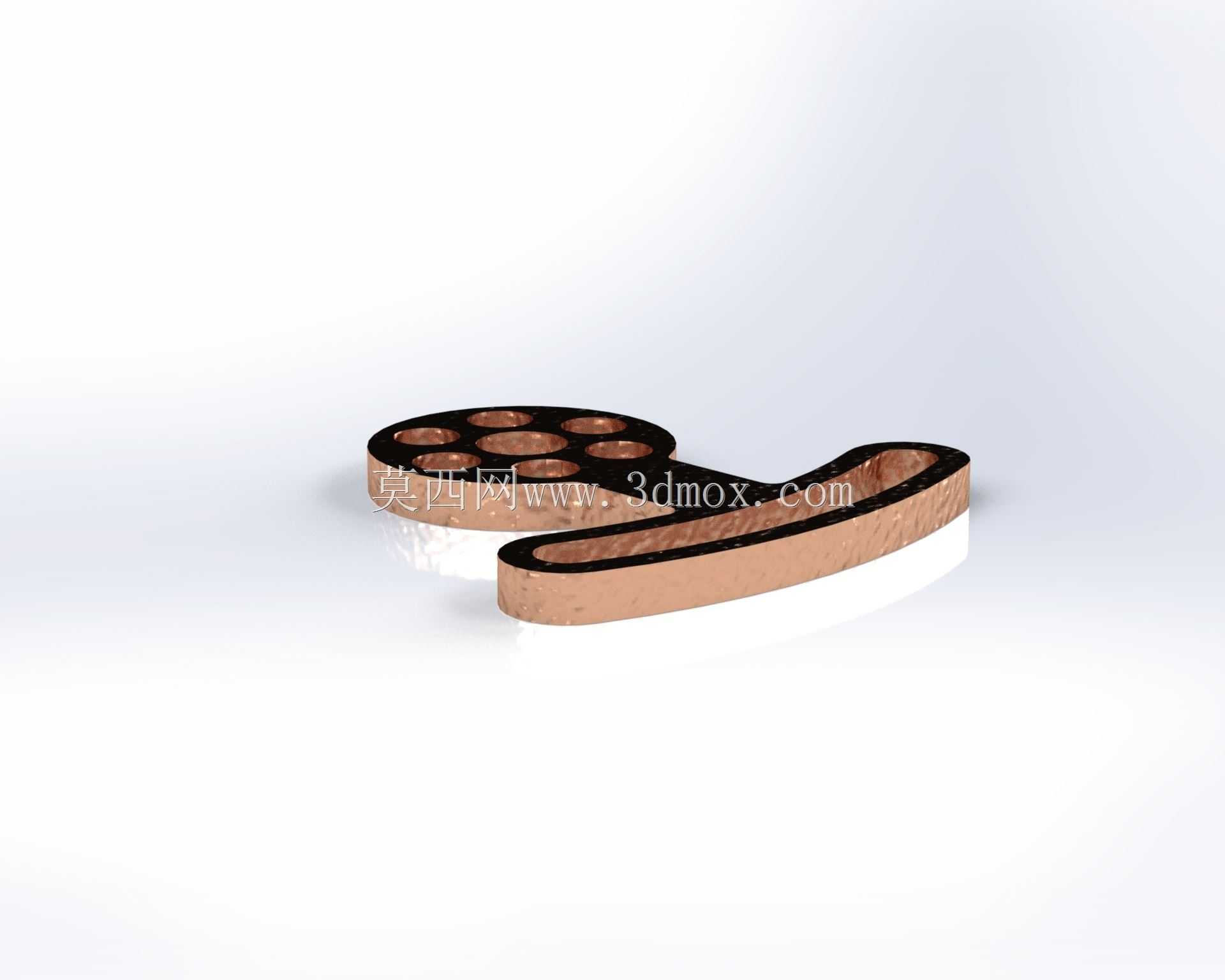

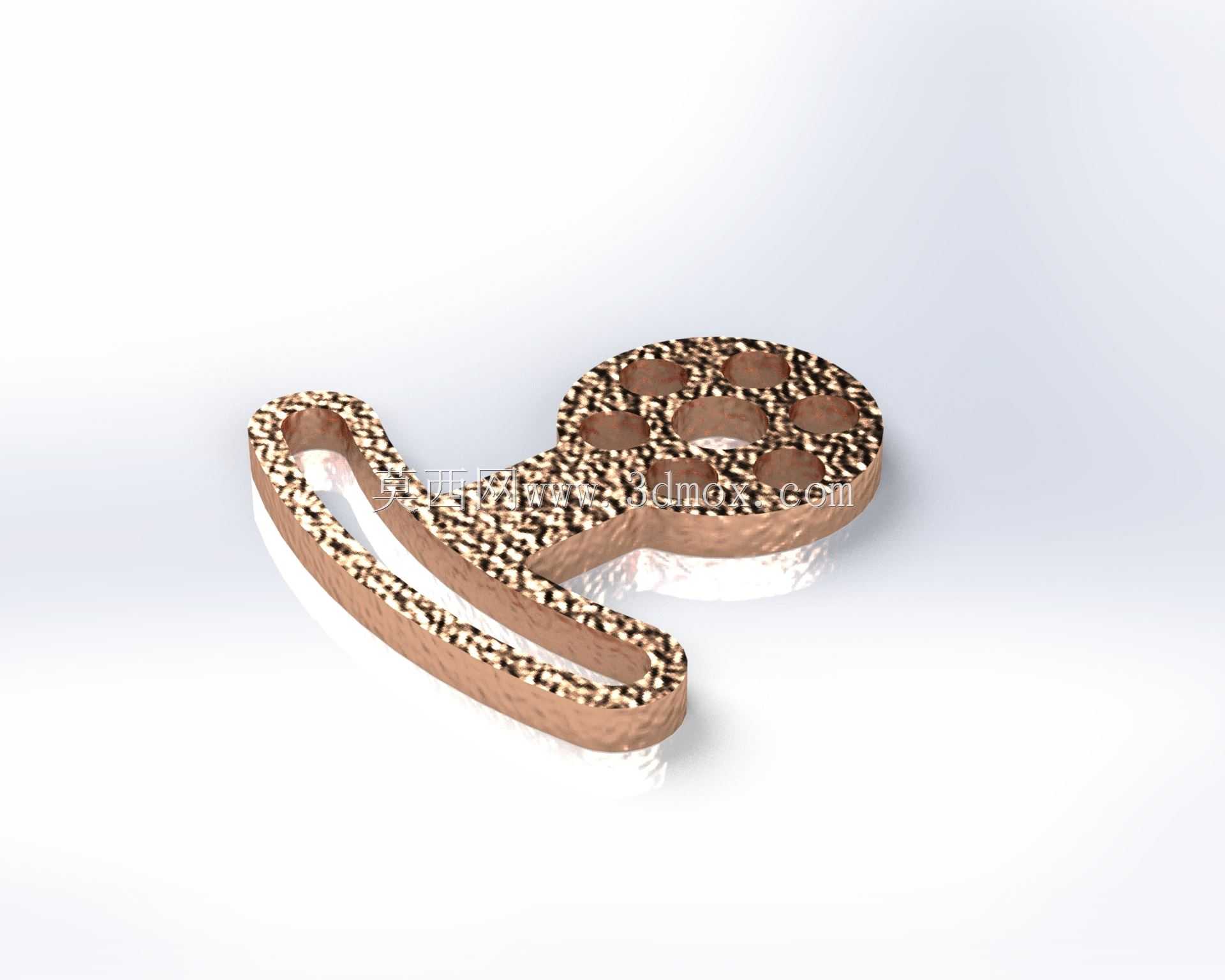

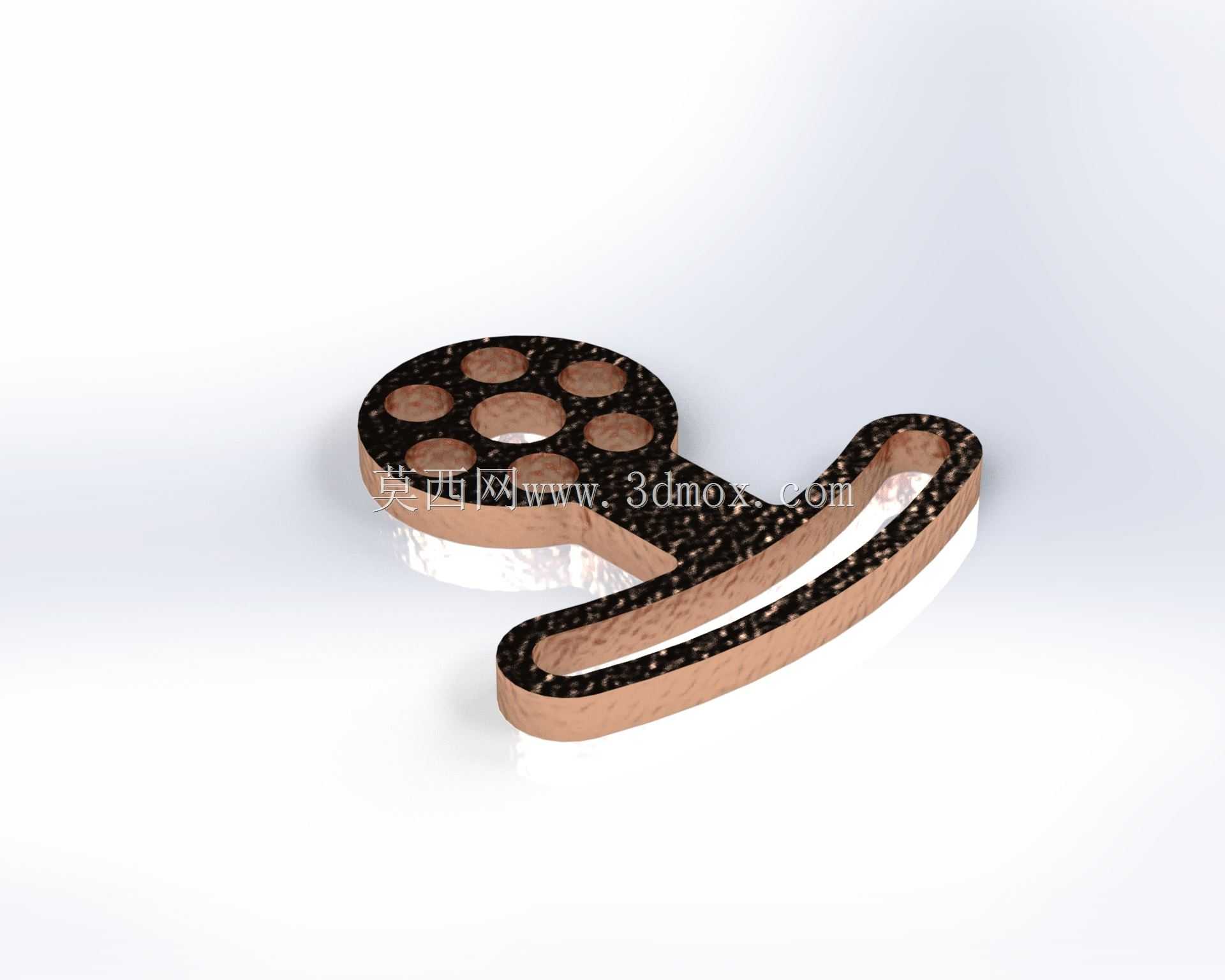

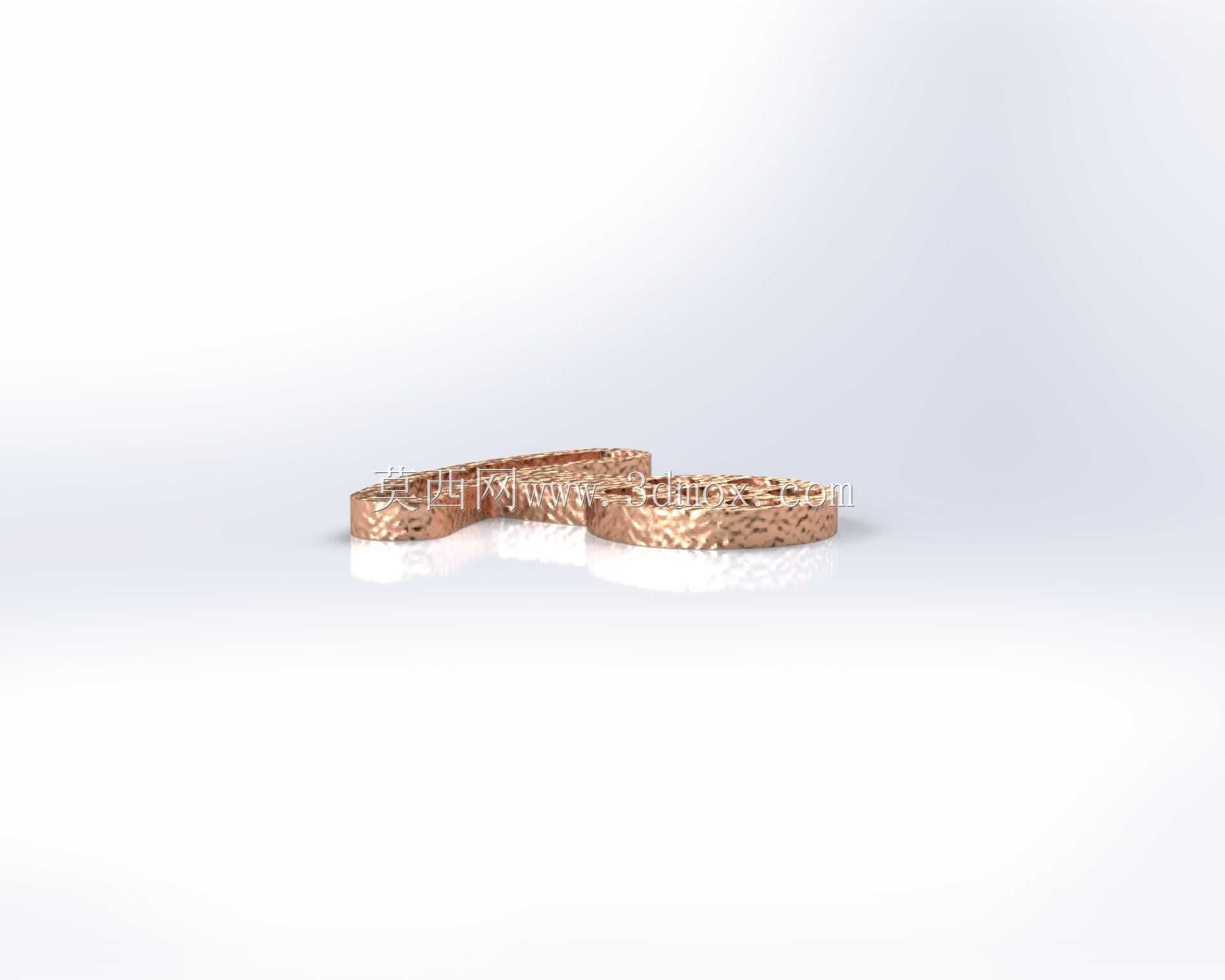

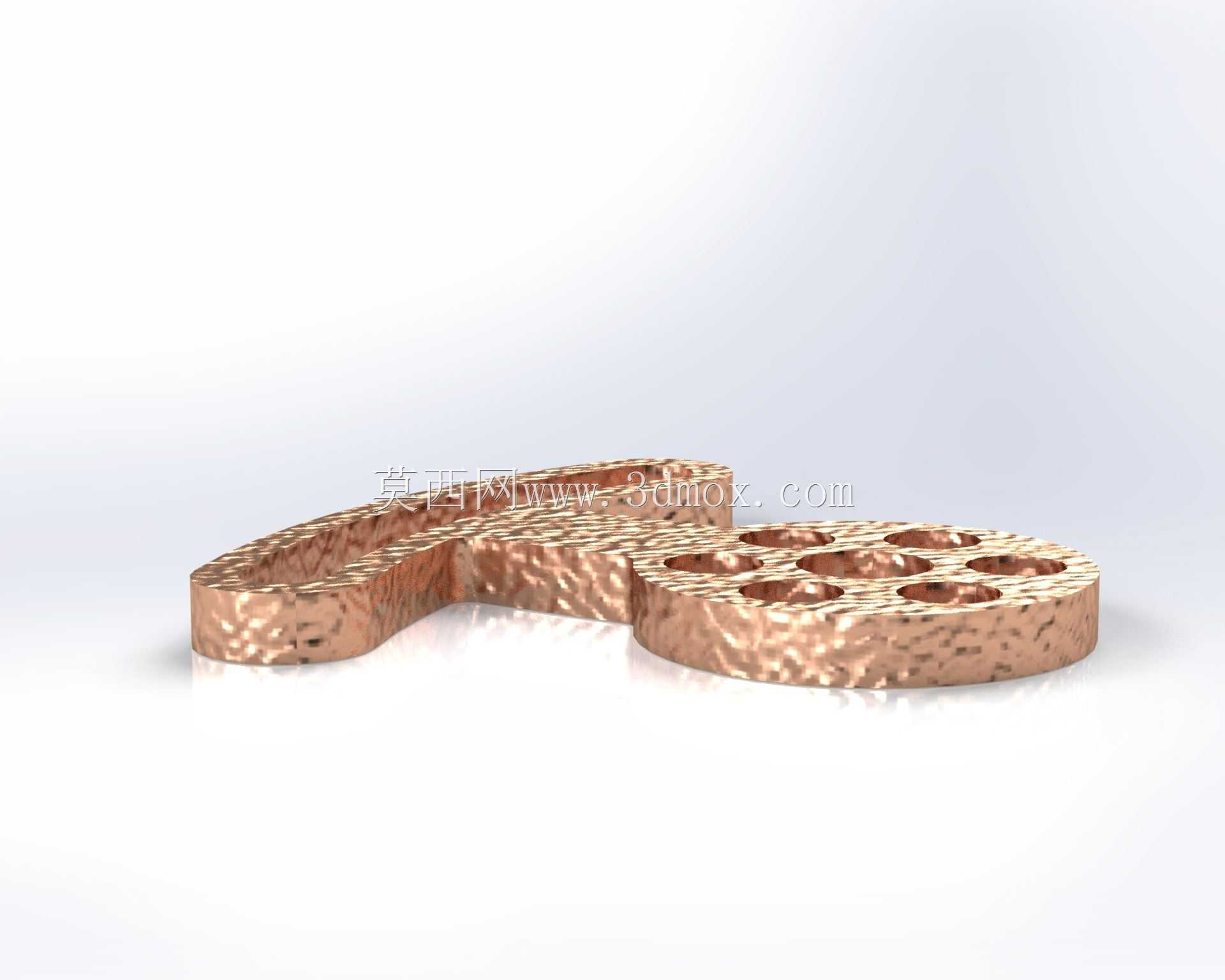

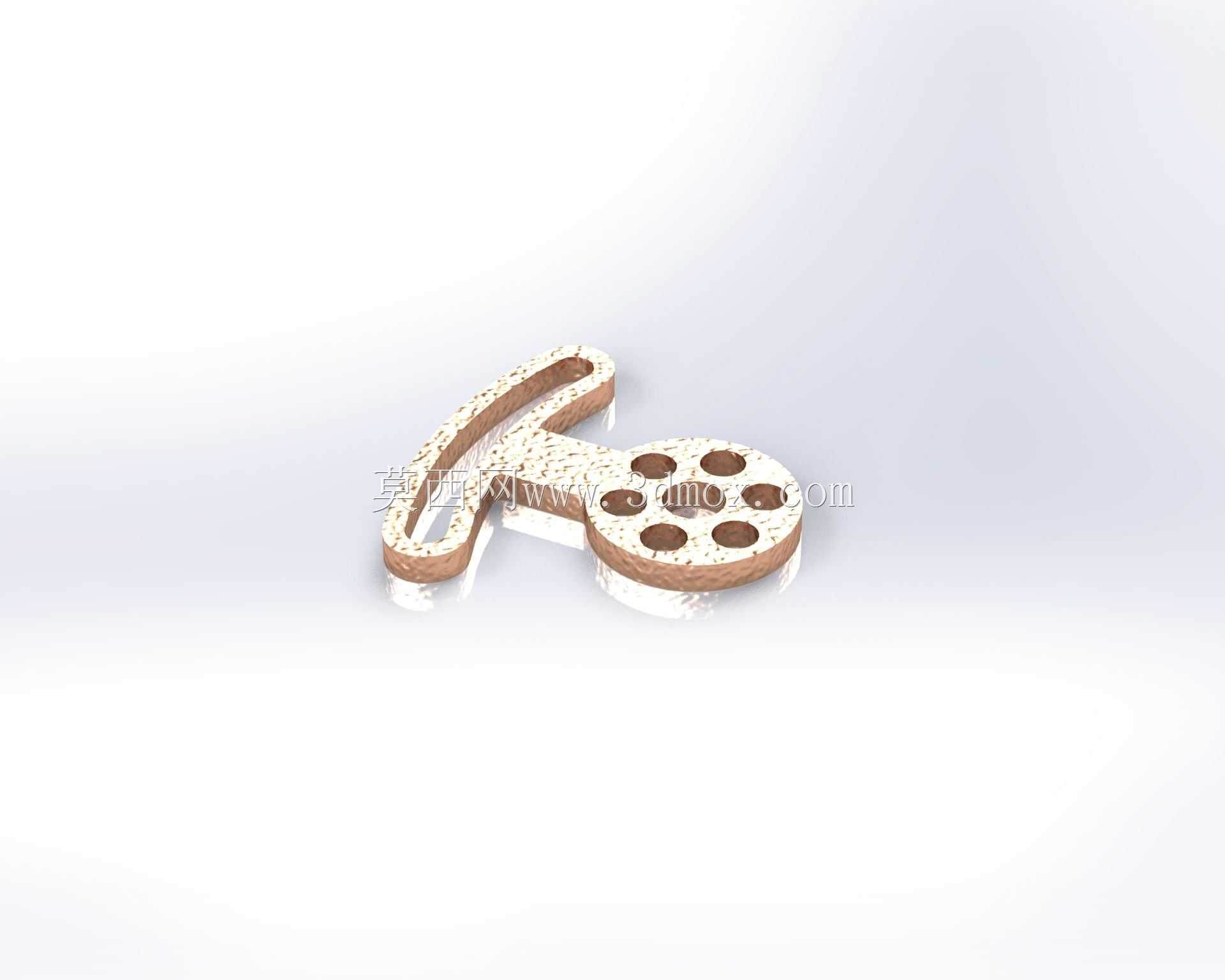

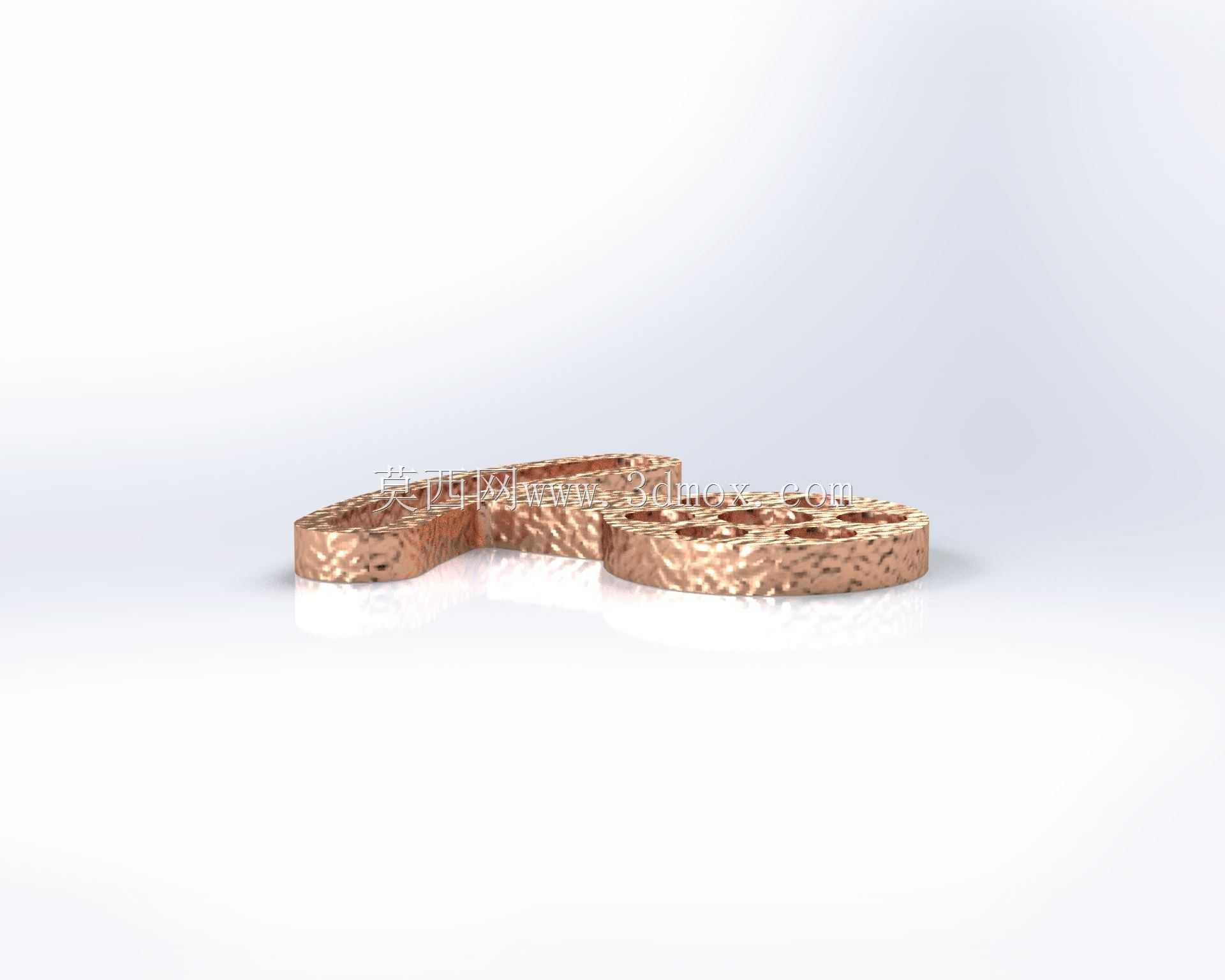

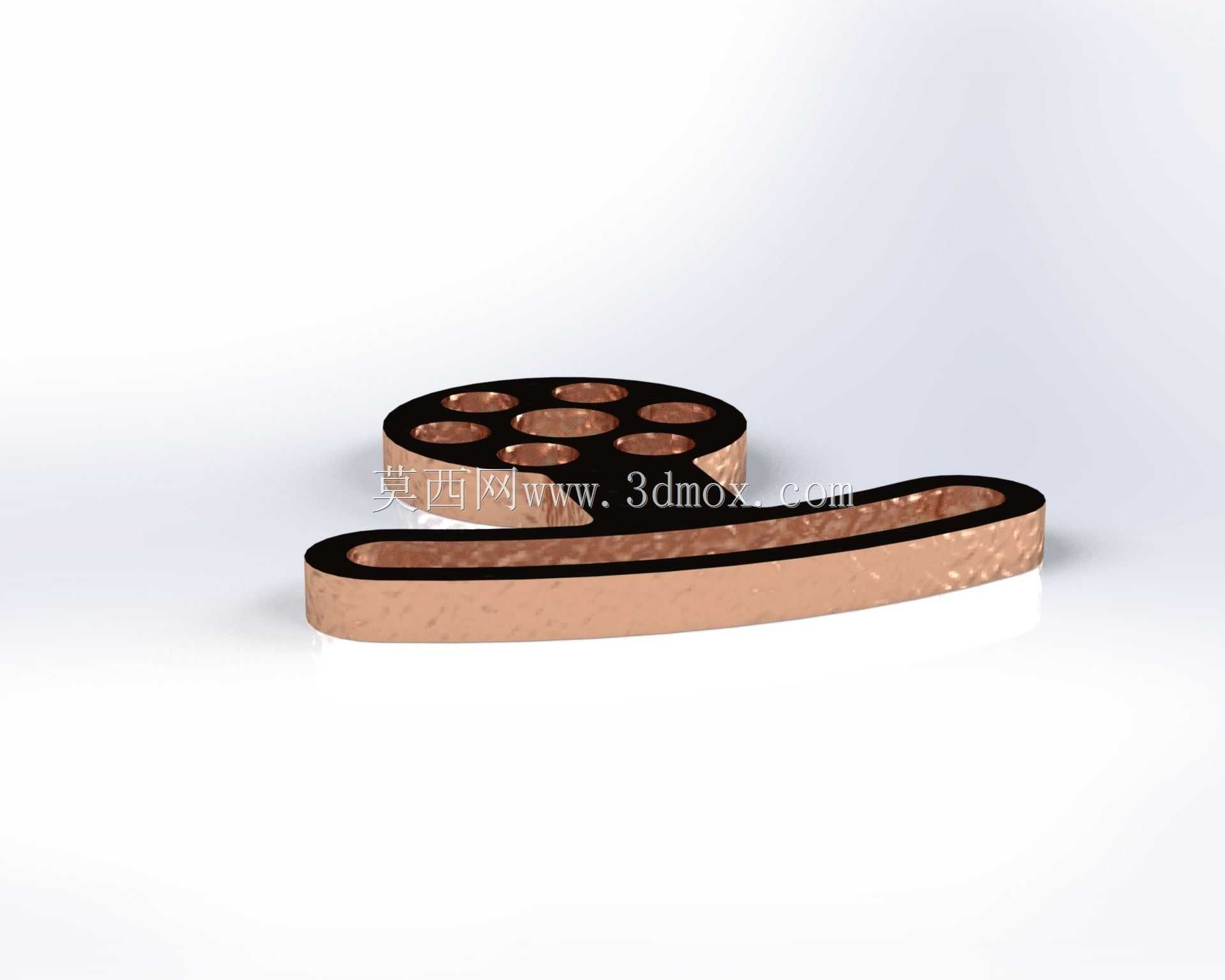

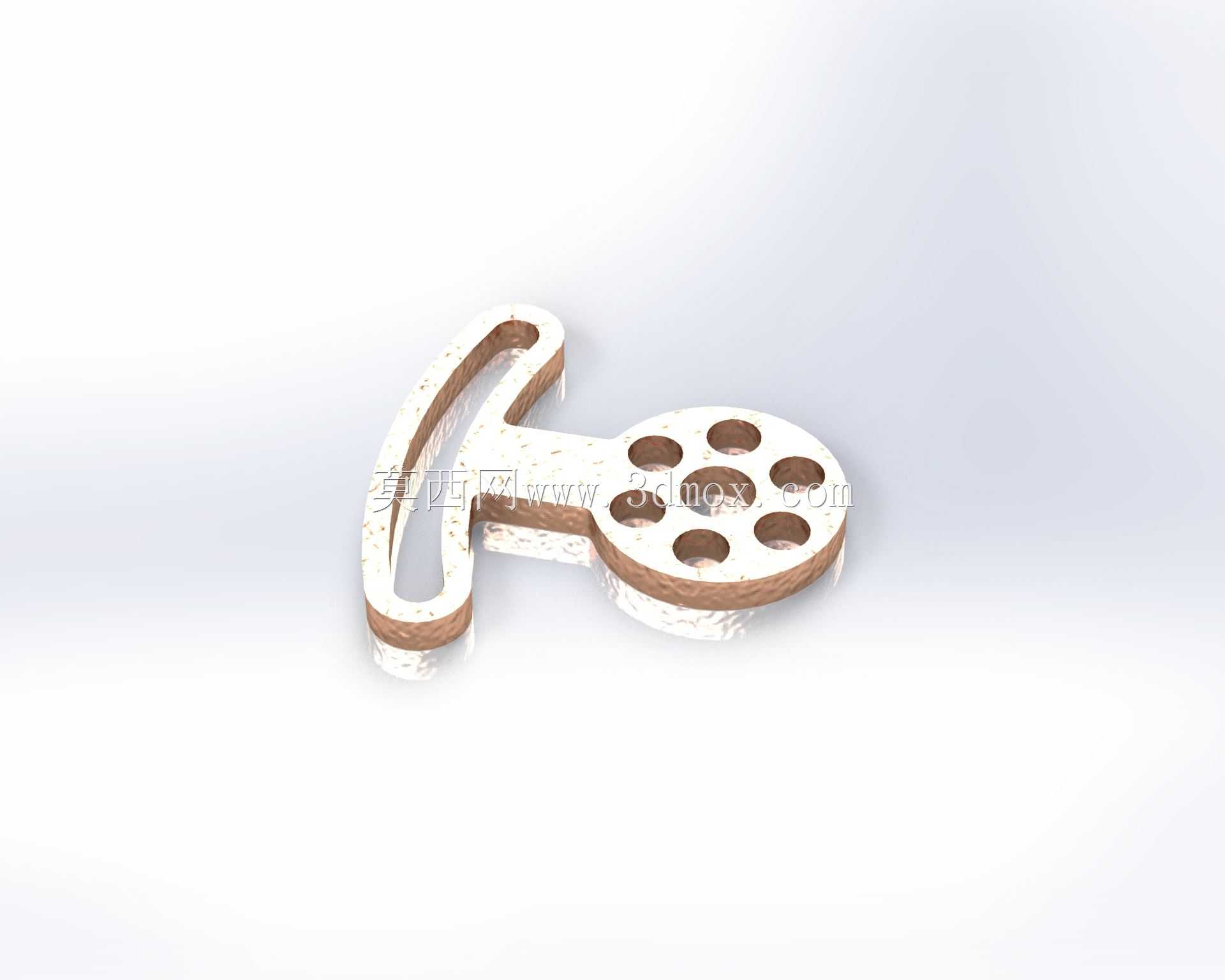

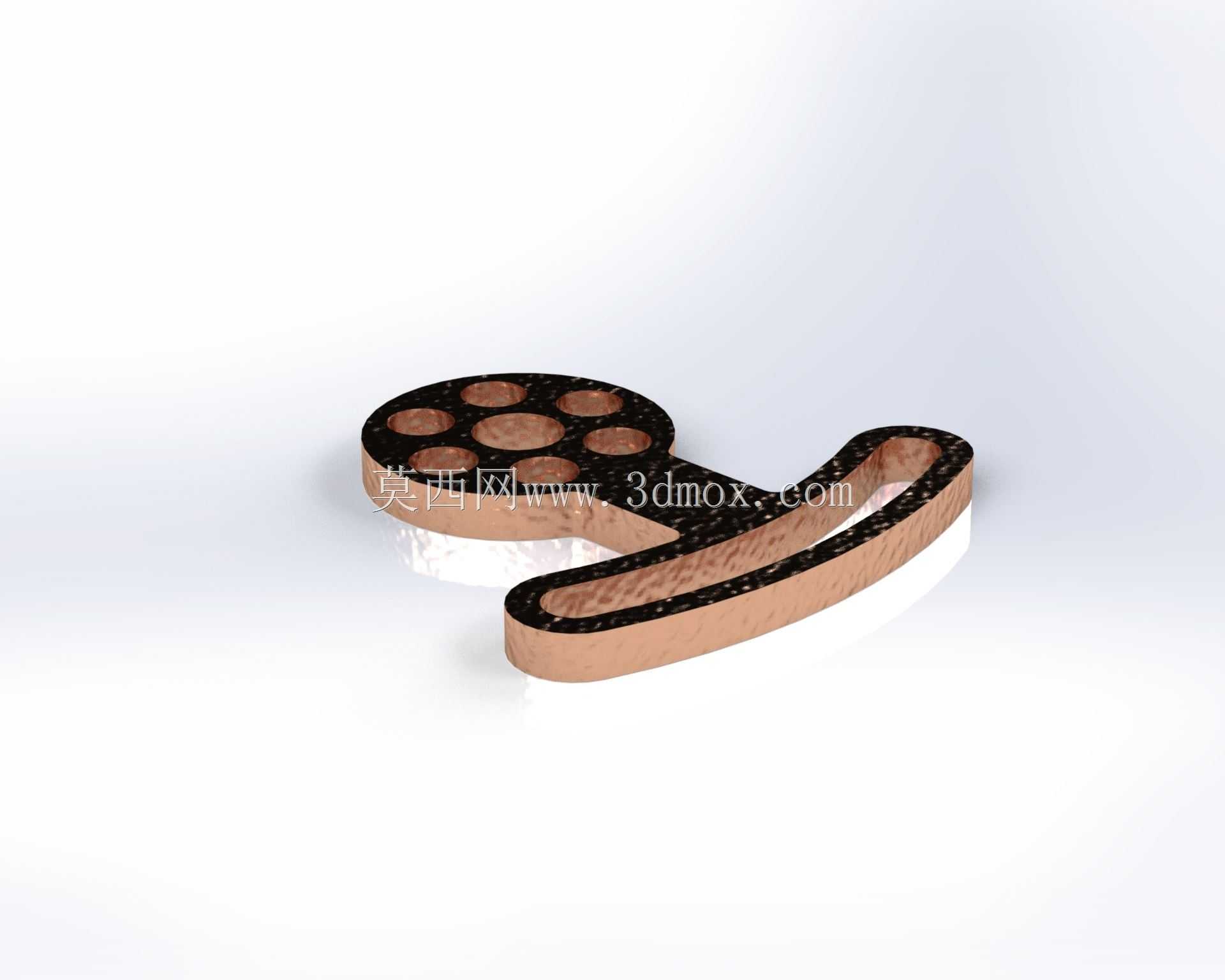

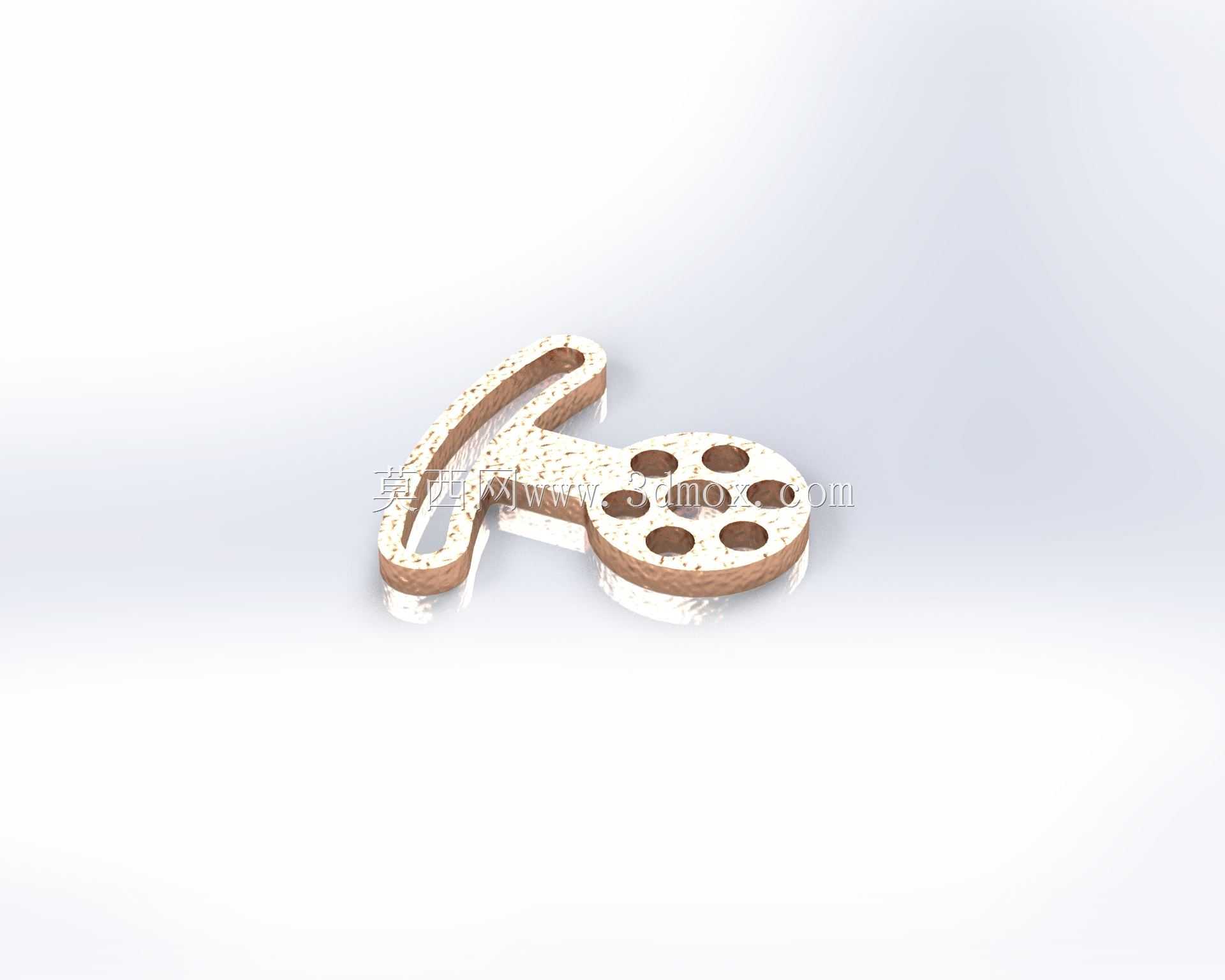

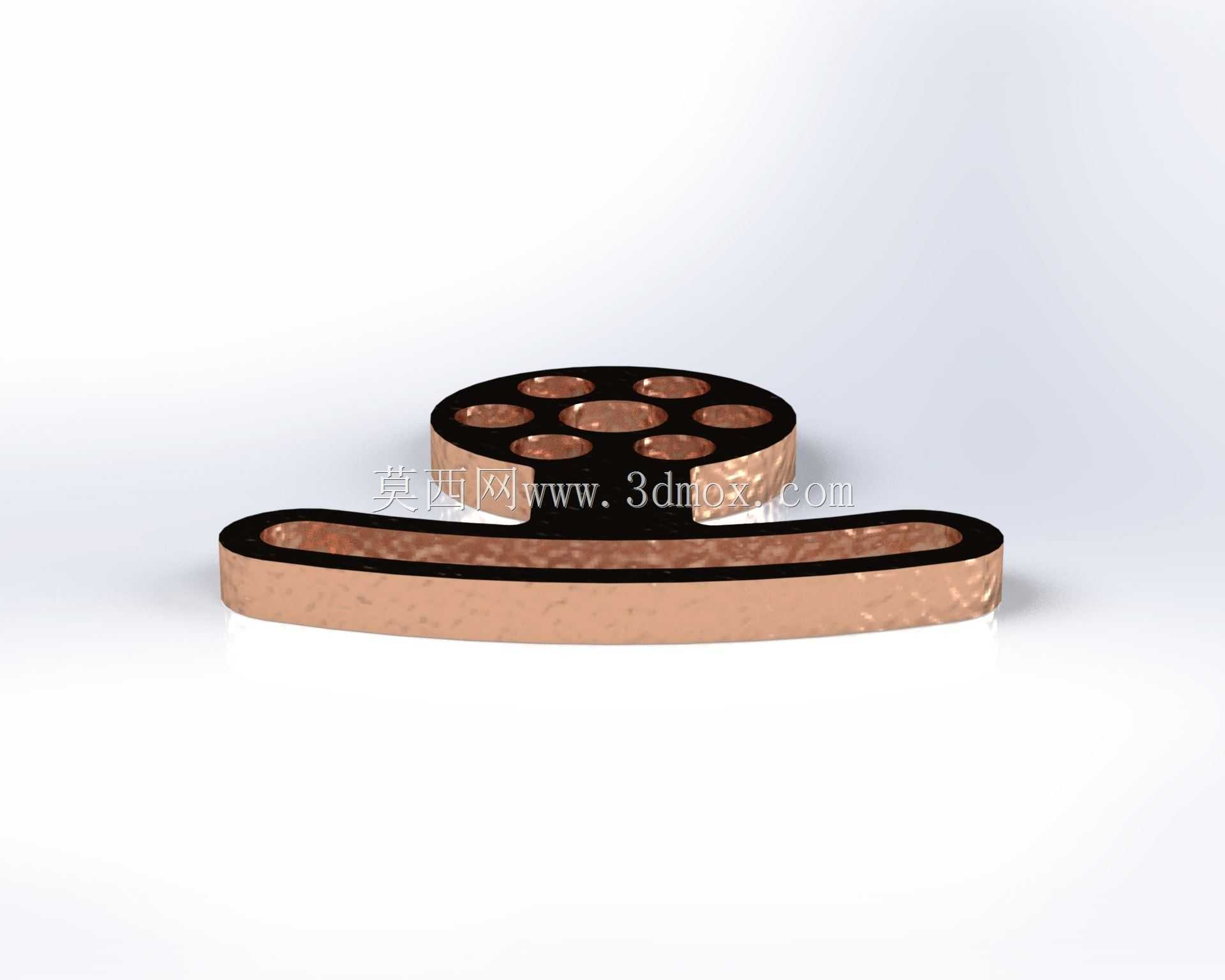

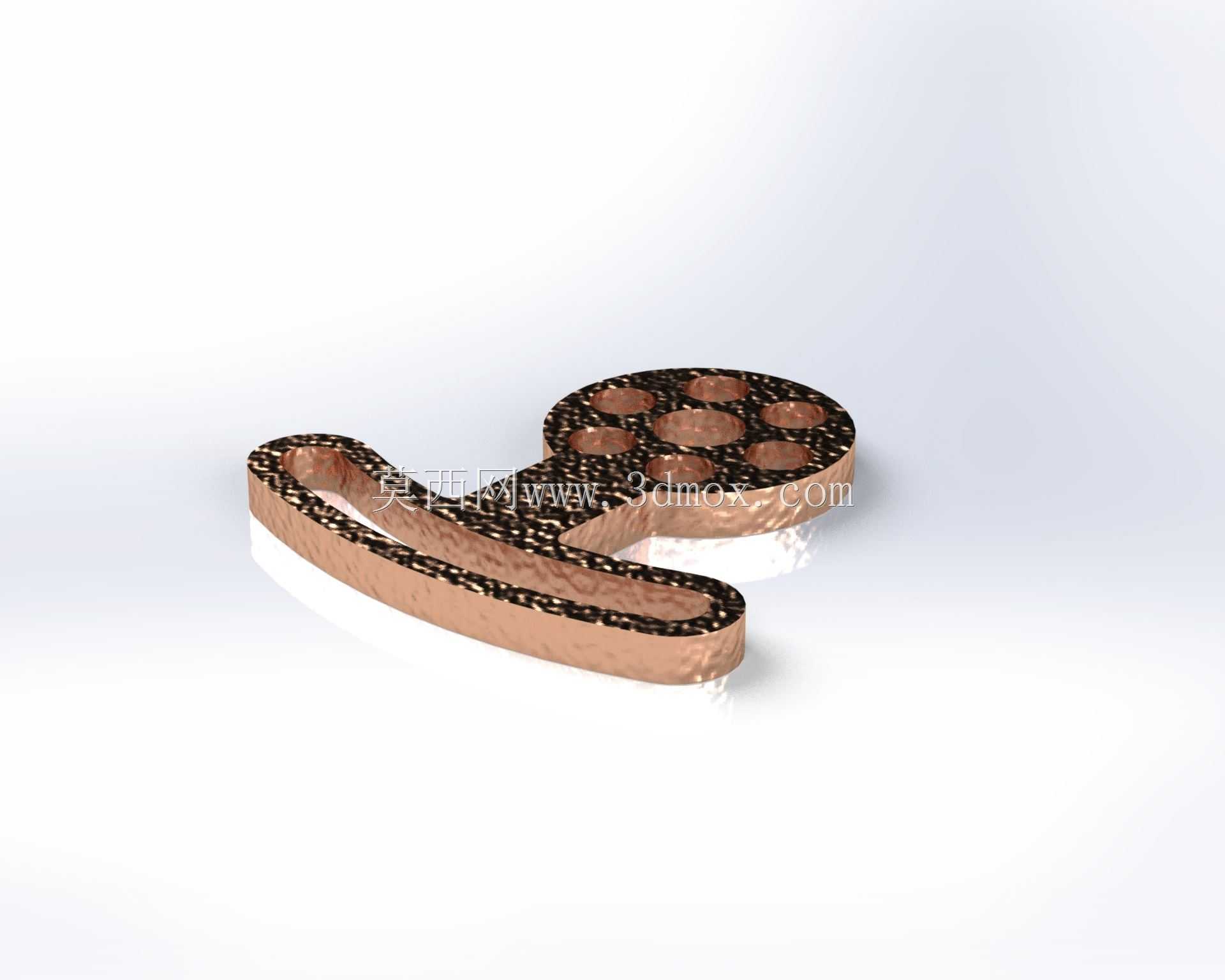

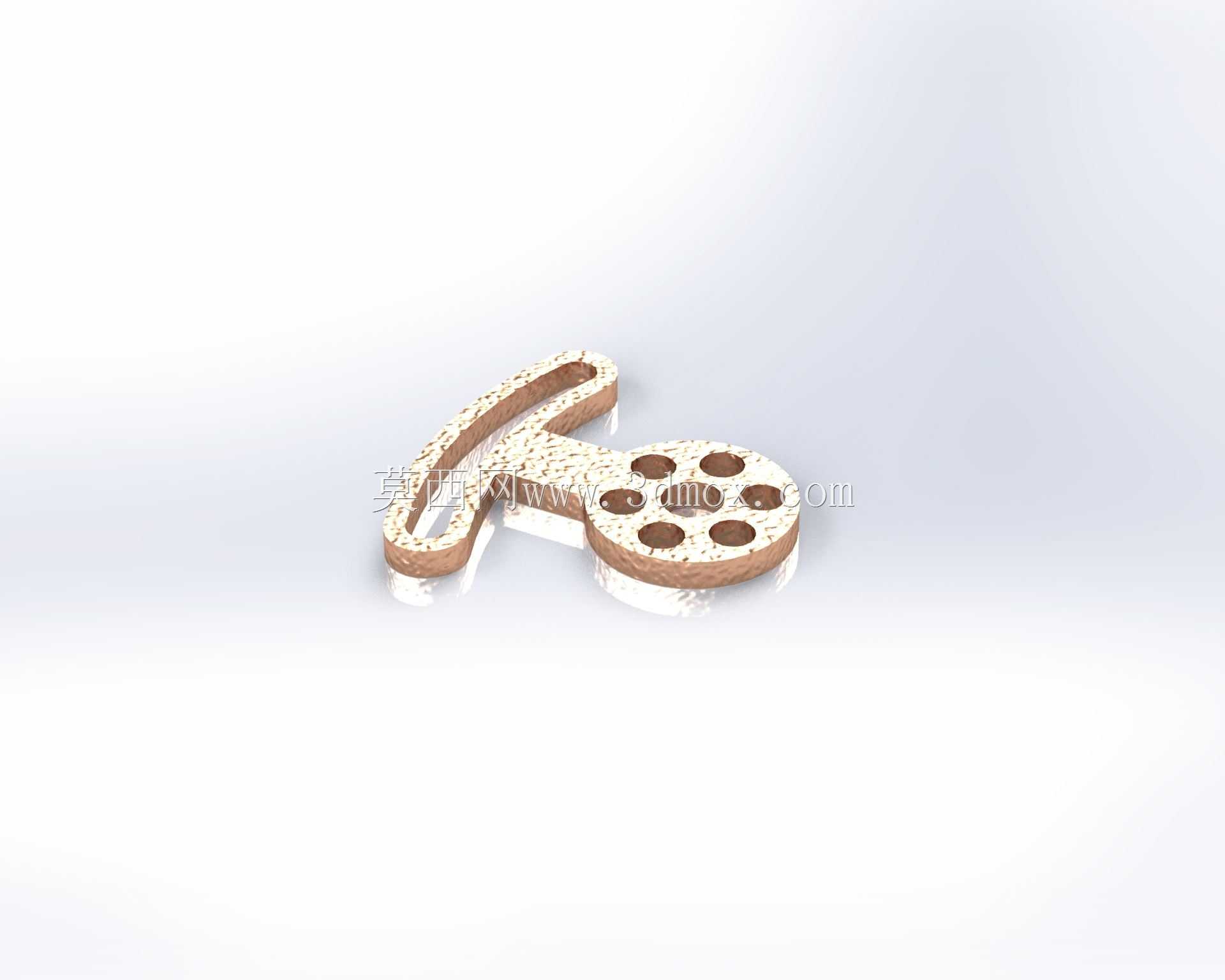

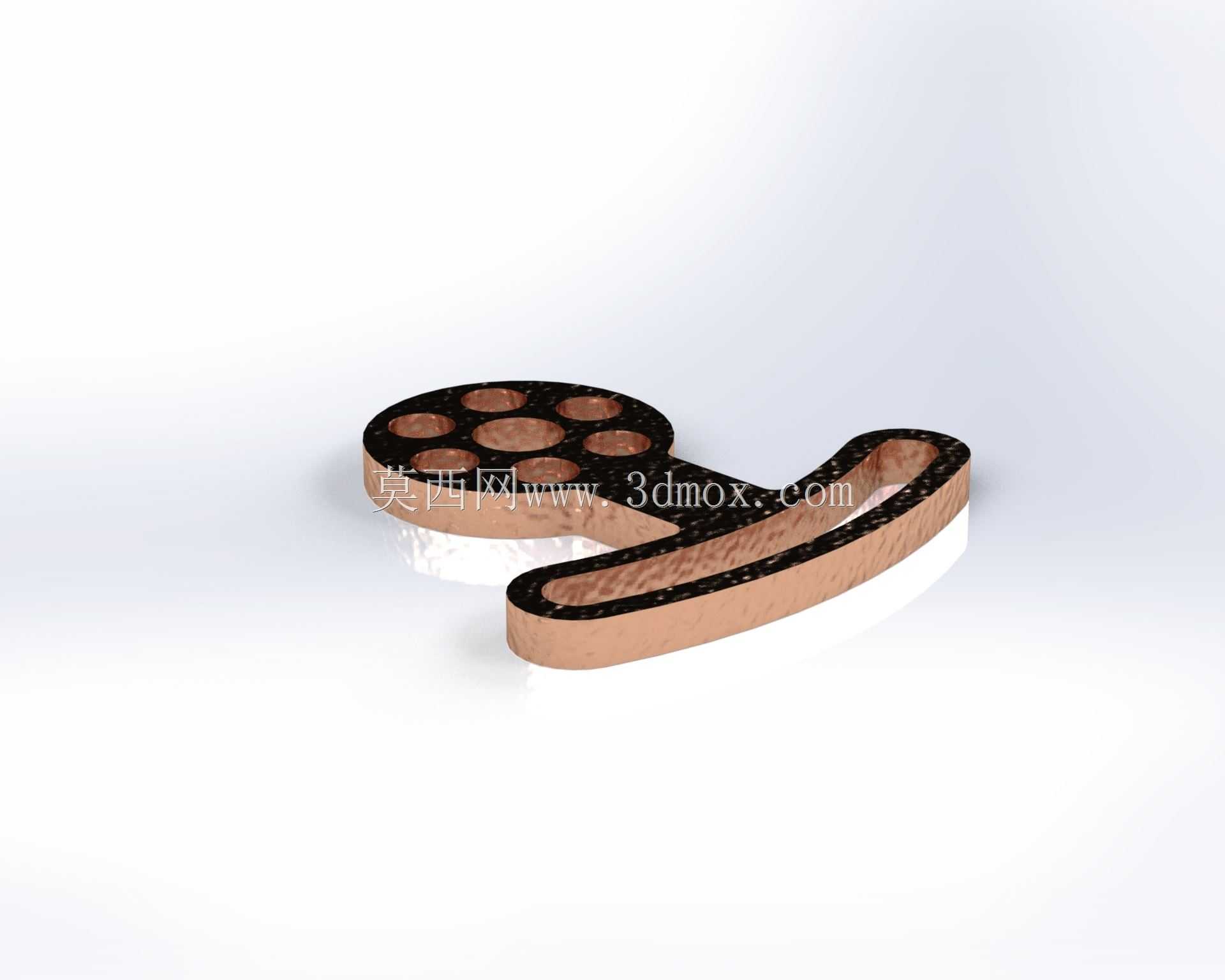

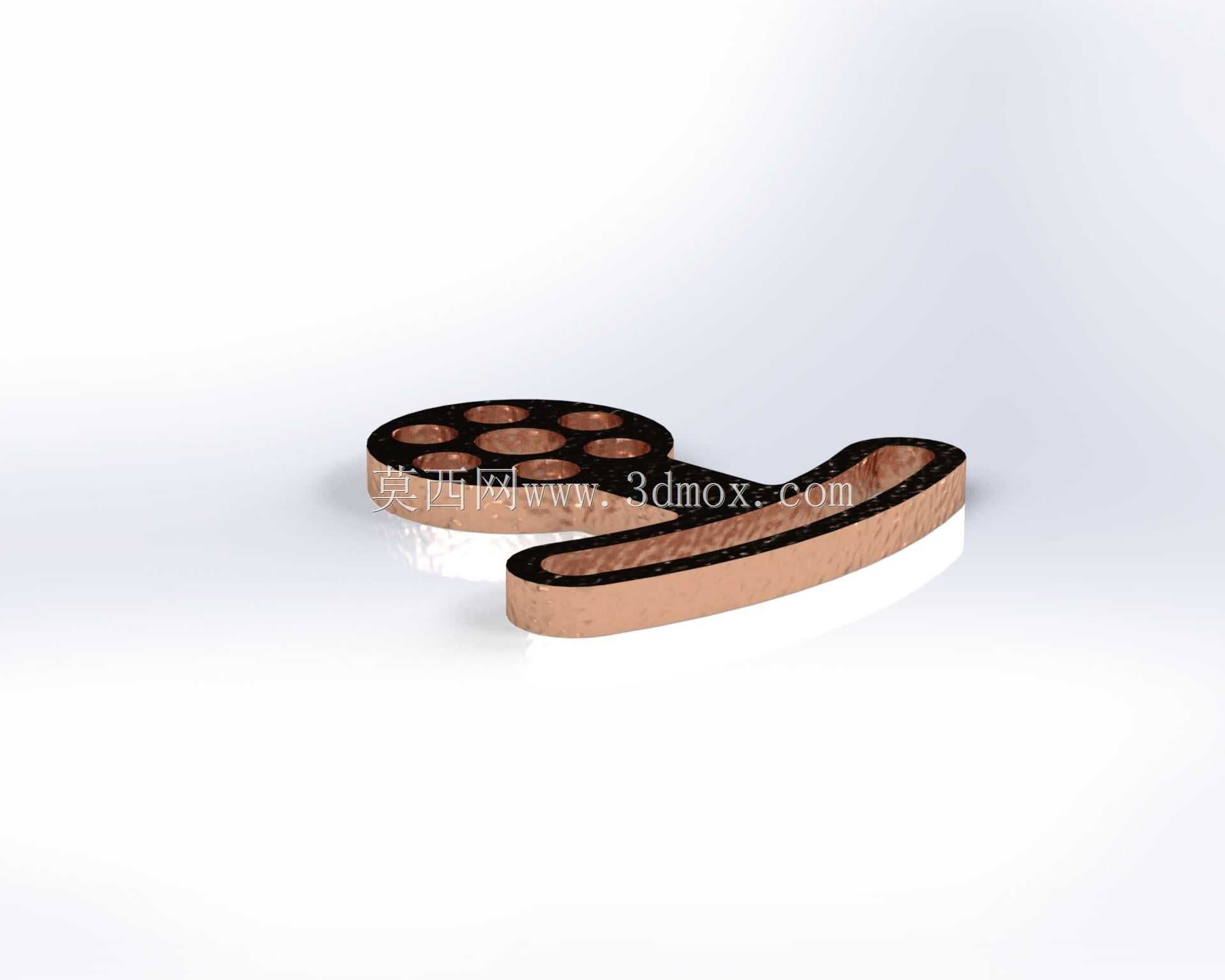

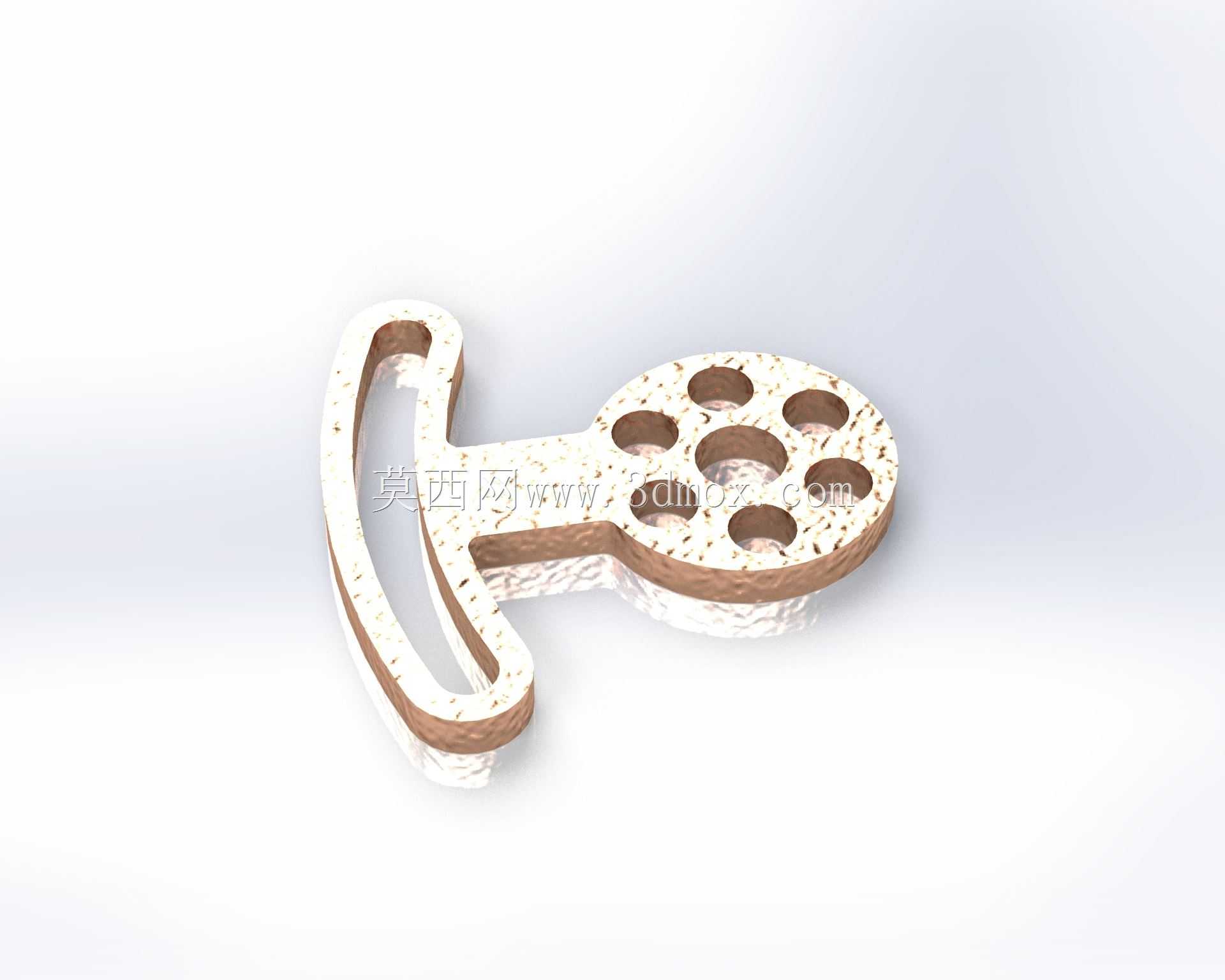

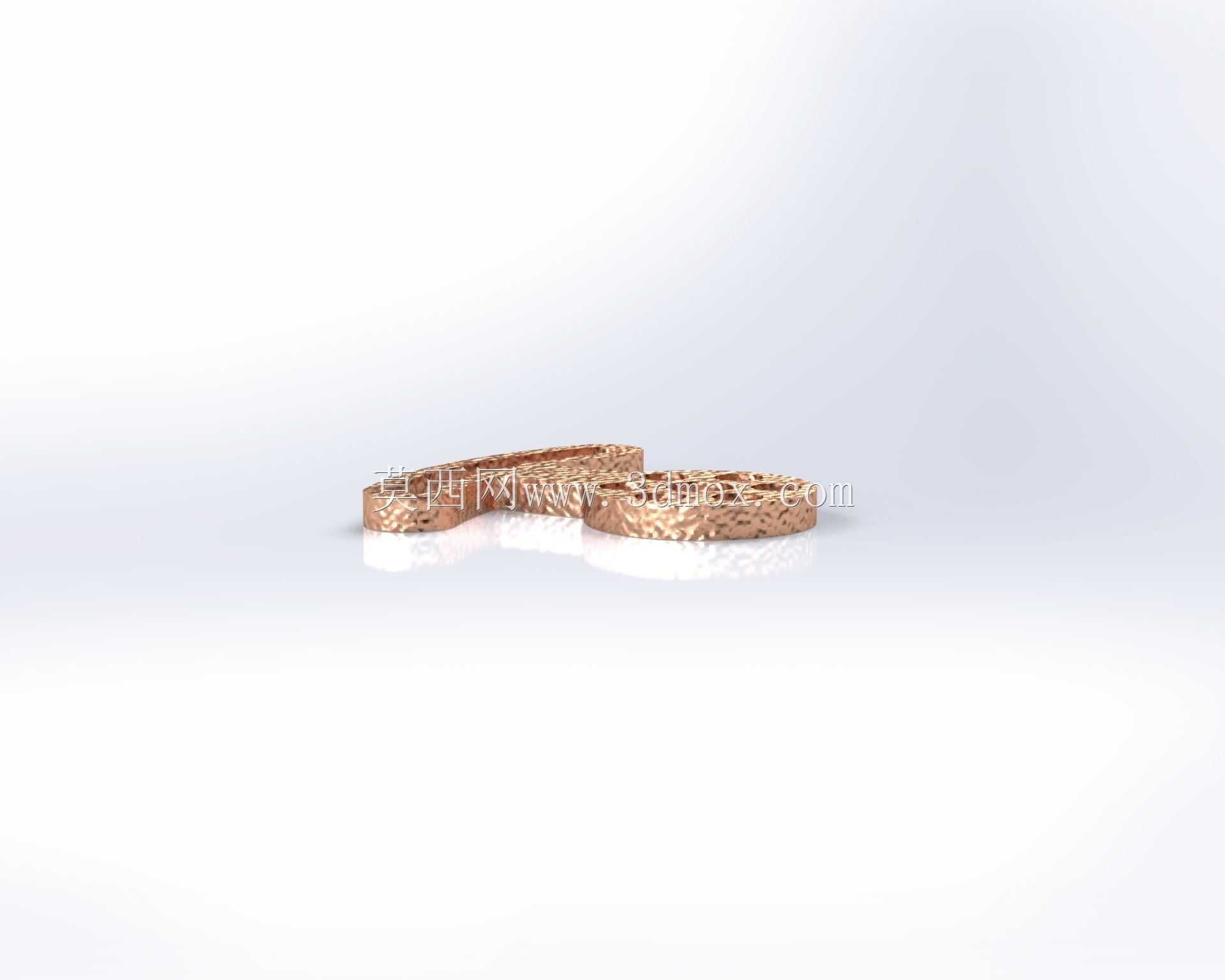

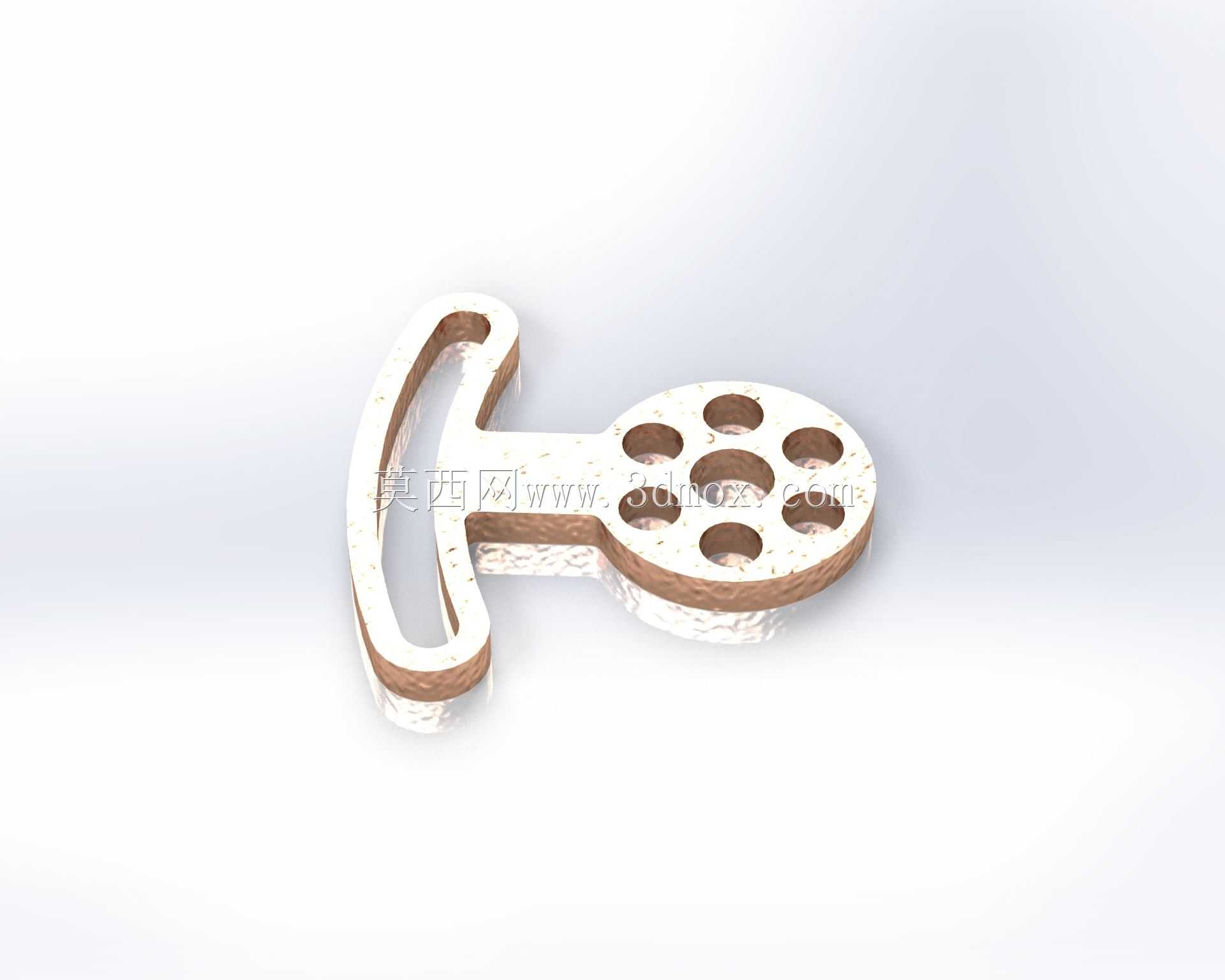

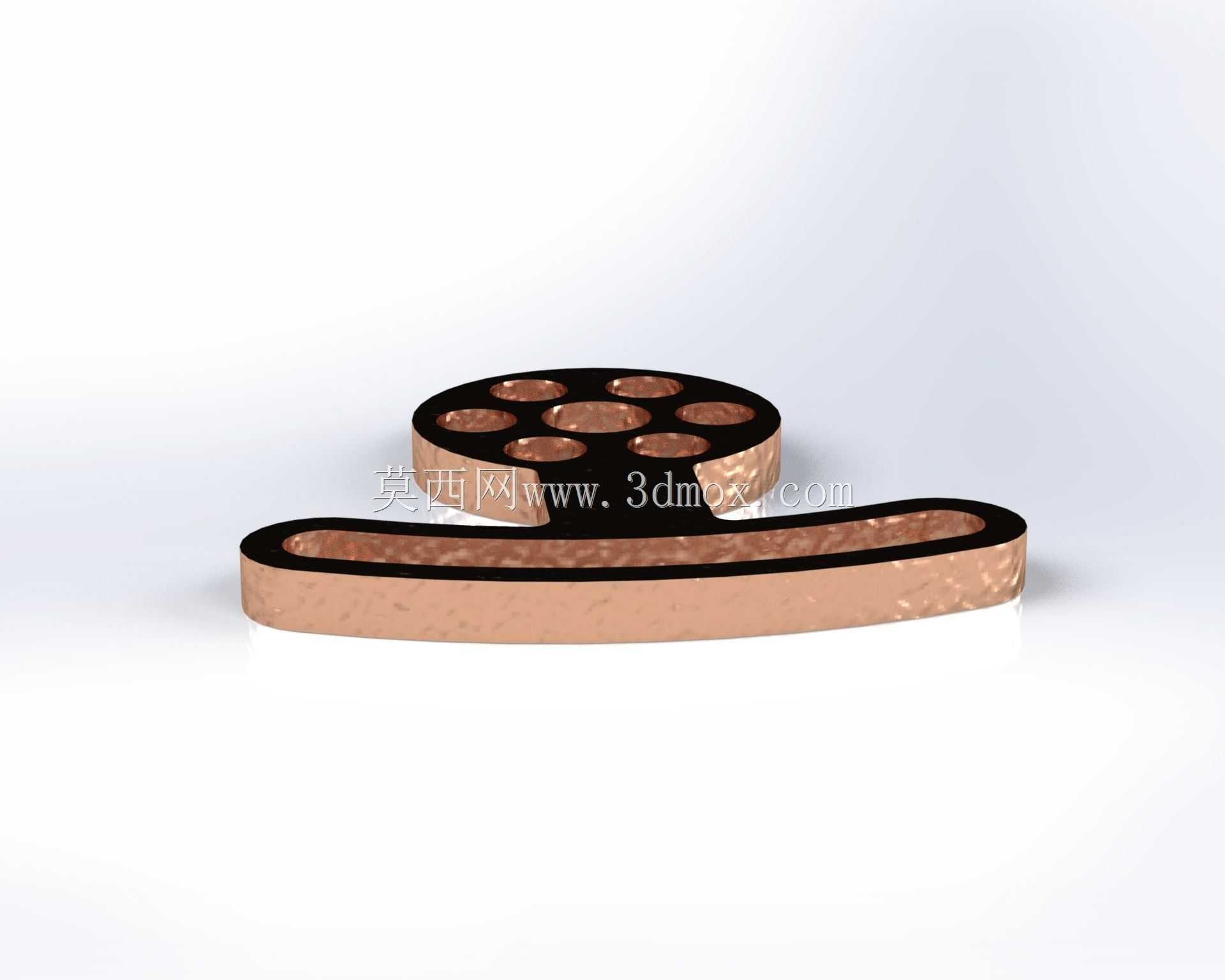

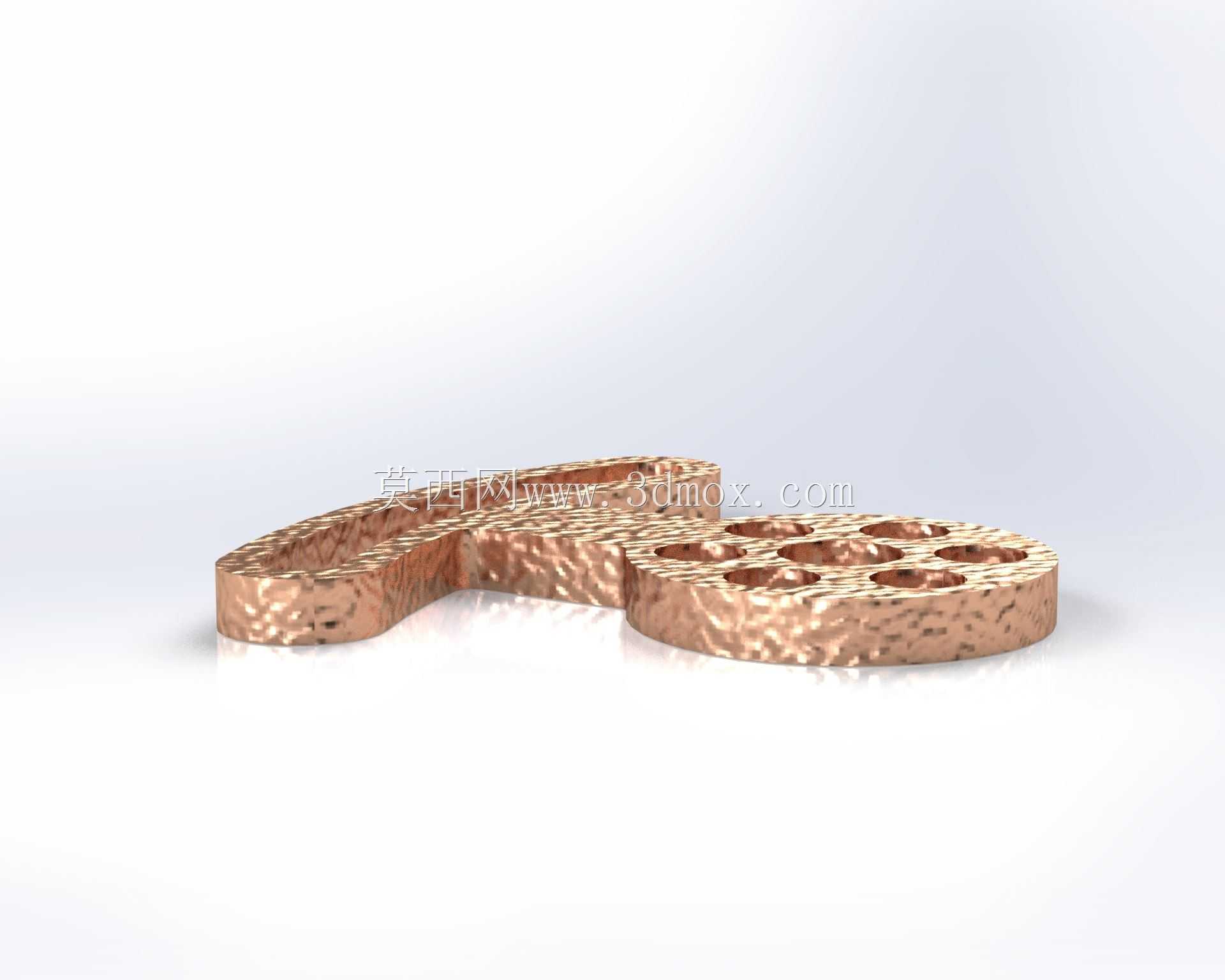

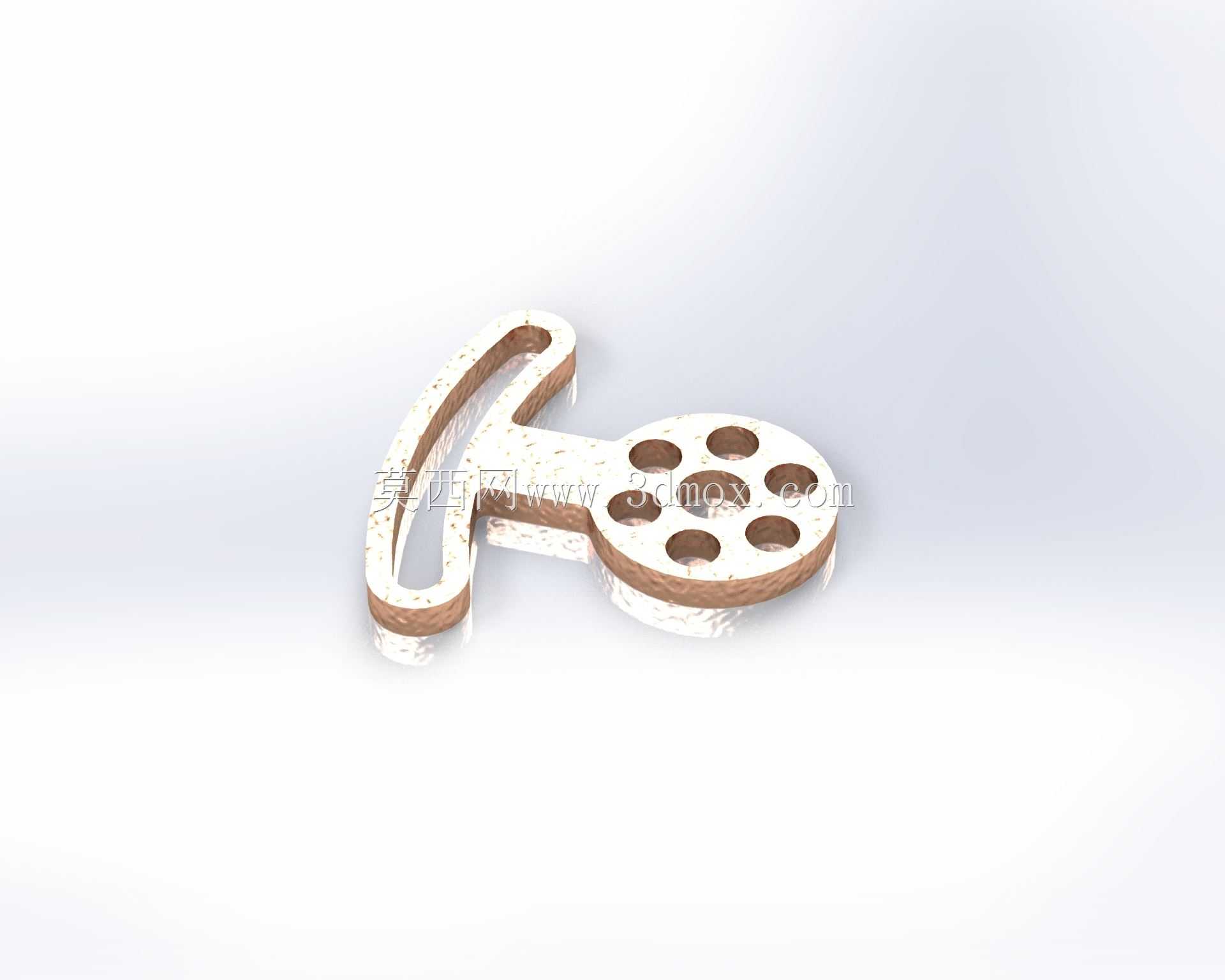

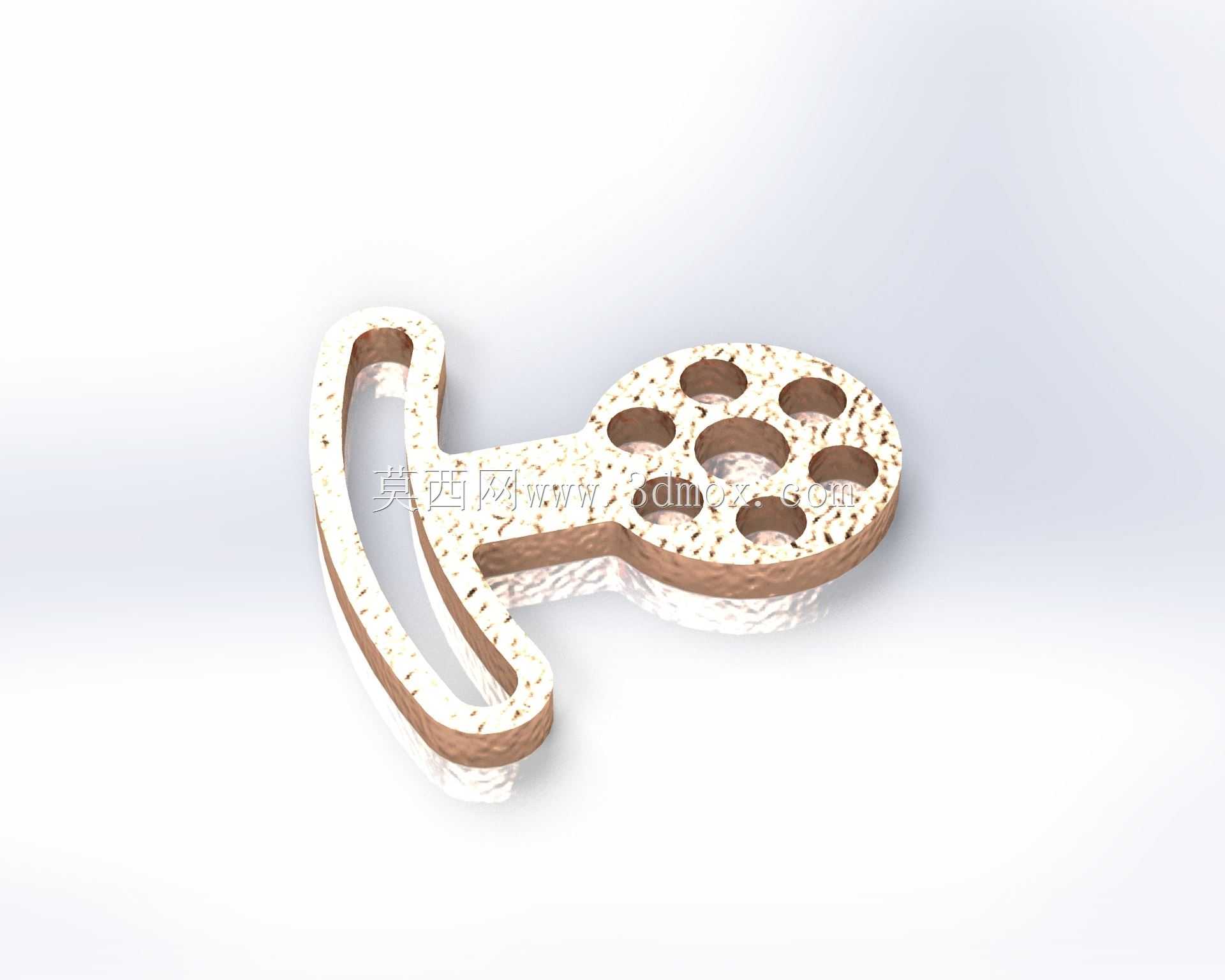

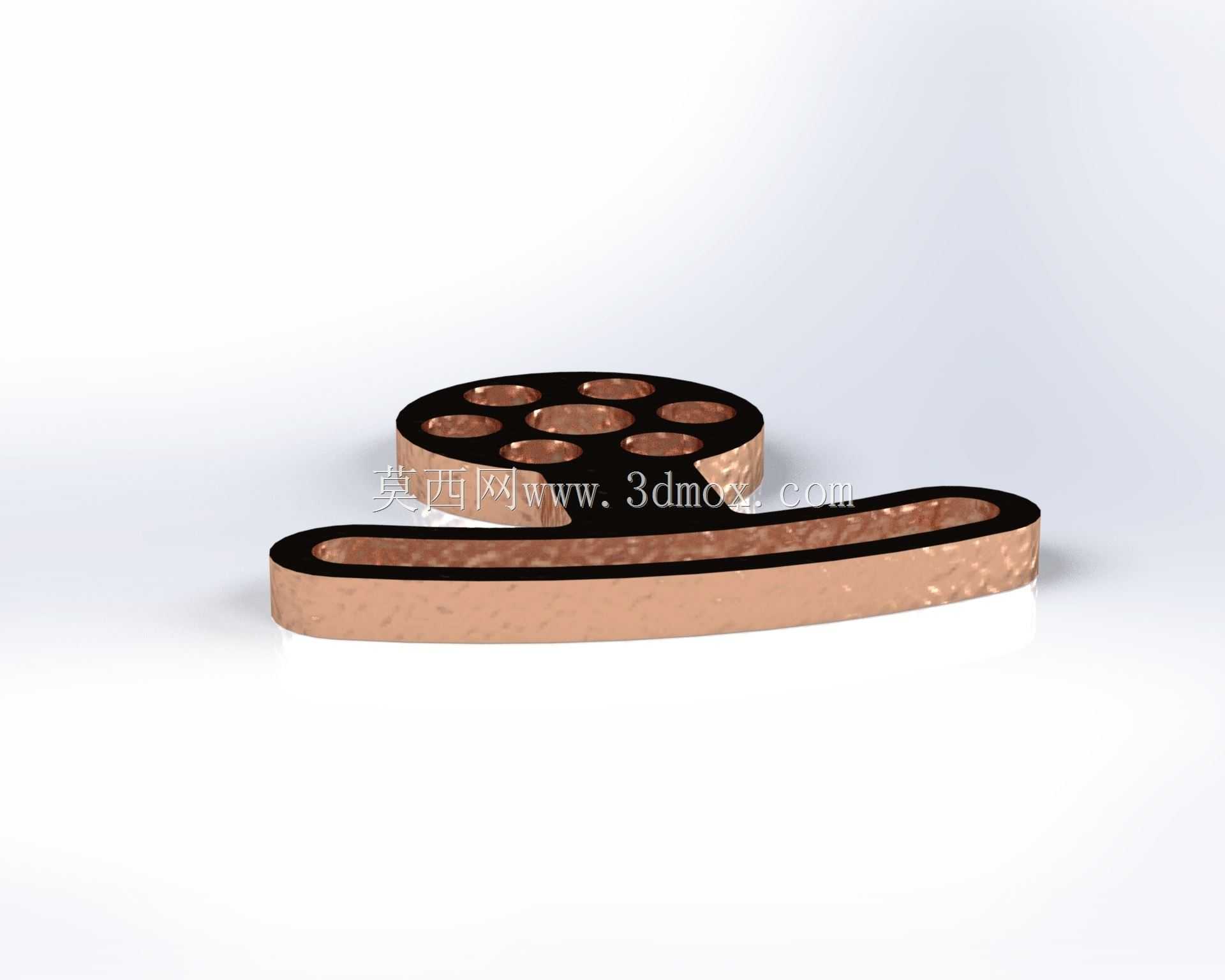

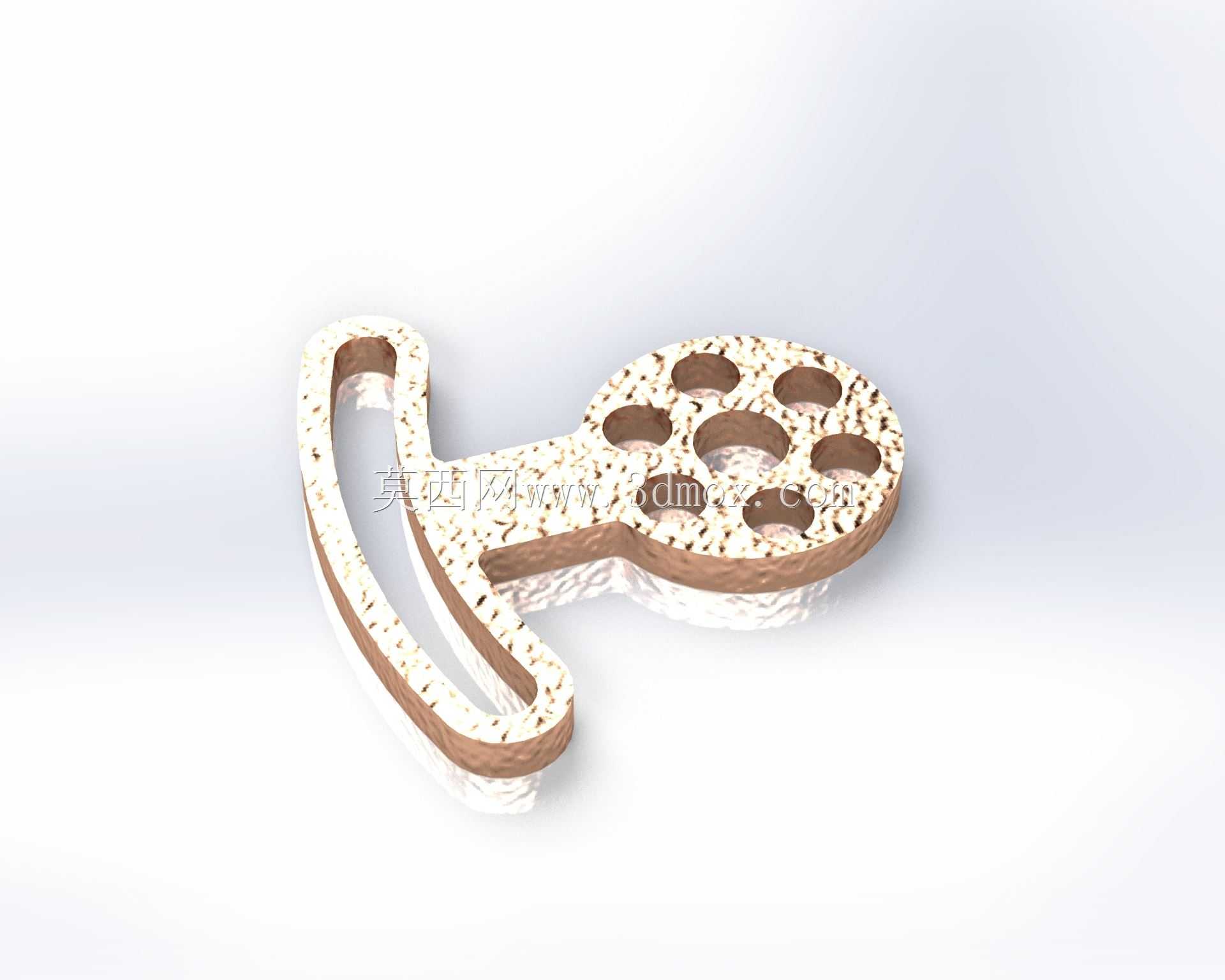

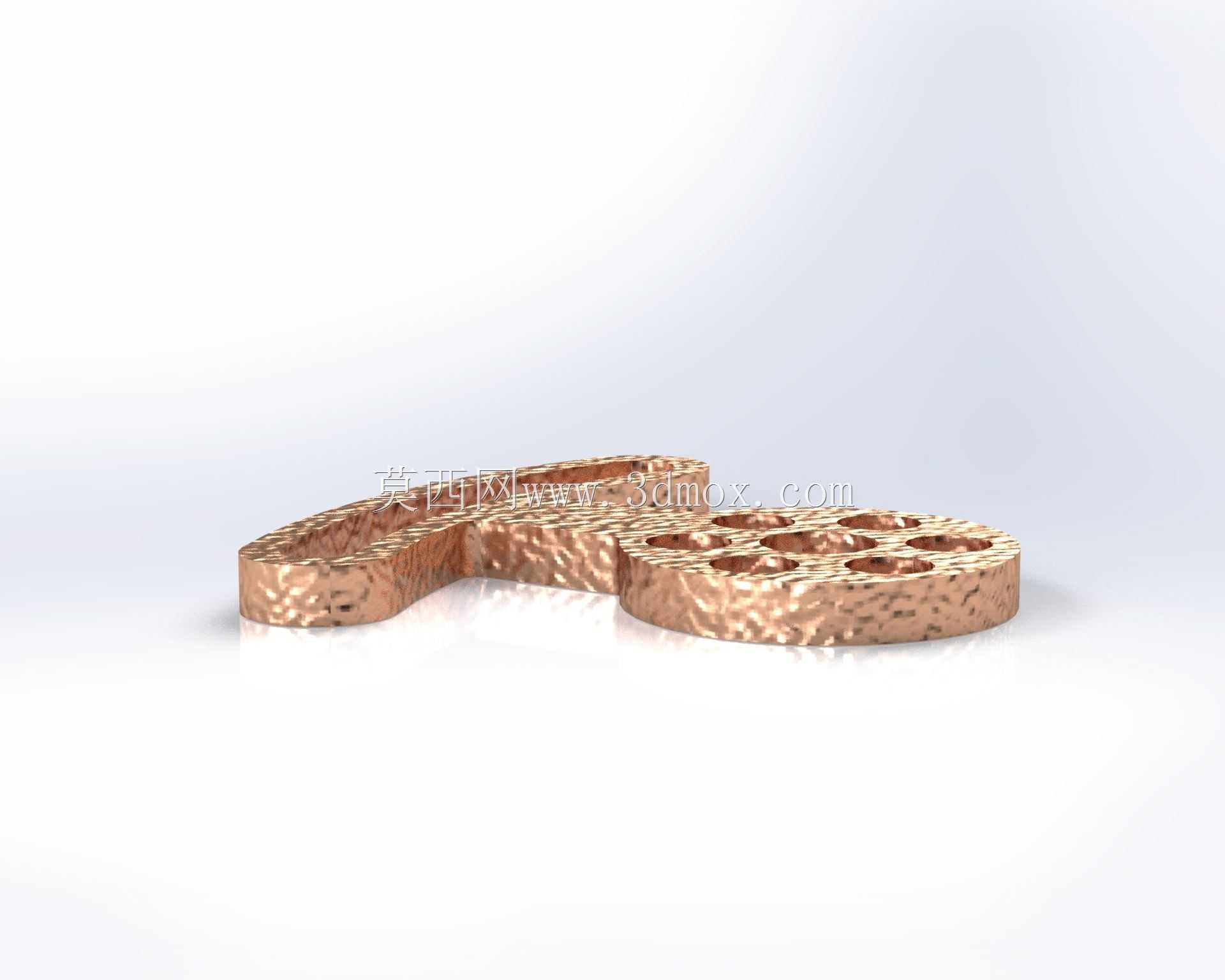

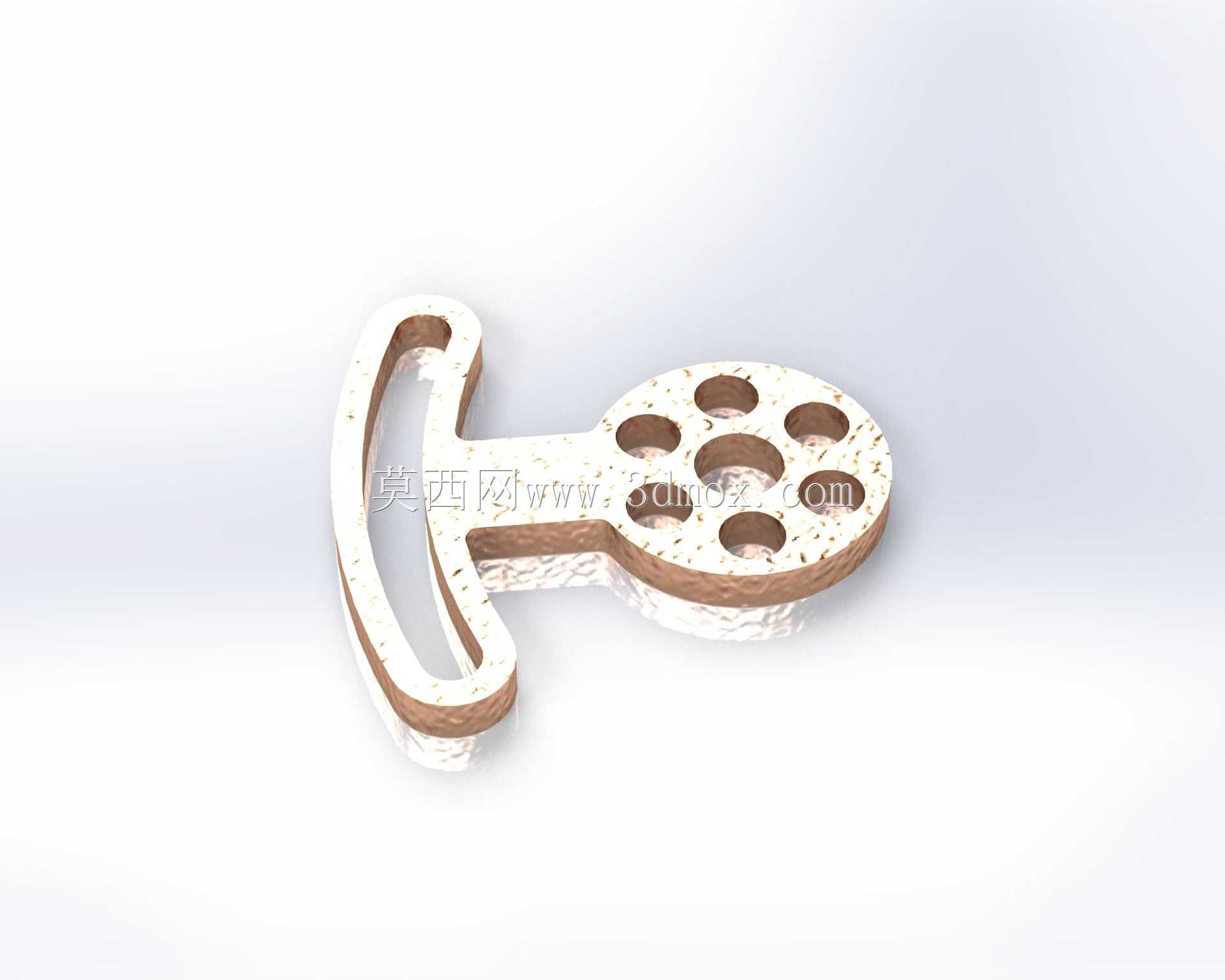

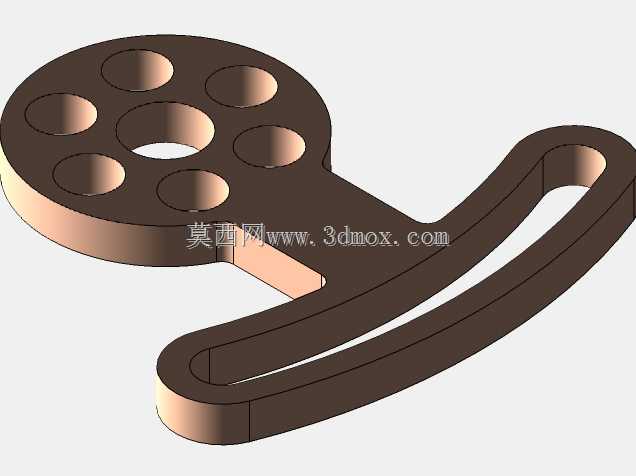

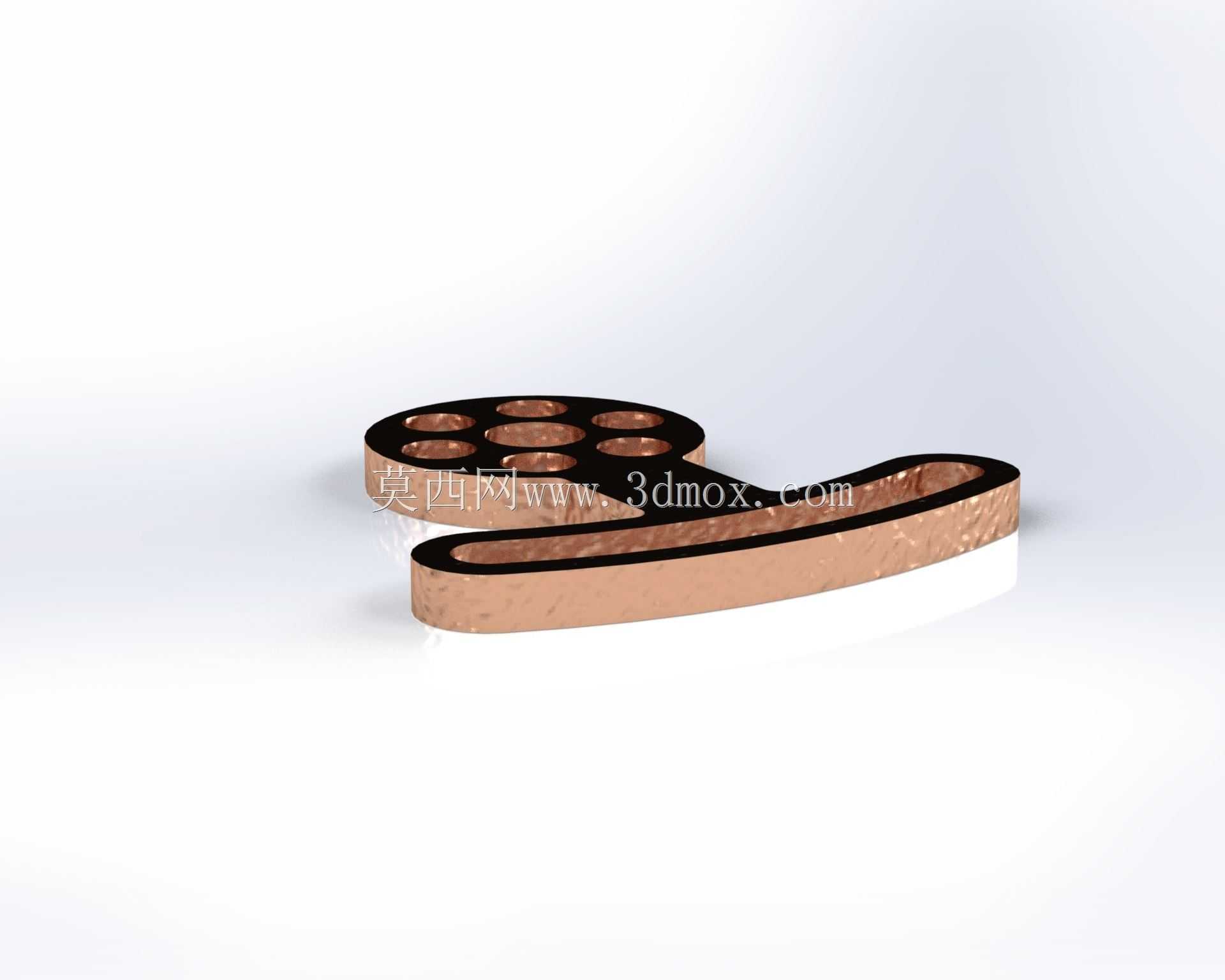

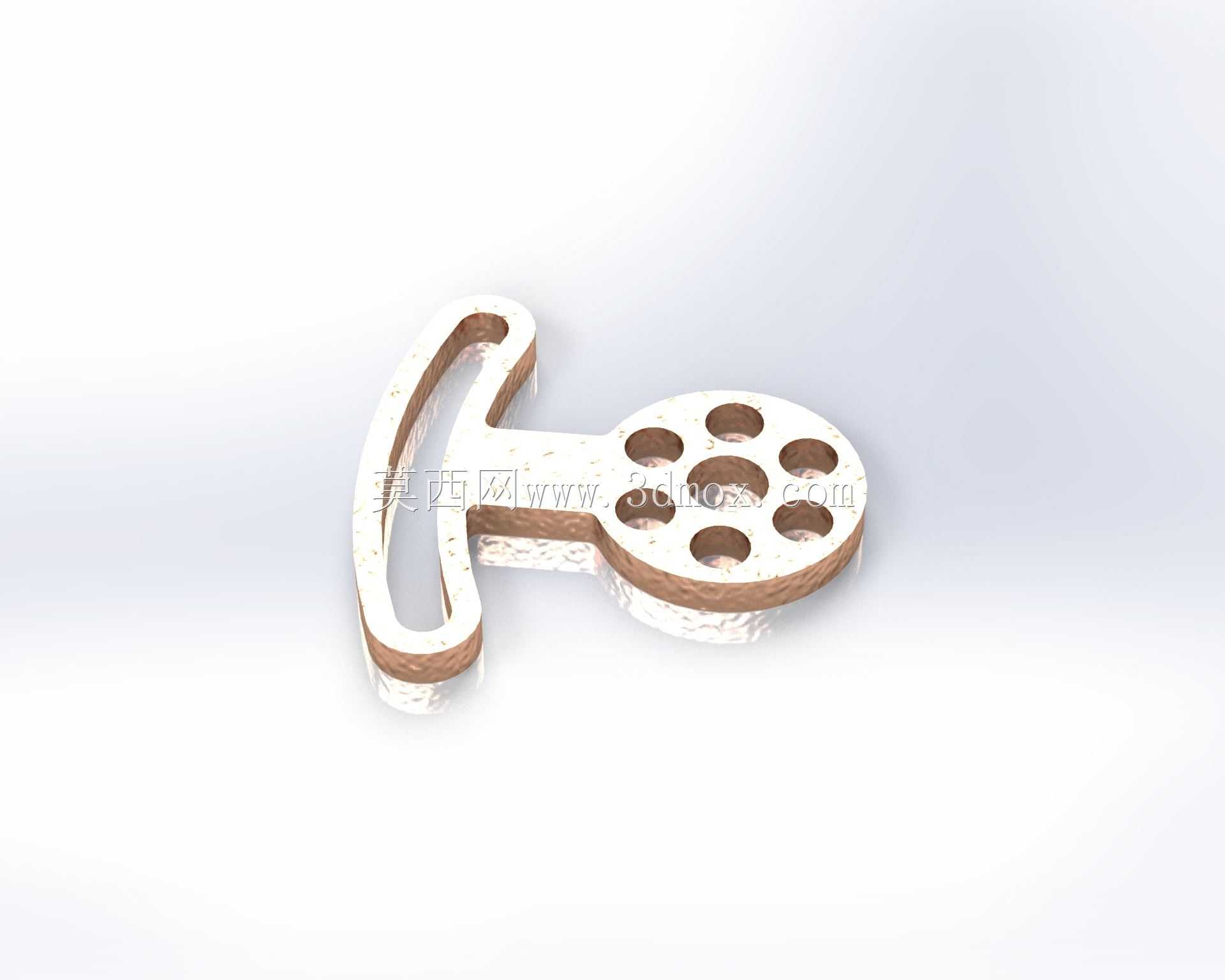

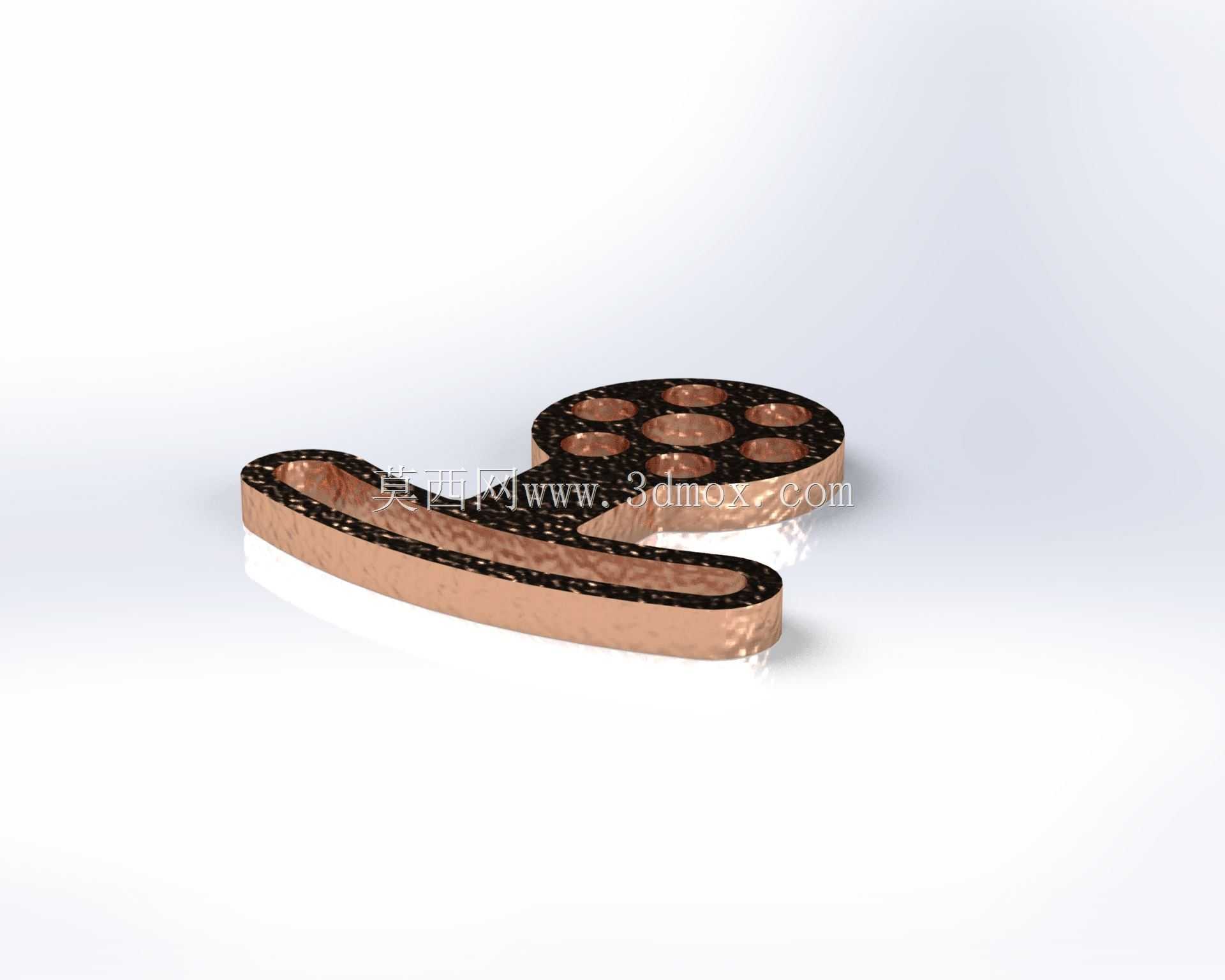

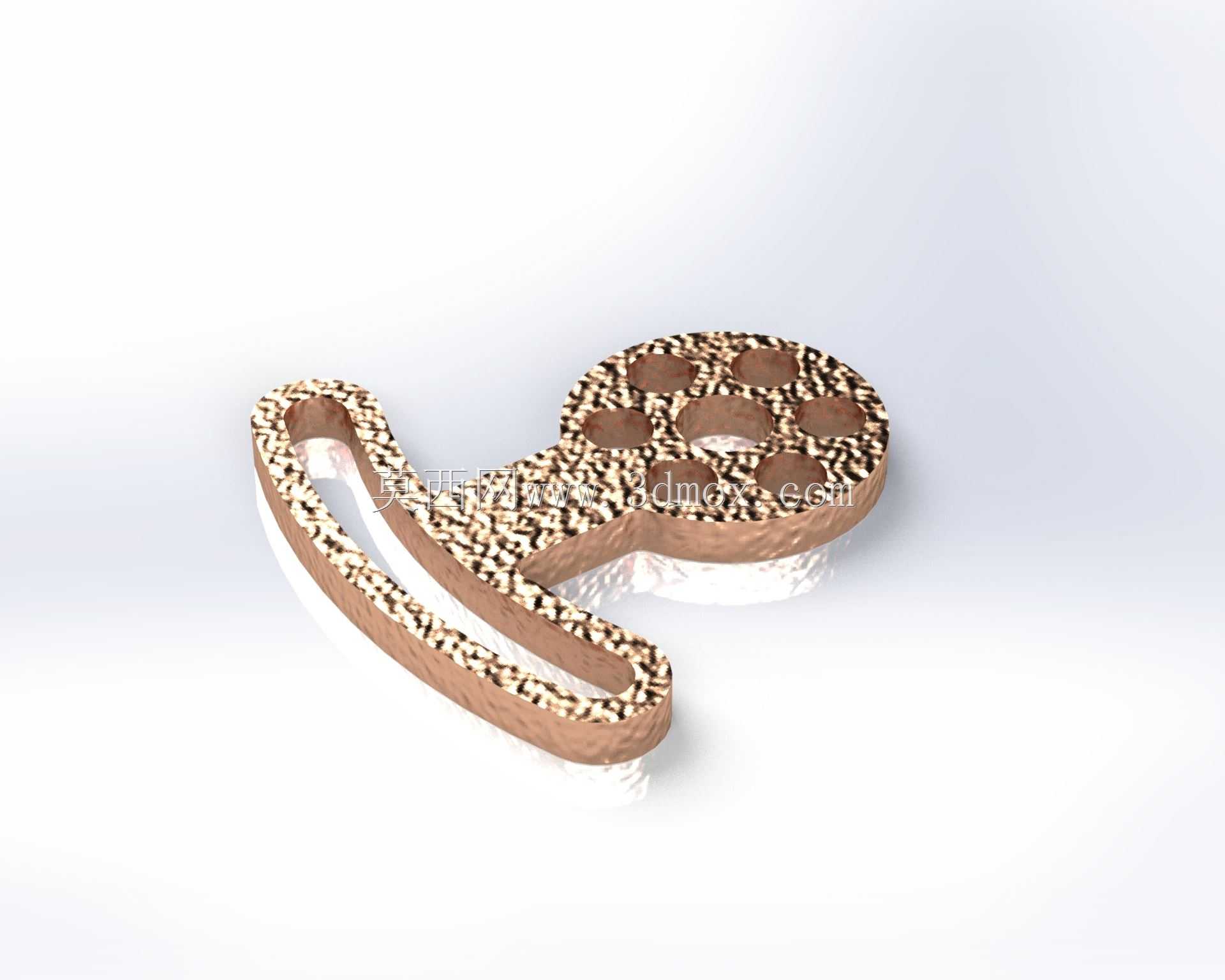

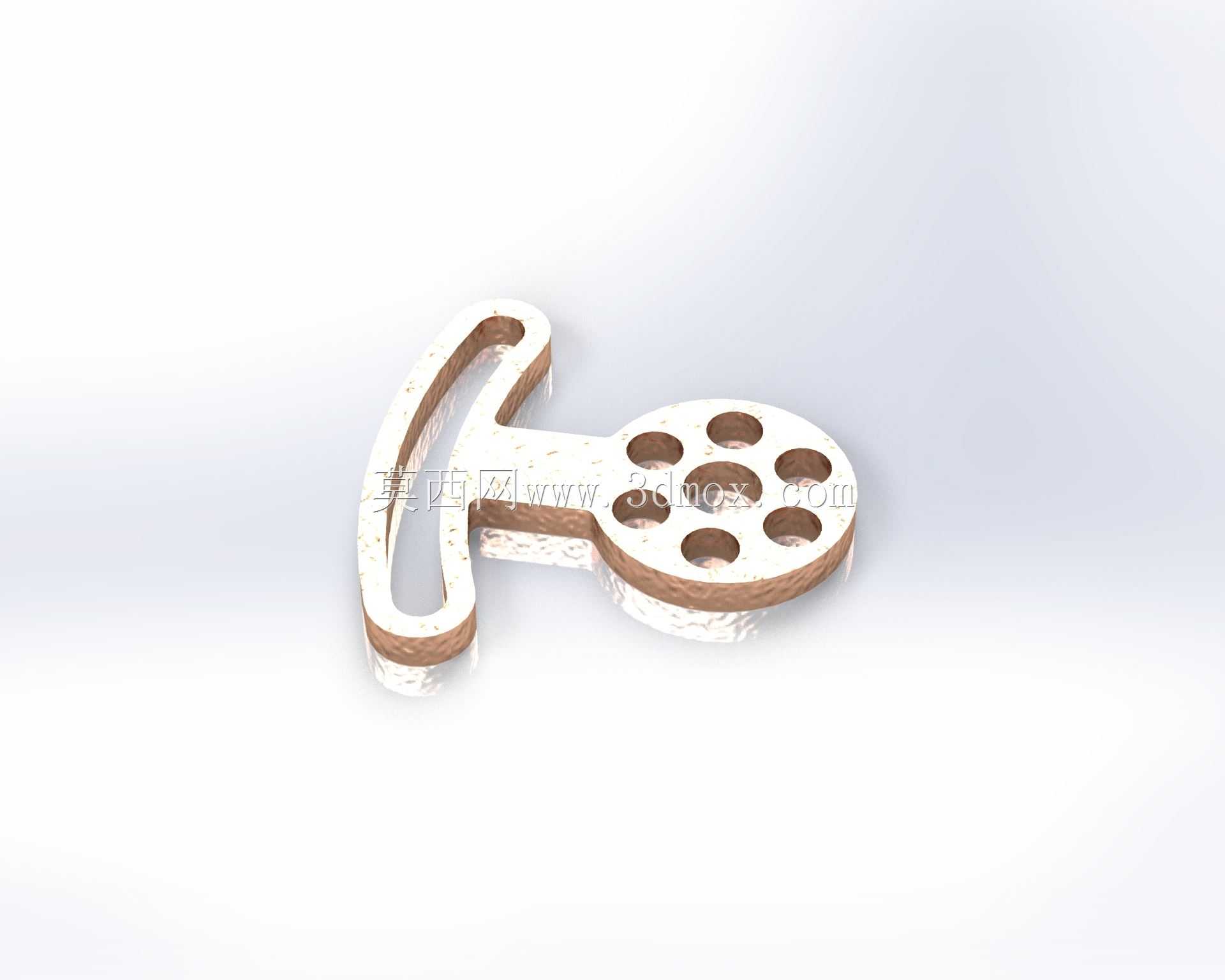

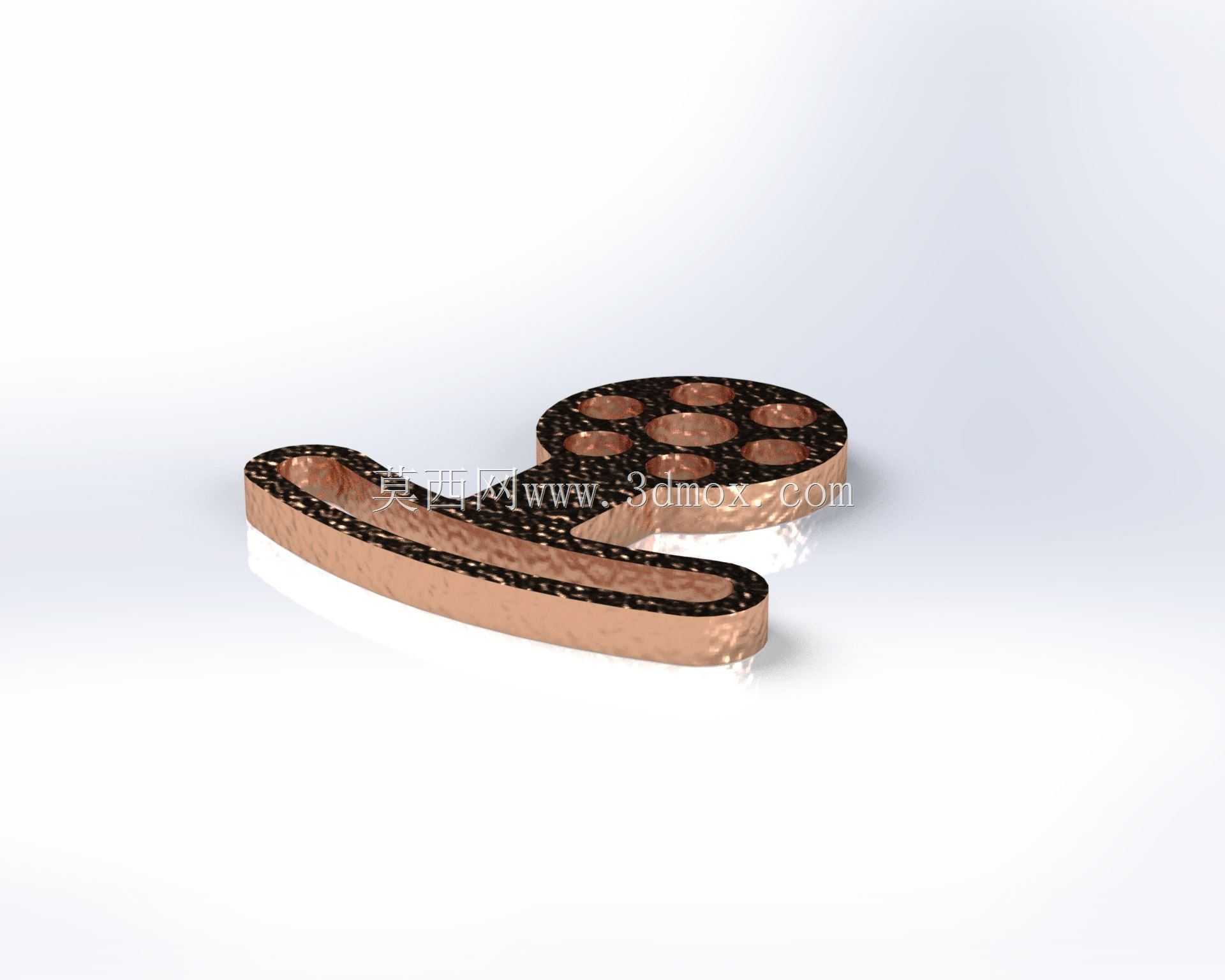

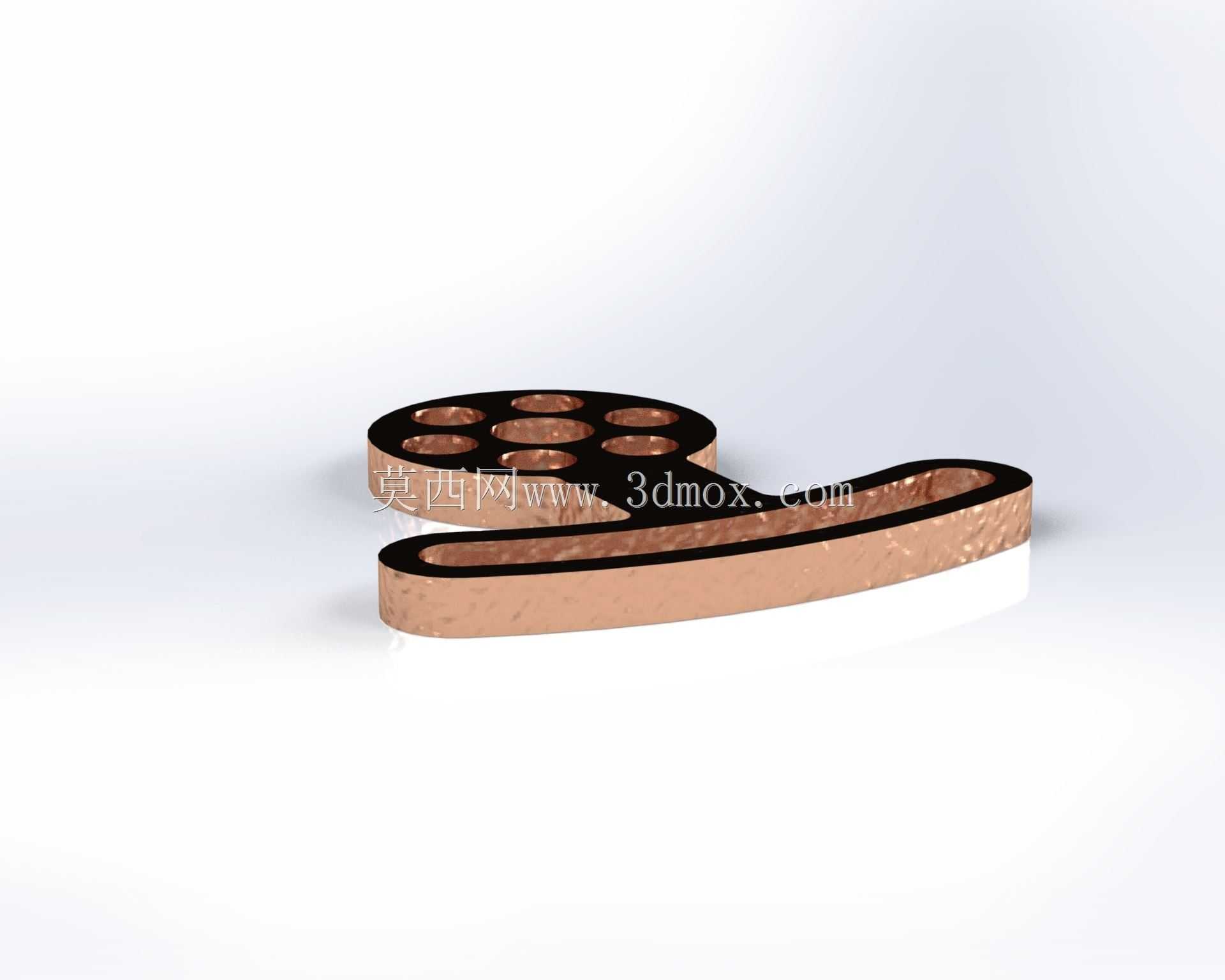

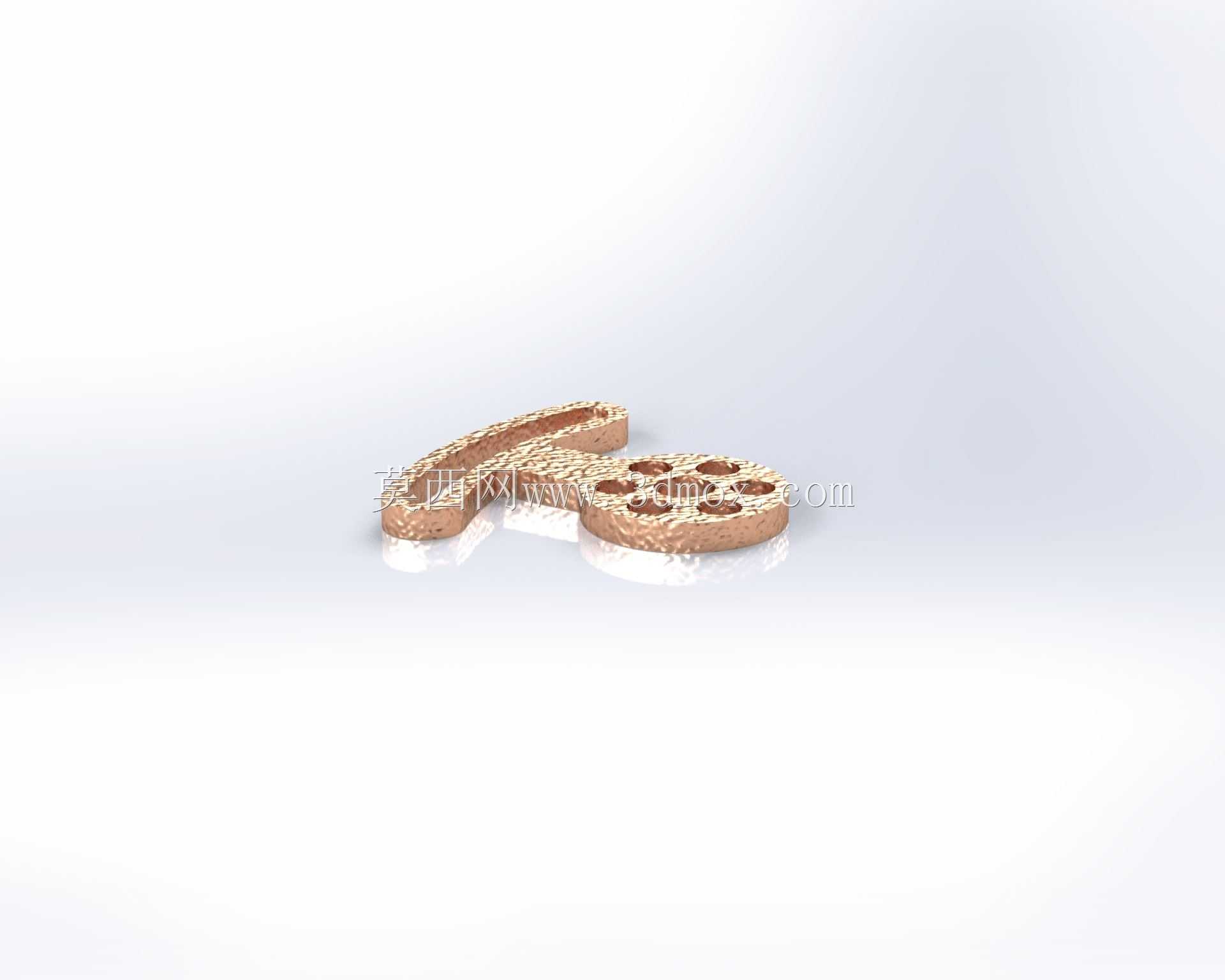

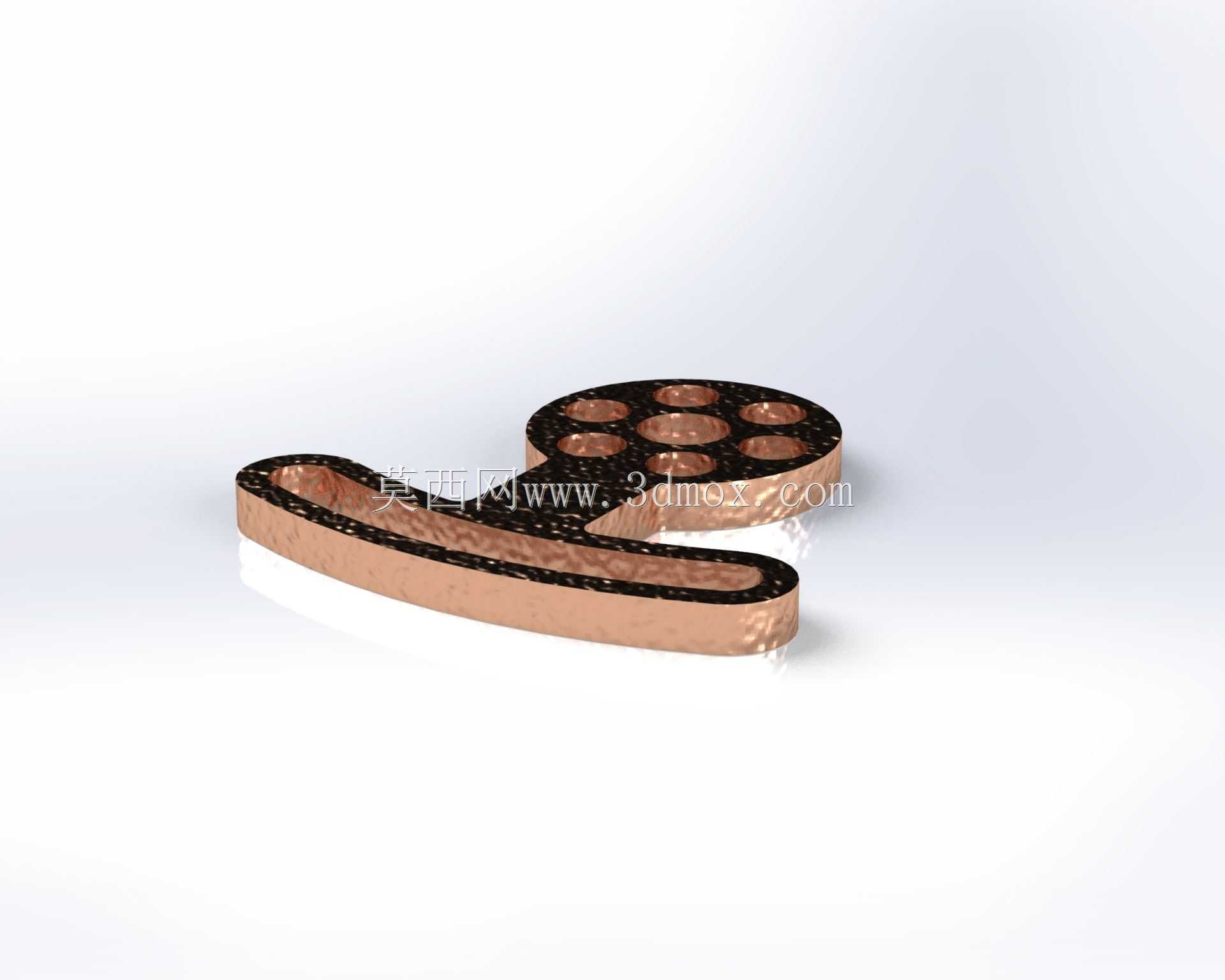

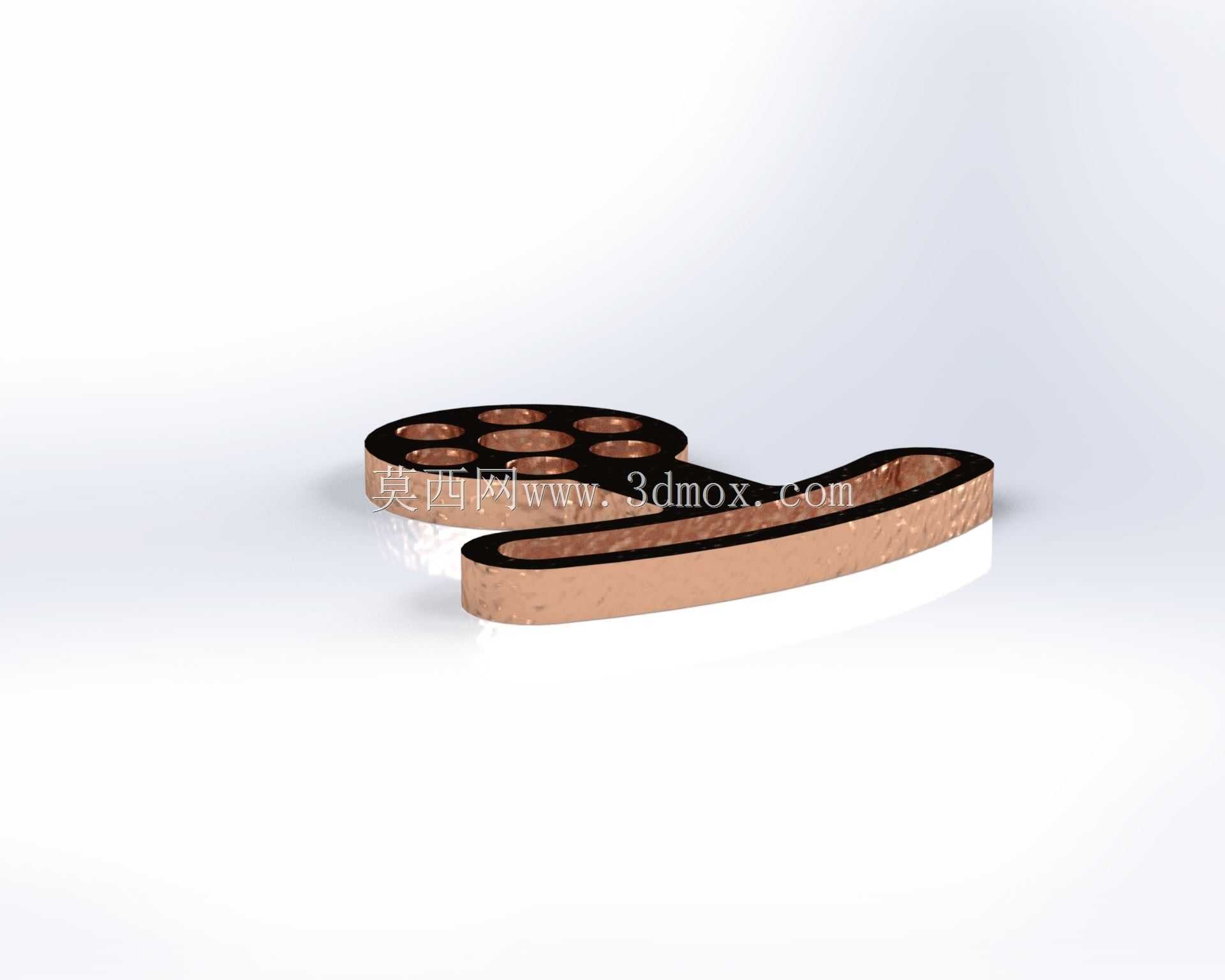

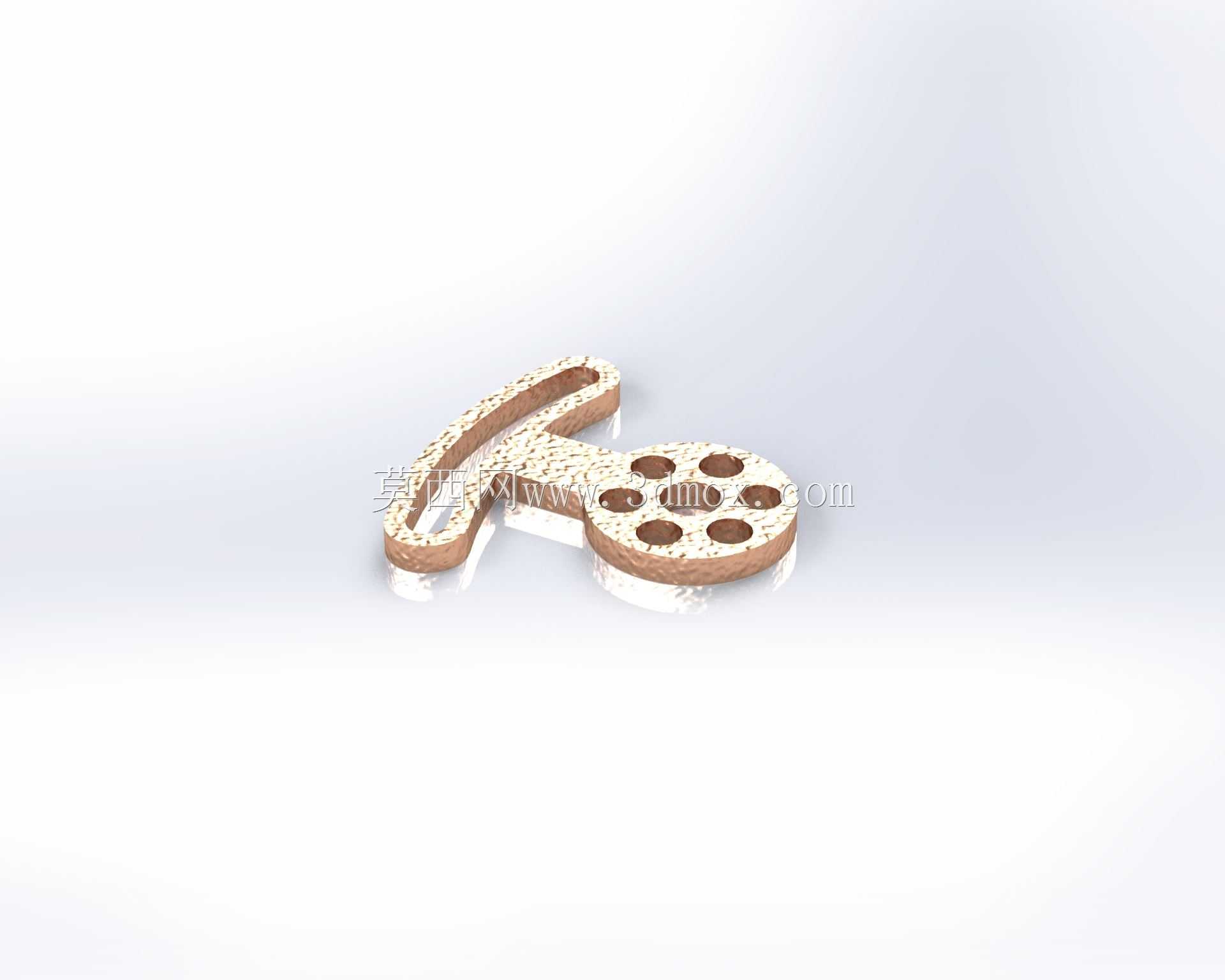

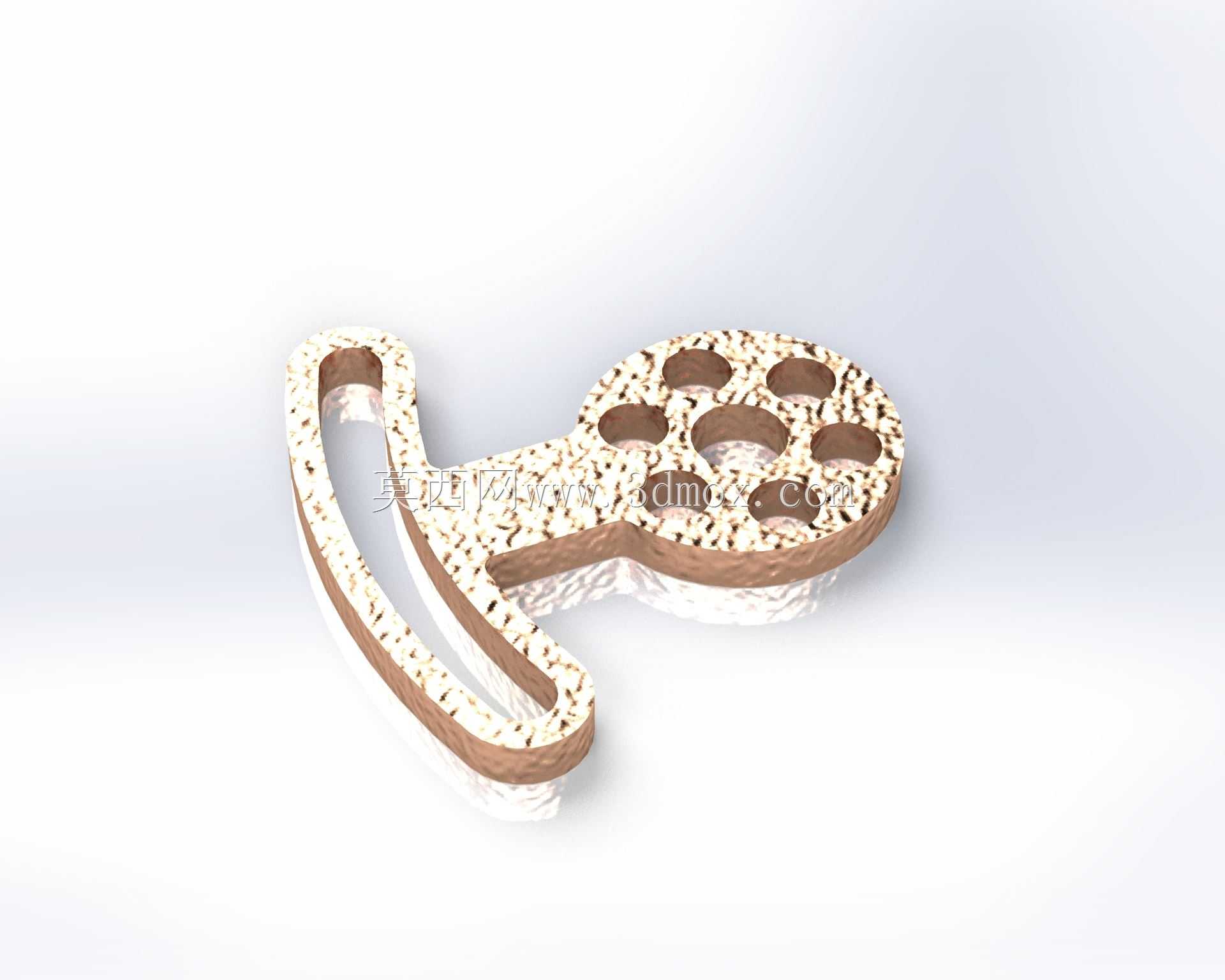

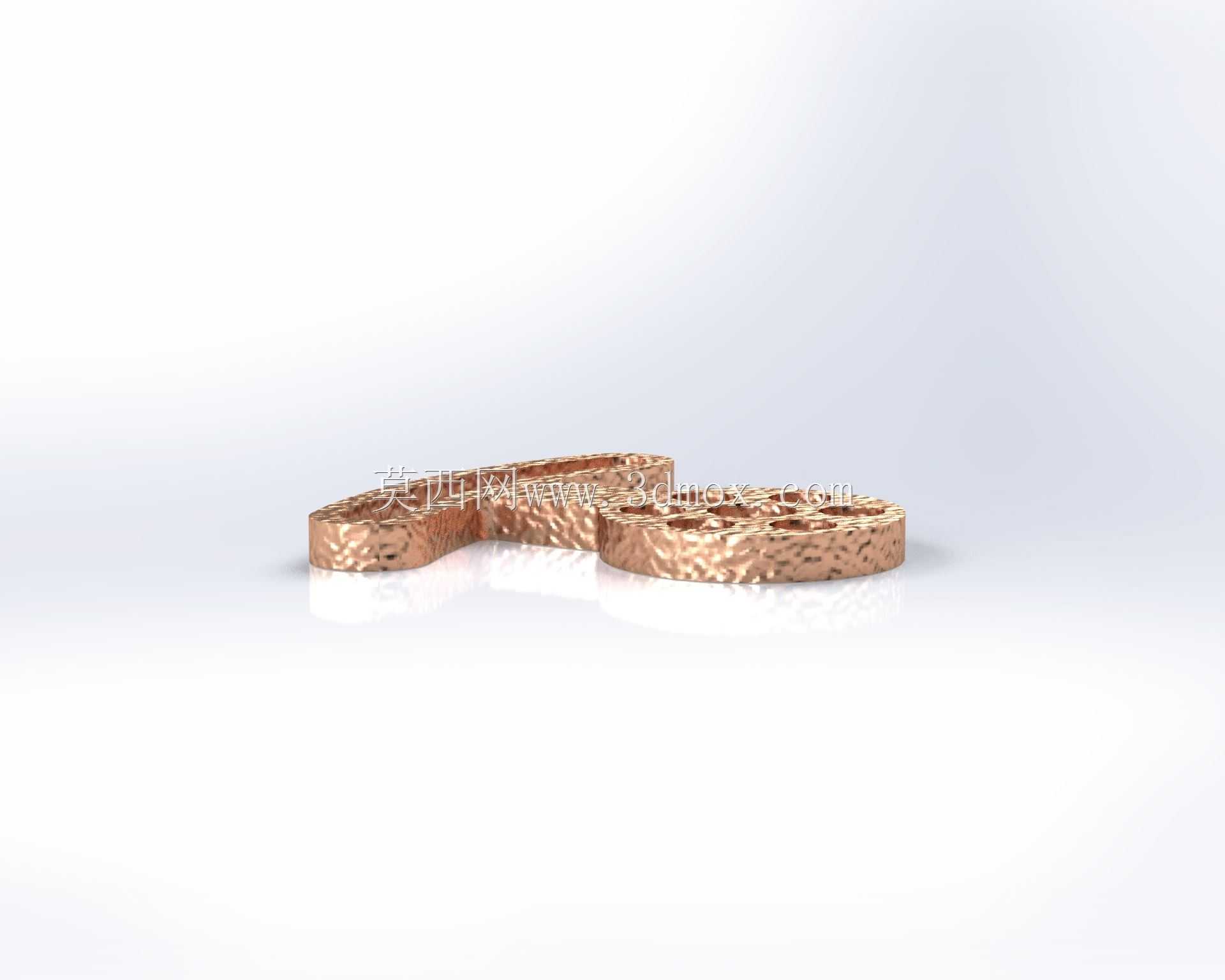

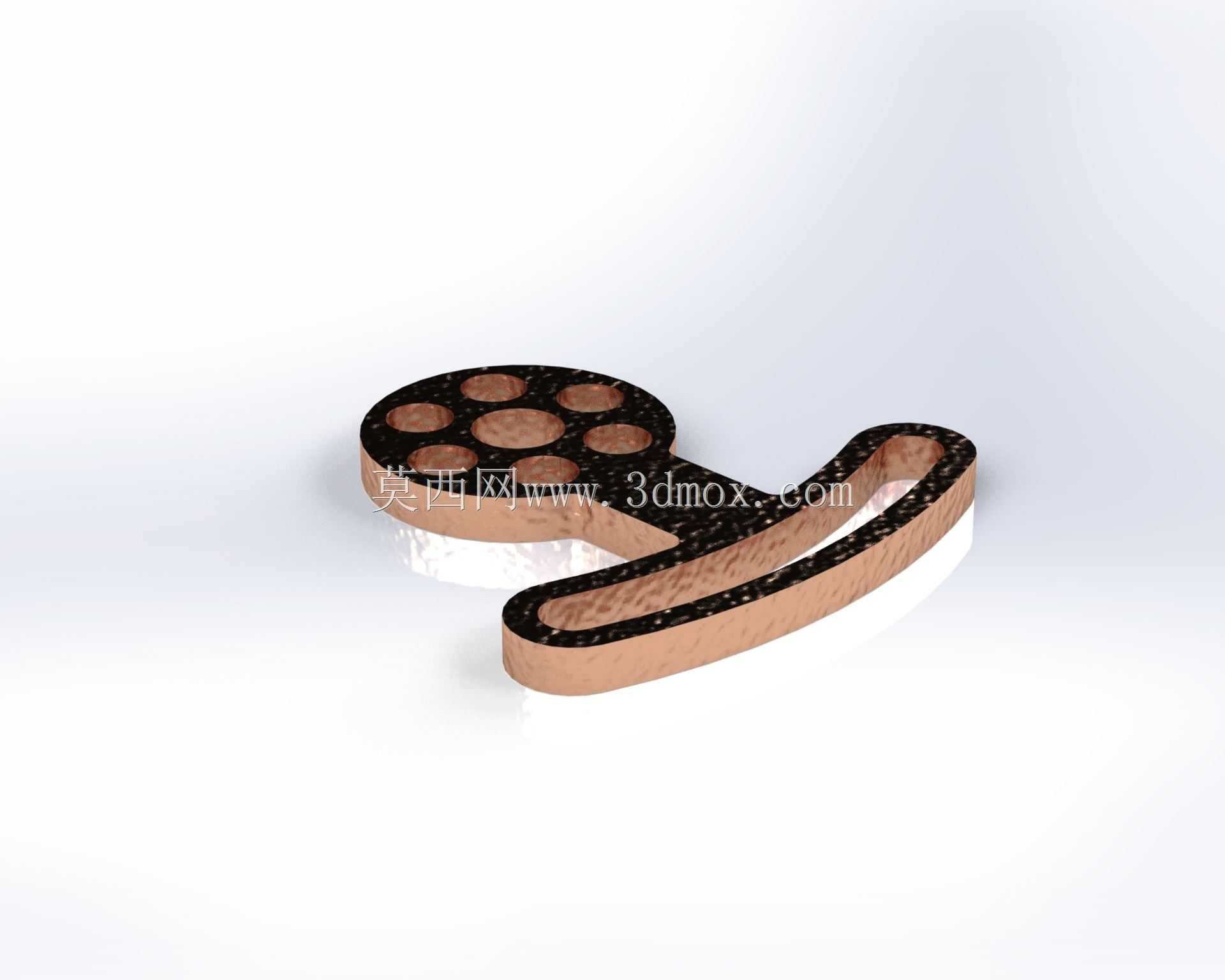

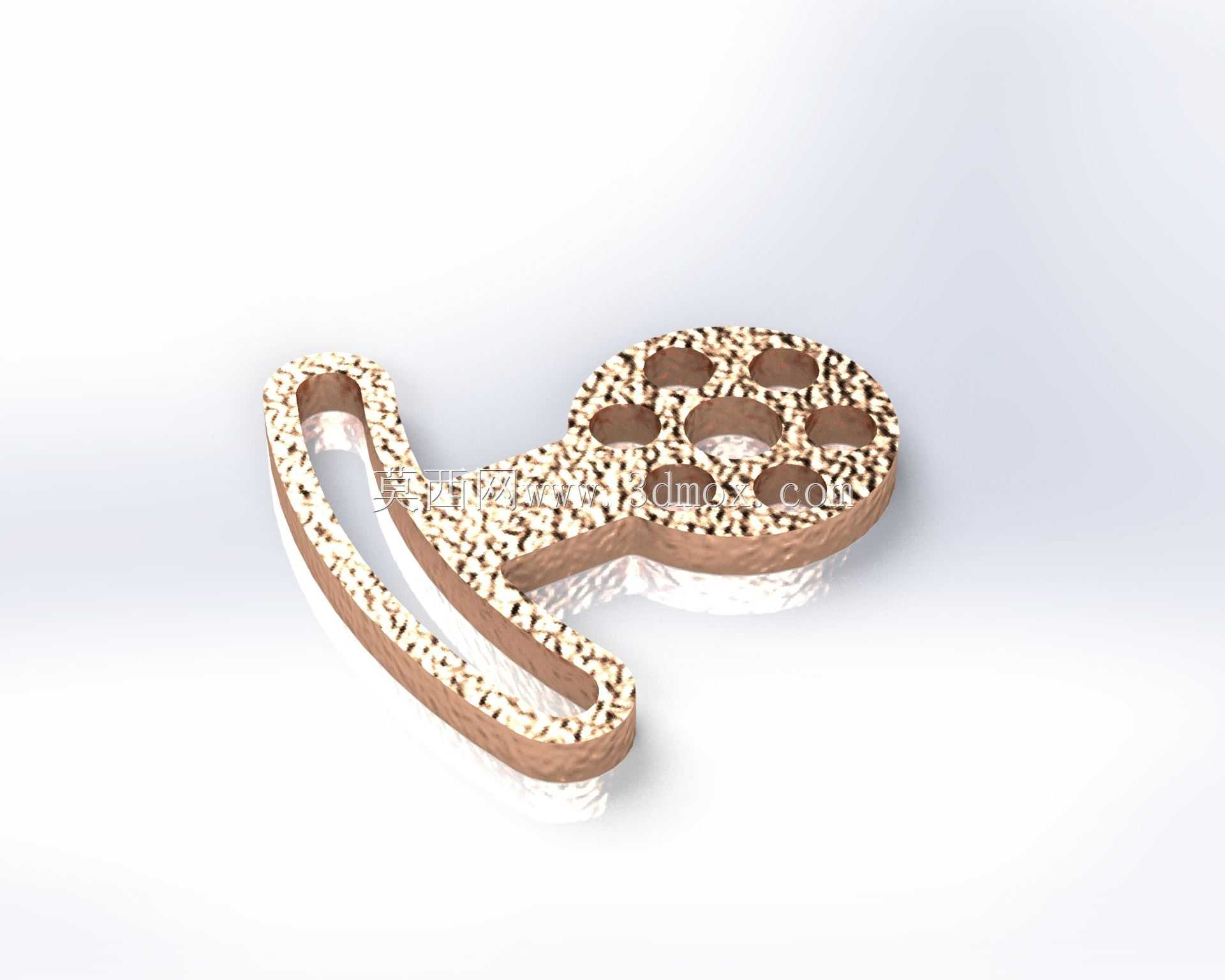

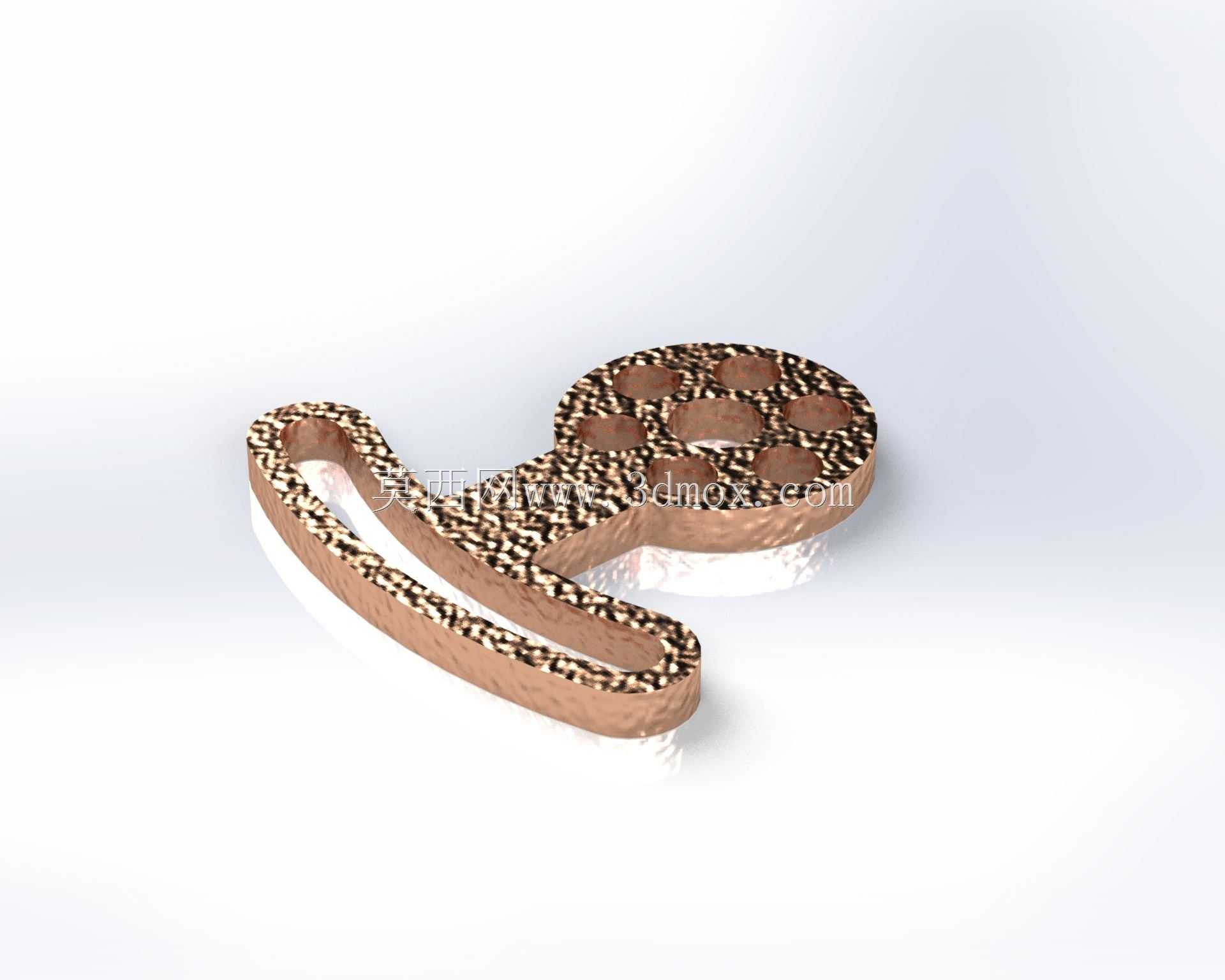

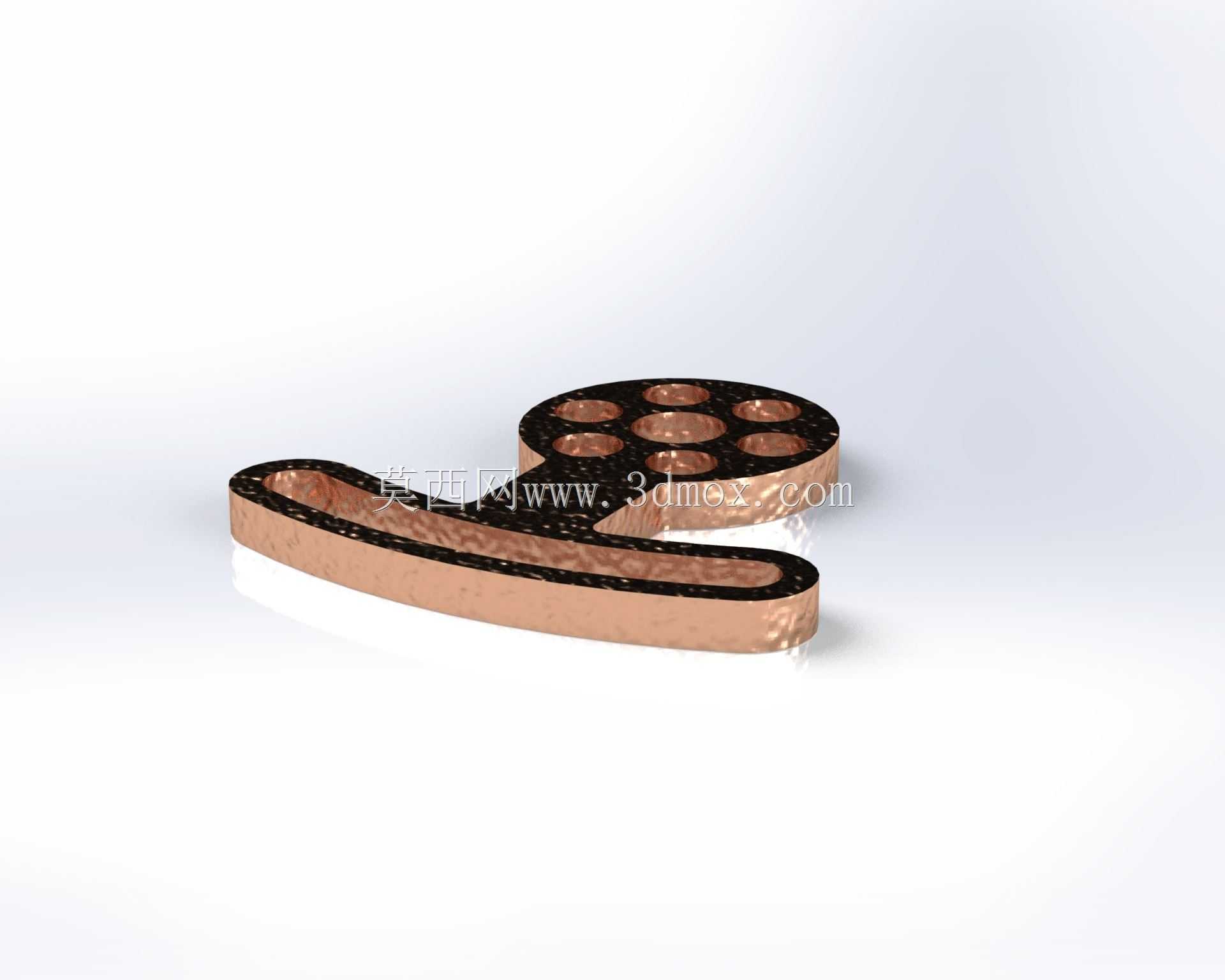

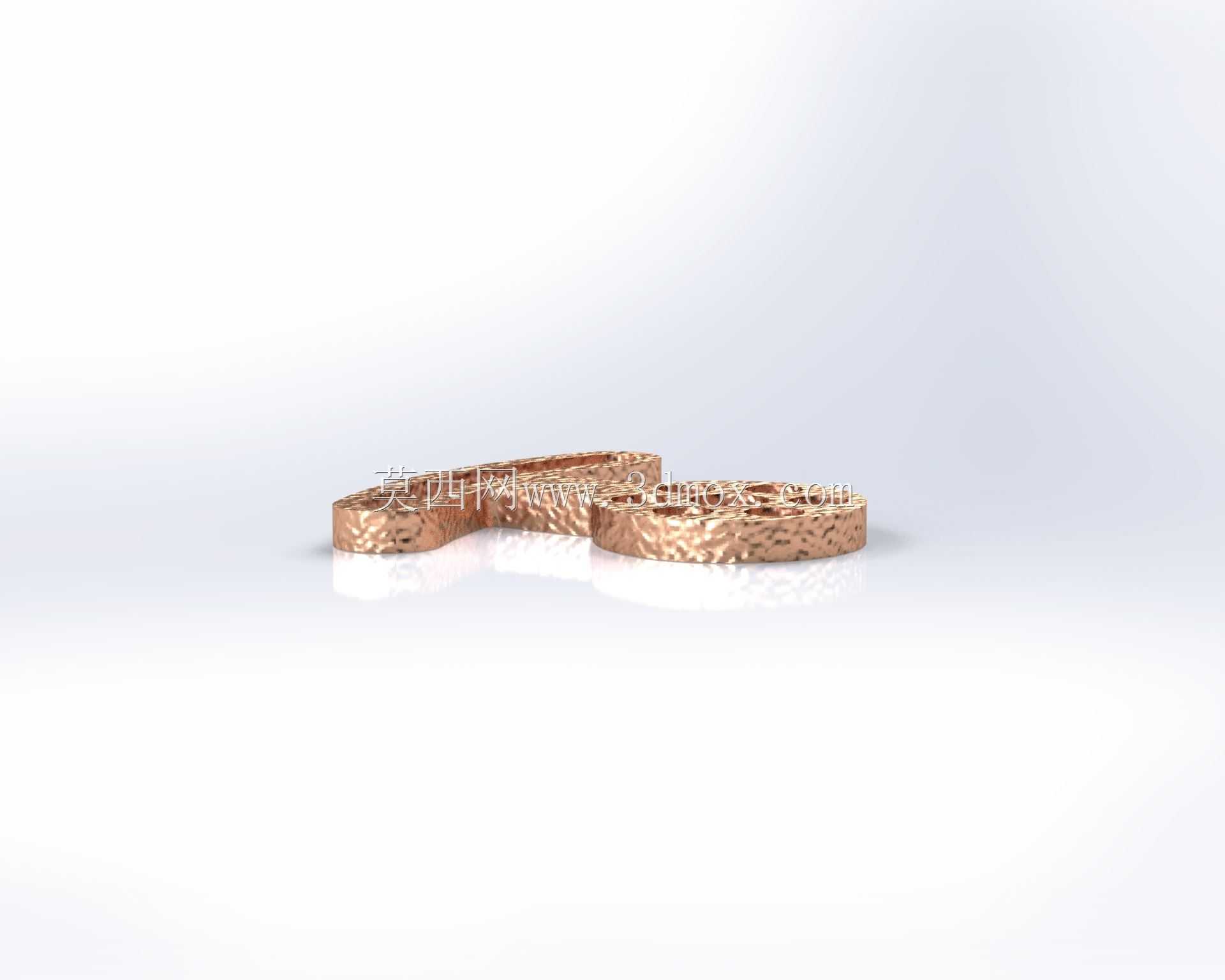

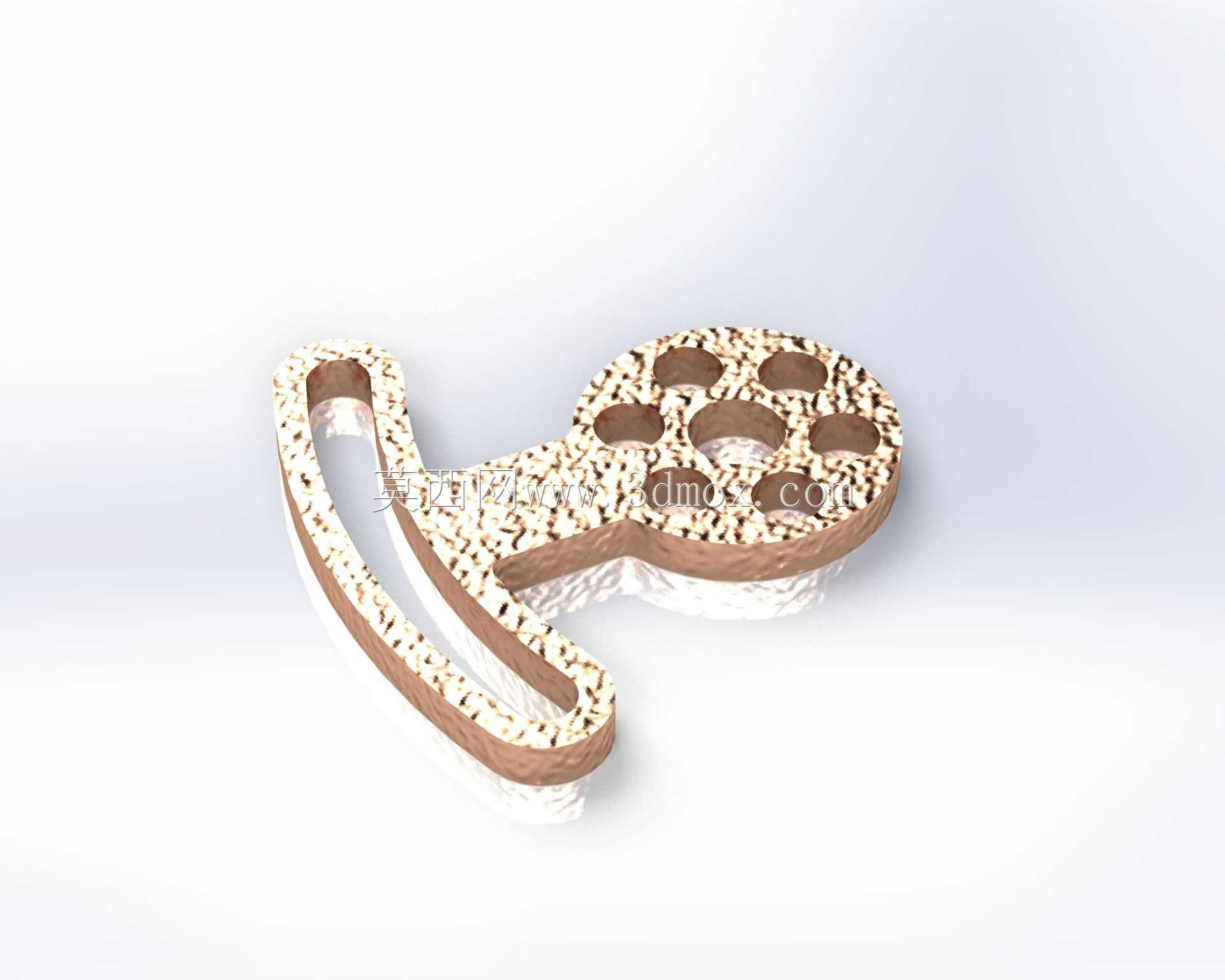

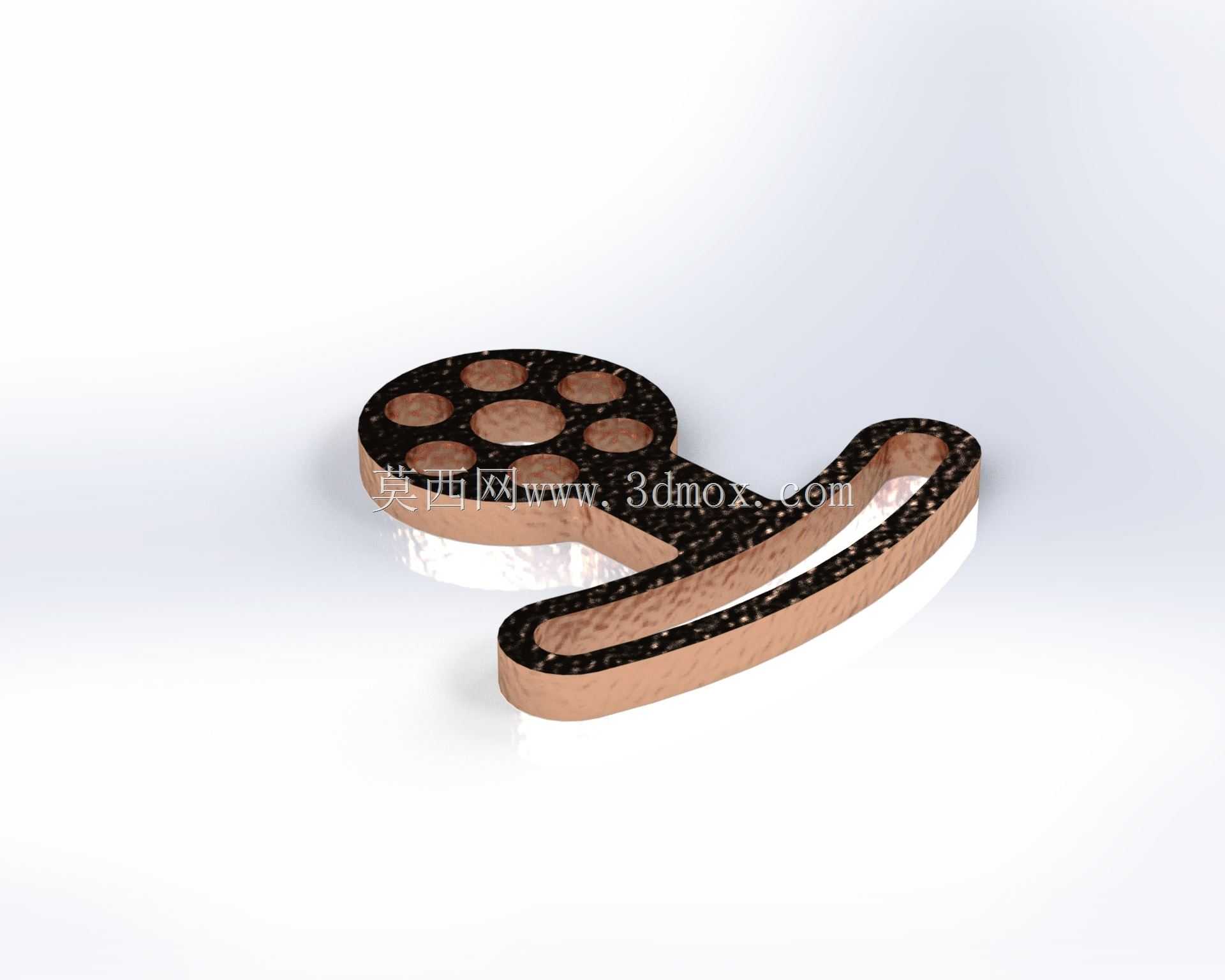

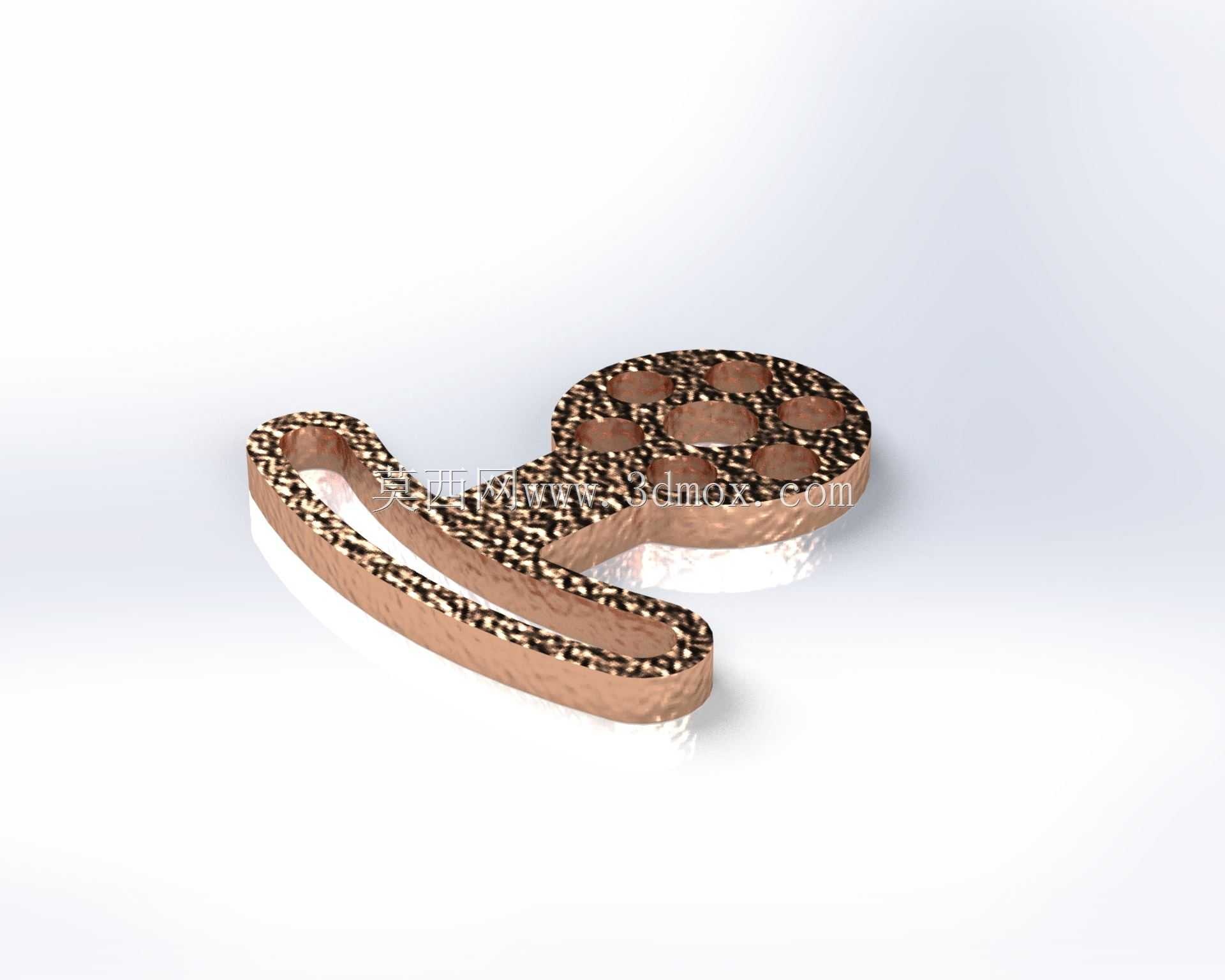

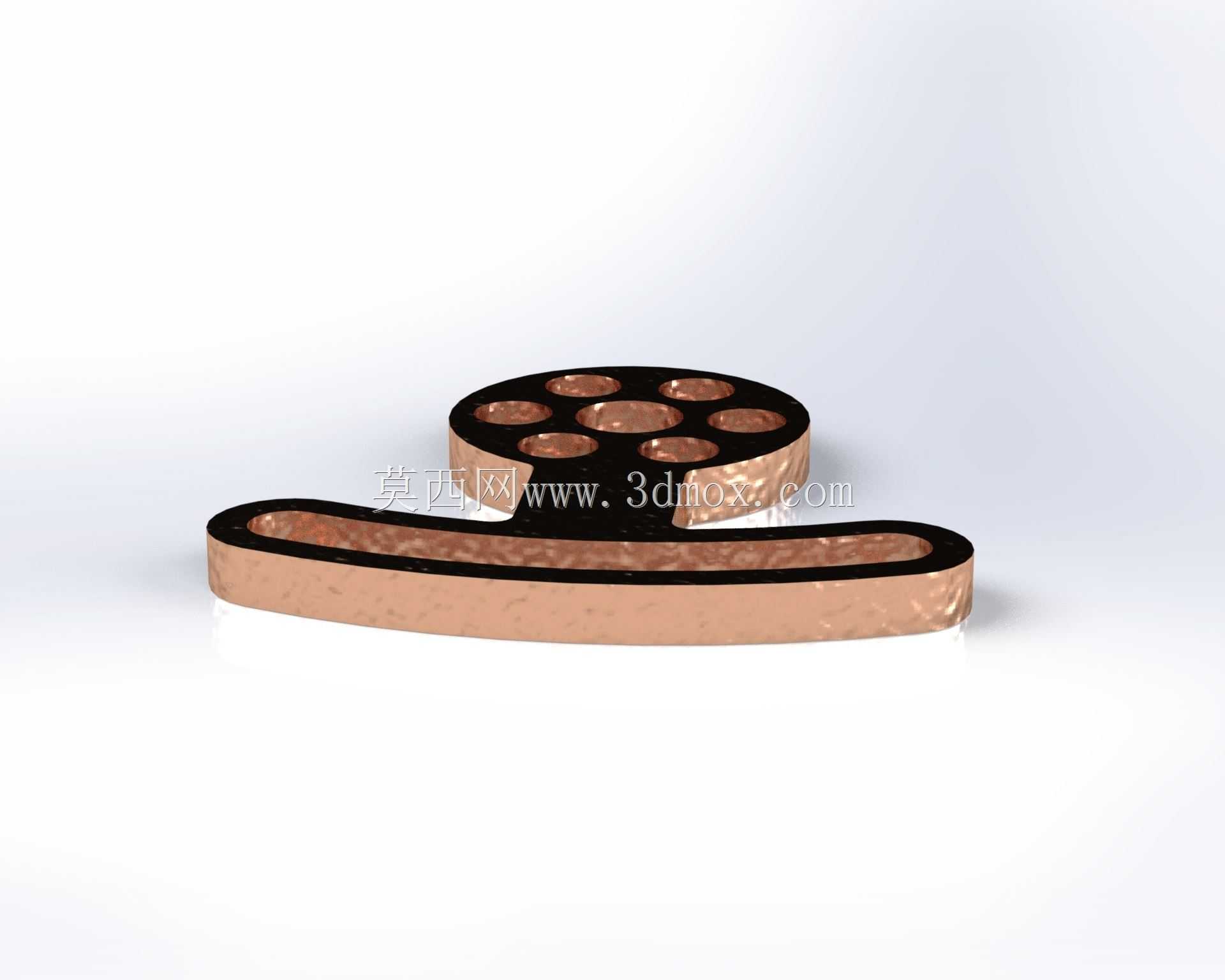

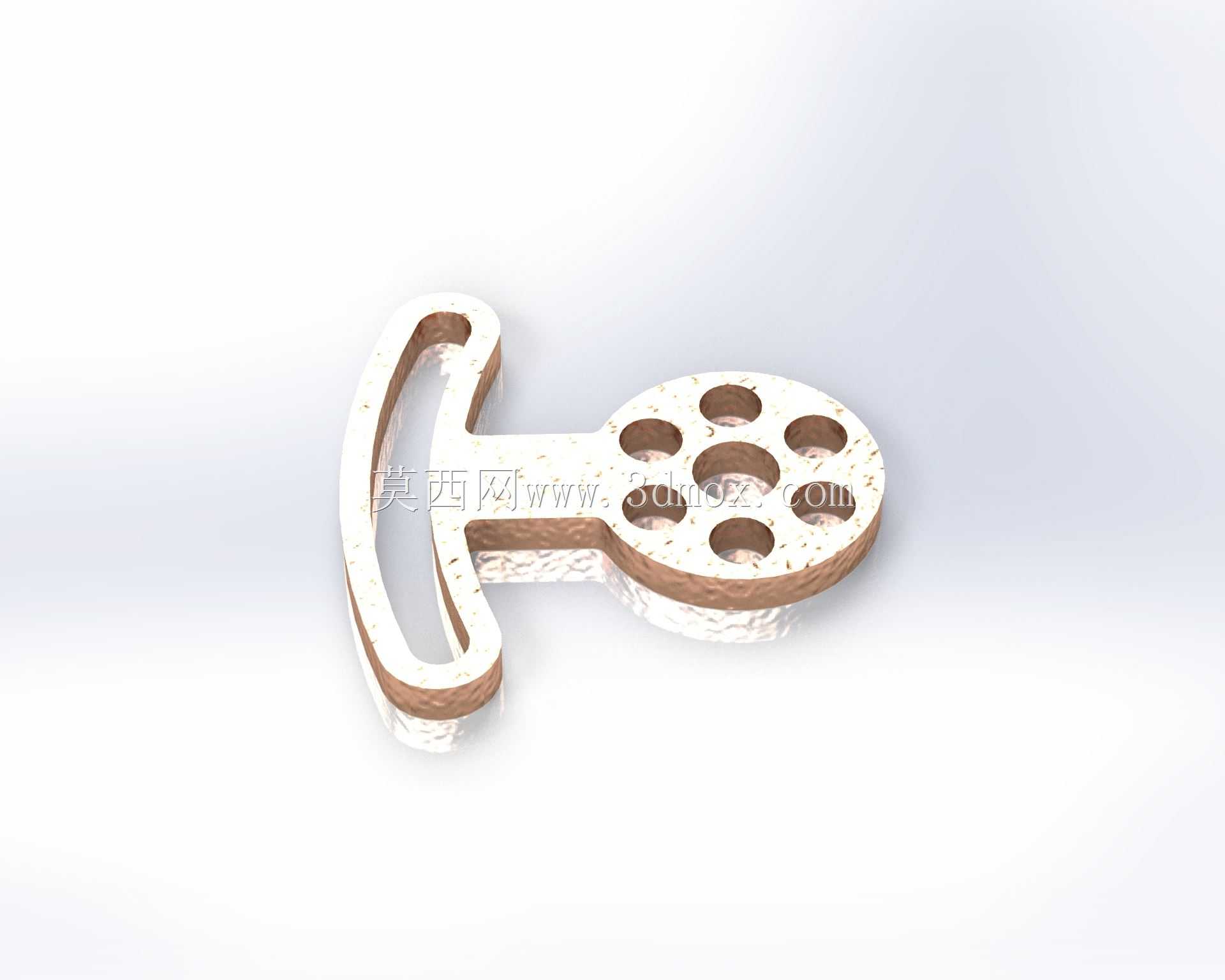

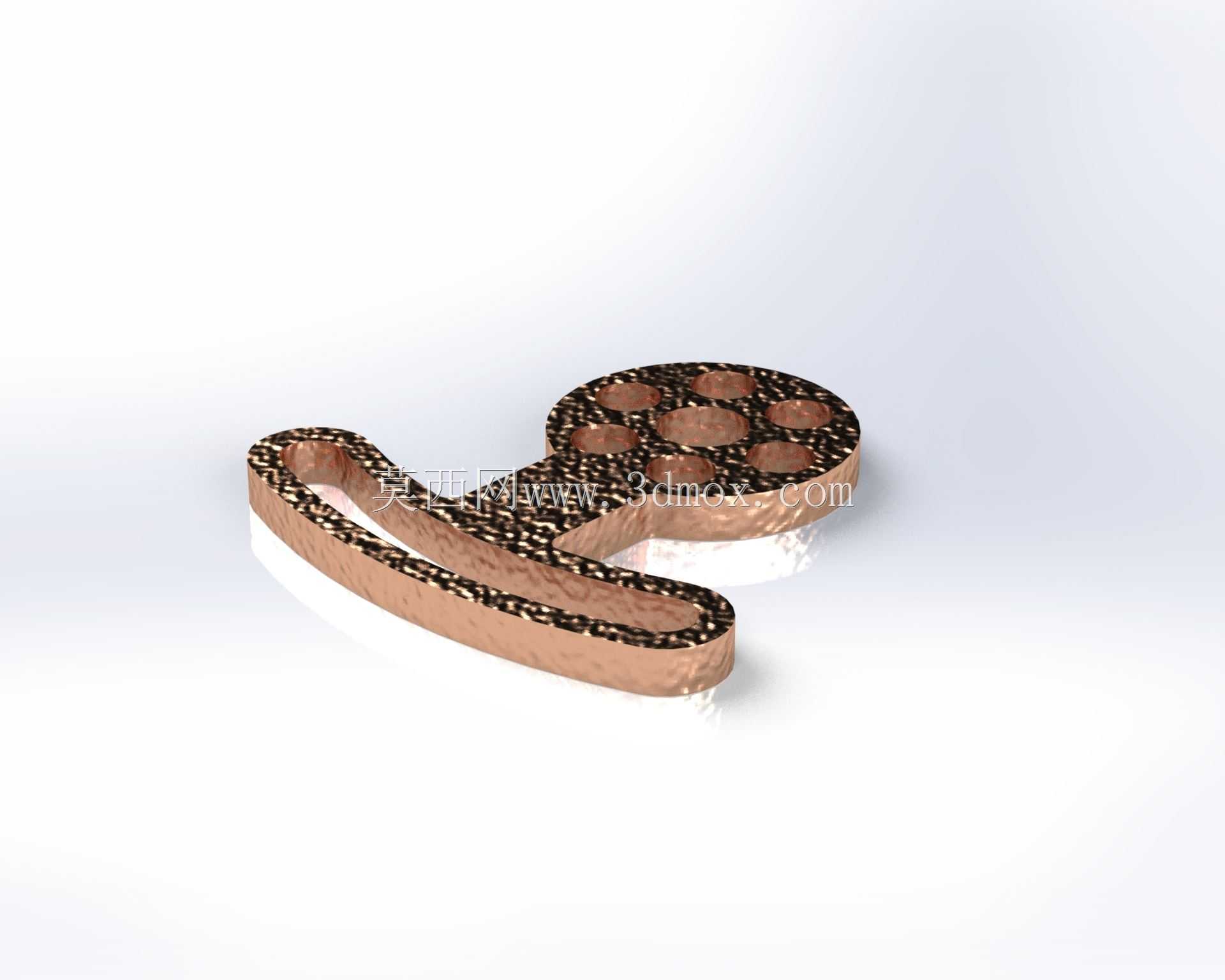

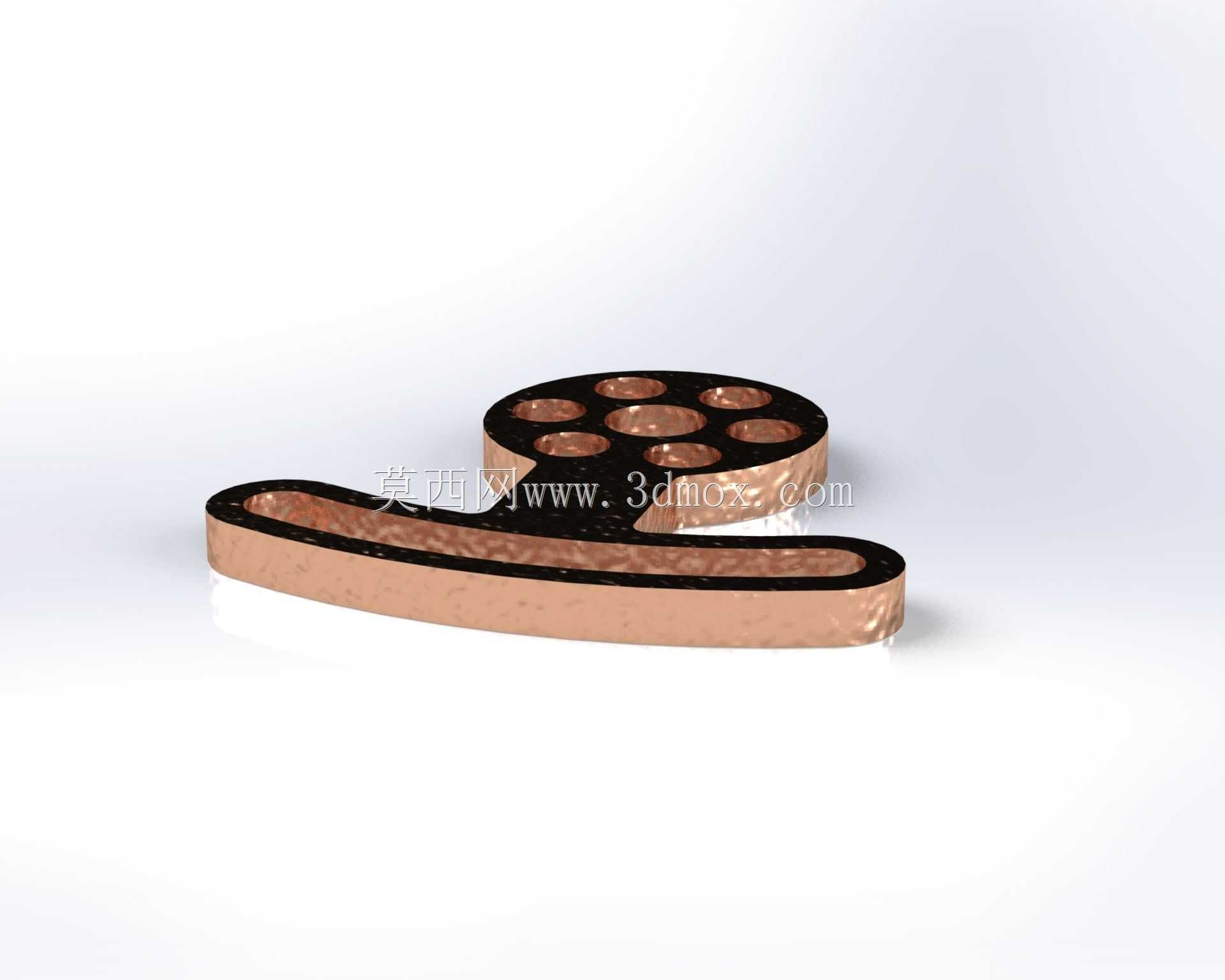

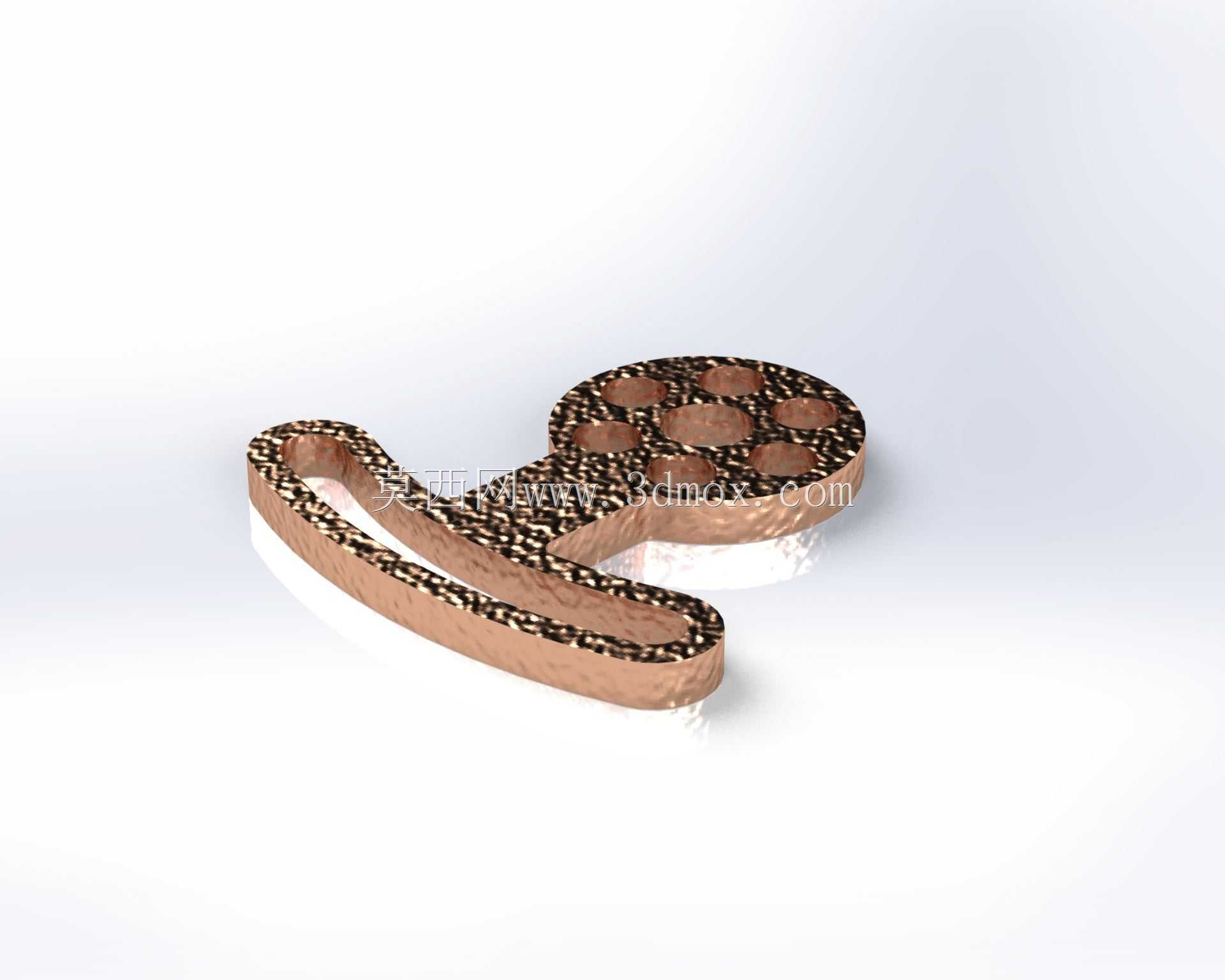

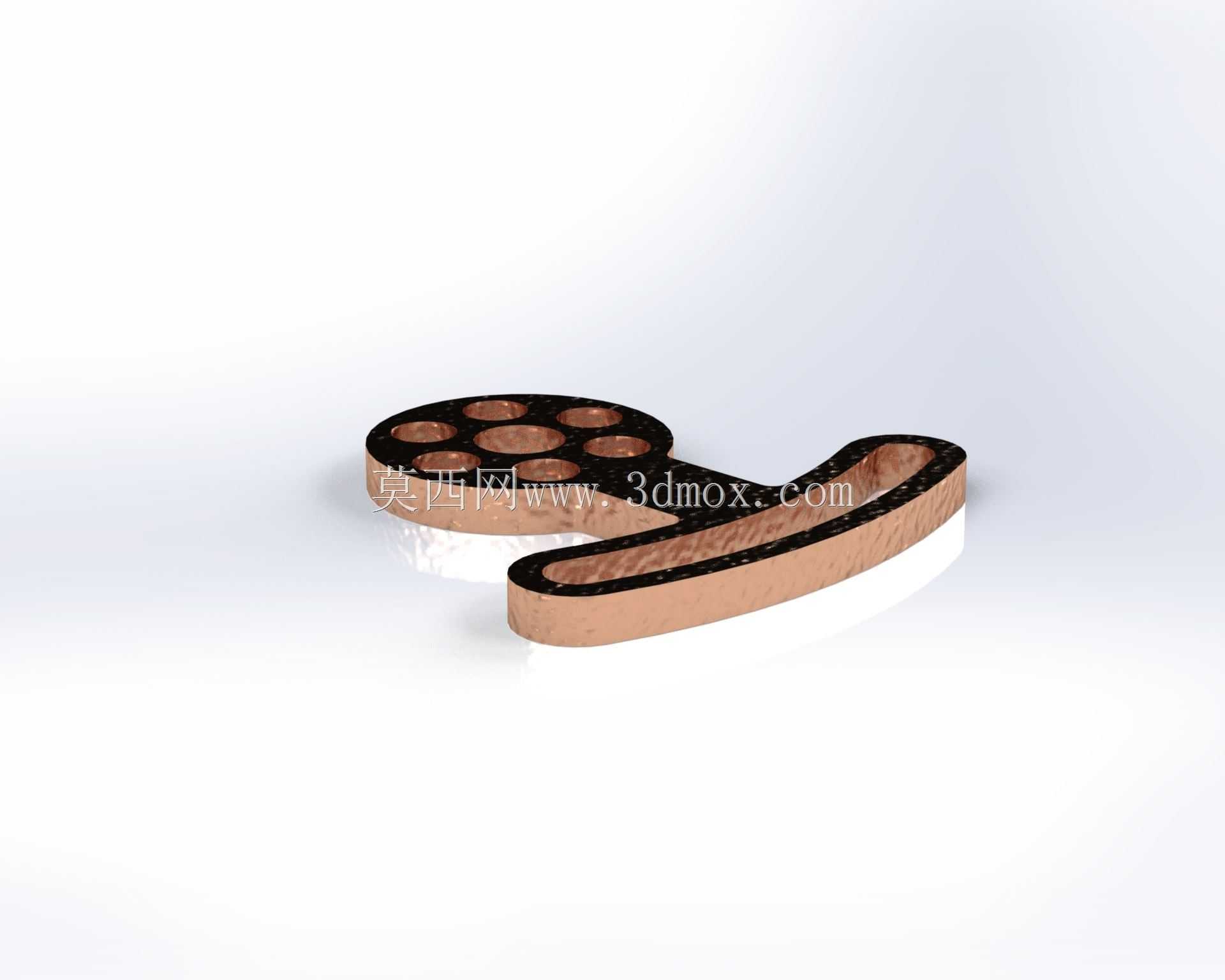

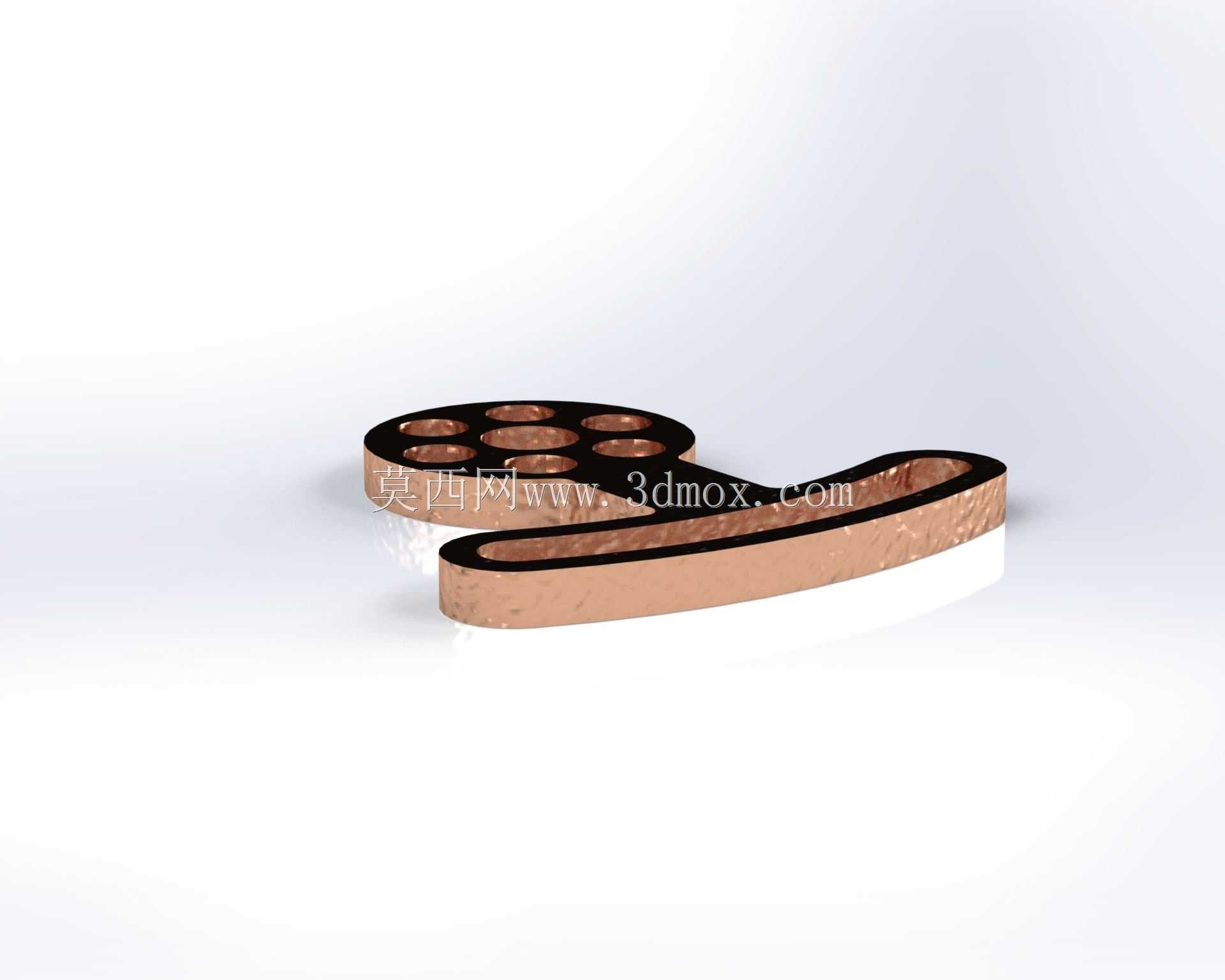

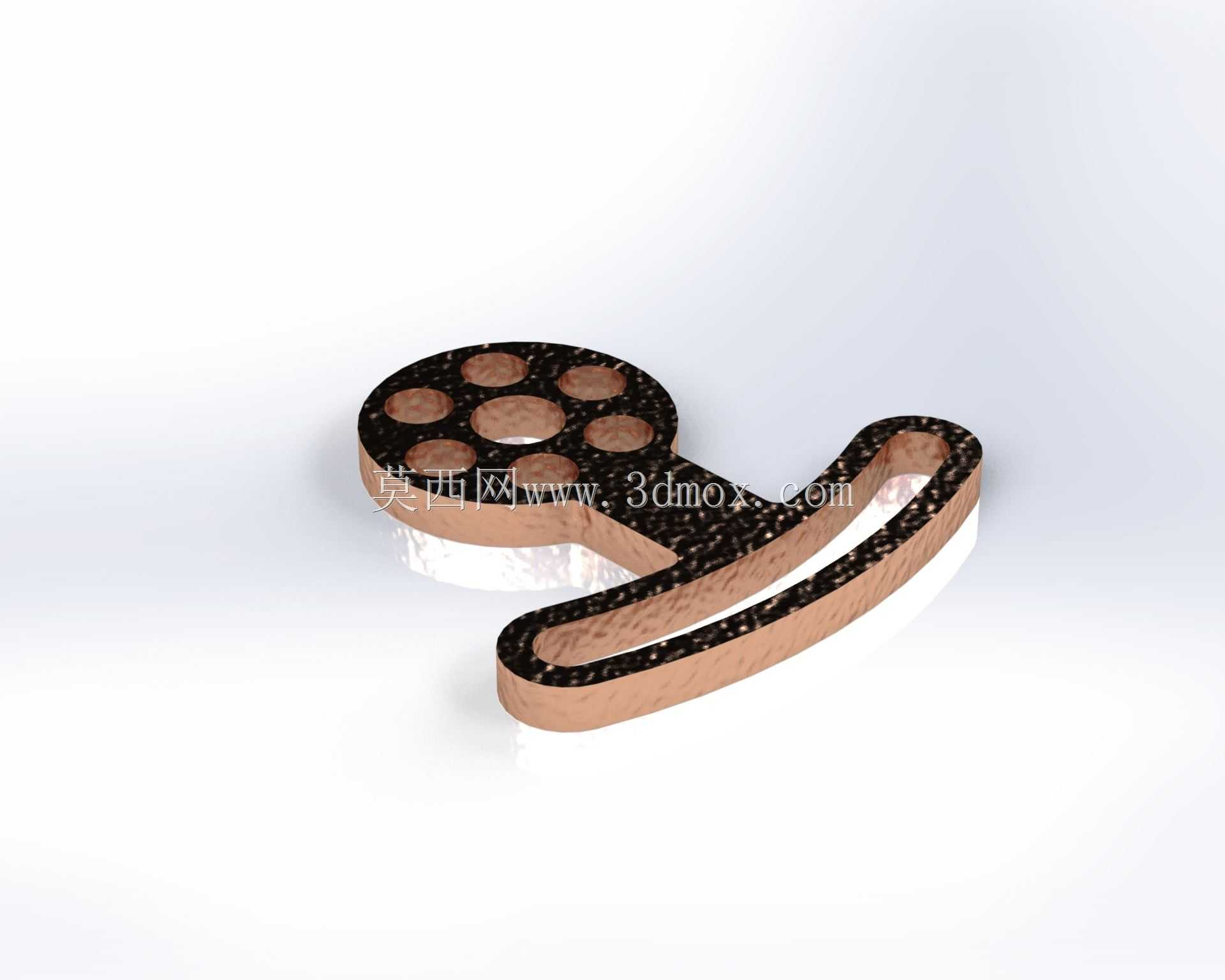

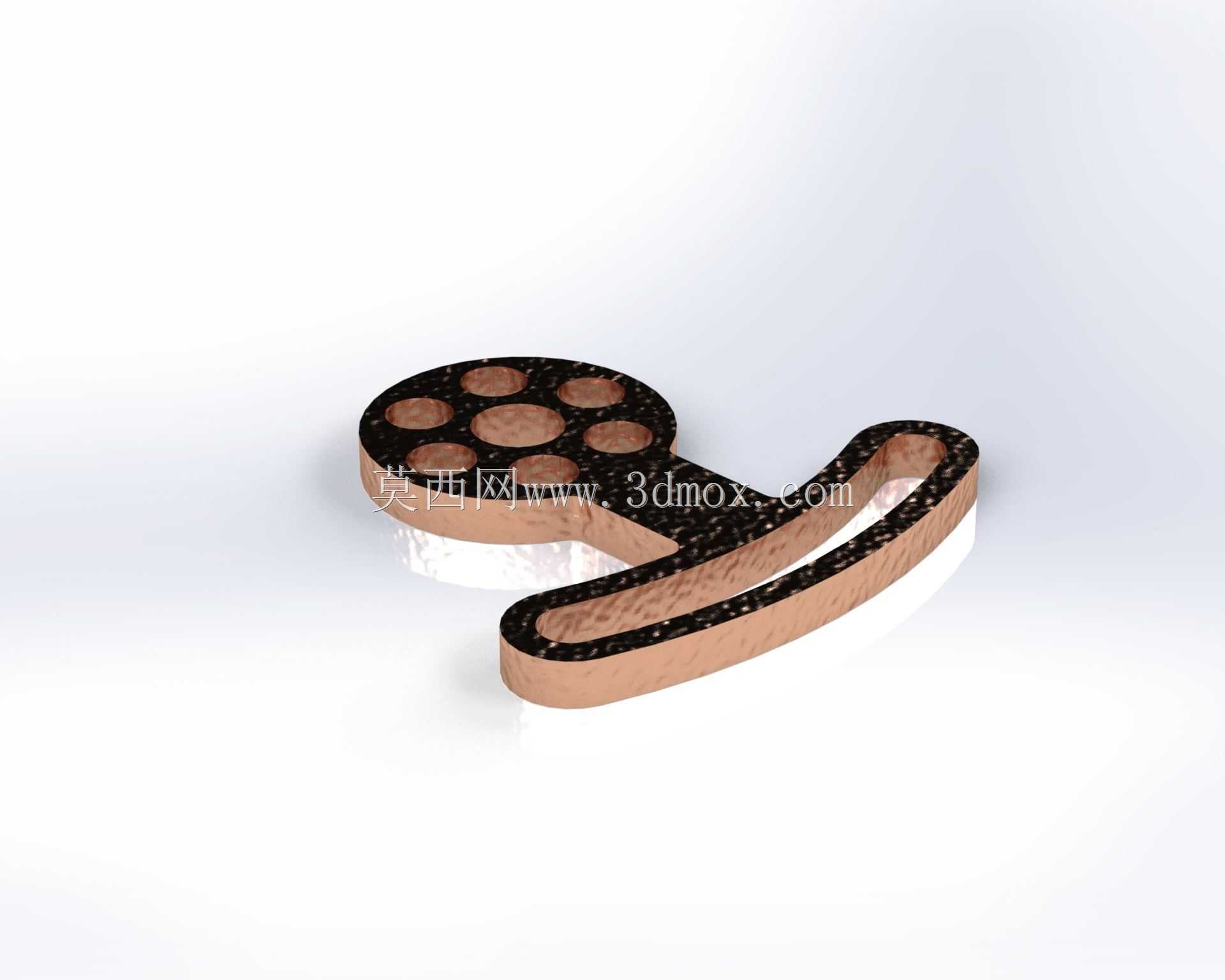

　　这类带多孔圆盘的弯柄式构件，常出现在轻工输送线的张紧调节工位、小型包装设备的行程摆臂机构，以及纺织机械的导纱杆定位组件中，核心作用是通过圆盘端的多孔位实现与转轴、定位销的快速适配，弯柄端则用来连接拉杆、拉簧或者手动操作杆，完成角度调整、张力补偿或者行程限位的功能。从结构设计逻辑来看，圆盘端的六个圆周均布孔是核心安装基准，中心孔用来穿入固定转轴，保证构件可以绕轴做定轴转动，周边的小孔则用来穿装定位销或者紧固螺钉，根据实际安装需求选择不同孔位，就能调整弯柄的初始安装角度，适配不同的安装空间与行程要求，这种多孔位设计省去了额外加工调整垫片的工序，现场装配时可以直接通过孔位切换快速适配，大幅降低现场调试的时间成本。

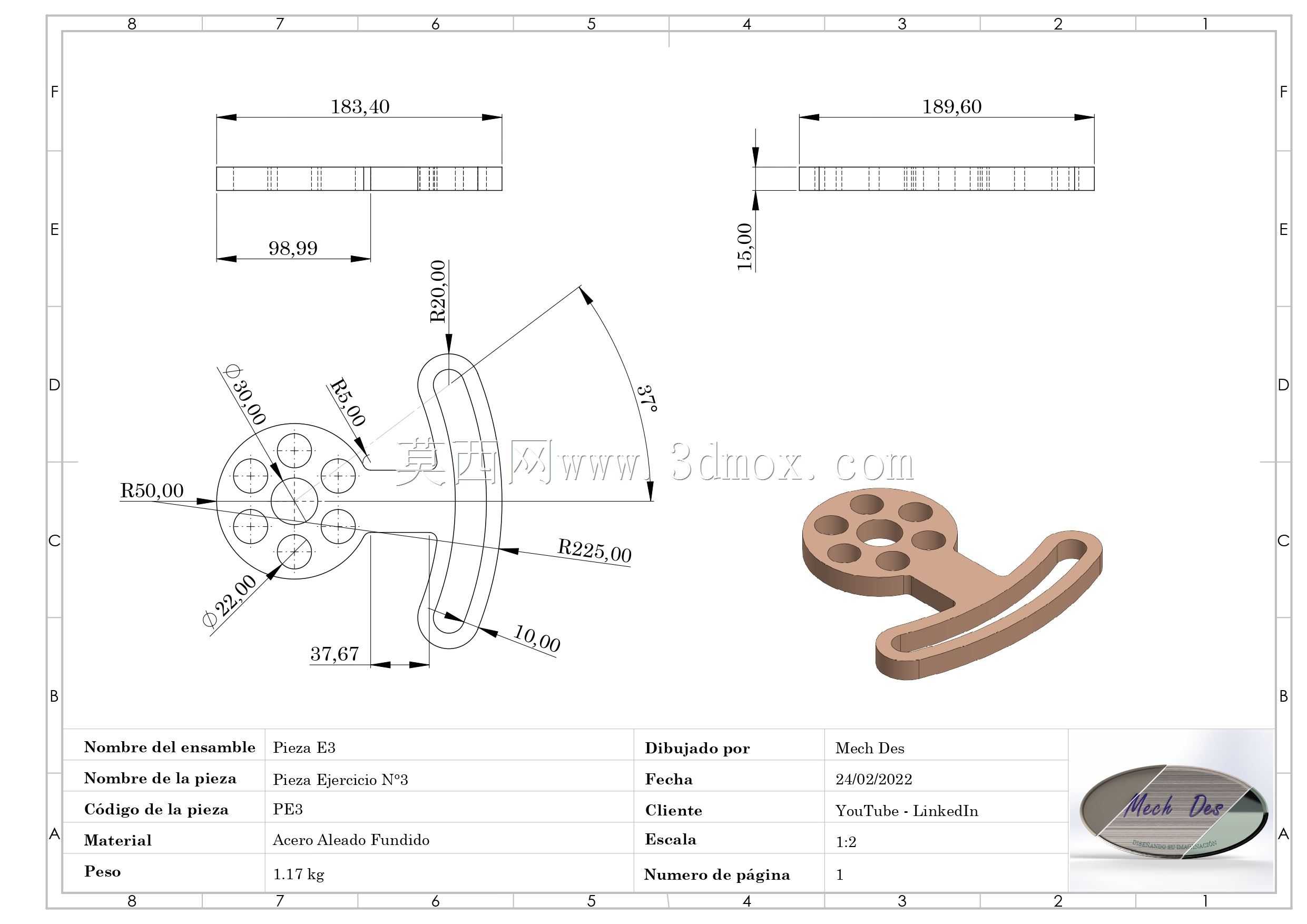

　　弯柄部分的圆弧过渡是设计里的细节重点，从圆盘外缘延伸出的弯柄采用了多段圆弧相切的轮廓，没有尖锐的直角转折，一方面是避免应力集中，在构件承受拉拽载荷的时候，圆弧过渡区不会出现应力突变导致的断裂风险，另一方面圆弧轮廓也能避免安装调试时剐蹭周边的管线或者相邻构件，尤其是在设备内部布局紧凑的场景下，无尖锐棱角的轮廓能减少装配干涉的概率。从尺寸边界来看，圆盘端的外圆半径为50mm，中心区域的凸台外圆直径22mm，弯柄的总长度从圆盘中心到柄端的最远距离为183.4mm，弯柄的宽度为10mm，整体厚度为15mm，柄端的长槽长度为189.6mm，这个长槽是用来穿装连接销轴的，槽的长度预留了足够的调节余量，连接销轴可以在槽内滑动，

　　补偿安装时的位置误差，也能在构件摆动时提供一定的位移补偿量，避免刚性连接导致的构件变形或者连接螺栓剪断。实际应用中，这类构件的材质常选用铸钢，毛坯经过铸造后再对安装孔、转轴配合面、长槽的配合面进行机加工，既能保证整体的结构强度，又能控制加工成本，1.17kg的重量也适配手动操作或者小载荷驱动的场景，不会因为自重过大导致驱动负载超标。在建模过程中，需要重点注意多段圆弧的相切约束，尤其是R200、R50、R225这几段圆弧的衔接点，如果相切约束不到位，加工出来的轮廓会出现接刀痕，不仅影响外观，还会在应力集中点留下断裂隐患；另外圆盘上的六个小孔的位置度公差需要严格控制，保证和转轴中心的位置度误差在0.1mm以内，

　　否则安装时会出现定位销无法穿入、或者安装后构件转动卡滞的问题。弯柄末端的长槽两侧面需要保证平行度，槽宽的公差控制在H7级别，和连接销轴采用间隙配合，保证销轴在槽内滑动顺畅，不会出现卡滞或者旷量过大的问题。这类构件在设备维护时也比较方便，因为是标准化的多孔位设计，一旦出现磨损，不需要重新测绘加工，直接按照原有尺寸更换即可，圆盘上的多孔位也能适配不同磨损程度的安装基座，即使基座上的原有定位孔出现磨损，也可以切换到其他孔位继续使用，延长整套机构的使用寿命。在装配时，中心转轴和圆盘中心孔的配合一般选用过渡配合，装配后需要保证构件转动灵活，没有轴向窜动，周边的定位销拧紧后要检查弯柄的摆动角度是否符合设计要求，长槽内的连接销轴要加装防松垫圈，避免设备运行过程中销轴松动脱落。
