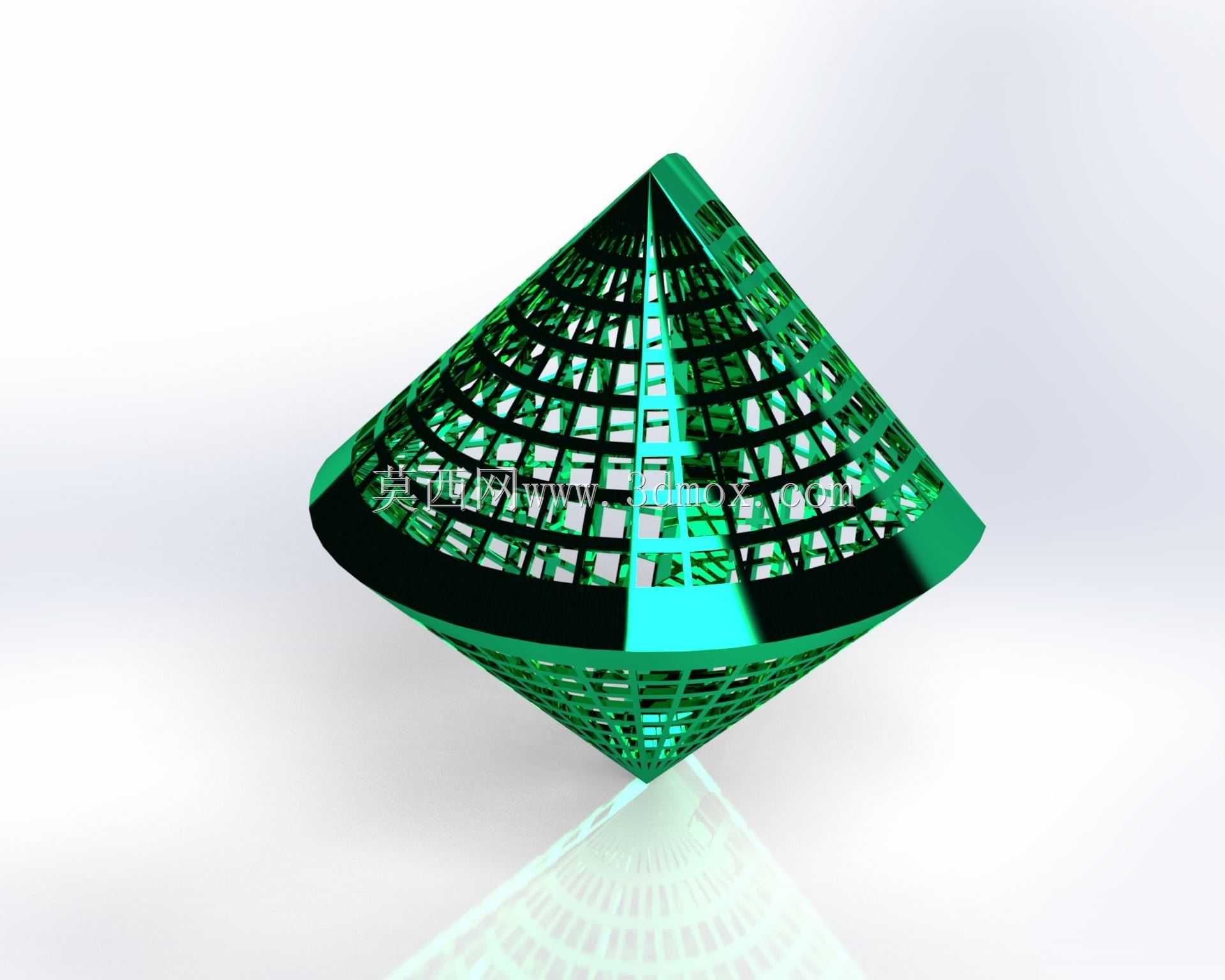

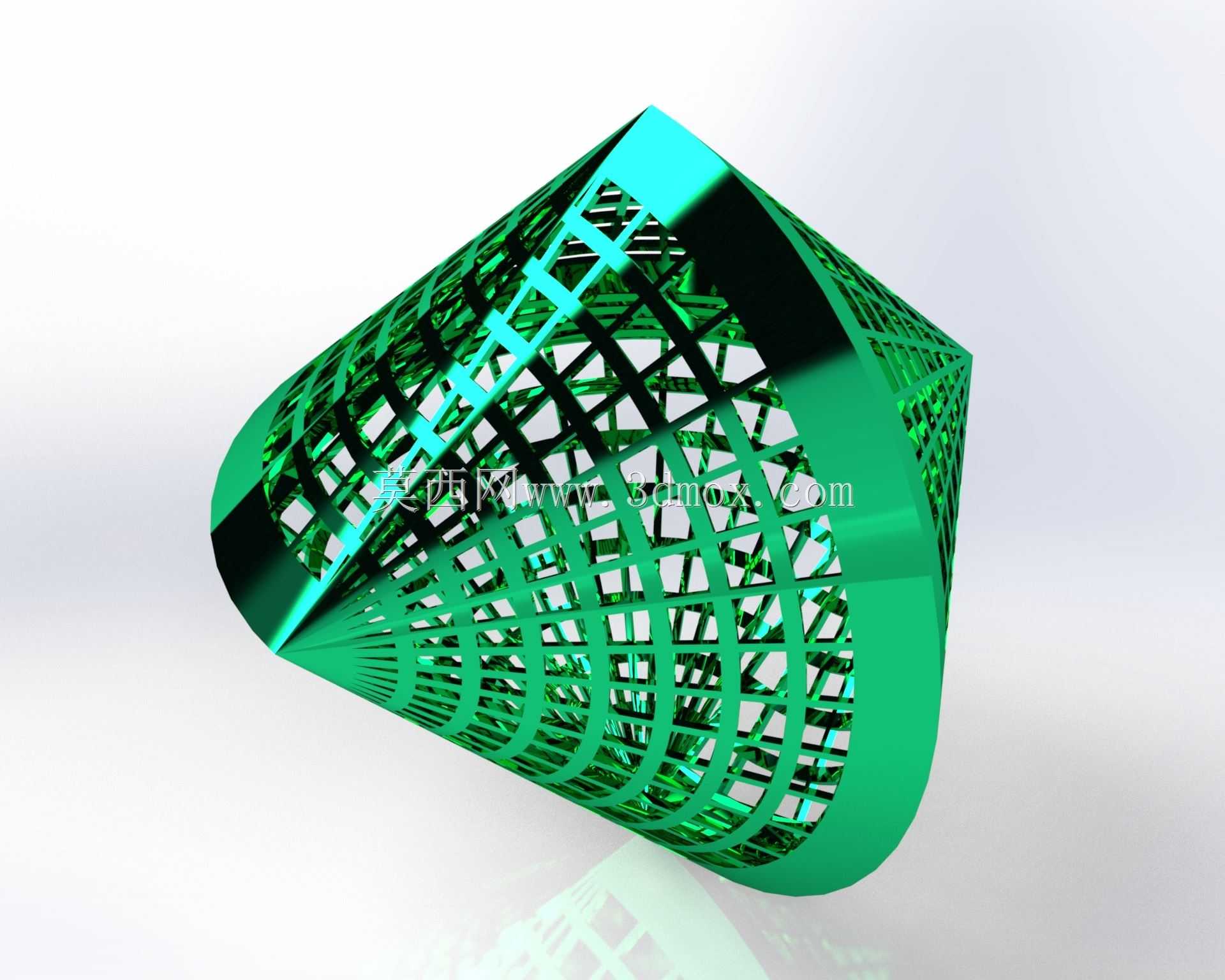

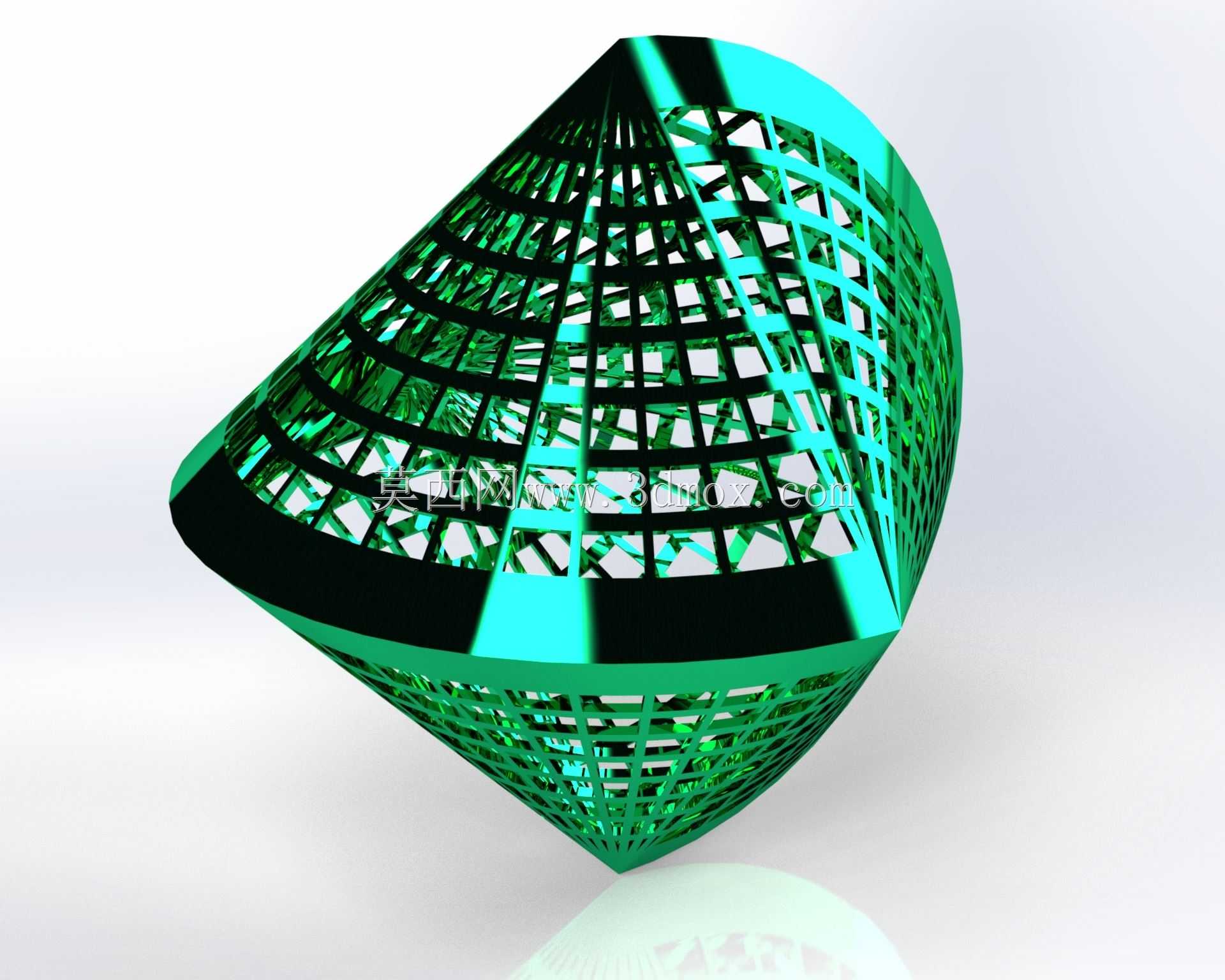

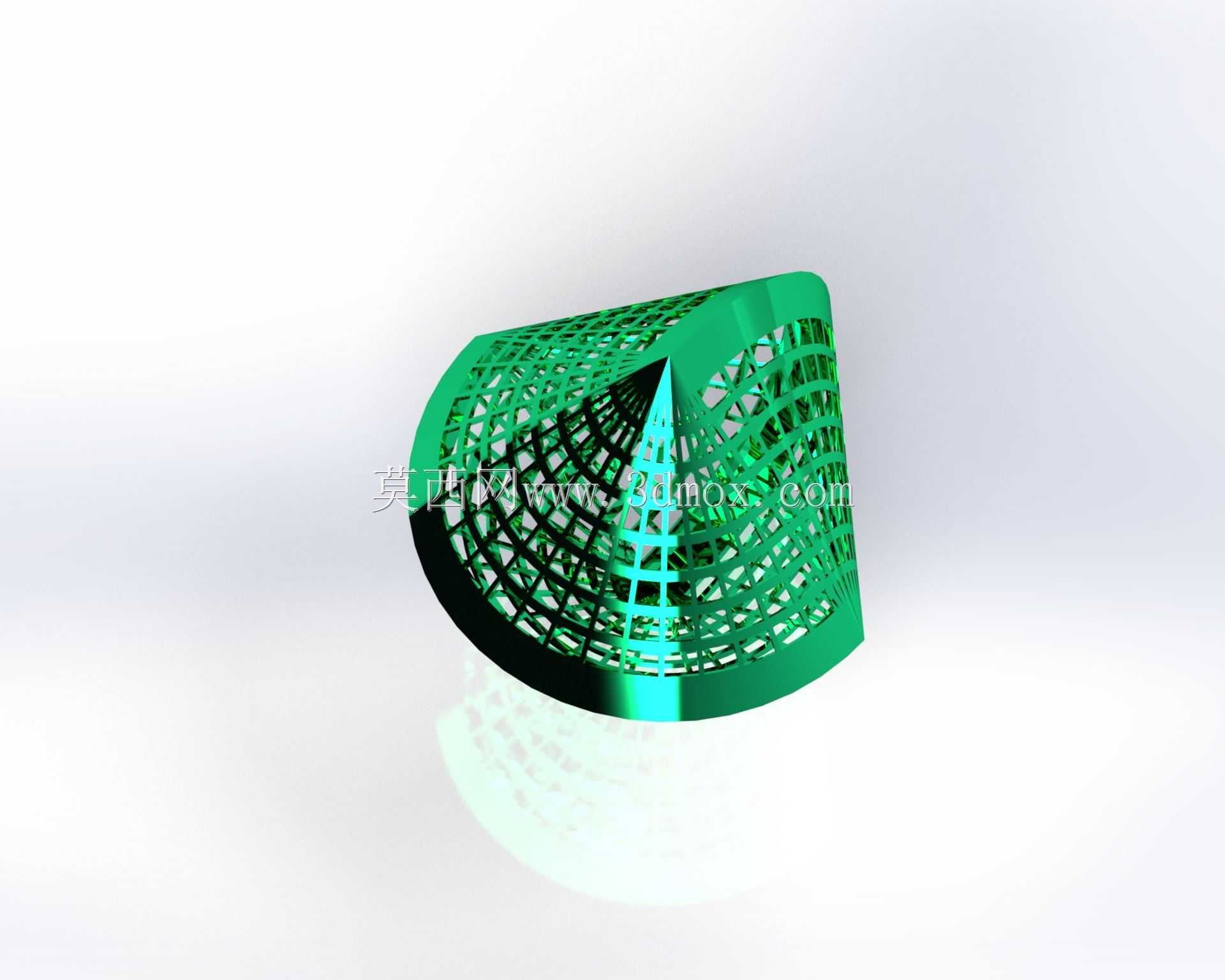

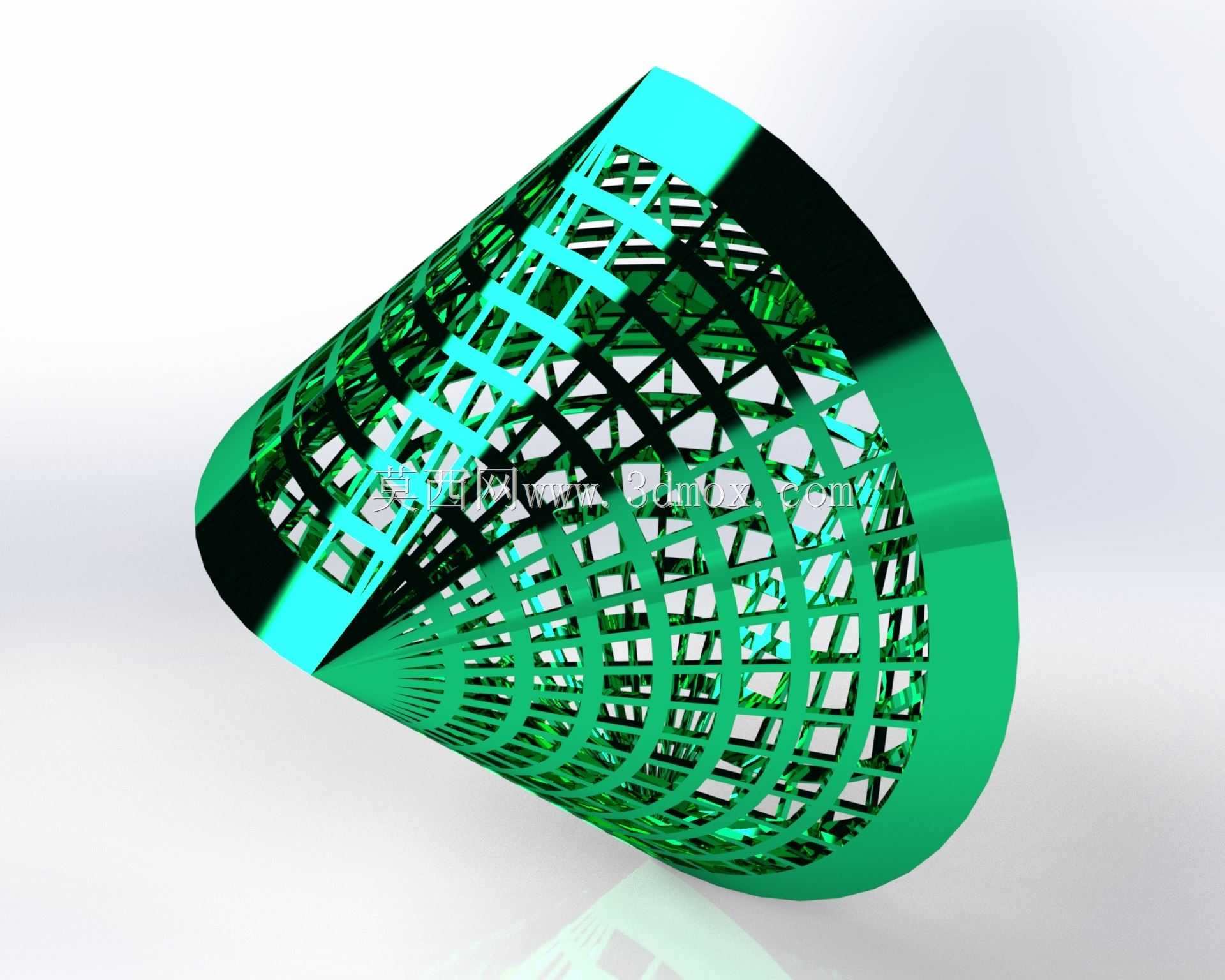

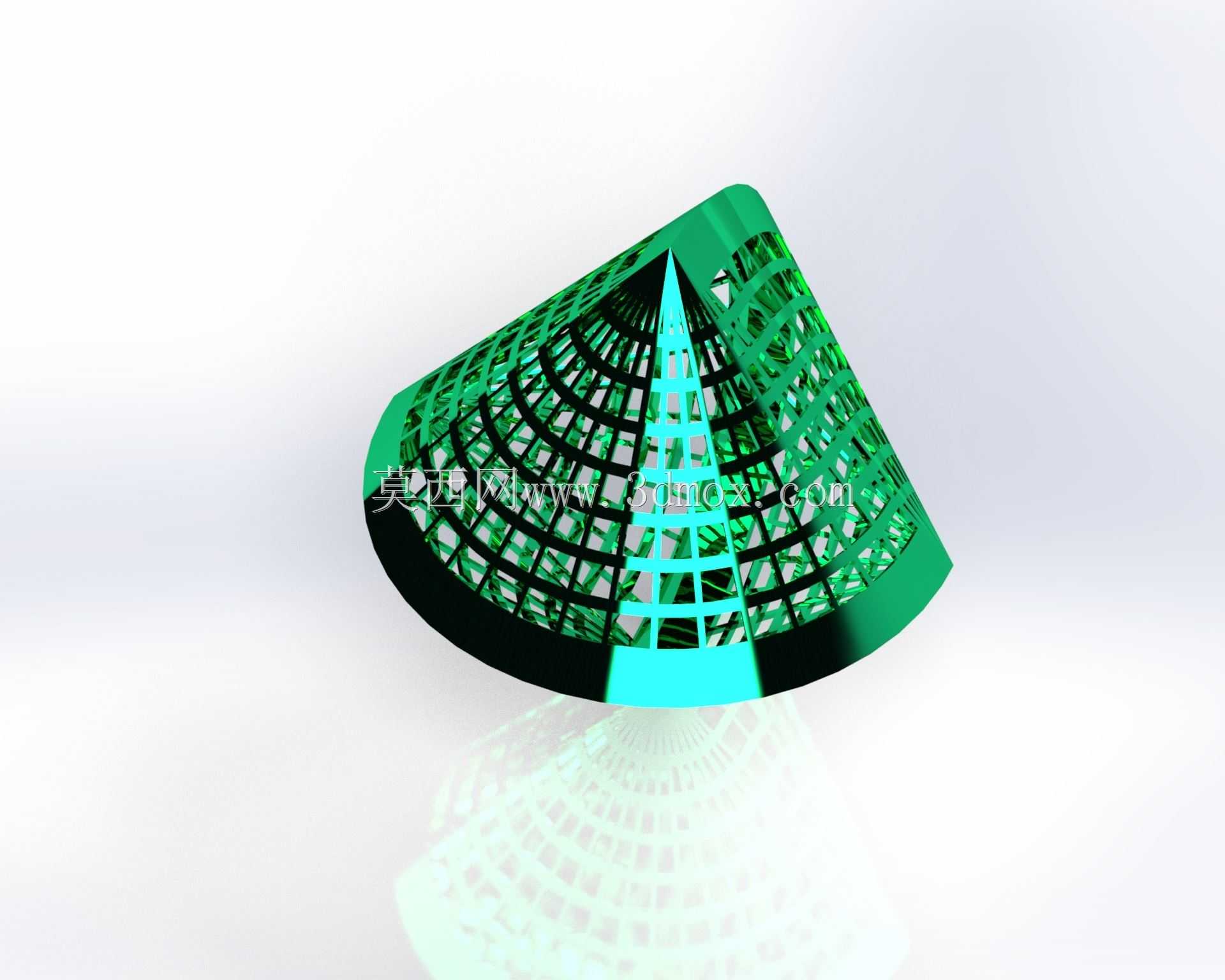

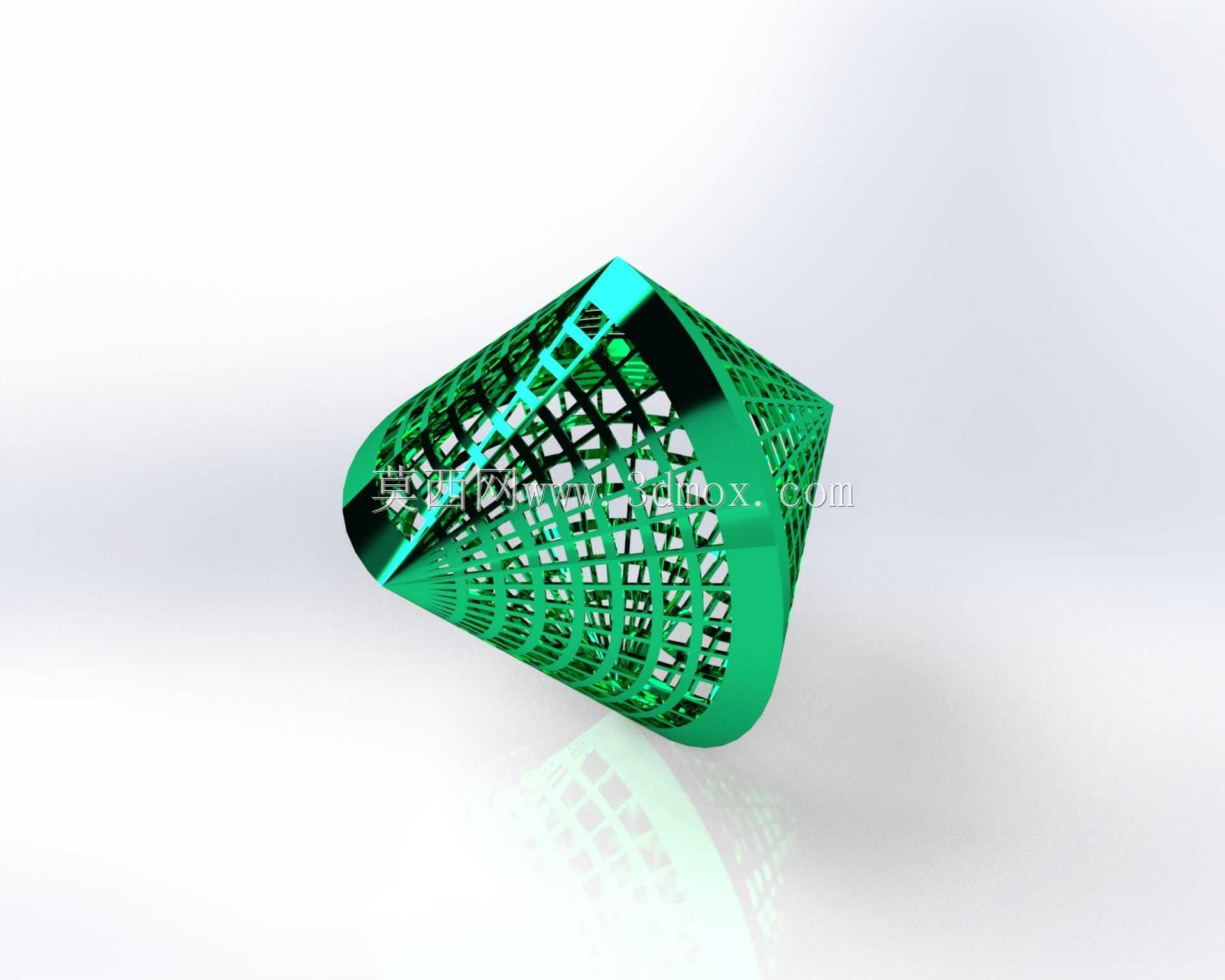

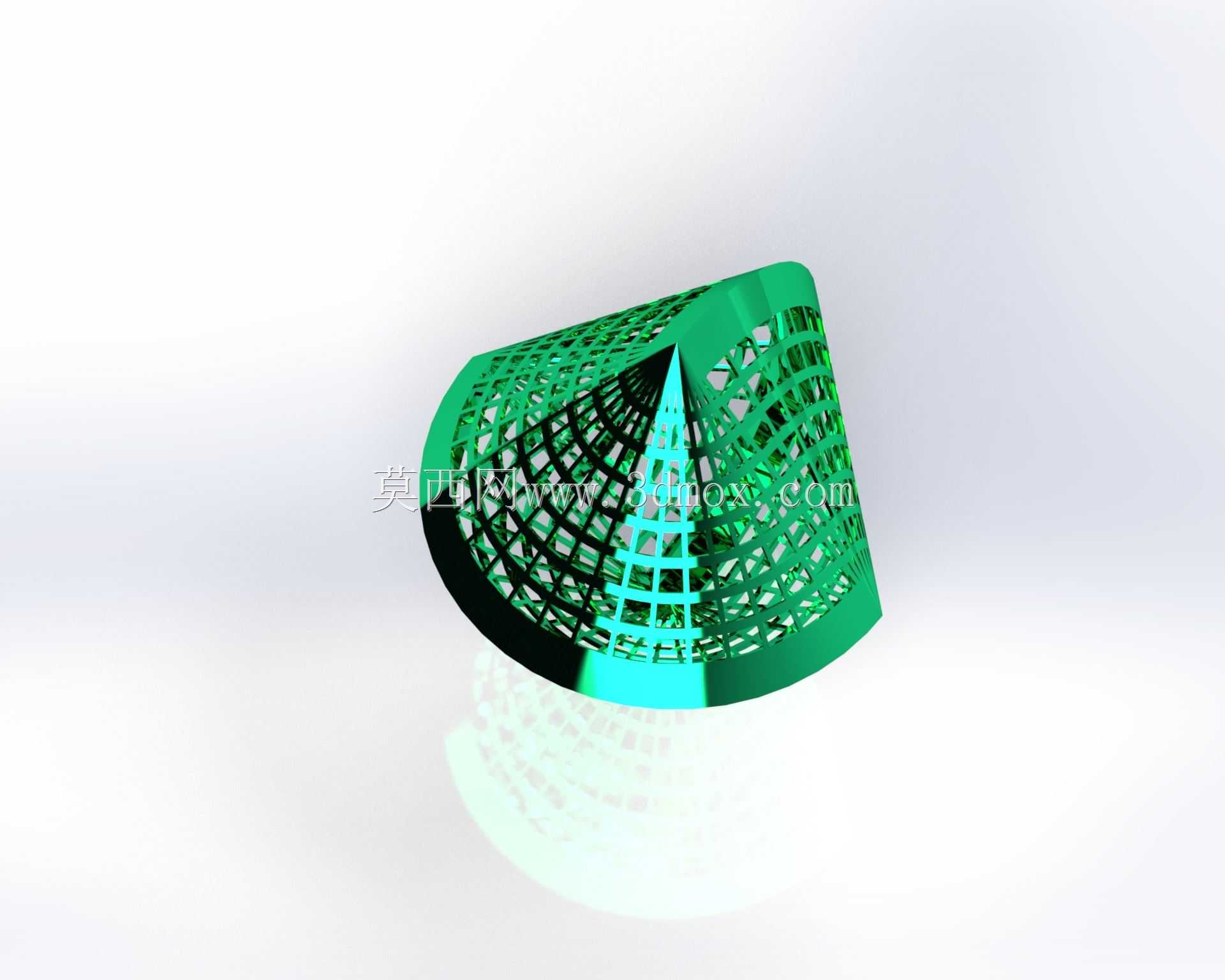

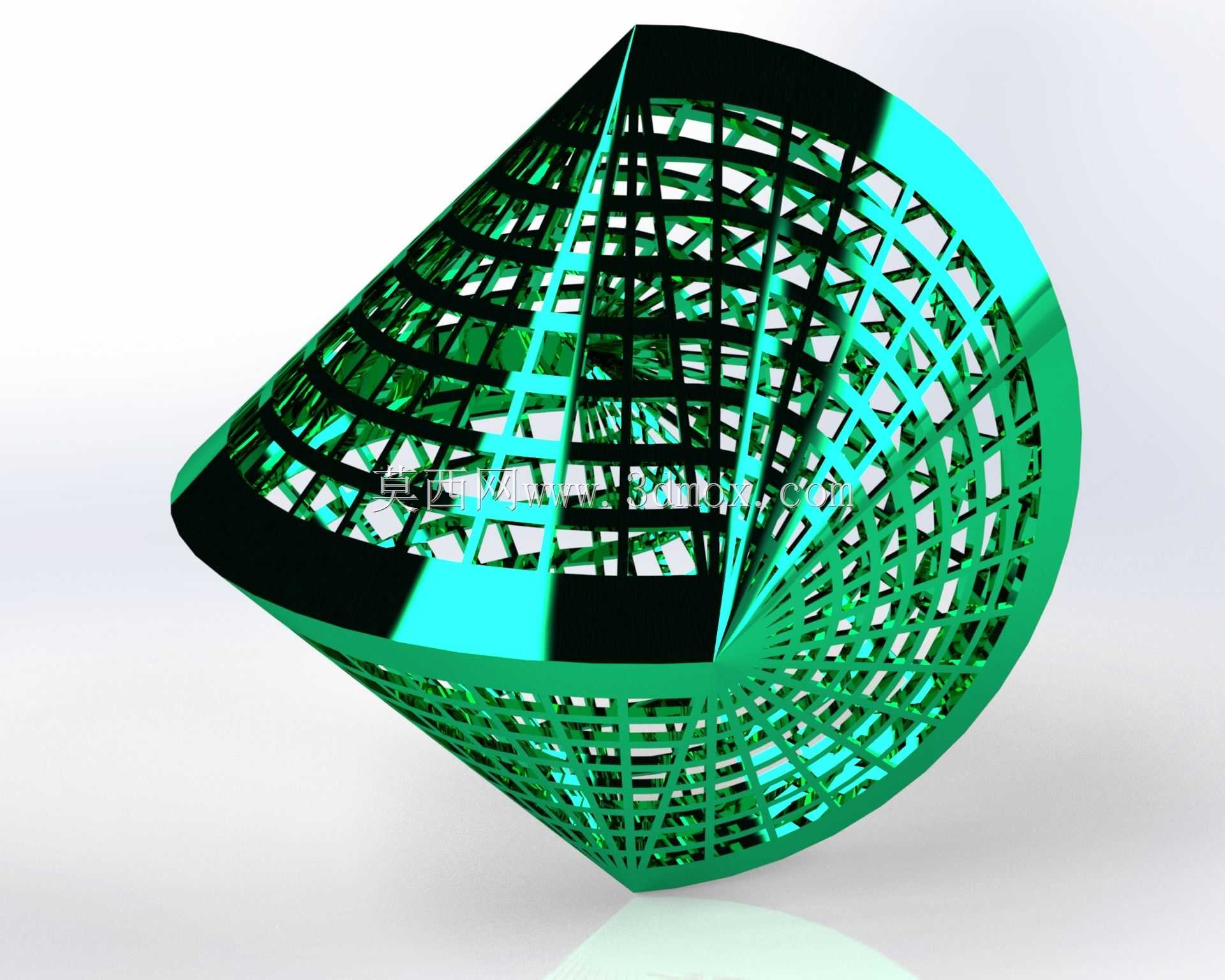

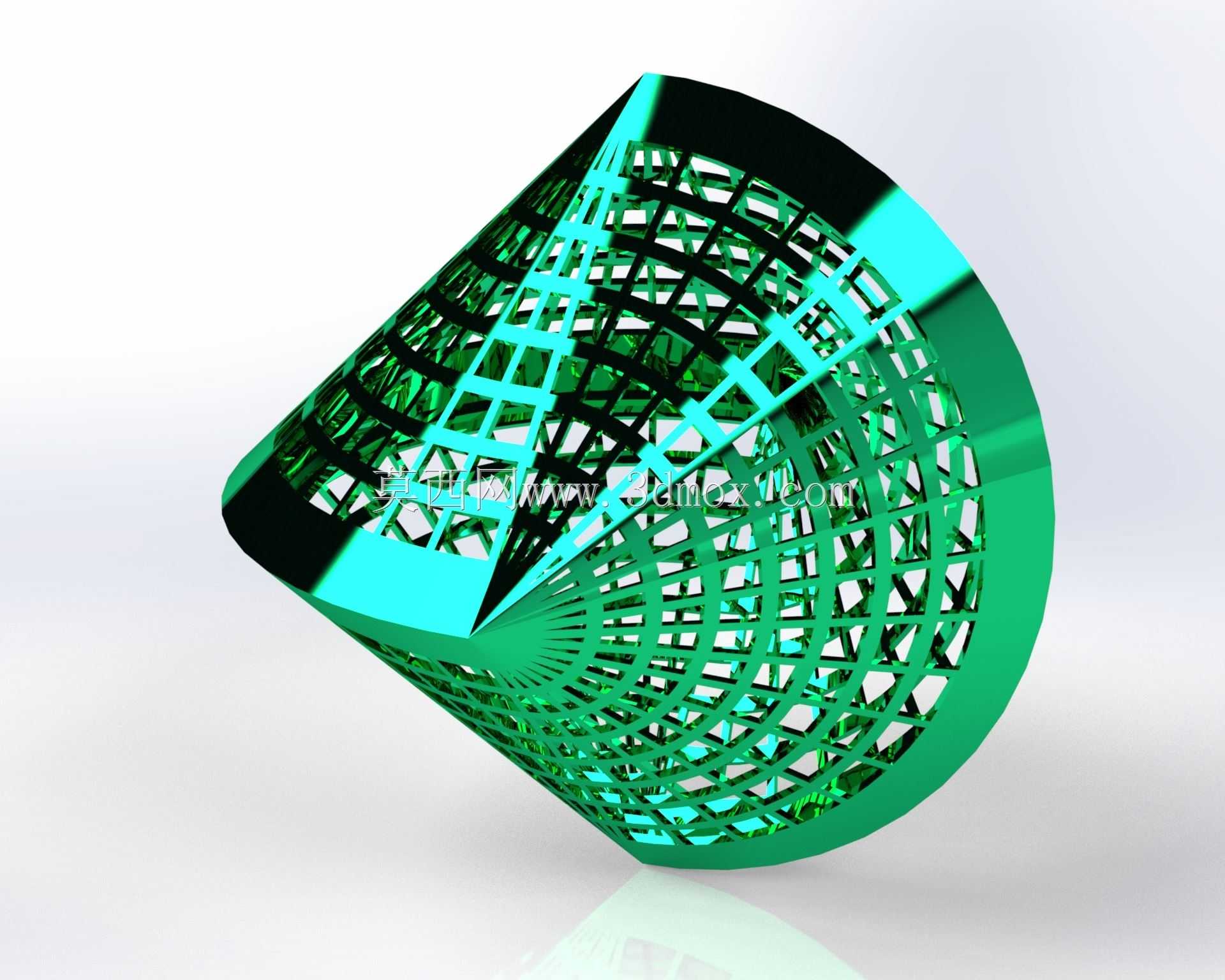

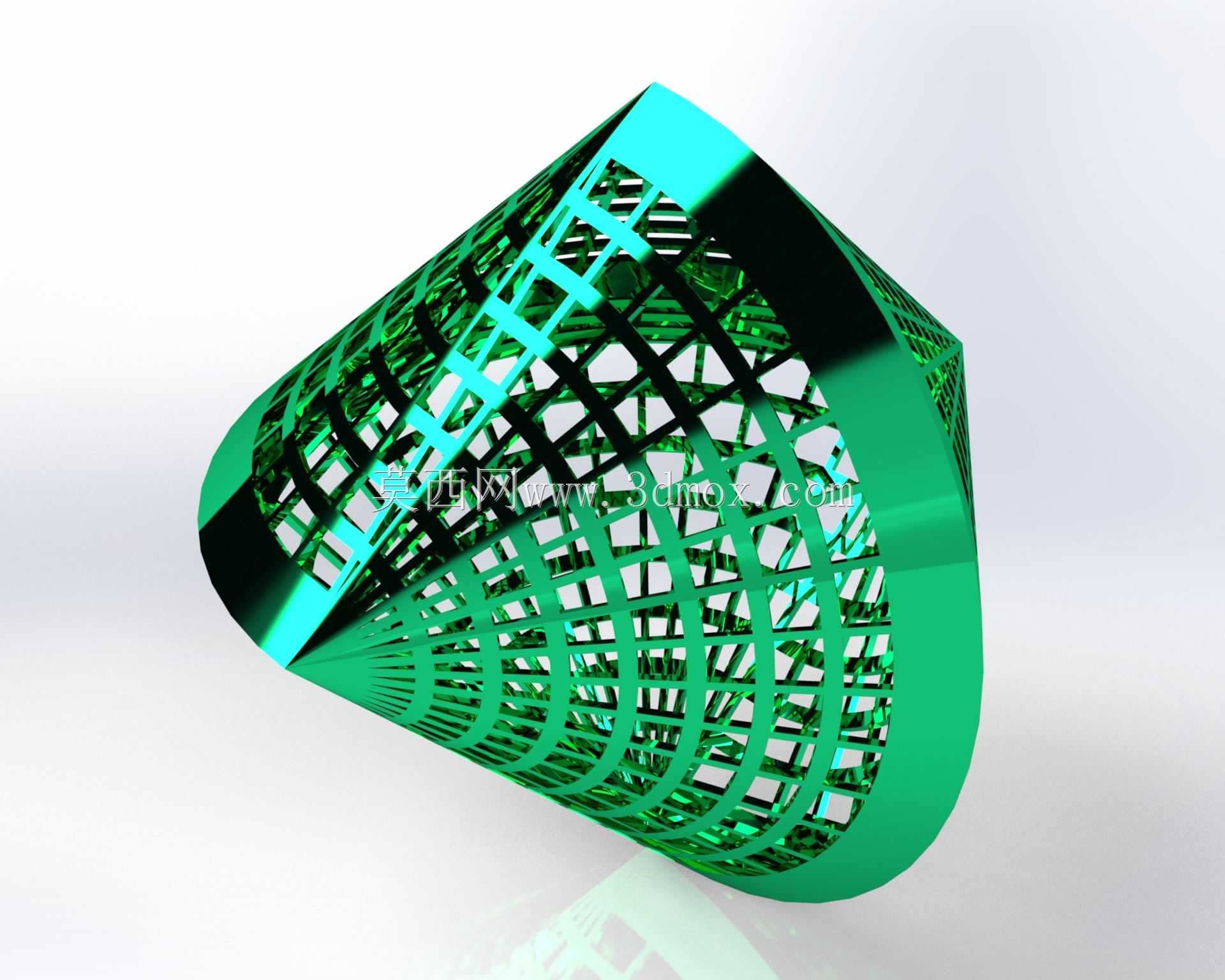

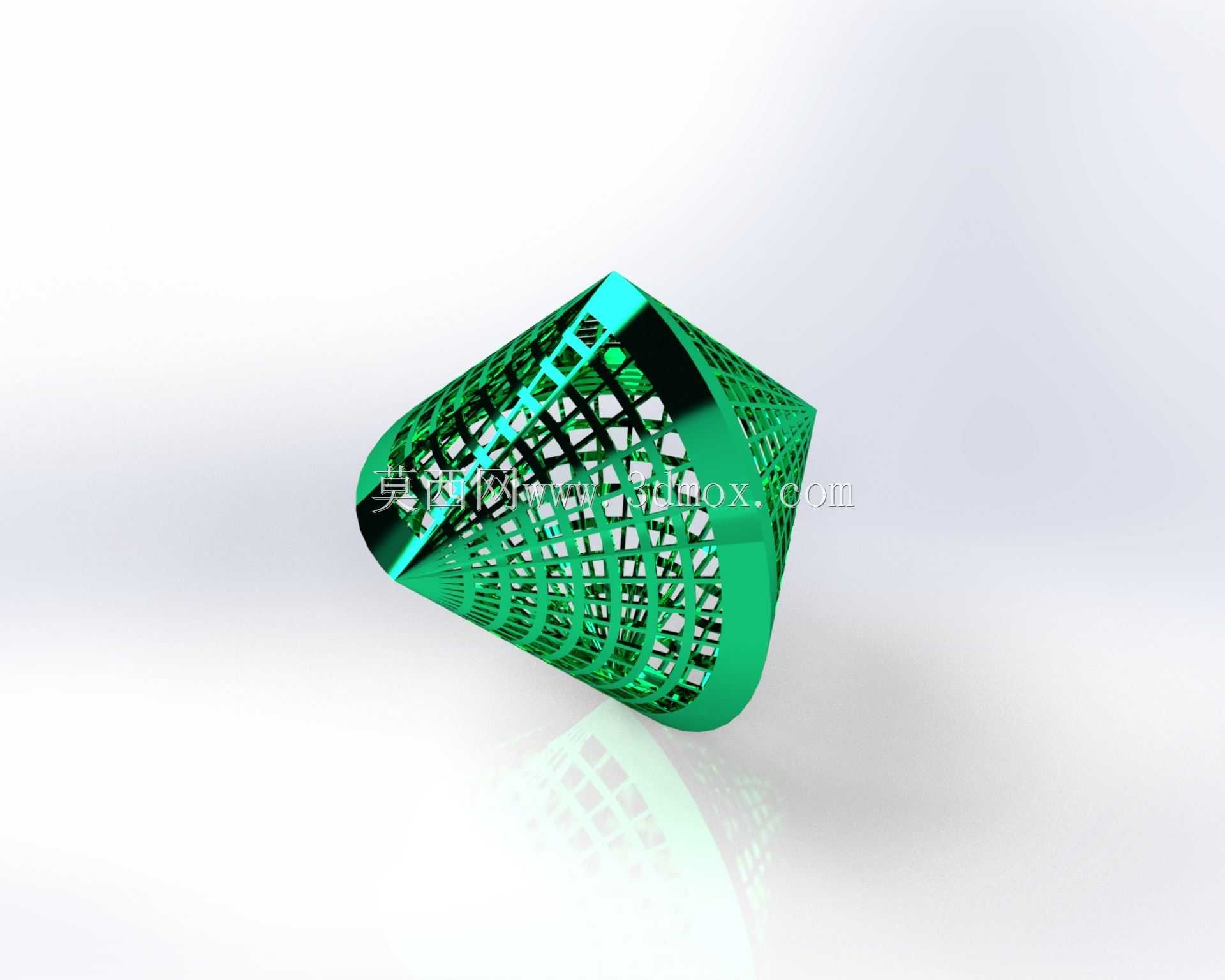

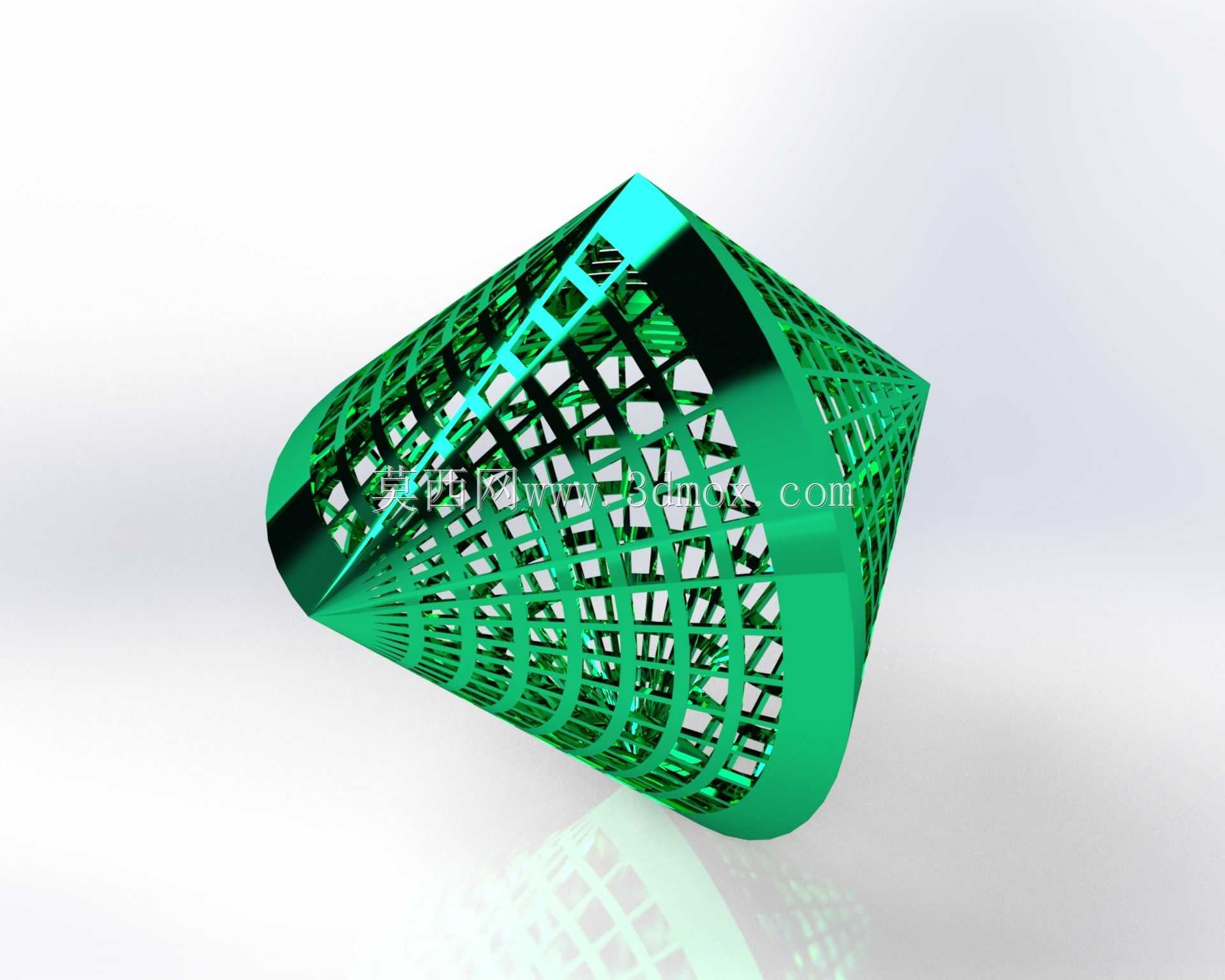

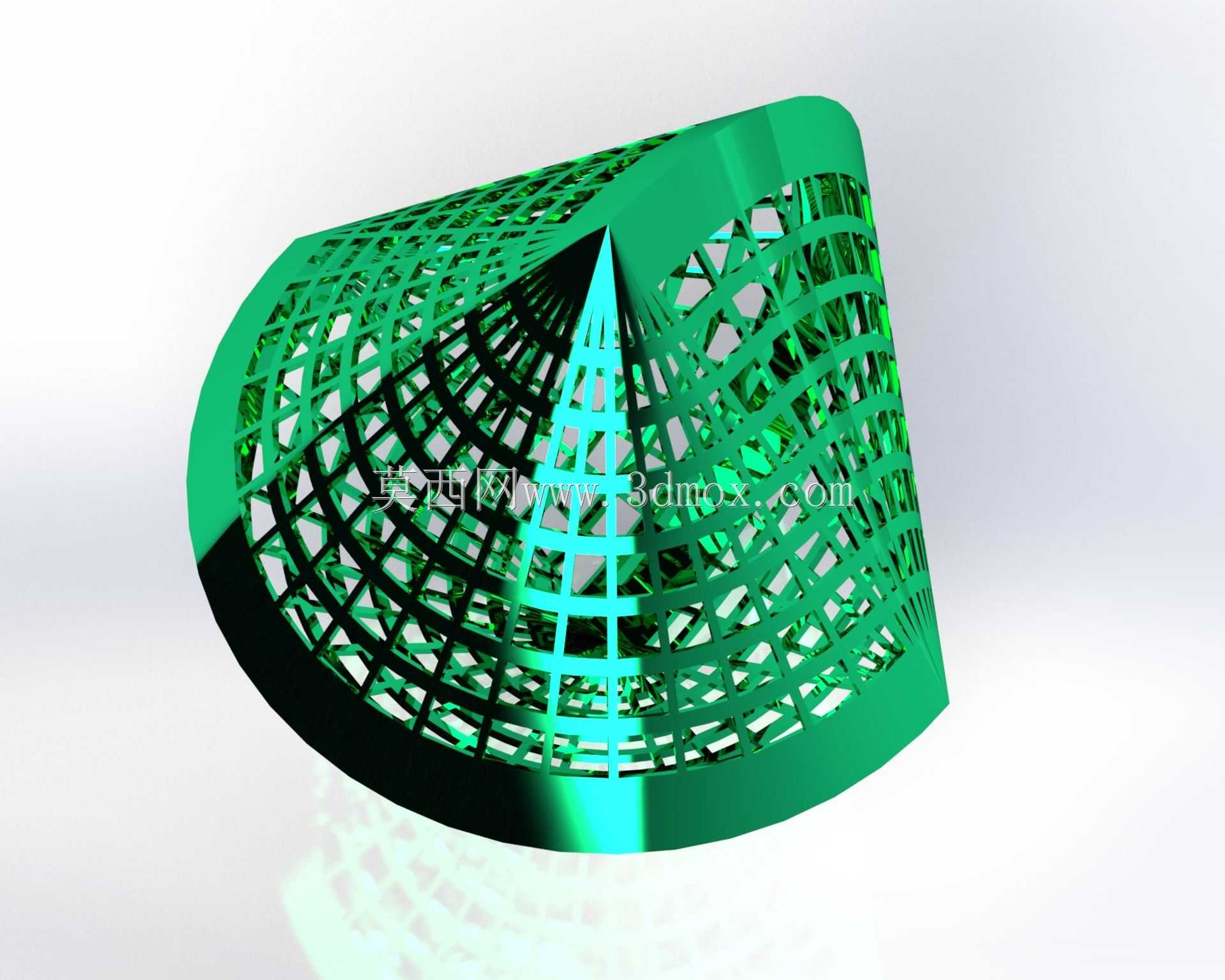

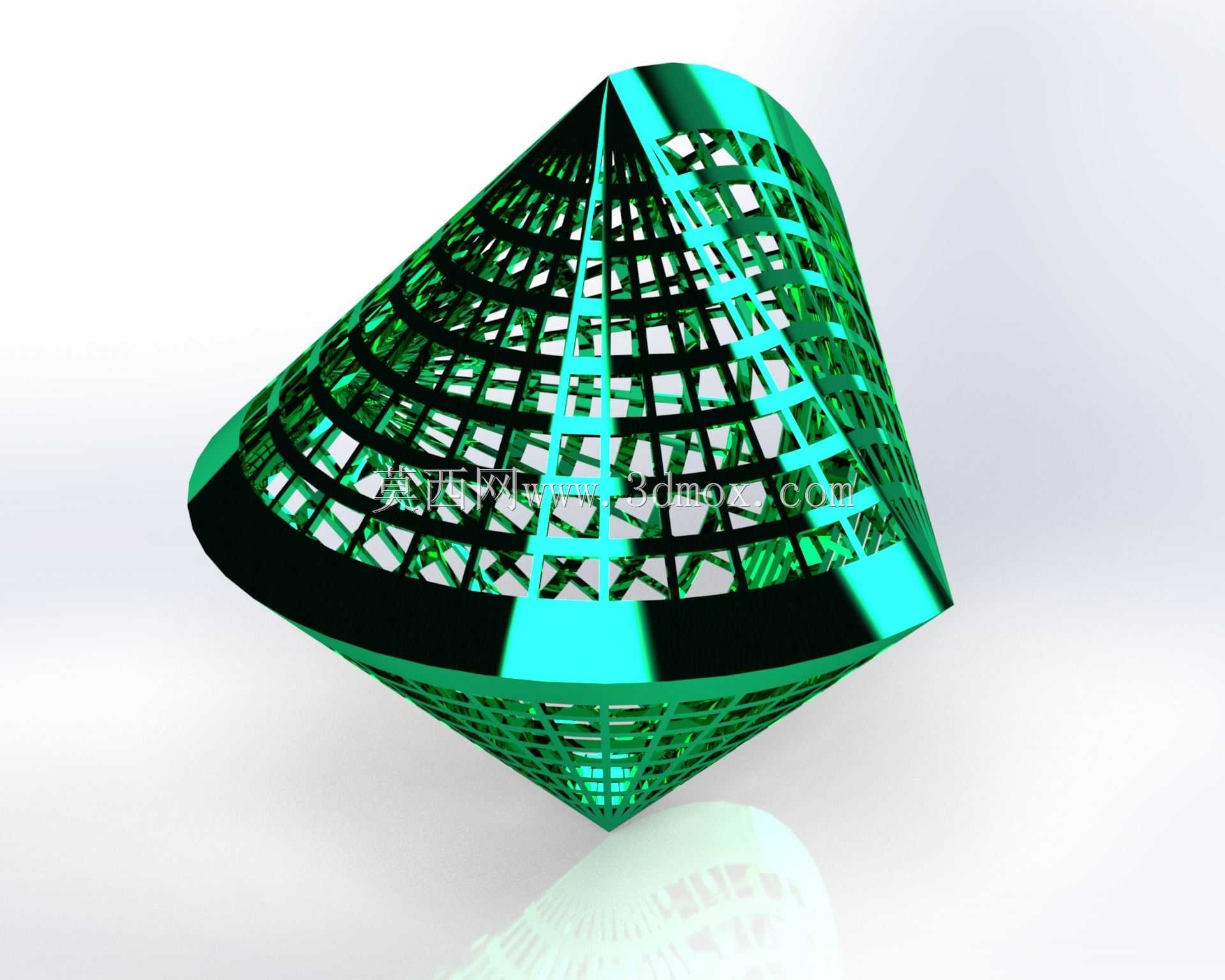

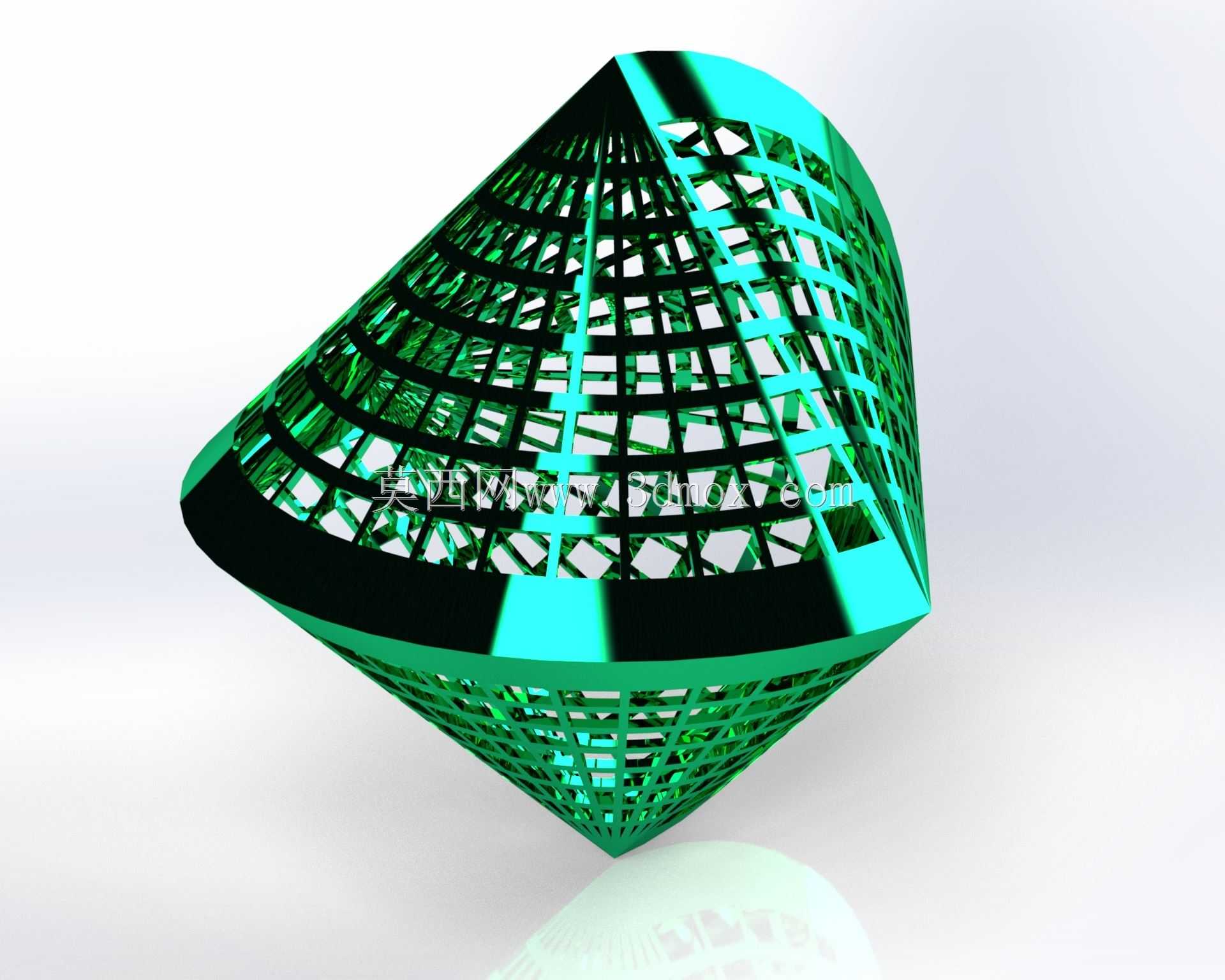

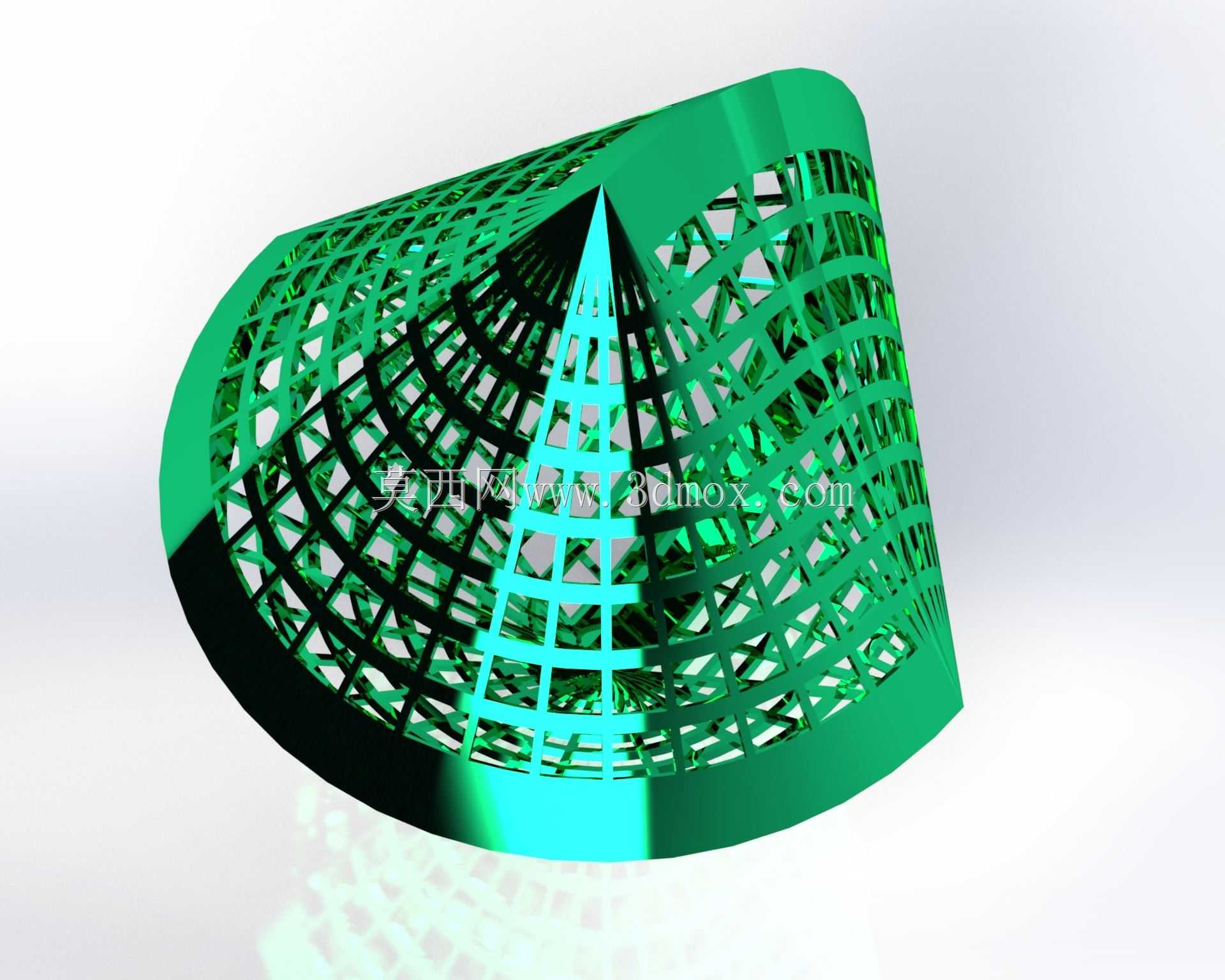

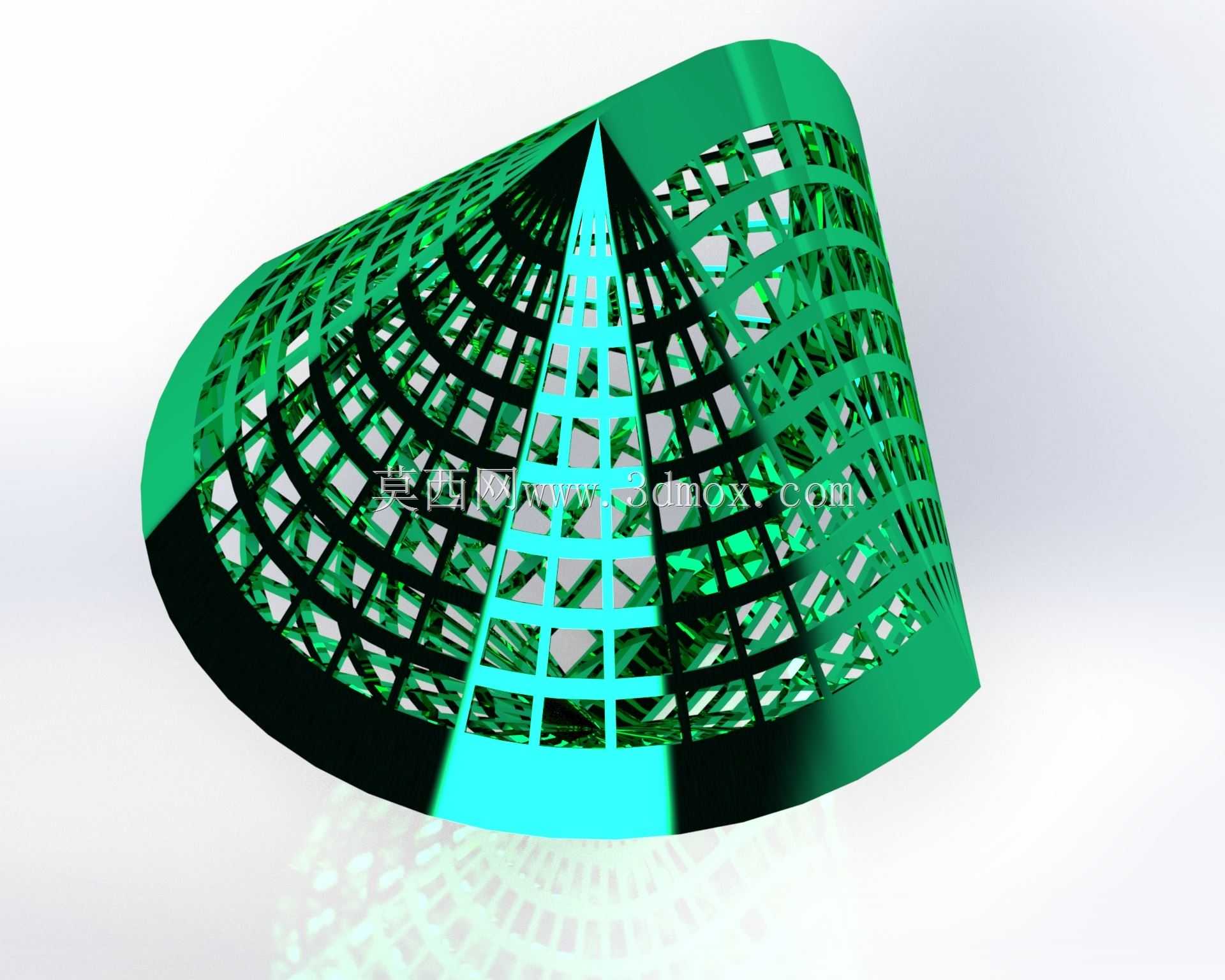

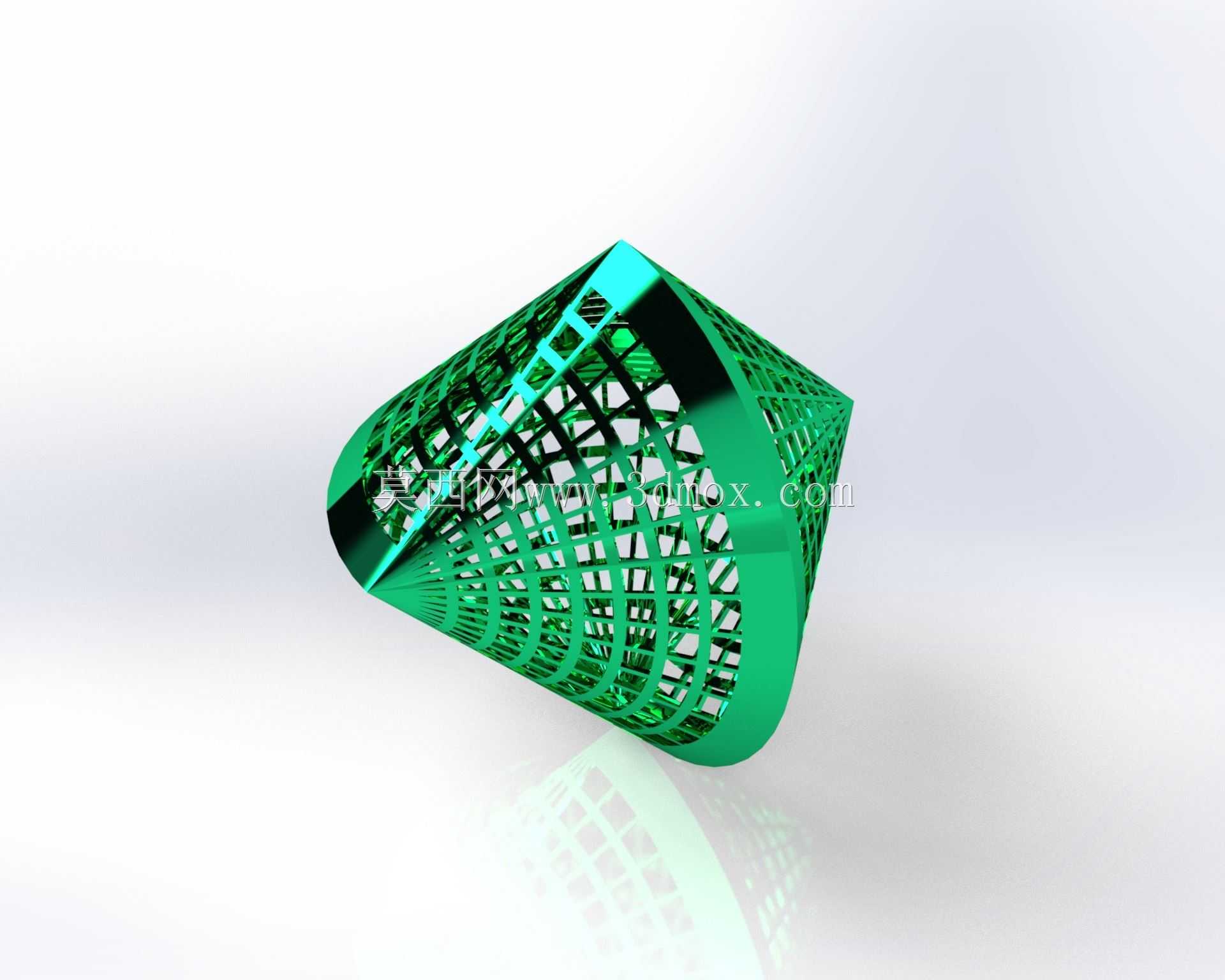

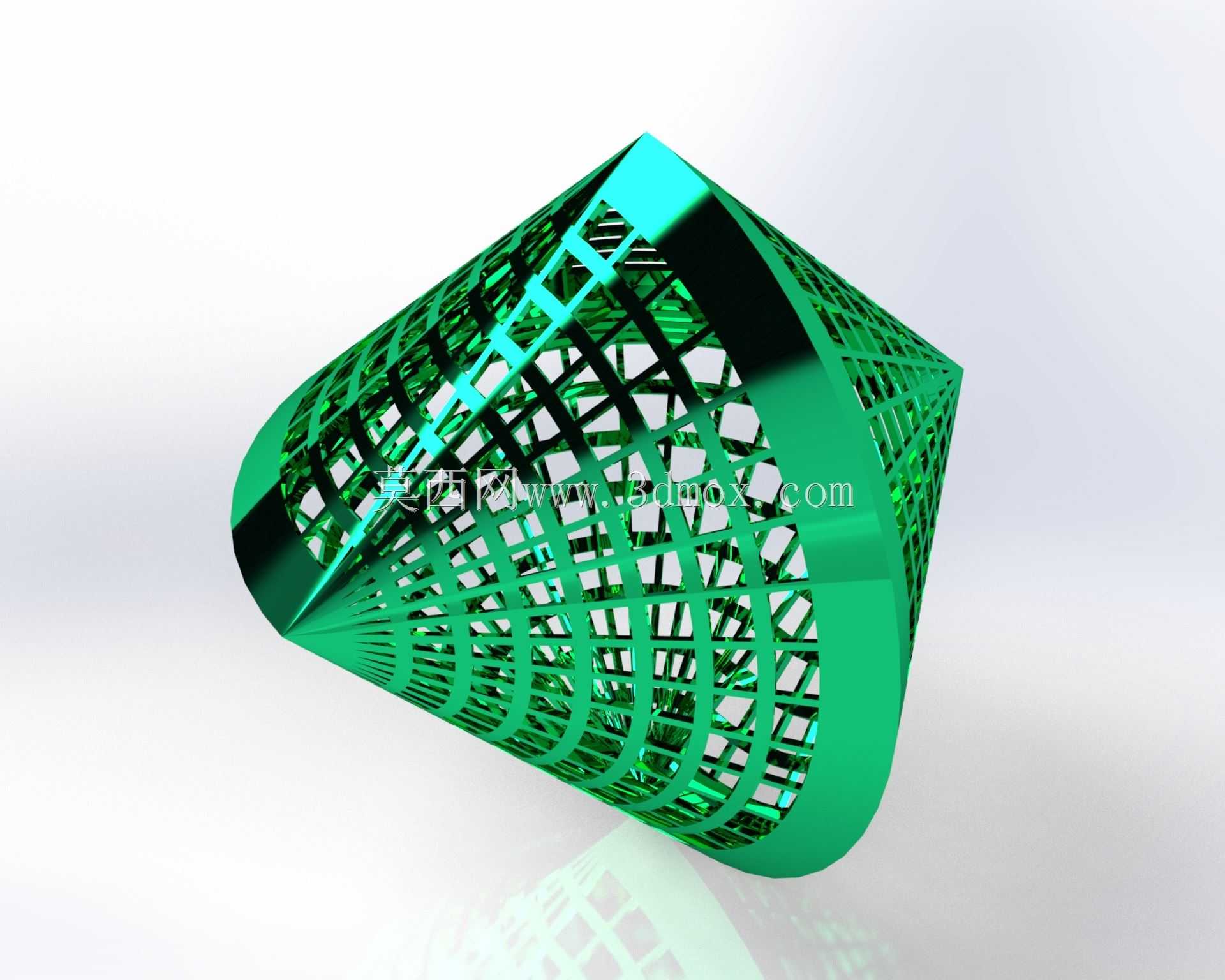

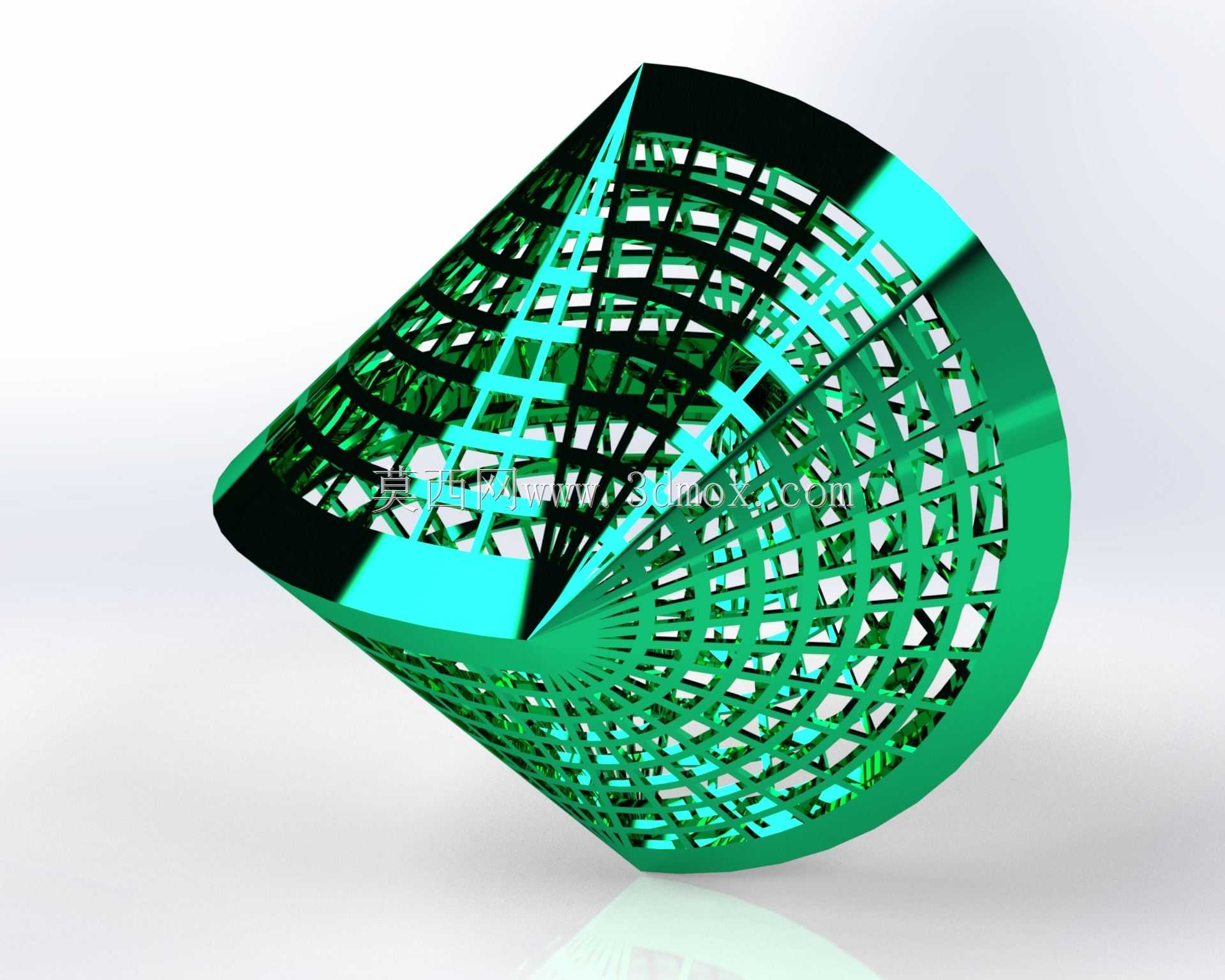

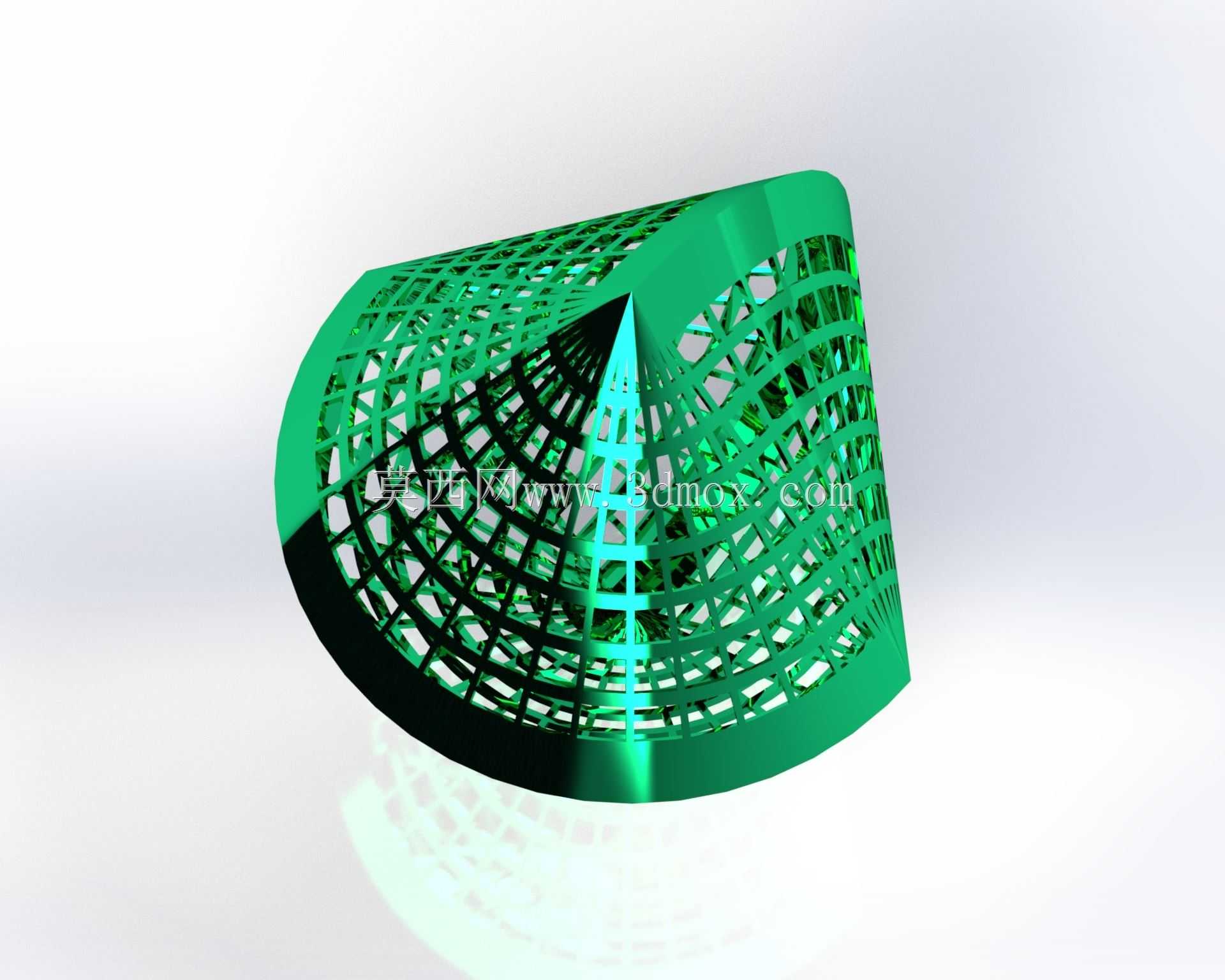

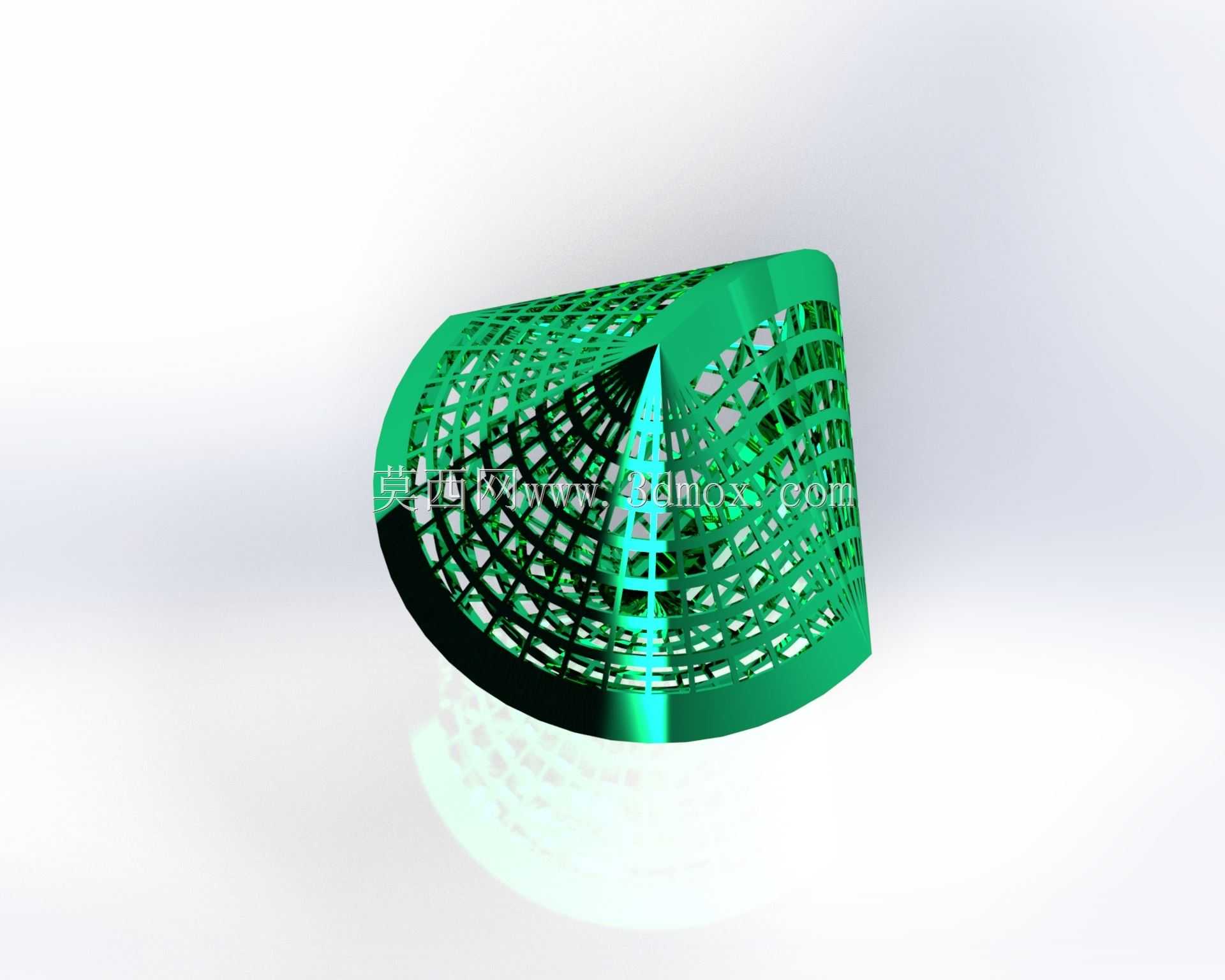

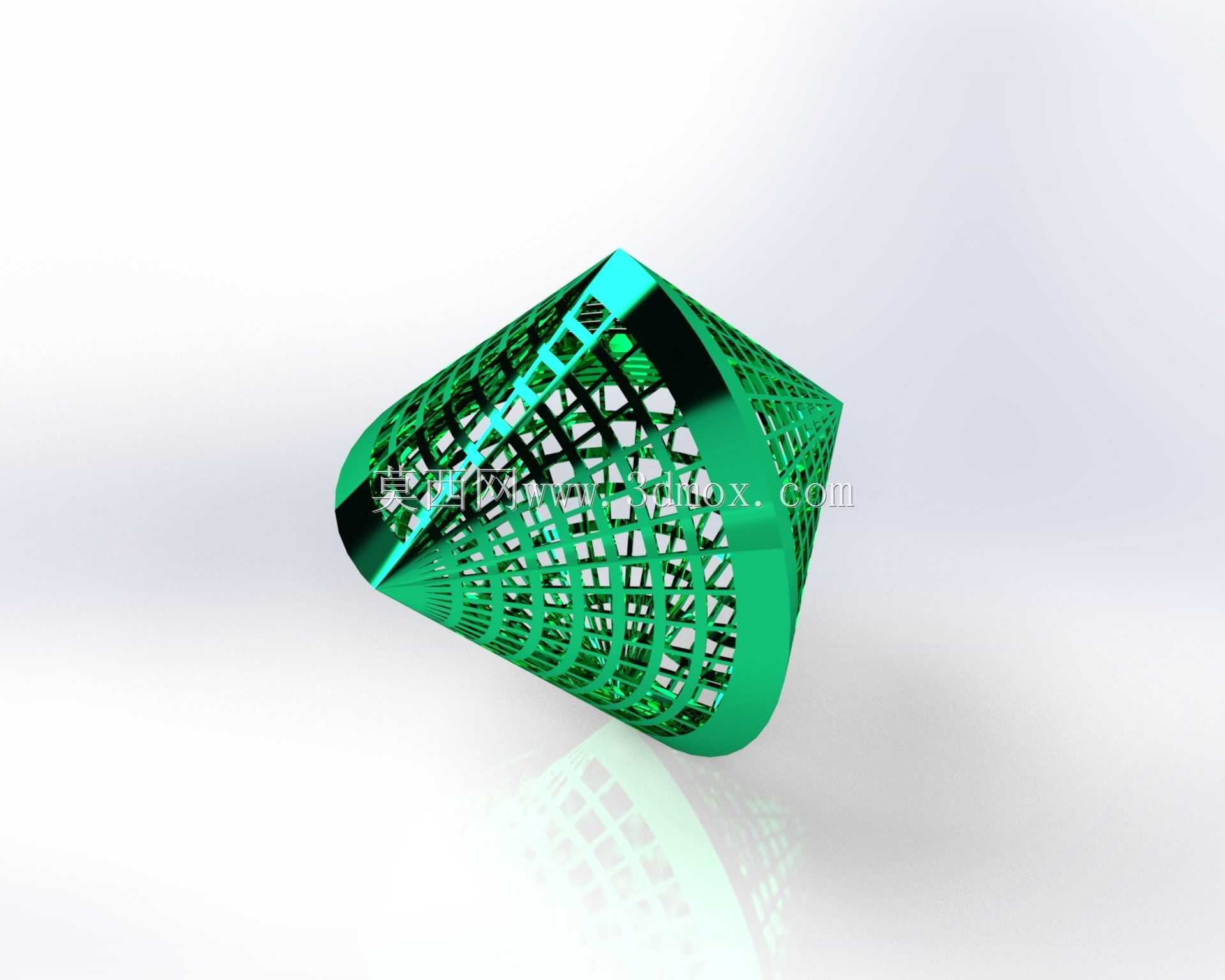

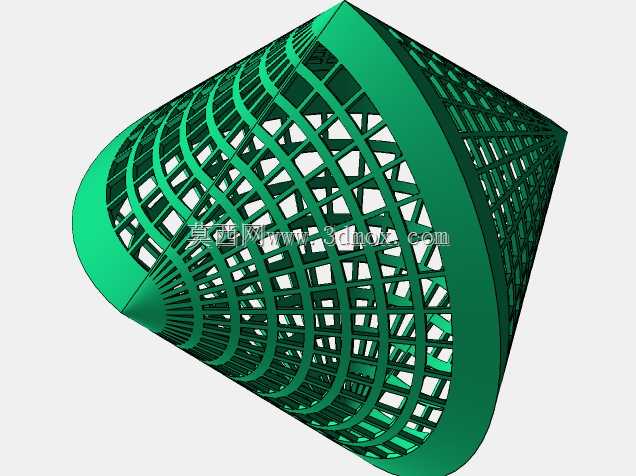

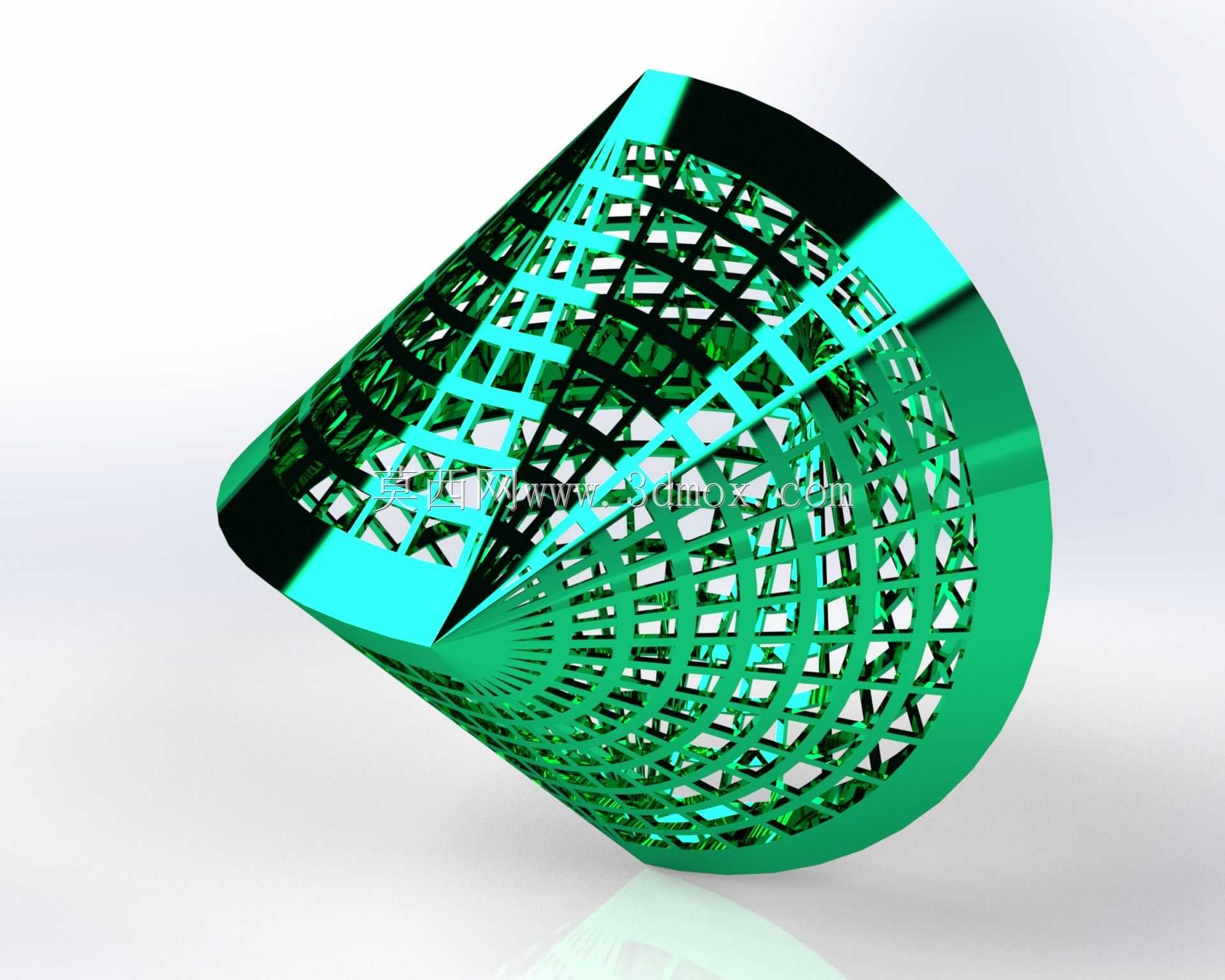

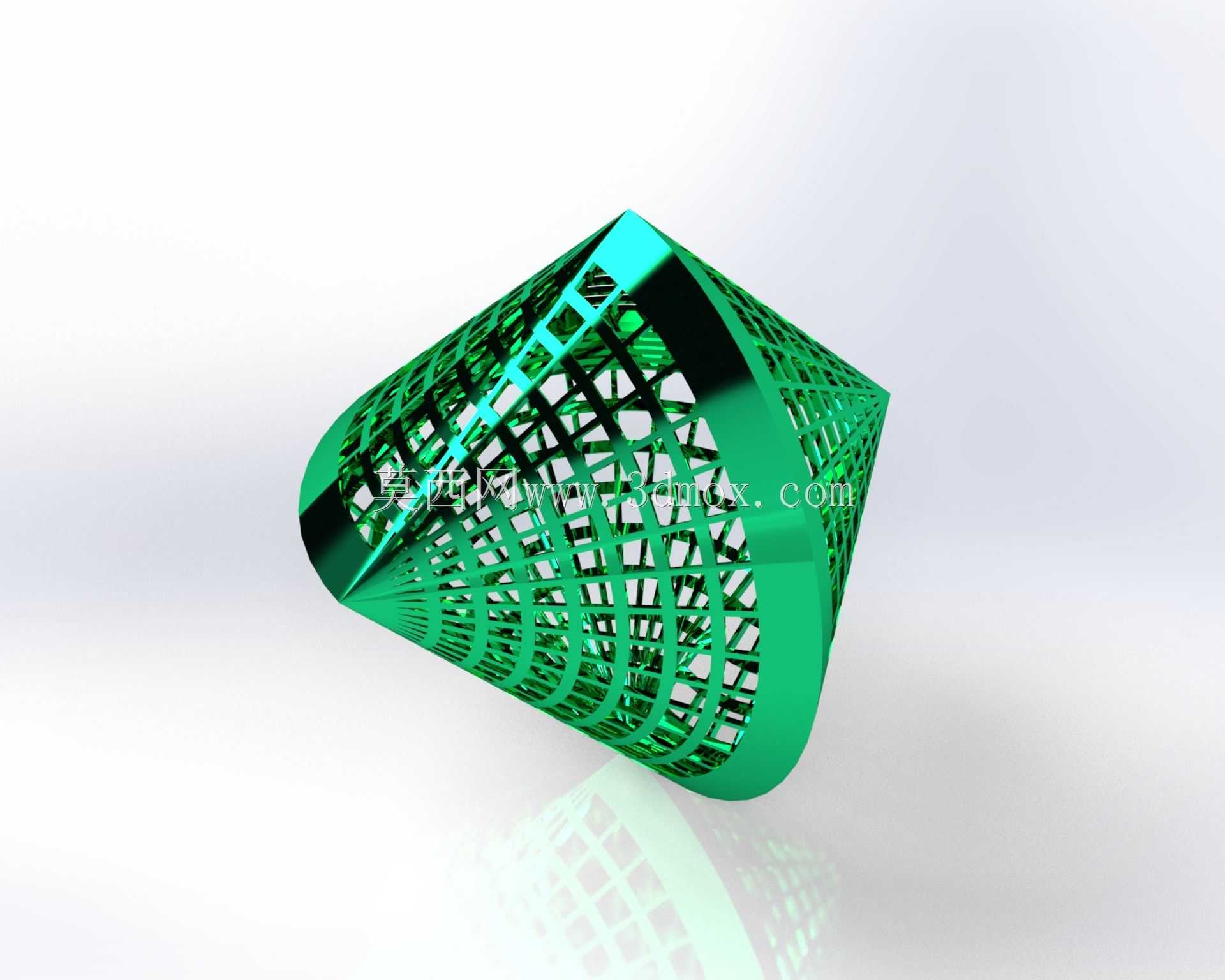

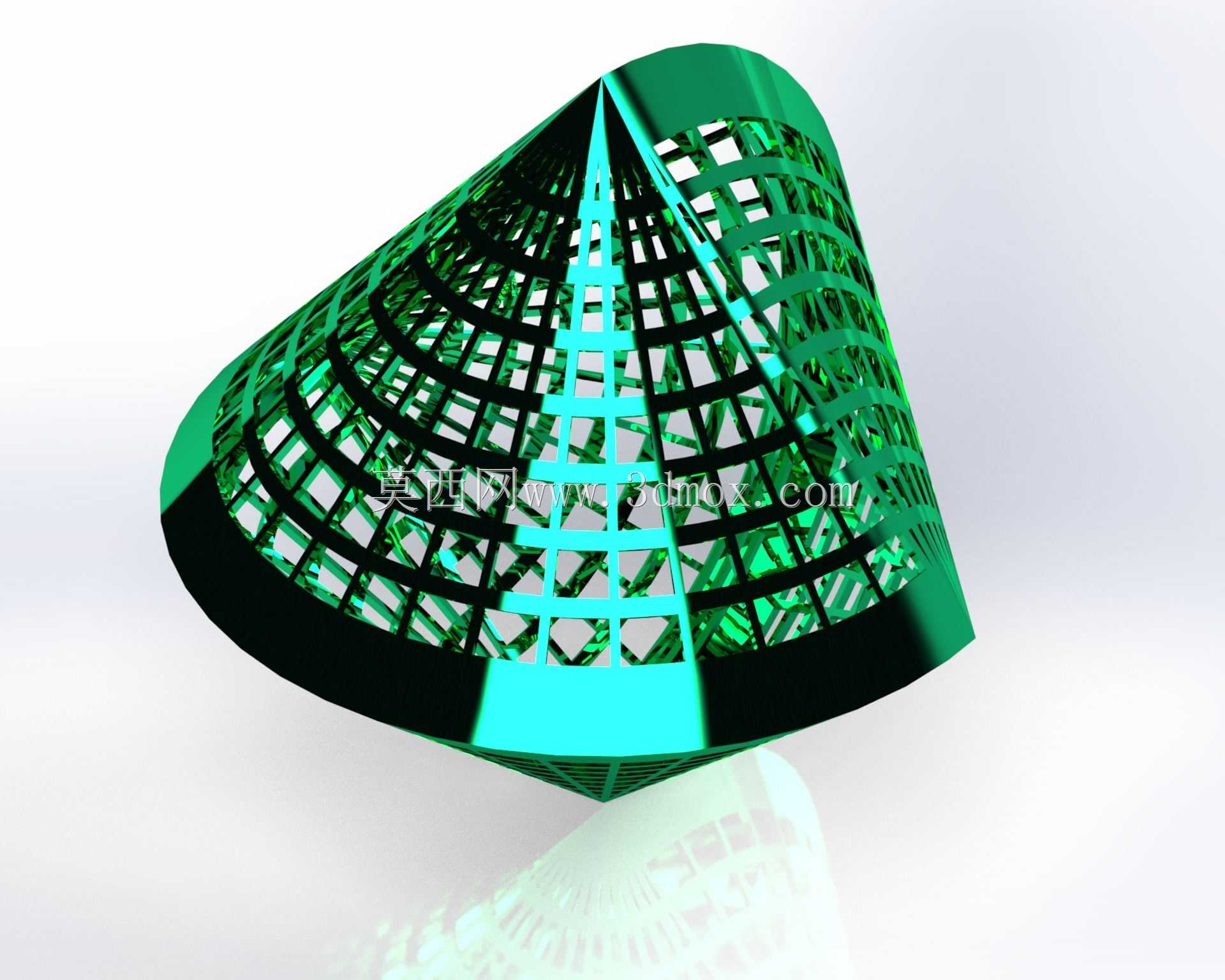

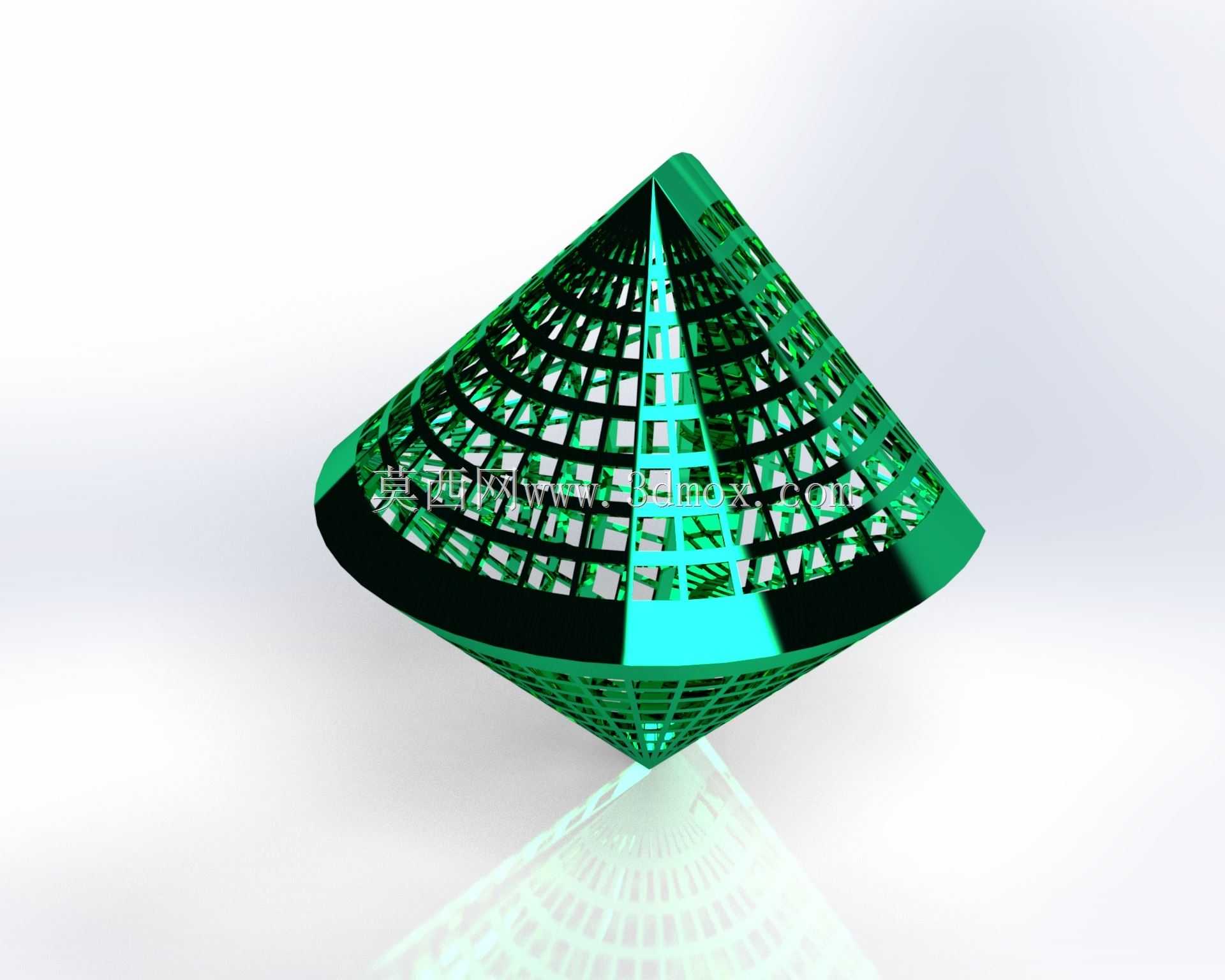

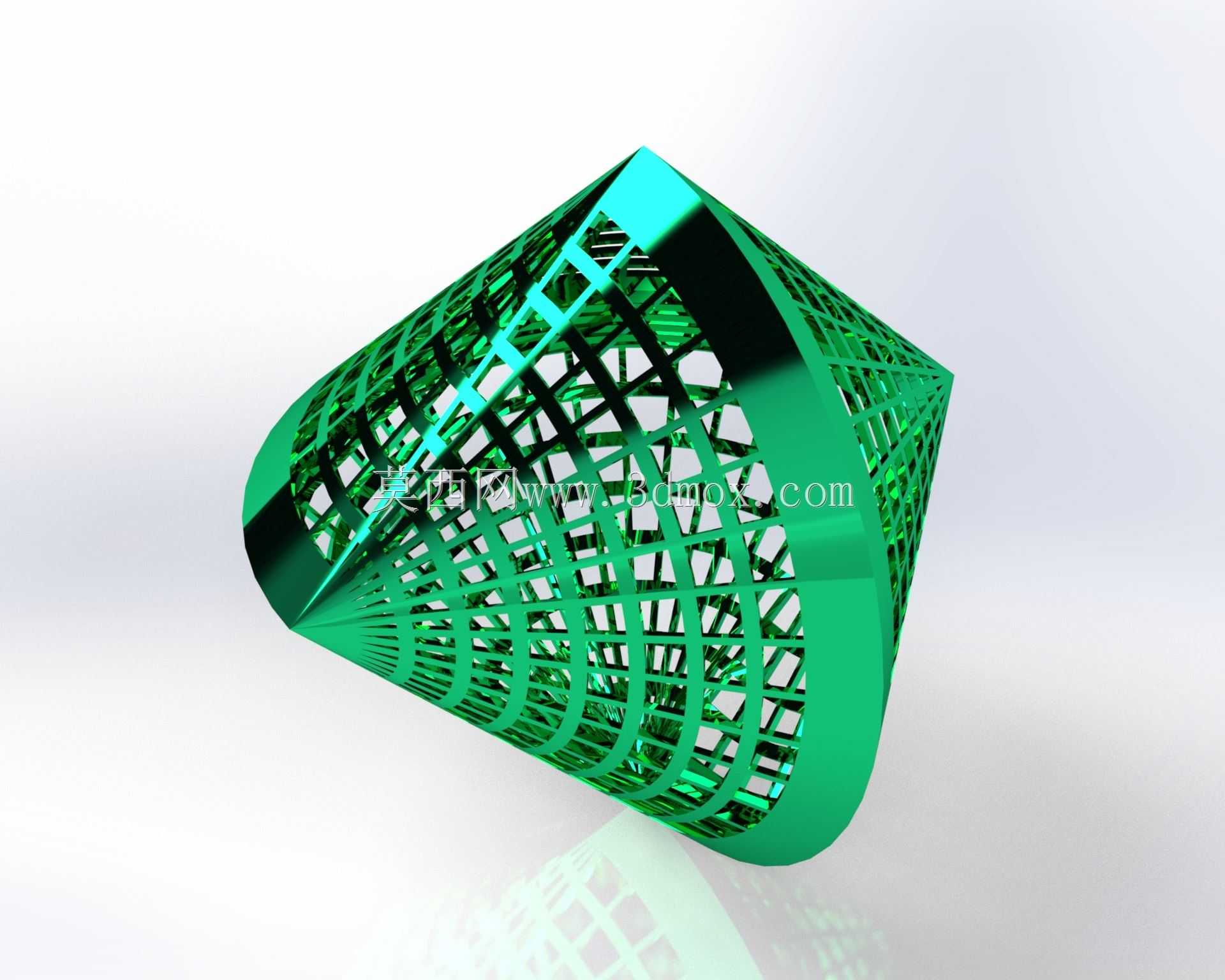

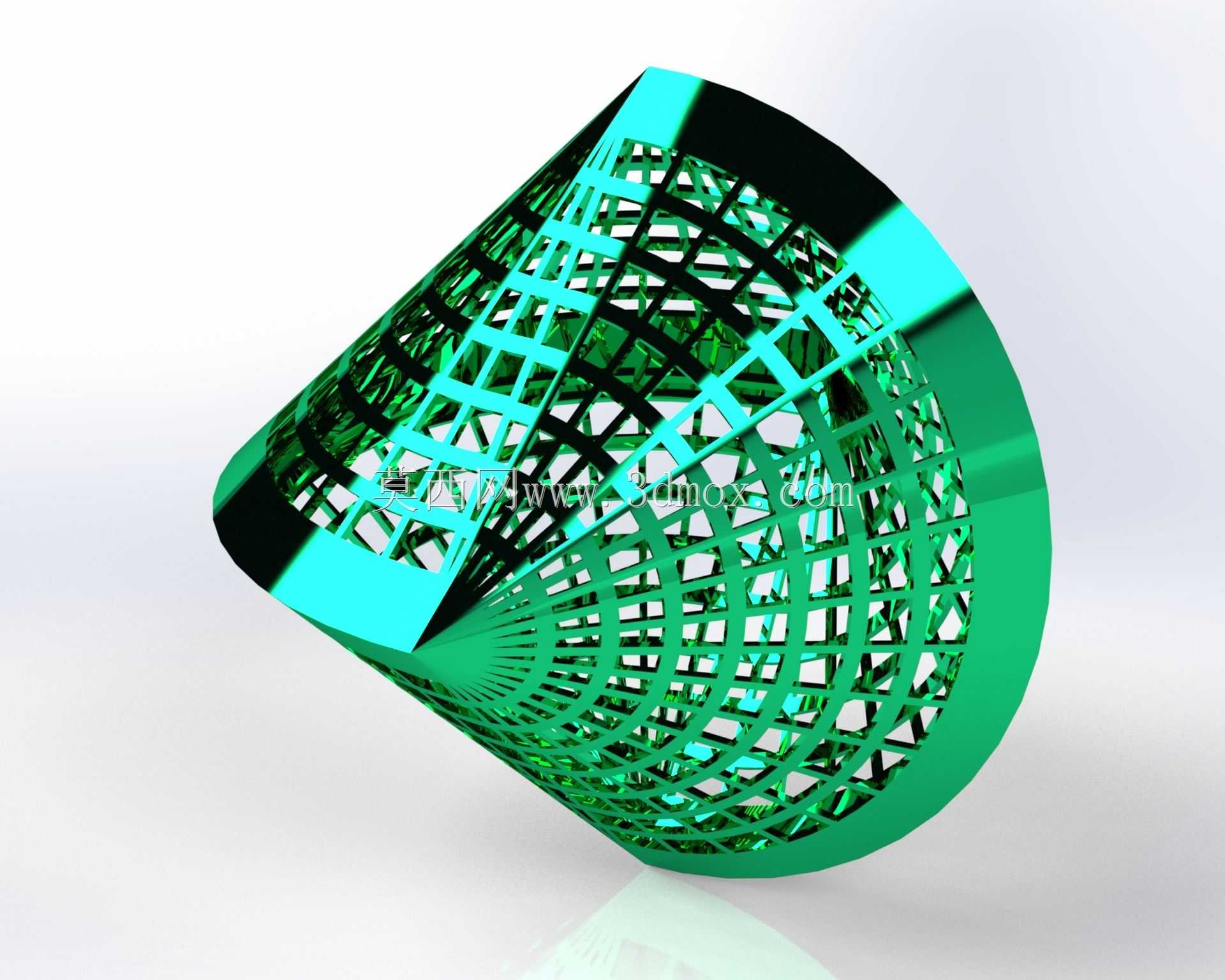

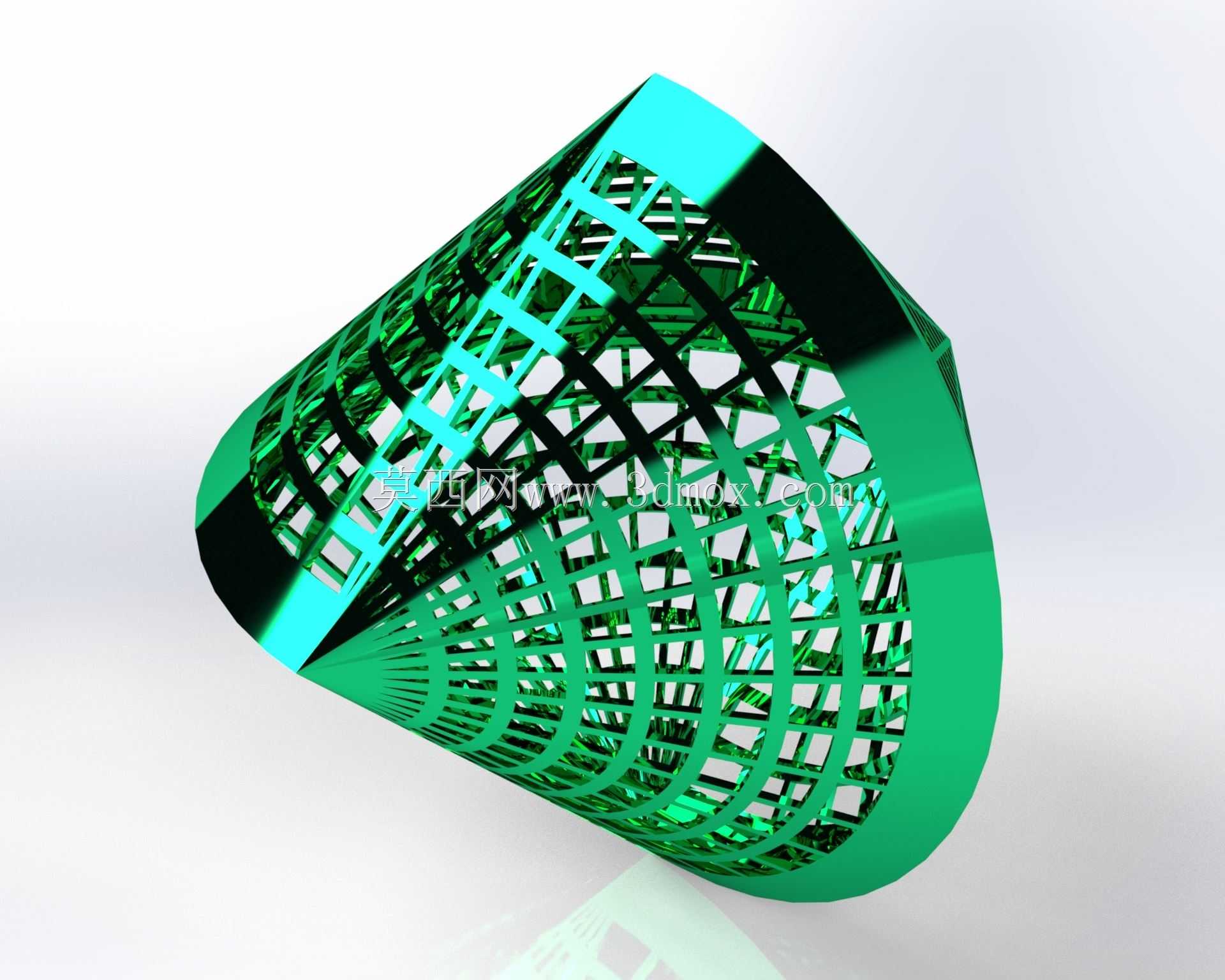

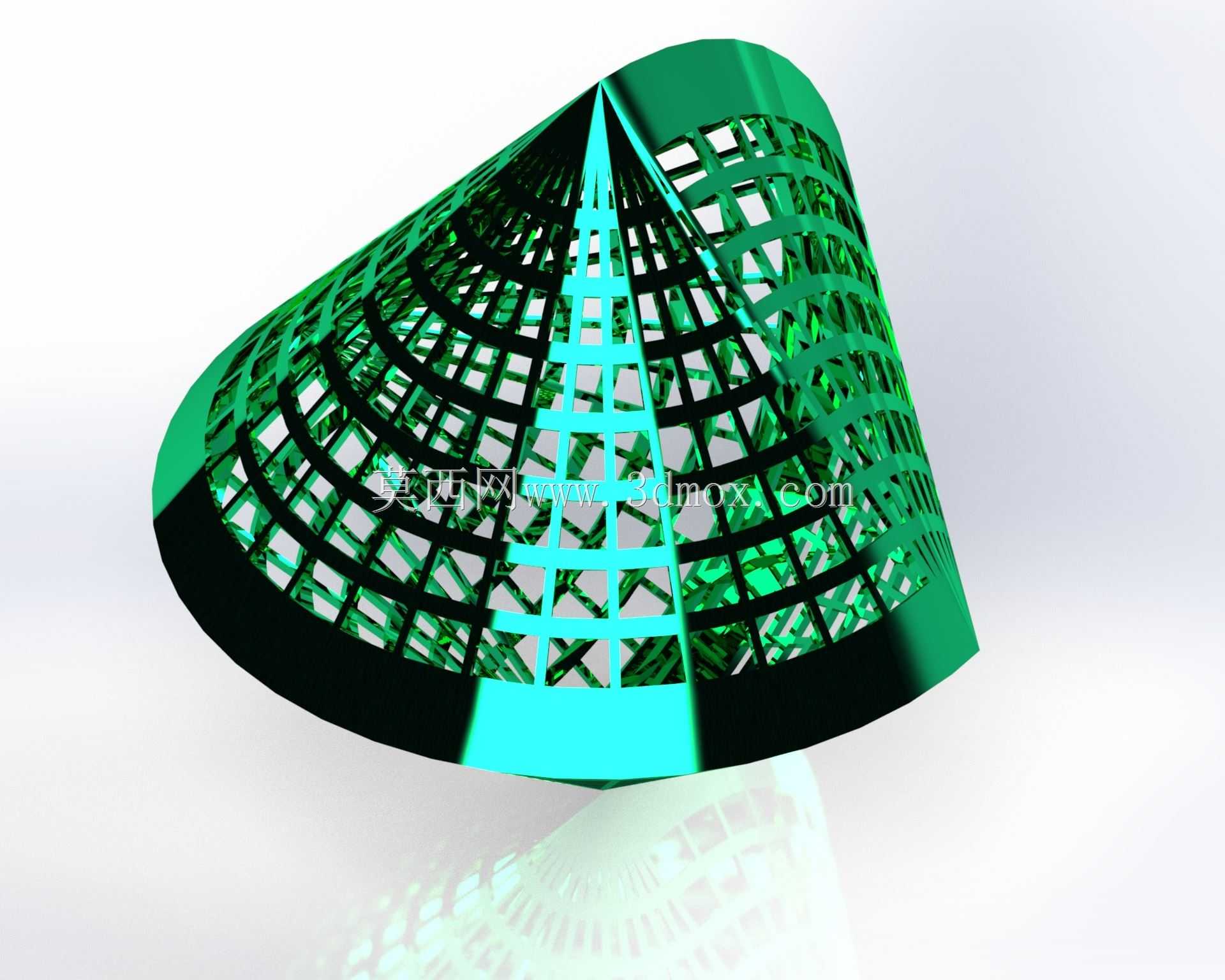

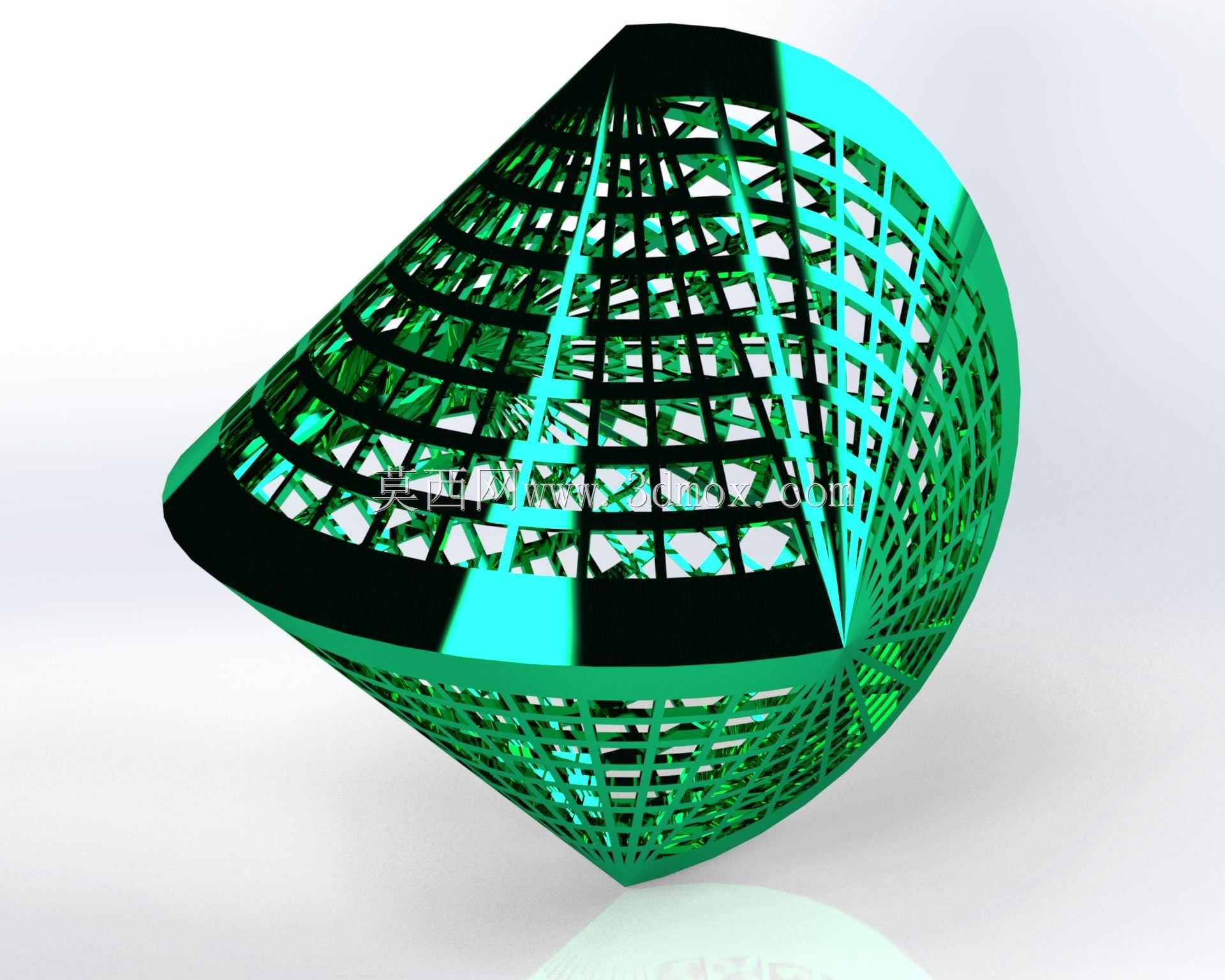

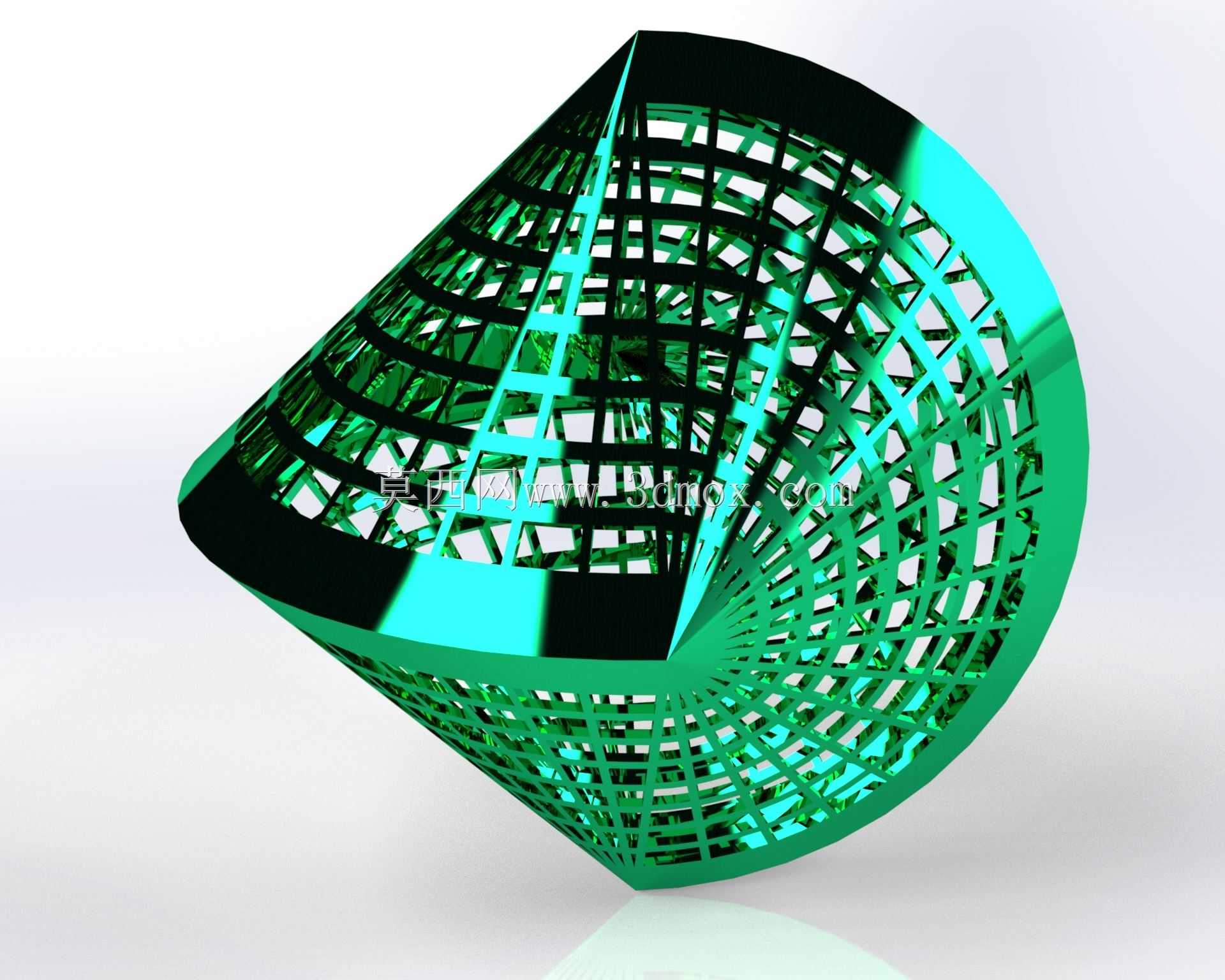

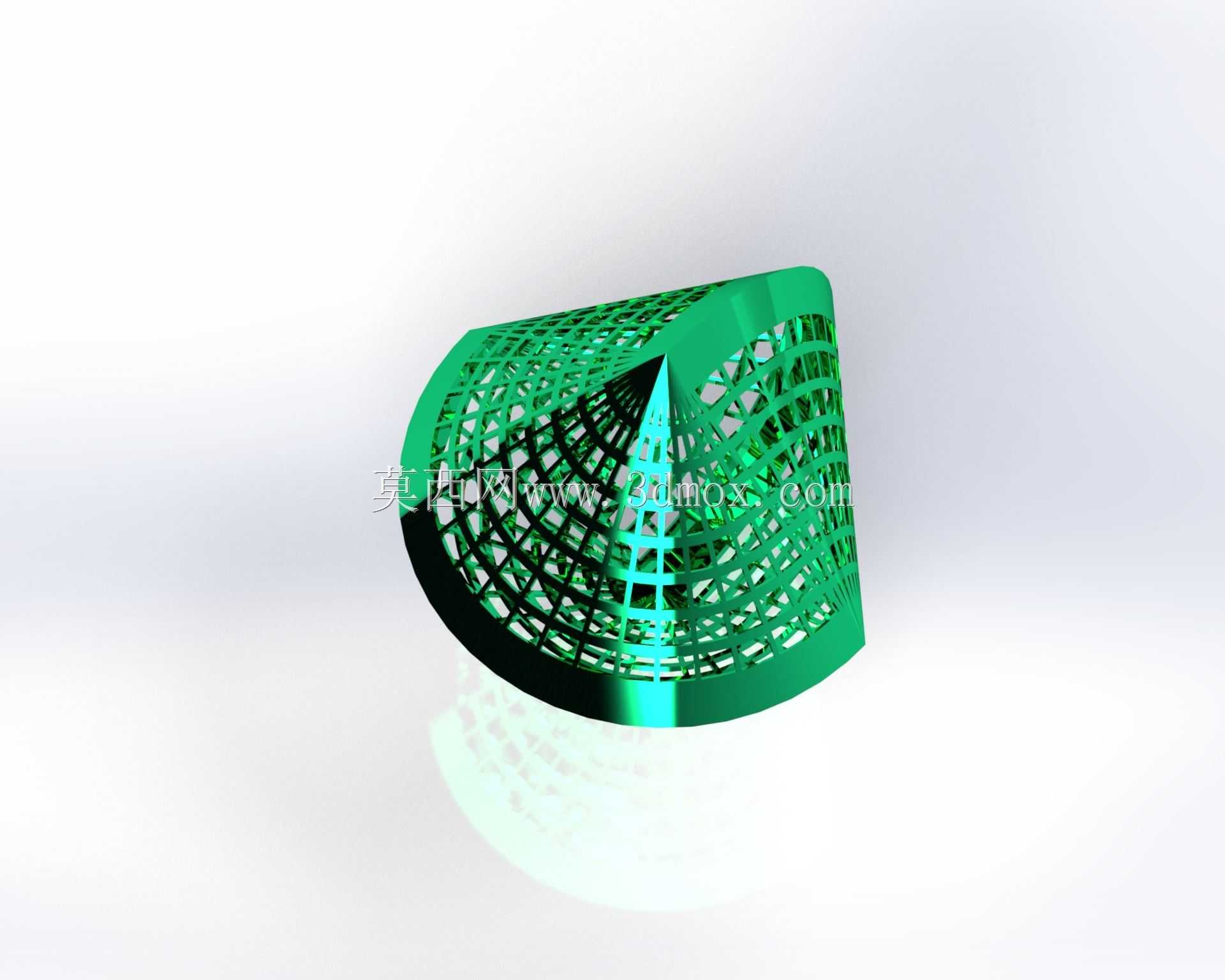

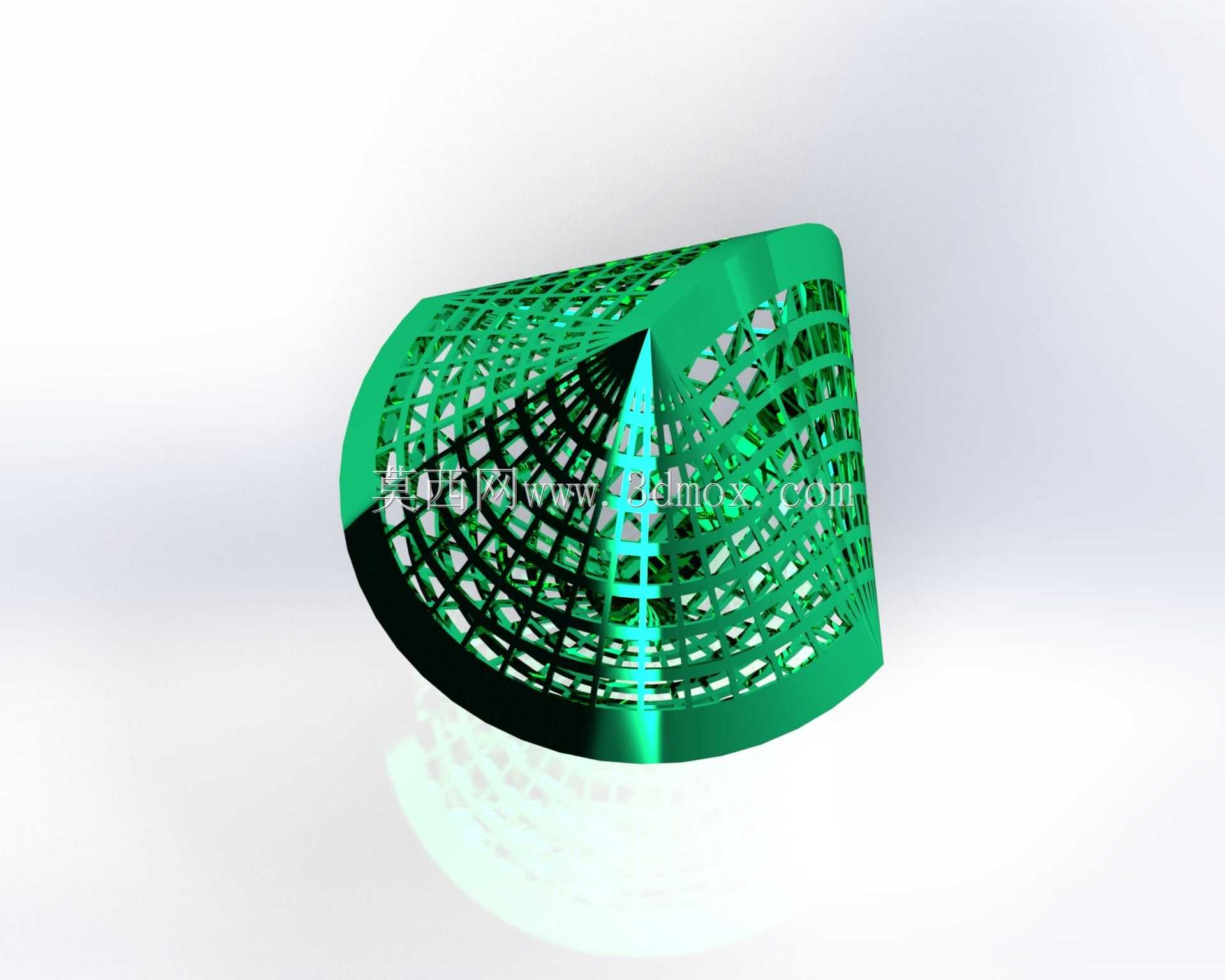

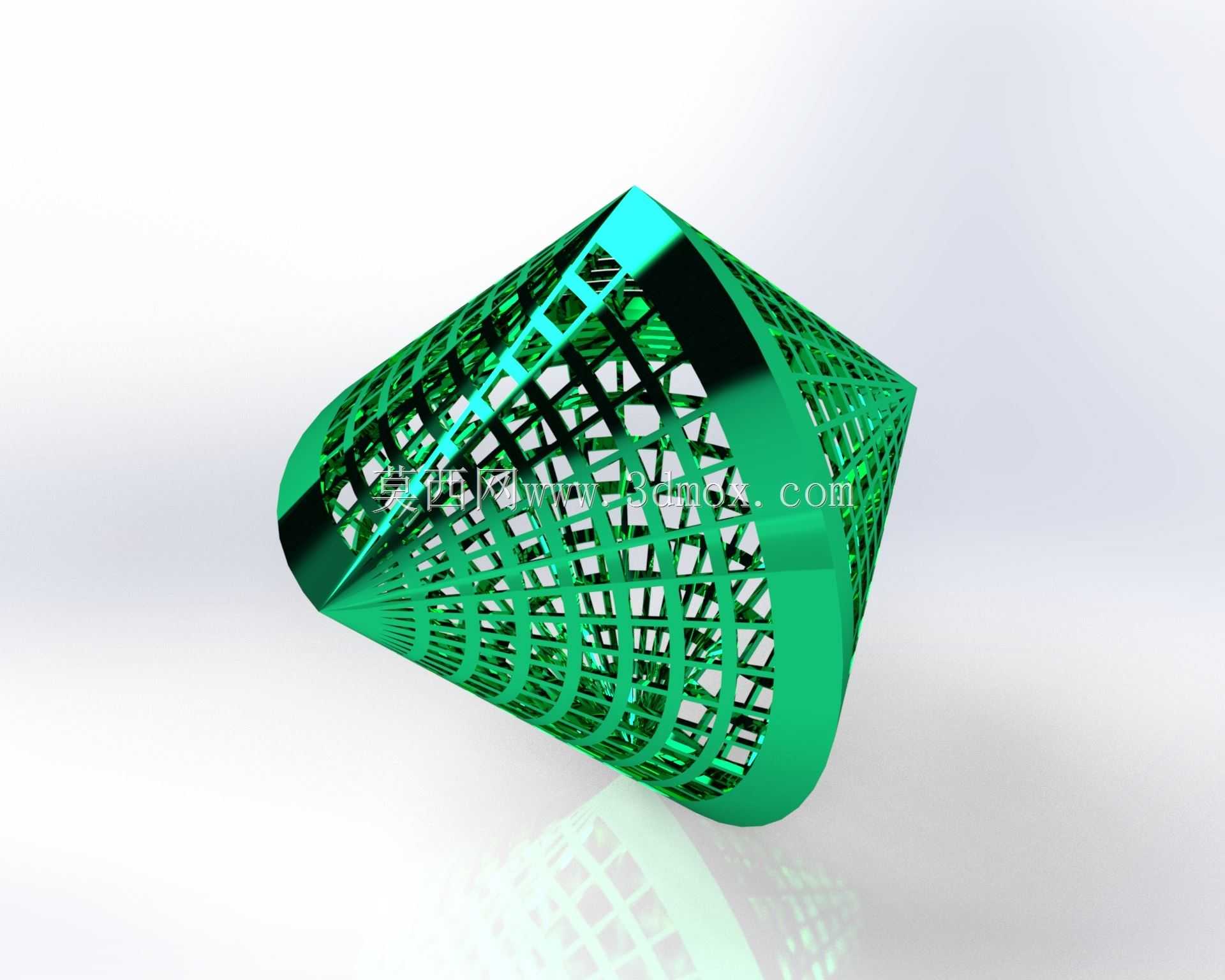

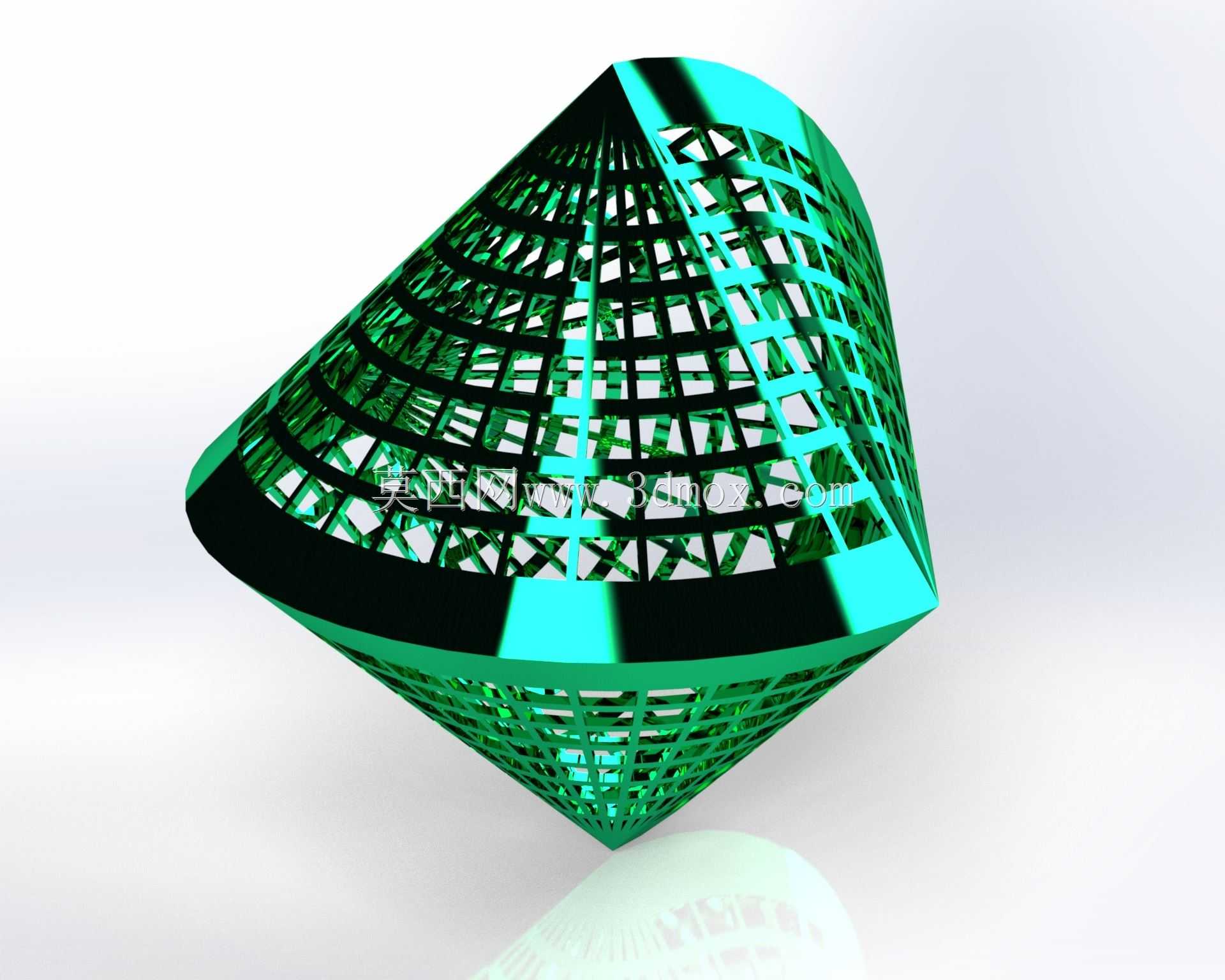

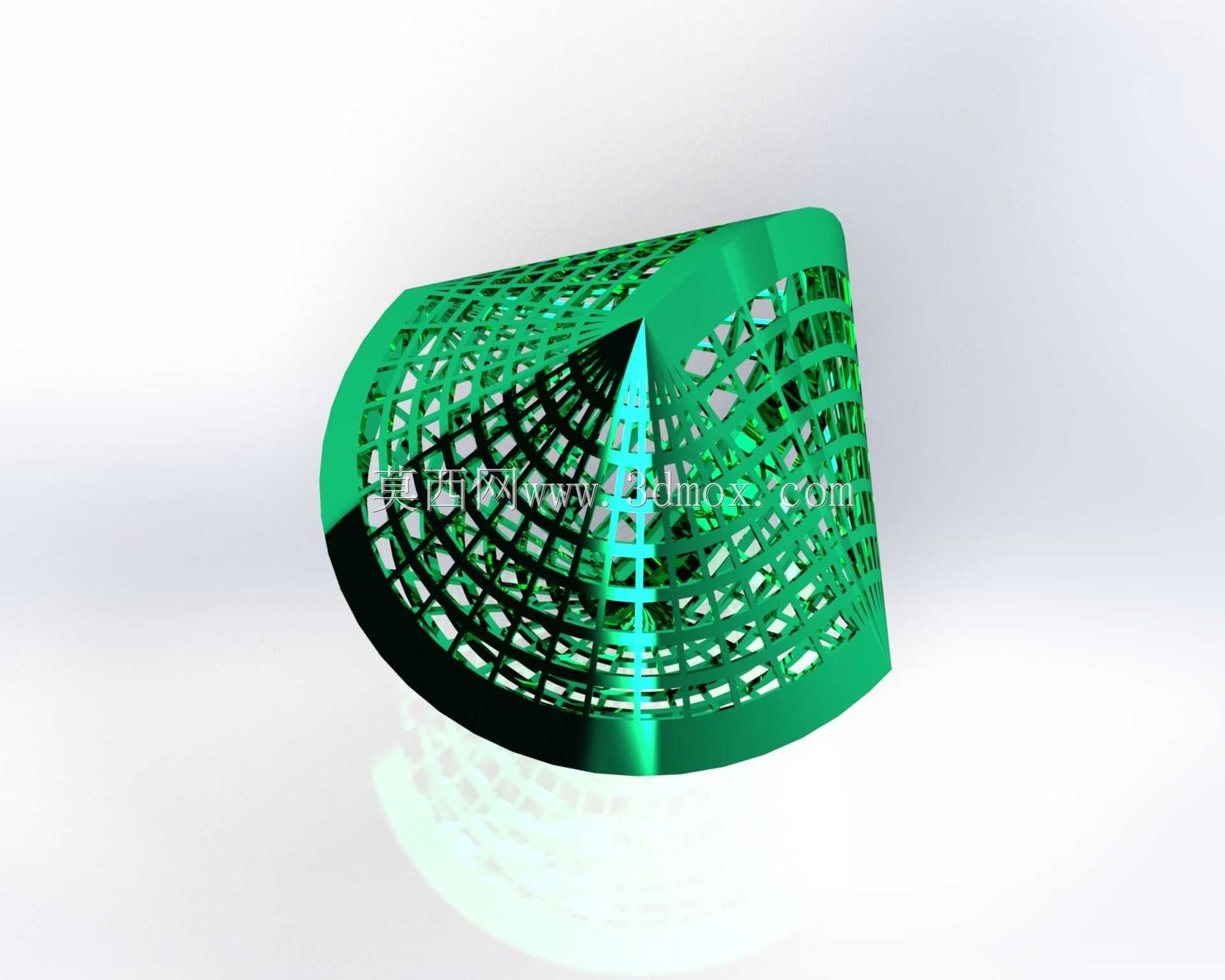

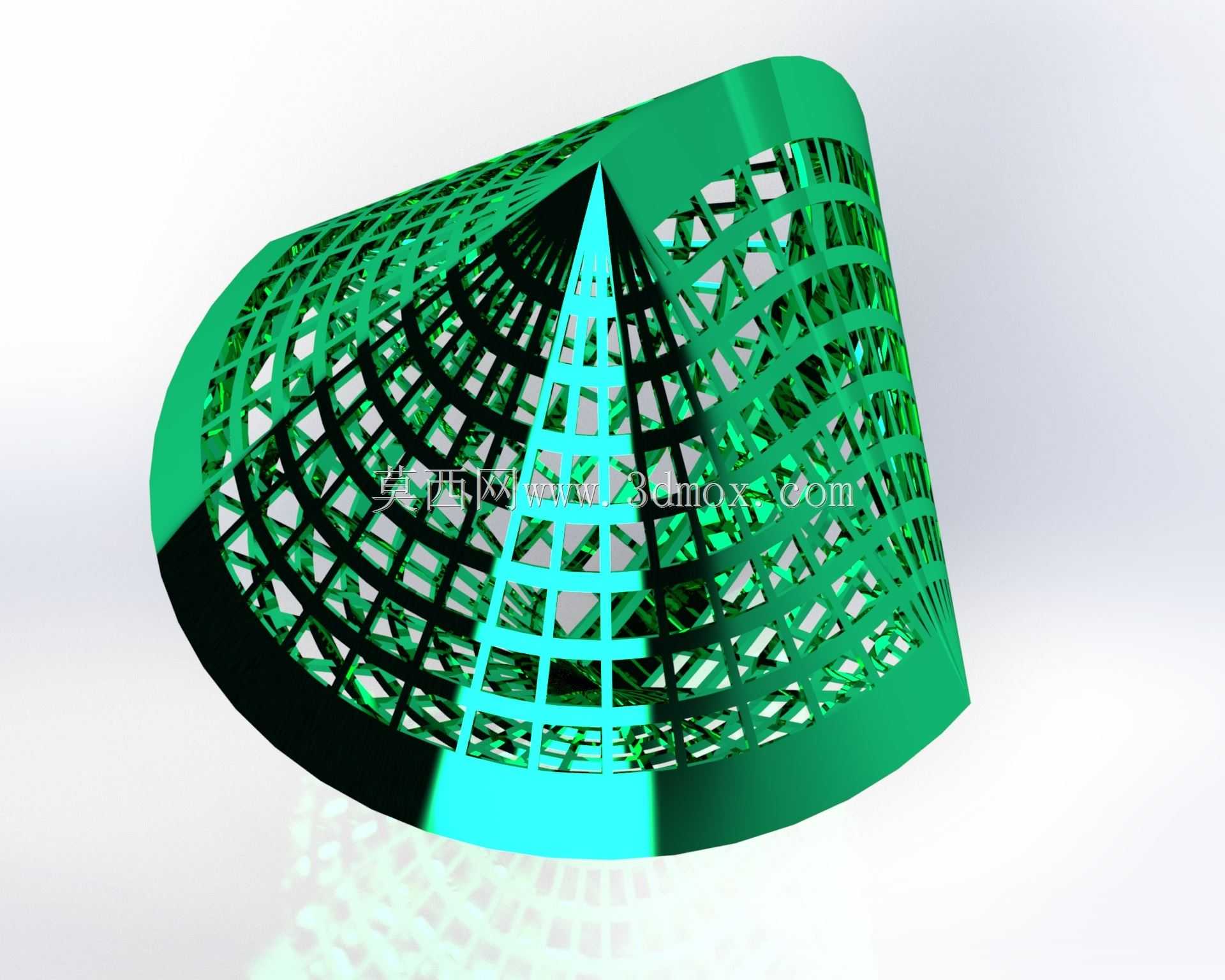

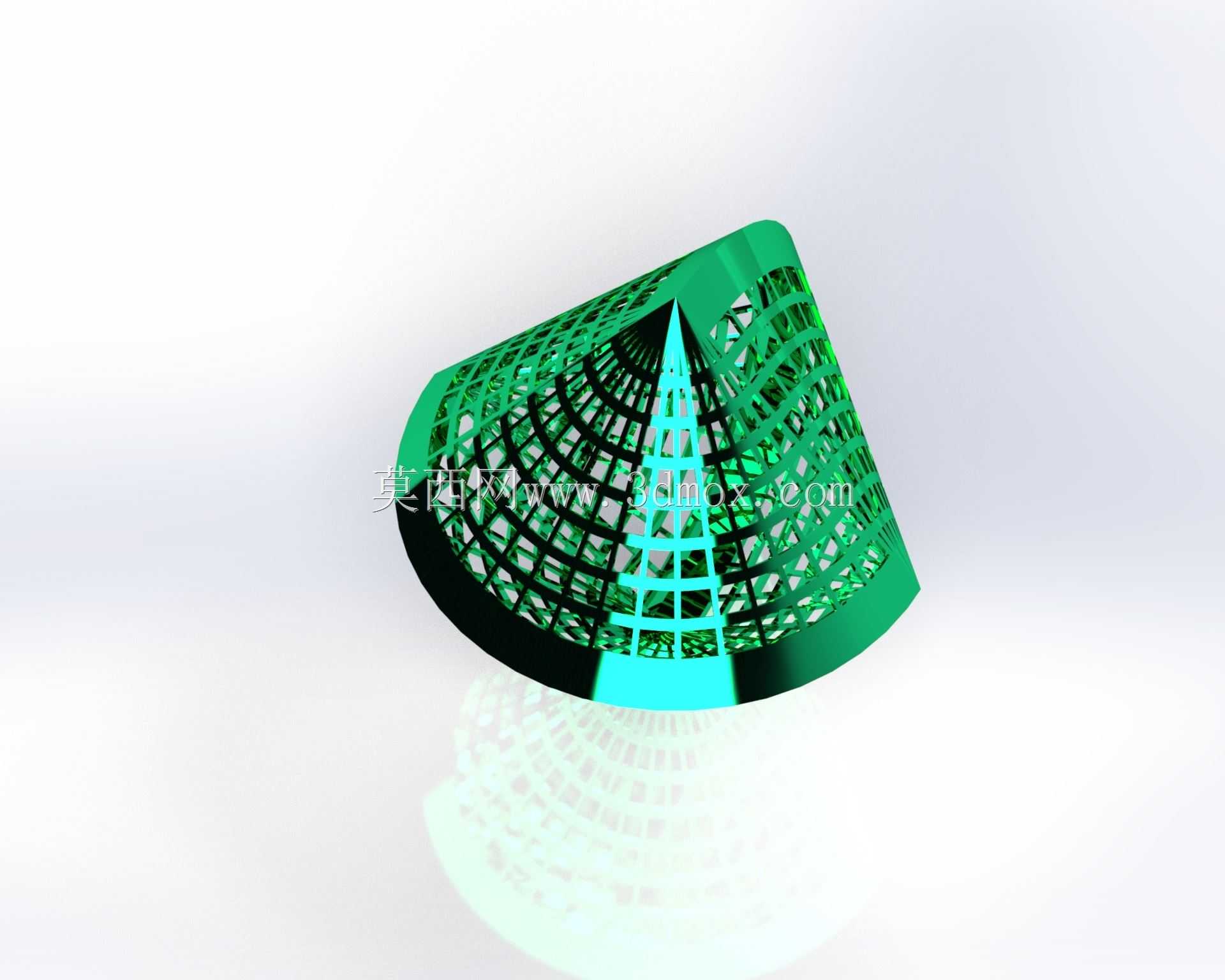

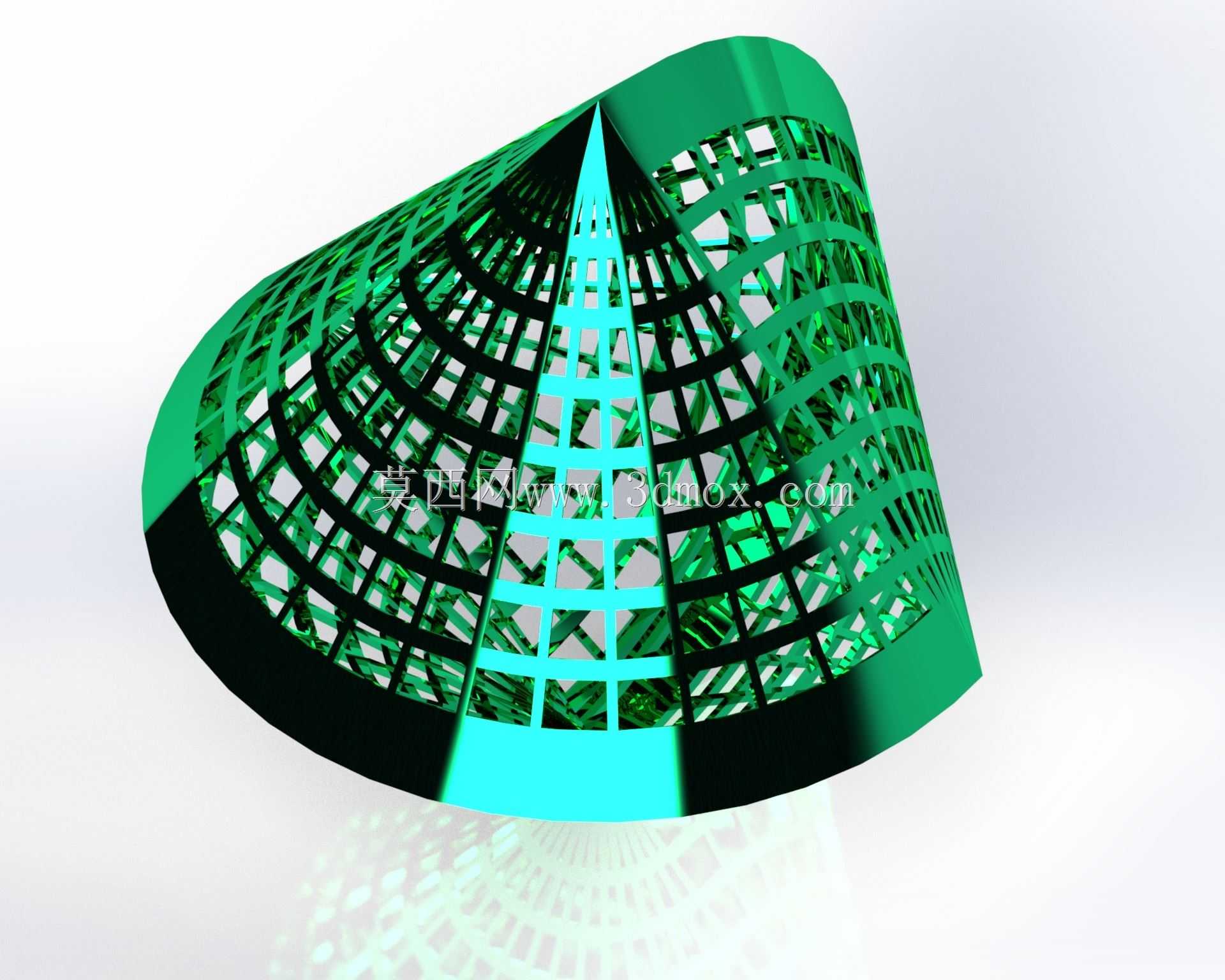

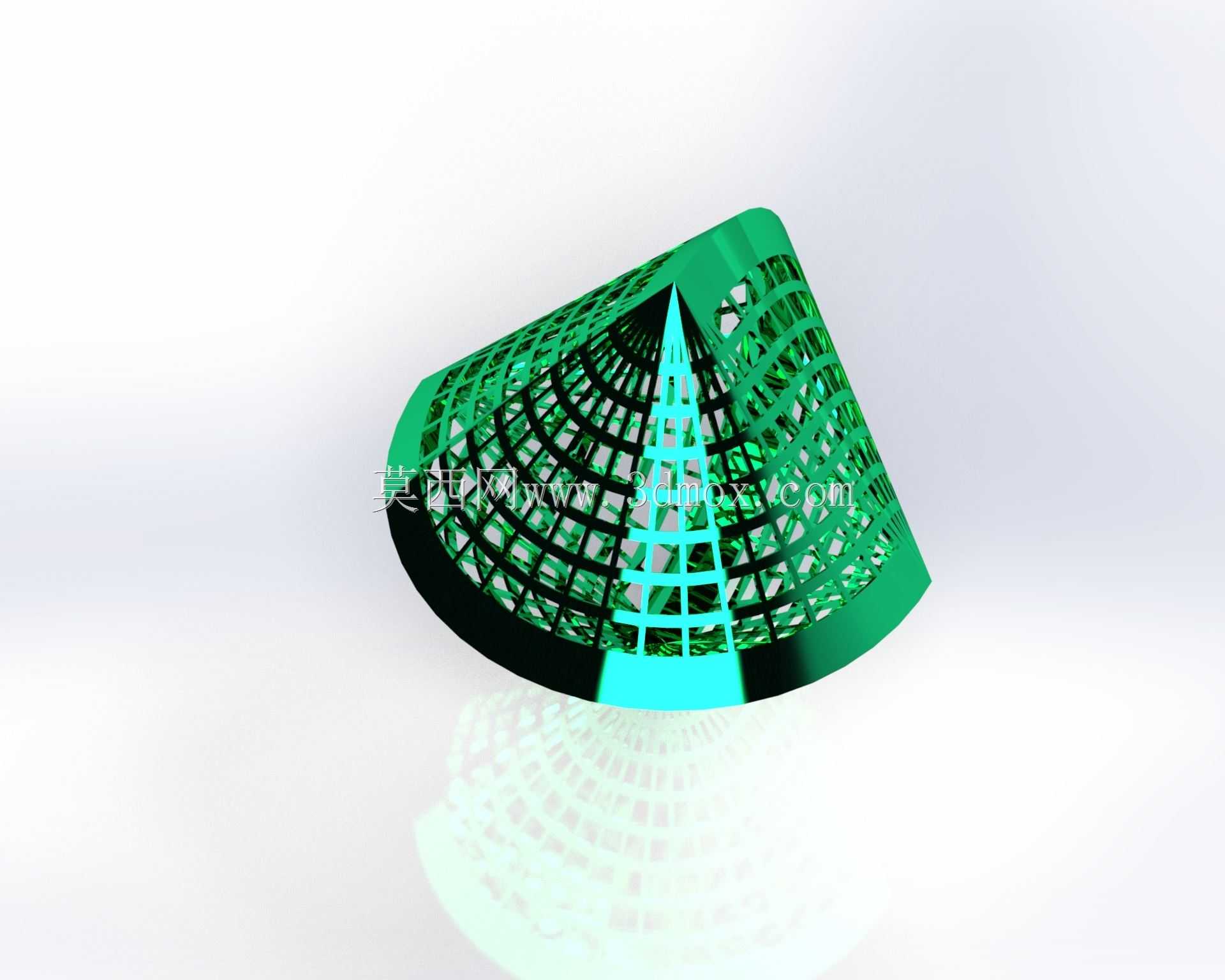

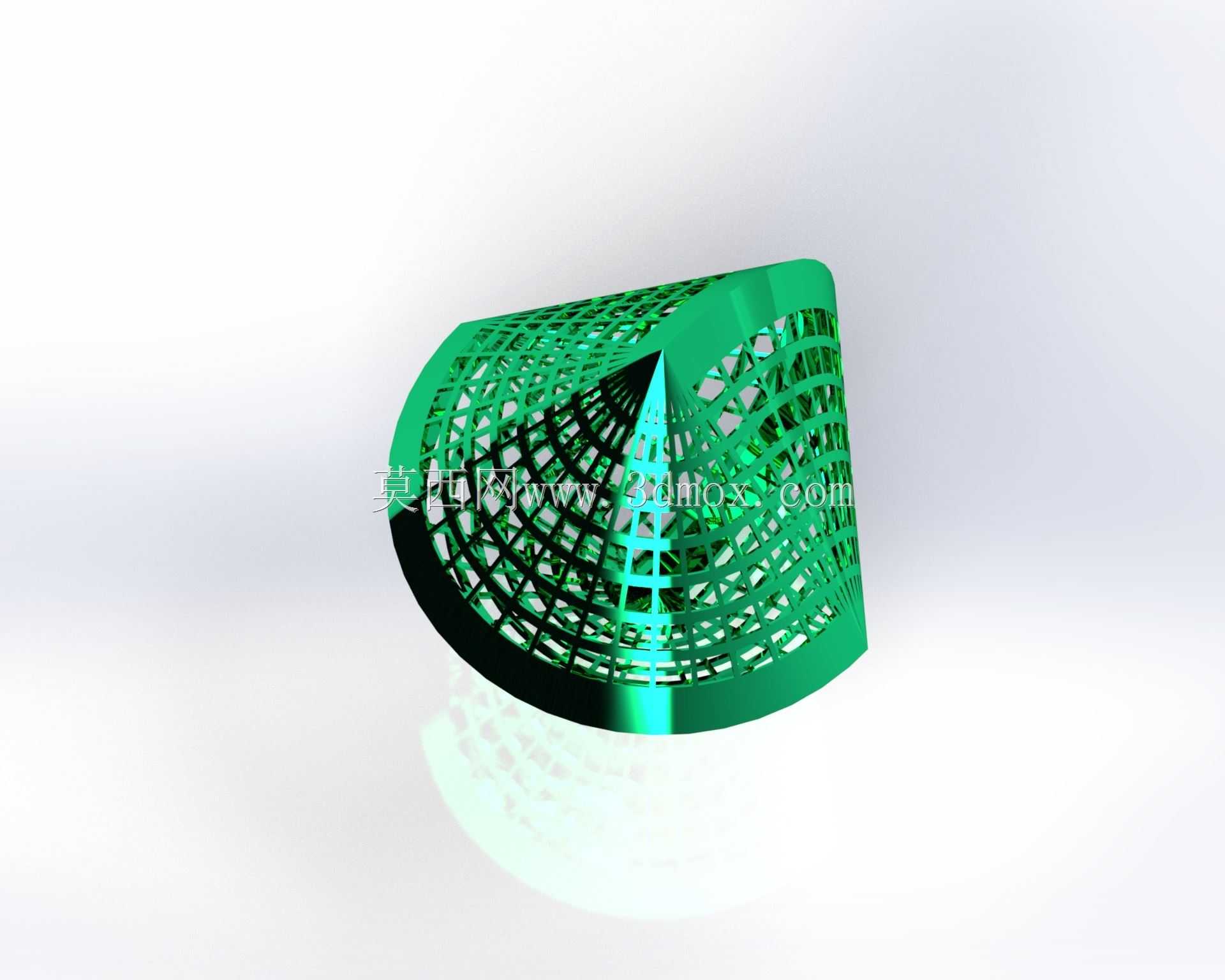

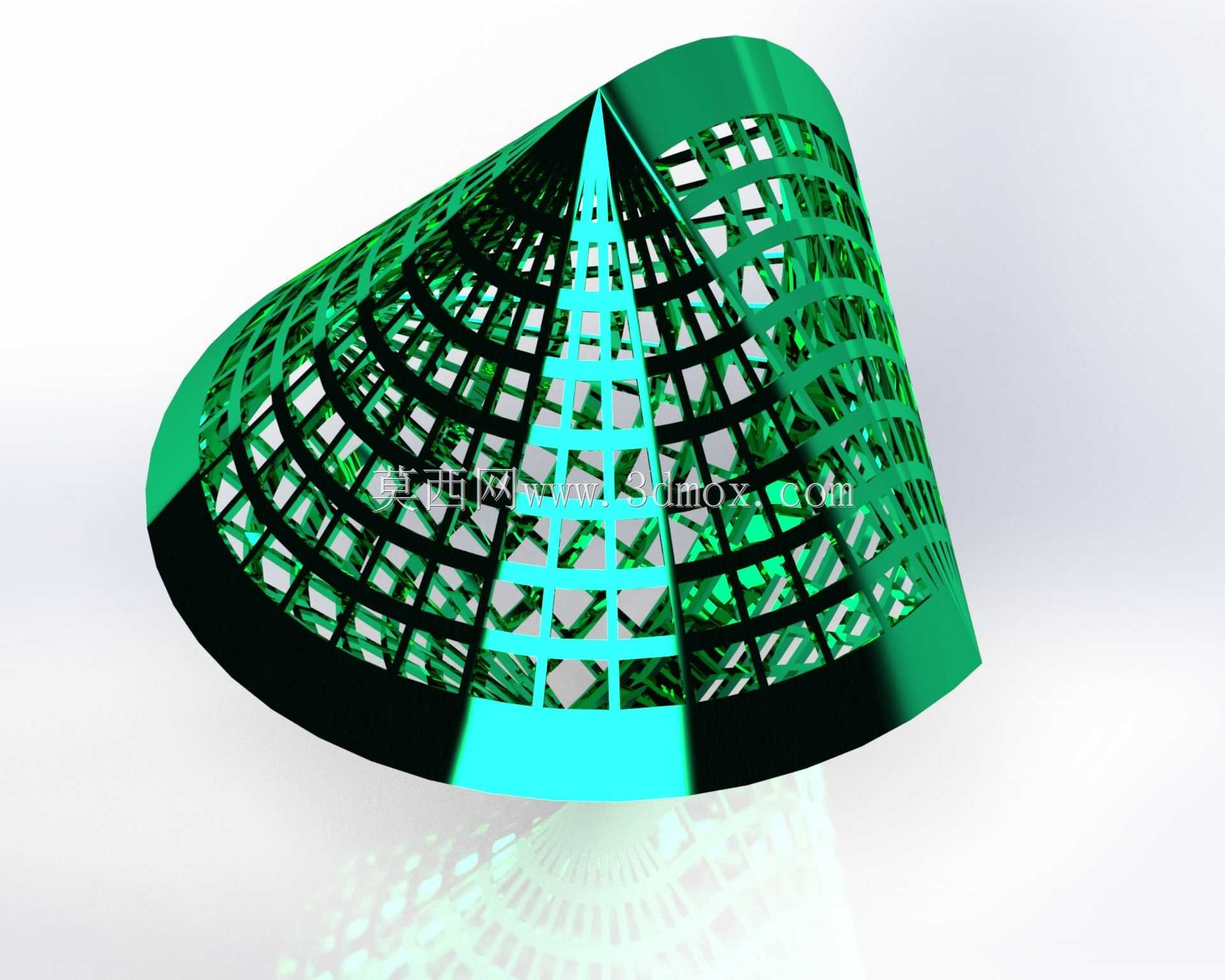

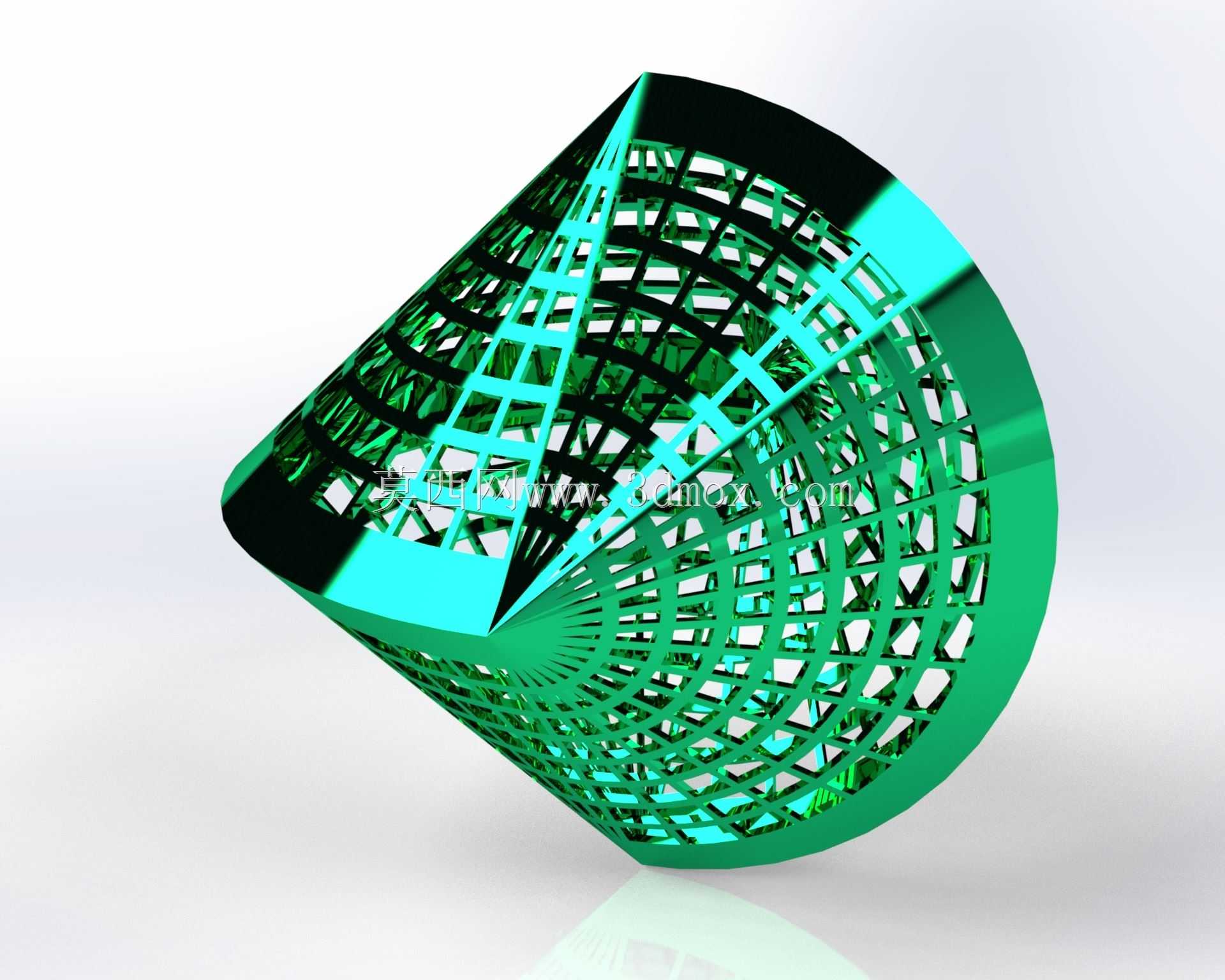

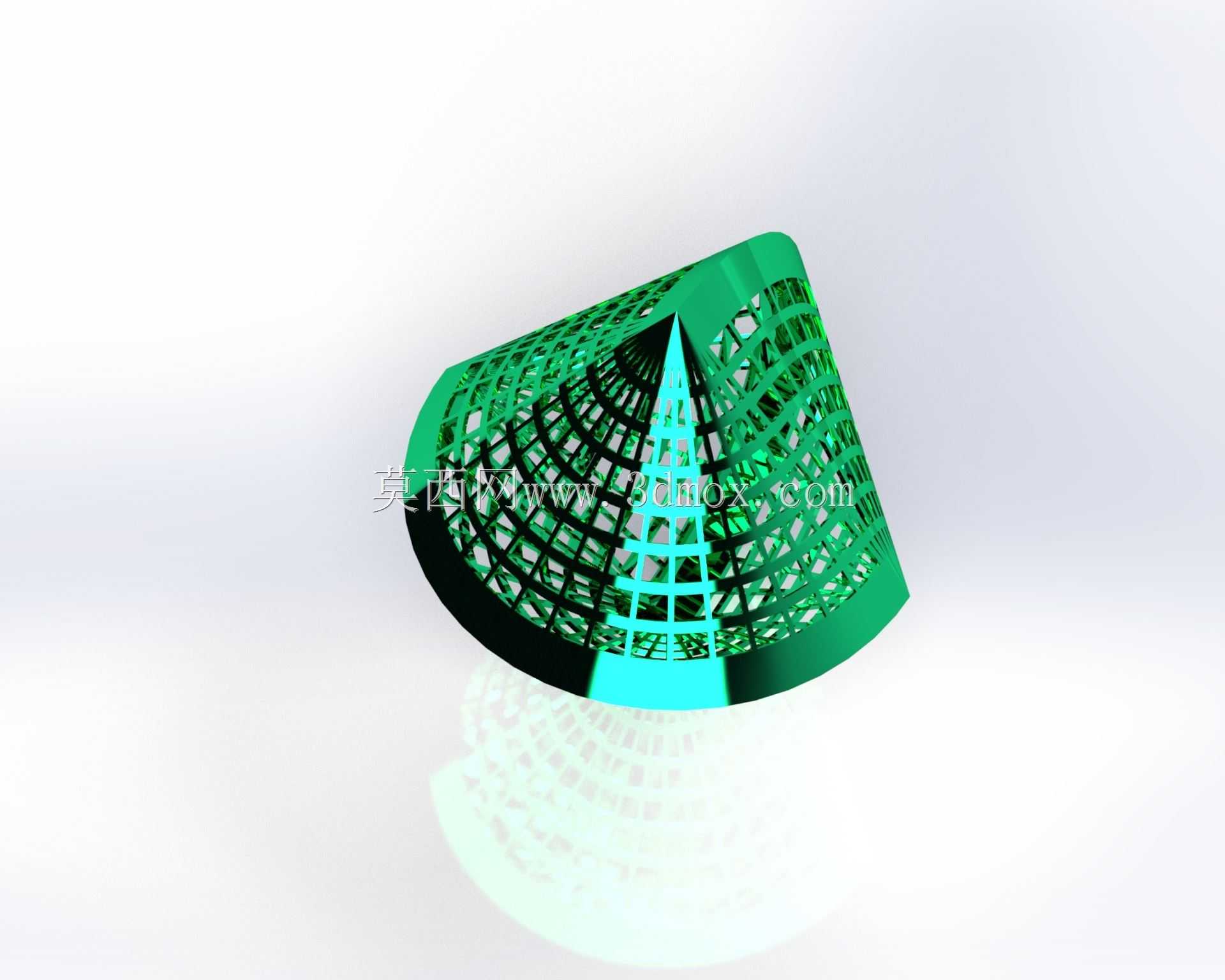

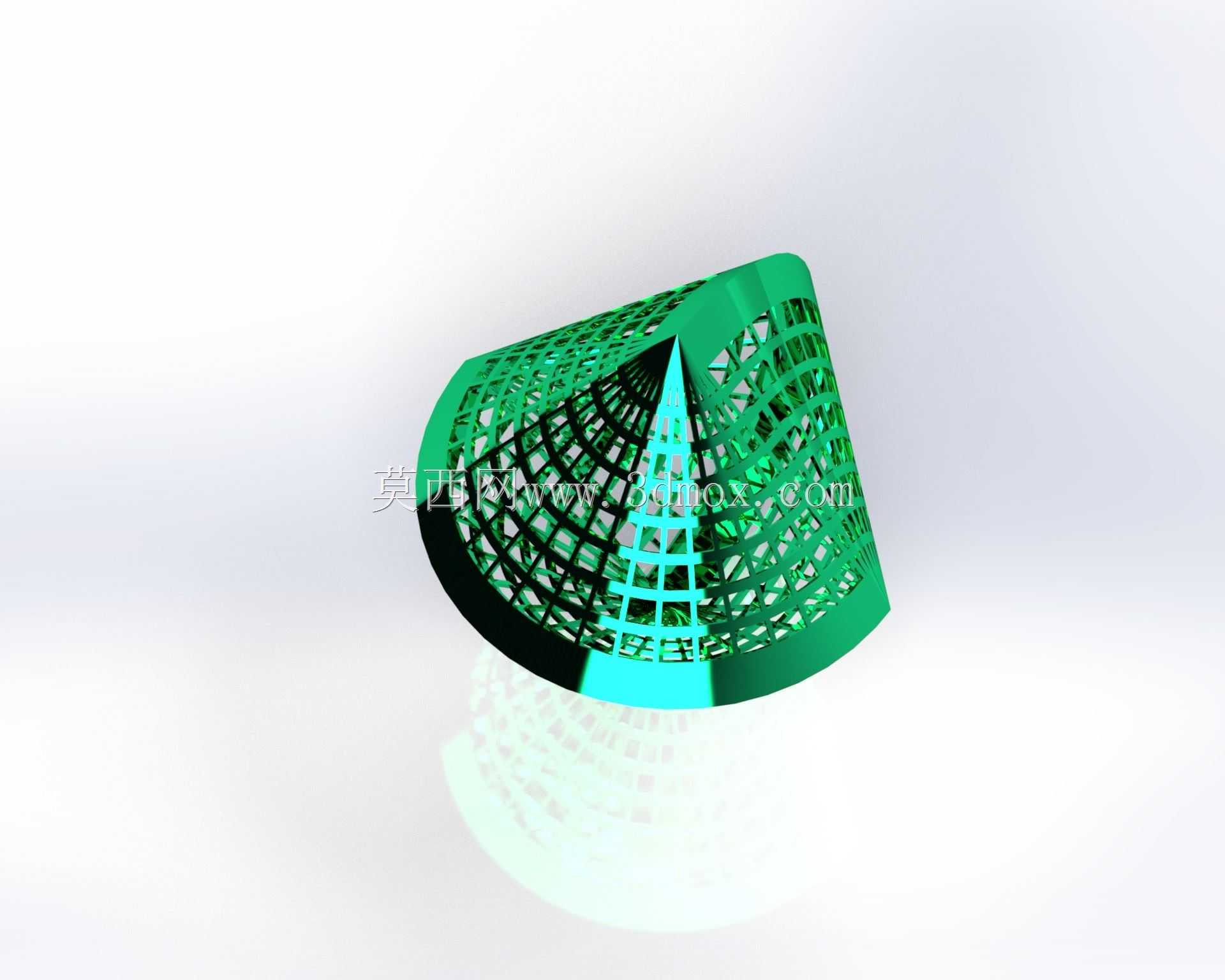

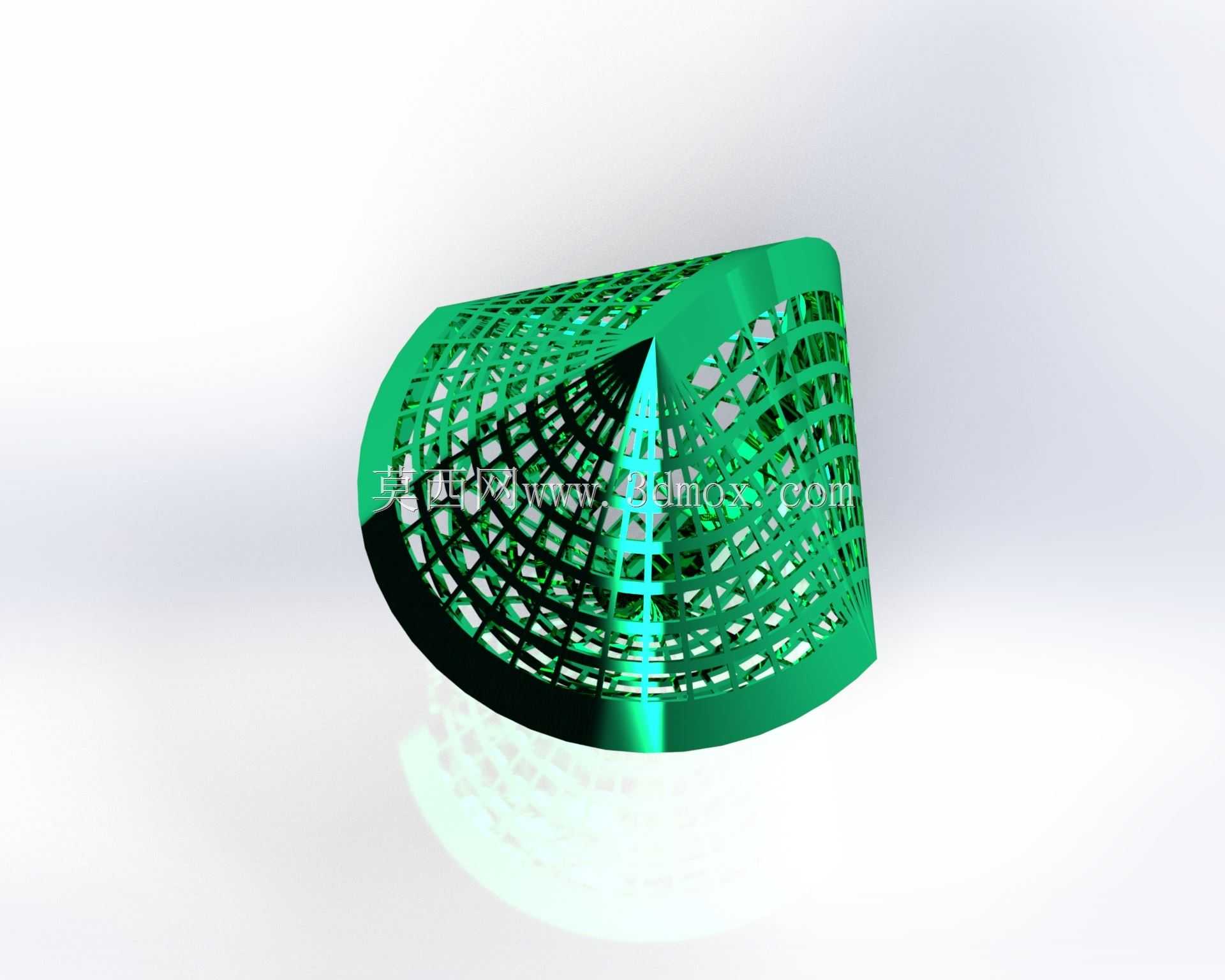

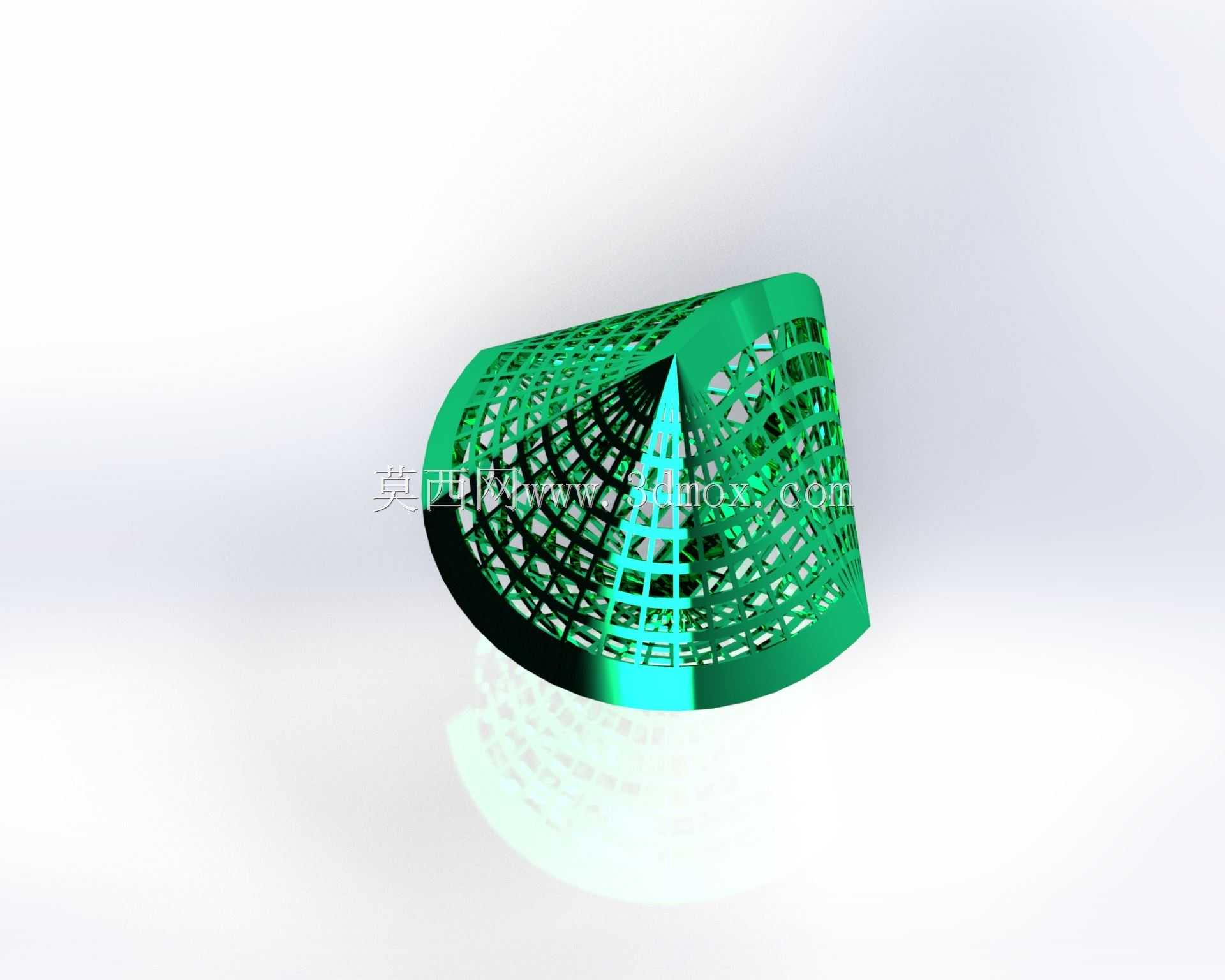

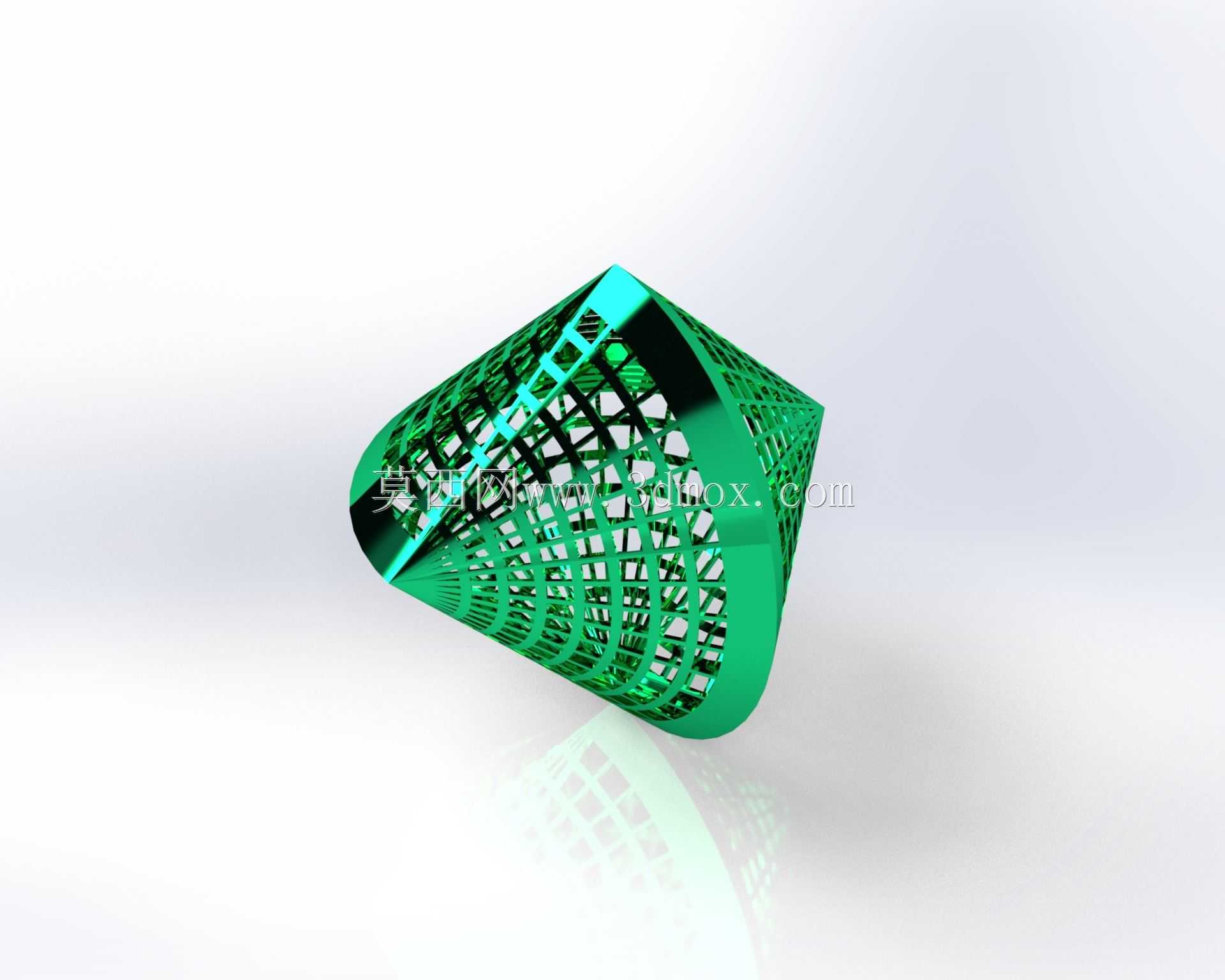

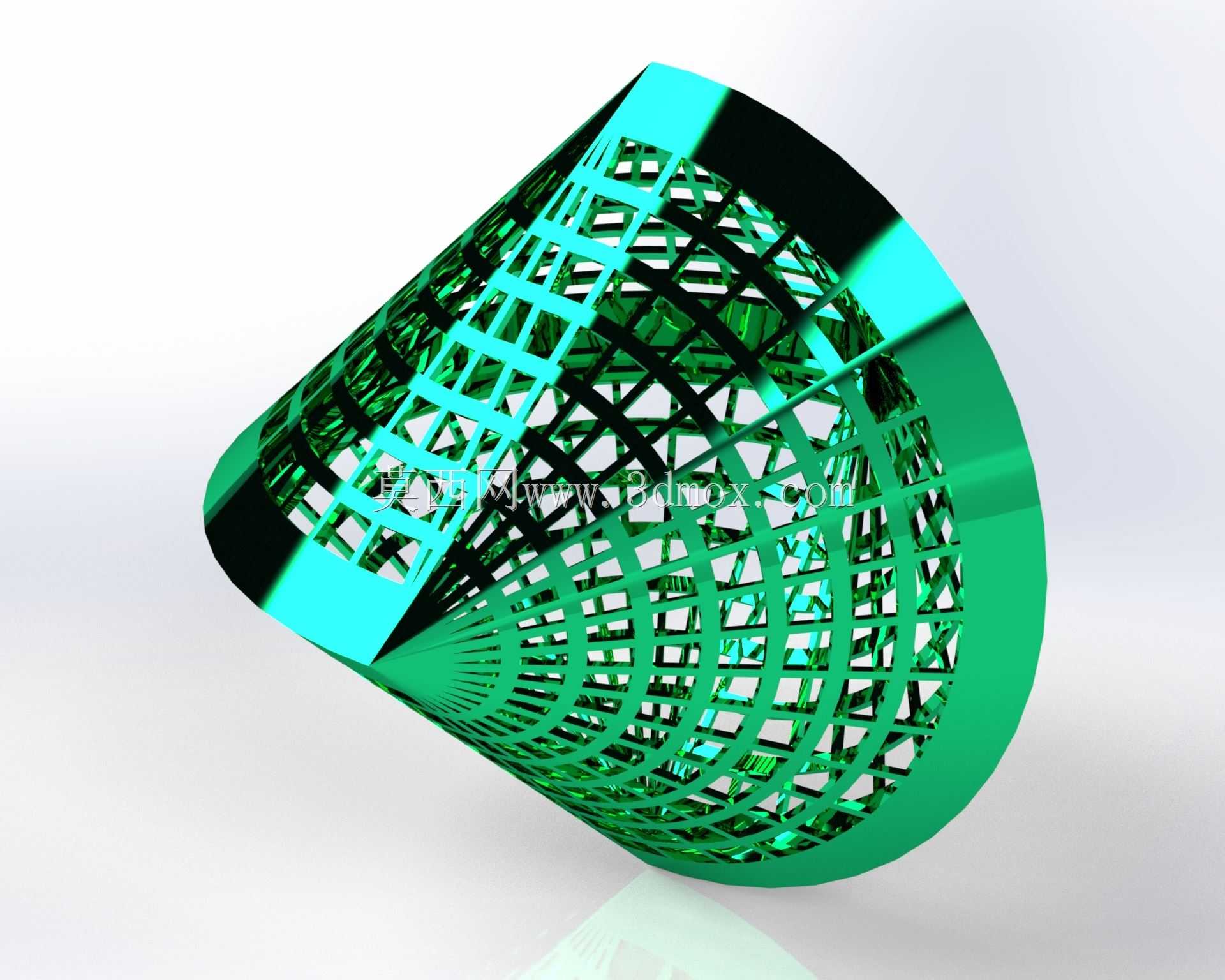

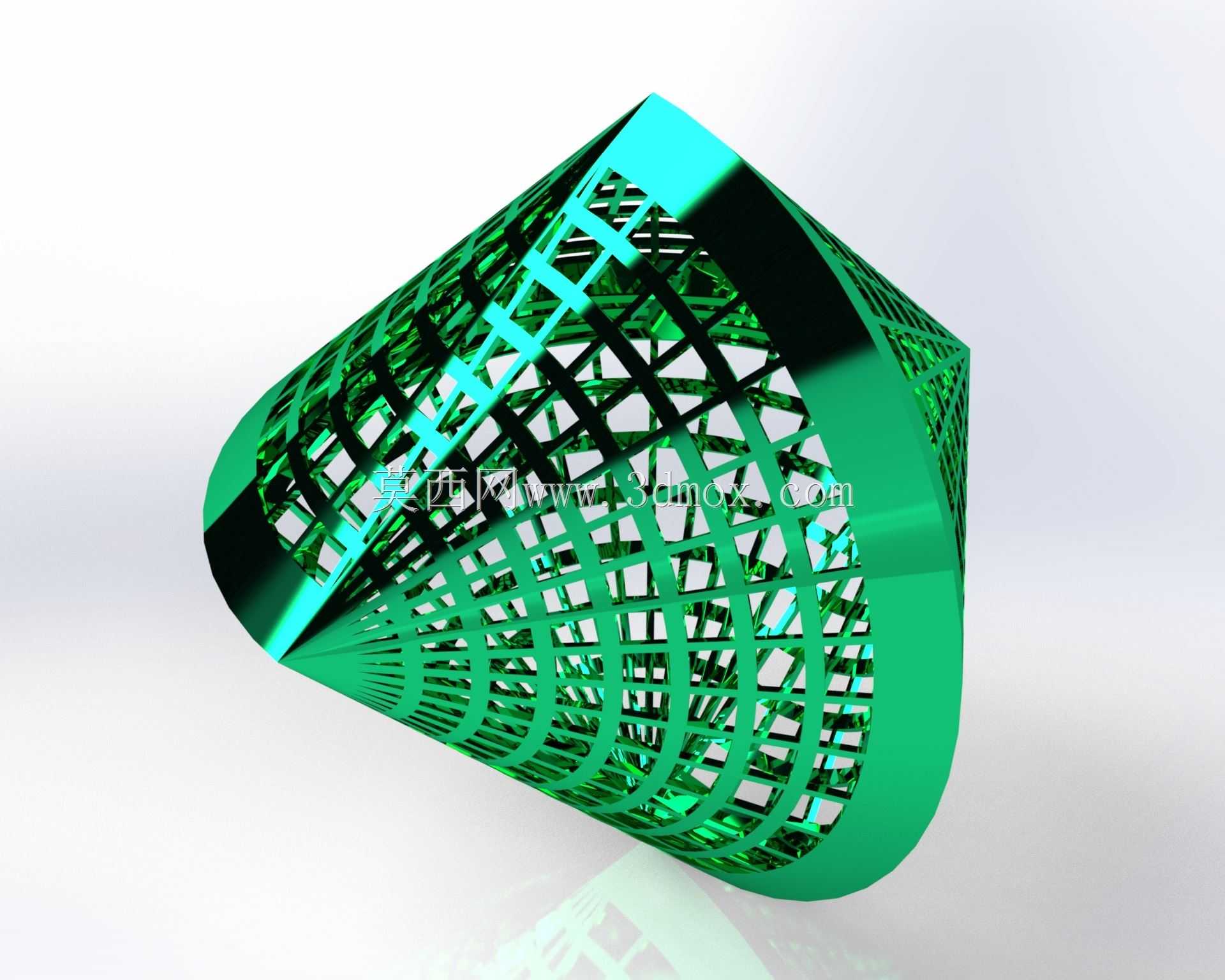

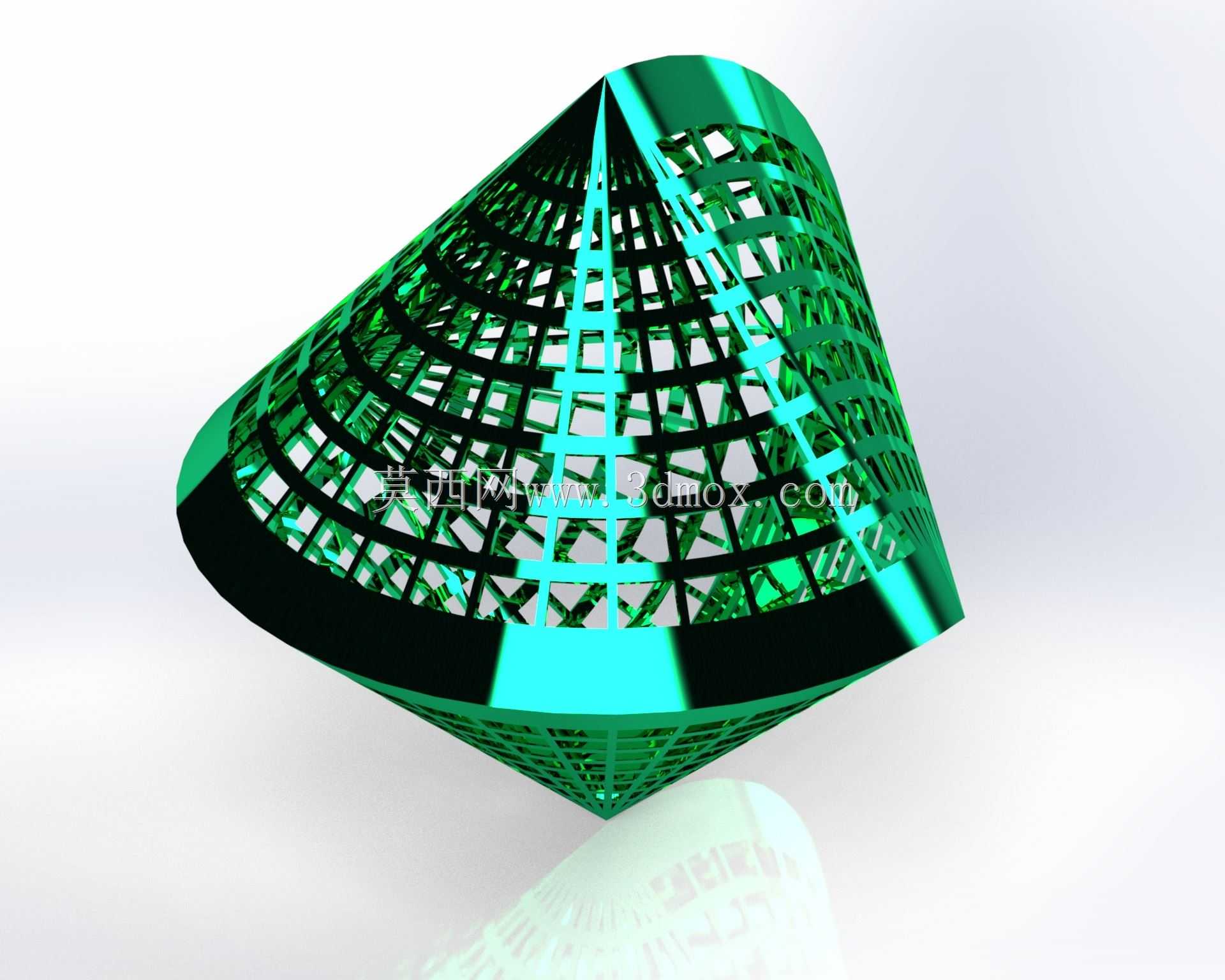

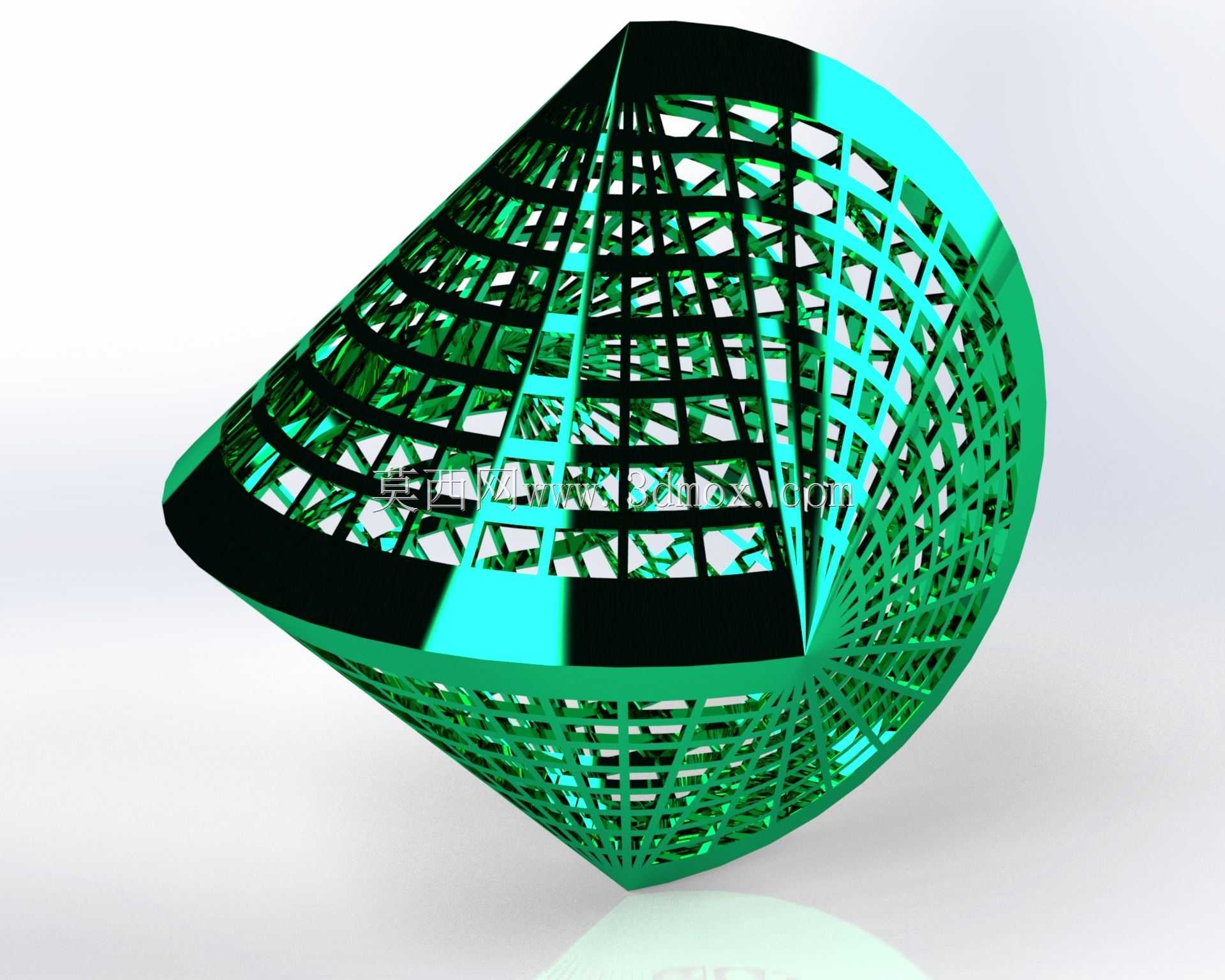

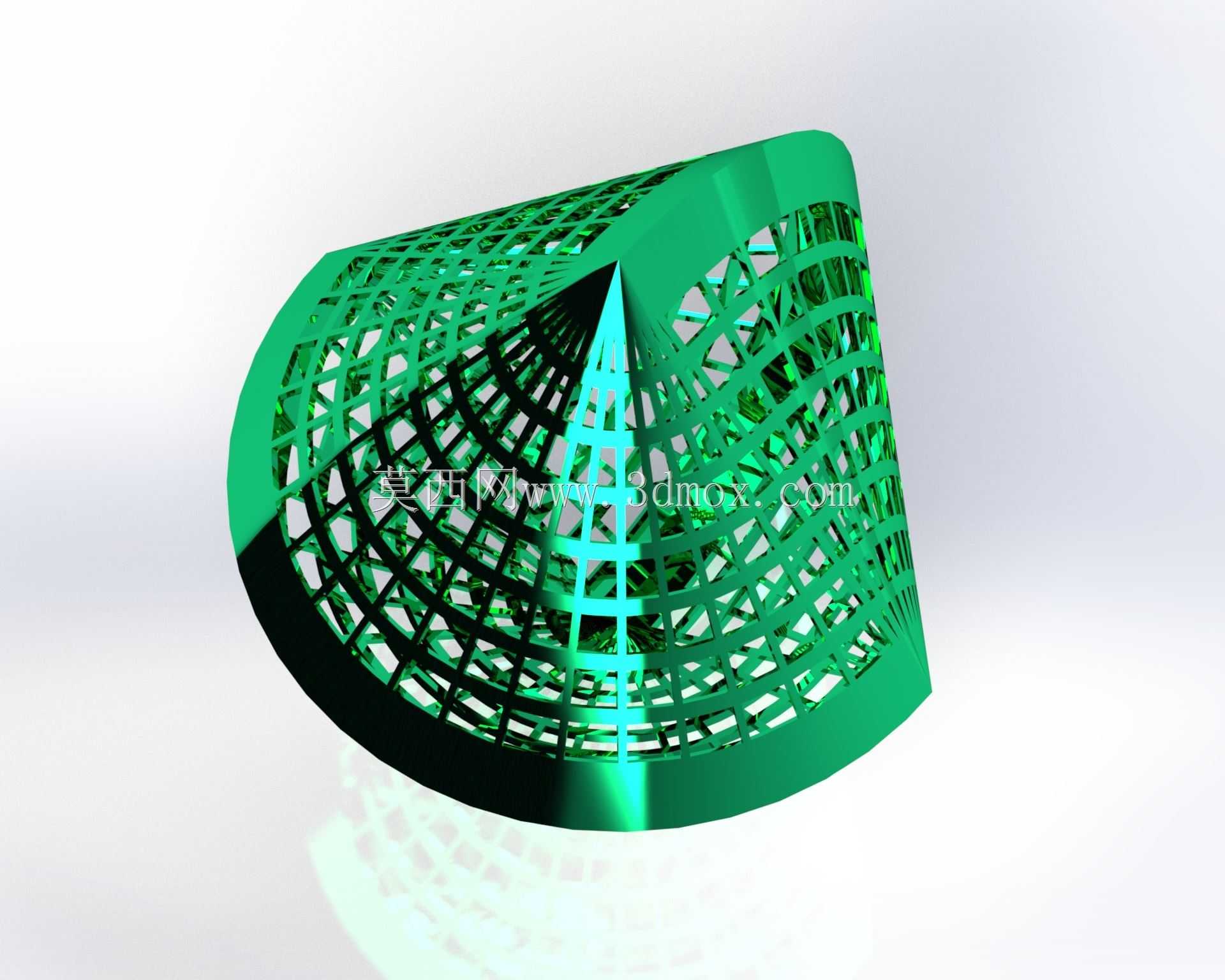

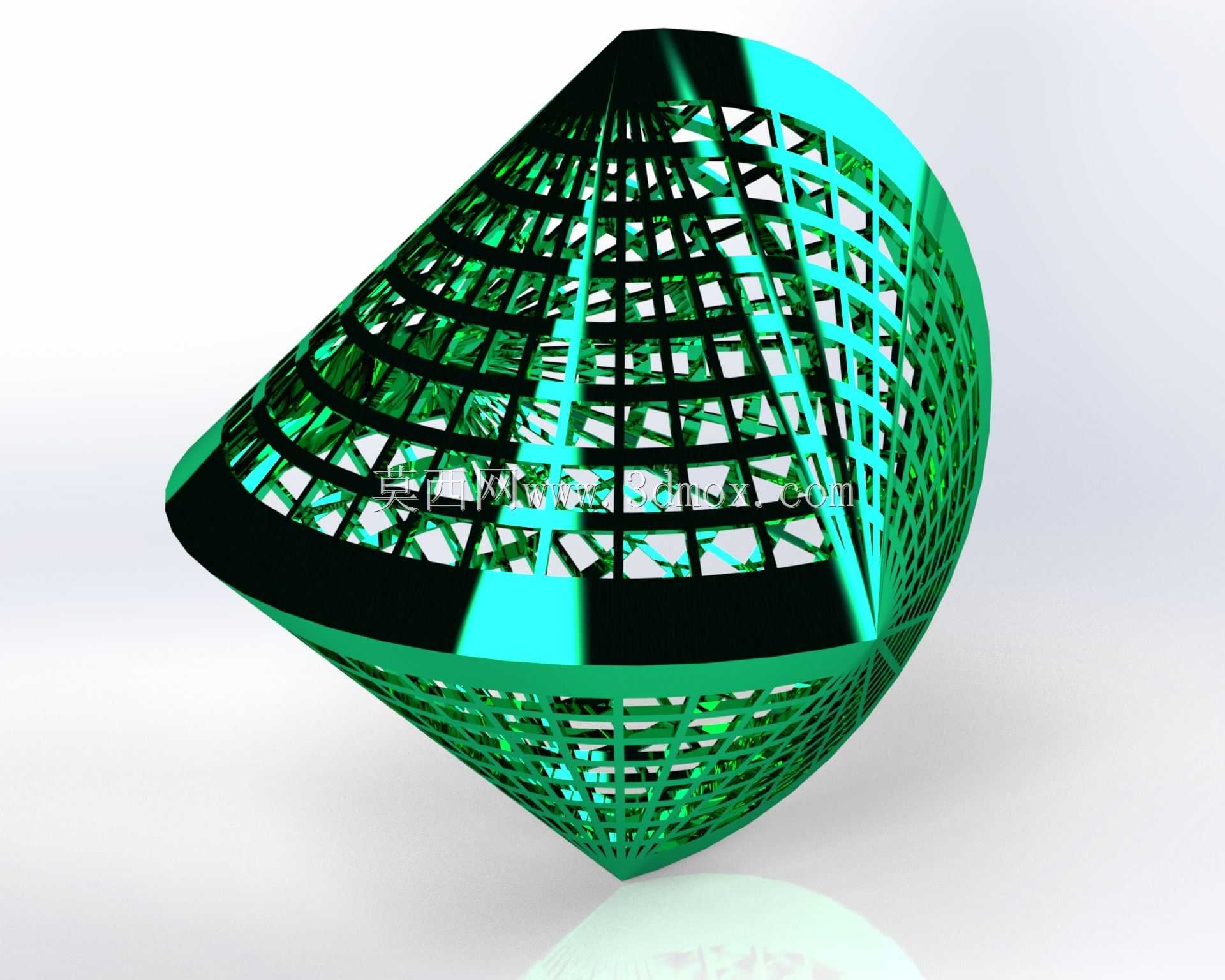

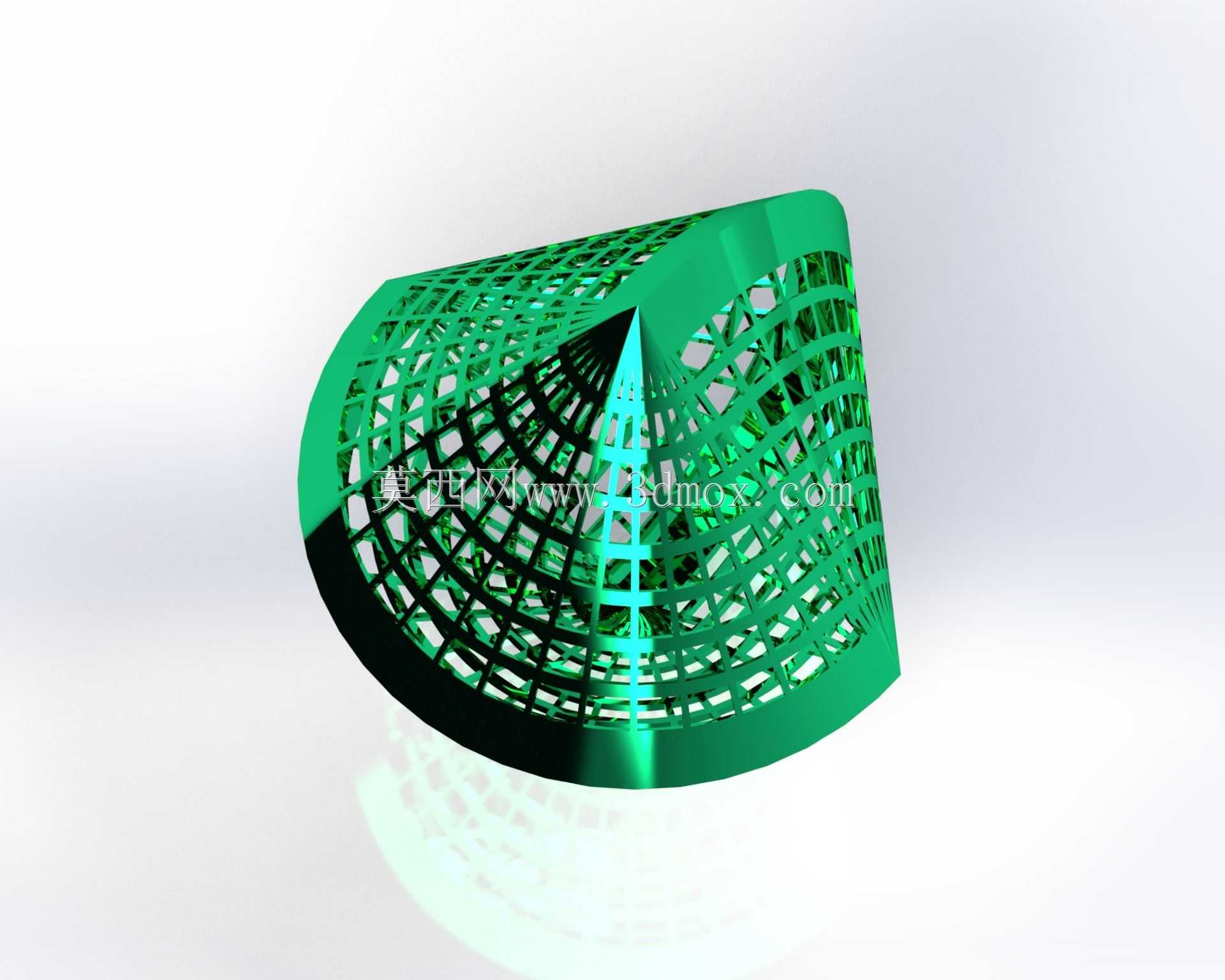

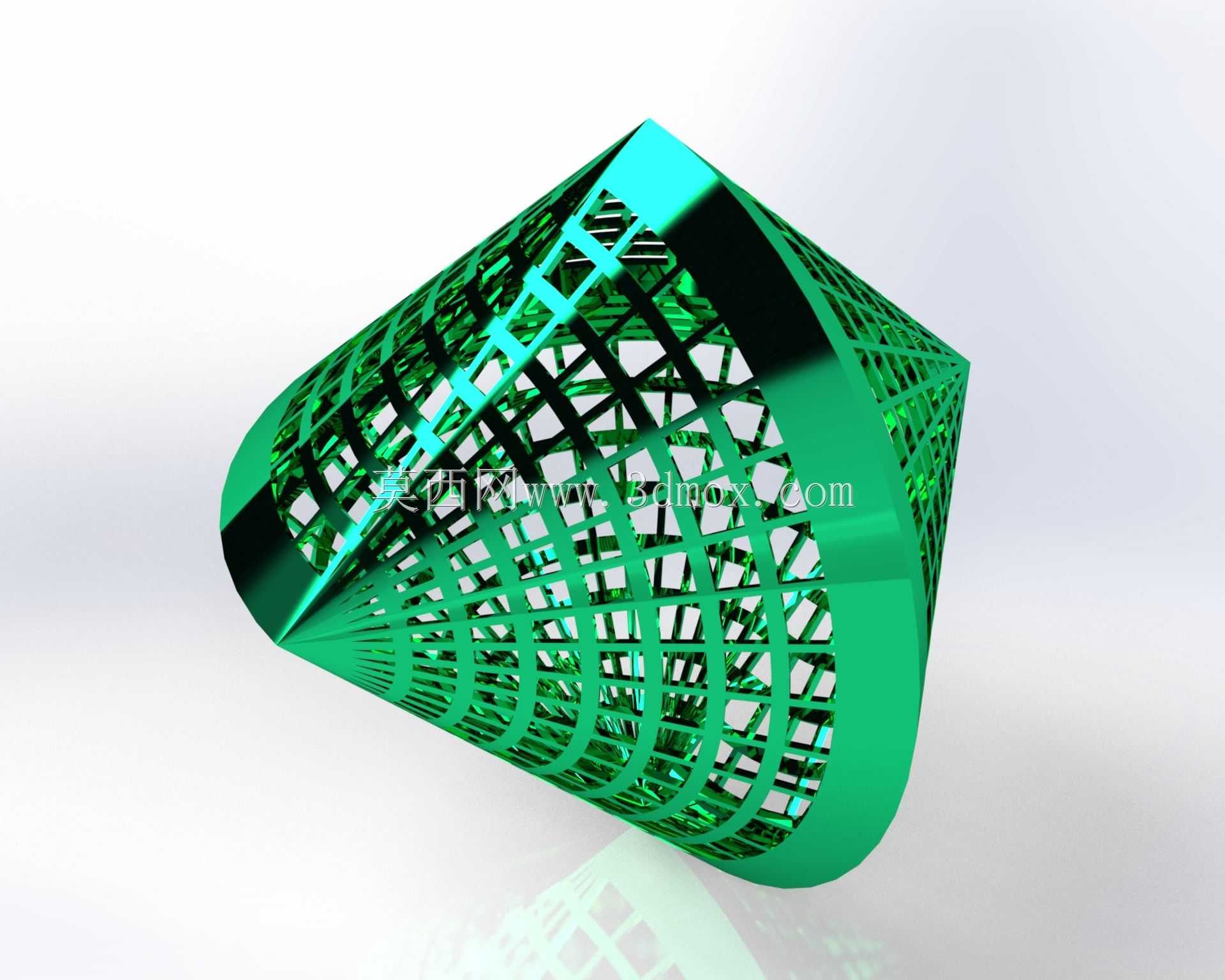

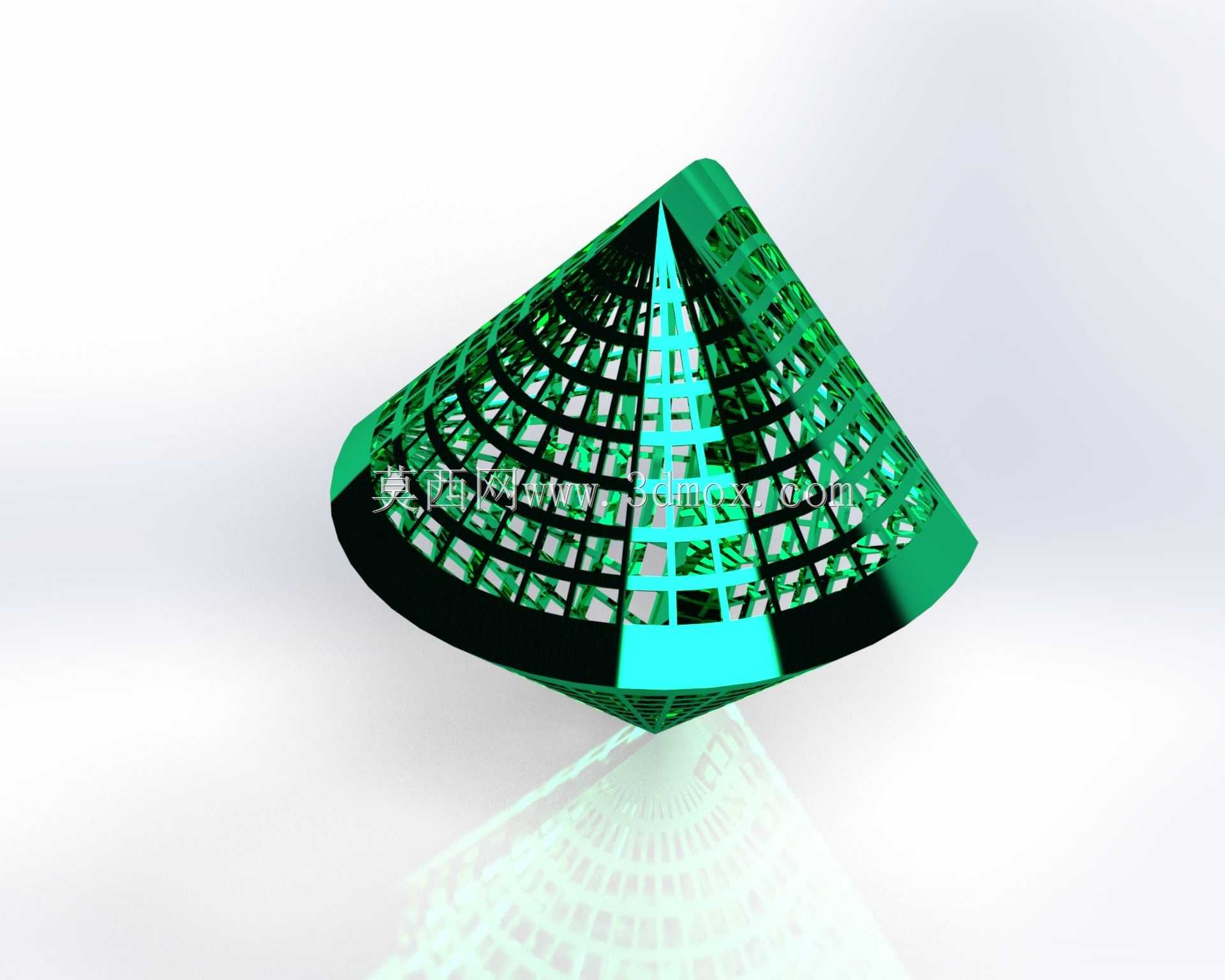

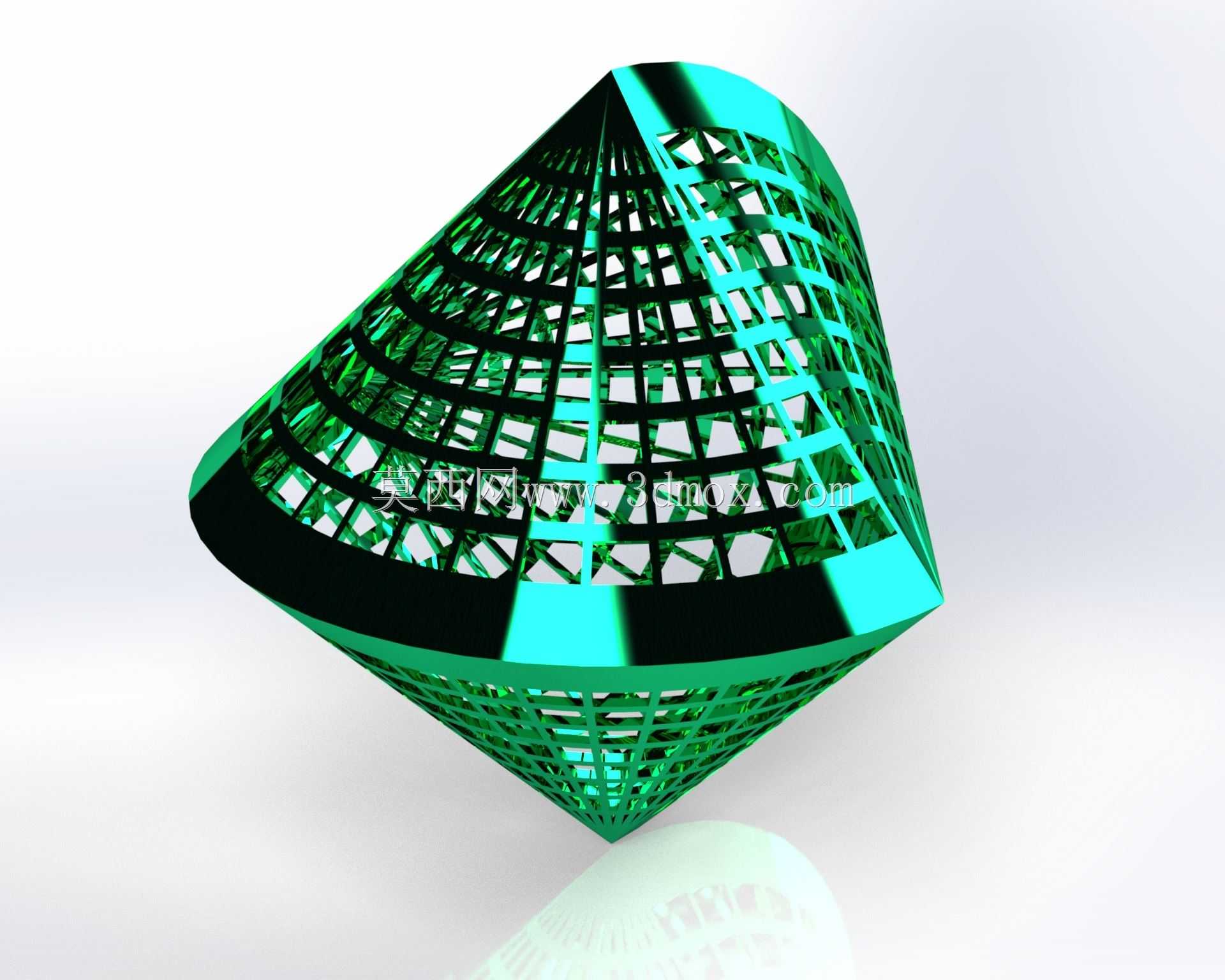

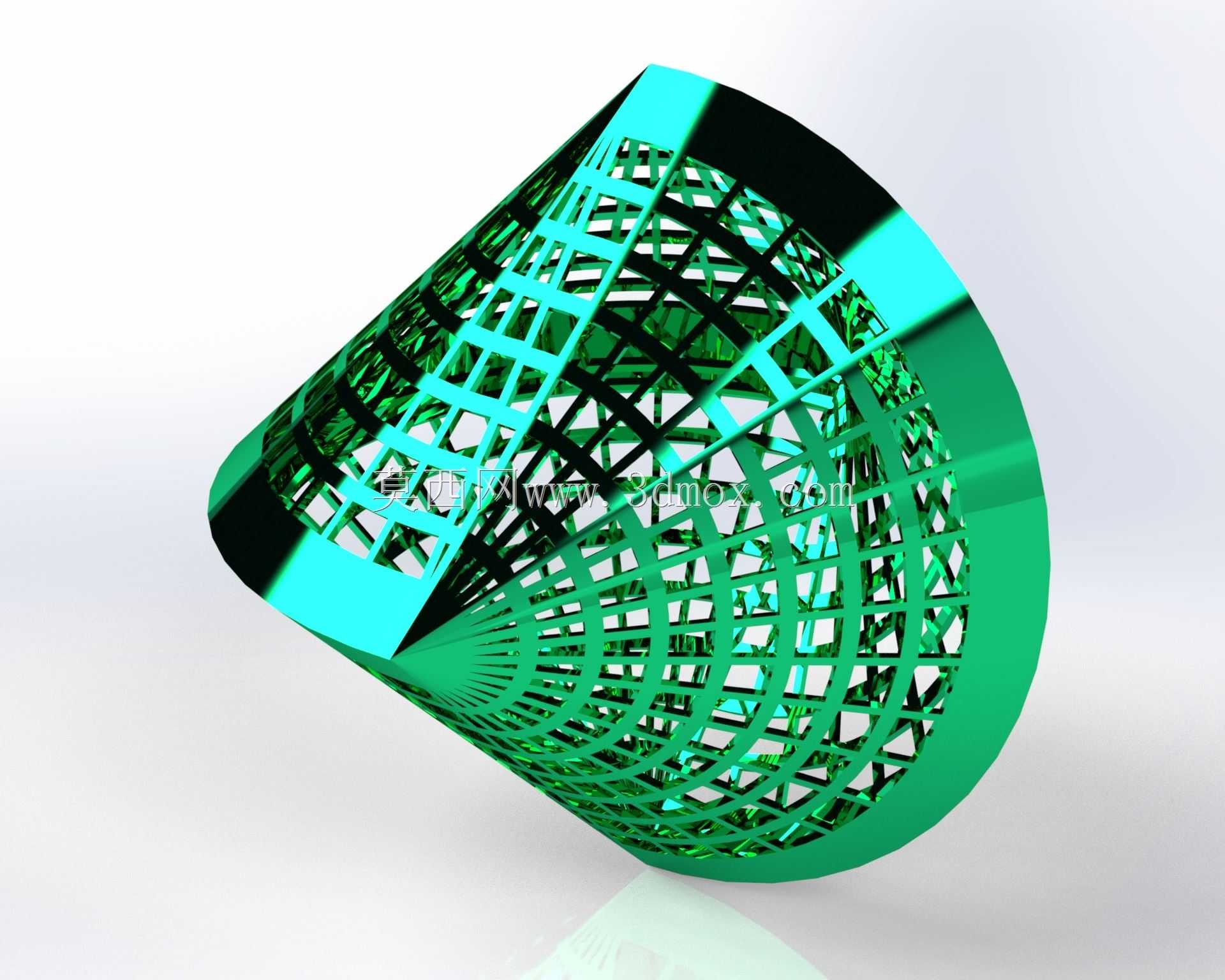

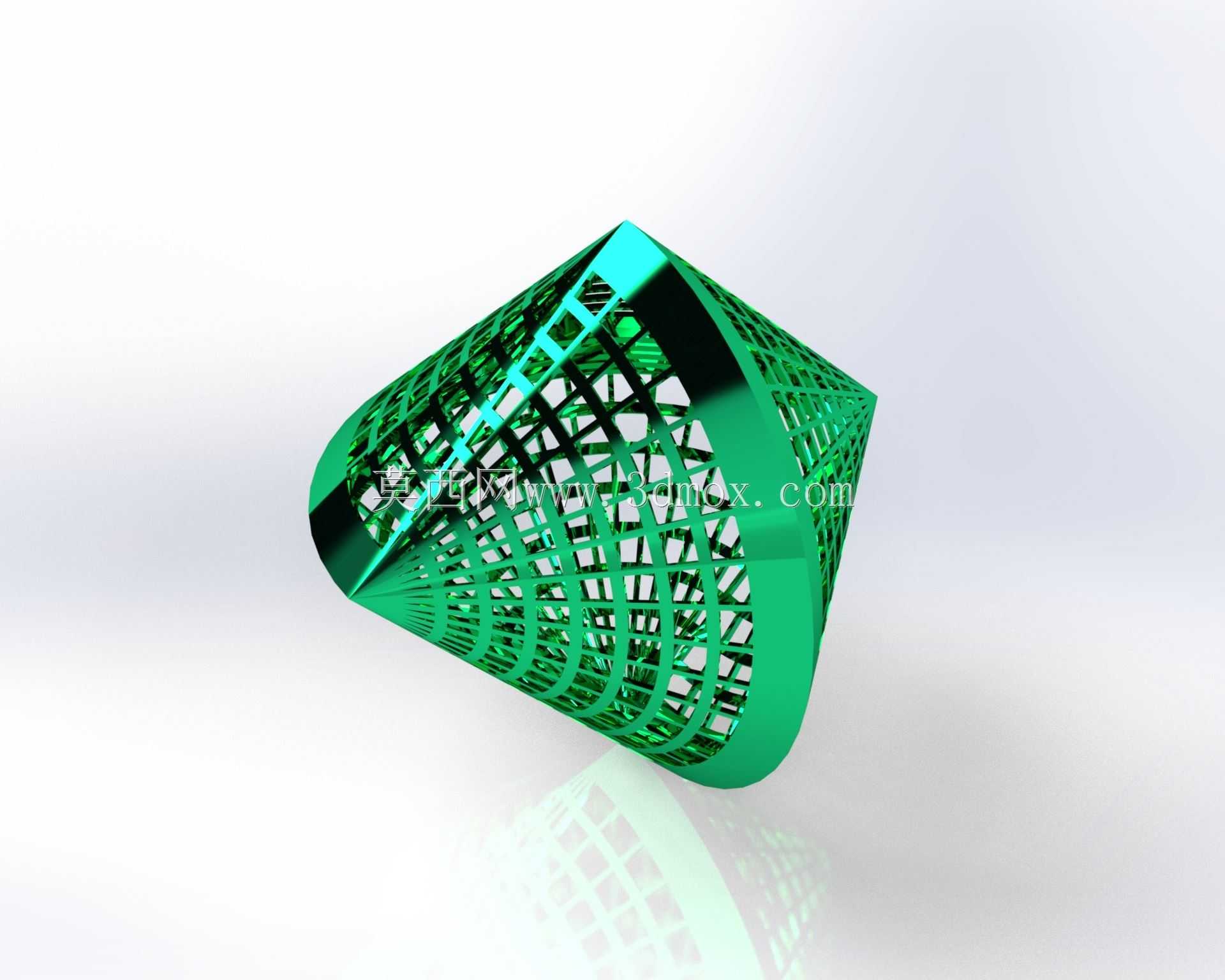

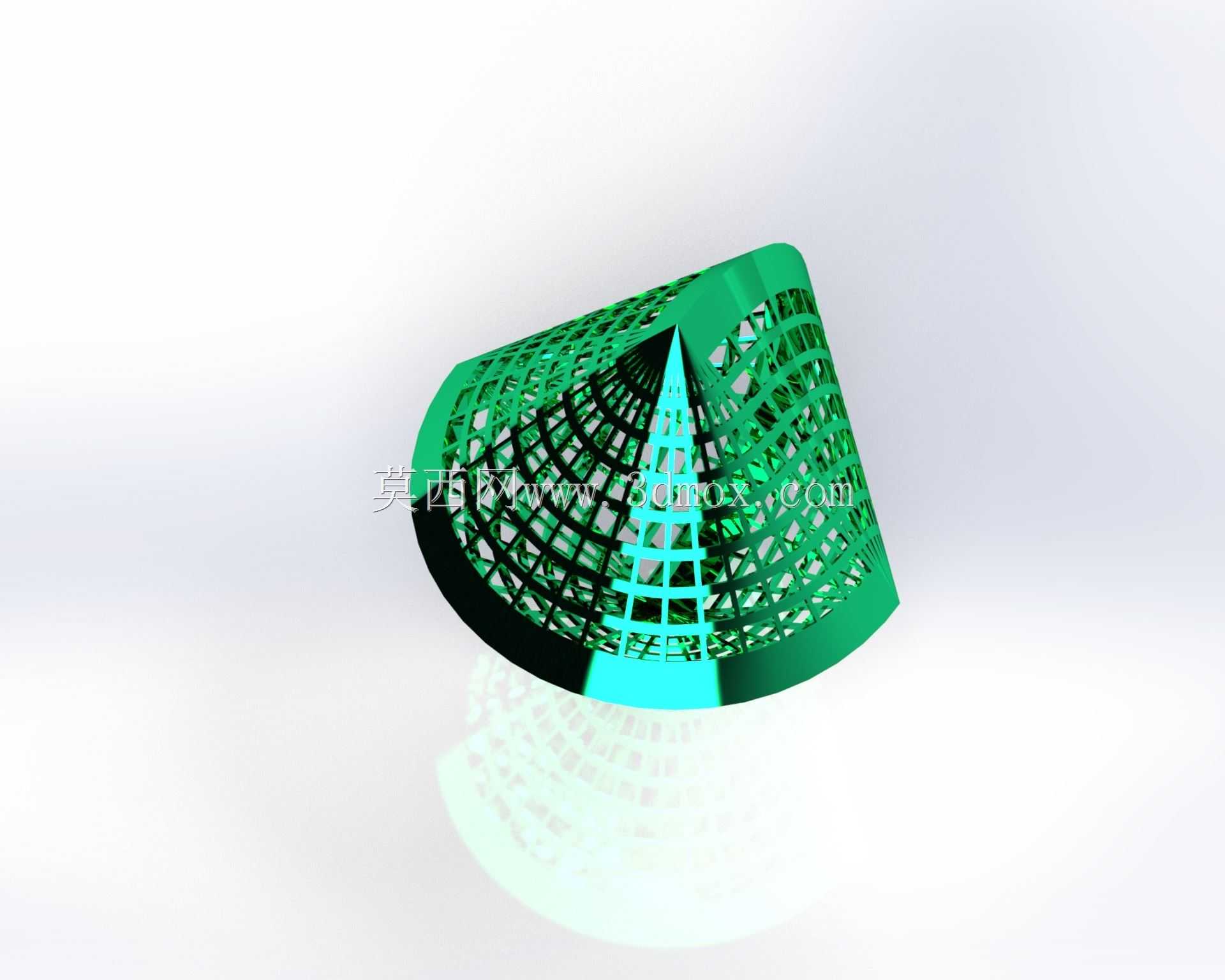

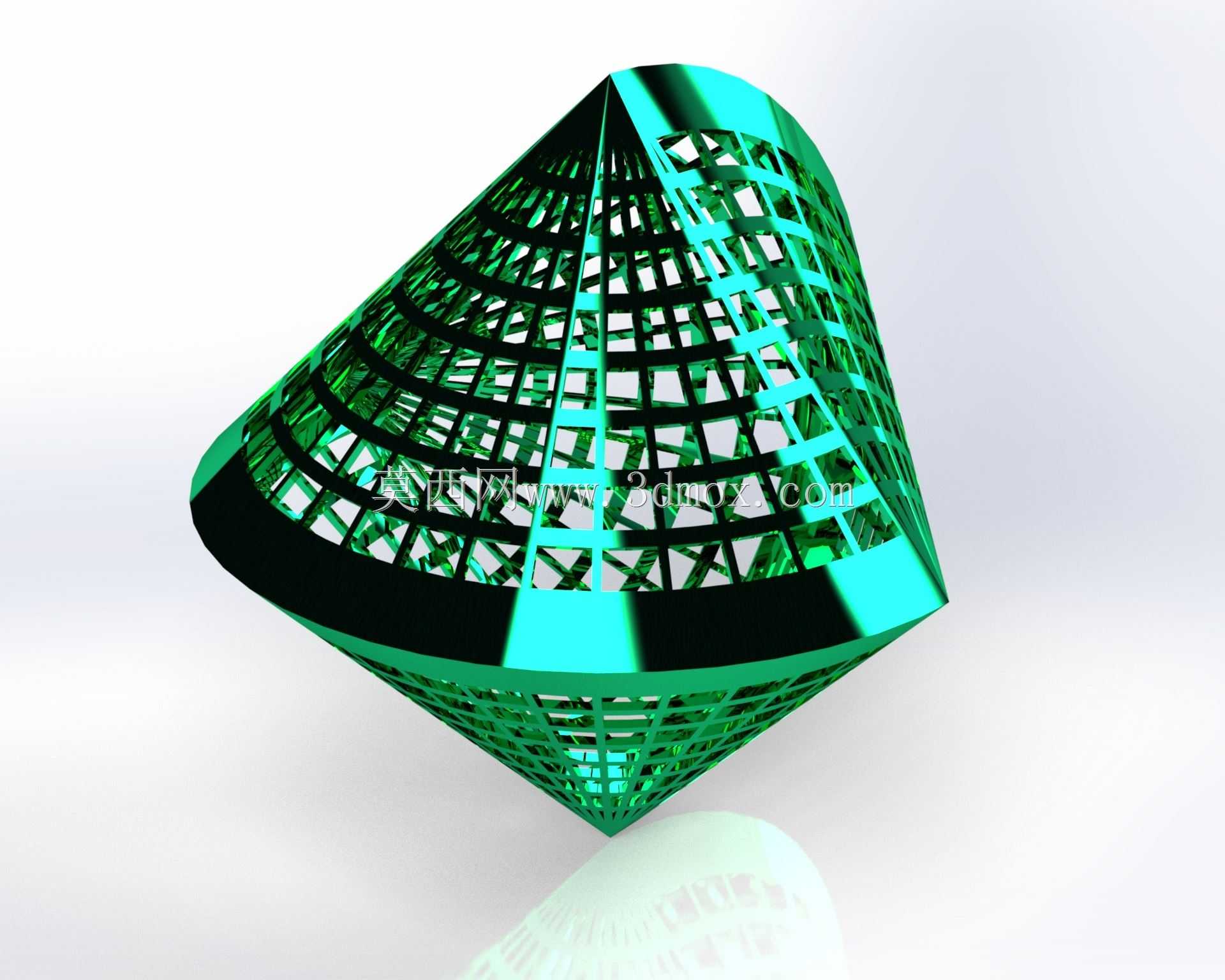

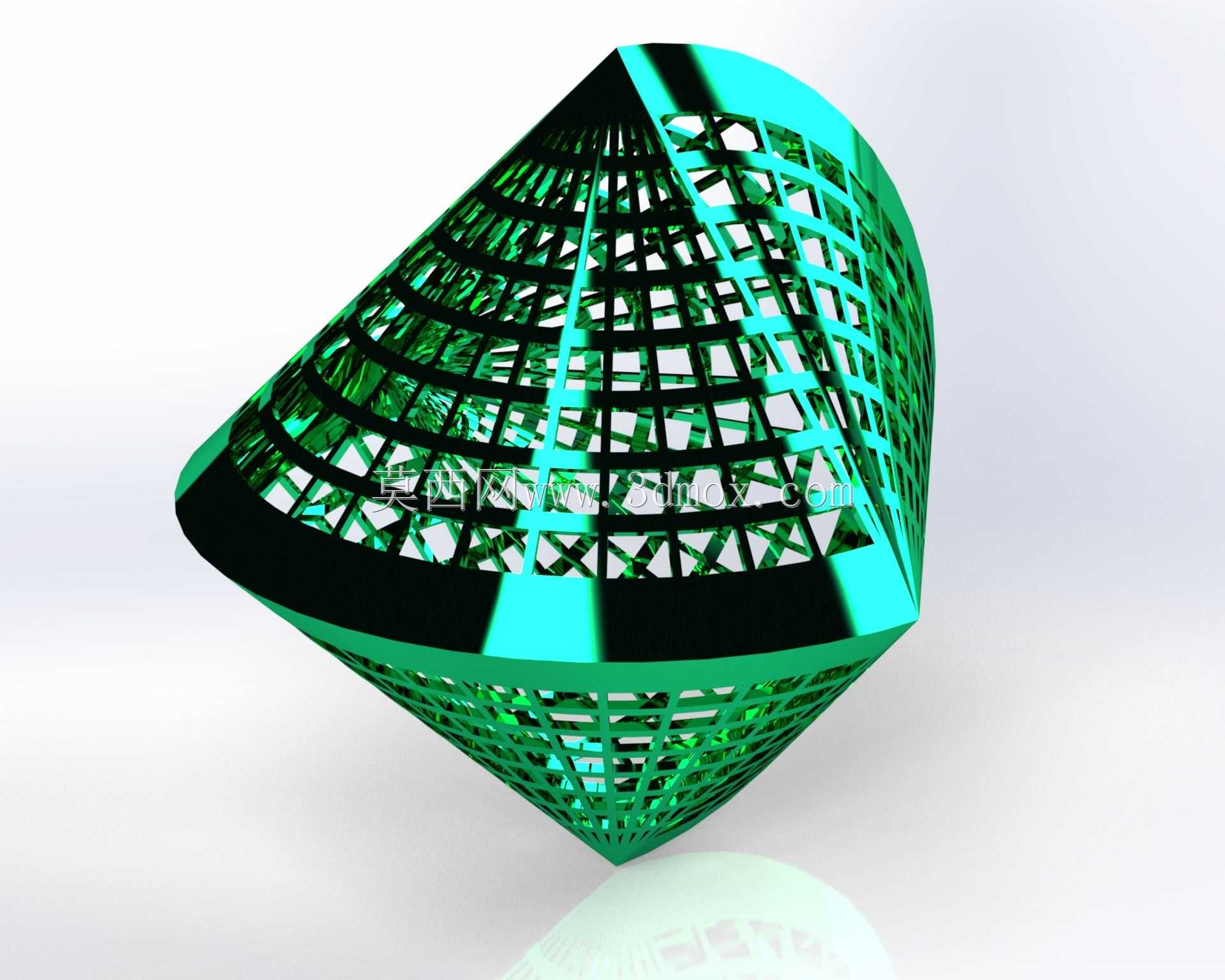

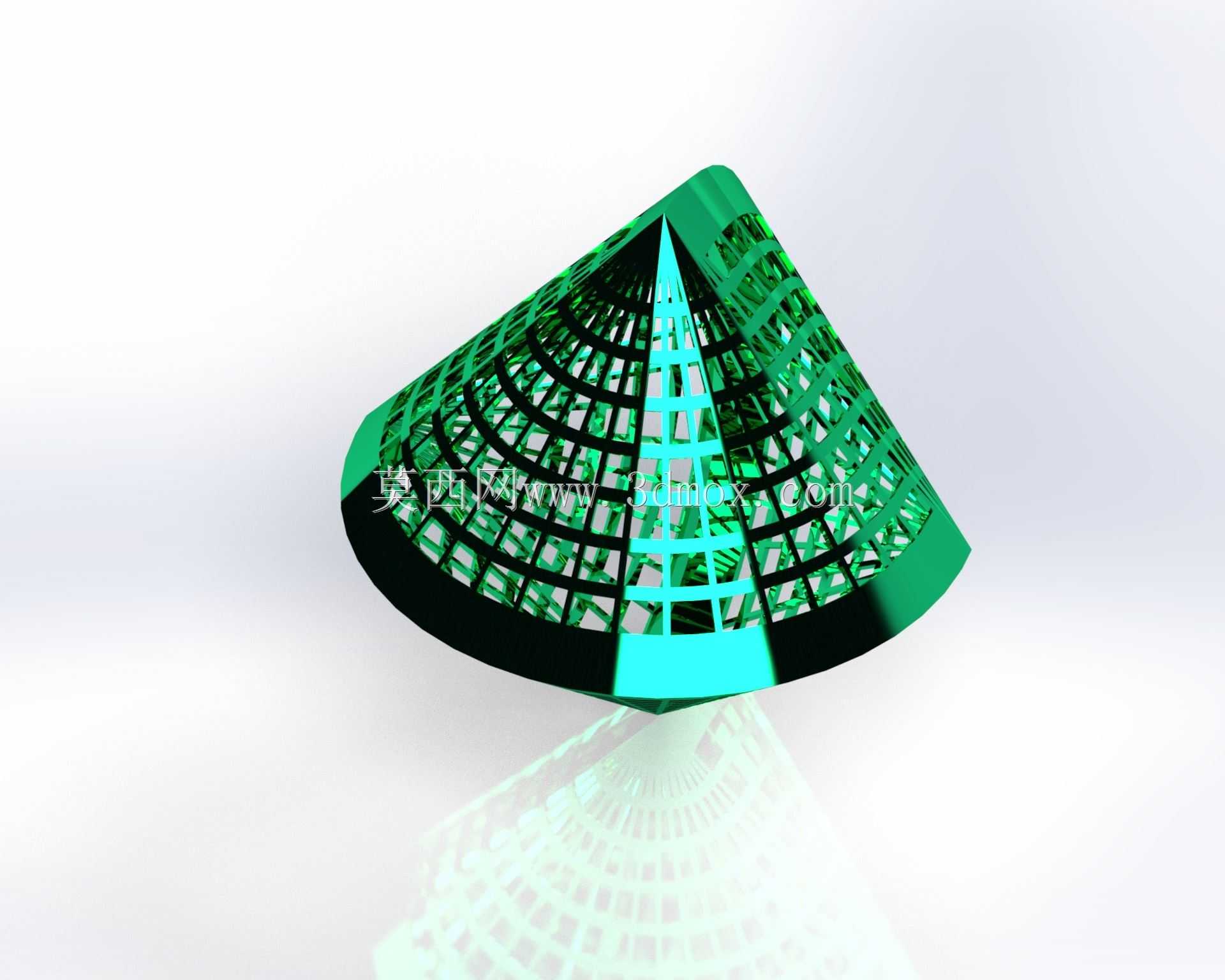

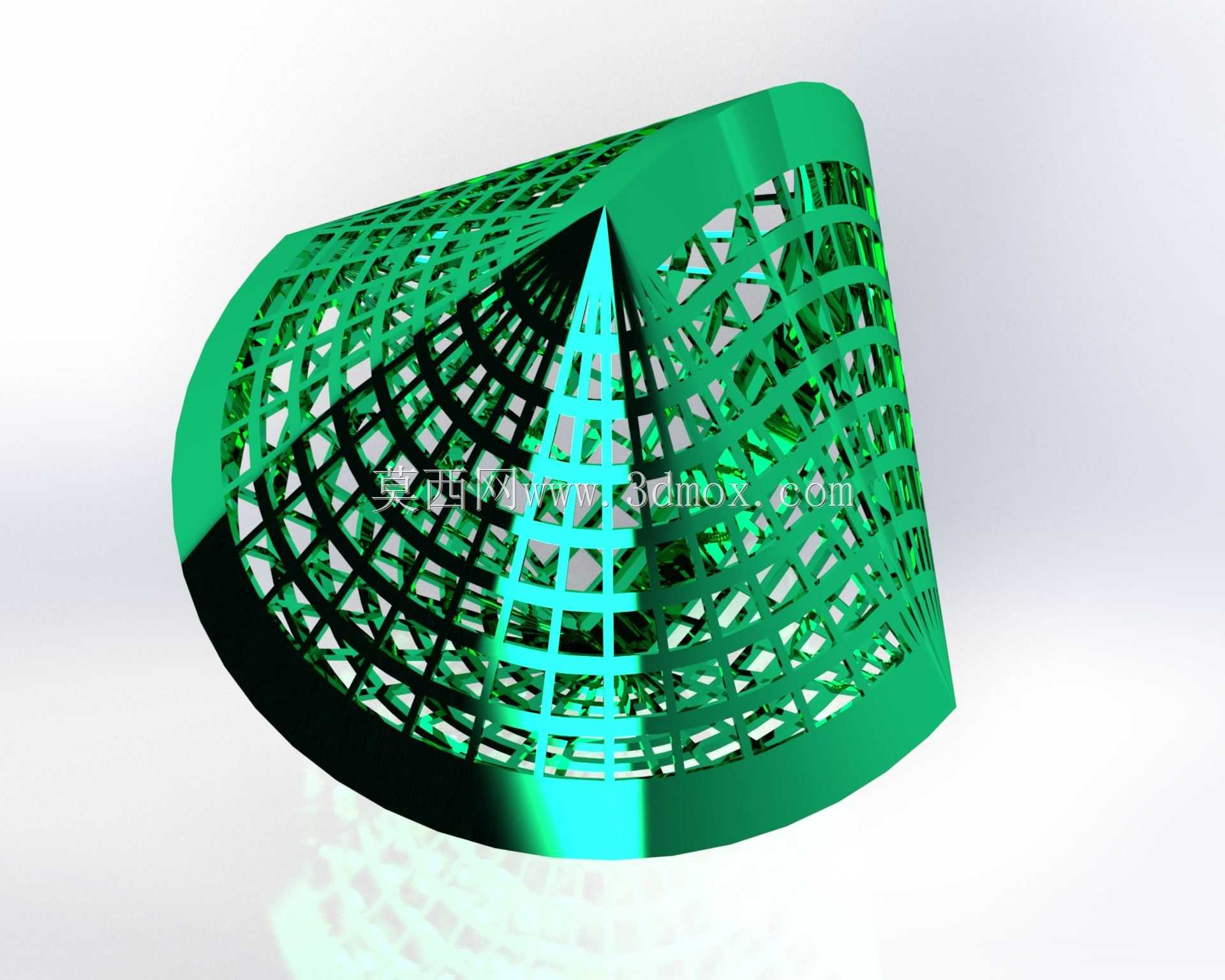

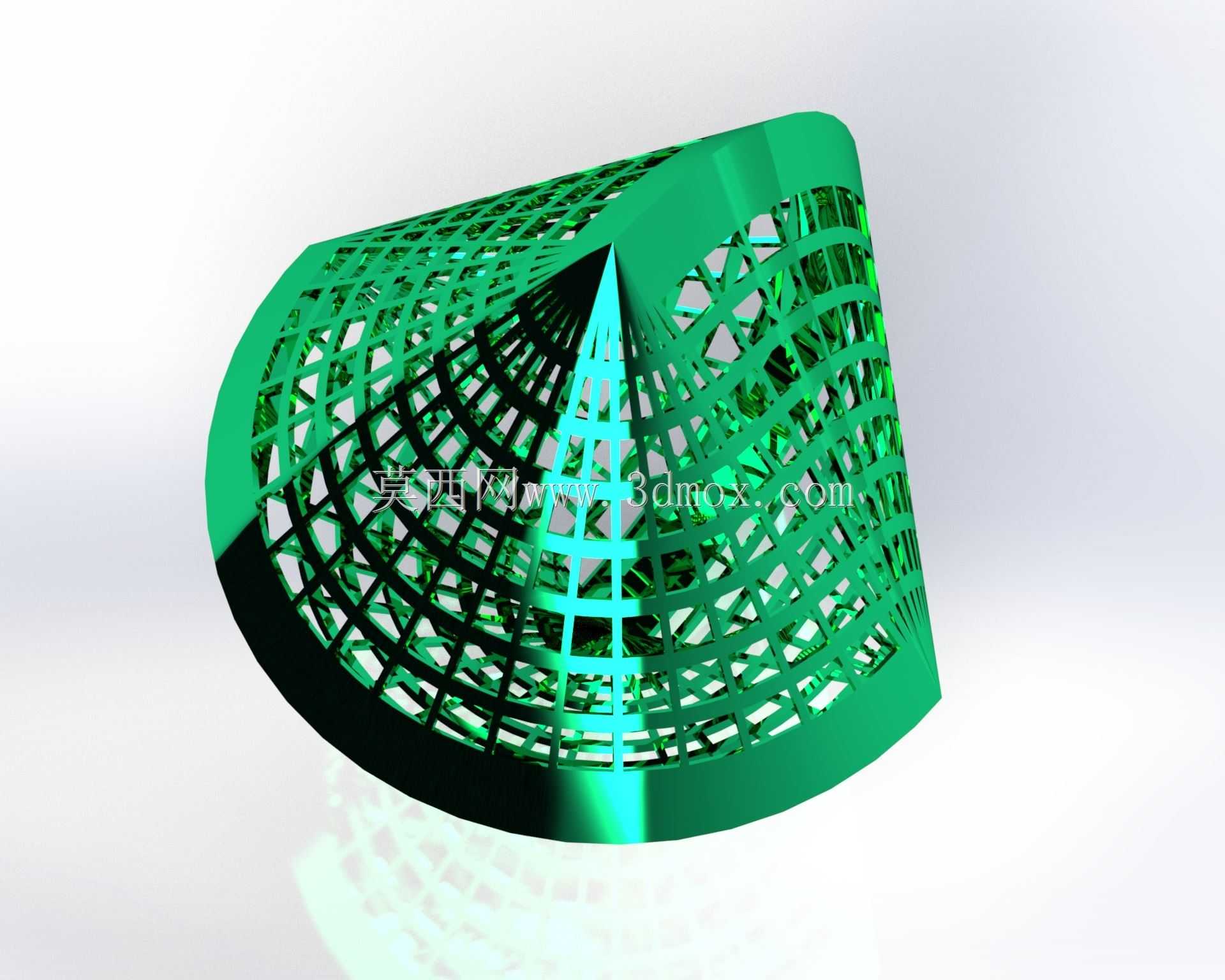

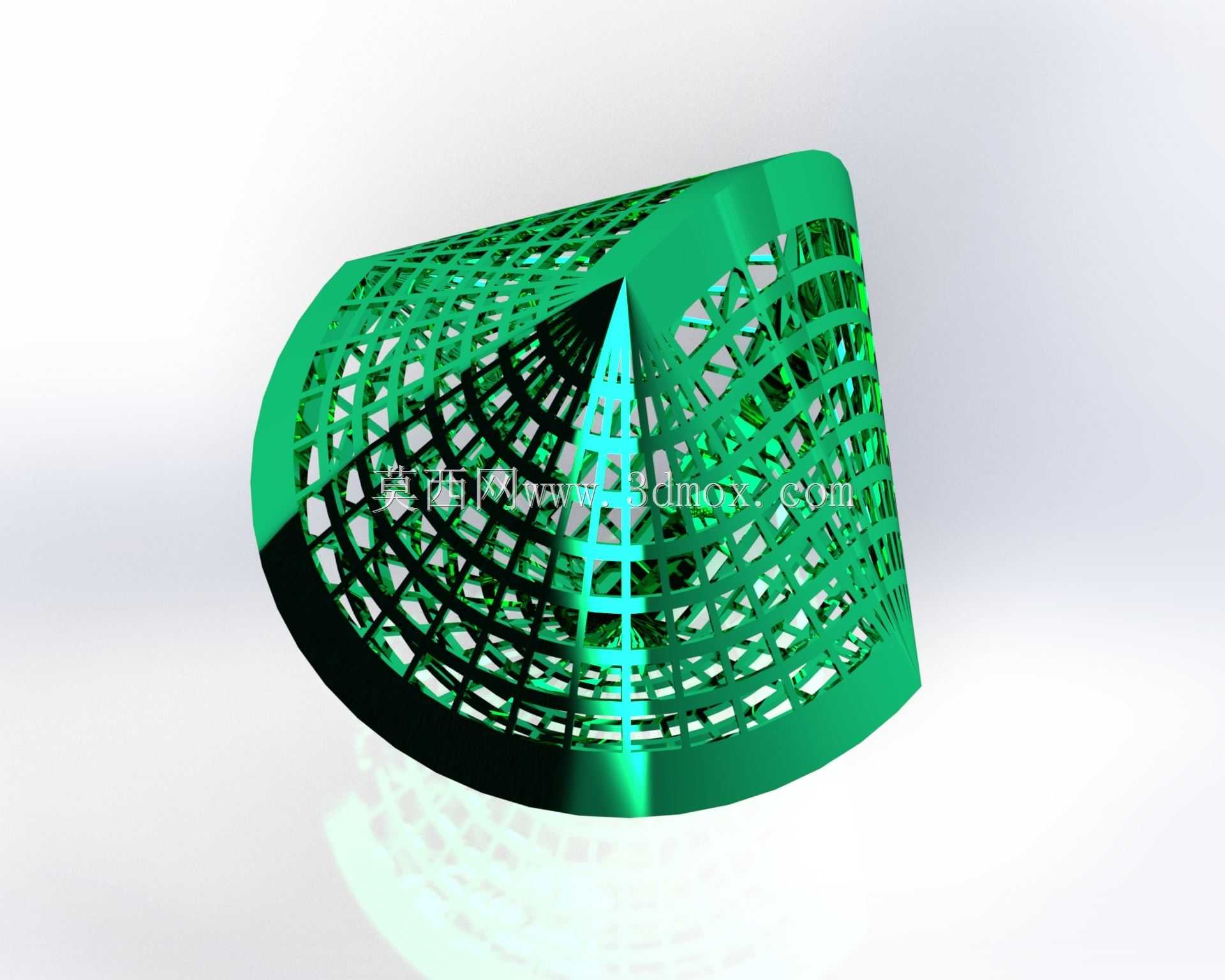

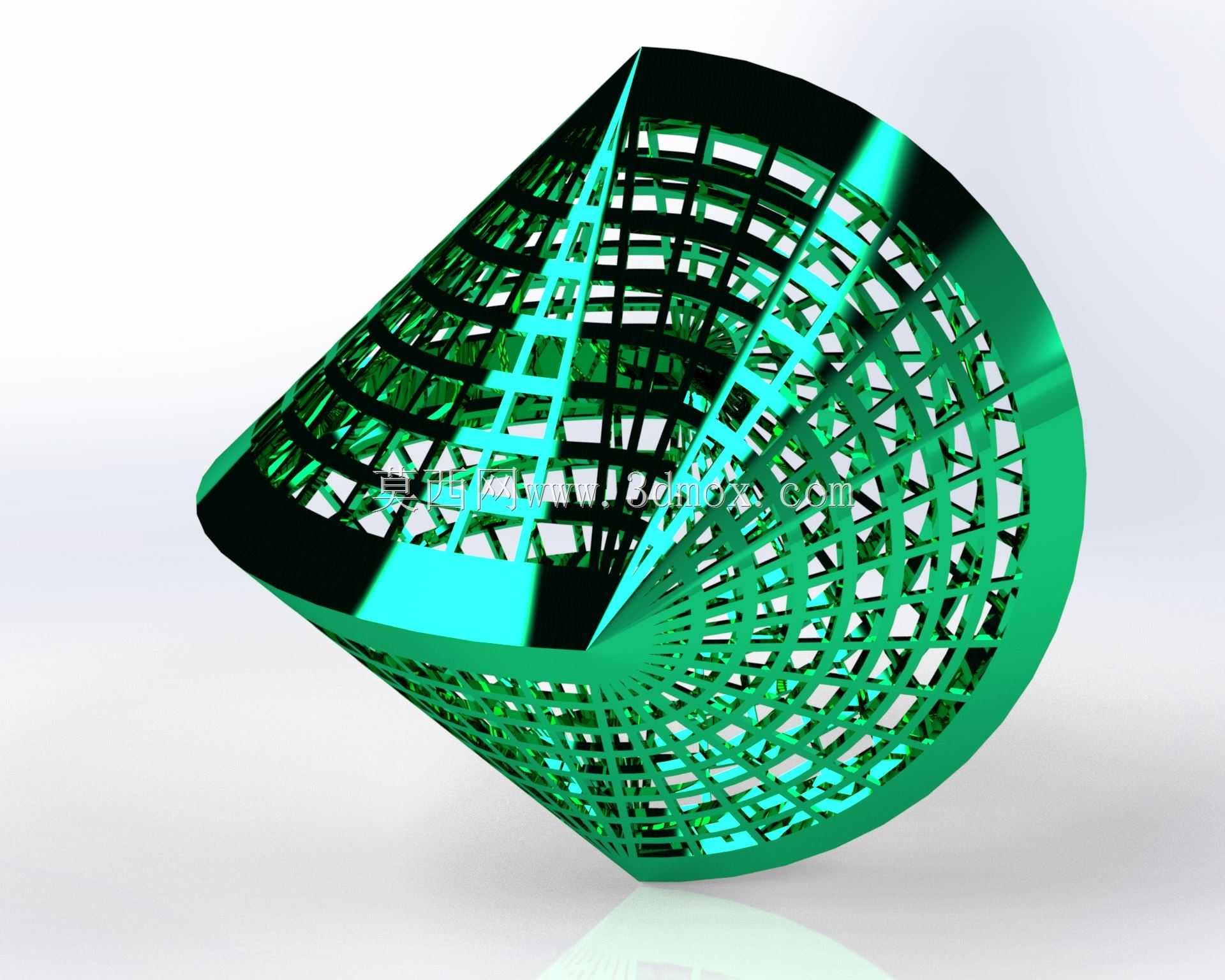

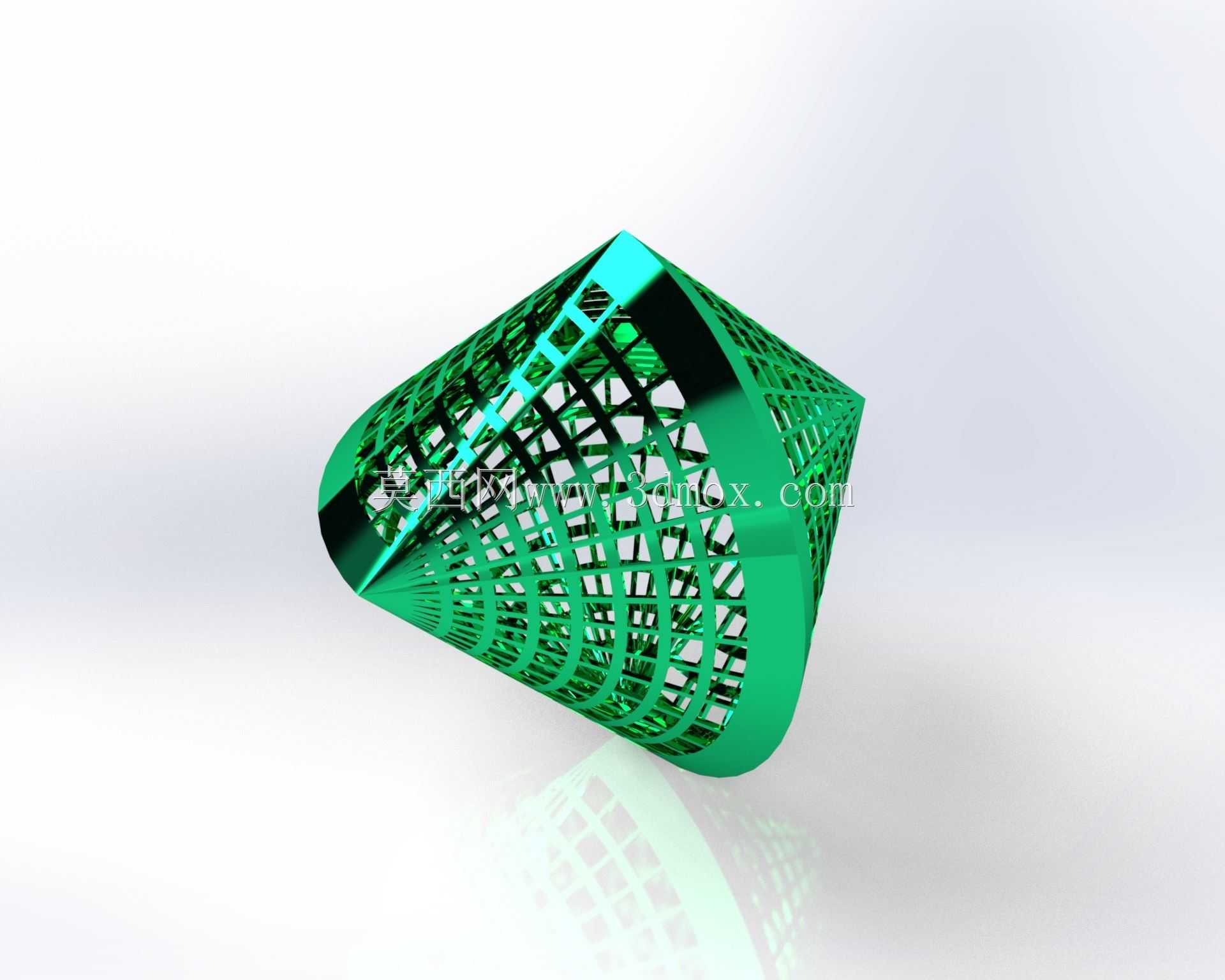

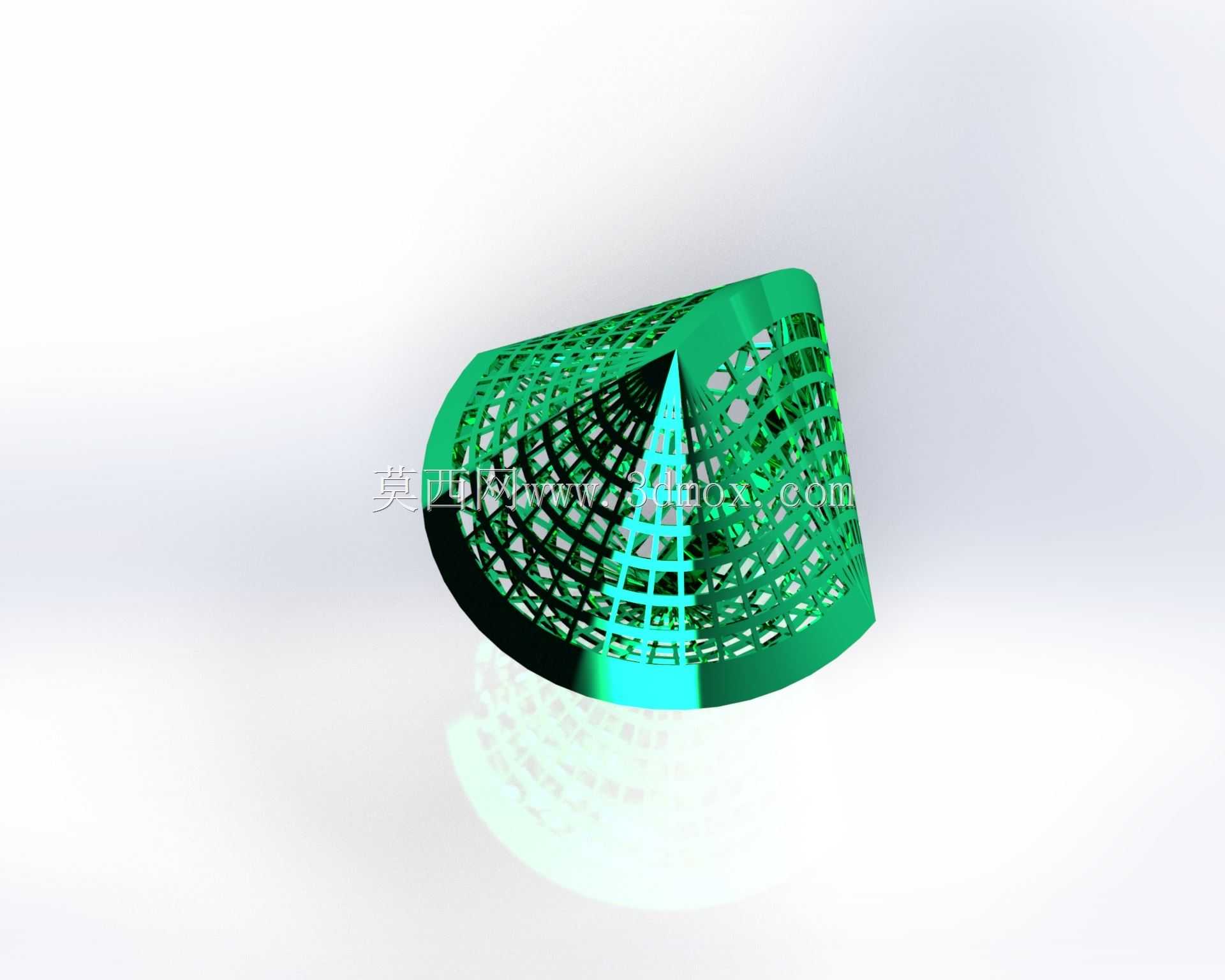

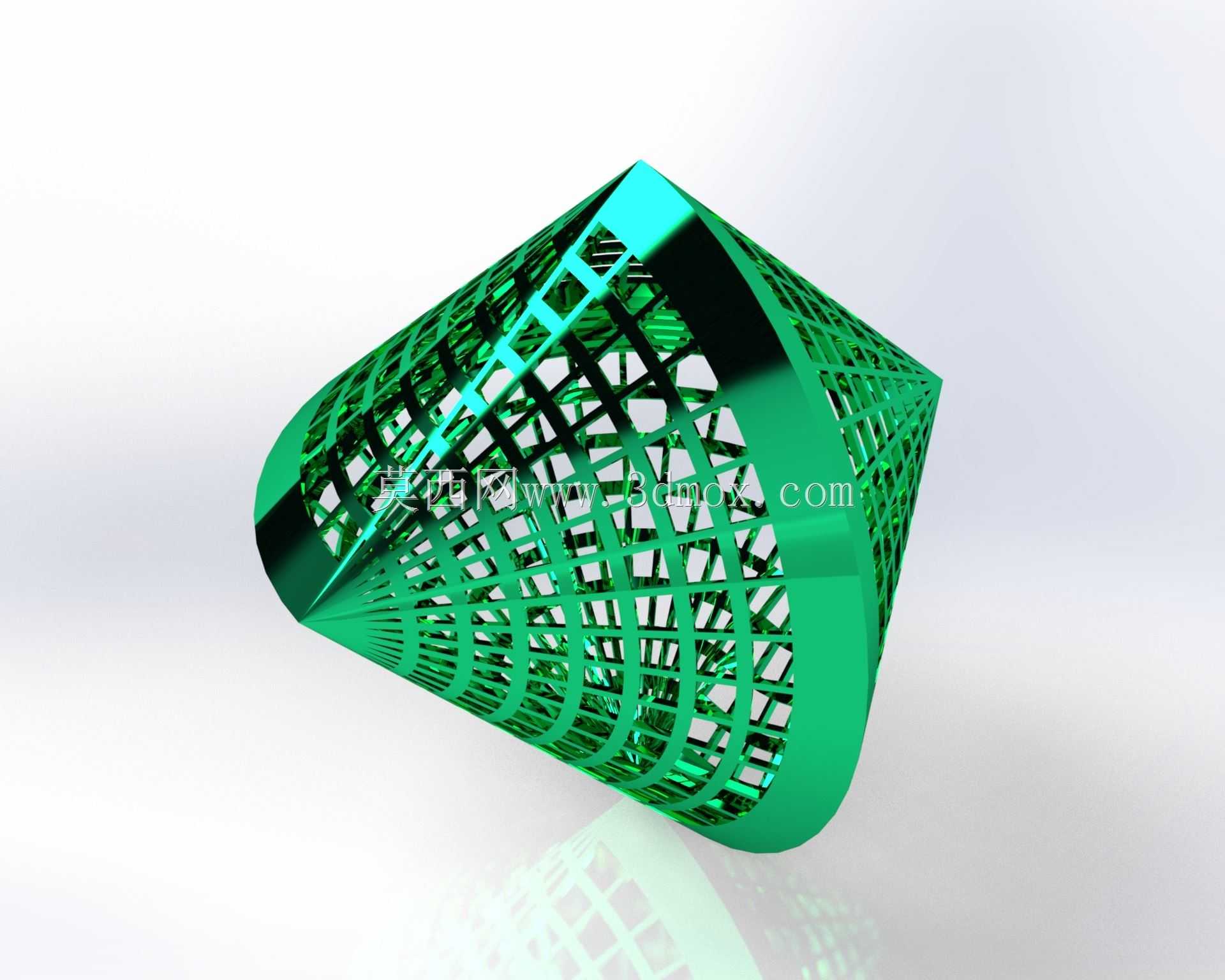

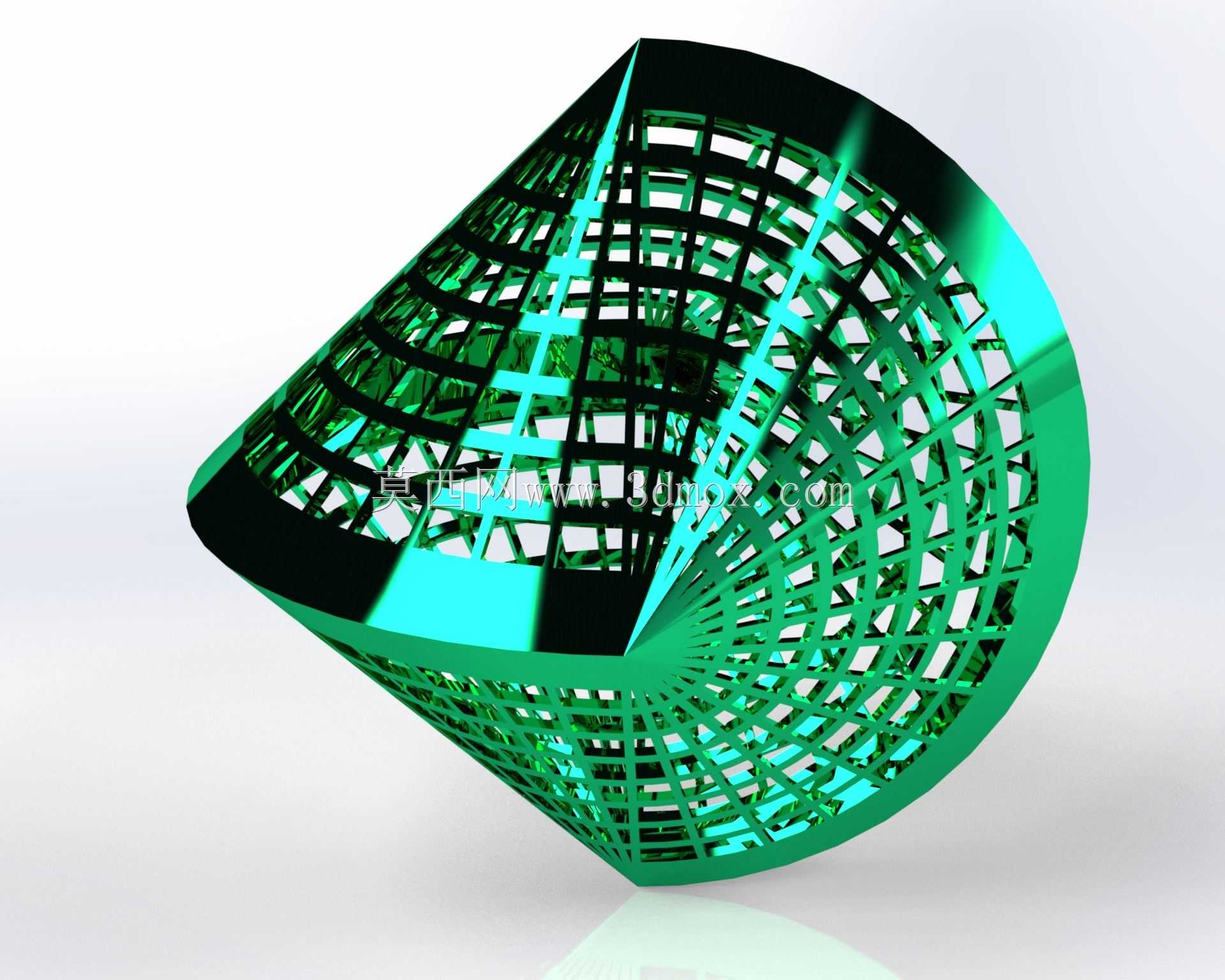

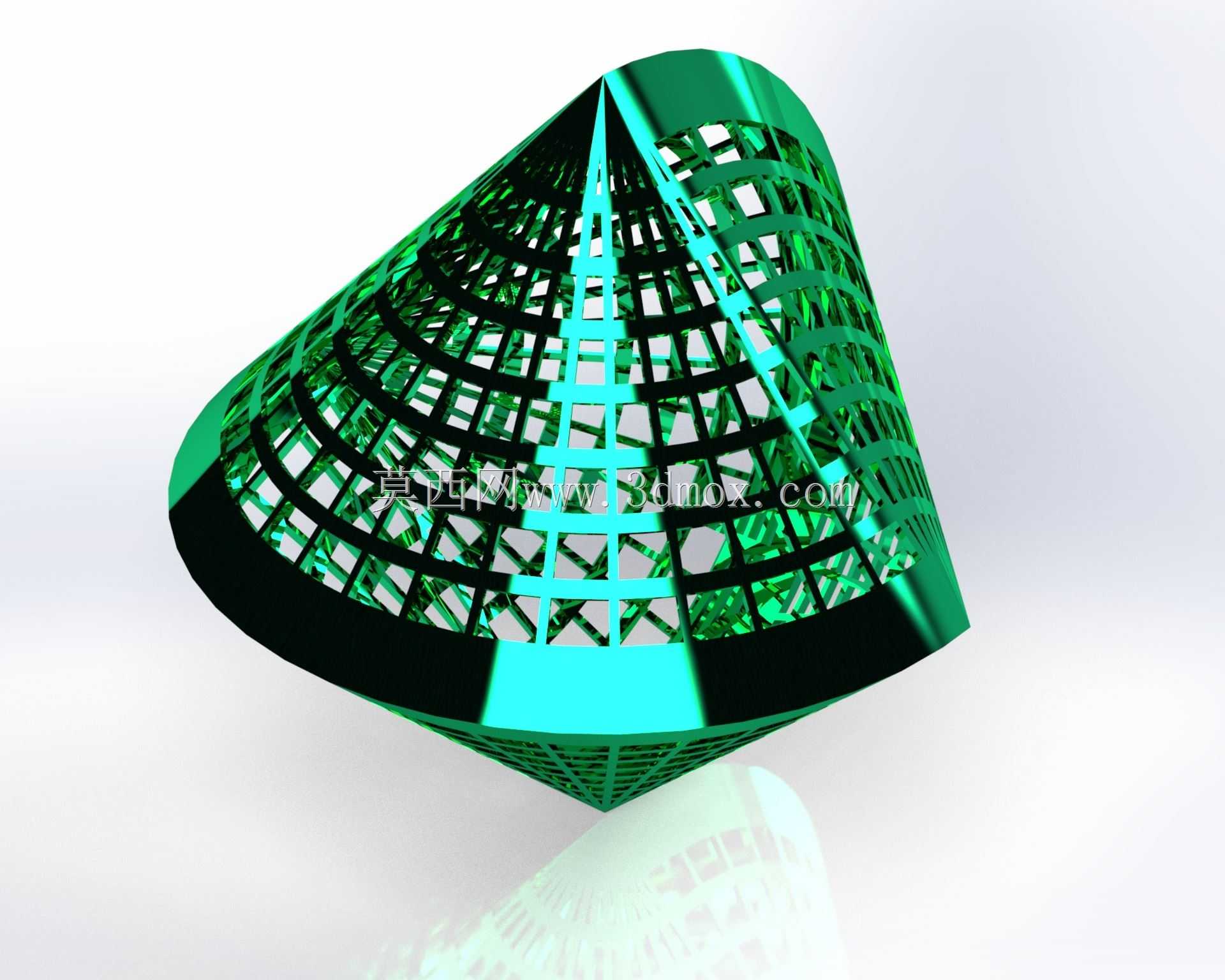

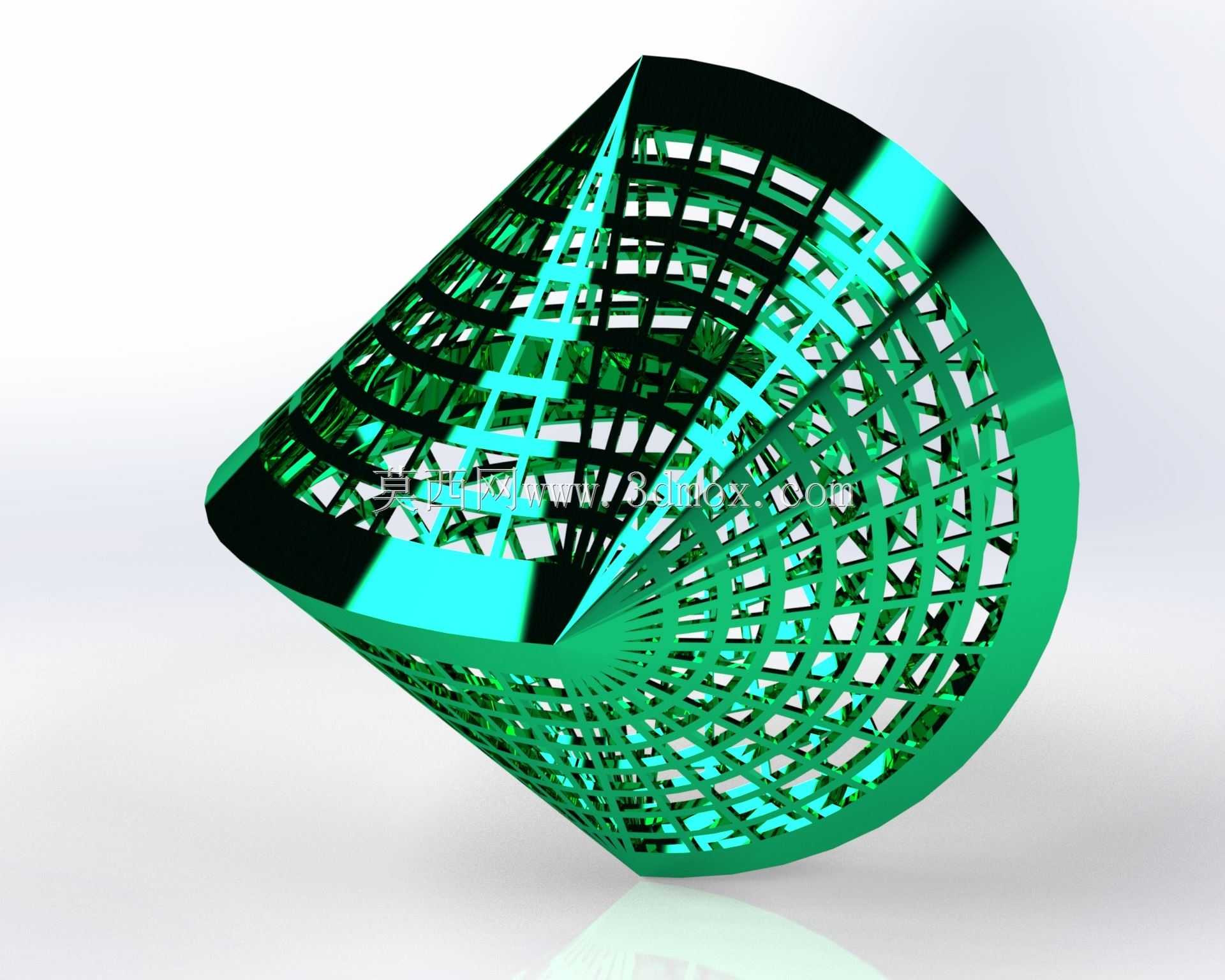

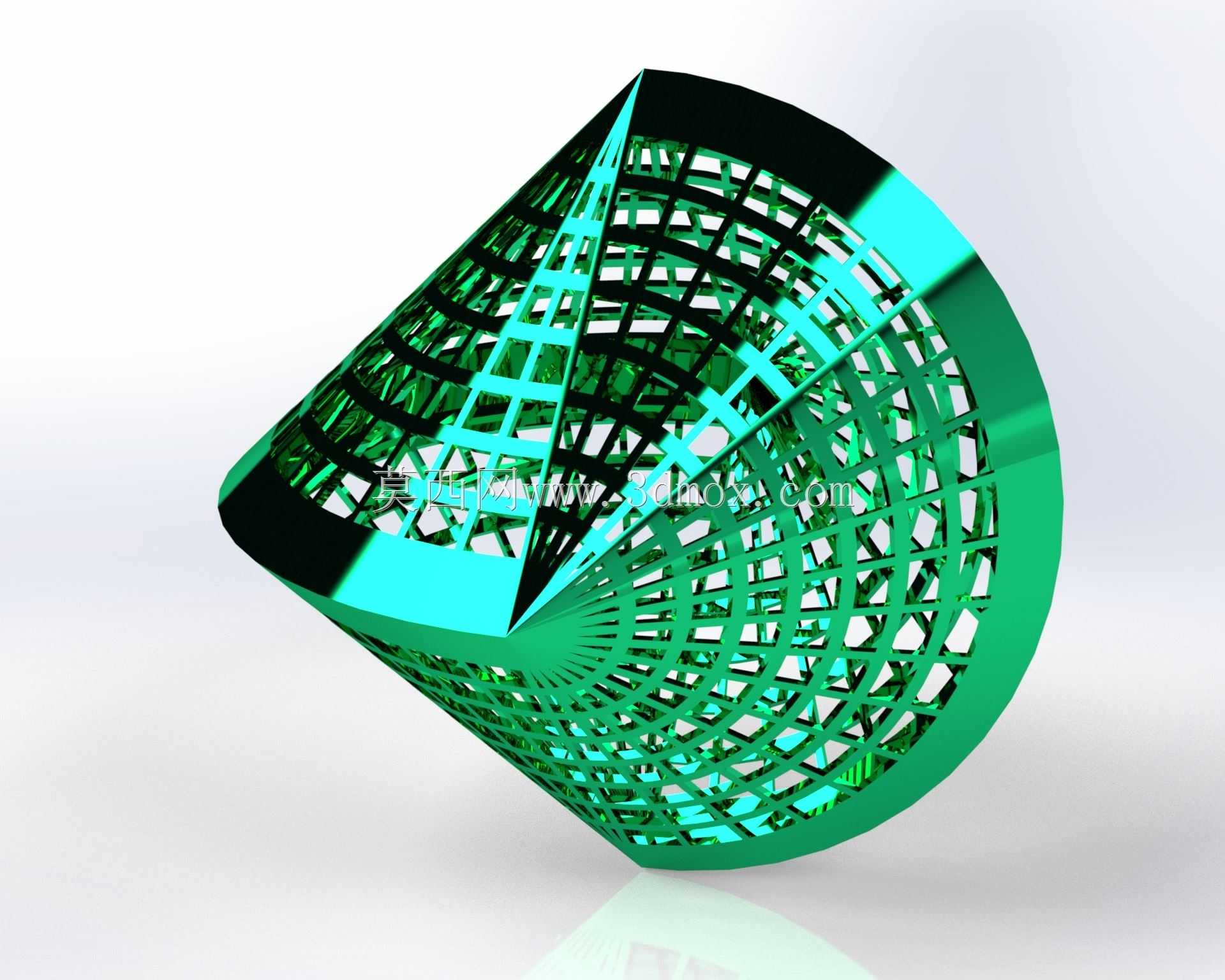

镂空网格锥形曲面立体结构件

　　这类带连续渐变网格的锥面镂空构件，最早接触是在做流体整流段的配套整流栅方案时，当时需要在锥形扩压段内壁布置既不产生过大流阻、又能打散大尺度涡旋的支撑整流结构，常规的直肋式支撑会在肋后形成明显的尾迹涡，影响下游流场均匀度，而这种沿锥面母线与周向交错排布的网格肋结构，刚好能把大尺度的流动涡旋逐级切割成小尺度紊流，同时自身的镂空率能控制在70%以上，不会带来过高的沿程阻力损失。从结构受力角度看，这种沿曲面双向排布的肋条，相当于在锥壳表面构建了连续的双向加强筋网络，相比等厚度的实心锥壳，在相同的结构刚度要求下，整体重量能降低60%以上，对于有轻量化要求的航空航天进气道附件、高速流体管道内部构件来说，这种结构的重量优势非常明显。

　　设计这类结构的时候，首先要确定锥面的两个边界直径，以及锥段的轴向长度，这三个参数直接决定了整个构件的安装边界，通常这类构件是作为内嵌件安装在锥形管道或者设备腔体内部，所以外锥面的尺寸公差需要控制在h7级别，避免安装时出现卡滞或者间隙过大导致的旁流问题。肋条的宽度与厚度需要根据实际承压需求计算，常规的常压流体工况下，肋条厚度取2-3mm即可满足结构强度要求，如果是带压工况，需要根据工作压力对肋条做屈曲校核，避免网格肋在径向压力作用下发生失稳变形。网格的排布逻辑上，周向的肋条要沿锥面的圆周方向做等角度分布，轴向的肋条要沿锥面的母线方向做等间距排布，两者的交接位置要做圆角过渡，避免应力集中，尤其是在承受交变载荷或者振动工况的场景下，交接位置的圆角半径不能小于肋条厚度的0.5倍，否则很容易在长期振动下出现疲劳裂纹。

　　除了流体整流的应用场景，这类结构也常被用作设备的通风防护罩，比如安装在设备的锥形进风口位置，既可以阻挡大尺寸的异物进入设备内部，又能保证足够的通风通流面积，相比平面的防护罩，锥形的结构可以在相同的安装口径下获得更大的通流面积，降低进风阻力，同时锥面的造型也能引导气流更平顺地进入设备内部，减少进气噪声。还有部分文创展示、工业装饰场景也会用到这类结构，利用镂空网格的光影效果，配合表面的喷涂处理，作为设备的外观装饰件，这时候对肋条的表面粗糙度要求会更高，需要做抛光或者阳极氧化处理，避免毛刺影响外观质感。

　　建模过程中需要注意，锥面的曲面构建要保证连续光滑，不能出现曲面褶皱，否则后续阵列肋条的时候会出现肋条错位或者交接位置不贴合的问题。周向肋条的阵列要以锥面的中心轴线为阵列基准，保证每一根周向肋条所在的平面都垂直于中心轴线，轴向肋条则要完全贴合锥面的母线方向，避免出现肋条突出锥面或者凹陷的问题。所有肋条的交接位置要做布尔合并，保证整个构件是一个连续的整体，避免出现分离的实体，影响后续的3D打印或者机加工工艺可行性。如果是采用3D打印工艺制作，需要注意肋条的最小打印厚度，不能低于所选打印工艺的最小成型尺寸，同时要考虑打印过程中的支撑添加，尽量把锥面的大端朝下摆放，减少悬空位置的支撑量，降低后处理的工作量。如果是采用金属机加工的方式制作，这类镂空结构通常会采用五轴联动加工中心来完成，加工时要注意肋条的让刀问题，尤其是细长肋条的加工，需要选择合适的刀具参数，避免切削力过大导致肋条变形。

　　在安装匹配方面，这类构件通常会在大端或者小端设计定位止口，止口的尺寸要和配套的安装位做公差配合，通常采用间隙配合，方便安装拆卸，同时可以在止口位置设计密封槽，安装密封圈来保证构件和安装位之间的密封，避免流体从间隙旁通。如果是作为承重构件使用，还需要在两端设计连接法兰，通过螺栓把构件和相邻的设备段连接起来，这时候法兰的厚度和螺栓孔的位置需要根据连接强度做校核，保证连接的可靠性。
