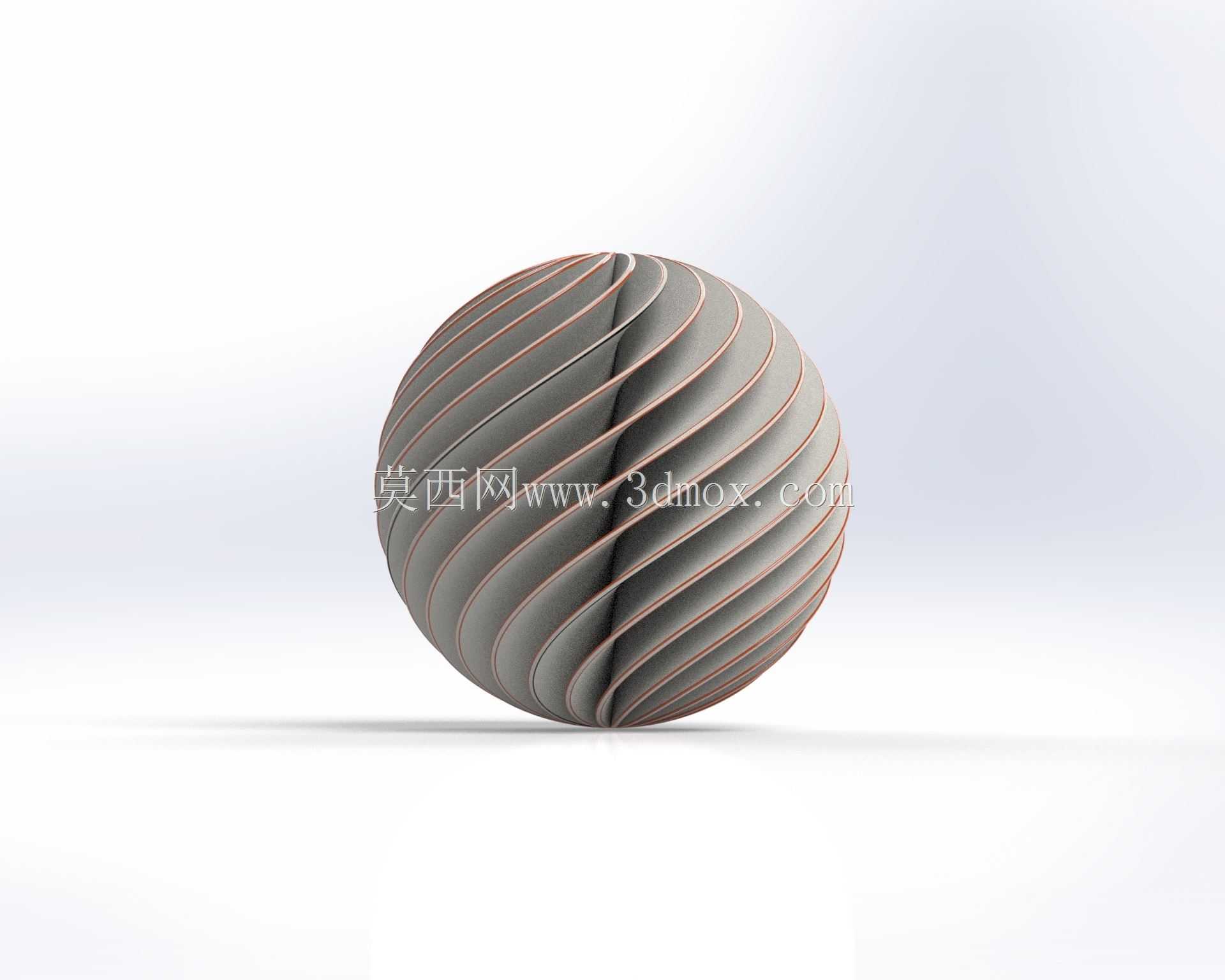

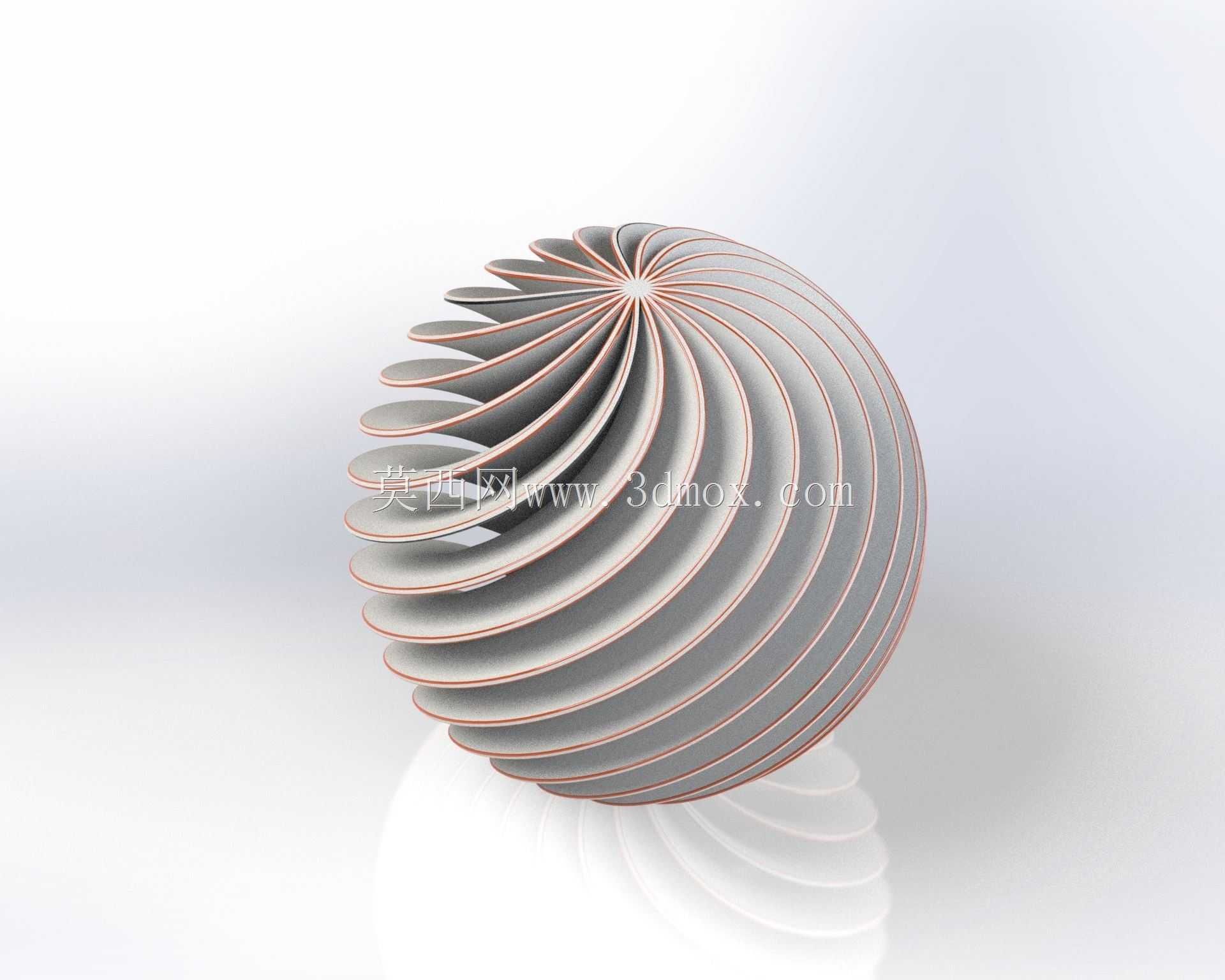

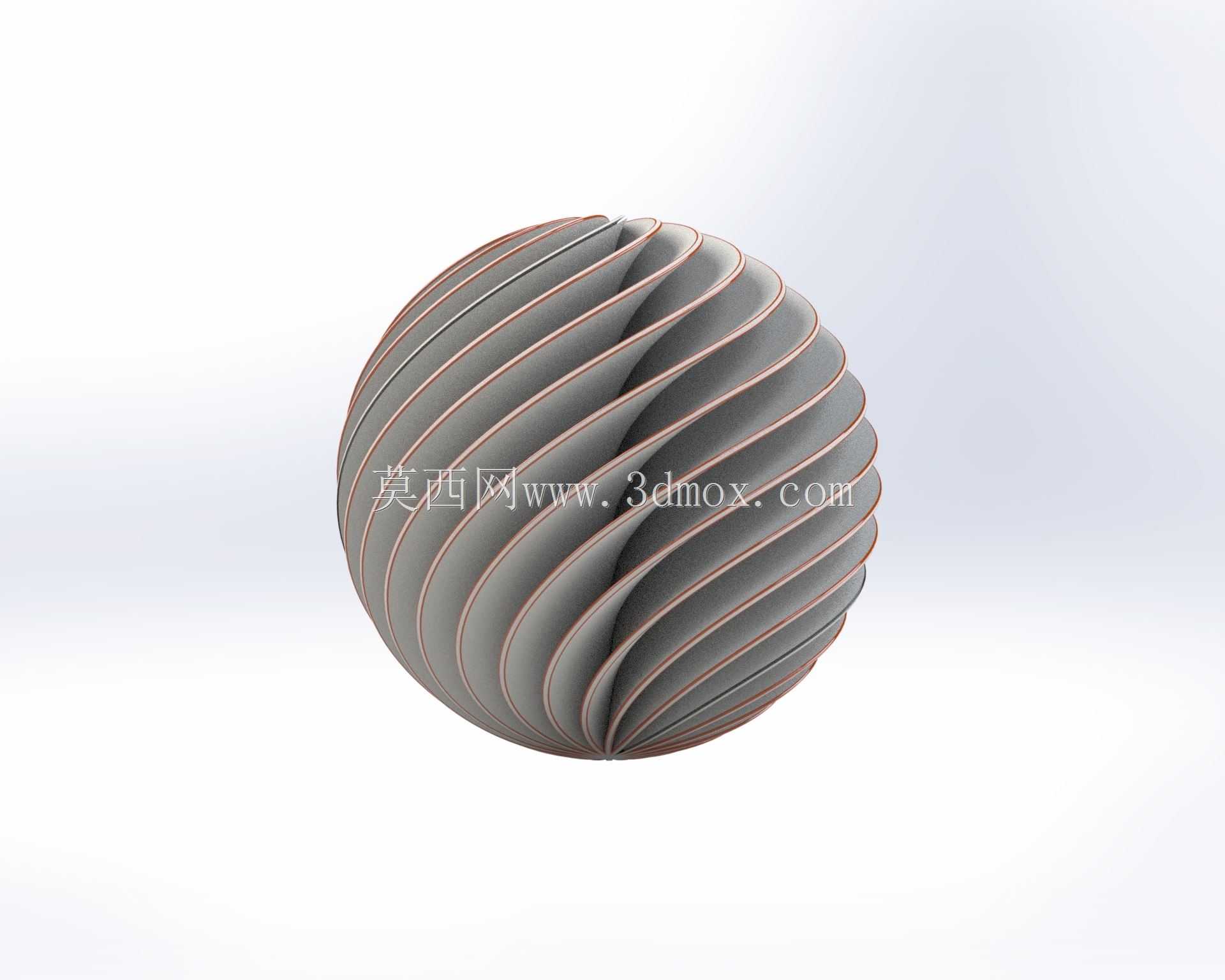

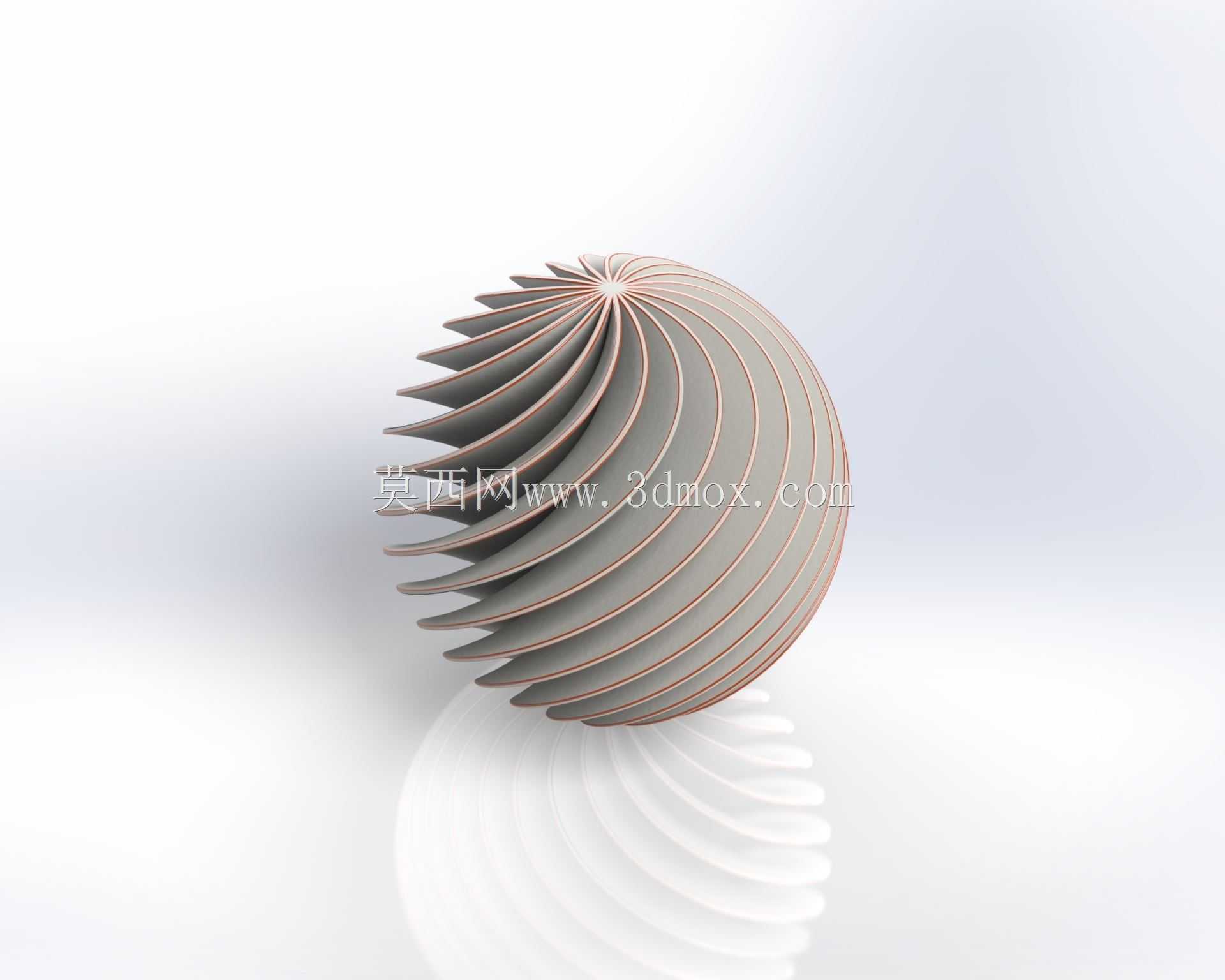

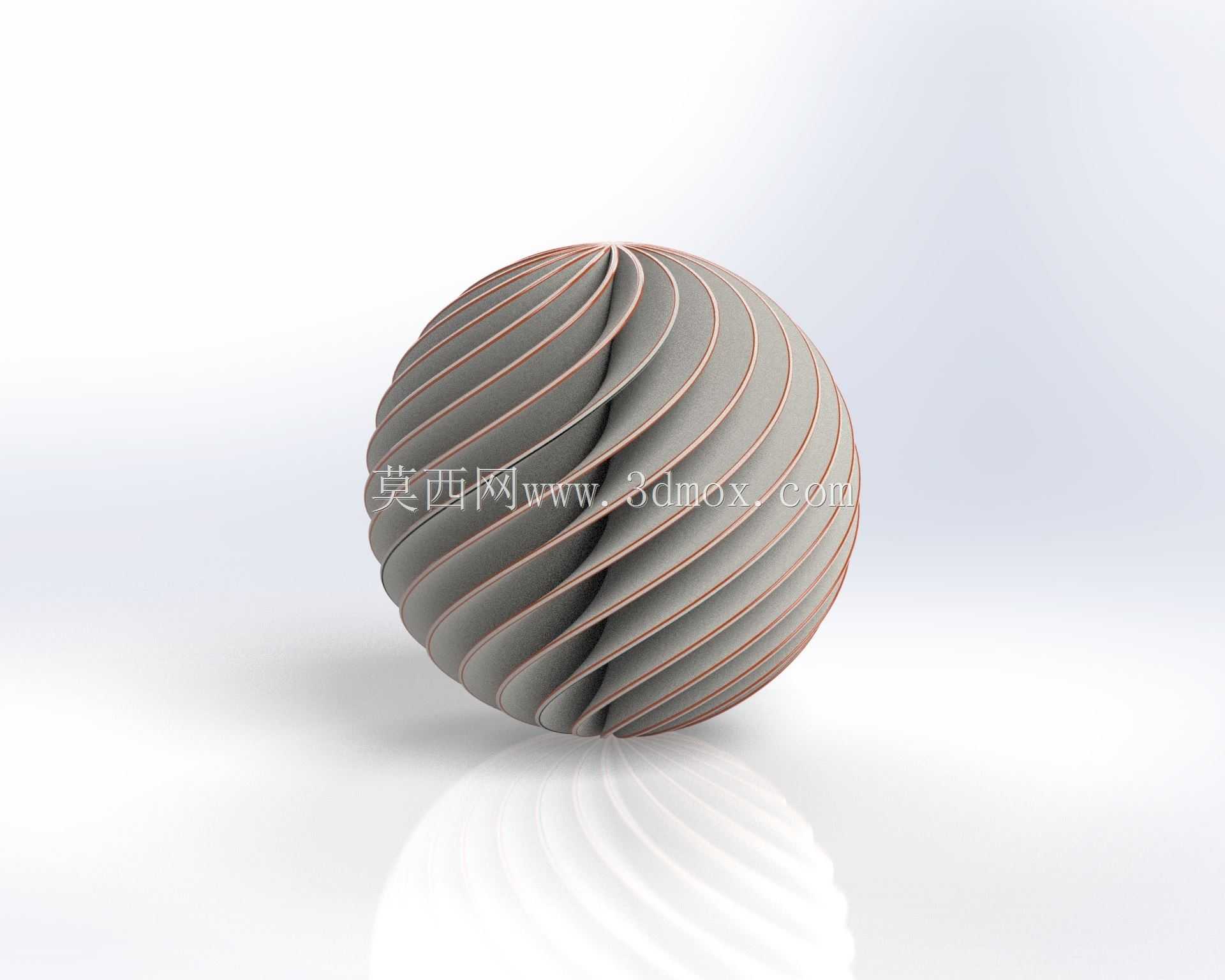

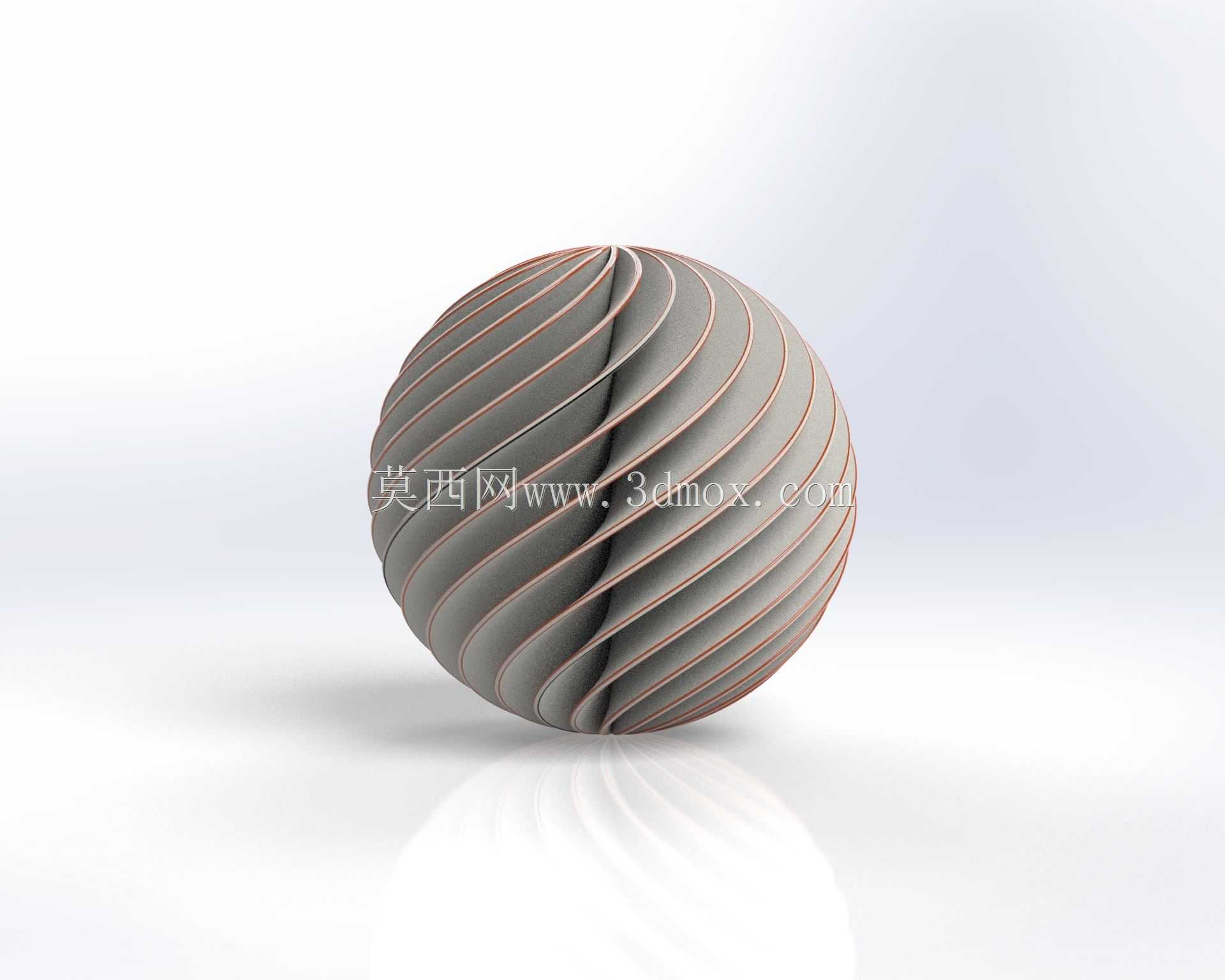

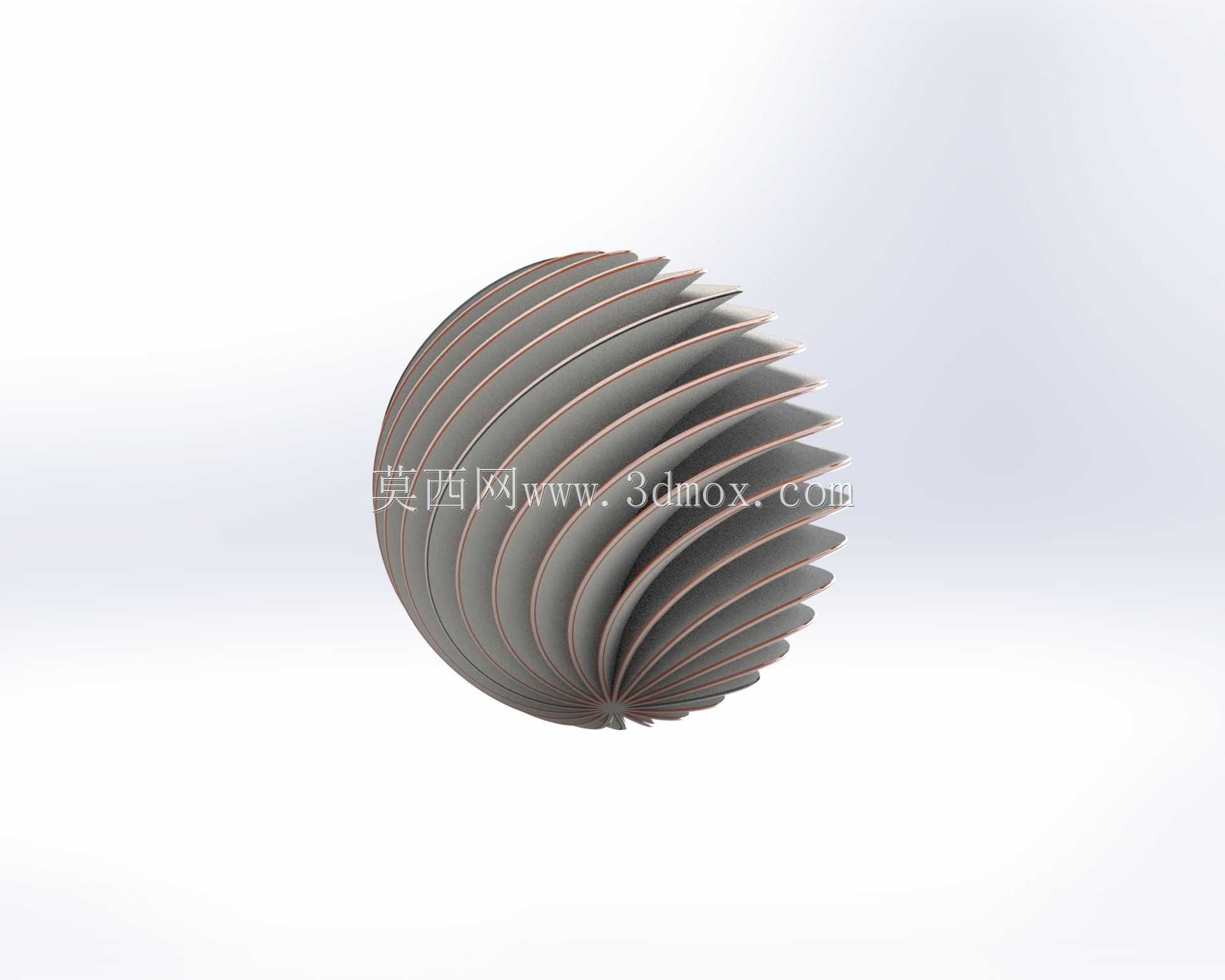

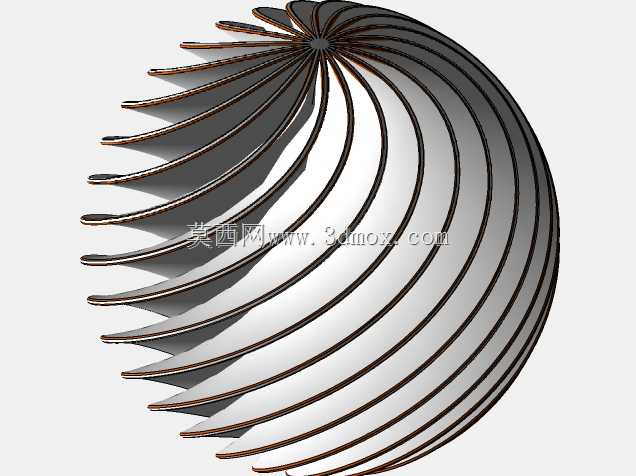

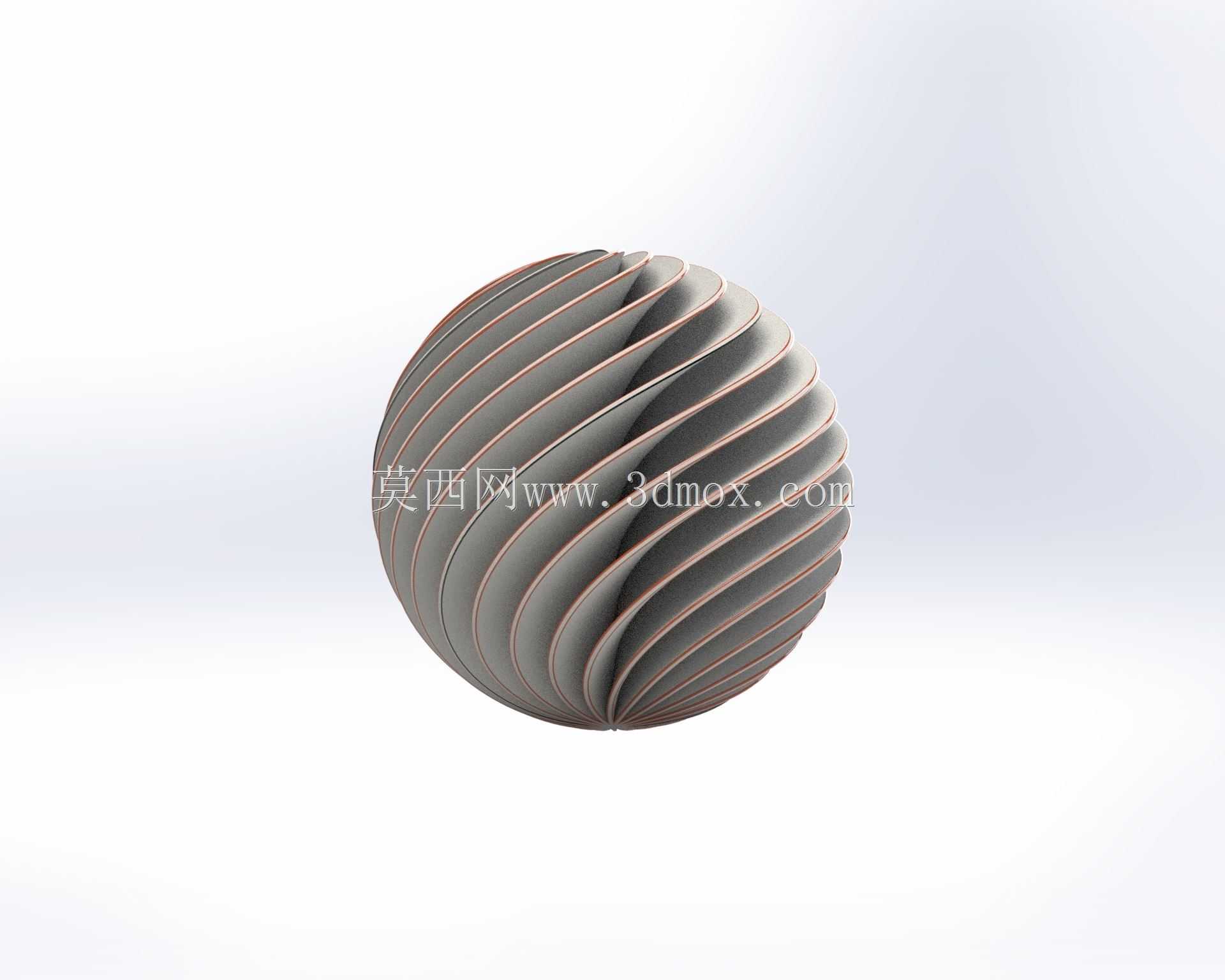

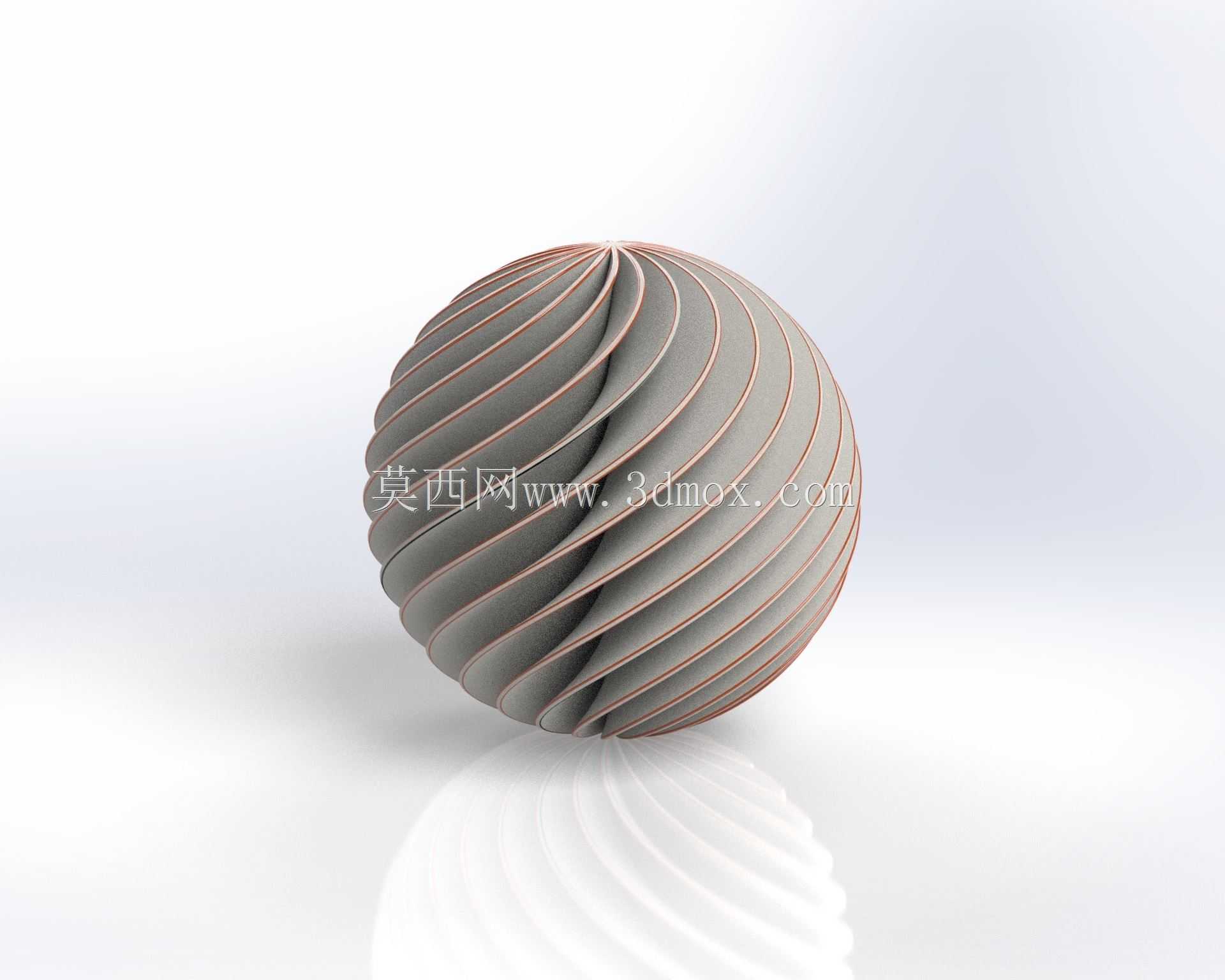

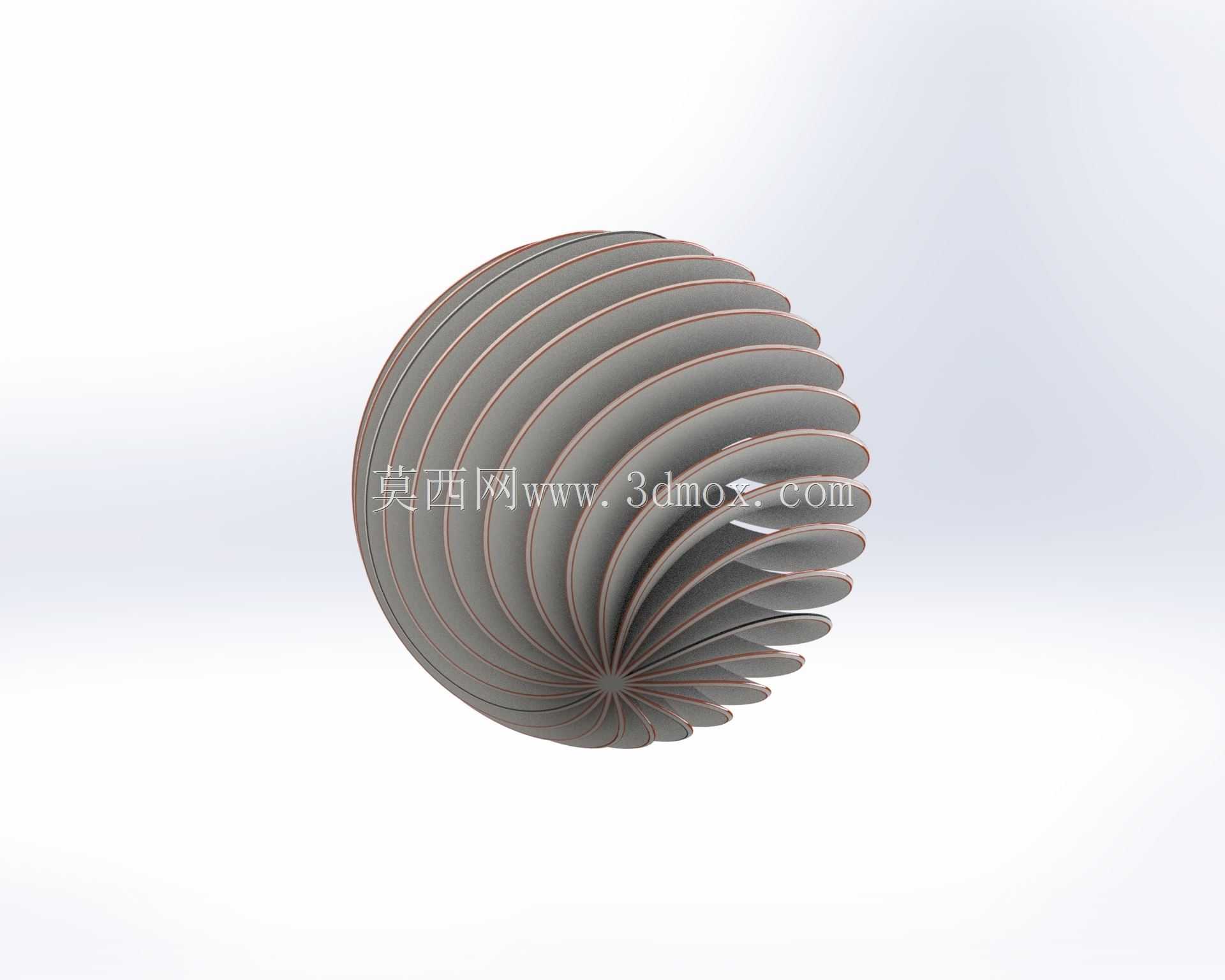

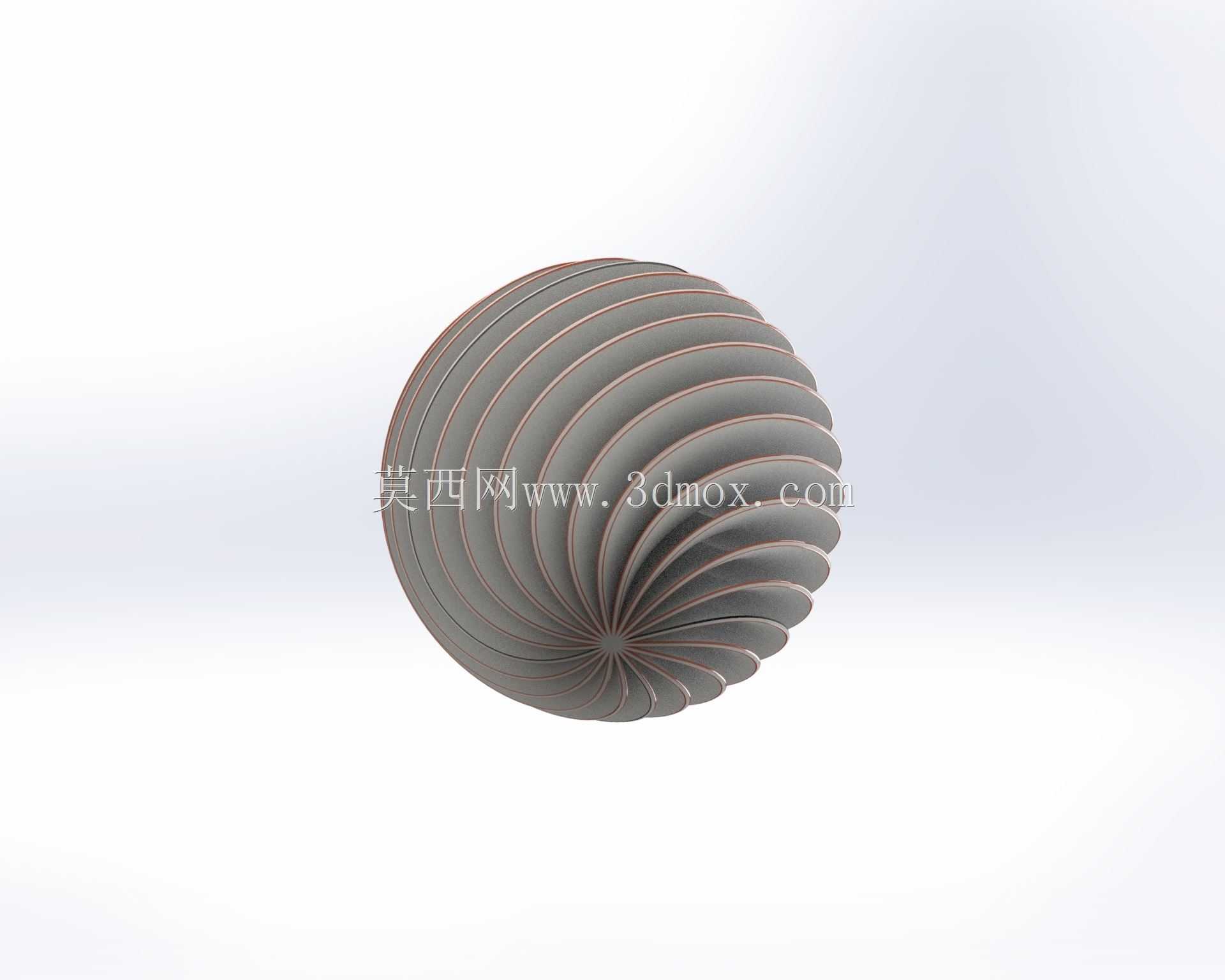

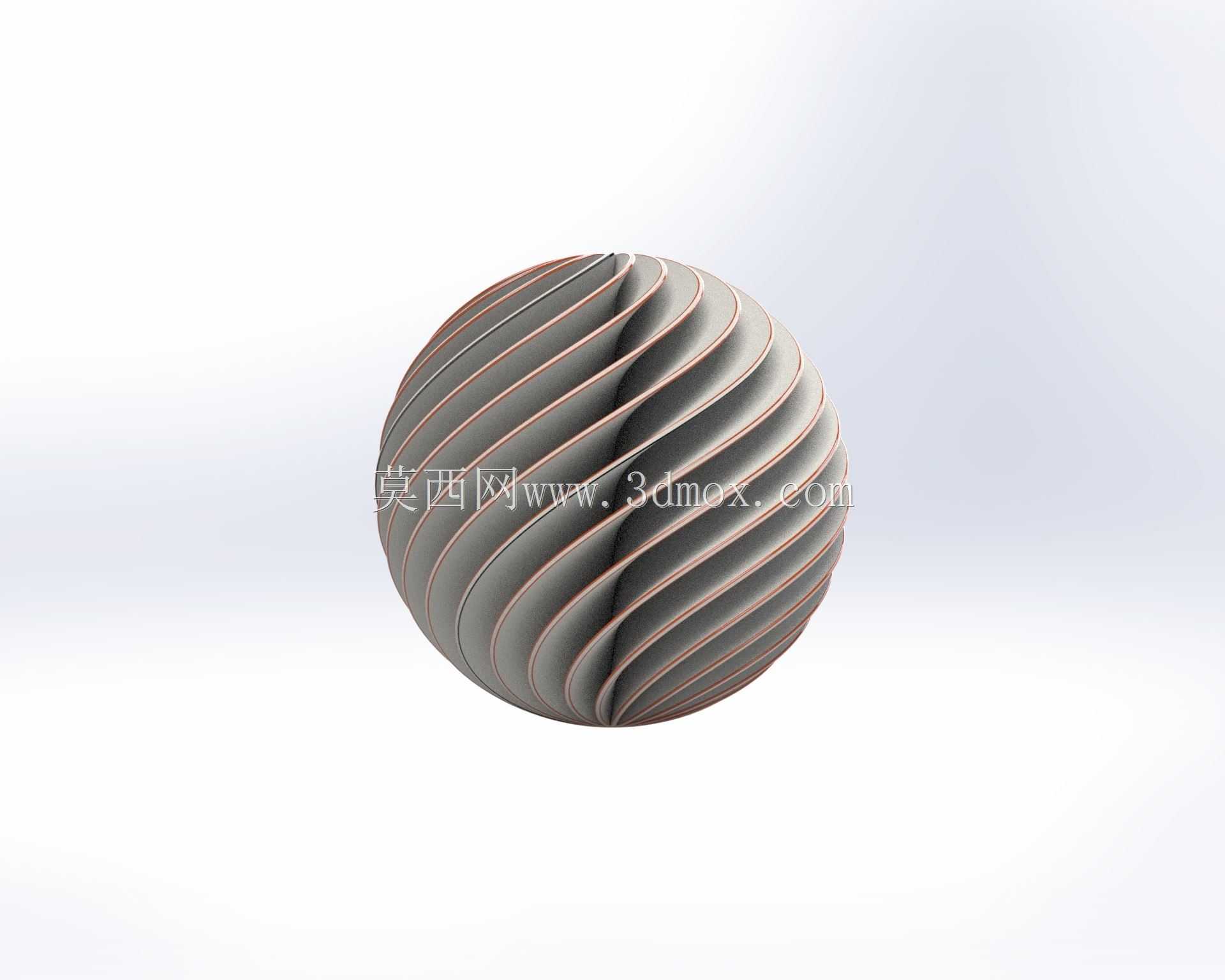

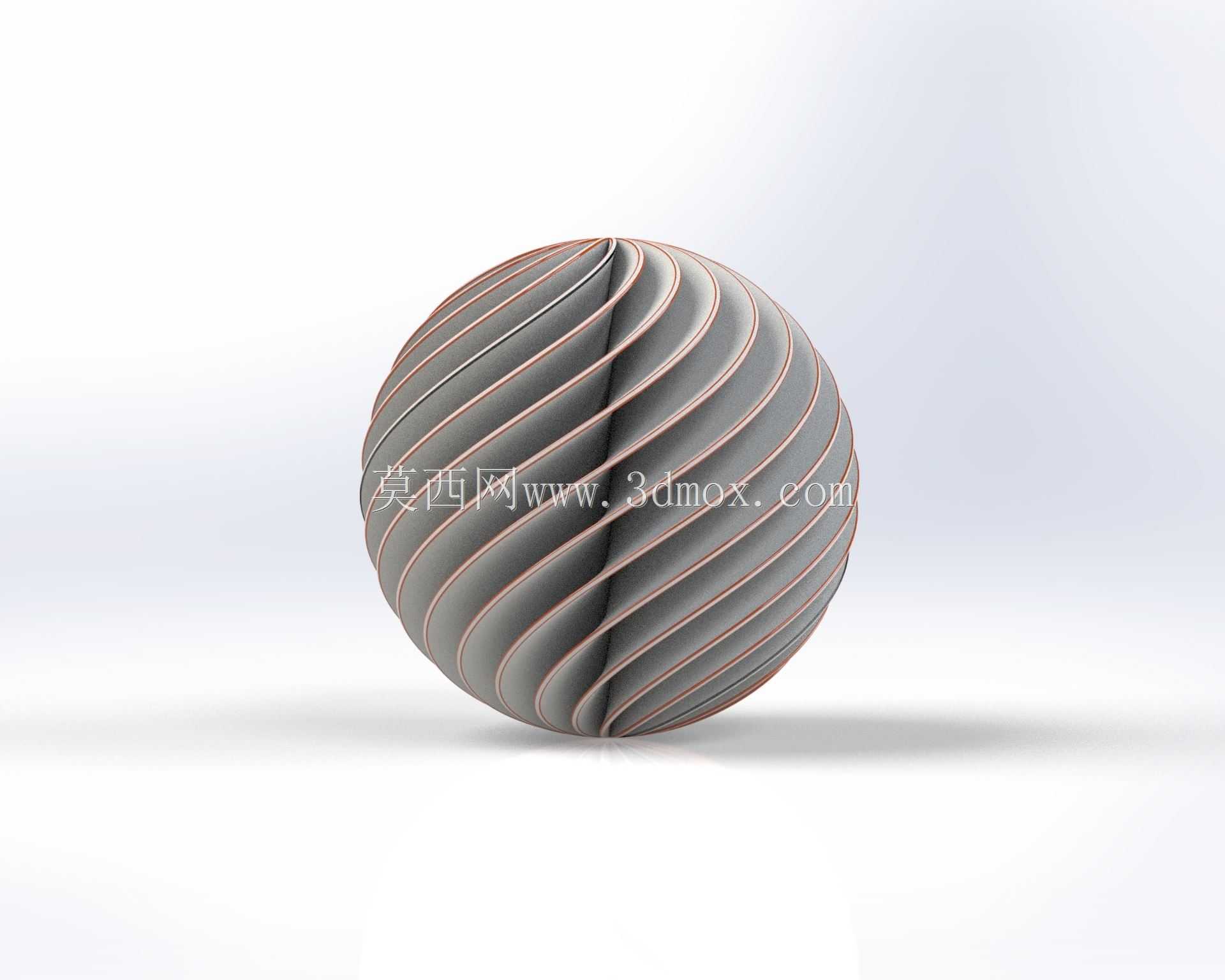

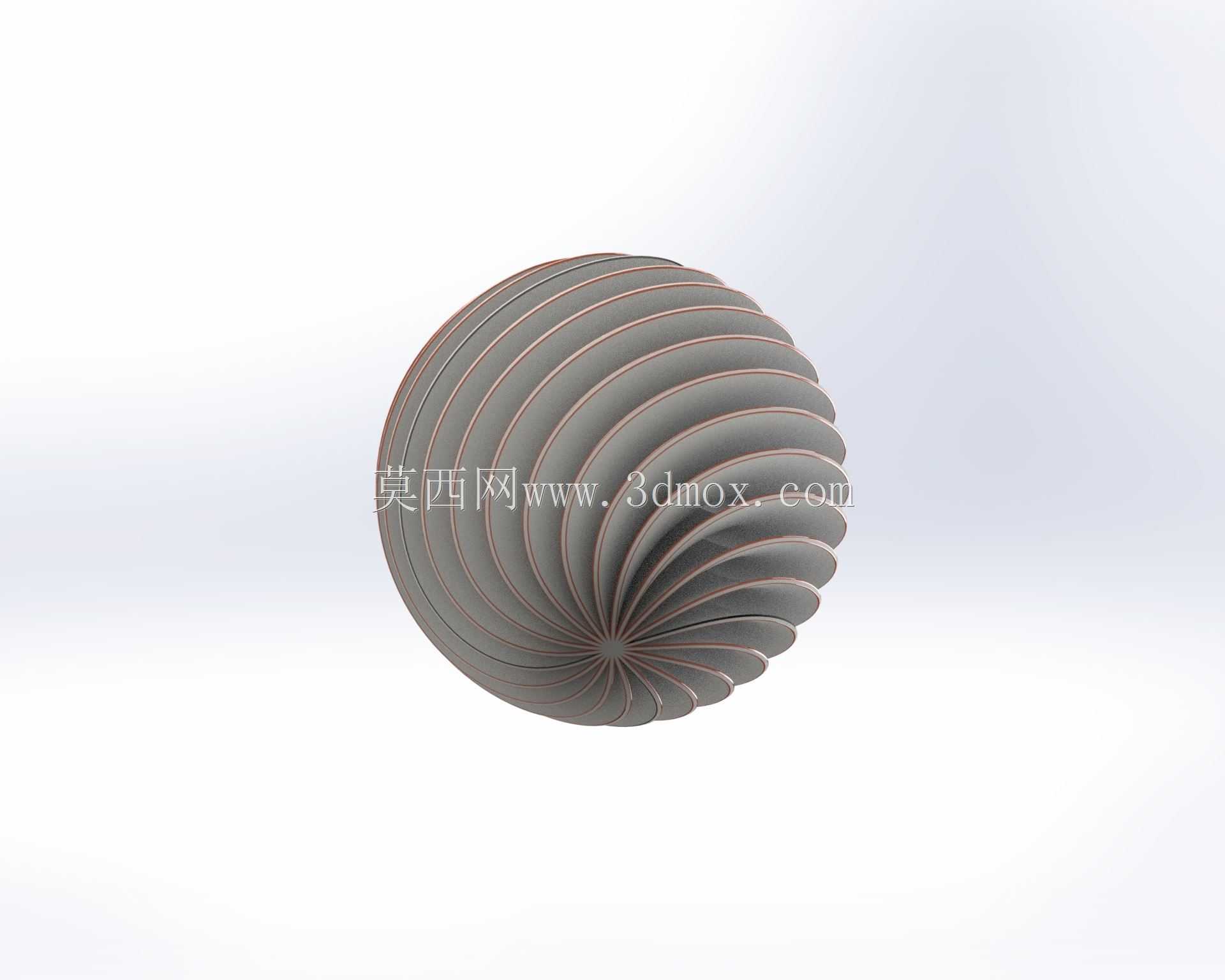

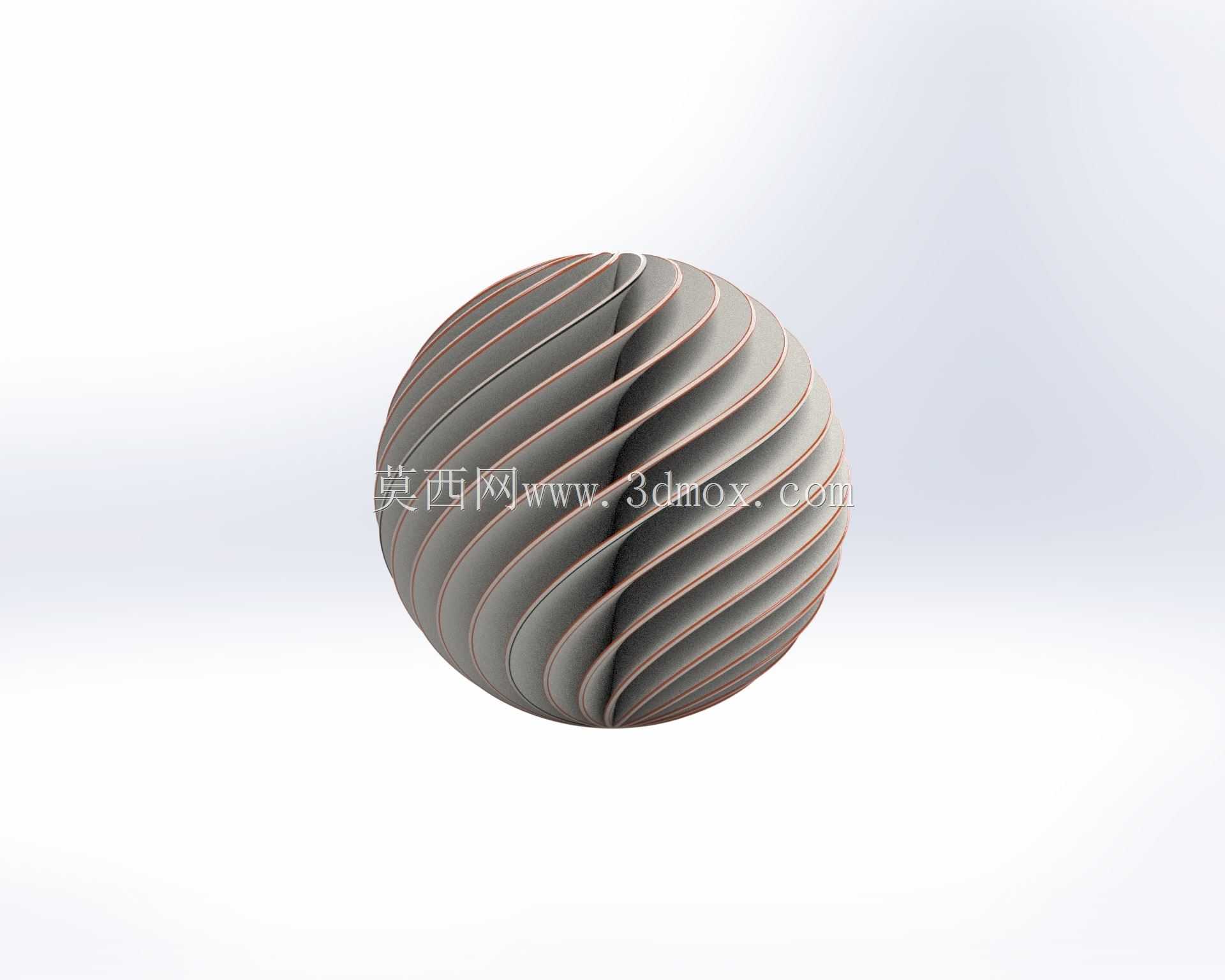

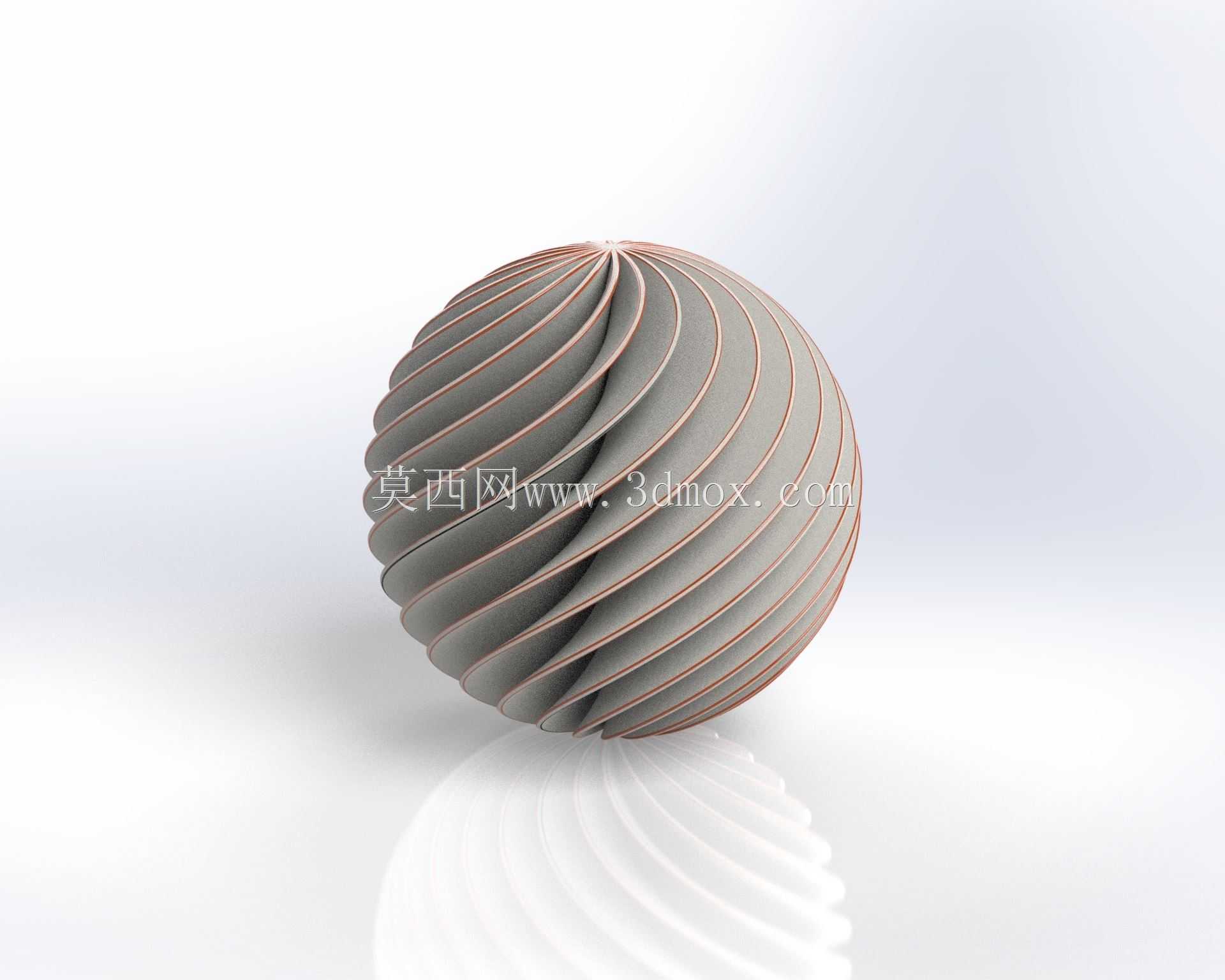

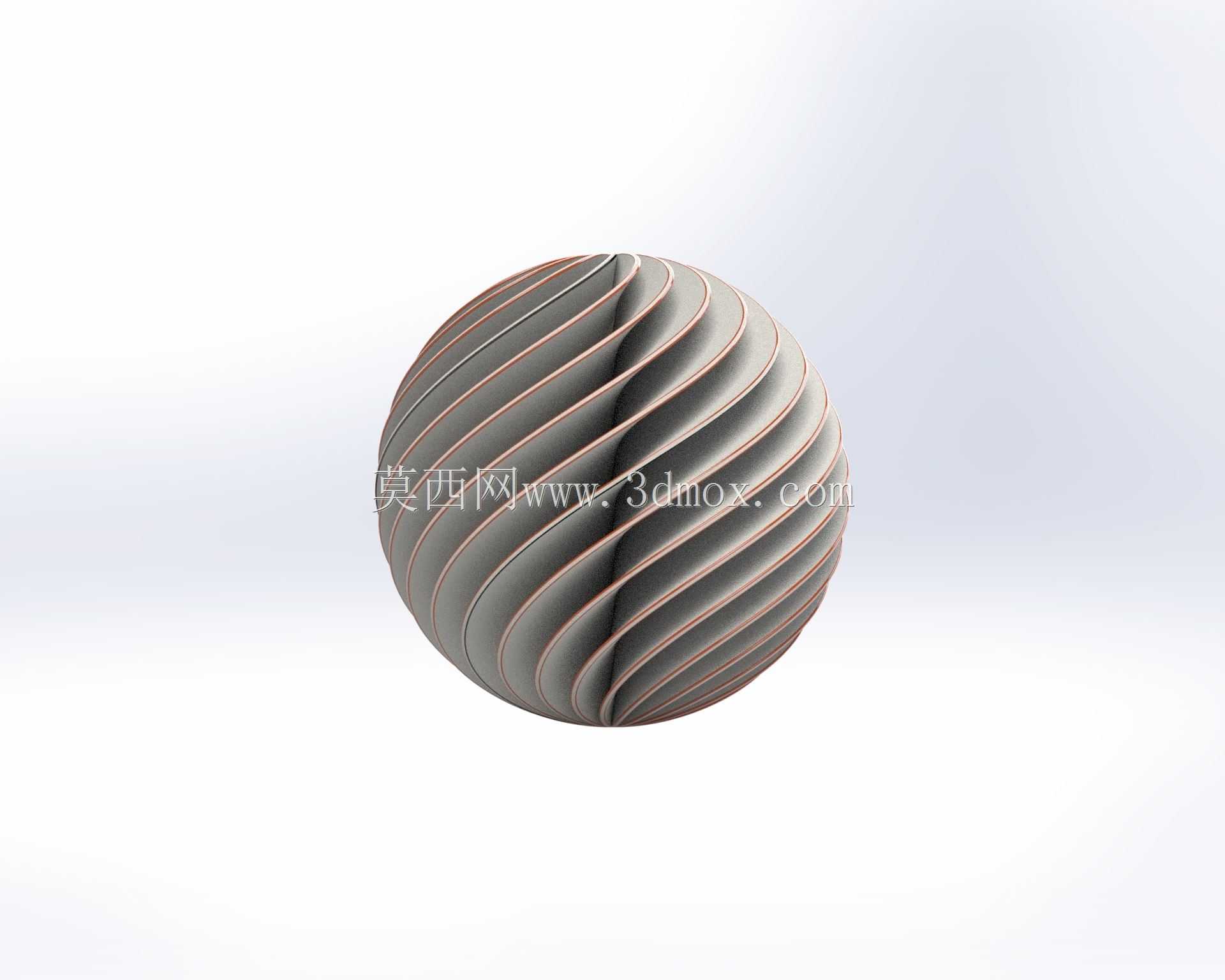

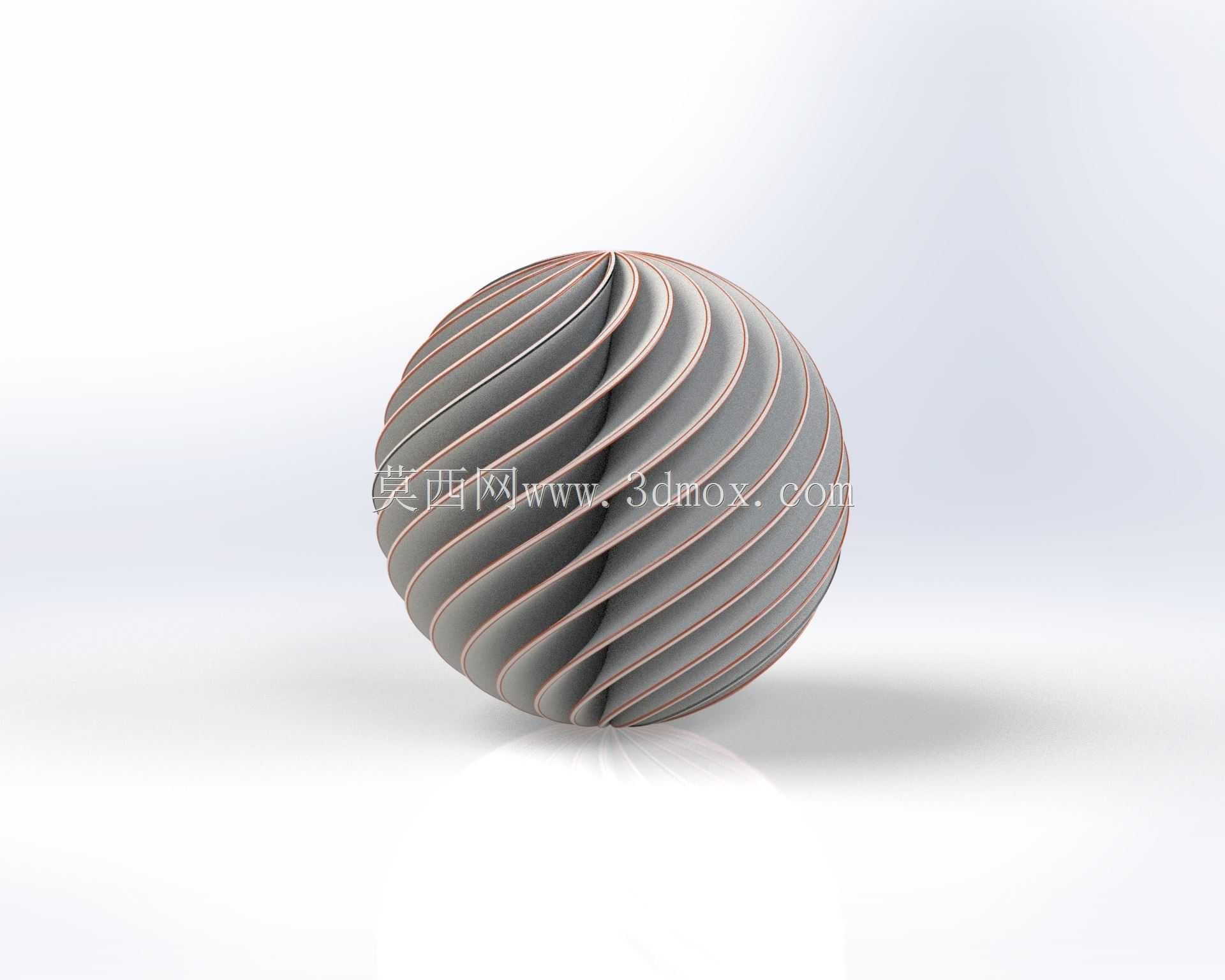

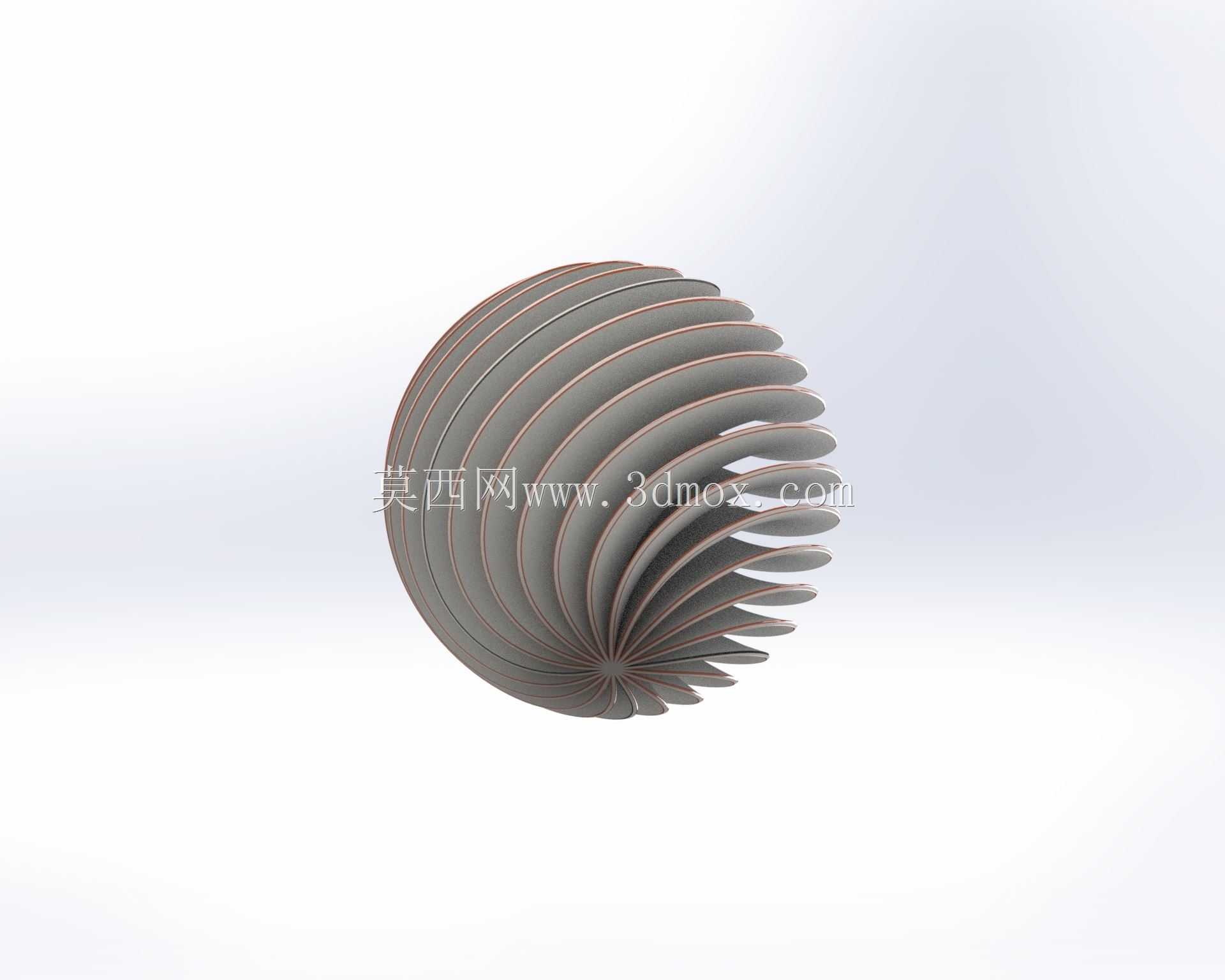

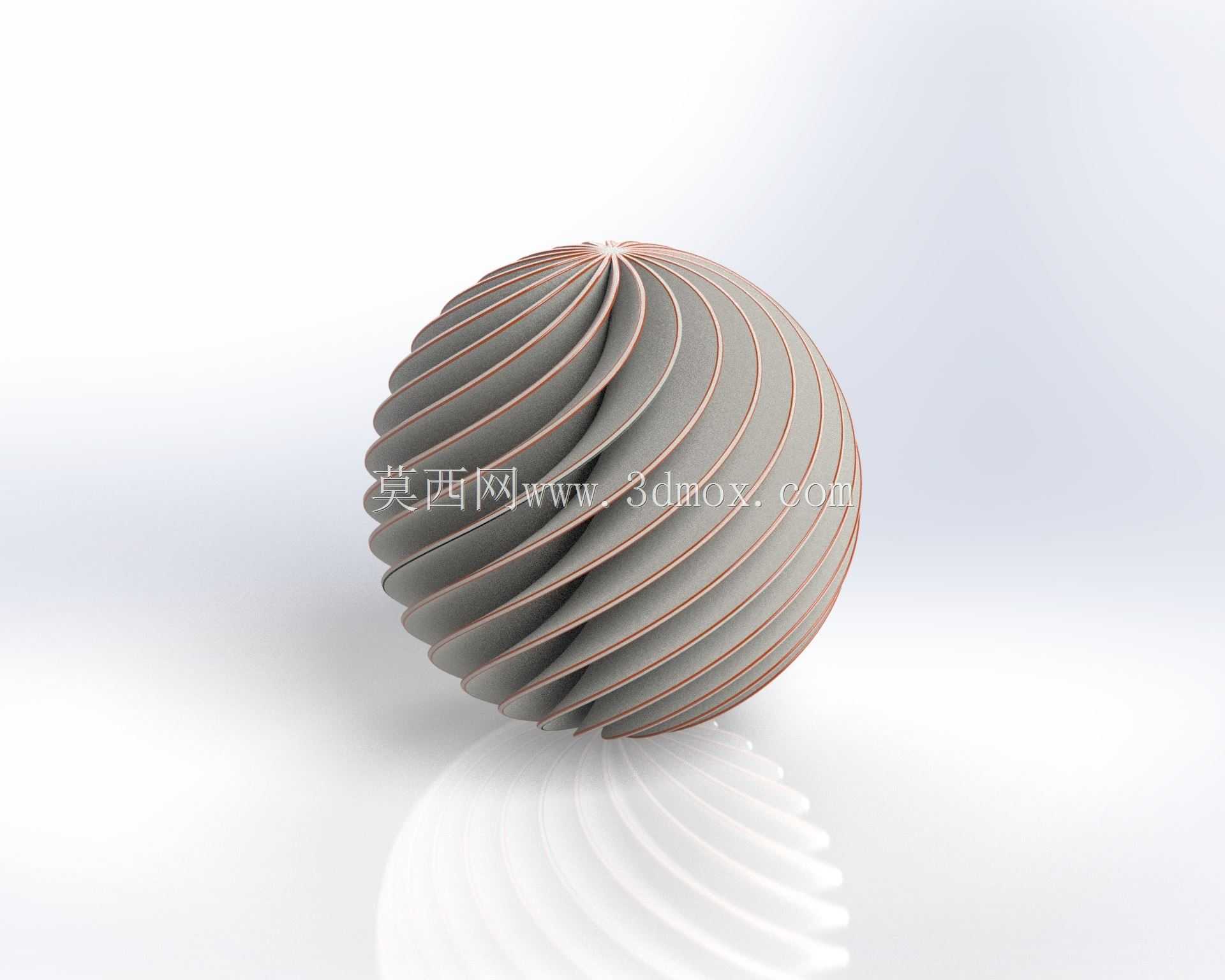

镂空网格扭曲球形结构创意设计

　　这类镂空扭曲球形结构，在传感检测领域有着不少适配场景，尤其是需要气流均匀通过、光线无规则漫射或者流体无扰分流的检测工况下，相比实心球形构件，镂空网格的结构能大幅降低介质通过时的阻力，避免检测区域出现紊流干扰读数精度。从实际使用角度看，这种结构常被用作气体检测传感器的导流整流罩，安装在传感探头的最外侧，既可以阻挡大颗粒杂质直接冲撞核心敏感元件，又能让待检测气体顺着扭曲的网格缝隙均匀流向传感面，不会因为直吹导致检测数值出现跳变。

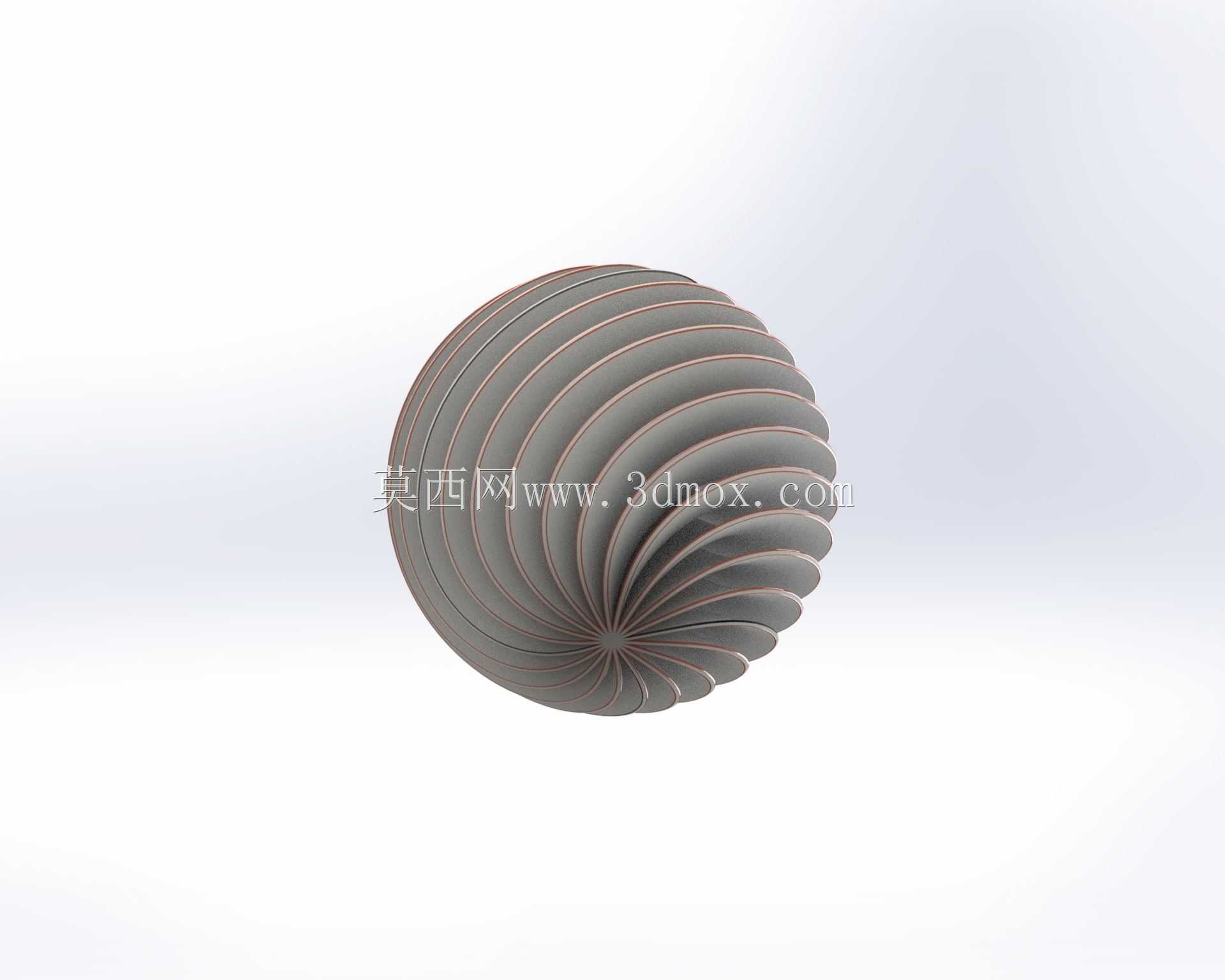

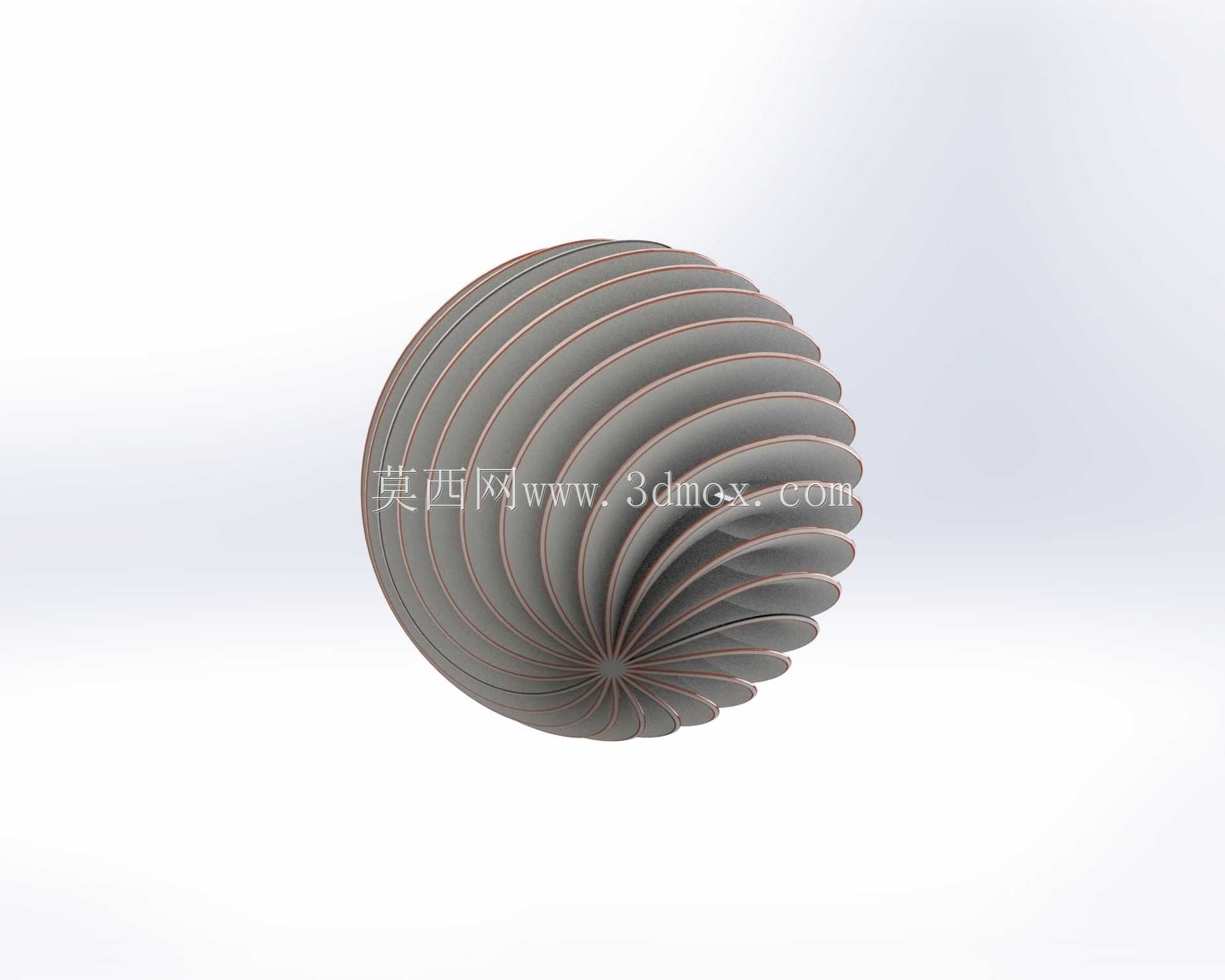

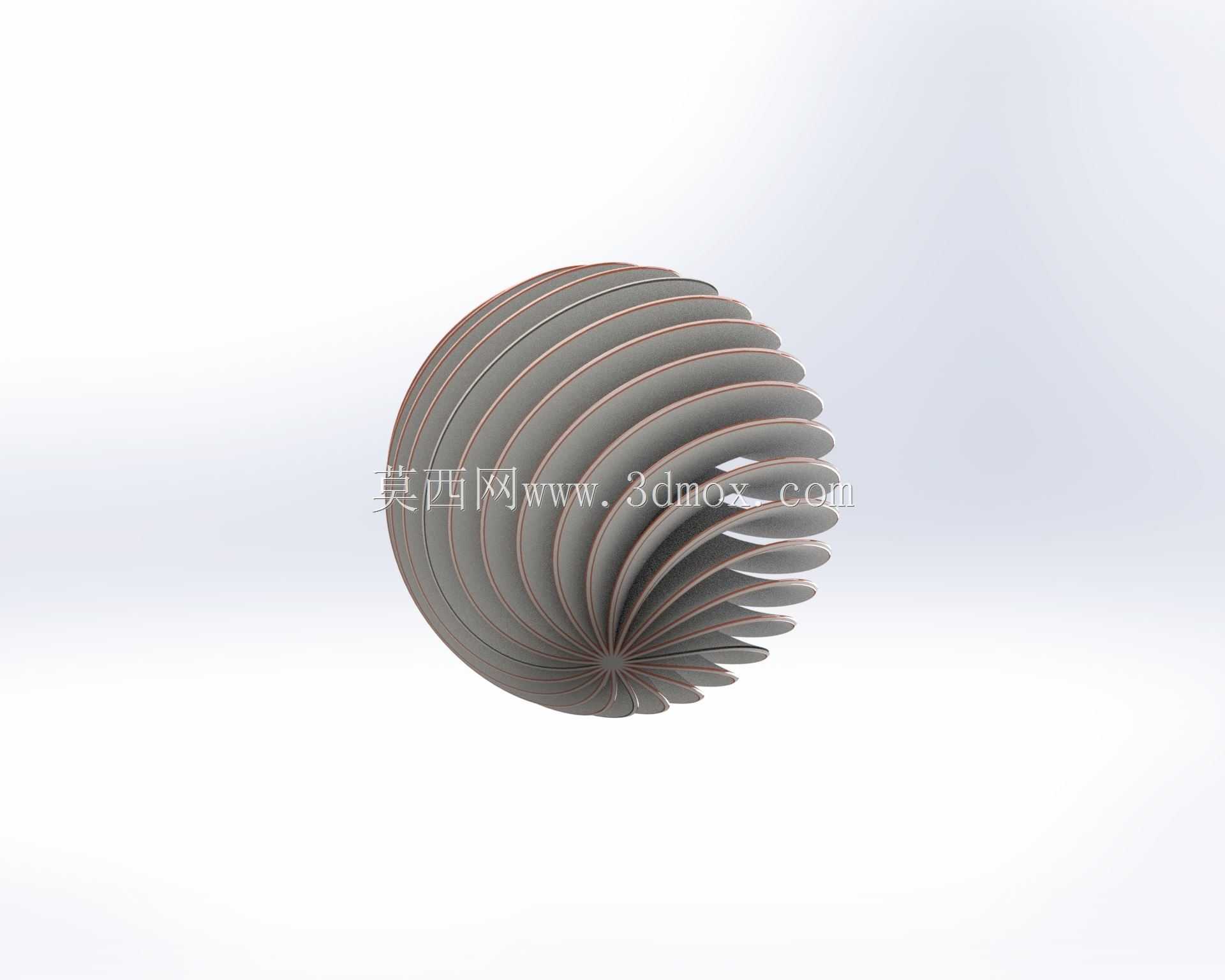

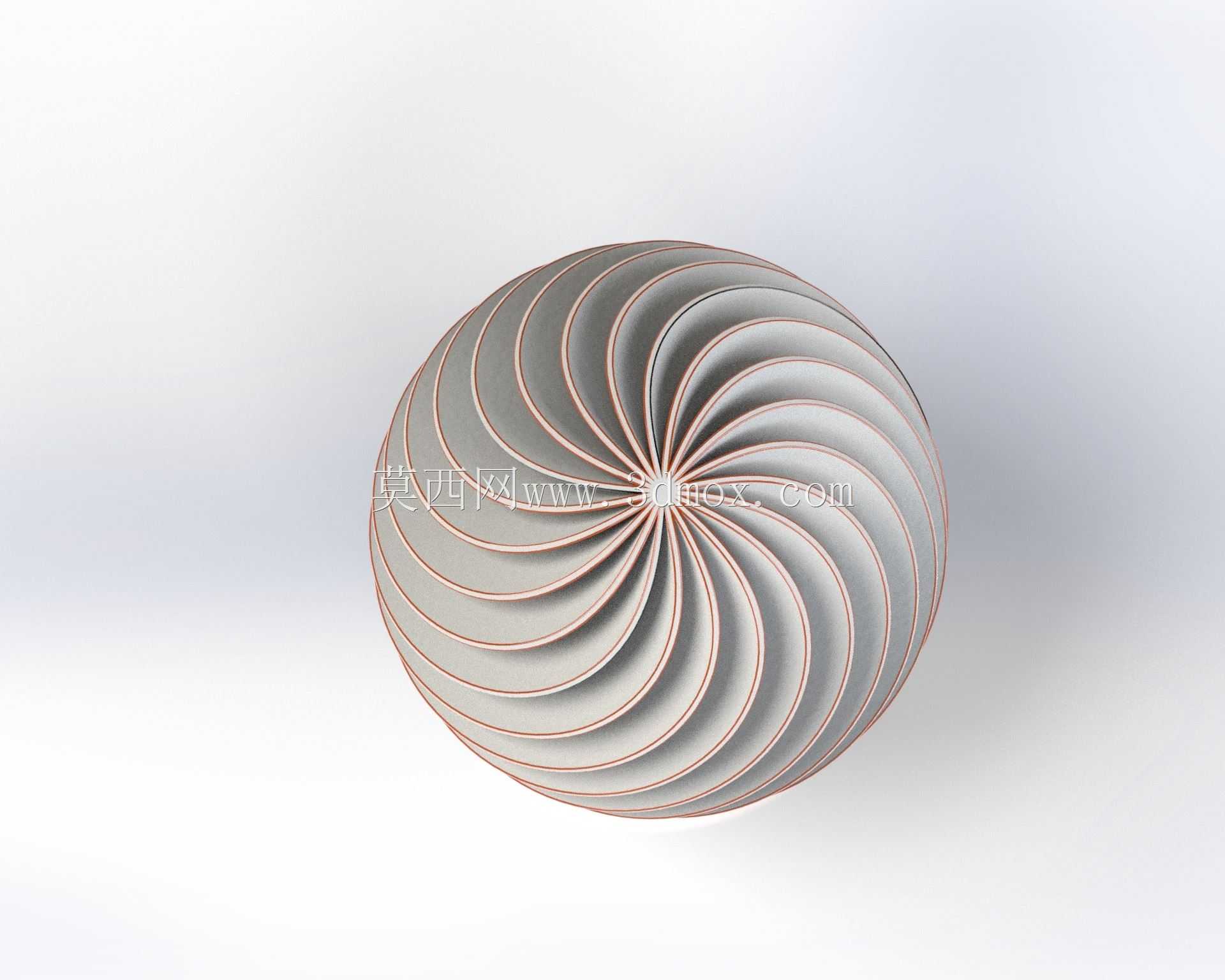

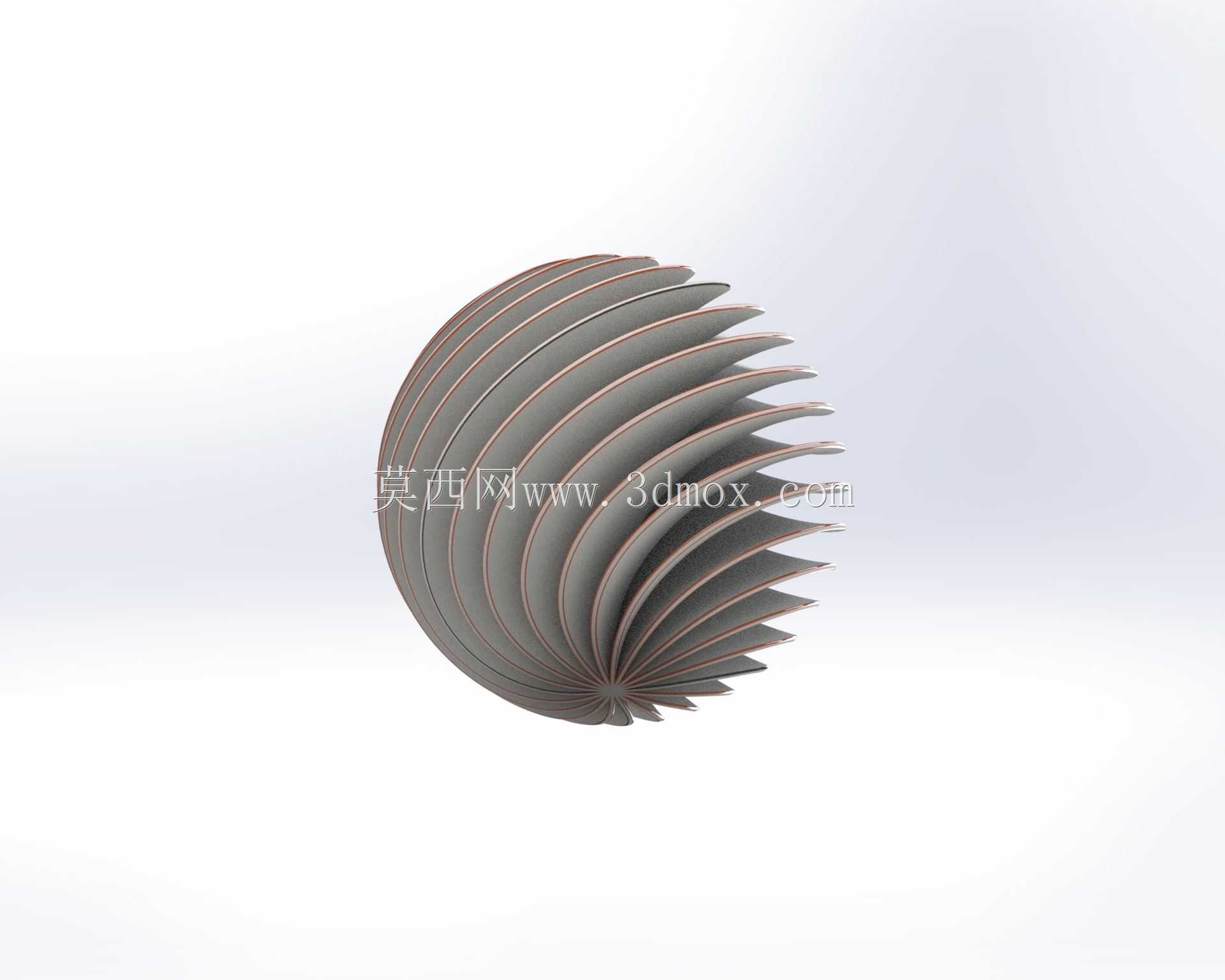

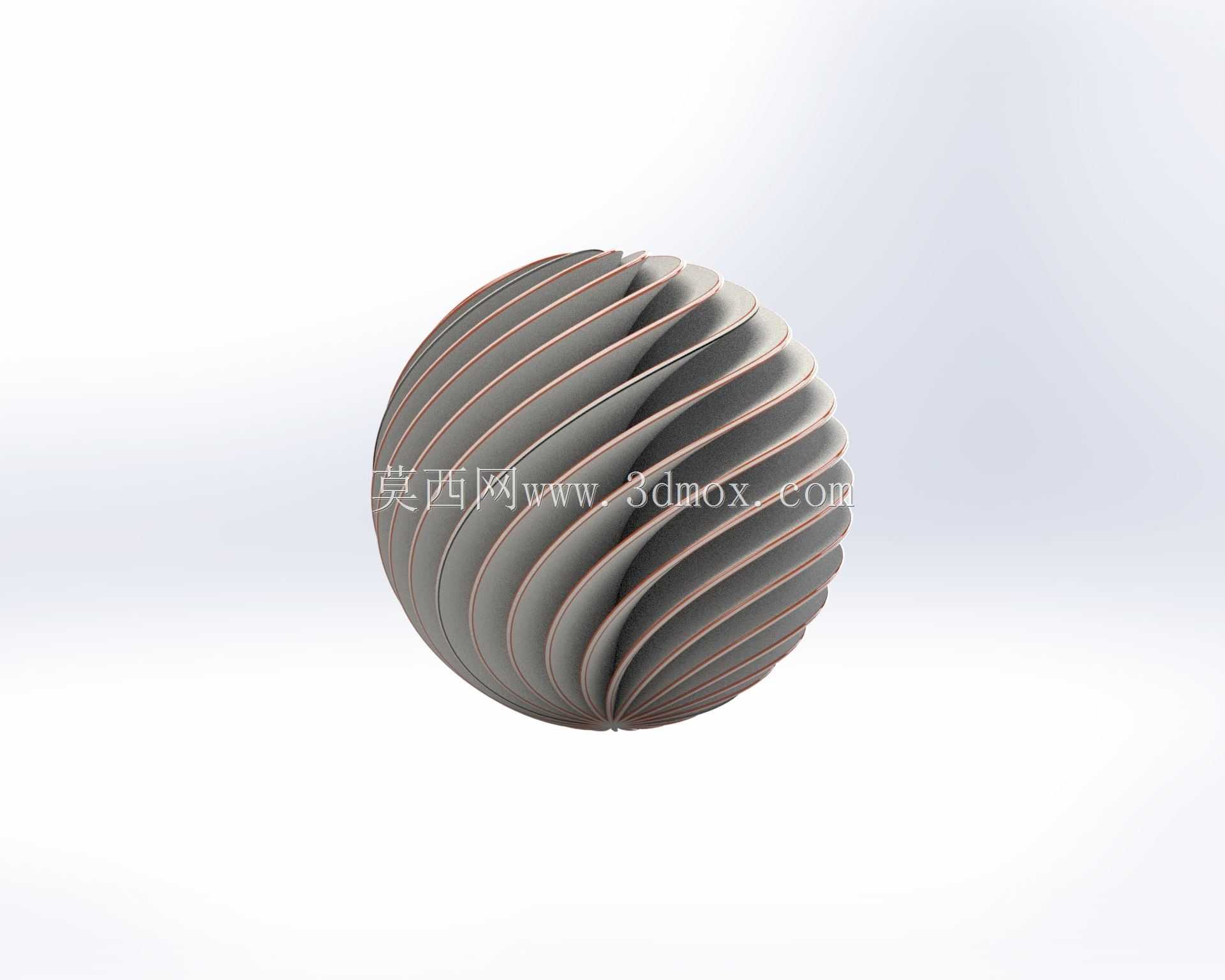

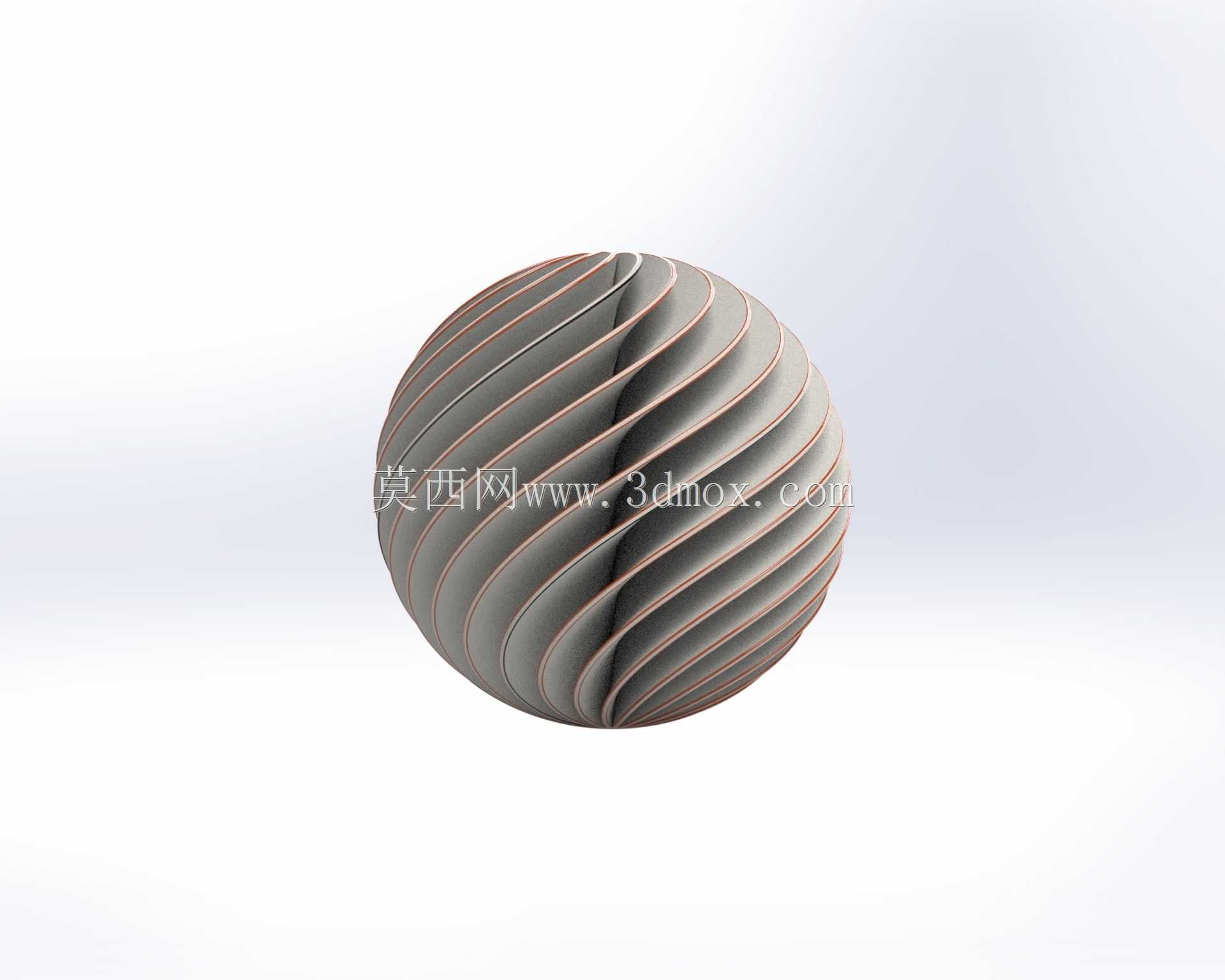

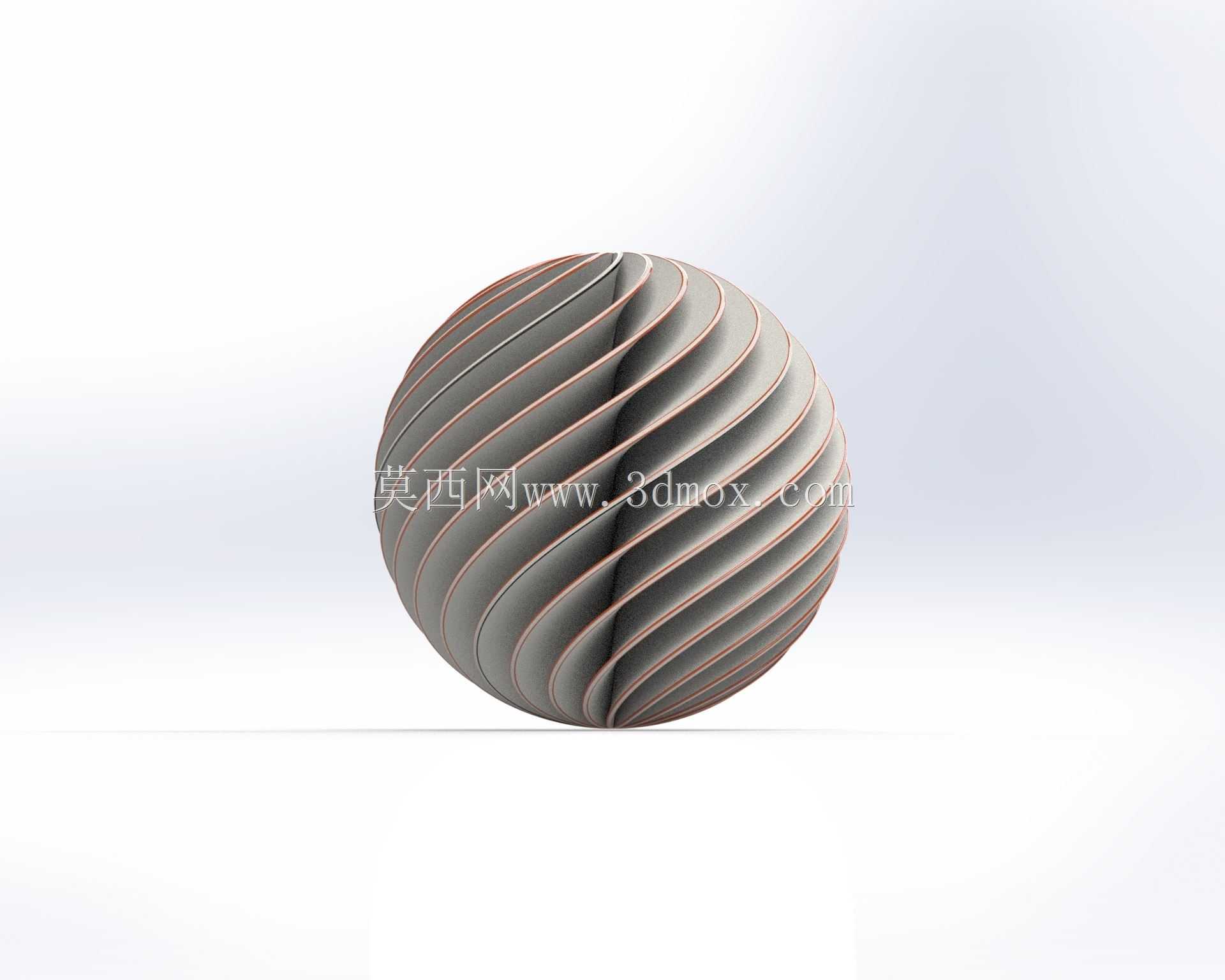

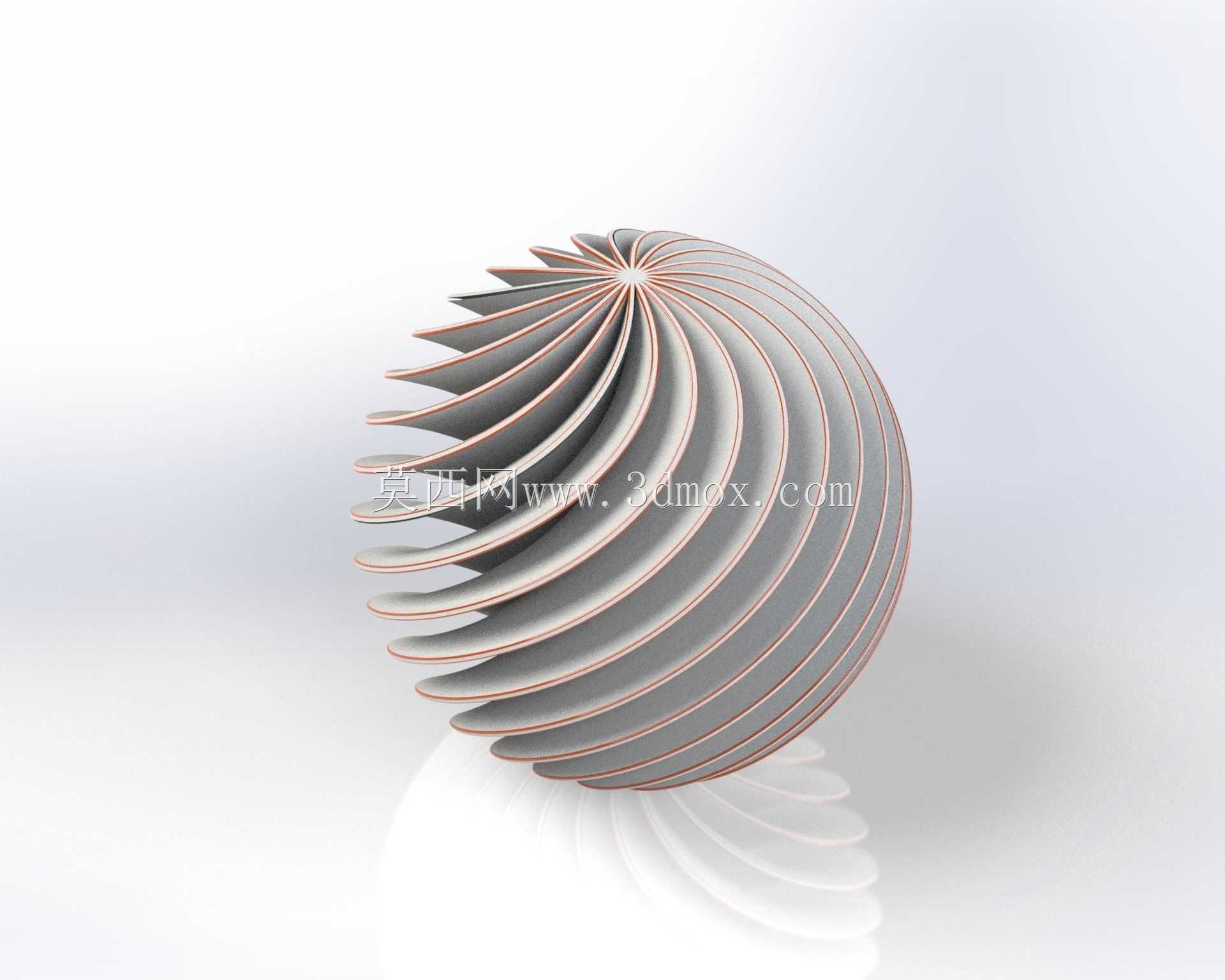

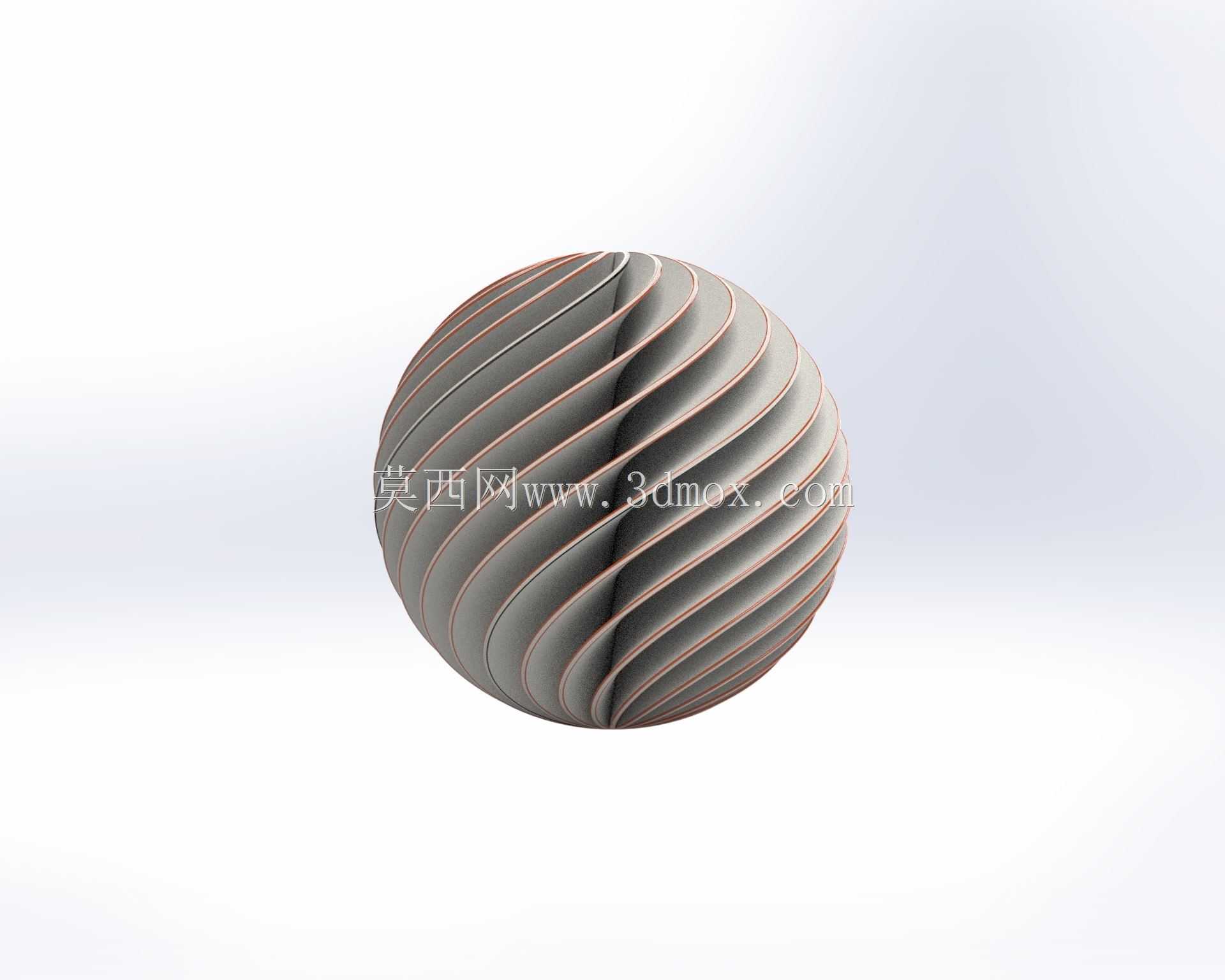

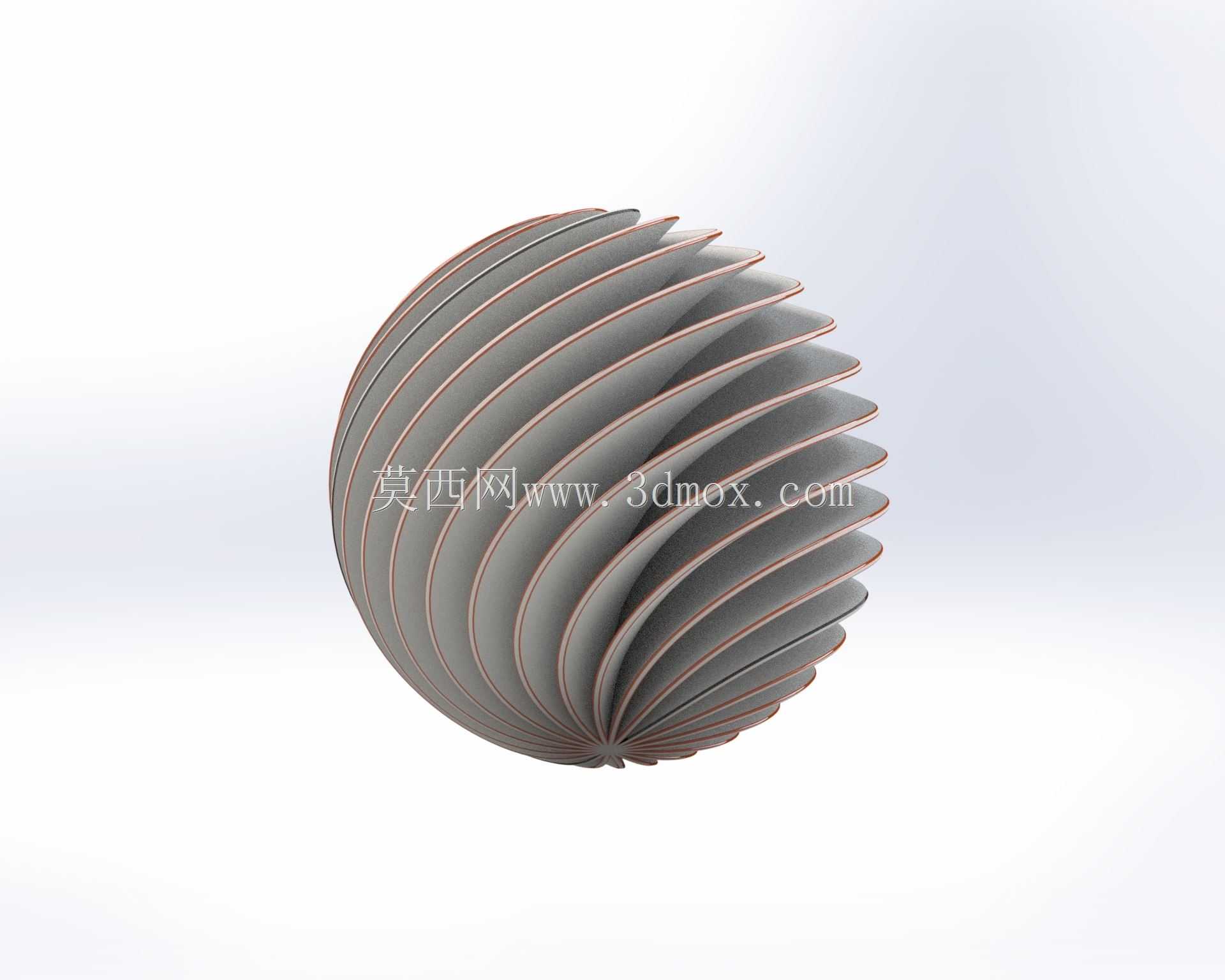

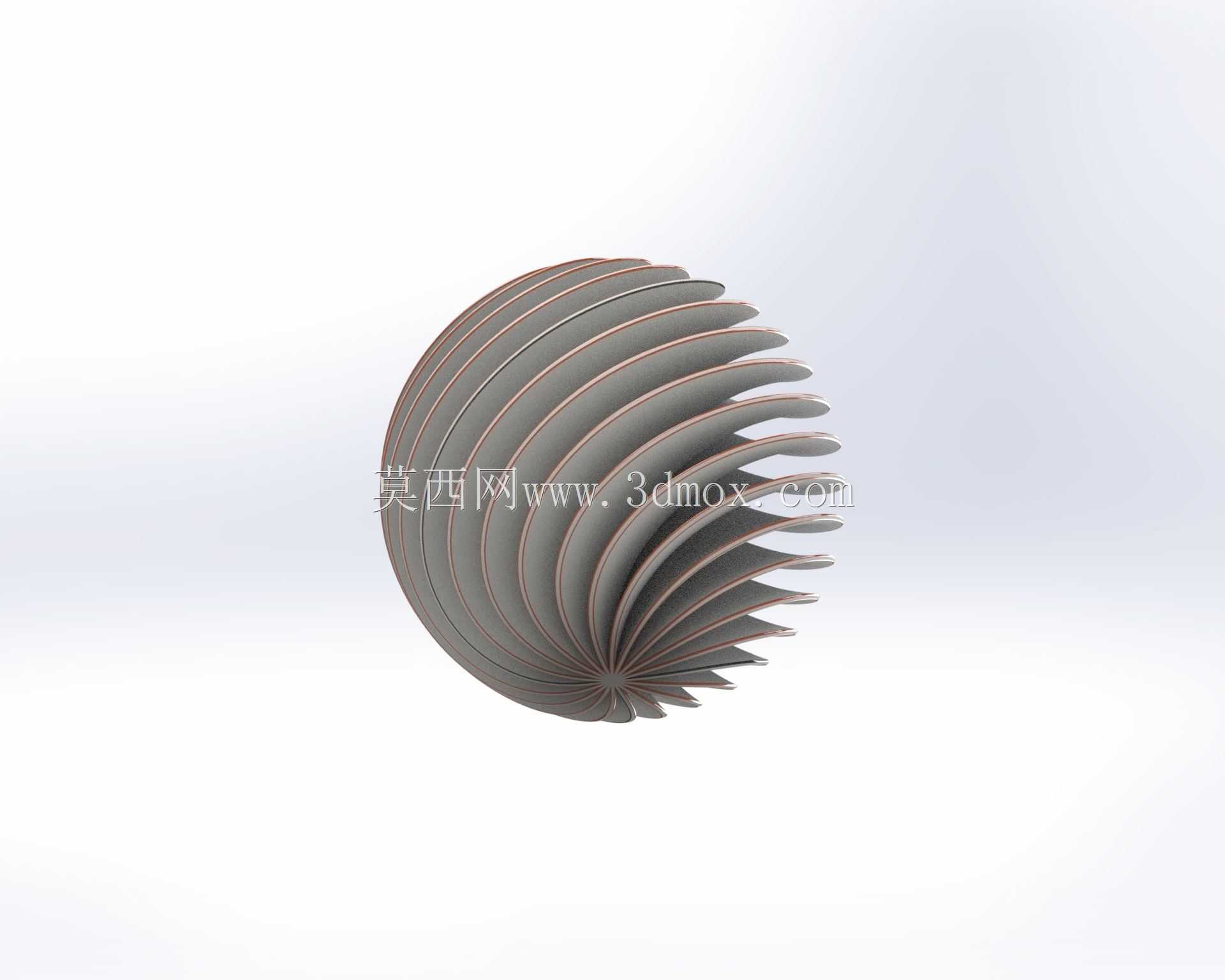

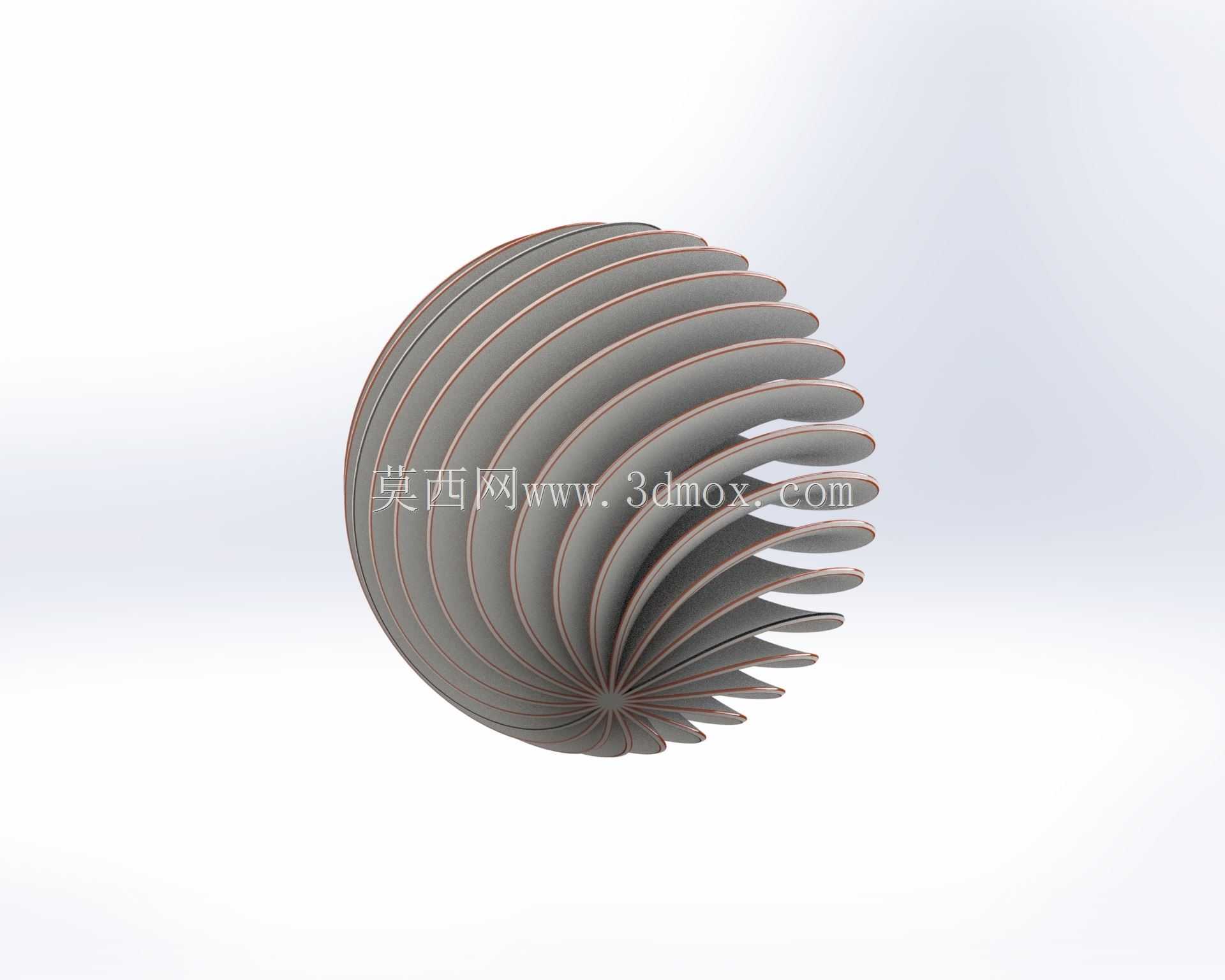

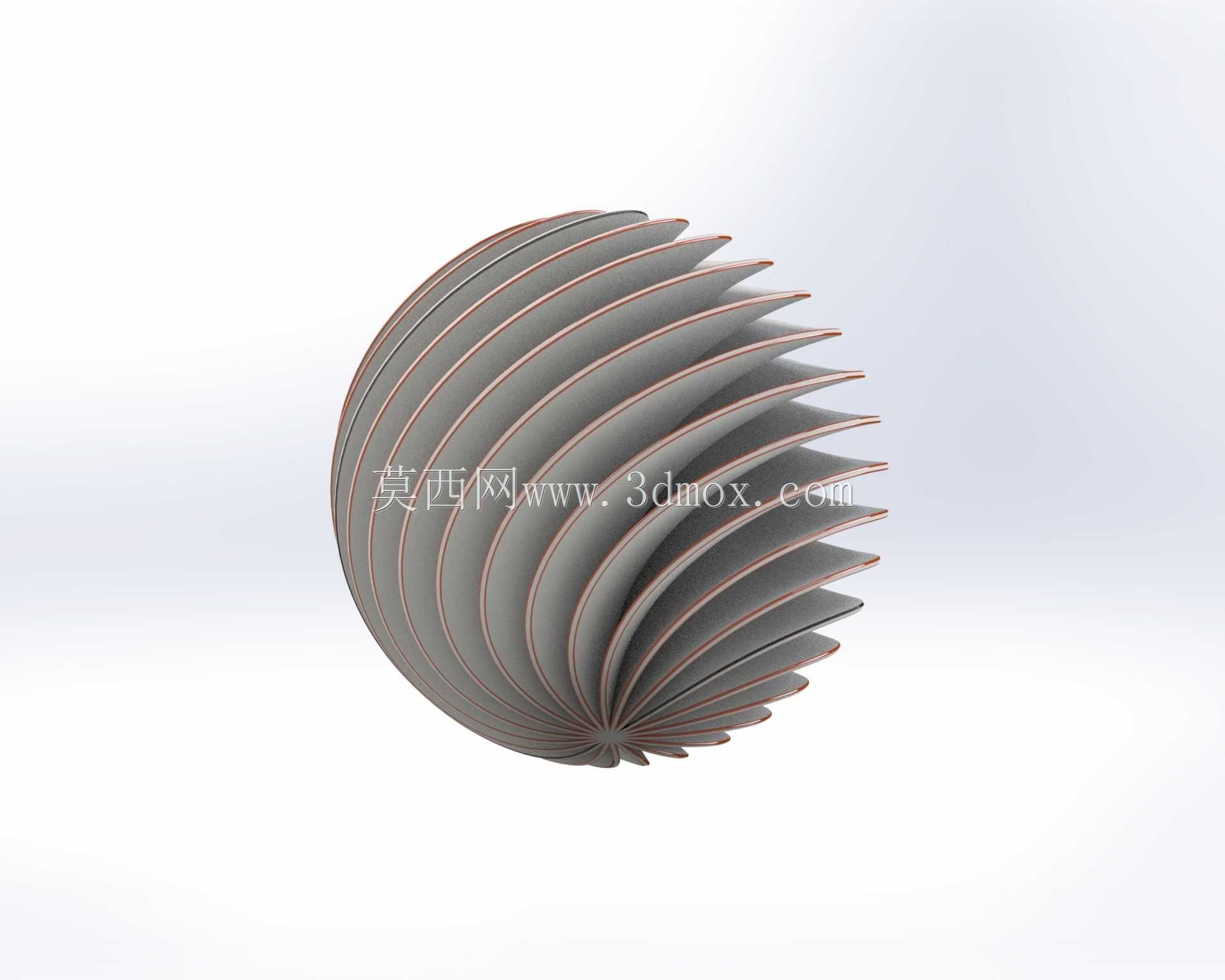

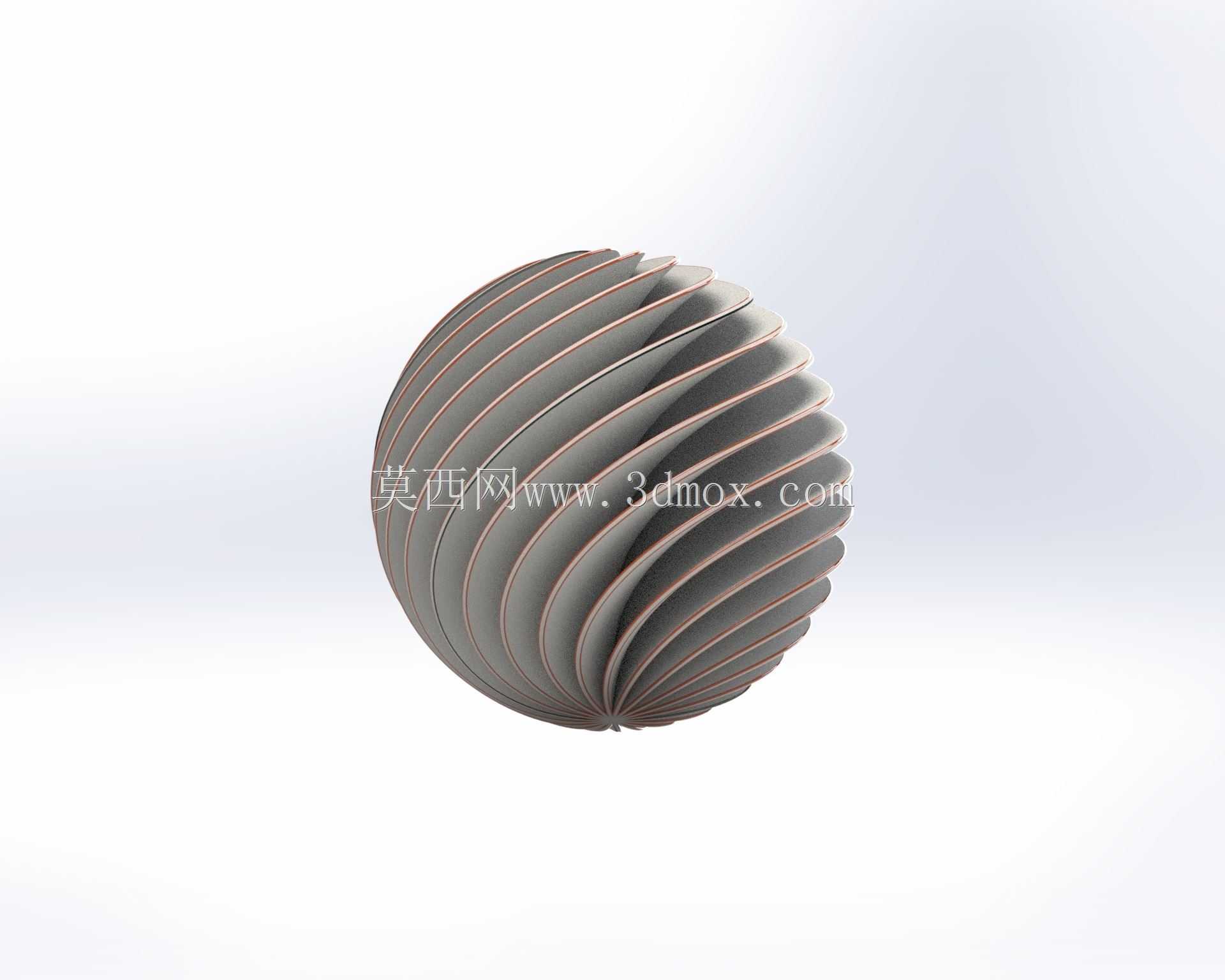

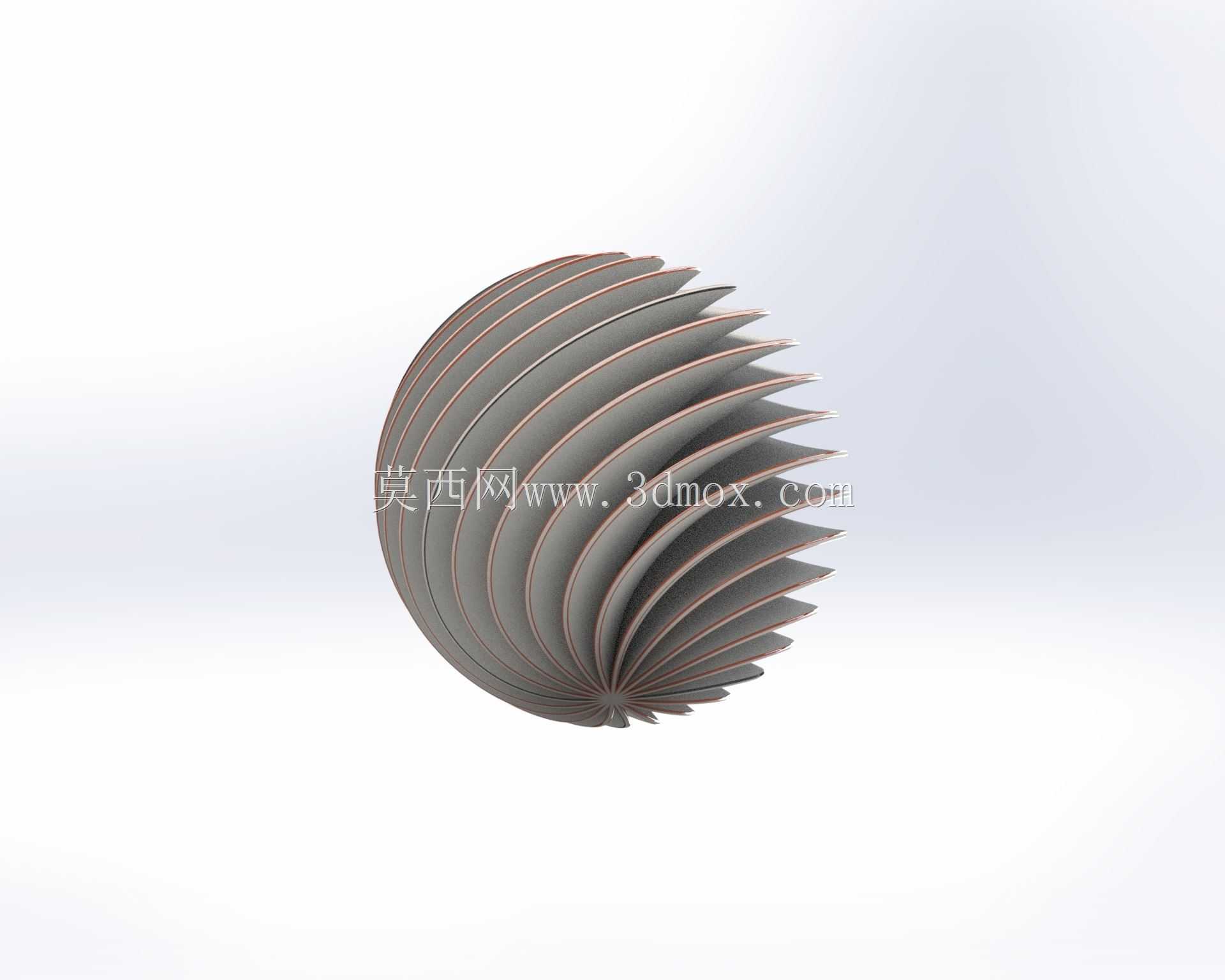

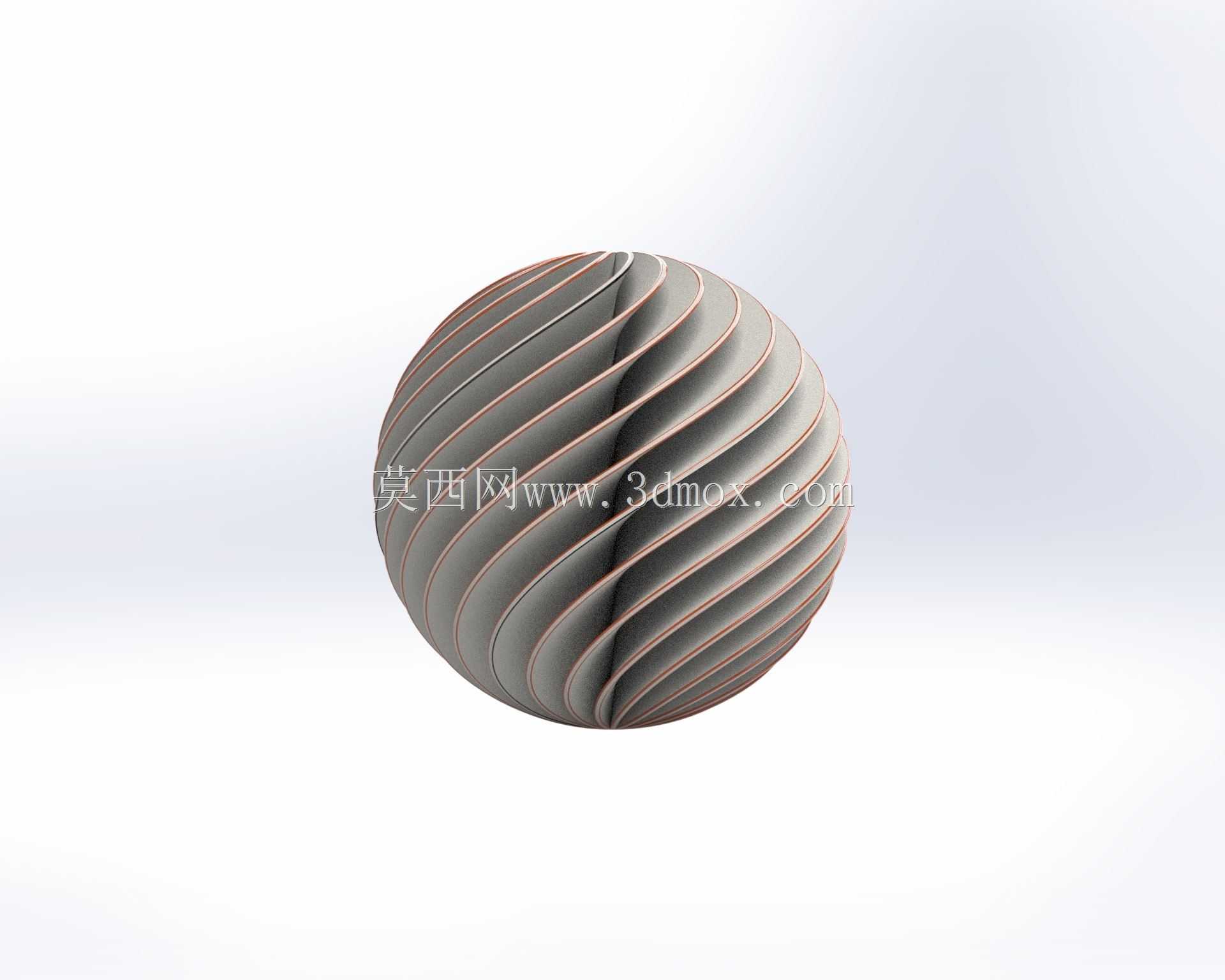

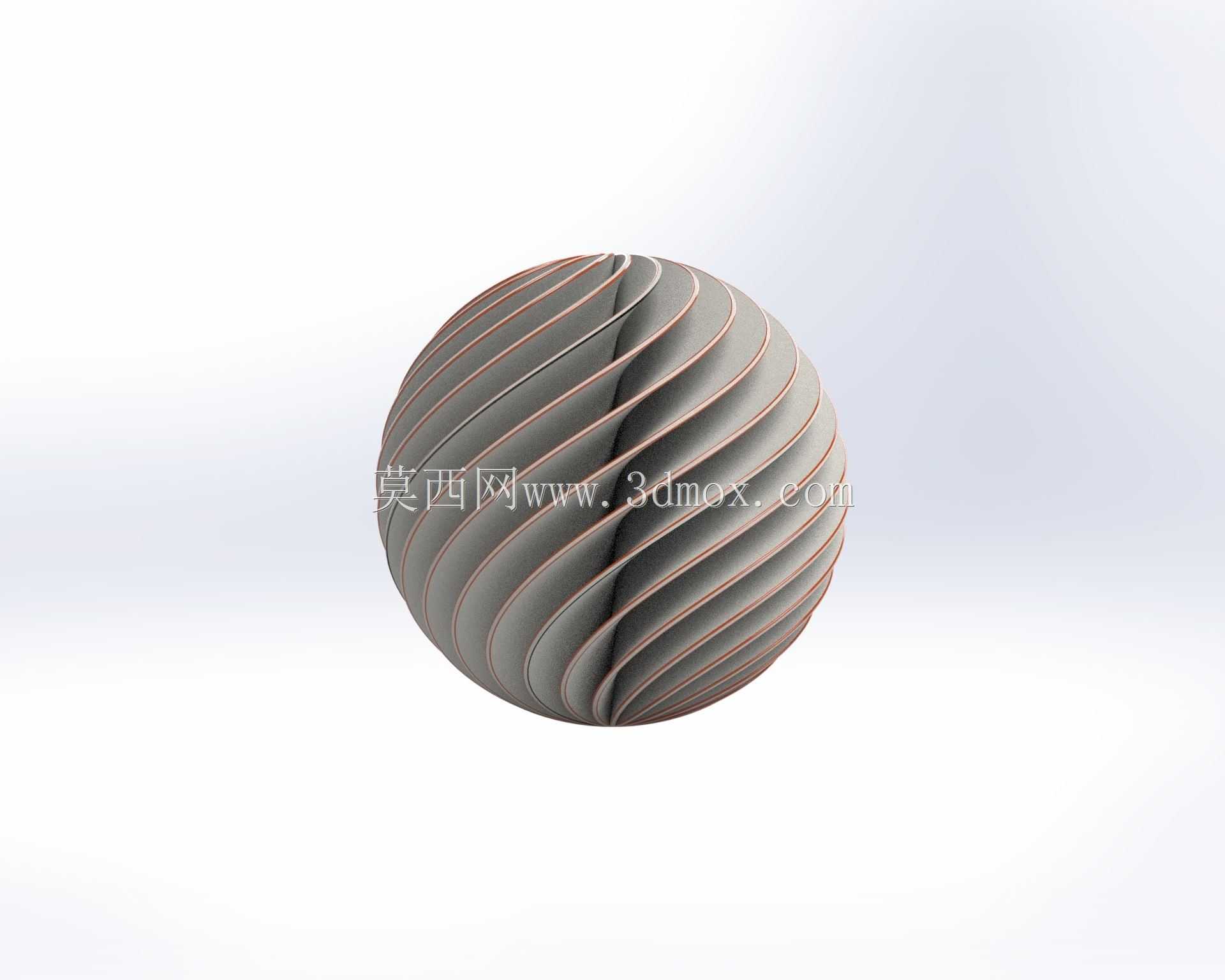

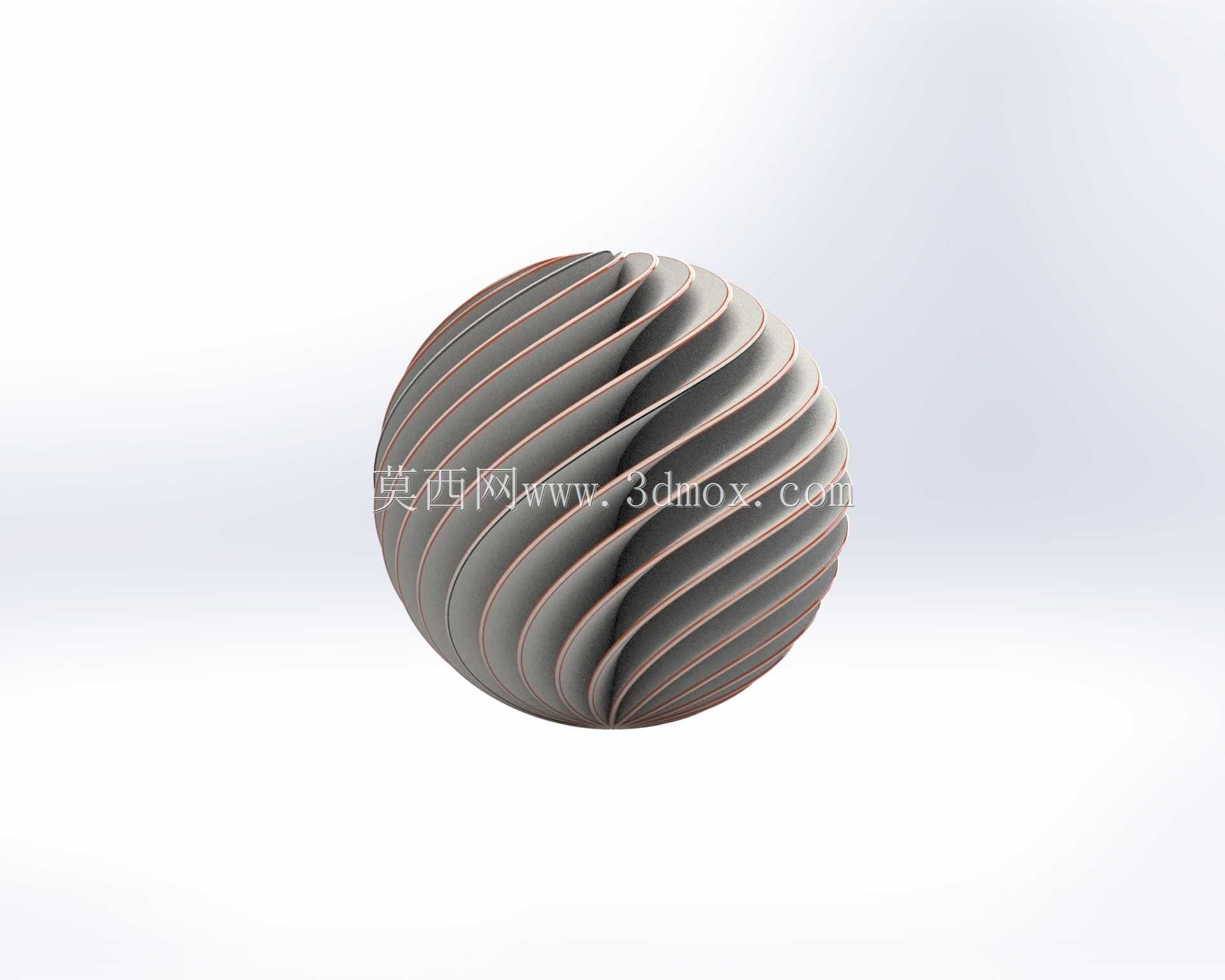

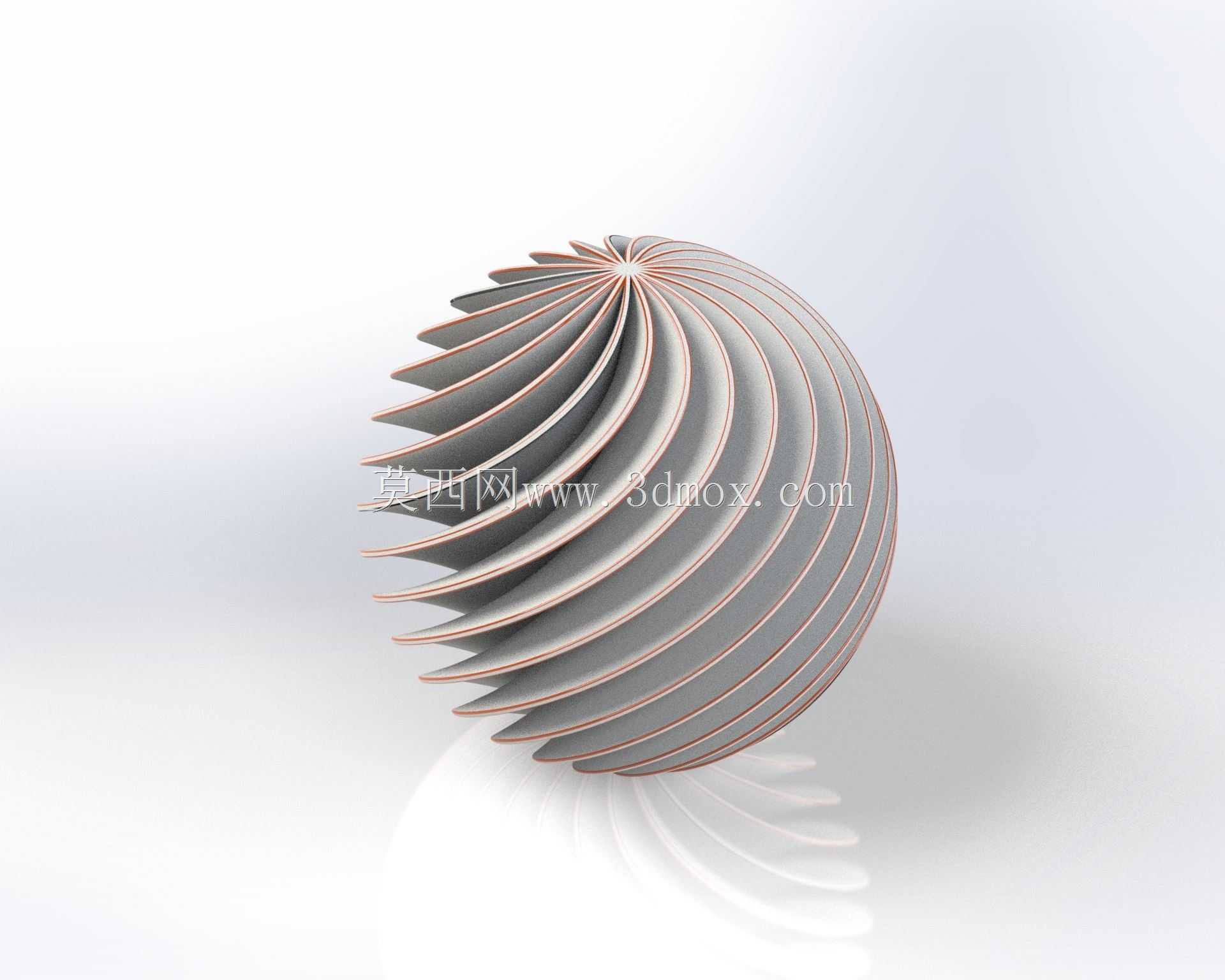

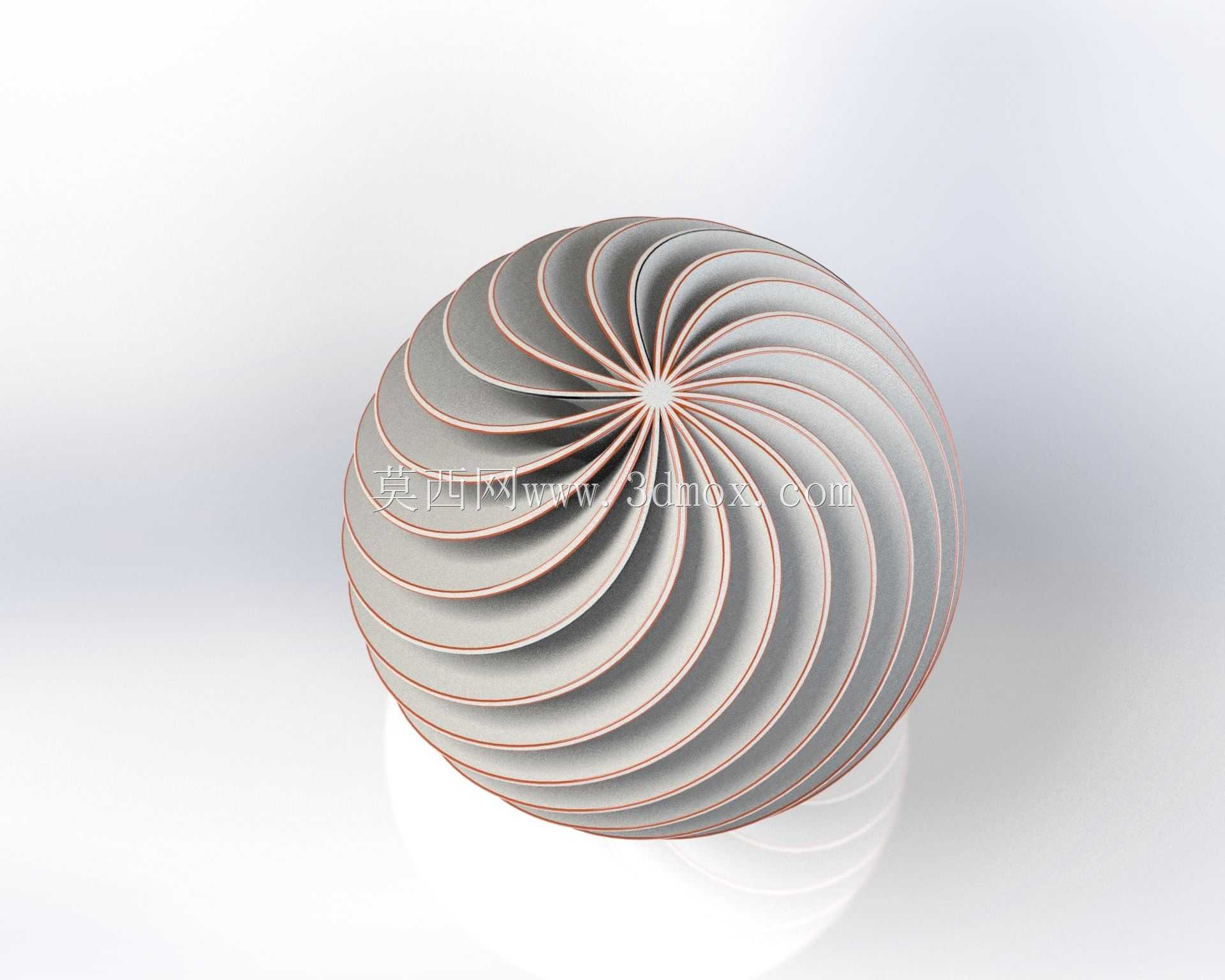

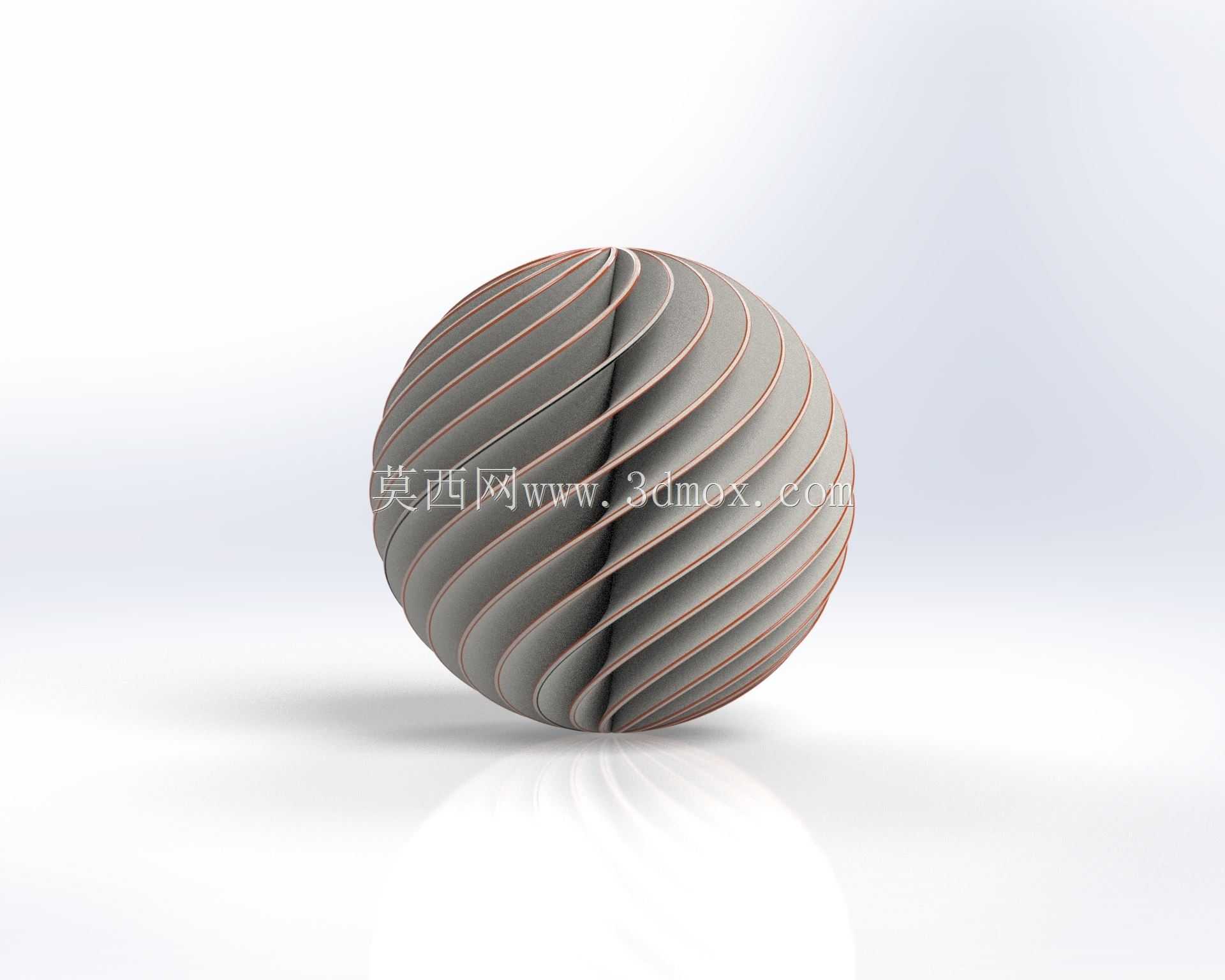

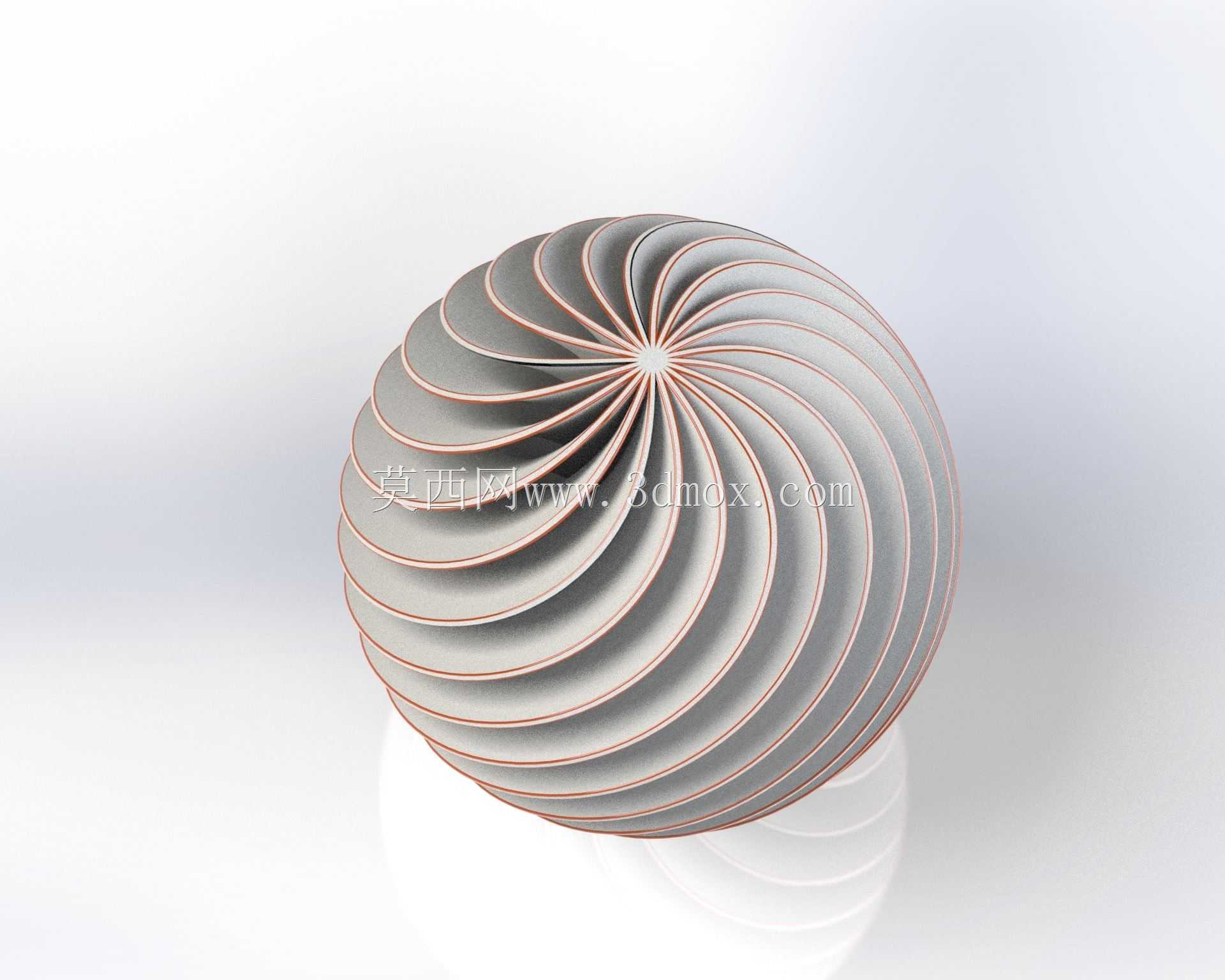

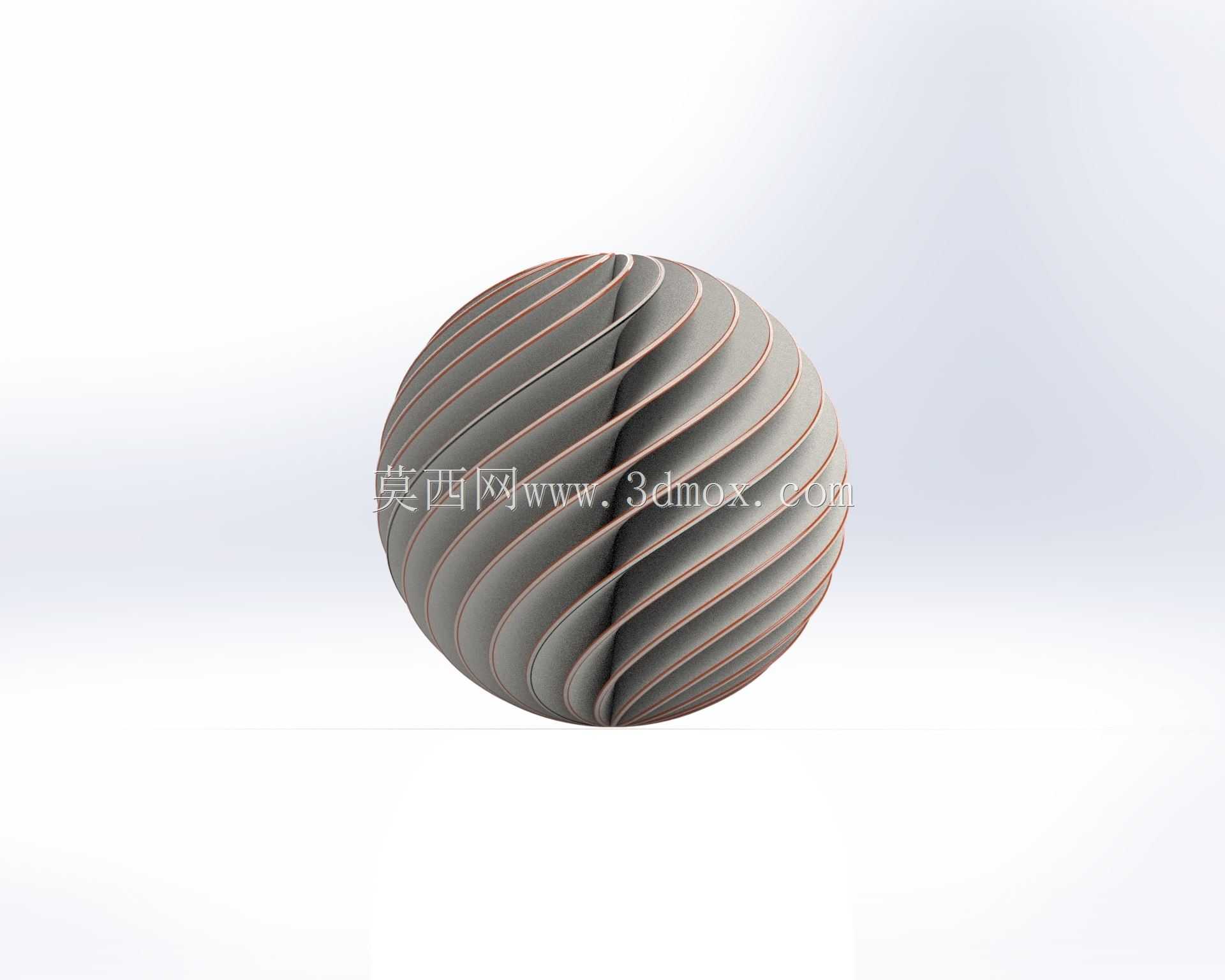

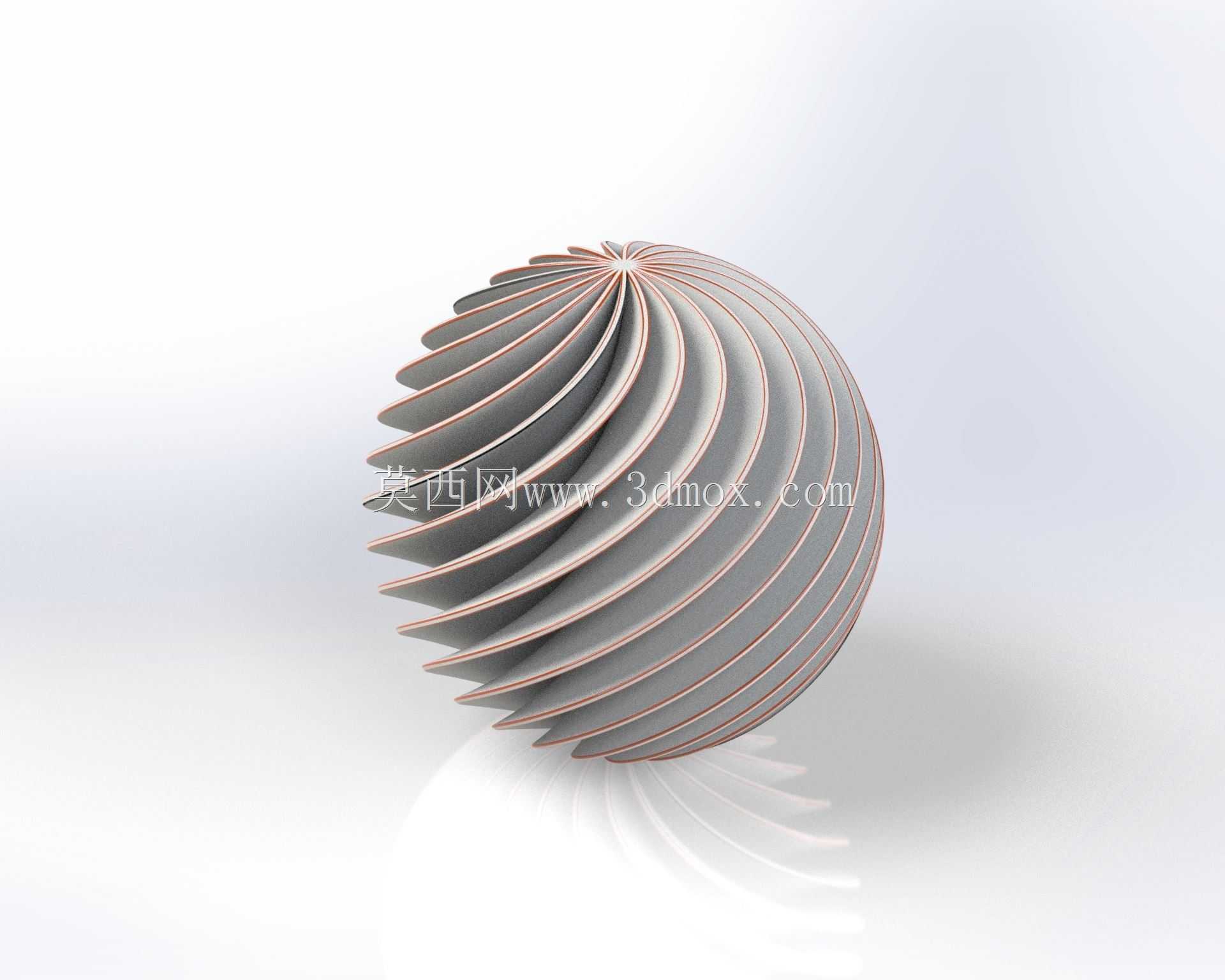

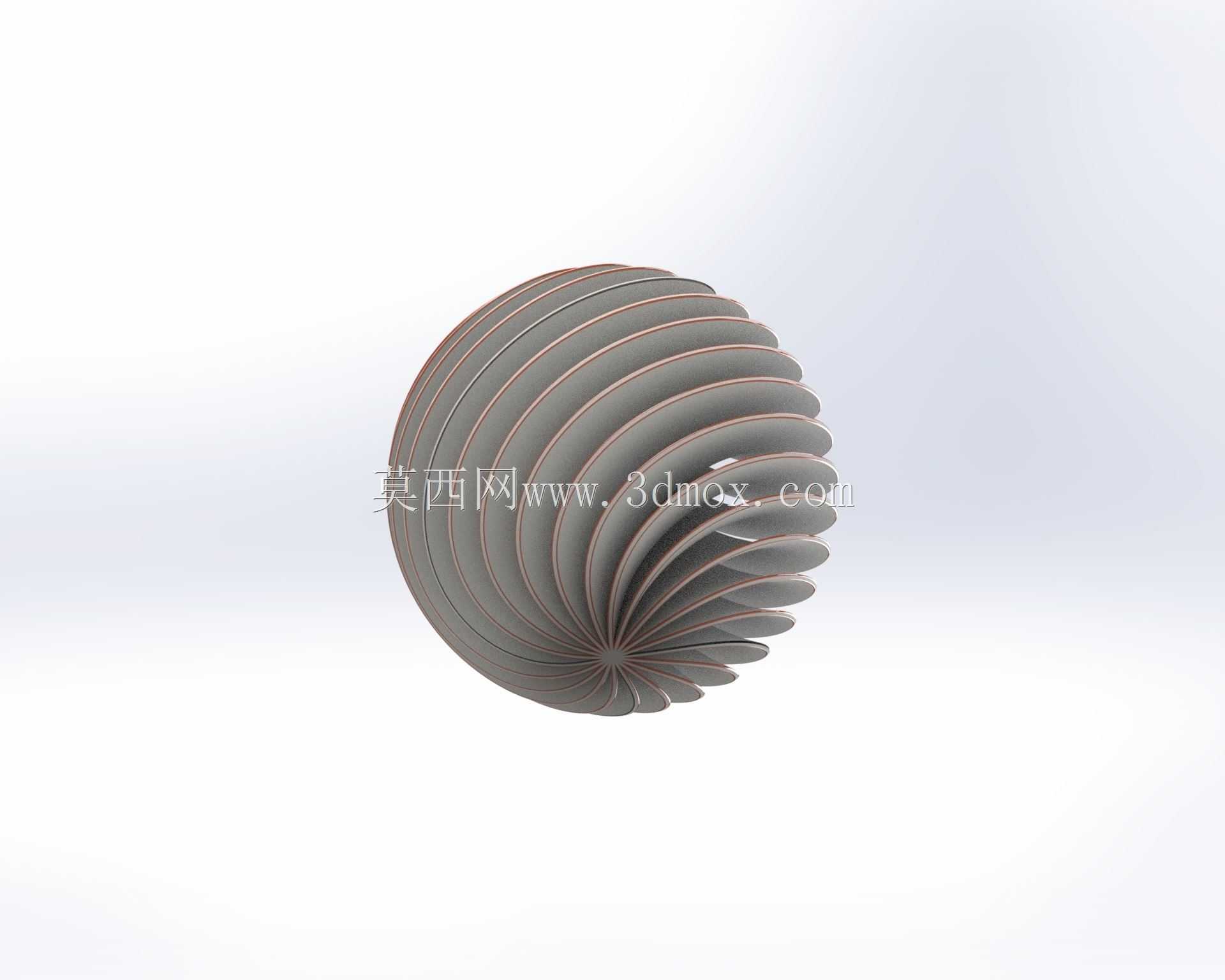

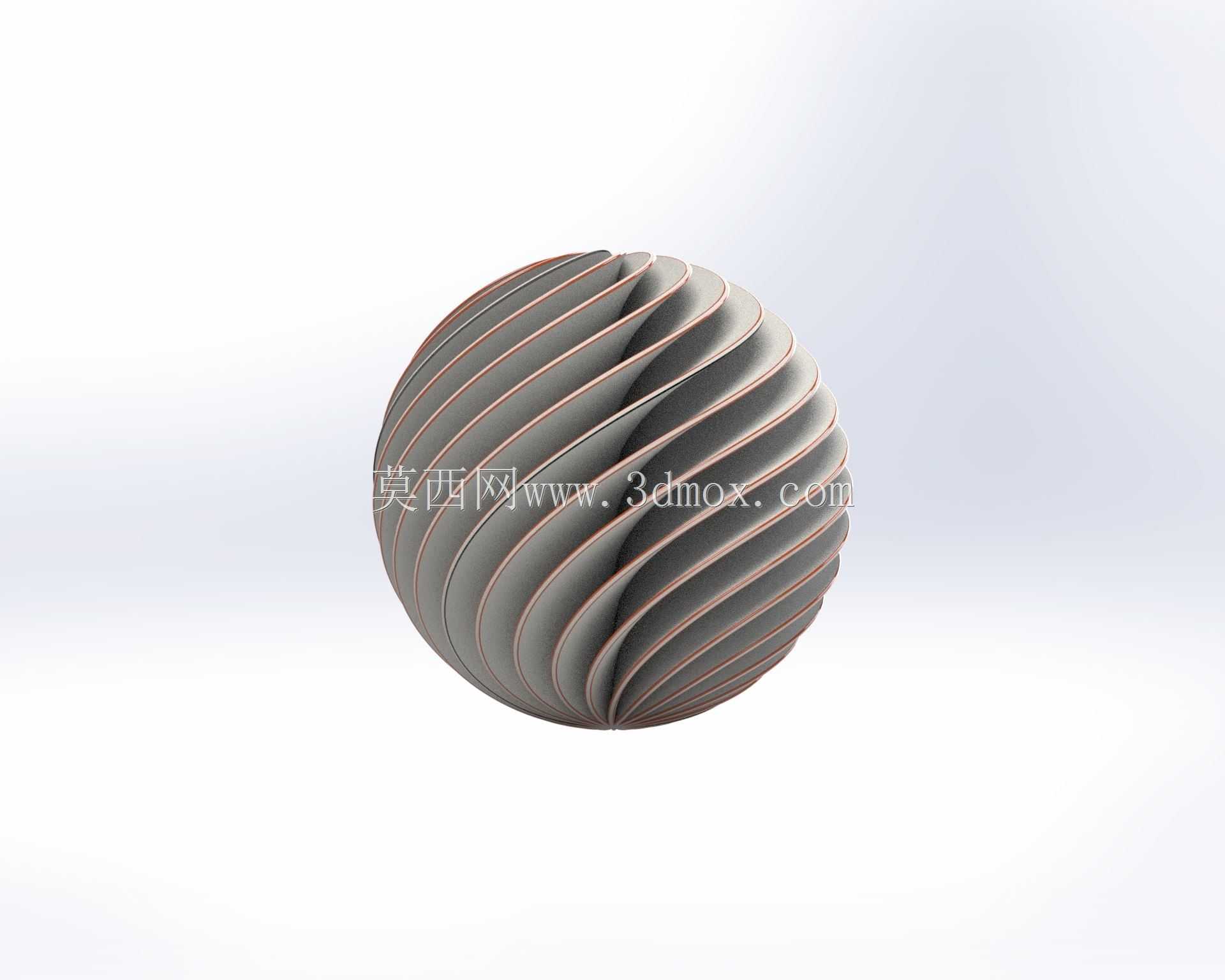

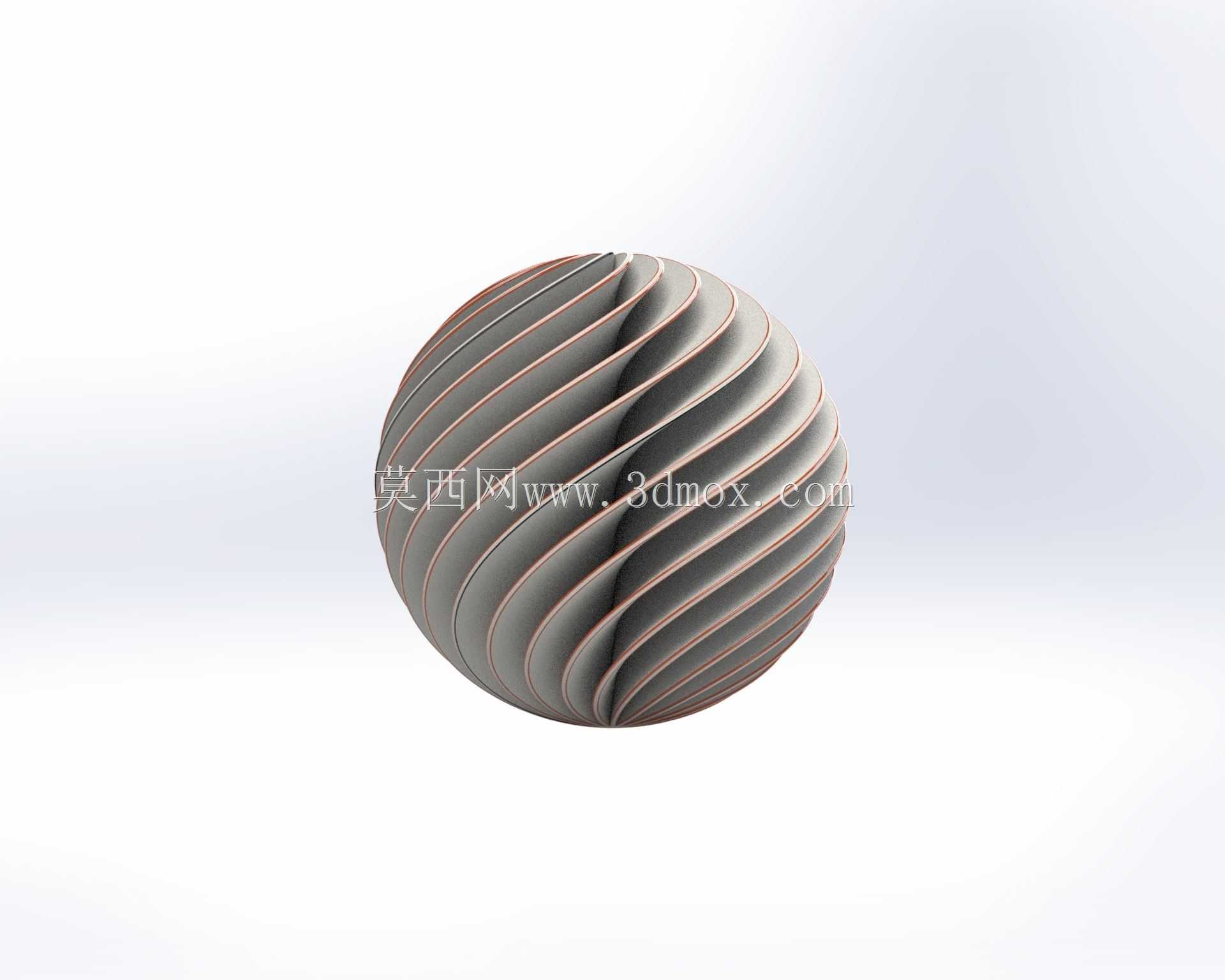

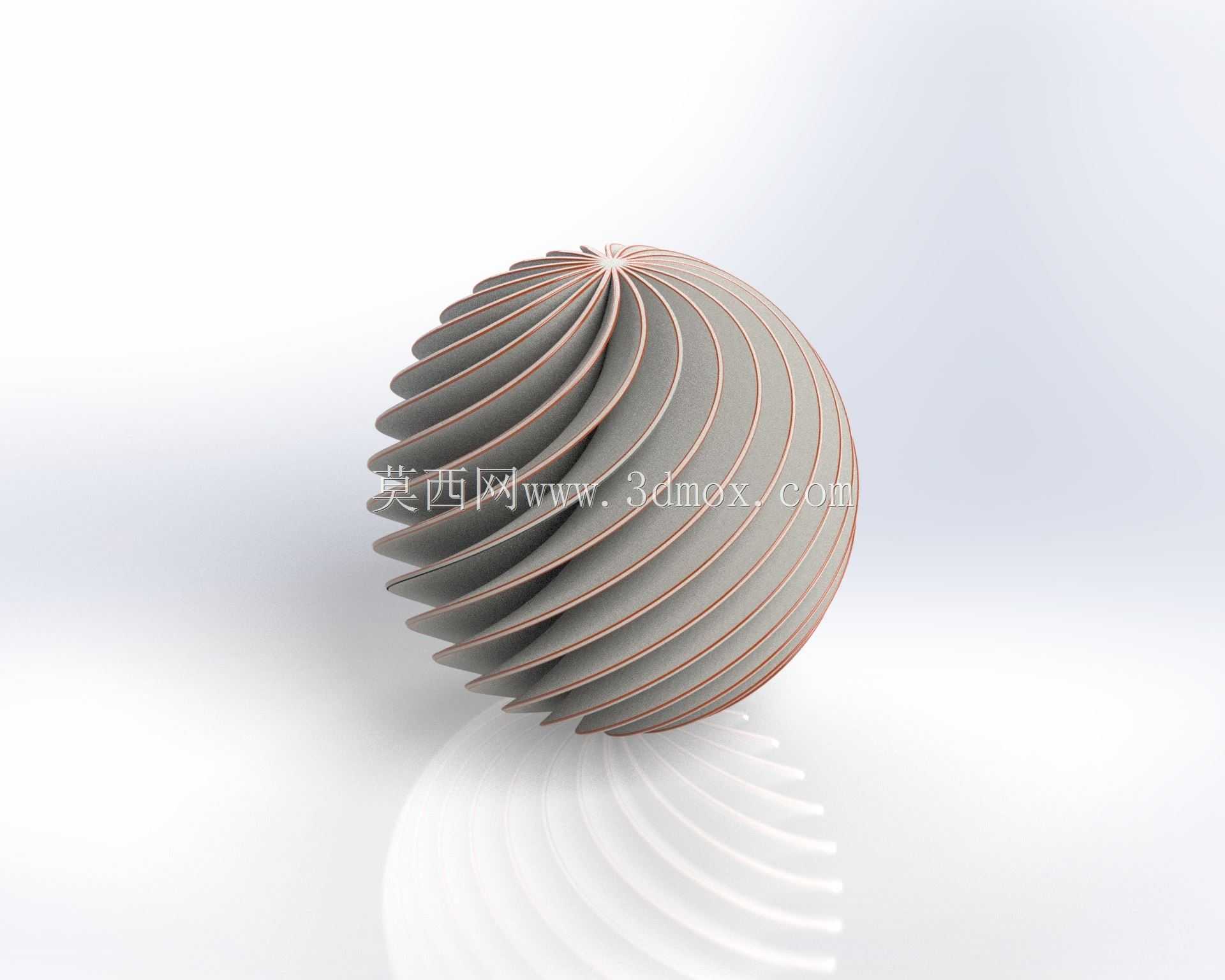

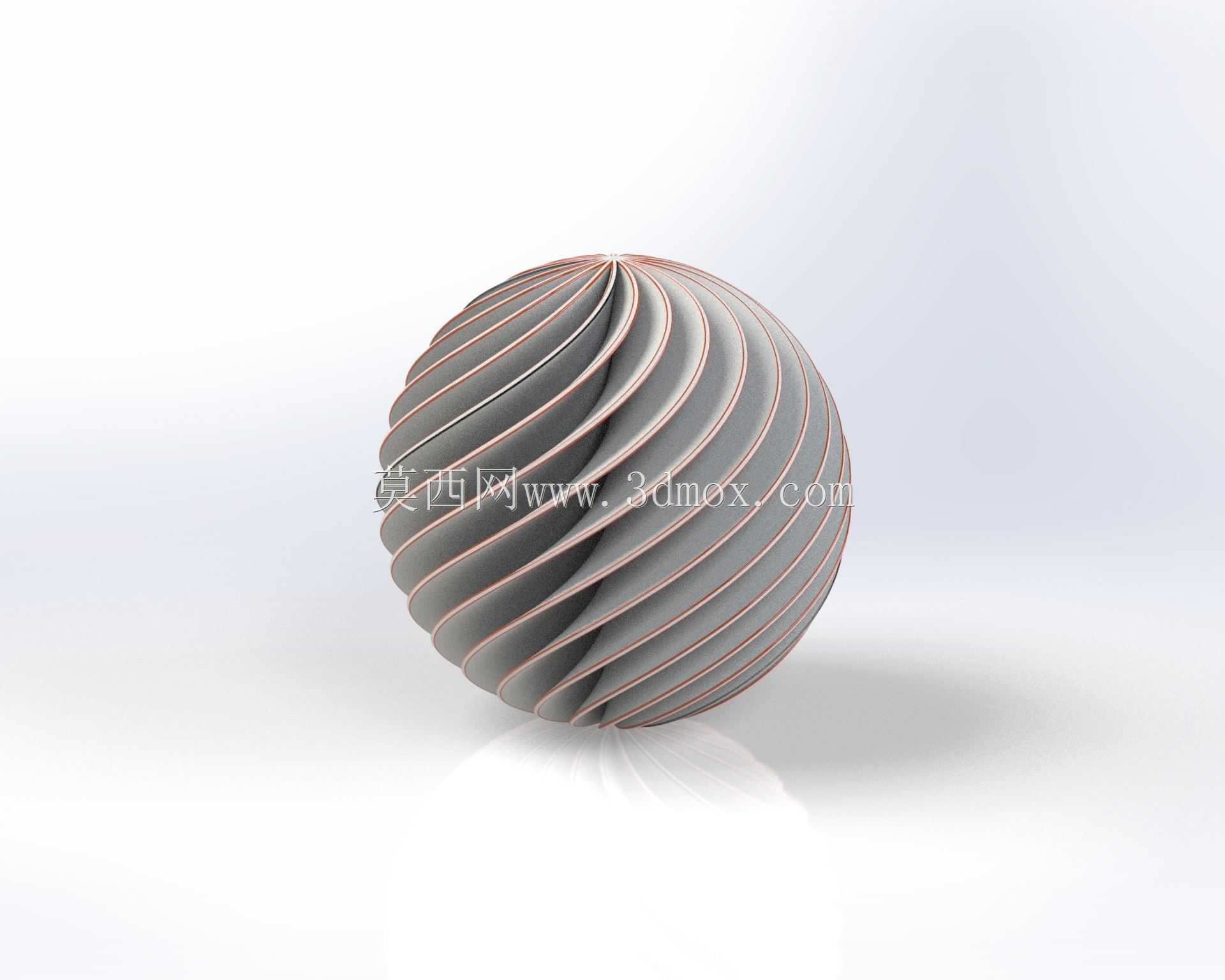

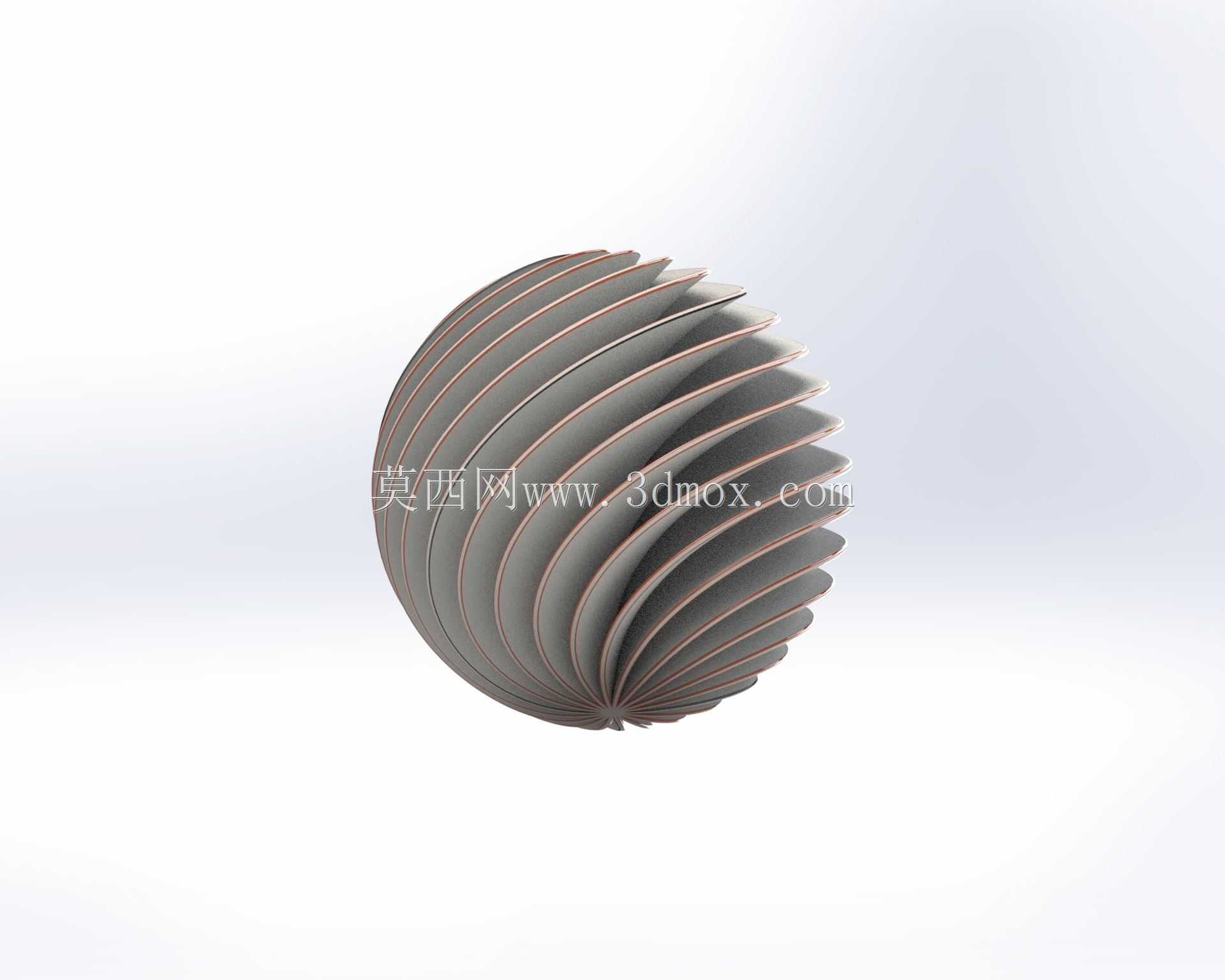

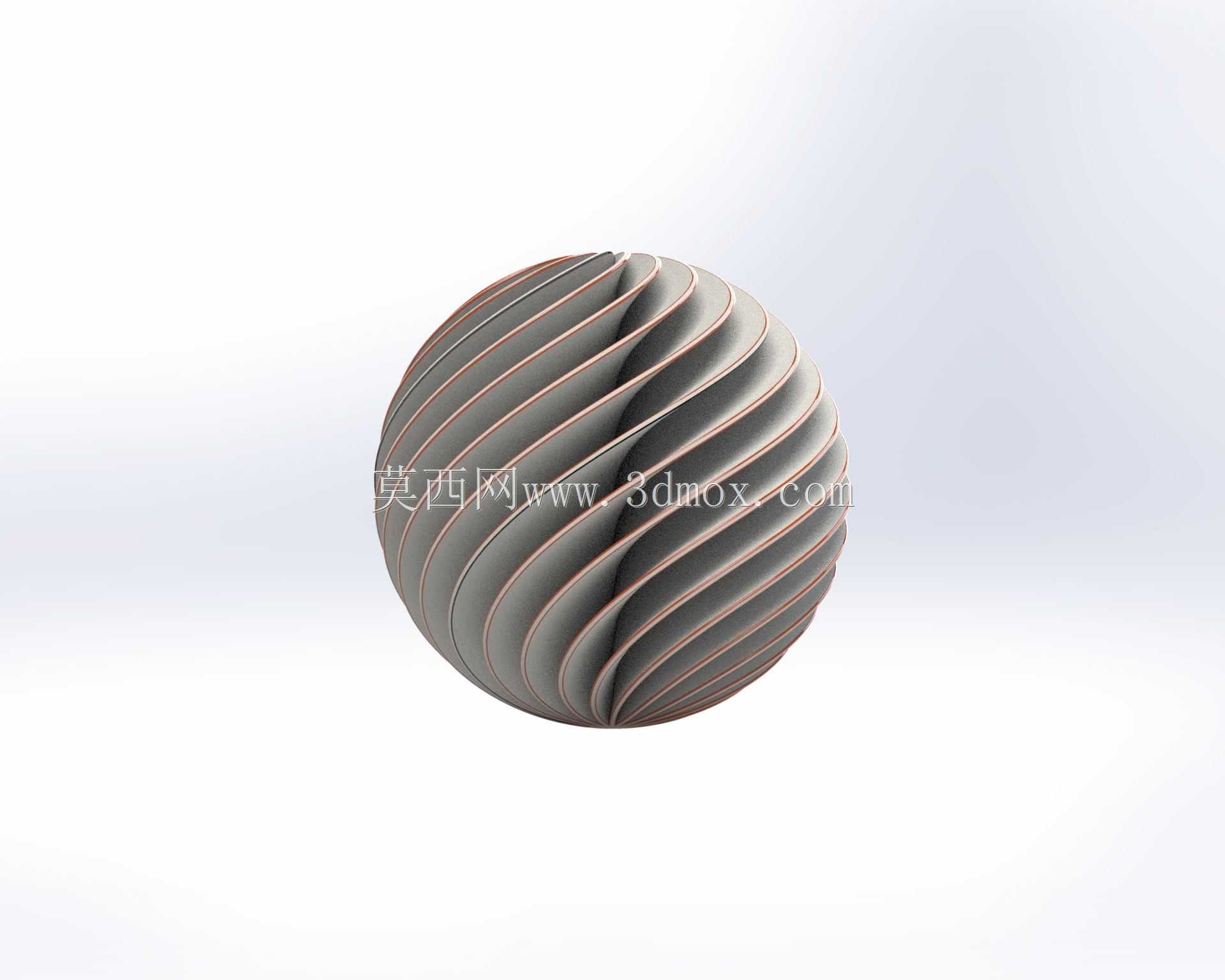

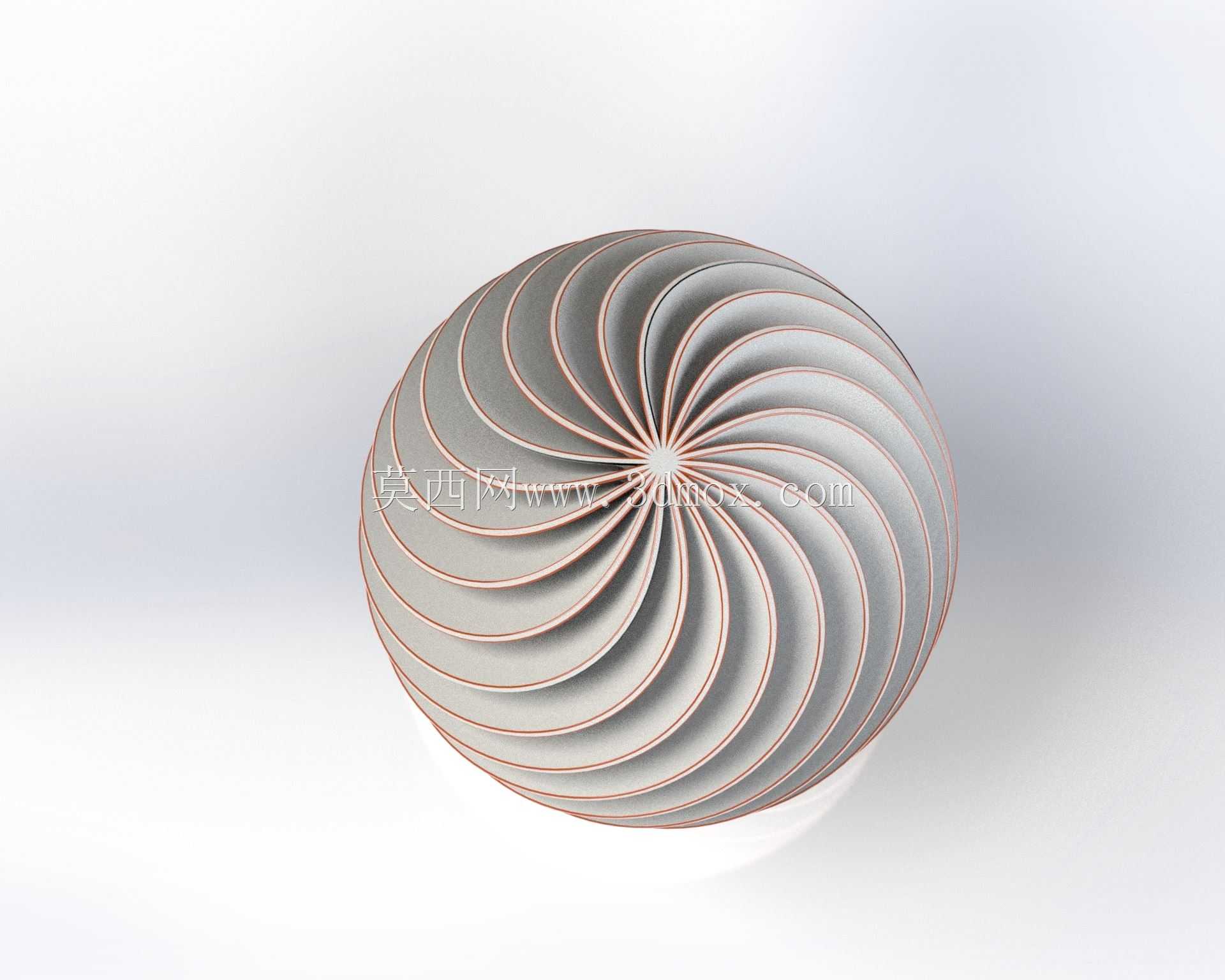

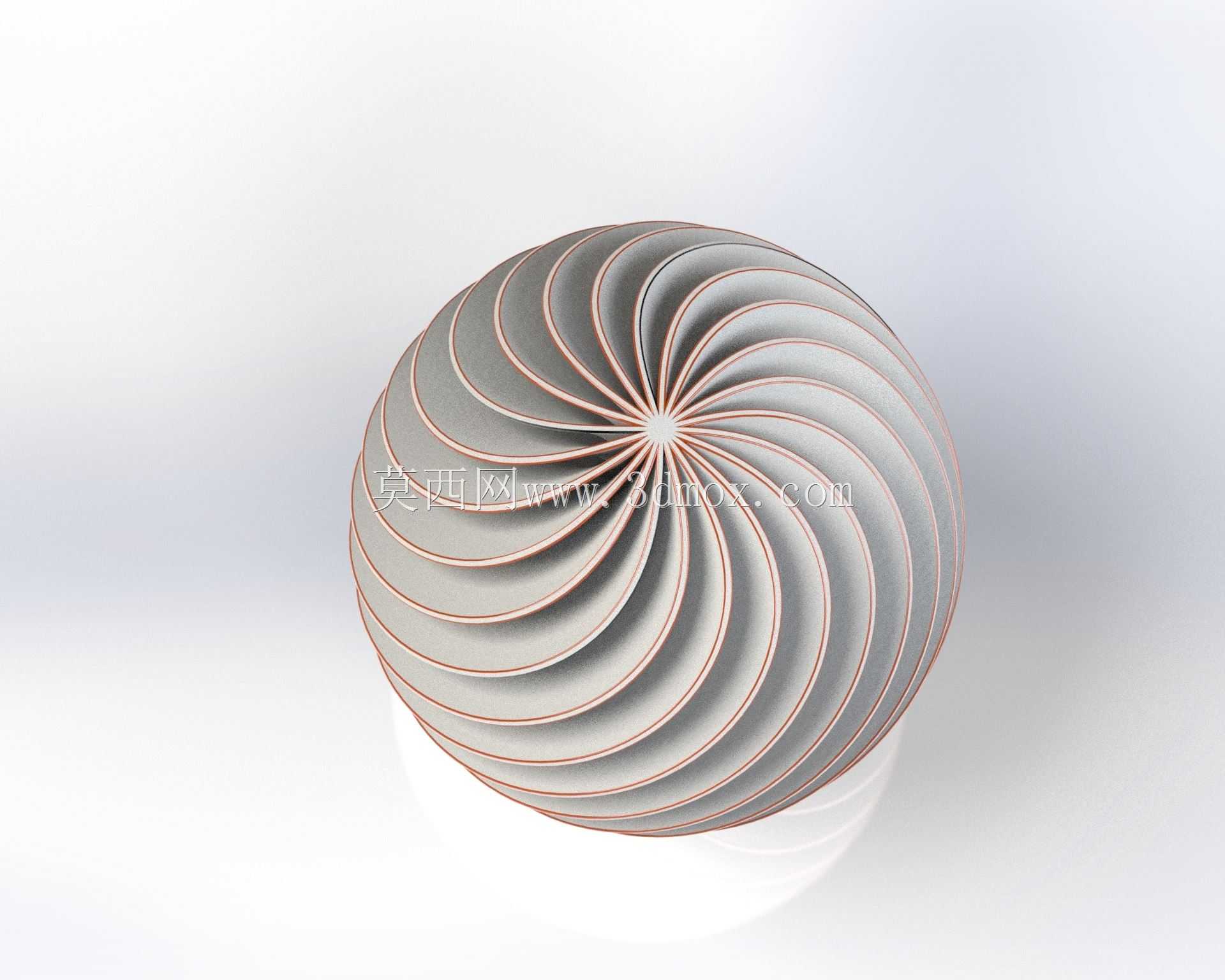

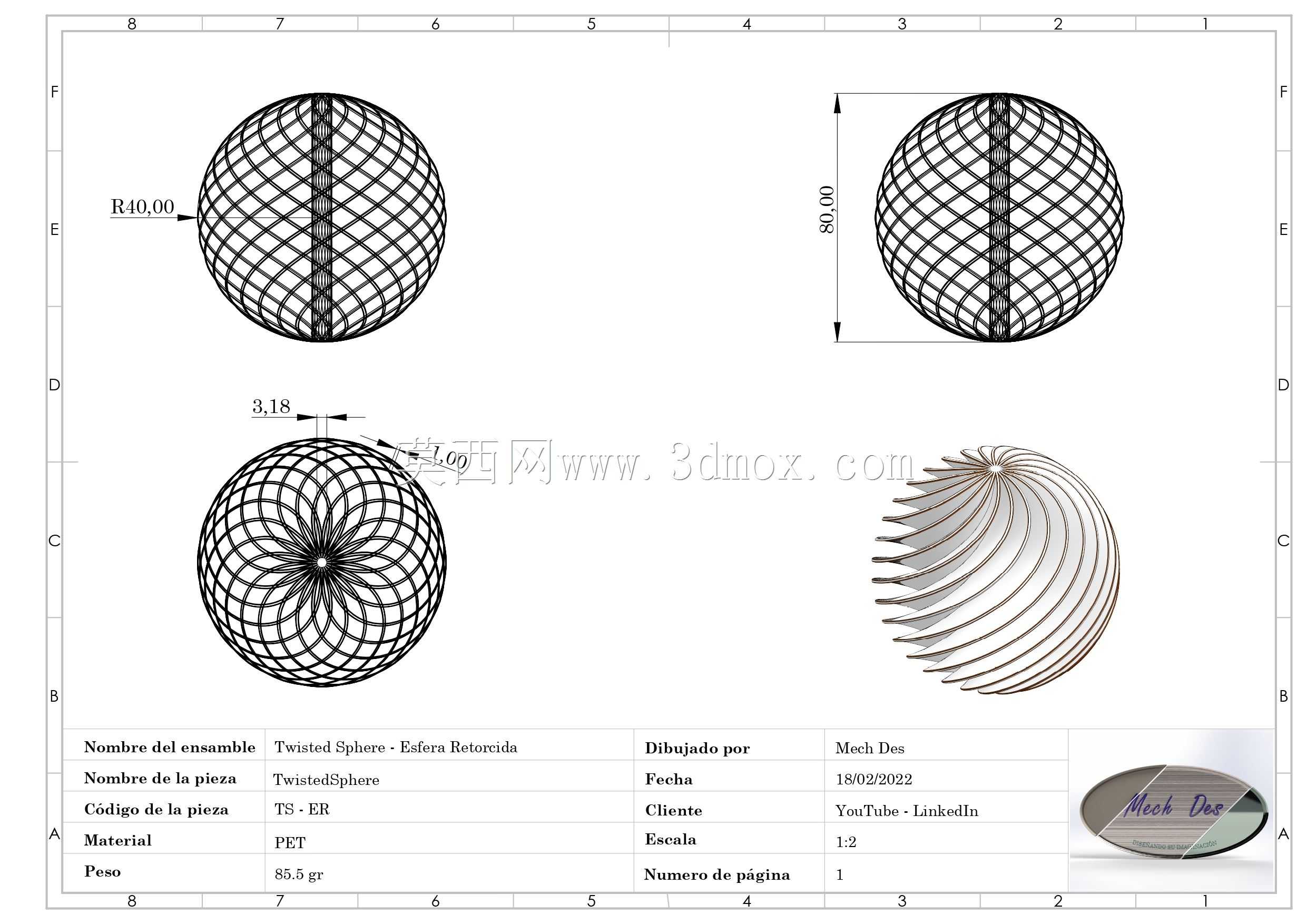

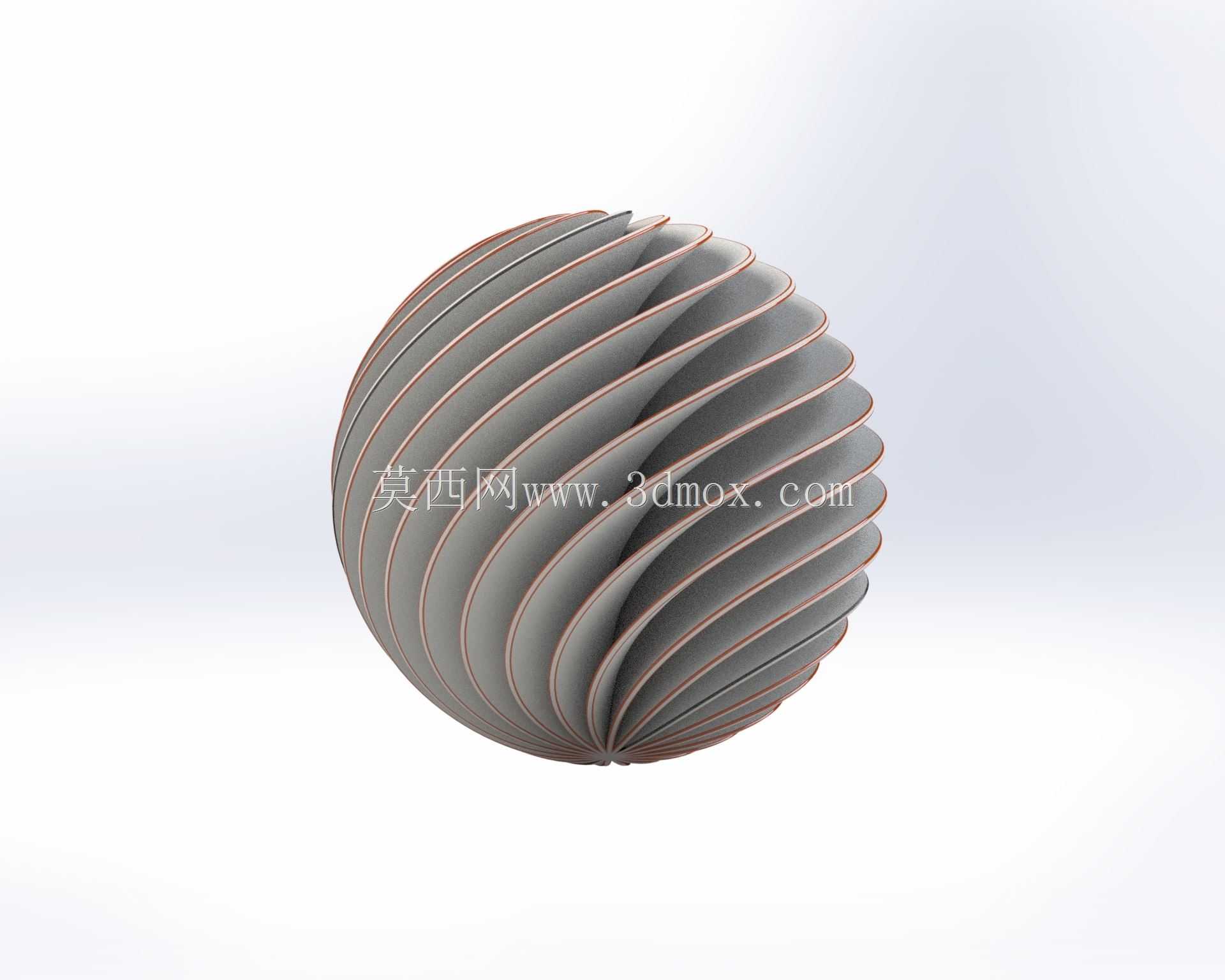

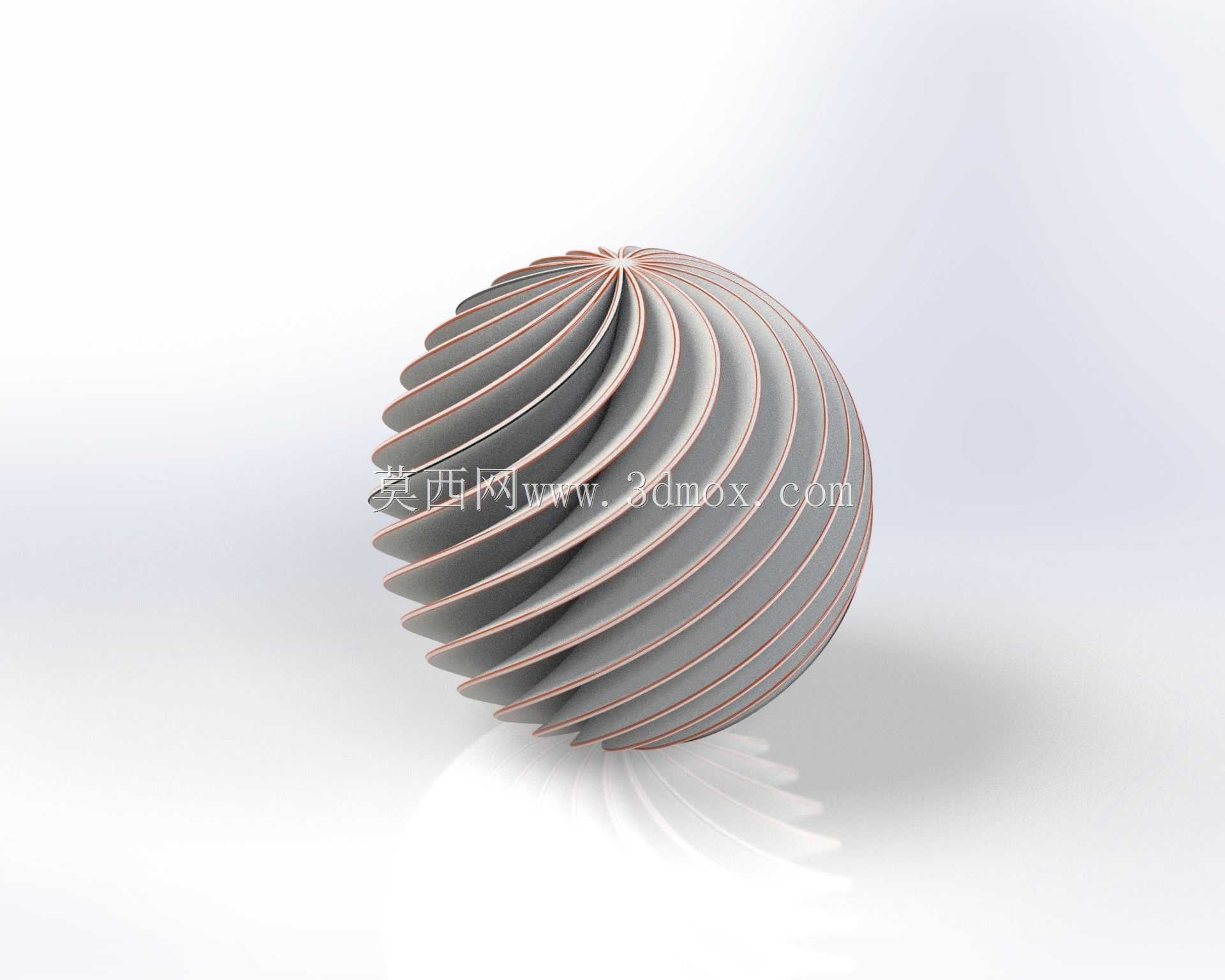

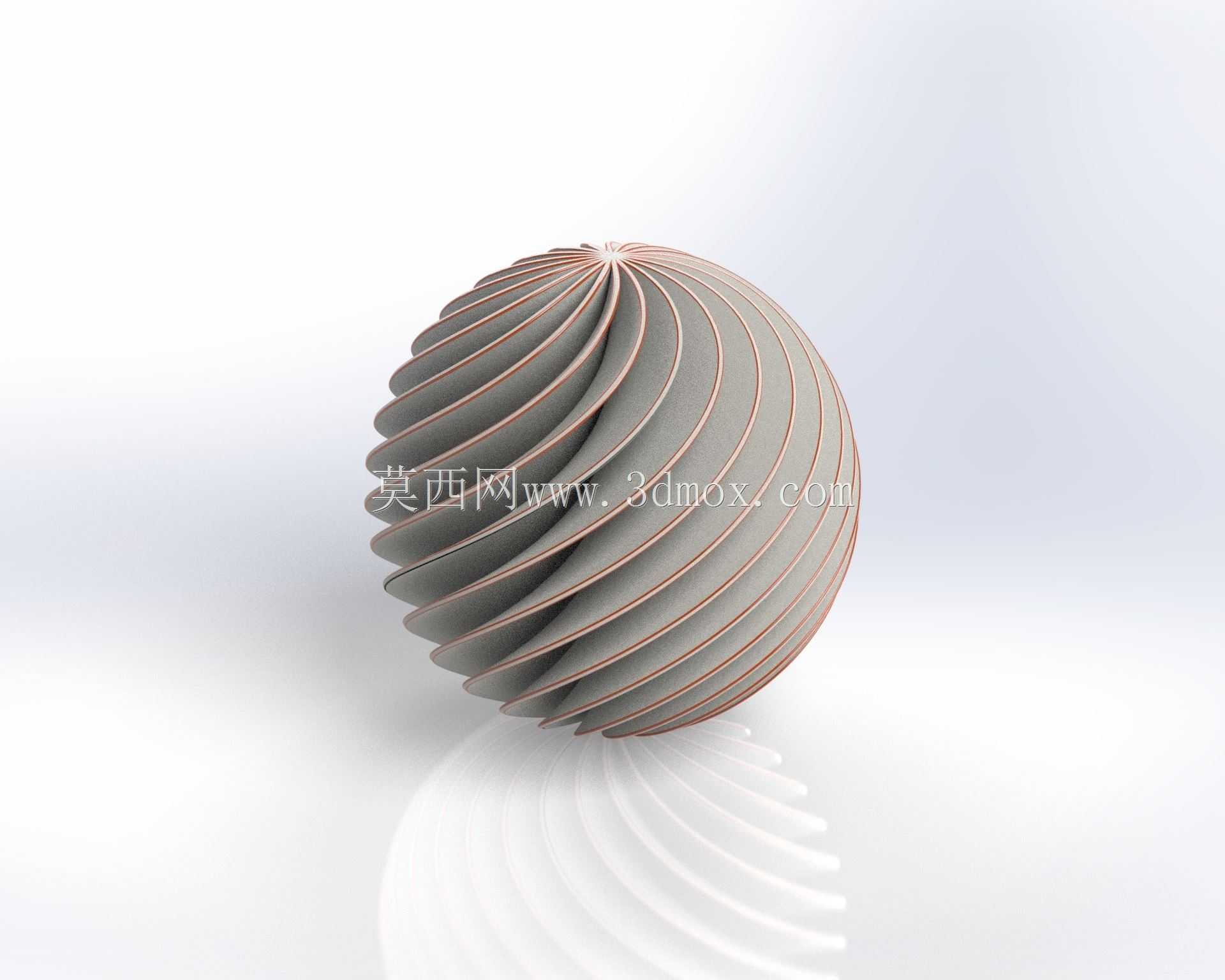

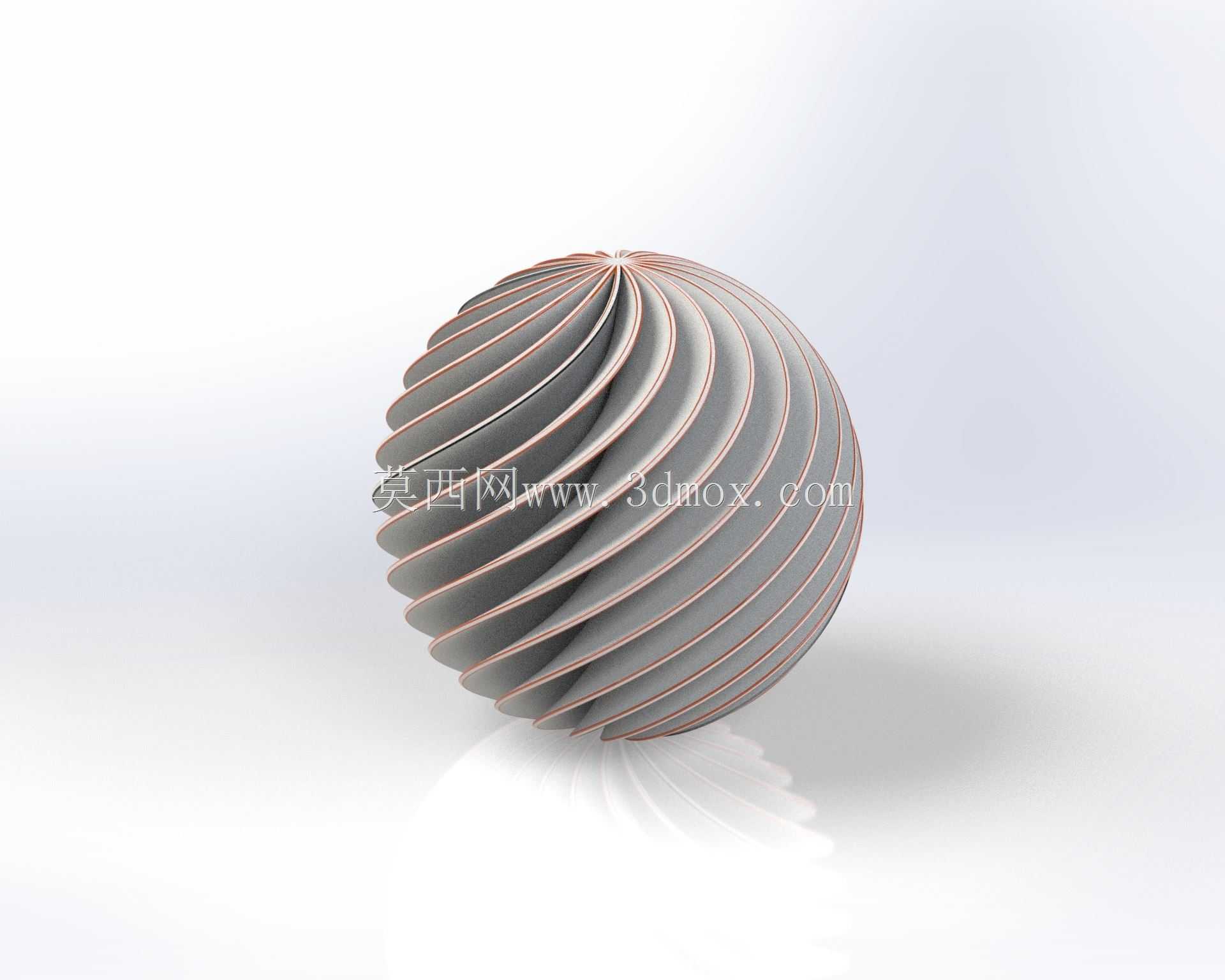

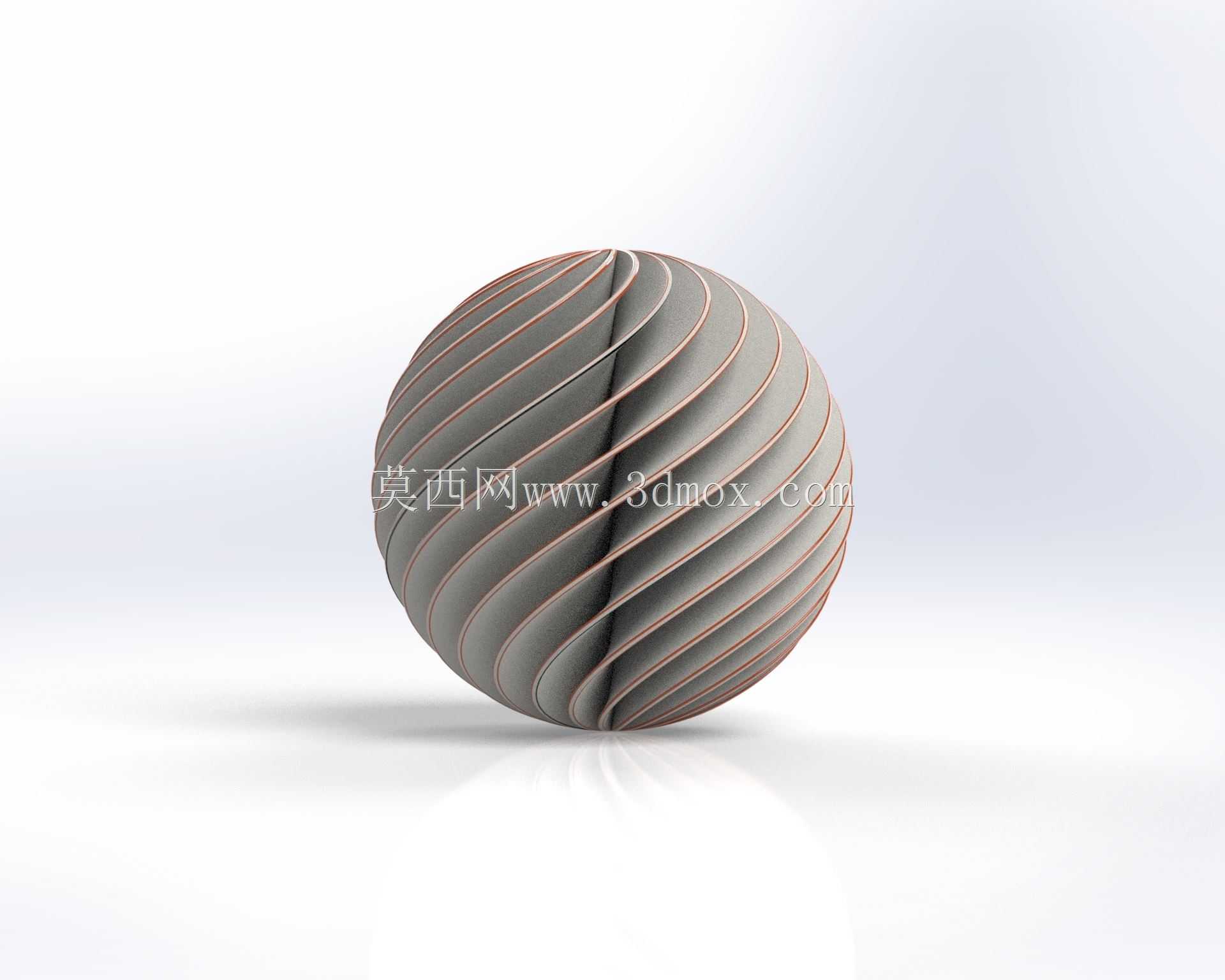

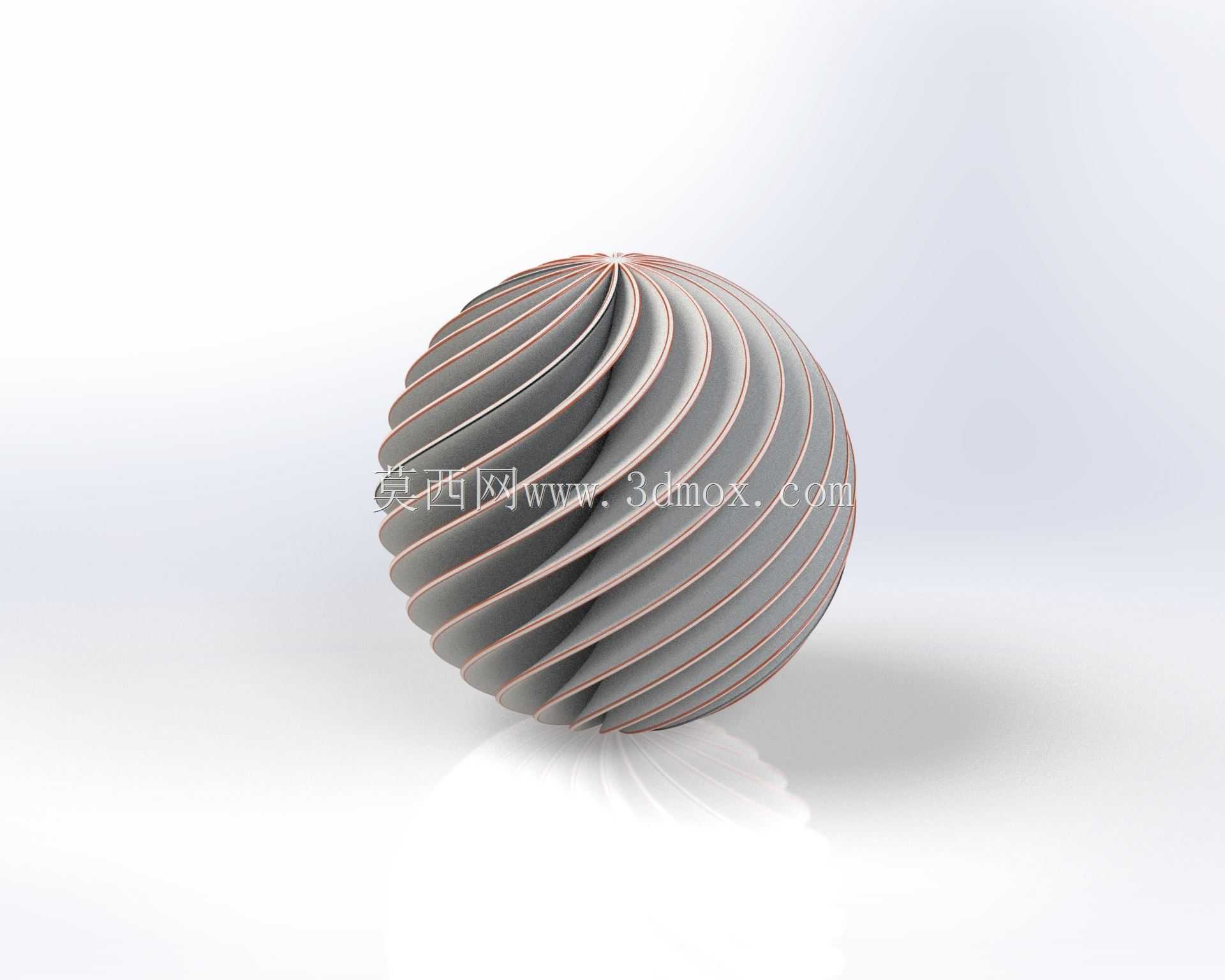

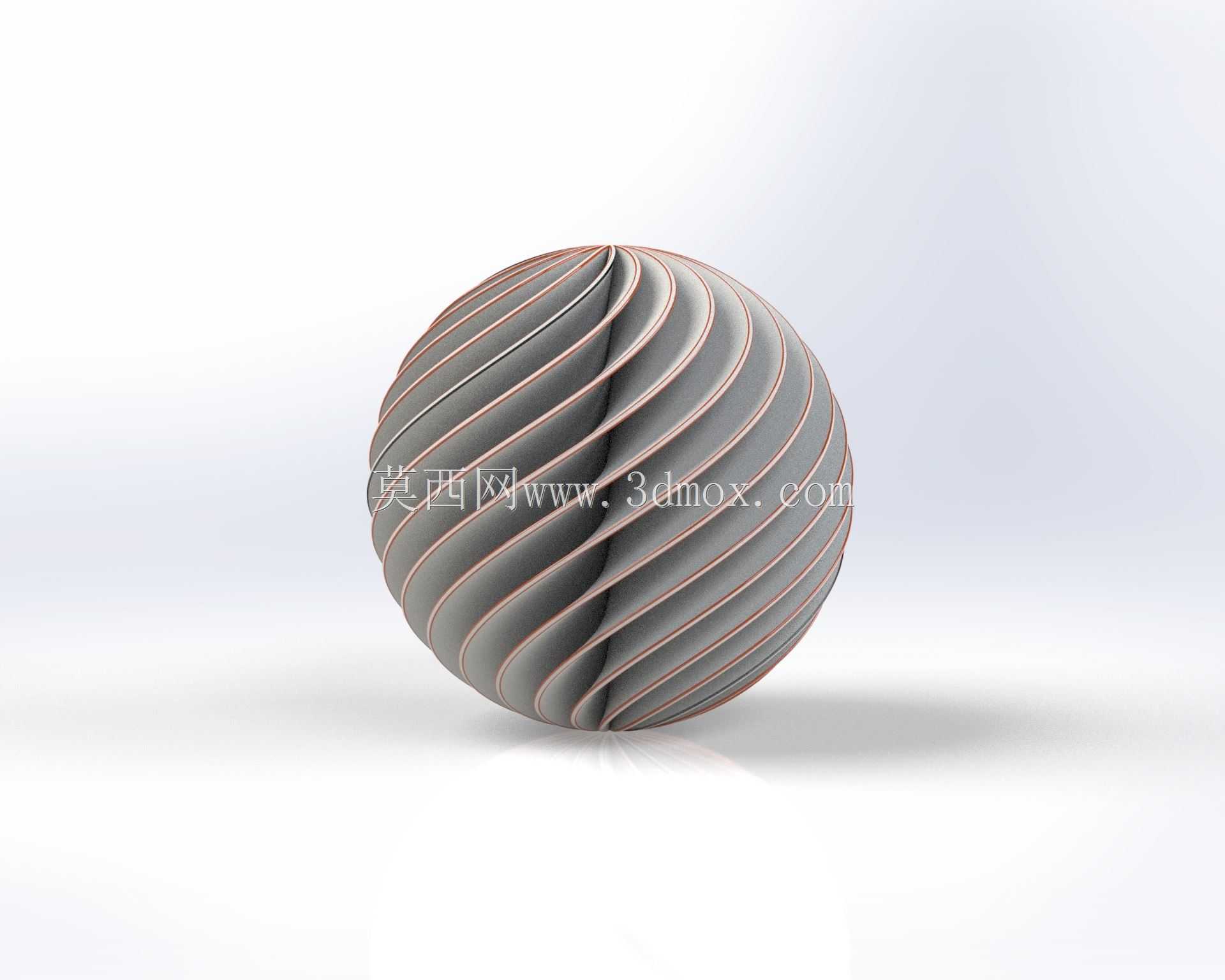

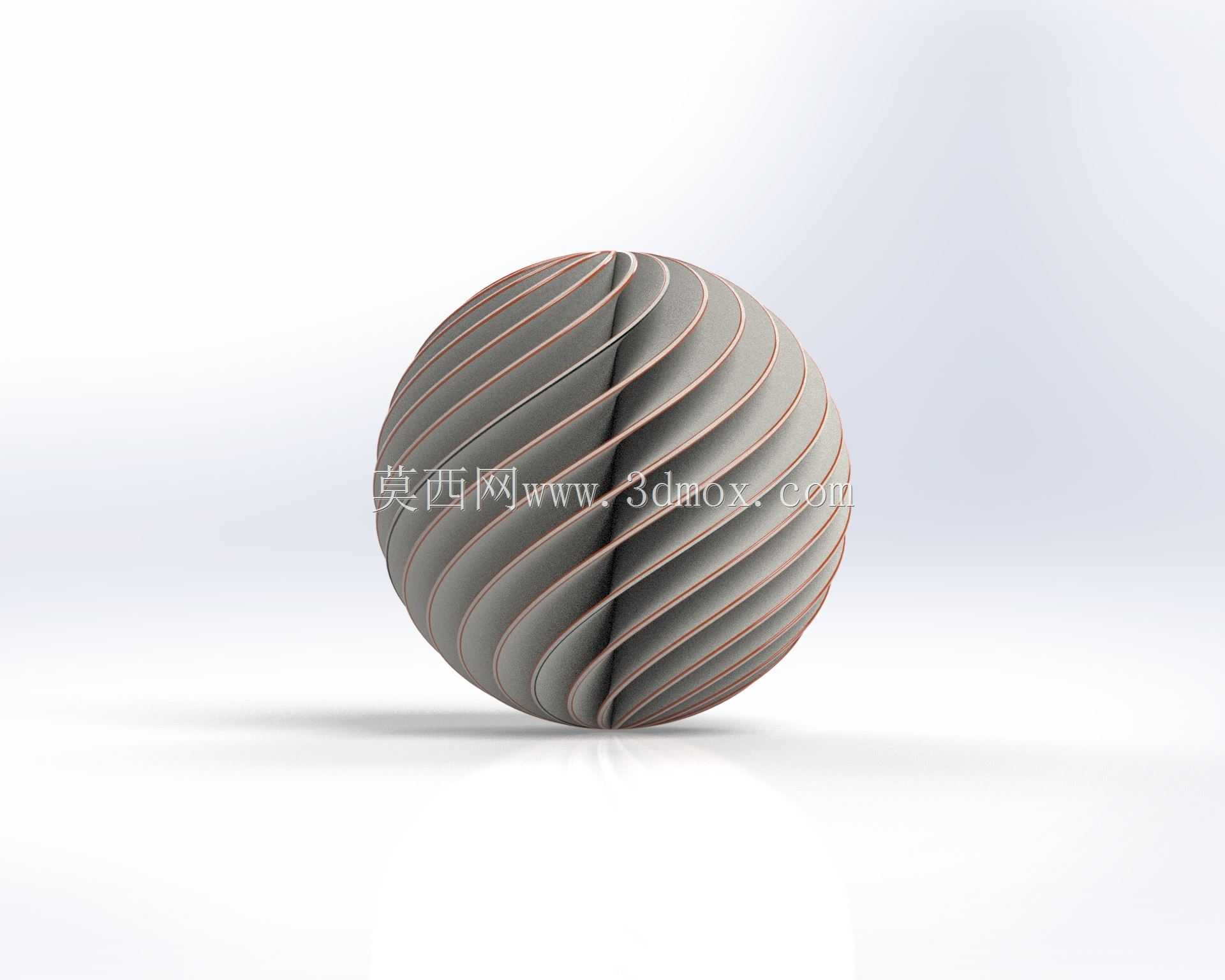

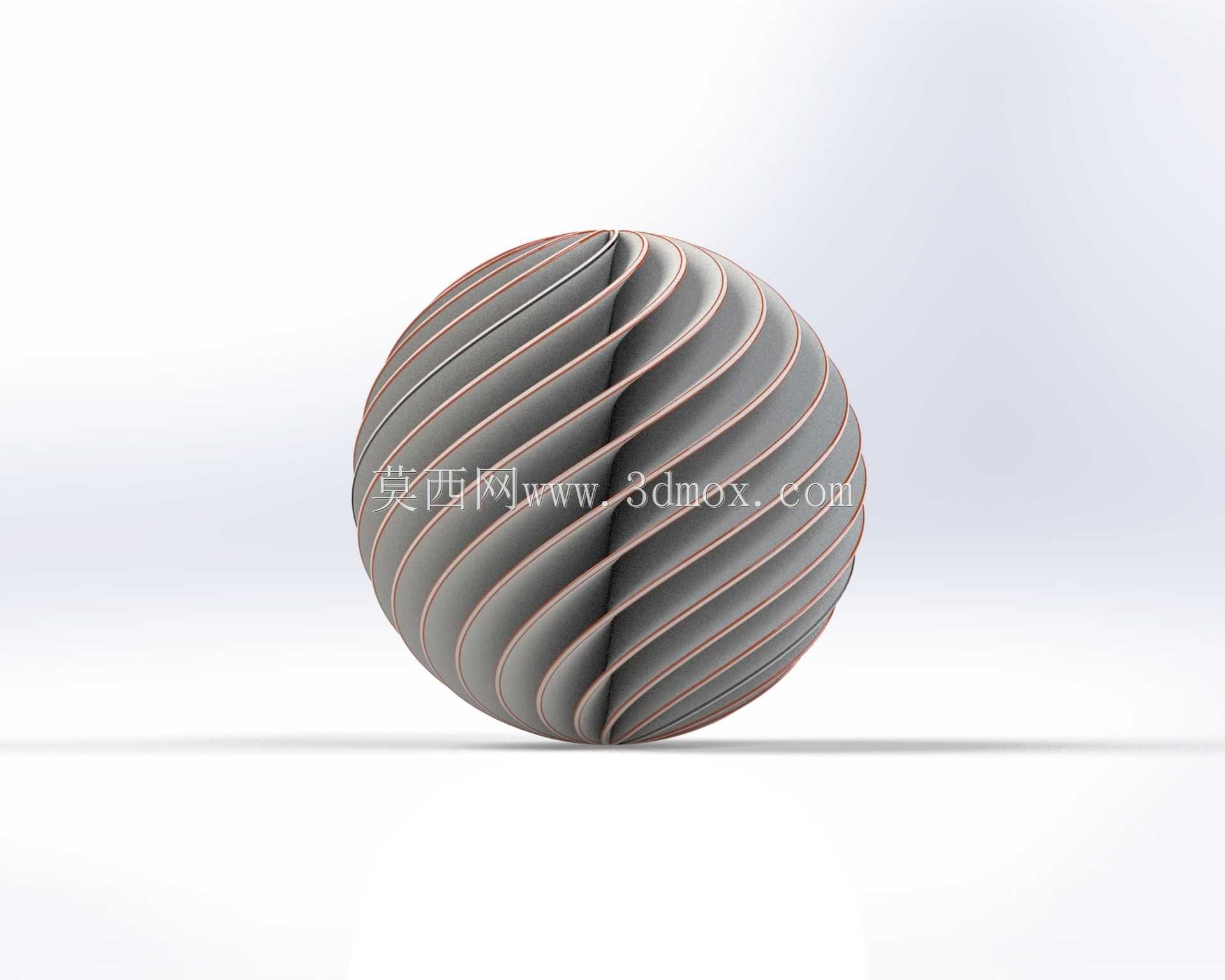

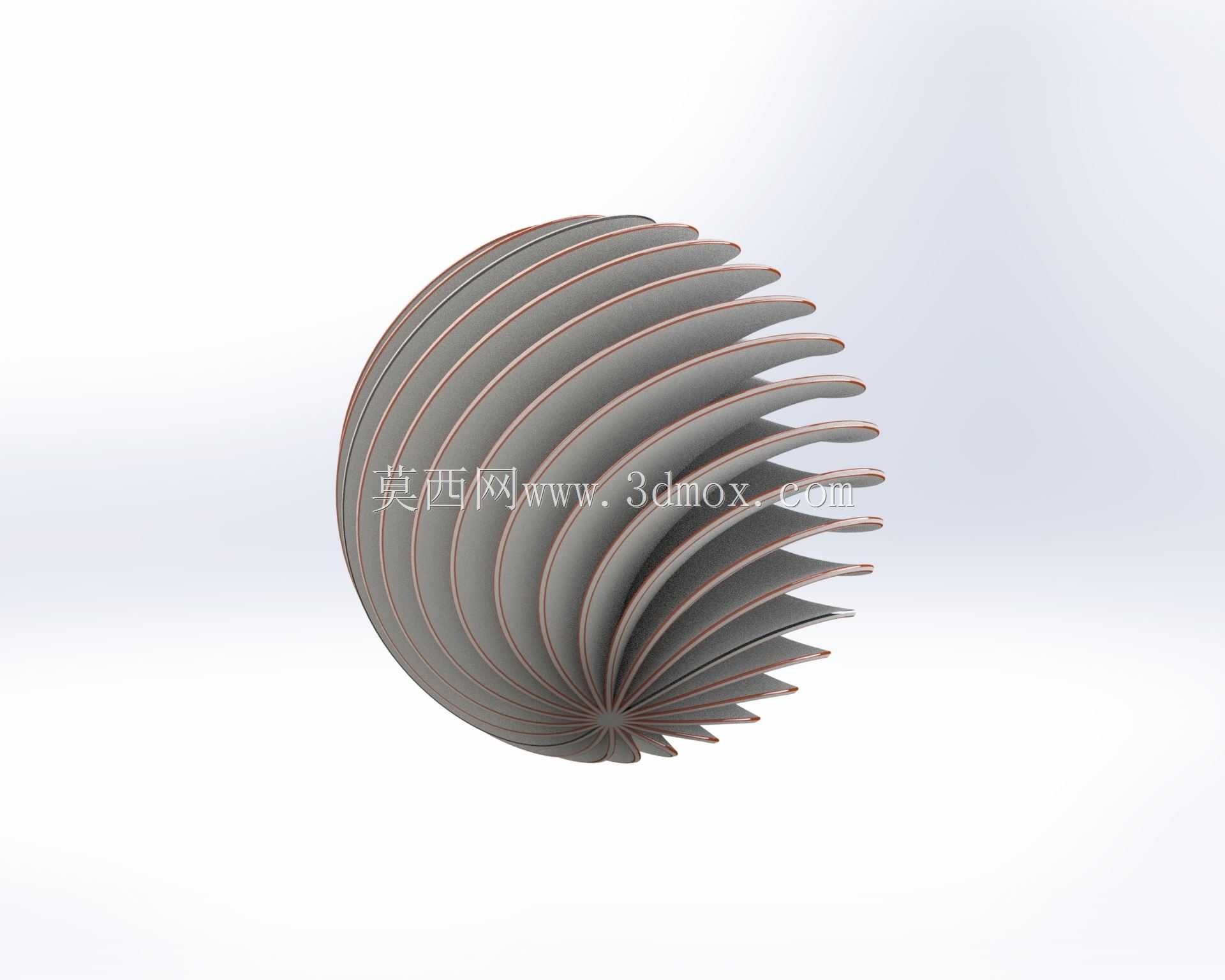

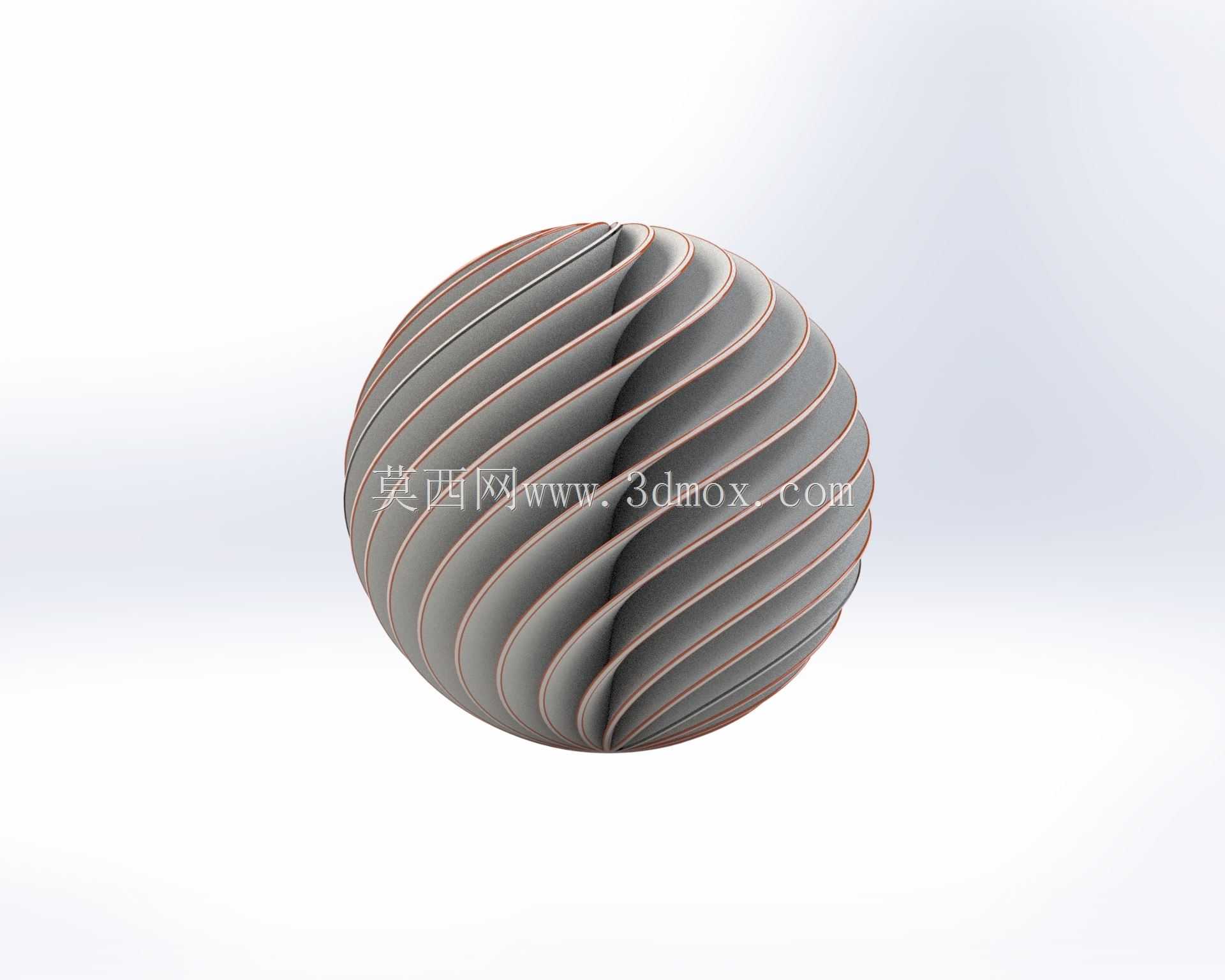

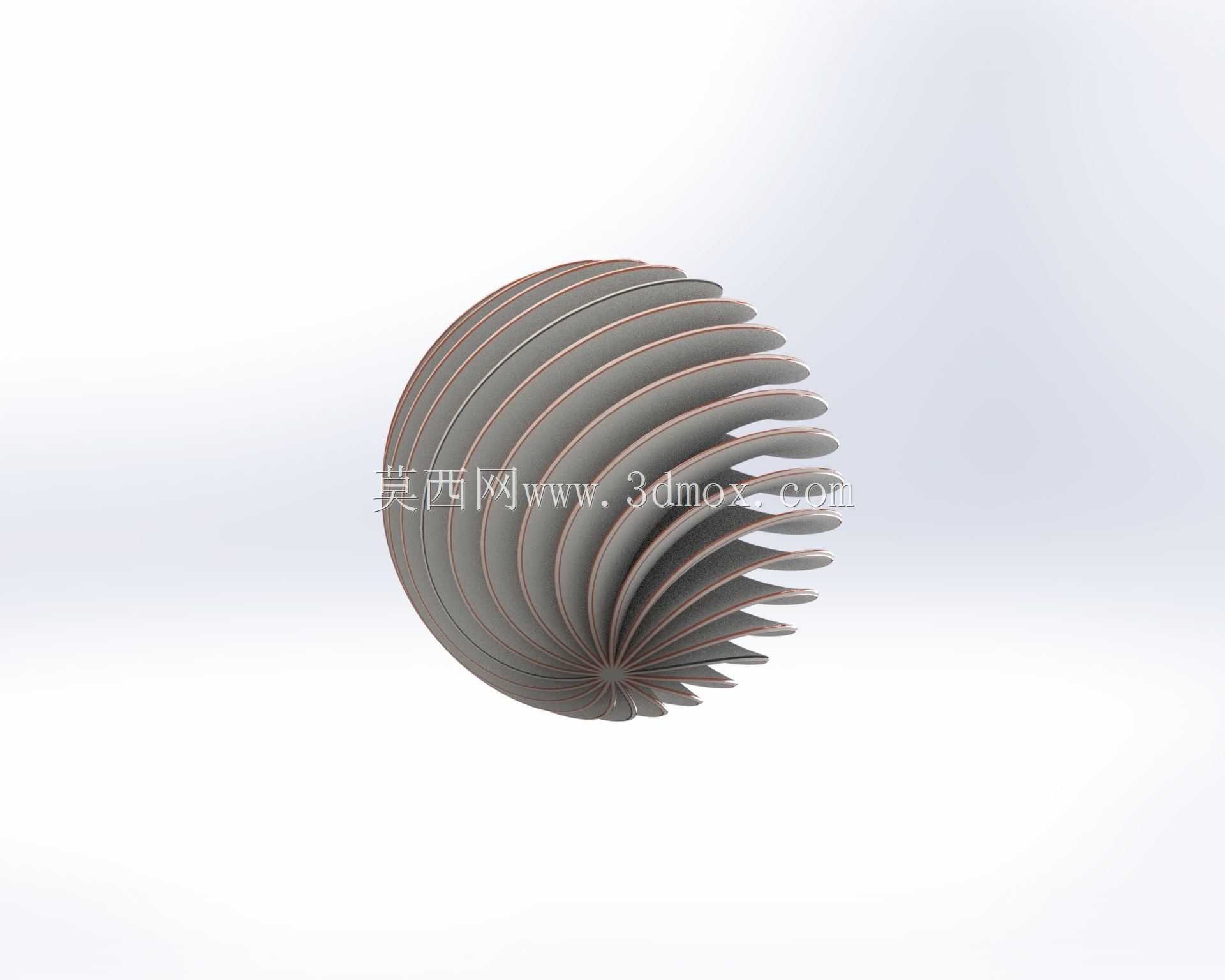

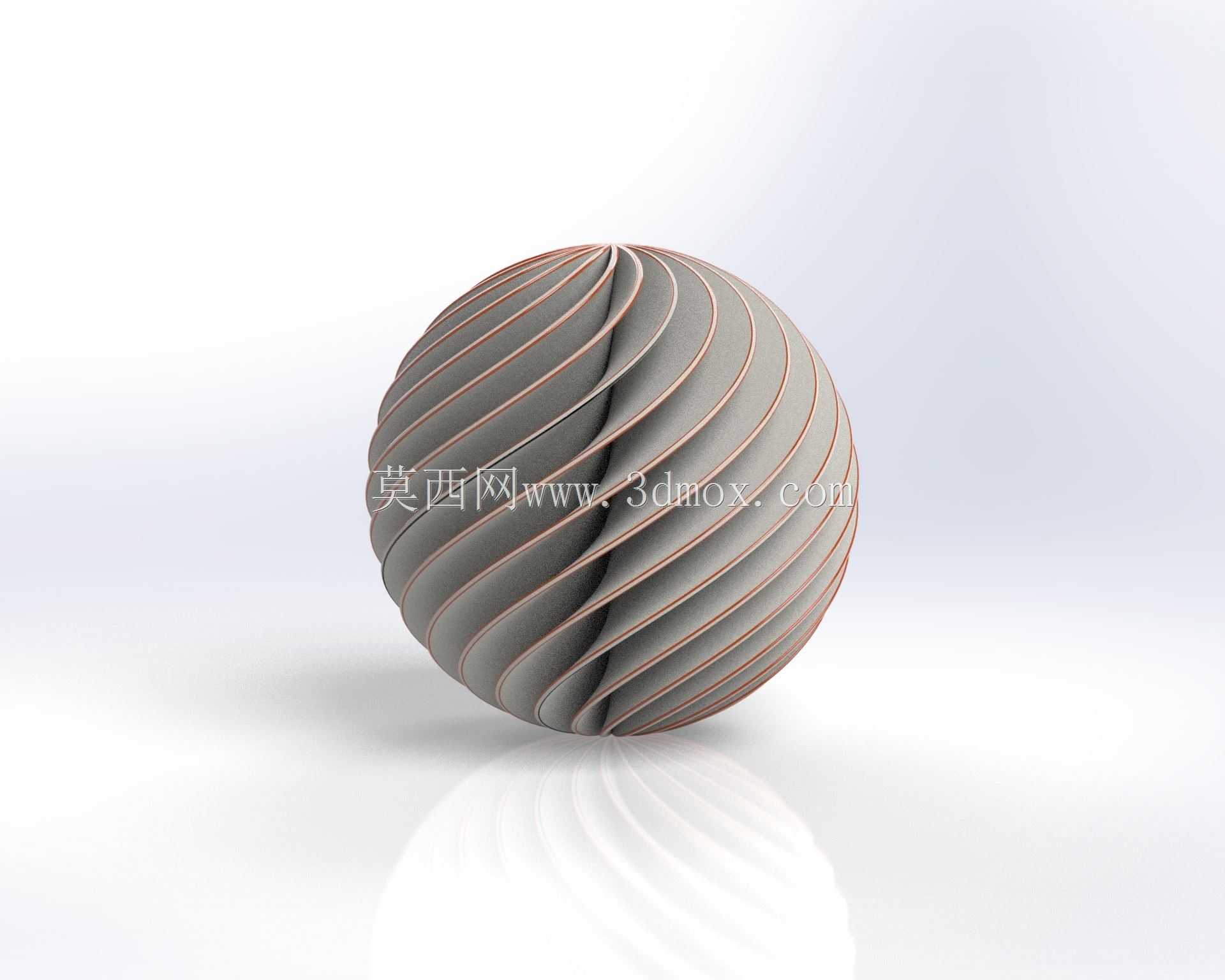

　　设计这类结构的时候，首先要敲定的是球体的整体外轮廓边界，从结构尺寸来看，球体最大外径控制在80毫米，单条网格筋的宽度为3.18毫米，球面的曲率半径统一为40毫米，这个尺寸边界刚好适配多数常规工业传感器的探头安装尺寸，不需要额外做转接结构就能直接套在直径70毫米以内的传感探头上。结构的扭曲逻辑是沿着球体的经线方向做渐进式扭转，每一根筋条从球体的一极出发，沿着球面螺旋延伸到另一极，相邻筋条之间的间距保持均匀，不会出现局部网格过密或者过疏的情况，这样既能保证整体结构的受力均匀，也能让各个方向通过的介质流量保持一致。

　　从结构强度角度考虑，筋条采用等截面设计，沿着延伸方向的截面尺寸保持一致，避免出现应力集中的薄弱点，即使在有一定流速的流体冲击下，也不会出现局部变形的问题。网格的镂空比例经过反复调整，既保证了通透率满足介质流通的要求，又不会因为镂空过多导致结构刚性不足，日常安装拆卸时用手捏持也不会出现明显形变。扭曲的角度设计也有实际考量，筋条的扭转角度刚好让相邻筋条形成的缝隙方向不会正对内部的敏感元件，能有效阻挡斜向飞溅的液滴或者粉尘直接落到敏感元件表面，起到一定的物理防护作用，同时又不会阻碍气体分子的正常扩散。

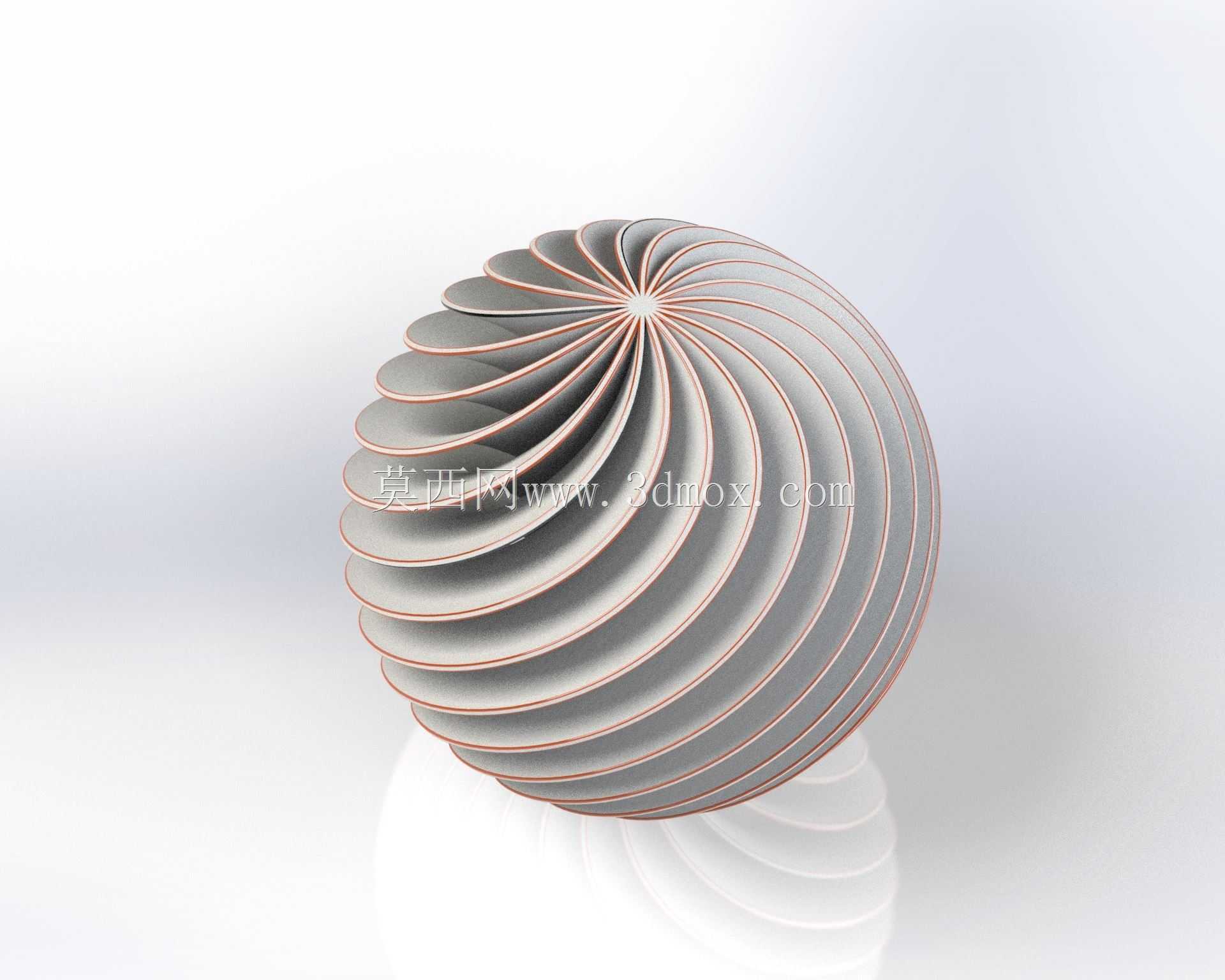

　　在实际安装适配性上，球体的两极位置预留了平整的安装端面，端面处的筋条汇聚成一个整圈的环形结构，方便通过卡箍或者螺纹压圈把整个球形罩固定在传感器的壳体上，不需要额外设计复杂的连接结构，安装时只需要对准安装位压紧紧固件即可，拆卸清理的时候也能快速拆下，不会有清洁死角。这种流线型的扭曲网格结构，相比普通的直筋球形罩，在流体通过时产生的涡流更小，能有效降低流体流过时产生的风噪，对于一些对振动敏感的高精度传感器来说，能减少结构振动带来的检测误差。另外这种结构的外观辨识度较高，也可以用在一些需要展示内部结构的演示类传感设备上，既满足功能需求，也具备一定的展示效果。

　　建模过程中需要注意筋条的扫掠路径始终贴合球面曲率，不能出现局部凸起或者凹陷的情况，否则会导致流体经过时出现不必要的扰流，影响整流效果。每根筋条的扭转角度要保持一致，相邻筋条之间的间隙误差控制在0.1毫米以内，保证各个方向的流通阻力均匀。整体结构做了等壁厚处理，不管是采用3D打印加工还是注塑成型，都能保证壁厚均匀，不会出现缩痕或者打印断层的问题，加工适配性较强。对于需要接触腐蚀性气体的使用场景，只需要更换对应的耐腐蚀材料即可，结构本身不需要做调整，适配不同的使用工况。
