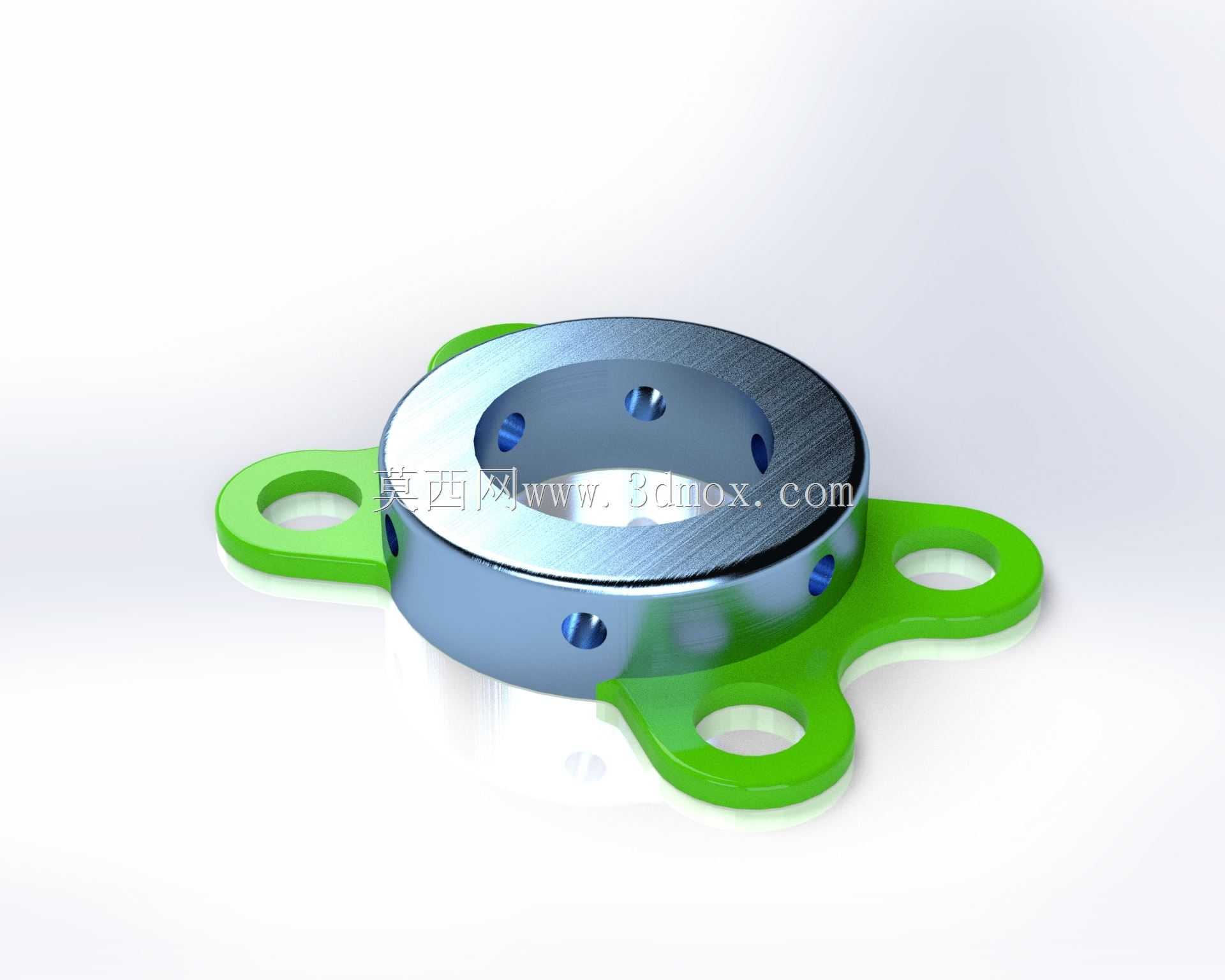

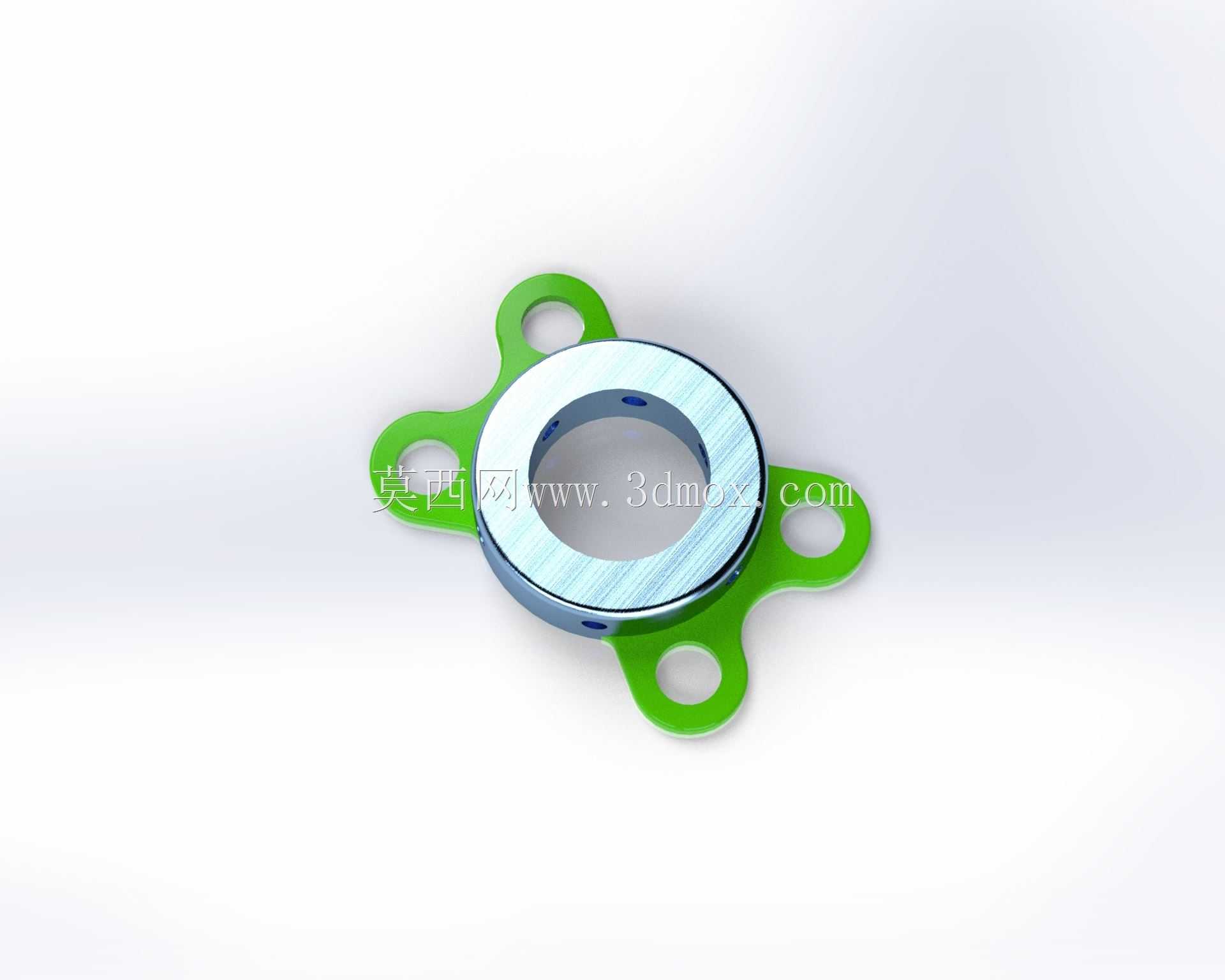

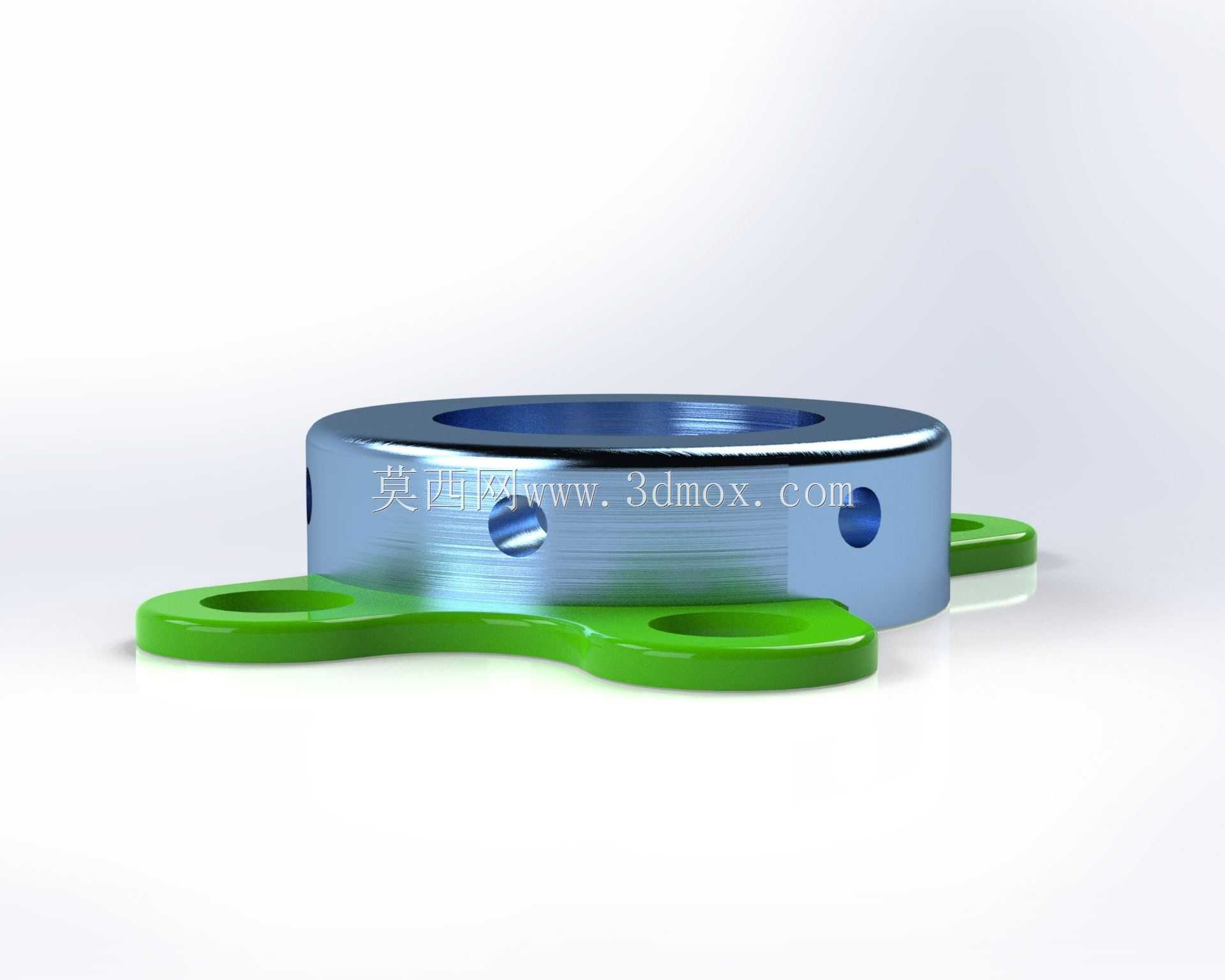

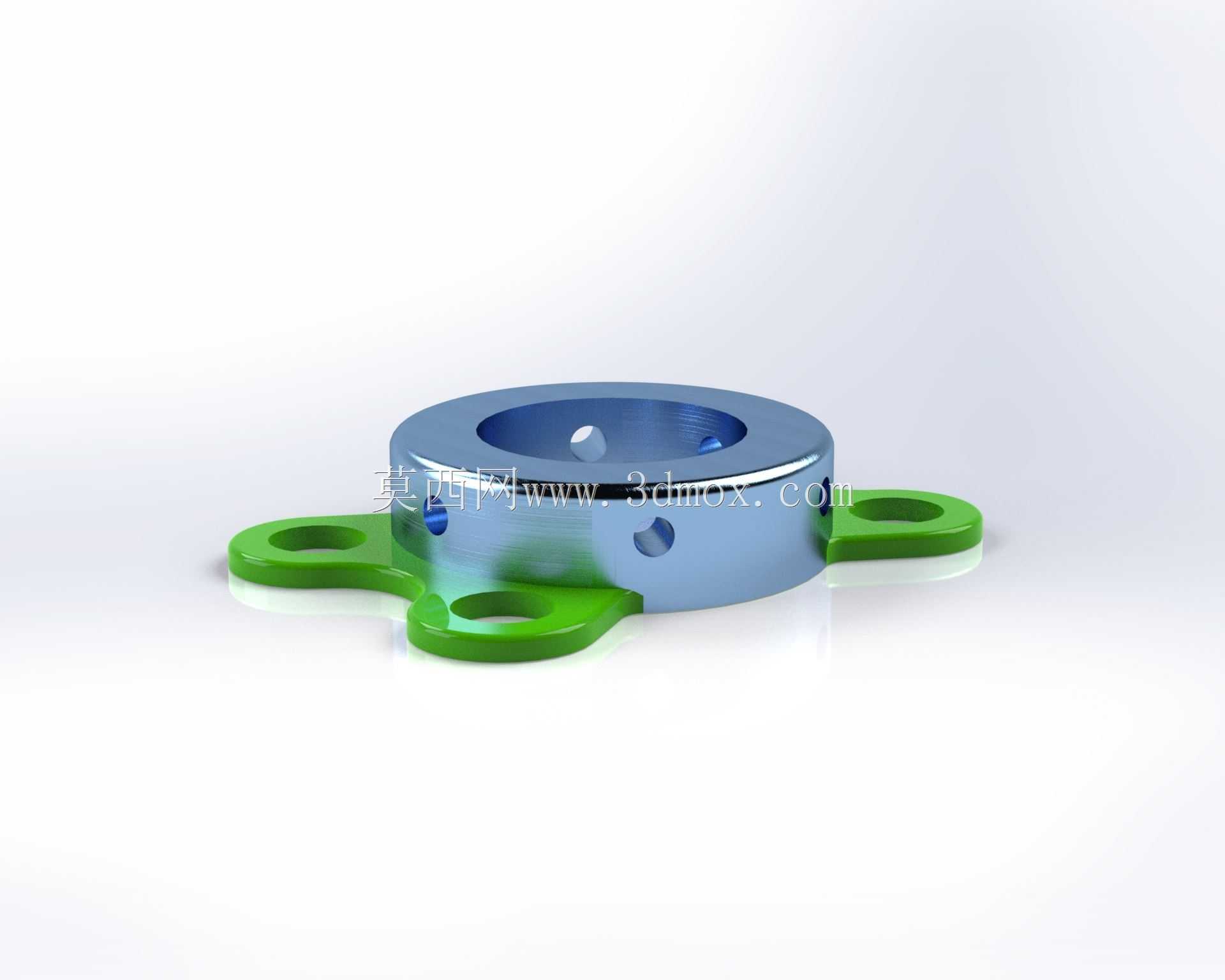

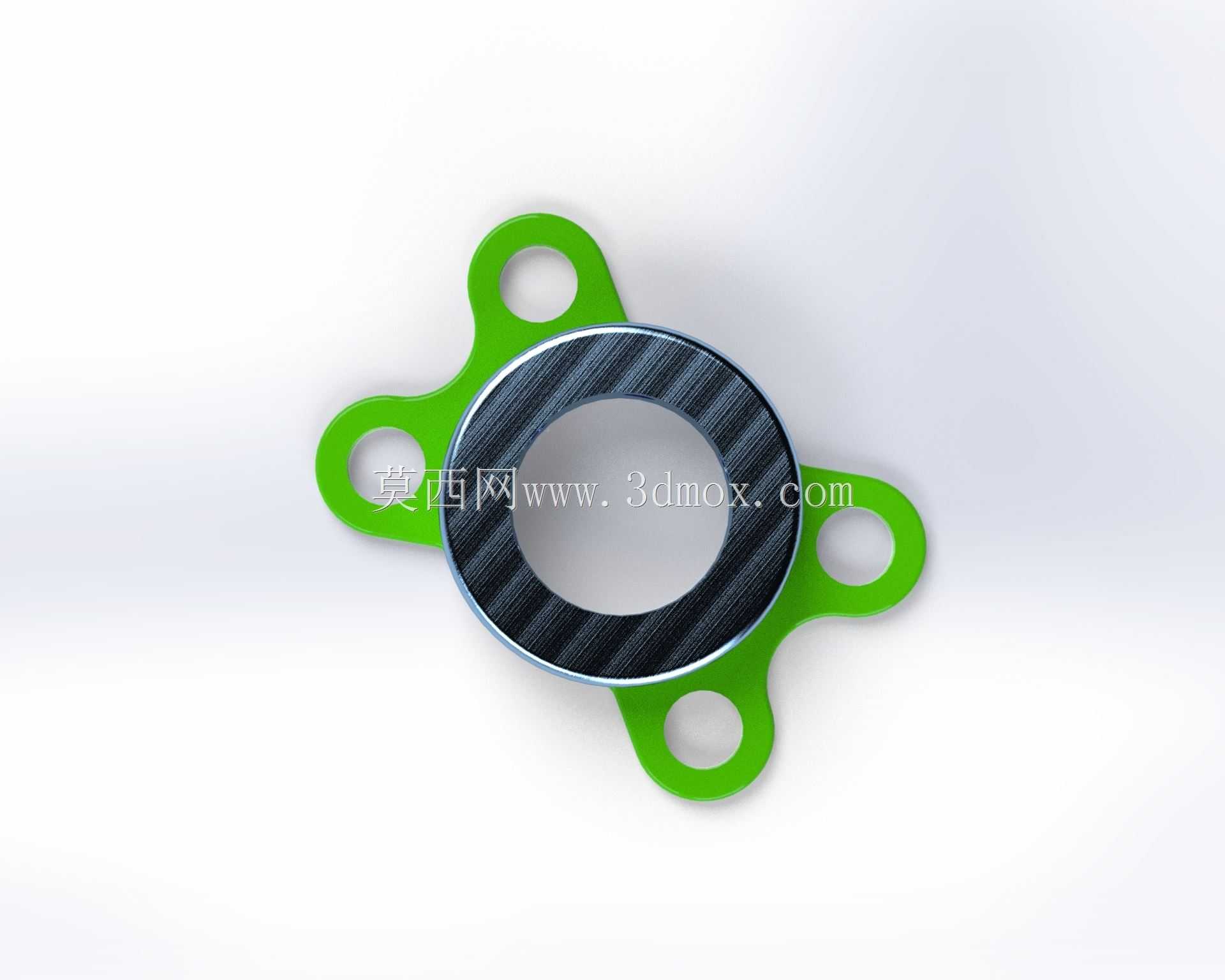

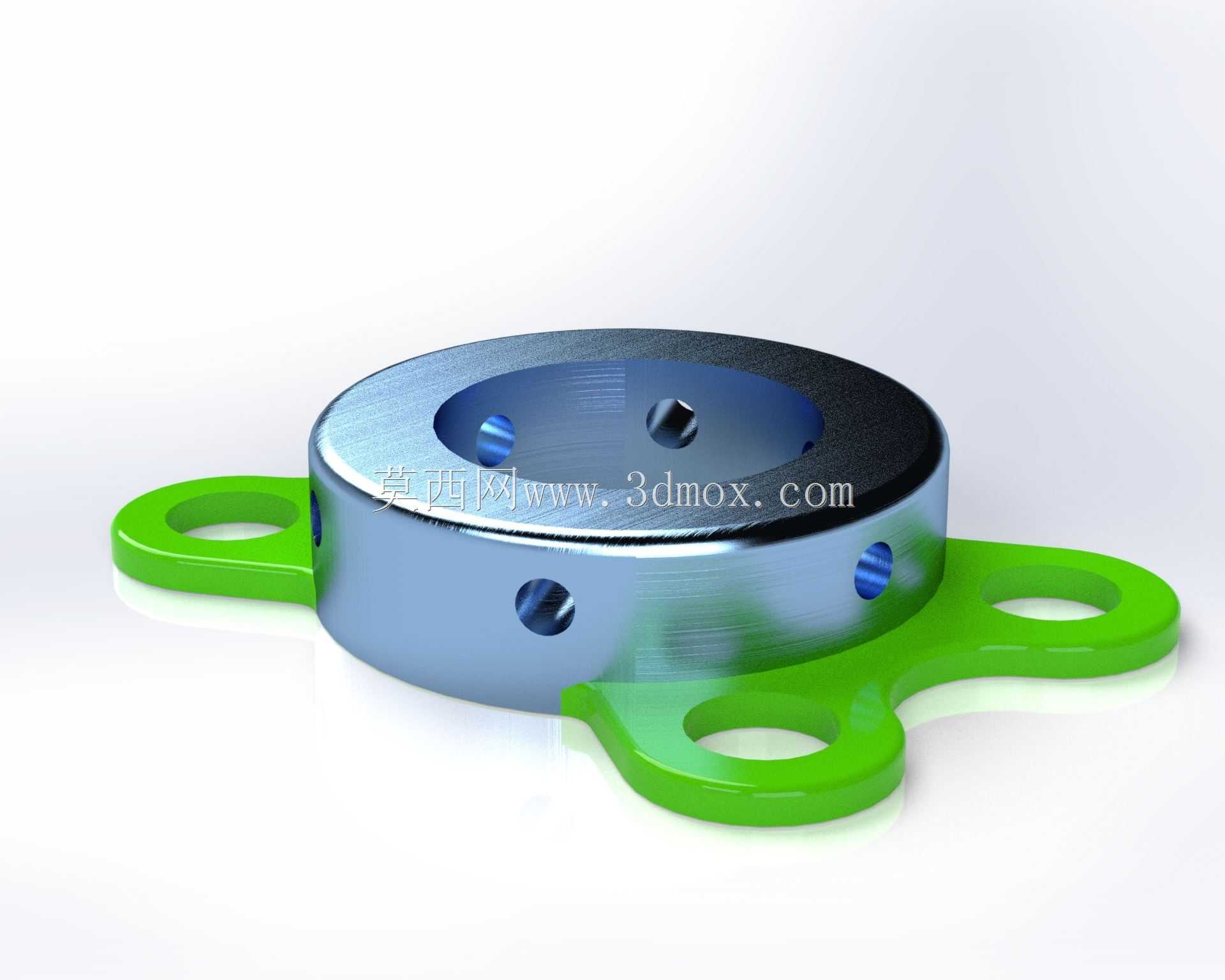

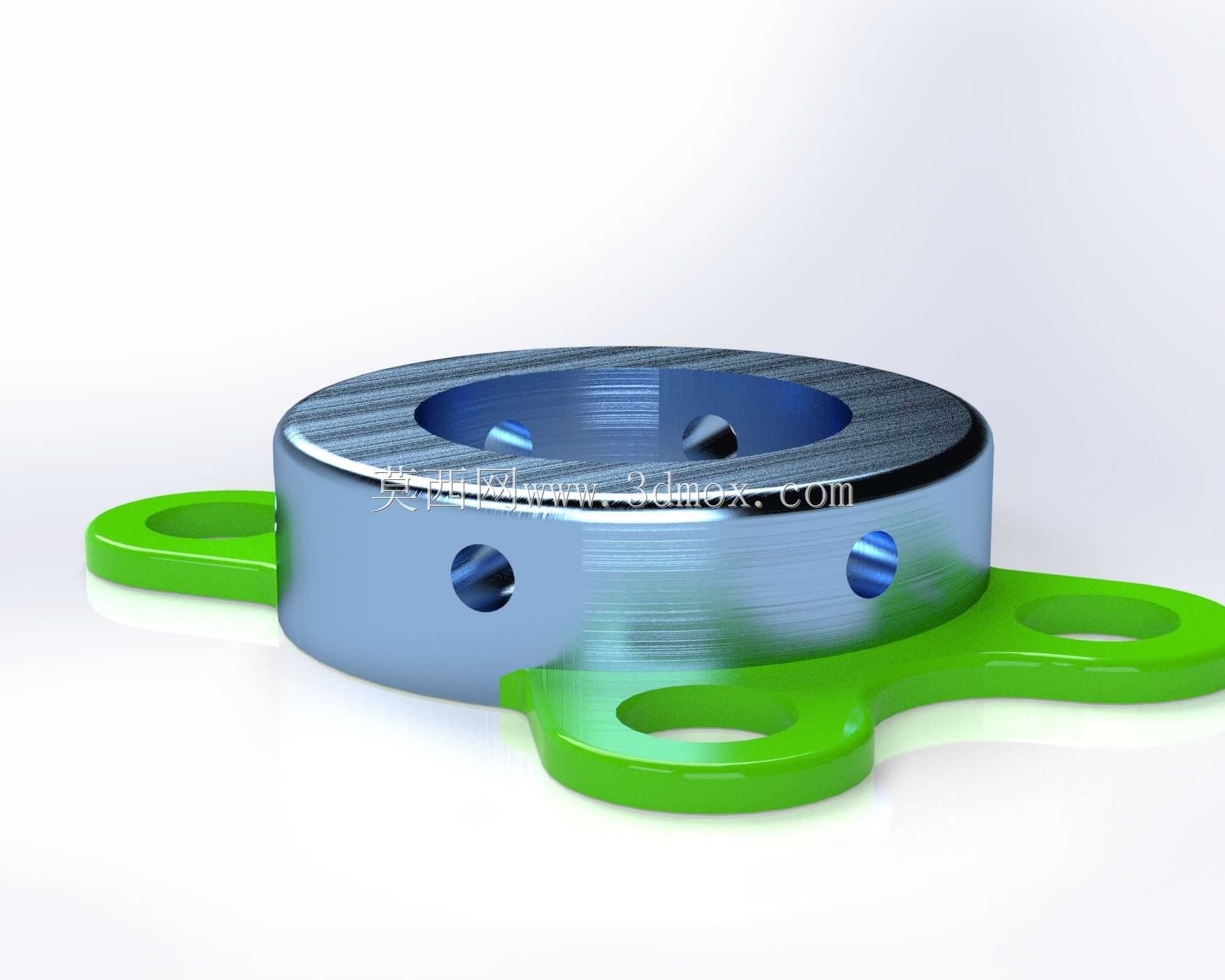

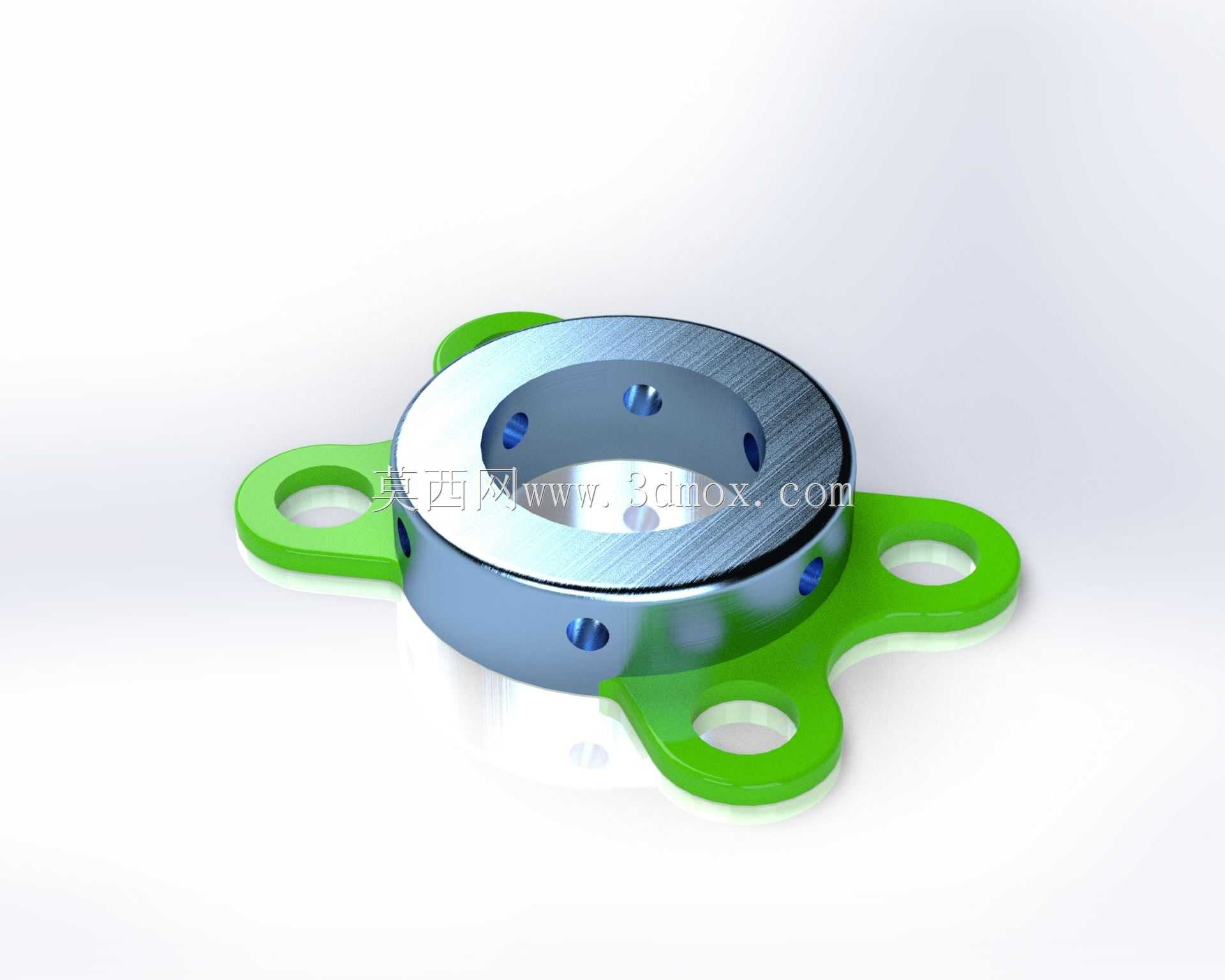

三耳带孔法兰式环形安装基座结构

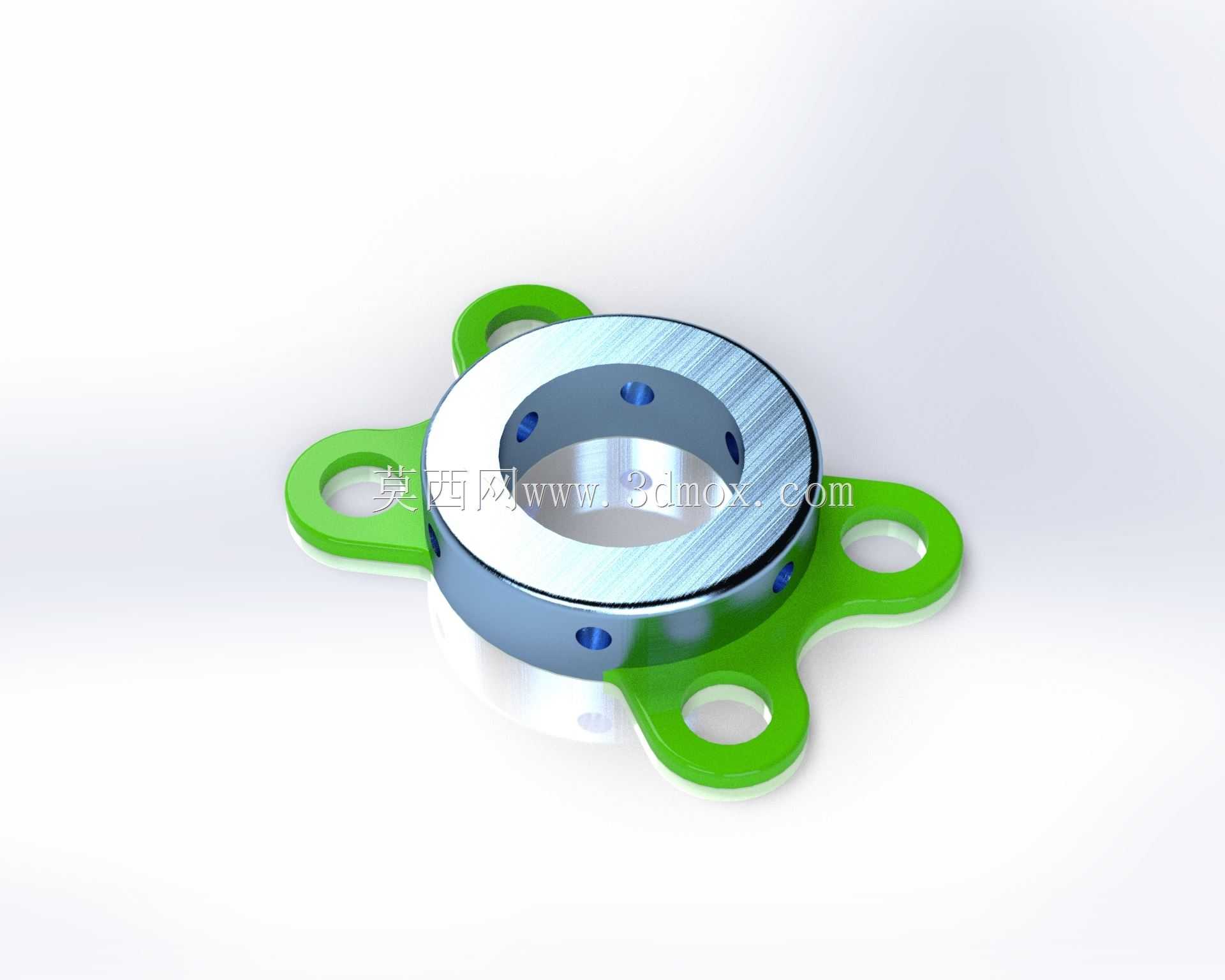

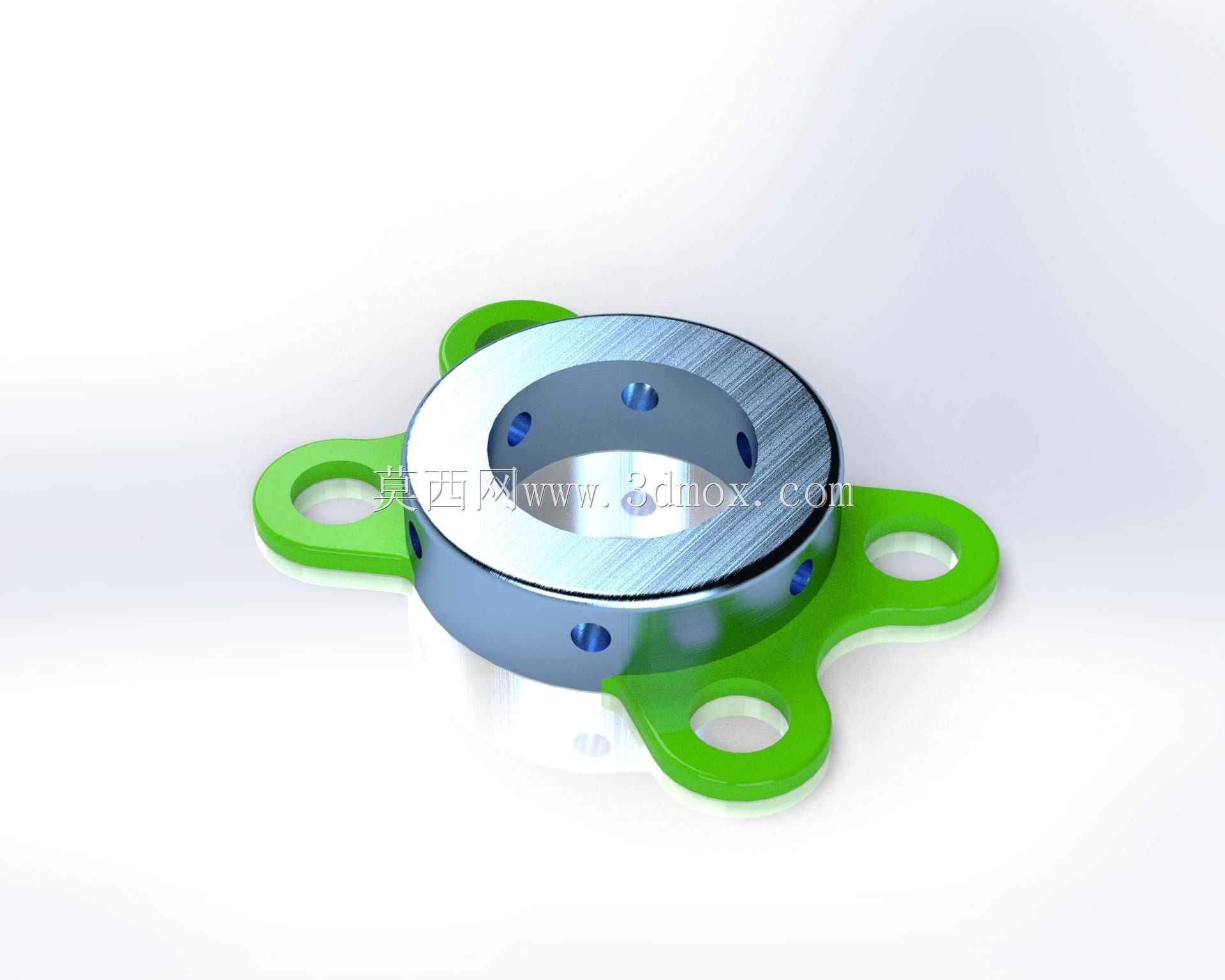

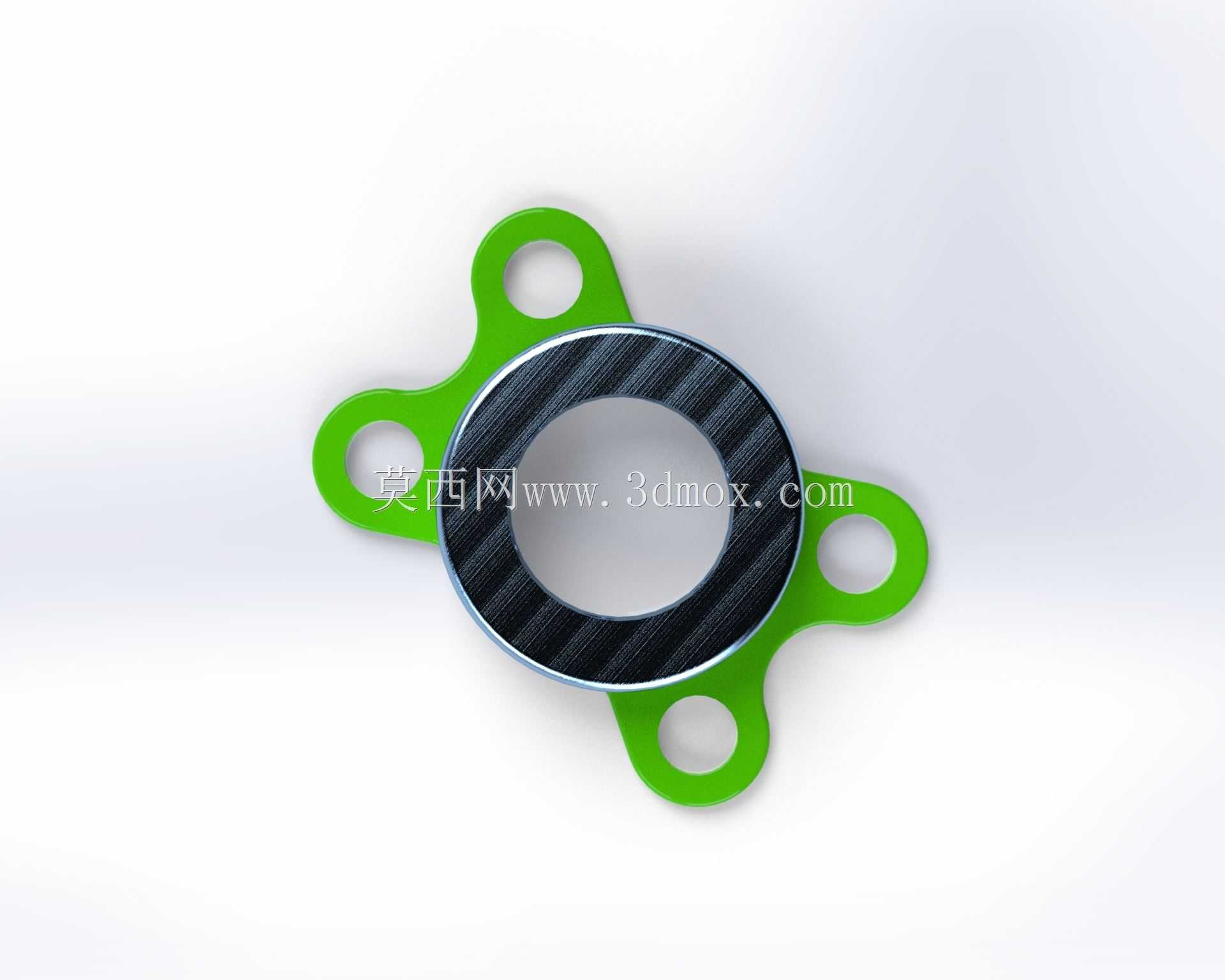

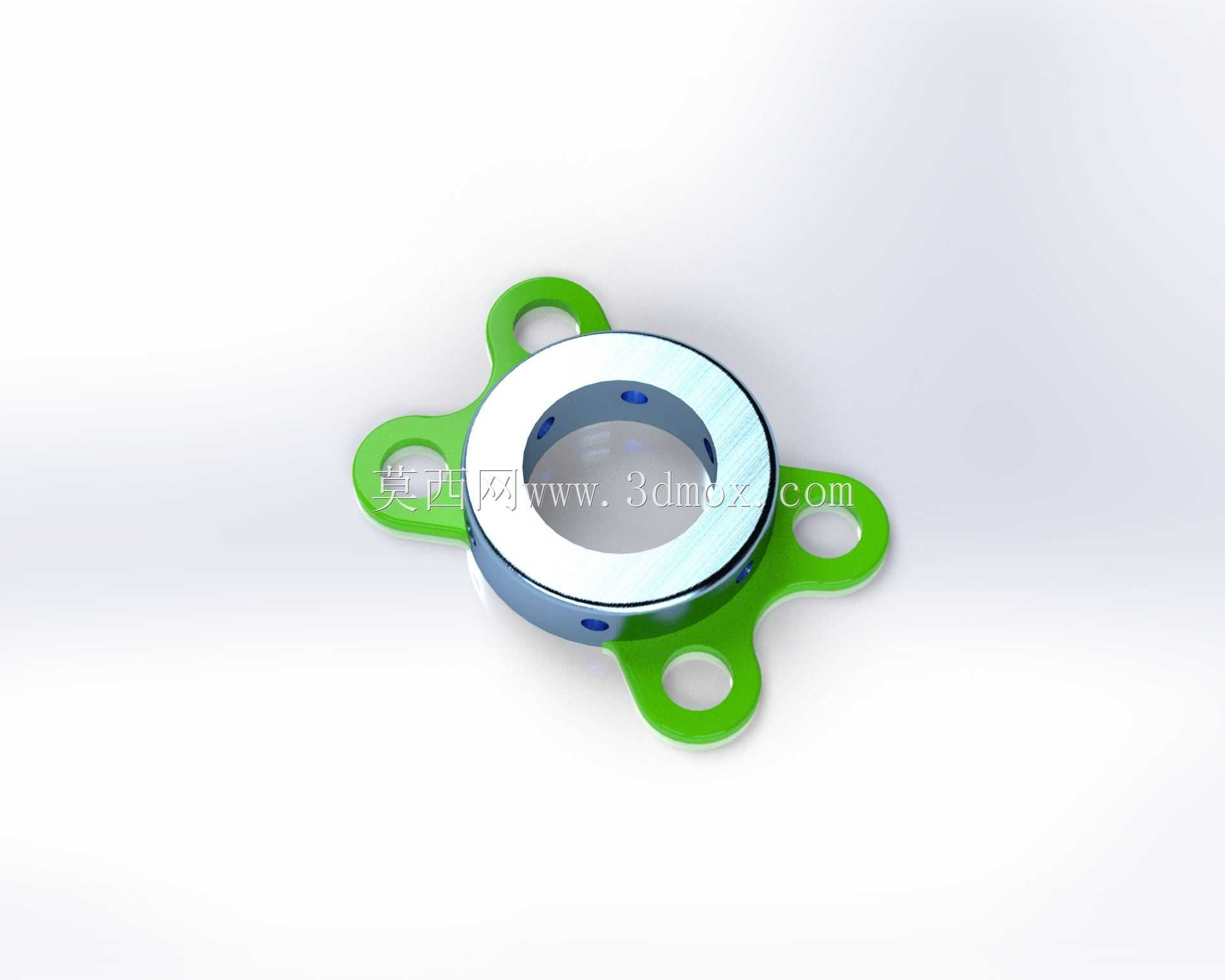

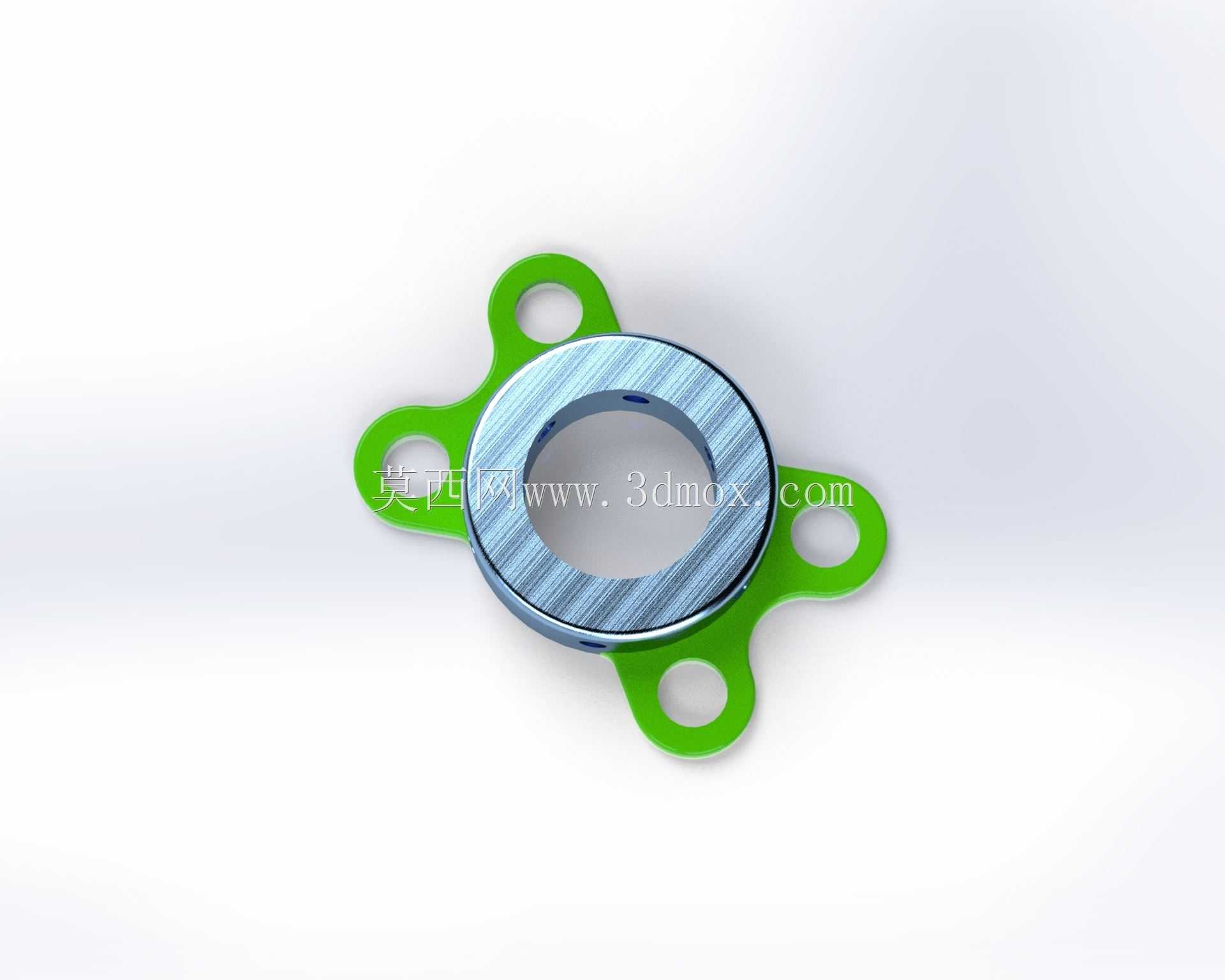

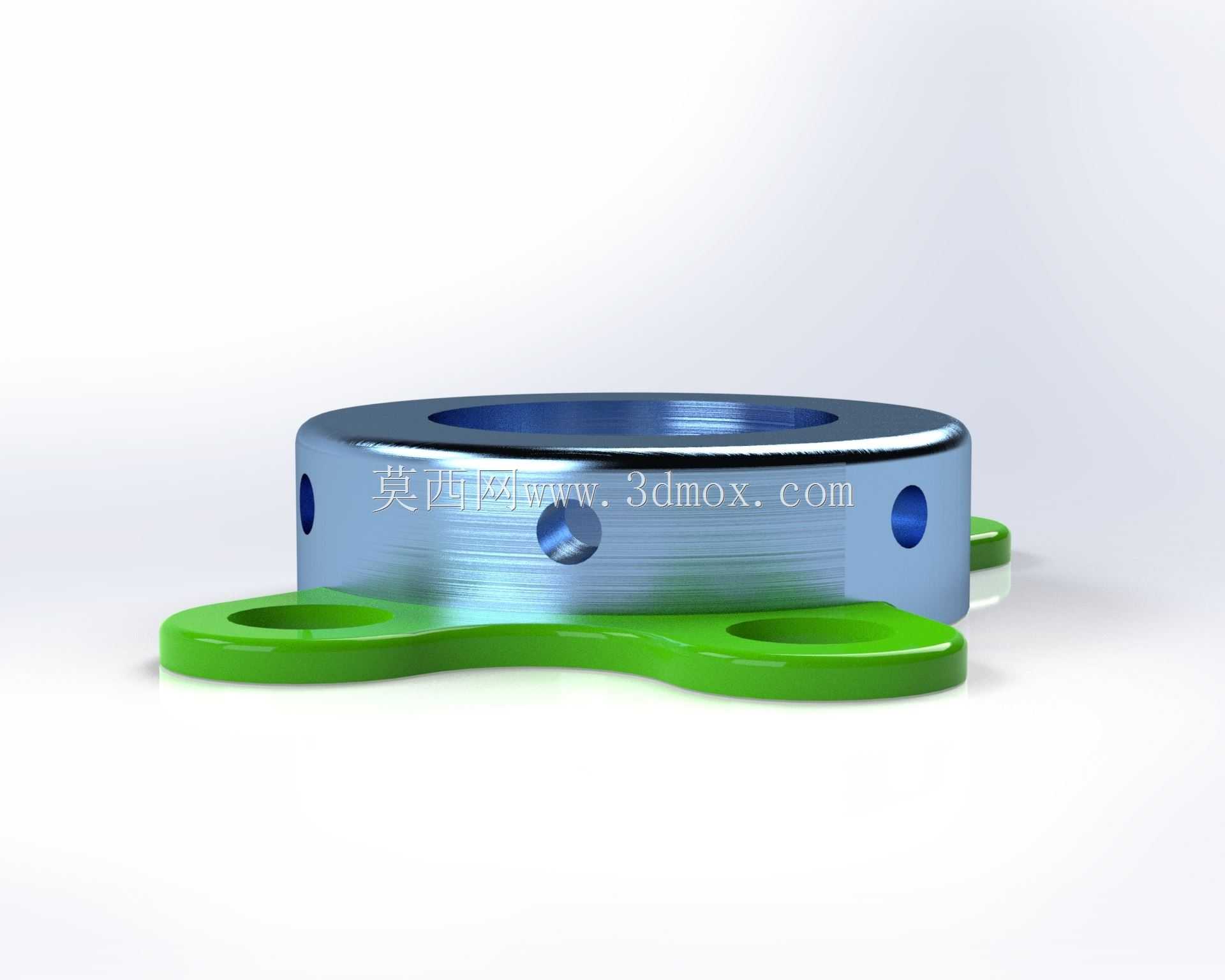

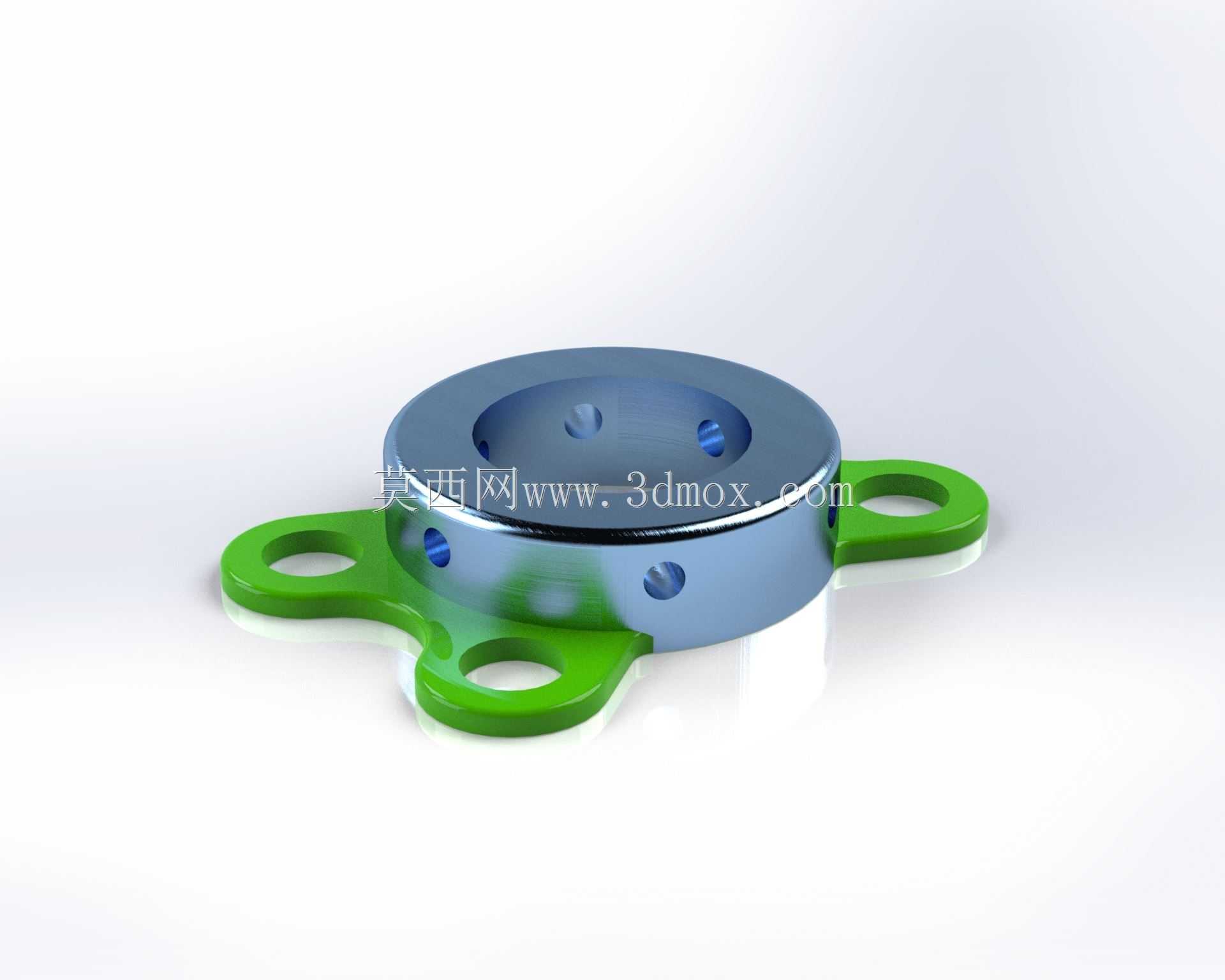

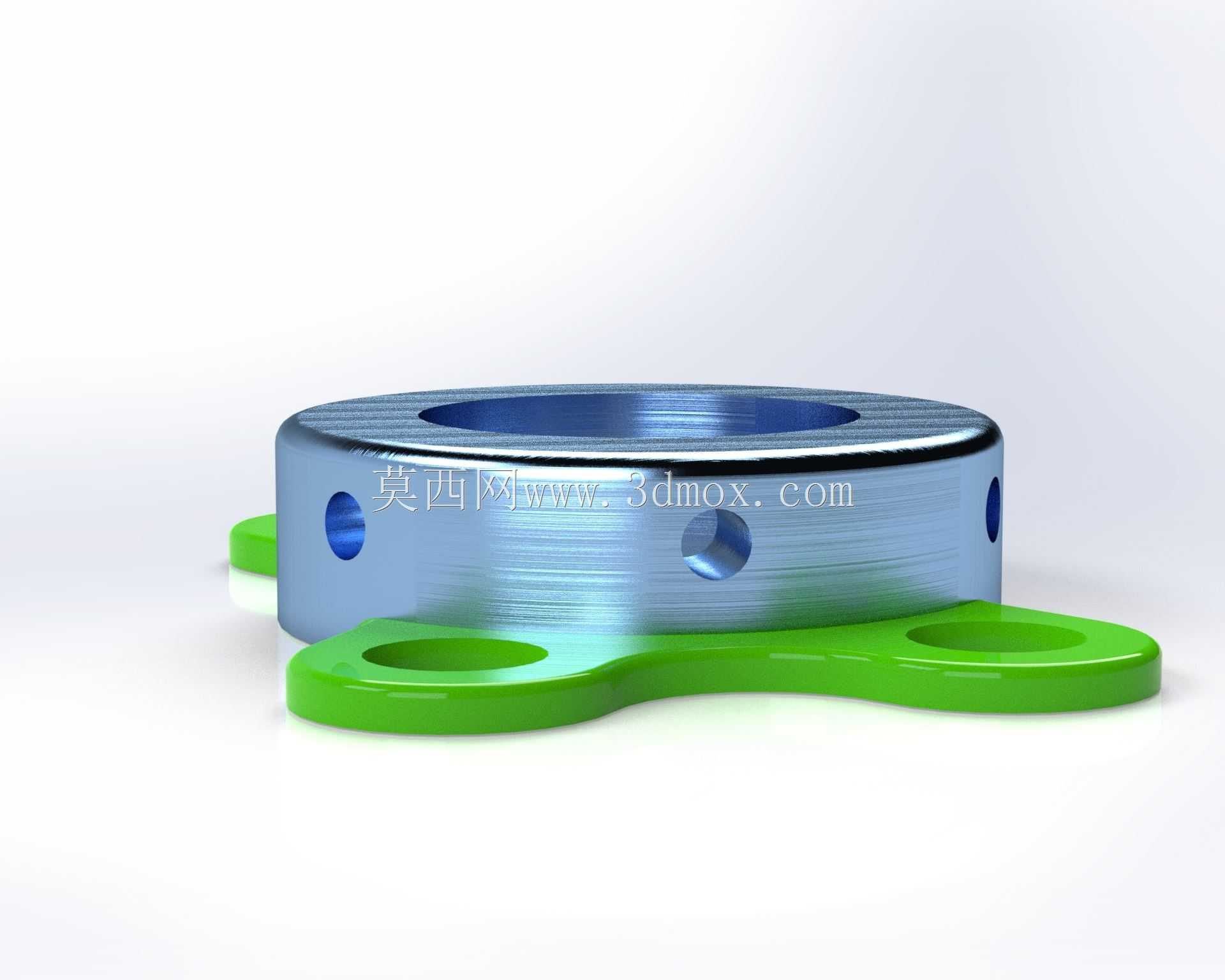

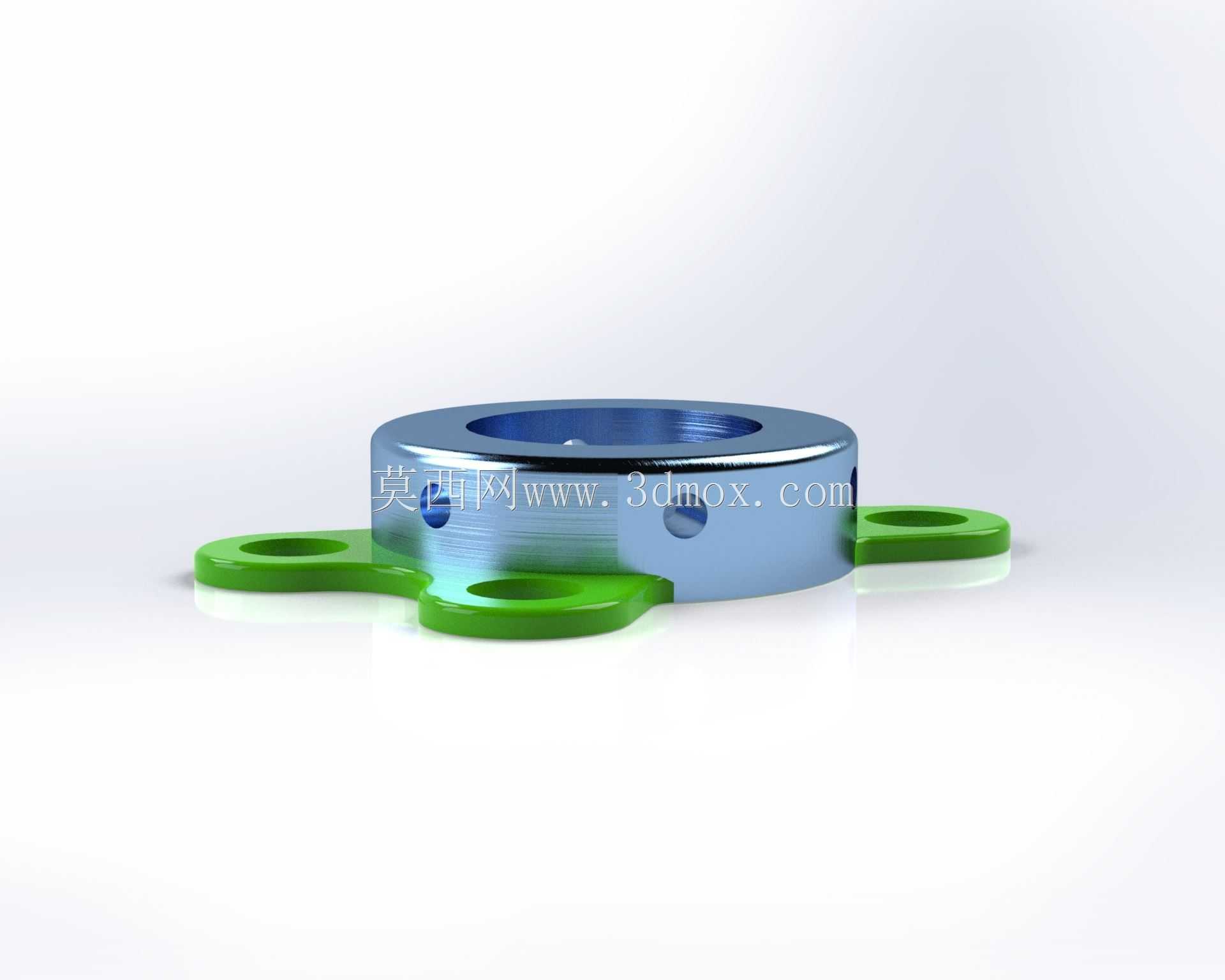

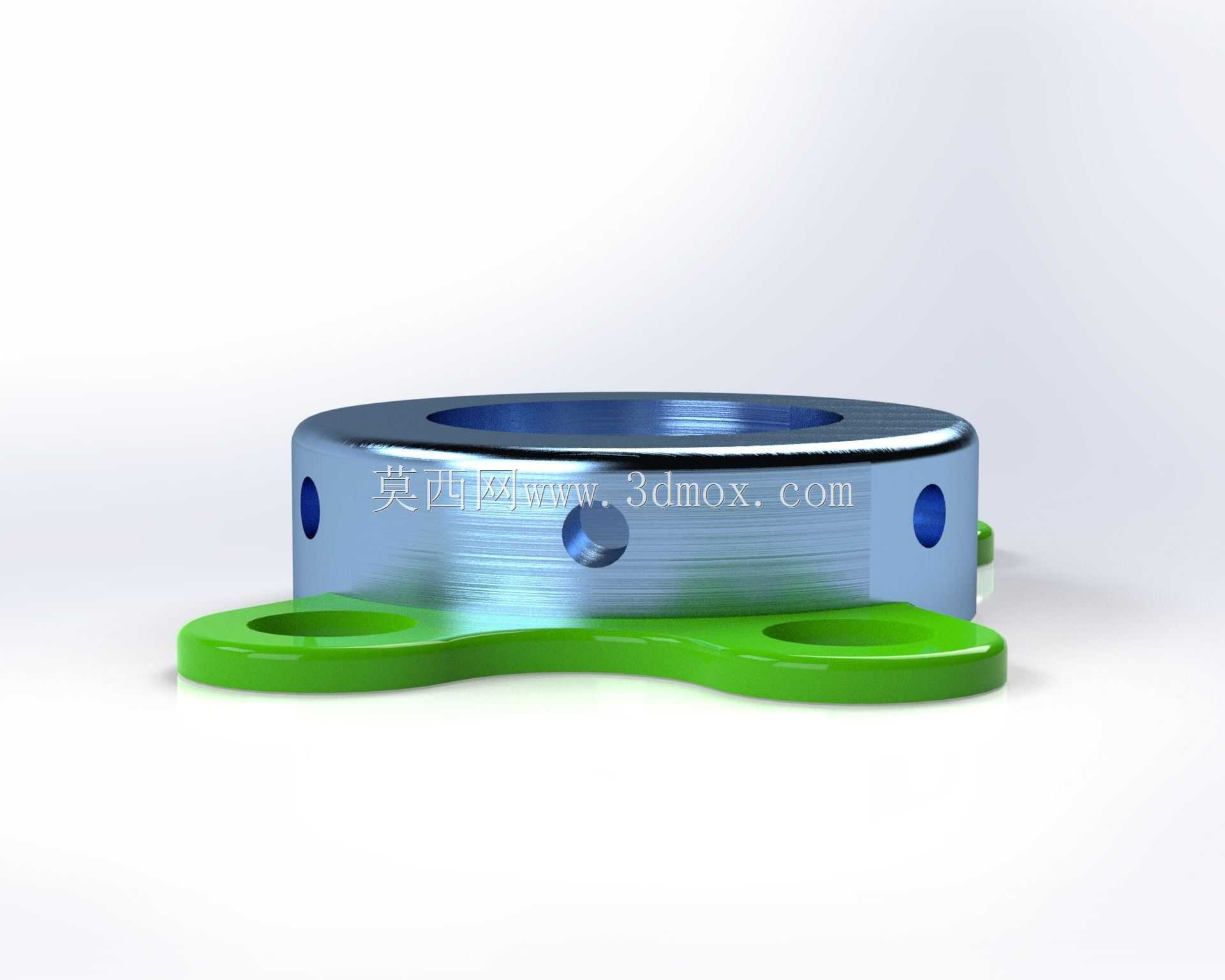

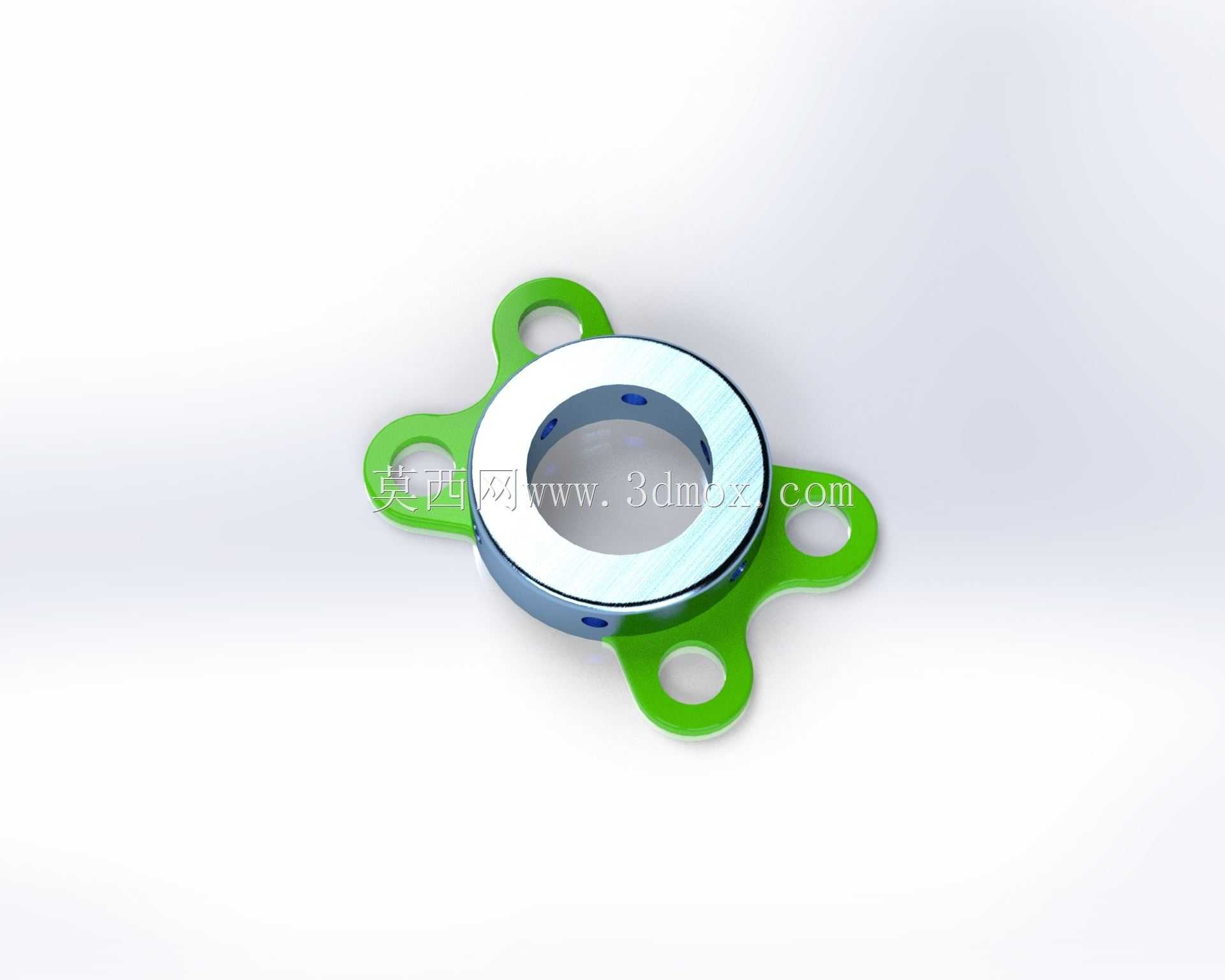

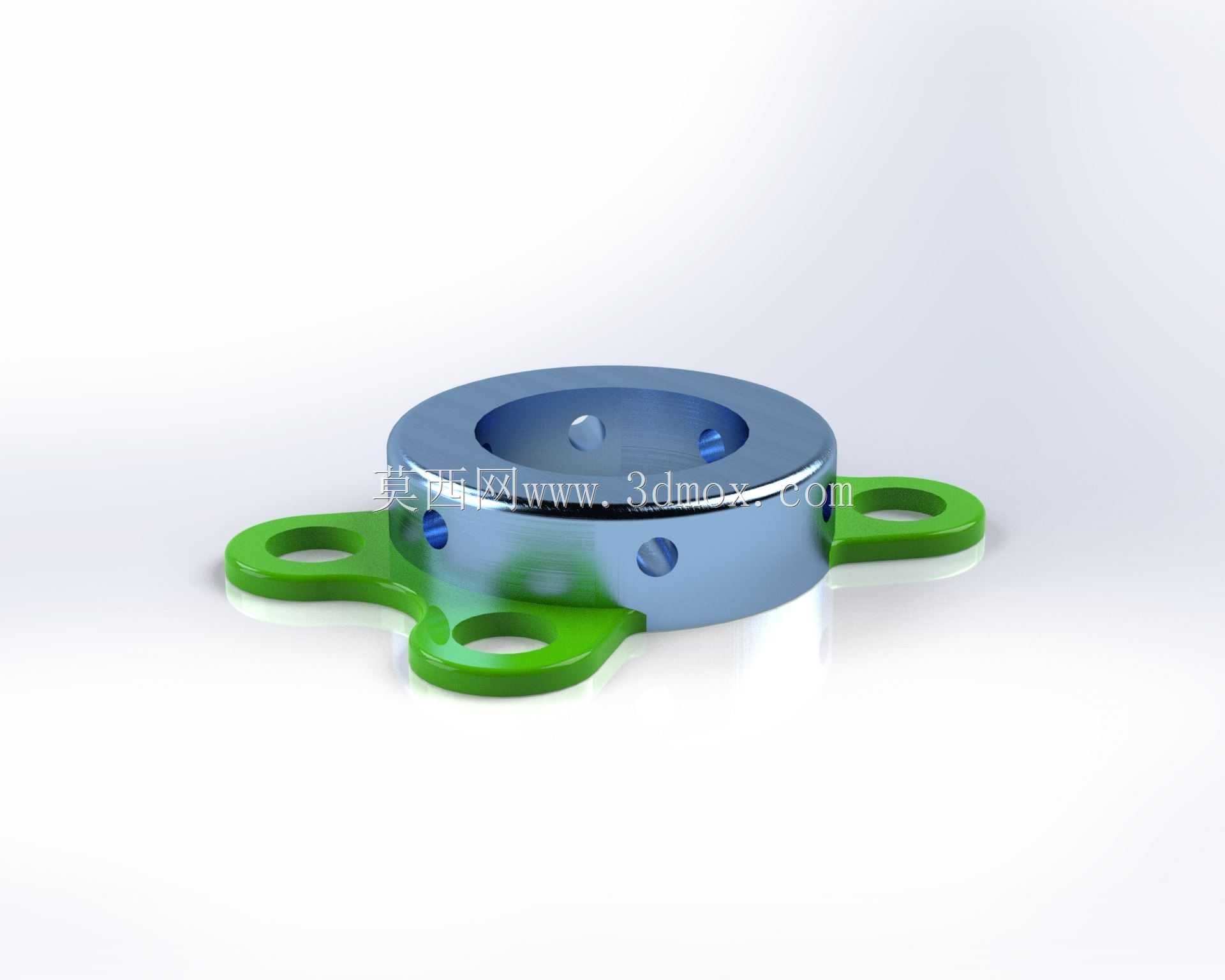

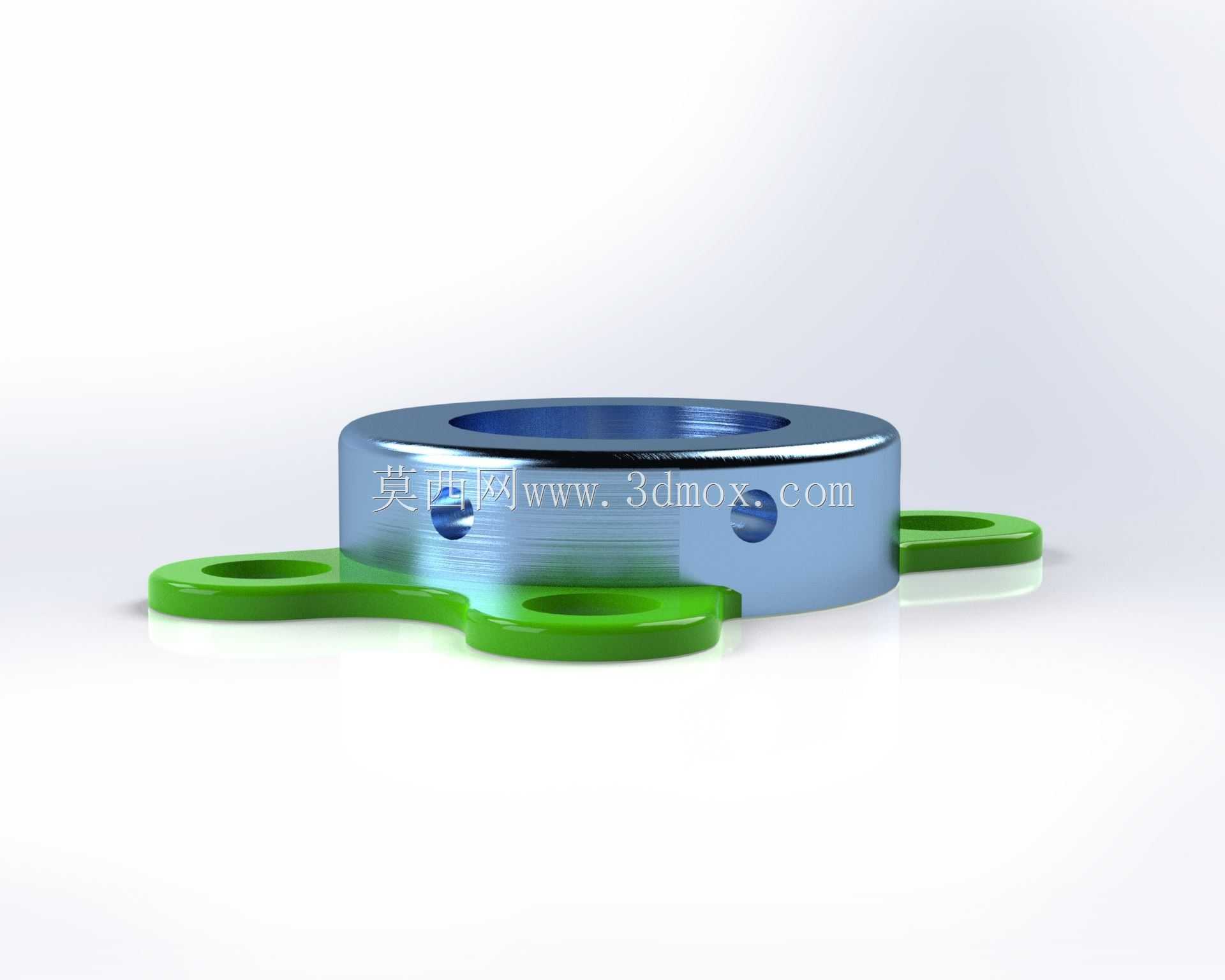

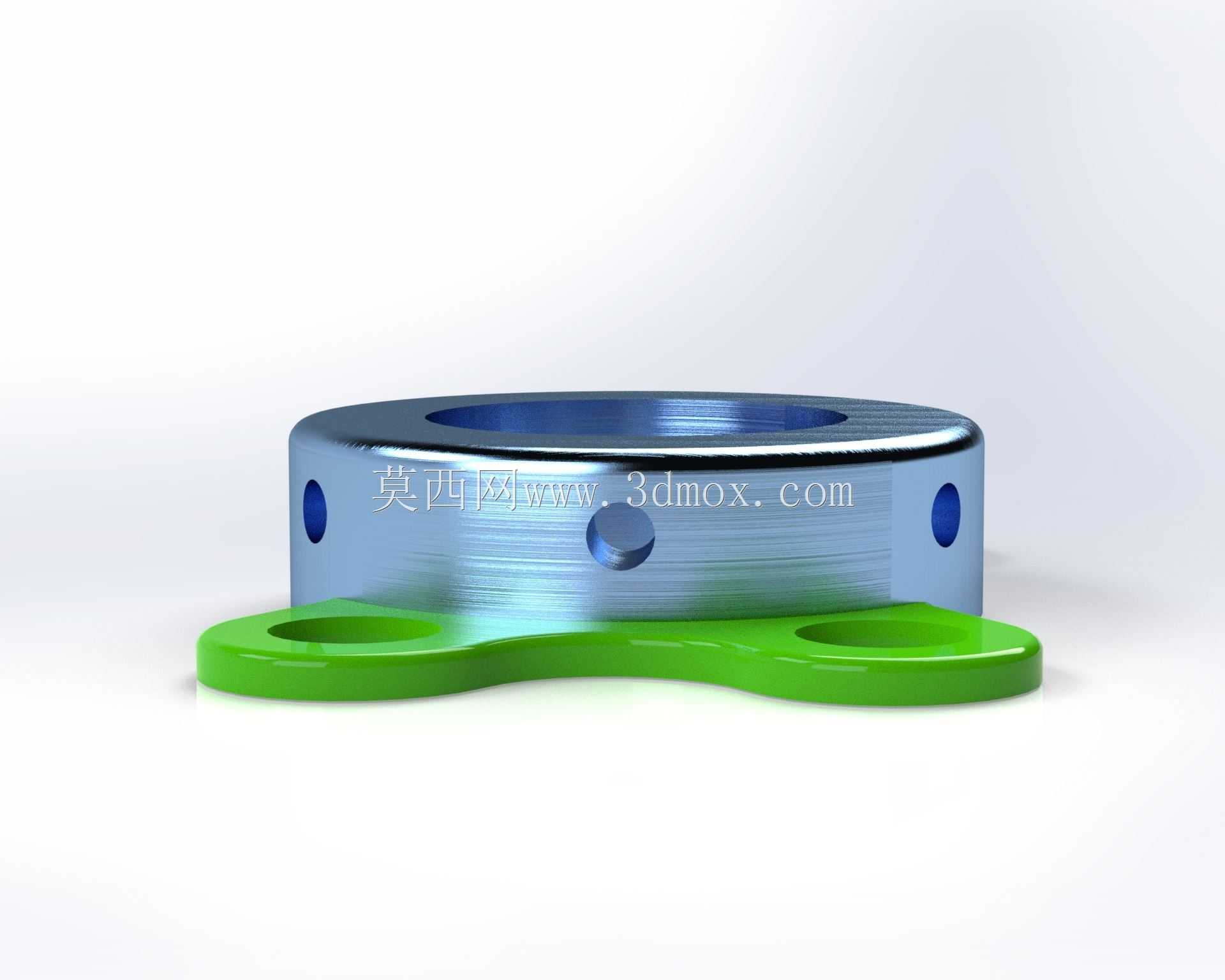

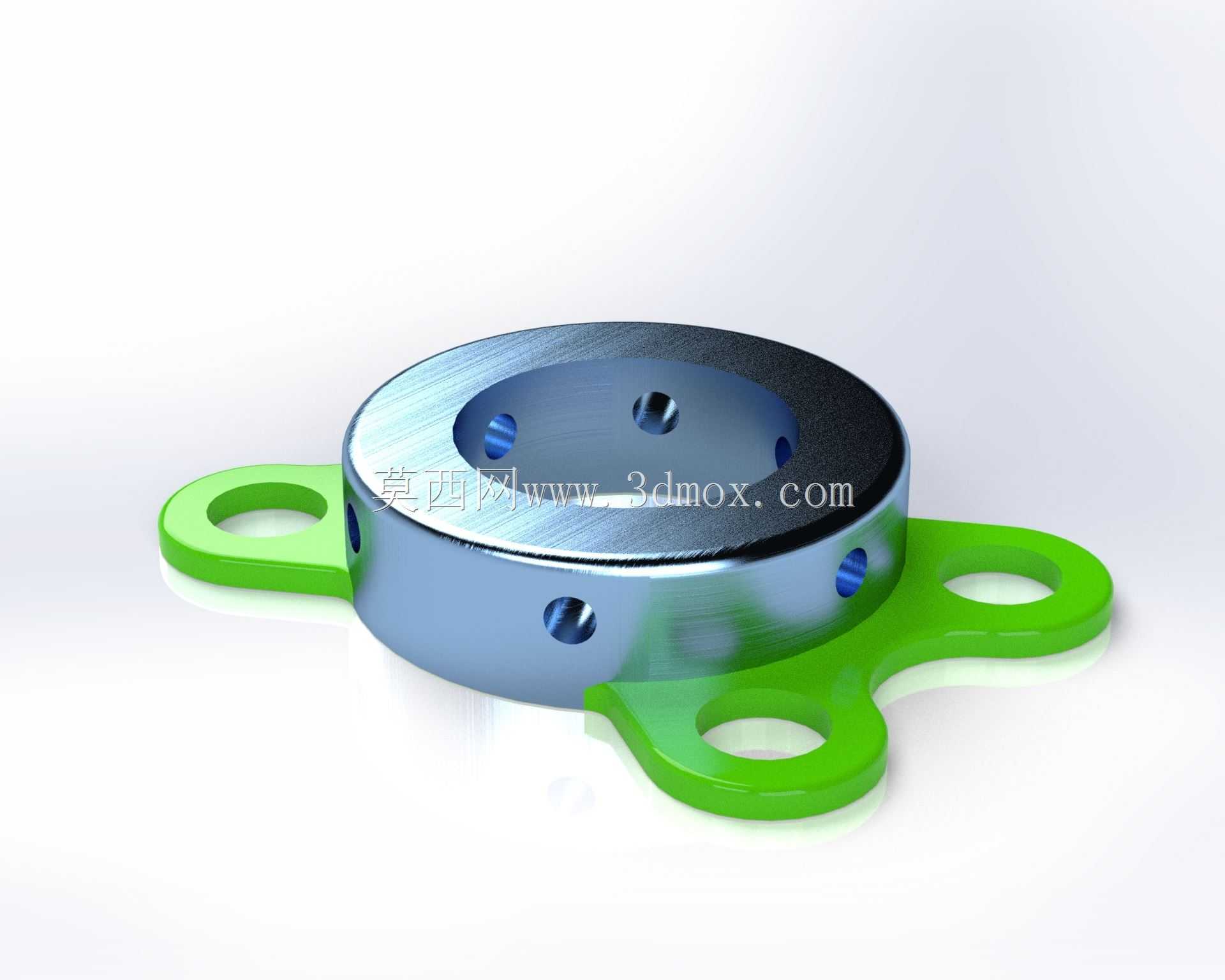

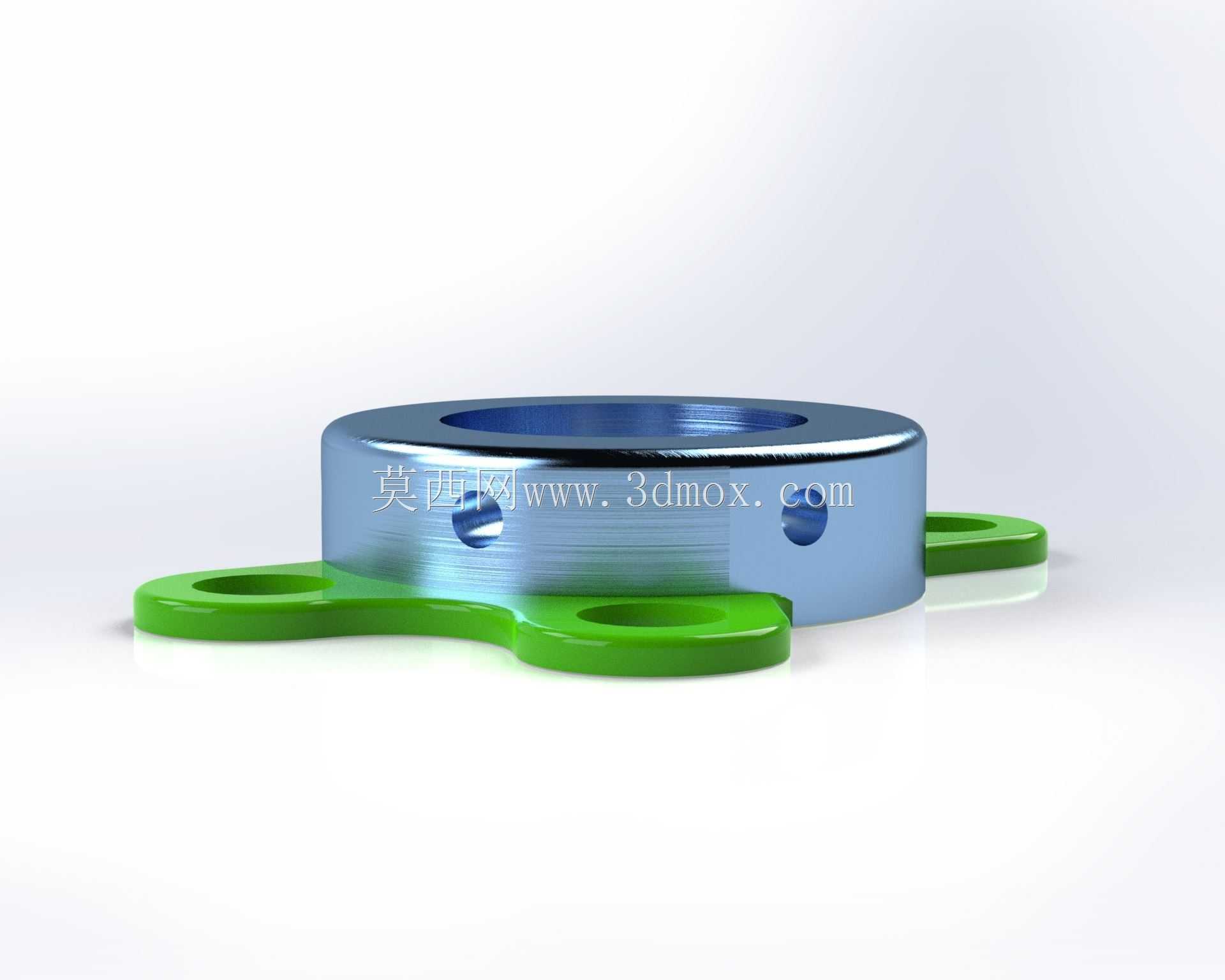

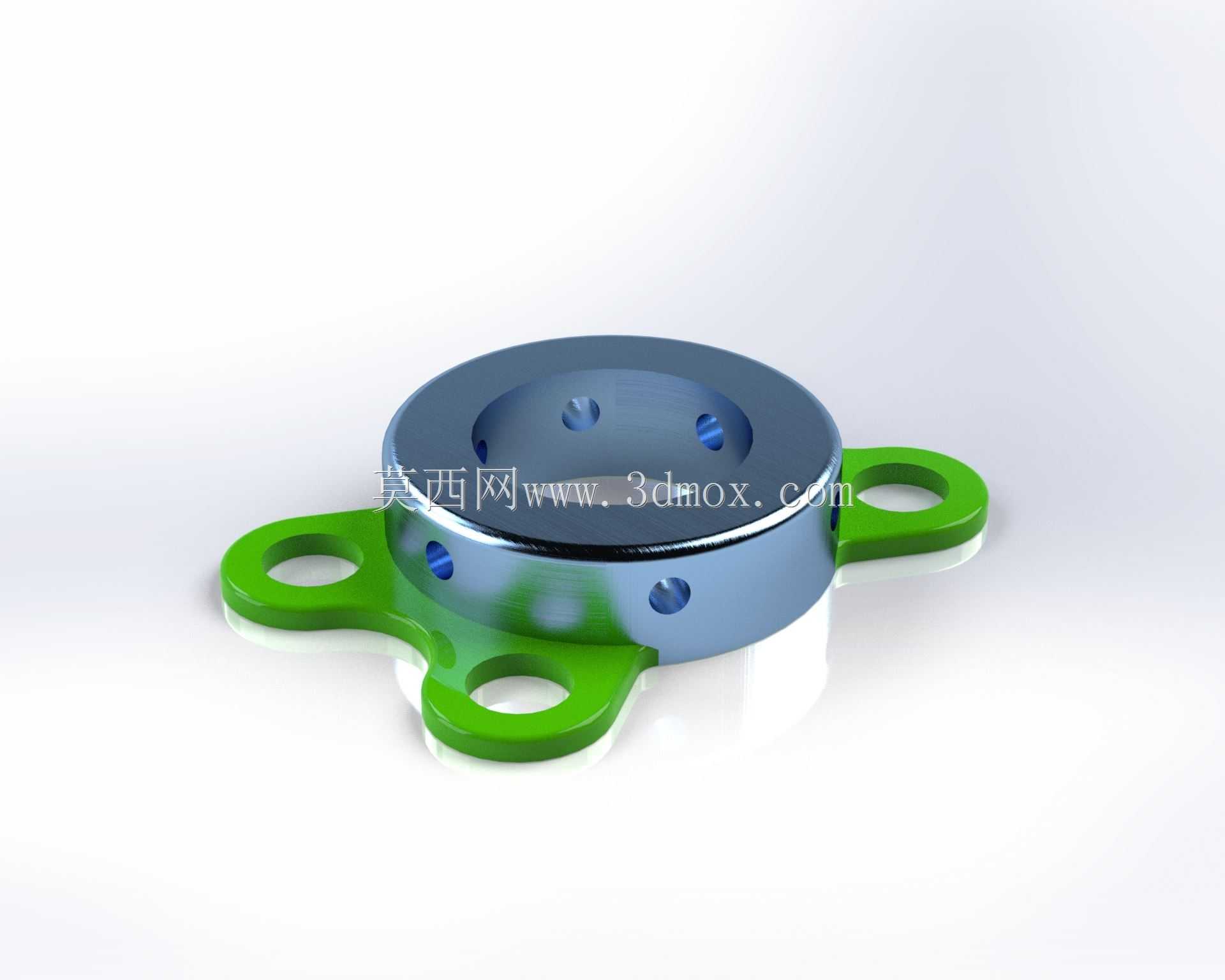

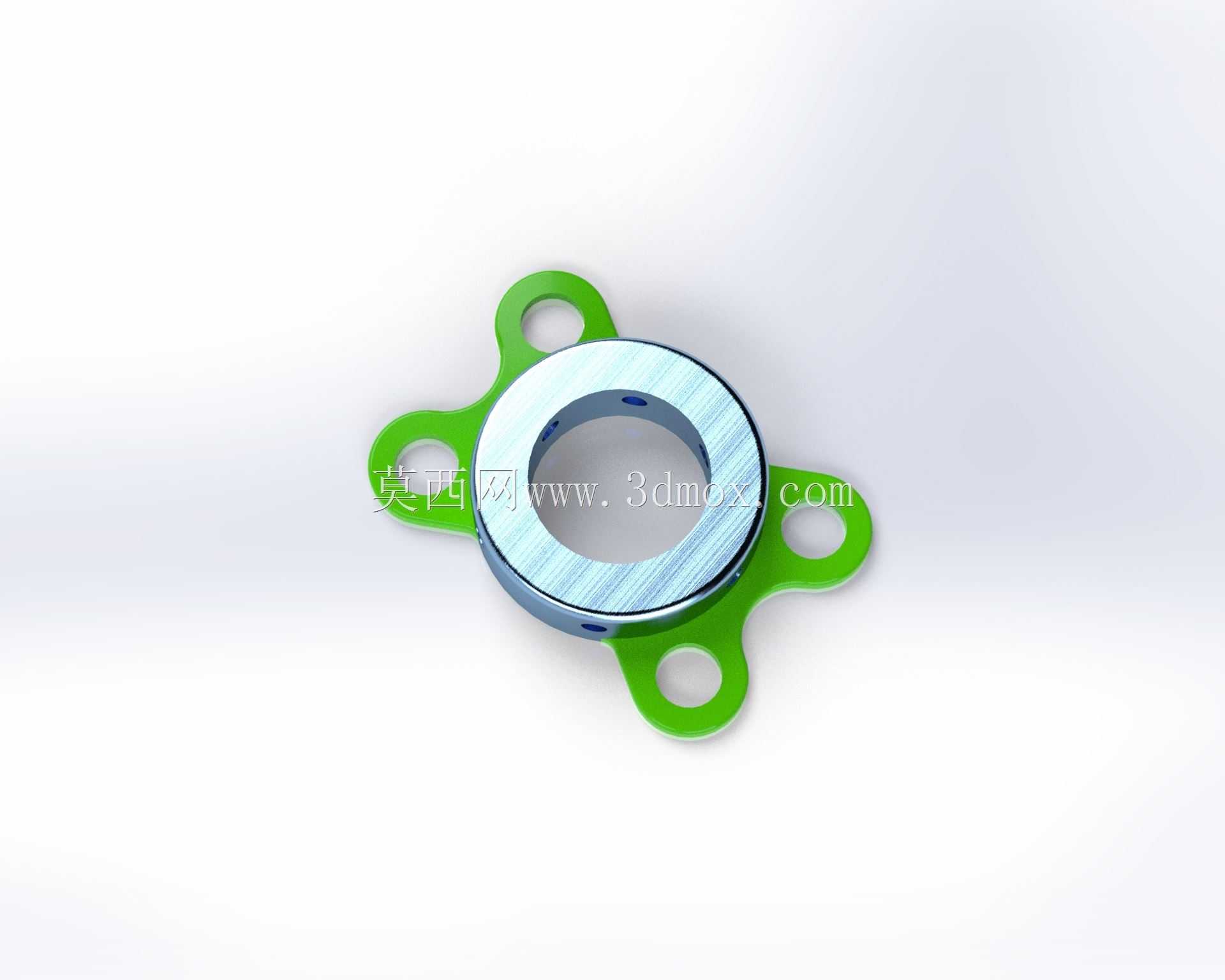

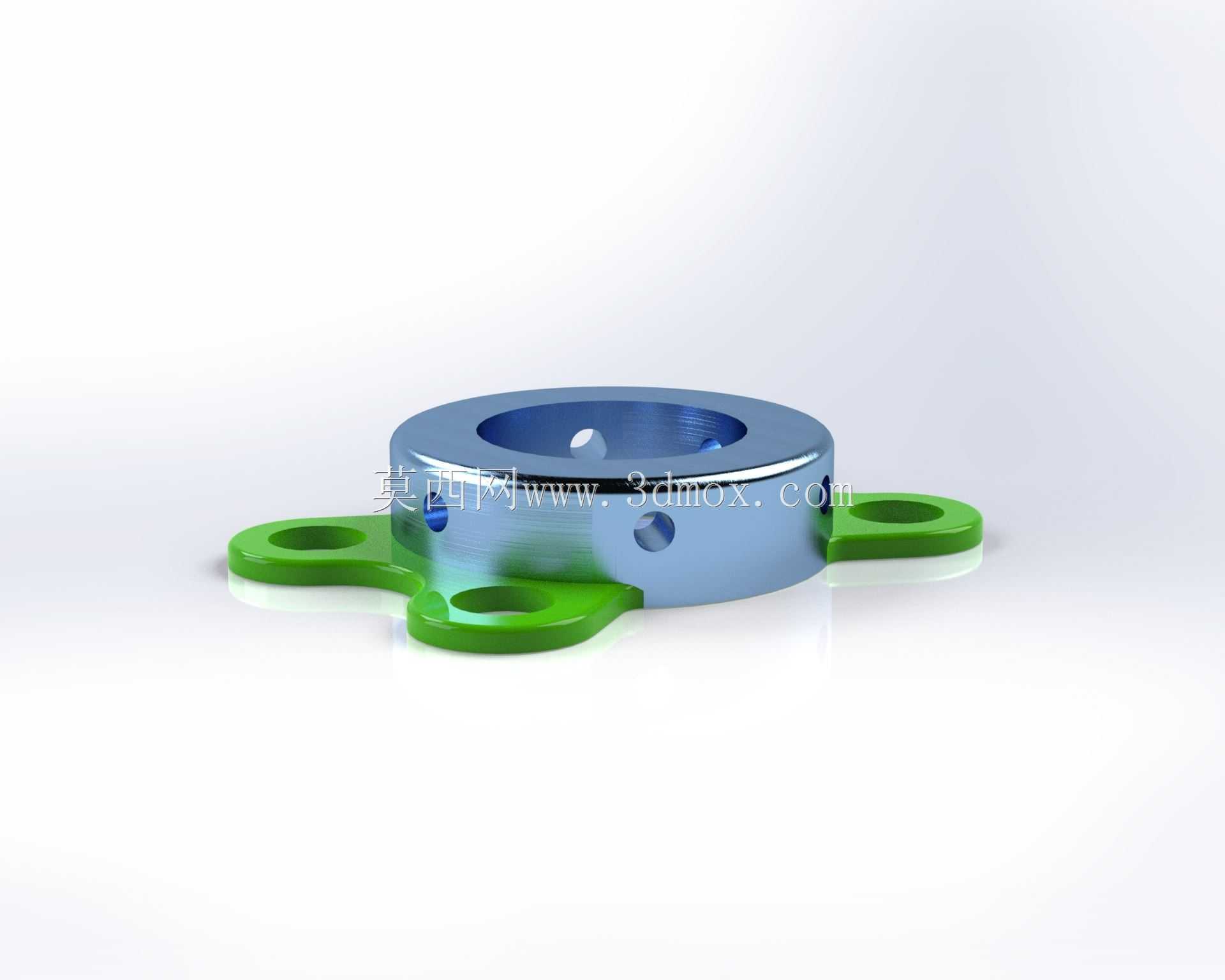

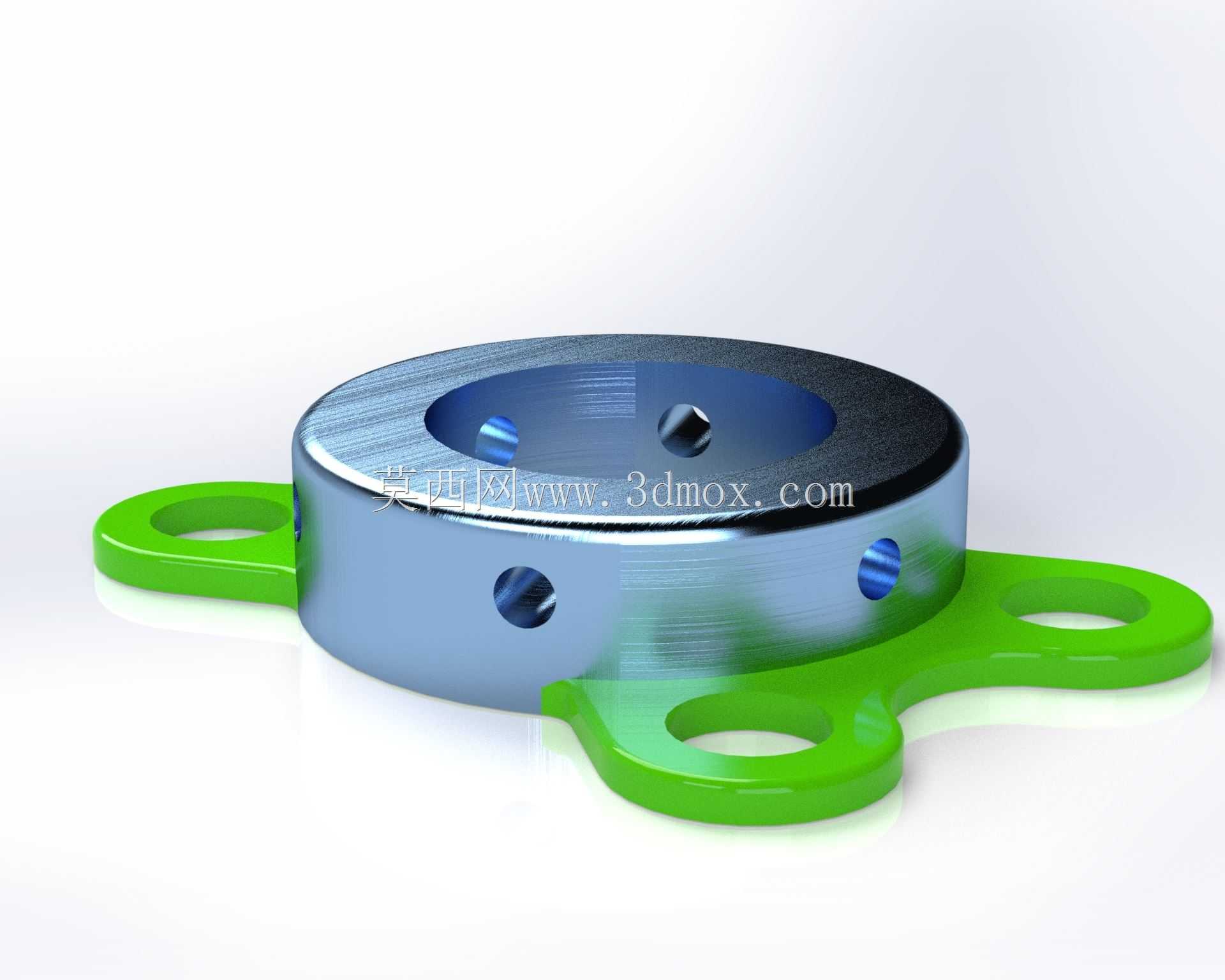

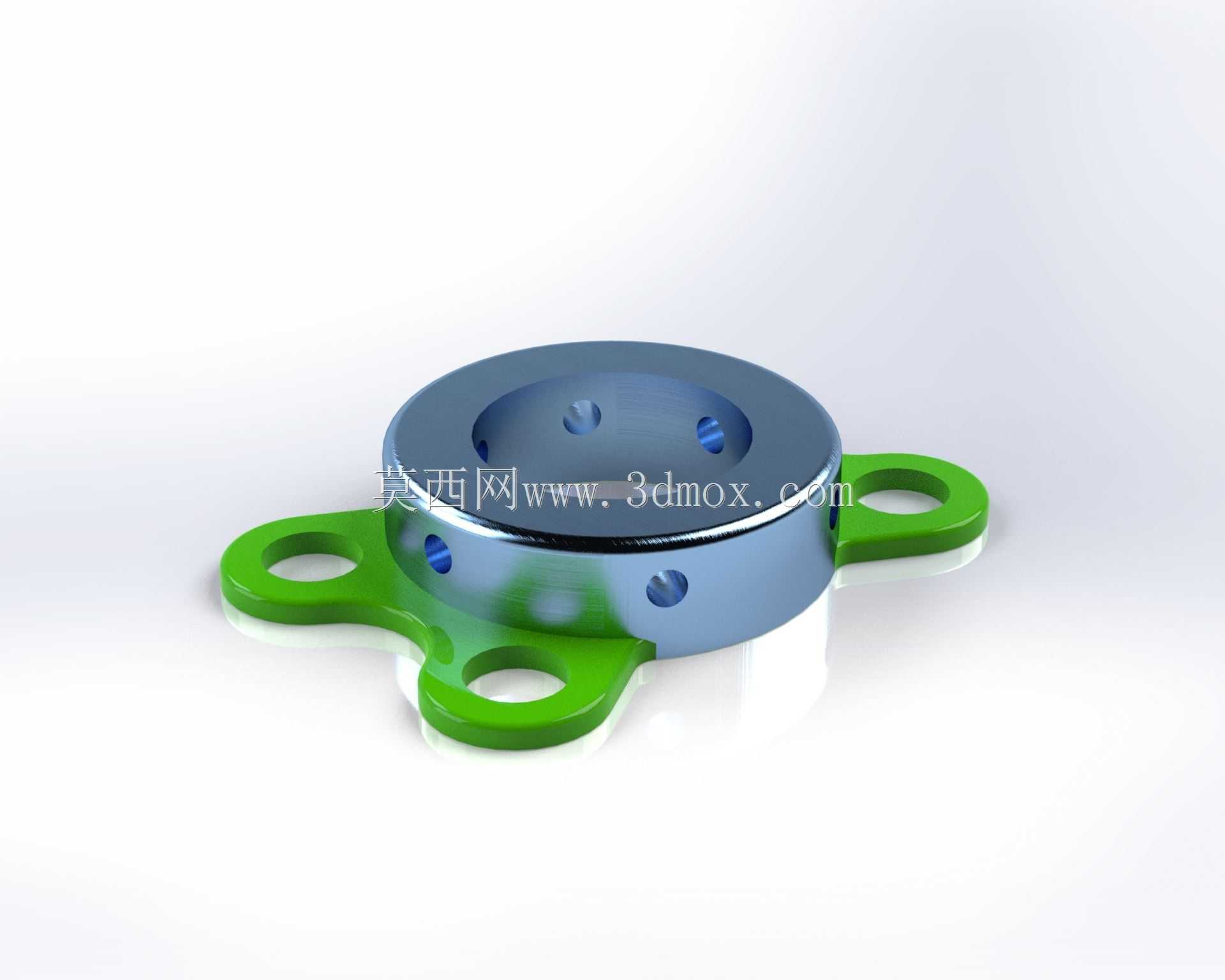

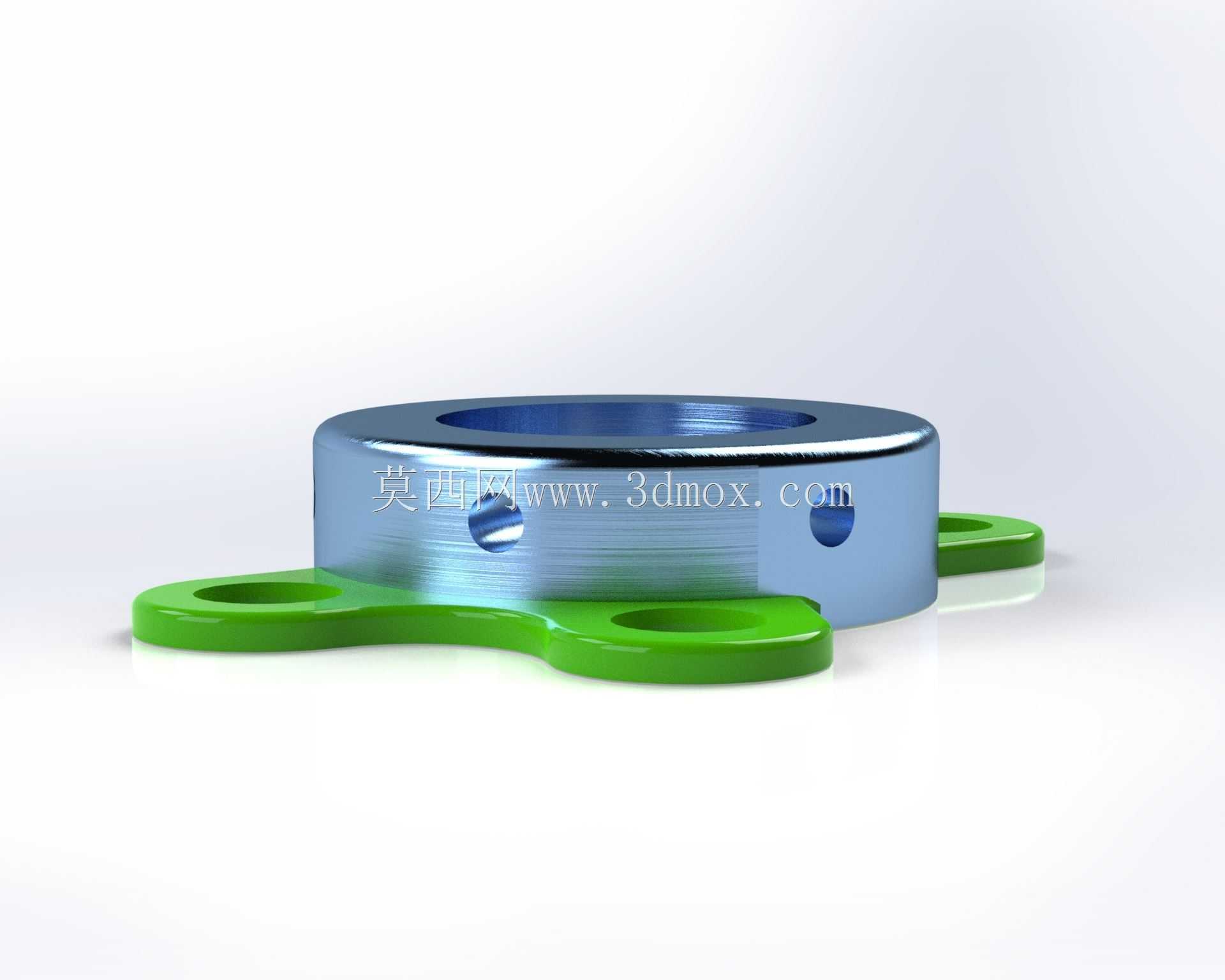

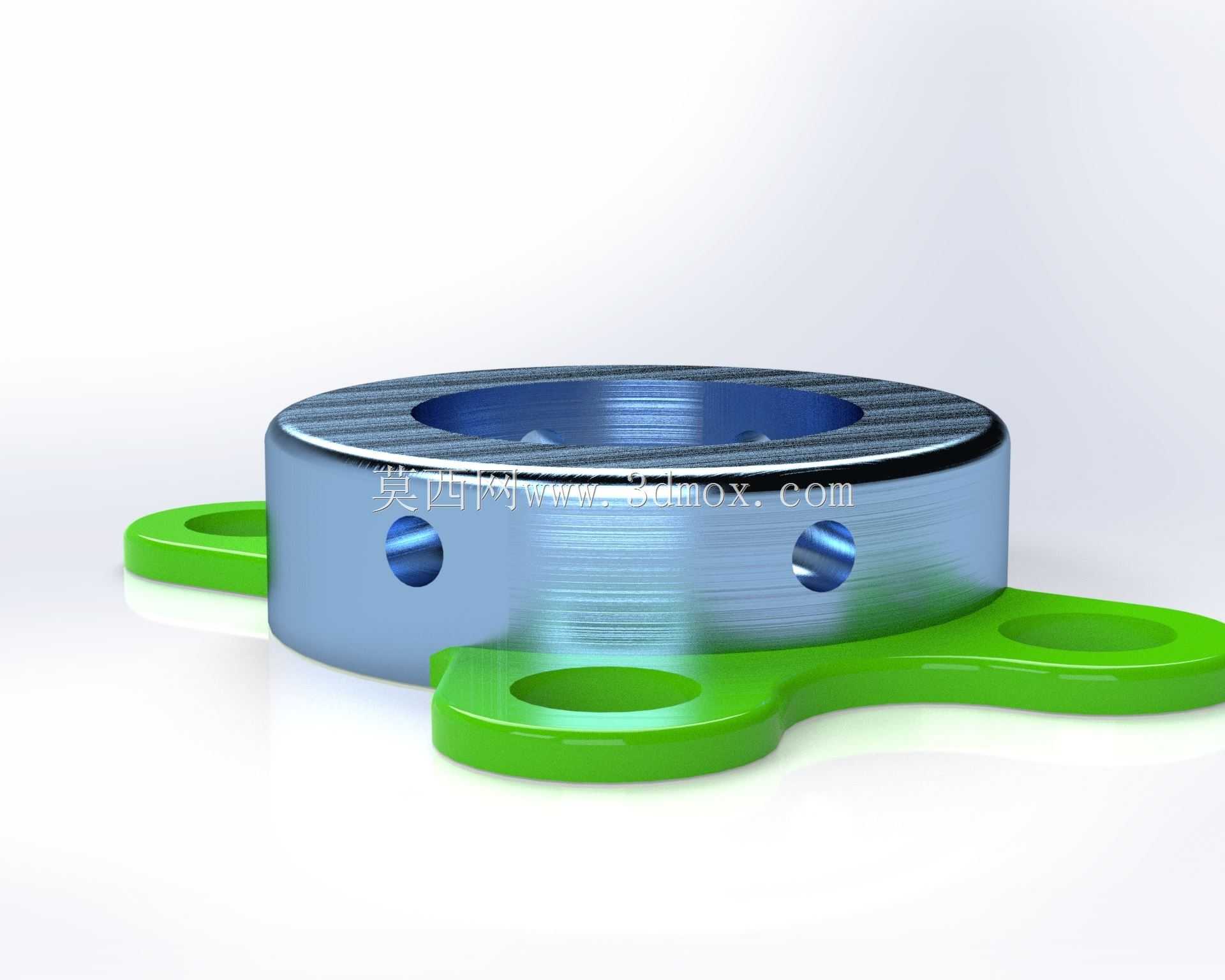

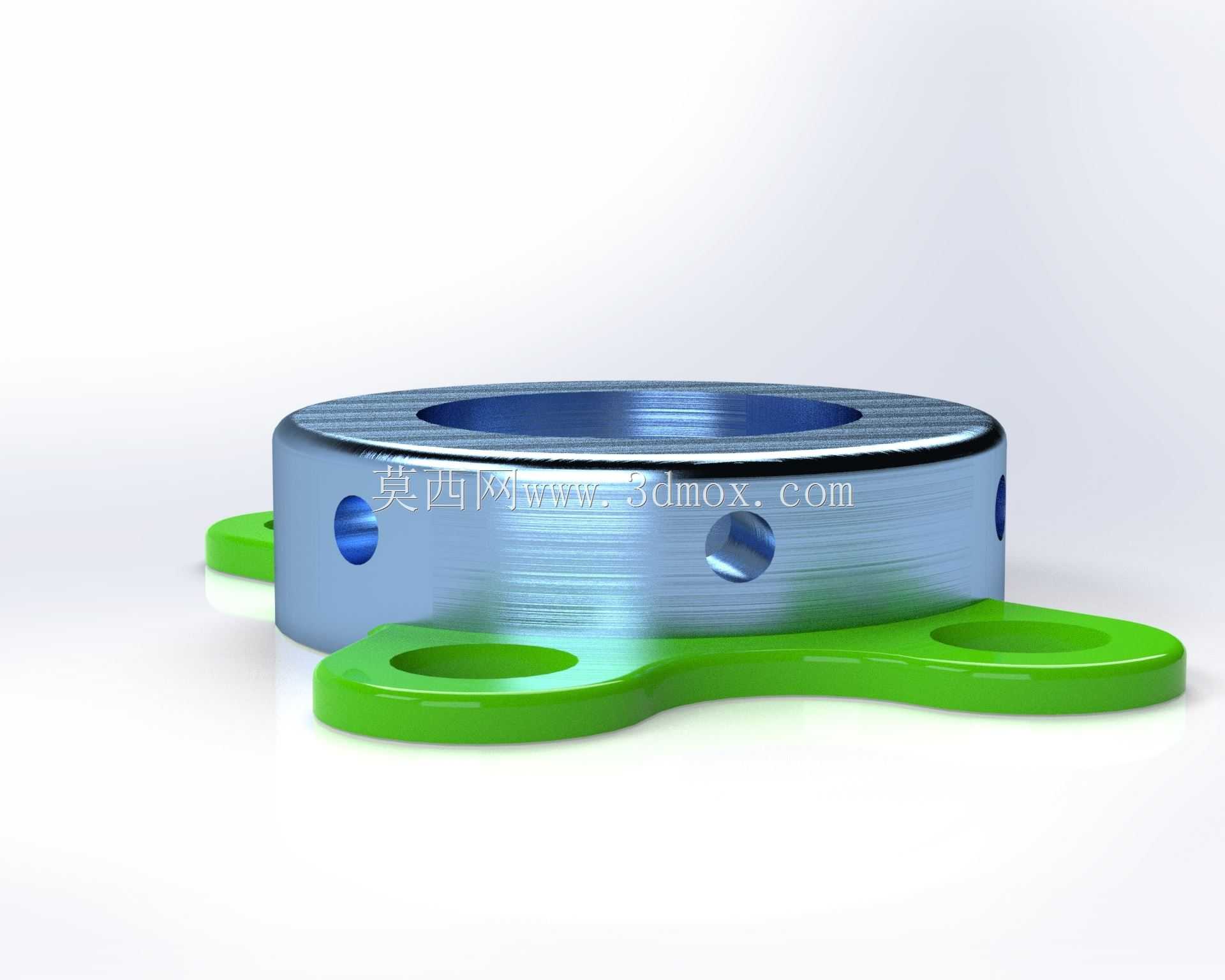

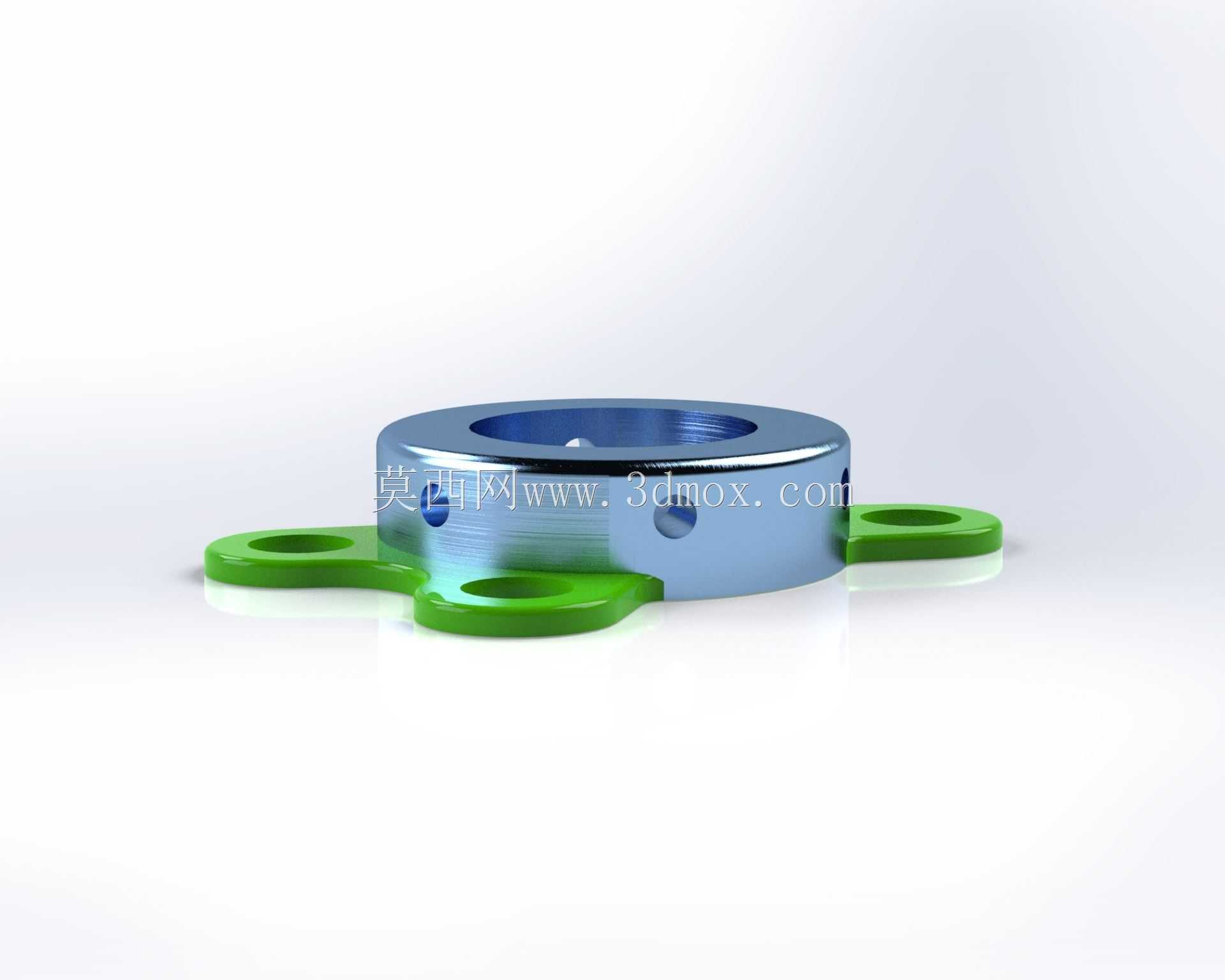

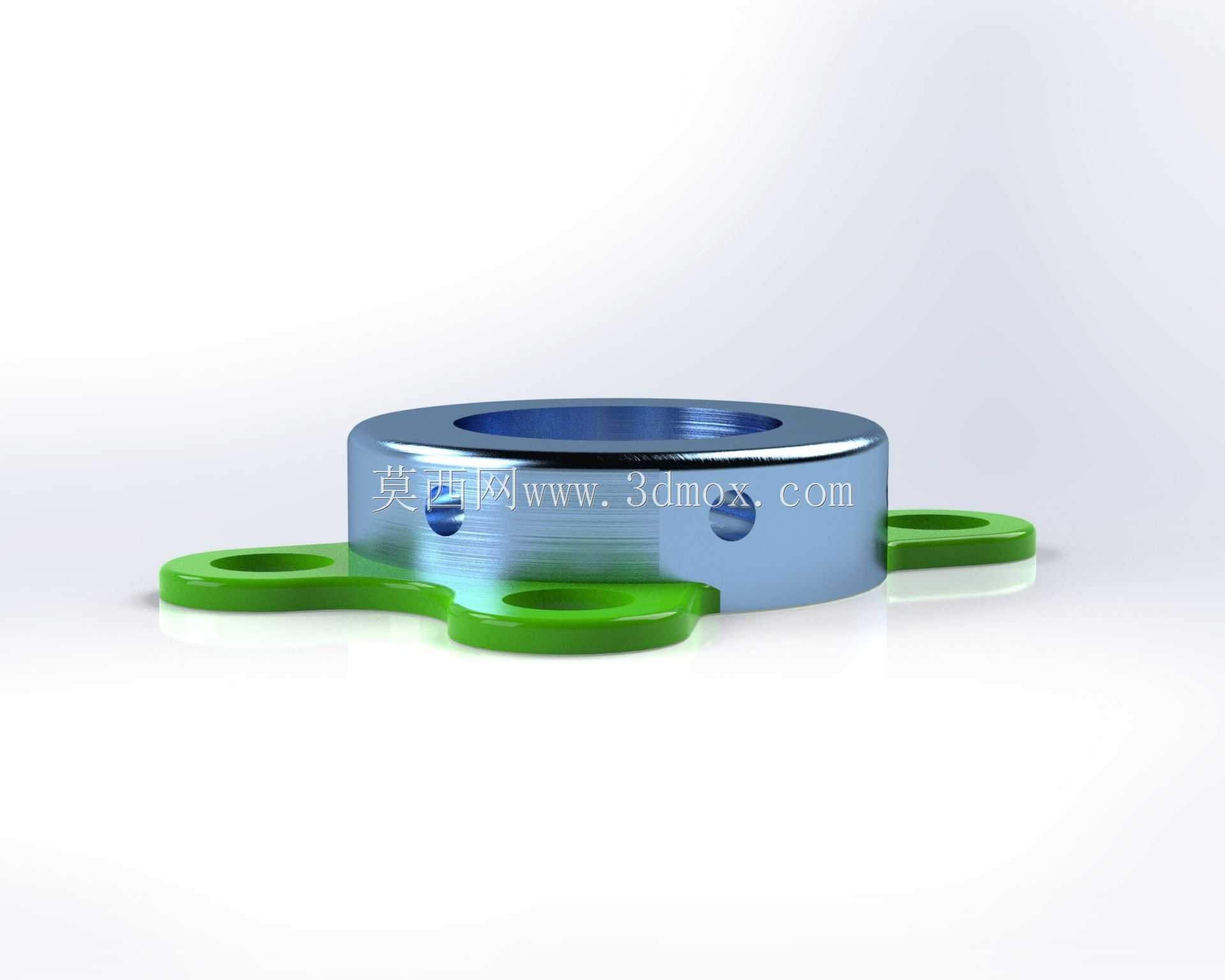

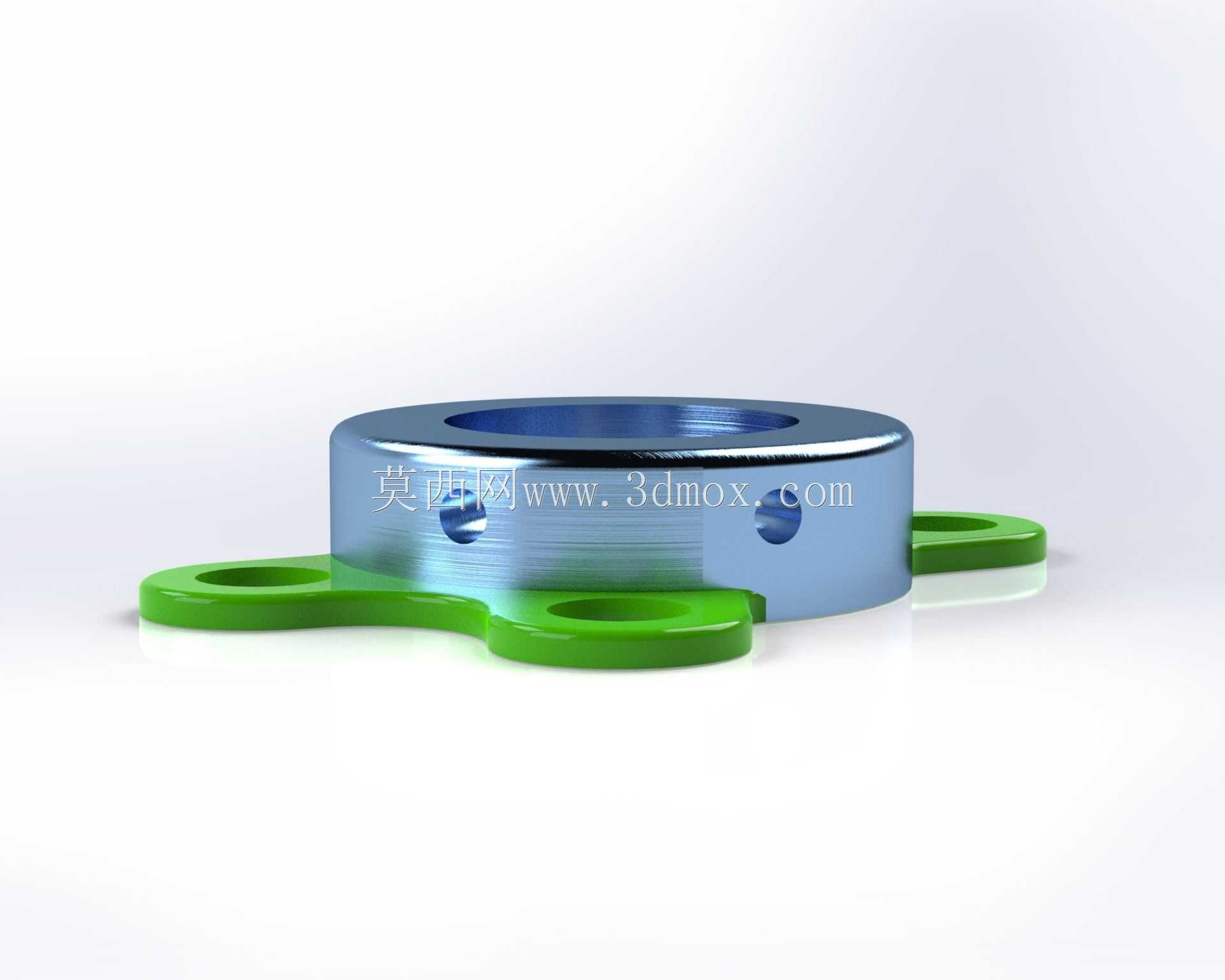

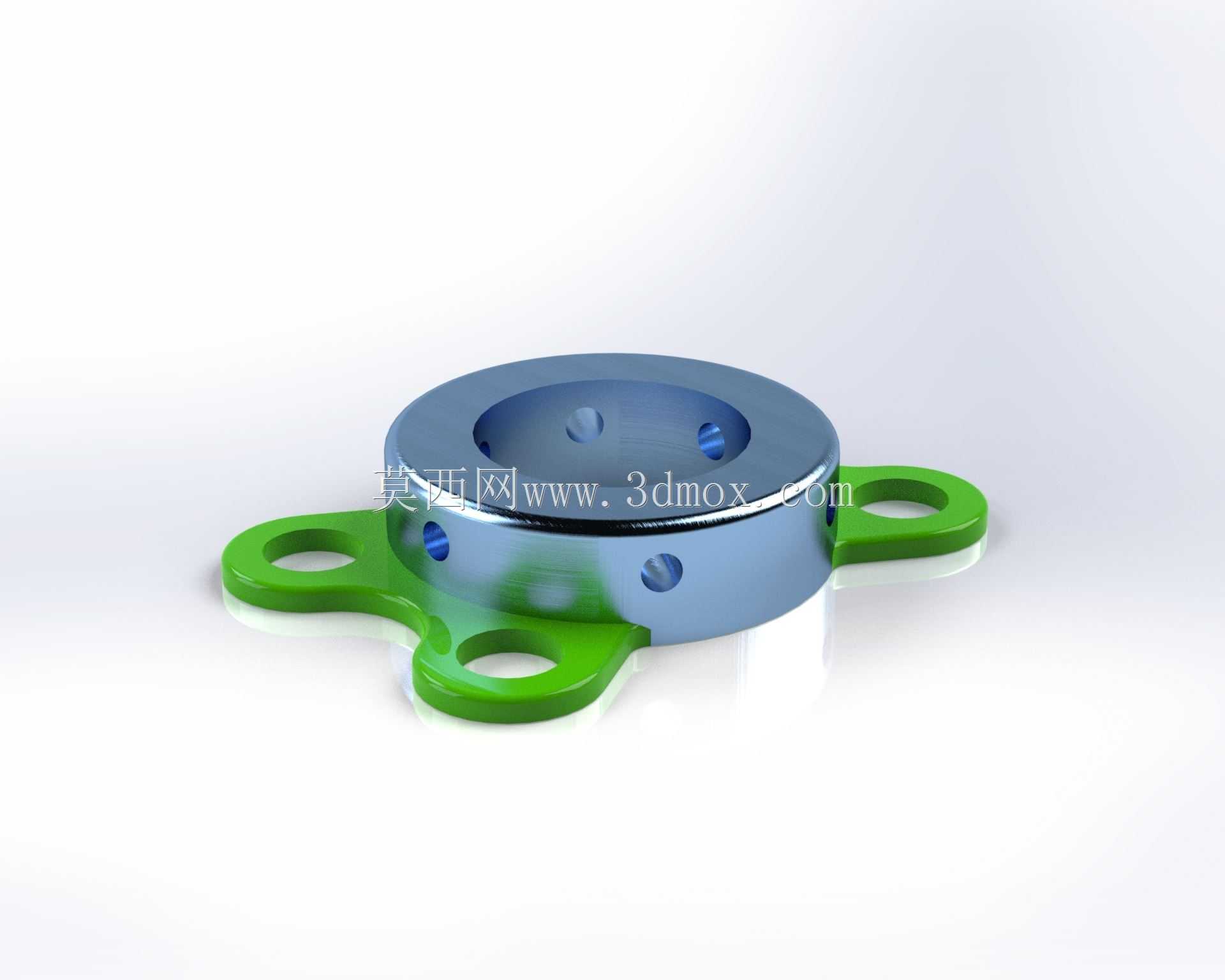

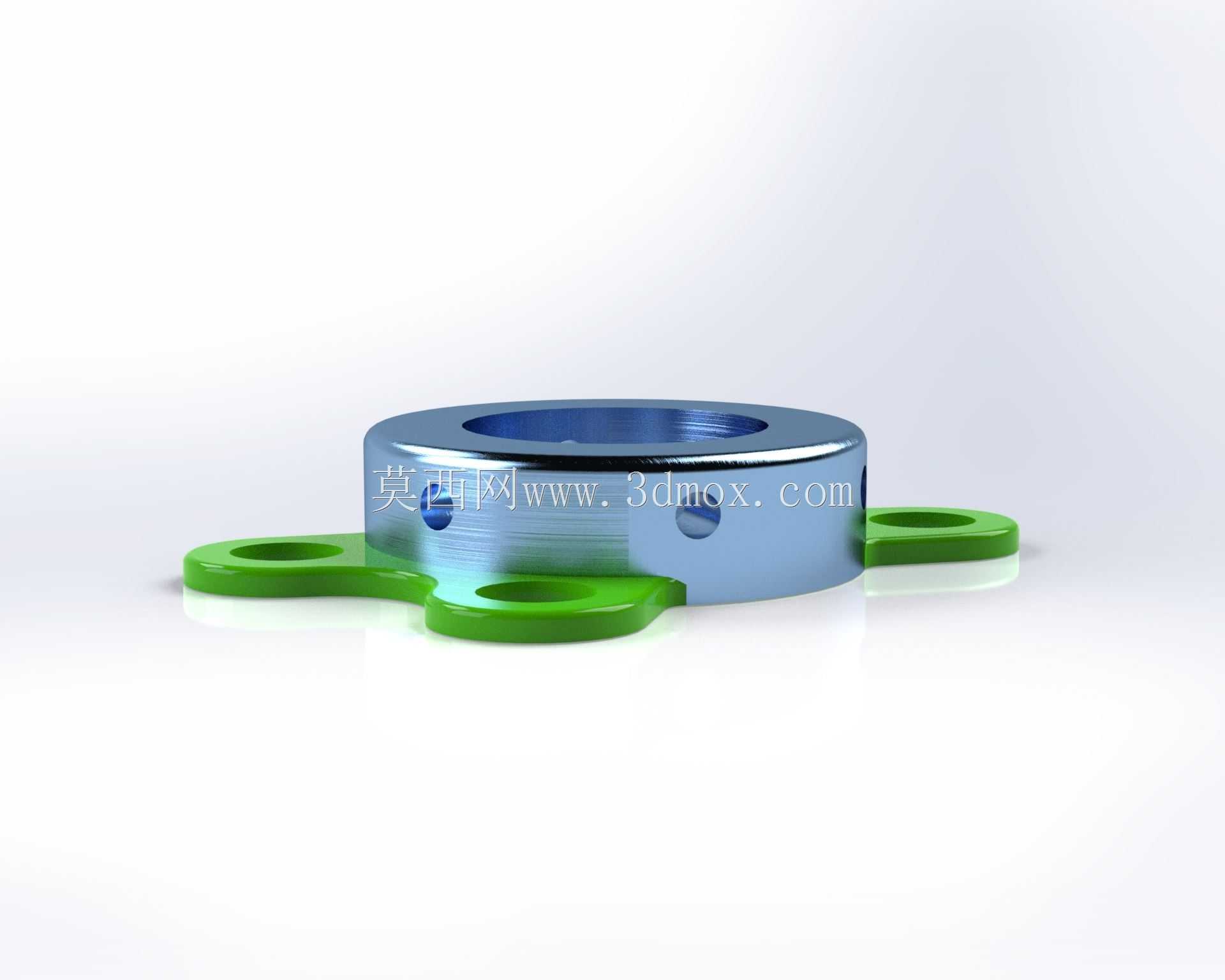

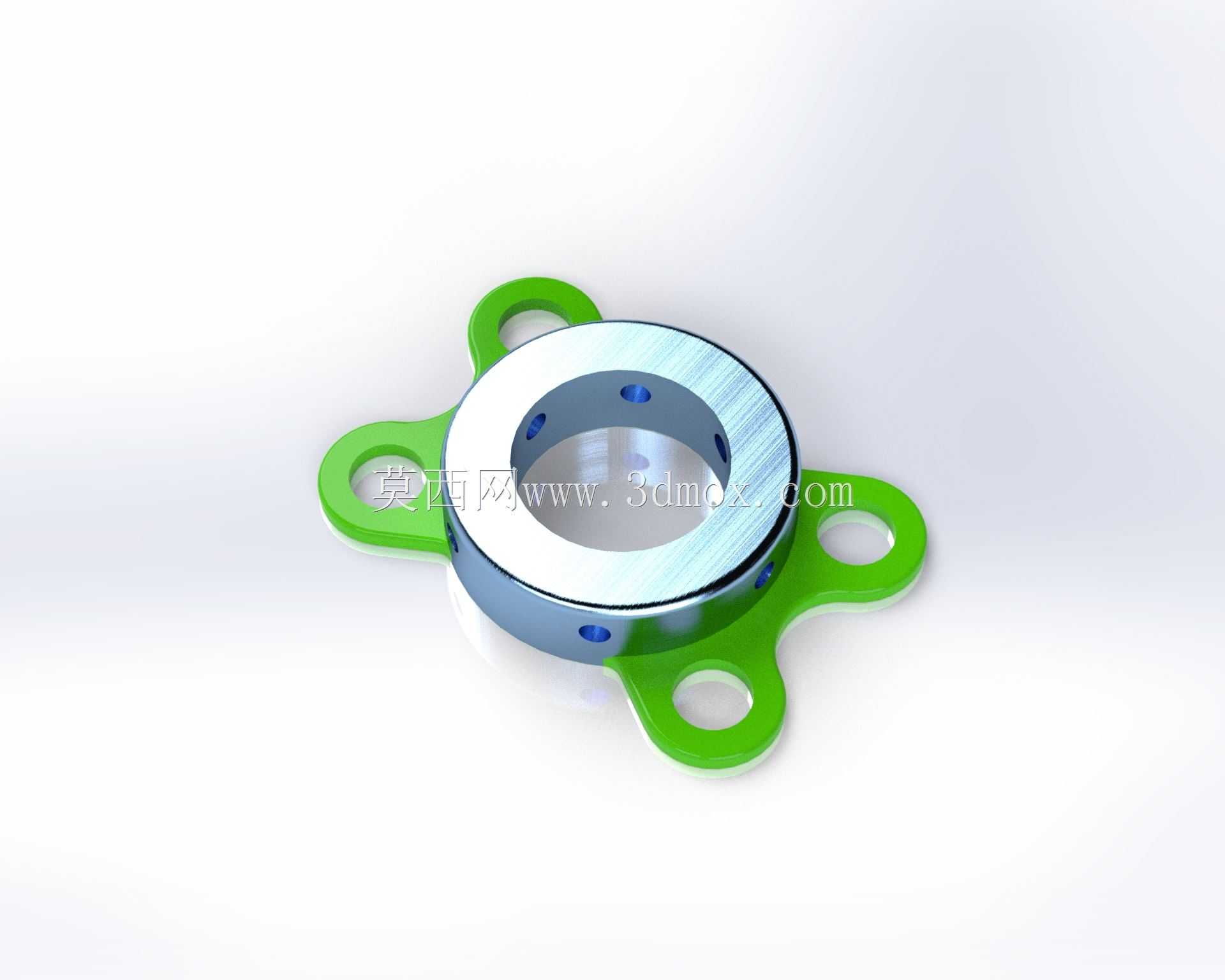

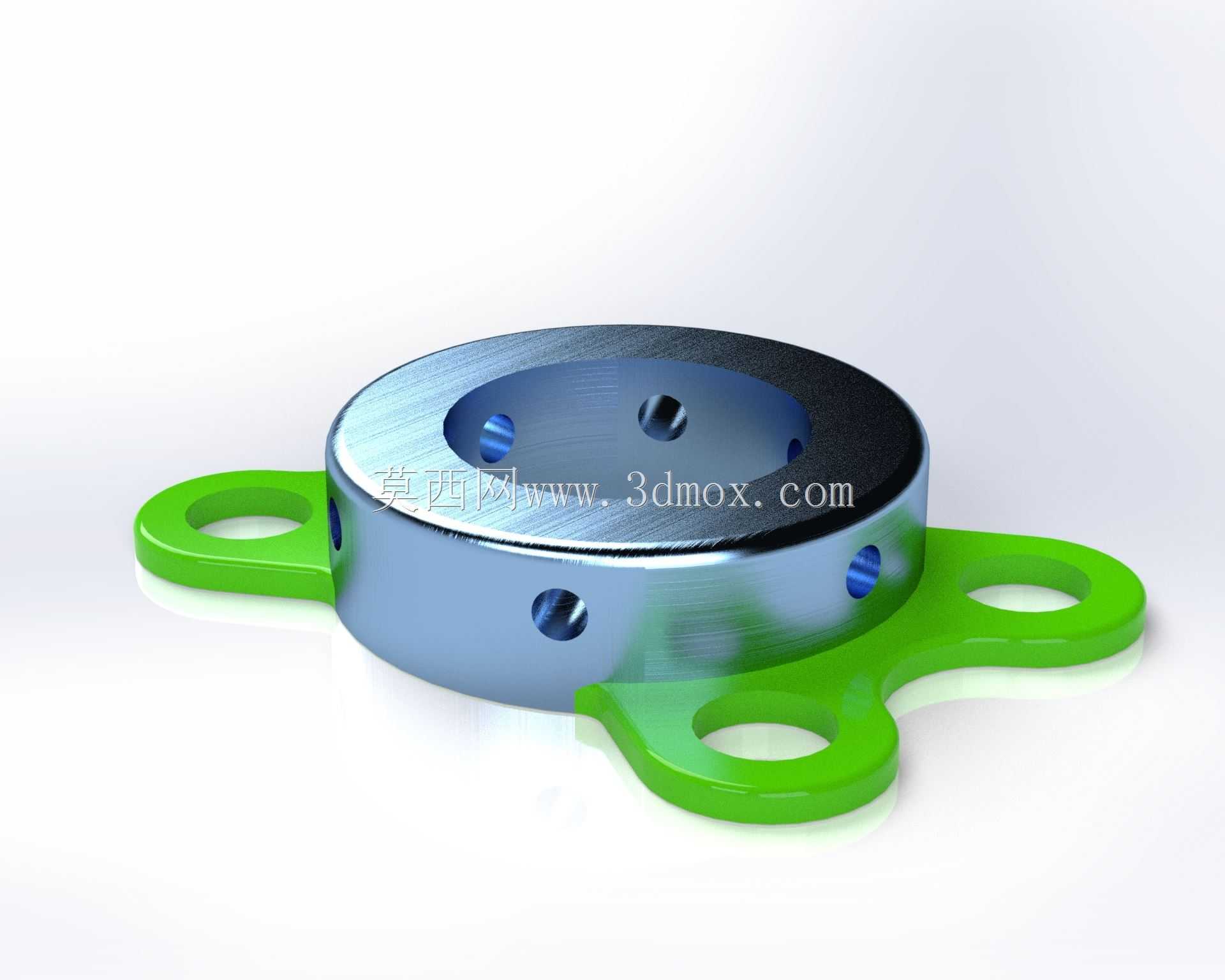

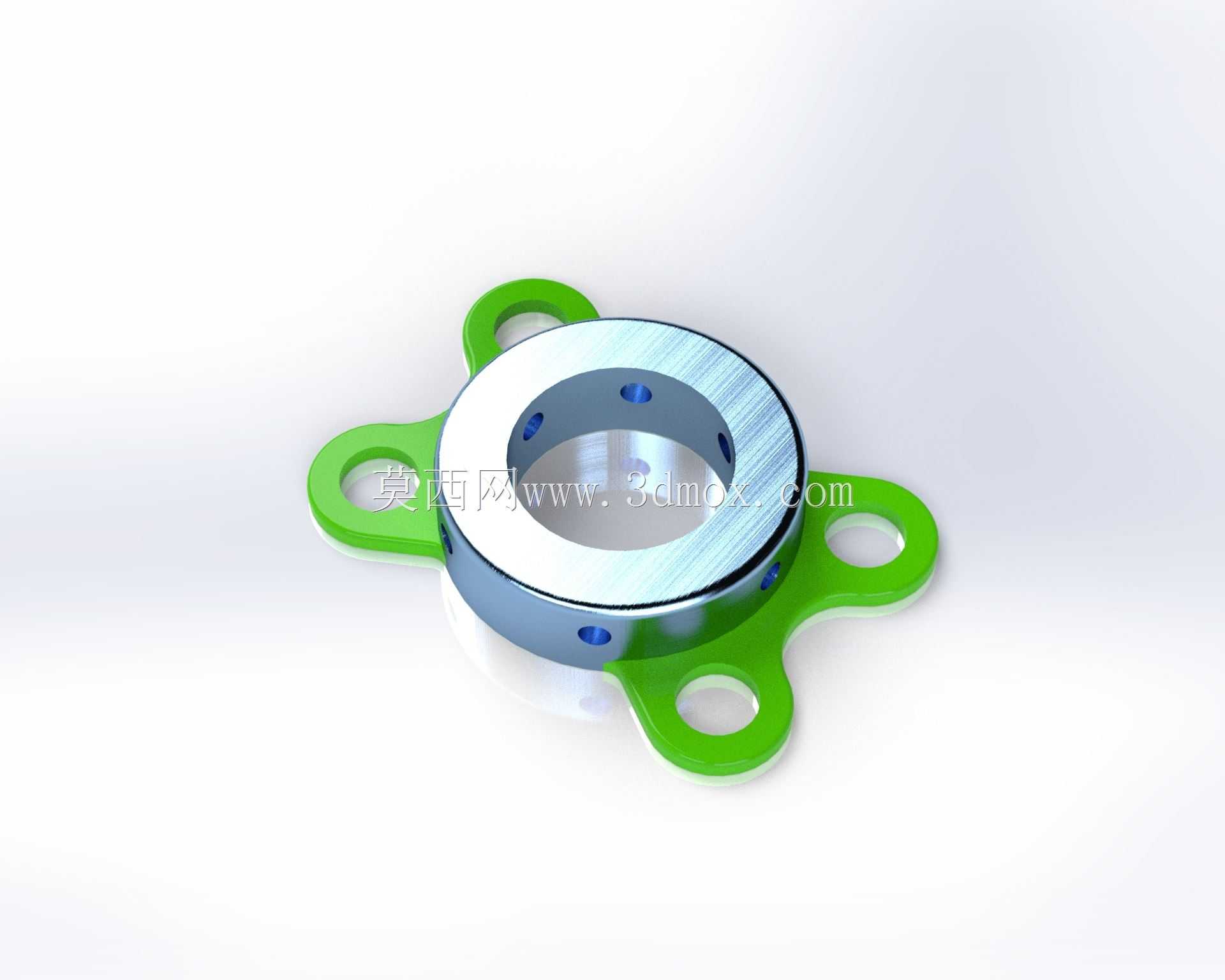

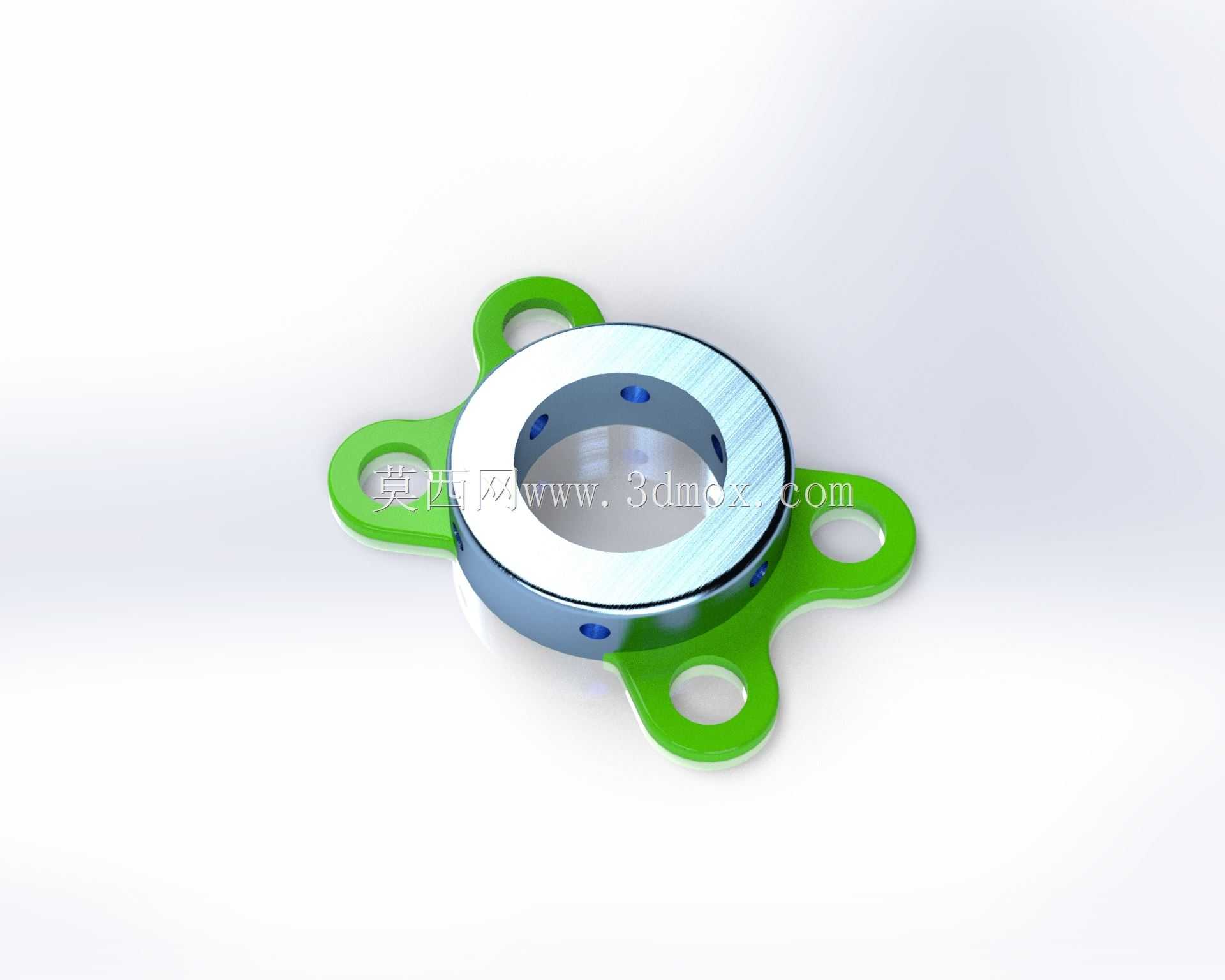

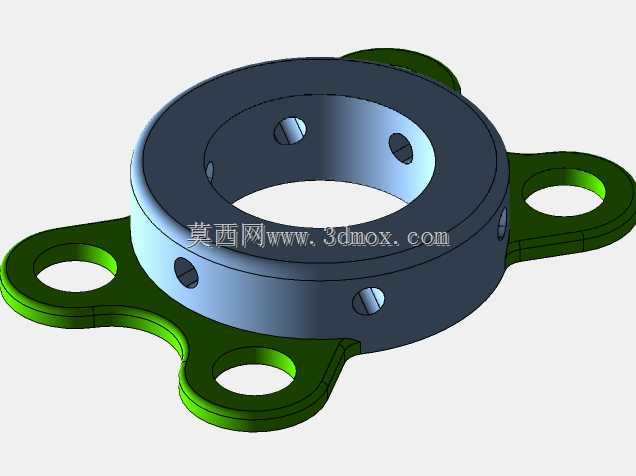

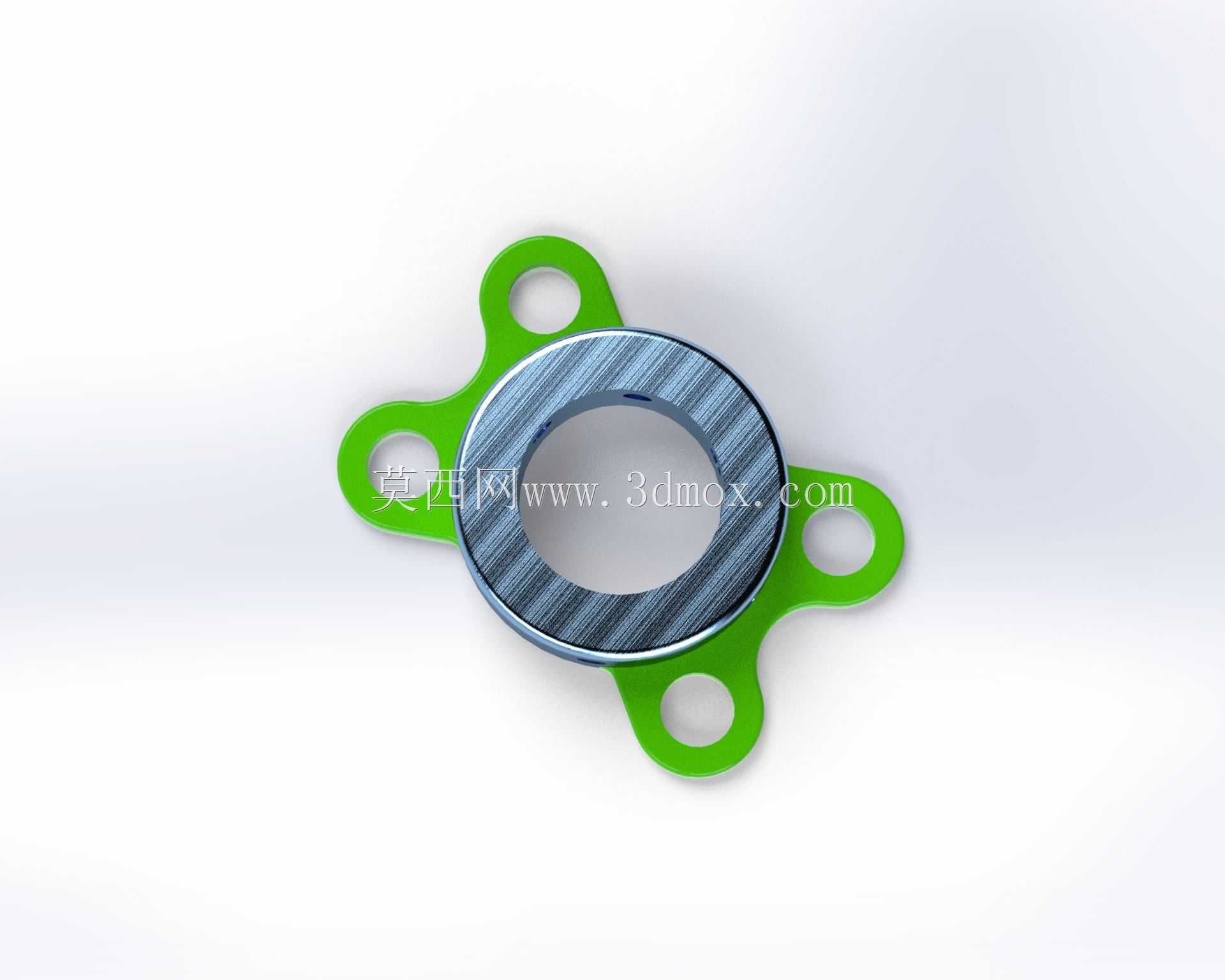

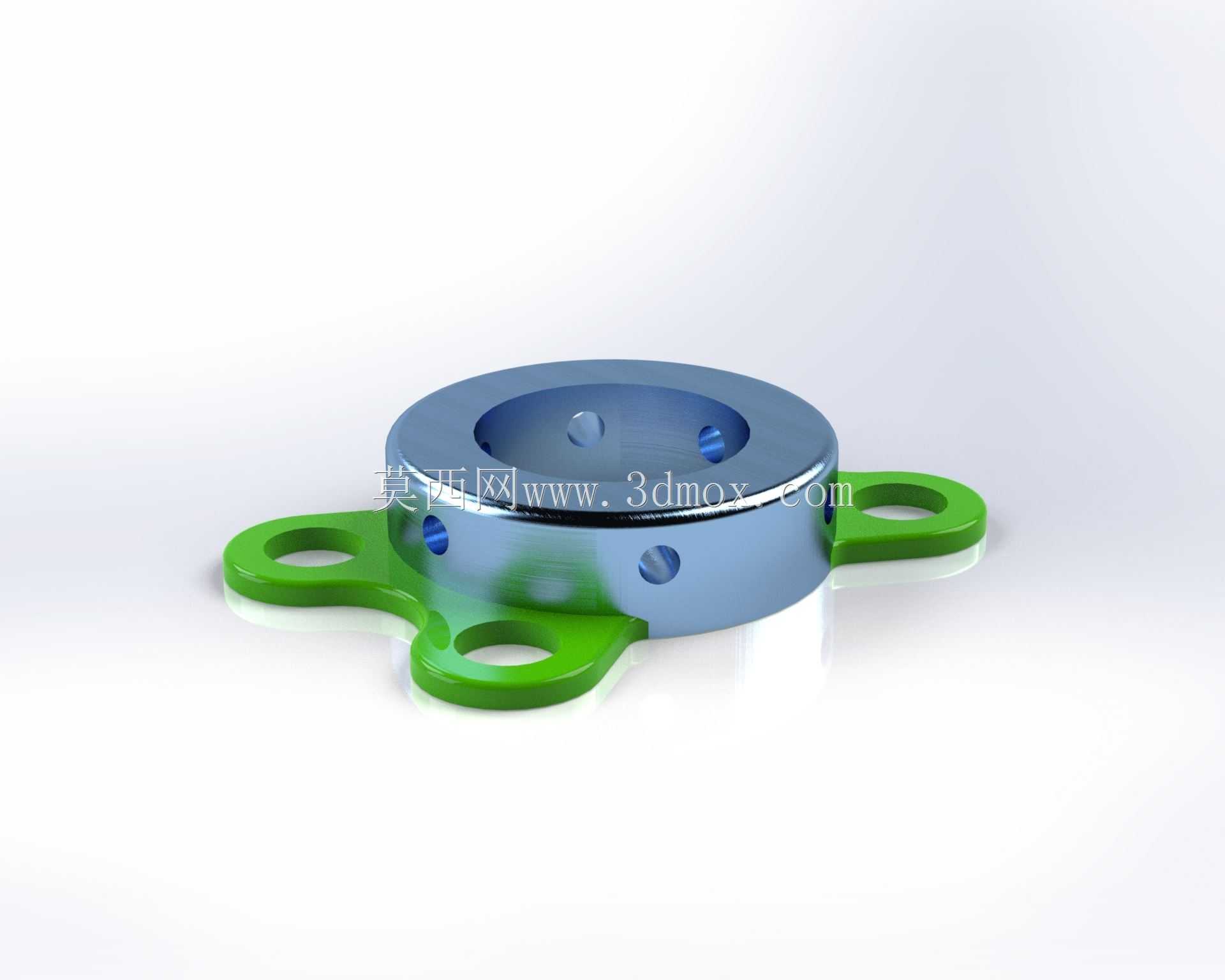

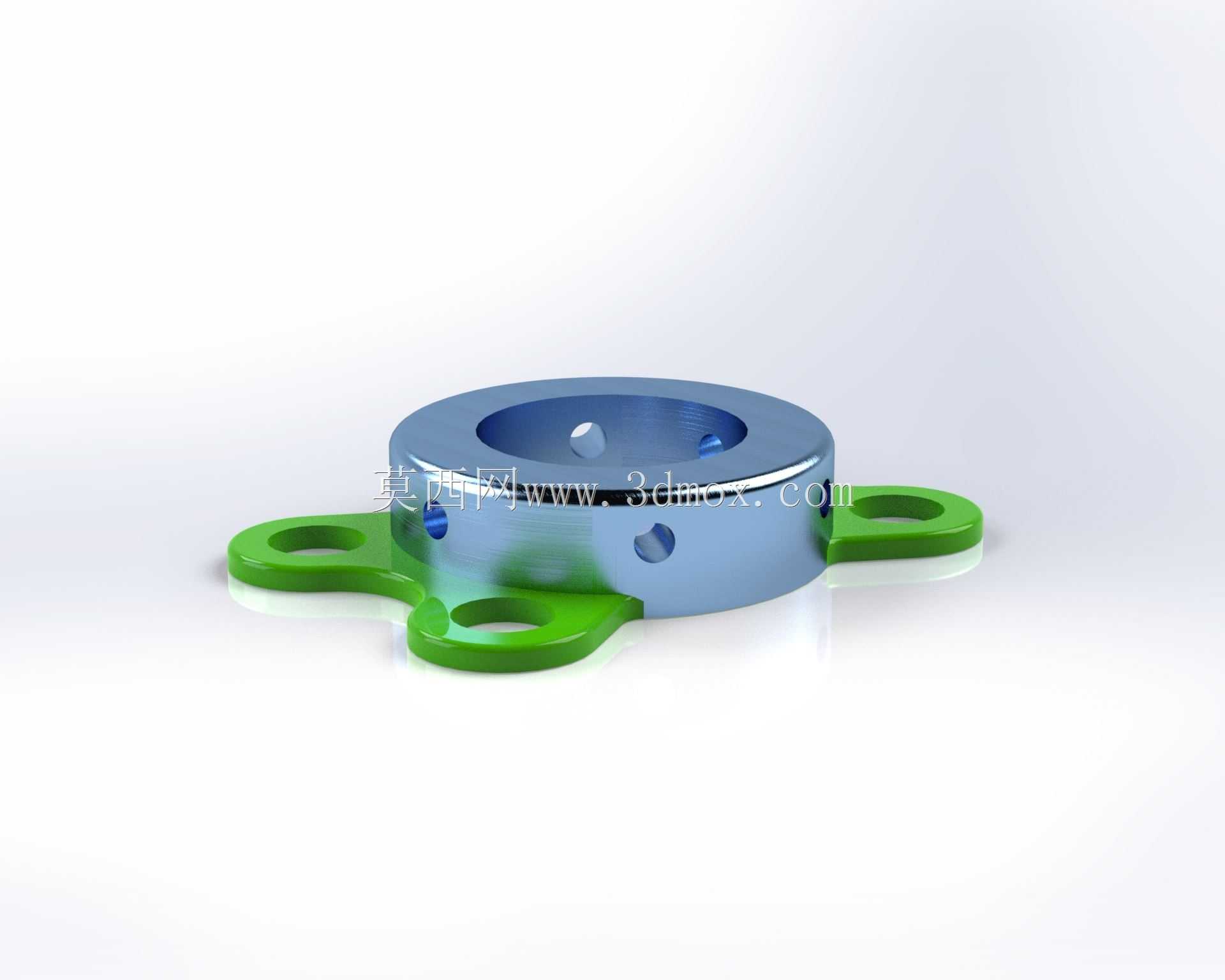

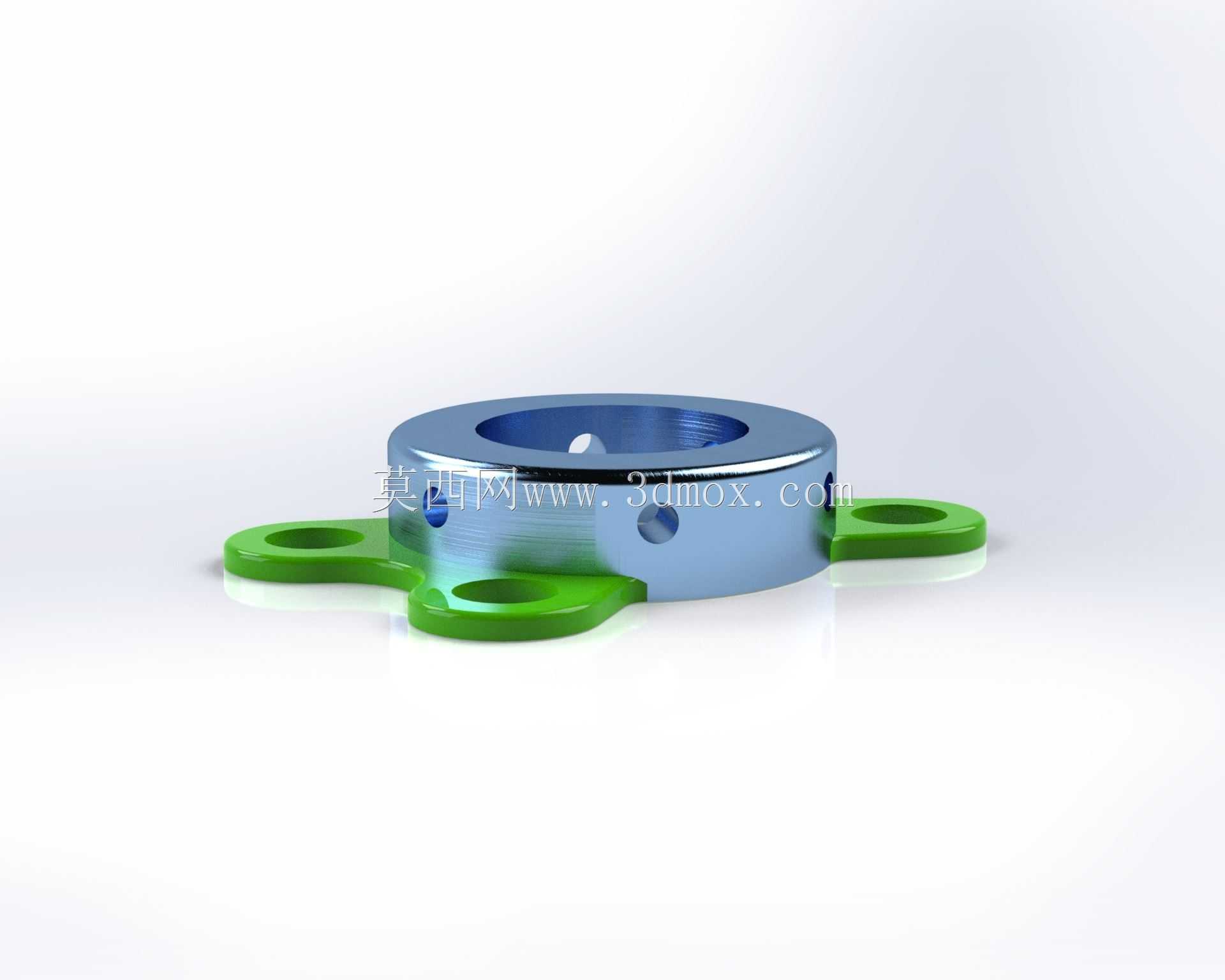

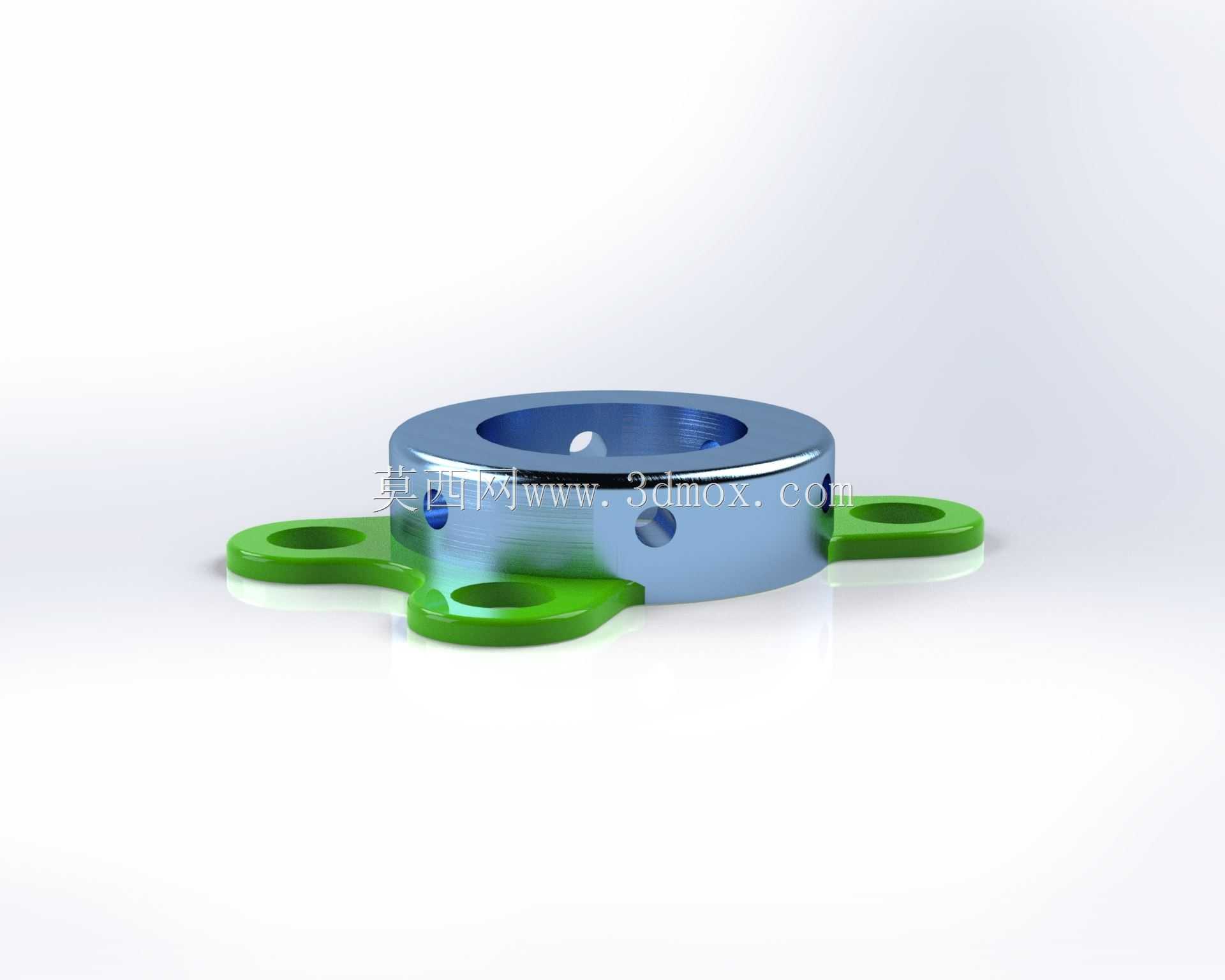

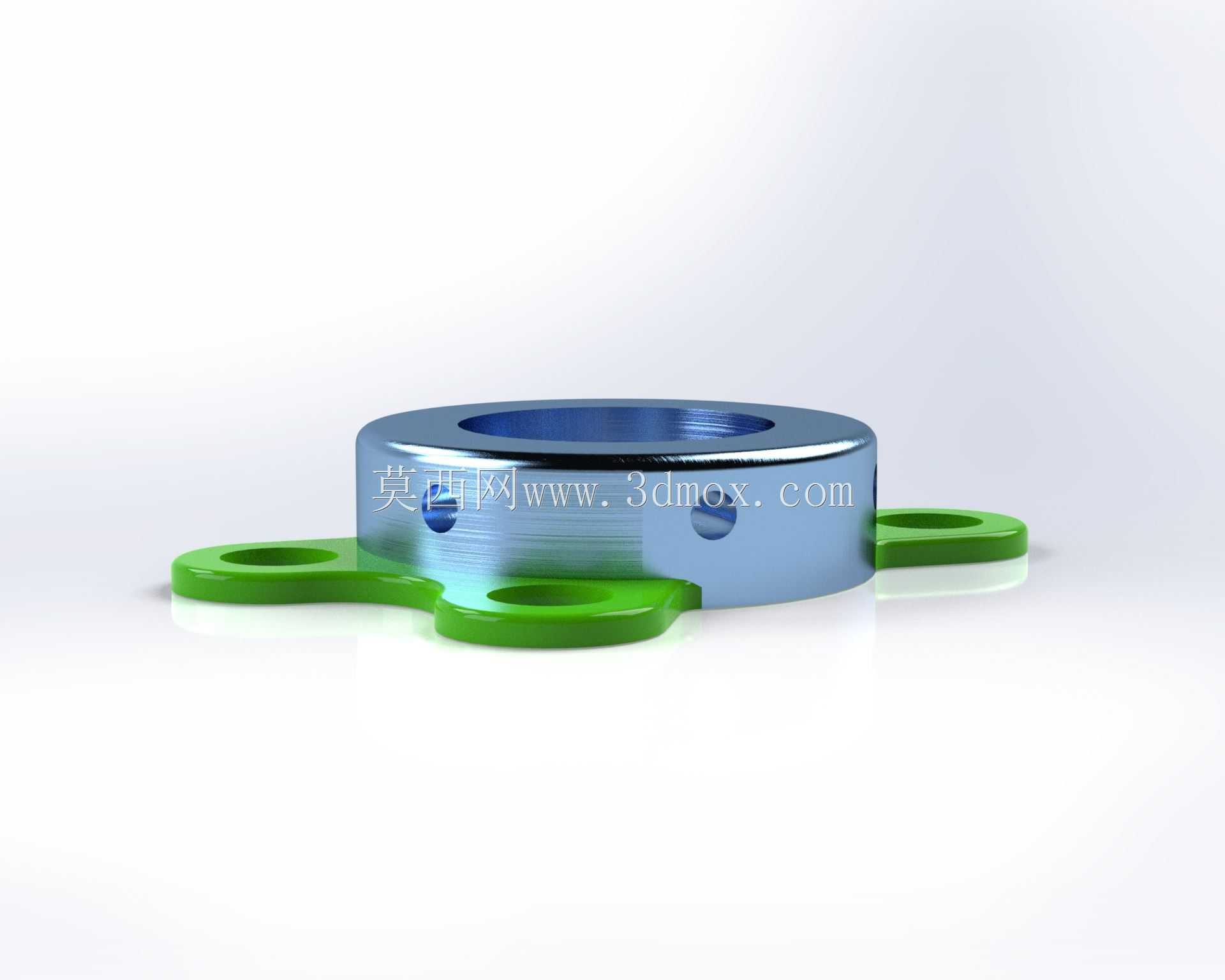

　　在工业传感检测、小型执行机构安装的场景里，这类带三耳固定结构的环形基座是非常常见的配套安装件，很多接触式、光电类的小型传感单元，或是需要同轴定位的小型功能组件，都需要这类基座完成设备本体与安装面的刚性连接，同时保证组件的同轴度公差满足使用要求。从结构设计逻辑来看，主体环形段是核心的定位承载区域，内孔用于穿设传感元件的探测端或是配套的轴类、管路类部件，环形主体的壁厚经过受力校核，既可以保证安装后不会因为设备运行的微振动产生形变，也不会因为壁厚过大造成整体重量冗余，在轻量化设备上使用时不会给安装面带来额外的负载压力。三个均匀分布的固定耳采用向外延伸的扁平结构，每个耳片上都开有贯通的安装孔，这种三耳均布的设计相比两耳结构，

　　安装后的抗扭转性能更强，不会因为单侧受力出现基座绕中心轴偏转的问题，相比四耳结构又减少了一组安装紧固件的使用，在安装空间受限的场景下，三个固定耳可以适配更多非规则安装面的固定需求，哪怕安装面只有三个对应的螺孔点位，也能完成稳定固定。耳片与环形主体的衔接位置做了圆弧过渡处理，避免直角衔接带来的应力集中问题，在设备长期运行产生振动的工况下，过渡位置不会因为应力累积出现开裂失效的情况，这一点在有连续振动的自动化生产线配套传感安装场景里尤为重要，很多早期的同类基座因为没有做过渡处理，使用半年到一年就会在耳片根部出现疲劳裂纹，直接导致传感元件定位偏移，检测数据失准。从安装边界来看，环形主体的轴向高度需要匹配所配套元件的安装深度，

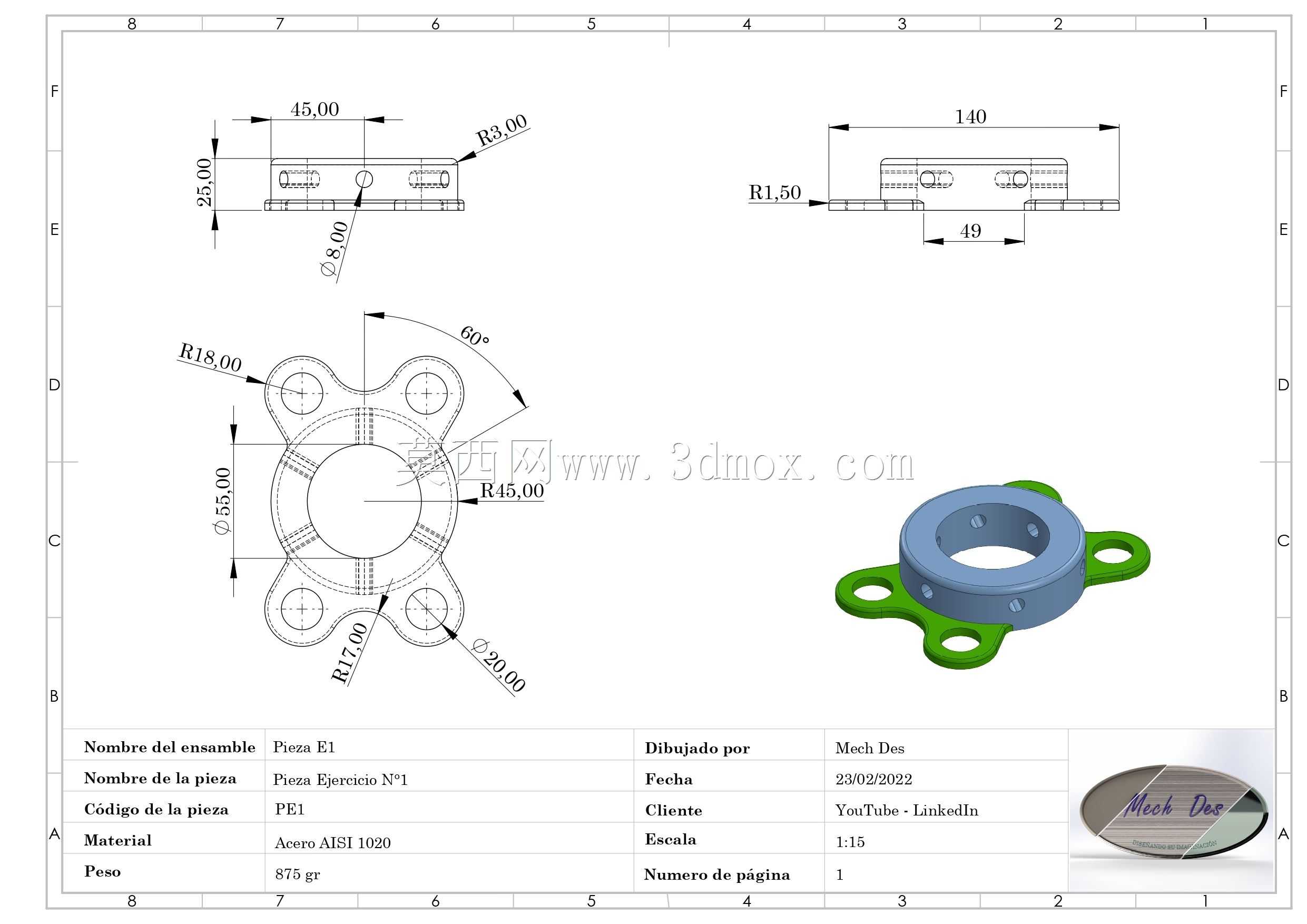

　　保证元件装入后，探测端的伸出长度刚好满足检测距离要求，不会因为基座过高导致探测距离不足，或是基座过矮导致元件与安装面发生硬接触损坏内部结构。三个固定耳的安装孔中心到环形主体中心的距离是关键的安装尺寸，这个尺寸决定了基座可以适配的安装面螺孔分布圆直径，设计时这个尺寸的公差控制在±0.1mm以内，保证安装时紧固件可以顺利穿入孔位，不会出现强行装配带来的内应力。耳片上的安装孔采用通孔设计，适配常用的内六角圆柱头螺钉或是十字盘头螺钉，孔的直径比对应螺钉的大径大0.5mm左右，给安装时的位置微调留出足够余量，方便安装人员调整环形基座的中心位置，保证配套元件的同轴度符合检测要求。环形主体的上端面做了精磨处理，表面粗糙度达到Ra1.6，

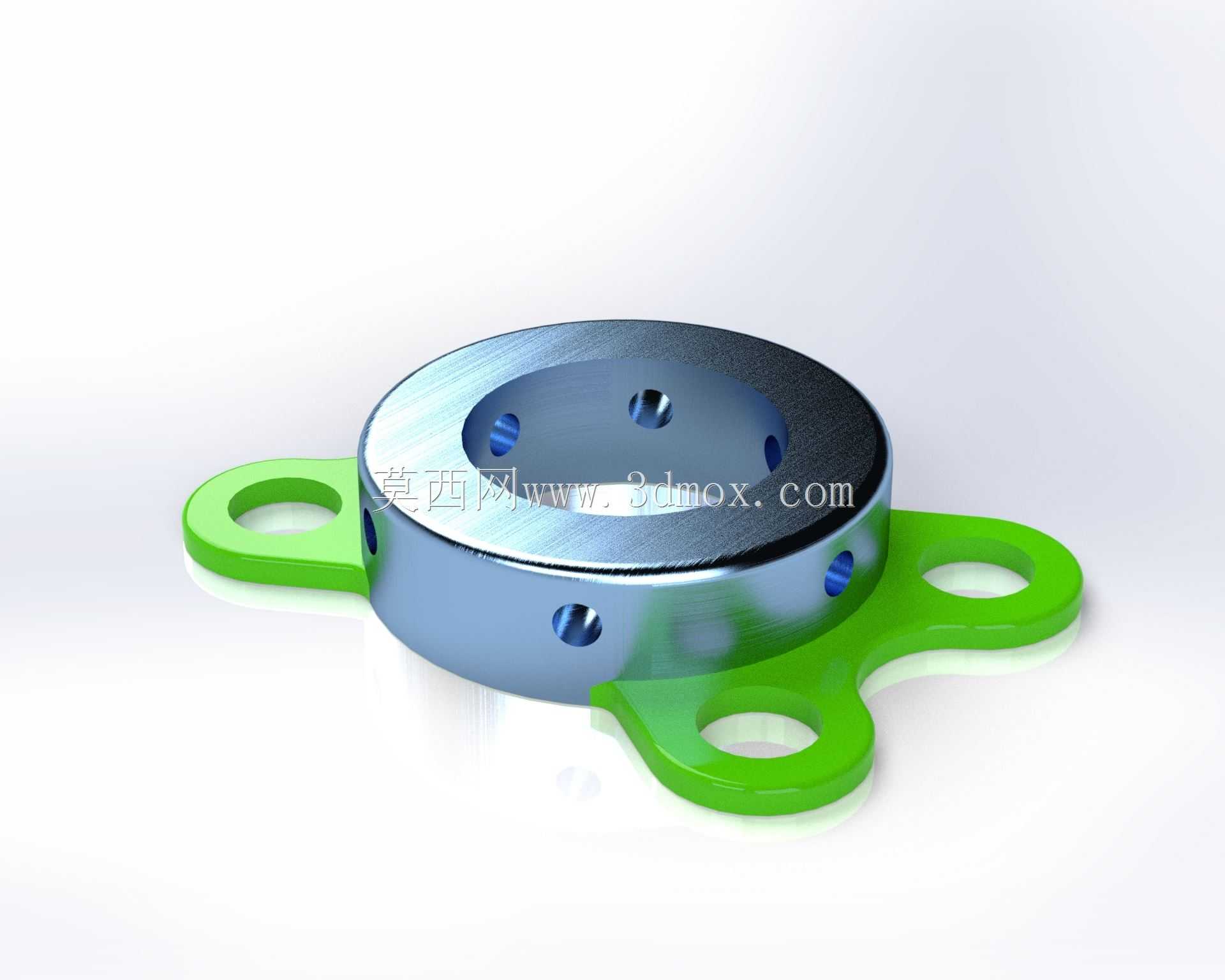

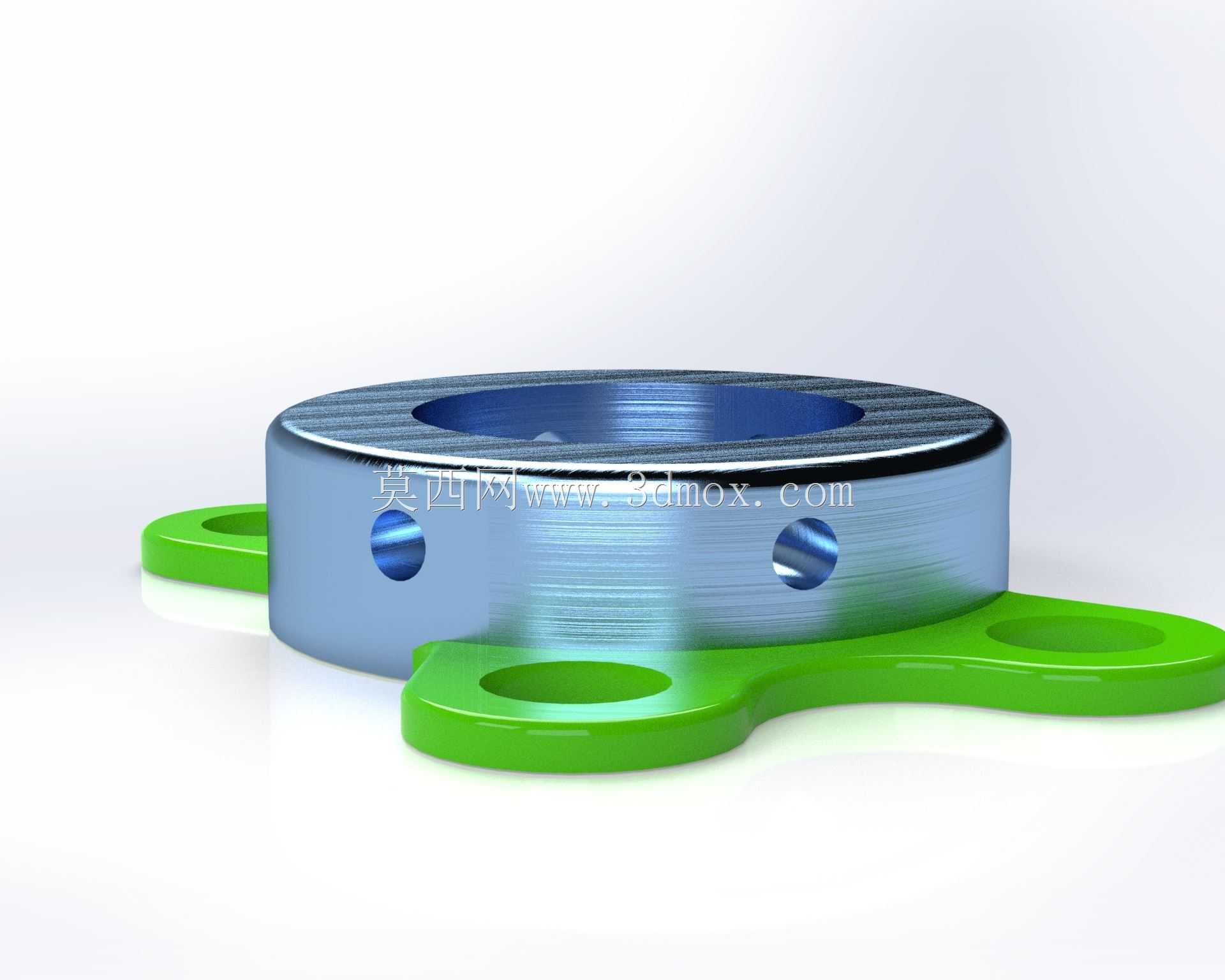

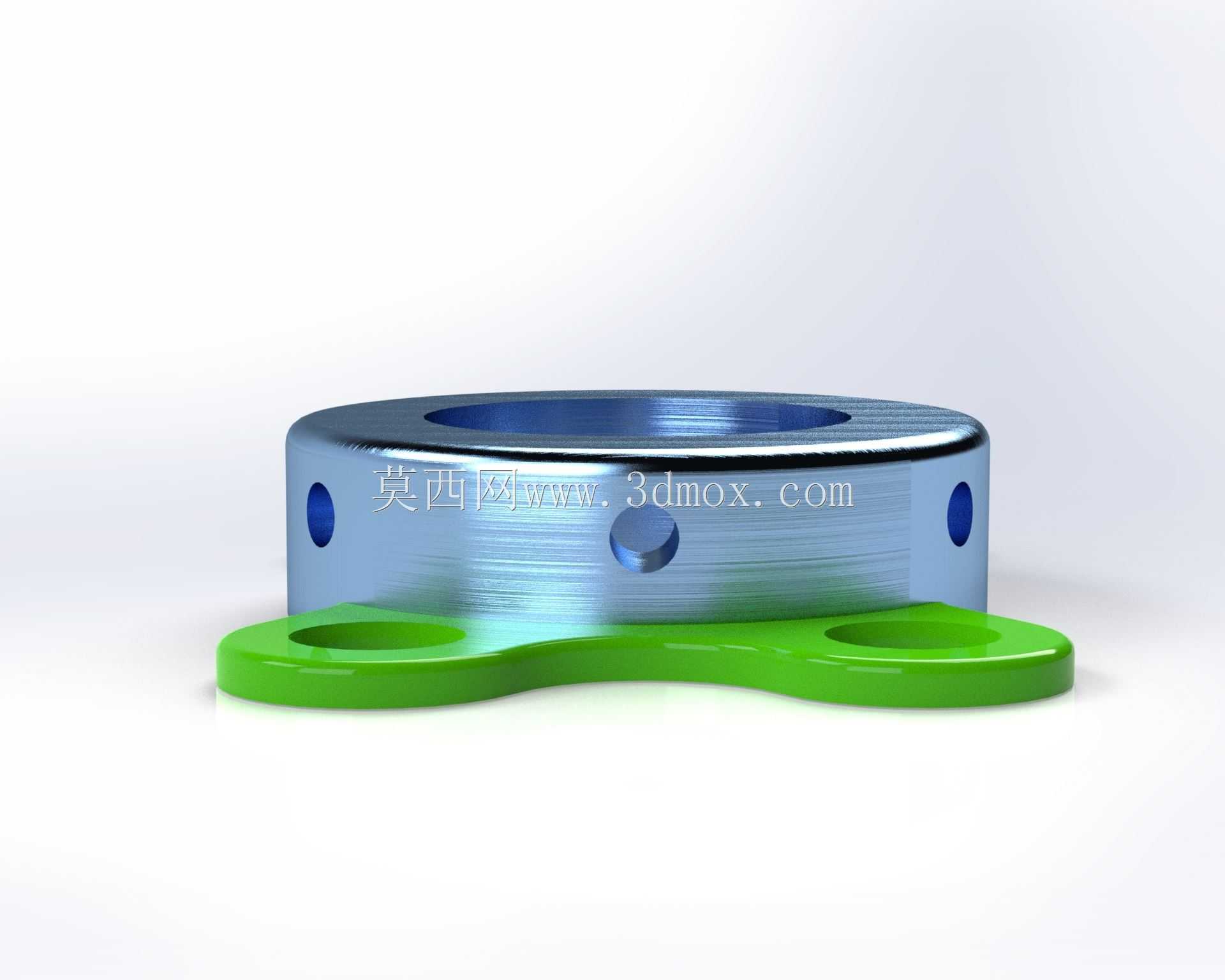

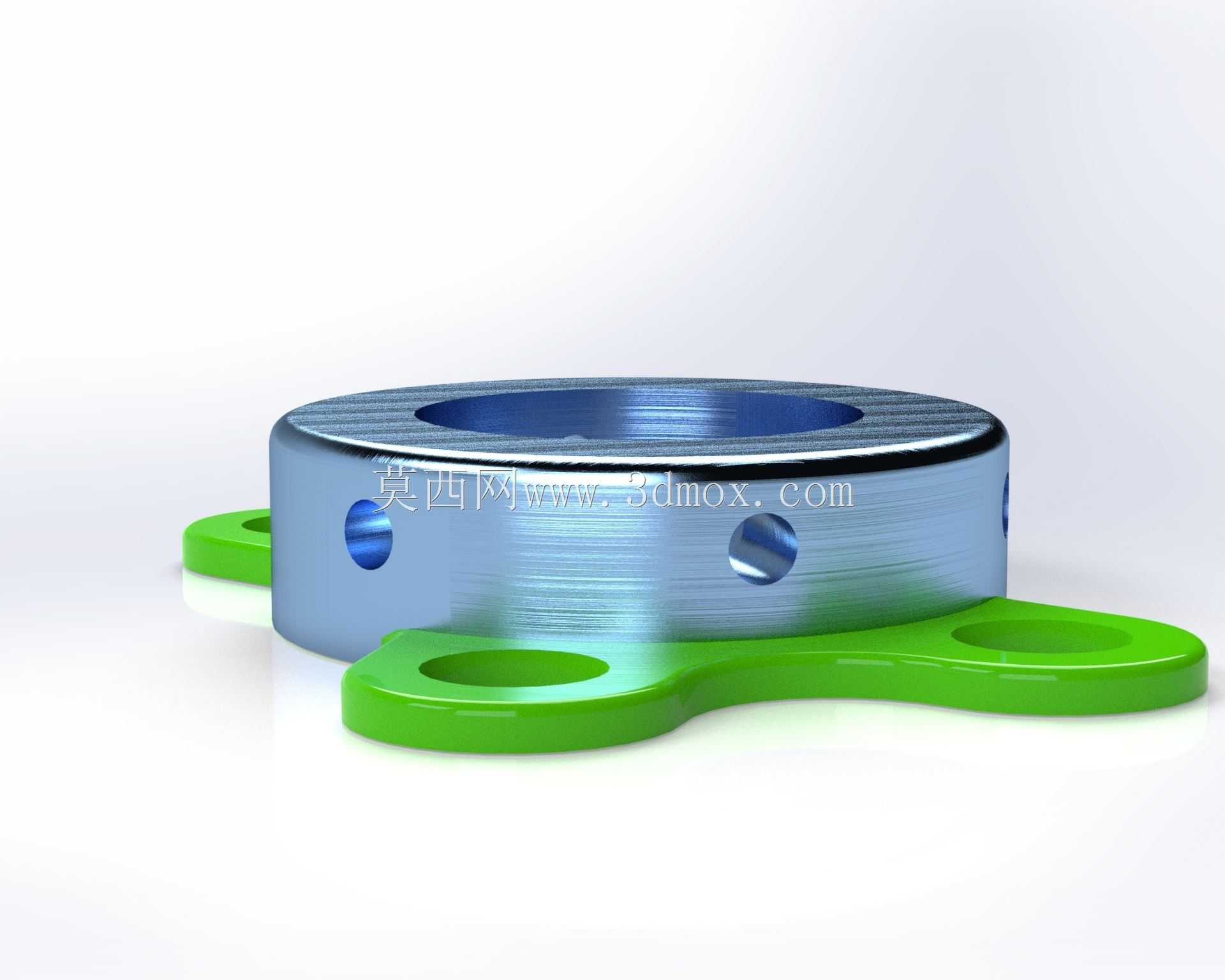

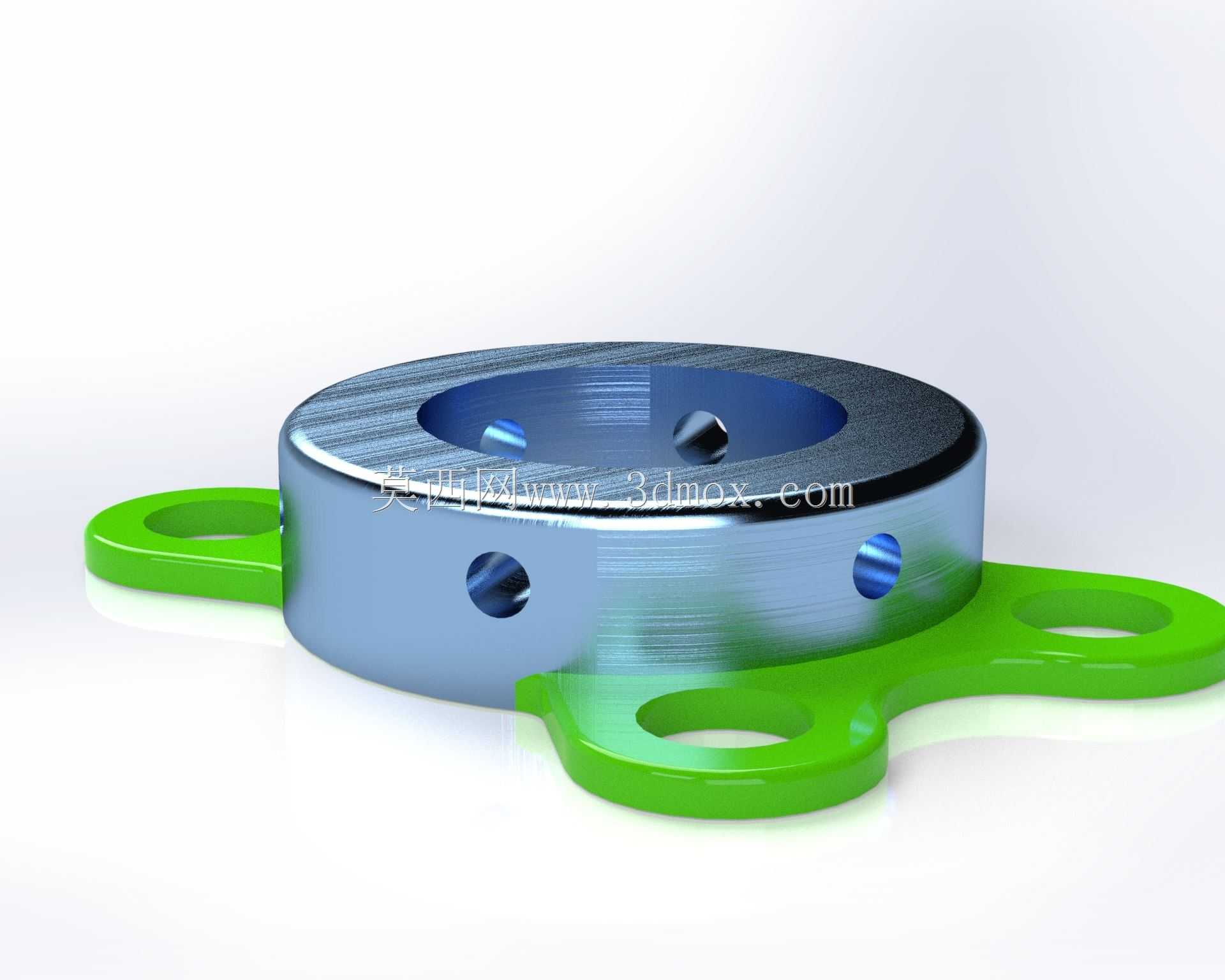

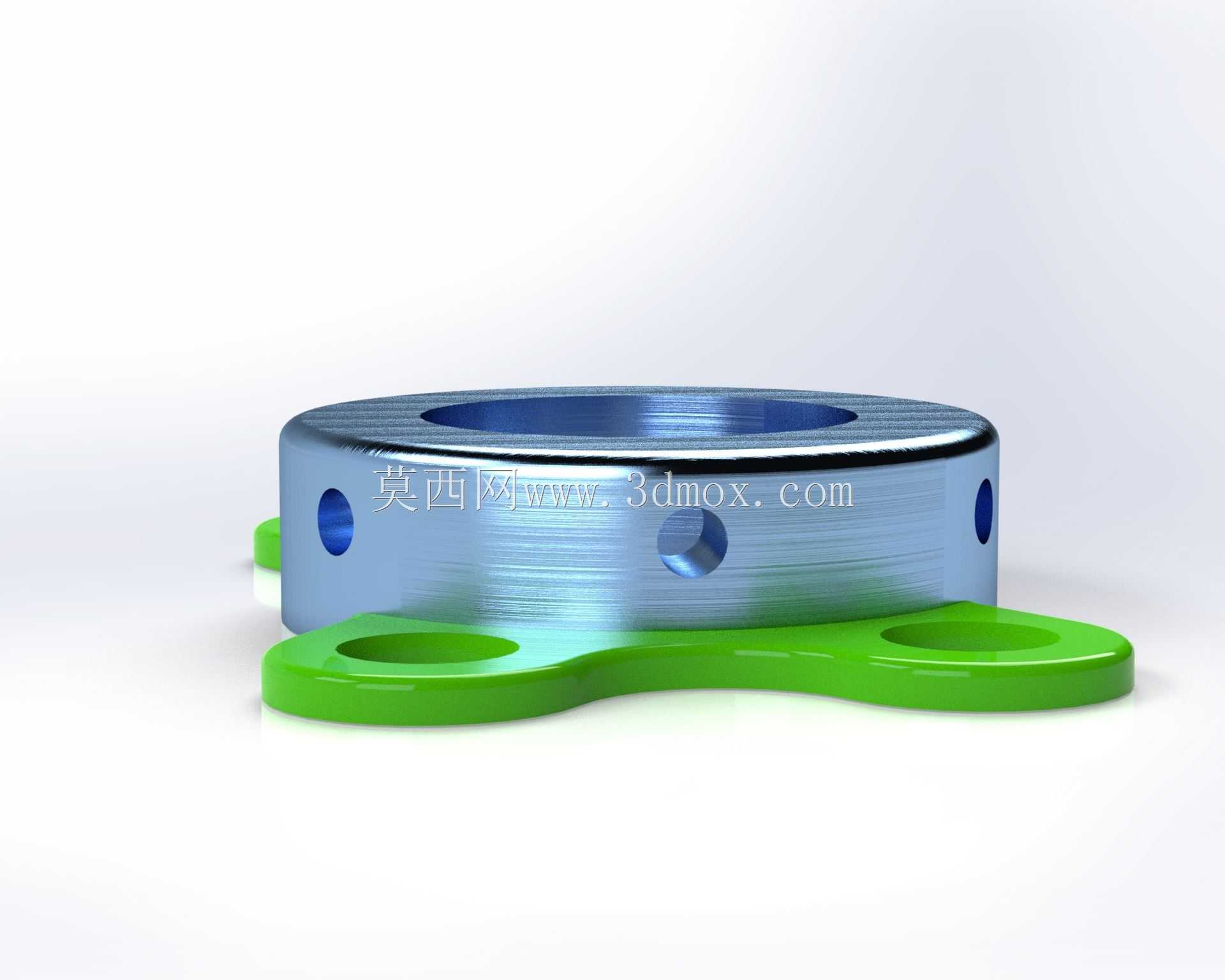

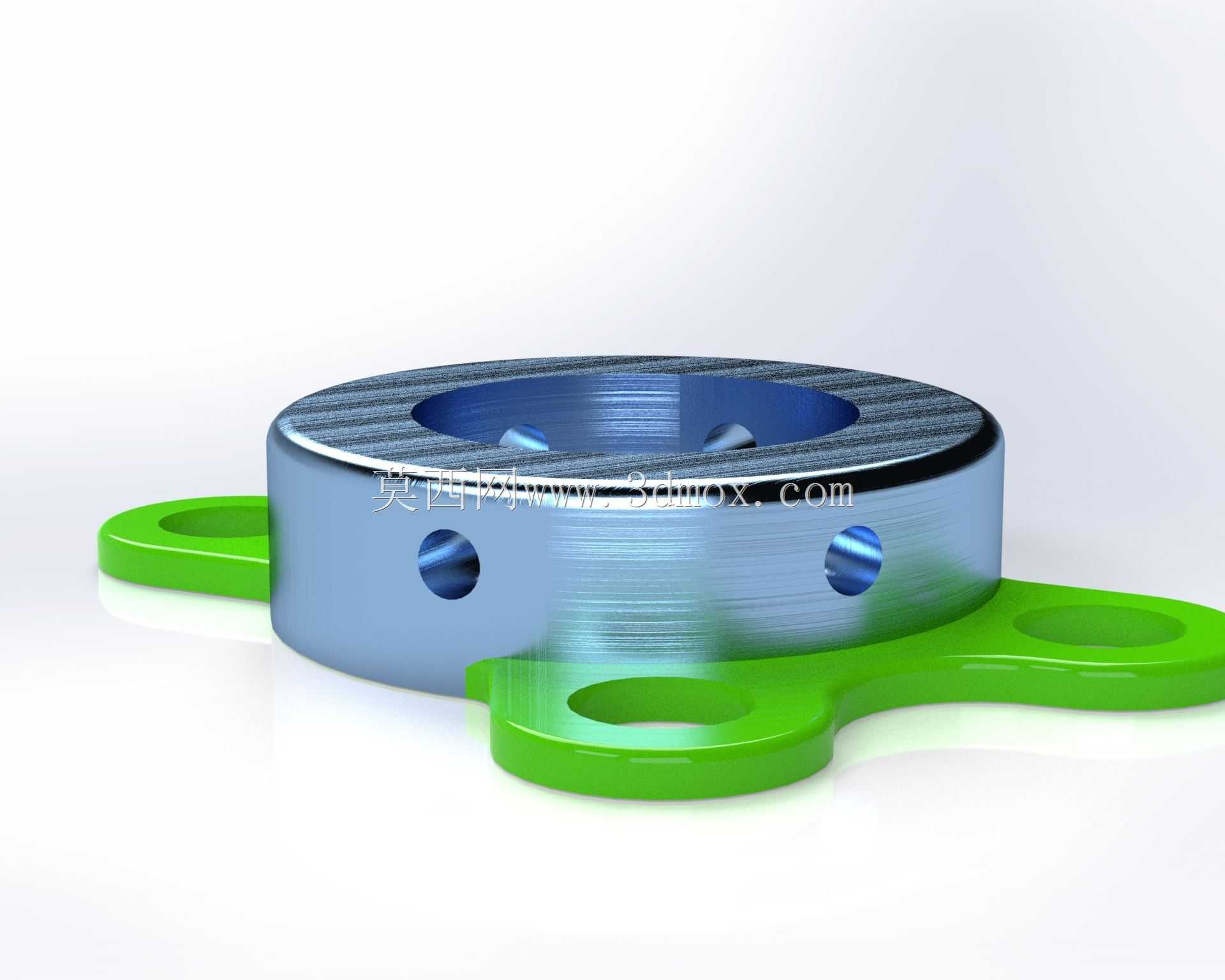

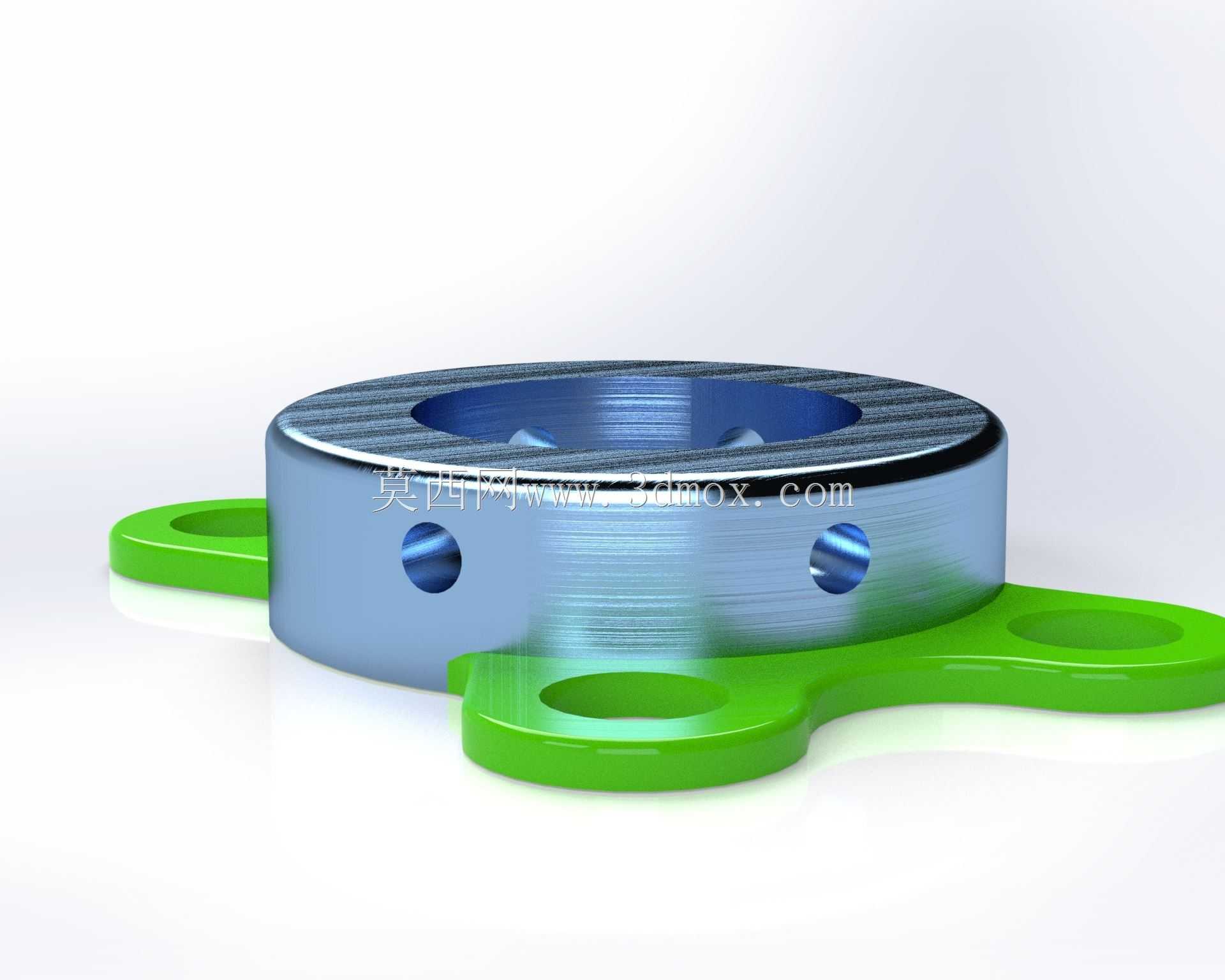

　　这个面是与配套元件的定位端面贴合的基准面，较高的表面平整度可以保证元件安装后不会出现倾斜，检测方向不会出现角度偏差。环形主体侧壁上均匀分布的几个径向小孔，是用于紧定螺钉穿设的结构，当配套元件装入环形内孔后，拧入紧定螺钉就可以将元件与基座牢牢固定，避免设备运行时元件在基座内出现轴向窜动或是周向转动，这几个径向孔的位置避开了固定耳的衔接区域，不会破坏耳片与主体连接位置的结构强度。这类基座常被用在自动化生产线的物料到位检测工位、小型旋转机构的转速传感安装位置、气动回路的压力传感配套固定场景中，在一些教学用的机械实训装置里，这类结构也常被作为典型的安装连接件案例，用于讲解同轴定位、多点固定的结构设计逻辑。在实际选型使用时，需要注意基座的材质匹配，如果是在有腐蚀介质的工况下使用，需要选择做了表面防腐处理的版本，如果是在常规的工业车间环境下，普通的金属材质搭配表面喷塑处理就可以满足长期使用的需求，固定耳的绿色表面处理层一方面可以起到防锈的作用，另一方面也可以在设备维护时快速识别这个安装基座的位置，方便运维人员快速找到对应的传感元件安装点。
