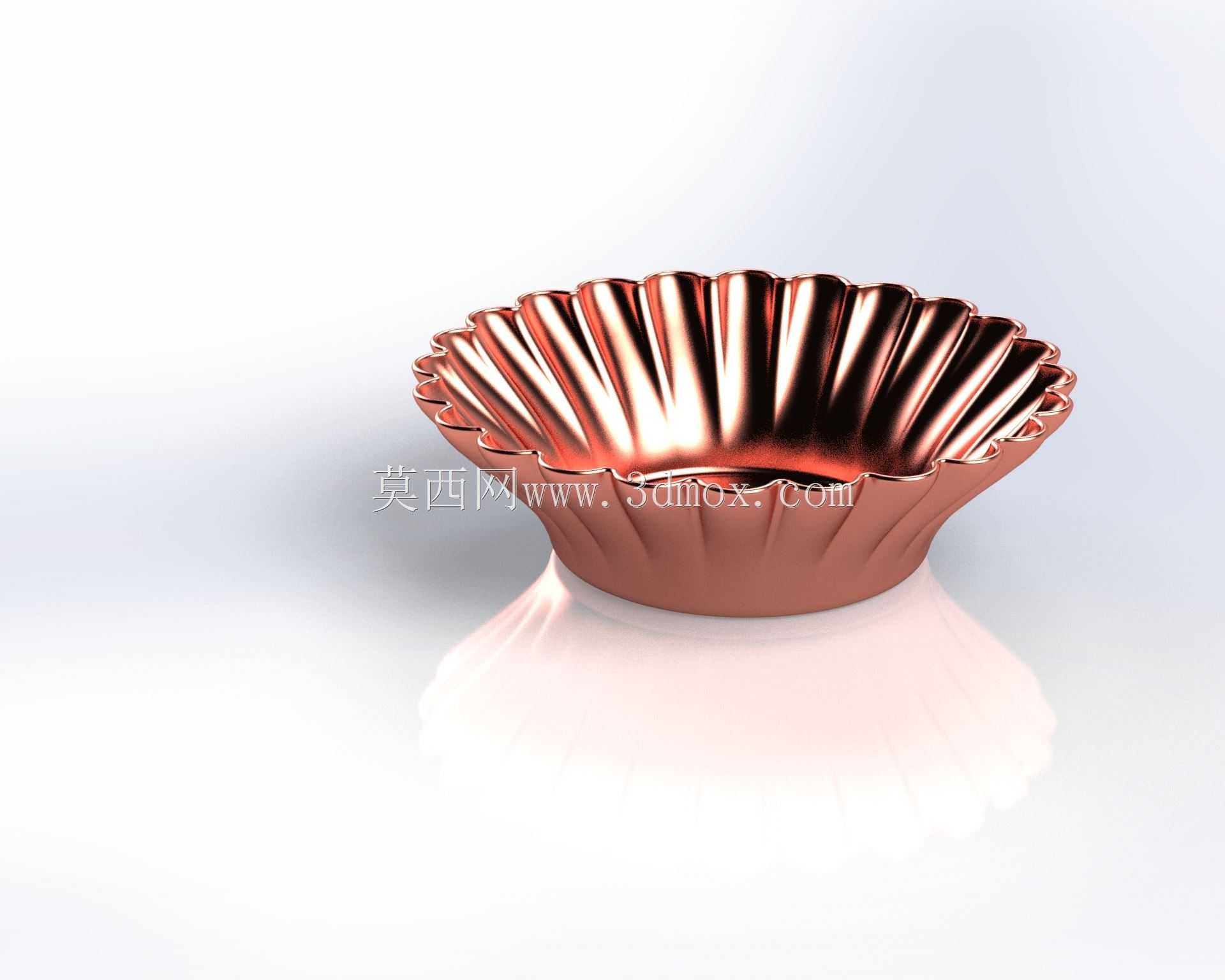

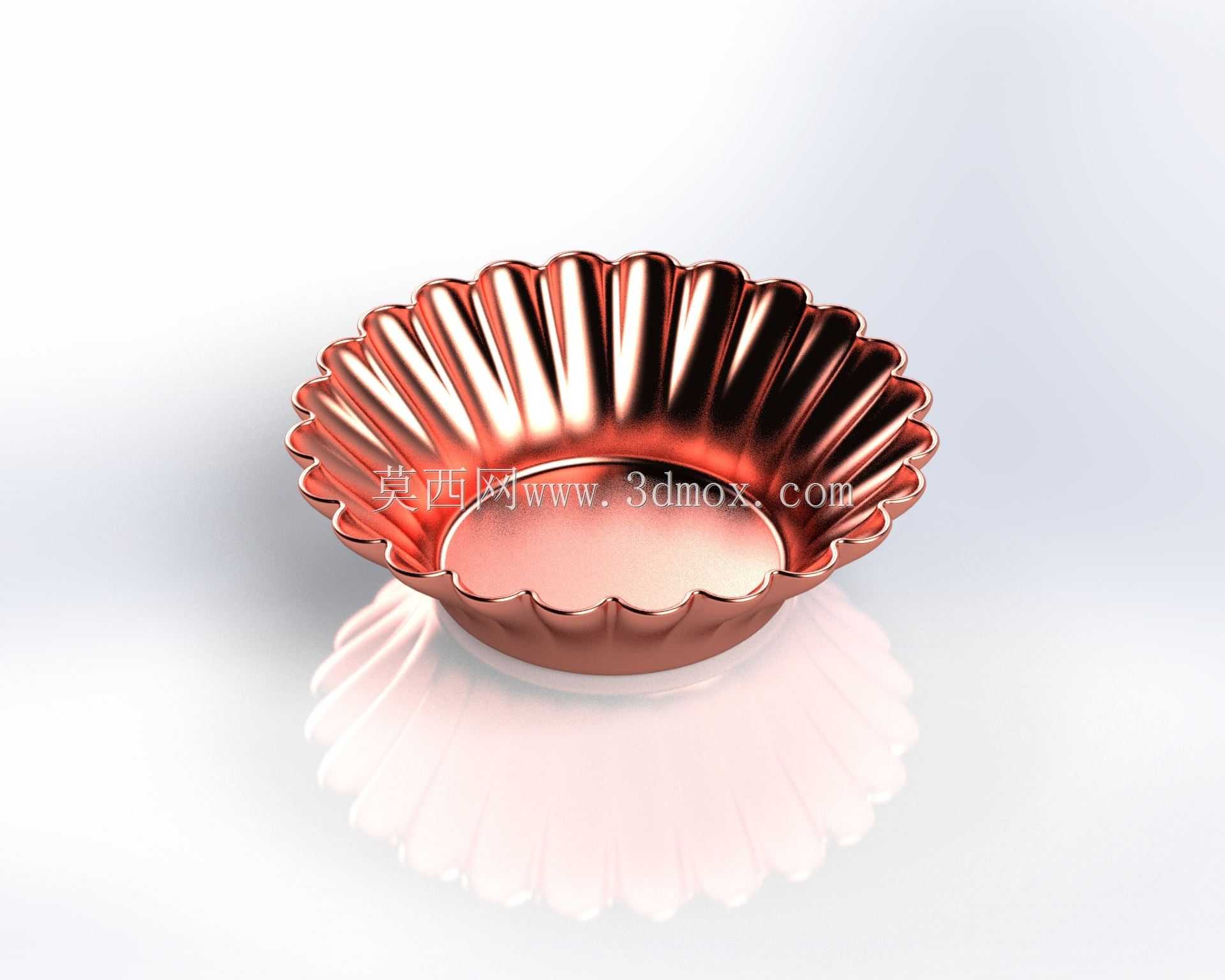

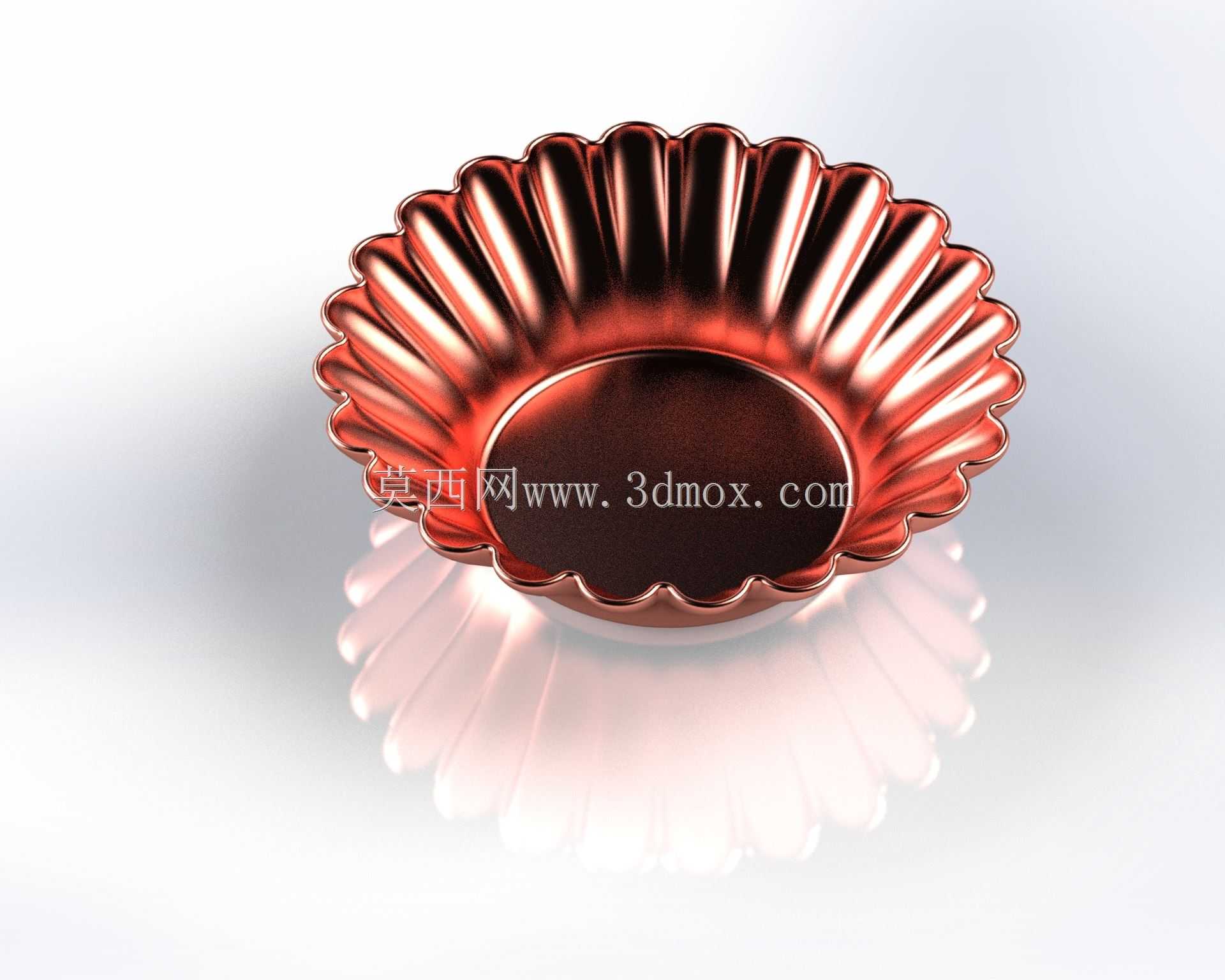

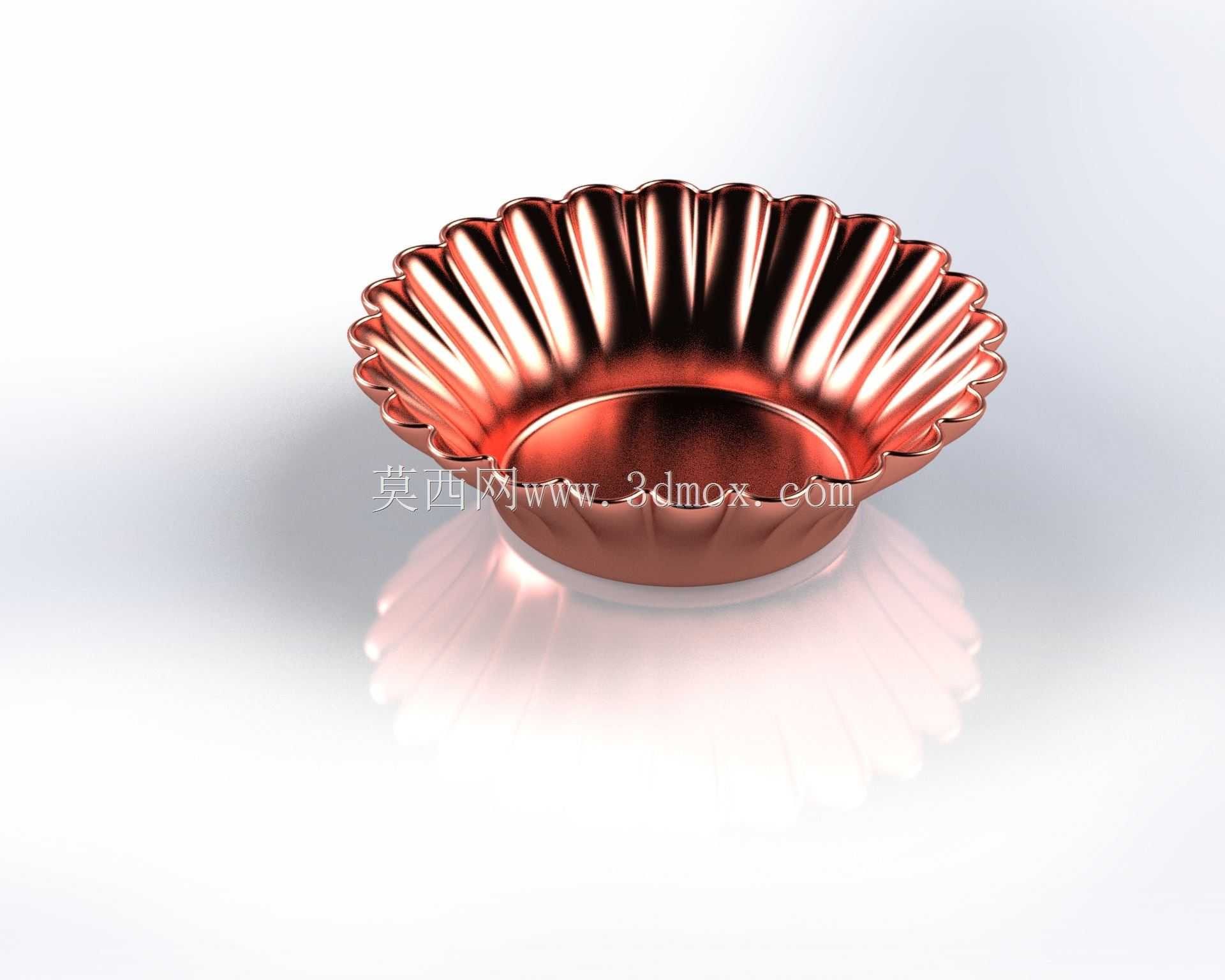

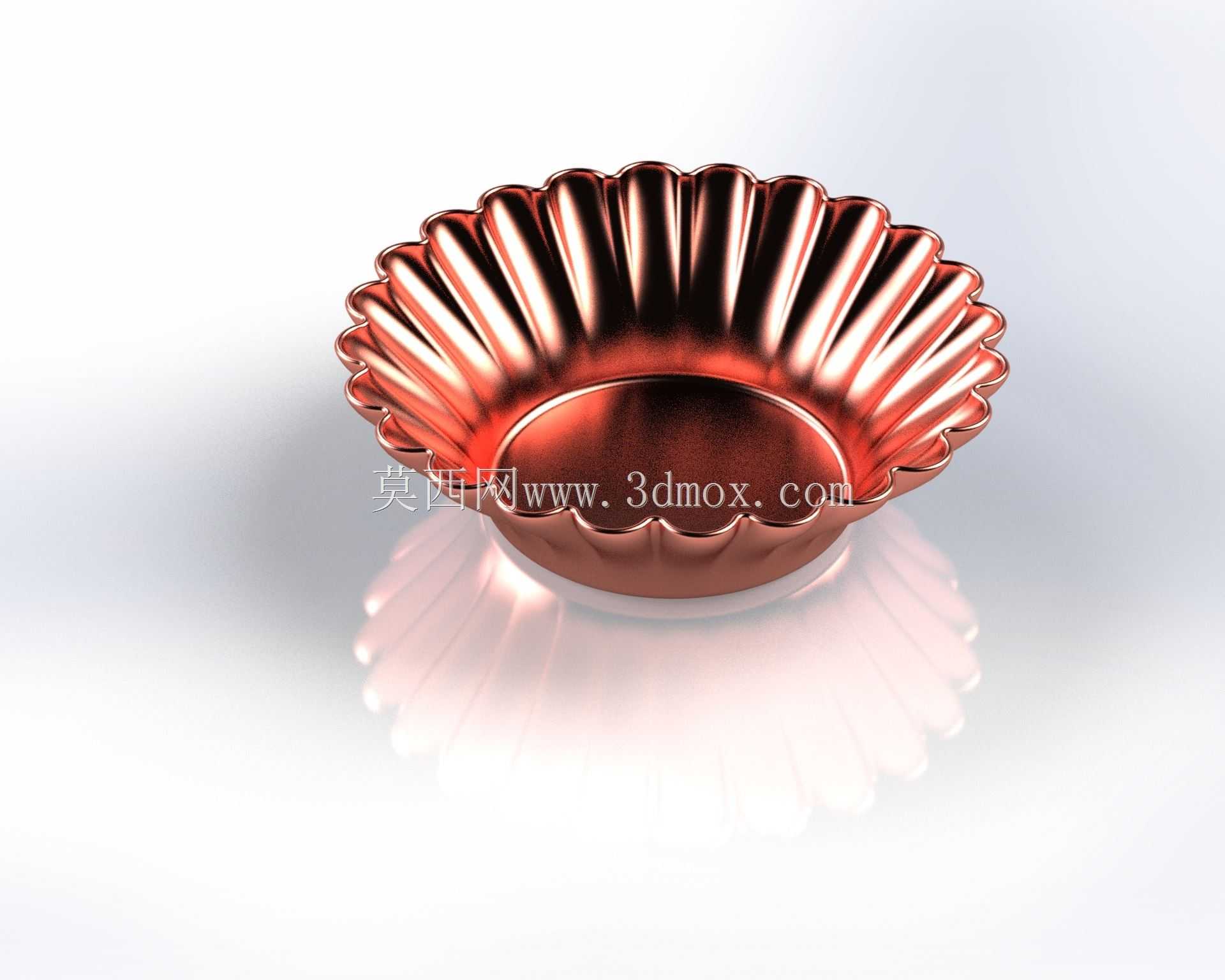

花瓣边铜质盛托造型结构设计

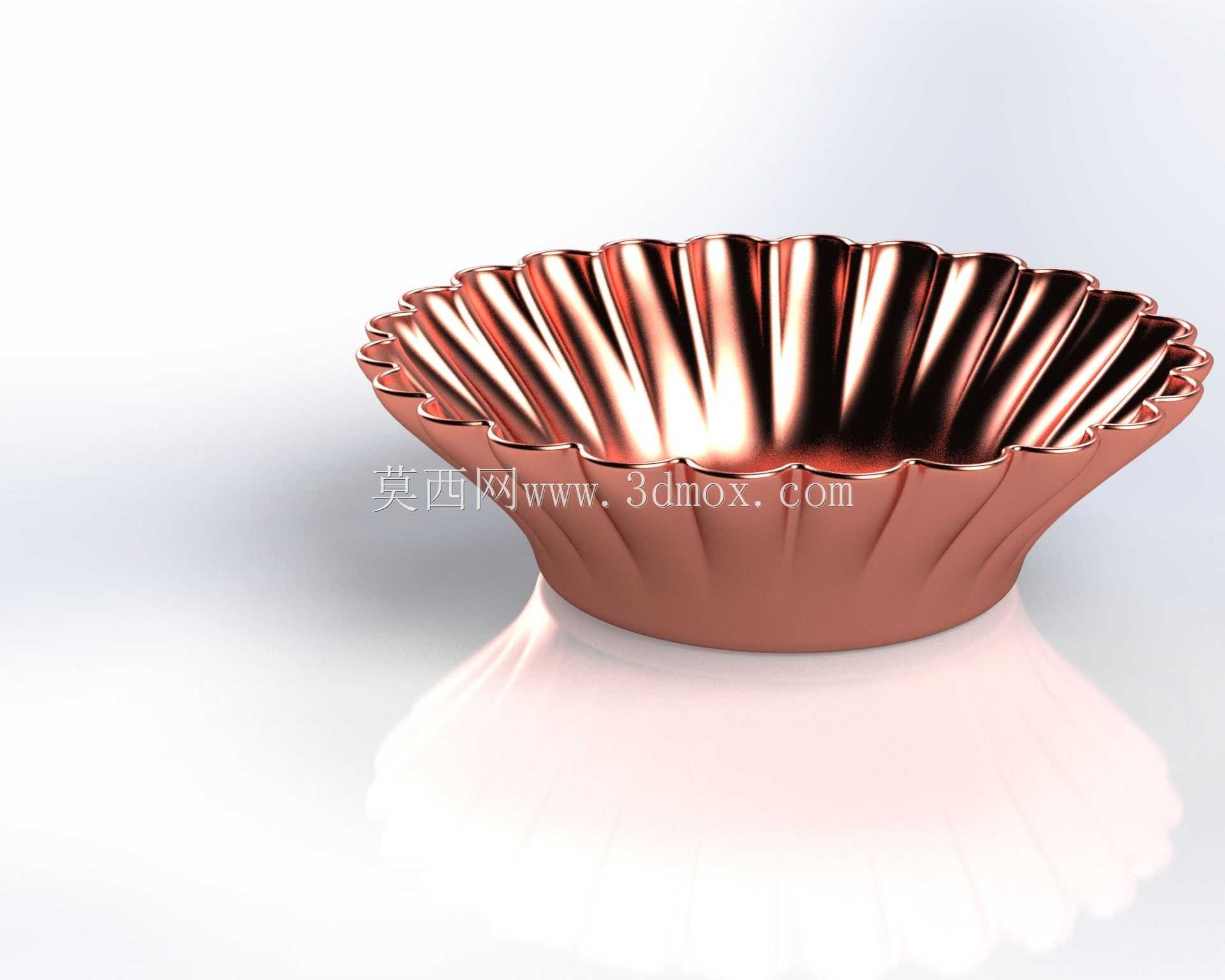

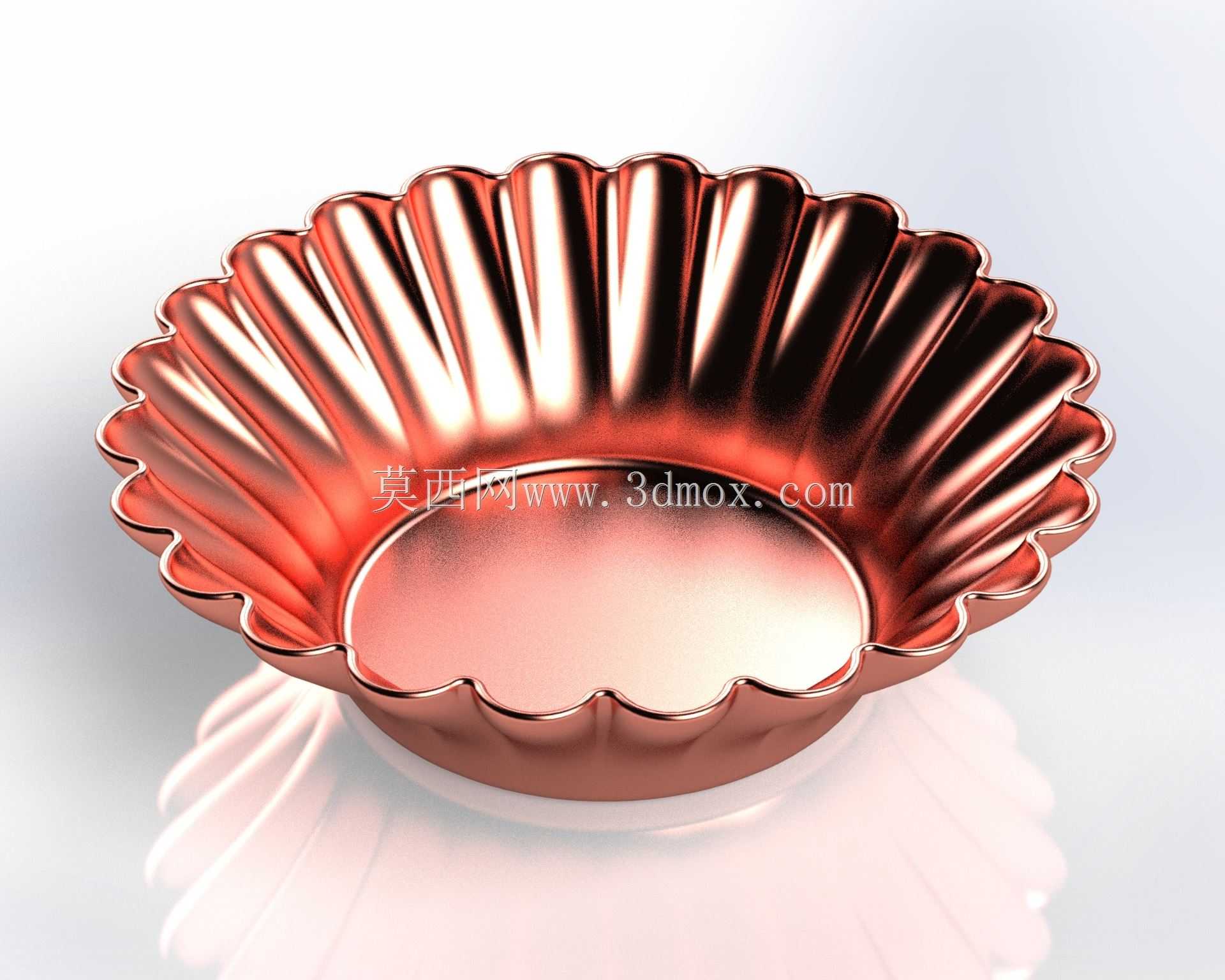

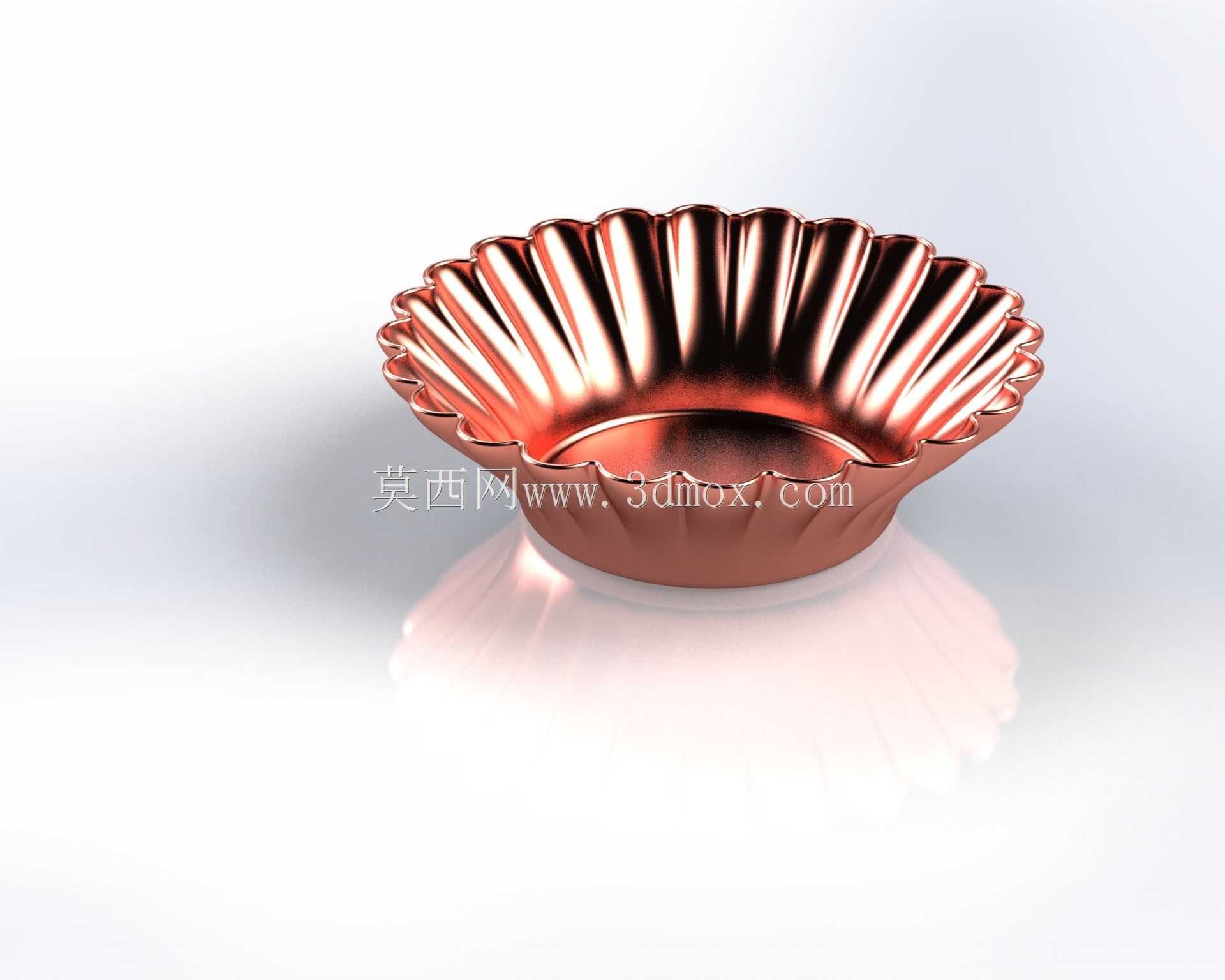

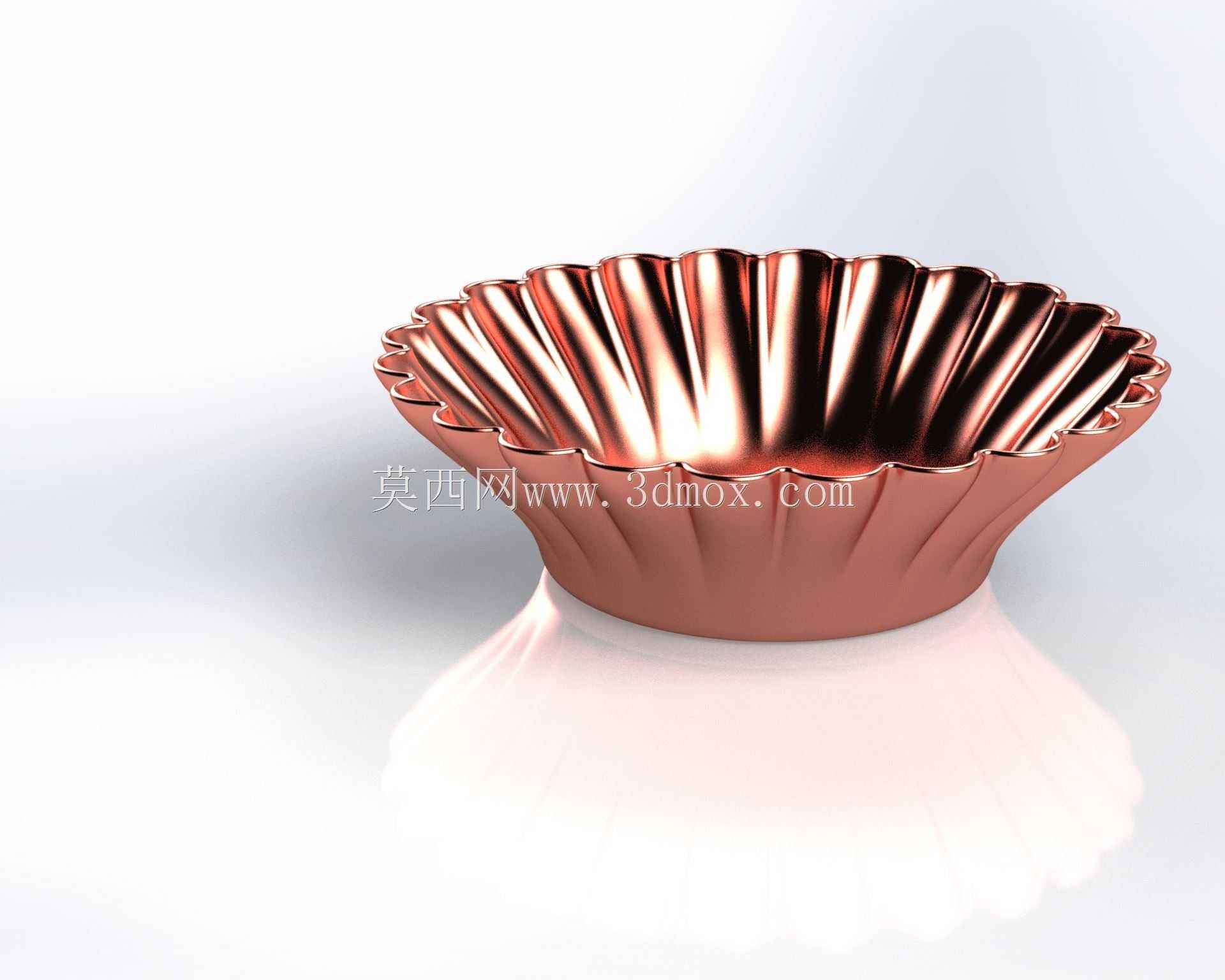

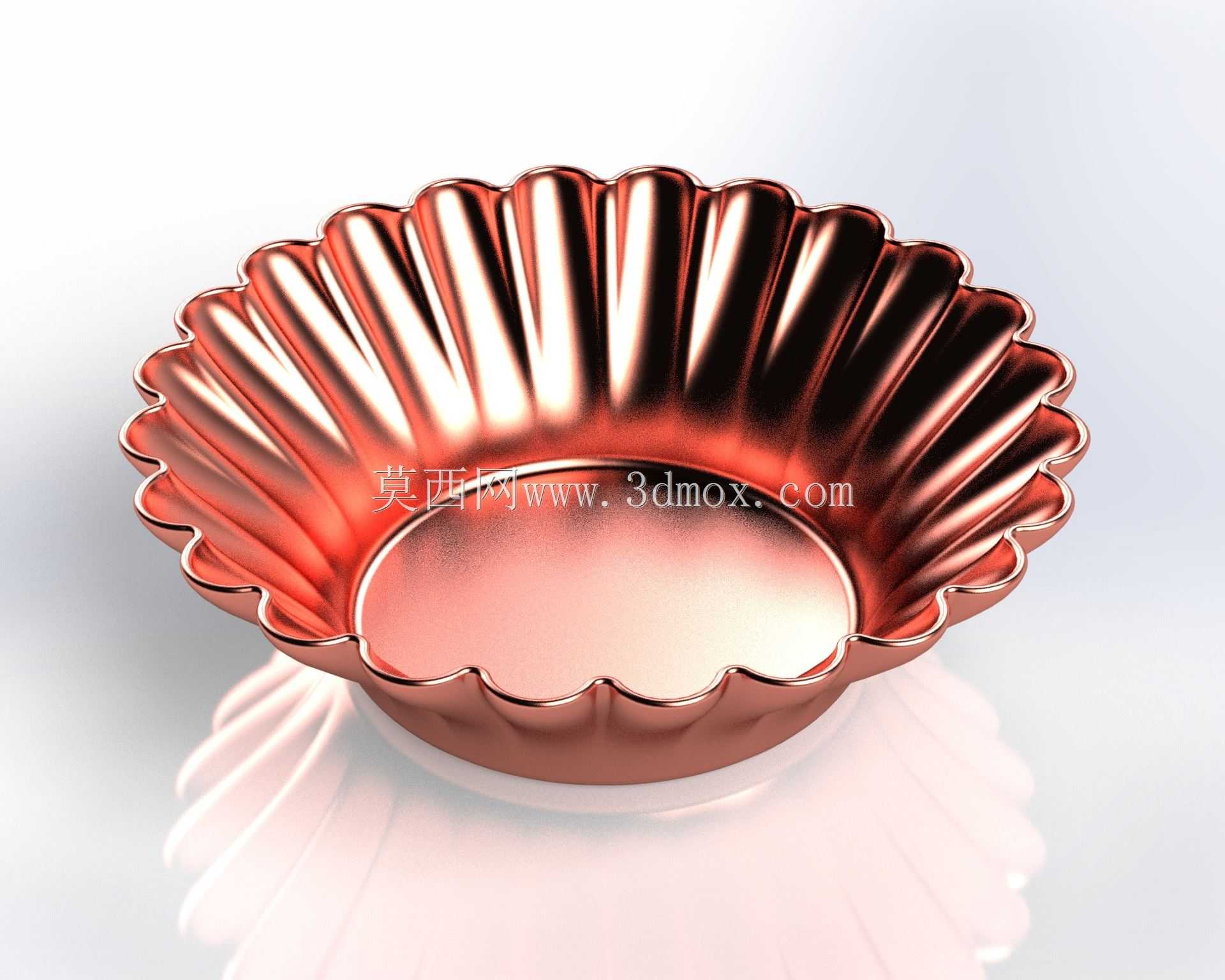

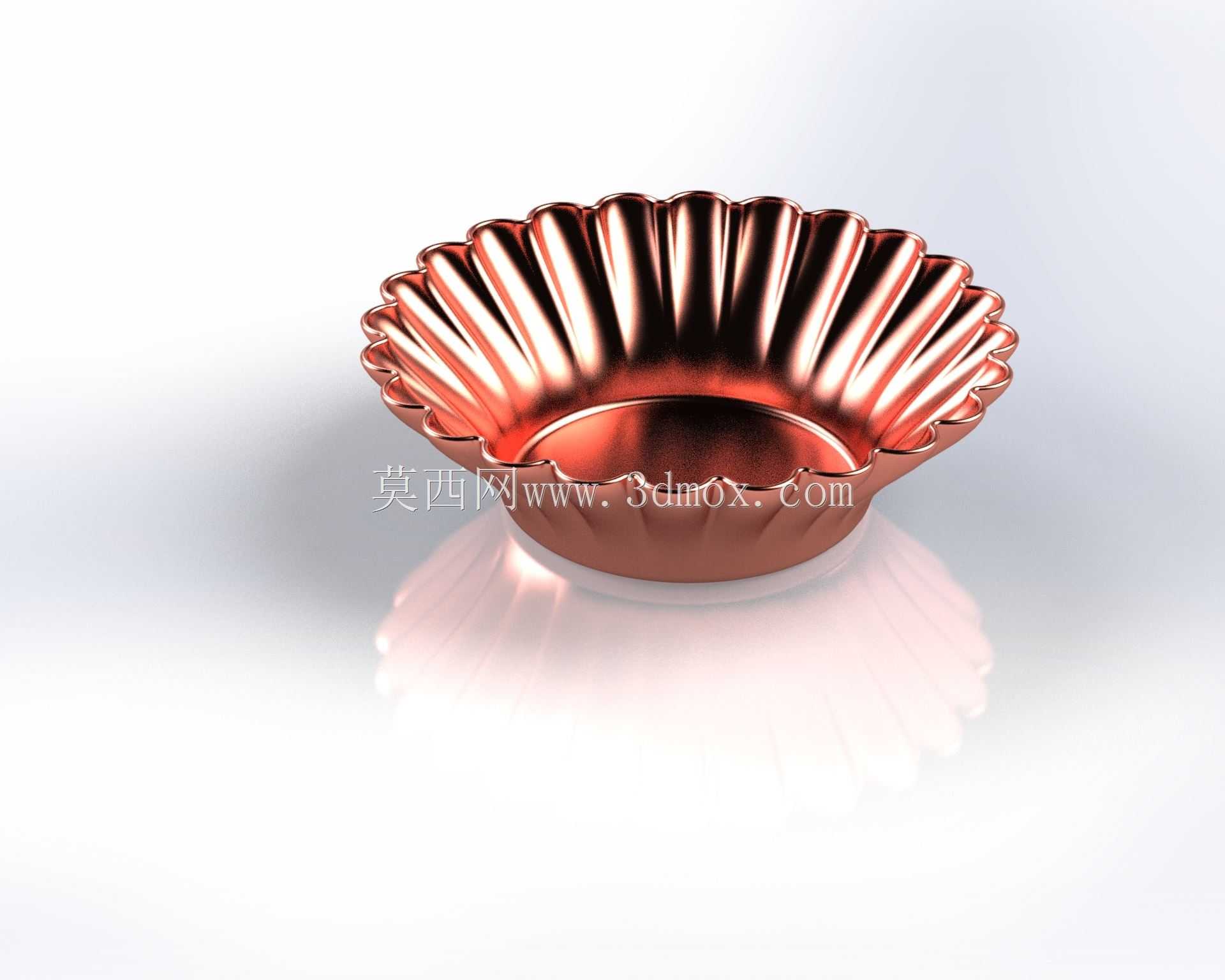

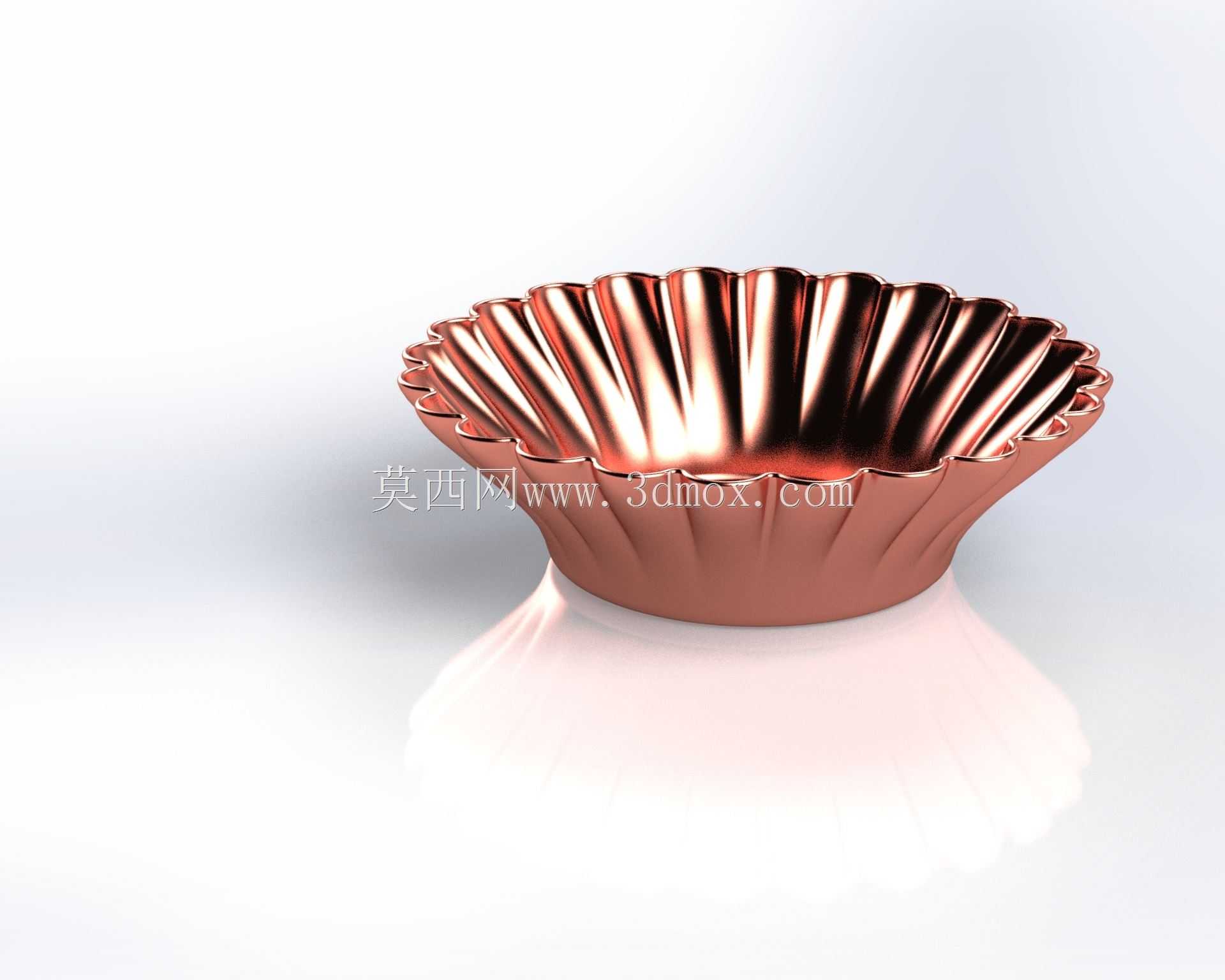

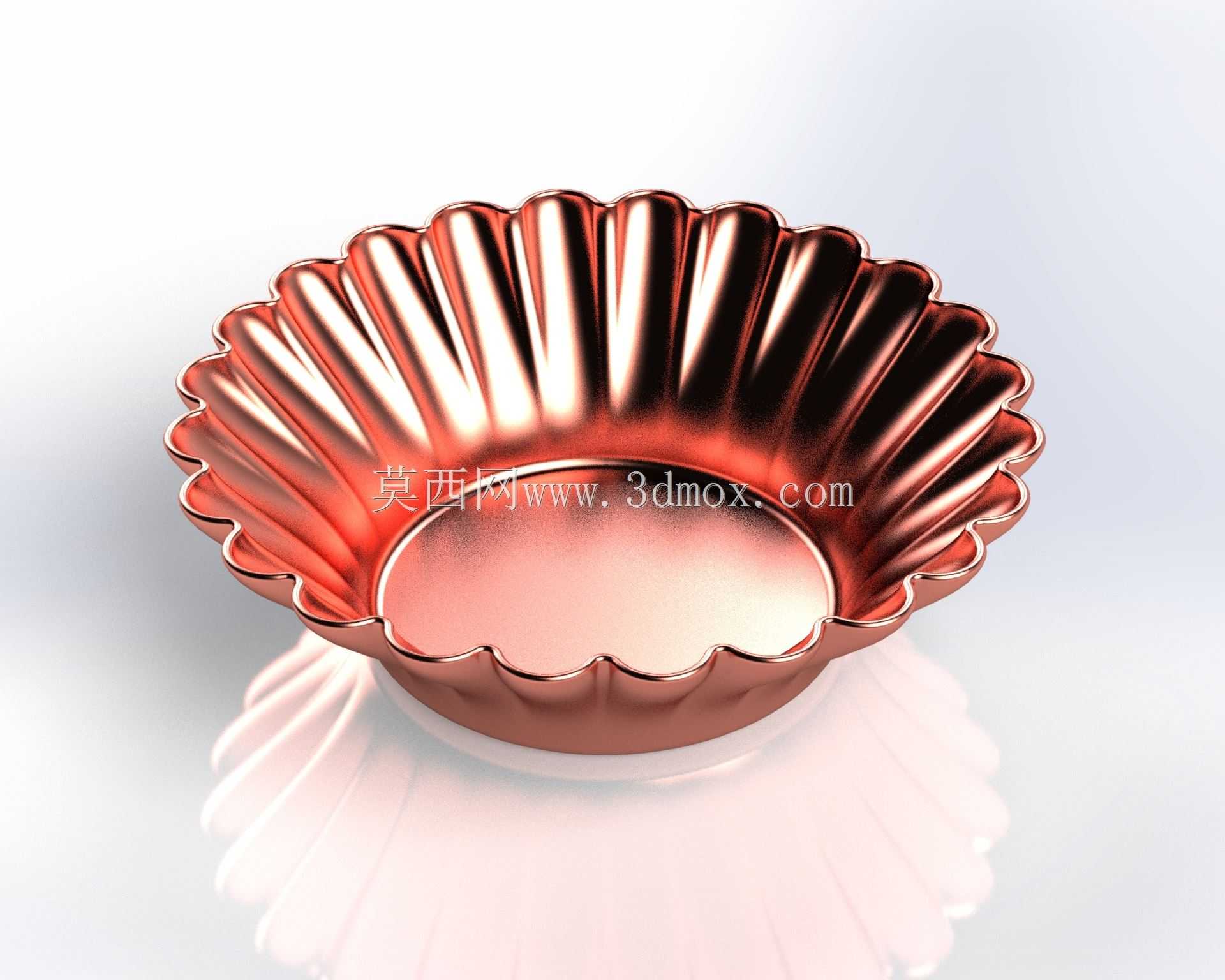

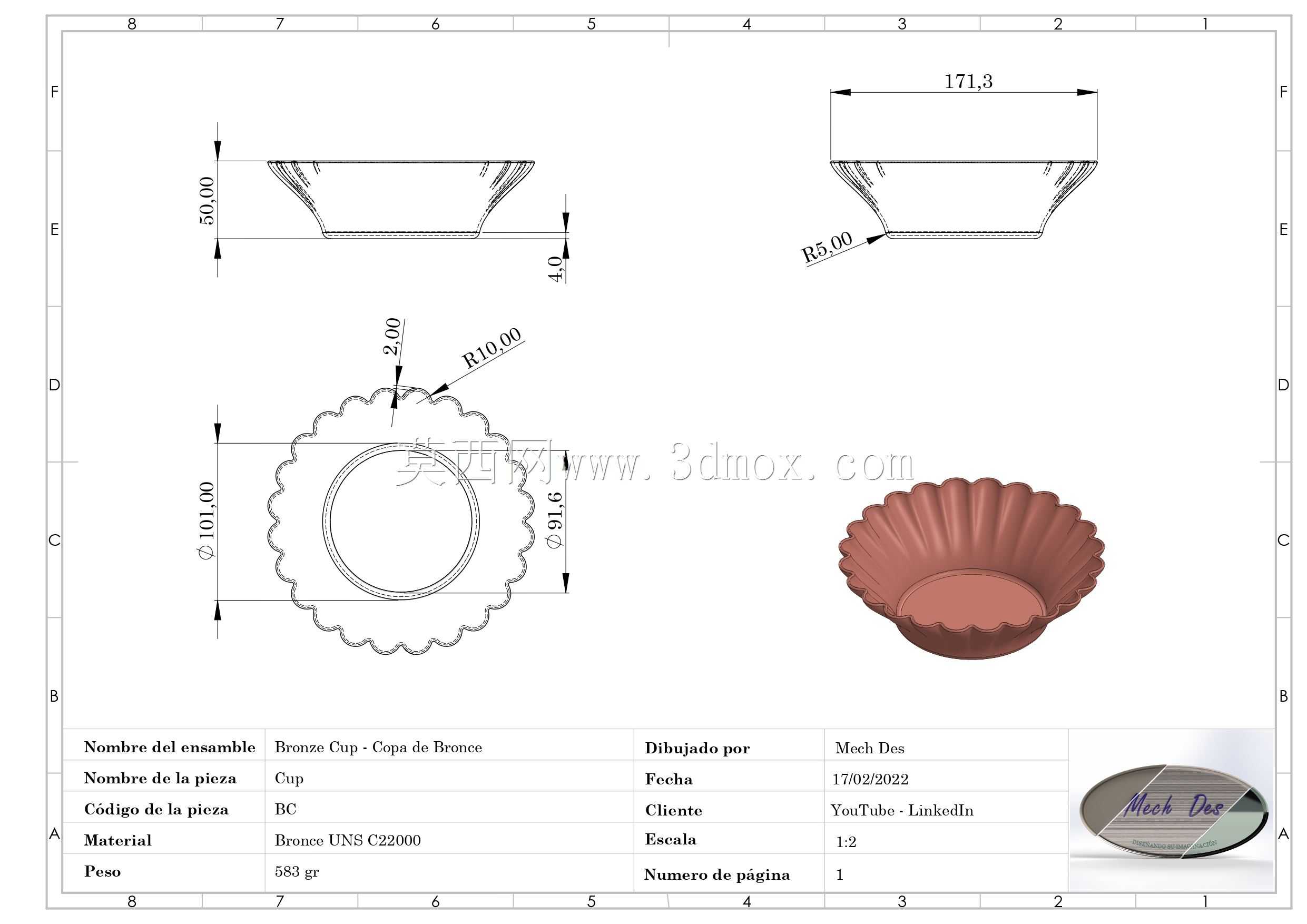

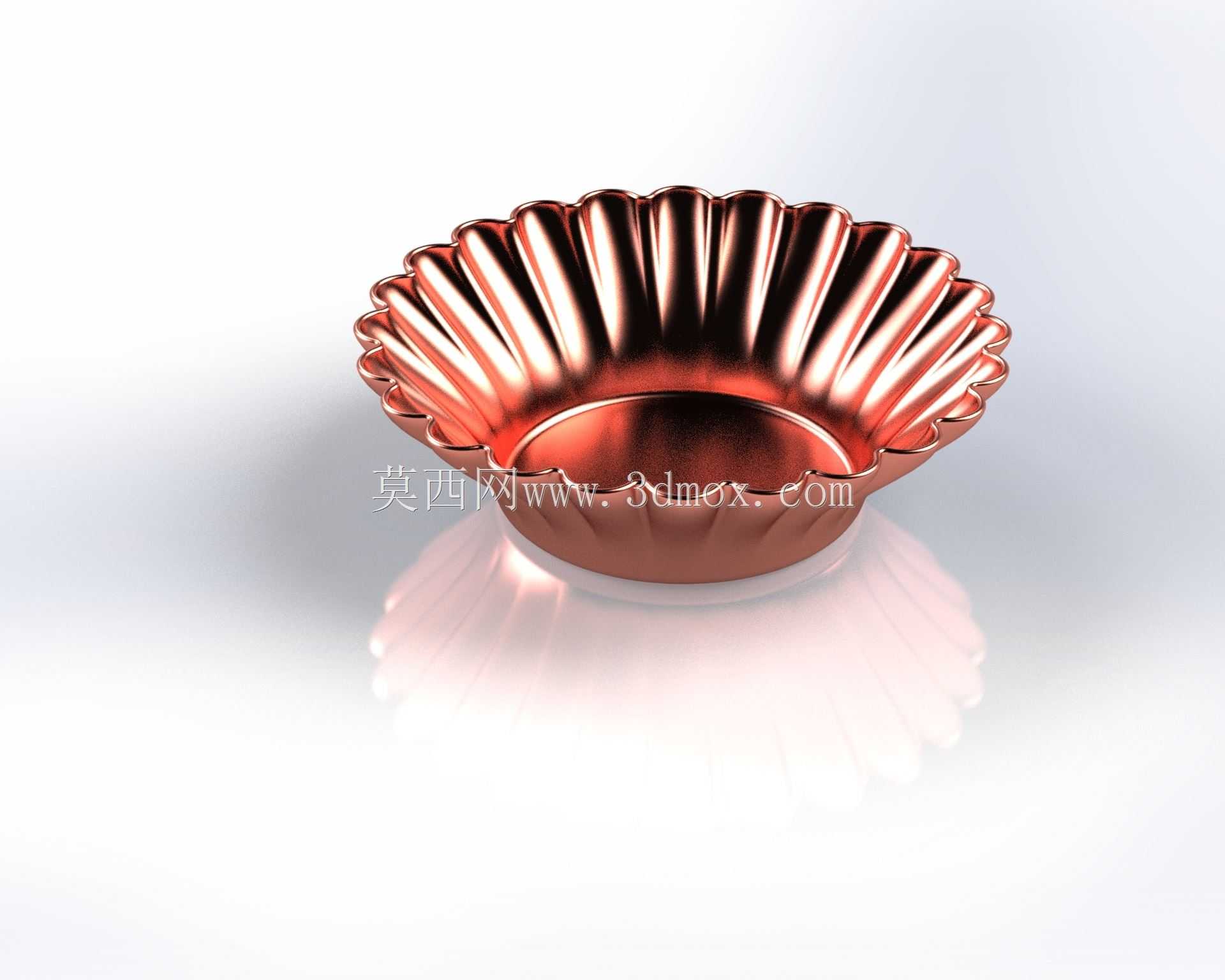

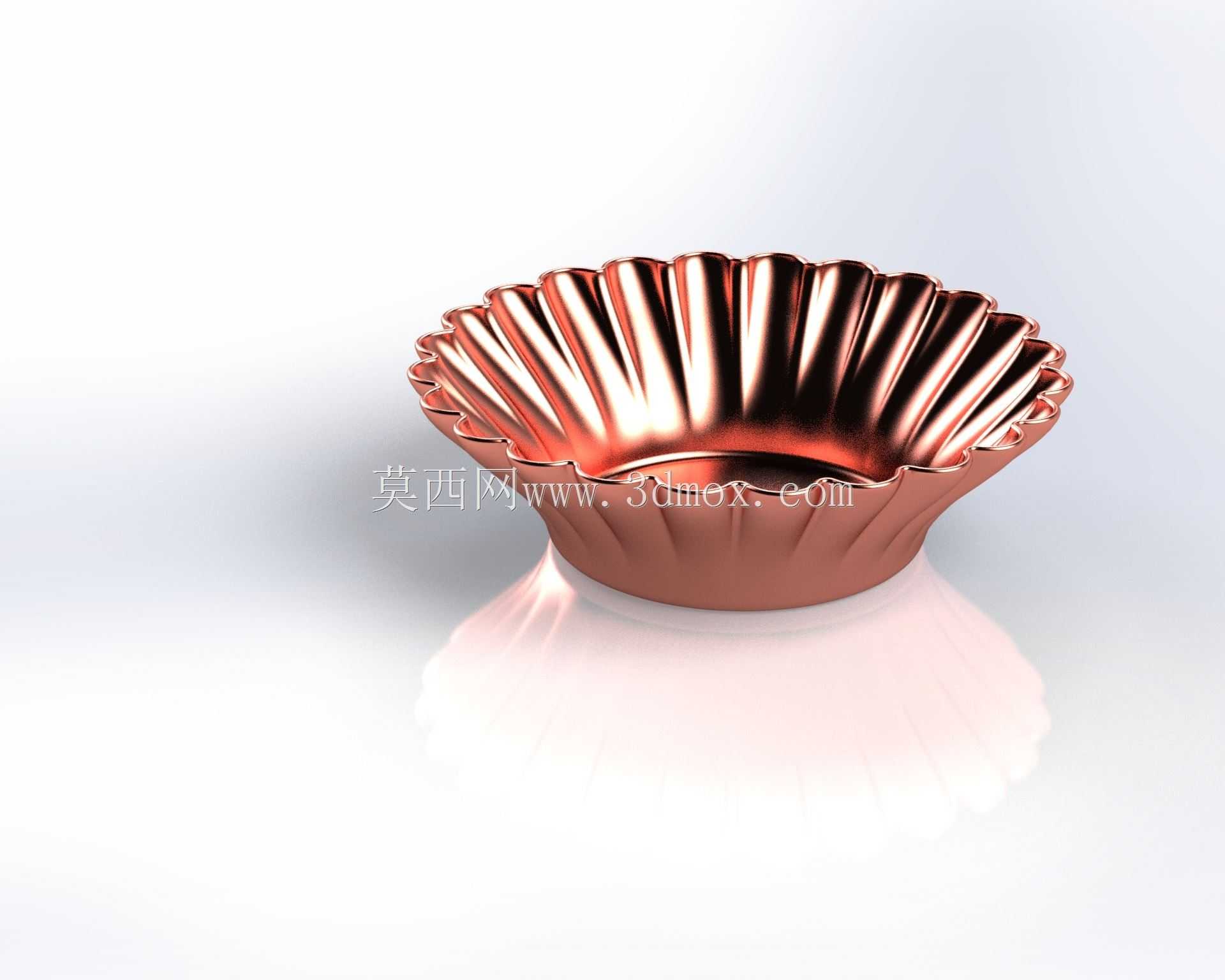

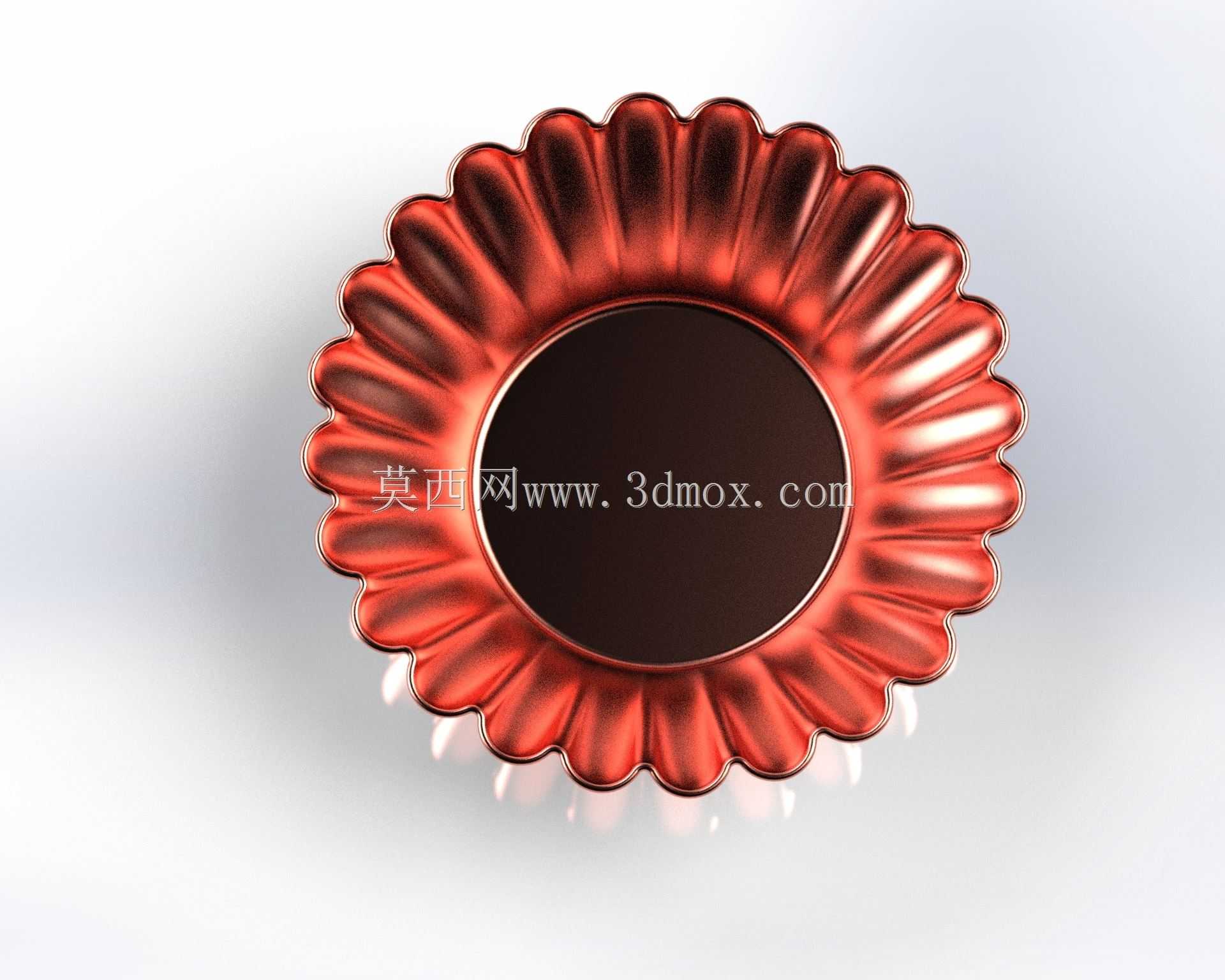

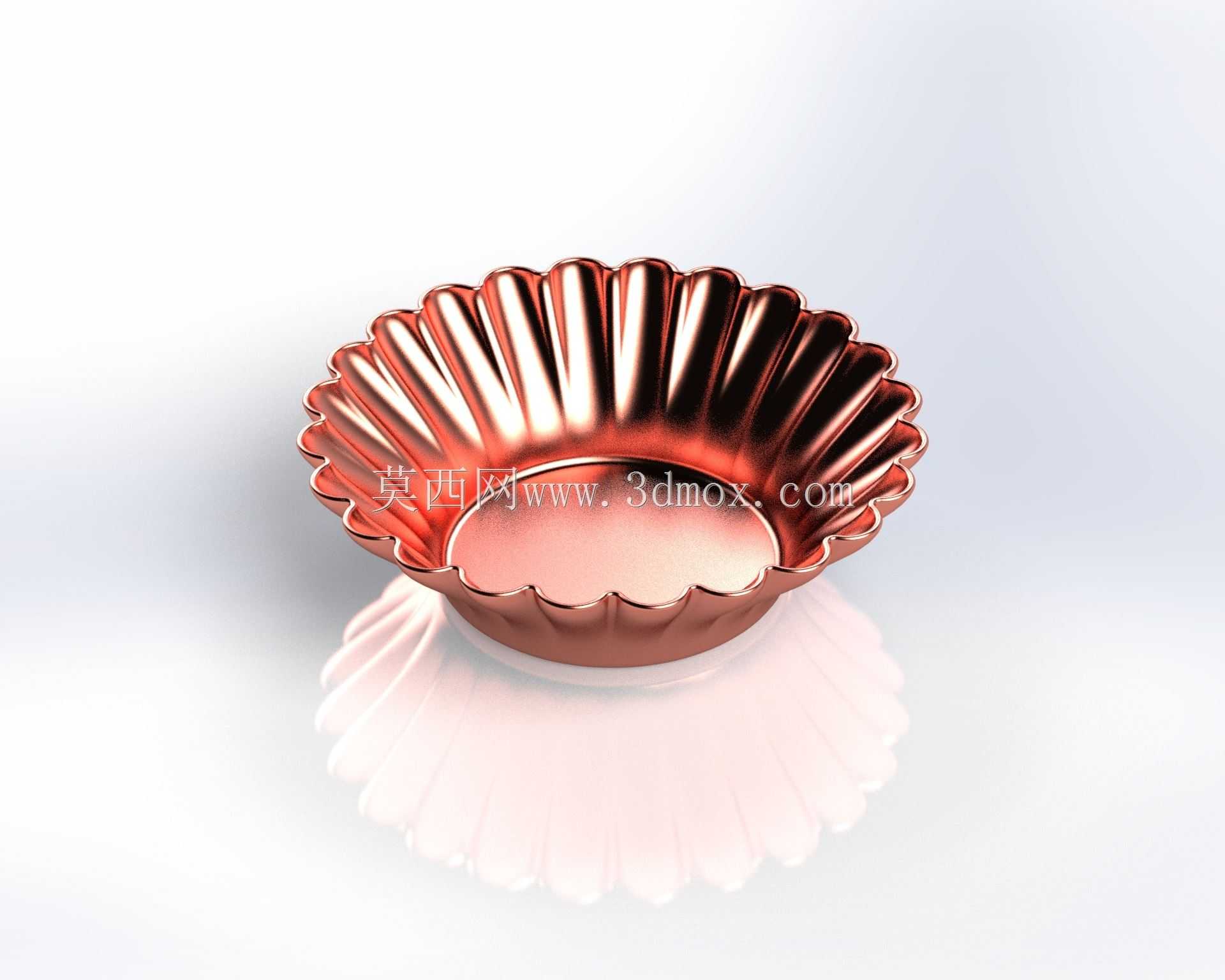

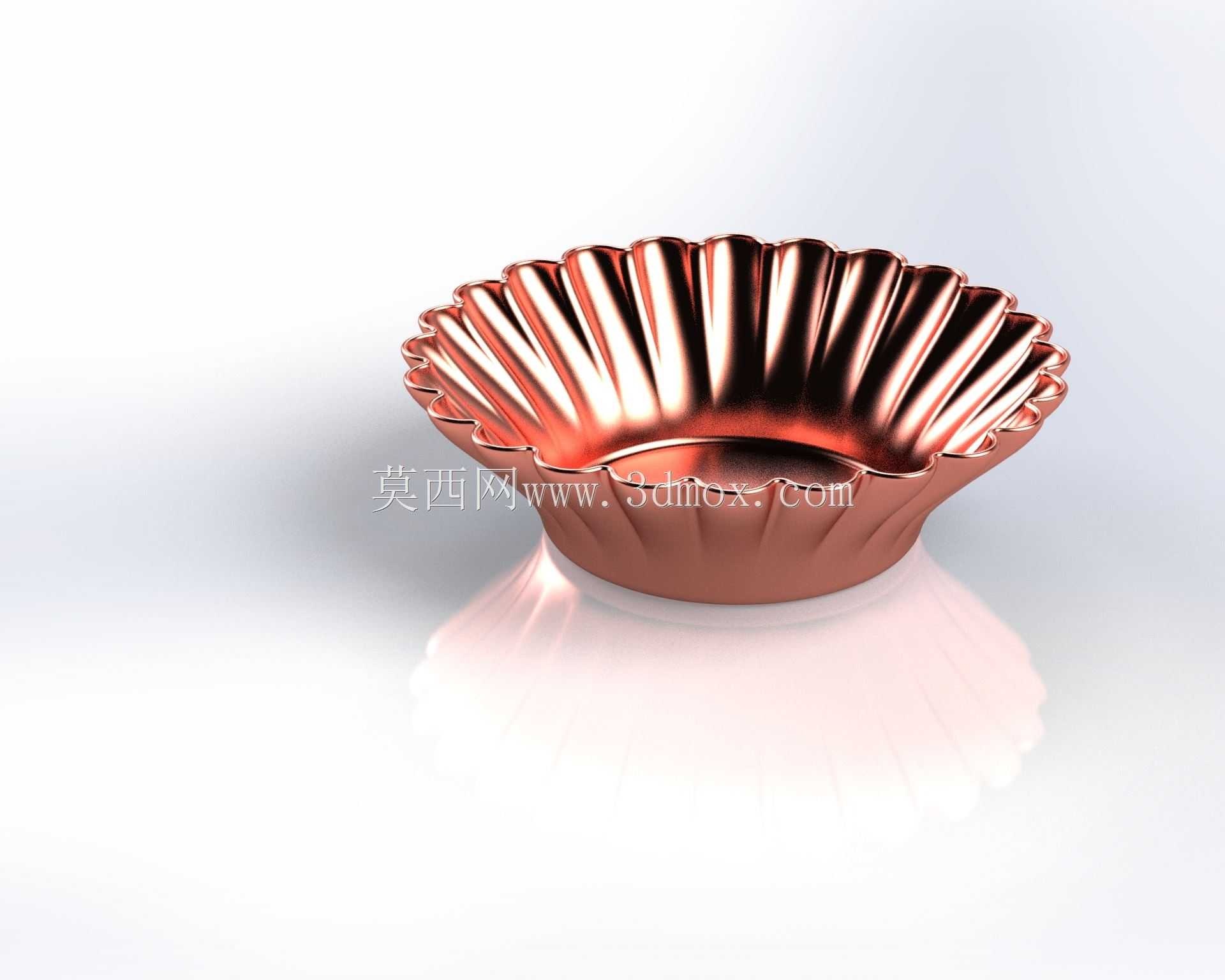

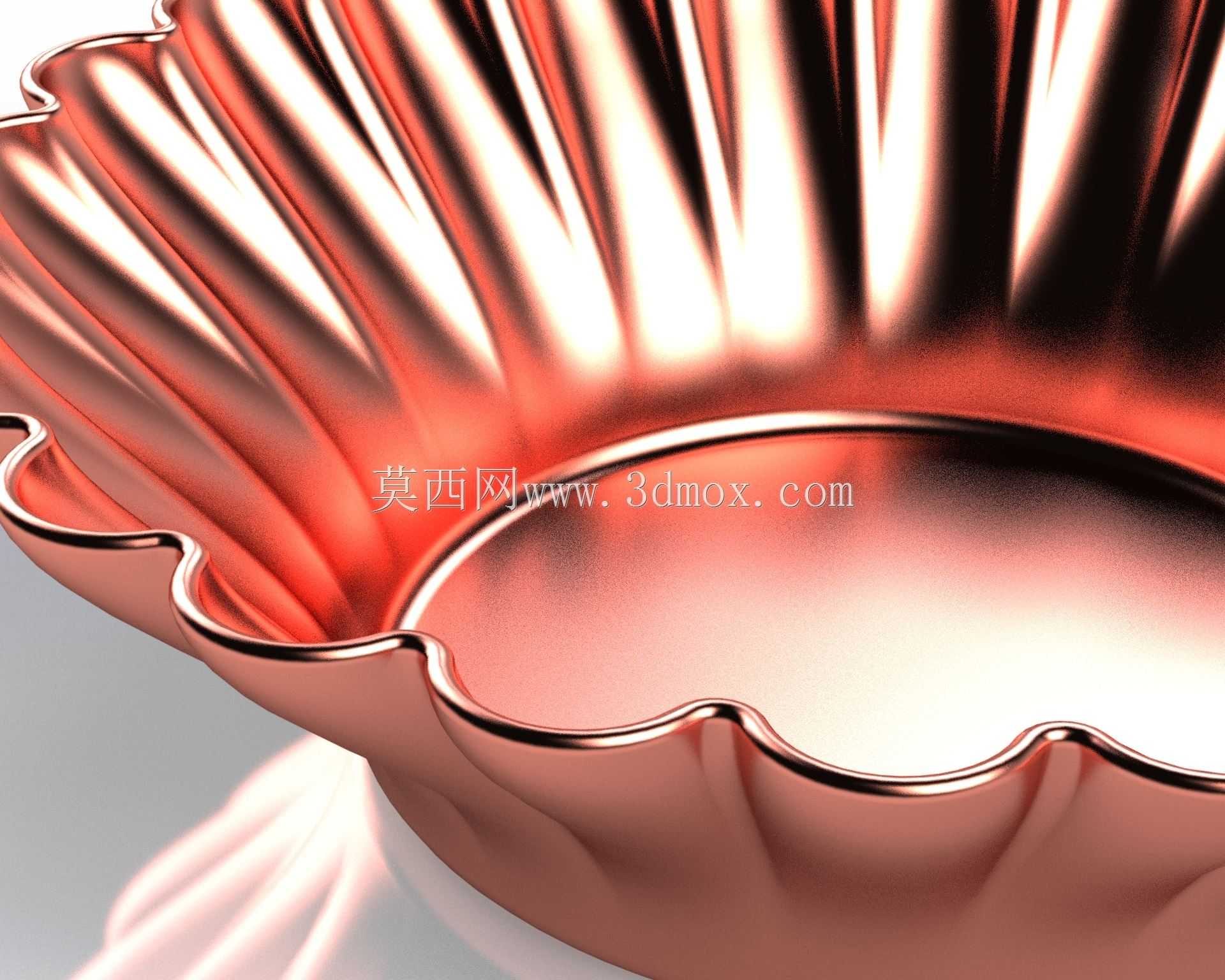

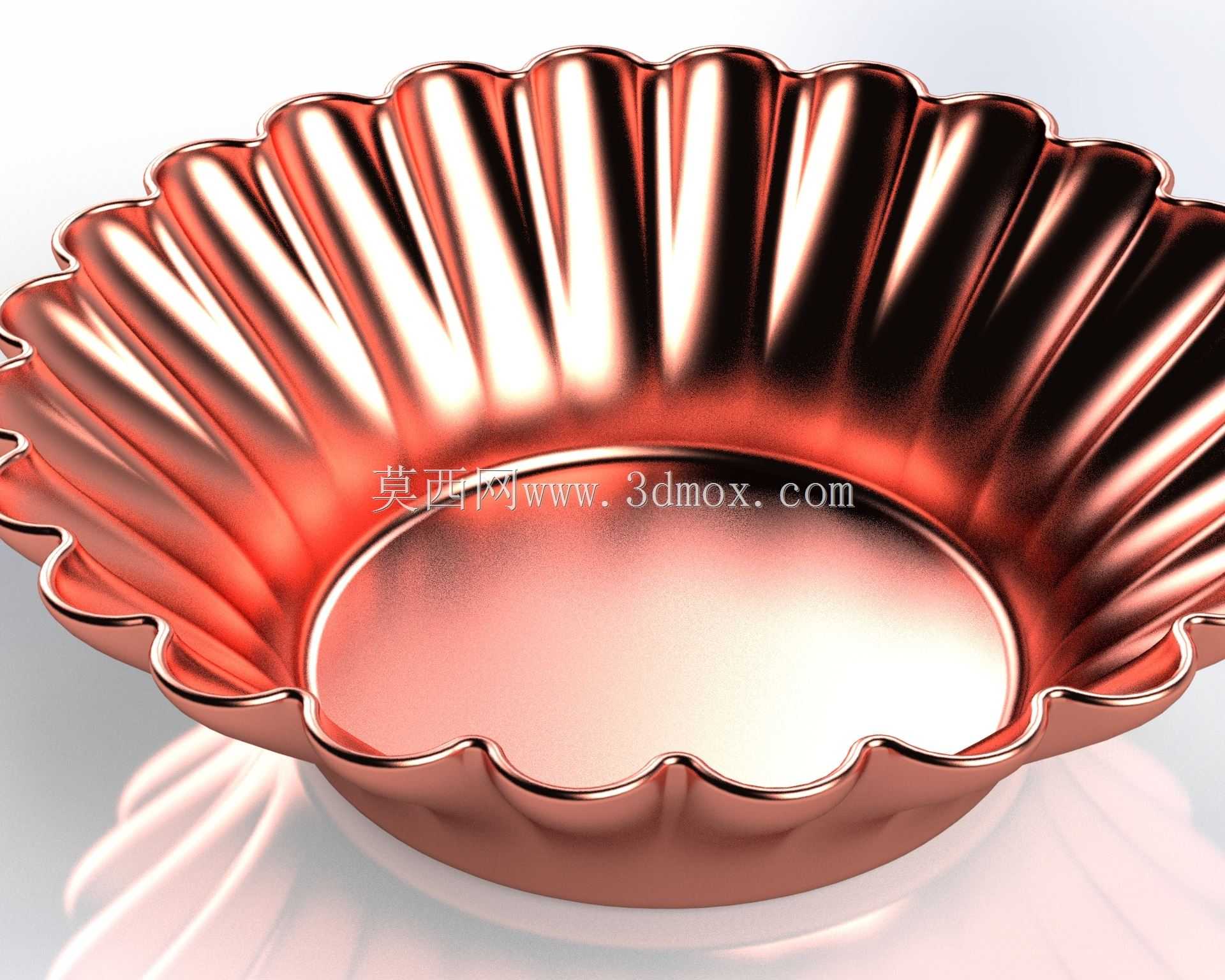

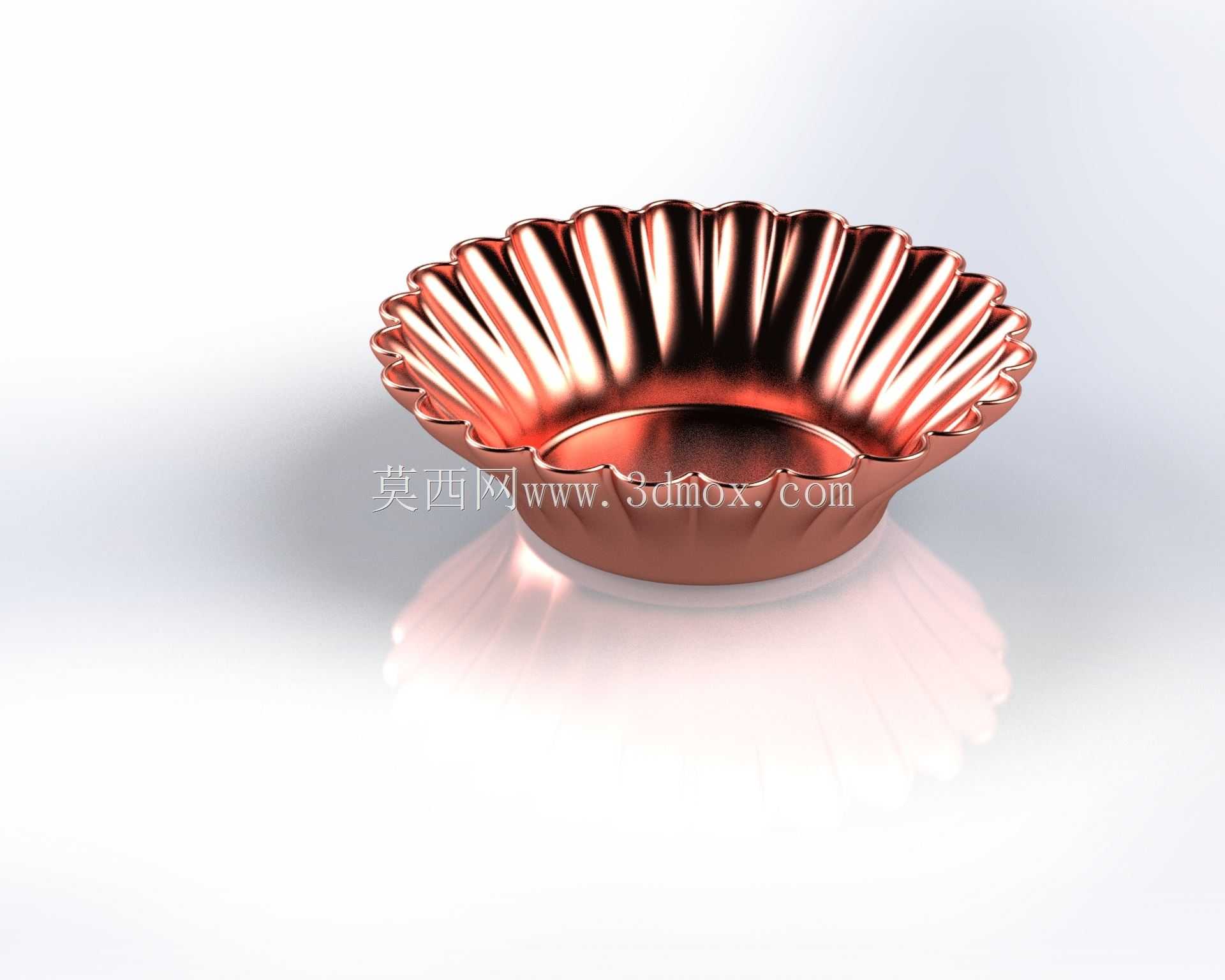

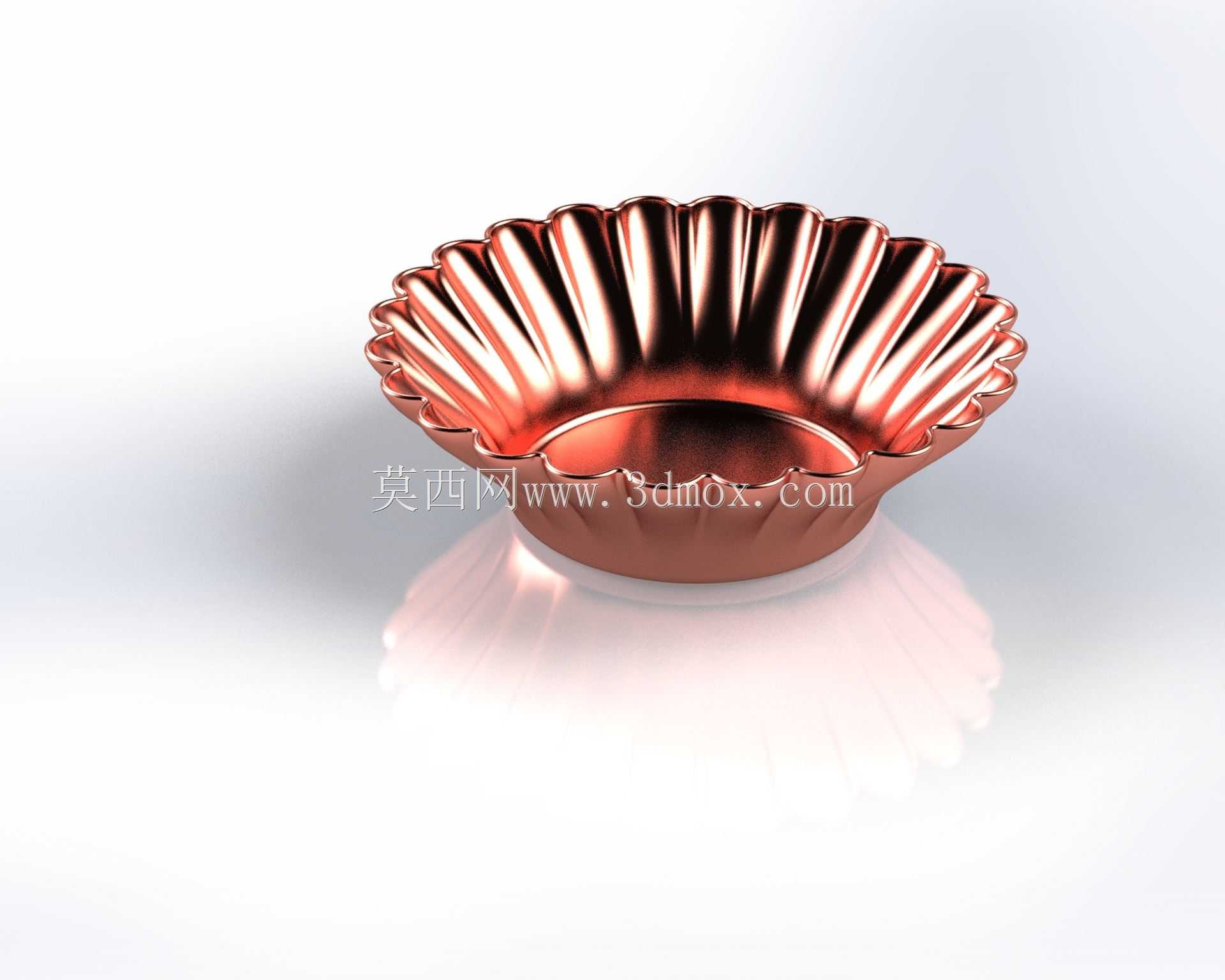

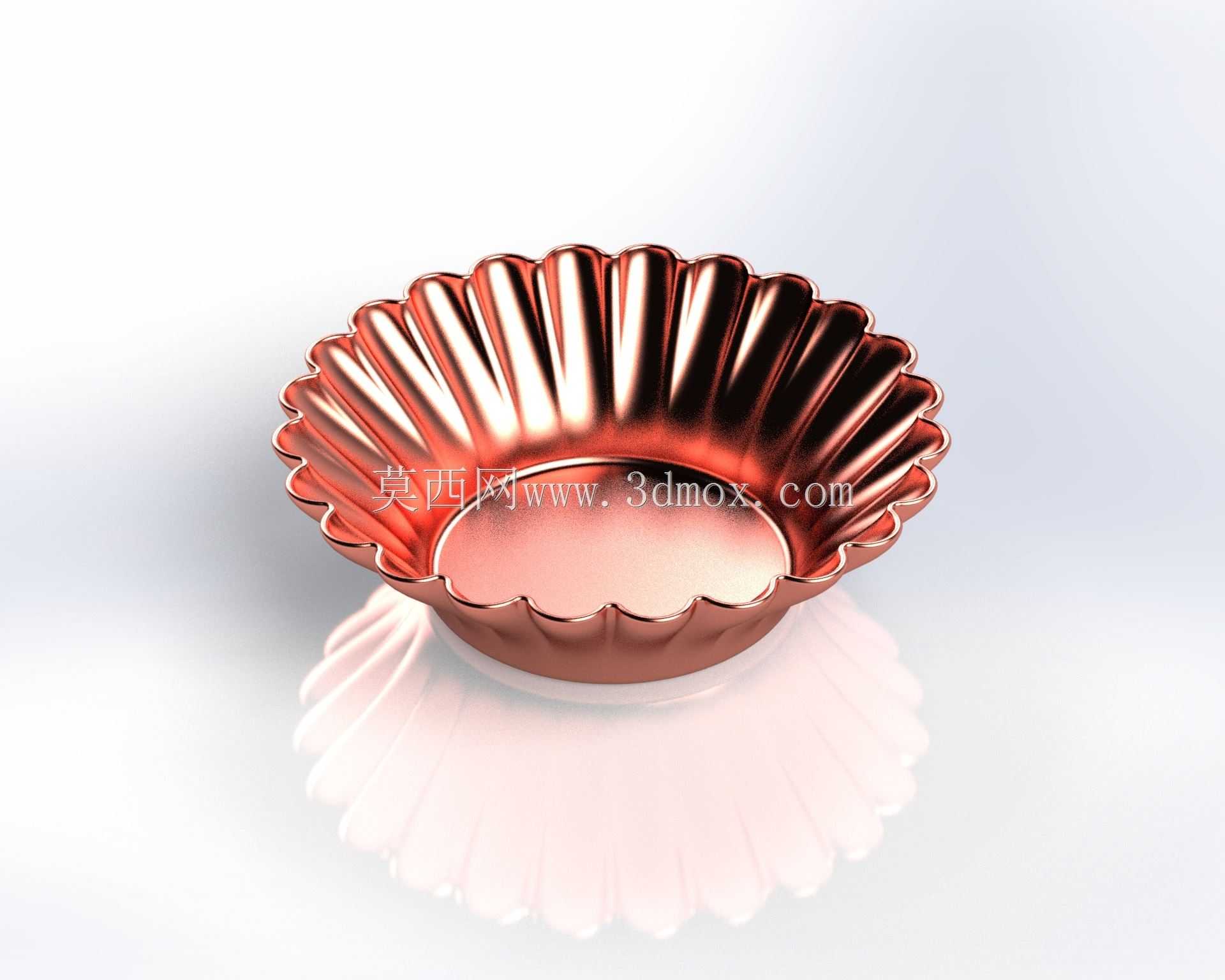

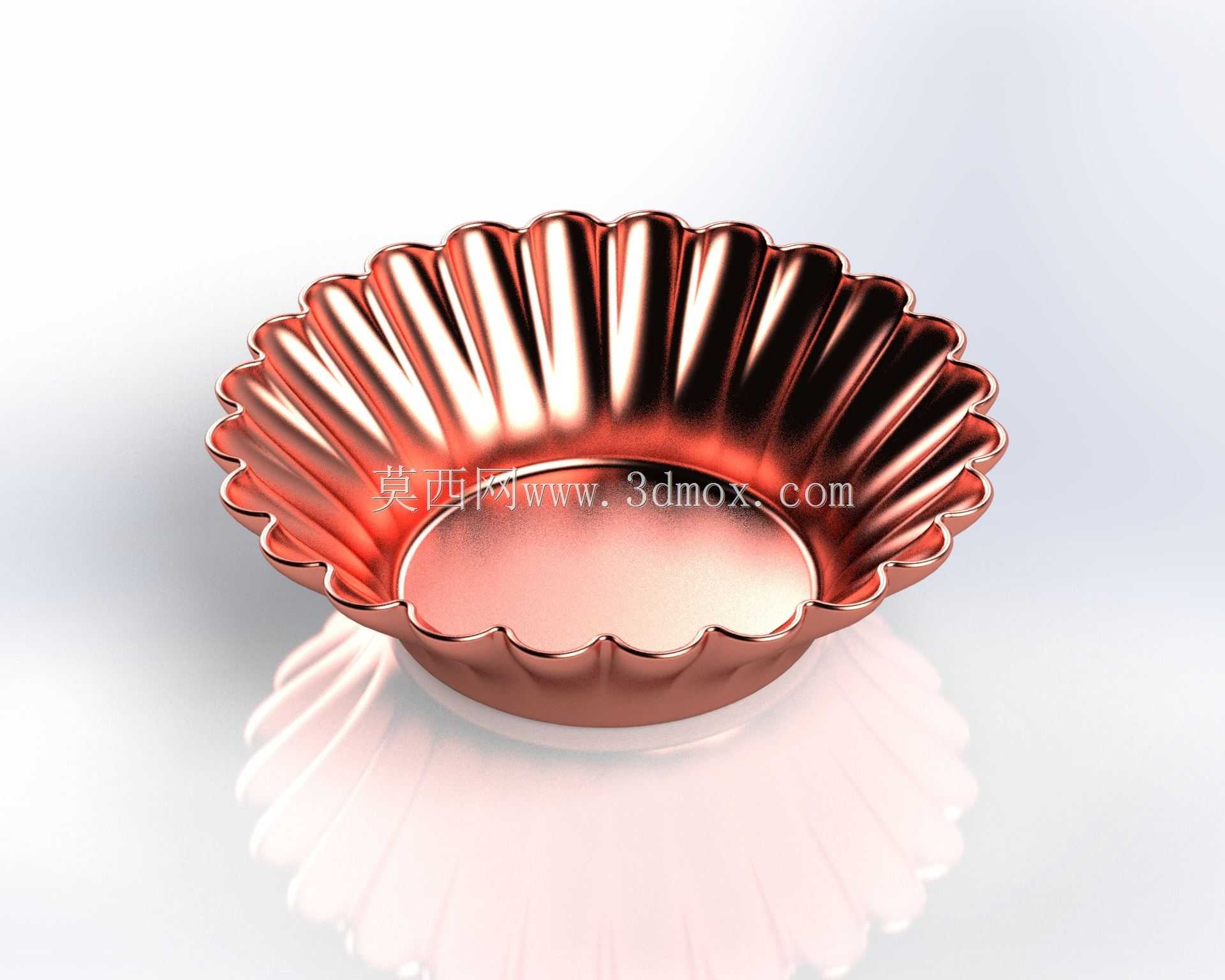

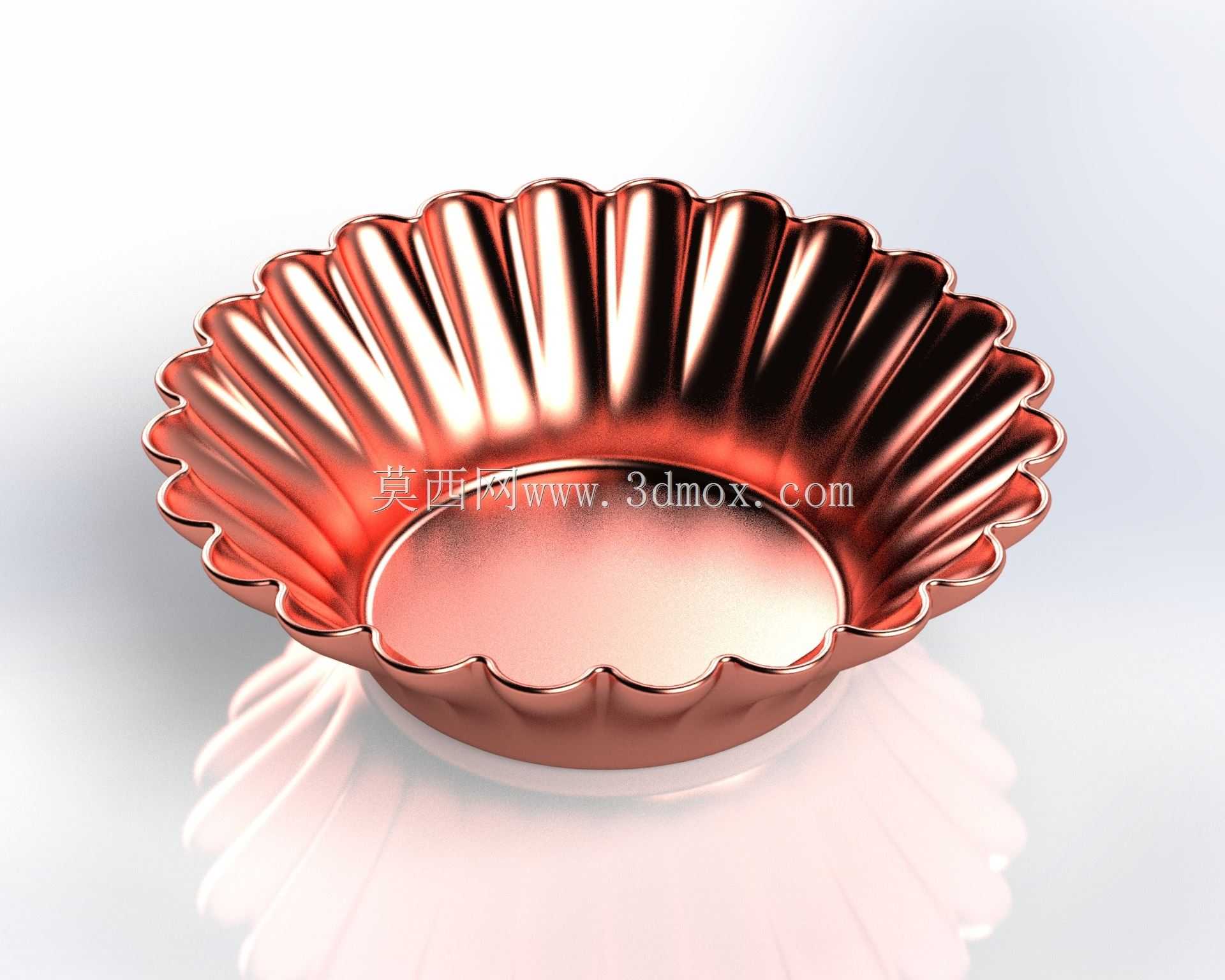

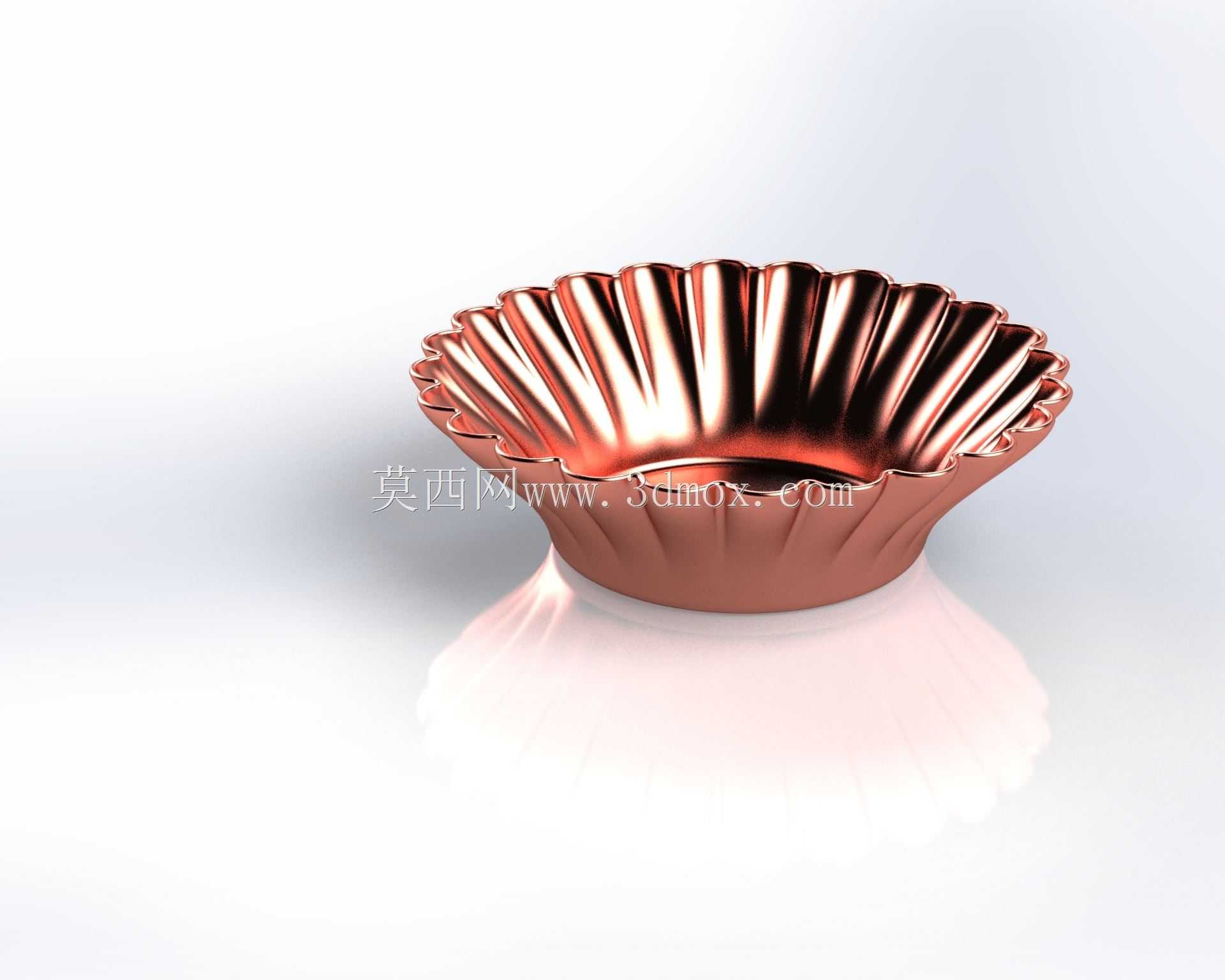

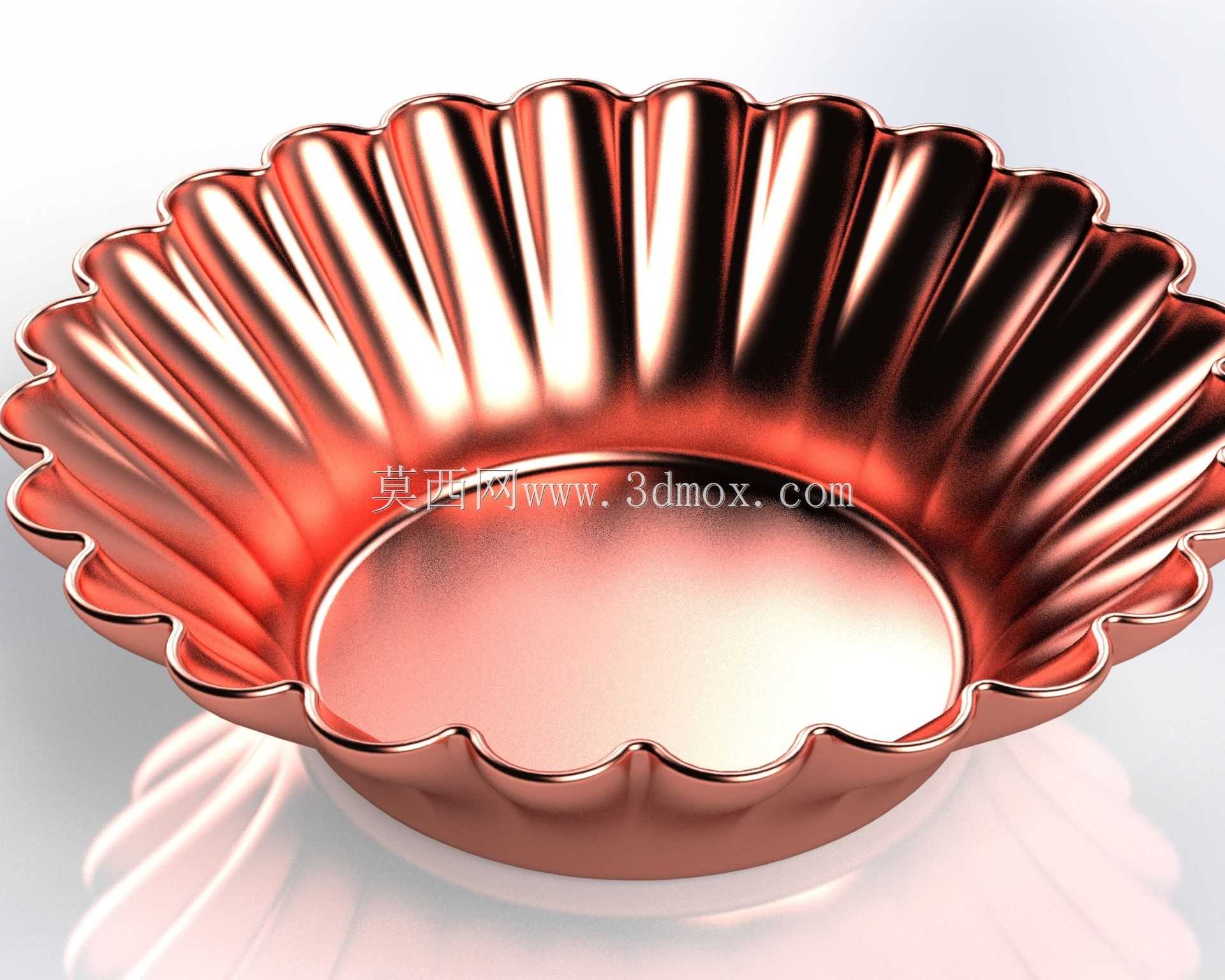

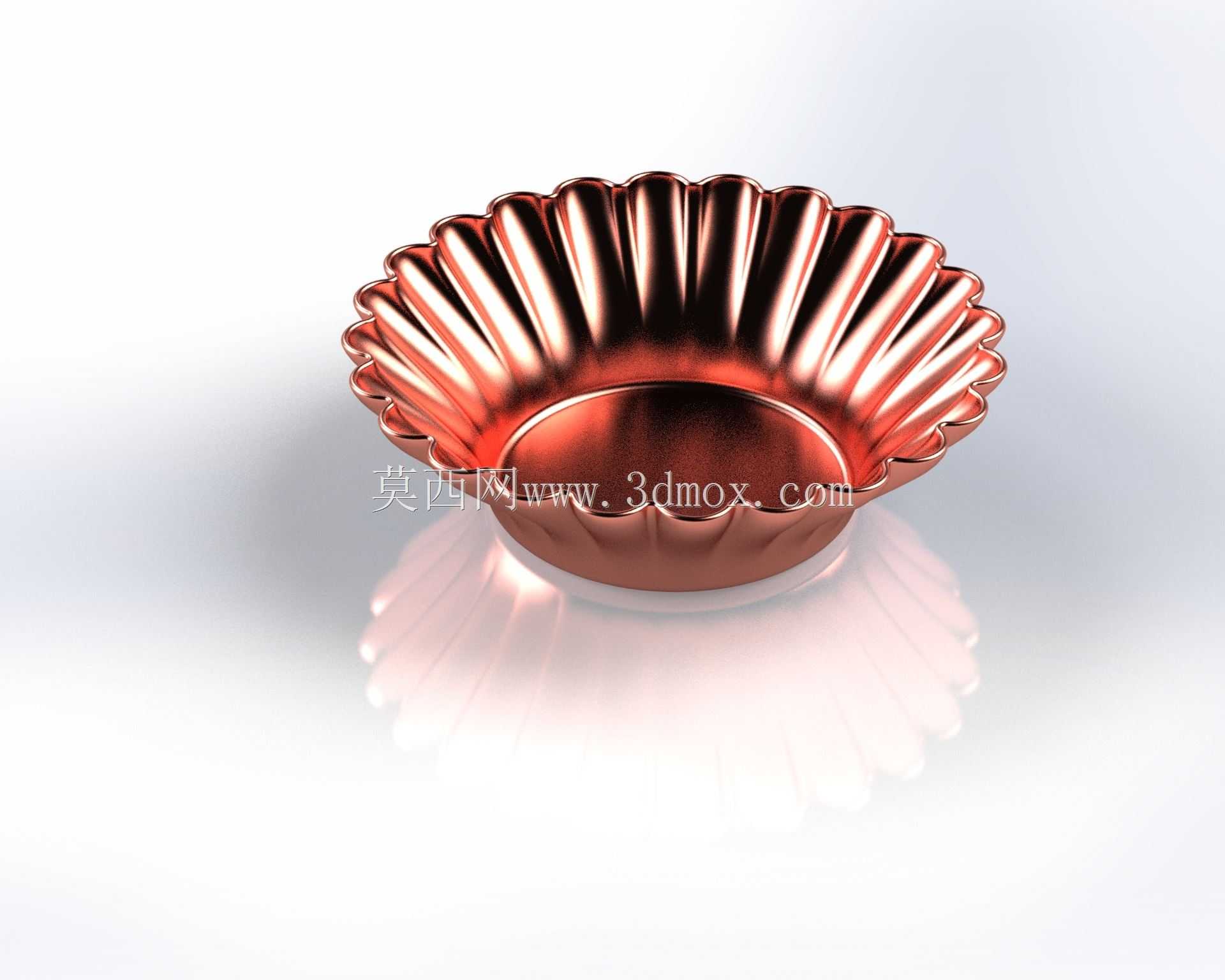

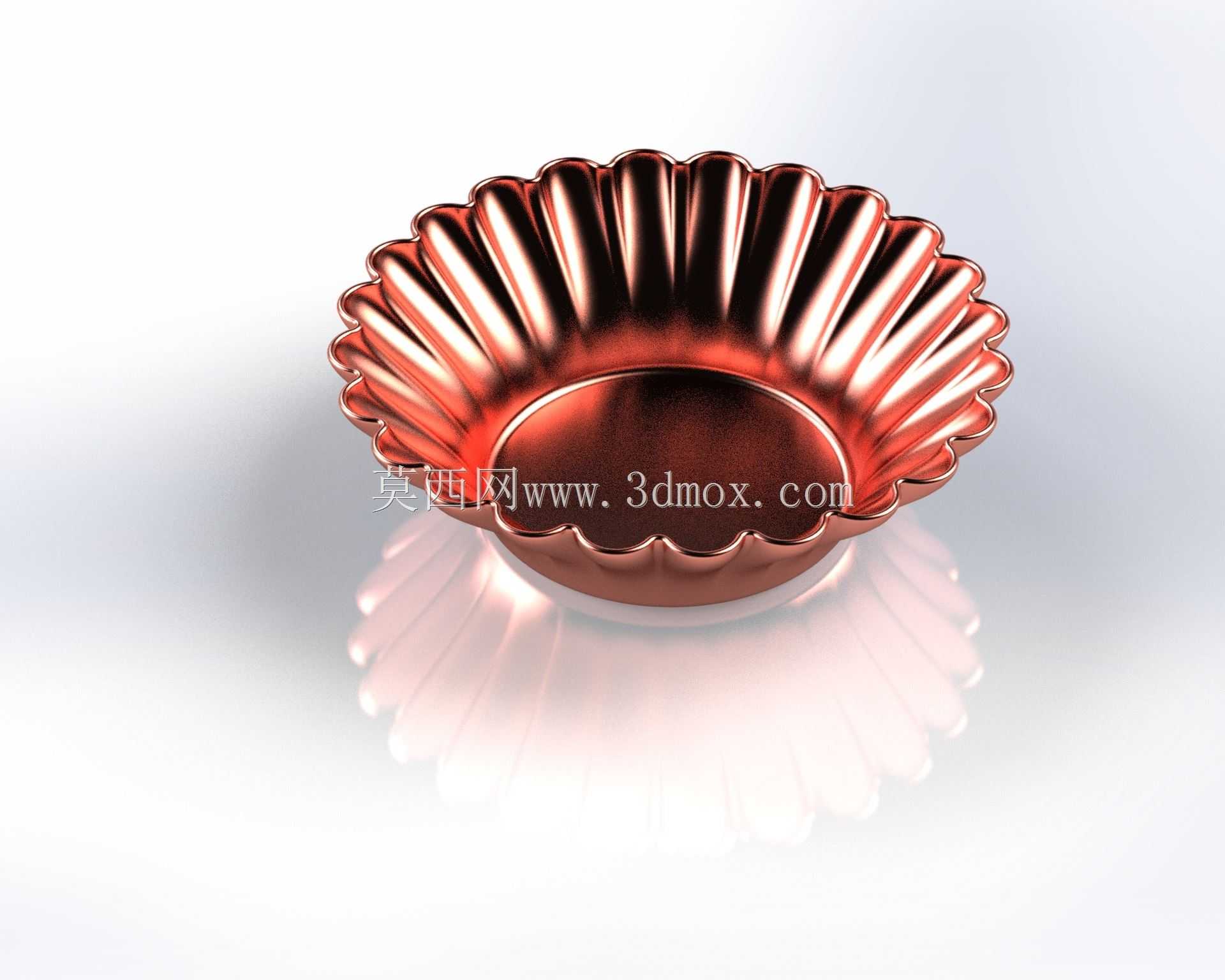

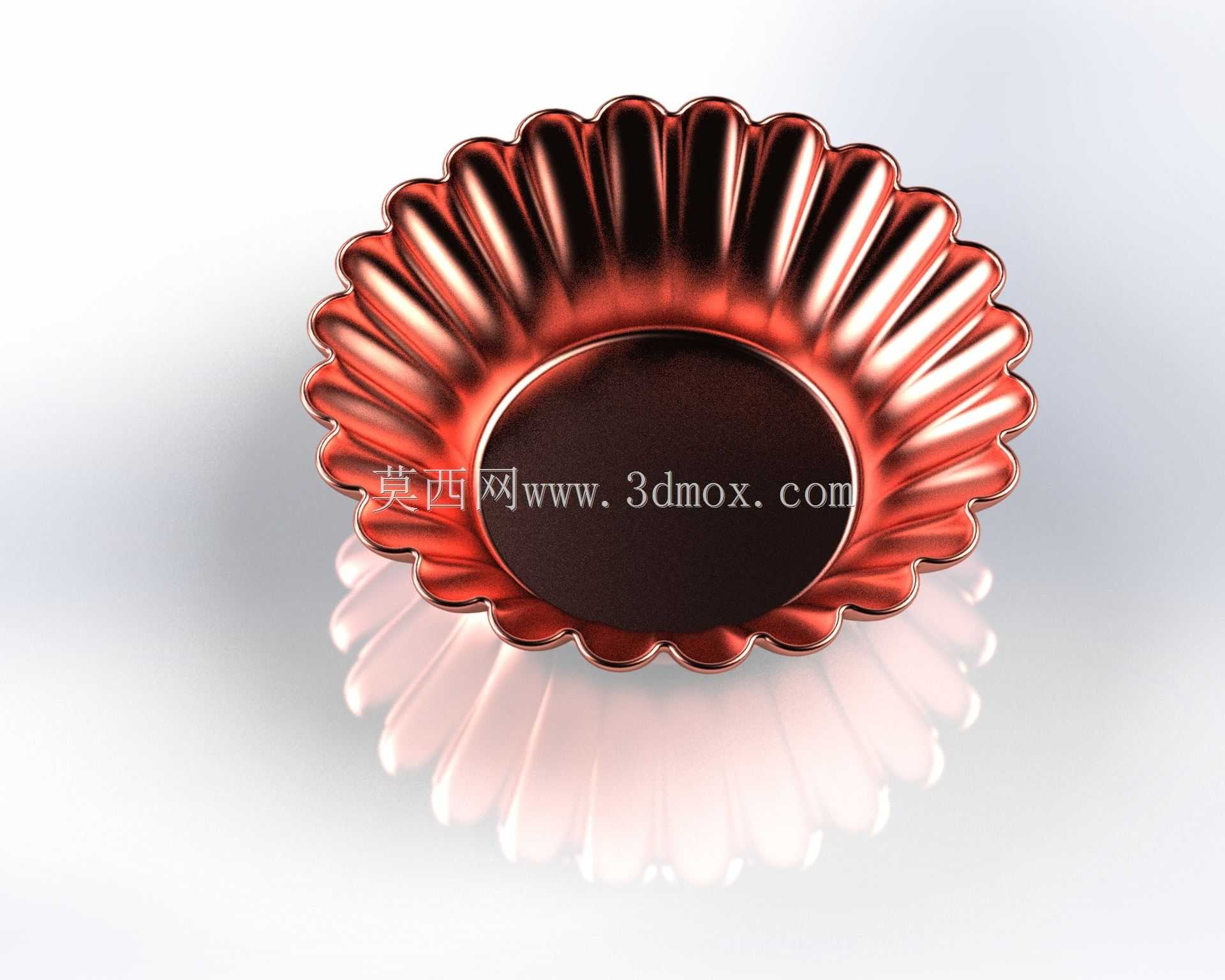

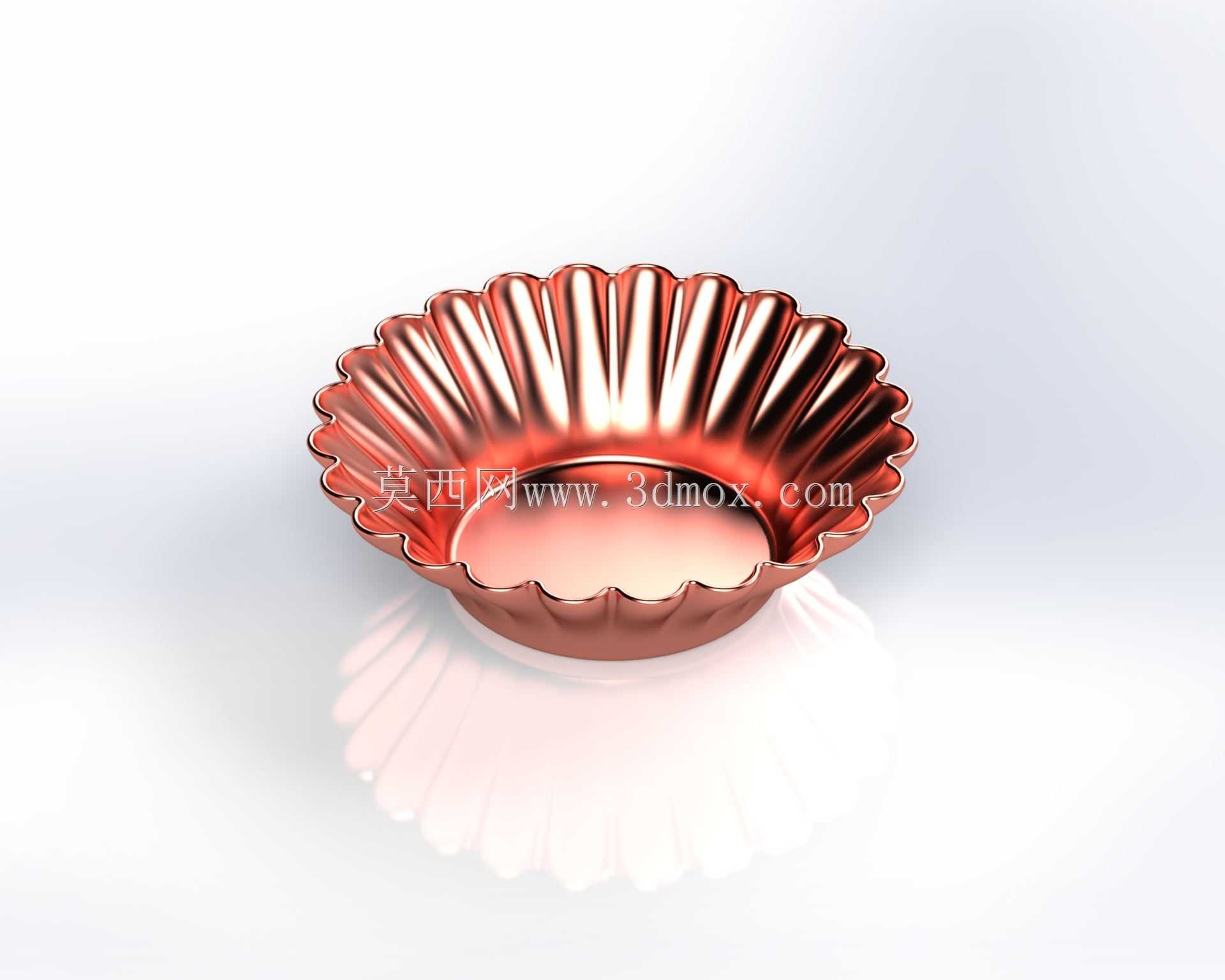

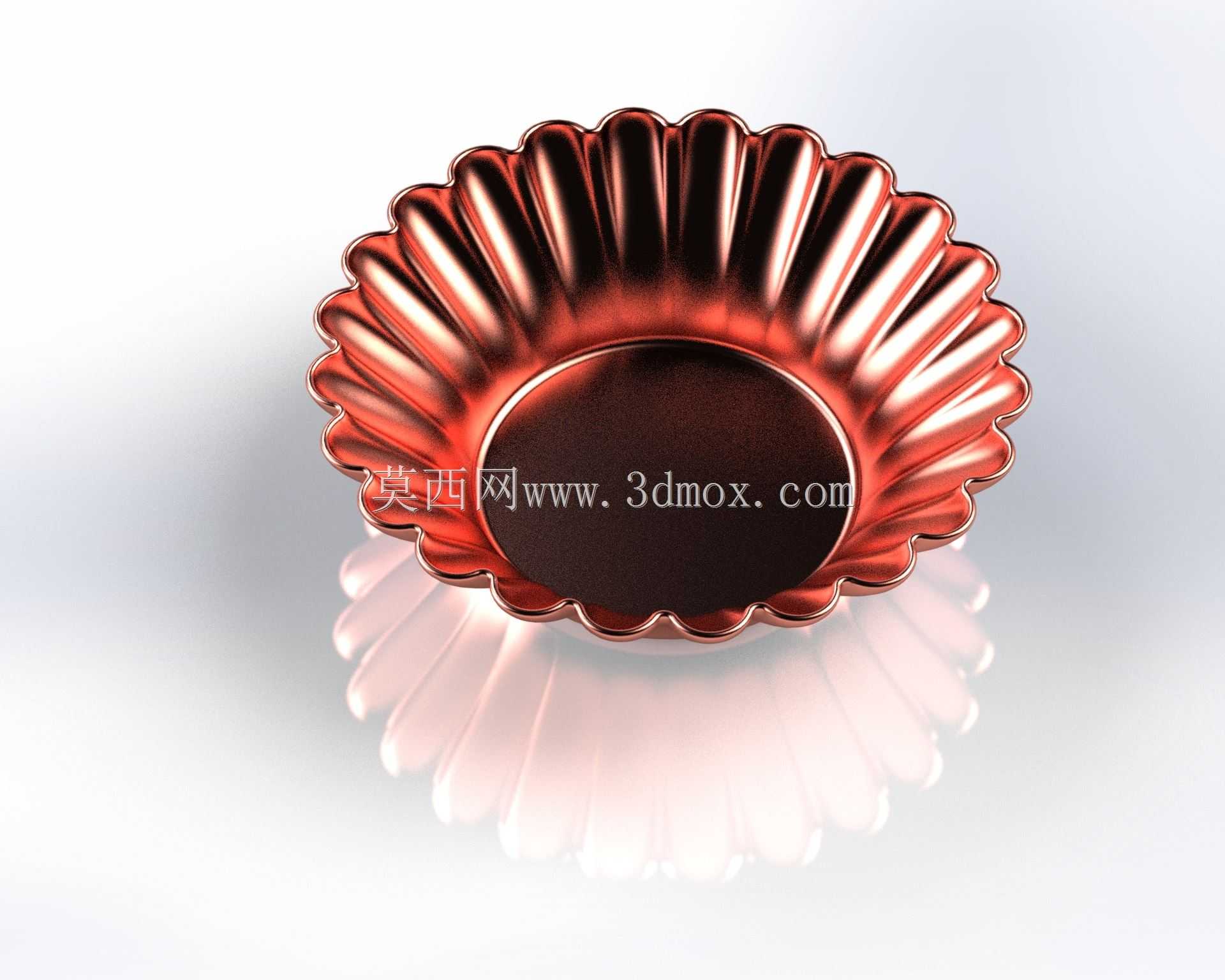

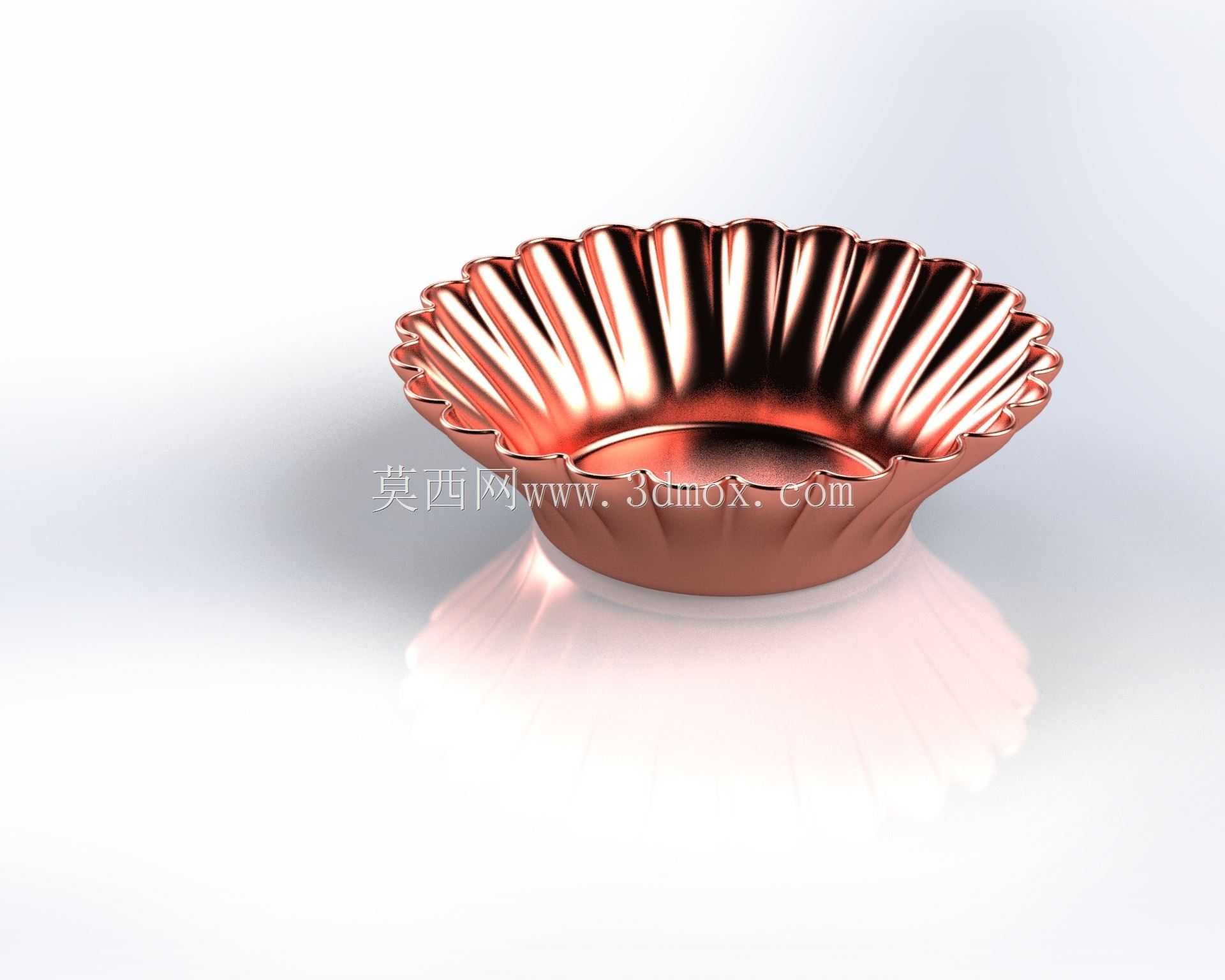

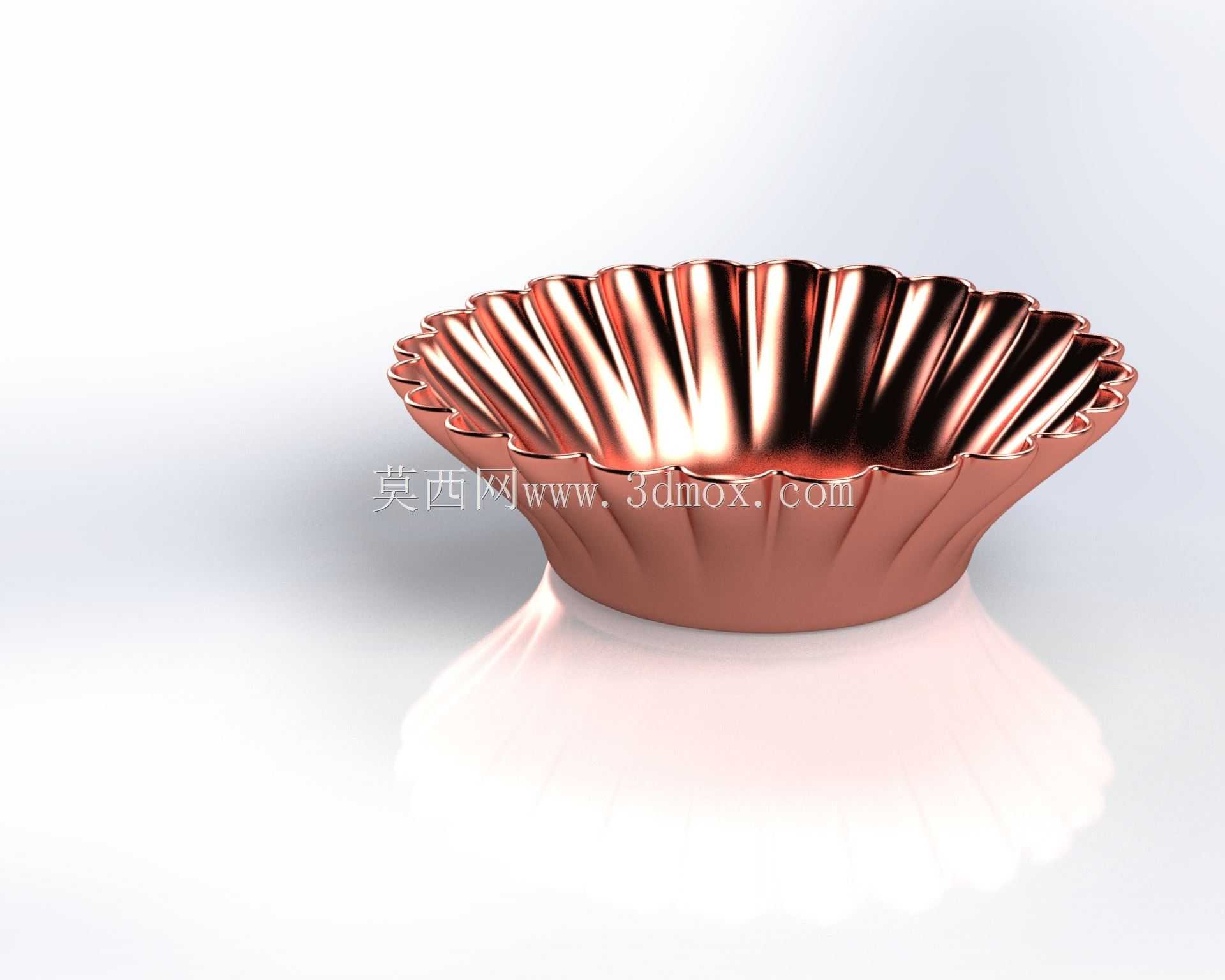

　　做这类花瓣边铜质盛托的结构设计，最先要锚定的是实际使用场景的边界，这类构件常出现在食品分装工位的物料承托、精密小零件周转的定位托盘、文创展示的展品衬托场景里，不同场景对结构的强度、表面粗糙度、边缘处理的要求差异很大。先从外形尺寸逻辑说起，整体采用浅腹敞口的构型，底部设计平整的环形贴合面，这个面的平面度公差要控制在0.1mm以内，保证放置在工作台面或者输送线定位座上不会出现翘边、晃动的情况，底部环形面的宽度根据整体口径做匹配，常规口径在120mm左右的规格下，环形支撑面宽度设为8mm，既可以保证放置稳定性，也不会过多占用底部的反光或者标识粘贴空间。

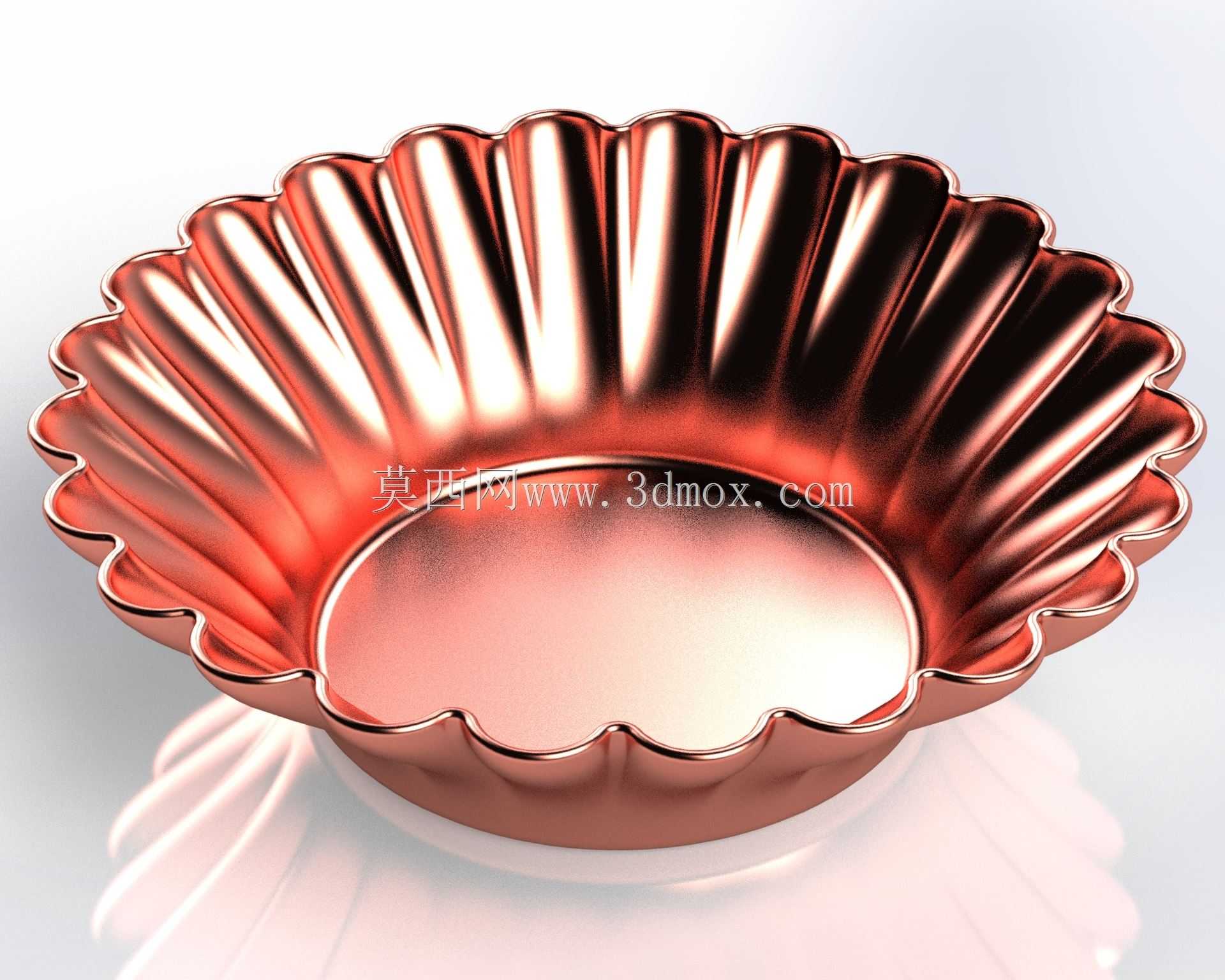

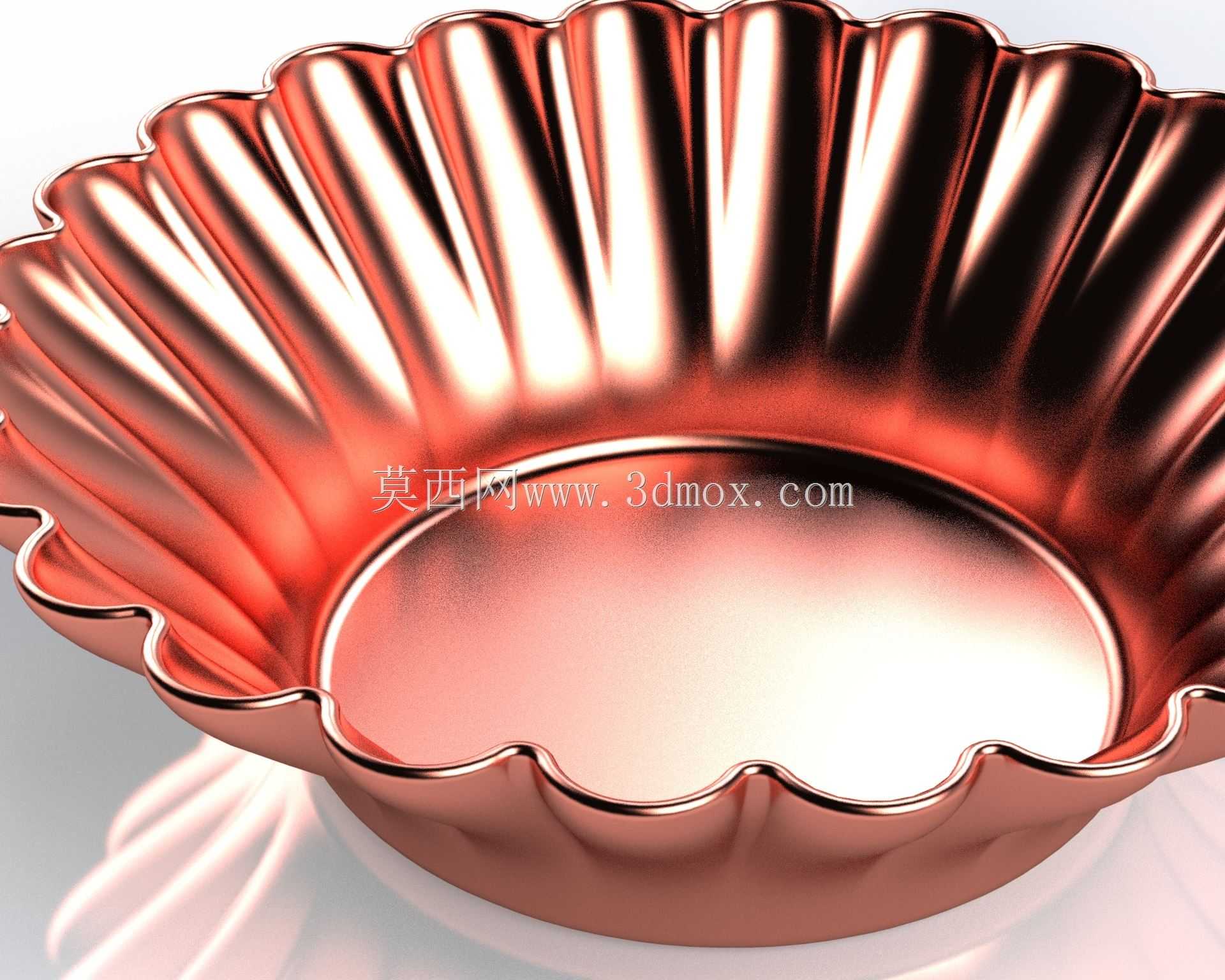

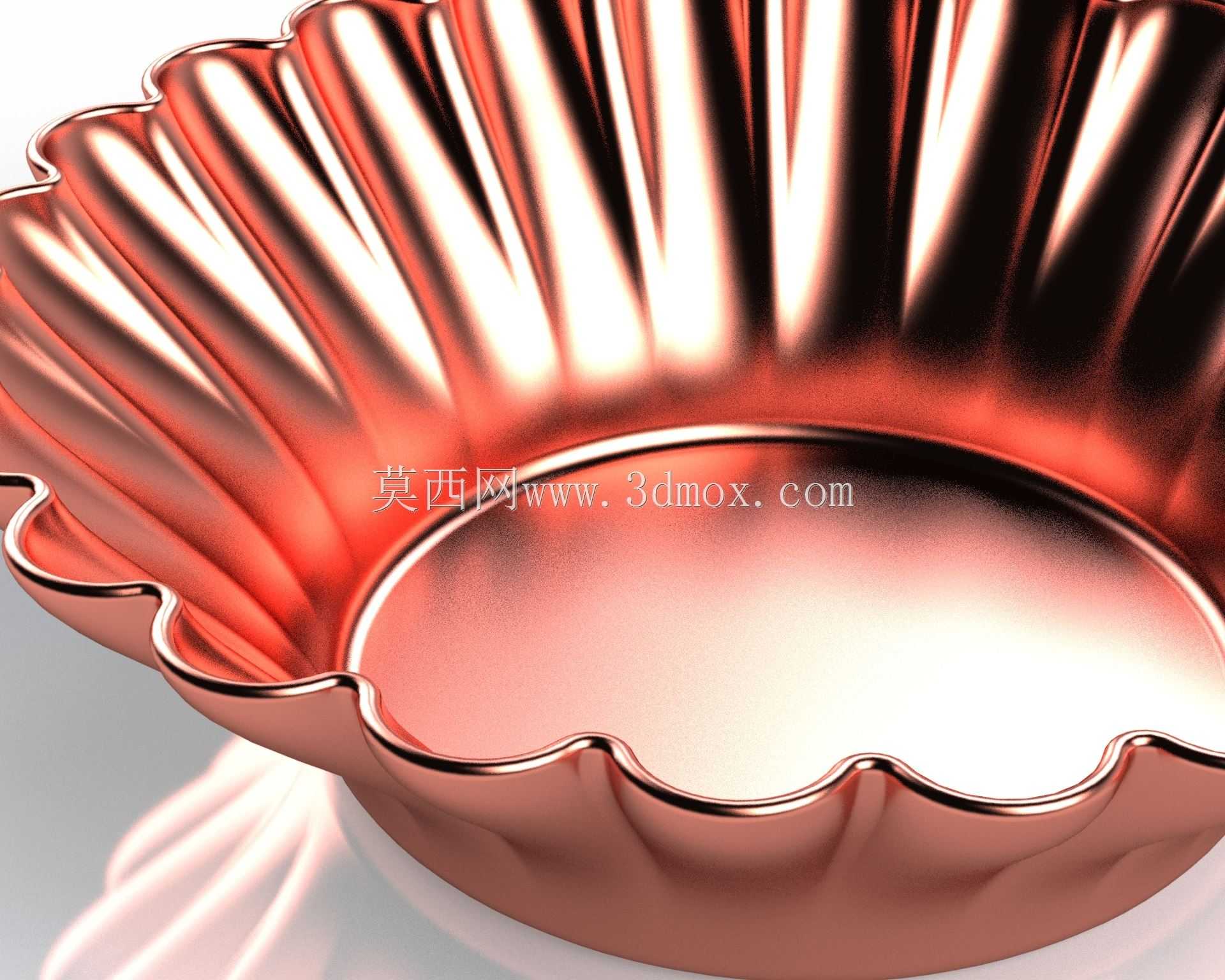

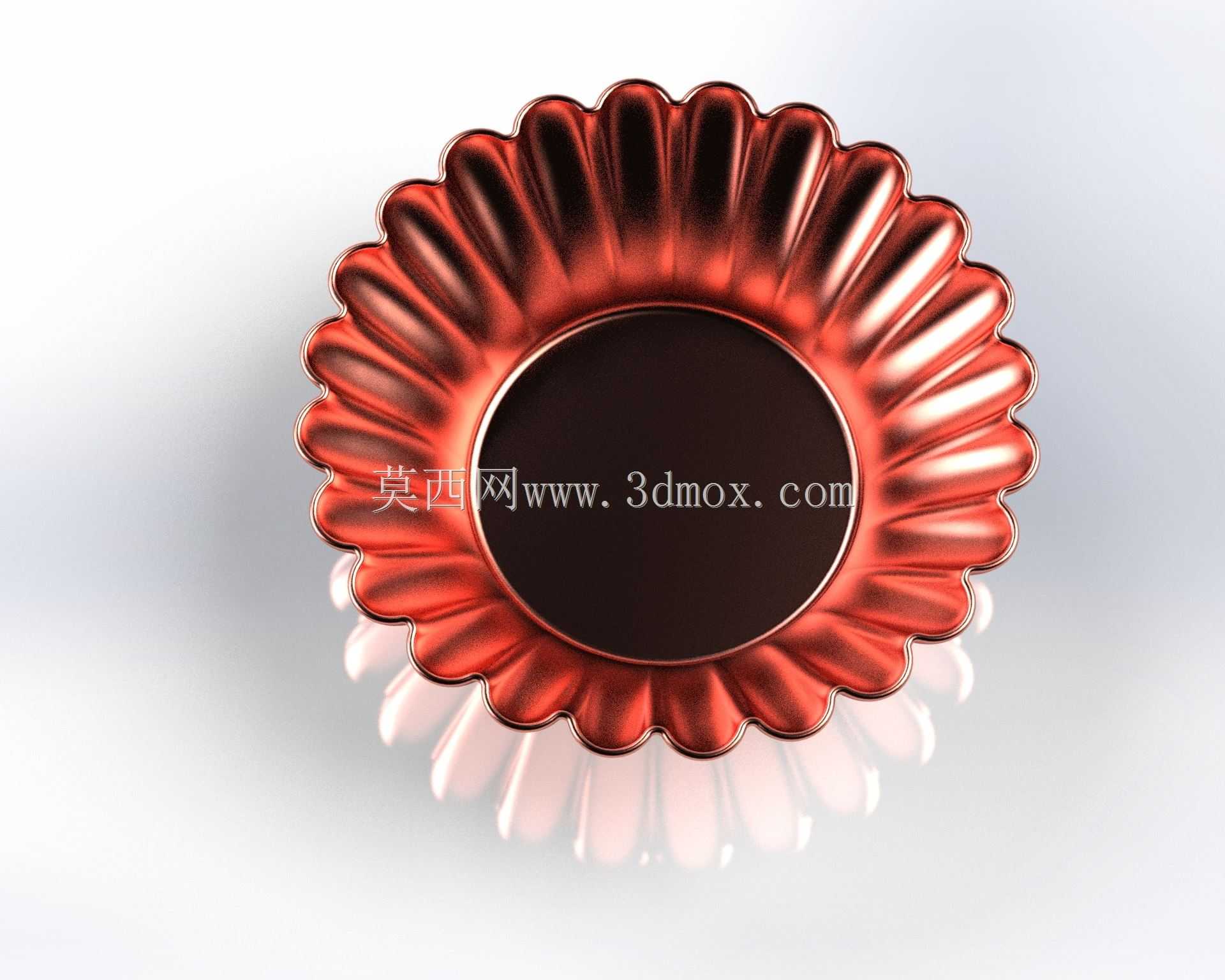

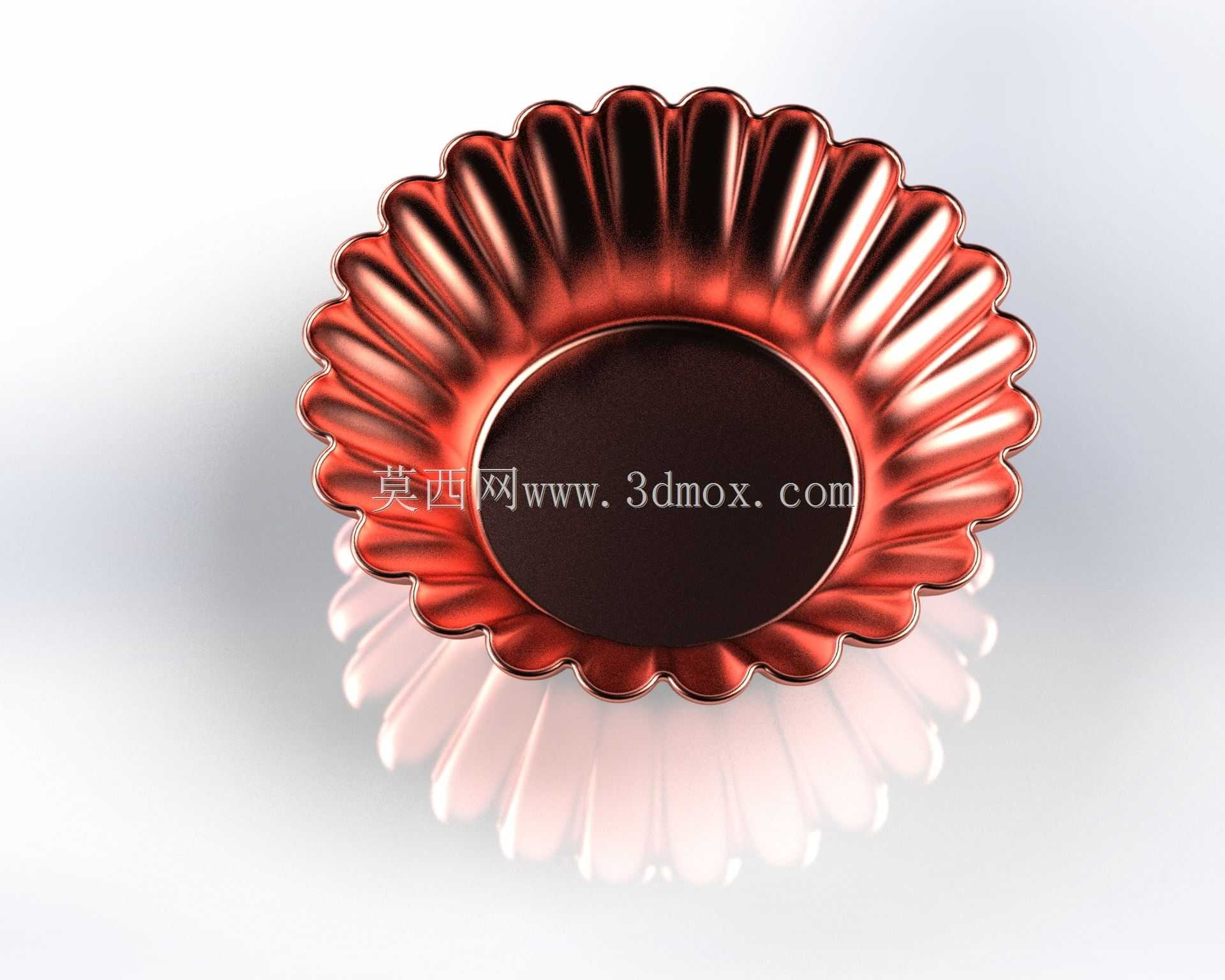

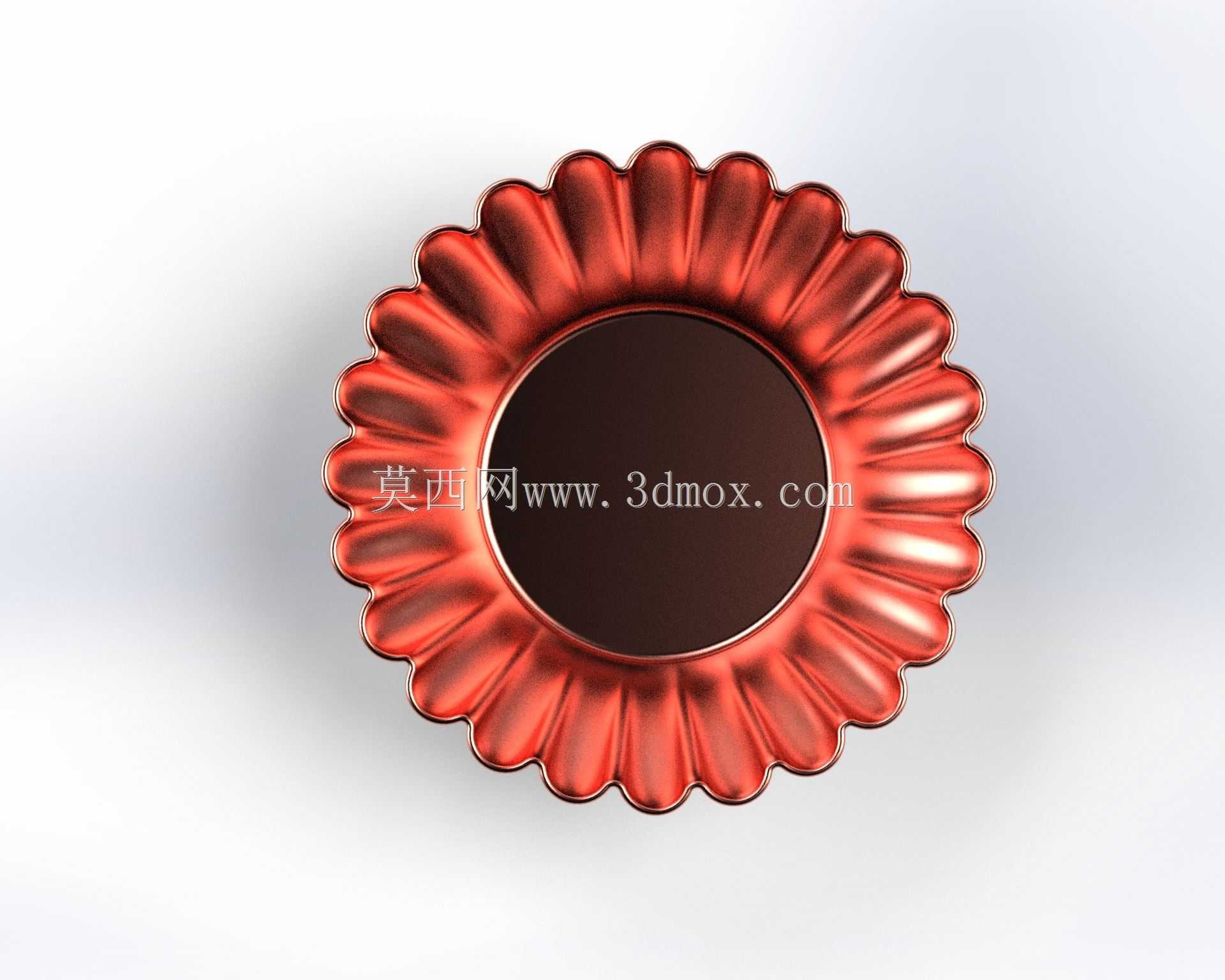

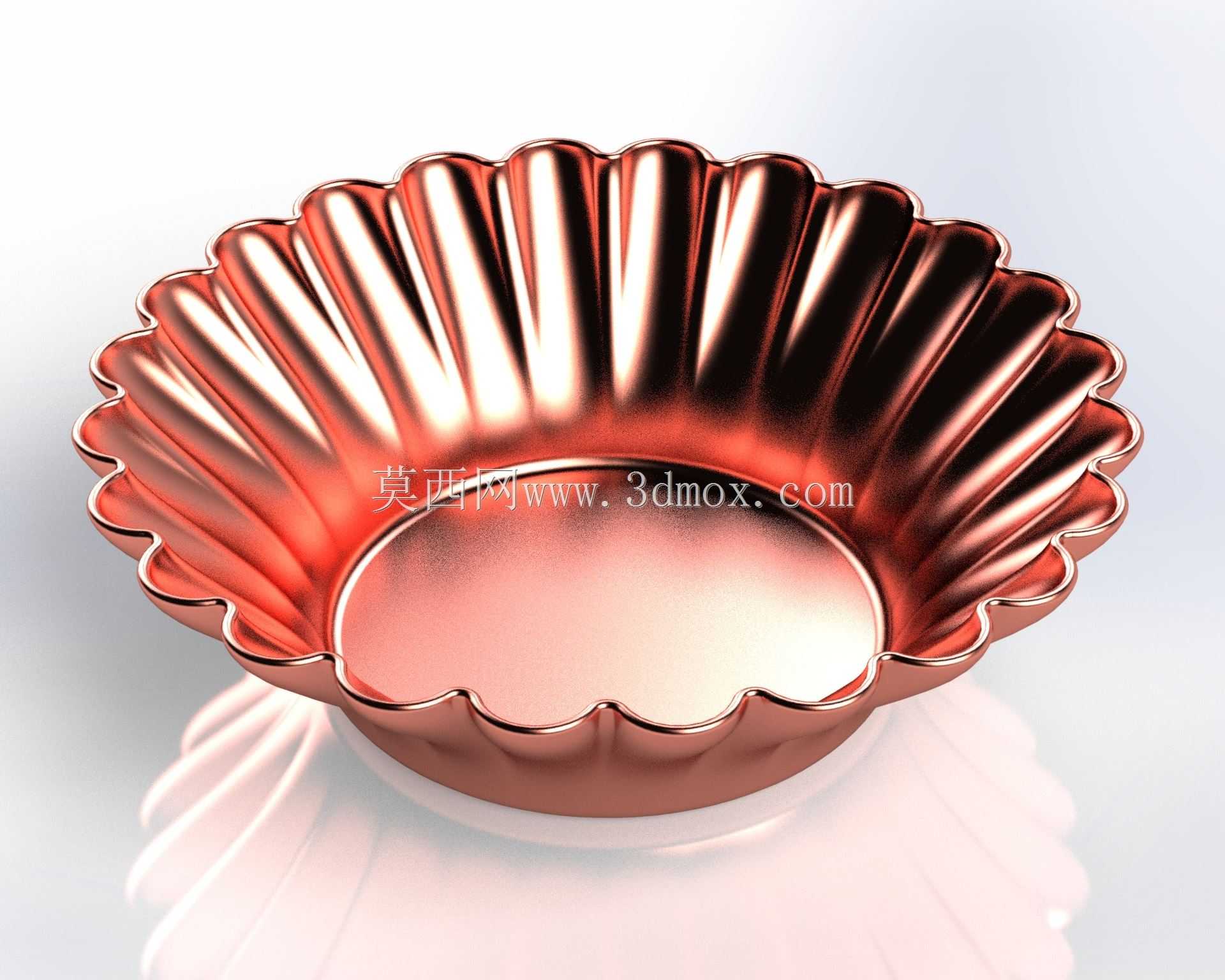

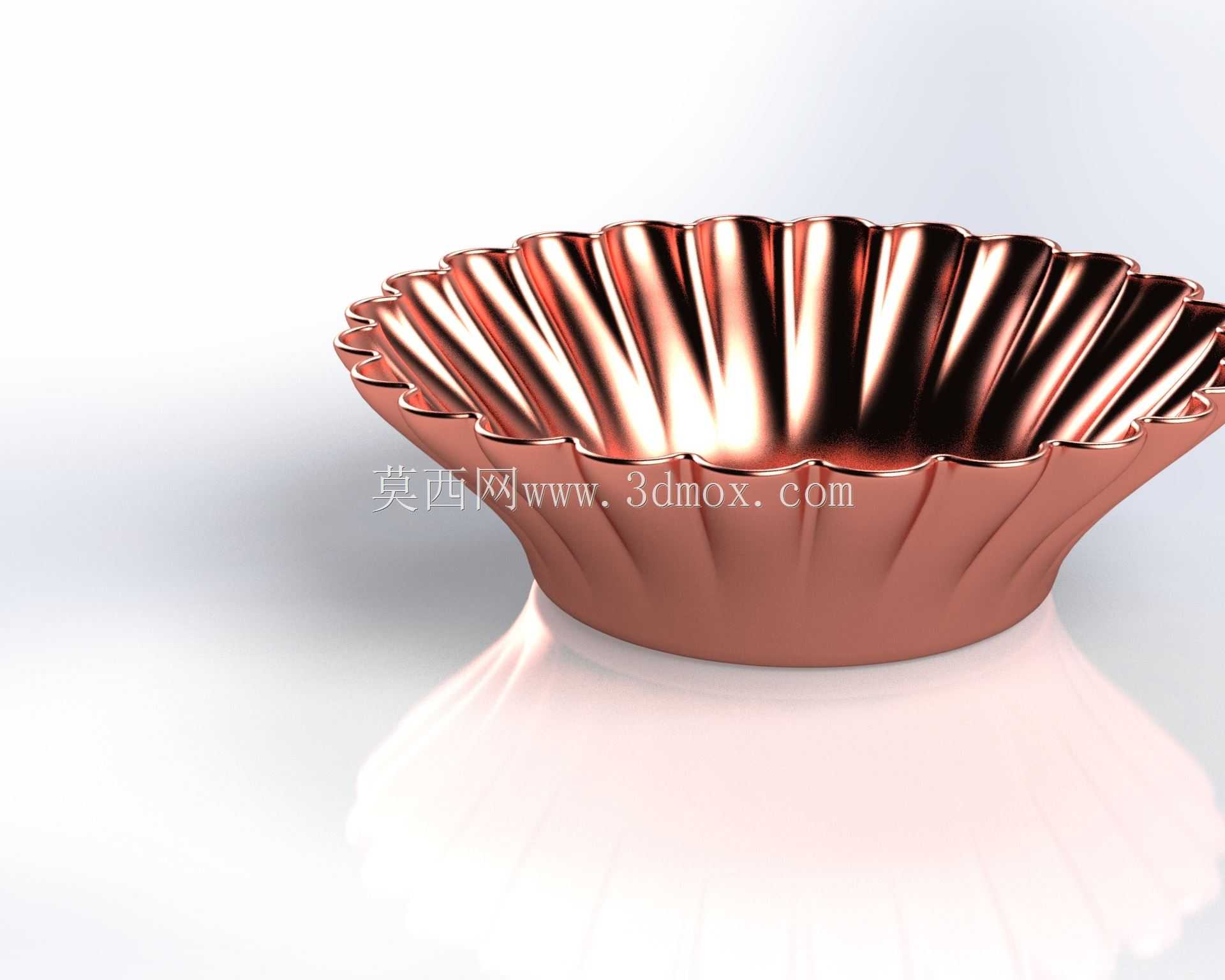

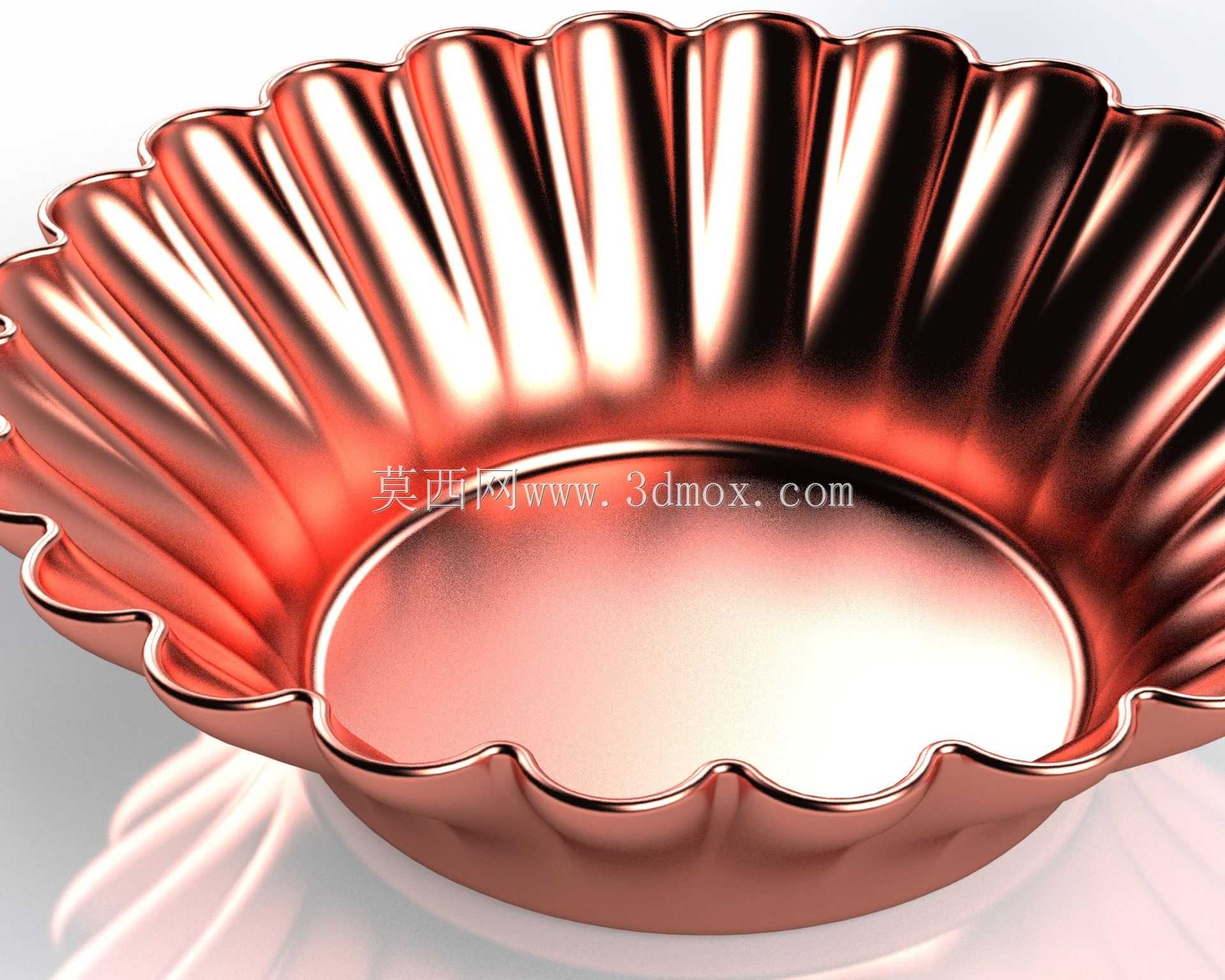

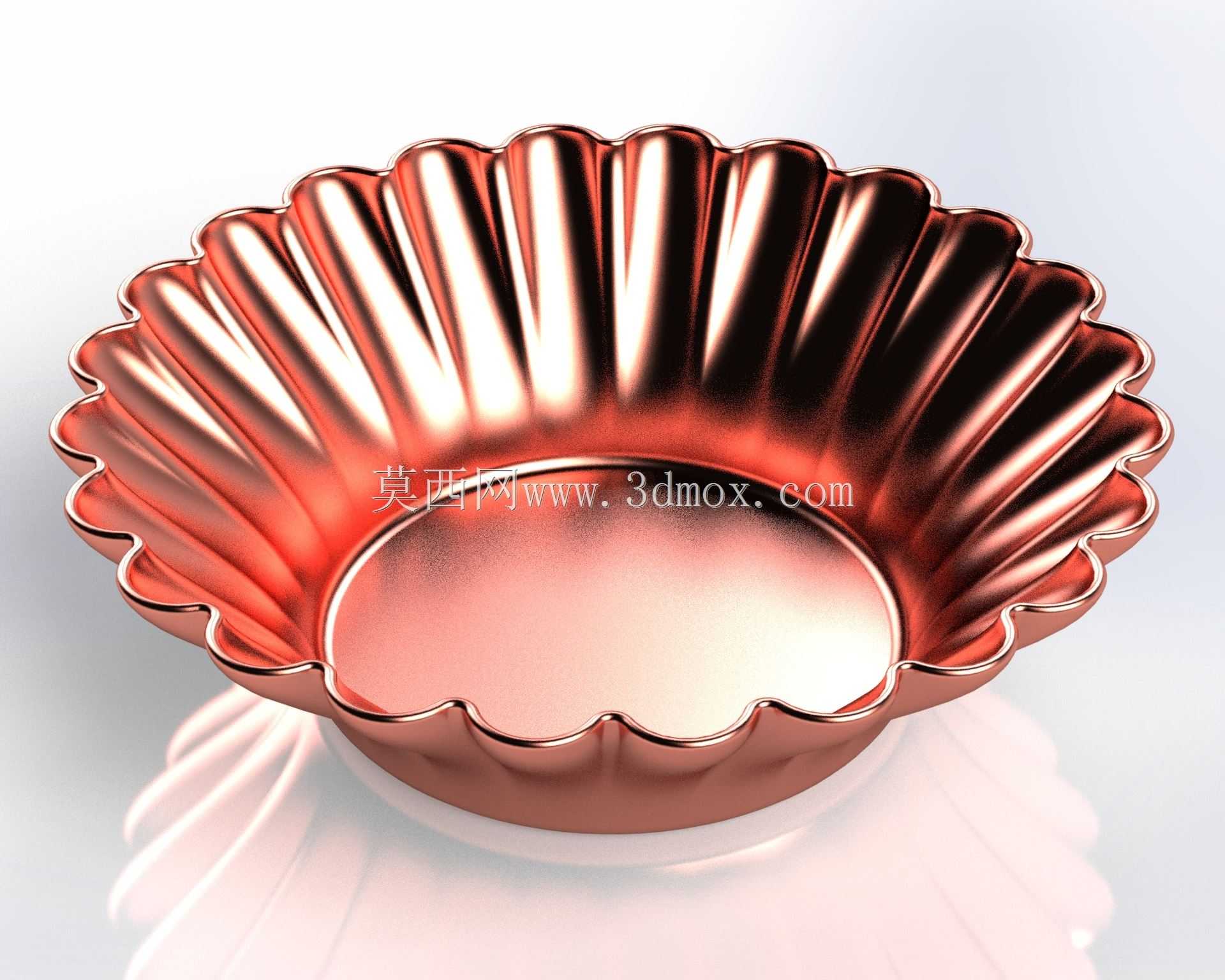

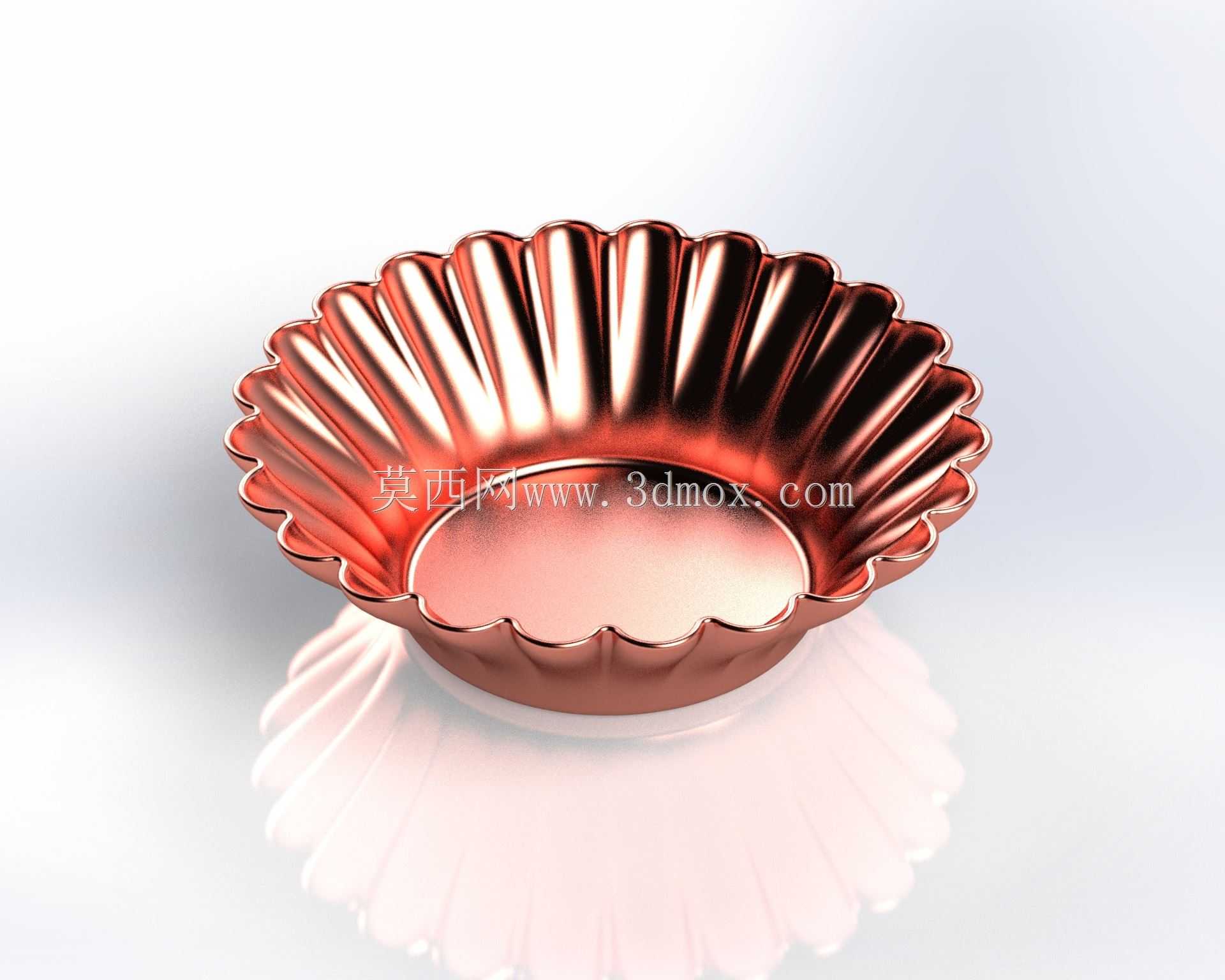

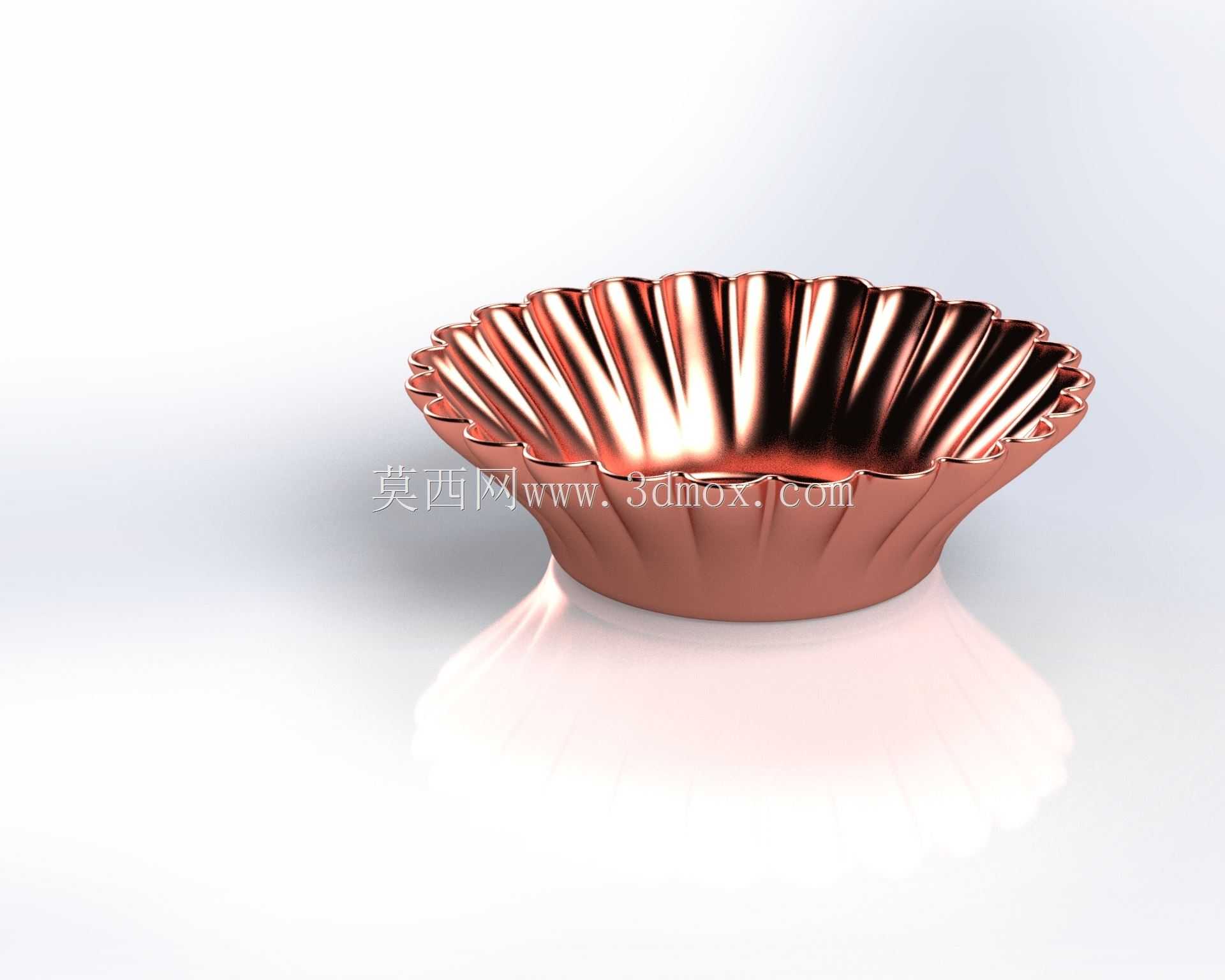

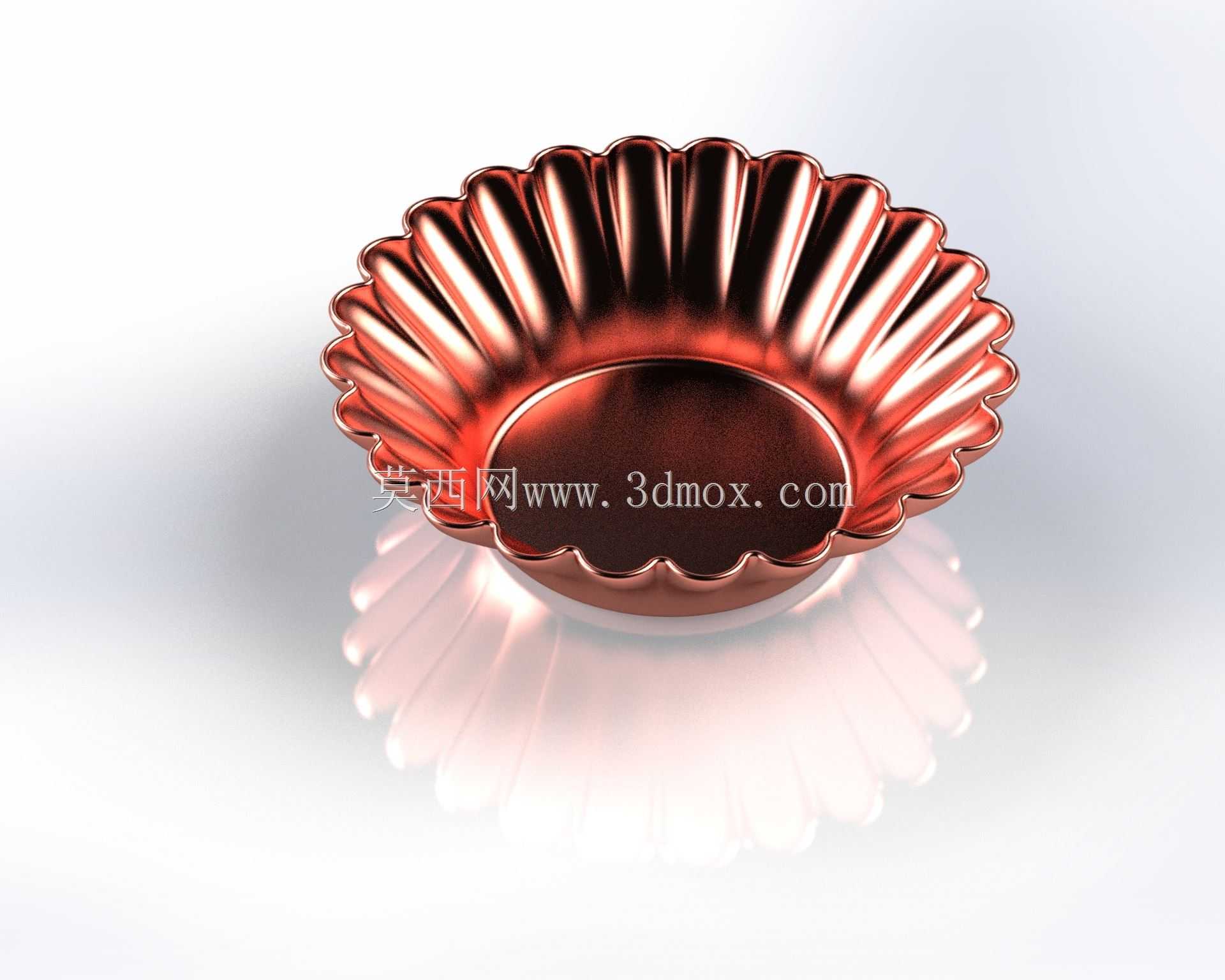

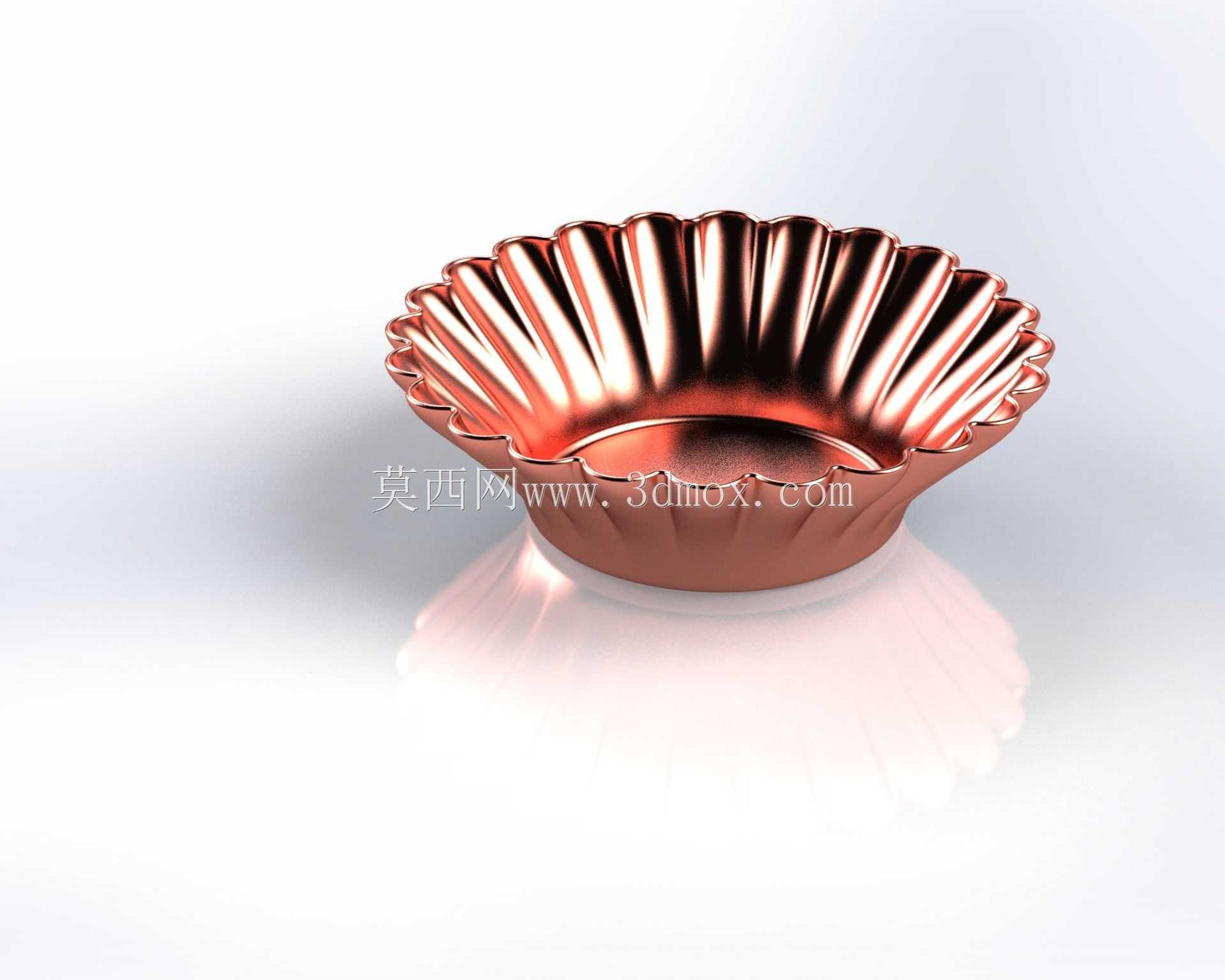

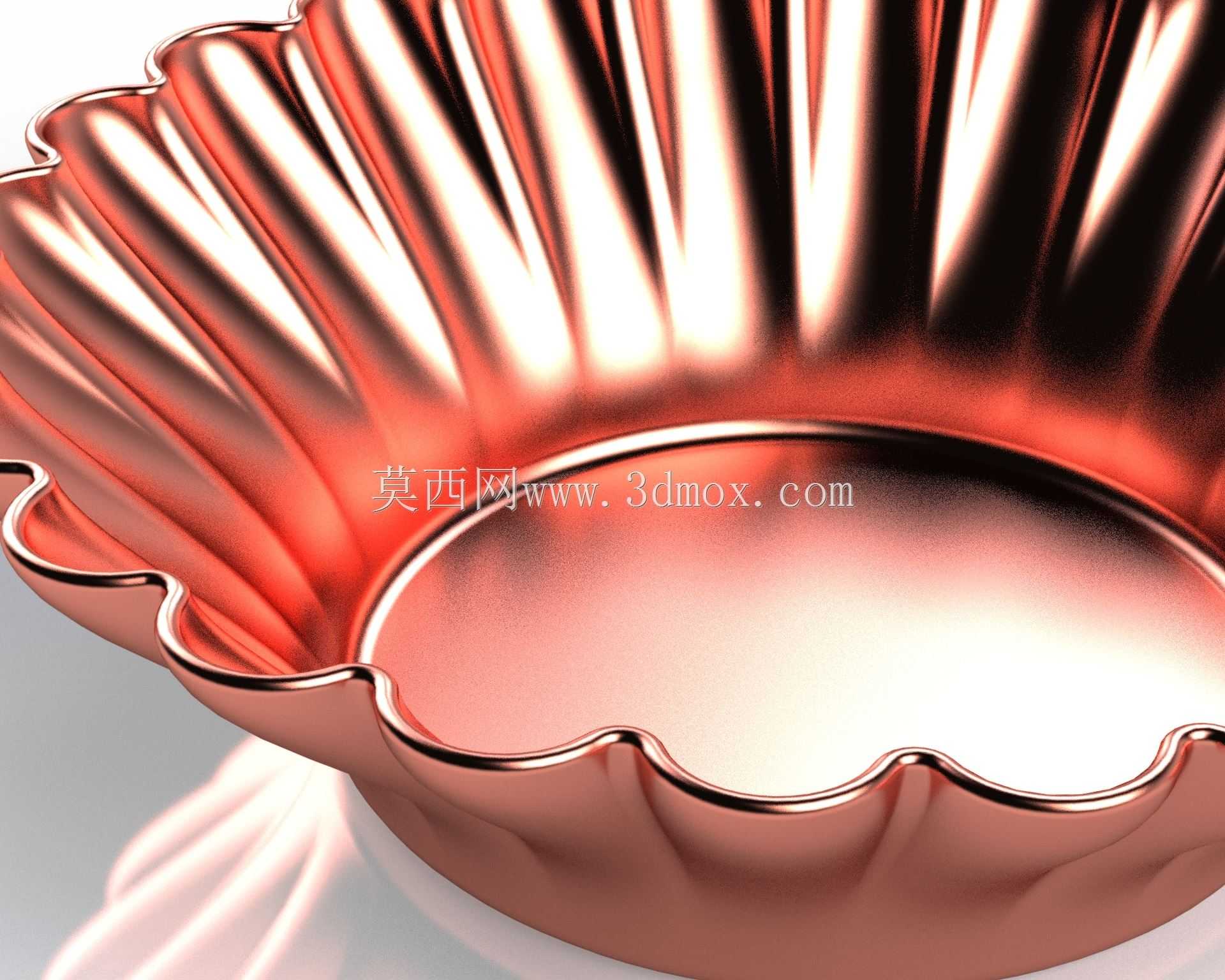

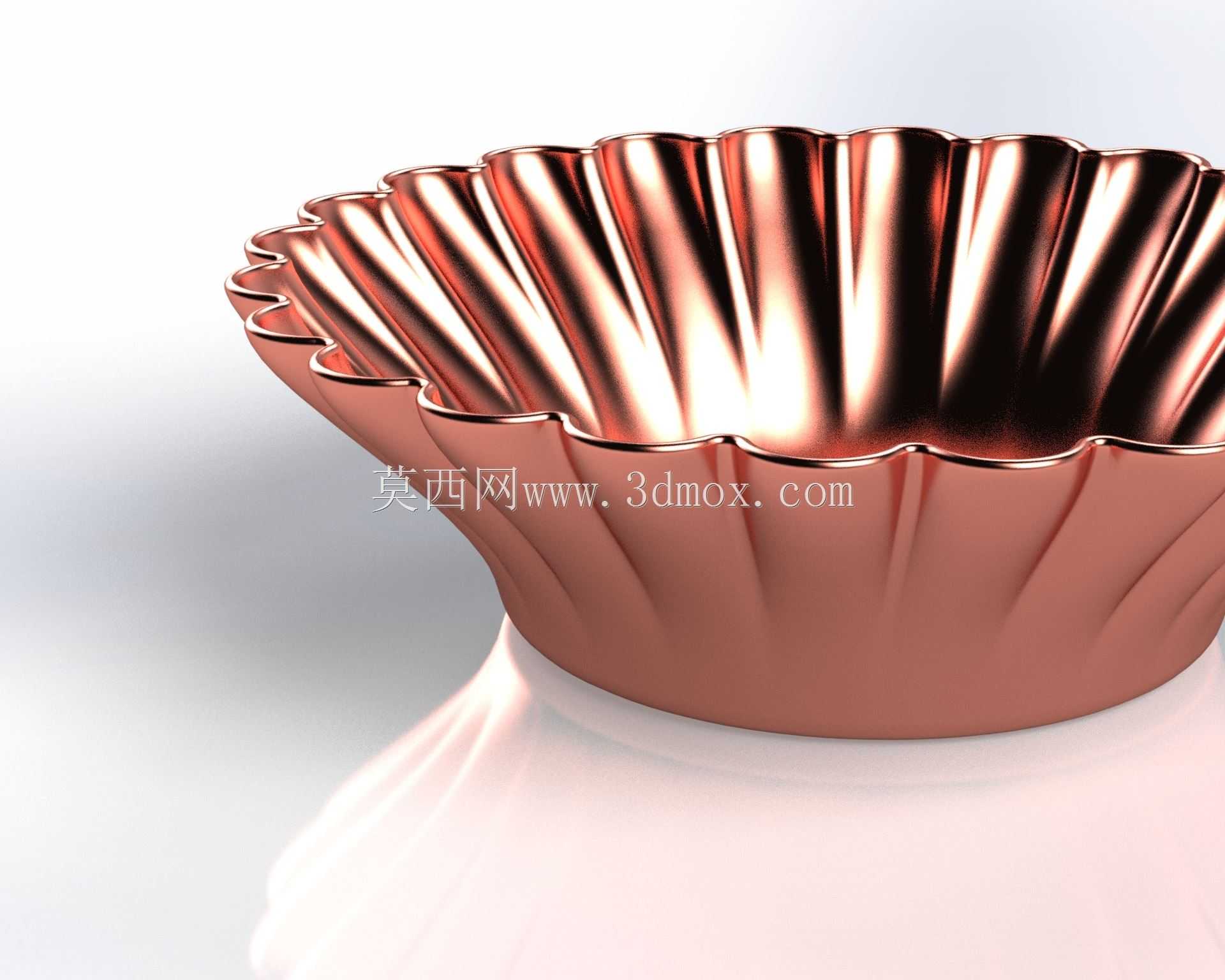

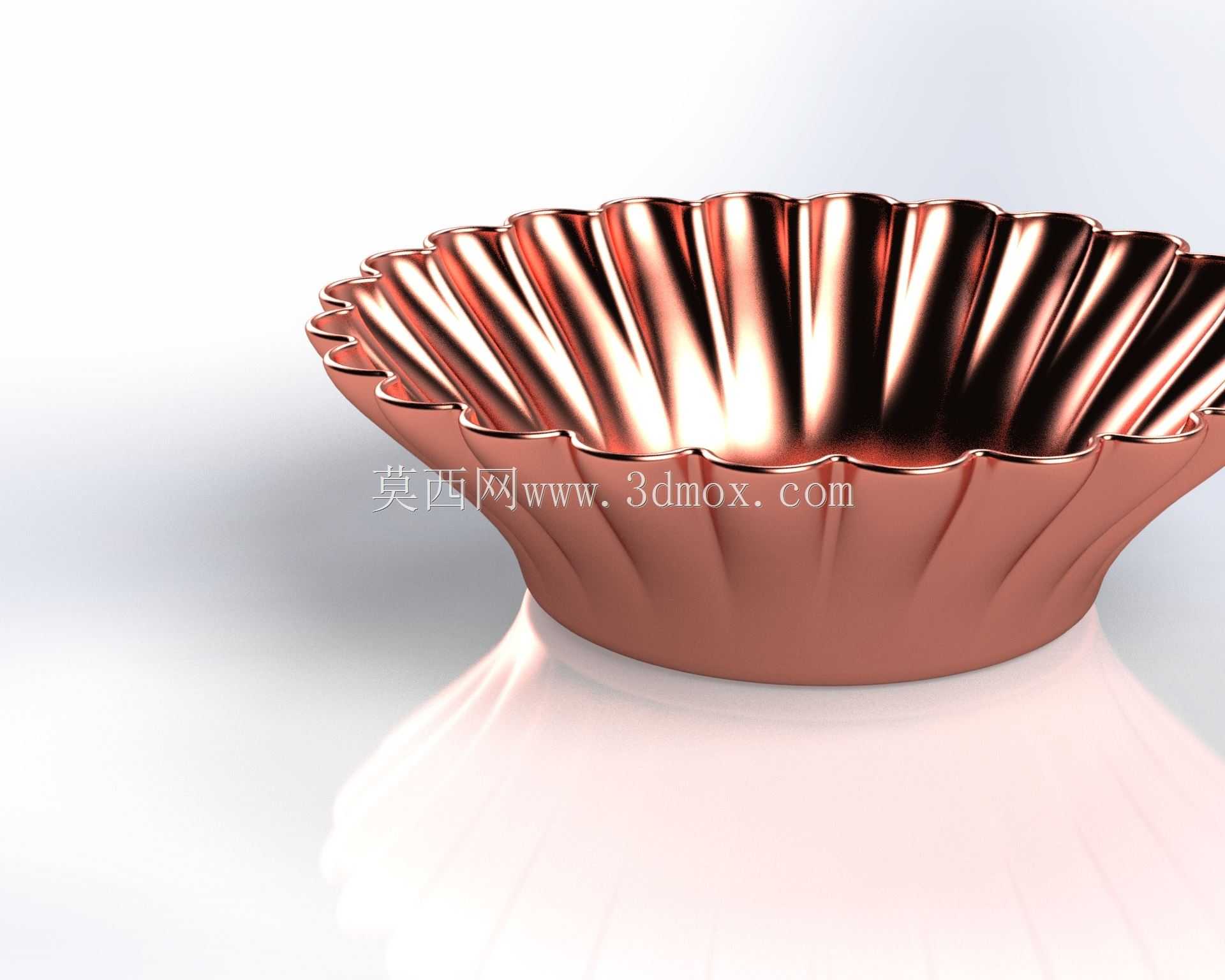

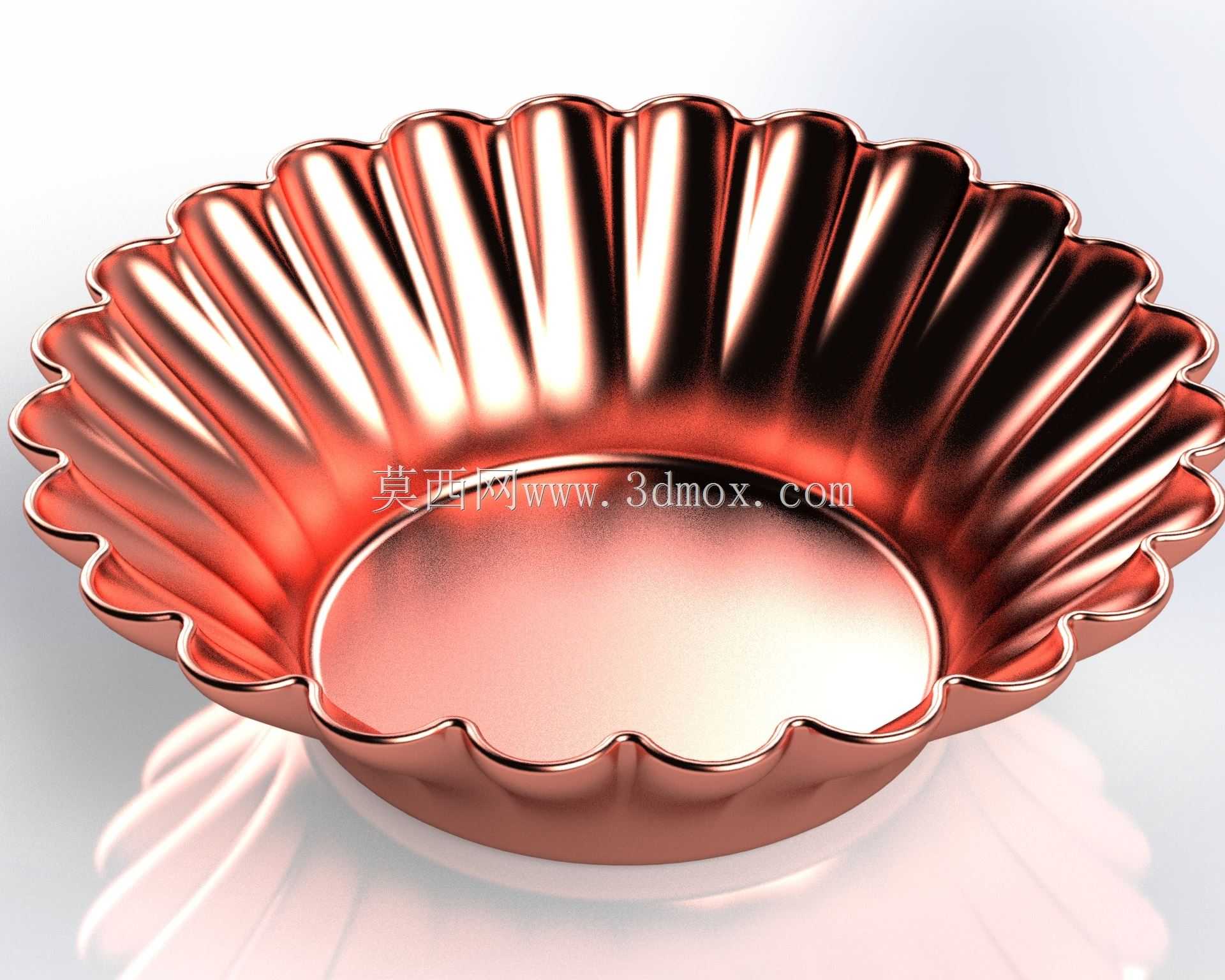

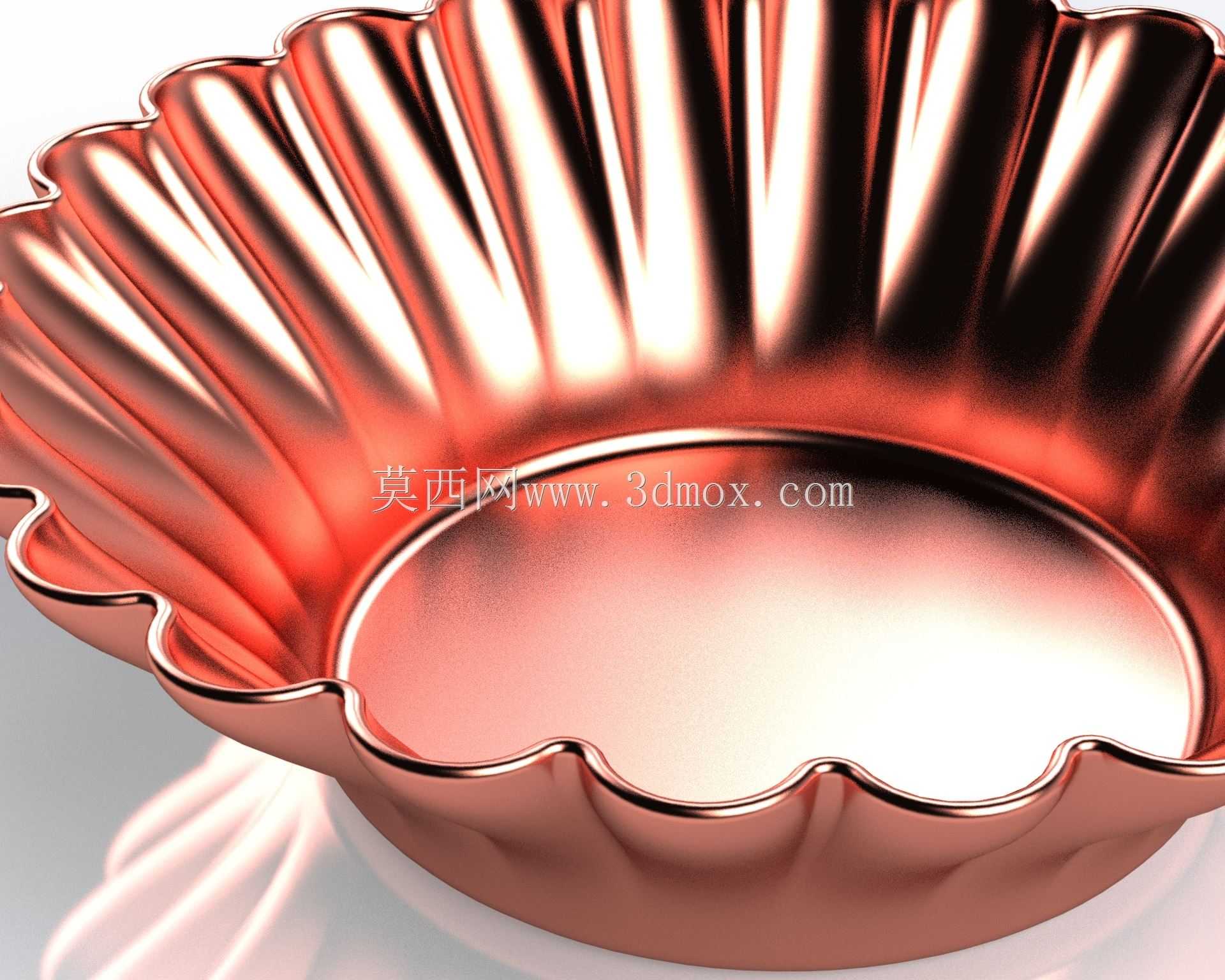

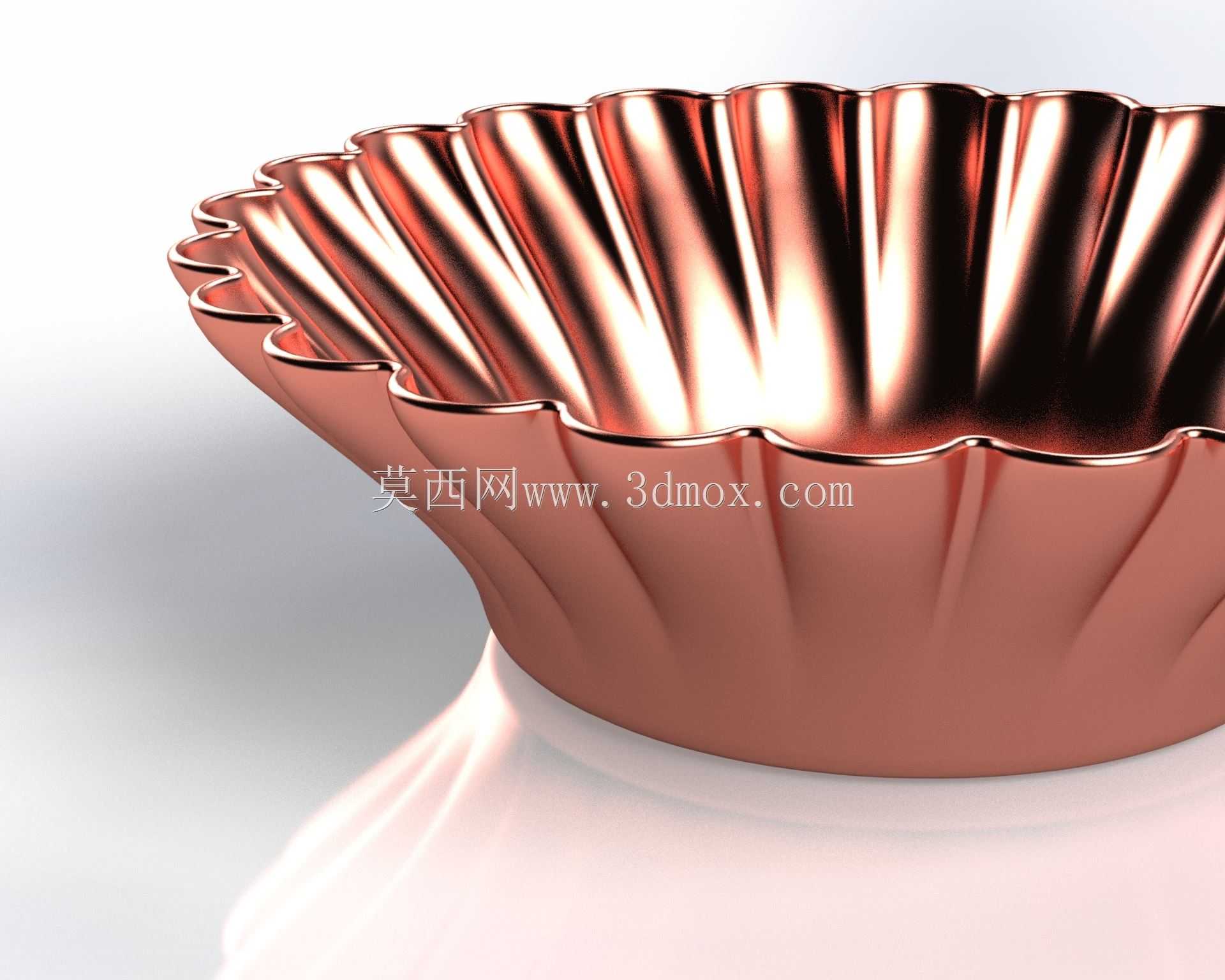

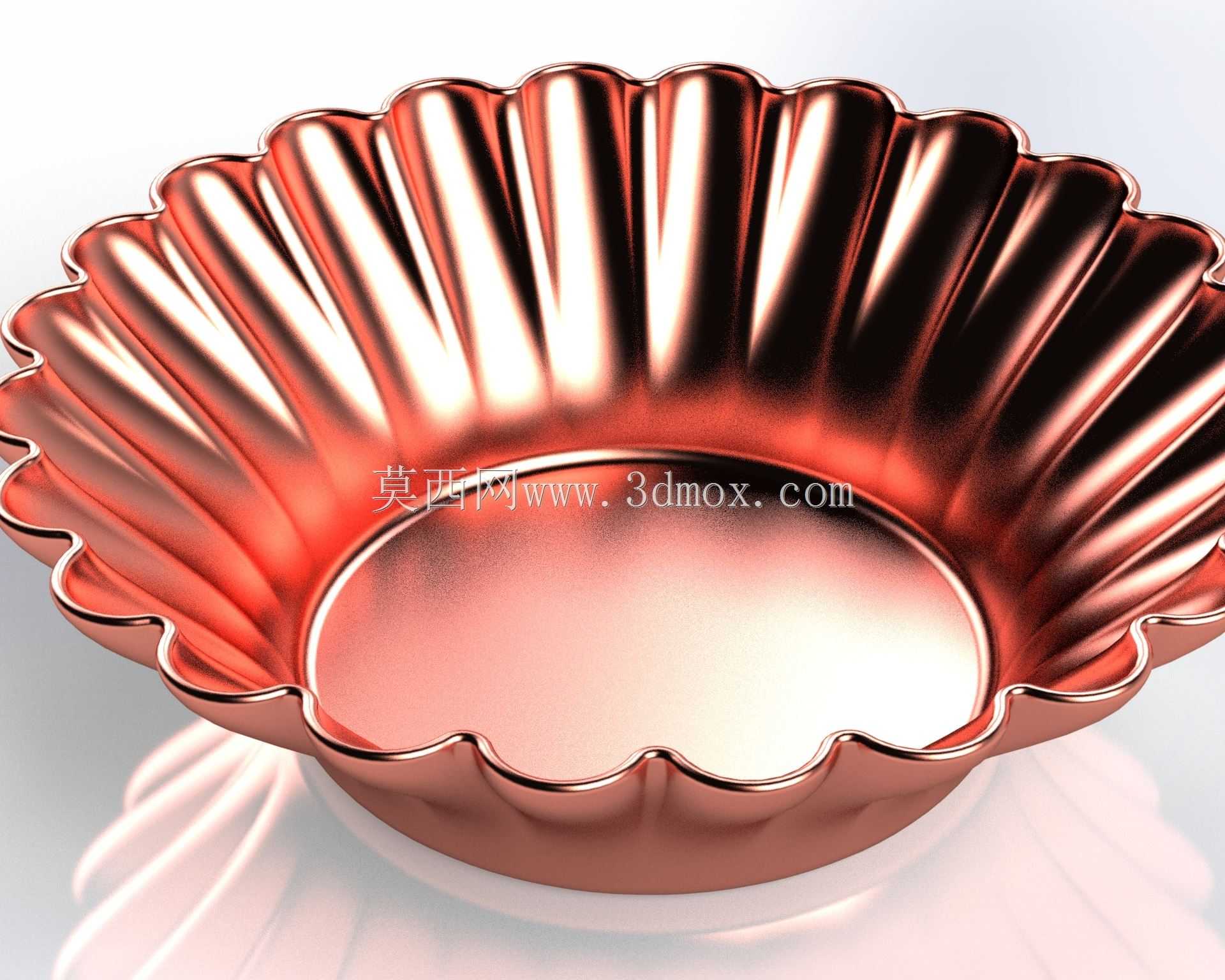

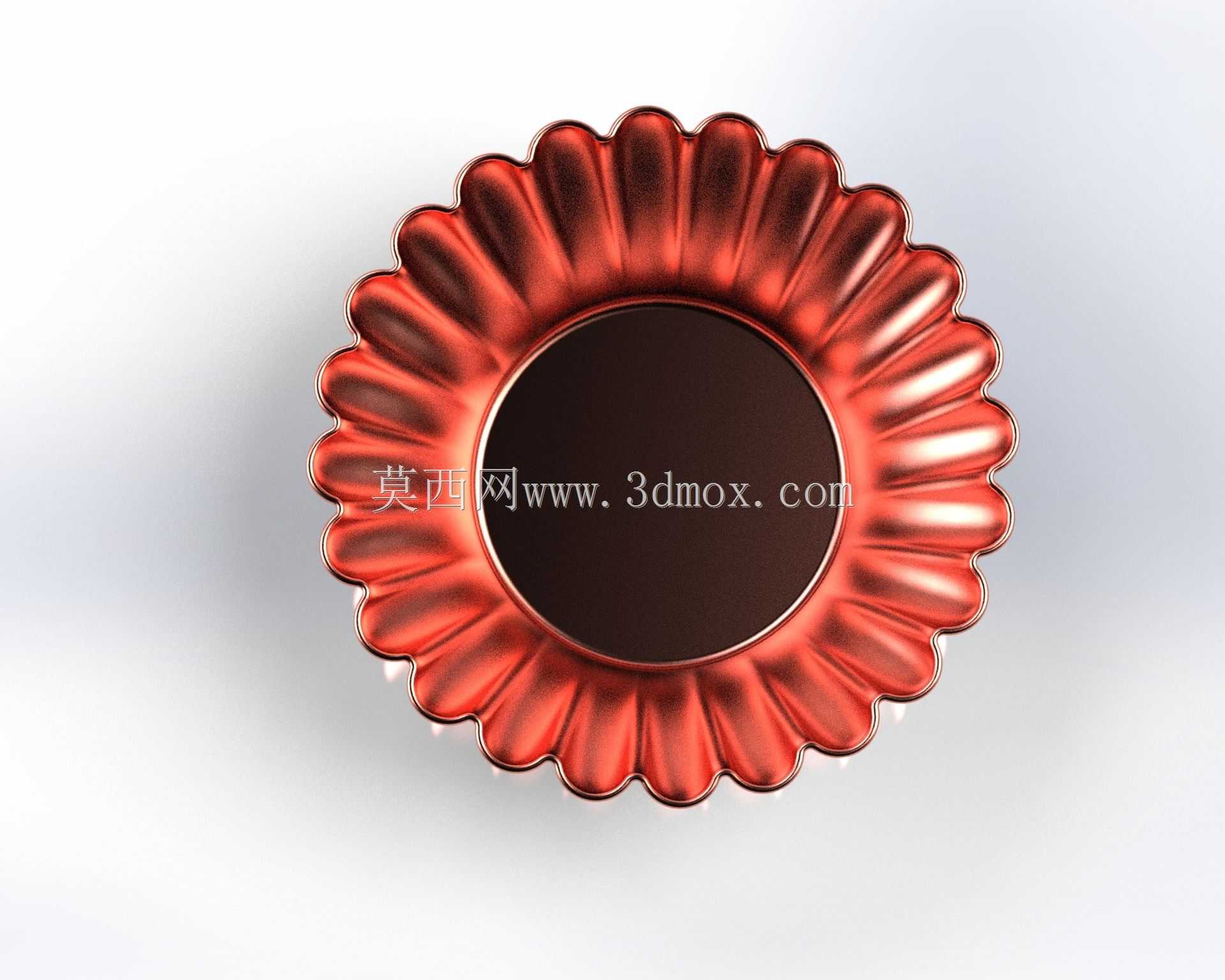

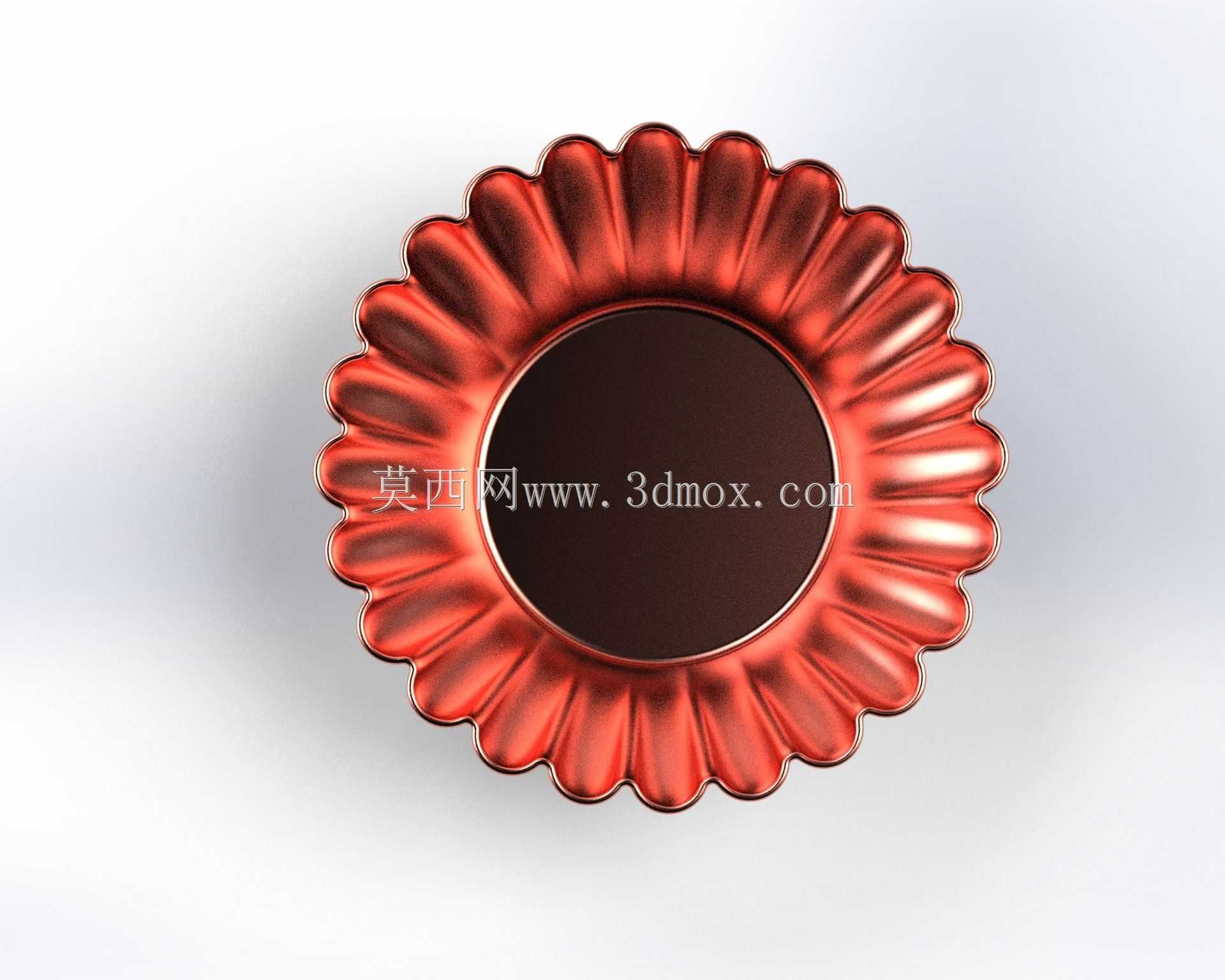

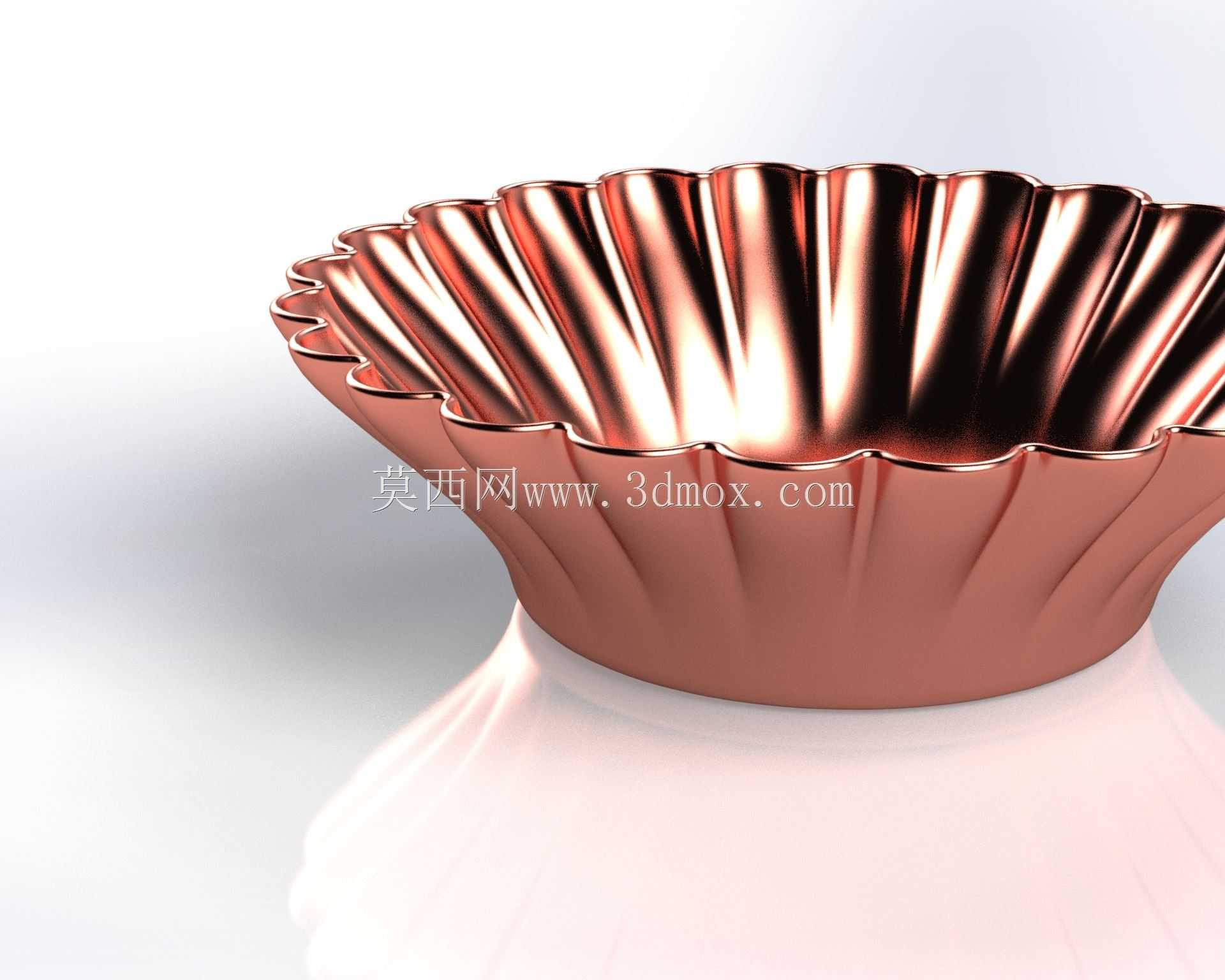

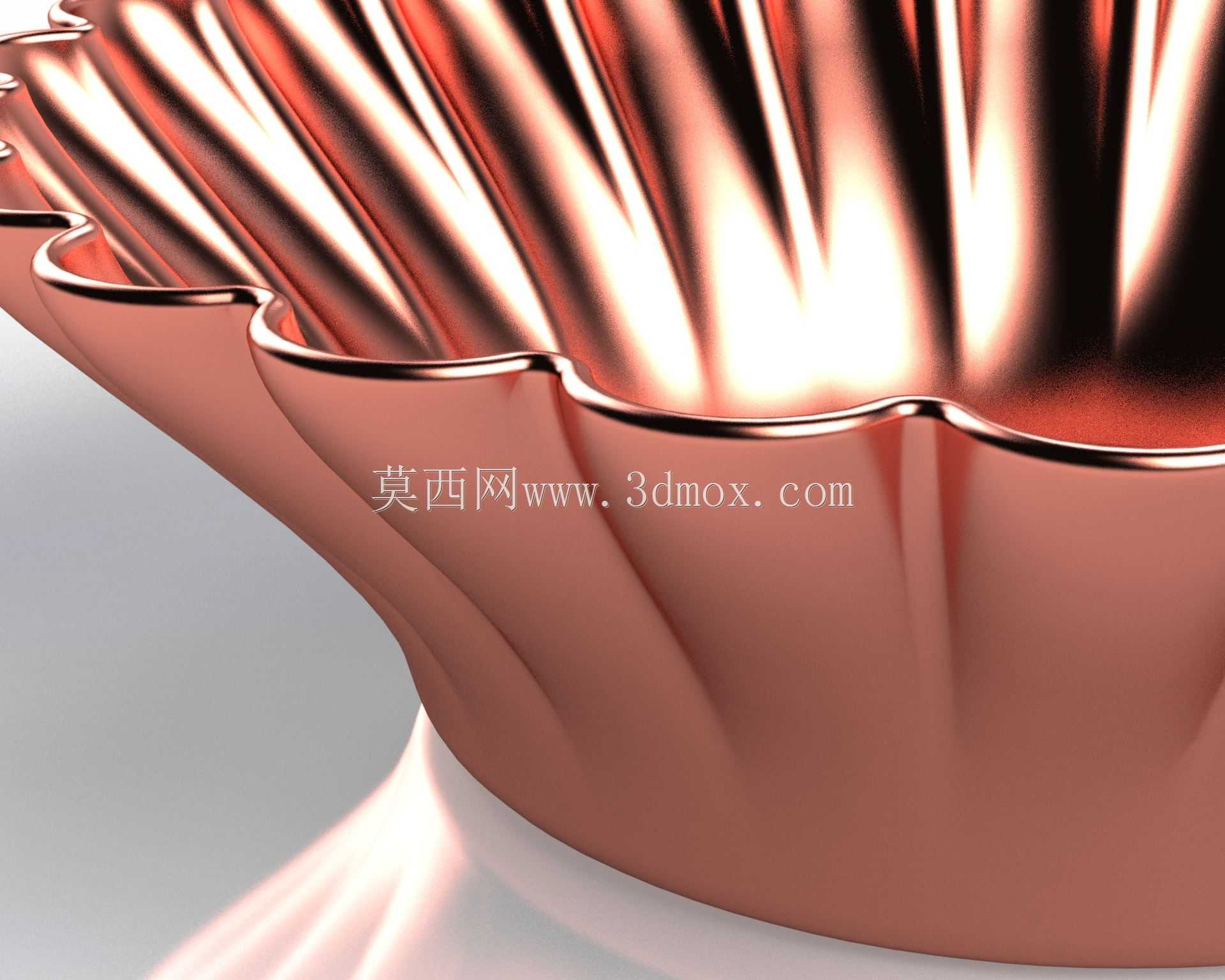

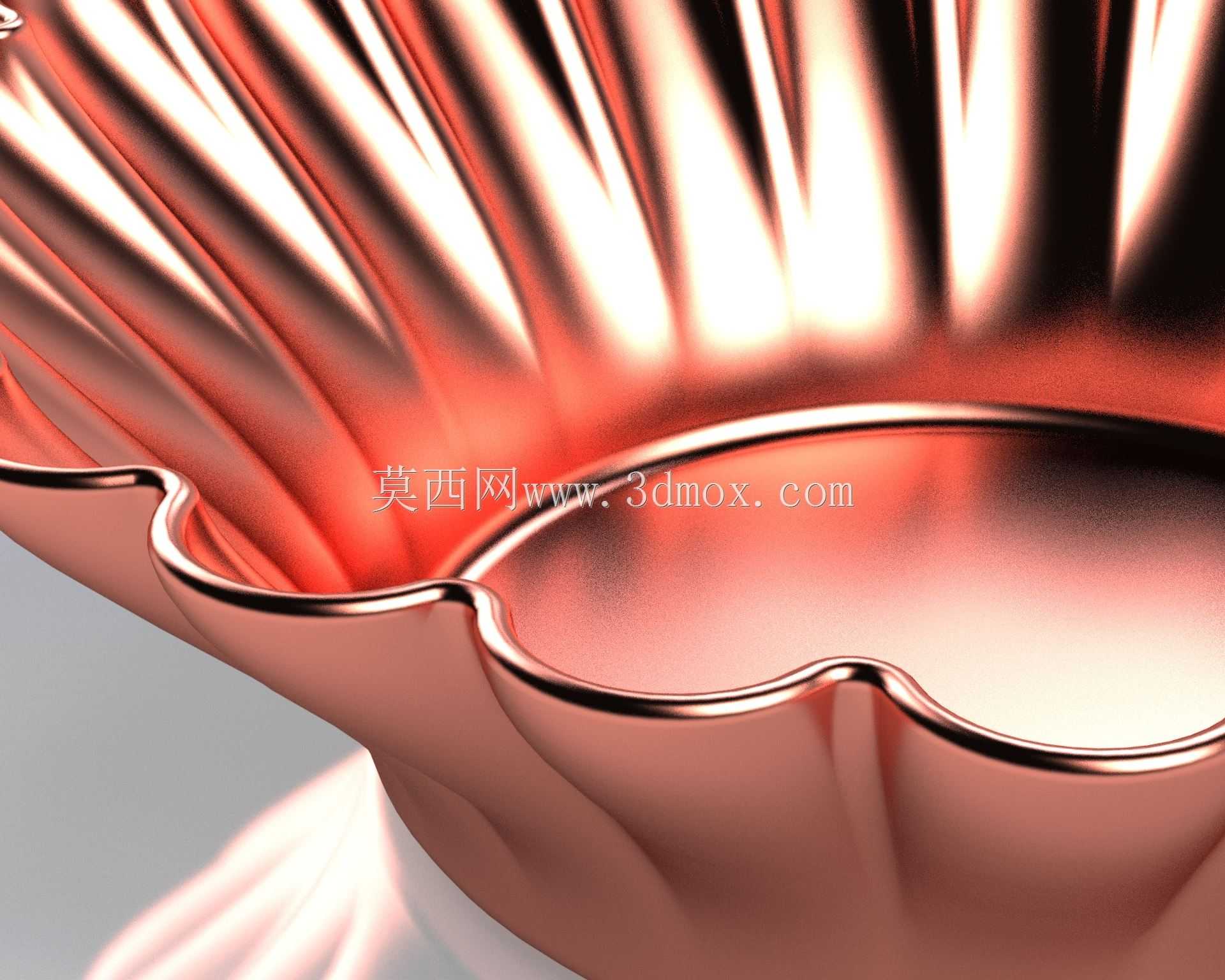

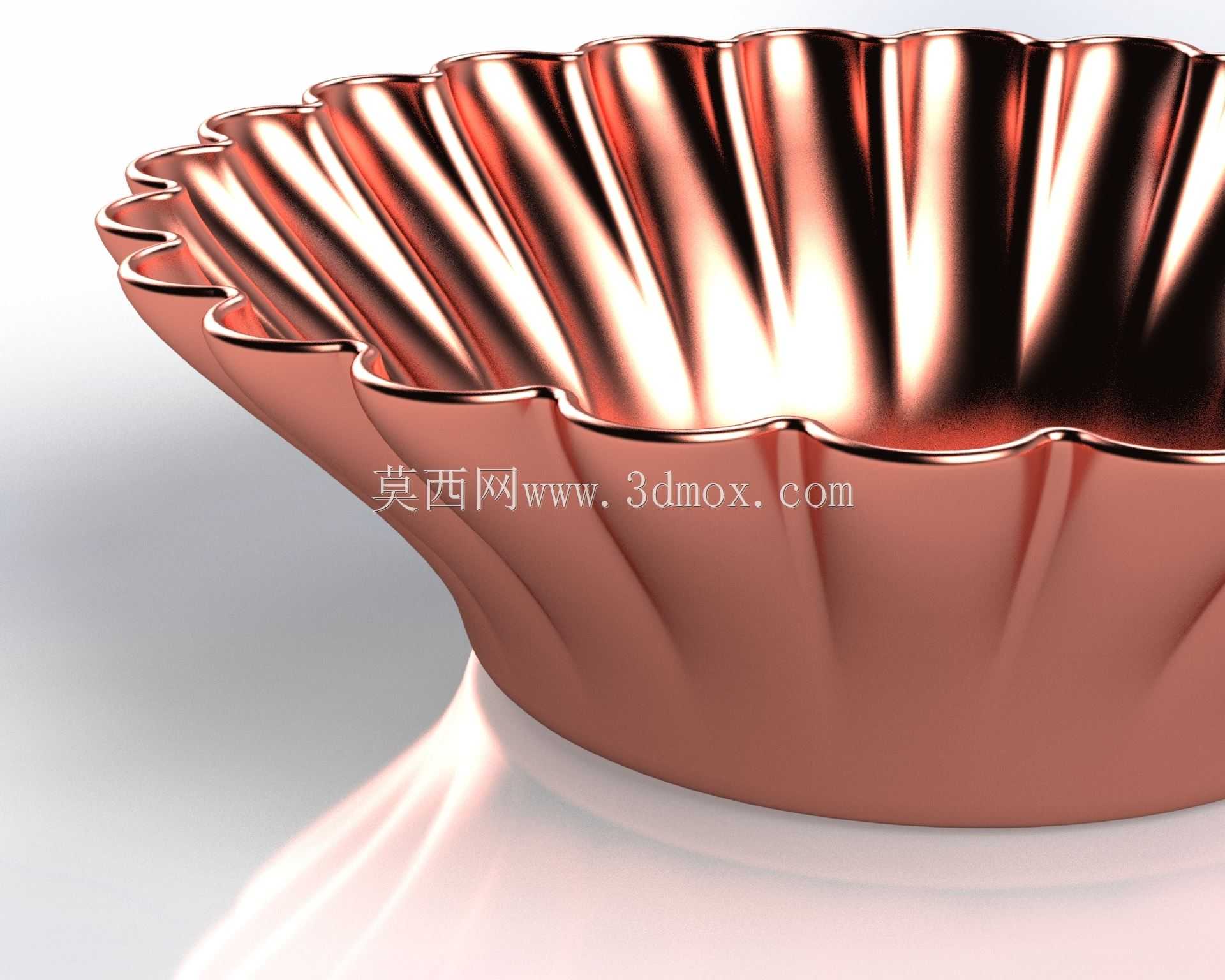

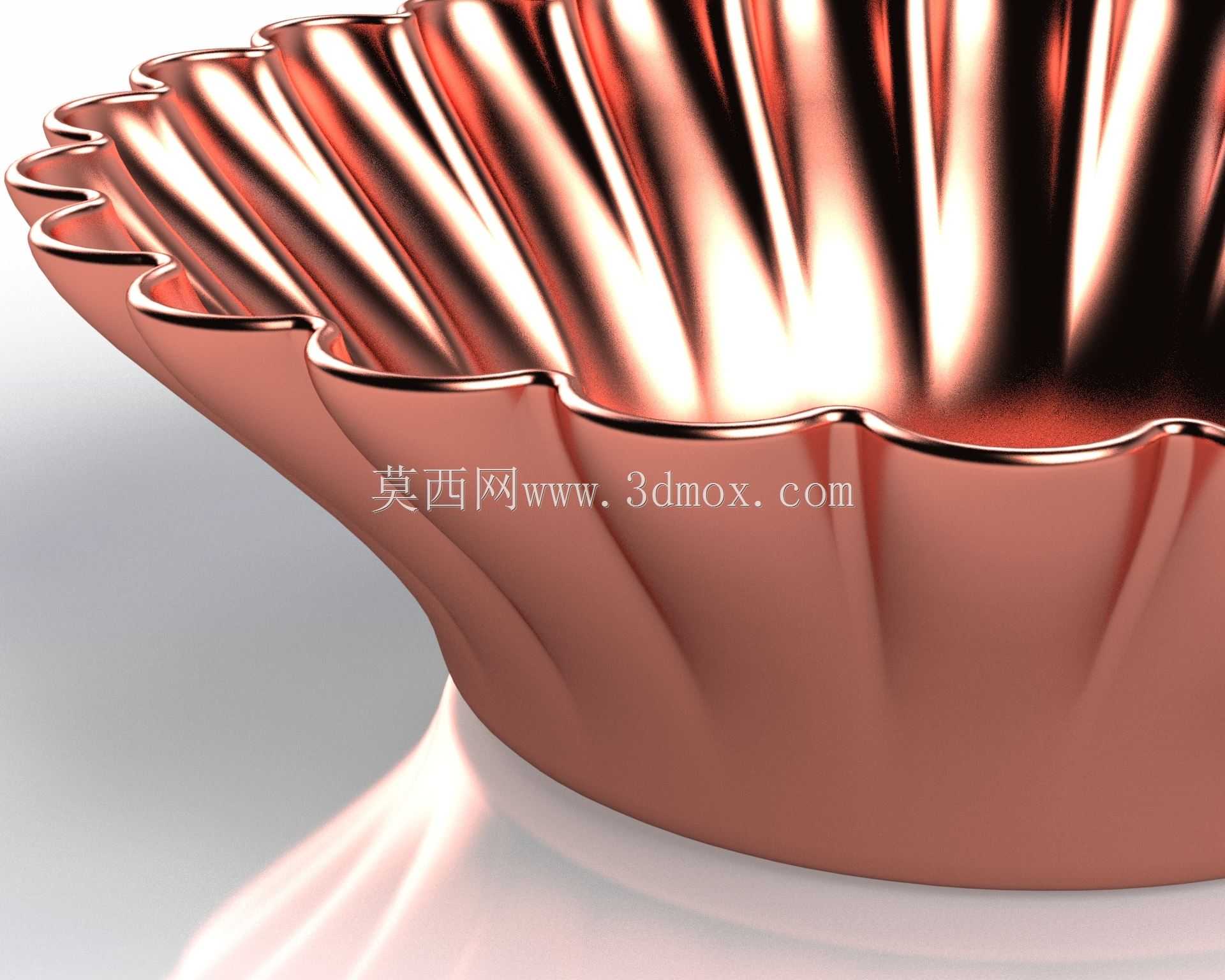

　　侧壁的花瓣褶皱是整个结构的设计核心，不能只做外观上的波浪造型，每一道褶皱的起伏都要兼顾冲压成型的工艺可行性和结构刚性。褶皱的凸起棱边做R0.8mm的圆角过渡，凹陷槽位做R1.2mm的圆角，避免铜材在冲压拉伸过程中出现应力集中导致的开裂，同时每一道褶皱从口部到底部的过渡要做渐变收窄，口部位置褶皱的起伏高度为6mm，到底部支撑面位置褶皱完全收平，这个渐变角度控制在12度左右，既可以让侧壁形成类似加强筋的结构效应，提升整体侧壁的抗形变能力，就算承托1.5kg以内的物件，侧壁也不会出现外扩变形，也能保证脱模的时候不会出现卡模的问题。

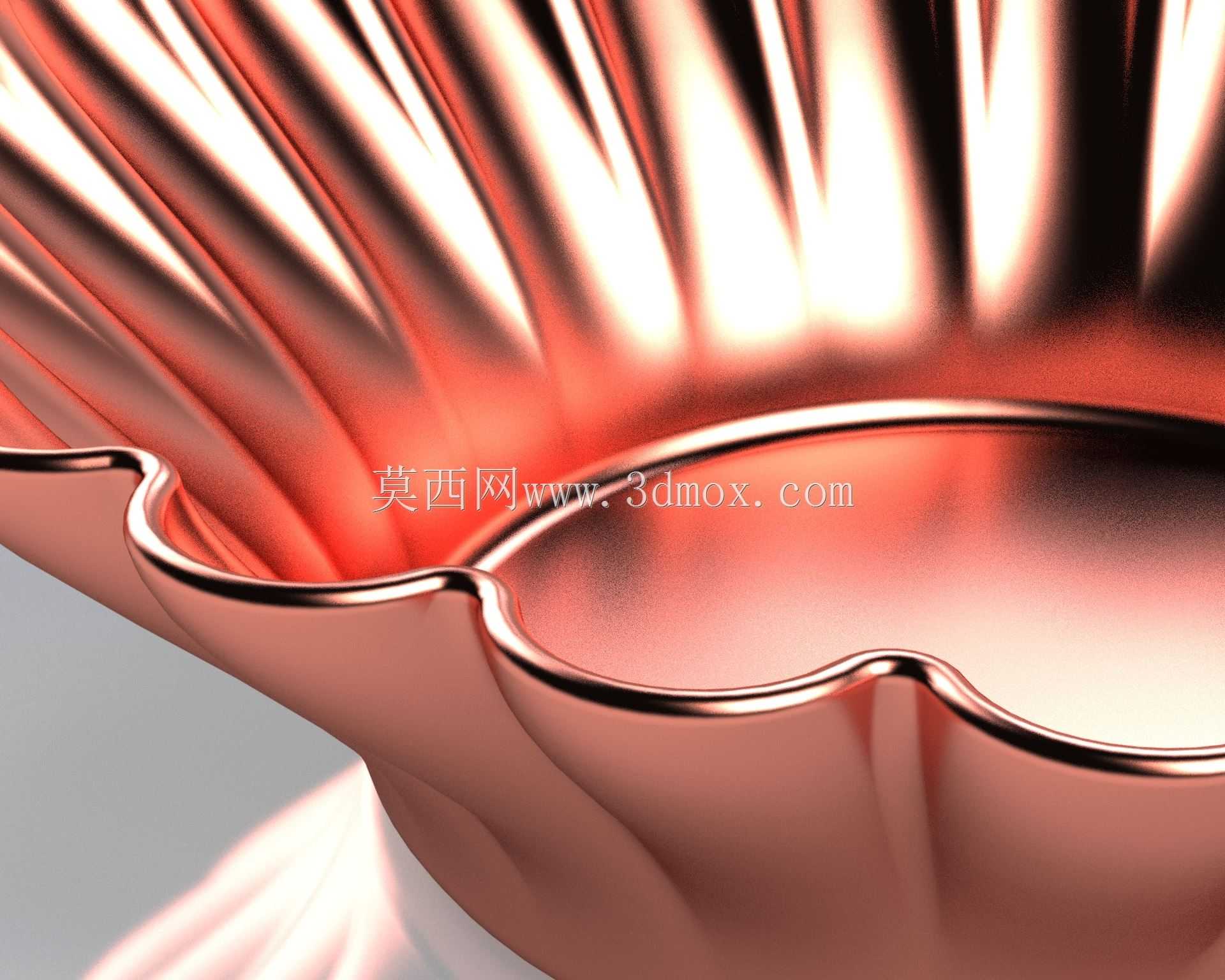

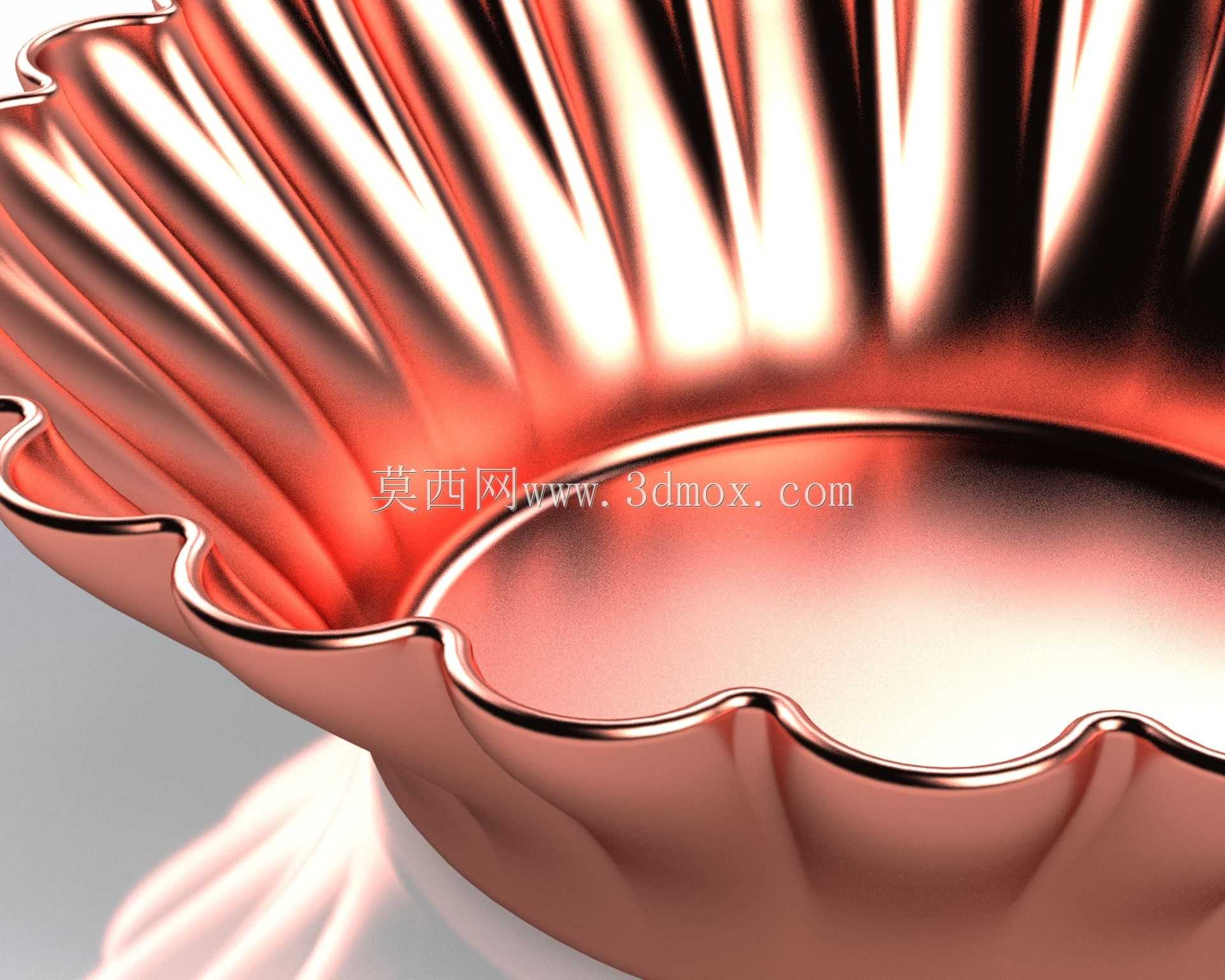

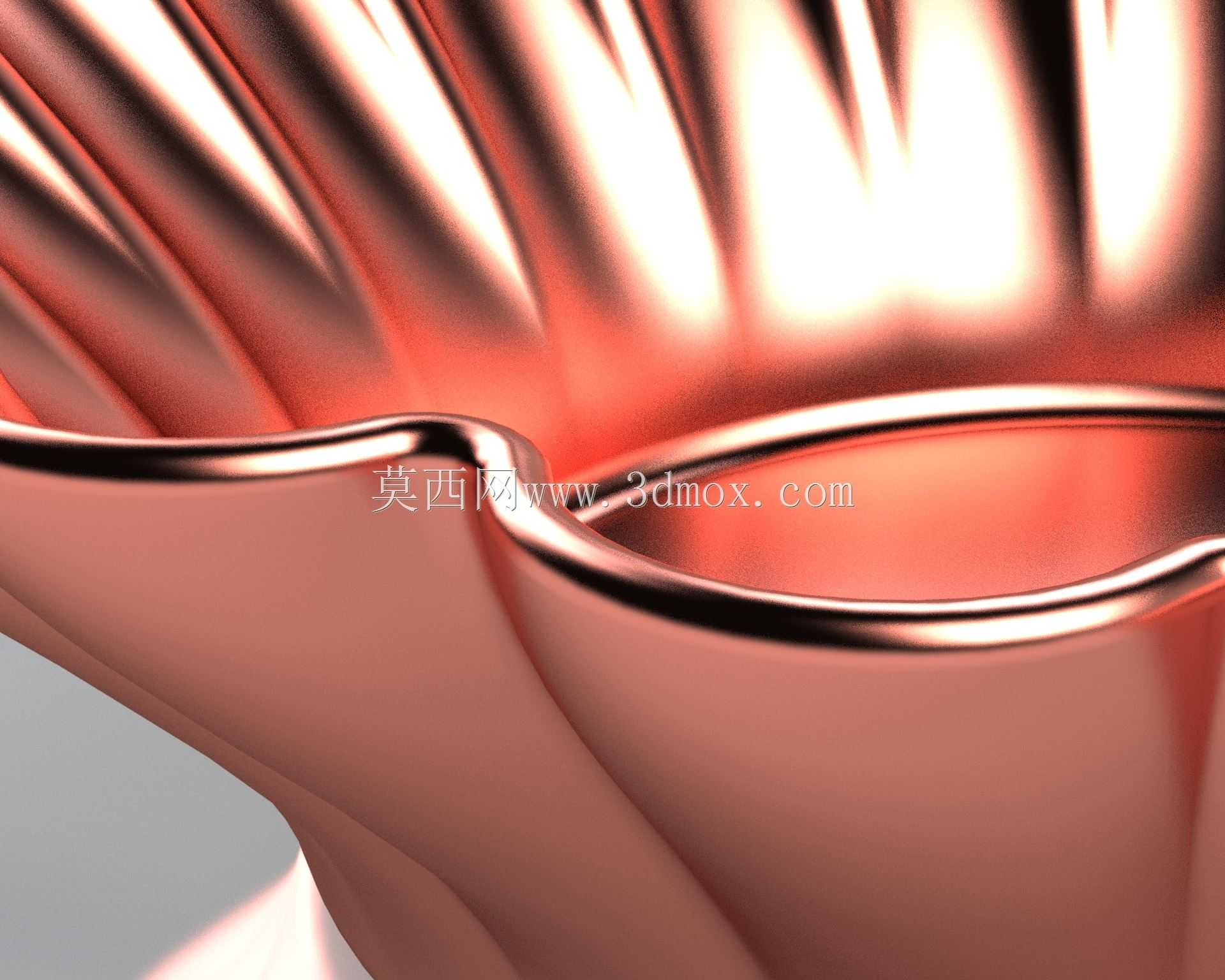

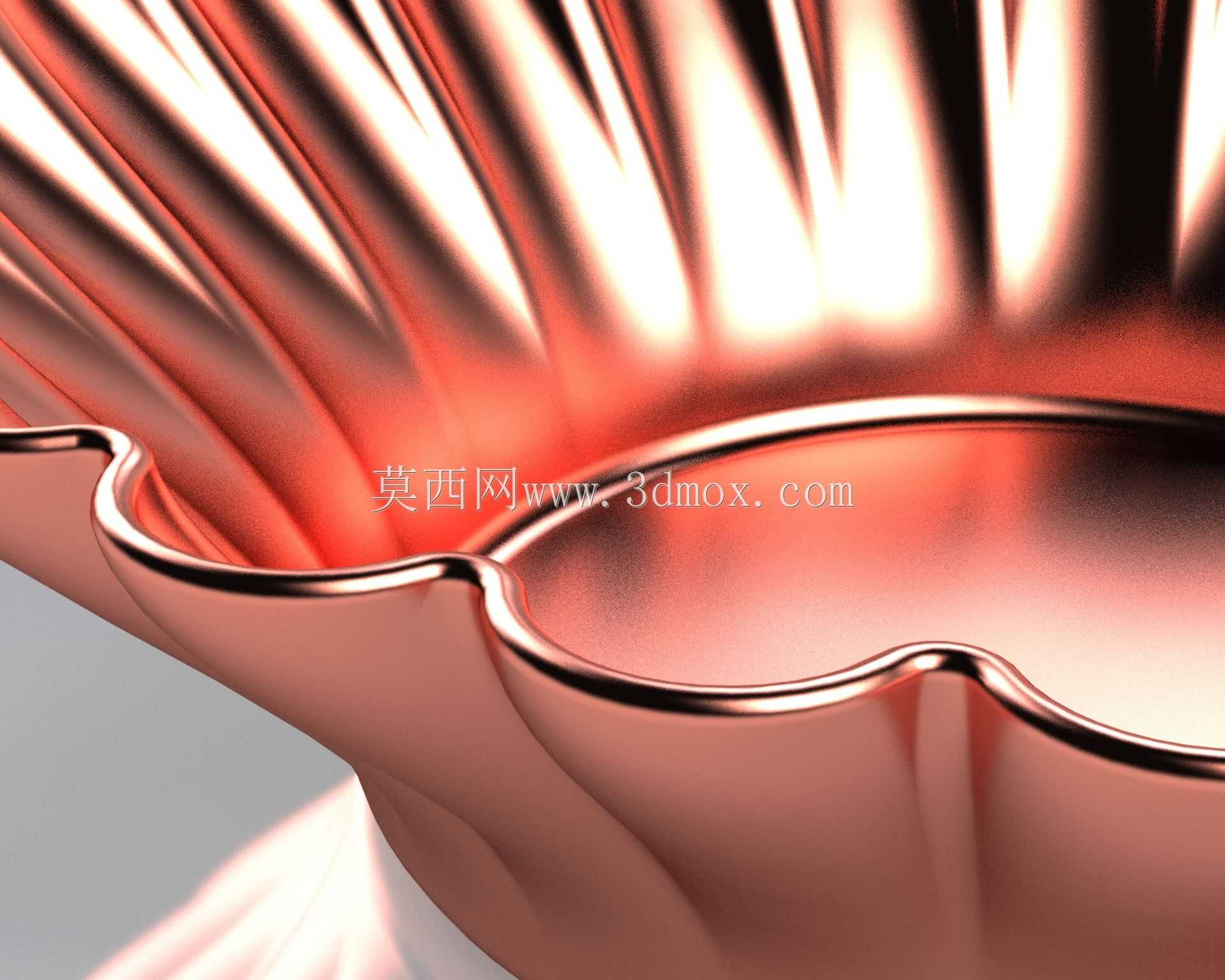

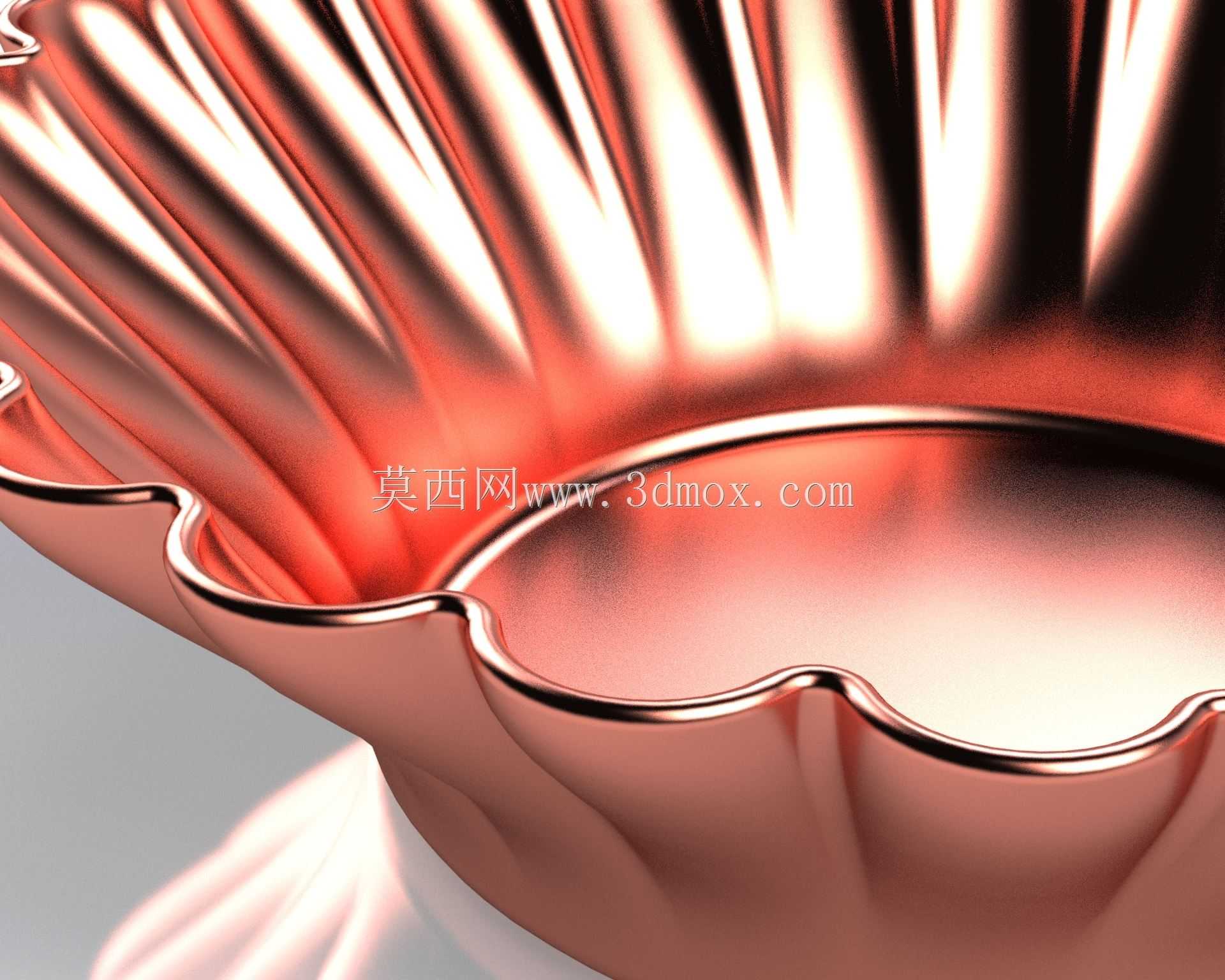

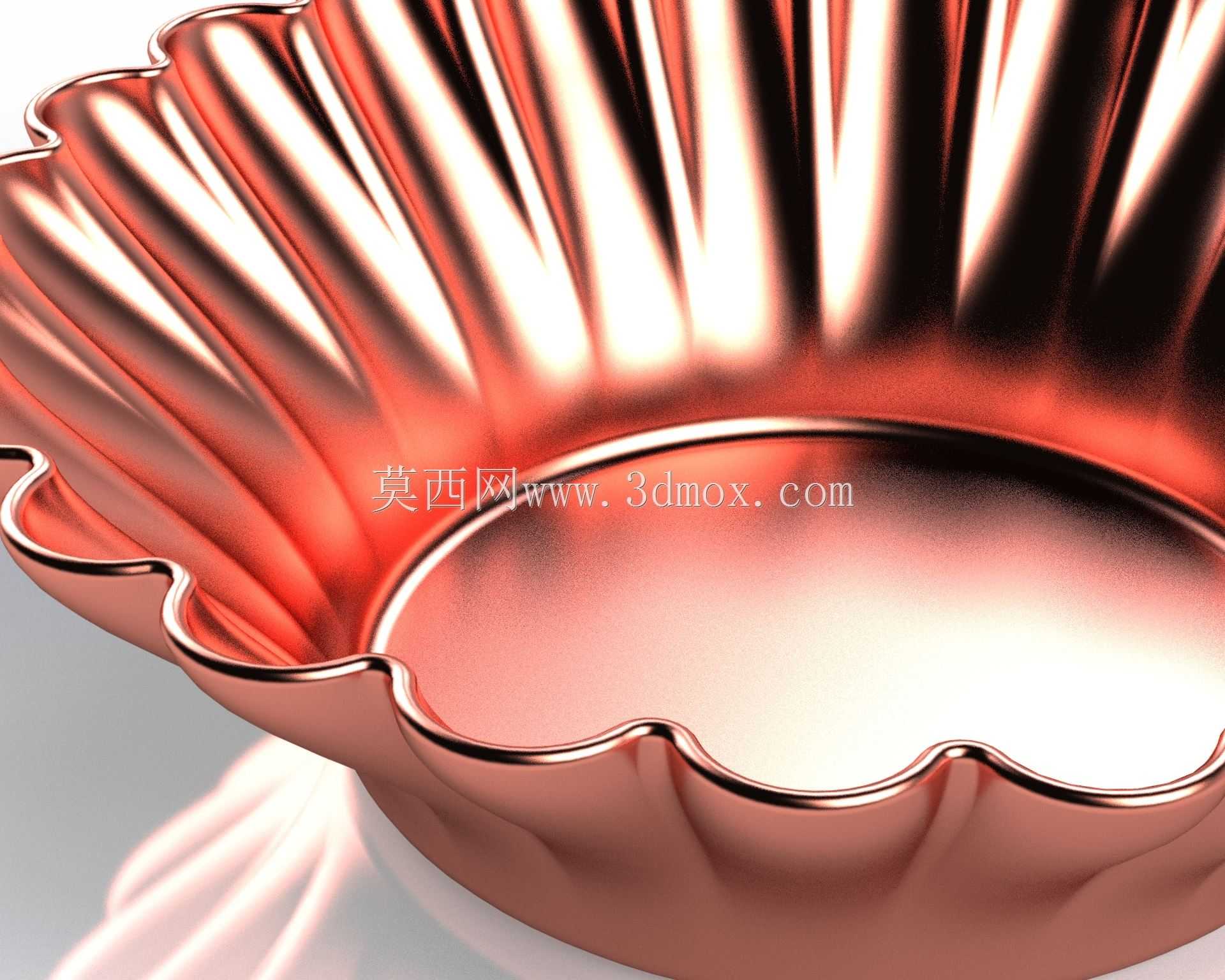

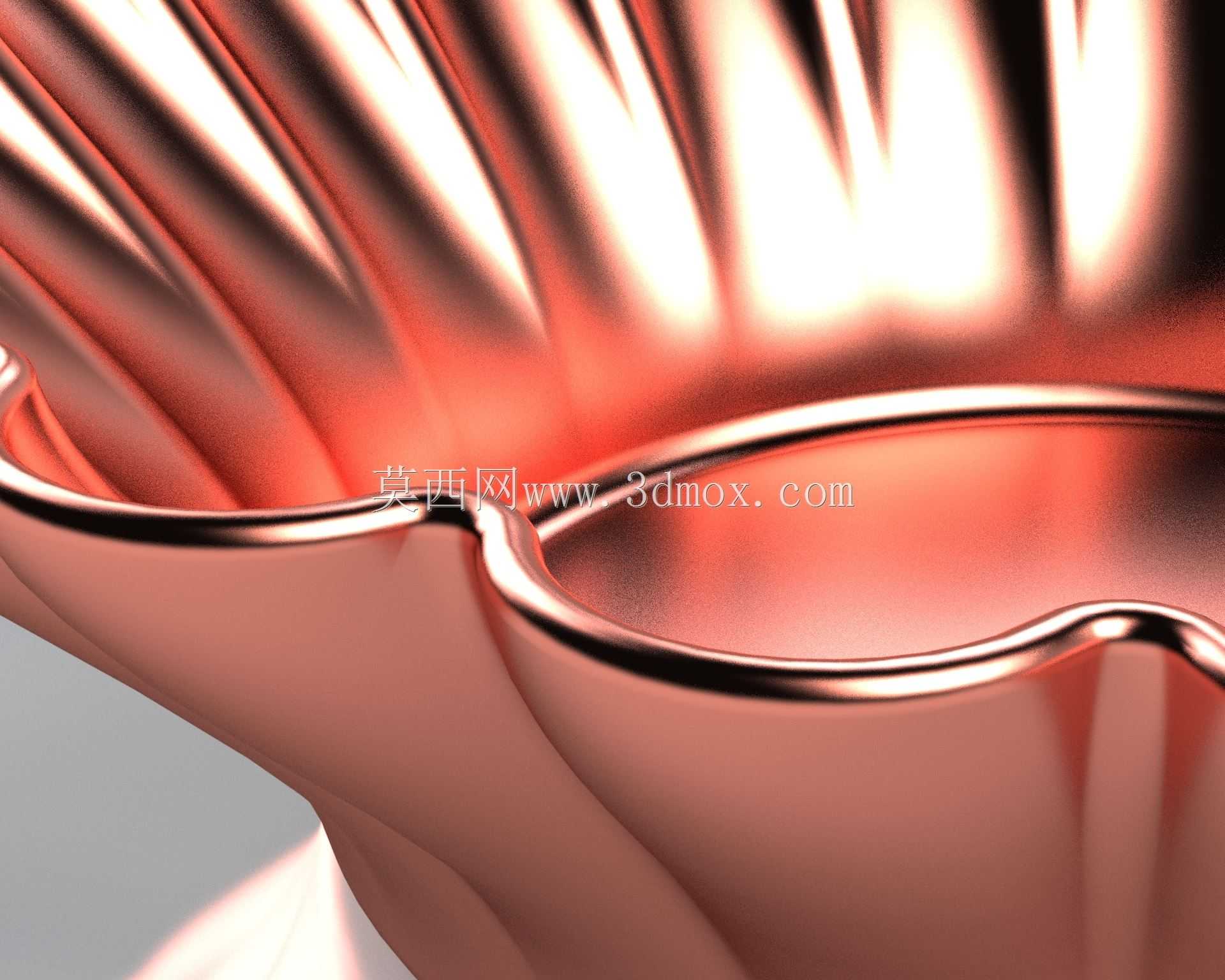

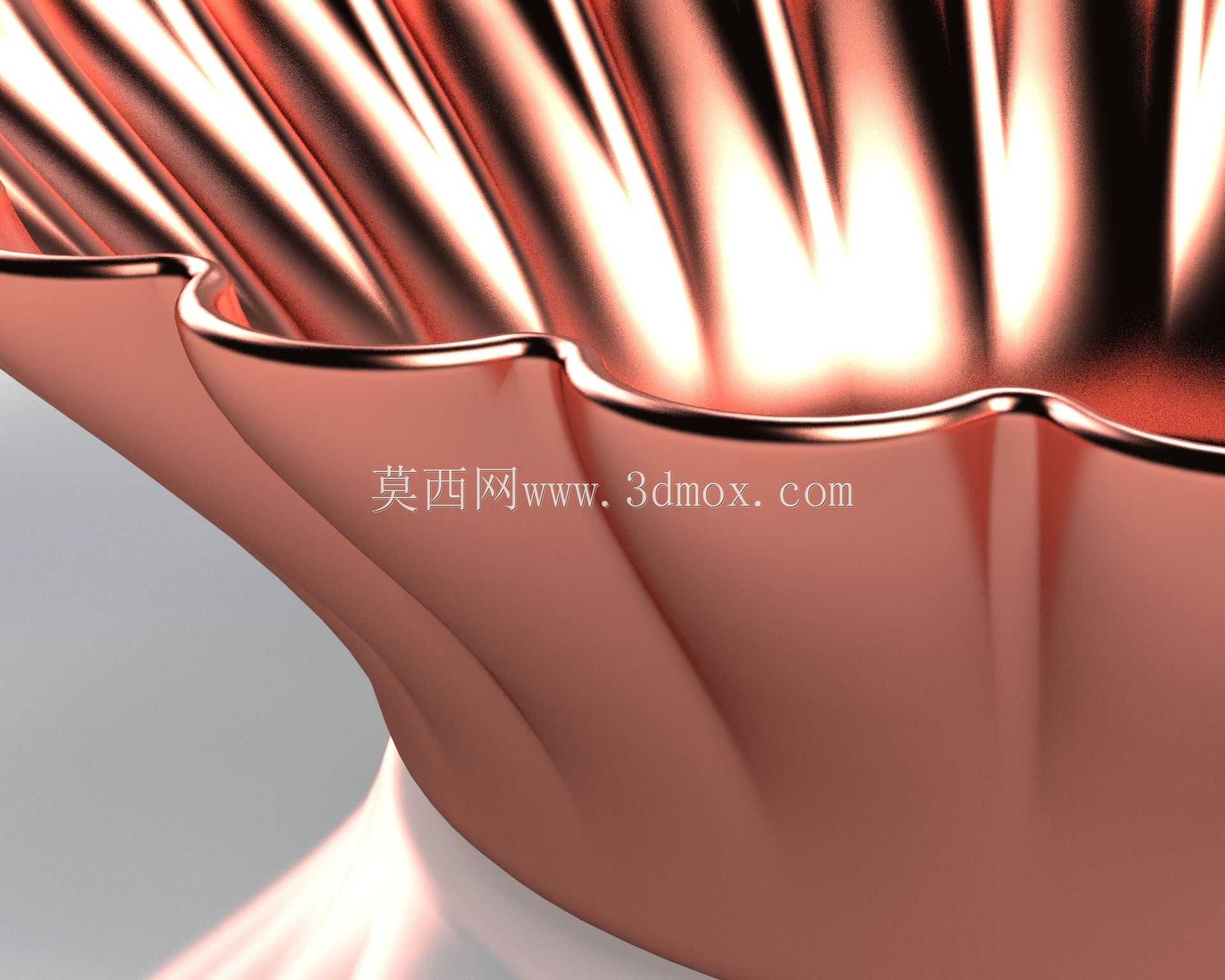

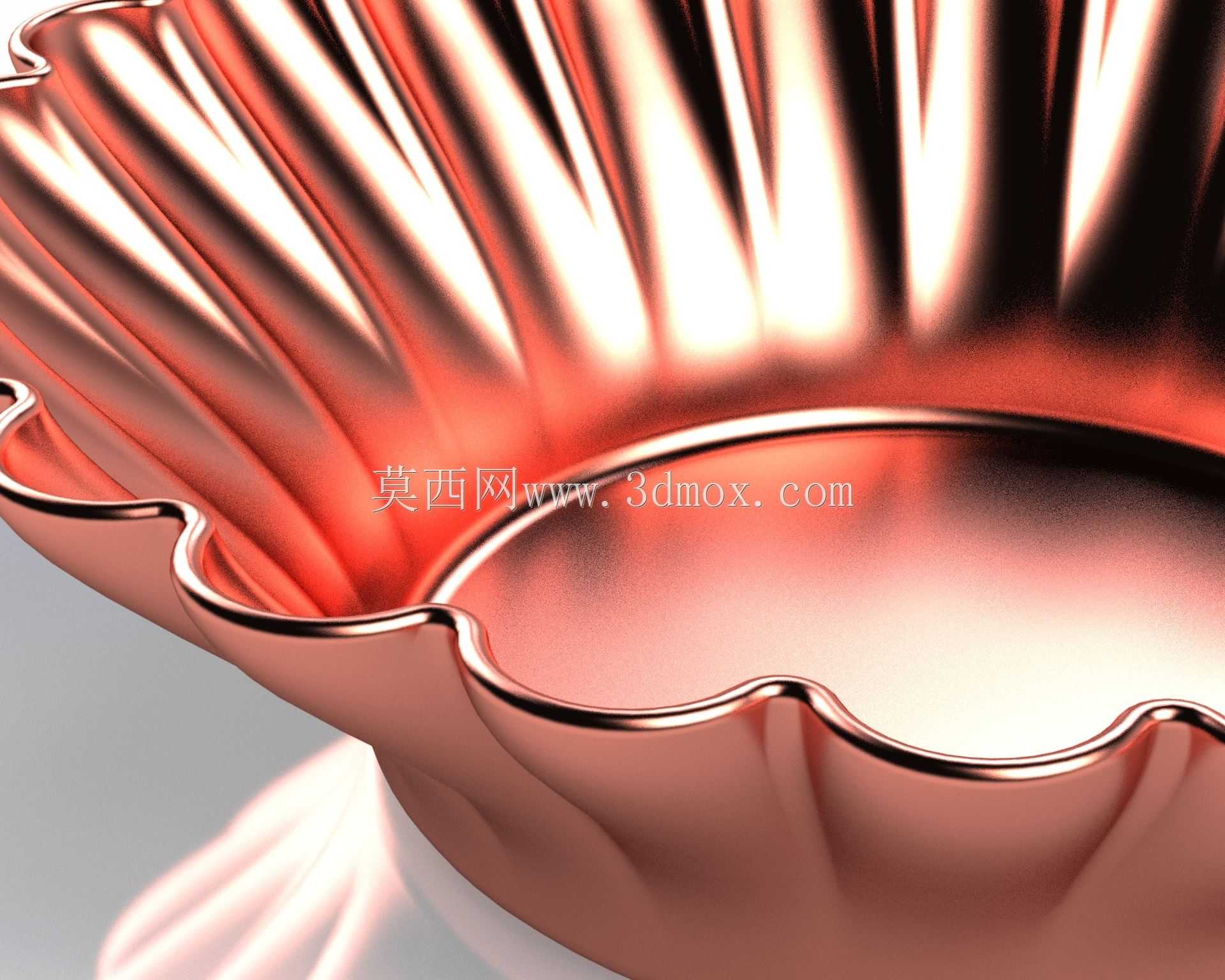

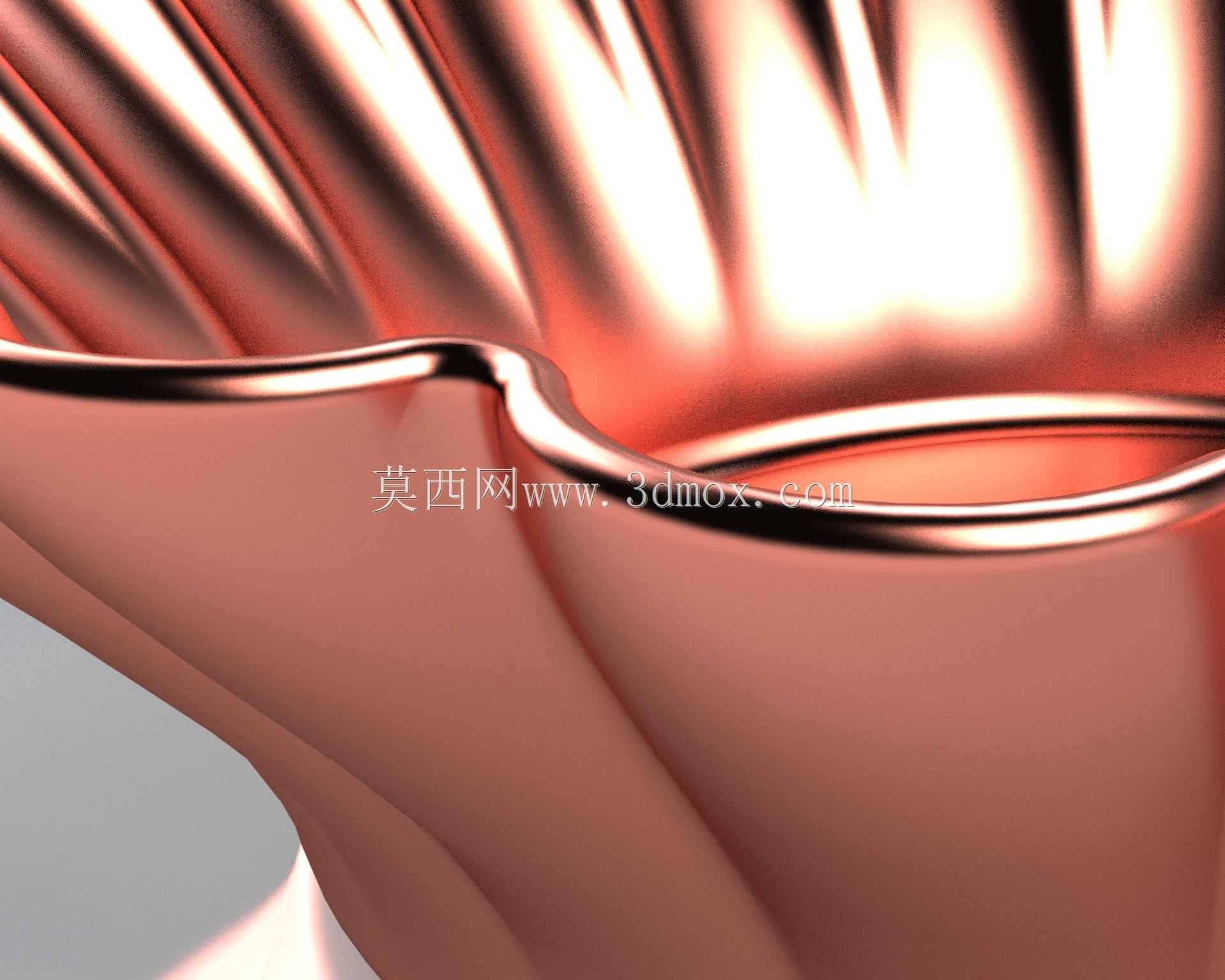

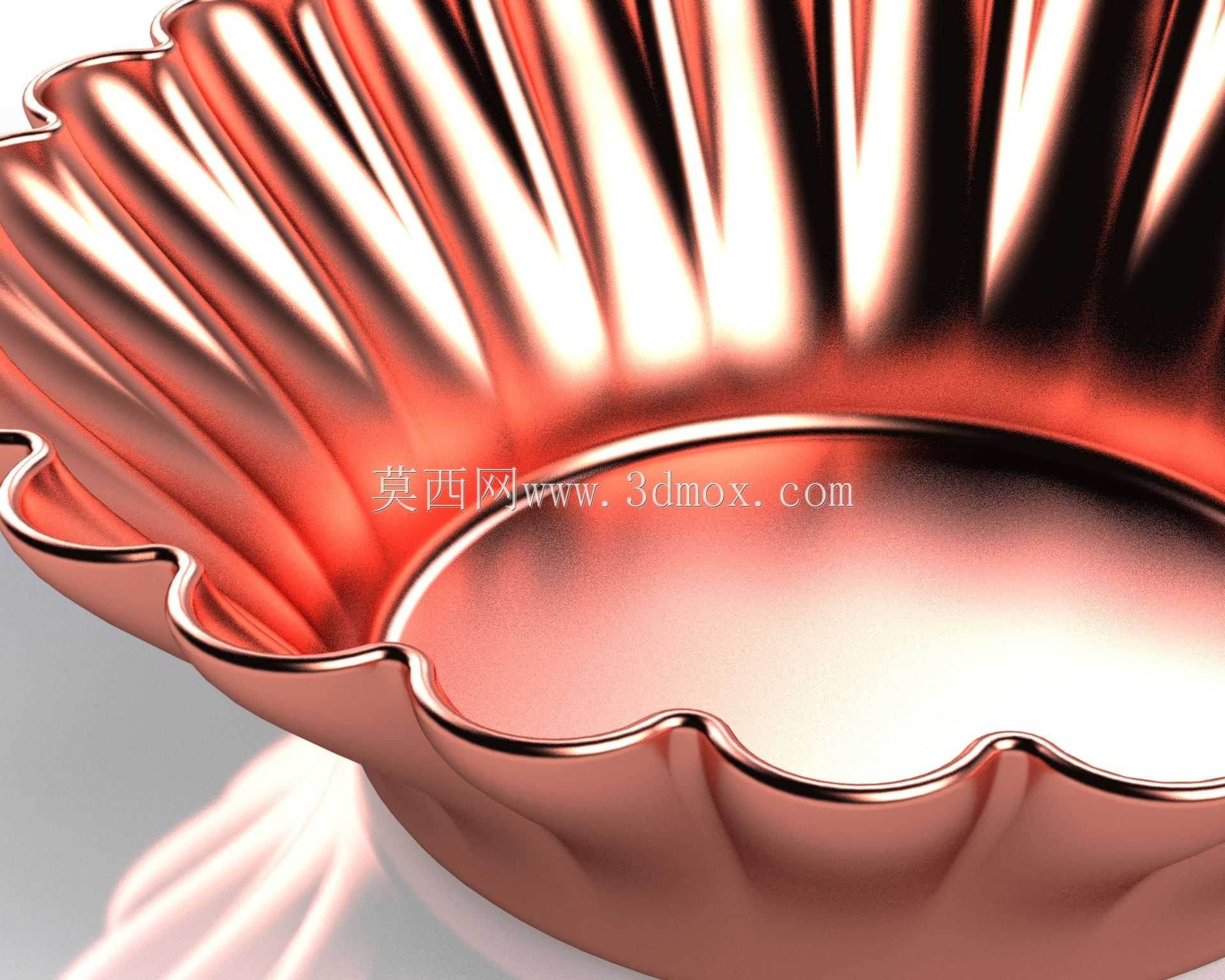

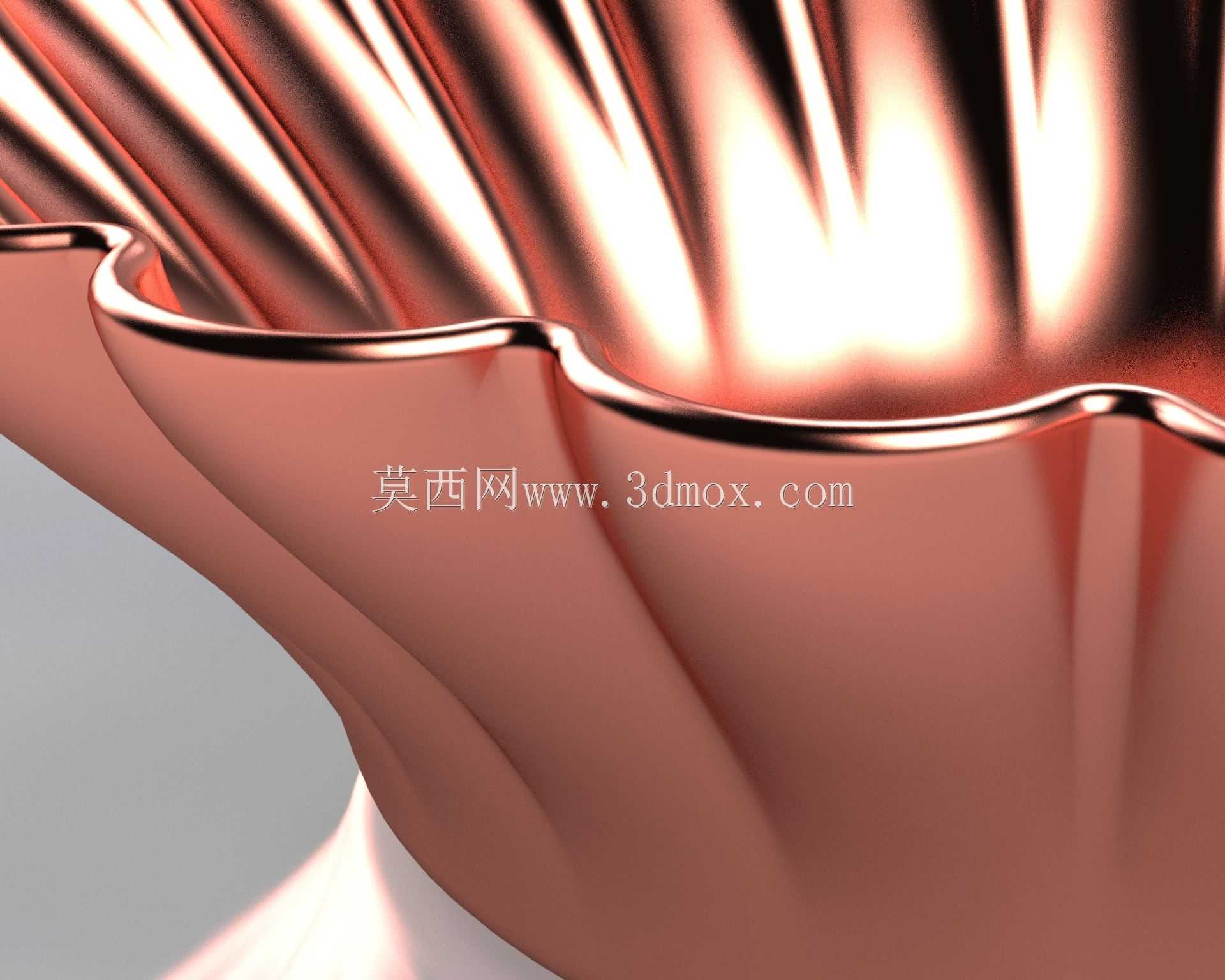

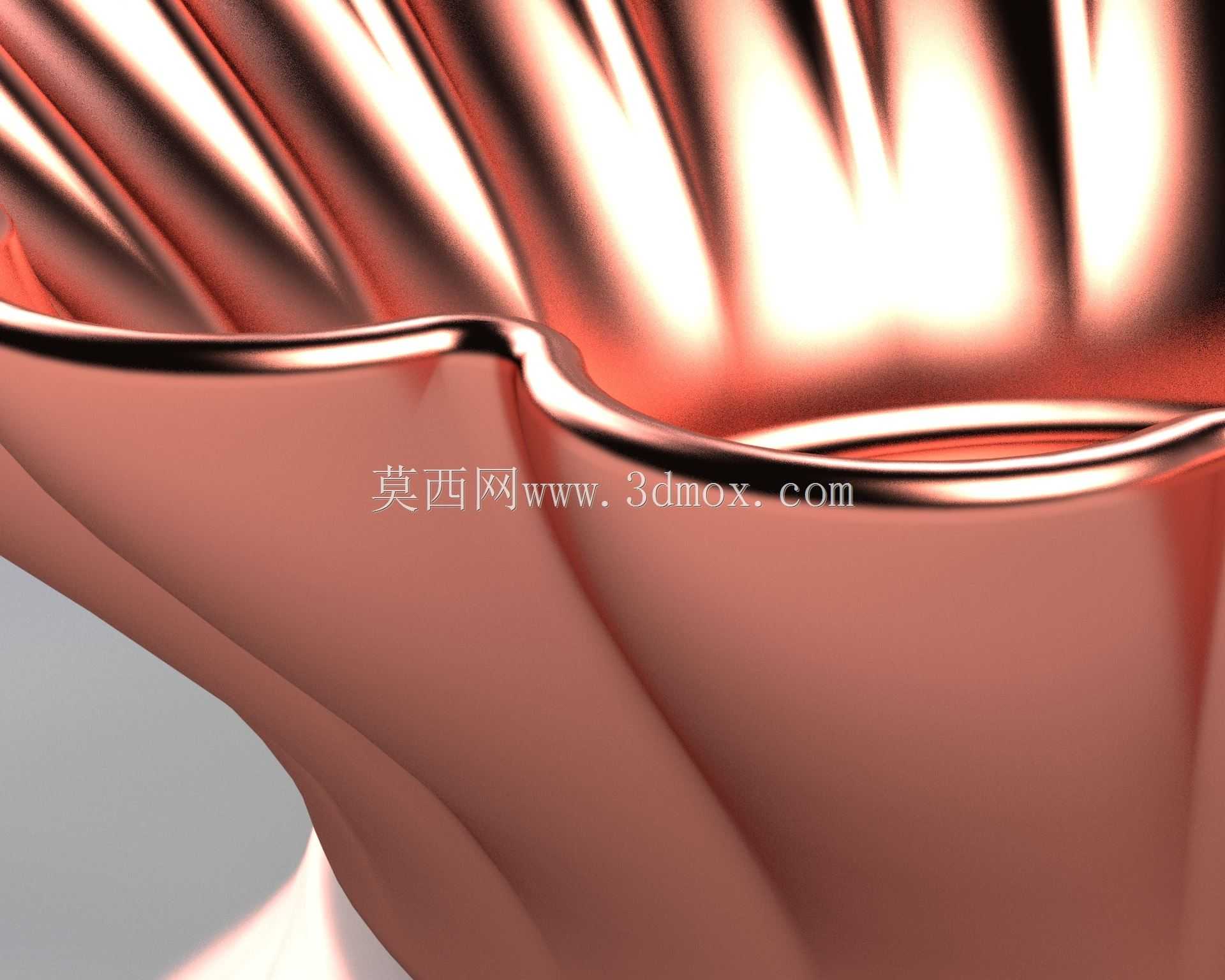

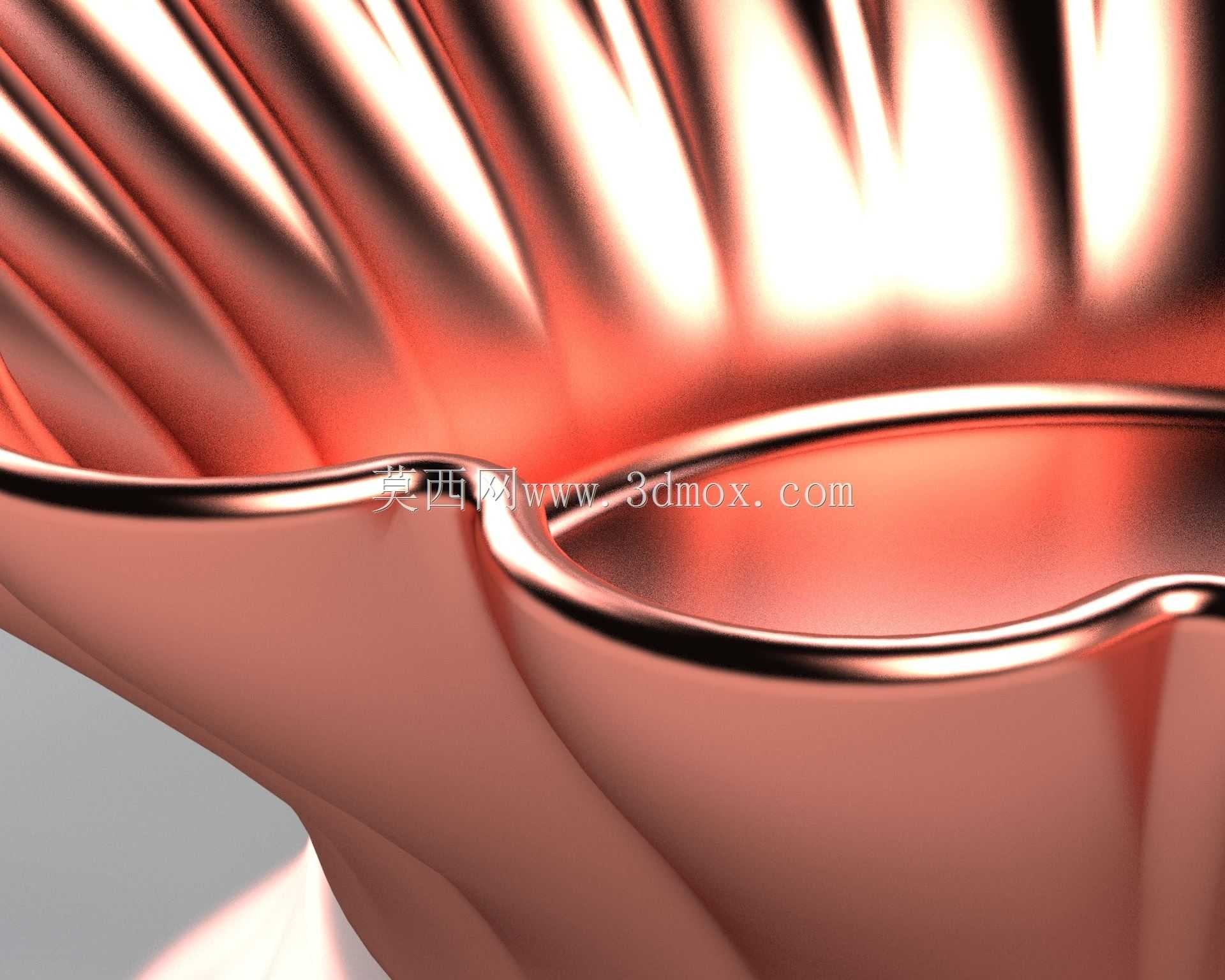

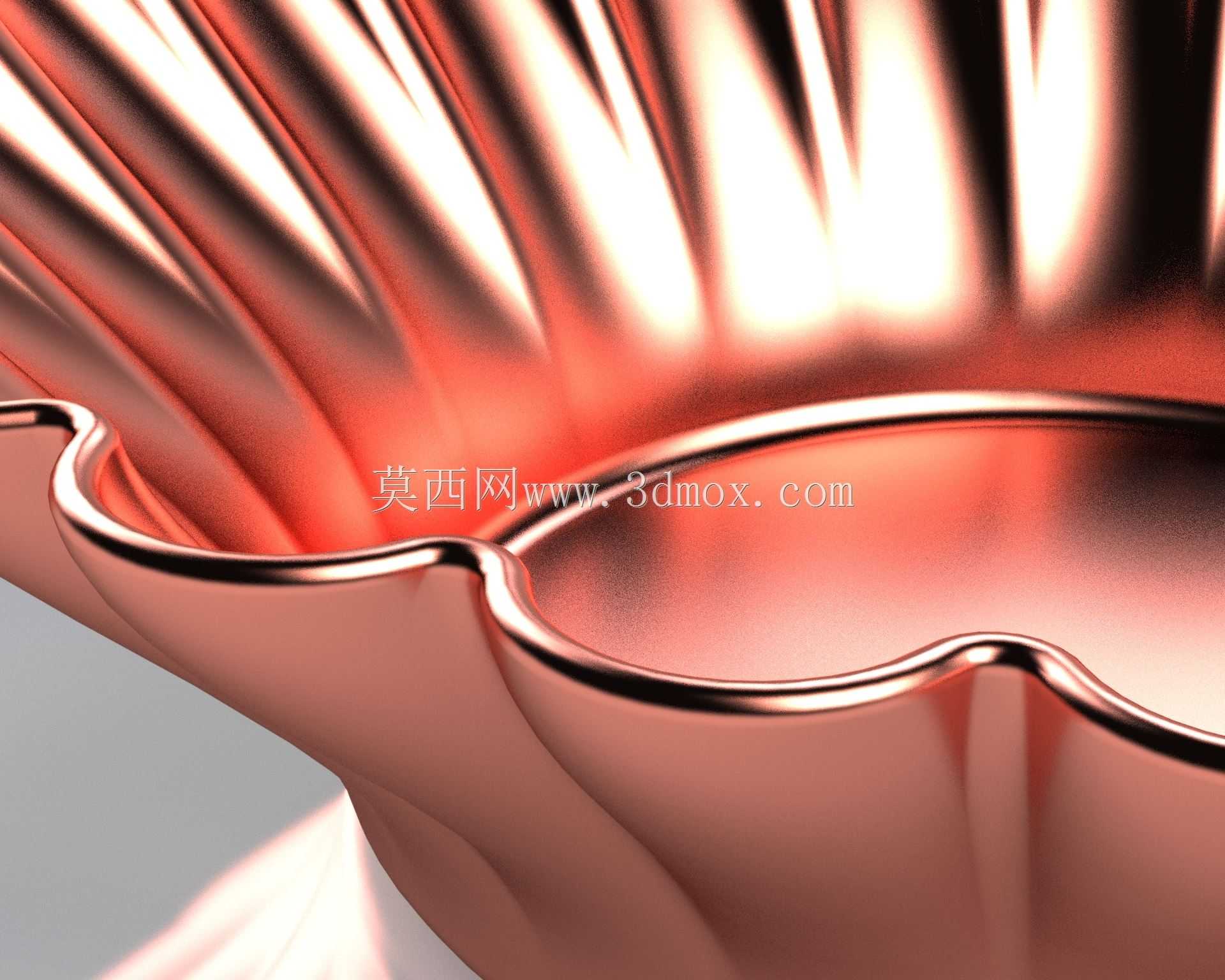

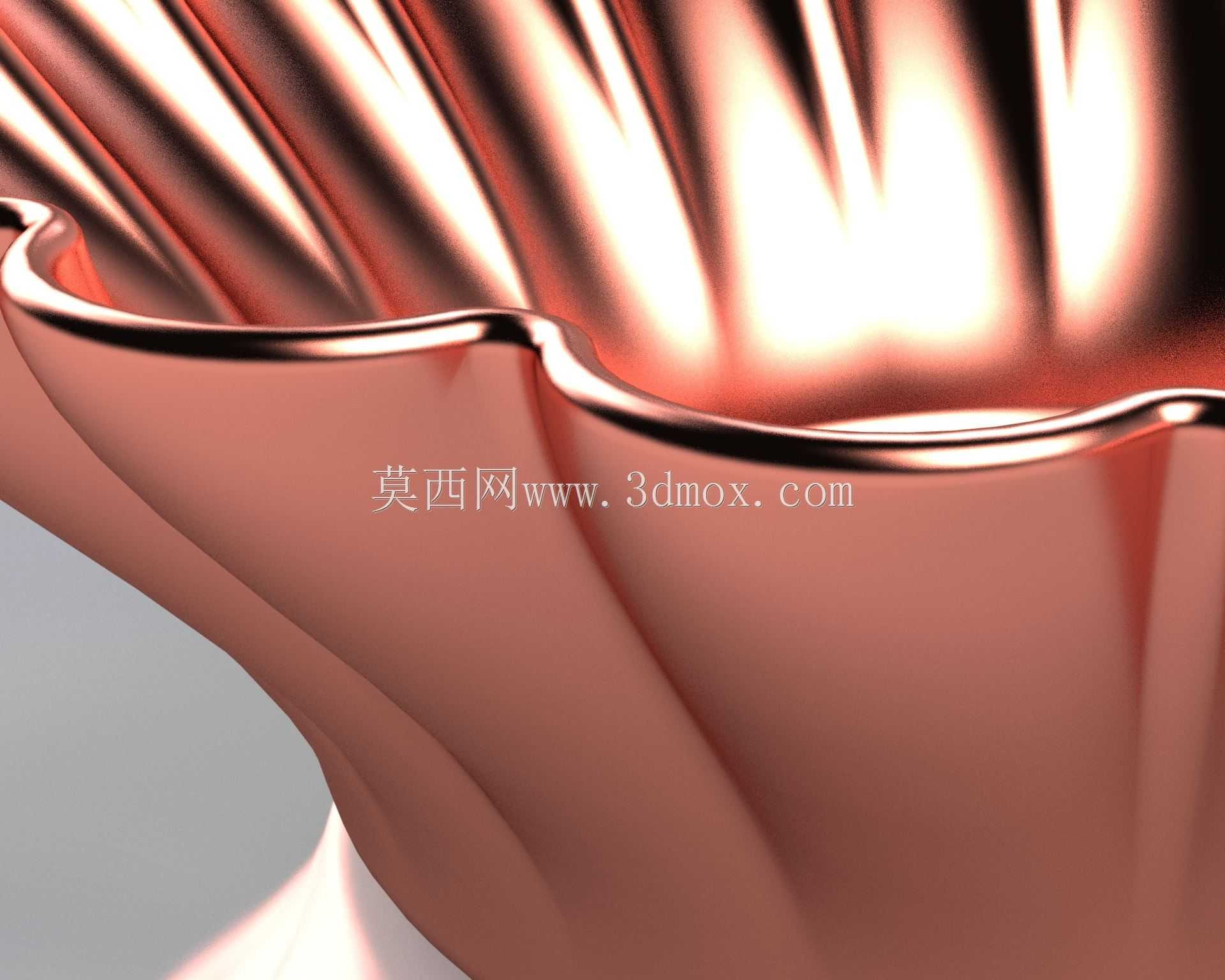

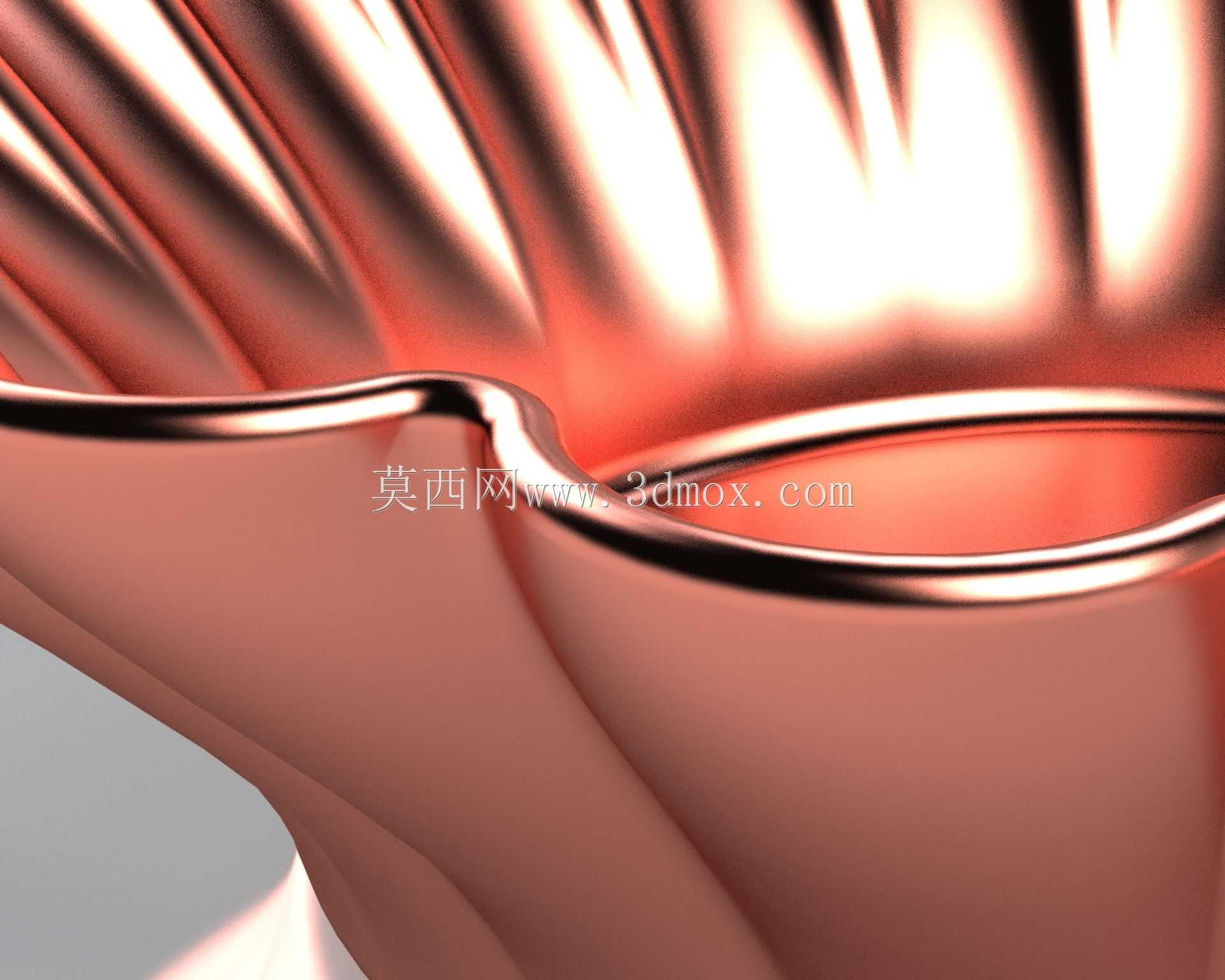

　　口部的花瓣边缘做卷边处理，卷边直径1mm，完全覆盖裁切后的铜材毛边，一方面避免使用过程中锋利边缘划伤操作人员或者刮损接触的物件，另一方面卷边结构可以进一步提升口部的结构强度，就算受到轻微的侧向碰撞，口部也不会出现弯折变形。表面处理的结构预留也要在建模阶段考虑到位，铜质构件做抛光或者仿古铜色处理的时候，褶皱的凹陷位置不能出现积液死角，所以每一道凹陷槽的底部都做微小的斜度导向，让表面处理的药液可以自然流出，不会残留痕迹影响外观一致性。

　　从安装适配的角度来说，这类盛托如果是用在自动化输送线上，底部可以适配直径100mm的标准定位凸台，环形支撑面的内径刚好和定位凸台做间隙配合，配合间隙控制在0.2mm，方便机械手取放的时候快速对位，不需要额外做复杂的定位结构。如果是作为桌面文创承托使用，底部可以粘贴3mm厚的防滑毛毡，建模的时候预留对应的粘贴槽位，槽深0.3mm，保证毛毡粘贴后不会突出底面，影响放置的平稳性。

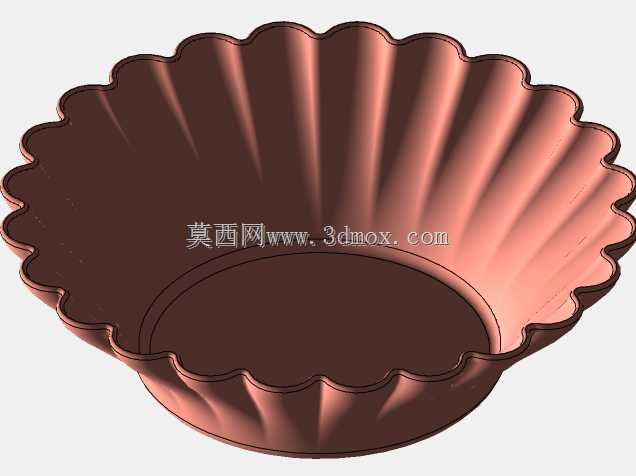

　　建模过程中曲面的连续性要把控好，花瓣之间的过渡面采用G2连续，避免出现棱线错位或者表面凹凸的情况，渲染的时候可以真实反映铜材的金属反光效果，实际生产开模的时候，曲面的拔模角度统一沿脱模方向做3度的斜度，褶皱位置的拔模斜度根据曲面走向做微调，保证整个构件可以一次冲压成型，不需要后续的二次整形工序，降低生产的成本和周期。另外要考虑壁厚的均匀性，整个盛托的壁厚统一设为0.6mm，褶皱位置的壁厚偏差不能超过0.1mm，避免冲压的时候出现局部过薄导致的破损，或者局部过厚导致的材料浪费。

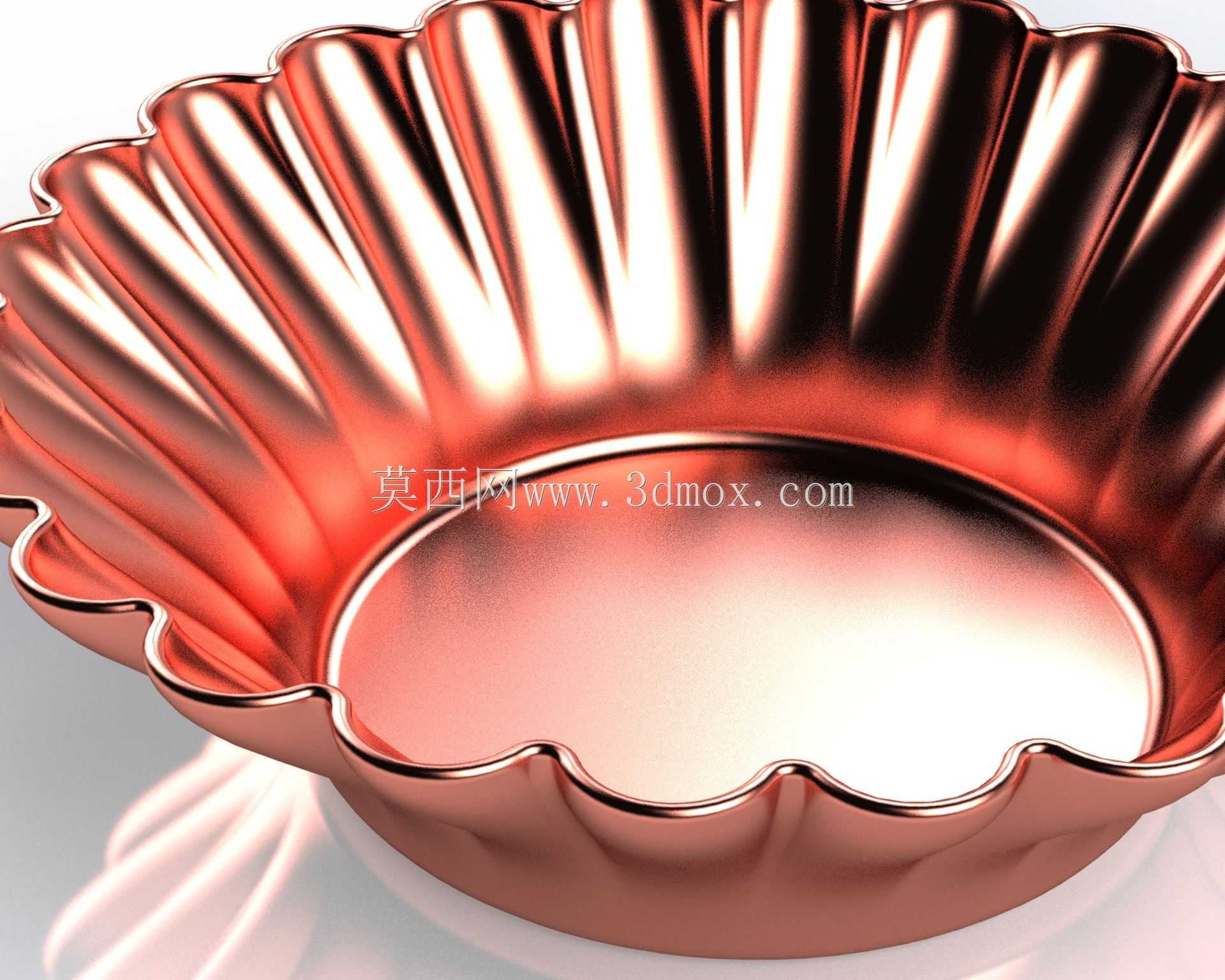

　　实际使用中这类盛托的清洁便利性也是设计要考量的点，所有内表面的转角都做圆角过渡，没有清洁死角，不管是承托食品还是精密小零件，都可以快速擦拭或者冲洗干净，不会残留污渍或者细小碎屑。侧壁的褶皱除了结构加强的作用，也可以在堆叠多个盛托的时候形成导向间隙，多个盛托堆叠的时候不会出现完全卡紧无法分离的情况，堆叠间隙控制在2mm左右，既可以节省存储的空间，也方便操作人员逐个取放。
